Velop AX5300 - Domotica LINKSYS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema Wi-Fi mesh (rete) Tri-Banda
Marca	Linksys
Modello	Velop AX5300
Standard Wi-Fi	Wi-Fi 6 (802.11ax)
Bande di frequenza	2,4 GHz, 5 GHz, 5 GHz (tri-banda)
Velocità totale	Fino a 5.300 Mbps (574 + 1201 + 4804 Mbps)
Dimensioni (per nodo)	7,5 x 7,5 x 18,5 cm
Peso (per nodo)	0,7 kg
Alimentazione	Adattatore di rete 12V / 2A
Porte	1 porta Ethernet Gigabit WAN, 3 porte Ethernet Gigabit LAN per nodo
Processore	Quad-core 1,4 GHz
Memoria	512 MB Flash, 512 MB RAM
Antenne	6 antenne interne (2 per banda)
Sicurezza	WPA2/WPA3, firewall SPI, VPN pass-through
Applicazione	App Linksys (iOS/Android) per configurazione e gestione
Assistente vocale	Compatibile con Amazon Alexa, Google Assistant
Temperatura di funzionamento	0 a 40 °C
Umidità di funzionamento	10 a 85% (senza condensa)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Ricambi e riparabilità	Non riparabile dall'utente. Contattare l'assistenza tecnica per qualsiasi problema.
Informazioni generali	Garanzia: 2 anni. Produzione: Cina.

Domande frequenti - Velop AX5300 LINKSYS

Come installare il sistema Velop AX5300?

Scarica l'app Linksys, crea un account, collega il nodo principale al modem e segui le istruzioni passo dopo passo. I nodi aggiuntivi vengono rilevati automaticamente.

Qual è la copertura del Velop AX5300?

Ogni nodo copre circa 230 m². Con tre nodi, la copertura arriva fino a 700 m², a seconda dell'ambiente.

Posso utilizzare il Velop AX5300 con un provider Internet diverso dal mio attuale ISP?

Sì, il sistema è compatibile con qualsiasi provider che utilizzi una connessione Ethernet. Verifica che il tuo modem sia compatibile.

Come ripristinare il Velop AX5300 alle impostazioni di fabbrica?

Tieni premuto il pulsante Reset situato sotto il nodo per 10 secondi finché il LED non lampeggia in rosso. Rilascia, il dispositivo si riavvia.

Il Velop AX5300 è compatibile con lo standard Wi-Fi 6?

Sì, supporta lo standard Wi-Fi 6 (802.11ax) ed è retrocompatibile con gli standard Wi-Fi 5 e precedenti.

Come ottimizzare le prestazioni della mia rete mesh?

Posiziona i nodi a circa 10-15 metri l'uno dall'altro, in alto, ed evita ostacoli metallici o pareti spesse. Usa l'app per verificare la qualità del segnale.

Posso configurare una rete ospite con il Velop AX5300?

Sì, tramite l'app Linksys puoi creare una rete ospite separata con una password diversa, limitando l'accesso alle risorse locali.

Cosa fare se il LED del nodo diventa rosso?

Un LED rosso fisso indica una perdita di connessione. Controlla il cavo Ethernet e la posizione del nodo. Se il LED rosso lampeggia, il dispositivo si avvia o è in fase di aggiornamento.

Il Velop AX5300 supporta il controllo parentale?

Sì, tramite l'app puoi mettere in pausa Internet, impostare fasce orarie, filtrare contenuti e ricevere report sulle attività.

Come aggiornare il firmware del Velop AX5300?

Gli aggiornamenti vengono eseguiti automaticamente tramite l'app Linksys. Puoi anche verificare manualmente nelle impostazioni dell'app.

MANUALE UTENTE Velop AX5300 LINKSYS

Conectar un dispositivo con WPS

Panoramica del prodotto 3

Lato anteriore/superiore 3

Lato posteriore 4

Parte inferiore 5

Dove reperire ulteriori informazioni 6

Installazione 7

Impostazioni del sistema Velop 9

Accesso all'app Linksys 9

Pannello di controllo 10

Dispositivi 11

Per visualizzare o modificare i dettagli del dispositivo: ____ 12

Impostazioni Wi-Fi 13

Impostazioni avanzate 14

Connessione di un dispositivo con WPS 15

Accesso ospite 16

Archiviazione esterna 17

Test della velocità 18

Filtro famiglia 19

Priorità dei dispositivi 20

Notifiche 21

Amministrazione di Velop 22

Impostazioni avanzate 24

Impostazioni Internet 24

Impostazioni porta 25

Filtri MAC Wi-Fi 26

Il mio account 27

Feedback 28

Guida 29

Connessione diretta a Velop 30

Password amministratore di Velop 31

Come ripristinare le impostazioni di fabbrica 32

Specifiche 33

Linksys Velop 33

Specifiche ambientali 33

Panoramica del prodotto

Lato anteriore/superiore

La spia luminosa sulla parte superiore del nodo fornisce informazioni sul funzionamento del nodo.

Descrizione della spia luminosa	Stato
Blu lampeggiante	In avvio
Blu fisso Connesso
Viola lampeggiante	Installazione in corso
Viola fisso Pronto per l'installazione
Rosso lampeggiante	DisconnessoNodo secondario: troppo lontanoNodo principale: scollegato dal modem
Rosso fisso Internet assente dal modem☒
Giallo fisso Connessione deboleSolo nodo secondario

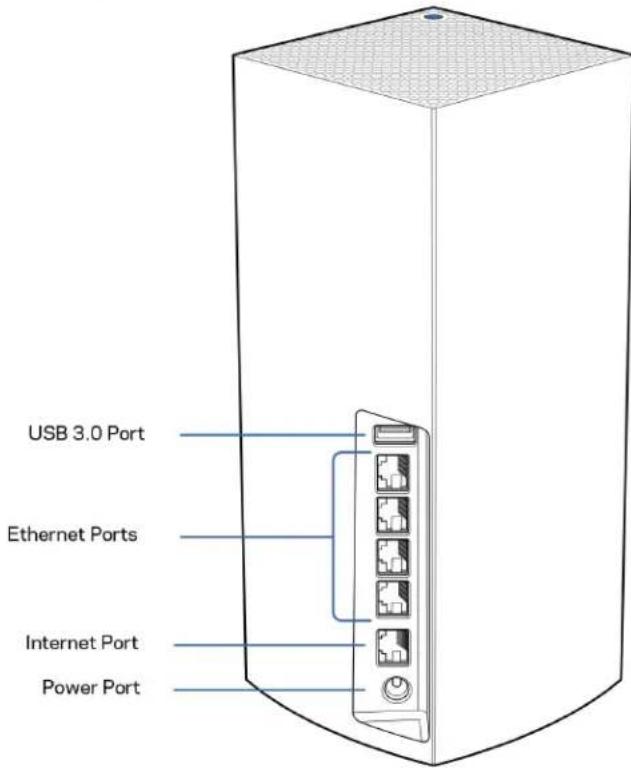

Lato posteriore

Porta USB 3.0 — Per collegare e condividere dispositivi USB sulla rete o su Internet. Solo per condividere file localmente (nessun supporto per FTP, server multimediale o USB virtuale). Inoltre, non supporta la condivisione di periferiche quali stampanti, scanner o fotocamere.

Porte Ethernet — Collegare i cavi Ethernet a queste porte Gigabit (10/100/1000) e ad altri dispositivi cablati presenti sulla rete. Se il sistema Velop è composto da più di un nodo, utilizzare una di queste porte per connettere il modem o il modem router.

Nota — Per risultati ottimali, utilizzare un cavo di categoria CAT5e o superiore per la porta Ethernet.

Porta Internet — Collegare un cavo Ethernet alla porta gigabit gialla (10/100/1000) e a un modem Internet a banda larga via cavo/DSL/fibra ottica. Se si utilizza questo router come nodo figlio in un sistema Wi-Fi mesh, è possibile utilizzare questa porta per creare una connessione cablata a un altro nodo.

Porta di alimentazione — Collegare l'adattatore di alimentazione CA incluso a questa porta.

Parte inferiore

Pulsante Reset (Ripristino) — Per ripristinare il nodo alle impostazioni di fabbrica, premere e tenere premuto fino a quando la spia luminosa sulla parte superiore del nodo diventa di colore rosso, quindi sfocata e in seguito rossa accesa lampeggiante.

Pulsante Wi-Fi Protected Setup — Premere per connettere i dispositivi di rete abilitati per la procedura WPS.

Interruttore di alimentazione—Spostarlo su | (on) per accendere il nodo.

Guida

Dove reperire ulteriori informazioni

• Linksys.com/support/Velop
• Guida dell'App Linksys (avviare l'app e fare clic su Help (Guida) nel menu principale di navigazione)

Nota: licenze e notifiche, relative a software di terze parti utilizzati in questo prodotto, possono essere visualizzate all'indirizzo http://support.linksys.com/en-us/license. Contattare http://support.linksys.com/en-us/gplcodecenter per domande o richieste sul codice sorgente GPL.

Installazione

IMPORTANTE—I nodi Velop possono essere installati come nodi primari o figli. Il nodo primario deve essere connesso con un cavo Ethernet al modem o al modem router. Una volta installati in modalità wireless, i nodi secondari possono essere connessi in modalità wireless o tramite cavi Ethernet.

Se si sta aggiungendo il nuovo nodo come nodo principale ad un sistema Wi-Fi mesh per tutta la casa Velop, ripristinare i nodi ai valori di fabbrica e aggiungerli al sistema dopo che il nuovo nodo è stato installato e funziona correttamente.

Scaricare l'App Linksys. L'app è necessaria per installare Velop.

Visitare l'app store del proprio dispositivo e ricercare Linksys.

Installare l'app, aprirla e seguire le istruzioni.

Nota: l'app funziona con iOS 11.4 e versioni successive e Android 6 e versioni successive.

Creare un account Linksys Smart Wi-Fi, in modo da poter utilizzare l'app per visualizzare o modificare le impostazioni del sistema Velop da ovunque si disponga di una connessione Internet.

Tra le numerose operazioni che si possono svolgere con Linksys Smart Wi-Fi figurano:

• Modificare il nome e la password del Wi-Fi
• Configurare la funzione Accesso ospite
• Connettere dispositivi al Wi-Fi tramite la procedura WPS
  • Attivare un blocco di Internet con il Filtro famiglia
  • Verificare la velocità della connessione Internet

Nota — Durante l'installazione, l'utente riceverà un'e-mail di verifica. Dalla rete domestica, fare clic sul link nell'e-mail.

Ad eccezione del collegamento dell'alimentatore e del cavo Ethernet, la procedura di installazione basata su app non necessità di alcuna operazione manuale. Al termine della connessione, utilizzare l'app per personalizzare il Wi-Fi, dandogli un nome e una password. È possibile inoltre specificare un nome per i nodi in base al luogo in cui si trovano, in modo da poterli identificare facilmente nel caso di problemi.

Stampare questa pagina, quindi annotare le impostazioni del Wi-Fi e dell'account nella tabella per futuri riferimenti. Conservare le annotazioni in un luogo sicuro.

Nome Wi-Fi
Password Wi-Fi
Password amministratore
Impostazioni accesso ospite
Password accesso ospite
E-mail di accesso all'App Linksys
Password dell'App Linksys

Impostazioni del sistema Velop

Utilizzando l'App Linksys, è possibile visualizzare o modificare le impostazioni del sistema Velop, per rendere la rete più sicura o per far funzionare meglio un dispositivo o un videogioco. È possibile accedere alle impostazioni ovunque si disponga di una connessione a Internet. In alternativa, è possibile anche accedere alle impostazioni tramite il router quando si è connessi alla rete domestica, anche se non si dispone di connessione Internet.

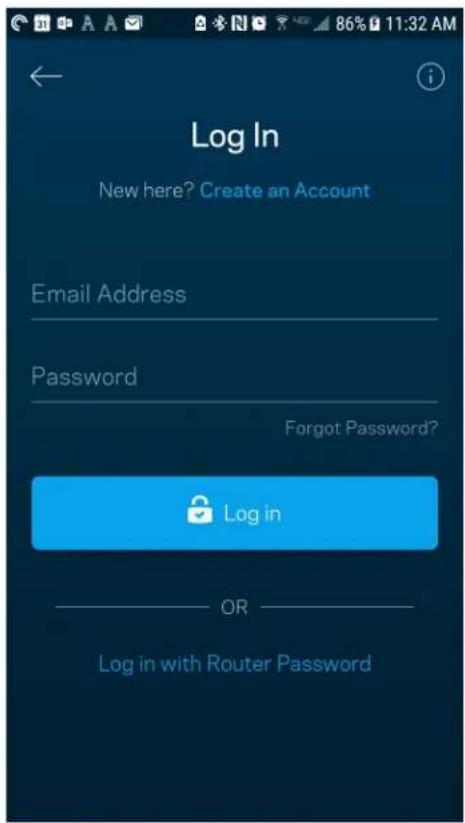

Accesso all'app Linksys

1. Aprire l'app Linksys.

1. Inserire l'indirizzo e-mail utilizzato durante la creazione dell'account.
2. Inserire la password dell'account.
3. Toccare Log in (Accedi).

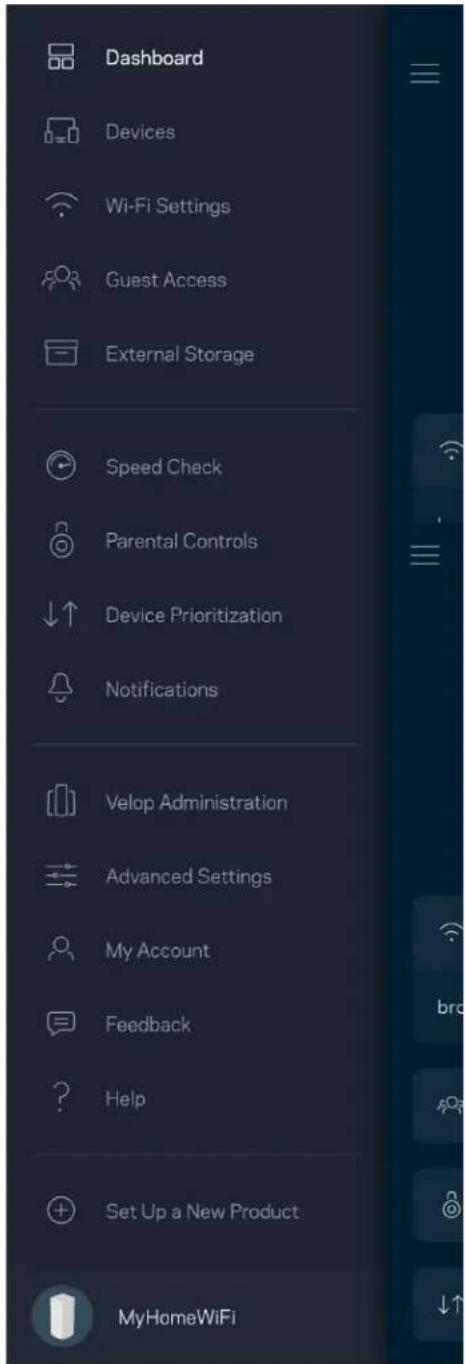

Pannello di controllo

Il pannello di controllo fornisce una panoramica del Wi-Fi. Sarà possibile vedere quanti dispositivi sono connessi al sistema Velop. Si potrà persino condividere la password del Wi-Fi e consentire agli ospiti di accedere alla rete wireless. Il pannello di controllo indica, inoltre, se su uno specifico dispositivo sono stati attivati filtri famiglia o priorità per l'accesso al Wi-Fi.

Visualizzare e modificare i dettagli per tutti i dispositivi connessi al Wi-Fi. È possibile visualizzare i dispositivi presenti sia nella rete principale che nella rete ospite o visualizzare informazioni relative a ciascuno di essi.

Per visualizzare o modificare i dettagli del dispositivo:

Dalla schermata Dispositivi è possibile modificare il nome e l'icona dei dispositivi. È inoltre possibile impostare la priorità dei dispositivi, attivare i filtri famiglia e visualizzare i dettagli del Wi-Fi. Toccare un qualsiasi dispositivo per visualizzarne i dettagli.

Impostazioni Wi-Fi

Visualizzare o modificare il nome e la password del Wi-Fi e connettere i dispositivi tramite la procedura Wi-Fi Protected Setup™.

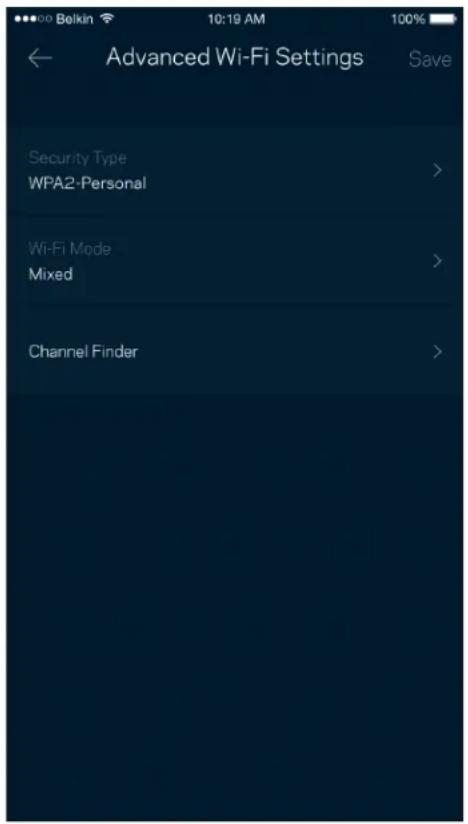

Impostazioni avanzate

Gli utenti avanzati possono modificare le impostazioni predefinite per il tipo di protezione e la modalità Wi-Fi. Non modificare queste impostazioni, a meno che non si abbia una solida esperienza con le reti Wi-Fi. L'opzione Channel Finder (Ricerca canale) scansionerà l'area circostante per rilevare i canali Wi-Fi più liberi, che consentiranno di ottenere prestazioni ottimali dal sistema Velop. Se si dispone di più di un nodo nel sistema Velop, l'opzione Channel Finder (Ricerca canale) individuerà il canale migliore per ciascun nodo.

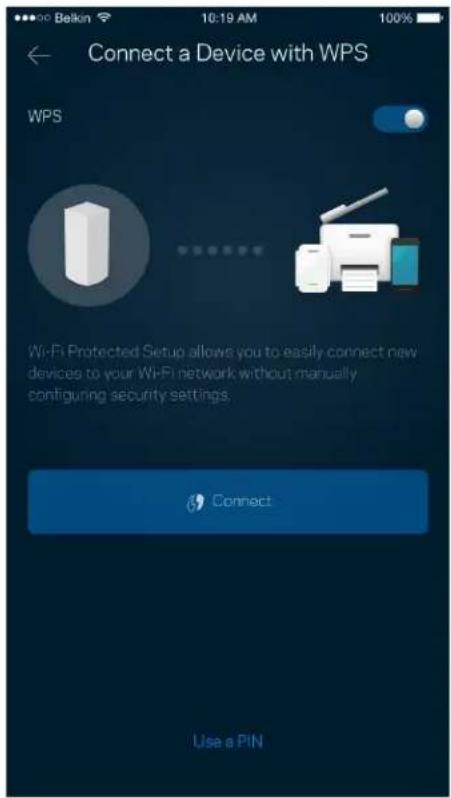

Connessione di un dispositivo con WPS

La procedura Wi-Fi Protected Setup consente di connettere facilmente i dispositivi wireless al Wi-Fi, senza dover inserire manualmente le impostazioni di protezione.

L'opzione Accesso ospite consente agli ospiti di connettersi solo a Internet, senza poter accedere alle altre risorse connesse alla rete Wi-Fi. La password può essere inviata tramite messaggio di testo o e-mail.

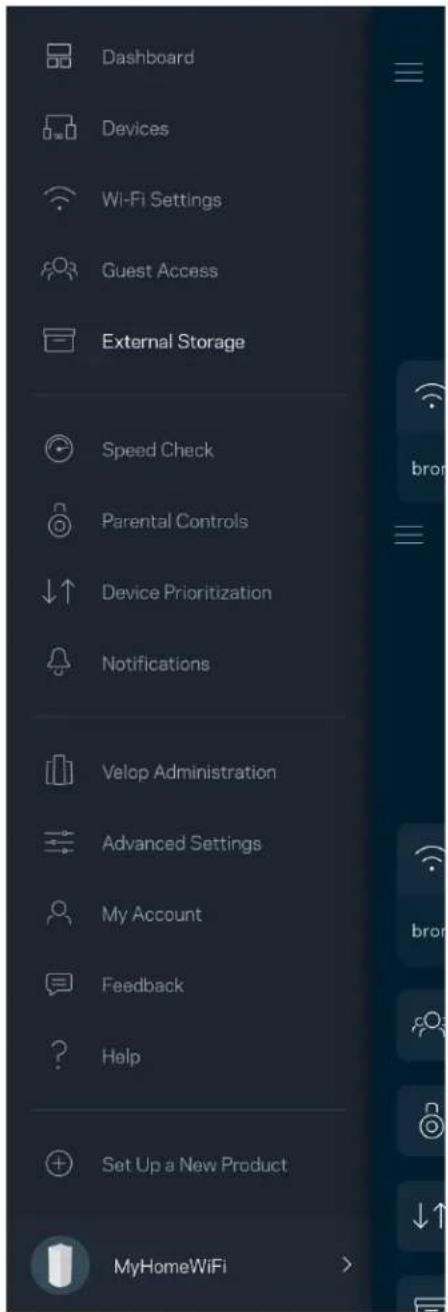

Archiviazione esterna

Controlla a quale nodo è collegato un disco fisso esterno, verifica quanto spazio libero è disponibile e abilita l'autenticazione impostando un nome utente e una password. (solo quando un disco fisso

esterno è collegato alla porta USB di un nodo). Accertati di toccare Espelli Eject prima di rimuovere il disco fisso esterno, per evitare di perdere dati.

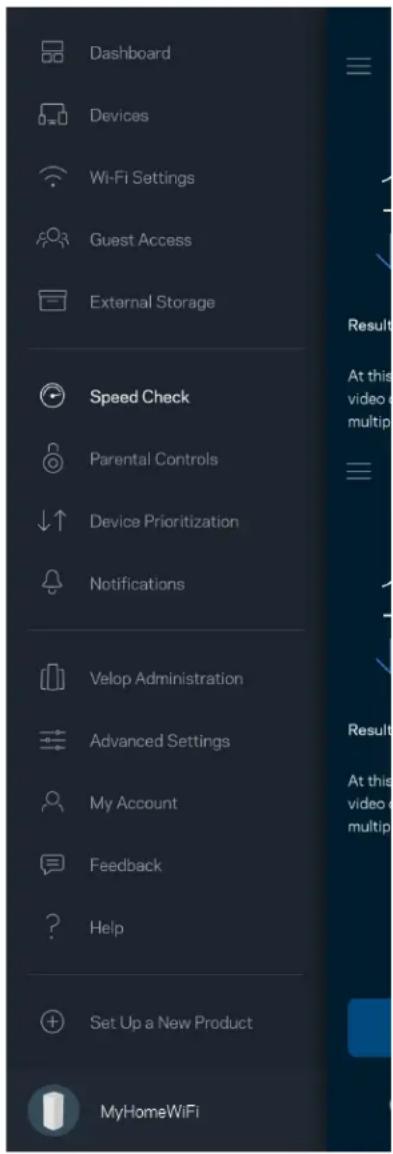

Avviare un test della velocità per accertarsi di ottenere le velocità per le quali si sta pagando il proprio provider. Il test della velocità è utile anche per impostare la priorità dei dispositivi, poiché i risultati determinano come il Wi-Fi viene distribuito ai dispositivi con priorità.

• Download speed (Velocità di download) indica la velocità con la quale i contenuti Internet vengono trasferiti al sistema Velop.
• Velocità di upload indica la velocità con la quale è possibile caricare contenuti su Internet.

Nota: le velocità della connessione Internet dipendono da una serie di fattori, inclusi il tipo di account ISP, il traffico Internet locale e mondiale e il numero di dispositivi in casa che condividono la connessione Internet.

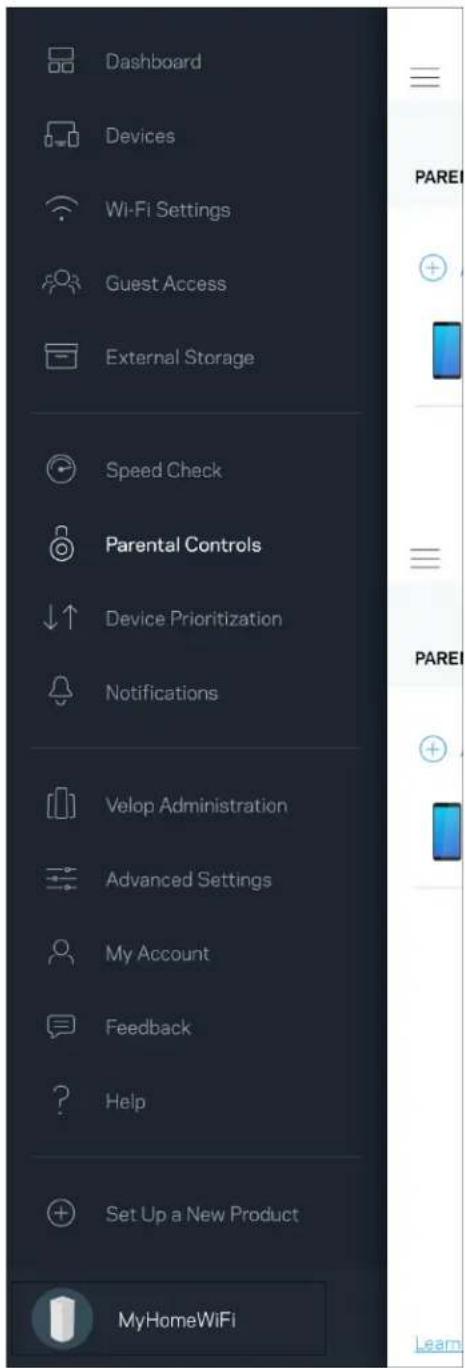

Filtro famiglia

L'opzione Filtro famiglia permette di controllare l'orario in cui i figli si connettono e ciò che fanno online. Mettere in pausa l'accesso a Internet su specifici dispositivi o bloccare determinati siti web.

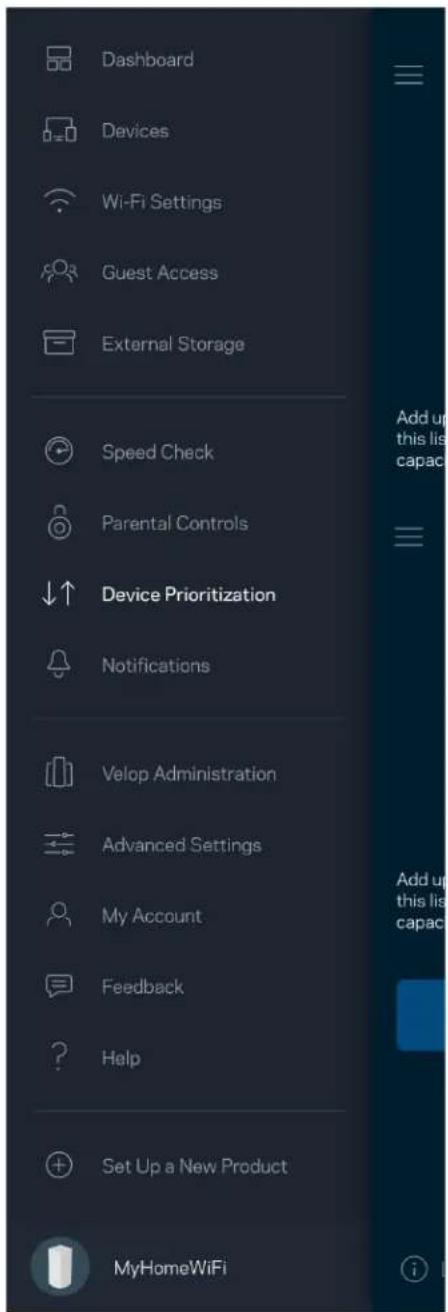

Priorità dei dispositivi

Permette di scegliere fino a tre dispositivi per sfruttare la priorità d'uso della connessione Internet. Tali dispositivi (cablati o wireless) godranno sempre di privilegi d'accesso quando connessi. Velop esegue un test della velocità per determinare il modo migliore per distribuire il Wi-Fi verso i dispositivi con priorità. Gli altri dispositivi dovranno condividere le capacità restanti. I dispositivi con priorità appaiono sul pannello di controllo.

Se si dispone di più di un nodo, Velop è in grado di inviare una notifica quando i nodi secondari del sistema sono offline. I nodi secondari sono quelli non collegati tramite cavi al modem. Per fare in modo che Velop invii notifiche, è necessario attivarle nelle impostazioni del dispositivo mobile.

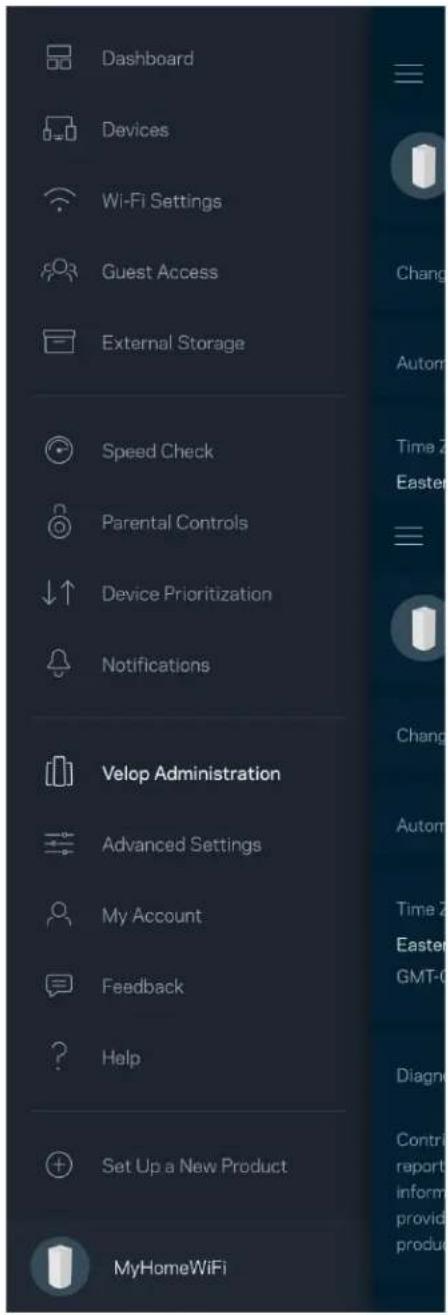

Amministrazione di Velop

Utilizzare la schermata Velop Administration (Amministrazione di Velop) per modificare la password e il suggerimento della password amministrazione, e per controllare vari identificatori (numero di modello, numero seriale e dettagli IP) per tutti i nodi presenti nel Wi-Fi.

Selezionare la segnalazione automatica dei crash a Linksys per contribuire a migliorare l'esperienza Wi-Fi. In alternativa, è possibile inviare manualmente problemi specifici a Linksys.

Insieme alla descrizione del problema, saranno inviate anche le seguenti informazioni:

• Versione dell'app	• Tipo di accesso ( cloud: mostra l'indirizzo e-mail associato, locale: riporta l'amministratore di Velop)
• Modello del dispositivo	• Tipo di connessione WAN (visualizzaWi-Fi o Ethernet)
• Versione sistema operativo dispositivo	• Ora: data ( mm/gg/aaaa, orario, fuso orario)

Impostazioni avanzate

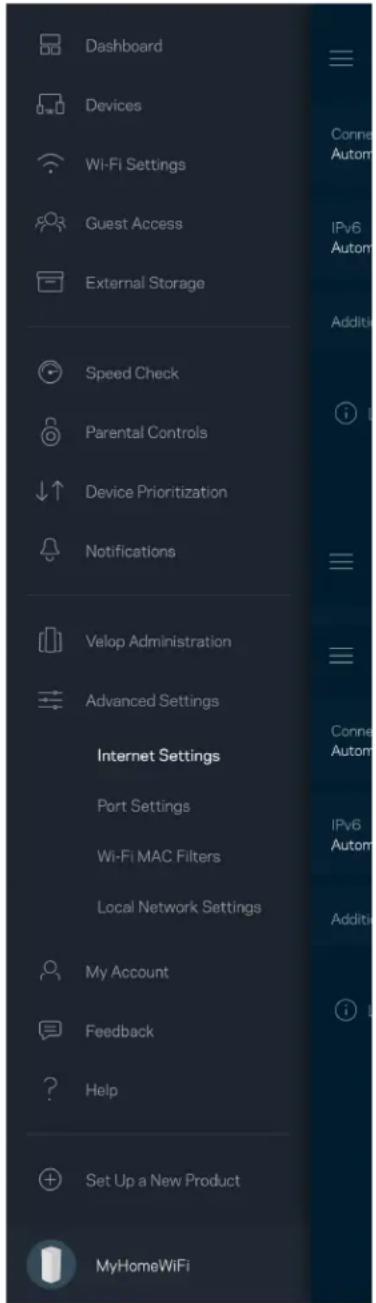

Impostazioni Internet

È possibile scegliere come il sistema Velop si connette a Internet. L'impostazione predefinita è Automatic Configuration - DHCP (Configurazione automatica - DHCP). Altri tipi di connessione dipendono dal provider di servizi Internet e dal modo in cui si desidera utilizzare il sistema Velop. Gli utenti avanzati possono utilizzare l'opzione Additional Settings (Impostazioni aggiuntive) per clonare gli indirizzi MAC e impostare la MTU (maximum transmission unit).

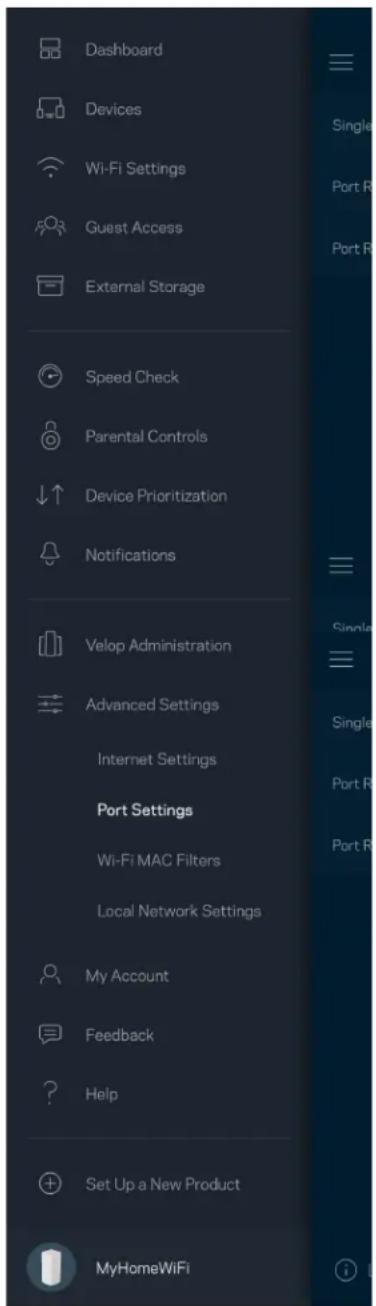

L'opzione Port forwarding (Inoltro porte) — per una porta singola, molteplici porte o un intervallo di porte — permette di inoltrare il traffico in entrata tramite una specifica porta verso un determinato dispositivo o una specifica porta sulla rete Wi-Fi. Con l'attivazione dell'intervallo di porte, Velop scansiona il traffico in uscita in base a specifiche porte. Velop ricorda l'indirizzo IP del dispositivo che richiede i dati, in modo che quando questi dati ritornano vengano instradati verso il corretto dispositivo.

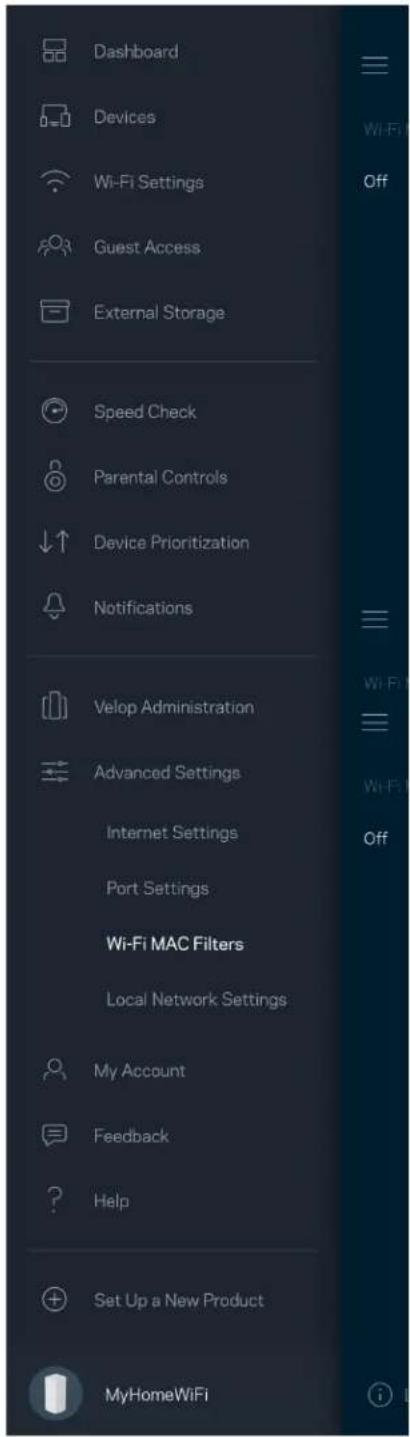

Ogni dispositivo di rete dispone di un esclusivo indirizzo MAC (Media Access Control) a 12 cifre. È possibile creare un elenco di indirizzi MAC e gestire come i dispositivi accedono al Wi-Fi.

L'utente sarà in grado di modificare la password dell'App Linksys e scegliere se ricevere o meno le ultime novità e offerte Linksys.

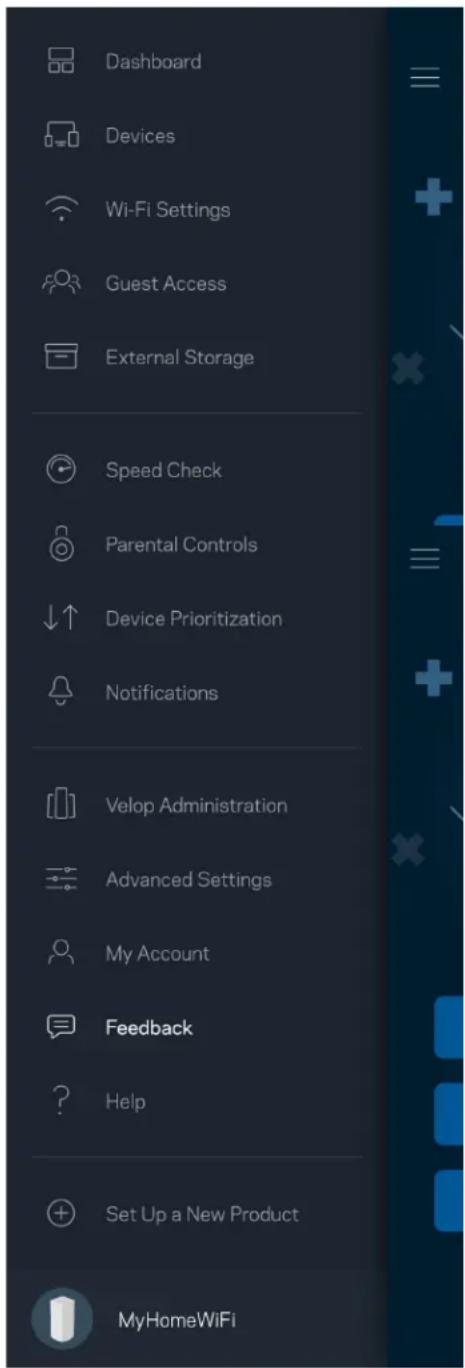

Permette all'utente di inviare commenti. Sarà possibile valutare l'app nel proprio app store, inviare suggerimenti o segnalare un problema che sta impedendo di approfittare al massimo dal sistema.

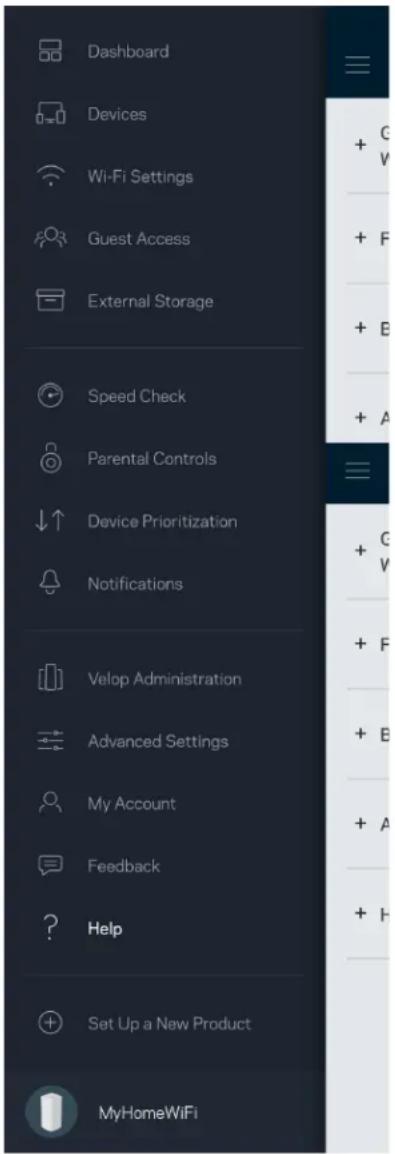

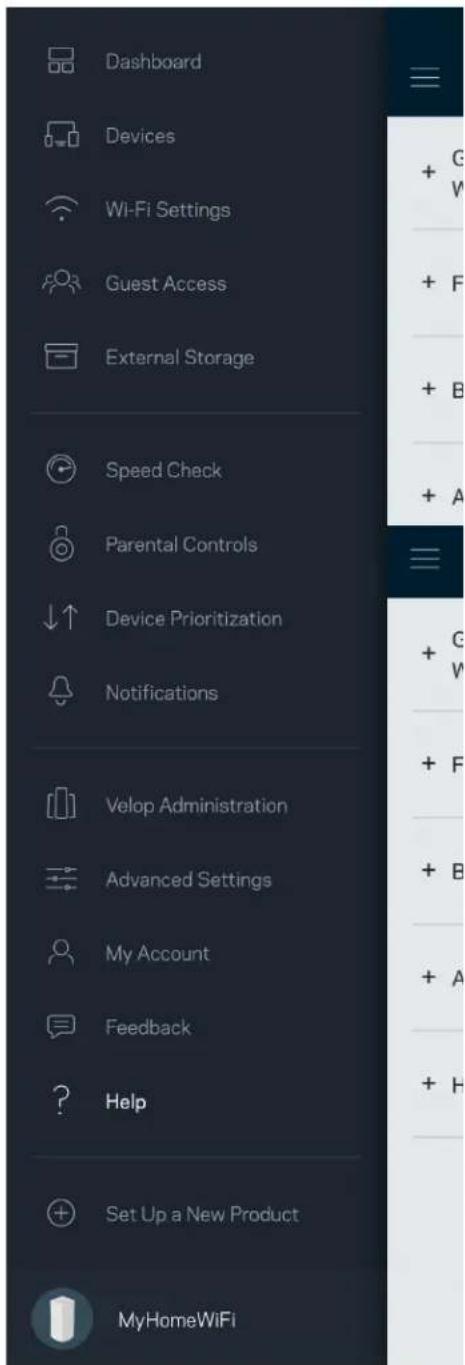

Si stanno verificando problemi con l'app? Servono ulteriori informazioni riguardo a una funzionalità? Basta toccare Help (Guida) per visualizzare la spiegazione.

Connessione diretta a Velop

Se non si è connessi a Internet, è comunque possibile accedere al sistema Velop. Connettersi al nome del proprio Wi-Fi, avviare l'App Linksys e toccare Log in with Router Password (Accedi con la password del router), nella parte inferiore della schermata. Quando non si è online, non sarà possibile accedere all'account Linksys Wi-Fi.

Password amministratore di Velop

Durante l'installazione è stata creata una password amministratore sicura. Per modificarla, toccare Velop Administration (Amministrazione Velop) e Change Velop Password and Hint (Modifica password Velop e suggerimento).

Per mantenere il sistema Velop sicuro, l'utente riceverà un'e-mail, se qualcuno modifica la password amministratore.

Come ripristinare le impostazioni di fabbrica

L'utente non dovrebbe mai aver bisogno di ripristinare Velop alle impostazioni di fabbrica. Si tratta di una soluzione drastica. Il ripristino delle impostazioni di fabbrica riporta Velop allo stato in cui era quando è stato rimosso per la prima volta dalla confezione e richiederà che l'utente effettui nuovamente l'installazione. Tutte le impostazioni personalizzate durante e dopo l'installazione (come il nome, le password e il tipo di protezione del Wi-Fi) andranno perse. Tutti i dispositivi wireless si disconnetteranno dal Wi-Fi.

Per ripristinare Velop:

- Accertarsi che il nodo sia connesso alla fonte di alimentazione e acceso, quindi premere e tenere premuto il pulsante Reset (Ripristino), nel basso. La spia luminosa sulla parte superiore del nodo diventerà rossa e inizierà a lampeggiare. Non rilasciare il pulsante fino a quando la spia luminosa non si spegne e diventa di colore rosso acceso.

Specifiche

Linksys Velop

Nome modello	Velop (Tri-Band)
Numero modello	MX5300
Velocità porte switch	10/100/1000 Mbps
Frequenza radio	2,4 GHz e 5 GHz
N. di antenne	13 (interne)
Porte:	USB 3.0, ethernet, internet, alimentazione
Pulsanti:	Interruttore di alimentazione, WPS, reset
Spia luminosa	Una, multicolorata per l'alimentazione e lo stato
Funzionalità di protezione	WPA2-Personal, WPA3-Personal
Bit chiavi di sicurezza	Cifratura fino a 128 bit

Specifiche ambientali

Dimensioni	113 mm x 113 mm x 243 mm per nodo
Peso dell'unità	1,58 kg
Alimentazione 12 V, 4A
Certificazioni	FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac, bozza 802.11ax)

Temperatura di funzionamento Da 0 a 40°C

Temperatura di conservazione Da -20 a 60°C

Umidità di esercizio Umidità relativa dal 10% all'80%, senza condensa

Umidità di stoccaggio Dal 5% al 90%, senza condensa

Note:

per informazioni sulle normative, la garanzia e la sicurezza, visitare il sito Linksys.com/support/Velop.

Le specifiche sono soggette a modifica senza preavviso.

Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare e comportare una riduzione della capacità di rete wireless, velocità di trasmissione dei dati, portata e copertura del segnale. Le prestazioni dipendono da numerosi fattori, condizioni e variabili, quali la distanza dall'access point, il volume del traffico di rete, i materiali costruttivi impiegati, il sistema operativo utilizzato, il mix di prodotti wireless impiegato, interferenze e altre condizioni avverse.

Visitare linksys.com/support/Velop per ricevere un'assistenza tecnica di alta qualità.

BELKIN, LINKSYS e molti logotipi e nomi di prodotto sono marchi commerciali del gruppo aziendale Belkin. I marchi di terze parti menzionati appartengono ai rispettivi proprietari.

© 2019 Belkin International, Inc. e/o rispettive società collegate. Tutti i diritti riservati.
