Тип продукт	Трибанова Wi-Fi мрежова система (Mesh)
Марка	Linksys
Модел	Velop AX5300
Wi-Fi стандарт	Wi-Fi 6 (802.11ax)
Честотни ленти	2,4 GHz, 5 GHz, 5 GHz (трибандов)
Обща скорост	До 5 300 Mbps (574 + 1201 + 4804 Mbps)
Размери (на възел)	7,5 x 7,5 x 18,5 cm
Тегло (на възел)	0,7 kg
Захранване	Мрежов адаптер 12V / 2A
Портове	1 порт Gigabit Ethernet WAN, 3 порта Gigabit Ethernet LAN на възел
Процесор	Четириядрен 1,4 GHz
Памет	512 MB флаш, 512 MB RAM
Антени	6 вътрешни антени (2 на лента)
Сигурност	WPA2/WPA3, SPI защитна стена, VPN pass-through
Приложение	Linksys App (iOS/Android) за настройка и управление
Гласов асистент	Съвместим с Amazon Alexa, Google Assistant
Работна температура	0 до 40 °C
Работна влажност	10 до 85 % (без конденз)
Поддръжка и почистване	Избършете с мека и суха кърпа. Не използвайте абразивни продукти.
Резервни части и ремонтопригодност	Не подлежи на ремонт от потребителя. Свържете се с техническата поддръжка при проблеми.
Обща информация	Гаранция: 2 години. Производство: Китай.

Често задавани въпроси - Velop AX5300 LINKSYS

Как да инсталирам системата Velop AX5300?

Изтеглете приложението Linksys, създайте акаунт, свържете главния възел към модема и следвайте инструкциите стъпка по стъпка. Допълнителните възли се откриват автоматично.

Какъв е обхватът на Velop AX5300?

Всеки възел покрива около 230 m². С три възела покритието достига до 700 m², в зависимост от околната среда.

Мога ли да използвам Velop AX5300 с интернет доставчик, различен от текущия?

Да, системата е съвместима с всеки доставчик, използващ Ethernet връзка. Уверете се, че модемът ви е съвместим.

Как да възстановя фабричните настройки на Velop AX5300?

Задръжте натиснат бутона Reset, разположен под възела, за 10 секунди, докато светодиодът започне да мига в червено. Отпуснете, устройството ще се рестартира.

Съвместим ли е Velop AX5300 с Wi-Fi 6 стандарта?

Да, поддържа стандарта Wi-Fi 6 (802.11ax) и е обратно съвместим с Wi-Fi 5 и по-стари стандарти.

Как да оптимизирам производителността на моята мрежова система?

Поставете възлите на около 10-15 метра един от друг, на високо място, и избягвайте метални препятствия или дебели стени. Използвайте приложението, за да проверите качеството на сигнала.

Мога ли да настроя гост мрежа с Velop AX5300?

Да, чрез приложението Linksys можете да създадете отделна гост мрежа с различна парола, ограничавайки достъпа до локалните ресурси.

Какво да направя, ако светодиодът на възела стане червен?

Постоянният червен светодиод показва загуба на връзка. Проверете Ethernet кабела и позицията на възела. Ако светодиодът мига в червено, устройството се стартира или актуализира.

Поддържа ли Velop AX5300 родителски контрол?

Да, чрез приложението можете да поставяте на пауза интернет, да задавате часови диапазони, да филтрирате съдържание и да получавате отчети за активност.

Как да актуализирам фърмуера на Velop AX5300?

Актуализациите се извършват автоматично чрез приложението Linksys. Можете също да проверите ръчно в настройките на приложението.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Velop AX5300 LINKSYS

Общ преглед на продукта \_\_\_\_ 3

Предна/горна част ____ 3

Отзад 4

Изглед отдолу 5

Къде да намерите още помощ ____ 6

Първоначална настройка 7

Настройки на системата Velop \_\_\_\_ 9

Влизане в приложението Linksys ____ 9

За да видите или да промените подробните данни за устройствата ____ 12

Настройки на Wi-Fi 13

Разширени настройки 14

Свързване на устройство с WPS ____ 15

Достъп за гости 16

Външно съхраняване на данни 17

Проверка на скоростта ____ 18

Родителски контрол 19

Задаване на приоритети на устройствата ____ 20

Известия ____ 21

Администриране на Velop ____ 22

Разширени настройки ____ 24

Настройки за интернет 24

Настройки на портовете 25

Wi-Fi MAC филтри 26

Моят акаунт ____ 27

Обратна връзка 28

Помощ 29

Свържете се директно с Velop 30

Администраторска парола за Velop 31

Как да възстановите фабричните настройки по подразбиране \_\_\_\_ 32

Спецификации 33

Linksys Velop 33

Данни за околната среда____ 33

Общ преглед на продукта

Предна/горна част

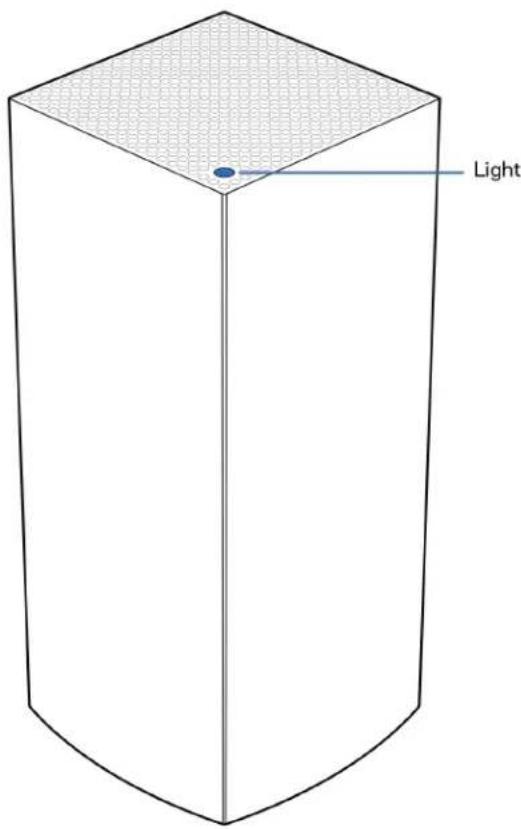

Светлината в горната част на възела Ви дава информация за работата му.

Описание насветлините	Състояние
Мигащо синьо	Стартиране
Постоянносиньо	Свързаност
Мигащопурпурно	Първоначалната настройка е вход
Постояннопурпурно	Готовност за първоначалнанастройка
Мигащочервено	ИзключенДъщерен компонент: твърде далечеРодителски компонент:изключен от модема
Постоянночервено	Няма интернет от модема
Постоянножълто	Слаба връзкаСамо дъщерен компонент

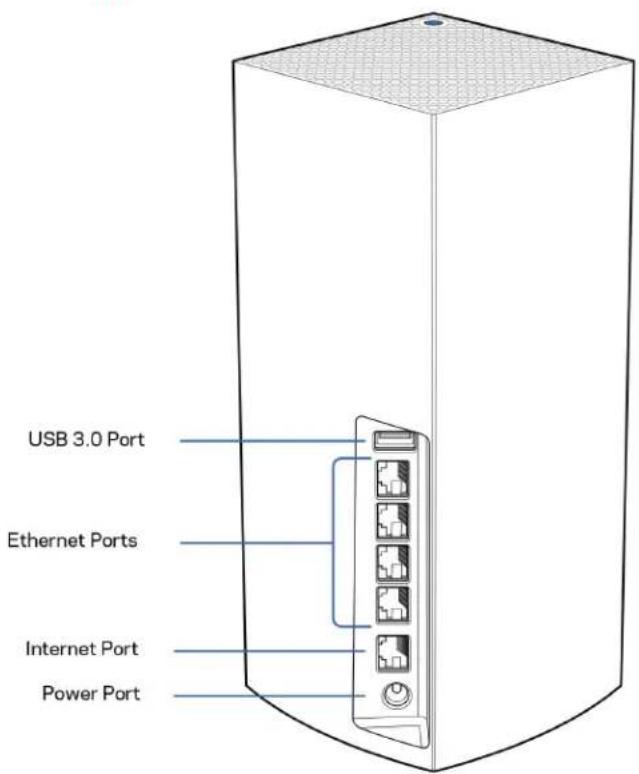

Отзад

Порт USB 3.0—Свържете и споделете USB устройства в мрежата си. Само за локално споделяне на файлове (без FTP, медиен сървър или поддръжка на виртуални USB устройства). Освен това не е предназначен за споделяне на периферни устройства, като принтери, скенери или камери.

Ethernet портове —Свържете ethernet кабелите към тези гигабитови ethernet (10/100/1000) портове и към кабелните устройства в мрежата си. Ако във Вашата система Velор има повече от един възел, използвайте един от тези портове, за да се свържете към модема или модем рутера.

Бележка —За да си осигурите възможно най-добри характеристики, използвайте кабел CAT5e или по-висок клас за ethernet norm.

Интернет порт—Свържете ethernet кабел към този жълт гигабитов (10/100/1000) порт и към кабел за широколентов интернет/DSL или оптичен модем. Ако използвате този рутер като дъщерен възел в решетъчна (mesh) Wi-Fi система, можете да използвате този порт за създаване на кабелна връзка към друг възел.

Захранващ порт—Свържете към него включения в комплекта променливотоков захранващ адаптер.

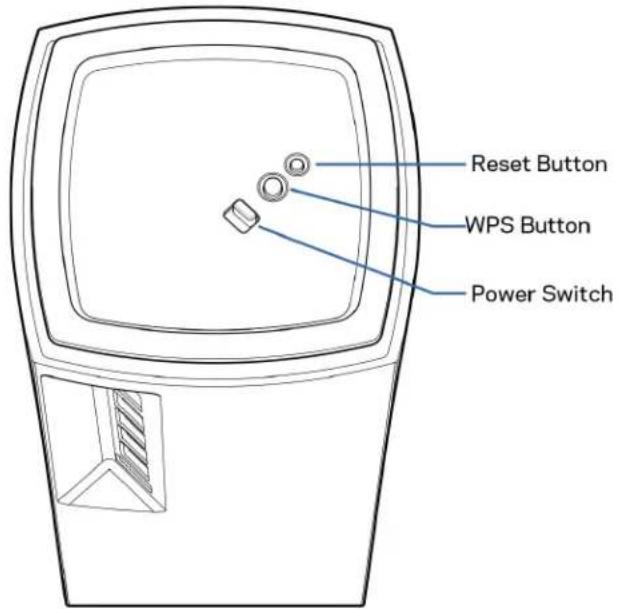

Изглед отдолу

Бутон Reset (Нулиране) — Натиснете и задръжте, докато светлината в горната част на възела стане червена, избледнее и започне отново да мига в ярко червено, за да нулирате възела до фабричните му настройки по подразбиране.

Бутон Wi-Fi Protected Setup — Натиснете, за да свържете към мрежови устройства с активиран WPS.

Превключвател на захранването — Плъзнете до положение I (Вкл.), за да подадете захранване на възела.

Помощ

Къде да намерите още помощ

• Linksys.com/support/Velop
• Помощ за приложението Linksys (стартирайте приложението и кликнете върху Help (Помощ) в главното меню за навигация)

Забележка — Лицензите и бележките относно софтуера от трети страни, използван с този продукт, можете да видите на адрес http://support.linksys.com/en-us/license. За въпроси или за искания за GPL отворен код, моля, свържете се с http://support.linksys.com/en-us/gplcodecenter.

Първоначална настройка

ВАЖНО — Възлите Velop могат да бъдат настройвани като основни или като дъщерни възли. Основният възел трябва да бъде свързан с ethernet кабел към модема или модем рутера. След като допълнителните възли бъдат настроени като безжични, те могат да се свържат към друг възел безжично или посредством ethernet кабели.

Ако добавяте този нов възел като родителски към съществуваща решетъчна Wi-Fi система Velop за целия дом, извършете фабрично нулиране на всички възли и ги добавете към системата, след като новият възел е настроен и работи.

Изтеглете приложението Linksys. Това приложение Ви е необходимо, за да настроите Velop.

Отидете в магазина за приложения за Вашето устройство и потърсете Linksys.

Инсталирайте приложението, отворете го и следвайте инструкциите.

Бележка—Приложението работи с iOS 11.4 и по-висока версия, както и с Android 6 и по-висока версия.

Ще създадете Linksys Smart Wi-Fi профил, така че можете да използвате приложението, за да видите или промените настройките на Вашата система Velop, където и да се намирате, ако имате връзка с интернет.

Ето някои от многото неща, които можете да правите с Linksys Smart Wi-Fi:

• Смяна на името и паролата на Wi-Fi
• Създаване на достъп за гости
• Свързване на устройства към Wi-Fi с WPS
• Блокиране на интернет с родителски контрол
• Тестване на скоростта на връзката с интернет

Бележка — По време на първоначалната настройка ще изпратим имейл за проверка. От домашната си мрежа кликнете върху връзката в имейла.

Включете захранващия кабел и ethernet кабела — процесът за първоначална настройка, базиран на приложението, ще свърши работата вместо Вас. След свързването използвайте приложението, за да персонализирате Wi-Fi, като зададете име и парола. Можете също така да дадете имена на възлите на база на местоположението им, така че да можете да ги идентифицирате в редките случаи, когато нещата ще се нуждаят от Вашето внимание.

Отпечатайте тази страница и след това запишете настройките на Wi-Fi и профила си в таблицата по-долу, за да ги използвате за справка. Запазете бележките си на сигурно място.

Име на Wi-Fi
Парола за Wi-Fi
Администраторска парола
Име за достъп от гост
Парола за достъп от гост
Имейл адрес за вход в приложението Linksys
Парола за приложението Linksys

Настройки на системата Velop

Посредством приложението Linksys можете да видите или да промените настройките на системата Velop, за да направите вашата Wi-Fi мрежа по-сигурна или да работите по-добре с някое устройство или игра. Можете да получавате достъп до настройките от всяка точка на света, ако имате връзка с интернет. Можете да получите достъп до настройките и посредством паролата на рутера си, когато сте свързани към домашната си мрежа, дори ако нямате връзка с интернет.

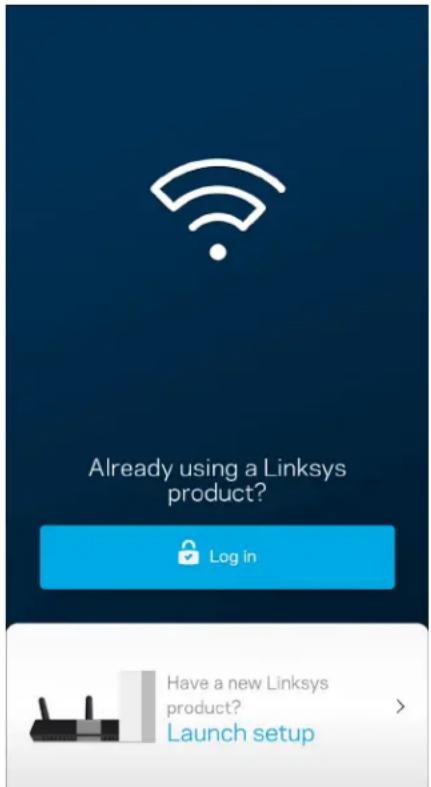

Влизане в приложението Linksys

1. Отворете приложението Linksys.

1. Въведете имейл адреса, който сте използвали при създаването на профила си.
2. Въведете паролата на профила си.
3. Докоснете Log in (Вход).

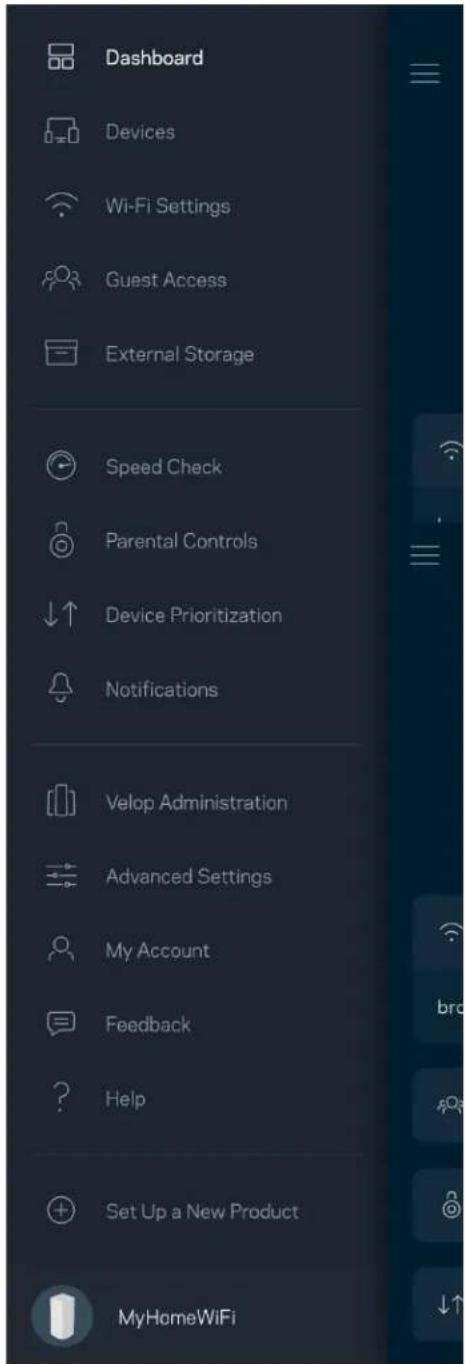

Табло за управление

Таблото за управление представлява моментна снимка на Вашата Wi-Fi. Вижте колко устройства са свързани към Вашата система Velop. Споделете паролата за Wi-Fi и разрешете достъп на гости до Вашата Wi-Fi. Таблото за управление Ви показва също така дали някои устройства имат настроен родителски контрол или приоритет за Wi-Fi достъп.

Вижте и променете подробните данни за всички устройства, свързани към Вашата Wi-Fi. Можете да видите устройствата в главната си мрежа или в тази за гости, или да видите информация за всяко от устройствата.

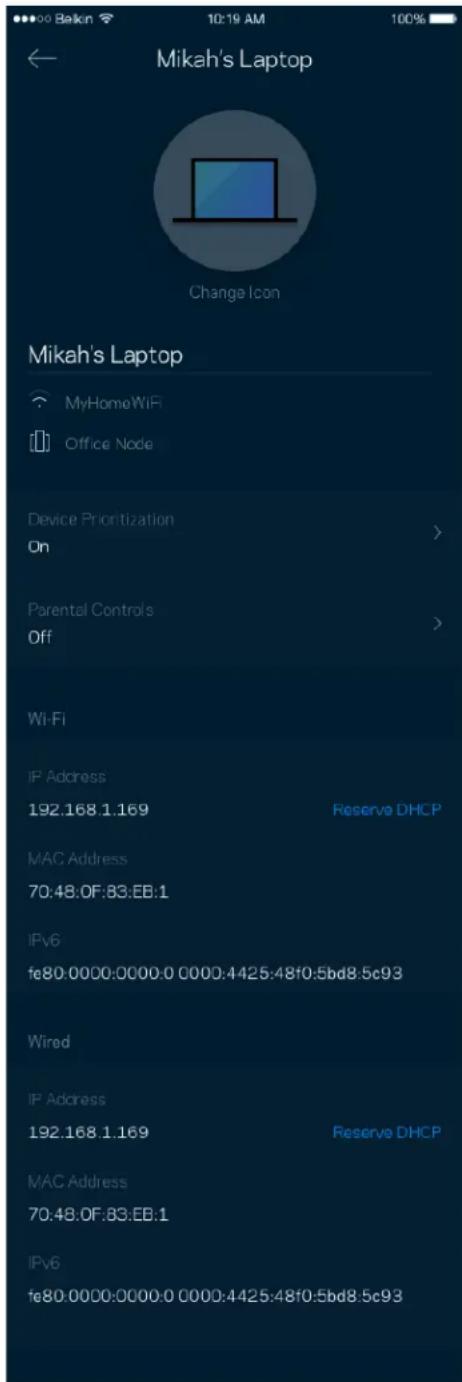

За да видите или да промените подробните данни за устройствата

От екрана Devices (Устройства) можете да редактирате имената на устройствата и да смените иконите им. Можете също така да задавате приоритети на устройствата, да настройвате родителския контрол и да виждате подробните данни за Wi-Fi. Докоснете всяко устройство, за да видите подробните данни.

Настройки на Wi-Fi

Вижте или сменете името и паролата на Wi-Fi; свързвайте устройства посредством Wi-Fi Protected Setup™.

Напредналите потребители могат да променят типа на защитата по подразбиране и Wi-Fi режима. Не променяйте тези настройки, освен ако имате голям опит с Wi-Fi мрежи. Функцията за намиране на канали Channel Finder ще търси най-отворените Wi-Fi канали във Вашата зона, за да гарантира, че ще получите най-добри характеристики от Вашата система Velop. Ако във Вашата система Velop има повече от един възел, Channel Finder ще намери най-добрия канал за всеки възел.

Свързване на устройство с WPS

Wi-Fi Protected Setup Ви дава възможност да свързвате лесно безжични устройства към Вашата Wi-Fi, без да въвеждате ръчно настройките за сигурност.

Използвайте Достъп за гости, за да дадете възможност на гостите за връзка с интернет, като същевременно ограничите достъпа им до другите ресурси, свързани към Вашата Wi-Fi. Изпратете паролата с текстово съобщение или по имейл.

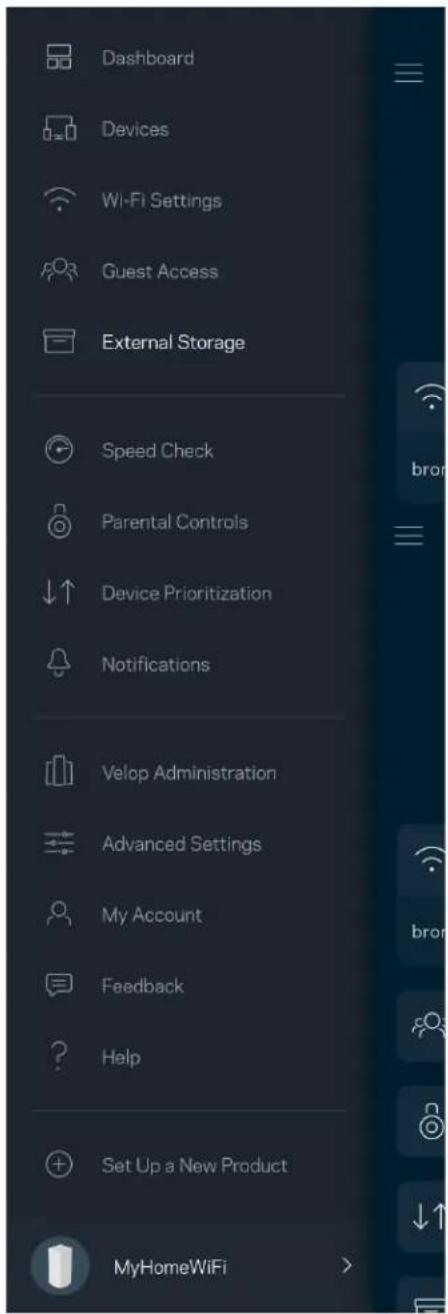

Външно съхраняване на данни

Вижте към кой възел е свързано външното устройство, проверете големината на оставащото свободно пространство и активирайте удостоверяването, като зададете потребителско име и парола. (Само когато в USB порта на даден възел е включено устройство.) Не забравяйте да

натиснете Eject (Изваждане), Eject △ преди да извадите устройството, за да избегнете загуба на данни.

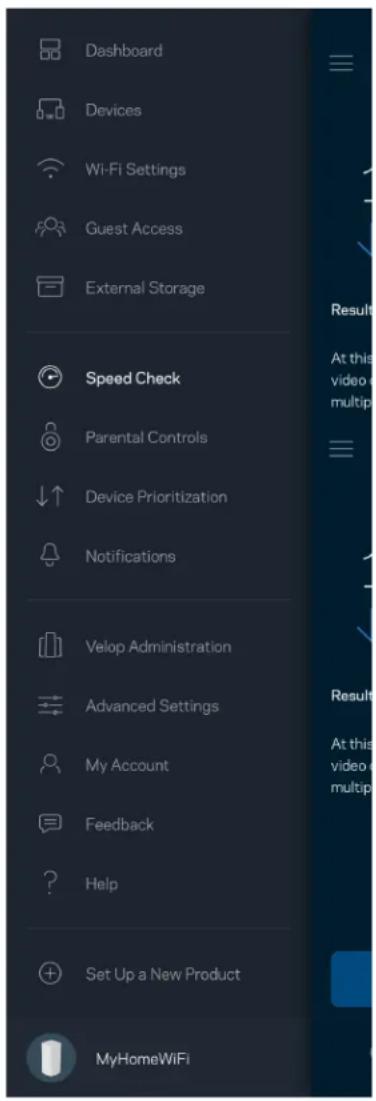

Проверка на скоростта

Стартирайте проверка на скоростта, за да се уверите, че получавате скоростите, за които плащате. Проверката на скоростта Ви помага и при задаването на приоритети на устройствата, тъй като результатите определят как Wi-Fi се разпределя към устройствата с приоритет.

• Скорост при изтегляне е скоростта, с която интернет съдържанието се прехвърля към Вашата система Velop.
• Скорост при качване е скоростта, с която можете да качвате съдържание в интернет.

Забележка — Скоростите на интернет връзката се определят от множество фактори, включително от типа на профила Ви при доставчика на интернет услуги, местния и световния интернет трафик, както и от броя на устройствата в дома Ви, които споделят връзката с интернет.

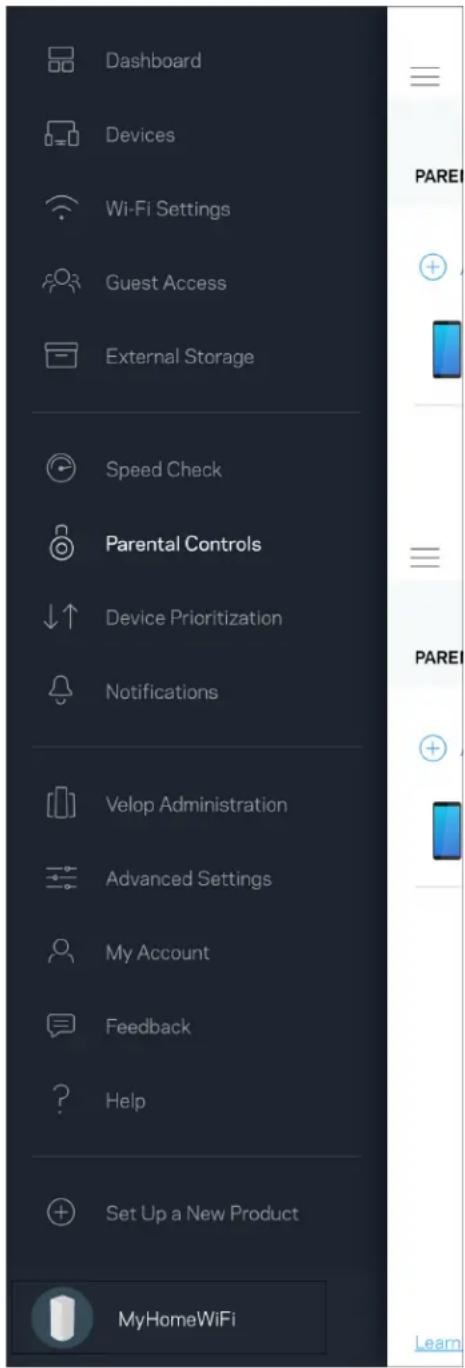

Родителски контрол

Родителският контрол Ви дава възможност да контролирате кога децата Ви са онлайн и какво правят там. Спрете временно интернет достъпа до конкретни устройства или блокирайте конкретни уеб сайтове.

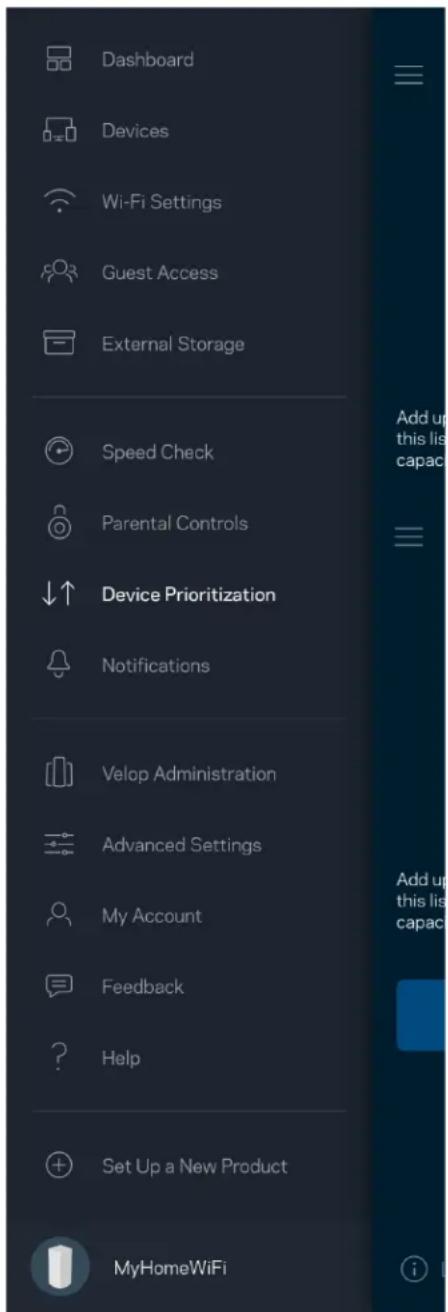

Задаване на приоритети на устройствата

Изберете до три устройства, които да използват с приоритет връзката Ви с интернет. Тези устройства — кабелни или безжични — винаги ще имат най-добър достъп, когато са свързани. Velop стартира проверка на скоростта, за да определи как най-добре да разпредели Wi-Fi на устройствата с приоритет. Другите устройства ще си поделят останалия капацитет. Устройствата с приоритет се показват в Таблото за управление.

Ако имате повече от един възел, Velop може да ви уведоми, когато допълнителни възли от вашата система станат офлайн. Допълнителни възли са всички тези, които не са свързани с модема Ви чрез кабелна връзка. Трябва да включите известията в настройките на мобилното си устройство, за да може Velop да Ви уведомява.

Администриране на Velop

Използвайте екрана Velop Administration (Администриране на Velop), за да смените администраторската парола и подсказка и да проверите различните идентификатори (номер на модела, сериен номер и данни за IP) за всички възли във вашата Wi-Fi.

Изберете автоматично съобщаване на отказите в Linksys и дайте своя принос за подобряване на работата на Wi-Fi. Можете също така да съобщавате ръчно на Linksys за някои проблеми.

Заедно с Вашето описание на проблема ще бъде изпратена следната информация:

• Версия на приложението	• Тип на влизането в системата ( облак: показване на асоциирания имейл адрес, локално: показване на „Velop admin“)
• Модел на устройството	• Тип свързване с WAN (показва се Wi-Fi или Ethernet)
• Версия на ОС на устройството	• Час: дата ( месец/ден/година, час, часова зона)

Разширени настройки

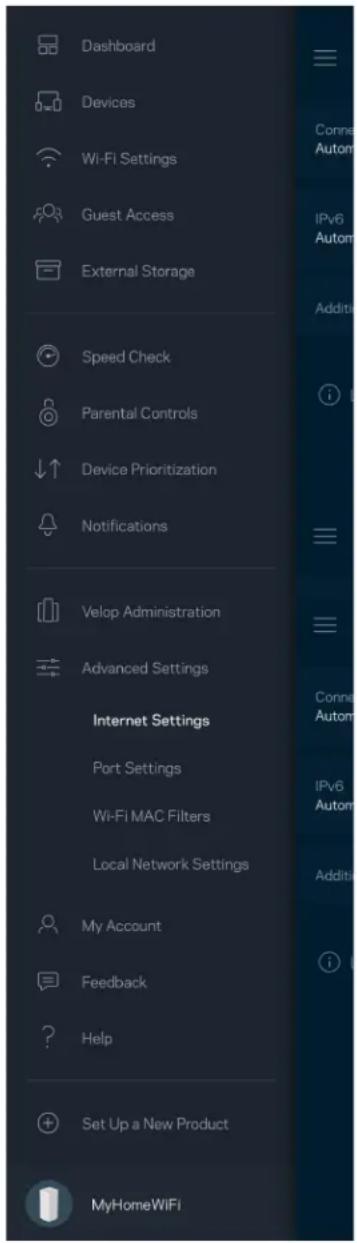

Настройки за интернет

Можете да изберете как Вашата система Velор да се свързва към интернет. Изборът по подразбiranе е Automatic Configuration (Автоматично конфигуриране) — DHCP. Другите типове свързвания зависят от доставчика на интернет услуги или от това как планирате да използвате Вашата система Velор. Напредналите потребители могат да използват Additional Settings (Допълнителни настройки), за да клонират MAC адреси и да настроят MTU (максимална единица на предаване).

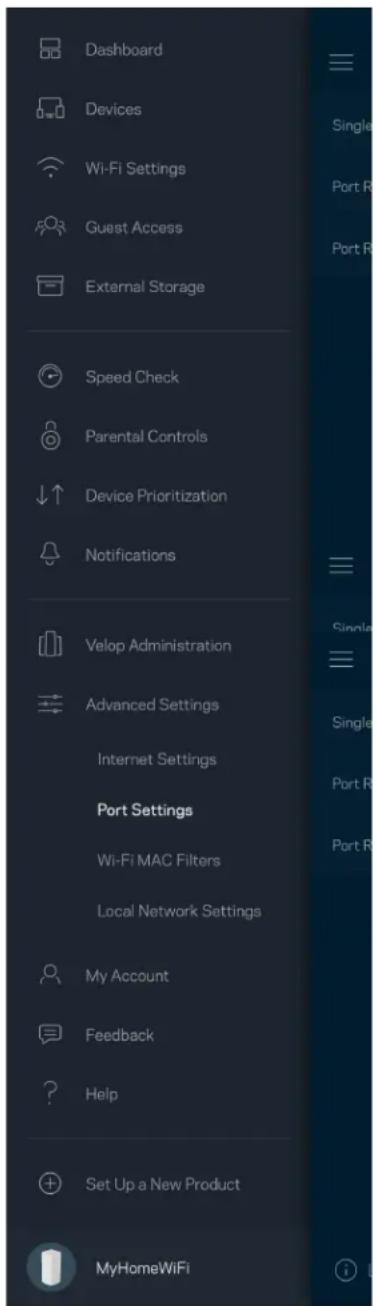

Настройки на портовете

Препращане към портове — за единичен порт, няколко порта или диапазон от портове — изпраща идващия трафик на конкретен порт или портове към конкретно устройство или порт на Вашата Wi-Fi. При задействане на диапазон от портове Velop наблюдава изходящите данни за конкретни номера на портове. Velop запомня IP адреса на устройството, което иска данните, така че когато поисканите данни се върнат, те се изпращат обратно към съответното устройство.

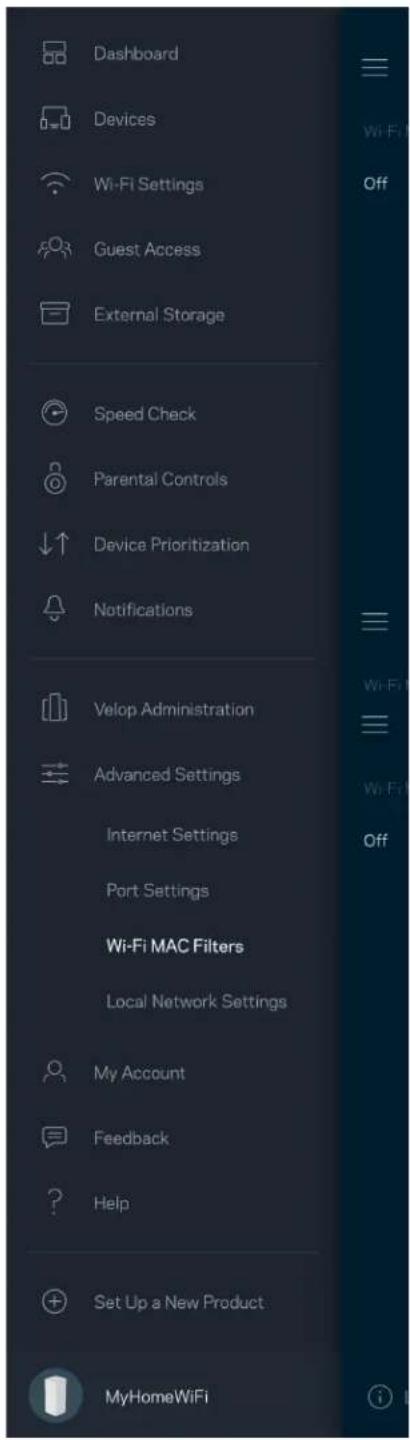

Всяко мрежово устройство има уникален 12-цифрен MAC (контрол на достъпа до съобщителната среда) адрес. Можете да създадете списък с MAC адреси и да регулирате начина, по който устройствата използват Вашата Wi-Fi.

Сменете паролата на приложението в Linksys и изберете да получавате последните новини и сделки от Linksys.

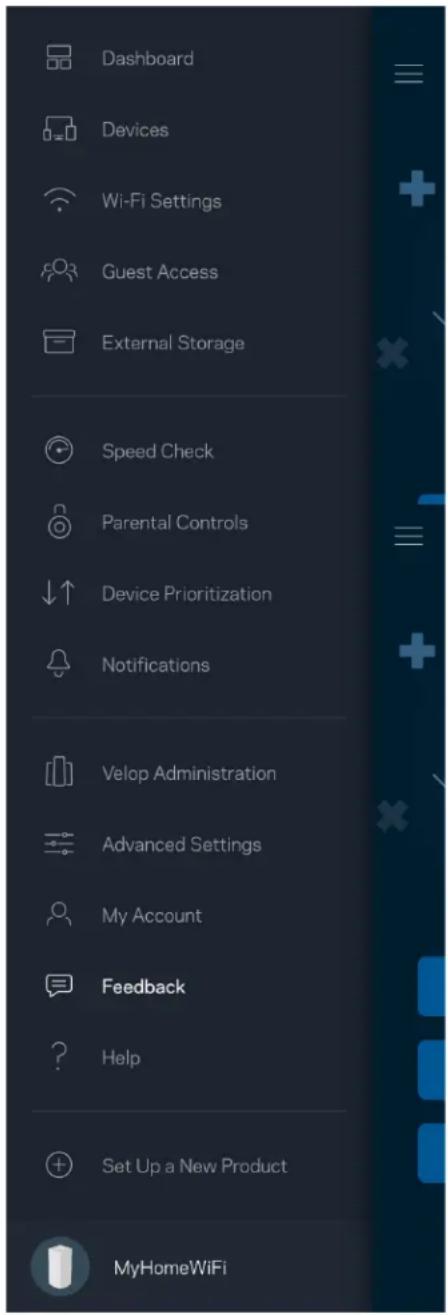

Ето Ви възможност да ни кажете какво мислите. Дайте оценка на приложението във Вашия магазин за приложения, изпратете ни предложение или съобщете за проблем, който Ви пречи да работите отлично.

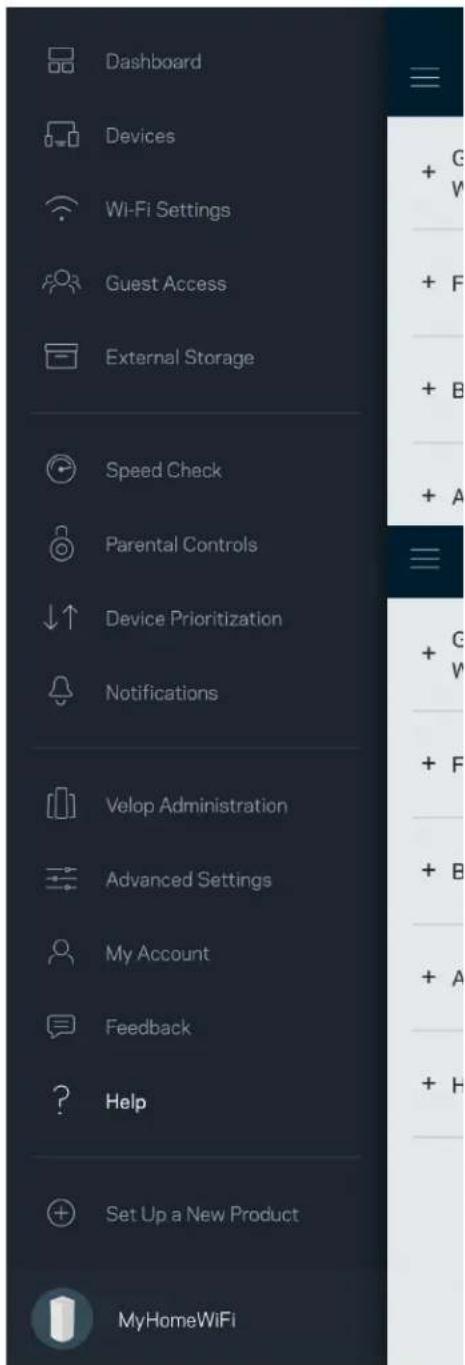

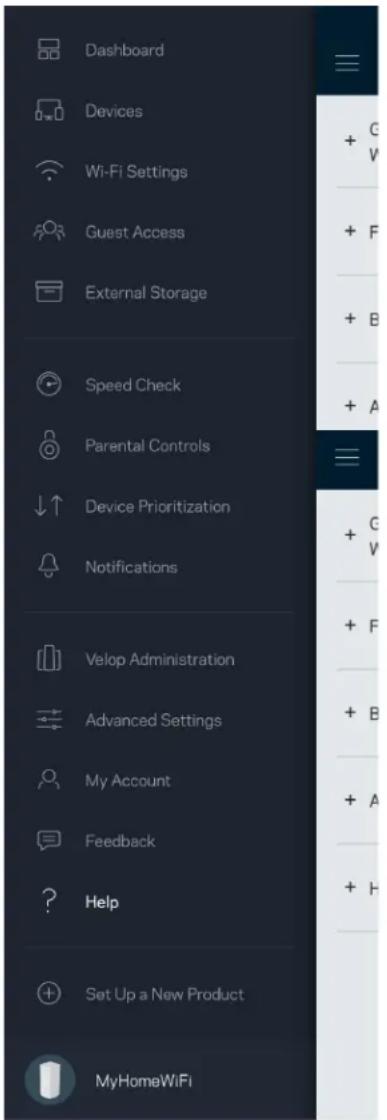

Имате затруднения с приложението? Просто Ви трябва малко повече информация за някоя функция? Докоснете Help (Помощ) за обяснение.

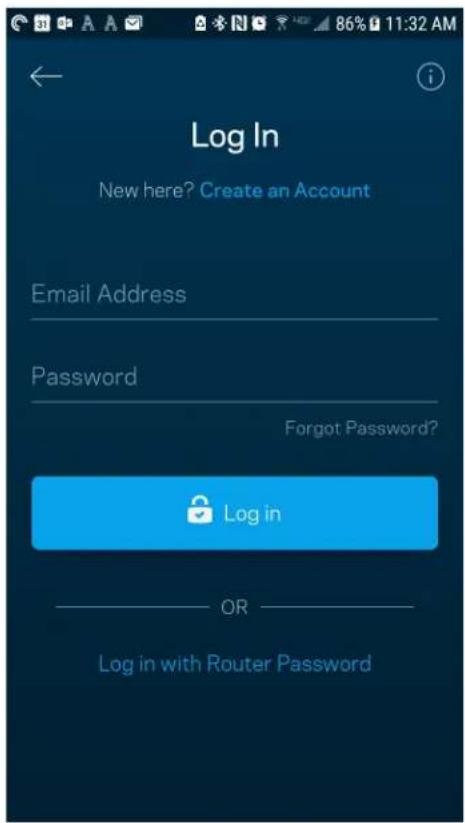

Свържете се директно с Velop

Ако не сте свързани към интернет, можете все пак да получите достъп до Вашата система Velop.

Свържете се към името на Вашата Wi-Fi, стартирайте приложението Linksys и докоснете Log in with Router Password (Вход с паролата на румера) към долната част на екрана. Няма да можете да получите достъп до своя профил в Linksys Wi-Fi, когато не сте онлайн.

По време на настройката сме създали сигурна администраторска парола. За да я смените, докоснете Velop Administration (Администриране на Velop) и Change Velop Password and Hint (Смяна на паролата на Velop и подсказка).

За да остане защитена Вашата система Velop, ще Ви изпратим имейл, ако някой смени администраторската парола.

Как да възстановите фабричните настройки по подразбиране

Не би трябвало никога да Ви се налага да извършвате фабрично нулиране на Вашата Velop — процес, който е наистина разрушителен. Фабричното нулиране възстановява Вашата система Velop до състоянието и при изваждането от кутията, което изисква да изпълните отново целия процес на първоначална настройка. Всички настройки, които сте персонализирали при първоначалната настройка и след това — неща като Wi-Fi име, пароли, тип сигурност — ще бъдат изтрити. Всички безжични устройства ще се разединят от Wi-Fi.

- При свързан към захранване и включен възел натиснете и задръжте бутона Reset (Нулиране) в долната част. Светлината в горната част на възела ще стане червена и ще избледнява на импулси. Не отпускайте бутона, докато светлината не угасне и след това не светне в ярко червено.

Спецификации

Linksys Velop

Скорост на порта на 10/100/1000 Mbps

превключвателя

Брой антени 13 (вътрешни)

Портове USB 3.0, ethernet, интернет, захранване

Бутони Превключвател на захранването, WPS, нулиране

Светоиндикатор Един, многоцветна светлина за захранването и състоянието

Защитни функции WPA2-Personal, WPA3-Personal

Битове на ключа за защита До 128-битово шифроване

Данни за околната среда

Размери 4,45 инча x 4,45 инча x 9,57 инча

Тегло на устройството 1,58 kg

Захранване 12 V, 4A

Сертификати FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac, проект за 802.11ax)

Работна температура 32° до 104° F (0 до 40° C)

Температура за съхранение -4° до 140° F (-20 до 60° C)

Работна влажност 10 % до 80 % относителна влажност, без кондензация

Влажност за съхранение 5 % — 90 % без кондензация

Забележки:

Спецификациите подлежат на промяна без предизвестие.

Максималните работни показатели са извлечени от спецификациите на Стандарт 802.11 на IEEE. Действителните работни показатели могат да са различни, включително по-нисък капацитет за работа в безжична мрежа, пропускателна способност за данни, диапазон и покритие. Ефективността зависи от много фактори, условия и променливи, включително разстоянието от точката на достъп, обема на мрежовия трафик, строителните материали и конструкцията, използваната операционна система, използвания комплект продукти за безжичен достъп, смущенията и други неблагоприятни условия.

Посетете linksys.com/support/Velop за връзка с нашата техническа поддръжка, удостоявана с награди.

BELKIN, LINKSYS и много имена на продукти и логотипи са търговски марки на групата дружества Belkin. Упоменатите търговски марки на трети страни са собственост на съответните им притежатели.

© 2019 Belkin Systems, Inc. и/или нейните филиали. Всички права запазени.
