INSTRUKCJA OBSŁUGI RS4503 Manta

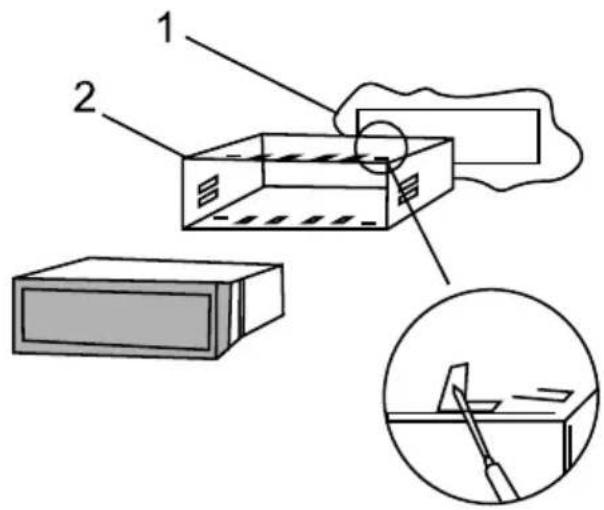

Przygotowanie do montażu/demontażu:

Pokrywę należy umieścić na panelu i przygiąć zaciski po prawej stronie, dostosowując je do grubości panelu.

Przyciski dostępu znajdujące się po obu stronach należy wciskać do momentu ich odblokowania. Następnie należy wyjąć urządzenie.

Środki ostrożności

1 Urządzenie należy instalować w miejscu, w którym nie będzie ono przeszkadzało kierowcy w prowadzeniu pojazdu.
2 Należy unikać montażu urządzenia w miejscu, w którym będzie narażone na oddziaływanie wysokich temperatur, np. słońca, odpływu gorącego powietrza oraz na kurz, brud lub nadmierne wibracje.
3 Aby zapewnić bezpieczną eksploatację, należy stosować sprzęt dostarczony przez producenta.

Poniżej przedstawiono listę rozwiązań dla najczęściejstych problemów.

Rozwiązywanie problemów

Objaw	Przyczyna	Rozwiązanie
Brak zasilania	Odłączony przewód głośnika.Nieprawidłowe podłączenie zasilania.	Należy sprawdzić, czy wszystkie przewody zasilania i głośnika są prawidłowo podłączone.
	Przepalony bezpiecznik.	Należy wymienić bezpiecznik
Brak dźwięku	Głośność ustawiona na minimum	Głośność należy wyregulować do wymaganego poziomu
	Nieprawidłowo podłączone przewody	Należy sprawdzić podłączenie przewodów
Radio nie działa, automatyczny wybór stacji radiowych nie działa	Przewód antenowy nie jest podłączony, zbyt słaby sygnał	Należy dokładnie zamocować przewód antenowy i manualnie wybrać stację.
Błąd odczytu USB lub karty SD	Urządzenie nie jest ustawione w trybie odczytu USB	Aby odtwarzać pliki z USB i karty SD, należy ustawić tryb USB

UWAGI: Dobre przewody uziemiające eliminują większość zakłóceń elektrycznych i wymagają dobrego kontaktu z metalowymi elementami maski samochodu. Aby zapewnić dobry kontakt z powierzchnią maski, należy usunąć z niej plask, rdzę i farbę.

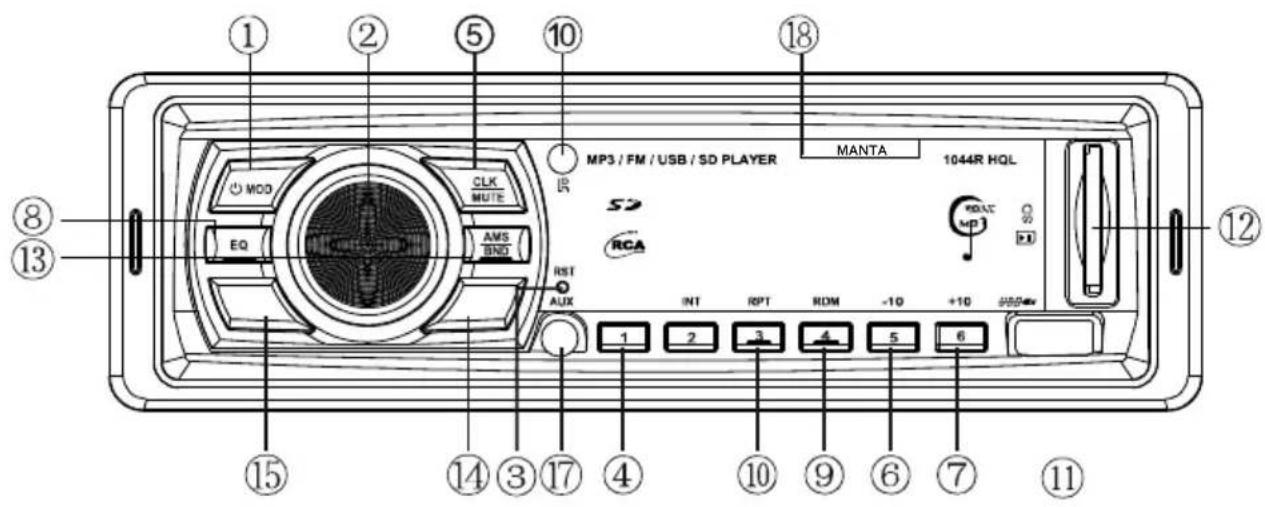

Podstawowe funkcje panela

Przyciśnięcie powoduje włączenie urządzenia, dłuższe wciśnięcie powoduje wyłączenie urządzenia.

Przy włączonym urządzeniu, wciskanie powoduje zmianę trybów: USB-SD-FM.

Dodatkowe wejście dla zewnętrznych urządzeń audio, np odtwarzaczy CD- (AUX)-usb

2 Pokrętło GŁOŚNOŚCI

Głośność należy regulować korzystając z pokrętła VOL na panelu lub przycisków VOL-/VOL+ na pilocie.

3 Reset

Przycisk umożliwiający reset urządzenia. Przyciśnięcie powoduje reset wszystkich systemów. Wszelkie informacje wróca do ustawień fabrycznych.

4 Pause

1/ Przycisk ▶

W trybie radiowym krótkie przyciśnięcie powoduje wybór stacji ustawionej jako nr 1, dłuższe przyciśnięcie spowoduje ustawienie aktualnej częstotliwości na stacji nr 1:

W trybach USB/SD, krótkie przyciśnięcie wstrzymuje lub ponownie rozpoczyna odtwarzanie.

5 CLOCK/MUTE (ZEGAR/WYCISZENIE)

Krótkie przyciśnięcie spowoduje wyświetlenie się zegara. Po 10 sekundach wyświetlacz wróci do zwykłego trybu wyświetlania: Dłuższe przyciśnięcie spowoduje przejście do trybu ustawiania zegara. Ustawienie godzin i minut możliwe jest poprzez przekręcanie pokrętła VOL na panelu lub przyciskanie przycisków VOL-VOL+ na pilocie podczas gdy migają odpowiednie ikonki. Jeśli nie zostaną podjęte takie działania, po 5 sekundach tryb ustawiania zegara wyłączyć się. Krótkie wciśnięcie przycisku powoduje wyciszenie urządzenia lub ponowne włączenie głosu.

6.7: +10/-10

W trybie radiowym, krótkie wciśnięcie powoduje wywołanie stacji nr 5 lub nr 6, dłuższe przyciśnięcie spowoduje ustawienie aktualnej częstotliwości na stacji nr 5 lub nr 6: W trybach USB/SD krótkie wciśnięcie umożliwia odtworzenie następnych 10 piosenek.

8.Band Buon (Przycisk Pasma)

W trybie radiowym, krótkie wciśnięcie powoduje wybór pomiędzy FM1-FM2-FM3, dłuższe przyciśnięcie spowoduje wyszukanie stacji o silnym sygnale i rozpoczęcie odtwarzania pierwszej z nich.

9. Przycisk RDM

W trybie radiowym, należy krótko przycisnąć, aby odtwarzać stację ustawioną na nr 3, dłuższe naciśnięcie spowoduje ustawienie aktualnej częstotliwości na stacji nr 3: W trybie USB/SD, należy nacisnąć, aby odtwarzać utwory losowo lub według kolejności.

10. Przycisk RPT

W trybie radiowym, należy krótko przycisnąć, aby odtwarzać stację ustawioną na nr.2, dłuższe naciśnięcie spowoduje ustawienie aktualnej częstotliwości na stacji nr.2:

W trybie USB/SD, należy wciskać, aby powtórzyć jedną lub wszystkie utwory.

11.Wejście USB
12. Wejście SD
13. Przycisk LOUD/EQ

Wciskanie przycisku LOUD/EQ umożliwia zmianę trybów POP-CLAJAZ-FLAT.

14/15.

W trybie radiowym, należy krótko przycisnąć przycisk, aby zwiększyć lub zmniejszyć częstotliwość o 0,1 MHz (EUR FM), przytrzymać dłużej, aby wyszukać następną stację na wyższej lub niższej częstotliwości i ją odtwarzać.

W trybie USB/SD/AUX nacisnąć, aby odtworzyć następny utwór.

16 Okno zdalnego odtwarzania

17 AUX IN

Umożliwia podłączenie kompatybilnego, zewnętrznego urządzenia audio, np. odtwarzacza Mp3 lub CD.

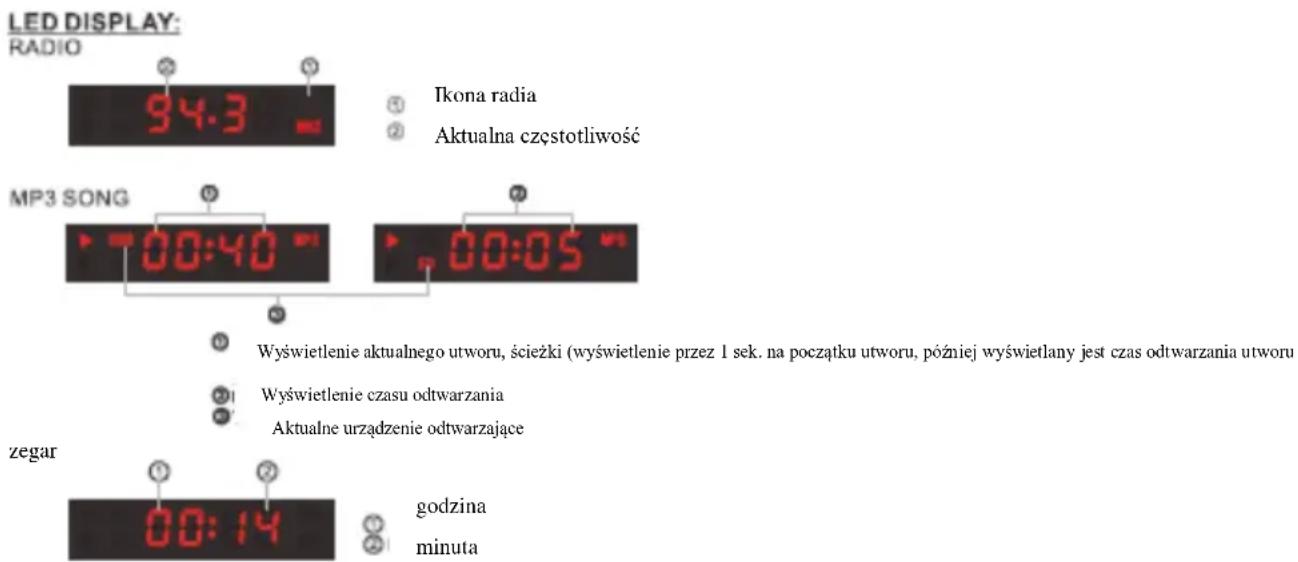

18 Zawartość Wyświetlacza LED

LED DISPLAY: RADIO 94.3 Ikona radia Aktualna częstotliwość MP3 SONG 00:40 00:05 Wyswietlenie aktualnego utworu, ścieżki (wyświetlenie przez 1 sek. na początku utworu, później wyświetlany jest czas odtwarzania utworu Wyswietlenie czasu odtwarzania Aktualne urządzenie odtwarzające zegar 00:14 godzina minuta

FUNKCJE PILOTA

1 Przycisk ⏻ : Wciśnięcie powoduje włączenie/wyłączenie sprzętu.
2 Przycisk trybów MODE:

Przyciskanie powoduje przeskakiwanie pomiędzy następującymi trybami: USB-SD-FM-AUX-USB.

3 Przycisk 📋 : Przyciśnięcie powoduje wyłączenie/ponowne włączenie odtwarzania w standardowej głośności:
4 Przycisk ▶ W trybach USB/SD, krótkie powtarzalne naciskanie powoduje wstrzymanie/ponowne odtwarzanie. W trybie radiowym, wciśnięcie powoduje automatyczne wyszukiwanie i zapisywanie stacji radiowych.
5 Przycisk ◀◀/▶▶ :

W trybie MP3 krótkie przyciśnięcie powoduje odtwarzanie poprzedniej/następnego utworu, dłuższe wciśnięcie w szybkim tempie przesuwa utwór do tyłu/przodu; W trybie radiowym, służy do wyszukiwania stacji radiowych na wyższych lub niższych częstotliwościach.

6 Przycisk EQ: Przyciskanie umożliwia wybór pomiędzy następującymi efektami EQ:ROCK-POP-CLASS.
7 Przycisk - /+: Umożliwia regulację poziomu głośności.
8 Przycisk: W trybach USB/SD przyciskanie umożliwia zmianę trybu powtarzania: powtórz jeden utwór /wszystkie utwory.
9 Przycisk U/SD: Kolejne przyciskanie powoduje zmianę trybów: USB-SD-USB.
10 Przyciski numeryczne 0-9 oraz „Enter”: Przyciskanie umożliwia wybór utworów o numerach od 1 do. 999. Np, wciśnięcie „5” „6”, “Enter”, powoduje wybór utworu nr 56.

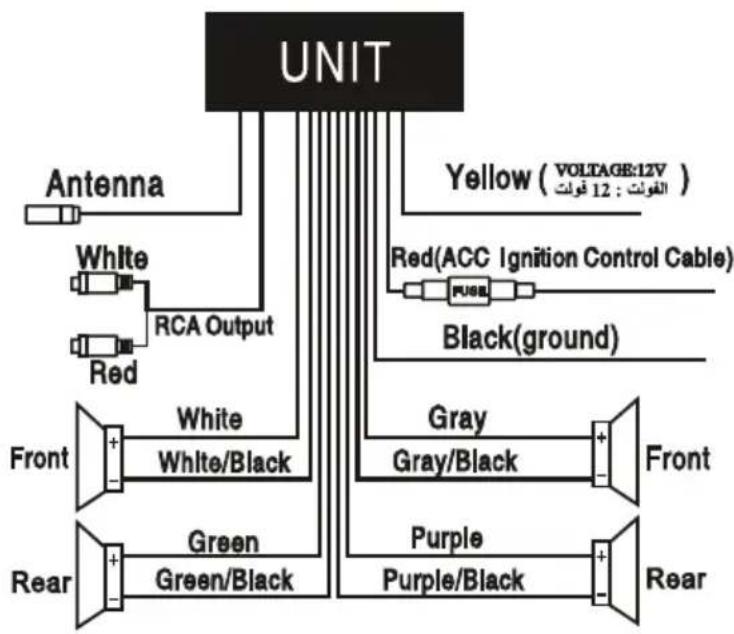

PODŁACZENIE PRZEWODÓW

ACC ignition control cable – kabel ACC kontroli zapłonu

Grey – szary

Purple - filoetowy

UWAGA

• Aby uniknąć porażenia prądem elektrycznym, urządzenia nie należy wystawiać na oddziaływanie wody.
• Aby umożliwiać odpowiednią wentylację, wokół urządzenia należy zachować odpowiednie minimalny odstęp.
• Wentylacji nie należy zakłócać poprzez umieszczanie na otworach wentylacyjnych innych przedmiotów, np. gazet, obrusów lub zasłon, itp.
• W pobliżu urządzenia nie mogą się znajdować źródła otwartego ognia.
• Urządzenie dostosowane do eksploatacji w klimacie tropikalnym i umiarkowanym

Prawidłowa utylizacja urządzenia.

To oznaczenie informuje, że produktu nie należy utylizować wraz z odpadami z gospodarstw domowych w całej Unii Europejskiej. Aby uniknąć ewentualnych szkód dla środowiska i człowieka spowodowanych niekontrolowaną utylizacją odpadów, należy poddawać je odpowiedzialnemu odzyskowi w celu zadbania o zrównoważone ponowne wykorzystanie surowców materiałowych.

Aby zwrócić wykorzystane urządzenie, należy skorzystać z odpowiednich systemów zwrotu i zbiórki odpadów lub kontaktować się ze sprzedawcą urządzenia. W takim punkcie istnieje możliwość poddania wyrobu odzyskowi w sposób bezpieczny dla środowiska.

Uwaga!

Konstrukcja produktu i parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych, oprogramowania oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktu. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności tytułem odszkodowania za jakiekolwiek nieścisłości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika.

tel: [phone] lub e-mail: [e-mail]

od poniedziałku do piątku w godz. 9.00-17.00

Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia.
