RS4503 - Radio de coche Manta - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radio para coche
Marca	Manta
Modelo	RS4503
Formato	1-DIN
Pantalla	Pantalla LED
Alimentación	12 V CC
Bandas de frecuencia de radio	FM1, FM2, FM3 (87,5–108 MHz)
Medios compatibles	Memoria USB, tarjeta SD, AUX
Formatos de audio	MP3
Modos de ecualizador	POP, CLASS, JAZZ, FLAT
Funciones de reproducción	Reproducción aleatoria (RDM), Repetición (RPT)
Control de volumen	Perilla y control remoto
Control remoto	incluido
Conexiones frontales	USB, ranura para tarjeta SD, entrada AUX
Salidas de audio	RCA (Frontal y Trasero)
Conexión de antena	IEC
Visualización de la hora	sí
Botón de reinicio	sí, para restablecer a los valores de fábrica
Contenido del paquete	Radio para coche, control remoto, marco de montaje, mazo de cables, manual de instrucciones

Preguntas frecuentes - RS4503 Manta

¿Cómo enciendo y apago la radio?

Presione brevemente el botón MODE (⏻) para encender el dispositivo. Manténgalo presionado más tiempo para apagarlo.

¿Cómo ajusto la hora?

Mantenga presionado el botón CLK para acceder al modo de ajuste de hora. Gire la perilla VOL o presione los botones VOL+/VOL- en el control remoto para ajustar las horas y minutos. El ajuste se guarda automáticamente después de 5 segundos.

¿Cómo puedo guardar emisoras de radio?

Seleccione la frecuencia deseada y luego mantenga presionado uno de los botones de memoria (1–6) para guardar la emisora. Una pulsación breve recupera la emisora guardada.

¿Cómo cambio entre los modos de funcionamiento (USB, SD, FM, AUX)?

Presione brevemente el botón MODE (el mismo que encendido/apagado) para cambiar entre los modos USB, SD, FM y AUX.

¿Cómo ajusto el ecualizador?

Presione el botón LOUD/EQ para cambiar entre los modos de sonido POP, CLASS, JAZZ y FLAT.

¿Cómo conecto una memoria USB o una tarjeta SD?

Inserte la memoria USB en la entrada USB o la tarjeta SD en la ranura para tarjeta SD en la parte frontal de la radio. El dispositivo cambia automáticamente al modo USB/SD.

¿Cómo activo la reproducción aleatoria?

En el modo USB o SD, presione el botón RDM para activar o desactivar la reproducción aleatoria.

¿Cómo puedo controlar el volumen?

Gire la perilla VOL en el dispositivo o presione los botones VOL+/VOL- en el control remoto para ajustar el volumen.

¿Cómo restablezco el dispositivo a los valores de fábrica?

Presione el botón de reinicio con un objeto puntiagudo (por ejemplo, un bolígrafo). El dispositivo se reiniciará y todos los ajustes se restablecerán a los valores de fábrica.

¿Qué conexiones tiene la radio del coche?

Hay una conexión de antena, cables de alimentación (amarillo para 12V, rojo para ACC, negro para masa), cables de altavoces (blanco/negro, gris/negro, verde/negro, violeta/negro) y salidas RCA para altavoces delanteros y traseros.

MANUAL DE USUARIO RS4503 Manta

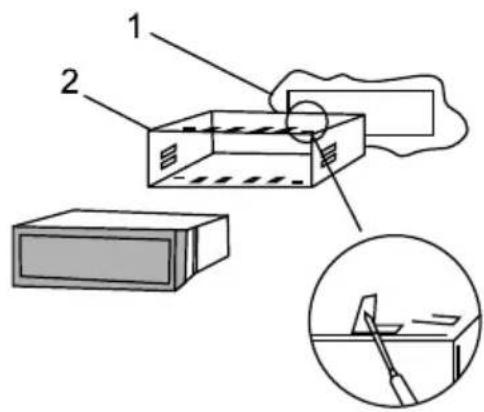

Preparar para montaje/desmontaje:

Colocar la tapa en el panel y apretar las pestañas a la derecha, adaptándolas al grosor del panel.

Los botones de acceso están situados a ambos lados y deben presionarse hasta desbloquearlos. Seguidamente, sacar el dispositivo

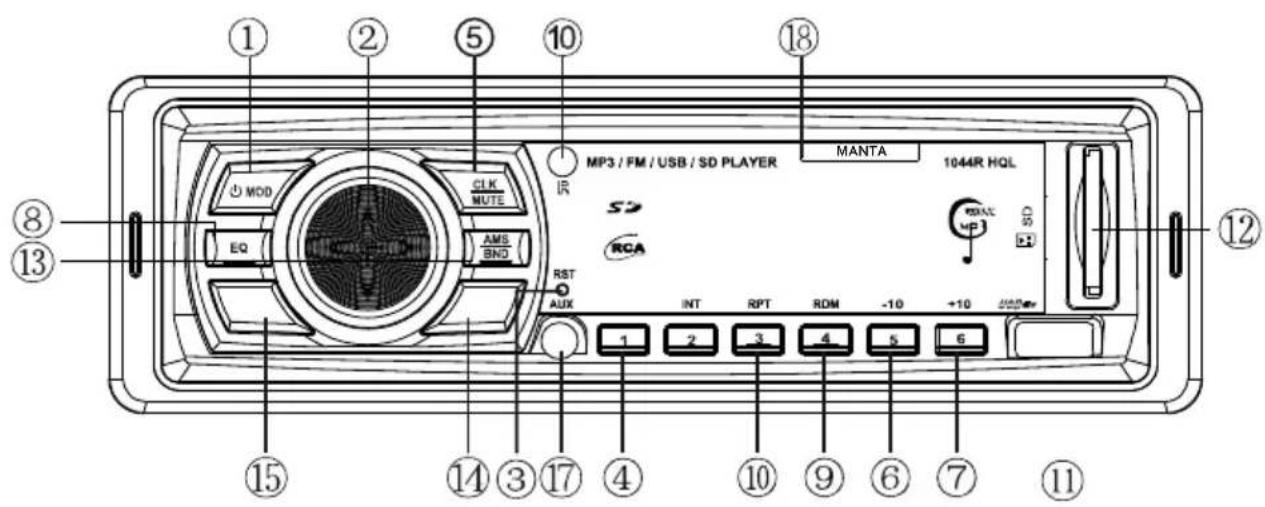

Ámbito básico de funcionamiento

Pulsar para conectar el dispositivo. Mantener pulsado, para apagar dispositivo. Pulsar con dispositivo conectado, para conmutar modos: USB-SD-FM.

Entrada complementaria para dispositivos audio externo, por ej.: reproductores CD- (AUX)-USB

2. Perilla de VOLUMEN

Ajustar el volumen con la perilla VOL, situada en el panel o con los botones VOL - / VOL + del mando a distancia.

3. Reset

El botón permite resetear el dispositivo. Pulsar, para resetear todos los sistemas. El dispositivo recupera los ajustes de fábrica.

4. Pausa

1/ Botón ▶II

En modo de radio, pulsar una vez para elegir emisora programada en núm. 1, mantener pulsado, para ajustar la frecuencia actual en emisora núm. 1. En modos USB/SD, pulsar una vez para detener o iniciar reproducción.

5. RELOJ/SILENCIAR (CLOCK/MUTE)

Pulsar brevemente, para mostrar reloj. Después de 10 segundos, la pantalla vuelve a modo normal.

Mantener pulsado, para pasar a modo de ajuste del reloj. Ajustar hora y minutos, con la perilla VOL o botones VOL - / VOL + del mando a distancia, mientras parpadean los iconos correspondientes. Si no se realiza ninguna acción, transcurridos 5 segundos, el modo de ajuste del reloj se apagará. Pulsar brevemente el botón, para silenciar o recuperar sonido.

6.7: +10/-10

En modo de radio, pulsar brevemente, para pasar a emisora núm. 5 o núm. 6. Mantener pulsado, para ajustar la frecuencia actual en emisora núm. 5 o núm. 6. En modos USB/SD, pulsar brevemente, para reproducir 10 canciones seguidas.

8. Botón de Frecuencia (Band Buon)

En modo radio, pulsar brevemente, para elegir entre frecuencias FM1-FM2-FM3, mantener pulsado para buscar emisoras con señal fuerte y empezar a sintonizar la primera de ellas.

9.4 Botón RDM

En modo de radio, pulsar brevemente, para pasar a emisora núm. 3. Mantener pulsado, para ajustar la frecuencia actual en emisora núm. 3. En modos USB/SD, pulsar brevemente, para reproducir temas aleatoriamente o según orden determinado.

10.3 Botón RPT

En modo de radio, pulsar brevemente, para pasar a emisora núm. 2. Mantener pulsado, para ajustar la frecuencia actual en emisora núm.2. En modos USB/SD, pulsar brevemente, para reper uno o todos los temas.

1. Entrada USB

2. Entrada SD

3. Botón LOUD/EQ

Pulsar el botón LOUD/EQ para cambiar modos POP-CLA-JAZ-FLAT.

14/15.

En modo de radio, pulsar brevemente, para aumentar o reducir la frecuencia en 0,1 MHz (EUR FM), mantener pulsado, para buscar siguiente emisora, en frecuencia más alta o baja y empezar a sintonizarla.

En modo USB/SD/AUX pulsar, para reproducir siguiente tema.

1. Ventana de reproducción remota

2. AUX IN

Permite conectar un dispositivo audio externo, plenamente compatible, por ej.: reproductor MP3 o CD.

1. Contenido de Pantalla LED

FUNCIONES DEL MANDO

1 Botón ⏻ : Pulsar para conectar/apagar el dispositivo.
2 Botón de modos:

3 Botón 📋: Pulsar, para apagar/conectar nuevamente el dispositivo, con volumen estándar.
4. Botón ▶ En modos USB/SD, pulsar brevemente para detener/reiniciar reproducción. En modo de radio, pulsar para iniciar la búsqueda automáca y memorización de emisoras de radio.
5 Botón : En modo MP3, pulsar brevemente para empezar a reproducir tema anterior/siguiente. Mantener pulsado, para avanzar/retroceder rápidamente. En modo de radio, sirve para buscar emisoras de radio en frecuencias superiores/inferiores.
6 Botón EQ: Pulsar, para elegir siguientes efectos de sonido EQ: ROCK-POP-CLASS.

7 Botón - /+: Permite ajustar el nivel del volumen.
8 Botón: En modos USB/SD, pulsar cambiar modo de reproducción: reper un tema/todos los temas.
9 Botón U/SD: Pulsar, para conmutar diferentes modos: USB-SD-USB.
10. Botones numéricos 0-9 y "Enter": Pulsar, para elegir temas con número de 1 hasta 999. Por ej.: pulsar "5" "6" "Enter", para elegir tema con núm. 56.

CONEXIÓN DE CABLES

Antenna - antenna

RCA output – salida RCA

White - blanco

Red - rojo

Front - frente

Black - negro

Rear - atrás

Green - verde

Yellow - amarillo

ACC ignition control cable – cable ACC control de ignición

Grey - Gris

Purple - Violeta
