RS4503 - Autoradio Manta - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Autoradio
Marca	Manta
Modello	RS4503
Formato	1-DIN
Display	Display LED
Alimentazione	12 V CC
Gamme di frequenza radio	FM1, FM2, FM3 (87,5–108 MHz)
Supporti supportati	Chiavetta USB, scheda SD, AUX
Formati audio	MP3
Modalità equalizzatore	POP, CLASS, JAZZ, FLAT
Funzioni di riproduzione	Riproduzione casuale (RDM), Ripetizione (RPT)
Controllo volume	Manopola e telecomando
Telecomando	incluso nella confezione
Connessioni frontali	USB, slot per scheda SD, ingresso AUX
Uscite audio	RCA (anteriori e posteriori)
Connettore antenna	IEC
Display orario	sì
Pulsante di reset	sì, per ripristinare le impostazioni di fabbrica
Contenuto della confezione	Autoradio, telecomando, telaio di montaggio, cablaggio, manuale di istruzioni

Domande frequenti - RS4503 Manta

Come accendere e spegnere la radio?

Premere brevemente il pulsante MODE (⏻) per accendere l'apparecchio. Tenerlo premuto più a lungo per spegnerlo.

Come impostare l'ora?

Tenere premuto il pulsante CLK per entrare nella modalità di impostazione dell'ora. Ruotare la manopola VOL o premere i tasti VOL+/VOL- sul telecomando per impostare ore e minuti. L'impostazione viene salvata automaticamente dopo 5 secondi.

Come memorizzare le stazioni radio?

Selezionare la frequenza desiderata e tenere premuto uno dei pulsanti di memoria (1–6) per memorizzare la stazione. Una breve pressione richiama la stazione memorizzata.

Come cambiare tra le modalità operative (USB, SD, FM, AUX)?

Premere brevemente il pulsante MODE (lo stesso di accensione/spegnimento) per passare tra le modalità USB, SD, FM e AUX.

Come impostare l'equalizzatore?

Premere il pulsante LOUD/EQ per passare tra le modalità sonore POP, CLASS, JAZZ e FLAT.

Come collegare una chiavetta USB o una scheda SD?

Inserire la chiavetta USB nell'ingresso USB o la scheda SD nello slot per scheda SD sul fronte della radio. L'apparecchio passa automaticamente in modalità USB/SD.

Come attivare la riproduzione casuale?

In modalità USB o SD, premere il pulsante RDM per attivare o disattivare la riproduzione casuale (shuffle).

Come regolare il volume?

Ruotare la manopola VOL sull'apparecchio o premere i tasti VOL+/VOL- sul telecomando per regolare il volume.

Come ripristinare le impostazioni di fabbrica?

Premere il pulsante Reset con un oggetto appuntito (ad esempio una penna). L'apparecchio si riavvia e tutte le impostazioni vengono ripristinate ai valori di fabbrica.

Quali connettori ha l'autoradio?

Sono presenti un connettore antenna, cavi di alimentazione (giallo per 12V, rosso per ACC, nero per massa), cavi altoparlanti (bianco/nero, grigio/nero, verde/nero, viola/nero) e uscite RCA per altoparlanti anteriori e posteriori.

MANUALE UTENTE RS4503 Manta

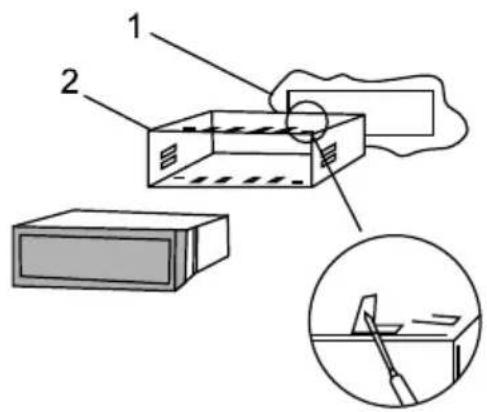

Preparazione al montaggio/allo smontaggio:

Il coperchio deve essere posizionato sul pannello e in seguito abbassato verso destro adattandosi allo spessore dello stesso.

I morsetti sono posizionati in entrambe le parti e bisogna premere fino a quando non si sbloccano. Successivamente bisogna estrarre il dispositivo.

Funzionamento base del dispositivo

Premendo si accende il dispositivo, tenendo premuto si provoca lo spegnimento. Quando il dispositivo è acceso premendo si possono effettuare cambiamenti di modalità : USB-SD-FM. Ingresso aggiuntivo per dispositivi audio esterni, per esempio lettori CD- (AUX)-usb

2 Manopola VOLUME

Il volume deve essere regolato utilizzando la manopola VOL sul pannello o i tasti VOL-/VOL+ sul telecomando.

3 Reset

Tasto che permette di resettare il dispositivo. Premendolo si provoca il reset di tutti i sistemi. Tutte le informazioni tornano alle modalità di fabbrica.

4 Pause

1/ Tasto ▶II.

In modalità radio premendo il tasto si seleziona la stazione impostata come nr 1, tenendo premuto si imposta l'attuale frequenza sulla stazione nr 1:

Nelle modalità USB/SD premendo brevemente si ferma o si fa ripartire la riproduzione.

5 CLOCK/MUTE (OROLOGIO/MUTO)

Premendo brevemente si illumina l'orologio. Dopo 10 secondi lo schermo torna alla sua solita modalità d'illuminazione:

Tenendo premuto più a lungo si passa alla modalità d'impostazione dell'orologio.

L'impostazione delle ore e dei minuti è possibile tramite l'utilizzo della manopola VOL sul pannello o premendo i tasti VOL-VOL+ sul telecomando quando le appropriate icone lampeggiano. Se non viene fatto nulla di tutto ciò, dopo 5 secondi la modalità d'impostazione dell'orologio si spegne. Premendo brevemente si mette in modalità muta il dispositivo o si riattiva il volume.

6.7: +10/-10

In modalità radio premendo brevemente si passa alle stazioni nr 5 o nr 6, tenendo premuto si imposta l'attuale frequenza sulle stazioni nr 5 o nr 6. Nelle modalità USB/SD premendo brevemente di attiva la riproduzione delle 10 canzoni successive.

8.Band Button (Tasto Fascia)

In modalità radio premendo brevemente si sceglie tra FM1-FM2-FM3, tenendo premuto si cercano stazioni con segale forte e si inizia la riproduzione della prima di esse.

9. /Tasto RDM

In modalità radio è necessario premere brevemente per riprodurre le stazioni impostate sul nr. 3, tenendo premuto si imposta l'attuale frequenza sulla stazione nr. 3. In modalità USB/SD è necessario premere per riprodurre i pezzi casualmente o secondo il proprio ordine.

10. Tasto RPT

In modalità radio è necessario premere brevemente per riprodurre la stazione impostata sul nr. 2, tenendo premuto si imposta l'attuale frequenza sulla stazione nr. 2.

In modalità USB/SD bisogna premere per ripetere uno o tutti i pezzi.

11.Ingresso USB

12.Uscita SD

13 Tasto LOUD/EQ

Premendo il tasto LOUD/EQ si possono cambiare le modalità POP-CLA-JAZ-FLAT.

14/15.

In modalità radio bisogna premere brevemente per aumentare o abbassare la frequenza di 0,1 MHz(EUR FM), tenere premuto per cercare la stazione successiva con frequenza più alta o più bassa per poi riprodurla.

In modalità USB/SD/AUX premere riprodurre il pezzo successivo.

16 Finestra riproduzione remota

17 AUX IN

Permette il collegamento di un dispositivo audio esterno compatibile, per esempio un lettore Mp3 o CD.

18 Valore dello schermo LED

FUNZIONI DEL TELECOMANDO

1 Tasto: ⏻ Premendo si accende/spegne il dispositivo.
2 Tasto delle modalità:

Premendo si passa da una modalità all'altra tra : USB-SD-FM-AUX-USB.

3 Tasto 📂 : Premendo si spegne/accende nuovamente la riproduzione con volume standard.
4 Tasto ▶ Nelle modalità USB/SD premendo brevemente si interrompe/riprende la riproduzione. In modalità radio premendo si attiva la ricerca automatica e il salvataggio delle stazioni radio.

5 Tasto ◀◀/▶▶ :

In modalità MP3 premendo brevemente si riproduce il pezzo

precedente/successivo, tenendo premuto si manda avanti/indietro velocemente; in modalità radio serve per cercare stazioni radio con frequenza più alta o più bassa.

6 Tasto EQ: Premendo si può scegliere tra i seguenti effetti EQ:ROCK-POP-CLASS.
7 Tasto - /+: Permette di regolare il volume.
8 Pasto: Nelle modalità USB/SD il tasto permette di cambiare la modalità di riproduzione: ripeti un pezzo/tutti i pezzi.
9 Tasto U/SD: Premendo nuovamente si cambiano le modalità: USB-SD-USB.
10 Tasti numerici 0-9 e „Enter”: Premendo è possibile scegliere pezzi compresi tra 01 e 999. Per esempio premendo „5“,6“,Enter,, si sceglie il pezzo nr 56.

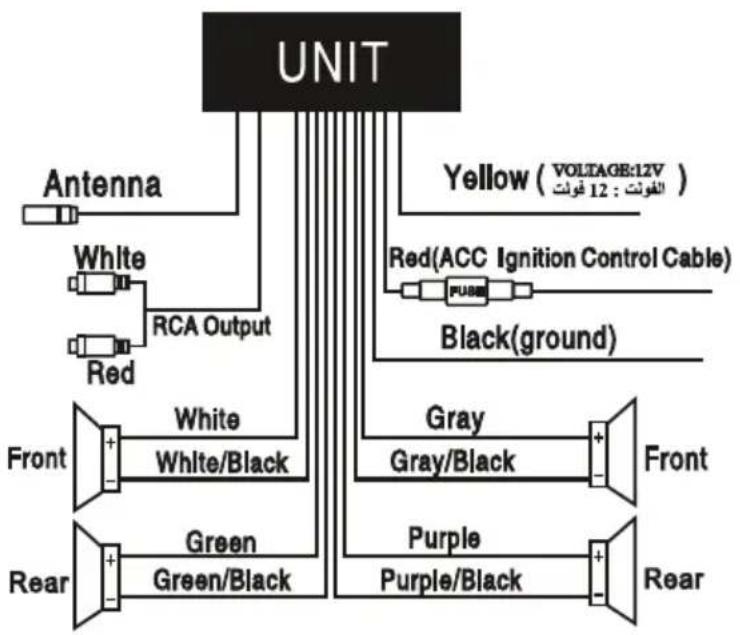

COLLEGAMENTO CAVI

Antenna- antenna

RCA output – uscita RCA

White - bianco

Red - rosso

Front – parte anteriore

Black - nero

Rear - retro

Green - verde

Yellow – giallo

ACC controllo accensione

Grey – grigio

Purple - vio
