Тип продукта	Автомагнитола
Бренд	Manta
Модель	RS4503
Форм-фактор	1-DIN
Дисплей	LED-дисплей
Питание	12 В постоянного тока
Диапазоны радиочастот	FM1, FM2, FM3 (87,5-108 МГц)
Поддерживаемые носители	USB-флешка, SD-карта, AUX
Аудиоформаты	MP3
Режимы эквалайзера	POP, CLASS, JAZZ, FLAT
Функции воспроизведения	Случайное воспроизведение (RDM), Повтор (RPT)
Регулировка громкости	Ручка и пульт ДУ
Пульт ДУ	входит в комплект поставки
Передние разъемы	USB, слот для SD-карты, AUX-вход
Аудиовыходы	RCA (передние и задние)
Антенный разъем	IEC
Отображение времени	да
Кнопка сброса	да, для сброса на заводские настройки
Комплектация	Автомагнитола, пульт ДУ, установочная рамка, жгут проводов, инструкция по эксплуатации

Часто задаваемые вопросы - RS4503 Manta

Как включить и выключить радио?

Коротко нажмите кнопку MODE (⏻), чтобы включить устройство. Удерживайте ее дольше, чтобы выключить.

Как установить время?

Удерживайте кнопку CLK дольше, чтобы войти в режим настройки времени. Поверните ручку VOL или нажмите кнопки VOL+/VOL- на пульте ДУ, чтобы установить часы и минуты. Настройка автоматически сохранится через 5 секунд.

Как сохранить радиостанции?

Выберите нужную частоту, затем удерживайте одну из кнопок памяти (1-6) дольше, чтобы сохранить станцию. Короткое нажатие вызывает сохраненную станцию.

Как переключаться между режимами работы (USB, SD, FM, AUX)?

Коротко нажмите кнопку MODE (та же, что и включение/выключение), чтобы переключаться между режимами USB, SD, FM и AUX.

Как настроить эквалайзер?

Нажмите кнопку LOUD/EQ, чтобы переключаться между звуковыми режимами POP, CLASS, JAZZ и FLAT.

Как подключить USB-флешку или SD-карту?

Вставьте USB-флешку в USB-вход или SD-карту в слот для SD-карты на передней панели радио. Устройство автоматически переключится в режим USB/SD.

Как включить случайное воспроизведение?

В режиме USB или SD нажмите кнопку RDM, чтобы включить или выключить случайное воспроизведение (Shuffle).

Как регулировать громкость?

Поверните ручку VOL на устройстве или нажмите кнопки VOL+/VOL- на пульте ДУ, чтобы настроить громкость.

Как сбросить устройство на заводские настройки?

Нажмите кнопку сброса острым предметом (например, ручкой). Устройство перезагрузится, и все настройки будут сброшены на заводские.

Какие разъемы есть у автомагнитолы?

Есть антенный разъем, кабели питания (желтый для 12В, красный для ACC, черный для массы), кабели динамиков (белый/черный, серый/черный, зеленый/черный, фиолетовый/черный) и выходы RCA для передних и задних динамиков.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RS4503 Manta

Инструкция использования

Подготовка к монтажу/демонтажу:

Поместить крышку на панели и согнуть зажимы с правой стороны, подогнав их к толщине панели.

Кнопки доступа, расположенные с обеих сторон, нужно нажимать до момента их разблокировки. Затем извлечь устройство.

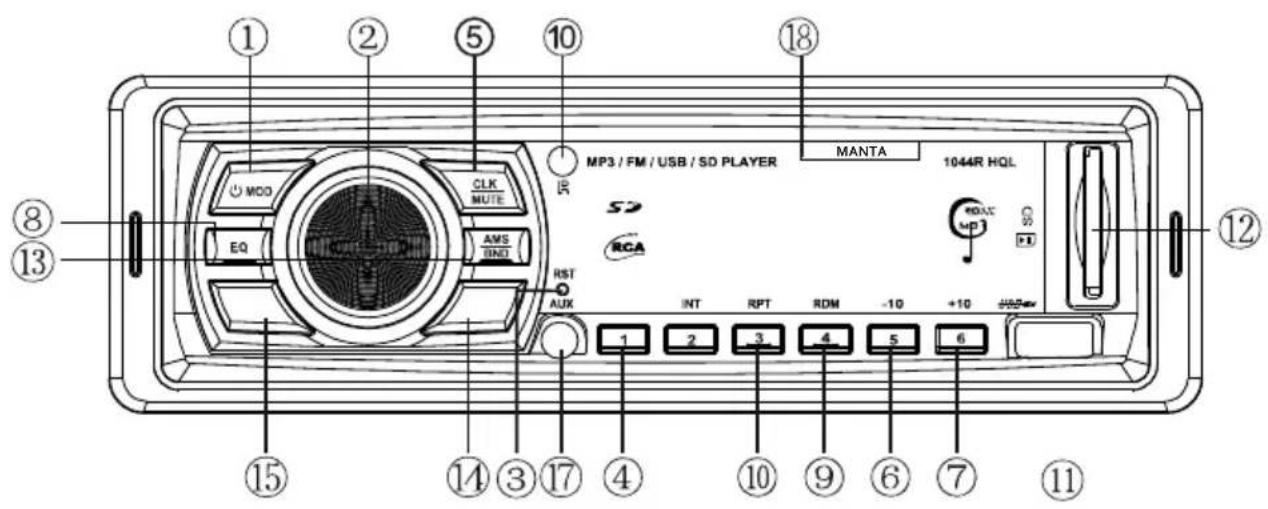

Основная область действия

Нажатие приводит к включению устройства, долгое нажатие приводит к выключению устройства.

При включенном устройстве нажатие приводит к изменению режимов: USB-SD-FM.

Дополнительный разъем для внешних аудиоустройств, например, плееров CD- (AUX)-usb

2 Регулятор ГРОМКОСТИ

Громкость следует регулировать с помощью регулятора VOL на панели или кнопок VOL-/VOL+ на пульте.

3 Reset

Кнопка, позволяющая перезагрузить устройство. Нажатие приводит к перезагрузке всех систем. Вся информация вернется к заводским настройкам.

4 Pause

1/ Кнопка ▶II

В режиме радио короткое нажатие приводит к выбору станции, настроенной в качестве № 1; долгое нажатие приводит к настройке текущей частоты на канале № 1:

В режимах USB/SD короткое нажатие останавливает или повторно начинает воспроизведение.

5 CLOCK/MUTE (ЧАСЫ/ОТКЛЮЧЕНИЕ ЗВУКА)

Короткое нажатие приводит к появлению часов на экране. Через 10 секунд дисплей вернется в обычный режим отображения:

Долгое нажатие вызовет переход в режим настройки часов. Настройка часов и минут возможна с помощью поворота регулятора VOL на панели или нажатия кнопок VOL-VOL+ на пульте, пока мигают соответствующие значки.

Короткое нажатие кнопки приводит к отключению звука устройства или повторному включению звука.

6.7: +10/-10

В режиме радио короткое нажатие вызывает станцию № 5 или № 6; долгое нажатие вызывает настройку текущей частоты на каналы № 5 и № 6: В режимах USB/SD короткое нажатие позволяет прослушать следующие 10 песен.

8.Band Button (Кнопка выбора диапазона)

В режиме радио короткое нажатие вызывает выбор между FM1-FM2-FM3; долгое нажатие вызывает поиск станций с сильным сигналом и начинает воспроизведение первой из них.

9. Кнопка RDM

В режиме радио, нужно коротко нажать, чтобы воспроизвести станцию, установленную на № 3; долгое нажатие приведет к настройке текущей частоты на канале № 3: В режиме USB/SD, нужно нажать, чтобы воспроизвести произведения в случайном порядке или по очереди.

10. Кнопка RPT

В режиме радио, нужно коротко нажать, чтобы воспроизвести станцию, установленную на № 2; долгое нажатие приведет к настройке текущей частоты на канале № 2:

В режиме USB/SD, нужно нажать, чтобы повторить одно или все произведения.

11.Разъем USB

12.Разъем SD

13.Кнопка LOUD/EQ

Нажатие кнопки LOUD/EQ позволяет сменить режим POP-CLA-JAZ-FLAT.

14/15.

В режиме радио, нужно коротко нажать кнопку, чтобы увеличить или уменьшить частоту на 0,1 МГц(EUR FM); удерживать, чтобы найти следующую станцию на более высокой или низкой частоте и воспроизвести ее.

В режиме USB/SD/AUX нажать, чтобы воспроизвести следующее произведение.

16 Окно дистанционного воспроизведения

17 AUX IN

Позволяет подключать совместимое внешнее аудиоустройство, например, плеер Мр3 или CD.

18 Содержание светодиодного дисплея

ФУНКЦИИ ПУЛЬТА

1 Кнопка ⏻ : Нажатие приводит к включению/выключению устройства.
2 Кнопка режимов:

Нажатие приводит к переходу между следующими режимами: USB-SDFM-AUX-USB.

3 Кнопка 📂 : Нажатие приводит к выключению/повторному включению воспроизведения на стандартной громкости:
4 Кнопка ▶ В режимах USB/SD, короткое повторное нажатие приводит к остановке/повторному воспроизведению. В режиме радио, нажатие приводит к автоматическому поиску и сохранению радиостанций.
5 Кнопка ◀◀/▶▶ :

В режиме МРЗ короткое нажатие приводит к воспроизведению предыдущего/следующего произведения; долгое нажатие в быстром темпе перематывает произведение назад/вперед; В режиме радио, предназначена для поиска радиостанций на более высокой или низкой частоте.

6 Кнопка EQ: Нажатие позволяет выбрать между следующими эффектами EQ:ROCK-POP-CLASS.
7 Кнопка - /+: Позволяет регулировать уровень громкости.
8 ⇌ Кнопка: В режимах USB/SD нажатие позволяет менять режим повтора: повторить одно произведение / все произведения.
9 Кнопка U/SD: Последующее нажатие вызывает смену режима: USB-SD-USB.

10 Цифровые кнопки 0-9 и „Enter”: Нажатие позволяет выбрать произведения под номерами от 1 до. 999. Например, нажатие „5”, „6”, „Enter“, приводит к выбору произведения № 56.

ПОДКЛЮЧЕНИЕ ПРОВОДОВ

Antenna – антенна

RCA output -разъем RCA

White - белый

Red – красный

Front – передний

Black – черный

Rear – задний

Green - зеленый

Yellow – желтый

ACC ignition control cable – кабель контроля зажигания ACC

Grey - серый

Purple - фиолетовый
