BEDIENUNGSANLEITUNG RS4503 Manta

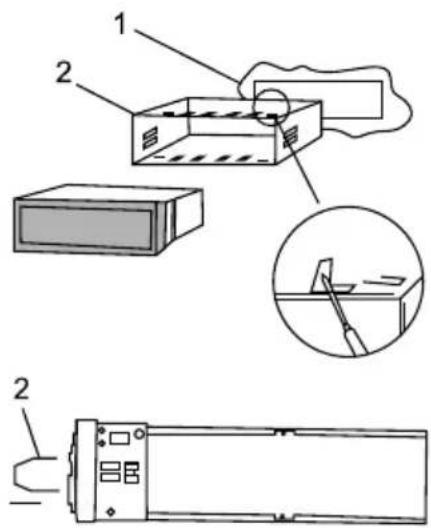

Vorbereitung auf die Montage/Demontage:

Bringen Sie die Abdeckung des Paneels an und biegen Sie die Klemmen rechts passend zur Stärke des Paneels ein.

Die Zugangstasten, die sich an beiden Seiten befinden, sind bis zu deren Entsperrung zu drücken. Nehmen Sie anschließend das Gerät heraus.

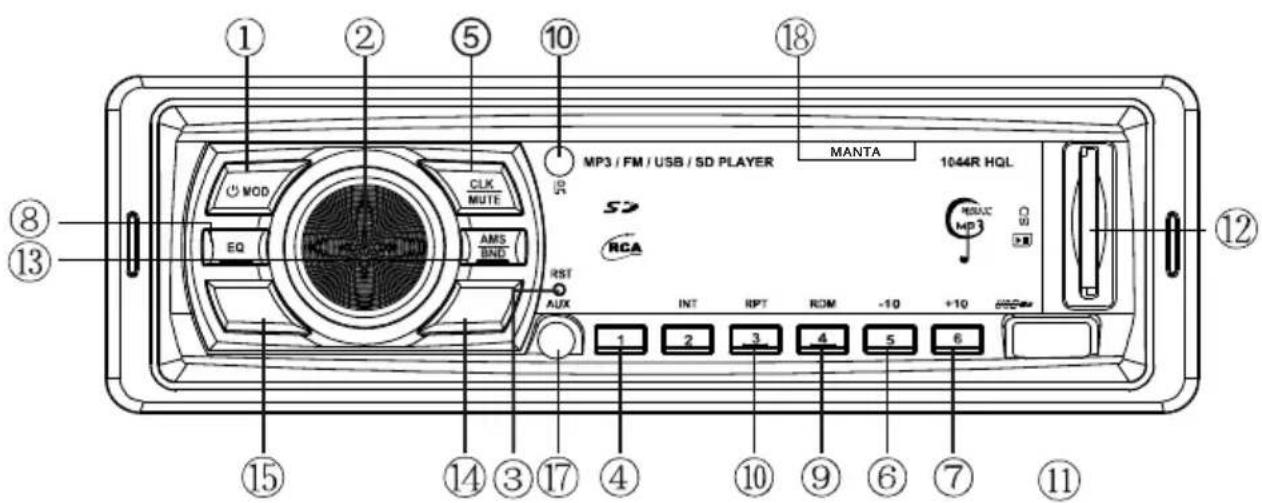

Hauptfunktionen

Ein kurzes Drücken der Taste hat das Einschalten des Geräts zur Folge, durch längeres Drücken schalten Sie das Gerät ab.

Drücken beim eingeschalteten Gerät hat das Wechseln zwischen den Modi zur Folge: USBSD-FM.

Zusatzeingang für externe Audiogeräte, z.B. CD- (AUX)-usb Player

2 LAUTSTÄRKE Drehknopf

Die Lautstärke wird mit dem VOL Drehknopf auf dem Paneel oder mit den VOL-/VOL+ Tasten auf der Fernbedienung eingestellt.

3 Reset

Die Taste für den Neustart des Geräts. Das Drücken hat einen Neustart aller Systeme zur Folge. Alle Angaben werden auf werkseitige Einstellungen zurückgesetzt.

4 Pause

1/▶Taste

Ein kurzes Drücken im Radiomodus hat die Wahl des als Nr. 1 voreingestellten

Radiosenders zur Folge, längeres Drücken wird die Einstellung der aktuellen Frequenz auf dem Sender Nr. 1 zur Folge haben:

In den USB/SD Modi hält ein kurzes Drücken die Wiedergabe an oder startet sie erneut.

Ein kurzes Drücken hat die Anzeige der Uhr zur Folge. Nach 10 Sekunden kehrt das Display zum normalen Anzeigemodus zurück:

Längeres Drücken wird den Übergang zum Uhreinstellungsmodus zur Folge haben. Die Einstellung von Stunden und Minuten ist möglich durch Drehen des VOL Drehknopfs auf dem Paneel oder Drücken der VOL-VOL+ Tasten auf der Fernbedienung beim Blinken von entsprechenden Icons möglich. Werden diese Handlungen nicht vollzogen, dann schaltet der Uhreinstellungsmodus nach 5 Sekunden ab. Ein kurzes Drücken auf die Taste schaltet den Ton des Geräts ab oder wiederholt ein.

6.7: +10/-10

Im Radiomodus hat ein kurzes Drücken die Einstellung des Senders Nr. 5 oder Nr. 6 zur Folge, ein längeres Drücken wird die Einstellung der aktuellen Frequenz auf dem Sender Nr. 5 oder Nr. 6 zur Folge haben: In den USB/SD Modi ermöglicht ein kurzes Drücken das Abspielen von den nächsten 10 Titeln.

8.Band Button (Bandtaste)

Im Radiomodus hat ein kurzes Drücken die Wahl zwischen FM1-FM2-FM3 zur Folge, ein längeres Drücken wird die Suche nach einem Sender mit einem starken Signal und den Start der Wiedergabe der ersten von ihnen zur Folge haben.

9. RDM Taste

Drücken Sie kurz im Radiomodus, um den unter der Nr. 3 eingestellten Sender anzuhören, ein längeres Drücken wird die Einstellung der aktuellen Frequenz unter dem Sender Nr. 3 zur Folge haben: Drücken Sie im USB/SD Modus, um die Titel zufällig oder der Reihenfolge nach abzuspielen.

10.3/ RPT Taste

Drücken Sie kurz im Radiomodus, um den unter der Nr. 2 eingestellten Sender anzuhören, ein längeres Drücken wird die Einstellung der aktuellen Frequenz unter dem Sender Nr. 2 zur Folge haben: Drücken Sie im USB/SD Modus, um einen oder alle Titel zu wiederholen.

11. USB Eingang

12. SD Eingang

13. LOUD/EQ Taste

Drücken der LOUD/EQ Taste ermöglicht den Wechsel zwischen den Modi POP-CLA-JAZ-FLAT.

14/15.

Drücken Sie die Taste kurz im Radiomodus, um die Frequenz um 0,1 MHz (EUR FM) zu erhöhen oder zu reduzieren, halten Sie länger gedrückt, um nach dem nächsten Sender auf höherer oder niedrigerer Frequenz zu suchen und ihn wiederzugeben.

Drücken Sie im USB/SD/AUX Modus, um den nächsten Titel wiederzugeben.

16 Fenster der Fernwiedergabe

17 AUX IN

Ermöglicht das Anschließen eines kompablen externen Audiogeräts, z.B. eines Mp3 oder CD Players.

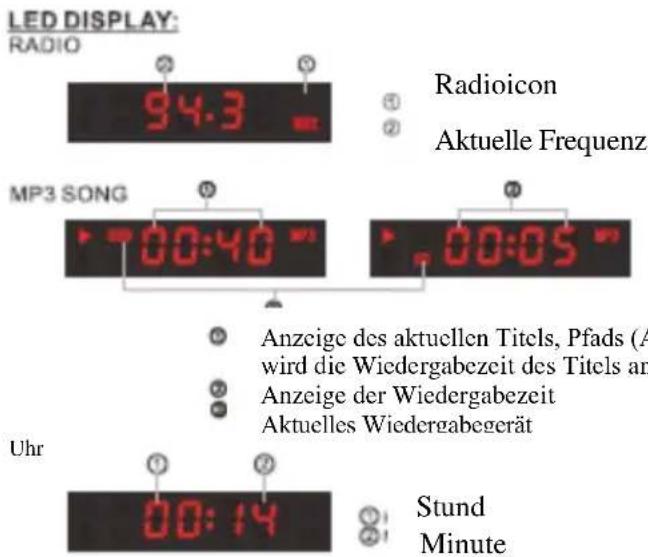

18 Inhalt der LED Anzeige

LED DISPLAY: RADIO 94.3 Radioicon Aktuelle Frequenz MP3 SONG 00:40" 00:05" Anzeige des aktuellen Titels, Pfads (A wird die Wiedergabezeit des Titels an Anzeige der Wiedergabezeit Aktuelles Wiedereabegerät Uhr 00:14 Stund Minute

FERNBEDIENUNGSFUNKTIONEN

1 Die Taste ⏻ : Ein einmaliges Drücken hat das Ein-/Ausschalten des Geräts zur Folge.
2 Modustaste:

Drücken hat den Wechsel zwischen folgenden Modi zur Folge: USB-SD-FM-AUX-USB.

3 Die Taste 📋 : Drücken hat das Ausschalten/wiederholtes Einschalten der Wiedergabe in der Standardlautstärke zur Folge:
4 Die Taste ▶ In den USB/SD Modi hat kurzes nacheinander wiederholtes Drücken die Anhaltung/weitere Wiedergabe zur Folge. Im Radiomodus hat das Drücken eine automatische Suche und Speicherung von Radiosendern zur Folge.

5 Die Taste :

Im MP3 Modus hat ein kurzes Drücken die Wiedergabe des vorherigen/nächsten Titels zur Folge, längeres Drücken spult den Titel in einem schnellen Tempo rückwärts/vorwärts; Im Radiomodus dient sie zur Suche nach Radiosendern mit höheren oder niedrigeren Frequenzen.

6 EQ Taste: Durch ihr Drücken kann zwischen folgenden EQ-Effekten gewählt werden: ROCK-POP-CLASS.
7 Die Taste - /+: Ermöglicht die Einstellung der Lautstärke.
8 ↩ Taste: In den USB/SD Modi ermöglicht ihr Drücken den Wechsel des Wiederholmodus: einen/alle Titel wiederholen.
9 Die U/SD Taste: Nacheinander folgendes mehrmaliges Drücken hat den Wechsel zwischen folgenden Modi zur Folge: USB-SD-USB.
10 Numerische Tasten 0-9 und „Enter“: Drücken ermöglicht die Wahl von Titeln mit den Nummern von 1 bis 999. Z.B. hat das Drücken von „5“ „6“ „Enter„ die Wahl des Titels Nr. 56 zur Folge.

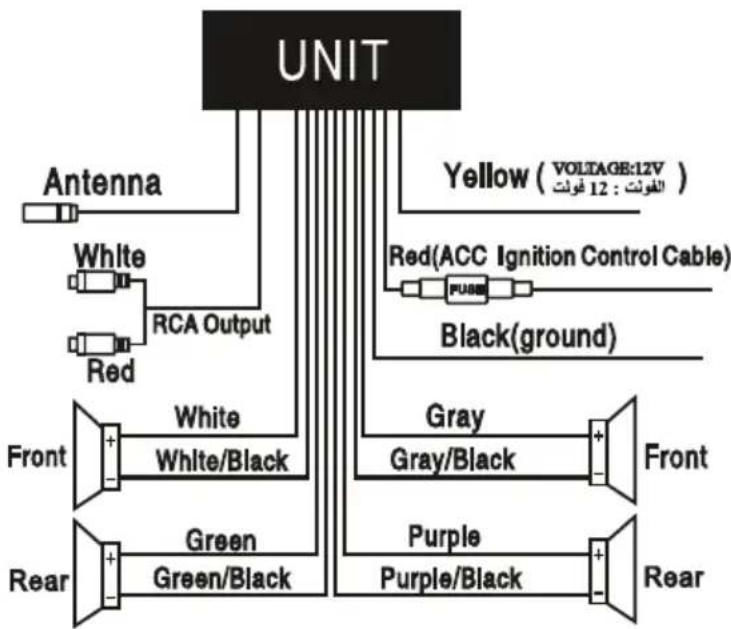

ANSCHLIEßEN VON KABELN

Antenna – Antenne

RCA output – RCA-Ausganga

White - weiß

Red - rot

Front – Frontseite

Black – schwarz

Rear – Rückseite

Green – grün

Yellow - gelb

ACC ignition control cable – ACC-Kabel für Zündungskontrolle

Grey - grau

Purple – viole
