RS4501 - Radio samochodowe Manta - Bezpłatna instrukcja obsługi

Typ produktu	Radio samochodowe
Marka	Manta
Model	RS4501
Wymiary (około)	178 x 50 x 150 mm (1-DIN)
Waga	~1 kg
Zasilanie	12V DC (masa ujemna)
Pasma radiowe	AM/FM
Odtwarzanie płyt	CD, CD-R, CD-RW
Wejście audio	USB, Aux (3.5mm)
Wyjście audio	4 x 50W (moc maksymalna)
Pilot zdalnego sterowania	W zestawie (przewodowy lub na podczerwień)
Wyświetlacz	LCD z podświetleniem
Korektor graficzny	Wbudowane tryby korektora (Rock, Pop, Classic, itp.)
Zegar	Wyświetlanie 12/24 godzinne
Bluetooth	Niepotwierdzone (zakładamy brak)
Konserwacja	Czyścić miękką, suchą ściereczką; unikać płynów
Bezpieczeństwo	Przeznaczony tylko do instalacji elektrycznej pojazdu 12V
Części zamienne	Skontaktuj się z serwisem klienta Manta w celu wymiany
Naprawa	Skontaktuj się z autoryzowanym centrum serwisowym; brak części do samodzielnej naprawy
Instrukcja	Darmowy plik PDF do pobrania na notice-facile.com

Często zadawane pytania - RS4501 Manta

Jak zainstalować radio samochodowe Manta RS4501?

Najpierw odłącz akumulator samochodu. Następnie usuń stare radio, podłącz wiązkę przewodów (złącza ISO), wsuń urządzenie do deski rozdzielczej i zabezpiecz je tuleją montażową. Podłącz ponownie akumulator i przetestuj.

Czy RS4501 ma łączność Bluetooth?

Model RS4501 prawdopodobnie nie zawiera Bluetooth. Oferuje wejścia USB i Aux dla urządzeń zewnętrznych. Sprawdź instrukcję w celu uzyskania szczegółowych funkcji.

Jak ustawić zegar w RS4501?

Naciśnij i przytrzymaj przycisk 'DISP' lub 'CLK' aż czas zacznie migać. Użyj pokrętła głośności lub przycisków presetów, aby ustawić godziny i minuty. Naciśnij ponownie 'DISP', aby potwierdzić.

Jakie formaty płyt są obsługiwane?

RS4501 obsługuje płyty CD, CD-R i CD-RW. Może również odtwarzać płyty CD-R zakodowane w formacie MP3. Upewnij się, że płyty są standardowe 12cm.

Jak podłączyć telefon, aby odtwarzać muzykę?

Możesz podłączyć telefon przez wejście Aux (kabel 3.5mm) lub kabel USB (jeśli telefon obsługuje tryb pamięci masowej). Wybierz odpowiednie źródło na radiu.

Dlaczego nie ma dźwięku z głośników?

Sprawdź, czy głośniki są prawidłowo podłączone, czy głośność nie jest wyciszona oraz czy ustawienia fader/balans są poprawne. Sprawdź również, czy zewnętrzny wzmacniacz (jeśli jest) jest zasilany.

Jak zresetować RS4501?

Znajdź przycisk resetowania (często mały otwór) na panelu przednim. Użyj spinacza, aby go delikatnie nacisnąć. Spowoduje to przywrócenie ustawień fabrycznych.

Czy mogę używać RS4501 w pojeździe 24V?

Nie, RS4501 jest przeznaczony wyłącznie do systemów 12V z masą ujemną. Użycie go w pojeździe 24V spowoduje uszkodzenie urządzenia.

Jak czyścić panel przedni?

Użyj miękkiej, suchej ściereczki z mikrofibry do wycierania panelu. Unikaj alkoholu, amoniaku lub ściernych środków czyszczących. Nie rozpylaj płynu bezpośrednio na radio.

Gdzie mogę znaleźć instrukcję obsługi?

Instrukcja obsługi jest dostępna do bezpłatnego pobrania w formacie PDF na notice-facile.com. Wyszukaj Manta RS4501.

INSTRUKCJA OBSŁUGI RS4501 Manta

Uwagi dotyczące instalacji....3

Schemat okablowania....3

Przyciski kontrolne 4

Podstawowa obsługa....5

Podstawowa obsługa....5

Obsługa radia 6

Obsługa pilota....8

Specyfikacje 8

Instalacja....9

User's Manual

Uwagi dotyczące instalacji

-Urządzenie jest przeznaczone do zasilania 12V DC z masą na biegunie ujemnym. Przed instalacją urządzenia upewnij się, że samochód posiada taki system elektryczny.
-Przed podłączeniem należy odłączyć ujemny terminal akumulatora, aby uniknąć uszkodzenia urządzenia w wyniku krótkiego spięcia.
-Zwróć uwagę na to, aby kolorowe przewody były podłączone zgodnie z diagramem. Niewłaściwe połączenie może spowodować uszkodzenie urządzenia lub systemu elektrycznego pojazdu.
-Pamiętaj, aby głośnik (-) był podłączony do terminalu głośnika (-). Uważaj, aby przewody głośnika lewe-go i prawego nie stykały się ze sobą ani z korpusem samochodu.

-Nie blokuj paneli wentylatorów i grzejników, ponieważ może to spowodować przegrzanie i w konsekwencji pożar.

Po zakończeniu podłączania i uruchomieniu urządzenia (a także po wymianie akumulatora) naciśnij przycisk RESET na przednim panelu przy użyciu ostro zakończonego przedmiotu (np. długopisu) aby przywrócić początkowy status urządzenia.

Schemat okablowania

Połączenia standardowe (oznaczone kolorami)

1. Gniazdo anteny
2. Wyjście line out prawe
3. Wyjście line out lewe
4. Otwory na śruby
5. Gniazdo wyjściowe (męskie)
6. Gniazdo wyjściowe (żeńskie)
7. Bezpiecznik (15A)
8. Bezpiecznik (0,5 A)

INSTRUKCJA OBSŁUGI

Przyciski kontrolne

1. Przycisk zwalniający panel
2. Włącznik/wyciszenie
3. Sita głosu
4. Charakterystyki dźwięku (SEL)
5. PTY
6. Wybór ST/MONO/AF
7. TA
8. Tuning/Wybór ścieżek
9. AUX IN
10. Wybór pasma
11. Zmiana trybu
12. Przyciski numeryczne
13. Port USB
14. Wyświetlacz LCD
15. Czujnik pilota
16. Przycisk Reset
17. Port karty SD

Obsługa SD/MMC/USB

1. Aby odtwarzać muzykę z SD/MMC/USB należy włożyć kartę SD/MMC lub dysk USB do portu SD/MMC/USB. Odtwarzanie rozpocznie się automatycznie.

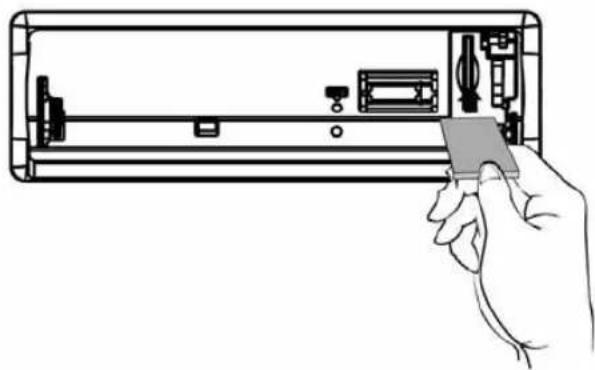

Sposób umieszczenia karty

Sposób umieszczania USB

Naciśnij przycisk AMS, aby wejść do trybu wyboru (zob. rysunek poniżej).

Aby wybrać żądaną ścieżkę, postępuj według poniższego przykładu.

Jeżeli chcesz wybrać ścieżkę nr 452, najpierw naciśnij przycisk AMS i wejdź do trybu wyboru (jak na rysunku powyżej). Następnie obróć przycisk Volume (siła głosu) do momentu, aż na wyświetlaczu pojawi się cyfra 2.

Naciśnij przycisk SEL, aby potwierdzić. Następnie obróć przycisk Volume do momentu, aż na wyświetlaczu pojawi się cyfra 5.

INSTRUKCJA OBSŁUGI

Ponownie naciśnij przycisk SEL, aby potwierdzić. Teraz obróć przycisk Volume do momentu, aż na wyświetlaczu pojawi się cyfra 4.

Ponownie naciśnij przycisk SEL, aby potwierdzić.

Podstawowa obsługa

Pauza

1. Podczas odtwarzania naciśnij przycisk (12) „Pause” aby czasowo wstrzymać odtwarzanie.

Uwaga: Możesz również nacisnąć przycisk (12), ▶II., aby wznowić odtwarzanie, kiedy urządzenie jest zatrzymane.

Automatyczne skanowanie ścieżek

1. Podczas odtwarzania naciśnij przycisk „2 INT” i jeden z przycisków numerycznych (12), aby odtworzyć pierwsze 10 sekund z każdej ścieżki zapisanej na USB/karcie SD. Na ekranie zostanie wyświetlony numer ścieżki i czas przebiegu (zob. rysunek), co oznacza, że funkcja INT jest aktywna.

Ponownie naciśnij przycisk „2 INT”, aby przywrócić normalny tryb odtwarzania.

Powtarzanie odtwarzania ścieżek

1. Naciśnij przycisk (12) „3 RPT”, aby uruchomić funkcję powtarzania wybranych ścieżek.

Naciśnij „3 RPT” jeden raz, aby powtórzyć aktualną ścieżkę. Na wyświetlaczu pojawi się znak „RPT”, oznaczający, że włączono funkcje powtarzania pojedynczej ścieżki.

Naciśnij ponownie przycisk „3 RPT", aby zatrzymać powtarzanie.

Podstawowa obsługa

Losowe odtwarzanie ścieżek

1. Podczas odtwarzania naciśnij przycisk (12) „4 RDM”. Na wyświetlaczu pojawi się znak „RDM”, który oznacza, że funkcja RDM została włączona. Urządzenie będzie odtwarzać losowo wybrane ścieżki. Ponowne naciśnięcie przycisku RDM przywróci normalny tryb odtwarzania.

Wybór folderu

1. Podczas odtwarzania z dysku USB lub karty SD zawierającej foldery naciśnij przycisk (12) „5FD-” / „6FD+”, aby wybrać foldery w dół/w górę.

Włączanie/wyłączanie urządzenia

INSTRUKCJA OBSŁUGI

1. Naciśnij przycisk (2) (PWR), aby włączyć urządzenie.

Aby je wyłączyć, przyciśnij i przytrzymaj ten sam przycisk przez 3 sekundy.

Kiedy urządzenie jest włączone, naciśnij przycisk (2) (PWR) aby włączyć funkcję MUTE (Wyciszenie). Ponowne naciśnięcie przycisku wyłącza funkcję MUTE.

Wybór parametrów dźwięku Vol/Bass/Tre/Bal (L-R)/Fad (F-R)

1. Pokręć regulator głośności (3), aby zwiększyć lub zmniejszyć siłę głosu.

2. Naciskaj przycisk (4) SEL, aby wybrać żądany tryb regulacji dźwięku w następującym porządku:

Uwaga:

Po wybraniu żądanego parametru możesz ustawić jego poziom obracając pokrętło (3) VOL.

Wybór trybu

1. Naciskając przycisk (11) MOD wybierz tryb w kolejności R (radio) -> USB -> SD -> AUX -> R.

Czujnik

1. Czujnik odbioru sygnału pilota (tylko dla wersji z pilotem).

Uwaga:

Czujnik występuje tylko w wersjach wyposażonych w pilota. Jeżeli dysponujesz urządzeniem bez pilota, możesz pominąć część instrukcji dotyczącą obsługi pilota.

Obstuga radia

Wybór pasma

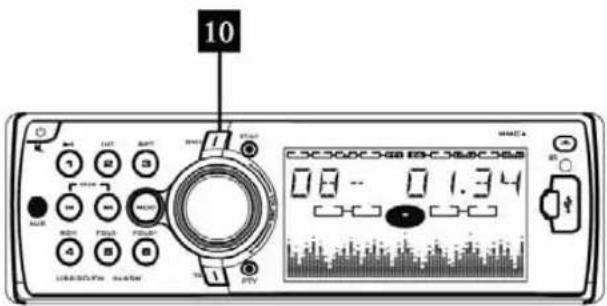

1. Naciskaj przycisk (10) BND, aby wybierać pasma dostępne w następującym porządku:

Ręczne/automatyczne ustawianie kanałów

INSTRUKCJA OBSŁUGI

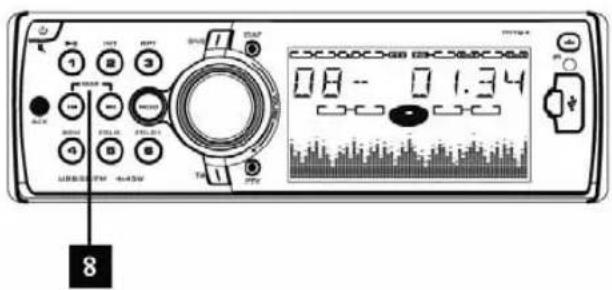

1. Ustawianie ręczne: Naciśnij przycisk (8) (I<< lub >>I), aby wybierać stację w kierunku w górę lub w dół.

Ustawianie automatyczne: Naciśnij i przytrzymaj przycisk (8) (I<< lub >>I) przez ponad 3 sekundy, aby radio automatycznie wyszukało stacji.

Wybór Mono/Stereo/TA

1. Naciśnij przycisk (6) ST/AF, aby wybrać pomiędzy trybem MONO i STEREO.

Jeżeli na wyświetlaczu nie będzie się wyświetlać oznaczenie MONO, oznacza to, że urządzenie pracuje w trybie stereo. Aby wyłączyć funkcję wyboru tr ybu, naciśnij i dłużej przytrzymaj przycisk (6) ST/AF.

PTY

1. Naciśnij przycisk (5) PTY, aby włączyć i wyłączyć funkcję PTY (tematycznego wyboru programów).

Skanowanie/automatyczne zapisywanie stacji

1. Naciśnij przycisk (8) AMS, aby przeskanować i odsłu- chać przez 10 sekund każdą ze stacji zapisanych pod numerami 1-6.

Naciśnij odpowiedni przycisk numeryczny lub przycisk AMS, aby włączyć wybraną stację.

Naciśnij i przytrzymaj przycisk (12) AMS przez dłużej niż 3 sekundy, aby uruchomić funkcję automatycznego zapisu w pamięci. Radio automatycznie wybierze stację i zapisze ją pod któryms z numerów od 1 do 6.

Uwaga:

Urządzenie może zapisać do 6 stacji dla każdego pasma. Funkcje przycisków numerycznych opisane są w dalszej części instrukcji. Przyciski numeryczne

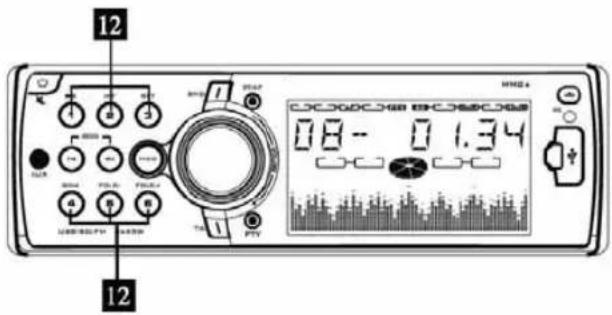

1. Przyciski numeryczne pozwalają na zapisywanie ulubionych stacji poprzez naciśnięcie wybranego przycisku.

Postępuj zgodnie z poniższą instrukcją:

Naciśnij i przytrzymaj któryś z przycisków numerycznych (12) 1-6 do momentu aż na wyświetlaczu pojawi się oznaczenie „CH”, oznaczające, że odbierana stacja została zapisana pod wybranym numerem. Możesz zapisać łącznie do 18 stacji FM.

TA

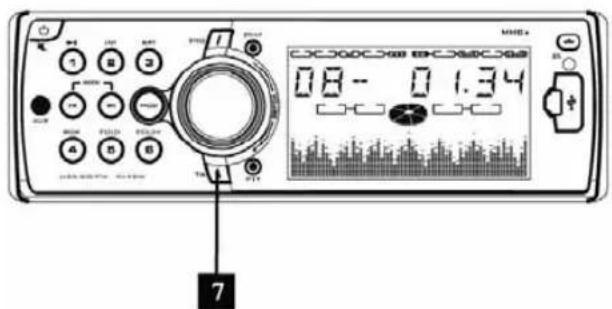

1. Naciśnij przycisk (7) TA, aby włączyć/wyłączyć funkcję TA.

INSTRUKCJA OBSŁUGI

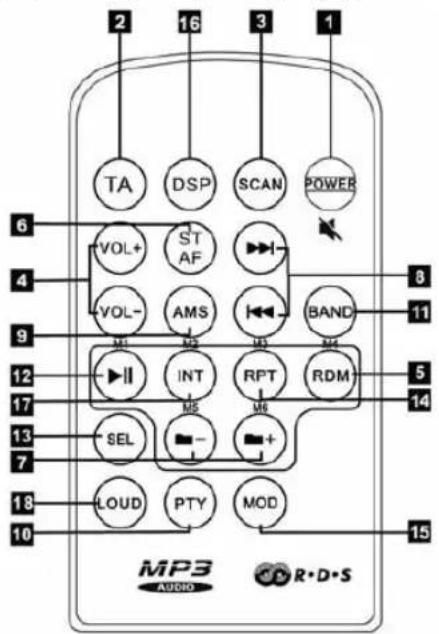

Obsługa pilota

Funkcje opisane są w części dotyczącej panelu.

1. Power/Mute (Włączenie/Wyciszenie)
2. Przycisk TA
3. Przycisk SCAN
4. Regulacja siły głosu
5. Odtwarzanie RDM (losowe)
6. Przycisk ST/AF
7. FOLDER-/FOLDER+
8. Tuning/wybór ścieżek
9. AMS/PSCAN/Wyszukiwanie
10. Przycisk PTY
11. Zmiana pasma
12. Odtwarzanie/Pauza
13. Przycisk SEL (Wybór)
14. Powtarzanie
15. Przycisk MOD (Tryb)
16. Przycisk DSP (Wyświetlanie)
17. Przycisk INTRO
18. Przycisk LOUD

Wymiana baterii

Jeżeli zasięg działania zmniejszy się lub nie będą działać funkcje dostępne na pilocie, należy zmienić baterię pilota na nową. Przed wymianą sprawdź ustawienie biegunów baterii.

1. Zwolnij blokadę naciskając (1) i wysuń szufladę baterii.

1. Włóż do szuflady baterię guzikową biegunem dodatnim do góry.

1. Włóż szufladę baterii do pilota.

Uwaga: Niektóre modele nie są wyposażone w pilota, możesz wówczas pominąć część instrukcji dotyczącą pilota.

Specyfikacje

Dane ogólne

Zasilanie 14,4V DC

Impedancja ładunku 4Ω

Maksymalna moc wyjściowa 4 x45W.

Kontrola tonów ±8 dB (niskie 100 Hz, wysokie 10 kHz)

Wymiary ok. 132 x 178 x 50 (gł. x szer. x wys.)

Wymiary obudowy ok. 169x182x53 (gł. x szer. x wys.)

Waga ok. 0,75 kg

Odtwarzacz USB

Stosunek sygnał/szum 65dB

Separacja 60dB (1kHz)

Zakłócenia 0,1%

Radio FM

Zakres częstotliwości 87,5-108 MHz

Zakres IF 10,7 MHz

Czułość użyteczna (-30dB) 15dB

Stosunek sygnał/szum 60dB

Separacja stereo 30dB (1KHz)

Pasmo przenoszenia częstotliwości 30-15000Hz

INSTRUKCJA OBSŁUGI

Instalacja

Lista części (numery na liście odpowiadają numerom w instrukcji)

Przykład montażu (1)

INSTRUKCJA OBSŁUGI

Przykład montażu

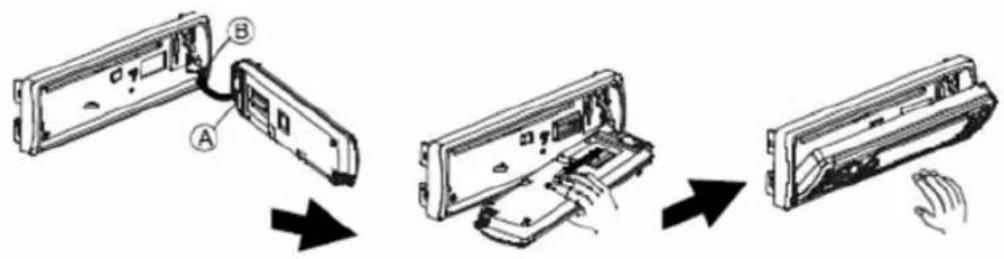

Umieść panel tak, aby otwór A nachodził na bolec B tak jak na rysunku i lekko naciśnij z prawej strony panelu

Demontaż panelu przedniego

Naciśnij przycisk REL w górnym prawym rogu, wówczas górna krawędź panelu przedniego wyskoczy z obudowy

Kiedy panel opadnie do położenia pod kątem 45 stopni, przytrzymaj go i przesuń w lewo, a następnie wyciągnij

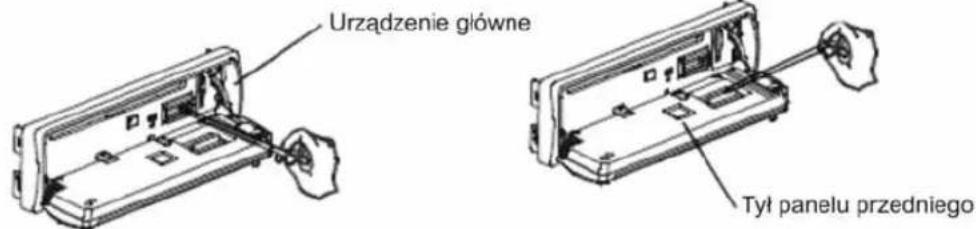

Jeżeli złącze pomiędzy urządzeniem głównym i panelem przednim jest zabrudzone, urządzenie może pracować nieprawidłowo. Aby tego uniknąć, zdejmij panel przedni i delikatnie wyczyść złącze przy użyciu wacika nasączonego alkoholem, starając się uniknąć uszkodzenia złącza

UWAGA: Dla celów bezpieczeństwa zawsze wyłączaj samochód i wyjmuj kluczyk ze stacyjki przed rozpoczęciem czyszczenia. Nigdy nie dotykaj złącza bezpośrednio palcem lub metalowymi przedmiotami

USER'S MANUAL

User's Manual

1. Press 7 „TA” button to turn ON/OFF TA function.

USER'S MANUAL

Umieszczony na naszych produktach symbol przekreślonego kosza na śmieci informuje, że nieprzydatnych urządzeń elektrycznych czy elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.

Właściwe działanie w wypadku konieczności utylizacji urządzeń czy podzespołów lub ich recyclingu połega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przy jęte. W niektórych krajach produkt można oddać podczas zakupu nowego urządzenia.

Prawidłowa utylizacja urządzenia daje możliwość zachowania naturalnych zasobów Ziemi na dłużej i zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi prawem obowiązującym na danym terenie.

MANTA®

Dział Obsługi Klienta

tel: [phone] lub e-mail: [e-mail]

od poniedziałku do piątku w godz. 9.00-17.00

Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia.
