INSTRUKCJA OBSŁUGI PILOT XR Radar Niceboy

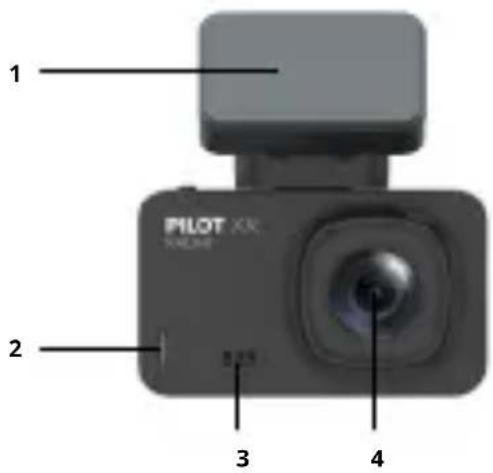

1. Część przylepna uchwytu magnetycznego — służy do zamocowania uchwytu do szyby pojazdu.
2. Dioda LED trybu pracy — sygnalizuje włączenie kamery.
3. Głośnik — służy do odtwarzania dźwięku.
4. Obiektyw — w całości szklany obiektyw służy do rejestracji wideo i zdjęć.

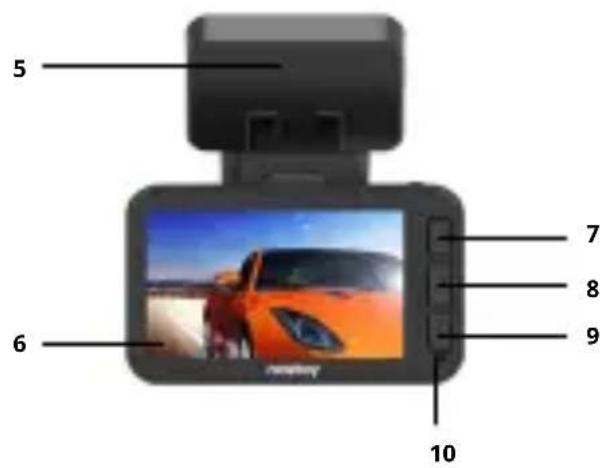

5. Uchwyt magnetyczny ze zintegrowanym modułem GPS — służy do mocowania kamery za pomocą magnesów oraz odbioru sygnału GPS.
6. Wyświetlacz — wyświetlacz kamery 2,45".
7. Przycisk w górę/Wi-Fi/Włączenie funkcji zoom — służy do poruszania się w menu. Przez dłuższe naciśnięcie w trybie czuwania (kamera nie nagrywa wideo i nie jest otwar-te menu ustawień) lub podczas nagrywania wideo włącza się zoom cyfrowy. Krótkie naciśnięcie w trybie czuwania umożliwia włączenie sieci Wi-Fi.

8. Menu/Zmiana trybów/Nagrywanie awaryjnego — przez krótkie naciśnięcie w trybie czuwania przechodzi się do menu ustawień wideo/zdjęć (zgodnie z wybranym trybem), a przez kolejne naciśnięcie do ustawień kamery. W trybie odtwarzania nagranego wideo naciśnięcie umożliwia przejście do opcji usuwania, blokowania/odblokowywania wideo lub uruchamiania prezentacji (slideshow). Długie przyciśnięcie w trybie czuwania pozwala na przełączanie między trybem nagrywania wideo, trybem wykonywania zdjęć a trybem odtwarzania wideo. Naciśnięcie przycisku podczas nagrywania wideo powoduje uruchomienie nagrywania awaryjnego — ta funkcja blokuje wideo przed nieumyślnym skasowaniem, a wideo jest zapisywane w specjalnym folderze na karcie. Takie wideo nie jest kasowane nawet w przypadku zapełnienia karty.

9. Przycisk w dół/Wyłączenie i włączenie mikrofonu/Wyłączenie funkcji zoom — służy do poruszania się w menu. W trybie czuwania i podczas nagrywania wideo naciśnięcie umożliwia wyłączenie lub włączenie mikrofonu kamery. W przypadku włączonej funkcji zoom można ją wyłączyć przez długie naciśnięcie przycisku.

10. Sygnalizacyjna dioda LED — dioda świecąca na czerwo-no oznacza, że kamera jest włączona. Dioda migająca na niebiesko wskazuje, że kamera nagrywa wideo.
11. Czujnik funkcji Szybkie zdjęcie — czujnik reaguje na poruszenie ręką pod kamerą i w przypadku nagrywania wideo zostanie wykonane zdjęcie.
12. Reset — w razie potrzeby umożliwia ponowne uruchomienie kamery.
13. Włączenie/Wyłączenie/OK — przez długie naciśnięcie można włączyć lub wyłączyć kamere. Naciśnięcie w menu umożliwia potwierdzenie wybranej pozycji. W trybie wideo pozwala włączyć lub wyłączyć nagrywanie. W trybie zdjęć umożliwia wykonanie fotografii.
14. micro USB — służy do podłączania do ładowania.
15. Wejście/wyjście do celów serwisowych
16. Mikrofon dynamiczny — służy do nagrywania dźwięku.
17. Gniazdo micro SD — służy do włożenia karty pamięci.

USTAWIENIA JĘZYKA MENU KAMERY

Należy podłączyć kamere do źródła ładowania. Po zablokowaniu kamery przejść do ustawień kamery: 2x nacisnąć przycisk Menu (8) i za pomocą przycisku do poruszania się w menu (9) przejść do pozycji „Language”, a następnie potwierdzić przyciskiem OK (13). Teraz można wybrać preferowany język menu.

USTAWIENIA W TRYBIE WIDEO

Rozdzielczość: ustawienie rozdzielczości nagrywanego wideo (wideo w 4K jest zawsze nagrywane z użyciem kodera-dekode-ra H.265).

Nagrywanie w pętli: umożliwia ustawienie cyklicznego nagrywania, to znaczy przedziałów czasowych, w których wideo będzie nagrywane. Po zapełnieniu karty pamięci starsze nagrania ulegną skasowaniu (oprócz zablokowanego wideo zarejestrowanego podczas nagrywania awaryjnego).

WDR: umożliwia włączenie lub wyłączenie funkcji zwiększenia zakresu dynamiki (przydatne w przypadku scen oświetlonych kontrastowo lub przy nagrywaniu w nocy).

G-Sensor: ustawienie intensywności G-Sensora. G-Sensor zapewnia wykrywanie wstrząsów i podczas nagrywania wideo automatycznie włącza nagrywanie awaryjne (blokuje wideo przed skasowaniem).

Tryb parkowania: przy włączonej funkcji kamera się włącza i uruchamia się nagrywanie w momencie, gdy G-Sensor wykryje wstrząsy (konieczne jest włączenie G-Sensora).

Ekspozycja: ustawienie kompensacji ekspozycji. Im wyższa wartość dodatnia, tym jaśniejsze wideo, a im niższa wartość ujemna, tym ciemniejsze wideo.

Szybkie zdjęcie: służy do wykonywania zdjęć gestem podczas nagrywania wideo. W przypadku włączonej funkcji podczas nagrywania wideo, aby wykonać zdjęcie, wystarczy poruszyć ręką pod kamerą. Zdjęcia się wykonuje w takiej samej rozdzielczości, jak aktualnie nagrywane wideo.

Wykrywanie ruchu: W przypadku odnotowania ruchu przed kamerą włącza się nagrywanie (przy włączonej funkcji), gdy ruch ustanie, nagrywanie się wyłącza. Z tej funkcji można korzystać tylko w czasie postoju pojazdu. Wykrywanie ruchu działa wyłącznie w przypadku, gdy kamera jest włączona, a wyłączona funkcja nagrywania w pętli.

Radary: umożliwia włączenie lub wyłączenie funkcji ostrzegania o radarach.

Rejestracja dźwięku: umożliwia włączenie lub wyłączenie mikrofonu kamery.

Znakowanie datą: pozwala na włączanie lub wyłączanie opcji znakowania wideo informacją o dacie i godzinie.

USTAWIENIA KAMERY

Wi-Fi: służy do włączania i wyłączania sieci Wi-Fi.

Data/godzina: ustawienie daty i godziny.

Automatyczne wyłączanie: ustawienie automatycznego wyłączania kamery w czasie beczynności (kamera nie nagrywa wideo).

Wygaszanie ekranu: umożliwia ustawienie czasu, po którym wyświetlacz się wyłącza (nie ma wpływu na nagrywanie wideo). Wyświetlacz można ponownie uaktywnić przyciskiem OK (13).

Sygnalizacja dźwiękowa: umożliwia włączenie lub wyłączenie dźwięku przycisków, dźwięku ostrzeżenia o przekroczeniu prędkości i dźwięku ostrzeżenia o radarach.

Język: ustawienie języka menu kamery.

GPS: umożliwia włączenie i wyłączenie modułu GPS.

Strefa czasowa: ustawienie strefy czasowej, według której wyświetlana jest aktualna godzina.

Ostrzeżenie o przekroczeniu prędkości: sygnał dźwiękowy kamery ostrzega o przekroczeniu ustawionej prędkości (przy włączonym module GPS i włączonej sygnalizacji dźwiękowej).

Jednostka prędkości: możliwość przełączania między km/h a MPH.

Częstotliwość: ustawienie częstotliwości.

Formatowanie: powoduje skasowanie wszystkich danych na karcie pamięci.

Ustawienia fabryczne: pozwala na przywrócenie w kamerze ustawień fabrycznych.

Wersja: informacja o oprogramowaniu układowym kamery.

USTAWIENIA W TRYBIE ZDJĘĆ

Sposób wykonywania zdjęć: umożliwia nastawienie sposobu wykonywania zdjęć (czasomierz).

Rozdzielczość: ustawienie rozdzielczości wykonywanych zdjęć.

Wykonywanie serii zdjęć: pozwala na włączenie lub wyłączenie funkcji wykonywania kilku zdjęć jedno po drugim.

Jakość: ustawienie jakości wykonywanych zdjęć.

Ostrość: ustawienie ostrości wykonywanych zdjęć.

Balans bieli: ustawienie balansu bieli w fotografowanej scenie.

Barwa: ustawienie wskaźnika oddawania barw.

ISO: ustawienie wartości ISO.

Ekspozycja: ustawienie kompensacji ekspozycji. Im wyższa wartość dodatnia, tym jaśniejsze zdjęcie, a im niższa wartość ujemna, tym ciemniejsze zdjęcie.

Stabilizacja: umożliwia włączenie lub wyłączenie cyfrowej stabilizacji podczas wykonywania zdjęć.

Szybki podgląd: ustawienie czasu podglądu wykonanego zdjęcia na wyświetlaczu kamery.

Znakowanie datą: pozwala na włączanie lub wyłączanie opcji znakowania zdjęcia informacją o dacie i godzinie.

FUNKCJA OSTRZEGANIA O RADARACH

Funkcja ostrzegania o radarach korzysta z bazy danych, która stanowi element oprogramowania układowego kamery.

Aktualne oprogramowanie układowe z bazą danych radarów do aktualizacji znajduje się w witrynie www.niceboy.eu w sekcji wsparcia.

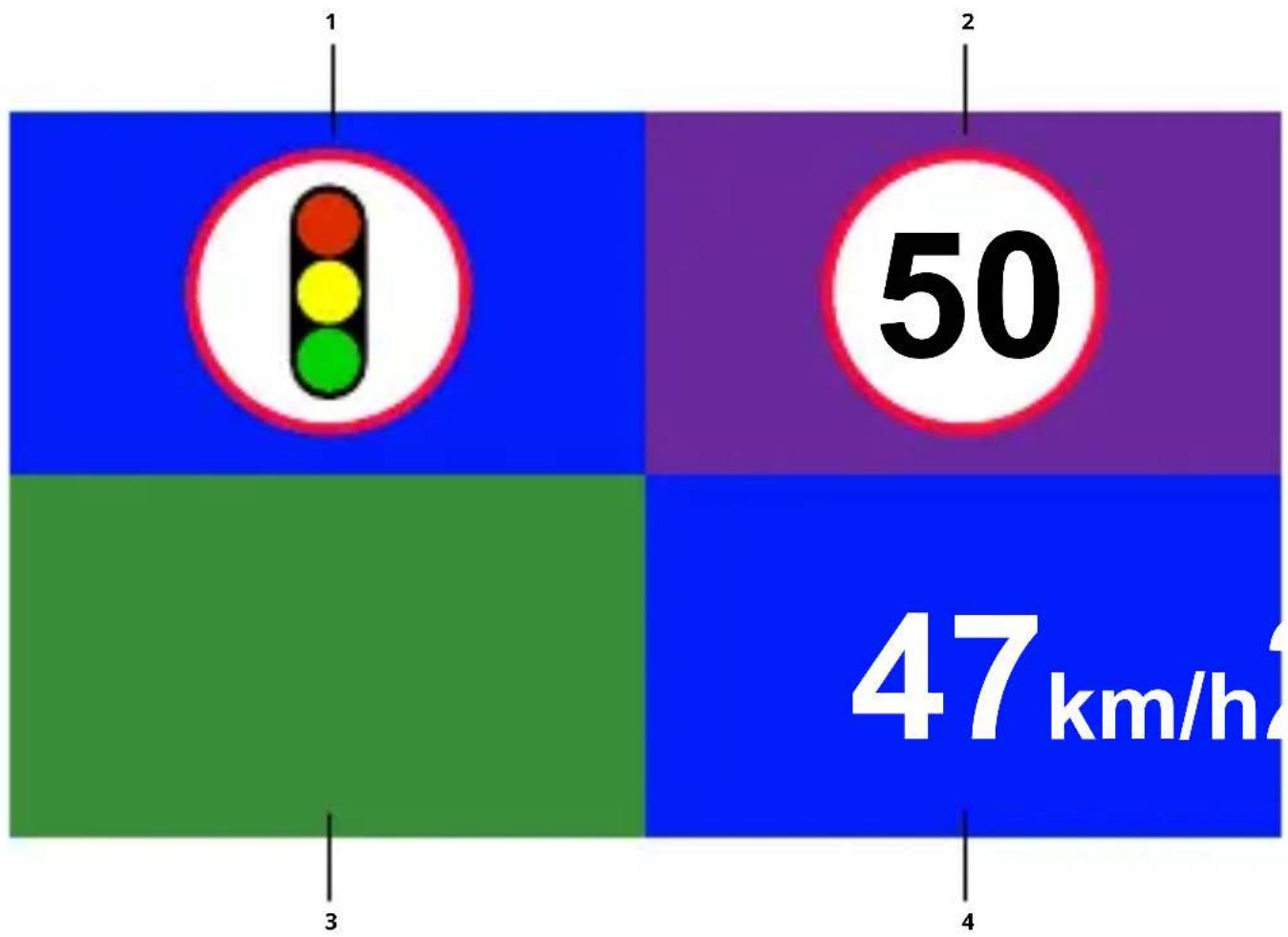

Ostrzeżeniom o radarach towarzyszą sygnały dźwiękowe (w przypadku włączenia funkcji Sygnalizacja dźwiękowa) oraz informacje na wyświetlaczu (w przypadku gdy jest włączony), gdy w menu kamery włączono funkcję Radary:

1. Typ radaru
2. Maksymalna dozwolona szybkość w miejscu pomiaru
3. Odległość od radaru
4. Rzeczywista prędkość pojazdu

KARTA MICRO SD

Należy wybrać dobrej marki kartę micro SD z szybkim zapisem wideo (typ UHS-I U3) o maksymalnej pojemności 128 GB. Przed pierwszym użyciem w kamerze należy sformatować kartę w komputerze w systemie plików FAT32 (sformatowanie karty spowoduje skasowanie wszystkich zapisanych na niej danych). Kartę pamięci należy wkładać do kamery tak, aby styki były skierowane w stronę wyświetlacza kamery.

Wskazówka: kartę pamięci należy regularnie formatować w komputerze, aby zapobiec problemom z zapisem wideo. W przypadku codziennego używania kamery trzeba formatować kartę co najmniej raz na miesiąc. Więcej informacji o używaniu lub formatowaniu kart pamięci można uzyskać u producenta wybranej kart SD.

AUTOMATYCZNE WŁĄCZANIE I WYŁĄCZANIE KAMERY

W momencie wykrycia ładowania kamera włącza się automatycznie i uruchamia się nagrywanie. Po odłączeniu zasilania nagrywanie wideo zostaje zakończone i kamera się wyłącza.

ZASILANIE KAMERY

Kamerę można podłączyć do źródła energii za pomocą ładowarki samochodowej (wchodzi w skład zestawu), ewentualnie za pomocą kabla USB podłączonego do komputera lub ładowarki do telefonu komórkowego. Kamerę można ładować także za pomocą powerbanku. Ładowanie jest możliwe wyłącznie przez uchwyt magnetyczny. Kamerę włącza się i wyłącza bez podłączonego kabla za pomocą przycisku (13).

UŻYCIE KAMERY NA BATERII (BEZ ZASILANIA)

Kamera ma awaryjną baterię, do użytku w pierwszym rzędzie w trybie parkowania. Kamera jest przeznaczona do używania podczas nagrywania przy stałym podłączeniu do zasilania. W przypadku użycia kamery na baterii bateria musi być w pełni naładowana. Czas pracy na baterii bez podłączenia zasilania wynosi ok. 10 minut. Bez podłączonego zasilania nie działa moduł GPS i związane z nim funkcje powiadamiania o radarach.

APLIKACJA GPS

Plik instalacyjny aplikacji GPS można pobrać z witryny www.ni-ceboy.eu w sekcji wsparcia. Należy uruchomić plik instalacyjny w komputerze i postępować według wskazówek wyświetlanych na ekranie. Aplikacja GPS pozwala na wyświetlenie informacji dotyczących trasy samochodu na mapie, współrzędnych oraz prędkości według odtwarzanego wideo. Aplikacja nie obsługuje wideo nagranych z użyciem kodera-dekodera H.265.

Ważne: po zainstalowaniu aplikacji GPS koniecznie trzeba przeprowadzić pierwsze uruchomienie w komputerze jako administrator (po kliknięciu prawym przyciskiem myszy ikony aplikacji i wybraniu opcji „uruchom jako administrator”). Aplikację GPS można zainstalować w komputerze z systemem Windows 8.1 i nowszym. W celu płynnego odtwarzania wideo zalecamy skopiowanie go z karty pamięci na dysk w komputerze.

POŁĄCZENIE KAMERY Z TELEFONEM ZA POMOCA WI-FI

W telefonie należy zainstalować (bezpłatną) aplikację LuckyCam (z Appstore w przypadku systemu iOS oraz Google play dla systemu Android). Po zainstalowaniu nie należy uruchamiać aplikacji, ale postępować według poniższych punktów:

1. Włączyć sieć Wi-Fi w kamerze za pomocą pozycji w menu albo przez krótkie naciśnięcie górnego przycisku sterującego (7) na kamerze.
2. Otworzyć ustawienia Wi-Fi w telefonie i połącz się z siecią kamery (nazwa: PILOT XR RADAR, hasło: 1234567890).
3. Po nawiązaniu połączenia z siecią uruchomić aplikację. Teraz można zacząć sterować kamerą za pomocą telefonu.
4. Aby wyłączyć sieć Wi-Fi, nacisnąć długo górny przycisk sterujący (7) na kamerze.

Uwaga: przed użyciem aplikacji w ustawieniach telefonu należy zezwolić na wszystkie uprawnienia aplikacji, wyłączyć „połączenie transmisji danych“ w telefonie, a pozostawić włączoną tylko sieć Wi-Fi. Aplikację można instalować tylko w telefonach z systemem iOS 8.0 i nowszym oraz w telefonach z systemem Android 5.1 i nowszym.

ZAWARTOŚĆ OPAKOWANIA JEDNOSTKOWEGO

Kamera samochodowa Niceboy PILOT XR radar

Uchwyt na przednią szybę z uchwytem magnetycznym i zintegrowanym modułem GPS

Kabel micro USB do ładowania

Ładowarka samochodowa USB

Podręcznik użytkownika

DANE TECHNICZNE

Czip: Novatek 96670

Czujnik: Sony IMX335

Obiektyw: szklany 7G, 170°

Jasność obiektywu: f/1,8

Format plików wideo: MP4, H.264 (wideo 2K, 1080p)/H.265 (wideo 4K)

Maks. rozdzielczość zdjęć: 12MPx

Wyświetlacz: 2,45" IPS

GPS: tak

Wi-Fi: tak

Karta pamięci: karta micro SD, UHS-I U3, maks. 128 GB, format FAT32 (karta nie wchodzi w skład zestawu)

Bateria: wbudowana Li-Ion, 260 mAh (bateria jest przeznaczona do użytku w trybie parkowania)

Temperatura robocza: od 0°C do +55°C Ładowarka

samochodowa: napięcie wyjściowe 5 V, napięcie wejściowe 12v 24 V, prąd wyjściowy 4,2 A (2 x 2,1 A)

Wymiary kamery

(szer. x wys. x gł.): 72,5 x 43,7 (82,5 z uchwytem) x 36,2 mm

Waga kamery: 71 g

Waga uchwytu

magnetycznego: 23 g

RTB Media s.r.o. niniejszym oświadcza, że typ urządzenia radiowego NICEBOY PILOT XR RADAR jest zgodny z dyrektywami 2014/53/UE, 2014/30/UE, 2014/35/UE i 2011/65/UE. Pełny tekst deklaracji zgodności UE jest dostępny na poniższych stronach internetowych: https://niceboy.eu/cs/podpora/prohlaseni-o-shode-mM38CtmYvX693IHvvu4CWpk3vjGrvnC

INFORMACJA DLA UŻYTKOWNIKÓW DOTYCZĄCA UTYLI-ZACJI SPRZĘTU ELEKTRYCZNEGO I ELEKTRONICZNEGO (GOSPODARSTWA DOMOWE)

Symbol widniejący na produkcie albo w dokumentacji towarzyszącej oznacza, że zużytego sprzętu elektrycznego lub elektronicznego nie wolno likwidować wraz z odpadami komunalnymi. W celu prawidłowej utylizacji sprzętu należy oddać go w wyznaczonym punkcie zbiórki, gdzie zostanie on odebrany bezpłatnie. Prawidłowa utylizacja

produktu pomaga zachować cenne zasoby naturalne i wspiera procesy zapobiegania potencjalnym ujemnym skutkom wobec środowiska i zdrowia człowieka, jakie mogłyby mieć miejsce w przypadku nieprawidłowej utylizacji odpadów. Po więcej informacji należy zwrócić się do lokalnego urzędu lub najbliższego punktu zbiórki. Nieprawidłowa utylizacja odpadów tego rodzaju może skutkować nałożeniem kar pieniężnych zgodnie z przepisami danego kraju. Informacje dla użytkowników dotyczące utylizacji sprzętu elektrycznego i elektronicznego.

(Firmy i przedsiębiorstwa)

W celu prawidłowej utylizacji sprzętu elektrycznego i elektro-nicznego używanego przez firmy i przedsiębiorstwa należy zwrócić się do producenta lub importera produktu. Udzieli on informacji na temat sposobów utylizacji produktu, a w zależności od daty wprowadzenia urządzenia elektrycznego do obrotu, poinformuje, na kim ciąży obowiązek finansowania uty-lizacji urządzenia elektrycznego. Informacje dotyczące utylizacji w pozostałych krajach, poza Unią Europejską. Powyższy symbol obowiązuje tylko w krajach Unii Europejskiej. Aby uzyskać szc-zegółowe informacje dotyczące utylizacji sprzętu elektrycznego i elektronicznego, należy zwrócić się do odpowiednich urzędów w Państwa kraju albo do sprzedawcy sprzętu.
