Typ produktu	Kamera samochodowa (rejestrator)
Procesor	JL5401
Wyświetlacz	2-calowy TFT, 320×240
Czujnik kamery	GC2023
Rozdzielczość wideo	1920×1080 @ 30 fps
Rozdzielczość zdjęć	12 MP
Kąt widzenia	140°
Obiektyw	4-warstwowe szkło
Format nagrywania	MOV (H.264)
Format zdjęć	JPG
Pamięć	microSD (klasa 10 lub wyższa), do 64 GB
USB	micro-USB 2.0
Zasilanie	5V, 1A przez ładowarkę samochodową
Bateria	180 mAh, 3,7V (do trybu parkingowego i bezpiecznego wyłączania)
Częstotliwość	50/60 Hz
Mikrofon / Głośnik	Wbudowane
Języki	Czeski, Niemiecki, Estoński, Angielski, Węgierski, Łotewski, Litewski, Polski, Rumuński, Rosyjski, Słowacki, Ukraiński
Kluczowe funkcje	Nagrywanie w pętli, czujnik G, monitor parkingowy, wykrywanie ruchu, nagrywanie interwałowe, blokowanie plików, stempel daty
Czyszczenie	Utrzymuj obiektyw w czystości; używaj miękkiej suchej ściereczki; bez chemikaliów
Bezpieczeństwo	Używaj oryginalnej ładowarki; unikaj ciepła, uderzeń fizycznych i demontażu

Często zadawane pytania - R200 Navitel

Jak sformatować kartę microSD?

Przejdź do Menu, wybierz 'Formatuj kartę SD' i potwierdź. Zawsze formatuj kartę w urządzeniu przed pierwszym użyciem, aby uniknąć błędów danych.

Dlaczego urządzenie nie nagrywa?

Upewnij się, że karta microSD jest prawidłowo włożona i sformatowana. Urządzenie musi być podłączone do zasilania; zaczyna nagrywać automatycznie po włączeniu. Sprawdź, czy nagrywanie jest wstrzymane (naciśnij OK, aby wznowić).

Jak zablokować plik wideo?

Podczas nagrywania naciśnij przycisk Tryb, aby zablokować bieżący plik (pojawia się ikona klucza). W trybie odtwarzania wybierz plik, naciśnij Menu, wybierz 'Chroń', a następnie 'Zablokuj bieżący' lub 'Zablokuj wszystkie'.

Co robi czujnik G?

Czujnik G wykrywa nagłe uderzenia lub kolizje. Po aktywacji automatycznie blokuje bieżące wideo, aby zapobiec nadpisaniu.

Jak włączyć monitor parkingowy?

Monitor parkingowy aktywuje się automatycznie, gdy urządzenie jest wyłączone i wykryje wibracje. Urządzenie włączy się, nagra i zablokuje plik. Upewnij się, że bateria jest naładowana.

Czy mogę użyć karty microSD większej niż 64 GB?

Nie, urządzenie obsługuje karty microSD do 64 GB (klasa 10 lub wyższa). Użycie większych kart może powodować błędy.

Dlaczego wskaźnik LED zmienia kolor z czerwonego na zielony?

Czerwony oznacza, że urządzenie jest podłączone do zasilania i ładuje się. Zielony oznacza, że bateria jest w pełni naładowana.

Jak zresetować urządzenie, jeśli się zawiesi?

Użyj spinacza, aby nacisnąć przycisk Reset znajdujący się obok gniazda microSD. Spowoduje to ponowne uruchomienie urządzenia.

Co to jest nagrywanie interwałowe?

Nagrywanie interwałowe rejestruje klatki w ustalonych odstępach czasu (100 ms, 200 ms lub 500 ms). Odtwarzanie odbywa się z prędkością 30 klatek na sekundę dla szybkiego odtwarzania; normalne odtwarzanie nie jest dostępne.

Jak wyczyścić obiektyw?

Wyłącz urządzenie. Użyj miękkiej, suchej ściereczki, aby delikatnie wytrzeć obiektyw. Nie używaj chemikaliów ani detergentów.

INSTRUKCJA OBSŁUGI R200 Navitel

Dziękujemy za zakup produktu firmy NAVITEL®.

NAVITEL R200 to wielofunkcyjny rejestrator, który nagrywa w rozdzielczości Full HD. Wszystkie funkcje i cechy urządzenia opisane są w poniższej instrukcji obsługi. Prosimy zapoznać się z instrukcją i zachować ją na przyszłość.

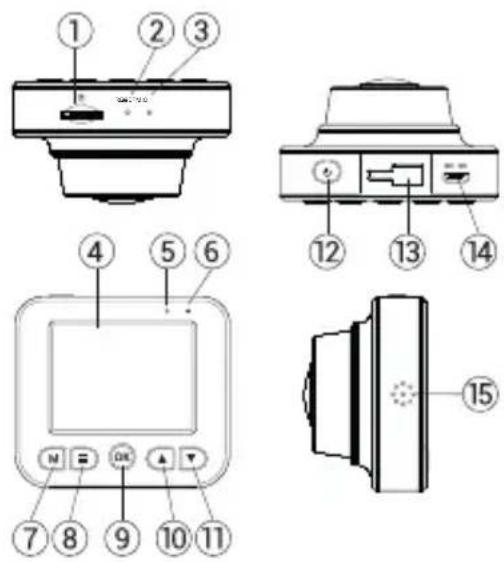

Wygląd Zewnętrzny

1. Slot na karty microSD
2. Reset
3. Mikrofon
4. Wyświetlacz
5. Dioda LED (nagrywanie)
6. Dioda LED (bateria)
7. Mode
8. Menu
9. OK
10. Góra
11. Dół
12. Power
13. Uchwyt
14. Gniazdo micro-USB
15. Głośnik

Parametry techniczne

Processor JL5401
Wyświetlacz 2", 320×240, TFT
Sensor GC2023
Format nagrywania MOV (H.264)
Rozdzielczość wideo 1920×1080, 30 fps
Format zdjęcia JPG
Rozdzielczość zdjęcia 12 MP
Kąt nagrywania 140°
Rodzaj soczewki 4-warstwowe szkło
Pamięć Karta microSD
Pojemność karty microSD Max	64 GB

USB micro-USB 2.0
Bateria 180 mAh, 3.7 V
Zasilanie 5 V, 1 A
Częstotliwość	50/60 Hz
Mikrofon / głośnik Tak
Język	angielski, czeski, estoński, litewski, łotewski, niemiecki, polski, rosyjski, rumuński, słowacki, ukraiński, węgierski

Uwaga: specyfikacje mogą ulec zmianie ze względu na aktualizacje.

Instalacja

1. Włóż do urządzenia kartę microSD. Użyj karty w standardzie Class10 lub wyższym, o pojemności od 8 do 64 GB.

• Aby uniknąć awarii urządzenia i/lub karty SD, nie wkładaj i nie usuwaj karty SD podczas pracy urządzenia.

• Przed użyciem karty microSD sformatuj ją wewnątrz urządzenia, aby uniknąć błędu danych. W Menu głównym przejdź do opcji Formatuj kartę SD i wybierz Tak.

• Zamontuj uchwyt i umieść urządzenie na przedniej szybie.

• Podłącz ładowarkę do gniazda zapalniczki.
• Podłącz ładowarkę do urządzenia poprzez port micro-USB.
• Ustaw odpowiednio obiektyw kamery.
• Włącz zasilanie, sprawdź, czy urządzenie jest poprawnie zainstalowane. Jeśli urządzenie zostało poprawnie zainstalowane, dioda będzie podświetlony na czerwono. Gdy silnik zostanie włączony, urządzenie zacznie automatycznie nagrywać (będzie migać niebieska dioda).

Środki ostrożności

• Korzystaj wyłącznie z oryginalnej ładowarki. Używanie innego adaptera może negatywnie wpłynąć na działanie baterii. Używaj wyłącznie akcesoriów zatwierdzonych przez producenta.
• Dopuszczalna temperatura otoczenia w trybie pracy urządzenia: od 0 do +35 °C. Temperatura przechowywania: od +5 do +45 °C. Względna wilgotność: od 5% do 90% bez kondensacji (25 °C).
• Umieść urządzenie z dala od ognia, aby uniknąć wybuchu lub pożaru.
• Nie narażaj urządzenia na uderzenia fizyczne.
• Unikaj kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.
• Utrzymuj obiektyw w czystości. Nie używaj chemikaliów ani detergentów do czyszczenia produktu; zawsze wyłączaj urządzenie przed czyszczeniem.
• Należy ściśle przestrzegać prawa oraz aktów regulacyjnych w regionie, w którym urządzenie jest używane. Urządzenie nie może być wykorzystywane do celów niezgodnych z prawem.
• Nie należy samodzielnie demontować ani naprawiać urządzenia. W przypadku awarii sprzętu skontaktuj się ze wsparciem technicznym.

1

Przycisk Funkcje
	Naciśnij i przytrzymaj przez 3 sekundy, aby włączyć / wyłączyć urządzenie.Naciśnij, aby włączyć / wyłączyć ekran.
	W trybie Kamery (STBY) naciśnij, aby przełącać się między trybami Kamery, Aparatu i Odtwarzania.W trybie Kamery (REC) naciśnij, aby zablokować plik (zabezpieczony plik nie może zostać usunięty lub nadpisany).W trybie Menu naciśnij, aby wybrać kolejną z wyświetlanych sekcji.
	Naciśnij, aby otworzyć Menu.W trybie Menu naciśnij, aby wybrać kolejną z wyświetlanych sekcji.
	W trybie Kamery (STBY) naciśnij, aby rozpocząć nagrywanie; naciśnij ponownie, aby zatrzymać nagrywanie.W trybie Aparat naciśnij, aby zrobić zdjęcie.W trybie Odtwarzania naciśnij, aby wybrać plik lub zatrzymać / wznowić wideo.W trybie Menu naciśnij, aby wybrać dany element menu.
	W trybie Kamery naciśnij Dół, aby włączyć lub wyłączyć mikrofon.W trybie Odtwarzania naciśnij, aby wybrać poprzedni / kolejny pliku.W trybie Menu naciśnij, aby wybrać poprzedni / kolejny element menu.
Reset Jeśli urządzenie nie reaguje, naciśnij, aby je zrestartować.

Uwaga: wbudowana bateria przeznaczona jest tylko do nagrania niepożądanego zdarzenia w trybie parkingowym i wyłączania urządzenia w prawidłowy sposób po wyłączeniu zasilania; aby zapewnić pełną funkcjonalność urządzenia w każdym trybie, wymagane jest stałe podłączenie zasilania.
NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL R200 jest zgodne z Europejską dyrektywą EMC 2014/30/EU.
Pełny tekst Deklaracji Zgodności jest dostępny pod następującym adresem internetowym:
www.navitel.cz/pl/declaration_of_conformity/r200

Funkcje urządzenia

Formatuj kartę SD	Formatowanie karty microSD w wideorejestratorze jest niezbędne dla prawidłowego działania urządzenia. Aby sformatować kartę z poziomu menu, wybierz opcję Formatuj kartę SD.
Kamera	Podłącz urządzenie do zewnętrznego źródła zasilania, a nagrywanie rozpocznie się automatycznie (niebieska migająca dioda). Naciśnij OK, aby zakończyć nagrywanie. Ponownie naciśnij OK, aby nagrać kolejny film. Każdy film zostanie automatycznie zapisany.
Aparat	W trybie Kamery (STBY) naciśnij Mode, aby przejść do trybu Aparatu, naciśnij OK, aby zrobić zdjęcie (zdjęcie zostanie automatycznie zapisane).
Odtwarzanie	W trybie Kamery (STBY) naciśnij dwukrotnie przycisk Mode, aby przejść do trybu Odtwarzania; naciśnij Góra / Dół, aby zaznaczyć pliki; naciśnij OK, aby odtworzyć plik. Podczas odtwarzania naciśnij OK, aby zatrzymać / wznowić odtwarzanie; naciskaj klawisze Góra / Dół, aby przewinąć do przodu / do tyłu.
Nagrywanie w pętli	Funkcja nagrywania w pętli umożliwia zapisanie materiału wideo jako zbioru plików, ustawionych wcześniej w menu urządzenia (opcje „Czas trwania klipu”, „Nagrywanie w pętli”). Jeśli zabraknie miejsca na karcie pamięci, niezabezpieczone pliki zostaną zastąpione w kolejności, w jakiej zostały utworzone.
Nagrywanie w interwale	Ustawienia nagrywania: 100 ms – nagrywanie z prędkością 10 klatek na sekundę (fps), 200 ms – nagrywanie w 5 fps, 500 ms – nagrywanie w 2 fps. Nagrywanie w celu szybkiego odtwarzania (30 kl./s). Normalne odtwarzanie nie jest dostępne.
Wykrywania ruchu	Gdy obiekt się poruszy, urządzenie rozpocznie nagrywanie automatycznie cznie. Jeżeli obiekt nie porusza się dłużej niż 20 sekund, nagrywanie zostanie zatrzymane.
Dźwięk wideo Nagrywanie wideo z dźwiękiem lub bez.
Plik chroniony	W trybie Kamery (REC) naciśnij Mode, aby zablokować bieżący plik. W trybie Odtwarzania wybierz plik, naciśnij Menu i wybierz Zabezpiecz, a następnie Zablokuj bieżący lub Zablokuj wszystko. Zablokowane pliki nie mogą być usunięte lub zastąpione. Wybierz Odblokuj bieżący lub Odblokuj wszystko aby usunąć ochronę.
Datownik Ta funkcja	pozwala włączyć lub wyłączyć oznaczenie nagrywanej sekwencji aktualną datą urządzenia.
G-sensor Jeżeli pojazd	zostanie uderzony, rejestrator automatycznie zablokuje bieżący film.
Tryb parkingowy	W przypadku wykrycia drgań kiedy urządzenie jest wyłączone, włączy się ono automatycznie i rozpocznie nagrywanie. Plik zostanie zabezpieczony (zablokowany).
Ładowanie baterii	Czerwony wskaźnik baterii świeci się, gdy urządzenie podłączone jest do zewnętrznego źródła zasilania. Czerwone światło staje się zielone, że bateria jest pełna.
Wygaszacz LCD	Urzadzenie może automatycznie wyłączyć ekran, aby zmniejszyć zużycie energii. Przedział czasu można ustawić w Menu. Domyślnie wyłączone.
