Typ produktu	Kamera do auta (DVR)
Procesor	JL5401
Displej	2palcový TFT, 320×240
Senzor kamery	GC2023
Rozlišení videa	1920×1080 @ 30 snímků/s
Rozlišení fotografie	12 MP
Pozorovací úhel	140°
Objektiv	4vrstvé sklo
Formát záznamu	MOV (H.264)
Formát snímku	JPG
Úložiště	microSD (třída 10 nebo vyšší), až 64 GB
USB	micro-USB 2.0
Napájení	5V, 1A přes autonabíječku
Baterie	180 mAh, 3.7V (pro režim parkování a bezpečné vypnutí)
Frekvence	50/60 Hz
Mikrofon / reproduktor	Vestavěné
Jazyky	Čeština, Němčina, Estonština, Angličtina, Maďarština, Lotyština, Litevština, Polština, Rumunština, Ruština, Slovenština, Ukrajinština
Klíčové vlastnosti	Smyčkové nahrávání, G-senzor, parkovací režim, detekce pohybu, intervalové nahrávání, uzamčení souboru, datumové razítko
Čištění	Udržujte objektiv čistý; použijte měkký suchý hadřík; žádné chemikálie
Bezpečnost	Používejte originální nabíječku; vyhněte se teplu, fyzickým nárazům a demontáži

Často kladené otázky - R200 Navitel

Jak naformátovat microSD kartu?

Přejděte do nabídky, vyberte 'Formátovat SD kartu' a potvrďte. Kartu vždy formátujte v zařízení před prvním použitím, abyste předešli chybám dat.

Proč zařízení nenahrává?

Ujistěte se, že je microSD karta správně vložena a naformátována. Zařízení musí být připojeno k napájení; po připojení začne automaticky nahrávat. Zkontrolujte, zda není nahrávání pozastaveno (stisknutím OK obnovíte).

Jak uzamknout video soubor?

Během nahrávání stiskněte tlačítko Režim pro uzamčení aktuálního souboru (objeví se ikona klíče). V režimu přehrávání vyberte soubor, stiskněte Menu, zvolte 'Chránit' a poté 'Uzamknout aktuální' nebo 'Uzamknout vše'.

Co dělá G-senzor?

G-senzor detekuje náhlé nárazy nebo kolize. Při spuštění automaticky uzamkne aktuální video, aby se zabránilo přepsání.

Jak zapnout parkovací režim?

Parkovací režim se aktivuje automaticky, když je zařízení vypnuté a detekuje vibrace. Zařízení se zapne, nahrává a uzamkne soubor. Ujistěte se, že je baterie nabitá.

Mohu použít microSD kartu větší než 64 GB?

Ne, zařízení podporuje microSD karty do 64 GB (třída 10 nebo vyšší). Použití větších karet může způsobit chyby.

Proč indikátor LED svítí červeně a poté zeleně?

Červená znamená, že je zařízení připojeno k napájení a nabíjí se. Zelená znamená, že je baterie plně nabitá.

Jak resetovat zařízení, pokud zamrzne?

Použijte kancelářskou sponku ke stisknutí tlačítka Reset umístěného vedle slotu na microSD. Tím se zařízení restartuje.

Co je intervalové nahrávání?

Intervalové nahrávání zachycuje snímky v nastavených intervalech (100 ms, 200 ms nebo 500 ms). Přehrávání je při 30 snímcích/s pro rychlé přehrávání; normální přehrávání není k dispozici.

Jak vyčistit objektiv?

Vypněte zařízení. Použijte měkký suchý hadřík k jemnému otření objektivu. Nepoužívejte chemikálie ani čisticí prostředky.

NÁVOD K OBSLUZE R200 Navitel

Děkujeme Vám za nákup produktu NAVITEL*.

NAVITEL R200 je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemí a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

Vnější vzhled

1. Slot microSD
2. Reset
3. Mikrofon
4. Displej
5. Indikátor nahrávání
6. Indikátor stavu baterie
7. Režim
8. Menu
9. OK
10. Nahoru
11. Dolù
12. Zapnutí/Vypnutí
13. Uchycení držáku
14. Port micro-USB
15. Reproduktor

cz Specifikace

Čip JL5401
Displej 2", 320×240, TFT
Kamera GC2023
Formát záznamu videa MOV (H.264)
Rozlišení videa 1920×1080, 30 fps
Formát obrazu JPG
Rozlišení obrazu 12 MP
Úhel záběru 140°
Typ objektivu 4-vrstvá skleněná čočka
Úložiště MicroSD karta
Kapacita microSD karty Max. 64 GB

USB micro-USB 2.0
Baterie 180 mAh, 3.7 V
Napájení 5 V, 1 A
Frekvence	50/60 Hz
Mikrofon / reproduktor	Ano
Jazyk	čeština,němčina,estonština,angličtina,maďarština,lotyština,litevština,polština,rumunština,ruština,slovenština,ukrajinština

Poznámka: specifikace se může změnit v případě novější verze zařízení.

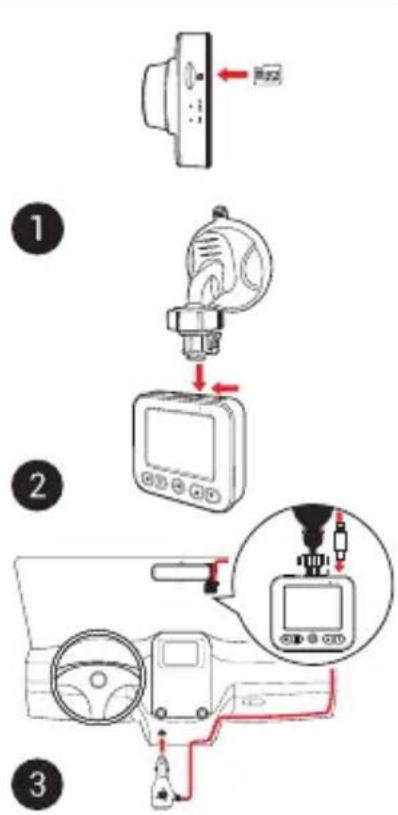

Instalace

1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní SD kartu (třída 10 či výše); kapacita by měla být v rozmezí 8-64 GB.

• Nemanipulujte s SD kartou během používání kamery.

• Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování SD karty vyberte v Menu možnost Formátovat SD kartu a potvrdte.

• Připevněte držák se zařízením na čelní sklo.

• Připojte adaptér do zásuvky zapalovače.
• Připojte micro-USB konec adaptéru k zařízení.
• Nastavte pozici kamery.
• Zapněte napájení; zkontrolujte, zda je zařízení správně nainstalováno. Pokud je zařízení nainstalováno správně, rozsvítí se červená kontrolka; zařízení se spustí a začne nahrávat (blikající modrá kontrolka).

Opatření

• Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení. Používejte pouze příslušenství schválené výrobcem.
• Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5% až 90% bez kondenzace (25 °C).
• Udržujte zařízení mimo dosah ohně, zabráníte tak výbuchu či požáru.
• Nevystavujte prístroj fyzickým nárazům.
• Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.
• Udržujte objektiv v čistotě. Nepoužívejte k čištění zařízení chemikálie ani čistící prostředky; vždy před čištěním zařízení vypněte.
• Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.
• Nerozebírejte ani sami neopravujte zařízení. V případě poruchy zařízení se obratte na servisní středisko.

Tlačitko Funkce
	Stiskněte a po dobu 3 sekund podržte k zapnutí / vypnutí zařízení.Krátce stiskněte pro podržte k zapnutí / vypnutí displej.
	V režimu Záznam (STBY) stiskněte propřepínání mezi režimy Záznam, Snímek a Galerie.V režimu Záznam (REC) stiskněte pro uzamknutí souboru (zamknuté soubory nemohou být smazány ani přepsány).V režimu Menu stiskněte pro výběr dalšího menu.
	Stiskněte pro vstup do Menu.V režimu Menu stiskněte pro výběr dalšího menu.
	V režimu Záznam (STBY) stiskněte pro začátek nahrávání; stiskněte tlačitko znovu pro ukončení nahrávání.V režimu Snímek stiskněte pro pořízení snímku.V režimu Galerie stiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění videa.V režimu Menu stiskněte pro výběr položky v menu.
	V režimu Záznam stiskněte tlačitko Dolů pro vypnutí / zapnutí mikrofonu (nahrávání zvuku).V Menu stiskněte pro výběr následující / předchozí položky v menu.V Menu stiskněte pro výběr následující / předchozí souboru.
Reset Pokud zařízení neodpovídá, stiskněte tlačitko reset pro resetování zařízení.

Poznámka: vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení; pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.
NAVITEL s.r.o. timto prohlašuje, že zařízení NAVITEL R200 je kompatibilní se směrnící EMC 2014/30/EU. Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese: www.navitel.cz/cz/declaration_of_conformity/r200

Funkce zařízení

Formátování SD karty	Formátování karty microSD v autokameře je nezbytné pro správnou funkci zařízení. Před použitím karty microSD nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost "Formátovat SD kartu" a potvrděte ji.
Záznam	Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání (blikající modrá kontrolka). Stisknutím tlačítka OK nahrávání zastavíte. Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam. Každý záznam se automaticky uloží.
Snímek	Pokud je zařízení v režimu Záznam (STBY), stiskněte tlačítko Režim pro přechod do režimu Snímek, stisknutím lačítka OK pořídite snímek, který se automaticky uloží.
Galerie	Pokud je zařízení v režimu Záznam (STBY), stiskněte dvakrát tlačítko Režim pro přechod do režimu Galerie, pomocí tlačítek Nahoru a Dolů procházíte soubory, stisknutím tlačítka OK přehráváte soubory. Při přehrávání souboru stiskněte tlačítko OK pro pauzu / konec pauzy; tlačítka Nahoru a Dolů prorychlý posun vpřed / vzad.
Záznam do smyčky	Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v menu možností. Pokud je na paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.
Intervalový záznam	Parametry nahrávání: 100 ms - nahrávání rychlosti 10 snímků za sekundu (fps), 200 ms - nahrávání 5 snímků za sekundu, 500 ms - 2 snímky za sekundu. Nahrávání pro rychlé přehrávání (30 fps). Normální přehrávání není k dispozici.
Detekce pohybu	Pokud zařízení zaregistruje pohyb, automaticky začne nahrávat záznam. V případě, že zařízení neregistruje pohyb déle než 20 sekund, záznam se automaticky zastaví.
Audio záznam Nahrávání	video se zvukem nebo beze zvuku.

6 | UŽIVATELSKÁ PŘÍRUČKA

NAVITEL

CZ

Ochrana souboru	V režimu Záznam (REC) stiskněte tlačítko Režim k zamknutí souboru. Stiskněte tlačítko znovu pro odemknutí souboru. V režimu Galerie vyberte soubor, který chcete uzamknout. Stiskněte tlačítko Menu, možnost Uzamknout a vyberte budto Uzamknout aktuální anebo Uzamknout vše. Zamknuté soubory nemohou být smazány ani přepsány. Pro odemknutí souboru vyberte možnost Odemknout aktuální / Odemknout vše.
Vodoznak Tato funkce přidá vodoznak data nebo loga zařizení do záznamu.
G-sensor Při nárazu	vozidla zařizení automaticky uzamkne a uloží aktuální video.
Parkovací režim	V případě, že je zařizení vypnuté a zaregistruje vibrace, zařizení se automaticky zapne a začne nahrávat. Soubor bude automaticky uzamčen.
Napájení baterie	Červená kontrolka se rozsvítí, pokud je přístroj připojen k externímu zdroji napájení. Pokud je baterie zařizení plně nabita, červená kontrolka zezelená.
Spořič obrazovky	Zařizení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spoříče obrazovky.

Einleitung

Čip JL5401
Displej 2", 320×240, TFT
Kamera GC2023
Formát záznamu videa MOV (H.264)
Rozlíšenie videa 1920×1080, 30 fps
Formát obrazu JPG
Rozlíšenie obrazu 12 MP
Uhol záberu 140°
Typ objektívu 4-vrstvovásklenená šošovka
Úložisko microSD karta
Kapacita microSD karty Max. 64 GB

USB micro-USB 2.0
Batéria 180 mAh, 3.7 V
Napájanie 5 V, 1A
Frekvencia 50/60 Hz
Mikrofón / reproduktor	Áno
Jazyk	angličtina,čeština,němčina,estónčina,lotyština,litovčina,maďarčina,polština,rumunčina,ruština,slovenčina,ukrajinčina
