INSTRUKCJA OBSŁUGI ISC L-1650 Starmix

pl Instrukcja obsługi....144

1 Objaśnienie używanych symboli i znaków

Symbol / hasło ostrzegawcze	Opis
	To jest symbol ostrzegawczy. Ostrzega przed potencjalnym niebezpieczeństwem odniesienia obrażeń. Przestrzeganie wszystkich zasad oznaczonych tym symbolem jest niezbędne, aby uniknąć obrażeń ciała lub śmierci. Symbol ostrzegawczy występuje zawsze w połączeniu z hasłami ostrzegawczymi NIEBEZPIECZEŃSTWO, OSTRZEŻENIE i OSTROŻNIE.
NIEBEZPIECZEŃSTWO!	Informuje o zagrożeniu z wysokim poziomem ryzyka, które w razie zlekceważenia spowoduje śmierć lub ciężkie obrażenia ciała.
OSTRZEŻENIE!	Informuje o zagrożeniu ze średnim stopniem ryzyka, które w razie zlekceważenia może spowodować śmierć lub ciężkie obrażenia ciała.
OSTROŻNIE!	Informuje o zagrożeniu z niskim stopniem ryzyka, które w razie zlekceważenia może spowodować lekkie lub umiarkowane obrażenia ciała.
UWAGA	Oznacza porady lub wskazówki, które ułatwiają pracę i zapewniają większe bezpieczeństwo pracy.
	Oznacza wymaganie, które musi zostać spełnione przed wykonaniem danej operacji.
	Oznacza kolejne czynności, które musi wykonać użytkownik.
	Oznacza rezultat wykonania czynności.

2 Waźne informacje dotyczące bezpieczeństwa

⚠ OSTRZEŻENIE!

• Niebezpieczeństwo uduszenia! Nie pozwalać dzieciom na zabawę materiałami z opakowania urządzenia, np. workami plastikowymi.
  ▶ Nie wspinać się ani nie siadać na odkurzaczu.
  ▶ Ryzyko upadku podczas pracy na schodach. Zwrócić uwagę na obranie bezpiecznej i stabilnej pozycji.
• Przewodu oraz węża ssącego nie przeciagać nad ostrymi krawędziami, nie załamywać ani nie zakleszczać.
  Przewód oraz wąż ssący zawsze ukadać tak, aby nie stwarzał ryzyka potknięcia.
  W przypadku wydostawania się piany lub płynu natychmiast wyłączyć odkurzacz.
  Wewnętrzna strona pokrywy zawsze powinna być sucha. Nie należy używać odkurzacza, włącznie z akcesoriami, w następujących przypadkach:
• Przewód przyłączeniowy lub przedłużacz są uszkodzone lub wykazują pęknięcia
• Widoczne są uszkodzenia odkurzacza, np. pęknięcia jego obudowy
• W przypadku podejrzewania wystąpienia niewidocznej wady, np. po upadku

⚠️ NIEBEZPIECZEŃSTWO!

▶ Niebezpieczeństwo wybuchu i pożaru! Nie uruchamiać odkurzacza w potencjalnie wybuchowym środowisku.

▶ Nie umieszczać odkurzacza w strefach, w których obecne są łatwopalne gazy i inne substancje łatwopalne.

⚠️ NIEBEZPIECZEŃSTWO!

▶ Niebezpieczeństwo wybuchu i pożaru! Nie używać odkurzacza do zasysania następujących substancji:

• łatwopalne lub wybuchowe rozpuszczalniki
• materiały nasączone rozpuszczalnikami
  • potencjalnie wybuchowe pyły
• ciecze takie jak benzyna, olej, alkohol, rozcieńczalniki
• materiały o temperaturze większej niż 60°C

⚠ OSTRZEŻENIE!

- Nieprawidłowo naprawiane urządzenie stanowi niebezpieczeństwo dla użytkownika. Naprawy zlecać tylko wykwalifikowanym pracownikom, np. serwisowi. Stosować tylko oryginalne części zamienne.

⚠ OSTRZEŻENIE!

Gniazdo odkurzacza wykorzystywać tylko w sposób opisany w instrukcji obsługi.
- Przy niewłaściwym zastosowaniu, nieprawidłowej obsłudze lub niefachowej naprawie producent nie ponosi żadnej odpowiedzialności za szkody.
▶ Nie stosować uszkodzonych przedłużaczy.
- Jeżeli przewód zasilający odkurzacza będzie uszkodzony, musi on być wymieniony na specjalny przewód zasilający, który dostępny jest u producenta lub w jego serwisie.
▶ Nie dopuszczać do kontaktu obracających się szczotek elektrycznych z przewodem zasilającym.
▶ Napięcie na tabliczce znamionowej musi być zgodne z napięciem sieciowym.
▶ Po każdym użyciu i przed każdą konserwacją odkurzacz wyłączyć i wyciągnąć wtyczkę sieciową.
▶ Ciagnąć tylko za wtyczkę sieciową, nigdy za przewód zasilający.
Wtyczki sieciowej nigdy nie wtykać ani nie wyciągać mokrymi rękoma.
Obwód zasilający musi być zabezpieczony odpowiednim bezpiecznikiem.
▶ Nigdy nie otwierać odkurzacza na deszczu lub podczas burzy pod gołym niebem.
Wysuszyć odkurzacz i przechowywać w pomieszczeniach, w których nie występują temperatury ujemne.

⚠ OSTRZEŻENIE!

• Maszyny służące do usuwania pyłu są testowane zgodnie z DIN EN 60335-2-69 i podzielone na klasy w zależności od typu pyłu.
• Odkurzacze klasy L nadają się do stosowania do suchych, niepalnych, zagrażających zdrowiu pyłów przy wartościach granicznych odniesionych do miejsca pracy > 1 mg/m³.
  ▶ Odkurzacze klasy M przystosowane są do odkurzania suchych, niepalnych pyłów, niepalnych cieczy, pyłu drzewnego i niebezpiecznych pyłów o stężeniu AGW ≥ 0,1 mg/m³.
  ▶ Odkurzacze klasy H przystosowane są do odkurzania suchych, niepalnych pyłów, rakotwórczych oraz chorobotwórczych cząstek jak również niepalnych cieczy, pyłu drzewnego i pyłów niebezpiecznych dla zdrowia o stężeniu wszyscy AGW.

⚠ OSTRZEŻENIE!

▶ Odkurzacze do klasy pyłu H-azbest są odpowiednie do odkurzania i odsysania pyłu zawierającego azbest. Przestrzegać krajowych przepisów dotyczących obsługi i konserwacji narzędzi do usuwania azbestu.

⚠ OSTRZEŻENIE!

- Maszyna nie może być używana przez osoby (łącznie z dziećmi) o ograniczonych zdolnościach fizycznych, sensorycznych lub mentalnych oraz osoby nieposiadające wystarczającego doświadczenia i wiedzy.

Zwrócić uwagę, aby dzieci nie bawiły się urządzeniem.
Dyszy, węży ani rur nie kierować na ludzi ani zwierzęta.

⚠ OSTRZEŻENIE!

▶ Używać wyłącznie szczotek dołączonych do odkurzacza lub określonych w instrukcji obsługi.
▶ Stosowanie innych szczotek może zagrozić bezpieczeństwu użytkowania urządzenia.
Podczas użytkowania w przemyśle spożywczym: po użyciu natychmiast wyczyścić odkurzacz i zdezynfekować, aby uniknąć zakażenia drobnoustrojami.
- Do czyszczenia nie używać dysz parowych ani myjek wysokociśnieniowych.

▶ Odkurzacz należy eksploatować wyłącznie pod nadzorem.
W przypadku dłuższej przerwy w pracy odłączyć odkurzacz od sieci.
▶ Nie czyść wkładów filtrujących za pomocą sprężonego powietrza.

Przed rozpoczęciem użytkowania odkurzacza należy zapoznać się z instrukcją obsługi. Instrukcja obsługi zawiera ważne informacje dotyczące bezpieczeństwa, uruchomienia, obsługi, konserwacji i pielęgnacji urządzenia. Instrukcję obsługi należy przechowywać w bezpiecznym miejscu i, w razie sprzedaży urządzenia, przekazać ją następnemu właścicielowi.

Maszyna przeznaczona jest do użytku przemysłowego, np. w hotelach, szkołach, szpitalach, fabrykach, sklepach, biurach i obiektach do wynajęcia.

Przed użyciem

Przy rozpakowywaniu zwrócić uwagę na kompletność i szkody transportowe.

Przed przystąpieniem do użytkowania użytkownicy powinni otrzymać informacje, wskazówki i szkolenie dotyczące użycia odkurzacza i substancji, do których ma być użyty, włącznie z bezpieczną procedurą usunięcia wciągniętych materiałów.

3 Wyświetlacz i elementy sterujące

Pozycja przełącznika	Funkcja Opis
0	Odkurzacz wyłączony	- Gniazdko znajduje się pod napięciem
I Odkurzacz pracuje		- Gniazdko znajduje się pod napięciem- Automatyczna funkcja wibratora wyłączona
A	Tryb gotowości dla automatycznego włączania i wyłączania	- Gniazdko znajduje się pod napięciem- Odkurzacz będzie włączony i wyłączony przez podłączone do gniazda zasilającego narzędzie elektryczne/narzędzie pneumatyczne*
RA	Tryb gotowości dla automatycznego włączania i wyłączania	- Tryb czuwania jak w >A< plus automatyczne czyszczenie filtra.
	Automatyczna funkcja czyszczenia filtra	- To czyszczenie filtra następuje automatycznie przy uzyskaniu minimalnego strumienia objętości podczas najbliższej przerwy w pracy (w pozycji >RA<)
	Wskaźnik poziomu napełnienia*	- Wskaźnik poziomu napełnienia zapala się, kiedy zbiornik jest pełny i/lub wąż ssący jest zablokowany. W odkurzaczach klasy pyłowej M i H emitowany jest także sygnał akustyczny
	Ustawianie średnicy węża ssącego *	- W odkurzaczach klasy „M-/H-/H-azbest” do monitorowania przepływu objętościowego, dźwiękowy sygnał ostrzegawczy włącza się, gdy prędkość powietrza spadnie poniżej 20 m/s
	Ustawianie prędkości silnika*	- Regulacja siły ssania za pomocą pokrętła sterowania prędkością

4 Uruchomienie

4.1 Przed każdym użyciem

Upewnić się, że spełnione są następujące warunki:

Odkurzacz, kabel sieciowy, wąż ssący i akcesoria nie są uszkodzone.

Wszystkie fi Itry zostały włożone i nie są uszkodzone.

4.2 Włączanie i wyłączanie urządzenia

Gniazdo wtyczki odkurzacza pozostaje zawsze pod napięciem, niezależnie od położenia głównego wyłącznika.

⚠ OSTRZEŻENIE!

Niebezpieczeństwo odniesienia obrażeń poprzez automatyczne uruchomienie elektronarzędzia!

Przed podłączeniem do odkurzacza należy wyłączyć elektronarzędzie lub narzędzie pneumatyczne.

UWAGA

W położeniu >0< gniazdo w odkurzaczu może być używane jako przedłużacz.

⚠ Pobór prądu: Odkurzacz + podłączone urządzenie (maksymalnie 2000 W) maks. 16 A.

4.2.2 Włączanie odkurzacza

Funkcje – patrz „3 Wyświetlacz i elementy sterujące“ na stronie 146.

Włożyć wtyczkę do gniazda.
▷ Ustawić przełącznik w pozycji >I<.
Praca odkurzacza rozpocznie się natychmiast.

lub:

▷ Ustawić przełącznik w pozycji >A< lub >RA<.
Odkurzacz znajduje się w trybie gotowości do zasilania elektronarzędzi.

4.2.3 Ustawianie średnicy węża ssącego\*

Ustawić średnicę przewodu ssącego na przełączniku.

⚠OSTROŻNIE!

Przełącznik wyboru dla sygnału minimalnego przepływu objętości powietrza (dźwiękowego i świetlnego) na odkurzaczach z klasą pyłową „M” i „H”

W trybach >RAI< wprowadzane są poniższe ustawienia, w zależności od średnicy węża ssącego:

Przełącznik wyboru dla średnicy wewnętrznej węża ssącego	Objętość przepływu powietrza
∅ 35 mm	70 l/s
∅ 27 mm	41 l/s
∅ 21 mm	25 l/s
Prędkość można regulować indywidualnie po ustawieniu średnicy węża ssącego.

4.2.4 Regulacja siły ssania\*

Ustawić prędkość silnika przełącznikiem. lub
Ustawić odpowiednio pomocniczy suwak powietrza na rurze ręcznej.

4.2.5 Wyłączanie odkurzacza

▷ Ustawić przełącznik w pozycji >0<.
Odkurzacz jest wyłączony.
Po wyłączeniu urządzenia należy wyciągnąć wtyczkę.
Zwinąć przewód zasilający.
Zawiesić przewód sieciowy na haku przewodu.
Przechowywać wąż ssący po umieszczeniu go w uchwycie na akcesoria* na tylnej ściance pojemnika.
Połączyć początek i koniec węża ssącego, tak, aby nie wydostały się z niego żadne cząsteczki zanieczyszczeń.
Odlaczyć elektronarzędzie.

5 Tryby pracy

Tylko z suchym fi Itrem, odkurzyć odkurzacz i akcesoria, aby nie pozostał kurz i nie utworzył skorupy.

Podczas odkurzania sadzy, cementu, tynku lub podobnych pyłów: umieścić jednorazowy worek z PE w pojemniku na brud.
Zawsze używać jednorazowych worków w połączeniu z filtrami.

5.2 Zasysanie cieczy

⚠ OSTRZEŻENIE!

Zagrożenie porażeniem prądem elektrycznym!

W przypadku wydostawania się piany lub płynu natychmiast wyłączyć odkurzacz.
Opróżnić pojemnik i w razie potrzeby filtry.

UWAGA

Regularnie czyścić czujniki poziomu wody (1) i sprawdzać pod kątem widocznych uszkodzeń.

Odkurzanie bez worka filtrującego z włókniny.

Filtry harmonijkowe przeznaczone są do odkurzania na mokro. W przypadku zapelnienia zbiornika wbudowany czujnik wyłącza silnik. Funkcjonowanie odkurzacza może być zakłócone przez przepełnienie pojemnika.

Opróżnić pojemnik (patrz „7 Opróżnianie pojemnika“ na stronie 148).

UWAGA

Kiedy odkurzacz nie będzie wyłączony ochrona przed ponownym rozruchem działa w dalszym ciągu. Dopiero po wyłączeniu i ponownym włączeniu odkurzacz jest ponownie gotowy do pracy.

Przed opróżnieniem wyciągnąć najpierw wąż ssący z cieczy.
Przez wysoką moc ssania i opływowy kształt pojemnika po wyłączeniu z węża może wylewać się trochę wody.
Przy końcowym odkurzaniu suchym założyć suchy filtr.

UWAGA

Przy częstej zmianie pomiędzy suchym i mokrym odkurzaniem zaleca się stosowanie drugiego zestawu filtrów, najlepiej kasety na filtry poliestrowe.

5.3 Zasysanie substancji zawierających azbest

Do odkurzania substancji zawierających azbest można stosować tylko odkurzacze klasy pyłu „H-azbest”.

Pracować wyłącznie z użyciem suchego filtra, suchego odkurzacza i suchych akcesoriów, aby zapobiec przyklejaniu się pyłu i tworzeniu skorupy z pyłu.
Do zasysania substancji zawierających azbest: Włożyć worek jednorazowy z PE do pojemnika na brud.
Zawsze używać worków filtracyjnych w połączeniu z filtrami.

UWAGA

Odkurzacze klasy „H-azbest” najlepiej używać do odkurzania suchego pyłu.

⚠ OSTRZEŻENIE!

Zagrożenie dla zdrowia!

Włókna azbestu w powietrzu.

Zapewnić wystarczający dopływ powietrza z zewnątrz (świeżego powietrza) do miejsca pracy.
Prowadzić lub oczyszczać odprowadzane powietrze w taki sposób, aby włókna azbestu nie przedostały się do powietrza, którym oddychają inne osoby.
W przypadku filtracji odprowadzanego powietrza, transportować wszelki pył w pyłoszczelnych pojemnikach.
▶ Nie przesypywać pyłu.

Jeśli istnieje możliwość uwolnienia się włókien azbestu:

Pochłaniać włókna azbestu w miejscu odprowadzania lub pochodzenia.
Następnie usunąć włókna azbestu zgodnie z aktualnym stanem wiedzy technicznej, aby nie tworzyć jakiegokolwiek zagrożenia dla ludzi lub środowiska.

Jeśli całkowite pochłonięcie włókien azbestu nie jest możliwe:

Zapewnić dodatkową wentylację zgodnie z aktualnym stanem wiedzy technicznej.

Po zakończeniu pracy:

Dokładnie oczyścić narzędzia, w tym rury ssące i osprzęt roboczy.
Dokładnie oczyścić obszar roboczy.
Zwilżyć i prawidłowo usunąć przedmioty zanieczyszczone włóknami azbestu, których oczyszczenie jest niemożliwe.

Po czyszczeniu:

Przewietrzyć miejsce pracy w wystarczającym stopniu.

6 Czyszczenie filtra stałego

Odkurzacz wyposażony jest w system oczyszczania elektromagnetycznego filtra, który może być używany do czyszczenia wszelkich pyłów przylegających filtra.

To czyszczenie filtra następuje automatycznie przy uzyskaniu minimalnego strumienia objętości podczas najbliższej przerwy w pracy (przełącznik w pozycji >RA<).

7 Opróżnianie pojemnika

UWAGA

Dopuszczalny tylko przy pyłach o AGW > 1 mg/m³.

Wyłączyć odkurzać, wyciągnąć wtyczkę.
▷ Otworzyć zapięcia.
Zdjąć ze zbiornika pokrywę i wąż ssący.
Opróżnić pojemnik.

7.1 Usunąć filtrujący worek materiałowy

Wyłączyć odkurzacz.

Odłączyć wtyczkę sieciową.
Stosować odpowiednią maskę oddechową.
Odłączyć wąż ssący.
Zakryć gniazdo wlotowe zaślepką
Otworzyć zatrzaski boczne.
Zdjąć górną część urządzenia.
Ostrożnie ściągnąć kołnierz z gniazda wlotowego i zamknąć kołnierz.
Usunąć zebrany materiał zgodnie z wymogami prawnymi.

7.2 Usunąć jednorazowy woreczek z PE

Ustawić przełącznik w pozycji >RA<.
→ Składane wkłady filtracyjne są czyszczone automatycznie.
→ Kurz osiadły w filtrach wpada do worka.
Wyłączyć odkurzacz.
Odlączyć wtyczkę sieciową.
Stosować odpowiednią maskę oddechową.
Odłączyć wąż ssący.
Zakryć gniazdo wlotowe nasadką.
Otworzyć zatrzaski boczne.
Zdjąć górną część urządzenia.
Ostrożnie zamknąć worki przy pomocy załączonej taśmy.
Kołnierz zdjąć ostrożnie z wylotu i zamknąć.
Ostrożnie wyjąć worki z pojemnika.
Wciągnięty brud usunąć zgodnie z przepisami.

7.3 Włożyć filtrujący woreczek materiałowy do urządzenia

UWAGA

Używać wyłącznie materiałowych worków filtracyjnych do czyszczenia na sucho.

Nasunąć kołnierz całkowicie na gniazdo wlotowe.

UWAGA

Obsługa suwaka obrotowego (nie z pojemnikiem 50 l)

Przekręcić czerwony suwak obrotowy w pozycję CLOSE do oporu na znaczniku ▲.

7.4 Włożyć jednorazowy woreczek z PE\*

UWAGA

Odkurzacze klasy L, M i H ze specjalnym pojemnikiem i zasuwką obrotową przy otworze włotowym typu IS/ISC L, M, H i H-ASBEST przystosowane są do zastosowania worków.

UWAGA

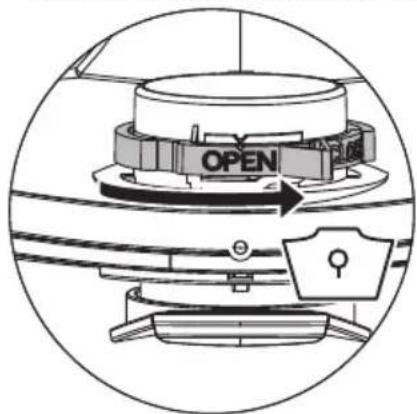

Obsługa suwaka obrotowego (nie z pojemnikiem 50 l)

Ustawić czerwony suwak obrotowy w pozycję OPEN do oporu na znaczniku ▲.

▶ Nasunąć kołnierz całkowicie na gniazdo wlotowe.
▶ Nasunąć otwór górnej torby na obręcz otworu pojemnika.

OPEN

8 Zmiana filtra

8.1 Wymiana filtrów

Przed wymianą kaset filtrujących należy je oczyścić.
Obrócić blokadę zatrzasku o 90° w kierunku przeciwnym do ruchu wskazówek zegara za pomocą monety lub podobnego przedmiotu i popchnąć zatrzask do tyłu.
Otworzyć osłone.
Po wyjęciu kasetę filtra natychmiast zamknąć w szczelnym worku plastikowym i usunąć zgodnie z przepisami.
Założyć nowe kasety filtra.
Podnieść pałąk zamka, opuścić osłonę i unieruchomić przez lekkie wciśnięcie.

9 Wymiana filtra ochronnego silnika

UWAGA

Jeżeli filtr ochronny silnika byłby zabrudzony, wskazuje to na uszkodzoną kasetę filtra.

Zakładanie kasety filtra składanego.
Wymienić filtr ochrony silnika lub umyć go pod bieżącą woda, wysuszyć i ponownie założyć.

10 Transport

Odlączyć wąż ssący.
Zakryć gniazdo wlotowe zaślepką.
▶ Nałożyć górną część pojemnika.
Zamknąć zatrzaski boczne.
Oprzyrządowanie włożyć do plastikowego worka i zamknąć lub odłożyć go na miejsce przechowywania.
Połączyć początek i koniec węża ssącego.
Wąż owinąć wokół odkurzacza i zaczepić na uchwycie.

11 Konserwacja

UWAGA

Przed każdą konserwacją odkurzacz wyłączyć i wyciągnąć wtyczkę sieciową.

W celu konserwacji użytkownik musi odkurzacz

• rozebrać,
• wyczyścić
• i zakonserwować,

o ile jest to możliwe bez stwarzania zagrożenia dla personelu konserwującego i innych osób.

Środki ostrożności

Odpowiednie środki ostrożności obejmują

• czyszczenie przed demontażem,
• zabezpieczenie miejscowej wentylacji filtrowanej, przy której odkurzacz będzie demontowany,
• czyszczenie obszaru konserwacji,
• odpowiednie środki ochrony indywidualnej.

Środki ostrożności dla odkurzaczy klasy Hi M

Zewnętrzna część odkurzacza powinna być odkurzona i wytarta do czysta lub przykryta zanim zostanie wyprowadzona z niebezpiecznego obszaru. Wszystkie części odkurzacza muszą być traktowane jako zanieczyszczone kiedy będą przenoszone z niebezpiecznego obszaru i muszą być przeprowadzone odpowiednie czynności, aby zapobiec rozprzestrzenianiu się pyłu.

Zanieczyszczone przedmioty

Podczas wykonywania prac konserwacyjnych i naprawczych wszystkie zanieczyszczone przedmioty, które nie mogą być

w zadowalający sposób wyczyszczone, muszą zostać usunięte. Przedmioty takie musza być usunięte w szczelnych workach zgodnie z obowiązującymi przepisami dotyczącymi tego rodzaju odpadów.

11.1 Testowanie skuteczności odkurzacza

Co najmniej raz w roku producent lub osoba poinstruowana muszą przeprowadzać inspekcję techniczną obejmującą filtry, szczelność powietrzną odkurzacza oraz jego mechanizmy sterowania.

Ponadto skuteczność odkurzaczy o klasie pyłowej H i H-azbest musi być sprawdzana co najmniej raz w roku lub częściej. Metoda badania, która może być używa do wykazania skuteczności urządzenia, została zdefiniowana w normie EN 60335-2-69

AA.22.201.2. Jeśli test nie zostanie zaliczony, należy go powtórzyć przy użyciu nowego filtra głównego.

W pomieszczeniu musi być zapewniony wystarczający poziom wymiany powietrza L jeżeli powietrze wydmuchiwane jest ponownie do pomieszczenia. Przestrzegać również przepisów krajowych.

Jeżeli moc ssania odkurzacza spada i wyczyszczenie filtrów nie poprawia tego stanu (zakładając, że pojemnik jest opróżniony, a materiałowy woreczek filtrujący wymieniony), wówczas konieczna jest wymiana filtrów (patrz rozdział „8.1 Wymiana filtrów“ na stronie 149).

12 Czyszczenie

UWAGA

Kwasy, aceton i rozpuszczalniki mogą uszkodzić części odkurzacza.

Przemyć pojemnik i akcesoria woda.
Wytrzeć górną część wilgotną szmatką.
▶ Pozostawić pojemnik i akcesoria do wyschnięcia.

13 Naprawa

⚠ OSTRZEŻENIE!

▶ Nieprawidłowo naprawiane urządzenie stanowi niebezpieczeństwo dla użytkownika.
- Naprawy zlecać tylko wykwalifikowanym pracownikom, np serwisowi. Stosować tylko oryginalne części zamienne.

14 Rozwiązywanie problemów i naprawa

UWAGA
Nieprawidłowa praca nie zawsze musi być powiązana z usterkami odkurzacza
Usterka Przyczyna Środek zaradczy
Siła ssania spada Filtr zanieczyszczony Oczyścić
		Woreczek filtrujący jest pełny Wymienić
		Pojemnik pełny Opróżnić
		Zablokowany filtr ochrony silnika Oczyścić
		Dysza, przewód rurowy lub wąż są zablokowane
Odkurzacz nie uruchamia się Wtyczka sieciowa nie znajduje się w gnieździe		Podłączyć wtyczkę sieciową do gniazdka
		Brak napięcia sieciowego Sprawdzić bezpiecznik
		Nieprawidłowe połączenie przewodu sieciowego
		Pokrywa nie jest prawidłowo zamknięta Domknąć
		Czujnik wody wyłączony Opróżnić pojemnik
		Odkurzacz znajduje się w trybie gotowości >A< lub >RA<
Odkurzacz nie włącza się, gdy narzędzie jest uruchamiane w trybie >A< lub >RA<		Elektronarzędzie nie zostało podłączone do gniazdka na odkurzaczu
		Zawór elektromagnetyczny pneumatycznego urządzenia włączającego/wyłączającego* jest zanieczyszczony
Jednorazowy woreczek z PE został zassany do filtra		Nieprawidłowa pozycja suwaka obrotowego
Odkurzacze o klasie pyłowej M lub H: z umieszczonym woreczkiem filtrującym, kurz gromadzi się w pojemniku		Nieprawidłowa pozycja suwaka obrotowego
zapala się lampka kontrolna Filtr zapchany		Wyczyść lub wymień filtr
		Zatkany wąż ssący Usunąć odpad blokujący wąż
		Pojemnik pełny Opróżnić pojemnik

Nie należy stosować do tego celu jakichkolwiek innych substancji, skontaktować się z serwisem.

15 Oryginalne akcesoria

UWAGA
Należy stosować wyłącznie oryginalne akcesoria.
Oznaczenie artykułu Właściwości/material Nr zamówienia
Filtry FKP 4300	Poliester, atestowany dla klasy pyłu M (Ti15)	416069
Filtry FKP 4800 M Advanced	Poliester, atestowany dla klasy pyłu M (Ti15) powierzchnia filtra 4800 cm2	459257
Filtry FKP 4300 HEPA	Poliester, włókno szklane i celuloza, atestowany dla klasy pyłu H (Ti26)	419190
Filtry FKP 3800 HEPA H14 Advanced	3-warstwowy, poliester z membraną PTFE, włókno szklane, poliester (Ti202 / Ti66 / Ti20), powierzchnia filtra 3800 cm2, klasa pyłu H / HEPA H14	459264
Filtry FKPN 3000 NANO	Poliester z warstwą nanowłókien, atestowany dla klasy pyłu M (Ti201)	425740
Worki filtracyjne 25 l:
Materiałowy worek filtracyjny FBV 25/35 (5 szt.)	do pojemnika z tworzywa sztucznego o pojemności 25 litrów i 35 litrów, atestowany dla klasy pyłu M (VIT610/TMO908)	411231
Jednorazowy worek z PE FBPE 25/35 (5 szt.)	Wyłącznie do odkurzaczy o klasach pyłu M i H	425764
Jednorazowy worek z PE Azbest FBPE 35 (5 szt.)	Wyłącznie do odkurzaczy o klasie pyłu H-azbest	425757
Materiałowy worek filtracyjny FBVPE 25/35 (5 szt.)	Wyłącznie do odkurzaczy o klasach pyłu M i H (VIT610/TMO908)	445267
Materiałowy worek filtracyjny FBVPE 25/35 (5 szt.)	Wyłącznie do odkurzaczy o klasie pyłu H-azbest (VIT610/TMO908)	445755
Worki filtracyjne 50 l:
Materiałowy worek filtracyjny FBV 45/55 (5 szt.)	do pojemnika z tworzywa sztucznego o pojemności 50 litrów, atestowany dla klasy pyłu M (VIT610/TMO908)	435039
Jednorazowy worek z PE FBPE 50 (5 szt)	Wyłącznie do odkurzaczy o klasach pyłu M i H	421742
Jednorazowy worek z PE Azbest FBPE 50 (5 szt.)	Wyłącznie do odkurzaczy o klasie pyłu H-azbest 423951

Dodatkowe akcesoria można znaleźć na specjalnej liście akcesoriów, którą można uzyskać po przesłaniu zapytania do zespołu serwisowego firmy Starmix ze strony: www.starmix.de, e-mail: [e-mail].

16 Dane techniczne

Typ: IS		ISC L/M/H-1425(1450) 110/120V	ISC L/M/H-1425(ISC L/M/H-1450)	ISC L/M/H-1625(ISC L/M/H-1650)	ISC H-1225 AsbestISC H-1250 Asbest
Napięcie	V	110-120 220-240	220-240
Częstotliwość Hz		50/60
moc nominalna	W	1200	1200	1400	1000
moc maksymalna	W	1400	1400	1600	1200
Przepływ powietrza*	l/s (m3/h)	74 (266)	73 (263)	75 (270)	70 (252)
Podciśnienie*	hPa/MG	234	270	280	265
Przepływ powietrza**	l/s (m3/h)	35 (126)	42 (151)	45 (162)	40 (144)
Podciśnienie**	hPa/SE	200	235	245	230
Poziom hałasu	dB(A)	69
Waga	kg	12,1 / 17,1
Wymiary d x s x w	cm	45 x 39 x 49 / 59,5 x 46,5 x 96

* przy silniku ** przy wężu

Maksymalna moc odkurzaczy z gniazdem zasilania elektronarzędzi: 2000 W (220-240V\~) / 400 Watt (120V\~)

Przestrzegać zabezpieczeń bezpiecznikowych odpowiedniej krajowej sieci energetycznej!

17 Badania i aprobaty

Kontrole elektrotechniczne należy przeprowadzać zgodnie z przepisami dotyczącymi zapobieganiu wypadkom (DGUV V3)

i DIN VDE 0701 część 1 i część 3. Kontrole te są konieczne zgodnie z DIN VDE 0702 w regularnych odstępach oraz po wprowadzeniu zmian.

Odkurzacze przeszły badanie zgodnie z IEC/EN 60335-2-69.

UWAGA

Stare urządzenia zawierają cenne materiały, które nadają się do powtórnego wykorzystania. Odkurzacza nie wyrzucać z normalnymi odpadami, lecz usuwać go poprzez odpowiednie systemy zbierania odpadów, np. poprzez miejski punkt zbiórki odpadów.

18 Deklaracja zgodności

Niniejszym oświadczamy, że opisane poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE, dotyczących podstawowych wymagań w zakresie bezpieczeństwa i higieny.

Niniejsza deklaracja traci ważność w razie modyfikacji urządzenia bez naszej uprzedniej zgody.

Produkt: Odkurzacz do cieczy i pyłów

Typ:

Konstrukcja urządzenia odpowiada następującym odnośnym przepisom:

Dyrektywa maszynowa WE 2006/42/UE wraz z poprawkami:

Dyrektywa WE o kompatybilności elektromagnetycznej 2014/30/WE:

ROHS 2011/65/EU:

Autoryzowany przedstawiciel działu dokumentacji:

30.09.2023

IS

Dyrektywa maszynowa WE 2006/42/UE

Dyrektywa WE o kompatybilności elektromagnetycznej 2014/30/WE

ROHS 2011/65/EU

Produkt był testowany i certyfikowany przez poniższy instytut:

Kierownik ds. Zapewnienia Jakości

Magyar

Odkurzacze klasy L nadają się do stosowania do suchych, niepalnych, zagrażających zdrowiu pyłów przy wartościach granicznych odniesionych do miejsca pracy > 1 mg/m³.

Odkurzacze klasy pyłowej M nadają się do odkurzania suchych, niepalnych pytów, niepalnych cieczy, pytów drzewnych oraz pytów niebezpiecznych o AGW ≥ 0,1 mg/m³.

Odkurzacze klasy H przystosowane są do odkurzania suchych, niepalnych pyłów, rakotwórczych oraz chorobotwórczych cząstek jak również niepalnych cieczy, pyłu drzewnego i pyłów niebezpiecznych dla zdrowia przy wszystkich stężeniach AGW.

OSTRZEŻENIE: Maszyna zawiera kurz szkodliwy dla zdrowia. Procesy oczyszczania i konserwacji wraz z usuwaniem pojemnika zbierającego kurz mogą być wykonywane tylko przez specjalistów, posiadających odpowiednie wyposażenie ochronne. Nie używać bez kompletnego systemu filtracji.
