用户手册 ISC L-1650 Starmix

标志/警示词说明
△	这是警示标志。它提醒你可能出现的伤害。遵守带有此图标的指示,以避免受伤或死亡。此警示图标总是与警示词危险、警告和小心一起出现。
危险!危险!	表示高度危险,如不避免会导致死亡或重伤。
警告!警告!	表示中度危险,如不避免可能导致死亡或重伤。
小心!表示低度危险,如不避免可能导致轻微或中度伤害
注意注意确定简化工作并确保安全操作的建议或指示。
△	表示操作前必须满足的条件。
▶	表示用户按顺序依次执行的操作步骤。
4 表示一个操作的结果。

2 重要安全信息

警告!警告!

窒息危险!请勿让儿童玩弄包装材料,如塑料袋等。请勿爬上真空吸尘器或坐在机器上。在楼梯上作业时有跌落的风险。请注意安全地站立。电源线及吸入软管搭在锐利棱边上,请勿硬拉、扭结或夹紧。请将电源线及吸入软管始终敷设在没有人被绊倒的位置。泡沫或液体溢出时,请立即关闭吸尘器。顶盖内部始终保持干燥。在以下情况下,请勿使用包括附件在内的真空吸尘器:电源连接线缆或延长线缆有缺陷或出现裂纹真空吸尘器有明显的损坏,如外壳上有裂纹如果您怀疑其有不可见的缺陷,如在将机器掉落后

危险!

有爆炸和火灾的危险!请勿在潜在的易爆环境中运行真空吸尘器。将真空吸尘器远离易燃气体和物质。

危险！

有爆炸和火灾的危险！请勿使用真空吸尘器清洁以下物质：

• 易燃或易爆溶剂
• 浸泡在溶剂中的材料
• 潜在的易爆粉尘
• 如汽油、油、酒精、稀释剂等液体
• 温度为 60^ C 以上的材料

警告！警告！

擅自维修的设备会对用户构成危险。请将维修工作仅交给客服等专业人员执行。只能使用原装备件。

警告！警告！

吸尘器上的插座专用于使用说明书规定的用途。

如果滥用、操作不当或擅自维修，本制造商对所造成的各种损害概不承担任何责任。

切勿使用损坏的加长电缆。

如果吸尘器电源线被损坏，必须更换由制造商及其客服提供的特制电源线。

电动刷损坏时，切勿使旋转电动刷与电源线接触。

型号铭牌上标注的电压必须与电源电压相吻合。

在每次使用吸尘器之后和维修之前，请关闭吸尘器并拔掉电源插头。

请务必拔掉电源插头，切勿用力拉电源线。

切勿用湿手插入或拔掉电源插头。

电源组必须利用具有适当电流强度的保险装置予以安全保护。

在户外作业时，遇下雨或雷雨天气，切勿打开吸尘器。

将吸尘器干燥且防冻地保存在室内。

警告！警告！

除尘机器根据DIN EN 60335-2-69进行测试并划分粉尘等级。

粉尘等级为 L 的吸尘装置适用于吸入干燥、不易燃以及职业接触极限值 > 1 mg/m ^3 的危害人体健康的粉尘。

M级吸尘器适用于吸入/抽吸干燥的不可燃粉尘、不可燃液体、木屑及对健康有害的AGW ≥ 0.1 mg/m³粉尘。

H级吸尘器适用于吸入/抽吸干燥的不可燃粉尘、致癌及病发颗粒，不可燃液体、木屑及对健康有害的AGW粉尘。

警告！警告！

用于粉尘等级 H石棉的真空吸尘器适用于真空吸尘和提取含有石棉的粉尘。遵守国家有关石棉清除工具的操作和维护的规定。

警告！警告！

该机器禁止由身体、感官或心智能力受限人员（包括儿童）或缺乏足够的知识和经验的人员操作。

应确保儿童不会使用该设备玩耍。

切勿将喷嘴、软管或管道朝向人或动物。

警告！警告！

仅可使用真空吸尘器随附或者操作说明中指定的刷子。

使用其他刷子可能危及安全。

用于食品加工业务时：使用后请立即清洁真空吸尘器并进行消毒，以避免微生物污染。

请勿使用任何蒸汽喷头或高压清洁剂进行清洁。

仅可在监督下操作真空吸尘器。

如果有较长时间的作业中断，请断开真空吸尘器与电源的连接。

请勿用压缩空气清洁过滤器滤芯。

在开始使用真空吸尘器之前，请仔细阅读操作手册。操作手册提供了安全、调试、操作、维护和保养的重要说明。请将操作手册放置在安全的地方；如果您出售本机，请将手册交于下一位所有者。制造商保留设计及设备改进的所有权。

请不得进行非本使用说明书所述的操作。

该机器设计用于商业用途，例如：酒店、学校、医院、工厂、办公室和出租商埠。

产品使用之前

打开外包装时，请注意产品是否齐全以及是否有运输中造成的损坏。

产品使用之前，厂家为用户提供了针对吸尘器、适用材料使用及其包括的吸收材料安全清除方法的信息、须知及培训。

开关位置 功能	说明
0关闭吸尘器	-插座通电
I 吸尘器运行		-插座通电-自动震动功能关闭
A自动开关预备操作		-插座通电-吸尘器通过电气/气动工具*与插座连接将会开启和关闭。
RA自动开关预备操作 -预备操作如>A<滤袋自动清理
	自动过滤器清洁功能	-当灰尘达到体积容量时,会进行自动清理(切换至RA)。
	液位指示灯*	-当水箱充满和/或吸入软管堵塞时,液位指示灯亮起。在灰尘等级为M和H的真空吸尘器上也会发出声音信号
	设置吸入软管直径*	-用于体积流量监测的M-/H-/H石棉真空吸尘器,在空气速度低于20 m/s时触发声音警告信号
	设置电机转速*-使用速度控制调整吸力

4 调试

4.1 每次使用前

确保满足以下条件:

△ 真空吸尘器、电源线、吸入软管和配件未损坏。
△ 所有过滤器均已插入且未损坏。

4.2 打开和关闭

无论主开关位置如何，真空吸尘器上的插头插座始终处于欠压状态。

警告！

自动启动电动工具的有受伤的危险!

- 连接真空吸尘器前，请关闭电动工具或气动工具。

注意注意

开关位置>0<时，吸尘器上的插座可作为加长电缆使用。

功能请参见第 278 页上的 “3 显示和控制元件”

将插头插入插头插座。
▶ 将开关位置设为>1<。

→ 真空吸尘器立即启动。

或者：

▶ 将开关位置设为 >A < 或 >RA <。
使用电动工具时真空吸尘器处于待机模式。

4.2.3 设置吸入软管直径\*

在开关处设置吸入软管直径。

小心!

灰尘等级为 “M” 和 “H” 的真空吸尘器上的最小空气体积流动信号（喇叭和灯）的选择开关 在模式 > RA < 和 > I < 中，根据软管的直径进行以下设置：

吸入软管直径的选择器开关 体积气流

∅ 35 mm	70 l/s
∅ 27 mm	41 l/s
∅ 21 mm	25 l/s
设置软管直径后,可以单独调整速度。

4.2.4 调整吸力\*

▶ 在开关上调整电机转速。 或者
设置手柄管上的辅助空气滑块。

4.2.5 关闭真空吸尘器

▶ 将开关位置设为>0<。
→ 真空吸尘器关闭。
▶ 关闭后，将电源插头拔出。
卷起电源连接线缆。
将电源连接线缆存放在线缆钩上。
- 通过将吸入软管插入容器后壁上的配件架*来对其进行存放。
将吸入软管端部放在一起，以免灰尘颗粒泄漏。
▶ 取下电动工具。

5 运行模式

5.1 干吸

▶ 只能用干的过滤器、吸尘器及配件吸尘，以防粉尘黏附结壳。
在吸取烟灰、水泥、石膏或类似粉尘时：将聚乙烯废物清理袋插入灰尘容器中。
- 始终将处理袋与滤芯组合使用。

5.2 吸取液体

警告！警告！

触电危险!

泡沫或液体溢出时，请立即关闭吸尘器。
清空容器，如需要，清空折叠过滤盒。

注意注意

定期清理水位传感器(1)，检查其是否有损坏迹象。

在未使用无纺布过滤袋时吸入。

折叠式过滤器 & 适用于湿式吸尘。

已装入的传感器用于在容器已满时关闭电机。容器被充满时可能会使吸尘装置的操作受到影响。

清空容器（参见第280页上的“7清空容器”）。

注意注意

如果吸尘器未关闭，那么重启保护继续起作用。只有当吸尘器关闭且重新启动之后，吸尘器才重新准备就绪。

在清空之前，首先从液体里取出吸入软管。
因吸尘功率大，容器形状易于流动，关闭之后，会有少量水从软管里倒流。
- 连接干吸时，使用干过滤器。

注意注意

干吸与湿吸经常更换时，本公司建议使用第二套过滤器，最好是聚酯折叠过滤盒。

5.3 吸取含有石棉的物质

仅用于粉尘等级H石棉的真空吸尘器可用于真空吸取含有石棉的物质。

▶ 仅可使用干式过滤器、吸尘器和附件，以防粉尘粘附和堵塞。
要吸取含有石棉的物质：将聚乙烯清空袋或羊毛滤袋插入污物容器中。
务必将滤袋与折叠式过滤器滤筒组合使用。

注意注意

H石棉类真空吸尘器更适合作为干性粉尘真空吸尘器使用。

警告！

健康危害！

空气中的石棉纤维。

为作业区域提供足够的外部空气（新鲜空气）。
- 引导或清洁抽出的空气，使得石棉纤维不会进入其他人的呼吸空气中。
- 过滤抽出的空气时，将粉尘输送至防尘容器中。
请勿倒出粉尘。

如果石棉纤维有可能逸出：

在出口或来源点吸收石棉纤维。
▶ 然后根据现有技术处理石棉纤维，从而使其不会对人或环境造成任何危险。

如果无法完全吸收石棉纤维：

根据现有技术采取额外的通风措施。

完成作业后：

▶ 仔细清洁工具，包括吸入管和作业设备。
请仔细清洁作业区域。
- 润湿并妥善清除无法清洁的被石棉纤维污染的物体。

清洁后：

▶ 充分通风作业区域。

6 永久过滤器清洁

真空吸尘器配有电磁过滤器清洁系统，可用于清洁滤芯上附着的灰尘。

当灰尘达到体积容量时，会进行自动清理（切换至RA）。

7 清空容器

注意注意

只能当粉尘AGW > 1 mg/m ^3 时，是允许的

▶ 关闭吸尘器，拔掉电源插头。
打开闭锁装置。
从容器里取出顶盖和吸入软管。
将容器倒空。

7.1 处理无纺布过滤袋

▶ 关闭真空吸尘器。
▶ 断开电源插头。
▶ 佩戴合适的呼吸面罩。
▶ 取下吸入软管。
▶ 用盖子关闭进气插口。
打开侧面的闭锁装置。
▶ 取下顶部部分。
▶ 小心地将法兰从进气插口拉出并关闭法兰。
▶ 按照法律规定处理收集到的材料。

7.2 处理聚乙烯废物清空清理袋

▶ 将开关位置设为 >RA <。
折叠式过滤器滤芯自动清洁。
过滤器中残留的灰尘落入袋中。
▶ 关闭真空吸尘器。
▶ 断开电源插头。
▶ 佩戴合适的呼吸面罩。
取下吸入软管。
▶ 用盖子关闭进气插口。
打开侧面的闭锁装置。
▶ 取下顶部部分。
▶ 用附带的封闭带，小心地密封住聚乙烯废物清空清理袋。
▶ 小心从吸入口接头上拔掉法兰并且封堵
- 小心从容器中取出聚乙烯废物清空清理袋
▶ 按照法律规定处理收集到的材料。

7.3 插入无纺布过滤袋

注意注意

仅可使用无纺布过滤袋进行干式真空清洁。

- 完全通过进气插口缓慢插入法兰。

注意注意

操作旋转阀 (不適用於 50 升容器)

将内部红色旋转阀向CLOSE位置转动至其达到标记 ▲上的停止处。

仅限于附带特制容器和吸入口中的旋转阀的L, M和H级IS/ISC L, M, H和H-ASBEST型吸尘器适用于聚乙烯废物清空清理袋。

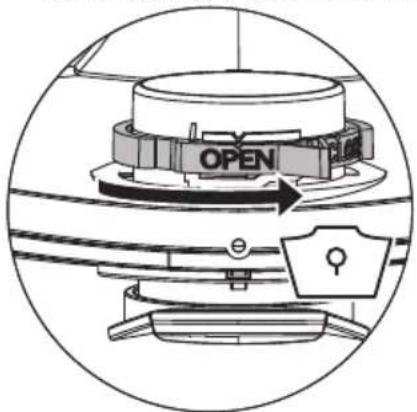

注意注意

操作旋转阀 (不適用於 50 升容器)

将内部红色旋转阀向OPEN位置转动至其达到标记▲上的停止处。

• 完全通过进气插口缓慢插入法兰。
  将上部袋子的开口放在容器边缘上方。

OPEN

8 更换过滤器

8.1 更换折叠式过滤器滤芯

在更换过滤器滤芯之前，请对其进行清洁。

使用硬币或类似物体沿逆时针方向将闭锁装置上的锁旋转90°，然后将闭锁装置推向后部。
▶ 掀开外罩
将取出的折叠过滤盒立即堵住防尘塑料袋，并且按规程清理废弃物。
使用新的折叠过滤盒。
▶ 提起锁定支架，翻下外罩，轻轻按压将其锁住。

9 更换电机保护过滤器

注意注意

如果电机保护过滤器有赃物，那么这说明过滤盒损坏。

更换折叠过滤盒。
更换电机保护过滤器或将电机保护过滤器用自来水洗净，使其干燥并重新装入。

10 运输

□ 取下吸入软管。
□ 用盖子关闭进气插口。

将顶部部分放置于容器上。
▶ 关闭侧面的闭锁装置。
将配件放入适宜的塑料袋内，密封塑料袋或将配件放入工具存放处内。
吸入软管末端与吸入软管始端插接在一起。
将软管绕在吸尘器上，并且将其在把手上夹紧。

11 保养

注意注意

在每次吸尘器维修之前，请关闭吸尘器并拔掉电源插头。

为了用户便于维修，吸尘器必须

• 拆散，
• 经过清洗并且
• 进行维修，

维修可在上述范围之内实施，不会对维修及其他人员造成危险。

预防措施

适当的预防措施包括

• 拆卸之前清洗，
• 采取吸尘器拆卸时的局部过滤强制通风的预防措施，
• 清洁维修区域及
• 适当的个人防护装备。

H和M级吸尘器预防措施

在将吸尘器部件从对健康有害的区域取出之前，其外表应通过吸尘方法清理，擦拭干净或用密封材料加以处理。如果所有的吸尘器部件从对健康有害的区域取出，必须把它们看做是受到污染的吸尘器部件，并且必须采取适当处理措施，以避免粉尘扩散。

受污染的物品

维修作业时，所有受污染的物品清理无法令人满意，就必须对其进行废弃物回收处理。按照现行的废弃物清除相关规定，这样的废弃物必须装入不渗透的袋子，进行废弃物回收处理。

11.1 测试真空吸尘器的有效性

每年至少一次，制造商或被委派人员必须进行包括过滤器、真空吸尘器的气密性和控制机构在内的技术检查。

此外，每年至少一次，或者更频繁地检查具有粉尘等级H和H-石棉的真空吸尘器的有效性。EN 60335-2-69 AA.22.201.2中定义了可用于展示装置有效性的测试方法。如果测试未通过，则必须使用新的主过滤器进行重复测试。

如果排出空气回流室内，那么室内必须具备足够的换气率L。其他说明请参照所在国的相关规定。

吸尘器吸尘功率降低，同时增加折叠过滤盒清洗次数。如果吸尘功率仍降低（前提条件是清空容器并且更换过滤纸袋），那么需要更换折叠过滤盒(请参见第282页上的

第 281 页上的 “8.1 更换折叠式过滤器滤芯”）。

12 清洁

注意注意

▶ 用水清洁容器和配件。
用湿布擦拭顶部部分。
▶ 让容器和配件进行干燥。

13 维修

警告！

擅自维修的吸尘器会对用户构成危险。

请将维修工作仅交给专业人员，如 客服人员来执行。 只能使用原装备件。

14 故障排除和维修

注意注意
故障并不一定总是由真空吸尘器的故障引起。
故障原因补救措施
吸力下降过滤器变脏清洁
	过滤袋已满更换
	容器已满清空
	电机保护过滤器堵塞清洁
	喷嘴、管子或软管堵塞清洁
真空吸尘器不启动电源插头未插入插座将电源插头插入插座
在>A<或>RA<模式下开启工具时,真空吸尘器无法启动	电动工具未插入真空吸尘器上的插座	将电源插头插入真空吸尘器上的插座
	气动开关装置电磁阀*受到污染	用酒精冲洗
聚乙烯废物清空清理袋被吸入过滤器	旋转阀位置不正确 将旋转阀设为	OPEN▲位置(请参见第281页上的“7.4插入聚乙烯废物清空清理袋”)
粉尘等级为M或H的真空吸尘器:已插入过滤袋,粉尘积聚在容器中	旋转阀位置不正确 将旋转阀设为	CLOSE▲位置(请参见第280页上的“7.3插入无纺布过滤袋”)

请勿尝试任何其他事情，请联系客户服务。

15 正品配件

注意注意
仅可使用原装配件。
产品标识 属性/材料 订单数量
折叠式过滤器滤芯 FKP 4300	聚酯纤维材质,防尘等级 M 认证 (Ti15)	416069
折叠式过滤器滤芯 FKP 4800 M Advanced	聚酯纤维材质,防尘等级 M 认证 (Ti15) 過濾面積 4800 cm2	45
折叠式过滤器滤芯 FKP 4300 HEPA	聚酯纤维材质、玻璃纤维和纤维素材质,防尘等级H认证 (Ti26)	419190
折叠式过滤器滤芯 FKP 3800 HEPA H14 Advanced	三層,聚酯帶聚四氟乙烯膜,玻璃纖維,聚酯 (Ti202 / Ti66 / Ti20),過濾面積 3800 cm2,灰塵等級 H / HEPA H14 認證
折叠式过滤器滤芯 FKPN 3000 NANO	带纳米纤维层的聚酯纤维材质,防尘等级 M 认证 (Ti201)	425740
滤袋 25 升:
产品标识 属性/材料 订单数量
羊毛滤袋 FBV 25/35 (5个) 适用于25升和35升塑料容器,防尘等级 M认证(VIT610/TMO908)		411231
聚乙烯清空清理袋FBPE 25/35 (5个)	仅适用于真空吸尘器粉尘等级 M 和 H	425764
聚乙烯清空清理袋 石棉 FBPE 35 (5个)	仅适用于真空吸尘器粉尘等级 H石棉 425757
羊毛滤袋 FBVPE 25/35 (5个)	仅适用于真空吸尘器粉尘等级 M 和 H(VIT610/TMO908)	445267
羊毛滤袋 FBVPE 25/35 (5个) 仅适用于真空吸尘器粉尘等级 H石棉(VIT610/TMO908)		445755
滤袋 50 升:
羊毛滤袋 FBV 45/55 (5个) 适用于50升塑料容器,防尘等级 M认证(VIT610/TMO908)		435039
聚乙烯清空清理袋 FBPE 50 (5个)	仅适用于真空吸尘器粉尘等级 M 和 H	421742
聚乙烯清空清理袋 石棉 FBPE 50 (5个)	仅适用于真空吸尘器粉尘等级 H石棉 423951

附加配件可以在特殊附件列表中找到，该列表可以在网络上从Starmix服务团队处要求获

取：www.starmix.de，电子邮件：[e-mail]。

16 技术数据

类型: IS		ISC L/M/H-1425(1450) 110/120V	ISC L/M/H-1425(ISC L/M/H-1450)	ISC L/M/H-1625(ISC L/M/H-1650)	ISC H-1225 AsbestISC H-1250 Asbest
电压	V	110-120 220-240	220-240
频率 Hz		50/60
额定功率 W		1200 1200 1400		1000
最大功率 W		1400 1400 1600		1200
气流*	l/s (m3/h)	74 (266) 73 (268)	75 (270)	70 (252)
负压*	hPa/MG	234	270	280	265
气流**	l/s (m3/h)	35 (126)	42 (151) 45 (162)	40 (144)
负压**	hPa/SE	200	235	245	230
声压 dB(A)		69
重量 kg		12,1 / 17,1
尺寸长 x 宽 x 高	cm	45 x 39 x 49 / 59,5 x 46,5 x 96

* 位于风扇处 ** 位于软管处
带插头插座的真空吸尘器的最大电源：2000 W (220-240V\~)/400 W (120V\~)
注意各自國家電網的保護！
L类粉尘用真空吸尘器上带有插头插座的电源连接电缆：H05RR-F 3G1,5
M、H及H石棉类粉尘用真空吸尘器上带有插头插座的电源连接电缆：H07RN-F 3G1,5

17 检测及认证

电工技术检测必须按照安全技术规范的相关规定（DGUV V3）和 DIN VDE 0701 第 1 部分以及第 3 部分执行。这些检测必须按照 DIN VDE 0702 定期并且在维修或技术改进之后执行。

至少每年由制造商或经过培训的人员进行吸尘器技术检测一次，如检测过滤器损坏、吸尘器密封性、控制装置工作性能。

本吸尘器按照IEC/EN 60335-2-69经检测合格。

注意

废弃设备含有有用材料,可再回收利用。切勿擅自将废弃吸尘器混入普通生活垃圾,而是利用适当的回收系统进行专业化废弃物回收处理,如通过用户所在的废品回收站处理。

18 符合性声明

我们特此声明，以下所述机器基于其基本设计和结构以及本公司发布的版本，符合欧盟指令的相关基础安全和健康要求。如有未经我方同意的更改，则该声明失效。

产品：干湿两用真空吸尘器

类型: IS

设备的设计符合以下相关规定：欧盟机器设备指令 2006/42/EU

欧盟电磁兼容性指令 2014/30/EC

ROHS 2011/65/EU

欧盟机器设备指令2006/42/EU及其修改： DIN EN 60335-1 (VDE 0700-1):2012-10; EN 60335-1:2012

DIN EN 60335-1 Ber.1 (VDE 0700-1 Ber.1):2014-04;

EN 60335-1:2012/AC:2014

EN 60335-1:2012/A11:2014

DIN EN 60335-1/A13 (VDE 0700-1/A13):2018-07; EN 60335-1:2012/A13:2017

粉尘等级为 L 的吸尘装置适用于吸入干燥、不易燃以及职业接触极限值 > 1 mg/m³ 的危害人体健康的粉尘

M A i M

M级吸尘器适用于吸入/抽吸干燥的不可燃粉尘、不可燃液体、木屑及对健康有害的AGW≥0.1 mg/m ^3 粉尘。

H级吸尘器适用于吸入/抽吸干燥的不可燃粉尘、致癌及病发颗粒，不可燃液体、木屑及对健康有害的AGW粉尘。

警告：该机器包含有害健康的粉尘。清空和维护过程（包括清除粉尘容器）仅可由专业人员在佩戴相应的保护装置情况下执行。在过滤系统不完整的情况下请勿使用。

ELECTROSTAR GmbH
