HASZNÁLATI ÚTMUTATÓ ISC L-1650 Starmix

hu Kezelési utasítás 154

cs Návod k obsluze....164

1 Az alkalmazott szimbólumok és jelek magyarázata

Szimbólum /Jelzőszó	Megnevezés
	Ez figyelmeztető szimbólum. Lehetséges sérülésveszélyre figyelmeztet. A sérülés- vagy a halálos veszély elkerülése érdekében minden így jelölt utasítást be kell tartani. A figyelmeztető szimbólum az alábbi jelzőszavakkal együtt jelenik meg: VESZÉLY, FIGYELMEZTETÉS és VIGYÁZAT.
VESZÉLY!	Olyan magas kockázatú veszélyhelyzetet jelöl, ami megfelelő intézkedések hiányában halállal vagy súlyos sérüléssel fenyeget.
FIGYELMEZTETÉS!	Olyan közepes kockázatú veszélyhelyzetet jelöl, ami megfelelő intézkedések hiányában halált vagy súlyos sérülést okozhat.
VIGYÁZAT!	Olyan csekély kockázatú veszélyhelyzetet jelöl, ami megfelelő intézkedések hiányában köze pes vagy könnyű sérülést okozhat.
MEGJEGYZÉS	Itt olyan tanácsok vagy utasítások állnak, amelyek megkönnyítik a munkát, és egy biztonságos üzemeltetést biztosítanak.
	Olyan feltételt jelöl, amelynek az adott müvelet megkezdéséhez teljesülnie kell.
	A felhasználó által egymás után elvégzendő müveleti lépéseket jelöli.
Az adott müvelet eredményét jelzi.

2 Fontos biztonsági tudnivalók

⚠ FIGYELMEZTETÉS!

▶ Fulladásveszély! Ne engedje, hogy a gyerekek csomagolóanyagokkal, pl. műanyag zacskókkal játsszanak.

▶ Ne álljunk és ne üljünk rá a porszívóra.

▶ A lépcsőn történő munkavégzés során leesés kockázata áll fenn. Ügyeljen arra, hogy biztonságosan álljon.

A szívó tömlőt és a csatlakozó vezetéket ne húzza keresztül az éles peremeken, ne törje meg őket, ne szoruljanak be sehová.

▶ Mindig úgy helyezze el a szívó tömlőt és a csatlakozó vezetéket, hogy abban senki se tudjon elbotlani.

▶ Ha a porszívóból hab, vagy folyadék folyik ki, azonnal kapcsolja ki a gépet.

▶ A fedél belsejét mindig tartsa szárazon.

▶ Ne használja a porszívót, sem annak tartozékait az alábbi esetekben:

- Ha a hálózati csatlakozó kábel vagy a hosszabbító kábel hibás vagy repedések figyelhetők meg rajta

- Ha a porszívó láthatóan sérült, pl. repedések vannak a készülék házán

- Ha szemmel nem látható károsodást gyanít, pl. a készülék leesése után

⚠ VESZÉLY!

▶ Robbanás- és tüzveszély! Ne működtesse a porszívót potenciálisan veszélyes környezetben.

Tartsa távol a porszívót gyúlékony gázoktól és anyagtól.

⚠ VESZÉLY!

▶ Robbanás- és tüzveszély! Ne használja a porszívót az alábbiak felszívására:

• gyúlékony vagy robbanásveszélyes oldószerek,
• oldószerekben áztatott anyagok,
• potenciálisan robbanásveszélyes porok,
• folyadékok, például benzin, olaj, alkohol, hígítószerek,
  -60 °C-nál magasabb hömérsékletű anyagok

⚠ FIGYELMEZTETÉS!

A szakszerűtlen javítás veszélyt jelent a kezelő számára. A javításokat csak szakemberrel, pl. a vevőszolgálat munkatársával végeztesse el. Csak az eredeti pótalkatrészeket alkalmazza.

⚠ FIGYELMEZTETÉS!

▶ A gépen lévő dugaszoló aljzatot csak a kezelési útmutatóban leírt célokra használja.
▶ A nem rendeltetésszerű, szakszerűtlen kezelés, vagy a szakszerűtlen javítás miatt keletkező károkért a gyártó nem vállal felelősséget.

▶ Ne használjon megrongálódott hosszabbító vezetéket.

Ha a porszívó csatlakozó vezetéke megrongálódott, akkor azt egy külön erre a célra alkalmas csatlakozó vezetékkel kell kicserélni, amit a gyártótól, vagy a vevőszolgálattól vásárolhat meg.

- Az elektromos keféknél forgó kefék ne érintsék meg a hálózati csatlakozó vezetékeket.

▶ A típustáblán szereplő feszültség egyezzen meg a tényleges hálózati feszültséggel.

▶ Minden használat után, illetve minden karbantartás előtt húzza ki a porszívó vezetékét a dugaszoló aljzatból.

Csak a csatlakozónál fogva, és nem a vezetéket rángatva húzza ki a dugót az aljzatból.

▶ Nedves kézzel ne fogja meg a dugót, azt ne dugja be, húzza ki az aljzatból.

Az áramellátást a megfelelő áramerösségű biztosítékkal kell védeni.
- Szabadban, vihar, eső esetén ne nyissa ki a porszívót.
A porszívót száraz és fagymentes helyen, beltérben kell tárolni.

⚠ FIGYELMEZTETÉS!

▶ A porelszívó gépeket a DIN EN 60335-2-69 szerint vizsgálják és por osztályokba osztják.
- Az L porosztályú porszívóval olyan száraz, éghetetlen, egészségre káros porokat lehet felszívni/leszívni, amelyeknek munkahelyi határértékei > 1 mg/m³.
- Az M osztályú gépek a száraz és nem éghető porok, nem gyúlékony folyadékok, faforgácsok és AGWs ≥ 0,1 mg/m³ értékű porok fel- leszívására alkalmasak.
▶ A H osztályú gépek a száraz és nem éghető porok, nem gyúlékony folyadékok, faforgácsok és minden AGWs értékű egészségkárosító porok fel- leszívására alkalmasak.

⚠ FIGYELMEZTETÉS!

H-azbeszt porosztályú porszívók alkalmasak azbesztartalmú porok porszívására és kivonására. Tartsa be az azbeszt eltávolító eszközök üzemeltetésére és karbantartására vonatkozó nemzeti előírásokat.

⚠ FIGYELMEZTETÉS!

A gépet nem használhatják csökkent fizikai, érzékszervi, vagy mentális képességekkel rendelkező, valamint kellő ismeretekkel nem rendelkező személyek (a gyermekeket is beleértve).
▶ A gyermekeket felügyelet alatt kell tartani annak érdekében, hogy ne játszhassanak a készülékkel.

▶ Ne fordítsák a fúvókát, tömlőt, csövet ember, vagy állat irányába.

⚠ FIGYELMEZTETÉS!

Csak a porszívóval szállított vagy a használati utasításban megadott keféket használja.

Ezektöl eltérő kefék használata veszélyeztetheti a biztonságot.

- Élelmiszer-feldolgozó üzemeknél: Használat után azonnal tisztítsa meg a porszívót és fertőtlenítse, hogy elkerülje a mikrobiális szennyeződést.

▶ A tisztításhoz ne használjon gözös vagy nagynyomású tisztítóeszközöket.

Csak felügyelet mellett működtesse a porszívót.

- Húzza ki a porszívót a hálózati csatlakozóból, ha hosszabb ideig nem használja.

▶ Ne tisztítsa a szűrőpatronokat sürített levegővel.

Figyelmesen olvassa el a használati útmutatót, mielőtt elkezdené használni a porszívóval. A kezelési útmutató fontos utasításokat tartalmaz a biztonság, üzembe helyezés, üzemeltetés, karbantartás és gondozás tekintetében. Tartsa a kezelési utasítást biztonságos helyen, és ha eladja a készüléket, adja át a következő tulajdonosnak.

A gyártó fenntartja a szerkezeti és felszerelések módosításának a jogát.

A kezelési útmutatóban felsorolt munkáktól eltérő tevékenységet nem szabad a géppel végezni.

Kialakításának megfelelően a készülék közületi felhasználásra szolgál, ennek megfelelően például szállodákban, iskolákban, kórházakban, gyárakban, üzletekben, irodákban és bérleményekben használható.

A kicsomagoláskor figyeljen a teljességre és a szállítási károkra.

A használat előtt a kezelőt el kell látni azokkal az információkkal, útmutatásokkal és oktatással, ami a porszívó használatához, az

anyagokkal kapcsolatban szükségesek, beleértve a felszívatott anyagokkal kapcsolatos bánásmódot is.

3 Kijelző és vezérlő elemek

Kapcsoló helyzet	Funkció Leírás
0	Porszívó kikapcsolva	- Dugaszoló aljzat feszültség alatt
I Porszívó működik		- Dugaszoló aljzat feszültség alatt- Automatikus vibrációs funkció kikapcsolva
A A be/kikapcsoló	automatika készenléti üzemmódja	- Dugaszoló aljzat feszültség alatt- A gépet a csatlakozatott elektromos/sűrített levegős szerszámmal* kapcsolja be ill. ki a dugaszolóaljzaton
RA A be/kikapcsoló	automatika készenléti üzemmódja	- Készenléti üzem, mint >A< plus automatikus szűrötisztítás
	Automatikus szűrötisztítási funkció	- A szűrő tisztítása a beállított minimális térfogatáram elérése esetén a következő munkaszünetben automa-tikusan megtörténik (kapcsolóállás >RA<)
	Töltési szintjelző*	- A töltésszint jelző világít, ha a tartály megtelt és/vagy a szívótömlő le van zárva. Az M és H porosztályú porszívó hangjelzést is kibocsát
	A szívótömlő átmérőjének beállítása *	- Az M/H/H-azbeszt porszívóknál a térfogatáramlás ellenőrzéséhez, hangjelzés indul, ha a légsebesség 20 m/s alá esik
	A motor fordulatszámának beállítása*	- Állítsa be a szívóteljesítményt a sebességszabályo-zóval

4 Üzembehelyezés

4.1 Minden használat előtt

Győződjön meg róla, hogy az alábbi feltételek teljesülnek:

A porszívó, a hálózati kábel, a szívótömlő és a tartozékok nem sérültek.

Minden szürő be van helyezve és nem sérültek meg.

4.2 Be- és kikapcsolás

A porszívó csatlakozódugója mindig feszültség alatt marad, függetlenül a fökapcsoló helyzetétől.

⚠ FIGYELMEZTETÉS!

Sérülésveszély az elektromos kéziszerszám automatikus indításával!

Kapcsolja ki az elektromos kéziszerszámot vagy a pneumatikus szerszámot, mielőtt csatlakoztatná a porszívóhoz.

MEGJEGYZÉS

A >0< kapcsoló állásnál a gépen lévő dugaszoló aljzat hosszabbító kábelként használható.

-Csatlakozási érték: Porszívó + csatlakoztatott készülék (maximum 2000 W) maximum 16 A.

4.2.2 A porszívó bekapcsolása

A funkciókat lásd: „3 Kijelző és vezérlő elemek“ az oldalon 156(3. fejezet, Kijelző- és vezérlőelemek, 4. o.).

Helyezze a dugót a csatlakozóaljzatba.

▶ Állítsa a kapcsolót >l< helyzetbe.

A porszívó azonnal elindul.

vagy:

▶ Állítsa a kapcsolót >A< vagy >RA< helyzetbe.

A porszívó készenléti állapotban van az elektromos kéziszerszámoknál.

4.2.3 A szívótömlő átmérőjének beállítása\*

▶ Állítsa be a szívótömlő átmérőjét a kapcsolón.

ΔVIGYÁZAT!

Választókapcsoló a minimális légmennyiség-áramlás jelzéshez (kürt és fény) az „M” és a „H” porosztályokkal rendelkező porszívókhoz

Az >RA< és >I< módok esetében a következő beállítások vannak elvégezve, a tömlő átmérőjétől függően:

Választó kapcsoló a szívótömlő belső átmérőjéhez	Légmennyiség
∅ 35 mm	70 l/s
∅ 27 mm	41 l/s
∅ 21 mm	25 l/s
A sebességet a tömlő átmérőjének beállítása után egyedileg lehet beállítani.

4.2.4 A szívóerő beállítása\*

• Állítsa be a motor fordulatszámát a kapcsolón. vagy
  ▷ Helyezze a külső levegőcsuszkát a fogantyúra.

4.2.5 A porszívó kikapcsolása

▶ Állítsa a kapcsolót a >0< helyzetbe.
A porszívó ki van kapcsolva.
▶ Kapcsolja ki, húzza ki a tápkábel csatlakozóját.
▷ Tekerje fel a hálózati csatlakozókábelt.
A hálózati csatlakozókábelt a kábelhorgon tárolja.
A szívócsövet úgy tárolja, hogy behelyezi a tartály hátsó falán található tartozék tartóba*.
A tömlök végeit úgy illessze össze, hogy semmilyen porszemcse se juthasson ki belőle.
▷ Távolítsa el a szerszámot.

5 Üzemmódok

5.1 Száraz porszívózás

Csak száraz szűrővel, porszívóval és tartozékkal porszívózzon, hogy a por ne tudjon letapadni, felhalmozódni.

Por, cement, gipsz vagy hasonló anyagok porszívózásakor: Tegyen be egy PE ártalmatlanító tasakot a kosztartályba.
Míndig ártalmatlanító zsákokat használjon összecsukott szűrőkazettákkal együtt.

5.2 Folyadékok felszívása

⚠ FIGYELMEZTETÉS!

Az áramütés veszélye!

Ha a porszívóból hab, vagy folyadék folyik ki, azonnal kapcsolja ki a gépet.
Ürítse ki a tartályt és ha szükséges a redőzött szűrőkazettát.

MEGJEGYZÉS

A vízszint érzékelőket (1) rendszeresen tisztítsa meg, és vizsgálja meg, nincs-e rajtuk sérülés.

A szűrőzsákot folyadékok felszívása előtt ki kell venni a kosztartályból.
Az összehajtható szűrőkazetták nedves porszívózásra alkalmasak. A beépített érzékelő a tartály megtelésekor lekapcsolja a motort. A porszívó működését károsan befolyásolhatja, ha a tartály megtelt porral.

▷ Tartály kiürítése (lásd: „7 A tartály ürítése“ az oldalon 158).

MEGJEGYZÉS

Ha nem kapcsol ki a porszívó, az újbóli indítási védelem továbbra is működésben marad. Csak a kikapcsolás és az újbóli bekapcsolás után lesz újból üzemkész a porszívó.

A kiürítés előtt vegye ki a folyadékból a szívótömlőt.
A túl magas szívóteljesítmény és az áramlásnak kedvező tartályforma miatt a kikapcsolás után visszafolyhat egy kis víz a tömlőből.

Az ezt követő száraz porszívózásnál tegye be a száraz szűrőt.

MEGJEGYZÉS

A száraz és nedves porszívózás gyakori váltogatása esetén azt javasoljuk a második szűrőkészlet használatát, kiváltképpen a poliészter redőzött szűrőkazetta használatát.

5.3 Azbesztartalmú anyagok felszívása

Csak a H-azbeszt porosztályú porszívó használható az azbesztartalmú anyagok porszívózására.

Csak száraz szűrővel, porszívóval és tartozékokkal dolgozzon, hogy megakadályozza a por ragadását és lerakódását.

Az azbesztartalmú anyagok felszívásához: Helyezze a PE kiürítő táskát a tartályba.
A PE szűrőzsákokat mindig hajtott szűrőpatronokkal együtt használja.

MEGJEGYZÉS

A H-azbeszt osztályú porszívók elsősorban száraz porok szívására használhatók.

FIGYELEM!

Egészségre káros!

Azbesztszálak a levegőben.

A munkaterületet elegendő külső levegővel (friss levegő) kell ellátni.
- Vezesse ki vagy tisztítsa kivont levegővel, oly módon, hogy az azbesztszálak ne kerüljenek más személyek légzése közelébe.
A kivont levegő kiszűrésekor a port pormentes tartályokba szállítsa.
▶ Ne borítsa ki a port.

Ha azbesztszálak szabadulhatnak fel:

• Azbesztszálak felszívása a kimenetnél vagy a származási helyen.
  Ezután dobja ki az azbesztszálakat a legmodernebb technika szerint és ne veszélyeztessen személyeket és a környezetet.

Ha az azbesztszálak teljes abszorpciója nem lehetséges:

További szellőztetési intézkedéseket kell tenni a megfelelő technika szerint.

A munka befejezése után:

Óvatosan tisztítsa meg az eszközöket, beleértve a szívócső veket és a munkaeszközöket.
- Óvatosan tisztítsa meg a munkaterületet.

Nedvesítse és helyesen távolítsa el az azbesztszálakkal szennyezett tárgyakat, amelyeket nem lehet tisztítani.

Tisztítás után:

▶ Szellöztesse ki megfelelően a munkaterületet.

6 Tartós szűrő tisztítása

A porszívó elektromágneses szűrő tisztító rendszerrel van ellátva, amely a szűrőpatronokra tapadt por eltávolítására használható.

A szűrő tisztítása a beállított minimális térfogatáram elérése esetén a következő munkaszünetben automatikusan megtörténik (kapcsolóállás >RA<).

7 A tartály ürítése

MEGJEGYZÉS

Csak az ilyen poroknál engedélyezett: AGW's > 1 mg/m³.

Kapcsolja ki a porszívót, húzza ki a hálózati csatlakozót.
▶ Nyissa ki a reteszeket.
Vegye el a fedelet és a szívótömlöt a tartályról.

Pattintsa ki a tartályt.

7.1 A polárszűrőzsák ártalmatlanítása

Kapcsolja ki a porszívót.

Húzza ki a hálózati csatlakozót.
Viseljen megfelelő légzőmaszkot.
Távolítsa el a szívócsövet.
A sapkával zárja le a bemeneti csatlakozót.
Nyissa ki az oldalsó reteszeket.
Távolítsa el a felső részt.
Óvatosan húzza le a karimát a beszívó aljzatról, és zárja le a karimát.
Az összegyűjtött anyagot a törvényi előírásoknak megfelelően kell ártalmatlanítani.

7.2 Ártalmatlanítsa a PE kiürítő és ártalmatlanító zsákot

Állítsa a kapcsolót >RA< helyzetbe.
A hajtogatott szüröpatronokat automatikusan megtisztítják.
A szürökben lévő maradék por belekerül a zsákba.
Kapcsolja ki a porszívót.
Húzza ki a hálózati csatlakozót.
Viseljen megfelelő légzőmaszkot.
Távolítsa el a szívócsövet.
A sapkával zárja le a bemeneti csatlakozót.
Nyissa ki az oldalsó reteszeket.
Távolítsa el a felső részt.
A PE kiürítő és ártalmatlanító tasakot óvatosan zárja le a mellékelt záró szalaggal.
A perem óvatos lehúzása a szívócsonkokról és lezárásuk.
A PE ürítő tasak és hulladékkezelő tasak óvatos kivétele a tartályból.
Az összegyűjtött port az előírásoknak megfelelően hulladék kezelje.

7.3 Helyezze be a gyapjú porzsákot

MEGJEGYZÉS

Száraz vákuumos tisztításhoz csak gyapjúszűrő zsákokat használjon.

Teljes egészében csúsztassa a karimát a beszívó aljzat fölé.

MEGJEGYZÉS

A forgó tolózár működtetése (nem az 50 literes tartállyal)

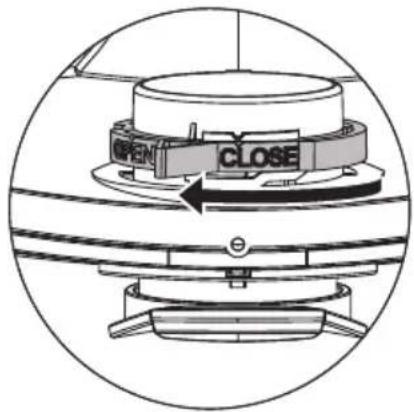

Fordítsa el a piros forgó csúszkát a CLOSE helyzetbe a ▲ jelölésen lévő megállóhoz.

7.4 Helyezze be a PE kiürítő és ártalmatlanító zsákot\*

MEGJEGYZÉS

Csak az L, M és H osztályú, különleges tartályos és az IS/ISC L, M, H és H-ASBEST típusú szívó nyilásokban lévő forgó tolókás porszívók alkalmasak a PE ürítő és hulladékkezelő tasakok használatára.

MEGJEGYZÉS

A forgó tolózár működtetése (nem az 50 literes tartállyal)

Fordítsa el a piros forgó csúszkát az OPEN állásba a ▲ szimbólumon lévő megállóhoz.

Csúsztassa teljesen a karimát a szívóaljzat fölé.
Helyezze a felső tasak nyílását a tartály kerete fölé.

OPEN

8 A szűrő cseréje

8.1 A hajtogatott szürökazetta cseréje

Tisztítsa meg a szűrőbetéteket, mielőtt kicseréli azokat.
Egy érmével vagy hasonló tárggyal a reteszelésen lévő zárat forgassa el 90 °-kal az óramutató járásával ellentétes irányban, és tolja hátra a reteszt.
A fedél felnyitása

A kivett redőzött szűrőkazettát azonnal tegye egy légmentesen záródó műanyagtasakba, zárja le, és előírásszerűen végezze el a hulladékkezelést.

▷ tegye be az új redőzött szűrőkazettát.

Emelje fel a záró keretet, hajtsa le a fedelet és zárja le egy finom nyomással.

9 A motorvédő szűrő cseréje

MEGJEGYZÉS

Ha elszennyeződött a motorvédő szűrő, akkor ez a hibás szűrőkazetta áruló jele.

▷ Cserélje ki a redőzött szűrőkazettát.
Tegye be a motorvédő szűrót ill. folyóvízzel mossa ki a motorvédő szűrót, szárítsa ki, majd tegye vissza.

10 Szállítás

▷ Távolítsa el a szívócsövet.
A sapkával zárja le a bemeneti csatlakozót.
Helyezze a felső részt a tartályra.
Zárja le az oldalsó reteszeket.
A tartozékot tegye a megfelelő műanyag tasakba és zárja be a műanyag tasakot ill. tegye a szerszám tárolóba.
A szívótömlő elejét és a végét dugja össze.
A tömlöt helyezze a porszívó köré és rögzítse a fogantyún.

11 Karbantartás

MEGJEGYZÉS

A porszívót minden karbantartás előtt kapcsolja ki és húzza ki a dugaszt az aljzatból.

A karbantartáshoz a felhasználó a porszívót

• szedje szét,
• tisztítsa meg és
• tartsa karban,

amennyiben ez végrehajtható, és nem veszélyezteti a karbantartó személyzetet és más személyeket.

Biztonsági rendszabályok

Tartsa be a megfelelő biztonsági rendszabályokat.

• A leszerelés előtti tisztítás.
• Gondoskodjon arról, hogy a porszívó szétszerelési helyén biztosított legyen a szürt kényszerszellőzés.
• Gondoskodjon a karbantartási terület tisztán tartásáról és a
• Megfelelő személyi védőfelszerelésről.

A H és M osztályú porszívók biztonsági rendszabályai

A porszívó külsejét a porszívózással kell megtisztítani, majd tisztára mosni vagy tömítő anyaggal lekezelni, még mielött a veszélyes rés

zekhez érne. Minden porszívó alkatrészt tisztítatlannak kell tekinteni, ha kiveszi őket a veszélyes helyekröl, és ezért ezeket megfelelő kezelésnek kell alávetni, hogy elkerülje a por szétterjedését.

Tisztítatlan tárgyak

A karbantartás vagy javítás végrehajtásánál az összes olyan tisztítatlan tárgyat, amit nem lehet kielégítően megtisztítani, ártalmatlanítani kell. Az ilyen tárgyakat légmentesen záró tasakokba kell tenni, ennek során tartsa be az ilyen hulladékok kezelésére vonatkozó előírásokat.

11.1 A porszívó hatékonyságának vizsgálata

Legalább évente egyszer a gyártónak vagy az oktatott személynek technikai ellenőrzést kell végeznie, beleértve a szűrőket, a porszívó légzáróságát és a vezérlő mechanizmusokat.

Ezenfelül, évente legalább egyszer, vagy gyakrabban ellenőrizni kell a H- és H-azbeszt porszívók hatékonyságát. A készülék hatékonyságának bemutatására használható vizsgálati módszert az EN 60335-2-69 AA.22.201.2 szabvány határozza meg. Ha a tesztet nem sikerült végrehajtani, meg kell ismételni egy új fő szűrővel.

Ehhez megfelelő „L” - légcsere tényezőnek kell lenni a helyiségben, ha az elhasznált levegő visszaáramlik a helyiségbe. A további tudnivalóknak nézzen utána a helyi előírásokban.

Ha csökken a porszívó szívó teljesítménye, és növekszik a redőzött szűrőkazetták letisztulása, a szívó teljesítmény már nem megfelelő (feltétel, hogy a tartály üres, és kicserélte a Fátyolszűrő zacskó) akkor arra van szükség, hogy kicserélje a redőzött szűrőkazettáit (lásd: „8.1 A hajtogatott szűrőkazetta cseréje“ az oldalon 159).

12 Tisztítás

MEGJEGYZÉS

A savak, acetonok és oldószerek károsíthatják a porszívó alkatrészeit.

Vízzel tisztítsa meg a tartályt és a tartozékokat.
A felső részt egy nedves ruhával törölje le.
▷ Hagyja száradni a tartályt és a tartozékokat.

13 Javítás

⚠ FIGYELMEZTETÉS!

▶ A porszívó szakszerűtlen javítása veszélyt jelent a kezelő számára.
A javításokat csak szakemberrel, pl. a vevőszolgálat munkatársával végeztesse el. Csak az eredeti pótalkatrészeket alkalmazza.

14 Hibaelhárítás és javítás

MEGJEGYZÉS
A hibalehetőségek nem mindig vezethetők vissza a porszívó hibáihoz.
Hiba Ok Jvaslat
A szívóerő csökken Piszkos szűrő Tisztítsa ki
		A szűrőzsák tele van Cserélje ki
		A konténer tele van Ürítse ki
		Motorvédő szűrő blokkolva Tisztítsa ki
		A fúvóka, a cső vagy a tömlő el van zárva
A porszívó nem indul be A hálózati dugó	nincsen bedugva az aljzatba	Csatlakoztassa a hálózati csatlakozót a foglalatba
	Nincs hálózati feszültség Ellenőrizze a biztosítékot
	A hálózati csatlakozó kábel hibás Cserélje ki
	A fedelet nem megfelelően zárta Zárja le
	A vízérzékelő ki van kapcsolva Ürítse ki a tartályt
	Porszívó >A< vagy >RA< készenléti üzemmódban	Állítsa a kapcsolót az >I< állásba (lásd: „3 Kijelző és vezérlő elemek“ az oldalon 156)
A porszívó nem indul el, ha a szerszáma >A< vagy >RA< módba van kapcsolva	Az elektromos szerszám nem csatlakozik a porszívó aljzatába	Csatlakoztassa a hálózati csatlakozót a porszívó aljzatába
	A pneumatikus ki-be egység* mágnesz szelepe szennyezett	Öblítse le alkohollal
A PE ürítő és ártalmatlanító zsákot a szűrő felől szívják	A forgó csúszda helytelen pozíciója Állítsa	a forgótárcsát az OPEN ▲ helyzetbe (lásd: „7.4 Helyezze be a PE kiürítő és ártalmatlanító zsákot“ az oldalon 159)
Az M vagy H porosztályú porszívók estében: behelyezett szűrőzsákkal, a szennyeződés a tartályban gyülik össze	A forgó csúszda helytelen pozíciója Állítsa	a forgószelepet a CLOSE ▲ állásba (lásd: „7.3 Helyezze be a gyapjú porzsákot“ az oldalon 159)
a töltésjelző világít A szűrő eldugult	tisztítsa meg vagy cserélje ki
	A tömlő eldugult	Tisztítsa ki
	a tartály tele van	Ürítse ki

Ne próbálja meg bármi mást, forduljon az Ügyfélszolgálathoz.

15 Eredeti kiegészítők

MEGJEGYZÉS
Csak eredeti tartozékokat használjon.
Alkatrész megnevezése	Tulajdonságok/anyag	Rendelési sz.
Hajtogatott szűrőpatron FKP 4300	Poliészter anyag, porosztály M jóváhagyva (Ti15)	416069
Hajtogatott szűrőpatron FKP 4800 M Advanced	Poliészter anyag, porosztály M jóváhagyva (Ti15)szűrőfelület 4800 cm2	459257
Hajtogatott szűrőpatron FKP 4300 HEPA	Poliészter anyag, üvegszálas és cellulóz anyag, porosztályH jóváhagyva (Ti26)	419190
Hajtogatott szűrőpatronFKP 3800 HEPA H14 Advanced	3 rétegű, poliészter PTFE membránnal, üvegszál, poliészter(Ti 202 / Ti 66 / Ti20), szűrőfelület 3800 cm2,H / HEPA H14 porosztály	459264
Alkatrész megnevezése Tulajdonságok/anyag Rendelési sz.
Hajtogatott szűrőpatron FKPN 3000 NANO	Poliészter anyag nanoszál réteggel, porosztály M jóváhagyva (Ti201)	425740
Szűrőzsákok 25 l:
Gyapjú szűrőzsák FBV 25/35 (5 db.)	25 literes és 35 literes műanyag tartályhoz, porosztály M jóváhagyva (VIT610/TMO908)	411231
PE kiűrítő és ártalmatlanító tasak FBPE 25/35 (5 db.)	Csak az MésH porosztályú porszívóhoz	425764
PE kiűrítő és ártalmatlanító tasak Azbeszt FBPE 35 (5 db.)	Csak a H-azbeszt porosztályú porszívóhoz 425757
Gyapjú szűrőzsák FBVPE 25/35 (5 db.)	Csak az M és H porosztályú porszívóhoz (VIT610/TMO908)	445267
Gyapjú szűrőzsák FBVPE 25/35 (5 db.)	Csak a H-azbeszt porosztályú porszívóhoz (VIT610/TMO908)	445755
Szűrőzsákok 50 l:
Gyapjú szűrőzsák FBV 45/55 (5 db.)	50 literes műanyag tartályhoz, porosztály M jóváhagyva (VIT610/TMO908)	435039
PE kiűrítő és ártalmatlanító tasak FBPE 50 (5 db)	Csak az MésH porosztályú porszívóhoz	421742
PE kiűrítő és ártalmatlanító tasak Azbeszt FBPE 50 (5 db.)	Csak a H-azbeszt porosztályú porszívóhoz 423951

További kiegészítők találhatók a speciális tartozéklistán, amely kérésre a Starmix Service Team-től kérhető az alábbi internetes elérhetőségeken keresztül: www.starmix.de, E-Mail: [e-mail].

16 Műszaki adatok

Typ: IS		ISC L/M/H-1425(1450) 110/120V	ISC L/M/H-1425(ISC L/M/H-1450)	ISC L/M/H-1625(ISC L/M/H-1650)	ISC H-1225 AsbestISC H-1250 Asbest
Feszültség V 110-120 220-240		220-240
Frekvencia	Hz	50/60
Névleges teljesítmény	W	1200	1200	1400	1000
Max. teljesítmény	W	1400	1400	1600	1200
Légáram*	l/s (m3/h)	74 (266)	73 (263)	75 (270)	70 (252)
Vákuum*	hPa/MG	234	270	280	265
Légáram**	l/s (m3/h)	35 (126)	42 (151)	45 (162)	40 (144)
Vákuum**	hPa/SE	200	235	245	230
Zajszint	dB(A)	69
Önsúly	kg	12,1 / 17,1
Méretek H x S x M	cm	45 x 39 x 49 / 59,5 x 46,5 x 96

* A ventilátoron ** a tömlön
Max. Tápellátás a porszívónál: 2000 W (220-240V\~) / 400 Watt (120V\~)
Tartsa be az adott országos elektromos hálózat biztosítékvédelmét!
Hálózati csatlakozókábel L porosztályú porszívókhoz csatlakozó aljzattal: H05RR-F 3G1,5
Hálózati csatlakozókábel az M, H és H azbeszt porosztályú porszívókhoz csatlakozó aljzattal: H07RN-F 3G1,5

17 Vizsgálatok és jóváhagyások

Elektrotechnikai vizsgálatok a baleset megelőzési előírások szerint (DGUV V3) és a DIN VDE 0701 1. és 3. részek szerint történtek.

Ezeket a vizsgálatokat a DIN VDE 0702 szerint rendszeresen meg kell ismételni, és üzembe helyezés, vagy módosítás után újból el kell végezni.

A porszívó ellenőrzése sikeresen megtörtént az

IEC/EN 60335-2-69 szabvány szerint.

MEGJEGYZÉS

A régi készülékek értékes anyagokat tartalmaznak, amik alkalmasak az újrahasznosításra. A porszívót ne keverje a normál háztartási szemét közé, hanem adja le a megfelelő gyűjtőhelyen, pl a városi hulladékkezelő vállalatnál.

18 Megfelelőségi nyilatkozat

Ezennel kijelentjük, hogy az alábbiakban leírt gép megfelel az EK irányelvek vonatkozó alapvető biztonsági és egészségvédelmi követelményeinek, mind az alaptervezésében, mind az építésében, valamint az általunk forgalomba hozott változatban.

Ez a nyilatkozat érvényét veszti, ha a gépet előzetes jóváhagyás nélkül módosították.

Termék: Porszívó nedves és száraz működéshez

Típus:

IS

A készülék kialakítása megfelel a következő vonatkozó előírásoknak:

Gépi berendezésekre vonatkozó 2006/42/EU irányelv

EK irányelv EMC 2014/30/EC

2011/65/EU RoHS

EK 2006/42/EU gépi irányelv, beleértve a módosításokat:

EK irányelv EMC 2014/30/EC:

DIN EN 61000-3-2 (VDE 0838-2):2019-12; EN 61000-3-2:2019 + A1:2021

DIN EN 61000-3-3 (VDE 0838-3):2023-02; EN 61000-3-3:2013 + A1 + A2 + A2/AC:2022

DIN EN 55014-1 (VDE 0875-14-1):2022-12; EN 55014-1:2021

DIN EN 55014-2 (VDE 0875-14-2):2022-10; EN 55014-2:2021

II. Kategóriájú követelmények

ROHS 2011/65/EU:

EN IEC 63000:2018

A következő intézet tesztelte és tanúsította a terméket:

Az engedélyezett dokumentáció képviselője:

ELECTROSTAR GmbH, Hans-Zinser-Straße 1-3, 73061 Ebersbach/Fils, Németország

Camden-Sframe

Carsten Gresser

30.09.2023

A minőségbiztosítás vezetője

Az L porosztályú porszívóval olyan száraz, éghetetlen, egészségre káros porokat lehet felszívni/leszívni, amelyeknek munkahelyi határértékei > 1 mg/m³.

Az M osztályú gépek a száraz és nem éghető porok, nem gyúlékony folyadékok, faforgácsok és AGWs ≥ 0,1 mg/m³ értékű porok fel- leszívására alkalmasak.

A H osztályú gépek a száraz és nem éghető porok, nem gyúlékony folyadékok, faforgácsok és minden AGWs értékű egészségkárosító porok fel- leszívására alkalmasak.

FIGYELMEZTETÉS A gép az egészségre ártalmas port tartalmaz. Tisztítását és karbantartását, valamint a porgyűjtő-tartály eltávolítását kizárólag olyan szakemberek végezheti el, akik megfelelő védőfelszerelést viselnek. Nem használható a teljes szűrőrendszer nélkül.
