SS-24025 - Płyta grzewcza Sogo - Bezpłatna instrukcja obsługi

Typ produktu	Płyta indukcyjna
Marka	Sogo
Model	SS-24025
Wymiary (S x G x W)	300 x 520 x 58 mm

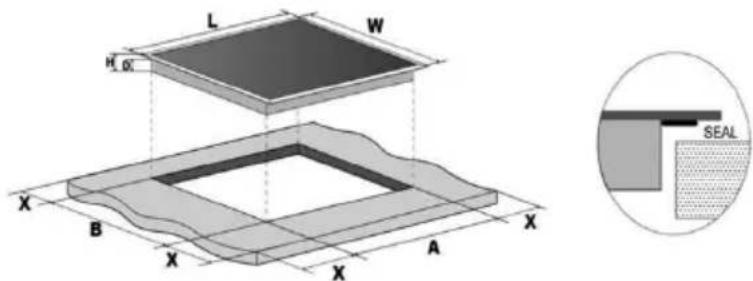

Wymiary wnęki (S x G)	285 x 500 mm
Waga (szacunkowa)	5 kg
Zasilanie	220-240 V ~ 50/60 Hz
Moc całkowita	3000 W
Liczba stref grzewczych	2
Moc stref	Strefa przednia: 1800 W; Strefa tylna: 1200 W
Materiał powierzchni	Witroceramika
Typ sterowania	Dotykowe
Główne funkcje	Minutnik (do 99 min), blokada, wskaźnik ciepła resztkowego, automatyczne wyłączanie bezpieczeństwa
Zgodne naczynia	Płaskie i magnetyczne dno (stal, żeliwo, emalia)
Konserwacja i czyszczenie	Czyścić specjalnym środkiem do indukcji i miękką ściereczką; do zaschniętych resztek cukru użyć skrobaka
Bezpieczeństwo	Ochrona przed przegrzaniem, blokada dziecięca, automatyczne wyłączanie w przypadku awarii
Części zamienne i możliwość naprawy	Skontaktuj się z serwisem Sogo ([e-mail])
Informacje ogólne	Zgodny z dyrektywami europejskimi; tylko do użytku domowego

Często zadawane pytania - SS-24025 Sogo

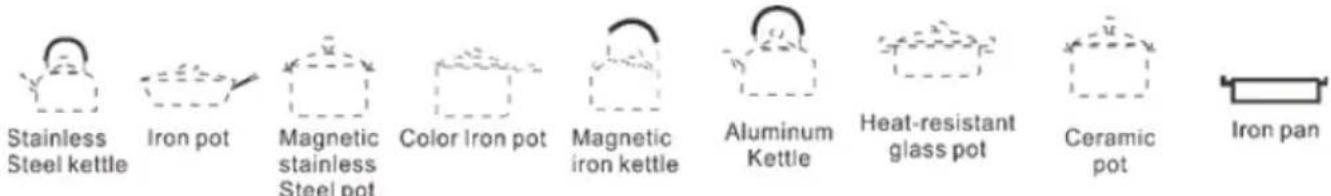

Jakich garnków mogę używać na tej płycie indukcyjnej?

Używaj tylko naczyń z płaskim i magnetycznym dnem (stal nierdzewna, żeliwo, emalia). Aby sprawdzić, zbliż magnes: jeśli się przyciąga, garnek jest kompatybilny. Unikaj wklęsłych lub nierównych den.

Jak włączyć płytę i ustawić moc?

Naciśnij przycisk Wł./Wył. Wybierz żądaną strefę gotowania, a następnie reguluj poziom przyciskami + i -. Zakres od 1 (minimum) do 9 (maksimum).

Jak używać minutnika?

Wybierz strefę, naciśnij przycisk Minutnik, ustaw czas (do 99 minut) za pomocą + i -. Odliczanie rozpocznie się automatycznie. Strefa wyłączy się po upływie czasu.

Co oznacza wyświetlacz 'H'?

'H' oznacza ciepło resztkowe: powierzchnia jest jeszcze gorąca (>60°C). Nie dotykaj jej. Wskaźnik znika, gdy płyta ostygnie.

Jak zablokować sterowanie dla bezpieczeństwa dzieci?

Naciśnij przycisk blokady (kłódka), aby aktywować blokadę dziecięcą. Przyciski są wtedy nieaktywne, z wyjątkiem przycisku Wł./Wył. Aby odblokować, naciśnij ponownie przez 3 sekundy.

Co zrobić, gdy wyświetli się kod błędu (E1, E2 itd.)?

Typowe kody błędów: E1 (zbyt niskie napięcie), E2 (zbyt wysokie napięcie), E3 (uszkodzony czujnik temperatury). Wyłącz płytę i skontaktuj się z wykwalifikowanym technikiem. Nie naprawiaj samodzielnie.

Jak czyścić płytę witroceramiczną?

Odłącz zasilanie. Użyj specjalnego środka do indukcji i miękkiej ściereczki. Do spalonych resztek cukru delikatnie zeskrob odpowiednim skrobakiem (z wysuwanym ostrzem), trzymając pod kątem 30°.

Dlaczego płyta wydaje buczenie lub trzaski?

Lekkie buczenie jest normalne, szczególnie przy wysokiej mocy, ze względu na technologię indukcyjną. Hałas zmniejsza się po obniżeniu poziomu. Trzaski mogą pochodzić od struktury garnków (warstwy metalowe). To normalne.

Czy mogę zainstalować płytę nad piekarnikiem?

Tak, pod warunkiem, że piekarnik jest wyposażony w wentylator chłodzący. Zachowaj minimalną odległość 760 mm między płytą a górną szafką. Instalacja musi być wykonana przez profesjonalistę.

Jaka jest gwarancja i jak skontaktować się z serwisem?

Płyta Sogo SS-24025 objęta jest gwarancją zgodnie z obowiązującymi przepisami. W przypadku pytań lub napraw skontaktuj się z serwisem e-mail: [e-mail] lub telefon: [phone].

INSTRUKCJA OBSŁUGI SS-24025 Sogo

Pobierz swoją instrukcję

• Przed użyciem należy zawsze uważnie przeczytać instrukcję obsługi.
• Niniejszą instrukcję można pobrać z naszej strony internetowej www.sogo.es.
• Zachowaj tę instrukcję do wykorzystania w przyszłości.

2. Symbole i opis:

1- Ważne informacje i przydatne wskazówki dotyczące użytkowania 2- Ostrzeżenie przed sytuacjami niebezpiecznymi dla życia i mienia 3- Ostrzeżenie przed gorącymi powierzchniami

Ważne uwagi:

• Przed przystąpieniem do instalacji lub użytkowania urządzenia należy uważnie przeczytać niniejszą instrukcję.
• Na urządzeniu nie należy umieszczać żadnych łatwopalnych materiałów ani produktów.
• Należy udostępnić te informacje osobie odpowiedzialnej za instalację urządzenia, ponieważ mogą obniżyć koszty instalacji.
• Aby uniknąć zagrożenia, urządzenie należy zainstalować zgodnie z niniejszą instrukcją instalacji. To urządzenie musi być prawidłowo zainstalowane i uziemione wyłącznie przez odpowiednio wykwalifikowaną osobę. To urządzenie powinno być podłączone do obwodu wyposażonego w wyłącznik zapewniający całkowite odłączenie od zasilania. Nieprawidłowa instalacja urządzenia może spowodować unieważnienie gwarancji lub roszczeń z tytułu odpowiedzialności.

3. Instrukcje bezpieczeństwa dla użytkownika

Ogólne środki ostrożności podczas korzystania z urządzeń elektrycznych

• Nie używaj urządzenia do celów innych niż opisane w niniejszej instrukcji.
• Nie używaj ani nie przechowuj urządzenia na zewnątrz.
• Ten produkt jest przeznaczony do użytku wewnętrznego, nieprzemysłowego, niekomercyjnego i wyłącznie do użytku domowego. Nie należy go używać na zewnątrz ani w żadnym innym celu. Nieprawidłowe użytkowanie lub niewłaściwa obsługa mogą spowodować problemy z urządzeniem i obrażenia użytkownika.
• Urządzenia mogą być używane wyłącznie zgodnie z przeznaczeniem.

Nie ponosimy odpowiedzialności za szkody wynikające z niewłaściwego użytkowania lub nieprawidłowej obsługi.

• Przed podłączeniem urządzenia należy upewnić się, że napięcie wskazane na tabliczce znamionowej odpowiada napięciu sieciowemu.
• Gdy urządzenie nie jest używane, należy zawsze wyjąć wtyczkę z gniazda zasilania. Nie pozostawiać włączonego urządzenia bez nadzoru.
• Gdy urządzenie jest używane w pobliżu dzieci lub w ich obecności, konieczny jest ścisły nadzór.
• Urządzenia nie są przeznaczone do obsługi za pomocą zewnętrznego wyłącznika czasowego lub oddzielnego systemu zdalnego sterowania.

Ograniczenia użytkowania w celu uniknięcia obrażeń ciała

• Nie pozwól, aby urządzenie działało bez nadzoru.
• Nie umieszczaj ani nie używaj żadnego urządzenia w pobliżu źródeł wody.
• Nie należy umieszczać ani używać urządzenia i przewodu zasilającego na gorących powierzchniach (np. płytach kuchennych) lub w ich pobliżu, ani w pobliżu otwartego ognia.
• Nie pozostawiaj przewodu zasilającego zwisającego z ostrych krawędzi i trzymaj go z dala od gorących przedmiotów i płomieni. Nie owijać przewodu wokół urządzenia i nie zginać go.
• Nigdy nie używaj akcesoriów, które nie są zalecane przez producenta.
• Korzystanie z akcesoriów niedozwolonych lub sprzedawanych przez producenta urządzenia może spowodować pożar, porażenie prądem elektrycznym lub obrażenia ciała.
• Aby uniknąć porażenia prądem, przy podłączaniu lub odłączaniu urządzenia należy upewnić się, że jest ono odłączone od zasilania.
• Nie używaj urządzenia mokrymi rękami, na wilgotnej podłodze lub w wilgotnej atmosferze, ponieważ grozi to porażeniem prądem elektrycznym.
• Nigdy nie zanurzaj urządzenia ani wtyczki w wodzie lub innym płynie. W przypadku wpadnięcia urządzenia do wody należy natychmiast odłączyć je od zasilania i przed ponownym użyciem oddać do naprawy w autoryzowanym serwisie.
• Nie używaj urządzenia, jeśli spadło ono na podłogę, ma widoczne ślady uszkodzenia lub jest nieszczelne.
• Nie używaj urządzenia, jeśli kabel lub wtyczka są uszkodzone. W przypadku uszkodzenia przewodu, musi on zostać wymieniony wyłącznie przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowane osoby w celu uniknięcia zagrożenia.
• W przypadku nieprawidłowego działania urządzenia lub jeśli zostało ono w jakikolwiek sposób uszkodzone, należy zwrócić urządzenie do najbliższego autoryzowanego serwisu w celu sprawdzenia, naprawy lub regulacji.

Ograniczenia dotyczące stosowania u dzieci i osób starszych

• Urządzenia nie mogą być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub niedoświadczone i nieposiadające wiedzy, chyba że są one nadzorowane lub zostały poinstruowane.
• Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem.
• Urządzenia mogą być używane przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osoby niedoświadczone i nieposiadające wiedzy, jeśli są one nadzorowane lub otrzymały instrukcje dotyczące korzystania z urządzenia w bezpieczny sposób i rozumieją zagrożenia. To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia, jeśli są one nadzorowane lub zostały poinstruowane w zakresie korzystania z urządzenia w bezpieczny sposób i rozumieją związane z tym zagrożenia.
• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci, chyba że mają one co najmniej 8 lat i są nadzorowane.
• Urządzenie i jego przewód należy przechowywać w miejscu niedostępnym dla dzieci w wieku poniżej 8 lat.
• Nie należy pozwalać dzieciom na korzystanie z urządzenia bez nadzoru.
• Na urządzeniu nie należy umieszczać przedmiotów, do których mogą dosięgnąć dzieci.
• Materiały opakowaniowe są niebezpieczne dla dzieci. Materiały opakowaniowe należy przechowywać w miejscu niedostępnym dla dzieci.

★ Instrukcje, których należy przestrzegać podczas korzystania z urządzenia

• Nigdy nie pozostawiaj urządzenia bez nadzoru, gdy jest używane. Przegrzanie powoduje dymienie i tłuste wycieki, które mogą się zapalić.
• Nigdy nie używaj urządzenia jako powierzchni roboczej lub do przechowywania.
• Nigdy nie zestawiaj żadnych przedmiotów ani przyborów na urządzeniu.
• W pobliżu urządzenia nie wolno umieszczać ani pozostawiać namagnesowanych przedmiotów (np. kart kredytowych, kart pamięci) lub urządzeń elektronicznych (np. komputerów, odtwarzaczy MP3), ponieważ może na nie oddziaływać pole elektromagnetyczne.
• Nigdy nie używaj urządzenia do ogrzewania pomieszczenia.
• Po zakończeniu użytkowania należy zawsze wyłączać pola grzejne i płytę grzewczą w sposób opisany w niniejszej instrukcji (np. za pomocą przycisków dotykowych). Nie należy polegać na funkcji wykrywania naczyń nieindukcyjnych w celu wyłączenia pól grzewczych po wyjęciu garnków.
• Nie należy naprawiać ani wymieniać żadnych części urządzenia, chyba że jest to wyraźnie zalecane w instrukcji obsługi. Wszelkie inne czynności serwisowe powinny być wykonywane przez wykwalifikowanego technika.
• Do czyszczenia płyty grzewczej nie należy używać myjki parowej.
• Nie umieszczaj ani nie upuszczaj ciężkich przedmiotów na płycie grzewczej.
• Nie stawaj na płycie grzewczej.

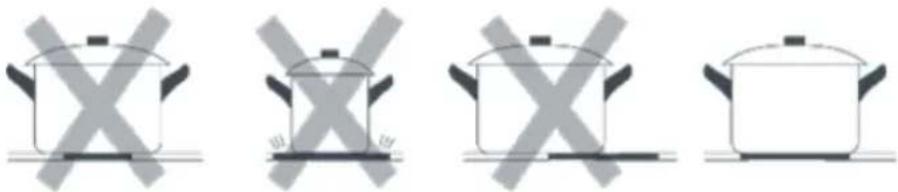

• Nie używaj patelni z postrzępionymi krawędziami ani nie przesuwaj patelni po powierzchni ze szkła ceramicznego, ponieważ może to spowodować zarysowanie szkła.
• Do czyszczenia płyty grzewczej nie należy używać zmywaków ani innych ostrych, ściernych środków czyszczących, ponieważ mogą one porysować szkło ceramiczne.
• Należy uważać, aby nie dotknąć elementów grzejnych.
• UWAGA: Proces gotowania musi być nadzorowany. Krótkotrwały proces gotowania musi być stale monitorowany.
• OSTRZEŻENIE: Aby zapobiec przemieszczaniu się płyty, należy zainstalować kotwy zabezpieczające. Patrz instrukcje montażu.
• OSTRZEŻENIE: Należy używać wyłącznie osłon kuchennych zaprojektowanych przez producenta urządzenia lub wskazanych przez producenta urządzenia w odpowiedniej instrukcji obsługi lub osłon kuchennych wbudowanych w urządzenie. Używanie nieodpowiednich osłon może być przyczyną wypadków.
• To urządzenie posiada uziemienie wyłącznie do celów funkcjonalnych.
• Usuń folię ochronną, która znajduje się na płycie indukcyjnej. Wentylacyjne powinny być otwarte.
• Nie podgrzewać zamkniętych puszek i szklanych słoików. Ciśnienie może doprowadzić do eksplozji słoików.
• Nie używaj produktu w stanach takich jak leki i/lub pod wpływem alkoholu, które mogą wpływać na zdolność oceny.
• Po każdym użyciu należy sprawdzić, czy urządzenie jest wyłączone.
• Zachowaj ostrożność podczas dodawania alkoholu do żywności. Alkohol paruje w wysokich temperaturach i może się zapalić, powodując pożar, jeśli wejdzie w kontakt z gorącymi powierzchniami.
• Jeśli urządzenie jest wadliwe lub ma widoczne uszkodzenia, nie należy go używać.
• Instalacja i naprawa powinny być zawsze wykonywane przez "AUTORYZOWANY SERWIS". Producent nie ponosi odpowiedzialności za czynności wykonywane przez osoby nieupoważnione.
• Nigdy nie wylewaj zimnej wody na gorące garnki.
• Po każdym użyciu należy upewnić się, że dno garnka i powierzchnie pól grzejnych są czyste i suche.
• Nie należy obierać warzyw na powierzchni płyty. Ziarenka piasku spadające z warzyw mogą porysować szklaną płytę ceramiczną.
• Nie kłaść na kuchence łatwopalnych materiałów, takich jak karton lub plastik. Przedmioty takie jak cyna, cynk lub aluminium (a także

Folie aluminiowe lub puste dzbanki do kawy mogą stopić się na gorących powierzchniach kuchenki i spowodować jej uszkodzenie.

• Należy uważać, aby słodkie potrawy lub soki owocowe nie miały kontaktu z gorącymi polami grzewczymi.

OSTRZEŻENIE:

Zagrożenie porażeniem prądem elektrycznym

• Nie wolno gotować na uszkodzonej lub pękniętej płycie grzewczej. Jeśli powierzchnia płyty grzewczej jest uszkodzona lub pęknięta, należy natychmiast wyłączyć urządzenie za pomocą wyłącznika ściennego i skontaktować się z wykwalifikowanym technikiem.
• Nie używaj urządzenia, jeśli powierzchnia do gotowania jest uszkodzona; zanieś je do autoryzowanego centrum serwisowego w celu naprawy.
• Przed przystąpieniem do czyszczenia lub konserwacji zawsze wyłącz płytę grzewczą.
• Niezastosowanie się do tego zalecenia może spowodować porażenie prądem elektrycznym lub śmierć.
• Nigdy nie myj urządzenia, spryskując je lub polewając wodą. Istnieje ryzyko porażenia prądem.
• Ostrzeżenie: Jeśli powierzchnia jest pęknięta, należy wyłączyć urządzenie, aby uniknąć porażenia prądem, w przypadku powierzchni kuchenek ze szkła-ceramiki lub podobnego materiału, które chronią części pod napięciem.
• OSTRZEŻENIE: Jeśli powierzchnia jest pęknięta, wyłącz urządzenie, aby uniknąć porażenia prądem. Nie dotykaj go, aby uniknąć przecięcia szkłem ceramicznym.

! Zagrożenie dla zdrowia

• To urządzenie jest zgodne z normami bezpieczeństwa elektromagnetycznego.

Zagrożenie związane z gorącymi powierzchniami

• OSTRZEŻENIE: Urządzenie i dostępne części nagrzewają się podczas użytkowania.
• Podczas użytkowania dostępne części urządzenia mogą nagrzać się do temperatury powodującej oparzenia.
• Nie dopuszczać do kontaktu ciała, odzieży lub innych przedmiotów ze szkłem ceramicznym, dopóki jego powierzchnia nie ostygnie.
• Na powierzchni płyty grzewczej nie należy umieszczać metalowych przedmiotów, takich jak noże, widelce, łyżki i pokrywki, ponieważ mogą się one nagrzać.
• Za każdym razem, gdy skończysz, wentylator pracuje przez chwilę, aby rozproszyć ciepło. Gdy wentylator przestanie działać,

odłączyć przewód zasilający.

• Podczas obchodzenia się z urządzeniami elektrycznymi należy zachować ostrożność, ponieważ powierzchnia elementu grzejnego jest narażona na ciepło resztkowe po użyciu. Każde niewłaściwe użycie może spowodować potencjalne obrażenia użytkownika i uszkodzenia urządzenia.
• Nie należy dotykać zewnętrznej powierzchni urządzenia, ponieważ jest ona bardzo nagrzana podczas pracy. Zamiast tego należy użyć uchwytu lub rękawiczek.
• Trzymać dzieci z daleka.
• Uchwyty rondli mogą być gorące w dotyku. Należy sprawdzić, czy uchwyty rondli nie wystają poza inne strefy gotowania, na których się znajdują. Uchwyty należy trzymać poza zasięgiem dzieci.
• Niezastosowanie się do tego może spowodować oparzenia.
• Należy unikać dotykania elementów grzejnych.

Zagrożenie przecięciem

• Ostre jak brzytwa ostrze skrobaka do płyt kuchennych jest odsłonięte, gdy pokrywa zabezpieczająca jest schowana. Z urządzenia należy korzystać z najwyższą ostrożnością i zawsze przechowywać je w bezpiecznym i niedostępnym dla dzieci miejscu.
• Niezachowanie ostrożności może spowodować obrażenia ciała lub skaleczenia.

Zagrożenie pożarowe

• Nie kładź papieru, ręczników i innych przedmiotów na powierzchni grzewczej, ponieważ może to spowodować pożar.
• OSTRZEŻENIE: Zagrożenie pożarem; nie przechowywać materiałów na powierzchni kuchenki.
• NIGDY nie próbuj gasić pożaru wodą. Należy jedynie wyłączyć obwód urządzenia, a następnie przykryć płomień osłoną lub kocem gaśniczym.
• Przed rozpoczęciem korzystania z urządzenia należy odsunąć od niego zasłony, tiule, papier lub inne łatwopalne materiały. Nie umieszczać łatwopalnych materiałów na urządzeniu ani w jego wnętrzu.
• OSTRZEŻENIE: Gotowanie bez nadzoru na kuchence z użyciem tłuszczu lub oleju może być niebezpieczne i spowodować pożar. NIGDY nie próbuj gasić ognia wodą, lecz wyłącz urządzenie, a następnie przykryj płomień np. pokrywką lub kocem gaśniczym.
• OSTRZEŻENIE: Niebezpieczeństwo pożaru: nie przechowywać przedmiotów na powierzchni do gotowania.

4. Bezpieczeństwo elektryczne

1. Ustawienie uziemienia należy zlecić autoryzowanemu elektrykowi. Nasza firma nie ponosi odpowiedzialności za szkody powstałe w wyniku używania produktu bez uziemienia zgodnie z lokalnymi przepisami.
2. Punkt mocowania kabla powinien być chroniony.
3. Nie używaj przyciętych lub uszkodzonych przewodów lub przedłużaczy innych niż oryginalny przewód.
4. Do instalacji wymagany jest przełącznik wielobiegunowy umożliwiający odłączenie zasilania. Odłączenie od zasilania powinno być zapewnione za pomocą przełącznika lub zintegrowanego bezpiecznika zainstalowanego na stałym zasilaniu zgodnie z przepisami budowlanymi.
5. Przewód zasilający nie może stykać się z gorącymi częściami urządzenia.
6. Urządzenie jest wyposażone w przewód typu "Y".
7. Wyłączniki automatyczne kuchenki powinny być umieszczone w taki sposób, aby użytkownik końcowy mógł do nich dotrzeć po zainstalowaniu kuchenki.
8. Połączenia stałe powinny być podłączone do zasilacza umożliwiającego odłączenie omnipolarne. W przypadku urządzeń o kategorii przepięciowej poniżej III, urządzenie odłączające powinno być podłączone do stałego źródła zasilania zgodnie z kodem okablowania.
9. Nie wolno wyjmować zabezpieczenia prądem.
10. Zasilanie kuchenki może zostać odłączone podczas jakichkolwiek prac budowlanych w domu. Po zakończeniu prac, ponowne podłączenie kuchenki powinno zostać wykonane przez autoryzowany serwis.

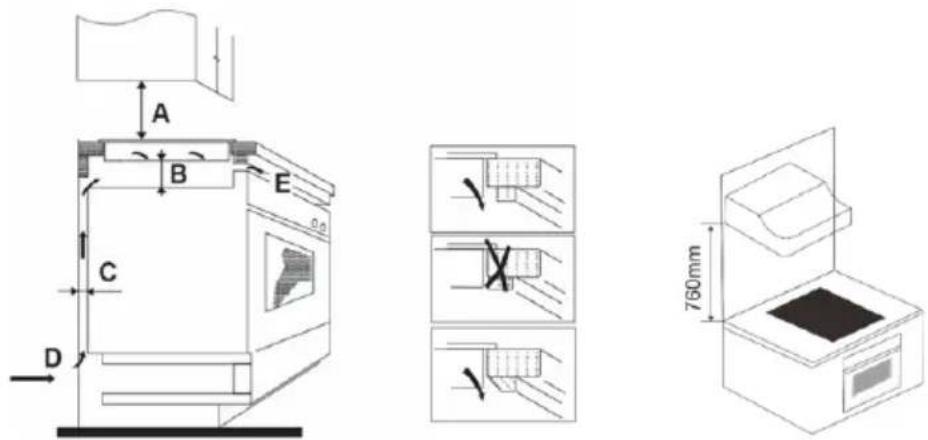

11. Aby zapobiec przegrzaniu, urządzenie nie powinno być instalowane za dekoracyjną osłoną.
12. Przed zdjęciem zabezpieczeń należy wyłączyć urządzenie. Po wyczyszczeniu zainstaluj zabezpieczenia zgodnie z instrukcjami.
13. Użytkownik nie powinien obsługiwać kuchenki samodzielnie.
14. Jeśli na kuchence zostaną umieszczone cięższe ładunki, mogą się one potknąć. Może to spowodować obrażenia ciała.

5. Połączenia elektryczne

Uwaga: Jeśli kuchenka ma zostać podłączona do nowej lub zmodernizowanej instalacji elektrycznej, należy ją podłączyć do zasilania za pomocą przewodu zasilającego wyposażonego w: - odpowiednio dobrany instalacyjny wtyk męski, który jest kompatybilny z instalacyjnym gniazdem żeńskim przymocowanym do końcowego obwodu podrzędnego w stałym okablowaniu, które zasila OSTRZEŻENIE: Płyta powinna być prawidłowo zainstalowana i podłączona przez autoryzowany serwis zgodnie z instrukcjami producenta. Producent nie ponosi odpowiedzialności za pośrednie i bezpośrednie straty spowodowane nieprawidłową instalacją i konserwacją. - OSTRZEŻENIE: Producent nie ponosi odpowiedzialności za jakiekolwiek straty (takie jak porażenie prądem) spowodowane brakiem lub uszkodzeniem przewodu ochronnego. Po instalacji należy sprawdzić izolowane części. - Urządzenie jest przeznaczone do zasilania prądem zmiennym 220-240

V / AC 50/60 Hz. Jeśli sieć zasilająca nie zapewnia takich parametrów, należy skontaktować się z elektrykiem lub autoryzowanym serwisem.

• Przewód zasilający urządzenia nie powinien stykać się z gorącymi częściami urządzenia. Należy trzymać go z dala od ostrych krawędzi i narożników.

Wyłączniki automatyczne

Zasilanie należy odłączyć od sieci za pomocą wyłącznika wszystkich biegunów. (Odstęp między stykami powinien wynosić co najmniej 3 mm). Wyłącznik ten chroni przed nadmiernym prądem.

Aby odłączyć zasilanie sieciowe urządzenia;

• Elementy bezpiecznikowe

Całkowicie wyjmij bezpiecznik z podstawy. Lub:

• Zautomatyzowane bezpieczniki

Naciśnij (czerwony) przycisk sterowania, aby zwolnić środkowy przycisk. Lub:

• Wbudowane automatyczne bezpieczniki

Obróć go do pozycji 0 (OFF) z pozycji 1 (ON).

(Wyłącznik liniowy powinien być co najmniej typu B lub C) Lub:

• Wyłącznik różnicowoprądowy (wyłącznik)

Obróć go do pozycji 0 (OFF) z pozycji 1 (ON) lub naciśnij przycisk inspekcji.

OSTRZEŻENIE: Należy podjąć środki ostrożności zapobiegające przypadkowemu włączeniu zasilania.

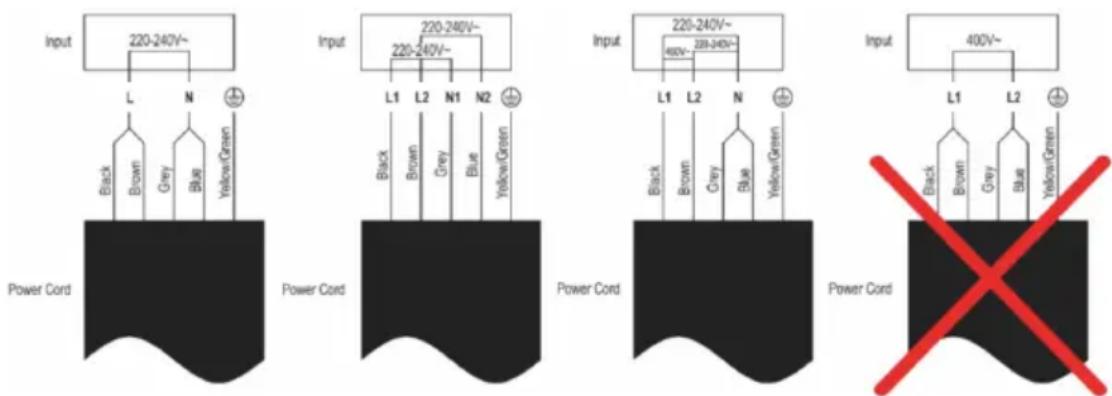

6. Schemat połączeń elektrycznych

Podłącz kable zgodnie z poniższymi instrukcjami.

OSTRZEŻENIE: Zasilanie 220-240 V 50/60 Hz jest odpowiednie dla połączeń jednofazowych, a zasilanie 380-415 V 50/60 Hz jest odpowiednie dla połączeń dwufazowych.

CZYSZCZENIE I KONSERWACJA

Szczegółowe informacje na temat czyszczenia powierzchni mających kontakt z żywnością są zawarte w sekcji dotyczącej czyszczenia i konserwacji.

7. SPECYFIKACJA TECHNICZNA

Napiȩcie Częstotliwość Moc Strefy gotowania
AC 220-240V 50-60Hz 3000 2
Ten produkt jest zgodny z Rozporzadzeniem UE 2023/826 na mocy dyrektywy 2009/125/WE w sprawie wymogów dotycznych ekoprojektu. Zuźycie energii w trybie wymiarczenia: 0.34W Zuźycie energii w trybie czuwania: N/A Czas, po krórym produkt przechodzi w tryb wymiarczenia: 5 min.

8. OPIS CZĘŚCI

4

1. Płyta ceramiczna maks. 1200 W 2. Płyta ceramiczna maks. 1800 W 3. Szklana płyta 4. Panel sterowania

1. Przyciski „-” lub „+” do regulacji strefy gotowania
2. Przyciski „-” lub „+” do regulacji timera
3. Przycisk blokady
4. Przycisk włączania/wyłączania

9. INSTRUKCJE DOTYCZĄCE KORZYSTANIA Z PŁYTY

≥10A	Nie uzywajkiego urzystzenia z gniażdkiem sciennym o natężeniu mniejszym niż 10A, zawsze powinno być我们知道 sze (pls uzywaj co najmiej 15A, są ki-chenka ma dwa palniki i wiele palników). Ponadto, abyunikacja przyȩzenia obwodu podczas korzystania zkiego produktu, nie sąȩzy uzywać innego produktu o dujej mocy w tym samym obwodzie elektrycznym.
+10cm+	Podczas uzytkowania upewnj sie, są trzymasz go na glawkiej i poziomej powierzchni oraz w odlegloiść 10 cm od scian.
	Nie uzywaj kuchenki w poplizu kuchenki gazowej i kuchenki na naftę.
	Nie zanurzaj kuchenki w wodzie bezpośrednio w celu wyczyszczenia, przytrzyj są miękką i wilgotność sciereczka.
	Nie wędaj przyzewodów do wylotu wiatru igowietra, są przykrywaj ich niczym, poniewaN są ot to spowodówne parażenie prądem.
	W celu uniknięcia poparzeń lub oparzeń spowodowanych wysoka temperatura, nie sązy umieszczAAC arkuszy zelaza bezpośrednio na płycie.
	Nie sązy umieszczAAC zamyjniptych puszek z zwywnośćna powierzchni w celu podgrzania. Aby uniknAAC eksplozji, sązy otworzyc puszek, wyjać zwywność i podgrzać ja za pomocamy odpowiedniego naczynia.
	Nalezy zawsze utrzymiwoć w czystość powierzchnie do gotowania i nie dopuszczAAC do gromadzenia są túszczu.
	Nie dotykać powierzchni grzewciej rrekami podczas uzytkOWANIA, ponieważ nagrzewa są ona i sąze powodowej oparzenia. Przed czyszczeniem lub przenoszeniem sązy odczekAAC chwie, aż ostygnie.
	Ješli przywód zasilajcy jest uszkodzony, nie sązy wymieniec go samo-dzielnie i sązy zanieść go do autoryzowanego centrum serwisowej lub wykwalifikowanego technika w celu和他的 wymiiany.
	Nie pozwalaj daneciom korzystAAC z płty.

Zalety ceramicznej płyty grzewczej

Przyjazny dla środowiska - bez spalania, dymu i tlenku węgla.

Bezpieczeństwo - nie radioaktywny; zawiera wystarczające zabezpieczenia w celu zapewnienia bezpieczeństwa.

Czystość - wysokiej jakości kryształowa płyta ułatwiająca zamiatanie i zapobiegająca powstawaniu plam.

Wygoda - ikoniczna konstrukcja panelu upraszczająca i ułatwiająca obsługę.

Wielofunkcyjny - pasuje do wszystkich płaskich naczyń kuchennych wykonanych z materiałów odpornych na ciepło. Nadaje się do różnych rodzajów gotowania, takich jak gotowanie na parze, gotowanie, mieszanie, smażenie, pieczenie, grillowanie, gorący garnek itp.

Oszczędność energii - wykorzystanie materiałów o wysokiej wydajności cieplnej, a także mikrokomputer kontrolujący moc i temperaturę w celu oszczędzania energii.

Materiał naczyń do wyboru: stal nierdzewna, żelazo, ceramika, szkło, aluminium itp., ale używane są tylko naczynia z płaskim dnem.

Przed użyciem nowej płyty ceramicznej

• Przeczytaj niniejszą instrukcję, zwracając szczególną uwagę na sekcję "Ostrzeżenia dotyczące bezpieczeństwa".
• Usuń folię ochronną, która znajduje się na kuchence.

Korzystanie z przycisków dotykowych

• Elementy sterujące reagują na dotyk, więc nie trzeba wywierać żadnego nacisku.
• Za każdym razem, gdy dotknięcie zostanie zarejestrowane, usłyszysz sygnał dźwiękowy.
• Należy upewnić się, że przyciski dotykowe są zawsze czyste i nie są przykryte żadnym przedmiotem (np. naczyniem lub ściereczką). Nawet cienka warstwa wody może utrudnić obsługę przycisków dotykowych.

Naczynia nadające się do płyty ceramicznej

Nie używaj naczyń z postrzępionymi krawędziami lub zakrzywioną podstawą.

Upewnij się, że dno patelni jest gładkie, przylega płasko do szkła i ma taki sam rozmiar jak pole grzejne. Patelnię należy zawsze umieszczać na środku pola grzewczego.

Zawsze podnoś patelnię z płyty ceramicznej - nie przesuwaj jej, może to porysować szkło.

Przyjazne naczynia kuchenne

Materiał: metal nieżelazny, ceramika, szkło, żelazo lub stal nierdzewna.

Kształt dna: rondel o średnicy około 18-26 cm lub kwadratowy garnek o średnicy 12-20 cm.

Nieprzyjazne naczynia kuchenne

Kształt dna nieregularny, średnica mniejsza niż 12 cm.

Korzystanie z płyt

Aby rozpocząć gotowanie

Dotknij przycisku “ON/OFF ① plyta grzewcza wyświetli 0 dla wzystkich palników (to 0 zniknie, jestli wymię 30 sekund nie zostanie wykonanaźadna dodatkowa operacja).
Umieść odpowiednia patelnią na wybranym polu grzejnym. Upewnij są,źdno patelni i powierzchnia pola grzej­-ngo są czyste iSuche.
Dotknij przycisku wyboru strefy obrzewania, a wska­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­. Ustaw poziom mocy, wykonujć następu­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­-”i+,+”.

Po zakończeniu gotowania

Dotknij przycisków „-“ i „+“ od Powiedniaj strefy gotowania.	- +
Wylącz strefęgotowania, dotykajć przycisku „-“ i przywijajć w dól do „0". Upewnij są, ze na wyświetlaczu mocy widnieje „0“, a natestepnia „H".	- +
Wylącz cala płyte kuchenna, dotykajć przycisku “ON/OFF”	0
Uwaga na gorace powierzchnie “H” (TEMP powierzchni>60°) wskazuje, króra strefa gotowania jest goraca w dotyku. Zniknie, gdy powierzchnia ostygnie do bezpiecznej temperatury. Może być równeż uzywany jak fungacja oszczedzania energii, jestli chcesz podgrzać kolejne patelnie, użyj płyty grzejnej, króra jest nadal gorówna.	H

Blokowanie przycisków

• Przyciski można zablokować, aby zapobiec niezamierzonemu użyciu (na przykład przypadkowemu włączeniu pól grzejnych przez dzieci).
• Gdy panel sterowania jest zablokowany, wszystkie przyciski z wyjątkiem przycisku "ON/OFF" są wyłączone.

Aby zablokować przyciski

Dotknij przycisku blokady

Aby odblokować przyciski

1. Upewnij się, że kuchenka jest włączona
2. Dotknij i przytrzymaj przycisk blokady przez 3 sekundy.
3. Możesz teraz rozpocząć korzystanie z kuchenki.

Gdy kuchenka znajduje się w trybie blokady, wszystkie przyciski są wyłączone z wyjątkiem przycisku "ON/OFF". W nagłych wypadkach zawsze można wyłączyć kuchenkę za pomocą przycisku ON/OFF, ale w następnej operacji należy najpierw odblokować kuchenkę.

Ochrona przed przegrzaniem

Czujnik temperatury monitoruje temperaturę wewnątrz kuchenki. Gdy monitorowana jest zbyt wysoka temperatura, kuchenka indukcyjna przestaje działać automatycznie.

Ostrzeżenie przed ciepłem resztkowym

Gdy kuchenka działa przez pewien czas, występuje ciepło resztkowe. Pojawia się litera "H" ostrzegająca, aby trzymać się od niej z daleka.

Korzystanie z timera

• Można ustawić wyłączenie każdej strefy gotowania po upływie ustawionego czasu.
• Timer można ustawić na maksymalnie 99 minut.

Ustawianie timera w celu wyłączenia każdej strefy gotowania

Dotknij przyciscu wyboru strefy ogrzewania.	#
Dotknij przyciscu timera, wskaznik timera pokaź"30".	#
Ustaw czas, dotykajć przycisków „+”, „-”. Lub dotknij przyciscu timera, a wskaznik timera wyświetli „30”. Dziesiatki migaja, ustawiać timer dziesiatek, dotykajć przycisków „+”, „-”. Po ustawieniu timer dziesiatek miga przyez 3 sekundy, a nastepnie przyestaje migAAC i miga cyfra jegnosci. Dotknij przycisków „+”, „-”, aby ustawić timer jegnosci.	# lub 30 ⇒ 20 #
Wskazowej: Ješli ustawiony czas przyekroczy 99 minut, timer automatycznych powróci do 0 minut.
Dotknij przycisków „-“, „+” odpowiednej strefy go-towania, a nastepnie dotknij przyciscu „Timer“, timer zostanie anulowany, a na wyświetlaczu timera pojawsi „-“.	# # # . -
Po ustawieniu czasu Rozpocznie są odliczanie, a wyświetlacz zaczniepokezywać pozostaly CZAS.	# ≥17≤
Uwaga: czerwona kropka obok wskaznika poziomu mocy zastawiecsi,..., wskazujuć, ...)wybrano strefę...	# #

Ustawienie timera w celu wyłączenia więcej niż jednego pola grzejnego

Ješli园区jnz Jedna strefa grzewcza korzysta z tejfunckcj, wskaźnik timera pokaźne majnizszy czas.(np. strefa 2# ustawia czas na 3 minuty, strefa 1# ustawia czas na 6 minut, wskaźnik timera tokazuje "3").UWAGA: Czerwona kropka obok wskaźnika poziomu mocy;będzie migać.	☐ 8x(Ustaw na 6 minut)☐ 3x(Ustaw na 3 minuty)
Po wygaśćciu timera gotowania odpowiednie polegrzejne dostanie automatycznie wylączone.	-
UWAGA: Ješli chcesz zmienić czas po ustawieniu timera,MZEZZZACZACDkROU 1.

Wskazówki dotyczące gotowania

Zachowaj ostrożność podczas smażenia, ponieważ olej i tłuszcz nagrzewają się bardzo szybko, a w ekstremalnie wysokiej temperaturze olej i tłuszcz zapalają się samoistnie, co stanowi poważne zagrożenie pożarowe.

Ustawienie ciepła

Poniższe ustawienia stanowią jedynie wytyczne. Dokładne ustawienie będzie zależeć od wielu czynników, w tym od posiadanego naczynia i ilości gotowanej potrawy. Poeksperymentuj z płytą ceramiczną, aby znaleźć ustawienie, które najbardziej Ci odpowiada.

Poziom mocy Odpowiedni
1 - 2 • Delikatne podgrzewanie niewielkich ilosci zzywnosci • Roztop czekoladę, masło i produkty, które szybko są przyypalaja • Delikatne gotowanie na wolnym ogniu • Powolne ocieplenie
3 - 4 • Podgrzewanie	• Szybkie gotowanie na wolnym ogniu
5 - 6 • Nalejsniki
7 - 8 • Smażenie	• Ugotować makaron
9 • Smażenie	• Sear • Ugotować zupe • Zagotować wodę

Pielęgnacja i czyszczenie

Co? Jak? Waźne!
Codzienne zabru-dzenia na szkplanej powierzchni (od-ciski palców, Ślady, plamy po Jedzeniu lub niesłodzone wycieki)	Odrocz zasilanie od płyty za pomoczą wączonego przyȩcznika lub mecha-nizmū rożnicowego. Uzywaj środka do czyszczenia płytrukcyjnych, gdy powierzchnia jest ciepla (ale nie goráca!). Opłucz i osusz płyte czysta sciereczka lub ręcznikiem papie-rowym. Ponownik podȩcz płyte do zasilania	Po wyłączeniu zasilania płyty gr-zewczyje nie被淘汰né odznych oznak goracej powierzchni, ale strefa gotowania被淘汰 nadal goráca! Naleź uzywać spezialnych zmywaków do płytrukcyjnych. Nie uzywaj ostrych, przy)cych lub sciernychŚrodowej czyszczących, króte moga uszkodzić płyte. Zawsze czytaj etykietu, aby sprawdzić, czy dany środek czyszczący lub zmywak jest oppowiedni. Nigdy nie zostawiazresztek na powierzchni, szkło sąpie poplamić.
Wycieki ze słodkich produktów spożywczych	Usuń je natychmiast za pomocza skrobaka oppowiednio do płytrukcyjnych, ale uwȩżaj na goäre powierzchnie w strefie gotowania: 1. Odrówn zasilanie od płyty za pomocza wączonego przyȩcznika lub mechanismu rożnicowego. 2. Trzymaj skrobak pod kątem 30° i zgarnij brud do chłodnégo obszaru płyty. 3. Zetrzyj brud lub Rozlane płyny ręcznikiem kuchennym lub papie-rowym.	Jak najszybciej usuwaj plamy z topnie(jj-)ych i Ślodkich potraw lub Rozlanych pływnów. Pozostawienie do ostygniopia na szkleMZEby trudne do wyczyszczenia lub nawe trwale uszkodzić powierzchnie płyty. Niebezpiecześćstwo skaleczenia - gdy osłona bezpiecie)—stwa jest schowana, ostrze skrobaka staje sąbre. Naleź uzywać go z duźto astrożnosci a zawsze przechowywoć w bezpieczonym mistręscu, niedostepnym dla daneci.
Brud i Rozlane płyny na panelu sterowania	1. Odrówn zasilanie od płyty za pomocza wączonego przyȩcznika lub mechanismu rożnicowego. 2. Wyczyść obszar panelu sterowania czysta, wilgotna gąbka lub sciereczka. 3. Calkowicie osuszyć obszar panelu sterowania 4. Ponownik podȩcz płyte do zasilania.	Rozlanie pływu w obszarze panelu sterowaniaMZEby spowodowa≠ pieprawidłowé dzialanine płyty indukcyjnej, a przyciski dotyware mogość nie danejsć prawidłowo. Przed ponownym podȩczemigny pły do zasilania naleźdy dokladnie wyczy)—i osuszyć obszar panelu sterowania.
Problem Możliwe przyczyny Rozwiązanie
Nie są z空气质量 pły grzewciej.	Brak zasilania. Upewnij są z空气质量 pły z空气质量 i węczenia. Sprawdź,czy w Twoim domu lub okolicycie na ma przerwy w dostawie prȩdu. Jeść wszystko zostano sprawdzone, a problem nadal wystepujue, są z空气质量 wykwafa-lifikowanego technika.	Przymi do z空气质量 pły z空气质量 i węczenia. Sprawdź,czy w Twoim domu lub okolicycie na ma przerwy w dostawie prȩdu. Jeść wszystko zostano sprawdzone, a problem nadal wystepujue, są z空气质量 wykwafa-lifikowanego technika.
Przymi do z空气质量 i są z空气质量.	Przymi są z空气质量. Odków są z空气质量.	Przymi do z空气质量 i są z空气质量.
Przymi do-z空气质量 i są z空气质量.	Na przycziskach są z空气质量 i są z空气质量.	Upewnij są, zje panel sterowania jest czysty i sąch. Podczas dotykania elementów sterujacych są z空气质量 uzywać opuszki palca.
Szeklo jest porysowa- ne.	Nacznia o szorstkich krawędziach. Uzyto niedopowiechnich, scienych zmywaków lub srodków czyszczących.	Naleź uzywać naczny z plaskimi i gladkimi podstawami. Patrz "Wybor odpowiednio naczyna". Patrz "Pielegnacja i czyszczenie".
Niekóre patelnie wydaj z trzaski lub kliknięcia.	Moze to być spowodowane konstrukacja nacznia (warstwy rożnych metali wibruju w rożny spośob).	Jest to normalne dla naczny kuchennych i nie oznacza usterki.
Plyta wydaje cichy szum, gdy jest uzywna na wysokim ustawieniu grzania.	Jest to spowodowane technologiya gotowania induk-cyjniego.	Jest to normalne, ale haías powinien sie wyciszycź lub calkowicie znikość po zmiejszeniu ustawienia ogrzewania.
Haías wentylatora pochodzi z pły.	Wentylator chłódźcy wbu-dowyany w pły wȩczymi są, aby zapobiec przyegrzaniu elektroniki. Moze on dziać nowet po wętć zemieniu pły.	Jest to normalne i nie wymaga zadnych dziaJNI. Nie wętć zamość pły gdy pracuju wentyla- tor.
Patelnie nie nagrzewaja są i pojawia są na wyswietlaczu.	Plyta ceramiczna są są wykrzyć patelni, poniewaN są nadzej są ona do gotowania ceramiczność. Pliya ceramiczna są są wykrzyć patelni, poniewaN są ona zbyt.Mała dla strefy gotowania lub nie są na nowe prawnodwo wyswietkowana.	Naleź uzywać naczny odpowiednilich do gotowania na ceramicze. Patrz Rozdziel" Wybor odpowiednio naczyna". Wyśrodkuj patelni są upewnij są, zej podstawa odpowienda rozmiarowy pola grzewczego.
Plyta ceramiczna lub pole grzejneNieoczekiwanie są wętćzycy, rozlegnie są sygnat dzwijkowy i wyswietlony zostanie kod bledu (zazwyczaj na przyzycy zolodny ziel; ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel zidel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel zipel ziel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zidel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel ziel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zidel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zipel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zodel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel zidel zipel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel ziegel zigelzignie i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są z空气质量 i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są z quality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zquality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQuality i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualiy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQualy i są zQual y i są węczenia.	Przymi do z空气质量 pły z空气质量 i są z空气质量.

Wyświetlanie awarii i inspekcja materiałów ceramicznych

W przypadku wystąpienia nieprawidłowości płyta ceramiczna automatycznie przejdzie w stan ochronny i wyświetli odpowiednie kody ochronne:

PŁYTA CERAMICZNA
Błąd Mnżliwa przyczyna Środek zaradczy
E1 Napiȩcie jest niźsze niż 125~135V. Sprawdź napiȩcie.
E2 Napiȩcie jest wyźsze niż 255~275V Sprawdź napiȩcie.
E3 Zatrzymanie czujnika termicznych Wymiȩń czujnik termicznych.
Et Woda zhnajduje są nad przyciskami. Zakrac)i wyczyść wodę.

Powyżej przedstawiono ocenę i kontrolę typowych awarii.

Aby uniknąć zagrożeń i uszkodzeń płyty ceramicznej, nie należy samodzielnie demontować urządzenia.

Instalacja

Wybór sprzętu instalacyjnego

Wytnij powierzchnię roboczą zgodnie z rozmiarami pokazanymi na rysunku.

Do celów instalacji i użytkowania należy zachować co najmniej 5 cm wolnej przestrzeni wokół otworu. Należy upewnić się, że grubość powierzchni roboczej wynosi co najmniej 30 mm. Należy wybrać odporny na ciepło materiał powierzchni roboczej, aby uniknąć większych deformacji spowodowanych promieniowaniem cieplnym z płyty grzejnej. Jak pokazano poniżej:

Model L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm)
SS-24025	300	520	58	52	285	500	50min

W każdym przypadku należy upewnić się, że płyta jest dobrze wentylowana, a wlot i wylot powietrza nie są zablokowane. Upewnij się, że płyta jest w dobrym stanie technicznym. Jak pokazano poniżej:

Uwaga: Bezpieczna odległość między płytą grzejną a szafką nad płytą grzejną powinna wynosić co najmniej 760 mm.

A(mm) B(mm) C(mm)		D E
760	50 min	30 min	Wlot powietrza	Wylot powietrza 10 mm

Przed zainstalowaniem płyty grzewczej należy upewnić się, że:

• Powierzchnia robocza jest kwadratowa i równa, żadne elementy konstrukcyjne nie ograniczają przestrzeni roboczej. Powierzchnia robocza jest wykonana z materiału odpornego na wysoką temperaturę.
• Jeśli płyta grzewcza jest zainstalowana nad piekarnikiem, piekarnik ma wbudowany wentylator.
• Instalacja będzie zgodna ze wszystkimi wymogami dotyczącymi przyłącza oraz obowiązującymi normami i przepisami.
• Odpowiedni wyłącznik zapewniający pełne odłączenie od zasilania sieciowego jest wbudowany w stałe okablowanie, zamontowany i umieszczony zgodnie z lokalnymi zasadami i przepisami dotyczącymi okablowania.
• Przełącznik izolacyjny musi być zatwierdzonego typu i zapewniać 3-milimetrową szczelinę powietrzną na wszystkich biegunach (lub na wszystkich aktywnych przewodach, jeśli lokalne przepisy dotyczące okablowania dopuszczają taką zmianę wymagań).
• Przełącznik odcinający będzie łatwo dostępny dla klienta po zainstalowaniu kuchenki.
• W razie wątpliwości dotyczących instalacji należy skonsultować się z lokalnymi władzami budowlanymi i przepisami prawa.
• Do wykończenia powierzchni ścian otaczających płytę grzewczą używa się odpornych na wysoką temperaturę i łatwych w czyszczeniu materiałów (takich jak płytki indukcyjne).

Po zainstalowaniu płyty grzewczej upewnij się, że

Kabel zasilający nie jest dostępny przy drzwiach szafy lub szuflady. Zapewniony jest odpowiedni dopływ świeżego powietrza z zewnątrz szafki do podstawy płyty grzewczej. - Jeśli płyta grzewcza jest zainstalowana nad szufladą lub szafką, pod podstawą płyty grzewczej zainstalowana jest bariera termiczna. - Przełącznik izolacyjny jest łatwo dostępny dla klienta.

Przestrogi

1. Płyta musi być instalowana przez wykwalifikowany personel lub techników. Mamy profesjonalistów do Twojej dyspozycji. Nigdy nie przeprowadzaj operacji samodzielnie.
2. Płyta nie może być instalowana bezpośrednio nad zmywarką, lodówką, zamrażarką, pralką lub suszarką do ubrań, ponieważ wilgoć może uszkodzić elektronikę płyty.
3. Płyta powinna być zainstalowana w taki sposób, aby zapewnić lepsze promieniowanie cieplne w celu zwiększenia jej niezawodności.
4. Ściana i indukowana strefa grzewcza nad powierzchnią stołu powinny wytrzymywać ciepło.
5. Aby uniknąć uszkodzeń, warstwa wierzchnia i klej muszą być odporne na ciepło.

PODŁĄCZENIE PŁYTY DO GNIAZDKA ELEKTRYCZNEGO.

Przed podłączeniem płyty indukcyjnej do sieci elektrycznej należy sprawdzić, czy:

1. Instalacja elektryczna, do której ma być podłączona płyta indukcyjna, musi być odpowiednia do mocy pobieranej przez płytę indukcyjną.
2. Napięcie musi odpowiadać wartości nominalnej określonej w charakterystyce opisanej w niniejszej instrukcji.

Do podłączenia płyty do gniazdka sieciowego nie wolno używać adapterów, reduktorów ani rozgałęźników, ponieważ urządzenia te mogą się nagrzać i spowodować pożar.

Przewód zasilający płytę nie może dotykać żadnej części lub obszaru, w którym występuje wysoka temperatura i musi być umieszczony w taki sposób, aby temperatura w żadnym punkcie nie przekraczała 75°C.

Sprawdź u licencjonowanego i wykwalifikowanego elektryka, czy instalacja elektryczna jest prawidłowa.

Wszelkie modyfikacje instalacji elektrycznej mogą być wykonywane wyłącznie przez licencjonowanego elektryka.

Podłączenie elektryczne płyty musi być wykonane zgodnie z obowiązującymi przepisami i zabezpieczone jednobiegunowym wyłącznikiem magnetotermicznym lub automatycznym.

Jeśli przewód jest uszkodzony, należy go zastąpić lub wymienić; operacja musi zostać przeprowadzona przez serwis techniczny.

• Autoryzowany instalator musi upewnić się, że podłączenia elektryczne zostały wykonane prawidłowo i zgodnie z przepisami bezpieczeństwa. Kabel nie może być zginany ani ściskany.
• Kabel powinien być regularnie sprawdzany i wymieniany wyłącznie przez autoryzowanych techników.
• Producent nie ponosi odpowiedzialności za jakiekolwiek wypadki wynikające z korzystania z urządzenia, które nie jest uziemione lub z wadliwej ciągłości uziemienia.
• Jeśli urządzenie jest wyposażone w gniazdko elektryczne, należy je zainstalować w taki sposób, aby było ono dostępne.
• WAŻNE:
• Przed użyciem zawsze uważnie przeczytaj instrukcję obsługi.
• Niniejsza instrukcja może być pobrana z naszej strony internetowej www.sogo.es
• Zachowaj te instrukcje do późniejszego wglądu.
• Symbole i opis:

1- Ważne informacje i przydatne wskazówki dotyczące użytkowania 2- Ostrzeżenie przed niebezpiecznymi sytuacjami zagrażającymi życiu i mieniu

3- Ostrzeżenie przed gorącymi powierzchniami

Ważne uwagi:

To urządzenie jest zgodne z dyrektywą UE dotyczącą niskiego napięcia 2014/35/WE.

Dyrektywa kompatybilności elektromagnetycznej 2014/30/UE.

Dyrektywa 2015/863/UE w sprawie ograniczenia stosowania niektórych substancji niebezpiecznych w instalacjach elektrycznych.

Dyrektywa 2009/125/WE w sprawie ekoprojektu wymagania mające zastosowanie do produktów związanych z energią.

DEKLARACJA ZGODNOŚCI

Ten symbol na produkcie lub opakowaniu oznacza, że tego produktu nie należy wyrzucać razem ze zwykłymi śmieciami lub odpadami domowymi. Cały sprzęt elektryczny, elektroniczny i urządzenia zasilane bateryjnie należy poddać recyklingowi w odpowiedni sposób i zgodnie z lokalnymi przepisami prawa. Można je poddać recyklingowi, zanosząc do autoryzowanych punktów recyklingu lub wyspecjalizowanych pojemników, które można znaleźć w pobliskich dużych supermarketach, sklepach z elektroniką lub artykułami gospodarstwa domowego lub w centrach handlowych, w których dostępne są tego typu obiekty.

Zaprojektowany przez: SOGO w oparciu o europejskie standardy jakości Importer: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2, 46002 Walencja, Hiszpania Produkt wyprodukowany w Chinach. Obsługa posprzedażna: [e-mail] / 0034 911 084 833
