Tipo de producto	Placa de cocción por inducción
Marca	Sogo
Modelo	SS-24025
Dimensiones (Ancho x Profundidad x Alto)	300 x 520 x 58 mm
Dimensiones de empotrado (Ancho x Profundidad)	285 x 500 mm
Peso (estimado)	5 kg
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Potencia total	3000 W
Número de zonas de cocción	2
Potencia de las zonas	Zona delantera: 1800 W; Zona trasera: 1200 W
Material de la superficie	Vitrocerámica
Tipo de control	Táctil
Funciones principales	Temporizador (hasta 99 min), bloqueo, indicador de calor residual, apagado automático de seguridad
Utensilios compatibles	Fondo plano y magnético (acero, hierro fundido, esmalte)
Mantenimiento y limpieza	Limpiar con un producto específico para inducción y un paño suave; usar un rascador para los residuos azucarados
Seguridad	Protección contra sobrecalentamiento, bloqueo infantil, apagado automático en caso de fallo
Piezas de repuesto y reparabilidad	Contactar al servicio postventa Sogo ([e-mail])
Información general	Conforme a las directivas europeas; uso doméstico únicamente

Preguntas frecuentes - SS-24025 Sogo

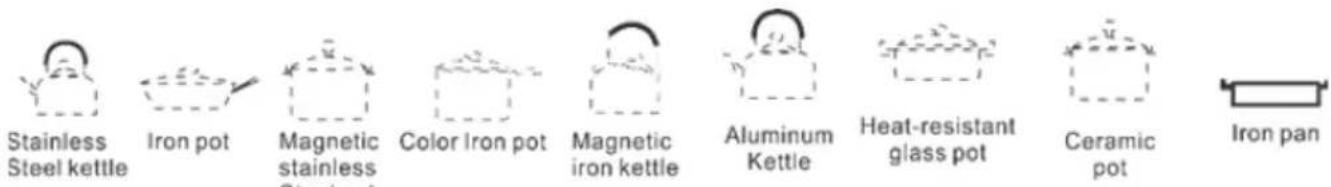

¿Qué tipos de cacerolas puedo usar en esta placa de inducción?

Utilice únicamente utensilios con fondo plano y magnético (acero inoxidable, hierro fundido, esmalte). Para verificar, acerque un imán: si se adhiere, la cacerola es compatible. Evite los fondos curvos o irregulares.

¿Cómo encender la placa y ajustar la potencia?

Presione la tecla Encendido/Apagado. Seleccione la zona de cocción deseada, luego ajuste el nivel con las teclas + y -. El rango va de 1 (mínimo) a 9 (máximo).

¿Cómo usar el temporizador?

Seleccione la zona de cocción, presione la tecla Temporizador, ajuste el tiempo (hasta 99 minutos) con + y -. La cuenta atrás comienza automáticamente. La zona se apaga al final del tiempo.

¿Qué significa la pantalla 'H'?

'H' indica calor residual: la superficie aún está caliente (>60°C). No la toque. El indicador desaparece cuando la placa se ha enfriado.

¿Cómo bloquear los controles para la seguridad de los niños?

Presione la tecla de bloqueo (candado) para activar el bloqueo infantil. Los botones quedan inactivos, excepto la tecla Encendido/Apagado. Para desbloquear, presione nuevamente 3 segundos.

¿Qué hacer si se muestra un código de error (E1, E2, etc.)?

Los códigos de error comunes: E1 (voltaje demasiado bajo), E2 (voltaje demasiado alto), E3 (sensor térmico defectuoso). Apague la placa y contacte a un técnico calificado. No repare usted mismo.

¿Cómo limpiar la placa vitrocerámica?

Desconecte la alimentación. Use un limpiador especial para inducción y un paño suave. Para los residuos azucarados quemados, raspe suavemente con un rascador adecuado (cuchilla retráctil) inclinando a 30°.

¿Por qué la placa hace un ruido de zumbido o chasquido?

Un ligero zumbido es normal, especialmente a alta potencia, debido a la tecnología de inducción. El ruido disminuye al bajar el nivel. Los chasquidos pueden deberse a la estructura de sus cacerolas (capas metálicas). Es normal.

¿Puedo instalar la placa sobre un horno?

Sí, siempre que el horno esté equipado con un ventilador de refrigeración. Respete una distancia mínima de 760 mm entre la placa y el armario superior. La instalación debe ser realizada por un profesional.

¿Cuál es la garantía y cómo contactar al servicio postventa?

La placa Sogo SS-24025 está garantizada según la legislación vigente. Para cualquier pregunta o reparación, contacte al servicio postventa por correo electrónico: [e-mail] o teléfono: 0034 911 084 833.

MANUAL DE USUARIO SS-24025 Sogo

1. Lea siempre atentamente el manual de instrucciones antes de utilizar el aparato.
2. Este manual puede descargarse de nuestras páginas web www.sogo.es.
3. Conserve estas instrucciones para futuras consultas.
4. Símbolos y descripción:

1- Información importante y consejos de uso. 2- Advertencia de situaciones peligrosas para la vida y la propiedad. 3- Advertencia contra superficies calientes.

Notas importantes:

• Lea atentamente estas instrucciones antes de instalar o utilizar este aparato.
• En ningún momento deben colocarse materiales o productos combustibles sobre este aparato.
• Ponga esta información a disposición de la persona responsable de la instalación del aparato, ya que podrá reducir sus costes de instalación.

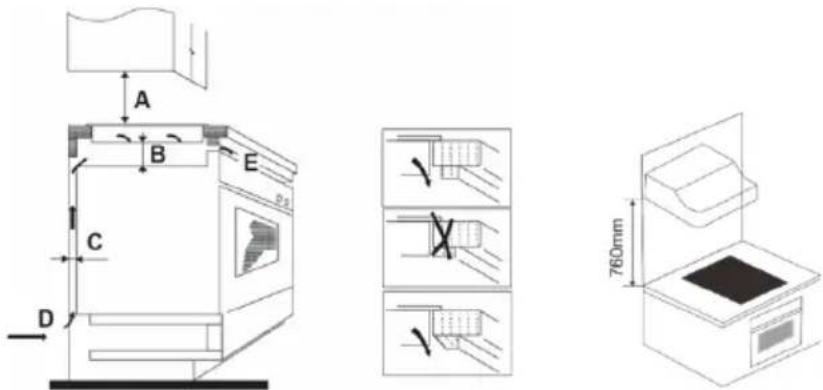

• Para evitar riesgos, este aparato debe instalarse de acuerdo con estas instrucciones de instalación.
• Este aparato sólo debe ser instalado y puesto a tierra correctamente por una persona debidamente cualificada.
• Este aparato debe conectarse a un circuito que incorpore un interruptor de aislamiento que proporcione una desconexión total de la fuente de alimentación.
• La instalación incorrecta del aparato puede invalidar cualquier reclamación de garantía o responsabilidad.
• Instrucciones de seguridad para el usuario

Precauciones generales durante el uso de equipos eléctricos

• No utilice el aparato para fines distintos de los descritos en este manual.
• No utilice ni guarde el aparato al aire libre.
• Este producto está destinado al uso en interiores, no industrial, no comercial y solo para uso doméstico. No lo utilice al aire libre ni para ningún otro fin. El uso indebido o la manipulación incorrecta pueden

causar problemas en el aparato y provocar lesiones al usuario.

• El aparato sólo debe utilizarse para los fines previstos. No se acepta ninguna responsabilidad por daños derivados de un uso inadecuado o una manipulación incorrecta.
• Asegúrese de que la tensión indicada en la placa de características coincide con la tensión de red antes de enchufar el aparato.
• Desconecte siempre el enchufe de la toma de corriente cuando no utilice el aparato. No deje el aparato sin vigilancia cuando esté encendido.
• Es necesaria una estrecha supervisión cuando cualquier aparato se utilice por niños o cerca de ellos.
• Los aparatos no están diseñados para funcionar mediante un temporizador externo o un sistema de control remoto independiente.

Restricciones de uso para evitar daños personales

• No deje que el aparato funcione sin vigilancia.
• No coloque ni haga funcionar este aparato cerca de fuentes de agua.
• No coloque ni haga funcionar el aparato y su cable de alimentación sobre o cerca de superficies calientes (por ejemplo, placas de cocina) o llamas abiertas.
• No deje el cable de alimentación colgando de bordes afilados y manténgalo alejado de objetos calientes y llamas. No enrolle el cable alrededor del aparato ni lo doble.
• No utilice nunca accesorios no recomendados por el fabricante.
• El uso de accesorios no recomendados o vendidos por el fabricante del aparato puede provocar incendios, descargas eléctricas o lesiones personales.
• Para evitar descargas eléctricas, asegúrese de tener las manos secas antes de enchufar o desenchufar.
• No utilice el aparato con las manos mojadas, sobre suelos húmedos o cuando el ambiente sea húmedo, existe riesgo de descarga eléctrica.
• No sumerja nunca el aparato ni el enchufe en agua ni en ningún otro líquido. En caso de que el aparato caiga al agua, desconéctelo inmediatamente de la red eléctrica y llévelo a un servicio técnico autorizado para su reparación antes de volver a utilizarlo.
• No utilice el aparato si se ha caído al suelo, si presenta daños visibles o si tiene fugas.
• No utilice el aparato si el cable o el enchufe está dañado. En caso de que el cable esté dañado, solo debe ser sustituido por el fabricante, su agente de servicio o personas con cualificación similar con el fin de evitar riesgos.
• En caso de mal funcionamiento del aparato, o si ha sufrido algún tipo de daño, devuélvalo al servicio técnico autorizado más cercano para que lo examinen, reparen o ajusten.

Restricciones de uso con niños y ancianos

• El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que hayan recibido supervisión o instrucción.
• Los niños deben ser vigilados para evitar que jueguen con el aparato.
• Los aparatos pueden ser utilizados por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han recibido supervisión o instrucciones relativas al uso del aparato de forma segura y comprenden los peligros.
• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros que conlleva.
• La limpieza y el mantenimiento del usuario no deben ser realizados por niños, a menos que sean mayores de 8 años y estén supervisados.
• Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.
• No permita que los niños utilicen el aparato sin supervisión.
• No coloque objetos que los niños puedan alcanzar sobre el aparato.
• Los materiales de embalaje son peligrosos para los niños. Mantenga los materiales de embalaje fuera del alcance de los niños.

Instrucciones de uso del aparato

• Nunca deje el aparato desatendido cuando está en uso. La ebullición produce humo y derrames de grasa que puedan inflamarse.
• No utilice nunca el aparato como superficie de trabajo o almacenamiento.
• No deje nunca objetos o utensilios sobre el aparato.
• No coloque ni deje objetos magnetizables (por ejemplo, tarjetas de crédito, tarjetas de memoria) ni dispositivos electrónicos (por ejemplo, ordenadores, reproductores MP3).
• Podrían verse afectados por su campo electromagnético.
• No utilice nunca el aparato para calentar o caldear la habitación.
• Después del uso, apague siempre las zonas de cocción y la placa de cocción tal y como se describe en este manual (es decir, utilizando los botones táctiles). No confíe en la función de detección de utensilios de cocina sin inducción para apagar las zonas de cocción cuando retire las ollas.
• No repare ni sustituya ninguna pieza del aparato a menos que se recomiende específicamente en el manual. Cualquier otra reparación debe ser realizada por un técnico inicial.
• No utilice un limpiador de vapor para limpiar la placa de cocción.
• No coloque ni deje caer objetos pesados sobre la placa de cocción.
• No se ponga de pie sobre la placa de cocción.

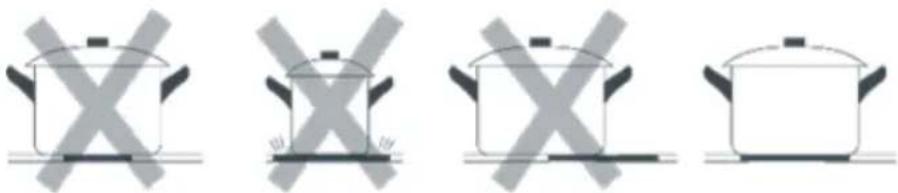

• No utilice sartenes con bordes dentados ni arrastre sartenes por la superficie de cristal cerámico, ya que podrá rayar el cristal.
• No utilice estropajos ni productos de limpieza abrasivos para limpiar la placa de cocción, ya que pueden rayar el cristal cerámico.
• Hay que tener cuidado de no tocar los elementos calefactores.
• PRECAUCIÓN: El proceso de cocción debe ser supervisado. El proceso de cocción a corto plazo debe supervisarse continuamente.
• ADVERTENCIA: Para evitar que la placa se mueva, deben instalarse los anclajes de seguridad. Consulte las instrucciones de instalación.
• ADVERTENCIA: Utilice únicamente protectores de comida diseñados por el fabricante del aparato de cocción o indicados por el fabricante del aparato en las correspondientes instrucciones de uso o protectores de comida incorporados al aparato. El uso de protectores inadecuados puede causar accidentes.
• Este aparato incorpora una conexión a tierra con fines exclusivamente funcionales.
• Retire la película protectora que pueda haber sobre la placa de inducción.

Mantenga abiertos los canales de ventilación.

• No caliente latas cerradas ni tarros de cristal. La presión puede hacer que los tarros exploten.
• No utilice el producto en estado medicado y/o bajo la influencia del alcohol que pueda afectar a su capacidad de juicio.
• Después de cada uso, compruebe si la unidad está apagada.
• Tenga cuidado al utilizar alcohol en sus alimentos. El alcohol se evaporará a altas temperaturas y puede incendiarse si entra en contacto con superficies calientes.
• Si el aparato está defectuoso o presenta daños visibles, no lo ponga en funcionamiento.
• La instalación y reparación deben ser realizadas antes por un "SERVICIO AUTORIZADO". El fabricante no se hace responsable de las operaciones realizadas por personas no autorizadas.
• No vierta nunca agua fría sobre las ollas calientes.
• Después de cada uso, asegúrese de que la base de la olla y las superficies de las zonas de cocción estén limpias y secas.
• No pele las verduras sobre las superficies de la placa de cocción. Los granos de arena que caen de las verduras pueden rayar la placa vitrocerámica.
• No coloque materiales inflamables como cartón o plástico sobre el horno. Los objetos como el estaño, el zinc o el aluminio (así como el papel de aluminio o las cafeteras vacías) pueden derretirse sobre las superficies de cocción calientes y causar daños.
• Procure que los alimentos azucarados o los zumos de fruta no entren en contacto con las zonas de cocción calientes.

ADVERTENCIA:

Peligro de descarga eléctrica

• No cocine sobre una superficie de cocción rota o agrietada. Si la superficie de la placa de cocción está rota o agrietada, apague inmediatamente el aparato en la toma de corriente (interruptor de pared) y póngase en contacto con un técnico calificado.
• No utilice el aparato si la superficie de cocción está rota; llévelo al servicio técnico autorizado para su reparación.
• Apague la placa de cocción antes de proceder a su limpieza o mantenimiento.
• El incumplimiento de esta advertencia puede provocar descargas eléctricas o la muerte.
• No lave nunca el aparato rociándolo o echándole agua. Existe riesgo de electrocución.
• Atención: Si la superficie está agrietada, apague el aparato para evitar la posibilidad de descarga eléctrica, para las superficies de cocción de vitrocerámica o material similar que protegen las partes bajo tensión.
• ADVERTENCIA: Si la superficie está agrietada, apague el aparato para evitar la posibilidad de descarga eléctrica y no lo toque para evitar dañar el vidrio cerámico.

Peligro para la salud

• Este aparato cumple las normas de seguridad electromagnética.

Peligro de superficie caliente

• ADVERTENCIA: El aparato y sus partes accesibles se calientan durante el uso.
• Durante el uso, las partes accesibles de este aparato se calentarán lo suficiente como para causar quemaduras.
• No deje que su cuerpo, su ropa o cualquier otro objeto que no sea un utensilio de cocina adecuado entre en contacto con el vidrio cerámico hasta que la superficie esté fría.
• Los objetos metálicos como cuchillos, tenedores, cucharas y tapas no deben colocarse sobre la superficie de cocción, ya que pueden calentarse.
• Cada vez que termines, el ventilador sigue funcionando durante un rato para disipar el calor. Cuando el ventilador deje de funcionar, puede desenchufar el cable de alimentación.
• Tenga cuidado al manipular aparatos eléctricos, ya que la superficie de la resistencia está sujeta a calor residual después de su uso. Cualquier uso indebido pueda causar posibles lesiones al usuario y dañar el aparato.
• No toque la superficie exterior del aparato, ya que puede calentarse mucho durante el funcionamiento. En su lugar, utilice el asa o las manos.
• Mantenga alejados a los niños.
• Las asas de las cacerolas pueden estar calientes al tacto. Compruebe que las asas de las cacerolas no sobresalgan de otras zonas de cocción en las que se encuentren. Mantenga las asas fuera del alcance de los niños.
• El incumplimiento de este consejo puede provocar quemaduras y escaldaduras.
• Debe evitarse tocar los elementos calefactores.

Peligro de corte

• La hoja afilada de un rascador de encimera queda expuesta cuando la cubierta de seguridad está recogida. Utilícelo con extremo cuidado y guárdelo siempre en un lugar seguro y fuera del alcance de los niños.
• La falta de precaución puede provocar lesiones o cortes.

Peligro de incendio

• No coloque papel, toallas ni otros objetos inflamables sobre la superficie de calentamiento, ya que puede provocar un incendio.
• ADVERTENCIA: Peligro de incendio; no almacene los materiales sobre la superficie de cocción.
• NUNCA intente apagar el fuego con agua. Sólo apague el circuito del aparato y luego cubra la llama con una cubierta o una manta ignífuga.
• Coloque cortinas, tules, papel o cualquier material inflamable lejos del aparato antes de empezar a utilizarlo. No coloque materiales inflamables sobre o dentro del aparato.
• ADVERTENCIA: Cocinar sin vigilancia en una cocina con grasa o aceite puede ser peligroso y provocar un incendio. No intente NUNCA apagar el fuego con agua; apague el aparato y cubra la llama, por ejemplo, con una tapa o una manta ignífuga.
• ADVERTENCIA: Peligro de incendio: no guarde objetos sobre las superficies de cocción.

4. Seguridad eléctrica

1. Solicite a un electricista autorizado que instale el equipo de conexión a tierra. Nuestra empresa no se hace responsable de los daños que se produzcan por utilizar el producto sin conexión a tierra de acuerdo con la normativa local.
2. El punto de fijación del cable debe estar protegido.
3. No utilice cables cortados o dañados ni alargadores que no sean el cable original.
4. Para la instalación se requiere un interruptor omnipolar capaz de

desconectar el suministro eléctrico. La desconexión de la fuente de alimentación se realizará mediante un interruptor o un fusible integrado instalado en la fuente de alimentación fija de acuerdo con el número de construcción.

1. El cable de alimentación no debe entrar en contacto con las partes calientes del aparato.
2. El aparato está equipado con un cable tipo "Y".
3. Los interruptores automáticos de la comida se colocarán de forma que el usuario final pueda alcanzarlos cuando se instale la comida.
4. Las conexiones fijas se conectarán a una fuente de alimentación que permita la desconexión omnipolar. Para los aparatos con categoría de sobretensión inferior a III, el dispositivo de desconexión se conectará a una fuente de alimentación fija de acuerdo con el número de cableado.
5. No retire los interruptores de encendido del aparato. De lo contrario, se puede acceder a cables eléctricos bajo tensión. Podría provocar una descarga eléctrica.
6. El suministro de la comida puede desconectarse durante cualquier trabajo de construcción en el hogar. Una vez finalizadas las obras, el servicio técnico autorizado se encargará de volver a conectar la comida.
7. Para evaporar el sobrecalentamiento, el aparato no debe instalarse detrás de una cubierta decorativa.
8. Apague el aparato antes de retirar las protecciones. Después de la limpieza, instale las protecciones siguiendo las instrucciones.
9. El usuario no debe manipular la cocina por sí mismo.
10. Si se colocan cargas más pesadas sobre la cocina, estas pueden tropezar. Puede causar lesiones personales.

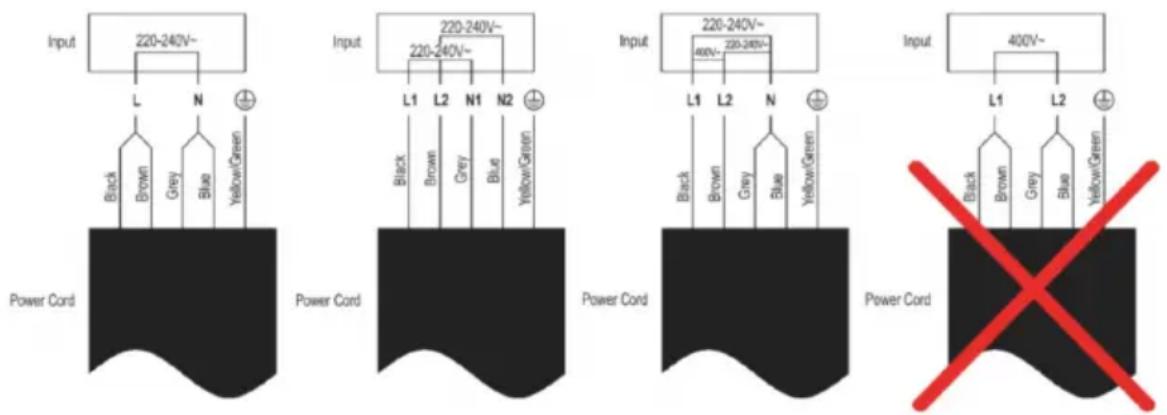

5. Conexión eléctrica

• Nota: Si esta cocina va a conectarse a una instalación eléctrica nueva o mejorada, deben conectarse a la red mediante un cable de alimentación provisto de: - un conector macho de instalación con la calidad adecuada que sea compatible con el conector hembra de instalación instalado en el subcircuito final del cableado fijo que suministra
• ADVERTENCIA: Esta placa de cocción debe ser instalada y conectada correctamente por el servicio técnico autorizado y de acuerdo con las instrucciones del fabricante. El fabricante no se hace responsable de las pérdidas implicadas y explícitas debidas a una instalación y mantenimiento incorrectos.
• ADVERTENCIA: El fabricante no se hace responsable de las pérdidas (como descargas eléctricas) debidas a la falta de cable de protección o a un cable defectuoso. Las piezas aisladas deben inspeccionarse después de la instalación.
• El aparato está diseñado para un suministro eléctrico de CA 220-240 V / CA 50/60 Hz. Si su red eléctrica no ofrece estas especificaciones, póngase en contacto con un electricista o un servicio técnico autorizado.
• No permita que el cable de alimentación de su aparato entre en contacto con partes calientes del mismo. Manténgalo alejado de esquinas y bordes afilados.

Interruptores automáticos

La alimentación eléctrica debe desconectarse de la red mediante un disyuntor omnipolar. (La distancia entre contactos debe ser de al menos 3 mm). Este disyuntor protege contra sobrecorriente.

Desconexión de la red eléctrica

Para desconectar la alimentación eléctrica del aparato;

- Elementos fusibles

Retire el fusible completo de la base. O:

- Fusibles automáticos

Pulse el botón de control (rojo) para soltar el botón central. O:

- Fusibles automáticos integrados

Gírelo a la posición 0 (OFF) desde la posición 1 (ON).

(El disyuntor de línea debe ser al menos del tipo B o C) O:

- Disyuntor de fuga a tierra (Falso disyuntor)

Gírelo a la posición 0 (OFF) desde la posición 1 (ON) o pulse el botón de inspección.

ADVERTENCIA: Tome precauciones de seguridad para no conectar la alimentación involuntariamente.

Conecte los cables como se indica a continuación.

ADVERTENCIA: La fuente de alimentación de 220-240V 50/60 Hz. es adecuada para la conexión monofásica, y la fuente de alimentación de 380-415V 50/60 Hz. es adecuada para la conexión bifásica.

LIMPIEZA Y MANTENIMIENTO

Consulte la sección de limpieza y mantenimiento para obtener detalles sobre cómo limpiar las superficies que entran en contacto con los alimentos.

7. ESPECIFICACIONES TECNICAS

Tensión Frequencia Potencia Zonas de coccción
AC 220-240V 50-60Hz 3000 2

Este producto cumple con el reglamento de la UE 2023/826 bajo la directiva 2009/125/EC sobre los requisitos de diseño ecologico.

Consumo de energia en modo apagado: 0.34W

Consumo de energia en modo de espera: N/A

Tiempo después del cual el producto entra en modo apagado: 5 min.

8. DESCRIPCION DE LAS PIEZAS

1. Cocina cerámica max. 1200 W
2. Cocina ceramica max. 1800 W
3. Placa de vidrio
4. Panel de control

1. Botones «-» o «+» para la zona de cocción
2. Botones «-» o «+» para el temporizador
3. Botón de bloqueo
4. Botón de encendido/apagado

9. INSTRUCCIONES DE USO

≥10A	No实用性 este aparato con una toma de corriente electrica de menos de 10A, siempre debe ser mayor (por favor,实用性 al menos 15A si la cucina Tiene dos quemadores y multiple quemadores). Además, para evitar una sobrecarga del circuito cuando utilizes este producto, no haga funciona(other producto de alto voltaje en el本身就是 circuito electrico.
+10cm+	Al utilizes lo, asegúrese de mantenerlo sobre una superficie lisa y horizontal y a una distancia de 10 cm de los lados de la pared.
	No实用性 la casa de vitrocerámica cerca de la casa de gas y la casa de queroseno.
	No sumeria la placá de vitrocerámica en agua directamente para limpiarla, limpiela con un paño suave y humedo.
	Por favor, no inserte los articulos de alambre a la calidad del viento y el aire, no lo cubra con nada, pueda causar una descarga electrica.
	Para evaporar quemaduras o escaladuras por la alta temperatura, no coloque ninguna plancha directamente sobre la plac de vitrocerámica.
	No coloque las latas cerradas con alimentos sobre la superficie de vitro-cerámica para calentarlas. Para evaporar Explosiones, abra la lata, saque los alimentos y caliéntelos con la ayud deequalier olla adecuada.
	Mantenga siempre limpia la superficie de cocción y nocede que se acumule la grasa.
	No toque la superficie de cocción con las manos@mildas esté en uso, ya que se calienta y pueda provocar quemaduras. Déjela enfriar un rato antes de limpiarla o moverla.
	Si el cable de alimentación está dañado, no lo cambieastedimso y llévelo al centro de service autorizzato o a un先进技术ualido para que lo cambien.
	No deje que los niñosutilizen la plac de vitrocerámica.

Ventajas de la vitrocerámica

Ecológico: sin combustión, humo ni monóxido de carbono.

Seguridad: no radiactivos; incluyen salvaguardias suficientes para garantizar la seguridad.

Limpieza: placa de cristal de alta calidad que facilita el barrido y evita las manchas.

Comodidad: el icónico diseño del panel simplifica y aclara el manejo.

Multifunción: aplicable a cualquier utensilio de cocina plano fabricado con materiales resistentes al calor.

Satisfacer una variedad de cocinar como vapor, hervir, revolver, freír, asar, parrilla, olla caliente, etc...

Ahorro de energía: utilizar material con alta eficiencia térmica, también microordenador controlando en potencia y temperatura para ahorrar energía.

Utensilios material para elegir libremente: acero inoxidable, hierro, cerámica, vidrio, aluminio, etc, pero los utensilios de fondo plano utilizados solo

Antes de utilizar su nueva vitrocerámica

• Lea esta guía, prestando especial atención a la sección "Advertencias de seguridad".
• Retire cualquier película protectora que aún pueda haber en su cocina de vitrocerámica.

Uso de los botones táctiles

• Los controles responden al tacto, por lo que no es necesario aplicar presión. Oirá un pitido cada vez que se registre un toque.
• Asegúrese de que los botones táctiles estén siempre limpios, secos y que no haya ningún objeto (por ejemplo, un utensilio o un paño) cubriéndolos. Incluso una sola película de agua puede dificultar el funcionamiento de los botones táctiles.

Batería de cocina apta para cocina de cerámica

No utilice utensilios de cocina con bordes dentados o base curva.

Asegúrese de que la base de la sartén sea lisa, quede plana contra el cristal y tenga el mismo tamaño que la zona de cocción. Centre siempre la sartén en la zona de cocción.

Levante siempre las cacerolas de la placa vitrocerámica, no las deslice o podrían rayar el cristal.

Batería de cocina

Material: metal no ferroso, cerámica, vidrio, hierro o acero inoxidable.

Forma del fondo: cacerola con un diámetro de unos 18-26 cm u olla cuadrada con un diámetro de 12-20 cm.

Utensilios de cocina no compatibles

Forma del fondo irregular, diámetro inferior a 12 cm.

Fondo no liso

Fondo con patas

Utilización de la placa de vitrocerámica

Para empezar a cocinar

Toque el botón “ON/OFF ① la placá de coccción muestra 0 para todos los quemadores (este 0 desaparecerá si no se realiza ningunaother operation en 30 segundos).
Coloque una sartén adecuada en la zona de coccción que deseee utilizes.Asegúrese de que el fondo de la sartén y la superficie de la zona de coccción está limpios y secos.
Toque el botón de selección de la zona de calefación y parpadeará un indicator 0 hasta el botón.
Ajuste el nivel de potencia siguiendo las instrucciones y tocando los botones «-» y «+».

Cuando haya terminado de cocinar

Pulse los botones «-» y «+» de la zona de coccción correspondiente.
Apaneque la zona de coccción pulsando el botón «-» y desplazándose hacía abajo hasta «0». Asegúrese de que la pantalla de potencia muestra «0» y, a continuación, «H».
Apaneque toda la placá de coccción tocando el botón “ON/OFF ①
Cuidado con las superficies calientes “H” (TEMP>60° de la superficie)】, loarásqaqué zona de coccción está caliente al tact. Desaparecerá cuando la superficie se haya enfriado a una temperatura segura. también se pueda usar como una función de ahorro de energia si你想arásca calorar más SARtenes, utilise la placá de coccción que todas esta está caliente.

Bloqueo de los botones

• Puede bloquear los botones para evitar un uso involuntario (por ejemplo, que los niños enciendan accidentalmente las zonas de cocción).
• Cuando el panel de control está bloqueado, todos los botones excepto el botón "ON/OFF" están desactivados.

Para bloquear los botones

Toque el botón de bloqueo "

Para desbloquear los botones

1. Asegúrese de que la placa vitrocerámica está encendida.
2. Mantenga pulsado el botón de bloqueo durante 3 segundos.
3. Ya puede empezar a utilizar su cocina.

Cuando la cocina está en el modo de bloqueo, todos los botones están desactivados excepto el "ON/OFF". Siempre puede apagar la placa de cerámica con el botón "ON/OFF" en caso de emergencia, pero debe desbloquear la cocina primero en la siguiente operación.

Protección contra sobrecalentamiento

Un sensor de temperatura equipado puede controlar la temperatura en el interior de la placa vitrocerámica. Cuando se detecta una temperatura excesiva, la placa deja de funcionar automáticamente.

Aviso de calor residual

Cuando la cocina lleva algún tiempo en funcionamiento, queda algo de calor residual. La letra "H" aparece para advertirle que se mantenga alejado de ella.

Uso del temporizador

• Puede programarlo para que apague una zona de cocción una vez transcurrido el tiempo programado.
• Puedes programar el temporizador hasta 99 horas.

Ajuste del temporizador para apagar una zona de cocción

Toque el botón de selección de la zona de calefacción.
Toca el botón del temporizador, el indicator del temporizador muestra “30”.
3. Ajuste el tiempo tocando los botones «+» «-». O toque el botón del temporizador, el indicator del temporizador做不到 «30». Las decenas par-padearán, ajuste el temporizador de las decenas tocando los botones «+» «-». Una vez ajustado el temporizador de las decenas, parpadeará durante 3seguidos y bajo depeará de parpadear y parpadearán las unidades. Toque los botones «+» «-» paraaabstar el temporizador de las unidades.
Pista: Si el tiempo ajustado supera los 99 Minutes, el temporizador volverá automatistically a 0 minuto.
Toque los botones «-», «+» de la zona de coccción correspondiente y, a continuación, toque el botón «Temporizador». El temporizador se cancelará y aparecerá «-» en la pantalla del temporizador.
Una vez ajustada la hora, se inicia la CCTA atrás y la pantalla empieza a estar el tiempo restante.
Nota: el punto rojo situado+junto alindicator de navel de potencia se iluminará paraindicar que la zona está selecciónada.

Ajuste del temporizador para apagar más de una zona de cocción

Si más de una zona de calefacción utilizes esta función,el indicator del temporizador做不到 el tiempo más bajo.(por exemple, zona 2# tiempo de ajuste de 3 horas, zona 1# tiempo de ajuste de 6 horas, el indicator del temporizador muestra “3”).NOTA: El punto rojo situado+junto al indicator	8x(Ajustar a 6 horas)3x(Ajustar a 3 horas)
Cuando expire el temporizador de coccción, la zona decocción correspondiente se apagará automatistically.	-
NOTA: Si眼看a�能ar la hora una vez ajustado eltemporizador, tendrá que volver a empezar desde elpasob.

Pautas para cocinar

Tenga cuidado al freír, ya que el aceite y la grasa se calientan muy rápidamente; a temperaturas extremadamente altas, el aceite y la grasa se inflaman espontáneamente, lo que supone un grave riesgo de incendio.

Ajuste térmico

Los ajustes que se indican a continuación son solo orientativos. El ajuste exacto dependerá de varios factores, incluidos los utensilios de cocina y la cantidad que cocine. Experimente con la vitrocerámica para encontrar el ajuste que mejor se adapte a usted.

Nivel de potencia Adecuado

1 - 2 • Calentimiento delicado parakleques cantidadesde comidaDerrite chocolate, mantequilla y alimentos que se queman rápidamenteCocción suave a fuego lentoCalentimiento lento

3 - 4 • RecalentarCocción rápida

5 - 6 • Tortitas

7 - 8 • SaltearCocer la pasta

9 • SalteadoSearHervir sopaHervir el agua

Cuidado y limpieza

¿Cómo?¿Cómo?	Important!
Suciedad diaria en la superficie de cristal (huellas ductilares, marcas, manchas de comida o derrames sin azúcar)	Desconecte la alimentación de la placā mediente el interruptor o dife-renal habitado paraarlo. Utiliza un limpiador para placas de inducciónmortinas la superficie esté caliente (apero no caliente!) Aclaray seca la placā con un pañolimpio o una toalla de papel. Vuelva a conectar la placā a la corriente	Al desconectar la alimentación de la placā de coccción, no trabrada indicación de superficie caliente, pero la zona de coccción seguirá esta caliente. Utilice estropajos especialies paraplacas de inducción.Noutilice limpiadores fuertes, corrosivos or abrasivos que poder danar la placā. Lea siempre la etiqueta para saber si su limpiador o estropajo es adecuado. Nunca deje residuos en la superficie, el cristal pueda mancharse.
Derrames de alimentos azuca-rados	Retírelas inmediamente con una rasqueta adecuada para placas de inducción, pero tengacuidado con las superficies calientes de la zona de coccción:1. Desconecte la alimentación de la placā mediente el interruptor odiferencial habitado paraarlo. 2. Mantenga el rascador en un ángulo de 30° y raspar la suciedad a una zona fria de la placā. 3. Limpie la sucidad o los derrames con un pañodecocina o papel de cocina.	Elimine cuando antes las manchas de alimentos derretidos y azucarados o los derrames. Si sejan enfiar sobre el cristal, poder ser dificiles de limpiar o incluso dañar permanen-tamente la superficie de la placā. Peligro de corte - Cuando la cubierta de seguridad está recogida, la cuchi-lla del rascador se vuelve aflida. Uti-licelo con mucho cuidado y guardelo siempre en un lugar seguro y fueradel alcance de los niños.
Manchas de su-cidad y derrames en el panel de control	1. Desconecte la alimentación de la placā mediente el interruptor odiferencial habitado paraarlo. 2. Limpie la zona del panel de control con una esponja o pañolimpio y humedo. 3. Seque Completely la zona del panel de control 4. Vuelva a conectar la placā a la corriente.	El derrame de liquidos en la zona del panel de control puede provocar umal functionamento de la placā de in-ducción, los botones táctiles poder no funcional correctamente. Asegürese de limpiar y secar bien la zona del panel de control antes de volver aconectar la placā a la corriente.

Problema Posibles causas Solución
La placacocación no se puedeencender.	Sin energia. Asegúrese de quela placacocaciónestá connectada a la red electrónica y deque está encendida.Comprueba si hay un corte de electricidad en tu casa o en la zona. Si lo hascomprobado todo y el problema persiste,llama a un的专业cualificado.
Los botones táctilesno responden.	Los botones están bloqueados. Desbloquees los botones.Consulte las instrucciones en el apartado "Uso de laplaca de vitrocerámica".
Los botones táctilesno funcionaln correcamente	Es possible que haya una个小éñapellicula de agua o liquido enlos botones o que estáutilizandola punta del dedo al tocarlos.
El cristal se estárayando.	Utensilios de cocina de boraderugoso.Se utilizeson estropajos oraproductos de limpieza abrasivosinadecuados.
Algunas sarteneshacen crujiados orchasquidos.	Estóypeuedeberse a la construccion de su batería de cocina(capas de differedes metalesque vibran de formadifferente).
La placamiteun levezumbidocuando se utilizes atemperatura alta.	Estósedebea la technologíade coccción por vitrocerámica.
El ruidodel ventiladorprocede de laplaca vitrocerámica.	El ventilador de refrigeración integrado en la placavitrocerámica se ha puesto en marcha paraevitar el sobrecalentmentedo los componentes electrónicos.Espossible que sigafuncionandoincluso antes de apagar laplaca vitrocerámica.
Las sartenones no secalientan y aparecenla Appalachà.	La placavitrocerámica nondetecta la sartén porque noes adecuadarpara la cocciúnvitrocerámica.La vitrocerámica no detecta laollarque esdemasiadopequeña para la zona de coccyono no está bien centrada enella.
La placavitrocera-mica o una zona decocción se ha apagado inesperamente, suena un tono y sesmuesa un código deerror (normalmentealternando con un odigos en la pan-talla del temporizadorde coccción).	Fallo专业技术.Anote las letras ynumeros del error,apa-gue la vitrocerámica y llama a un的专业cualificado.

Visualización de fallos e inspección de la cerámica

Si se produce una anomalía, la placa vitrocerámica entra automáticamente en estado de protección y mostrará los códigos de protección correspondientes:

PLACA DE CERÁMICA
Error Posible cause Solución
E1 La tensión es inferior a 125~135V. Comprueba la tensión.
E2 La tensión es superior a 255~275 V Comprueba la tensión.
E3 Parada del sensor tírmico Sustituya el sensor tírmico.
Et El agua está sobre los botones. Cierre y limpie el agua.

Lo anterior son el juicio y la inspección de averías comunes. No desmonte el aparato usted mismo para evitar peligros y daños en la placa vitrocerámica.

Instalación

Selección del equipo de instalación

Recorte la superficie de trabajo según las medidas indicadas en el dibujo. A efectos de instalación y uso, deben conservarse un espacio mínimo de 5 cm alrededor del orificio. Asegúrese de que el grosor de la superficie de trabajo es de al menos 30 mm. Seleccione un material de superficie de trabajo resistente al calor para evitar una mayor deformación causada por la radiación de calor de la placa de cocción. Como se muestra a continuación:

Modelo L (mm) A(mm) H(mm)			D(mm) A (mm) B(mm) X(mm)
SS-24025	300	520 58 5	2	285	500 50	min

En cualquier caso, asegúrese de que la placa vitrocerámica está bien ventilada y de que la entrada y la salida de aire no estén bloqueadas. Asegúrese de que la placa está en buen estado de funcionamiento. Como se indica a continuación

Nota: La distancia de seguridad entre la placa de cocción y el armario situado encima de la placa debe ser de al menos 760 mm.

A(mm)	B(mm)	C(mm)	D	E
760	50 min	30 min	Toma de aire	Salida de aire 10 mm

• La superficie de trabajo es cuadrada y nivelada, y ningún elemento estructural interfiere con los requisitos de espacio.
• La superficie de trabajo es de un material resistente al calor.
• Si la placa de cocción está instalada sobre un horno, este lleva incorporado un ventilador de cocción.
• La instalación cumplirá todos los requisitos de autorización y las normas y reglamentos aplicables.
• En el cableado permanente se incorpora un interruptor de aislamiento adecuado que proporciona la desconexión total de la red eléctrica, montado y colocado de acuerdo con las normas y reglamentos locales sobre cableado.
• El interruptor de aislamiento debe ser de un tipo homologado y proporcionar una separación de 3 mm entre contactos de aire en todos los polos (o en todos los conductores activos si las normas de cableado locales permiten esta variación de los requisitos).
• El cliente puede acceder fácilmente al interruptor de aislamiento con la placa instalada.
• En caso de duda sobre la instalación, consulte a las autoridades locales de construcción y las ordenanzas municipales.
• Utiliza acabados resistentes al calor y fáciles de limpiar (como las baldosas de inducción) para las superficies de las paredes que rodean la placa de cocción.

Cuando haya instalado la placa de cocción, asegúrese de que

• El cable de alimentación no es accesible a nivel de puertas de armarios o cajones. Hay un flujo adecuado de aire fresco desde el exterior del armario hasta la base de la placa de cocción.
• Si la placa de cocción se instala encima de un cajón o armario, se instalará una barrera de protección térmica bajo la base de la placa.
• El cliente puede acceder fácilmente al interruptor de aislamiento.

Precauciones

1. La placa de vitrocerámica debe ser instalada por personal especializado. Tenemos profesionales a su servicio. Por favor, nunca realice la operación usted solo.
2. La placa de cocción no se instalará directamente encima de un lavavajillas, frigorífico, congelador, lavadora o secadora de ropa, ya que la humedad podrá dañar los componentes electrónicos de la placa.
3. La placa de vitrocerámica se instalará de forma que se garantice una mejor radiación del calor para aumentar su fiabilidad.
4. La pared y la zona de calentamiento inducido por encima de la superficie de la mesa deberán soportar el calor.
5. Para evitar daños, la capa sándwich y el adhesivo deben ser resistentes al calor. CONEXIÓN DE LA PLACA DE VITROCERÁMICA A LA TOMA DE CORRIENTE.

Antes de conectar la placa de vitrocerámica a la red eléctrica, compruebe que:

1. La instalación eléctrica a la que se va a conectar la placa debe ser adecuada para la potencia consumida por la placa de inducción.
2. La tensión debe corresponder al valor nominal específico en las características descritas en este manual.

Para conectar la placa de vitrocerámica a la toma de corriente, no debe aplicar adaptadores, reductores o derivaciones, ya que estos dispositivos pueden calentarse y provocar un incendio.

El cable de alimentación de la placa no debe tocar ninguna parte o zona donde alcance altas temperaturas y debe colocarse de forma que la temperatura no supere los 75°C en ningún punto. Consulte a un electricista autorizado y cualificado para realizar una instalación eléctrica adecuada. Cualquier modificación de la instalación eléctrica debe ser realizada únicamente por un electricista autorizado.

La conexión eléctrica de la placa debe realizarse de acuerdo con la normativa vigente y estar protegida por un interruptor magnetotérmico unipolar o automático.

Si el cable está dañado, para ser sustituido o reemplazado, la operación debe ser realizada por el Servicio Técnico.

• El instalador autorizado debe asegurar que se ha realizado la conexión eléctrica correcta y que cumple las normas de seguridad.
• El cable no debe doblarse ni comprimirse.
• El cable debe ser revisado periódicamente y sustituido únicamente por técnicos autorizados.
• El fabricante no se hace responsable de los accidentes derivados del uso de un aparato que no está conectado a tierra o de un fallo en la continuidad de la conexión a tierra. Si el aparato dispone de toma de corriente, debe instalarse de forma que esta sea accesible.
• IMPORTANTE:
• Lea siempre el manual de instrucciones detenidamente antes de usar. Este manual se puede descargar de nuestra página web www.sogo.es
• Conserve estas instrucciones para futuras consultas.
• Símbolos y descripción:

puede causar lesiones al usuario.

Peligro de superficie caliente

• Bloqueador de circuito (falso disyuntor)

Limpieza: placa de cristal de alta calidad para facilitar el barrido y evitar manchas.

Conveniencia: el diseño icónico del paño simplifica y clarifica el funcionamiento.

Utilizar o temporizador

Recortar a superficie de trabalho de acordo com as dimensões indicadas no desenho.

Desconexión de la red eléctrica

Desconexión de la red eléctrica

Desconexión de la red eléctrica

Desconexión de la red eléctrica

Ventajas de la placa de cocción cerámica

Ecológica: sin combustión, humo ni monóxido de carbono.

Segura: no radiactiva; incluye suficientes medidas de protección para garantizar la seguridad.

2. Símbolos y descripción:

1- Información importante y consejos de uso 2- Advertencia de situaciones peligrosas para la vida y la propiedad 3- Advertencia contra superficies calientes

Notas importantes:

Gírelo a la posición 0 (OFF) desde la posición 1 (ON).

Asegúrese de que la base de la sartén sea lisa, quede plana contra el cristal y tenga el mismo tamaño que la zona de cocción. Centre siempre la sartén en la zona de cocción.

Protección contra sobrecalentamiento

Un sensor de temperatura equipado puede controlar la temperatura en el interior de la placa. Cuando se detecta una temperatura excesiva, la placa deja de funcionar automáticamente.

Aviso de calor residual

Uso del temporizador

DECLARACIÓN DE CONFORMIDAD

Este dispositivo cumple con la directiva de baja tensión 2014/35/CE y la directiva de compatibilidad electromagnética 2014/30/UE.

La directiva 2015/863 UE sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.

La directiva 2009/125/CE sobre los requisitos de diseño ecológico aplicables a los productos relacionados con la energía.

Declaración de conformidad

Este símbolo en el producto o en el embalaje indica que este producto no se puede desechar como basura normal o residuos domésticos. Todos los equipos eléctricos, electrónicos y unidades que funcionan con baterías deben reciclarse de forma adecuada y de acuerdo con las leyes municipales locales. Puede reciclarlos llevándolos a un centro de eliminación autorizado por el gobierno o a contenedores especializados que puede encontrar en cualquier gran supermercado cercano, tiendas de productos electrónicos o electrodomésticos, o centros comerciales que tengan este tipo de instalaciones disponibles.

Diseñado por: SOGO basado en las normas de calidad europeas. Importado por: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 Valencia, España. Producto fabricado en CHINA. Servicio postventa: [e-mail] / 0034 911 084 833
