Tipus de producte	Placa de cocció per inducció
Marca	Sogo
Model	SS-24025
Dimensions (L x P x H)	300 x 520 x 58 mm
Dimensions d'encast (L x P)	285 x 500 mm
Pes (estimat)	5 kg
Alimentació elèctrica	220-240 V ~ 50/60 Hz
Potència total	3000 W
Nombre de zones de cocció	2
Potència de les zones	Zona davantera: 1800 W; Zona posterior: 1200 W
Material de la superfície	Vitroceràmica
Tipus de comandament	Tàctil
Funcions principals	Temporitzador (fins a 99 min), bloqueig, indicador de calor residual, aturada automàtica de seguretat
Utensilis compatibles	Fons pla i magnètic (acer, ferro colat, esmalt)
Manteniment i neteja	Netejar amb un producte específic per a inducció i un drap suau; utilitzar un rascador per als residus ensucrats
Seguretat	Protecció contra el sobreescalfament, bloqueig infantil, aturada automàtica en cas de defecte
Peces de recanvi i reparabilitat	Contactar amb el servei postvenda Sogo ([e-mail])
Informació general	Conforme a les directives europees; ús domèstic únicament

Preguntes freqüents - SS-24025 Sogo

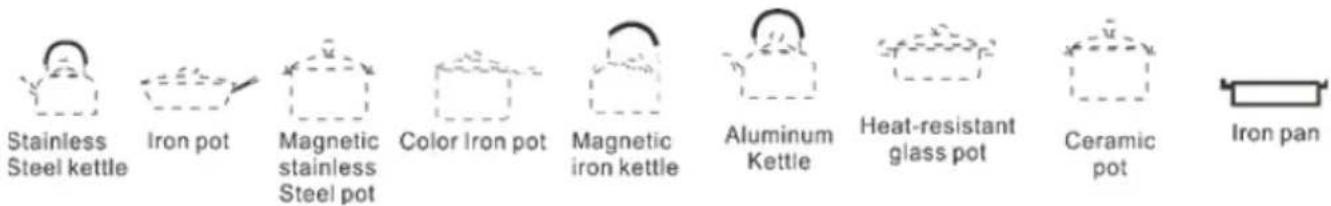

Quins tipus de cassoles puc utilitzar en aquesta placa d'inducció ?

Utilitzeu únicament utensilis de fons pla i magnètic (acer inoxidable, ferro colat, esmalt). Per comprovar, apropeu un imant: si s'adhereix, la cassola és compatible. Eviteu els fons corbs o irregulars.

Com encendre la placa i ajustar la potència ?

Premeu el botó d'encesa/aturada. Seleccioneu la zona de cocció desitjada, després ajusteu el nivell amb els botons + i -. El rang va d'1 (mínim) a 9 (màxim).

Com utilitzar el temporitzador ?

Seleccioneu la zona de cocció, premeu el botó de temporitzador, ajusteu el temps (fins a 99 minuts) amb + i -. El compte enrere comença automàticament. La zona s'apaga al final del temps.

Què significa la visualització 'H' ?

'H' indica una calor residual: la superfície encara està calenta (>60°C). No la toqueu. L'indicador desapareix quan la placa s'ha refredat.

Com bloquejar els comandaments per a la seguretat dels nens ?

Premeu el botó de bloqueig (cadenat) per activar el bloqueig infantil. Els botons queden inactius, excepte el botó d'encesa/aturada. Per desbloquejar, premeu de nou 3 segons.

Què fer si apareix un codi d'error (E1, E2, etc.) ?

Els codis d'error habituals: E1 (tensió massa baixa), E2 (tensió massa alta), E3 (sensor tèrmic defectuós). Apagueu la placa i contacteu amb un tècnic qualificat. No repareu vosaltres mateixos.

Com netejar la placa de vitroceràmica ?

Desconnecteu l'alimentació. Utilitzeu un netejador especial per a inducció i un drap suau. Per als residus ensucrats cremats, rasqueu suaument amb un rascador adequat (full retràctil) inclinant a 30°.

Per què la placa fa un brunzit o un soroll de clics ?

Un brunzit lleu és normal, especialment a potència alta, degut a la tecnologia d'inducció. El soroll disminueix en baixar el nivell. Els clics poden venir de l'estructura de les vostres cassoles (capes metàl·liques). És normal.

Puc instal·lar la placa sobre un forn ?

Sí, a condició que el forn estigui equipat amb un ventilador de refrigeració. Respecteu una distància mínima de 760 mm entre la placa i l'armari superior. La instal·lació l'ha de realitzar un professional.

Quina és la garantia i com contactar amb el servei postvenda ?

La placa Sogo SS-24025 està garantida segons la legislació vigent. Per a qualsevol pregunta o reparació, contacteu amb el servei postvenda per correu electrònic: [e-mail] o telèfon: 0034 911 084 833.

MANUAL D'USUARI SS-24025 Sogo

Descarrega el teu manual

ref. SS-24025

PLACA VITROCERAMICA

CERAMIC HOB

HOBCERAMIQUE

CASA DE CERAMICA

KERAMIK HOB

BOSCO IN CERAMICA

KERAMICKA HOB

KERAMISK HOB

KERAMICNI HOB

KERAMICKA PLOCA

PLYTA CERAMICZNA

HOB CERAMIC

Quan hagi acabat de cuinar

• Llegeixi sempre atentament el llibre d'instruccions abans d'utilitzar-lo.
• Aquest manual pot descarregar-se de la nostra pàgina web www.sogo.es.
• Conservi aquestes instruccions per a futures consultes.

• Llegeixi atentament aquestes instruccions abans d'instal·lar o utilitzar aquest aparell.
• En cap moment han de col·locar-se materials o productes combustibles sobre aquest aparell.
• Posi aquesta informació a la disposició de la persona responsable de la instal·lació de l'aparell, ja que podria reduir els seus costos d'instal·lació.
• Per a evitar riscos, aquest aparell ha d'instal·lar-se d'acord amb aquestes instruccions d'instal·lació.
• Aquest aparell només ha de ser instal·lat i posat a terra correctament per una persona degudament qualificada.
• Aquest aparell ha de connectar-se a un circuit que incorpori un interruptor d'aïllament que proporcioni una desconnexió total de la font d'alimentació.
• La instal·lació incorrecta de l'aparell pot invalidar qualsevol reclamació de garantia o responsabilitat.

3. Instruccions de seguretat per a l'usuari

Precaucions generals durant l'ús d'equips elèctrics

• Precaucions generals durant l'ús d'equips elèctrics. No utilitzi l'aparell per a fins diferents dels descrits en aquest manual.
• No utilitzi ni guardi l'aparell a l'aire lliure.
• Aquest producte està destinat a l'ús en interiors, no industrial, no comercial i només per a ús domèstic. No l'utilitzeu a l'aire lliure ni per a cap altre fi. L'ús indegut o la manipulació incorrecta poden causar

problemes en l'aparell i provocar lesions a l'usuari.

• L'aparell només ha d'utilitzar-se per als fins previstos. No s'accepta cap responsabilitat per danys derivats d'un ús inadequat o una manipulació incorrecta.
• Assegureu-vos que la tensió indicada a la placa de característiques coincideix amb la tensió de xarxa abans d'endollar l'aparell.
• Desconnecteu sempre l'endoll de la presa de corrent quan no utilitzeu l'aparell. No deixeu l'aparell sense vigilància quan estigui encès.
• És necessària una estreta supervisió quan qualsevol aparell sigui utilitzat per nens o prop d'ells.
• Els aparells no estan dissenyats per a funcionar mitjançant un temporitzador extern o un sistema de control remot independent.

Restriccions d'ús per a evitar danys personals

• No deixeu que l'aparell funcioni sense vigilància.
• No col·loqueu ni feu funcionar aquest aparell prop de fonts d'aigua.
• No col·loqueu ni feu funcionar l'aparell i el seu cable d'alimentació sobre o prop de superfícies calentes (per exemple, plaques de cuina) o flames obertes.
• No deixeu el cable d'alimentació penjant de vores esmolades i manteniu-lo allunyat d'objectes calents i flames. No enrotlleu el cable al voltant de l'aparell ni el doblegueu.
• No utilitzeu mai accessoris no recomanats pel fabricant.
• L'ús d'accessoris no recomanats o venuts pel fabricant de l'aparell pot provocar incendis, descàrregues elèctriques o lesions personals.
• Per a evitar descàrregues elèctriques, assegureu-vos de tenir les mans seques abans d'endollar o desendollar.
• No utilitzar l'aparell amb les mans mullades, sobre sòls humits o quan l'ambient sigui humit, existeix risc de descàrrega elèctrica.
• No submergeixi mai l'aparell ni l'endoll en aigua ni en cap altre líquid. En cas que l'aparell caigui a l'aigua, desconnecti'l immediatament de la xarxa elèctrica i porti'l a un servei tècnic autoritzat per a la seva reparació abans de tornar a utilitzar-lo.
• No utilitzi l'aparell si s'ha caigut a terra, si presenta danys visibles o si té fuites.
• No utilitzi l'aparell si el cable o l'endoll estan danyats. En cas que el cable estigui danyat, només ha de ser substituït pel fabricant, el seu agent de servei o persones amb qualificació similar amb la finalitat d'evitar riscos.
• En cas de mal funcionament de l'aparell, o si ha sofert algun tipus de mal, retorni'l al servei tècnic autoritzat més proper perquè l'examinin, reparin o ajustin.

Restriccions d'ús en nens i ancians

L'aparell no ha de ser utilitzat per persones (inclosos nens) amb capacitats físiques, sensorials o mentals reduïdes, o amb falta d'experiència i coneixements, tret que hagin rebut supervisió o instrucció. - Els nens han de ser vigilats per a evitar que juguin amb l'aparell. - Els aparells poden ser utilitzats per persones amb capacitats físiques, sensorials o mentals reduïdes o amb falta d'experiència i coneixements si han rebut supervisió o instruccions relatives a l'ús de l'aparell de manera segura i comprenen els perills. - Aquest aparell pot ser utilitzat per nens a partir de 8 anys i per persones amb capacitats físiques, sensorials o mentals reduïdes o amb falta d'experiència i coneixements si han rebut supervisió o instruccions sobre l'ús de l'aparell de manera segura i comprenen els perills que comporta. - La neteja i el manteniment de l'usuari no han de ser realitzats per nens, tret que siguin majors de 8 anys i estiguin supervisats. - Mantingui l'aparell i el seu cable fora de l'abast dels nens menors de 8 anys. - No permeti que els nens utilitzin l'aparell sense supervisió. - No col·loqui objectes que els nens puguin aconseguir sobre l'aparell. - Els materials d'embalatge són perillosos per als nens. Mantingui els materials d'embalatge fora de l'abast dels nens.

• Mai deixi l'aparell desatès quan estigui en ús. L'ebullició produeix fum i vessaments de greix que PODEN inflamar-se.
• No utilitzi mai l'aparell com a superfície de treball o emmagatzematge.
• No deixi mai objectes o utensilis sobre l'aparell.
• No col·loqui ni deixi objectes magnetitzables (per exemple, targetes de crèdit, targetes de memòria) ni dispositius electrònics (per exemple, ordinadors, reproductors MP3) prop de l'aparell, ja que podrien veure's afectats pel seu camp electromagnètic.
• No utilitzi mai l'aparell per a escalfar o caldejar l'habitació.
• Després de l'ús, apagueu sempre les zones de cocció i la placa de cocció tal com es descriu en aquest manual (és a dir, utilitzant els botons tàctils). No confieu en la funció de detecció d'utensilis de cuina sense inducció per a apagar les zones de cocció quan retireu les olles.
• No repareu ni substituïu cap peça de l'aparell tret que es recomani específicament en el manual. Qualsevol altra reparació ha de ser realitzada per un tècnic qualificat.
• No utilitzeu un netejador de vapor per a netejar la placa de cocció.
• No col·loqueu ni deixeu caure objectes pesats sobre la placa de cocció.
• No us poseu dret sobre la placa de cocció.
• No utilitzeu paelles amb vores dentades ni arrossegueu paelles per la superfície de vidre ceràmic, ja que podria ratllar el vidre.
• No utilitzeu fregalls ni altres productes de neteja abrasius per a netejar la placa de cocció, ja que poden ratllar el vidre ceràmic.
• Cal anar amb compte de no tocar els elements calefactors.
• PRECAUCIÓ: El procés de cocció ha de ser supervisat. El procés de cocció a curt termini ha de supervisar-se contínuament.
• ADVERTIMENT: Per a evitar que la placa es mogui, han d'instal·lar-se els ancoratges de seguretat. Consulteu les instruccions d'instal·lació.
• ADVERTIMENT: Utilitzeu únicament protectors de cuina dissenyats pel fabricant de l'aparell de cocció o indicats pel fabricant de l'aparell en les corresponents instruccions d'ús, o protectors de cuina incorporats a l'aparell. L'ús de protectors inadequats pot causar accidents.
• Aquest aparell incorpora una connexió a terra amb finalitats exclusivament de seguretat.
• Retireu la pel·lícula protectora que pugui haver-hi sobre la placa d'inducció.
• Mantingui oberts els canals de ventilació.
• No escalfi llaunes tancades ni pots de vidre. La pressió pot fer que els pots explotin.
• No utilitzi el producte en estats com medicat i/o sota la influència de l'alcohol que puguin afectar la seva capacitat de judici.
• Després de cada ús, comprovi si la unitat està apagada. Vagi amb compte en utilitzar alcohol en els seus aliments. L'alcohol s'evapora a altes temperatures i pot incendiar-se si entra en contacte amb superfícies calentes.
• Si l'aparell està defectuós o presenta danys visibles, no el posi en funcionament.
• La instal·lació i reparació han de ser realitzades sempre per un "SERVEI AUTORITZAT". El fabricant no es fa responsable de les operacions realitzades per persones no autoritzades.
• No aboqui mai aigua freda sobre les olles calentes.
• Després de cada ús, asseguri's que la base de l'olla i les superfícies de les zones de cocció estiguin netes i seques.
• No peli les verdures sobre les superfícies de la placa de cocció. Els grans de sorra que cauen de les verdures poden ratllar la placa vitroceràmica.
• No col·loqui materials inflamables com a cartró o plàstic sobre el forn. Els objectes com l'estany, el zinc o l'alumini (així com el paper d'alumini o les cafeteres buides) PODEN FONDRES sobre les superfícies de cocció calentes i causar danys.
• Procuri que els aliments ensucrats o els sucs de fruita no entrin en contacte amb les zones de cocció calentes.

ADVERTIMENT:

Perill de descàrrega elèctrica

• No cuini sobre una superfície de cocció trencada o esquerdada. Si la superfície de la placa de cocció està trencada o esquerdada, apagui immediatament l'aparell en la presa de corrent (interruptor de paret) i posi's en contacte amb un tècnic qualificat.
• No utilitzi l'aparell, si la superfície de cocció està trencada, porti'l al servei tècnic autoritzat per a la seva reparació.
• Apagui la placa de cocció abans de procedir a la seva neteja o manteniment.
• L'incompliment d'aquest avís pot provocar descàrregues elèctriques o la mort.
• No renti mai l'aparell ruixant-lo o tirant-li aigua. Existeix risc d'electrocució.
• Atenció: Si la superfície està esquerdada, apagui l'aparell per a evitar la possibilitat de descàrrega elèctrica, per a les superfícies de cocció de vitroceràmica o material similar que protegeixen les parts sota tensió.
• ADVERTIMENT: Si la superfície està esquerdada, apagui l'aparell per a evitar la possibilitat de descàrrega elèctrica i no el toqui per a evitar tallar el vidre ceràmic.

• Aquest aparell compleix les normes de seguretat electromagnètica.

Perill de superfície calenta

• ADVERTIMENT: L'aparell i les seves parts accessibles s'escalfen durant l'ús.
• Durant l'ús, les parts accessibles d'aquest aparell s'escalfaran prou com per a causar cremades.
• No deixi que el seu cos, la seva roba o qualsevol altre objecte que no sigui un utensili de cuina adequat entri en contacte amb el vidre ceràmic fins que la superfície estigui freda.
• Els objectes metàl·lics com ara ganivets, forquilles, culleres i tapes no han de col·locar-se sobre la superfície de cocció, ja que es poden escalfar.
• Cada vegada que acabis, el ventilador continua funcionant durant una estona per a dissipar la calor. Quan el ventilador deixa de funcionar, pots desendollar el cable d'alimentació. Vagi amb compte en manipular aparells elèctrics, ja que la superfície de la resistència està subjecta a calor residual després del seu ús. Qualsevol ús indegut pot causar possibles lesions a l'usuari i danyar l'aparell.
• No toqui la superfície exterior de l'aparell, ja que pot escalfar-se

molt durant el funcionament. En el seu lloc, utilitzi l'ansa o les manoples.

• Mantingui allunyats als nens.
• Les nanses de les cassoles poden estar calentes al tacte. Comprovi que les nanses de les cassoles no sobresurtin d'altres zones de cocció en les quals es trobin. Mantingui les nanses fora de l'abast dels nens.
• L'incompliment d'aquest consell pot provocar cremades i escaldades.
• Cal evitar tocar els elements calefactors.

Perill de tall

• La fulla esmolada d'un rascador de placa de cocció queda exposada quan la coberta de seguretat està recollida. Utilitzi-ho amb molta cura i guardi-ho sempre en un lloc segur i fora de l'abast.
• La falta de precaució pot provocar lesions o talls.

Perill d'incendi

• No col·loqui paper, tovalloles ni altres objectes inflamables sobre la superfície d'escalfament, ja que pot provocar un incendi.
• ADVERTIMENT: Perill d'incendi; no emmagatzemi materials sobre la superfície de cocció.
• MAI intenti apagar el foc amb aigua. Només apagui el circuit de l'aparell i després cobreixi la flama amb una coberta o una manta ignífuga.
• Col·loqui cortines, tuls, paper o qualsevol material inflamable lluny de l'aparell abans de començar a utilitzar-lo. No col·loqui materials inflamables sobre o dins de l'aparell.
• ADVERTIMENT: Cuinar sense vigilància en una cuina amb greix o oli pot ser perillós i provocar un incendi. No intenti MAI apagar el foc amb aigua, apagui l'aparell i cobreixi la flama, per exemple, amb una tapa o una manta ignífuga.
• ADVERTIMENT: Perill d'incendi: no guardi objectes sobre les superfícies de cocció.

4. Seguretat elèctrica

1. Sol·liciti a un electricista autoritzat que instal·li l'equip de connexió a terra. La nostra Empresa no es fa responsable dels danys que es produeixin per utilitzar el producte sense connexió a terra d'acord amb la normativa local.
2. El punt de fixació del cable ha d'estar protegit.
3. No utilitzeu cables tallats o danyats ni allargadors que no siguin el cable original.
4. Per a la instal·lació es requereix un interruptor omnipolar capaç de

desconnectar el subministrament elèctric. La desconnexió de la font d'alimentació es realitzarà mitjançant un interruptor o un fusible integrat instal·lat en la font d'alimentació fixa d'acord amb el codi de construcció.

1. El cable d'alimentació no ha d'entrar en contacte amb les parts calentes de l'aparell.
2. L'aparell està equipat amb un cable tipus "I".
3. Els interruptors automàtics de la cuina es col·locaran de manera que l'usuari final pugui aconseguir-los quan s'instal·li la cuina.
4. Les connexions fixes es connectaran a una font d'alimentació que permeti la desconnexió omnipolar. Per als aparells amb categoria de sobretensió inferior a II, el dispositiu de desconnexió es connectarà a una font d'alimentació fixa d'acord amb el codi de cablejat.
5. No retiri els interruptors d'encesa de l'aparell. En cas contrari, es pot accedir a cables elèctrics de baixa tensió. Podria provocar una descàrrega elèctrica.
6. El subministrament de la cuina pot desconnectar-se durant qualsevol treball de construcció a la llar. Una vegada finalitzades les obres, el servei tècnic autoritzat s'encarregarà de tornar a connectar la cuina.
7. Per a evitar el sobreescalfament, l'aparell no ha d'instal·lar-se darrere d'una coberta decorativa.
8. Apagui l'aparell abans de retirar les proteccions. Després de la neteja, instal·li les proteccions seguint les instruccions.
9. L'usuari no ha de manipular la cuina per si mateix.
10. Si es col·loquen càrregues més pesades sobre la cuina, aquestes poden ensopegar. Pot causar lesions personals.

• Nota: Si aquesta cuina es connectarà a una instal·lació elèctrica nova o millorada, haurà de connectar-se a la xarxa mitjançant un cable d'alimentació proveït de: - un connector mascle d'instal·lació amb la capacitat adequada que sigui compatible amb el connector femella d'instal·lació instal·lat en el subcircuit final del cablejat fix que subministra.
• ADVERTIMENT: Aquesta placa de cocció ha de ser instal·lada i connectada correctament pel servei tècnic autoritzat i d'acord amb les instruccions del fabricant. El fabricant no es fa responsable de les pèrdues implícites i explícites degudes a una instal·lació i manteniment incorrectes.
• ADVERTIMENT: El fabricant no es fa responsable de les pèrdues (com a descàrregues elèctriques) degudes a la falta de cable de protecció o a un cable defectuós. Les peces aïllades han d'inspeccionar-se després de la instal·lació. L'aparell està dissenyat per a un subministrament elèctric de CA 220-

240 V / CA 50/60 Hz. Si la seva xarxa elèctrica no ofereix aquestes especificacions, posi's en contacte amb un electricista o un servei tècnic autoritzat.

• No permeti que el cable d'alimentació del seu aparell entri en contacte amb parts calentes d'aquest. Mantingui-ho allunyat de cantonades i vores esmolades.

Interruptors automàtics

L'alimentació elèctrica ha de desconnectar-se de la xarxa mitjançant un disjuntor omnipolar. (La distància entre contactes ha de ser d'almenys 3 mm). Aquest disjuntor protegeix contra sobrecorrent.

Desconnexió de la xarxa elèctrica

Per a desconnectar l'alimentació elèctrica de l'aparell:

- Elements fusibles

Retiri el fusible completament de la base. O:

Premi el botó de control (vermell) per a deixar anar el botó central. O:

- Fusibles automàtics integrats

(El disjuntor de línia ha de ser almenys del tipus B o C) O:

- Fl-circuit breaker (Fals disjuntor)

Giri-ho a la posició 0 (OFF) des de la posició 1 (ON) o premi el botó d'inspecció.

ADVERTIMENT: Prengui precaucions per tal de no connectar l'alimentació involuntàriament.

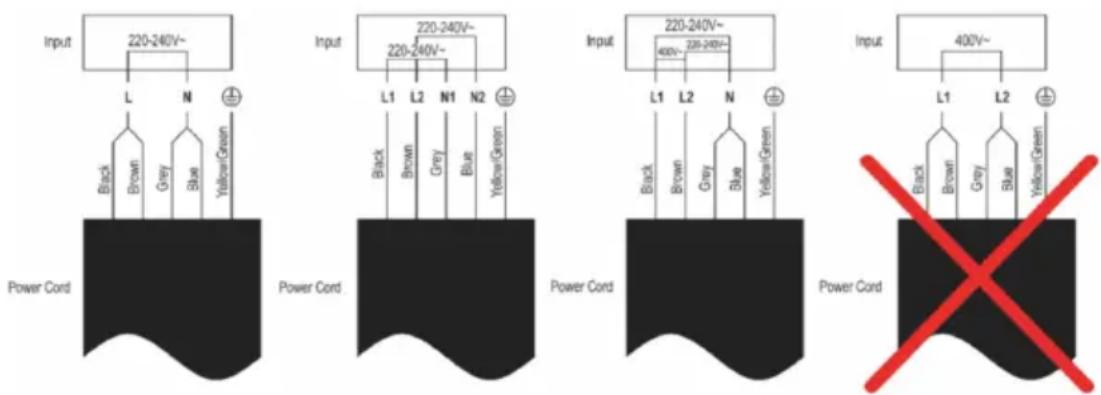

6. Esquema de connexió elèctrica

Connecti els cables com s'indica a continuació.

ADVERTIMENT: La font d'alimentació de 220-240V 50/60 Hz és adequada per a la connexió monofàsica, i la font d'alimentació de 380-415V 50/60 Hz és adequada per a la connexió bifàsica.

NETEJA I MANTENIMENT

Consulti la secció de neteja i manteniment per obtenir informació detallada sobre com netejar les superfícies que estan en contacte amb els aliments.

7. ESPECIFICACIONS TÈCNIQUES

Tensión Freqüência Potência Zones de cocció
AC 220-240V 50-60Hz 3000 2

Aquest producte compleix amb el reglament de la UE 2023/826 sota la directiva 2009/125/EC sobre els requisits de disseny ecològic.

Consum d'energia en mode apagat: 0.34W

Consum d'energia en mode d'espera: N/A

Temps després del qual el producte entra en mode apagat: 5 min.

8. DESCRIPCIÓ

1. Cuina ceràmica màx. 1200 W
2. Cuina ceràmica màx. 1800 W
3. Placa de vidre
4. Panell de control

1. Botons «-» o «+» per a la zona de cocció
2. Botons «-» o «+» per al temporitzador
3. Botó de bloqueig
4. Botó d'encesa/apagada

9. INSTRUCCIONS D'ÚS DE LA PLACA VITROCERÀMICA

≥10A	No utilitzi aquest aparell amb una presa de corrent eléctric de menys de 10A, sempre ha de ser major (si us plau,utilizzi almenys 15A si la cuina té dos cremadores i multíples cremadores). A més,per a evitar una sobrecà- rrega del circuit notamment utilizeza aquest producte, no faci funciona un altre producte d'alt voltatge en el mateix circuit eléctric.
+10cm+	En utilizeszar-ho, asseguri's de mantener-ho sobre una superficie llisa i horit- zontal i a una distància de 10 cm dels costats de la paret.
	No utilizes la cuina prop de la cuina de gas i la cuina de querosè.
	No submergeixi la placá en aigua directament per a netejar-la, netegi-la amb un drap suau i humit.
	Si us plau, no insereixi els articles de filferro a la sortida del vent i l'aire, no el cobreixi amb res, pot causar una descàrrega eléctrica.
	Per a evitar cremades o escaladuras per l'alta temperatura, no col·loqui cap planxa directamente sobre la plac.
	No col·loqui les llaunes tancades amb alimentés sobre la superficie per a escalfar-les. Per a evitar explosions, obri la llauna, servei els alimentés i escalfi'l's amb l'ajuda de qualsevol olla adequada.
	Mantingui sempre neta la superficie de cocció i no deixi que s'acumuli el greix.
	No toqui la superficie de cocció amb les mans notamment estigui en ús, ja que s'escalfa i pot provocar cremades. Deixi-la refredar una estona abans de netejar-la o moure-la.
	Si el cable d'alimentació está danyat, no el canvi'i vendè mateix i porti'll al centre de servei autoritzat o a un técnic qualificat perquè el canvi'in.
	No deixi que els nens utilizezin la plac.

Avantatges de la vitroceràmica

Ecològic: sense combustió, fum ni monòxid de carboni.

Seguretat: no radioactius; inclouen salvaguardes suficients per a garantir la seguretat.

Neteja: placa de cristall d'alta qualitat que facilita l'escombratge i evita les taques.

Comoditat: el disseny icònic del panell simplifica i aclareix el maneig.

Multifunció: aplicable a qualsevol utensili de cuina pla fabricat amb materials resistents a la calor.

Satisfà una varietat de cuinat com al vapor, bullir, remenar, fregir, rostir, graella, olla calenta, etc.

Utensilis materials per a triar lliurement: acer inoxidable, ferro, ceràmica, vidre, alumini, etc., però els utensilis de fons pla utilitzats només.

Abans d'utilitzar la seva nova vitroceràmica

• Llegeix aquesta guia, prestant especial atenció a la secció "Advertiments de seguretat".
• Retiri qualsevol pel·lícula protectora que encara pugui haver-hi en la seva cuina de vitroceràmica.

Ús dels botons tàctils

• Els controls responen al tacte, per la qual cosa no és necessari aplicar pressió.
• Sentirà un xiulet cada vegada que es registri un toc.
• Asseguri's que els botons tàctils estiguin sempre nets, secs i que no hi hagi cap objecte (per exemple, un utensili o un drap) cobrint-los. Fins i tot una sola pel·lícula d'aigua pot dificultar el funcionament dels botons tàctils.

Bateria de cuina apta per a la placa vitroceràmica

No utilitzi utensilis de cuina amb vores dentades o base corba.

Quan aixequi les cassoles de la placa vitroceràmica, no les llisqui o podrien ratllar el cristall.

Bateria de cuina

Material: metall no ferrós, ceràmica, vidre, ferro o acer inoxidable.

Forma del fons: cassola amb un diàmetre d'uns 18-26 cm o olla quadrada amb un diàmetre de 12-20 cm.

Utensilis de cuina no compatibles

Forma del fons irregular, diàmetre inferior a 12 cm.

Ús de la placa

Per a començar a cuinar

Toqui el botó “ON/OFF ① la placá de cocció myListra 0 per a tots els fogons (aquest 0 desapareixerà si no es realizza cap altra operació en 30 segons).
Col·loqui una paella adequada en la zona de cocció que desitgi utilizezar. Asseguri's que el fons de la paella i la superficie de la zona de cocció estiguin nets i secs.
Toqui el botó de selección de la zona de calefaccioso parpellejarà un indicator 0 fins al botó.
Ajust el nivell de potência seguin les instructciones i tocant els botons «-» i «+».

Quan hagi acabat de cuinar

Toc els botons «-» i «+» de la zona de cocció corres- ponent.
Apagui la zona de cocció tocant el botó «-» i desplaçant-se cap avall fins a «0». Asseguri's que la pantalla de potência minha «0» i, a continuació, «H».
Apagui tota la placá de cocció tocant el botó "ON/OFF
Compte amb les superficies calentes "H" (TEMP>60° de la superficie)slaughtà quina zona de cocció está calenta al tacte. Desapareixerà cuando la superficie s'hagi refredat a una temperatura segura. Tembè es pot utiliser com una funciona d'estalvi d'energia si desitja escalfar més paelles,utilizzi la placá de cocció que encara está calenta.

Bloqueig dels botons

• Pot bloquejar els botons per a evitar un ús involuntari (per exemple, que els nens encenguin accidentalment les zones de cocció).
• Quan el panell de control està bloquejat, tots els botons excepte el botó "ON/OFF" estan desactivats.

Per a bloquejar els botons

Toca el botó de bloqueig "

Per a desbloquejar els botons

1. Asseguri's que la placa està encesa.
2. Mantingui premut el botó de bloqueig " durant 3 segons.
3. Ja pot començar a utilitzar la seva cuina.

Quan la cuina està en el mode de bloqueig, tots els botons estan desactivats excepte el "ON/OFF". Sempre pot apagar la cuina amb el botó "ON/OFF" en cas d'emergència, però haurà de desbloquejar la cuina primer en la següent operació.

Quan la cuina porta algun temps en funcionament, queda una mica de calor residual. La lletra "H" apareix per a advertir-li que es mantingui allunyat d'ella.

• Pots programar-lo perquè apagui una zona de cocció una vegada transcorregut el temps programat.
• Pots programar el temporitzador fins a 99 minuts.

Ajust del temporitzador per a apagar una zona de cocció

Toca el botó de selección de la zona de calefacción.
Toca el botó del temporizador, l'indicador del temporizadorhoastra "30".
Ajust el temps tocant els botons «+» «-». O toc el botó del temporizador, l'indicador del temporizador mostrará «30». Les desenes parpellegen, ajustel temporizador de les desenes tocant els botons «+» «-». Una vegada ajustat el temporizador de les desenes, parpellejarà durant 3 segons i antes deixarà de parpellejar i parpellejaran les unitats. Toc els botons «+» «-» per a ajustar el temporizador de les unitats.
Pista: Si el temps ajustat supra els 99 minutes, el temporizador tornarà automatistically a 0 minutes.
Toc els botons «-», «+» de la zona de cocció correspont i, a continuació, toc el botó «Temporizador». El temporizador es cancel-larà i apareixerà «-» en la pantalla del temporizador
Una vegada ajustada l'hora, s'inicia el compte enrere i la pantalla comença a:noar el temps restant.
nota: el punt vermell situat al costat de l'indicador de nivell de potência s'il-luminarà per a indicar que la zona está selecciónada.

Ajust del temporitzador per a apagar més d'una zona de cocció

Si més d'une zona de calefacció utilizes aquesta funciona, l'indicador del temporitzador做不到 el temps más baix. (per exemple, zona 2# temps d'ajust de 3 minutes, zona 1# temps d'ajust de 6 minutes, l'indicador del temporit-zadorlotha "3"). NOTA: El punt vermell situat al costat de l'indicador de nivell de potência parpellejarà.	\( \square {8}_{x} \) (Ajustar a 6 mins) \( \square {3}_{x} \) (Ajustar a 3 mins)
Quan expiri el temporitzador de cocció, la zona de cocció correspondent s'apagarà automatistically.	-
NOTA: Si desitja canviar l'hora una vegada ajustat el temporitzador, haurà de tornar a començar des del pas 1.

Pautes per a cuinar

Tingueu cura en fregir, ja que l'oli i el greix s'escalfen molt ràpidament; a temperatures extremadament altes, l'oli i el greix s'encenen espontàniament, cosa que suposa un greu risc d'incendi.

Ajust tèrmic

Els ajustaments que s'indiquen a continuació són només orientatius. L'ajust exacte dependrà de diversos factors, inclosos els estris de cuina i la quantitat que cuini. Experimenti amb la vitroceràmica per trobar l'ajust que millor s'adapti a vostè.

Nivel de potência Adequat

1 - 2 • Escalfament delicat per a petites quantitats de menjarFondre xocolata, mantega i alimentés que es cremen r RapidamenteCocció suau a foc lentEscalfament lent

3 - 4 • ReescalfarCocció rapiada

5 - 6 • Trujes

7 - 8 • SaltarCoure la pasta

9 • SaltejatMarcarBullir sopaBullir agua

Cura i neteja

¿Com?¿Com? Important!
Brutística diaria en la superficie de cristall (empre-mtes dactilars, marques, taques de menjar o vessements sense sucre)	Desconnecti l'alimentació de la placatmitjançant l'interruptor o diferencial habilitat per a això Utilitza un netejador per a plaques d'inducció sobre la superficie esti-gui calenta (però no calenta!) Aclareix i seca la placat amb un drap net o una tovallola de paper. Torni a connectar la placat al corrent	En desconnectar l'alimentació de la placat de cocción, no hi haurà indicación de superficie calenta, pero la zona de cocción continuarà estar calenta. Utilitzi fregalls especials per a plaques d'inducció. No utilitzi ne-tejaders forts, corrosius o abrasius que puguin danyar la placat. Llegeixi sempre l'etiqueta per a saber si el seu netejador o fregall és adequat. Mai deixi residus en la superficie, el cristall pot tacar-se.
Vessements d'aliments ensu-crats	Retiri-les immediatamente amb una rasqueta adequada per a plaques d'inducció, pero vagi amb compte amb les superficies calentes de la zona de cocción:1. Desconnecti l'alimentació de la placatmitjançant l'interruptor o dif%-rencial habilitat per a això.2. Mantingui el rascador en un angle de 30 ° i raspar la brutísica a una zona freda de la placac.3. Netegi la brutísica o els vessements amb un drap de cuina o paper de cuina.	Elimini com més aviat millor les taques d'aliments fosos i ensucrats o els vessements. Si es deixen refredar sobre el cristall, poder ser dificils de netejar o fins i tot danyar permanentmentla superficie de la placac.Perill de tall - Quan la coberta de seguretat está recollida, la fulla del rascador es torna esmolada. Utilizhi-ho amb molto cura i guardi'll sempre en un llloc segur i fora de l'abast dels nens.
Taques de brutísica i vessements en el panel de control	1. Desconnecti l'alimentació dela placatmitjançant l'interruptor o dif%-rencial habilitat per a això.2. Netegi la zona del panel de control amb una esponja o drap net i humit.3. Assequi completenessla zona del panel de control4. Torni a connectar la placat al corrent.	El vescament de liquids en la zona del panel de control pot provocar un mal funcionament de la placacd'inducció, els botons táctils poder no funciona correctament.Asseguri's de netejar i assecarbé la zona del panel de control abans de tornar a connectar la placat al corrent.
Problema Possibles	causes Solucio
La placat de coccióno es pot encendre.	Sense energia. Asseguri's que la	placa de cocción estáconnectada a la xarxa elèctrica i que estáencesa.Comprova si hi ha un tall d'electricitat alteva casa o en la zona. Si ho has com-provat tot i el problema persistsisteix, crida a un técnic qualificat.
Els botons tàctils no responen.	Els botonsstan bloquejats. Desbloquegiels botons.Consulti les ins-truccions en l'apatat "Us de la placata".
Els botons tàctils nofuncionen correcta-ment	És possible que hi hgú una petite pel·lúcula d'aigua o liquid en els botons o que estiguiutilizarant la punta del dit entocar-los.	Asseguri's que la zona del panell decontrol está neta i seca. Utilitzi el tou deldit en tocar els controls.
El cristall s'estarattlant.	Utensilisde cuina de vora rugosa.Es van utilizesfregalls oproducts de neteja abrasiusinadequats.	Utilizti utensilisde cuina amb basesplanes i llises.Vegeu "Triar la bateria de cuina adequa-da".Vegeu "Cuidat i neteja".
Algunes paelles fan cruixits o espetecs.	Això pot deure's a la construc-ció del seu batería de cuina(capes de differents metals quèvibren de manera diferent).	Això és normal en els utensilis de cuina i no indica cap fallada.
La placatem unlleu brunzit quan s'utilitàa tempera-tura alta.	Això es deu a la technología dedocción per inducción.	És normal, pero el soroll hauridad'atenuar-se o desaparéixer per completen reduir l'ajust de calefaccio.
El soroll del ventiladorprocedex de la placac.	El ventilador de refrigeraciónintegrat en la placd'indución s'ha posat en marxa per avitrar el sobrescalfament delscOMPONENTs electrònics. Espossible que continuiñancnant fins i totdesprés d'apagarla placac.	Això és normal i no requereix cap acción.No apagui la placamentre el ventiladorestigui en functiónament.
Les paelles no s'escalfen i apareixen a la pantalla.	La placavitroceràmica nodetecta la paella perquè noés adequada per a lcocción vitroceràmica.La vitroceràmica no detectacl'olla perquè éssassa petiteper a la zona de cocción o no hiestàben centrada.	Utilitzeu utensilisde cuina adequats percuinar amb ceràmica.Consulteul'apartat "Trieu la bateria de cuina adequada".Centreu la paella i assegureu-vos que lavostra base coincideix amb la mida de la zona de cocción.
La placavitroceràmica o una zona decocción s'ha apagatinesperadamente,sona un to i es mostra un codi d'error(normalmente alter-nant amb un o dosdigits a la pantalla del tempororzador de cocción.	Fallada técnic Anoteu les lletres	i numerous de I'morranagueu la vitroceràmica i truqueu a un técnic qualificat.

Visualització de fallades i inspecció de ceràmica

Si es produeix una anomalia, la placa vitroceràmica entrarà automàticament en estat de protecció i mostrarà els codis de protecció corresponents:

TAVERNA DE CERÀMICA
Error Possible causa Remei
E1 La tensión és inferior a 125~135V. Comprova la tensión .
E2 La tensión és superior a 2505~275V Comprova la tensión .
E3 Parada del sensor térimc Substituúu el sensor térimc .
Et L'aigua és sobre els botons. Tanqueu i netegeu l'aigua .

Això és el judici i la inspecció d'avaries comunes.

No desmunteu l'aparell vostè mateix per evitar perills i danys a la placa vitroceràmica.

Instal·lació

Selecció de l'equip d'instal·lació

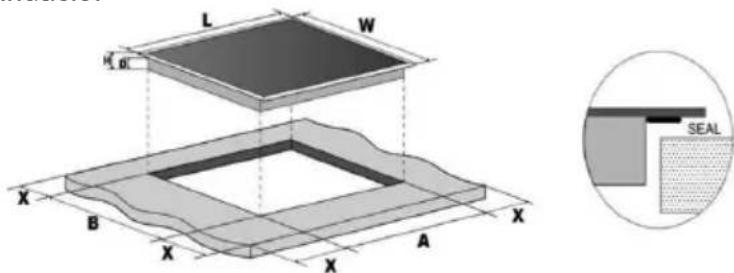

Retalleu la superfície de treball segons les mesures indicades en el dibuix. A l'efecte d'instal·lació i ús, haurà de conservar-se un espai mínim de 5 cm al voltant de l'orifici. Assegureu-vos que el gruix de la superfície de treball sigui d'almenys 30 mm. Seleccioneu un material de superfície de treball resistent a la calor per a evitar una major deformació causada per la radiació de calor de la placa de cocció. Com es mostra a continuació:

Modelo L (mm)	Ample (mm)	H(mm)	D(mm) A(mm) B(mm) X(mm)
SS-24025 300 520 58 52 285 500 50min

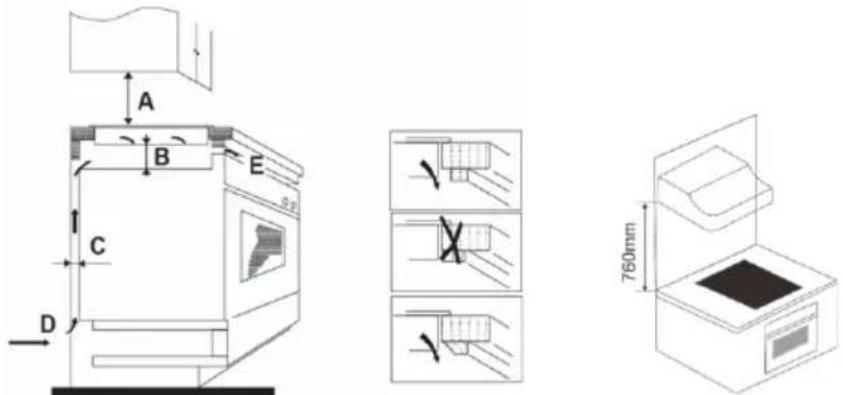

En qualsevol cas, assegureu-vos que la placa estigui ben ventilada i que l'entrada i la sortida d'aire no estiguin bloquejades. Assegureu-vos que la placa està en bon estat de funcionament. Com s'indica a continuació.

Nota: La distància de seguretat entre la placa de cocció i l'armari situat damunt de la placa ha de ser d'almenys 760 mm.

A(mm)	B(mm)	C(mm)	D	E
760	50 min	30 min	Presa d'aire	Sortida d'aire 10 mm

Abans d'instal·lar la placa de cocció, asseguri's que:

• La superfície de treball és quadrada i anivellada, i cap element estructural interfereix amb els requisits d'espai.
• La superfície de treball és d'un material resistent a la calor.
• Si la placa de cocció està instal·lada sobre un forn, aquest porta incorporat un ventilador de cocció.
• La instal·lació complirà tots els requisits d'autorització i les normes i reglaments aplicables.
• En el cablejat permanent s'incorpora un interruptor d'aïllament adequat que proporciona la desconnexió total de la xarxa elèctrica, muntat i col·locat d'acord amb les normes i reglaments locals sobre cablejat.
• L'interruptor d'aïllament ha de ser d'un tipus homologat i proporcionar una separació de 3 mm entre contactes d'aire en tots els pols (o en tots els conductors actius si les normes de cablejat locals permeten aquesta variació dels requisits).
• El client podrà accedir fàcilment a l'interruptor d'aïllament amb la cuina instal·lada.
• En cas de dubte sobre la instal·lació, consulti a les autoritats locals de construcció i les ordenances municipals.
• Utilitza materials resistents a la calor i fàcils de netejar (com les rajoles d'inducció) per a les superfícies de les parets que envolten la placa de cocció.

Quan hagi instal·lat la placa de cocció, asseguri's que:

• El cable d'alimentació no és accessible a través de portes d'armaris o calaixos. Hi ha un flux adequat d'aire fresc des de l'exterior de l'armari fins a la base de la placa de cocció.
• Si la placa de cocció s'instal·la damunt d'un calaix o armari, s'instal·larà una barrera de protecció tèrmica sota la base de la placa.
• El client pot accedir fàcilment a l'interruptor d'aïllament.

Precaucions

1. La placa ha de ser instal·lada per personal o tècnics qualificats. Tenim professionals al seu servei. Si us plau, mai realitzi l'operació vostè mateix.
2. La placa de cocció no s'instal·larà directament damunt d'un rentavaixella, frigorífic, congelador, rentadora o assecadora de roba, ja que la humitat podria danyar els components electrònics de la placa.
3. La placa s'instal·larà de manera que es garanteixi una millor radiació de la calor per a augmentar la seva fiabilitat.
4. La paret i la zona d'escalfament induït per sobre de la superfície de la taula hauran de suportar la calor.
5. Per a evitar qualsevol mal, la capa sandvitx i l'adhesiu han de ser resistents a la calor.

CONNEXIÓ DE LA PLACA A LA PRESA DE CORRENT.

Abans de connectar la placa a la xarxa elèctrica, comprovi que:

1. La instal·lació elèctrica a la qual es connectarà la placa ha de ser adequada per a la potència consumida per la placa.
2. La tensió ha de correspondre al valor nominal especificat en les característiques descrites en aquest manual.

Per a connectar la placa a la presa de corrent, no ha d'utilitzar adaptadors, reductors o derivacions, ja que aquests dispositius poden escalfar-se i provocar un incendi.

El cable d'alimentació de la placa no ha de tocar cap part o zona on adquireixi altes temperatures i ha de col·locar-se de manera que la temperatura no superi els 75°C en cap punt.

Consulti a un electricista autoritzat i qualificat per a realitzar una instal·lació elèctrica adequada.

Qualsevol modificació de la instal·lació elèctrica ha de ser realitzada únicament per un electricista autoritzat.

La connexió elèctrica de la placa ha de realitzar-se d'acord amb la normativa vigent i estar protegida per un interruptor magnetotèrmic unipolar o automàtic.

Si el cable està danyat, per a ser substituït o reemplaçat, l'operació ha de ser realitzada pel Servei Tècnic.

• L'instal·lador autoritzat ha d'assegurar-se que s'ha realitzat la connexió elèctrica correcta i que compleix les normes de seguretat.
• El cable no s'ha de doblegar ni comprimir.
• El cable ha de ser revisat periòdicament i substituït únicament per tècnics autoritzats.
• El fabricant no es fa responsable dels accidents derivats de l'ús d'un aparell que no estigui connectat a terra o d'una fallada en la continuïtat de la connexió a terra. Si l'aparell disposa de presa de corrent, ha d'instal·lar-se de manera que aquesta sigui accessible.

Aquest dispositiu compleix amb la directiva de baixa tensió 2014/35/CE.

La directiva de Compatibilitat Electromagnètica 2014/30/UE.

La directiva 2015/863 UE sobre restriccions a la utilització de determinades substàncies perilloses en aparells elèctrics.

La directiva 2009/125/CE en els requisits de disseny ecològic aplicables als productes relacionats amb l'energia.

Aquest símbol en el producte o en l'embalatge indica que aquest producte no es pot rebutjar com a escombraries normals o residus domèstics. Tots els equips elèctrics, electrònics i unitats que funcionen amb bateries han de reciclar-se de manera adequada i d'acord amb les lleis municipals locals. Pot reciclar-los portant-los a un centre d'eliminació autoritzat pel govern o a contenidors especialitzats que pot trobar en qualsevol gran supermercat proper, botigues de productes electrònics o electrodomèstics o centres comercials que tinguin aquest tipus d'instal·lacions disponibles.

Dissenyat per: SOGO basada en les normes de qualitat europees Importat per: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 València, Espanya Producte fabricat a la XINA. Servei postvenda: [e-mail] / 0034 911 084 833

SOGO

Human Technology
