MODEL : EM 3500 -24L/ EM 6200 -48L

Mieć produkt pytania ? Potrzebować techniczny wsparcie ? Proszę czuć bezpłatny skontaktować się nas :

Wsparcie techniczne i certyfikat e-gwarancji www.vevor. com/wsparcie

Ten Jest oryginał instrukcja, Proszę Czytać Wszystko podręcznik instrukcje

ostrożnie przed operacyjny. VEVOR zastrzega sobie jednoznaczną interpretację naszego użytkownik instrukcja . wygląd z ten produkt będzie temat Do ten

produkt Ty otrzymane . Proszę przebaczyć nas To My nie będzie poinformować Ty Ponownie jeśli tam Czy każdy technologia Lub oprogramowanie Aktualizacje NA nasz produkt .

ostrzeżenie - Do zmniejszyć ten ryzyko z obrażenia , użytkownik musieć Czytać instrukcja obsługi ostrożnie.

Ten produkt podlega zaopatrzenie europejskiego Dyrektywa 2012 /1/ WE . symbol seans A jazda na kole kosz skrzyżowanyPoprzez oznacza, że produkt wymaga osobnego odmawiać kolekcja W ten europejski unia. Dotyczy produktu i wszystkie akcesoria oznaczone tym symbol. produkty s oznaczony jako taki móc nie Być wyrzucony z normalna domowy marnować, ale musi Być zajęty Do A kolekcja pu Do recykling elektryczny I urządzenia elektroniczne

OSTRZEŻENIE : NIEBEZPIECZEŃSTWO Z ELEKTRYCZNY ZASZOKOWAC

Ten produkt Jest używany W połączenie z A stały energia źródło ( b ateria ). Nawet Jeśli ten sprzęt Jest przełączony wyłączony , A niebezpieczny elektryczny woltaż Móc zdarzać się Na ten wejście i/lub zaciski wyjściowe. Zawsze przełącznik klimatyzacja Moc wyłączony I odłączyć ten bateria zanim działający konserwacja . produkt zawiera NIE wewnętrzny użytkownik - nadający się do użytku części . Do nie usunąć przód płyta I Do nie położyć produkt do działanie chyba że Wszystko panele są dopasowane . Wszystkie konserwacja powinien Być wykonano przez wykwalifikowany personel .

Nigdy używać ten produkt Na witryny Gdzie gaz Lub pył eksplozje mógł zdarzać się. Wspominać Do ten specyfikacje pod warunkiem, że przez ten producent z bateria Do zapewnić To ten bateria Jest odpowiedni Do używać z Ten produkt. Ten bateria należy przestrzegać instrukcji bezpieczeństwa producenta zawsze bądź uważny.

OSTRZEŻENIE: nie podnoś ciężkich przedmiotów bez pomocy. Instalacja

Czytać ten instalacja instrukcje przed rozpoczęciem instalacja działania. Ten produkt Jest A klasa bezpieczeństwa I urządzenie (dostarczone z A

grunt terminal dla bezpieczeństwa (celów). Jego klimatyzacja wejście i/lub wyjście terminale musieć Być pod warunkiem, że z nieprzerwane uziemienie ze względów bezpieczeństwa. dodatkowy punkt uziemienia Jest usytuowany NA ten poza z ten produkt. Jeśli To Móc Być przypuszczalny To uziemienie ochrona Jest uszkodzony, ten produkt powinien Być zajęty na zewnątrz z

działanie I zapobiegło z przypadkowo istnienie umieścić do działanie ponownie; skontaktuj się z wykwalifikowanym konserwacja personel.

Zapewnić To ten połączenie kable Czy pod warunkiem, że z bezpieczniki I okrażenie wyłączniki. Nigdy zastępować A ochronny urządzenie przez A składnik inny typ. Wspominać Do ten podręcznik Do ten prawidłowy część.

sprawdź przed włączeniem urządzenia, czy dostępny napięcie źródło jest zgodny Do ten konfiguracja Ustawienia z ten produkt Jak opisz d W ten podręcznik.

Upewnij się, że sprzęt Jest używany pod poprawne działanie warunki. Nigdy działać To W A mokry Lub zakurzony środowisko.

Zapewnić To Tam Jest zawsze wystarczający bezpłatny przestrzeń wokół ten produkt Doventylacja, I ta wentylacja Otwory są nie zablokowane.

Zainstalować ten produkt W A środowisko odporne na ciepło. Zapewnić W związku z tym że tany bez chemikaliów, części plastikowe, zasłony lub inne tekstylia itp. w

natychmiastowy sąsiedztwo z ten sprzęt. Transport i magazynowanie

NA składowanie lub transportu z produkt, zapewnić To ten sieć elektryczna dostarczać i bateria wskazówki Czy rozłączony.

NIE obciążenie Móc Być przyjęty Do szkoda W tranzyt jeśli sprzęt Jest nie przewieziony W jego oryginalny starzenie się opakowań.

sklep ten produkt W A suchy środowisko ; ten składowanie temperatura powinien zakres z - 10.c Do 50c.

Wspominać Do ten bateria producenta podręcznik Do informacja NA transport, składowanie, ładowanie, ładowanie I sprzedaż z bateria.

PRZEGLĄD PRODUKTU

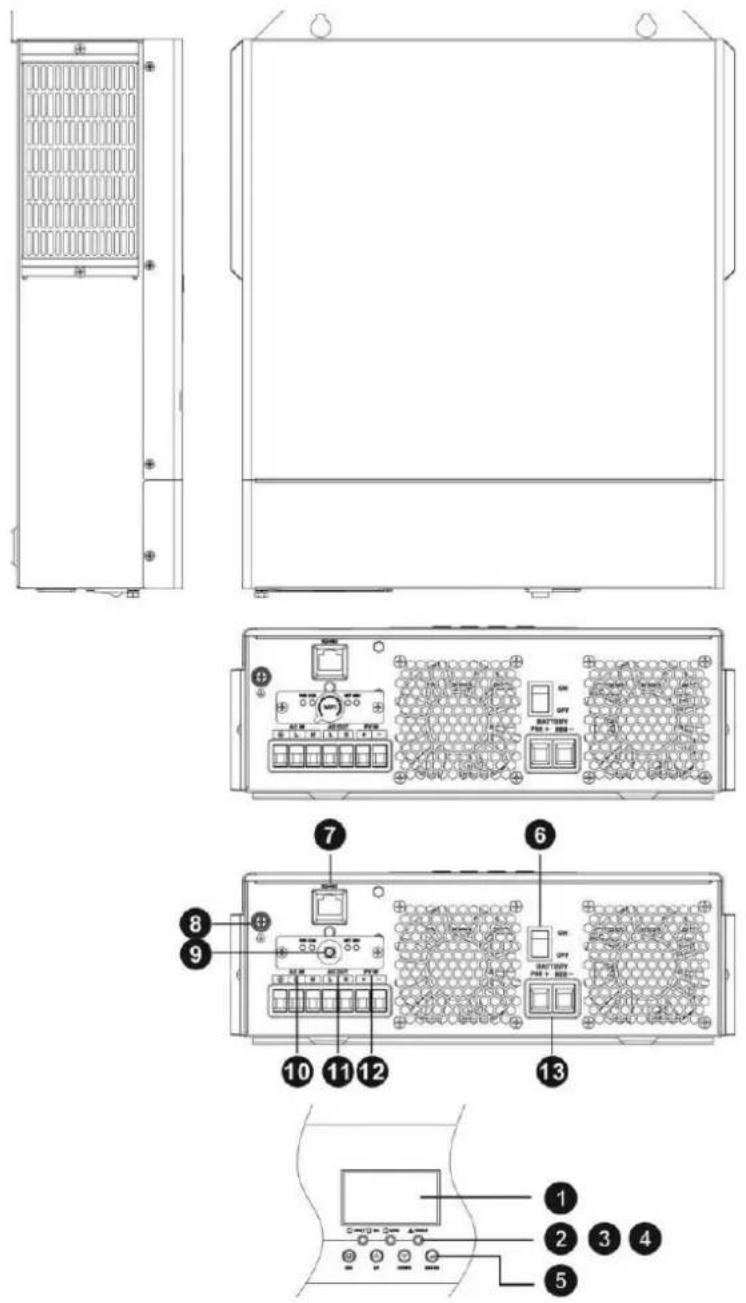

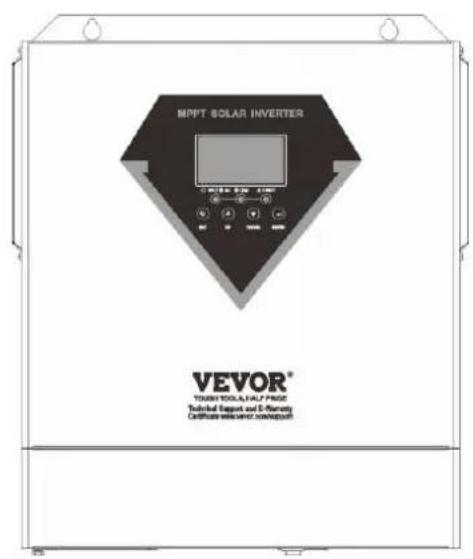

1. Ekran LCD wyświetlacz
2. Status wskaźnik
3. Ładowanie wskaźnik
4. Błąd wskaźnik
5. Funkcja pikolak
6. Moc włączony / wyłączon przełącznik port

7. Komunikacja RS 48

8. Grunt

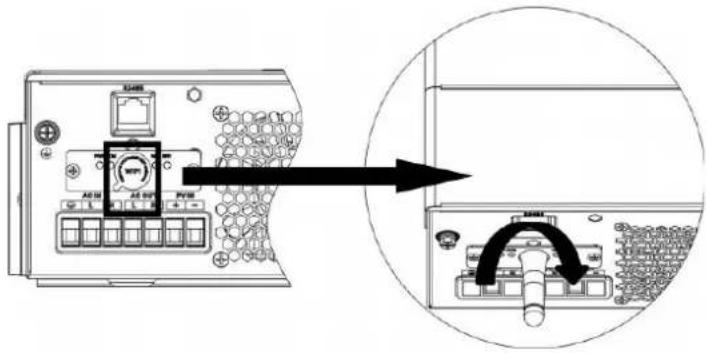

9. Wi-Fi antenna port

10.Klimatyzacja wejście

11.Klimatyzacja wyjście

1. Fotowoltaika wejście

2. Bateria wejście

INSTALACJA

Rozpakowywanie i kontrola

Przed instalacją, Proszę obejrzeć urządzenie. Bądź pewien, że Nic wewnątrz ten pakiet Jest uszkodzony. Ty powinien otrzymałem następujące informacje rzeczy wewnątrz pakiet:

1. Ten jednostka X 1
2. Użytkownik podręcznik X 1
3. Wi-Fi antenna X 1

Przygotowanie

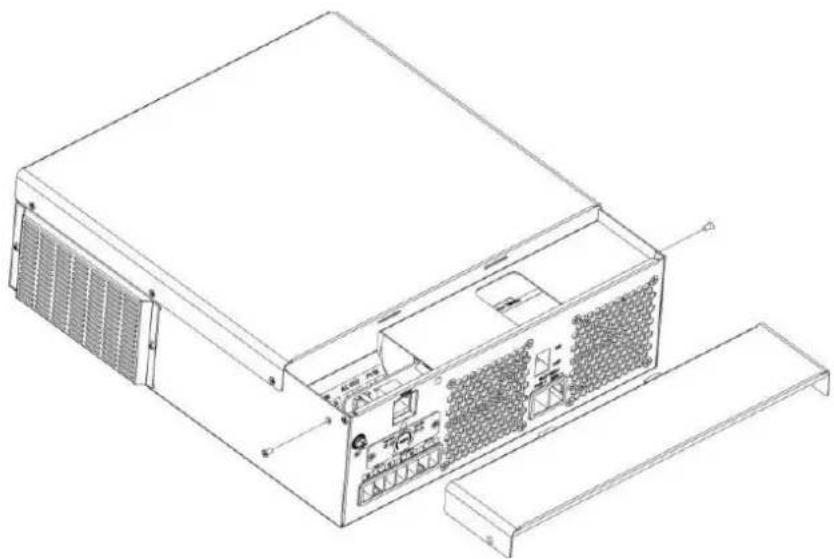

Przed podłączeniem wszystkich przewodów, proszę zdjąć dolną pokrywę przez wykręcanie dwóch śrub Jak pokazano poniżej.

Rozważ następujące punkty przed wyborem miejsca Do zainstalować:

1. Do nie montuj falownik na łatwopalny budowa przybory.
2. Uchwyt NA A solidny powierzchnia

3. Zainstaluj to falownik w oku poziom w kolejności Do umożliwiać ten Wyświetlacz LCD do Być przeczytaj w za każdym razem.

4. Temperatura otoczenia powinna wynosić między 0°C i 55°C Do zapewnić optymalny operacja.

5. Zalecane pozycja instalacji jest do Być przyklejone do ściany pionowo.

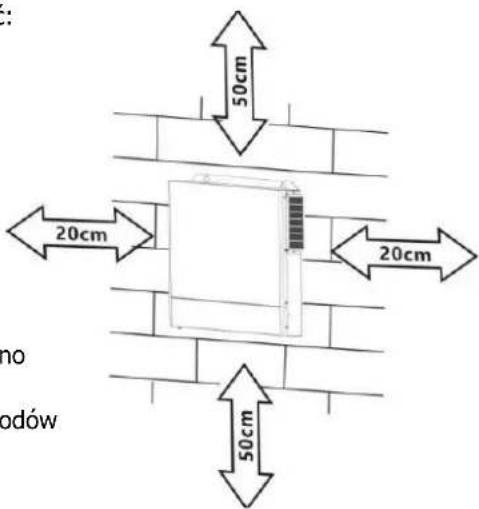

6. Pamiętaj, aby zachować inne obiekty I powierzchnie Jak pokazano W prawy diagram do gwarancja wystarczający ciepło rozproszenie i mieć wystarczająco dużo miejsce na usuwanie przewodów

50cm 20cm 20cm 50cm no odów

ODPOWIEDNI DO MONTAŻU NA BETONIE LUB TYLKO INNE POWIERZCHNIE NIEPALNE.

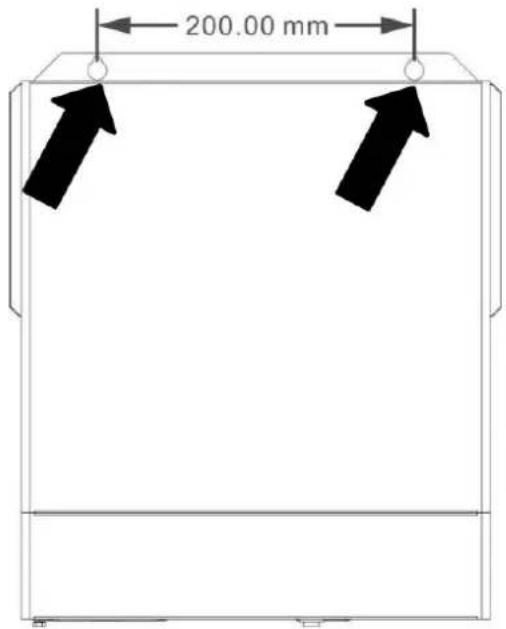

Zainstaluj jednostkę poprzez przykręcenie trzech śrub. To jest zalecony Do używać M4 Lub M5 śruby.

200.00 mm

Podłączenie akumulatora

UWAGA: Ze względów bezpieczeństwa i zgodności z przepisami zaleca się zainstalowanie oddzielnego wyłącznika nadprądowego DC. ochraniacz Lub odłączyć urządzenie między bateria I falownik. To móc nie Być wymagany Do Posiadać A odłączyć urządzenie w niektórych zastosowaniach, jednak nadal jest to wymagane Posiadać nadprądowy ochrona zainstalowano. Proszę wspominać

do typowego natężenia prądu w poniższej tabeli Jak wymagany bezpiecznik Lub rozmiar wyłącznika.

Rozbieranie Długość:

OSTRZEŻENIE! Wszystkie przewody muszą wejść na afisz przez wykwalifikowany personel.

OSTRZEŻENIE! Jego bardzo ważny Do system bezpieczeństwo I wydajny działanie Do używać odpowiedni kabel do podłączenie akumulatora. Do zmniejszyć ryzyko z obrażenia, Proszę używać właściwy zalecony kabel, rozbieranie długość (L2) i cynowanie długość (L1)

Zalecony bateria kabel, rozbieranie długość (L2) i cynowanie długość (L1):

Model	Maksyma Iny Natężenie w amperach	Bateria pojemność	Drut Rozmiar	Prze wód mm2	L1 (mm)	L 2 (mm)	Warto ść momentu obrotowego
1500W-24	70A	100AH	6 AWG	13.3	3	18	2~3 Nm
2500W-24	100A	100AH	4AWG	21.15	3	18	2~3 Nm
Inny Modele	137A	100AH	2AWG	38	3	18	2~3 Nm

Proszę wykonać poniższe kroki, aby narzędzie podłączenie akumulatora :

1. Zdejmij rękaw izolacyjny 18 mm dla pozytywne i kable ujemne na podstawie NA zalecony długość zdejmowania izolacji.

2. Podłącz wszystkie zestawy akumulatorów jako jednostki wymaga. Jego zasugerowany Do używać zalecony bateria pojemność.

3. Wstaw bateria kabel stanowczo do bateria złącze z falownik I robić Jasne ten śruby Czy zaciśnięty z moment obrotowy z 2-3 Nm . Wykonaj Jasne biegunowość Na Zarówno ten bateria I falownik / ładowanie Jest prawidłowo podłączone i kable akumulatora są dobrze dokręcone przykręcony do ten złącze akumulatora.

BATTERY P05 + 86E 24V MODEL 48V MODEL 12V 12V 12V 12V 12V

OSTRZEŻENIE: Porażenie prądem ZaryzykowaćInstalacja musi być wykonanym z należytą starannością Do wysoki napięcie akumulatora W szereg.

OSTROŻNOŚĆ!! Do nie umieszczaj niczego pomiędzy płaskimi część zacisk falownika W przeciwnym razie, przegrzanie może zdarzać się.OSTROŻNOŚĆ!! Do nie stosować substancji antyoksydacyjnych na zaciskach przed terminalami ściśle połączone.OSTROŻNOŚĆ!! Zanim dokonując ostatecznego Podłączenie lub zamknięcie DC Prąd stały wyłącznik/odłącznik, upewnij się, że dodatni (+) musi Być połączony Do pozytywny (+) I negatywny (-) musieć Być połączony Do ujemny (-).

Podłączenie wejścia/wyjścia prądu przemiennego

OSTROŻNOŚĆ!! Zanim łączenie g Do klimatyzacja wejście moc źródło, Proszę zainstalować A oddzielny klimatyzacja przerywacz między falownik I klimatyzacja wejście moc źródło. Ten będzie zapewnić ten falownik Móc Być bezpiecznie bezładny podczas konserwacja I w pełni chroniony z nad aktualny z klimatyzacja wejście. Ten zalecony Specyfikacja z klimatyzacja przerywacz Jest 50A. UWAGA !! Tam Czy dwa terminal bloki z „ IN ” i „ OUT ” oznaczenia . Proszę Do NIE mis - połącz wejście i wyjście złącza.

UWAGA! Wszystkie okablowania musieć być wykonywanym przez wykwalifikowany personel.

UWAGA! To bardzo ważne dla bezpieczeństwa systemu i wydajny działanie Do używać odpowiedni kabel Do A C wejście połączenie. Do zmniejszyć ryzyko obrażeń, proszę użyć właściwego zalecany kabel rozmiar Jak poniżej.

Zalecane wymagania dotyczące kabli dla przewodów prądu przemiennego

Model	Miernik	Wartość momentu obrotowego
1,5 kVA	12AWG	1.4~ 1,6 Nm
2,5 kVA /3,5 kVA	10AWG	1.4~ 1,6 Nm
5,5 kVA /6,2 kVA	8 AWG	1.4~ 1,6 Nm

Aby wdrożyć AC, wykonaj poniższe kroki wejście/wyjście połączenie:

1. Przed zrobienie klimatyzacja wejście / wyjście połączenie, Być Jasne Do Otwarte Prąd stały ochraniacz Lub rozłącznik Pierwszy.

2. Usuń izolacja rękaw 10 mm Do sześć dyrygenci . I skracać faza L I neutralny dyrygent N 3 mm .

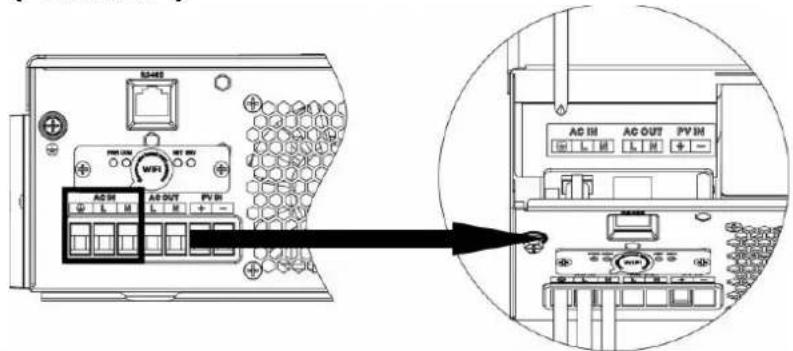

3. Wstaw klimatyzacja wejście przewody według Do biegunowości wskazany NA terminal blok I dokręcać ten śruby zaciskowe. Upewnij się, że podłączyłeś PE ochronne dyrygent( ) Pierwszy.

Ziemia ( żółto - zielona )

L→LINIA ( brązowy Lub czarny )

Nie→Neutralny ( niebieski )

S4483 PNC LUX NET IN WPS AC IN AC OUT PV IN L H L H + - AC IN AC OUT PV IN L H L H + - MNSR MNSR

OSTRZEŻENIE:

Upewnij się, że źródło zasilania prądem zmiennym jest odłączone zanim Próba Do podłączyć stałe To Do ten jednostka.

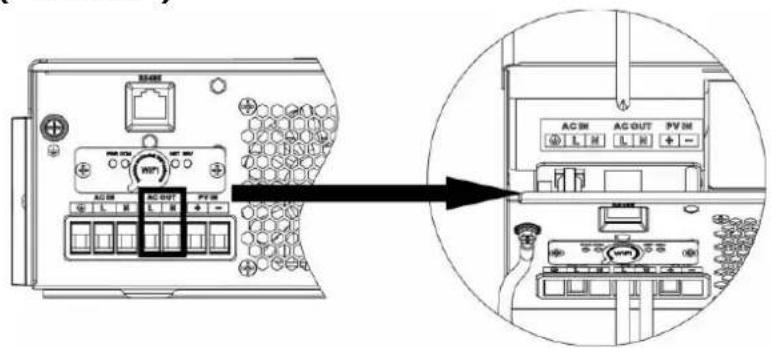

1. Następnie włóż klimatyzacja wyjście przewody według Do biegunowości wskazany NA terminal blok I dokręcić zacisk śruby. Być Jasne Do łączyć WF ochronny dyrygent (_) pierwszy.

Ziemia ( żółto -

zielona ) L → LINIA ( brązow

y Lub czarny )

Nie→Neutralny ( niebieski )

1. Zrób Jasne ten przewody Czy bezpiecznie połączony .

OSTROŻNOŚĆ: Urządzenia taki Jak powietrze odżywka Czy wymagany Na najmniej 2\~3 protokół Do ponownie uruchomić ponieważ jego wymagany Do Posiadać wystarczająco czas Do balansować chłodziwo gaz wewnątrz z obwody. Jeśli A moc brak występuje I odzyskuje w krótkim czasie to będzie przyczyna szkoda do twojego połączony urządzenia . Aby temu zapobiec Uprzejmy z szkoda, Proszę sprawdzać producent z powietrze odżywka Jeśli jego wyposażony z opóźnienie czasowe funkcjonować zanim instalacja. W przeciwnym razie, Ten falownik/ ładowarka będzie wymuskany przeciązać wada I cięcie wyłączony wyjście Do chronić twój urządzenie Ale czasami nadal powoduje wewnętrzne uszkodzenie klimatyzator.

Podłączenie PV

OSTROŻNOŚĆ: Przed połączeniem Moduły fotowoltaiczne, Proszę zainstalować osobno Prąd stały okrążenie przerywacz między falownik I Fotowoltaika modułów.

OSTRZEŻENIE! Wszystkie przewody muszą wejść na afisz przez wykwalifikowany personel.

UWAGA! To" bardzo ważne dla bezpieczeństwa systemu i jego efektywnej pracy użyć odpowiedniego kabla do modułu PV połączenie. Aby zmniejszyć ryzyko obrażeń, prosimy o korzystanie z właściwie zalecane kabel rozmiar Jak poniżej.

Model	Typowe natężenie prądu	Kabel Rozmiar	Moment obrotowy
1,5 kVA	15A	12AWG	1,4~1,6 Nm
2,5 kVA	15A	12AWG	1,4~1,6 Nm
3,5 kVA	15A	12AWG	1,4~1,6 Nm
5,5 kVA	18A	12AWG	1,4~1,6 Nm
6,2 kVA	27A	12AWG	1,4~1,6 Nm

Moduł fotowoltaiczny Wybór:

Wybierając właściwe Moduły fotowoltaiczne, proszę bądź Jasne Do rozważać poniżej parametry:

1. Otwórz okrążenie Napięcie ( Voc ) Fotowoltaika moduły nie przekracza maks . Fotowoltaika szyk Otwarte okrążenie woltaż z falownik .

2. Otwórz okrążenie Napięcie (Voc) Fotowoltaika moduły powinien Być wyższy niż min. bateria napięcie.

Ładowanie słoneczne Tryb
MODEL INWERTERA	1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Maks. Napięcie obwodu otwartego układu fotowoltaicznego	500 DC
Panele fotowoltaiczne Napięcie MPPT Zakres	60 V prądu stałego ~500 V prądu stałego
Maks. PRĄD WEJŚCIOWY PV	15A	15A	15A	18A	27A

Brać 450 Wp i 550 Wp Fotowoltaika moduł Jak jakiś przykład. Po rozważając powyżej dwa parametry, zalecane konfiguracje modułów to wymienione w tabela poniżej.

Słoneczny Płyta Specyfikacja . ( c niesienie )- 450 Wp- Vmp : 34,67 V- Imp : 13.82A- Voc : 41,25 Vc- Isc: 12,98A	WEJŚCIE SŁONECZNE	Ilość z paneli	Całkowity wejście moc	Falownik Model
	2 szt. W seryjny	2 szt.	900 W	1,5 kVA - 6,2 kVA
	3 szt. W seryjny	3 szt.	1350 W
	4 szt. W seryjny	4 szt.	1800 W
	5 szt. W seryjny	5 szt.	2250 W
	6 szt. W seryjny	6 szt.	2700 W
	7 szt. W seryjny	7 szt.	3150 W
	8 szt. W seryjny	8 szt.	3600 W
	9 szt. W seryjny	9 szt.	4050 W
	10 szt. W seryjny	10 szt.	4500 W	5,5 kVA - 6,2 kVA
	11 szt. W seryjny	11 szt.	4950 W
	12 szt. W seryjny	12 szt.	5400 W
	6 sztuk W seryjny I 2 zestawy W równoległy	12 szt.	5400 W	6,2 kVA
	7 sztuk W seryjny I 2 zestawy W równoległy	14 szt.	6300 W
Słoneczny Płyta Specyfikacja . ( c niesienie )- 550 Wp- Vmp : 42,48 V	WEJŚCIE SŁONECZNE	Ilość z paneli	Całkowity wejście moc	Falownik Model
	2 szt. W seryjny	2 szt.	900 W	1,5 kVA - 6,2 kVA
	3 szt. W seryjny	3 szt.	1650 W
	4 szt. W seryjny	4 szt.	2200 W
	5 szt. W seryjny	5 szt.	2750 W
	6 szt. W seryjny	6 szt.	3300 W
- Imp : 12,95A- Voc : 50,32 Vc- Isc: 13,70A	7 szt. W seryjny	7 szt.	3850 W
	8 szt. W seryjny	8 szt.	4400 W	5,5 KVA - 6,2 KVA
	9 szt. W seryjny	9 szt.	4950 W
	4 sztuki W seryjny I 2 zestawy W równoległy	8 szt.	4400 W	6,2 KVA
	5 sztuk W seryjny I 2 zestawy W równoległy	10 szt.	5500 W
	6 sztuk W seryjny I 2 zestawy W równoległy	12 szt.	6600 W

Przewód modułu fotowoltaicznego Połączenie:

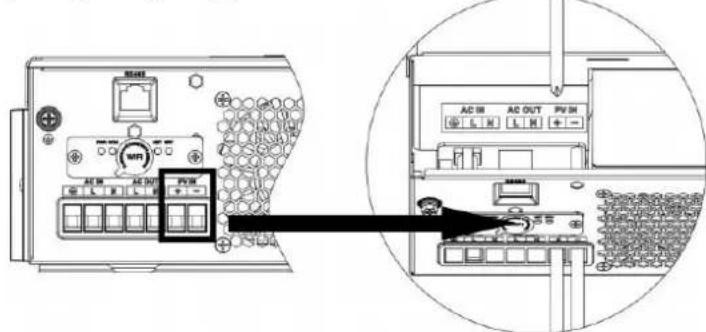

Aby wdrożyć, wykonaj poniższe kroki Fotowoltaika mo dule połączenie:

1. Usuń izolacja rękaw 10 mm Do pozytywny I negatywny dyrygenci
2. Sprawdź prawidłową biegunowość kabla połączeniowego

Fotowoltaika moduły I Złącza wejściowe PV. Następnie podłącz pozytywny biegun (+) podłączyć kabel jonowy do pozytywny biegun (+) Fotowoltaika wejście złącze. Połączyć negatywny biegun (-) kabla połączeniowego do ujemnego biegun (-) z Fotowoltaika wejście złącze.

10 3 + 10 3mm max -

1. Zrób Jasne ten przewody Czy bezpiecznie połączony .

Montaż końcowy

Po podłączeniu wszystkich przewodów, proszę założyć dolną pokrywę z powrotem przez śruba dwa śruby Jak pokazano poniżej.

Włączanie/wyłączanie zasilania

ON OFF BATTERY POS + NEG -

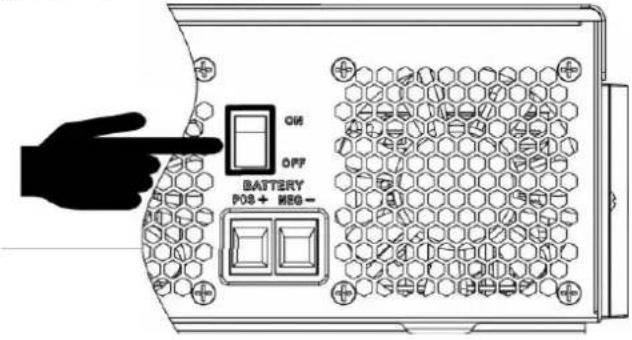

Raz ten jednostka ma został odpowiednio zainstalowany I ten baterie Czy połączony No cóż, po prostu naciskać Włącz / Wyłącz przełącznik ( znajduje się na przycisku (przypadek) do zakręt NA ten jednostka.

Obsługa i wyświetlacz Panele

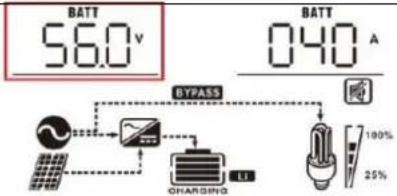

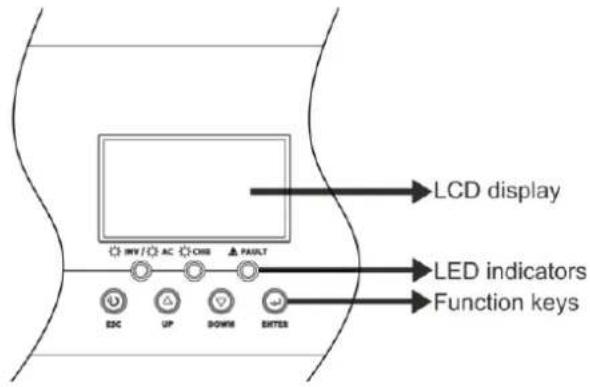

Działanie i wyświetlacz panel, pokazany w poniżej wykres, jest włączony ten przód płyta z falownik. To obejmuje trzy wskaźniki, cztery funkcje klucze i Wyświetlacz LCD, wskazujący ten operacyjny status I wejście/wyjście informacje o mocy.

Wskaźnik LED			Wiadomości
AC/INV	Zielony	Solidny NA	Wyjście jest zasilany przez pożytek W Linia tryb
		Błyskowy	Wyjście jest napędzany przez bateria Lub Fotowoltaika W bateria tryb .
CHG	Zielony	Solidny NA	Bateria jest w pełni naładowana oskarżony.
		Błyskowy	Bateria jest ładowanie.
ΔBŁĄD	Czerwony	Solidny NA	Występuje usterka w falownik.
		Błyskowy	Wystąpił stan ostrzegawczy w falownik.

Klawisze funkcyjne

Funkcjonować Klawisz	Opis
ESC	Wyjść ustawienie tryb
W GÓRĘ	Iść do poprzedni wybór
W DÓŁ	Iść do Następny wybór

Ustawienia LCD

Po pilny I holding WCHODZIĆ przycisk przez 3 sekundy, jednostka będzie Wchodzić ustawienie tryb. Naciśnij "W GÓRĘ" Lub "W DÓŁ" przycisk do wyboru ustawienia programy. A potem, naciśnij „ENTER” przycisk Do potwierdzać ten wybór Lub ESC przycisk wyjść.

Ustawienie Programy:

Program	Opis	Opcja do wyboru
01	Źródło wyjściowe priorytet: Do konfigurować moc obciążenia źródło priorytet	Pożytek Pierwszy ( domy ny )	Narzędzie zapewni moc Do ten ładuje się jako pierwsze priorytet. Słoneczne i energia baterii będzie zapewnić moc ten masa tylko kiedy użyteczność moc Jest nie dostępny.
		Najpierw energia słoneczna	Energia słoneczna zapewnia moc do ładunki Jak Pierwszy priorytet .Jeśli energia słoneczna jest nie wystarczający Do zasilanie wszystko podłączone masa,energia z baterii będzie dostarczana moc ładunki w To samo czas .Pożytek zapewnia moc do masa tylko wtedy, gdy ktoś stan zdarza się:- Energia słoneczna Jest nie dostępny- Napięcie akumulatora spada do niskie napięcie ostrzegawcze lub Ustawienie punkt W program 12.
		SBU priorytet	Energia słoneczna zapewnia moc do ładunki Jak Pierwszy priorytet .Jeśli energia słoneczna jest nie wystarczający Do zasilanie wszystko podłączone masa, bateria energia dostarczy moc do ładunki przy w tym samym czasie Pożytek zapewnia moc do masa tylko gdy napięcie akumulatora spada do albo niskie napięcie ostrzegawcze lub ustawienie punkt W program 12.Energia słoneczna to oskarżony Pierwszy I następnie moc do masa.Jeśli energia słoneczna jest nie wystarczający Do zasilanie wszystko podłączone masa,Pożytek energia dostarczy moc do ładunki przy w tym samym czasie.Jeśli energia słoneczna wystarczy do Wszystko połączony ładuje i ładuje bateria, energia słoneczna mógł sprężenie zwrotne do siatkiJeśli energia słoneczna jest nie wystarczający Do zasilanie wszystko podłączone masa, pożytek energia dostarczy moc do ładunki przy w tym samym czasie.
02	Maksymalne ładowanie bieżące: Aby skonfigurować całkowitą prąd ładowania dla słoneczny i użyteczność ładowarki.(Maksymalny prąd ładowania = pożytek prąd ładowania + słoneczny prąd ładowania)	60A ( domyślny )	Jeśli wybrano, dopuszczalne ładowanie obecny zakres będzie Być z Maks. prąd zmienny prąd ładowania do Maksymalne ładowanie aktualny z SPECYFIKACJA ,Ale To nie powinien być mniejszy niż prąd ładowania prądem przemiennym (programowanie) 11 )
03	Wejście prądu przemiennego woltaż zakres	Sprzęt AGD (domyślny)	Jeśli wybrano, dopuszczalne wejście prądu przemiennego zakres napięcia będzie Być w 90-280 V AC .
		UPS	Jeśli wybrano, dopuszczalne wejście prądu przemiennego woltaż zakres będzie być w 170-280 V AC .
		Generator	Jeśli wybrano, dopuszczalne napięcie wejściowe prądu przemiennego zakres będzie Być w 170- 280 V AC I zgodny z generatory .Notatka : Ponieważ generatory są niestabilny, może wyjście z falownik będzie nietrwały zbyt.
05	Typ baterii	Walne zgromadzenie (domyślny)	ZalanyOSFLD
		Zdefiniowane przez użytkownika	Jeśli Wybrano opcję „Zdefiniowane przez użytkownika”, napięcie ładowania akumulatora i Niski Napięcie odcięcia DC może Być ustawić w górę program 26,

		27 i 29.

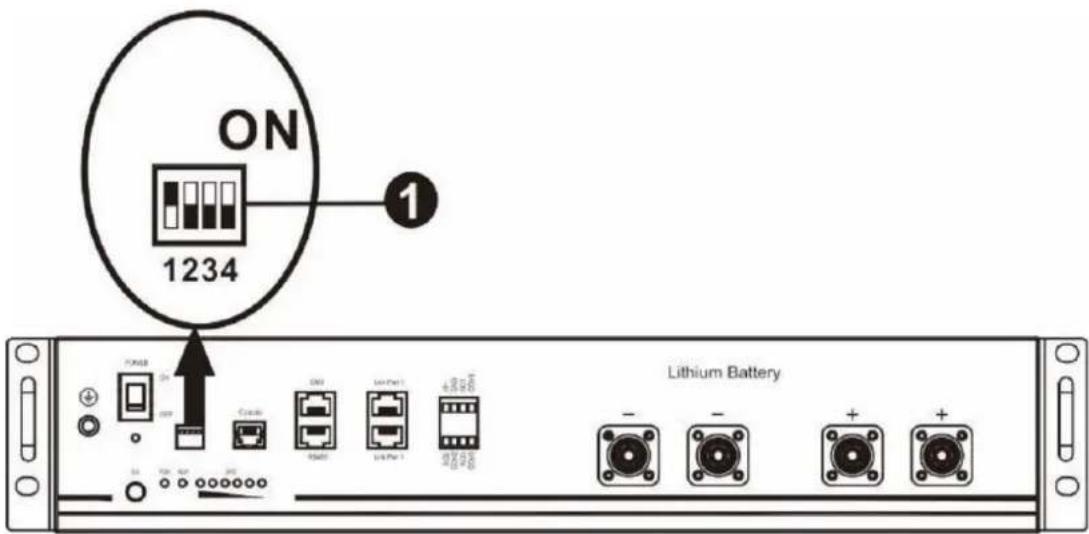

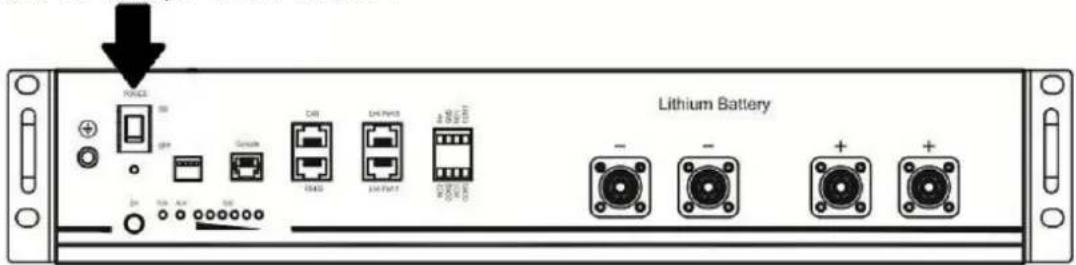

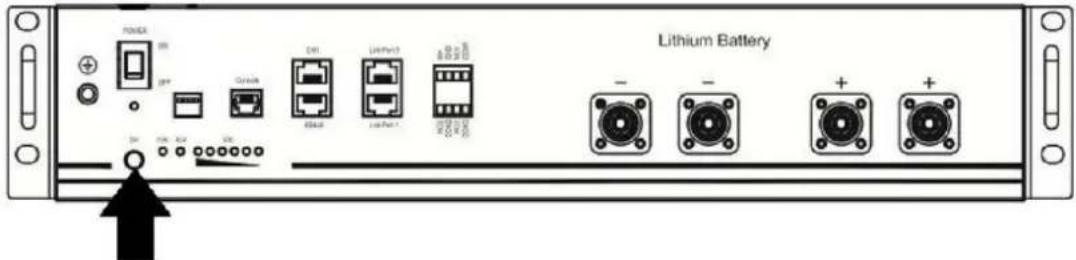

		Wsparcie PYLON Stany Zjednoczone 2000 ProtokółWersja 3.5

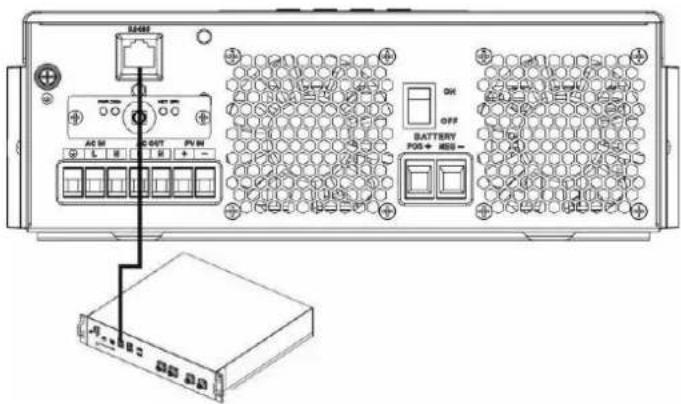

		Standardowa komunikacjaProtokół kol. inwerter formularza dostawca
		Jeśli „ LIB ” jest wybrany , bate wartość domyślna nadaje się do li bateria bez komunikacji napięcie ładowania akumulatora i Niski Prąd stały napięcie odcięcia może być ustawionym w górę W programu 26,27 I 29.

06	Automatyczne ponowneuruchomienie, gdyprzeciązać występuje	Wyłącz ponowneuruchomienie	Włącz ponowne uruchomienie(domyślnie)
07	Automatyczneponowneuruchomienie Kiedynad temperaturawystępuje	Wyłącz ponowneuruchomienie	Włącz ponowne uruchomienie(domyślnie)
08	Napięcie wyjściowe	220 V	230V ( domyślny )
		240 V
09	Częstotliwość wyjściowa	50 Hz ( domyślny )	60 Hz
10	Automatyczny objazdGdy wybierając „ auto ",Jeślisieć moc Jest normalna,tbędzie automatyczneobjazd, nawet jeśliprzełącznik Jest wyłączony.	ręczny (domyślny)	automatyczny
11	Maksymalna użytecznośćładowanie aktualny	30A ( domyślny )W przypadku zaznaczenia, zakres dopuszczalnego prąduładowania będzie Być w 2- Maksymalny prąd ładowaniaprądem przemiennym: SPECYFIKACJA
12	Ustawianie napięcia punktpowrót do użytecznościzródłopo wybraniu „SBUpriorytet " lub „ Solar”pierwszy " w program 01.	48V modele(program 5) Jest nie LIB):46V ( domyślnUstawienie zakres Jest od 44,0 V Do 57,2 V dla 48 Vmodelka Ale maksymalna wartość ustawienia musi byćmniejsza niż wartość program13.48V modele(program 5) Jest LIB):52V ( domyślny )Ustawienie zakres Jest od 44,0 V Do 57,2 V dla 48 Vmodelka Ale maksymalna wartość ustawienia musi byćmniejsza niż wartość program13.
		24 V modele(program 5 jest nie LIB):23V ( domyślnUstawienie zakres Jest od 22,0 V Do 28,6 V Do 24 Vmodelka Ale Maksymalna wartość ustawienia musi byćmniejsza niż wartość program13.24 V modele(program 5) Jest LIB):26V ( domyślnyUstawienie zakres Jest od 22,0 V Do 28,6 V Do 24 Vmodelka Ale Maksymalna wartość ustawienia musi byćmniejsza niż wartość program13.
13	Ustawianie punktu napięcia z powrotem do baterii tryb Kiedy wybierając „priorytet SBU” lub „Najpierw energia słoneczna” w program01.	Akumulator w pełni naładowany	48V Modele :Ustawienie zakres Jest z 48V Do pełny( ten wartość z program 26-0,4V) ale maksymalna wartośćustawienia musieć Być ponadten wartość z programu 12.24 V Modele :Ustawienie zakres Jest z 24 V Do pełny( ten wartość z program 26-0,4V) ale maksymalna wartośćustawienia musieć Być ponadten wartość z programu 12.
16	Źródło ładowarki priorytet :Aby skonfigurować rumak źródło priorytet	Jeśli to falownik/ładowarka działa w kolejce, Gotowość lub Wada tryb, źródło ładowarki może Być zaprogramowano jako poniżej:
		Najpierw energia słoneczna	Energia słoneczna będzie pobierać opłaty bateria jako pierwszy priorytet.Usługa będzie pobierać opłaty bateria tylko wtedy, gdy energia słoneczna Jest niedostępne.
		Słoneczne i Pożytek ( domy ślny )	Energia słoneczna i użyteczność będzie opłata bateria w tym samym czasie czas .
		Tylko Słoneczny	Energia słoneczna będzie być tylko źródło ładowarki NIE nieważne u tility Jest dostępny lub nie.
		Jeśli to falownik/ładowarka działa w trybie bateryjnym, tylko słoneczny energia może ładować bateria. Słoneczna energia będzie ładować bateria jeśli jest dostępna I wystarczający.
18	Brzęczyk tryb	Tryb 1	Brzęczyk niemy
		Tryb 2	Rozlega się dźwięk brzęczyka Kiedy ten wejście zmiany źródła lub Tam Jest A ostrzeżenie lub wada
		Tryb 3	Rozlega się dźwięk brzęczyka Kiedy Tam Jest A ostrzeżenie lub wada
		Tryb 4 ( domyślny )	Rozlega się dźwięk brzęczyka Kiedy Tam Jest A wada
19	Automatyczny powrót do domyślny wyświetlacz ekran	Powrót do ustawień domyślnych wyświetlacz ekran (domyślny)	Jeśli zaznaczono, nie materiał Jak użytkownicy przełącz ekran wyświetlacza, To będzie automatycznie powrócić do domyślny ekran wyświetlacza ( Napięcie wejściowe /napięcie wyjściowe) po NIE przycisk jest wciśnięty Do 1 minuta .
		Zatrzymaj się najnowszy ekran	Jeżeli wybrano, ekran wyświetlacza będzie zostać najpóźniej ekran użytkownik Wreszcie przełączniki.
20	Sterowanie podświetleniem	Podświetlenie włączone (domyślny)	Podświetlenie wyłączone
23	Przeciązać objazd: Po włączeniu jednostka zostanie przeniesiona Do linia tryb Jeśli następuje przeciążenie W bateria tryb.	Wyłącz obejście	Włącz obejście (domyślnie)
25	Identyfikator Modbus Ustawienie	Modbus ID Ustawienie Zakres : 001 (domyślnie)~247
26	Napięcie ładowania zbiorczego (życiorys woltaż)	Jeśli zdefiniowane przez siebie jest wybrany w programie 5 to pr Móc Być ustawićw górę. Ale wartość ustawienia musi Być ponad Lub równać się wartości programu 27. Zwiększenie z każdy trzask Jest 0,1 V.24 V modele ( program 5) Jest nie Lib ) : Domyślnie 28,2 V, ustawienie zakres pochodzi z 24,0 V Do 31,0 V ,24 V modele ( program 5) Jest Lib ) : Domyślnie 28,2 V, ustaw zakres Jest od 24,0 V Do 29,0 V ,48V modele ( program 5) Jest nie Lib ) : Domyślnie 56,4 V, ustawienie zakres pochodzi z 48,0 V Do 62,0 V ,48V modele ( program 5) Jest Lib ) : Domyślnie 56,4 V, ustawienie zakres Jest od 48,0 V Do 58,0 V.
27	Ładowanie pływające woltaż	Jeśli zdefiniowane przez siebie jest wybrany w programie 5 to program Móc Być ustawić w górę.24 V modele ( program 5) Jest nie Lib ) domyślnaustawienie : Ustawienie 27,0 V zakres Jest z 24,0 V Doten wartość z program 26 24 V modele ( program 5 jest Lib ) domyślna ustawienie : Ustawienie 28.2.0V zakresJest z 24,0 V Do ten wartość z program 2648V modele ( program 5 jest nie Lib ) domyślnaustawienie : Ustawienie 54,0 V zakres Jest z 48,0 V Doten wartość z program 26 48V modele ( program 5 jest Lib ) domyślna ustawienie : Ustawienie 56.4.0Vzakres Jest z 48,0 V Do ten wartość z program 26
29	Niski Prąd stały napięcie odcięcia	Jeśli zdefiniowane przez siebie jest wybrany w programie 5 to program Móc Być ustawić w górę. Wartość ustawienia musi być mniej niż wartość z program12.Przyrost z każdy trzask wynosi 0,1 V. Niski Prąd stały odciąć woltaż będzie Być naprawił do ustawienia wartości bez względu n jaki procent obciążenie Jest połączony.24 V Modele domyślny ( program 5 jest nie LIB )ustawienie : Ustawienie 21,0 V zakres Jest z 20,0 V Do 27,0 V24 V Modele domyślny ( program 5 jest UstawienieLIB ) : Ustawienie 25,0 V zakres Jest z 20,0 V Do 27,0 V48V Modele domyślny ( program 5 jest nie LIB )ustawienie : 42,0 V Ustawienie zakres Jest z 40,0 V Do 54,0 V48V Modele domyślny ( program 5 jest UstawienieLIB ) : Ustawienie 50,0 V zakres Jest z 40,0 V Do 54,0 V
32	Czas ładowania	Automatycznie (domyślnie) :	Jeśli wybrano tę opcję, falownik oceni to czas ładowania automatycznie.
		5 min	Ustawienie zakres pochodzi z 5 n
	zbiorczego(życiorysscena)	900 min32 900	Do900 min. Przyrost z każdy trzas!Jest5 min.
		Jeśli „UŻYTKOWANIE” to wybrany W program 05, to program ustawić w górę.
33	Wyrównanie baterii	Wyrównanie baterii	Wyłączanie wyrównywaniabaterii ( domyślny )
		Jeśli „„Zalane " lub „ Zdefiniowane przez użytkownika " to wybrany W program 05, ten program Móc Być ustawić w góre .
34	Wyrównanie baterii woltaż
35	Wyrównanobaterię czas	60 minut ( domyślny )	Zakres ustawień Jest z 0 minDo 900 minut .
36	Wyrównanobaterięprzekroczenielimitu czasu	120 minut ( domyślny )	Zakres ustawień Jest z 0min do 900 min .
37	Interwał wyrównania	30 dni ( domyślnie )	Ustawienie zakres Jest z 1 Do 9dni .
39	Wyrównanieaktywowany natychmiast	Włącać	Wyłączyć ( domyślny )39 AdS
		Jeśli wyrównanie funkcjonować Jest włączony W program 33, to program Móc być ustawionym. Jeśli „Wybrano opcję „Włącz” w tyr program, to jest do aktywować bateria wyrównanie natychmiast I LCD główny strona będzie pokazuje „”. Jeżeliwybrano opcję „Wyłącz”, funkcja korekcji zostanie anulowana. dopóki Następny aktywowany czas wyrównania przychodzi na podstawie programu Ustawienie 37. WTen czas , " " będzie nie być pokazanym W LCD główny strona ..
			Wyłącz automatycznąaktywację ( domyślny )
41	Automatyczny aktywacja dla lit bateria		Gdy Program05 jest wybrany jako „LIX” jako lit bateria i Kiedy ten bateria jest nie wykryto, jednostka będzie aktywuj automatycznie lit bateria Na A czas . Jeśli Ty chci Do aktywuj automatycznie lit bateria , ty musieć ponownie uruchomić ten jednostka .
42	Ręczna aktywacja dla lit bateria		Domyślnie: wyłącz aktywację
			Gdy Program05 jest wybrany jako „LIX” jako lit bateria, kiedy ten bateria jest nie wykryto, Jeśli chcesz aktywować lit bateria przy czas , możesz wybrany To.
43	Ustawianie SOC punkt powrót do użyteczności źródło po wybraniu „SBU priorytet " lub „Solar" pierwszy " w progra 01		Domyślnie 50%, 5%~50%Można ustawić, ale minimalna ustawienie wartość musi być więcej niż wartość program 45.
44	Ustawianie SOC punkt powrót do baterii tryb po wybraniu „SBU priorytet " lub „Solar" pierwszy " w progra 01		Domyślnie 95%, 60%~100% Możliwość ustawienia
45	Niski Prąd stały odciąć SOC		Domyślnie 20%, 3%~30%Można ustawić, ale maks. ustawienie wartości musieć Być mniejsza niż wartość programu 43.
46	Maksymalne rozładowanie aktualny ochrona		Domyślnie WYŁĄCZONE Wyłącz rozładowanie prądu aktualny funkcja ochronna
			Dostępne tylko w singlu model. Kiedy użyteczność jest dostępny, To obraca się Do pożytek modelki rozładowanie baterii zatrzymuje się po rozładowanie baterii prąd przekroczyl wartość ustawienia. Kiedy użyteczność Jest niedostępny, ostrzeżenie występuje i rozładowanie baterii trwa po baterii wypisać aktualny przekroczono wartość ustawienia.
48	Aktywacja litu czas		Domyślny 6s; Ustawić zakres Jest od 6 s Do 300 lat.

WYRÓWNANIE AKUMULATORA

Funkcja wyrównywania jest dodawany do kontrolera ładowania. odwraca narastanie z negatywny chemiczny ruchomości tak jak stratyfikacja, A stan Gdzie kwas stężenie Jest większy w spód z bateria niż w szczyt. Wyrównanie Również pomaga usunąć siarczan kryształy, które móc Posiadać wybudowany w górę na talerze. Jeśli lewy niepowstrzymany, Ten stan : schorzenie, zwany jon siarczanowy , będzie zmniejszyć ten Ogólnie pojemność z bateria. Dlatego, jego zalecony wyrównać okresowo wymieniać baterię.

- Jak aplikować Wyrównanie Funkcjonować

Ty musieć włączać bateria wyrównanie funkcjonować W monitorowanie LCD ustawienie najpierw program 33. Następnie ty móc stosować ta funkcja w urządzeniu stosując jedną z następujących metod:

1. Ustawienie wyrównanie interwał W program 37.
2. Aktywny wyrównanie natychmiast W programu 39.

er© Kiedy do Wyrównać

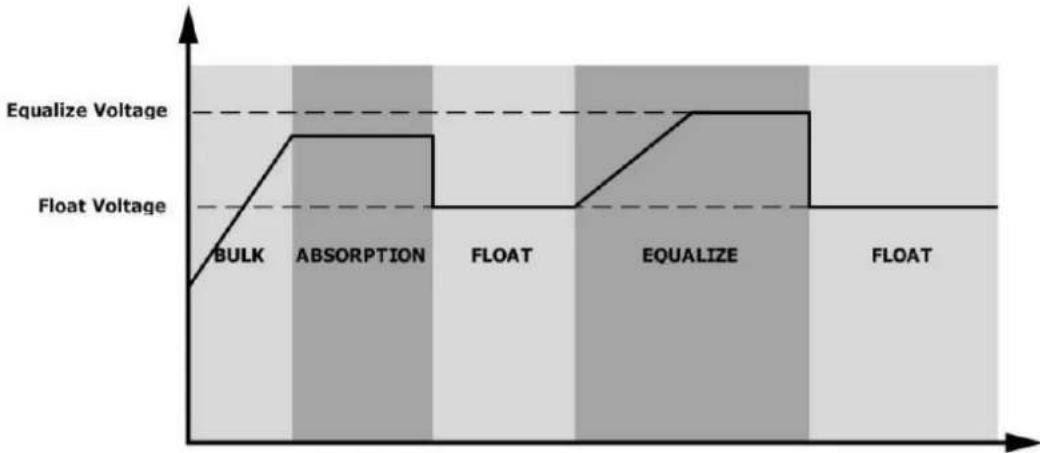

W fazie pływania, gdy ustawiony jest interwał wyrównania (wyrównanie baterii cykl) Jest przybył, Lub wyrównanie Jest natychmiast aktywny, kontroler rozpocznie wprowadzanie Wyrównać scena.

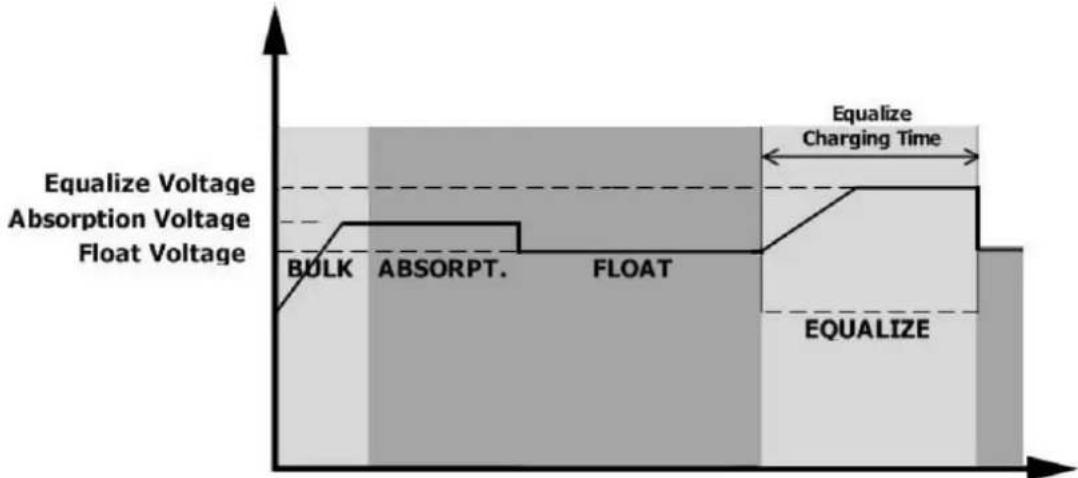

- Wyrównanie czasu ładowania i czasu rozładowania

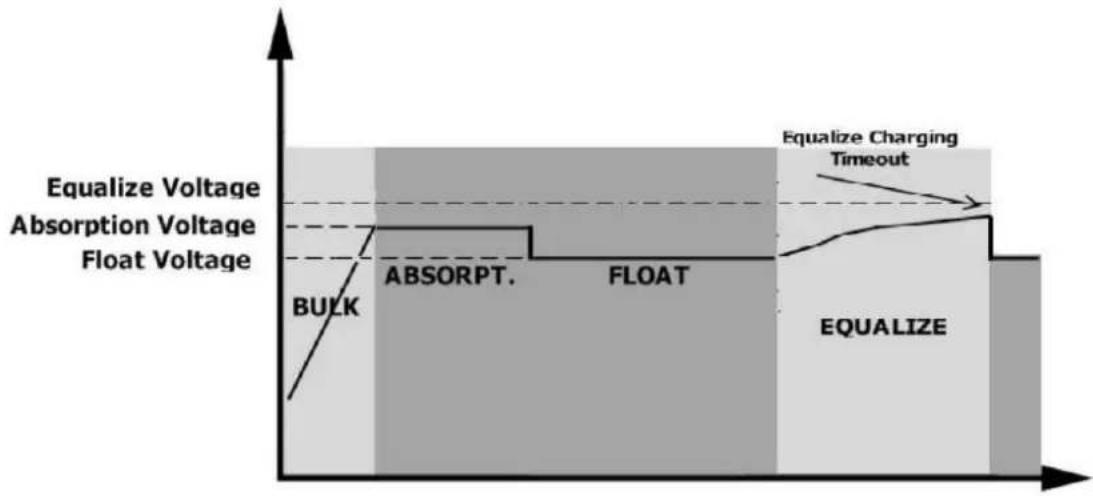

W Wyrównać scena, ten kontroler będzie dostarczać moc Do opłata bateria Jak dużo Jak możliwy dopóki bateria napięcie wzrasta do baterii wyrównywanie woltaż. Następnie, stałe napięcie regulacja Jest stosowany Do utrzymywać napięcie akumulatora przy napięcie wyrównawcze akumulatora. Akumulator pozostanie w Wyrównać scena dopóki ustawienie osiągnięto czas wyrównania baterii.

Jednakże, W Wyrównać scena, Kiedy bateria wyrównany czas Jest wygasły I bateria woltaż nie wzrastać Do napięcie wyrównawcze akumulatora punkt, ten opłata kontroler będzie rozszerzyć bateria wyrównana czas dopóki bateria woltaż osiąga baterię wyrównanie woltaż. Jeśli bateria woltaż Jest Nadal niżej niż bateria wyrównanie woltaż Kiedy bateria wyrównany przekroczenie limitu czasu ustawienie jest nad, ten opłata kontroler będzie zatrzymywać się wyrównanie I powrót do pływania scena.

Lit Podłączenie akumulatora

Jeśli wybieranie lit bateria Do ten falownik, Ty Czy dozwolony Do używać ten lit bateria tylko Który My Posiadać skonfigurowane. Są dwa złącza na lit akumulator, RS 485 port BMS I moc kabel.

Aby wdrożyć, wykonaj poniższe kroki lit bateria połączenie:

1). Gromadzić się bateria terminal na podstawie NA zalecony bateria kabel I terminal rozmiar (To samo Jak Ołów kwas, zobacz sekcję Kwasowo-ołowiowy Szczegóły podano w punkcie „Podłączenie akumulatora”.
2) Połącz ten koniec z RS 485 port z bateria Do System zarządzania budynkiem ( RS 485) komunikacja port z falownik .

S448E AC M L E C OUT P V M + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + - BATTERY POS- REG- ON OFF + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + + - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + . - + .

Figa 1

Lit komunikacja i ustawienia baterii

jeśli wybierasz lit bateria, pamiętaj o podłączeniu Komunikacja BMS kabel pomiędzy bateria I ten falownik. To komunikacja kabel dostarcza informacje i sygnał między lit bateria i d falownik. Ten informacja jest katalogowany poniżej :

• Ponowna konfiguracja ładowanie woltaż, ładowanie aktualny I bateria wypisać odcięcie woltaż według Do ten bateria litowa parametry.
  falownik uruchamianie lub zatrzymywanie ładowania według do status z lit bateria.

Łaczyć ten koniec z RS 485 z bateria Do RS 485 komunikacja port z falownik

Robić Jasne ten lit bateria RS485 port łączy Do ten falownik Jest Szpilka Do Szpilka, ten komunikacja kabel Jest wewnątrz opakowania i inwertera RS485 port przypisanie pinów pokazano Jak poniżej:

Szpilka numer	RS 485 Port
KOD 1	RS 485-B
KOD 2	RS 485-A
Kod PIN 7	RS 485-A
Kod PIN 8	RS 485-B

Ustawienia LCD

Po połączeniu, trzeba dokończyć i potwierdzić niektóre ustawienia Jak podążać:

1) Wybierz program 05 Jak lit bateria typ.
2) Potwierdzać ustawienia programu 41/42/43/44/45 wartość.

Notatka: Program 43/44/45 Czy tylko dostępny z udany komunikacja, Oni będzie zastępować ten Program Funkcja 12/13/29, o godz. ten To samo czas, program 13.12.29 stać się niedostępny.

Wyświetlacz LCD

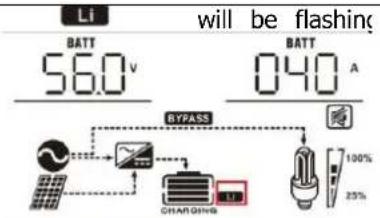

Jeśli komunikacja pomiędzy falownik I bateria Jest udany, Tam Jest Niektóre informacja seans NA LCD Jak podążać :

Przedmi ot	Opis	Wyświetlacz LCD
1	Komunikacja zakończona sukcesem ikona
2	Max lit napięcie ładowania akumulatora	Max lit napięcie ładowania akumulatora c wynosi 56,0 V.

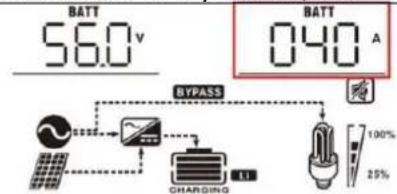

3	Max lit ładowanie baterii aktualny	Max lit ładowanie baterii obecny jest 40A.
4	Lit rozładowywanie baterii jest zabronione	Li zamiga raz każdy 1 drugi
5	Lit ładowanie baterii jest zabronione	Li zamiga raz każdy 2 drugi
6	Lit bateria SOC (%)	Lit bateria SOC wynosi 63 AH i 60%

Ustawienia dla PYLON US2000 lit bateria

1). PYLONTECH Stany Zjednoczone 2000 lit bateria ustawienie :

Zanurzać Przełącznik: Tam Czy 4 Zanurzać Przełączniki To zestawy różny szybkość transmisji wskaźnik I bateria grupa adres. Jeśli przełącznik pozycja Jest obrócony Do ten "WYŁĄCZONY" pozycja, To oznacza „0”. Jeśli przełącznik pozycja Jest obrócony Do ten "NA" pozycja, to znaczy „1”.

Zanurzać 1 jest „ WŁĄCZONY ” reprezentować ten szybkość transmisji stawka 9600.

Zanurz się 2, 3 i 4 Czy skryty Do bateria grupa adres.

Zanurzać włącz 2, 3 i 4 gospodarz bateria ( Pierwszy bateria ) Czy Do ustawić w góre Lub zmiana ten grupa adres . NOTATKA : "1" to górny pozycja a „0" to spód pozycja .

ON 1234 1 PONDB On ON ON ON Part 1 Lithium Battery Lithium Battery

2). Proces z zainstalować

Krok 1. Używać ten Kabel RS 485 Do łączyć falownik I Lit bateria Jak Figa 1.

Krok 2. Przełącz NA Lit bateria .

Lithium Battery N/A B GND CNC T1043 D44 Part 2 A + - + - + -

Krok 3. Naciśnij dłużej niż trzy sekundy, aby rozpocząć Lit bateria, moc wyjście gotowy.

Lithium Battery + - + + - - - + +

Krok 4. Obróć NA ten falownik .

Krok 5. Być Jasne Do wybierać bateria typ jako „Li 2” w LCD program 5.

Jeśli komunikacja między falownikiem a akumulatorem jest udane, ten bateria ikona Li NA LCD wyświetlacz będzie światło

Ustawienia dla baterii litowej bez komunikacji

Ta sugestia jest używany do lit zastosowanie baterii i unikanie lit bateria BMS ochrona bez komunikacja, proszę zakończyć ustawienia w następujący sposób:

1. Przed startowy ustawienie, Ty musieć Dostawać ten bateria BMS Specyfikacja :

A.Maks. ładowanie woltaż

B.Maks. ładowanie aktualny

C. Rozładowywanie napięcie ochronne

1. Zestaw bateria typ Jak "LIB"

05	Typ baterii	Walne zgromadzenie (domyślny)	Zalany05 Fld
		Zdefiniowane przez użytkownika	Jeśli Wybrano opcję „Zdefiniowane przez użytkownika“, bateria napięcie ładowania i Niski Odcięcie prądu stałegowoltaż Móc Być ustawić w górę W program 26, 27 I 29.
		Bateria litowa bez komunikacja	Jeśli Wybrano opcję „LIB“, bateria domyślna wartość nadaje się do lit bateria bez napięcie ładowania akumulatora komunikacyjnego i niski Napięcie odcięcia DC Móc Być organizować coś W program 26,27 I 29.

1. Ustaw napięcie CV jako maksymalne ładowanie woltaż z BMS-0,5V.

26

Napięcie ładowania zbiorczego (życiorys woltaż)

Jeśli zdefiniowane przez siebie jest wybrany w program 5, to pro Móc Być ustawićw góre. Ale wartość ustawienia musieć być więcej niż lub równy wartość programu 27. Zwiększenie z każdy trzask Jest 0,1 V.24 V modele : Domyślne 28,2 V, ustawienie zakres Jest z 24,0 Do 30,0 V , 48V Modele : Domyślnie 56,4 V, ustawienie zakres Jest z 48,0 V Do 62,0 V.

1. Zestawruchomy ładowanie woltażak C.V. napięcie.

27

Ładowanie pływające woltaż

Jeśli zdefiniowane przez siebie jest wybrany w program 5, Ten program Móc Być ustawić w góre.24 V Modele domyślny ustawienie : 27,0 VUstawienie zakres Jest od 24,0 V Do ten wartość z program 26 48V Modele domyślny ustawienie : 54,0 VUstawienie zakres Jest od 48,0 V Do ten wartość z program 26

1. Zestaw Niskie napięcie odcięcia DC ≥napięcie ochrony rozładowania BMS+2V.

29

Niski Prąd stały napięcie odcięcia

Jeśli zdefiniowane przez siebie jest wybrany w program 5, to program Móc Być ustawić w góre. Wartość ustawienia musieć być mniejszym niż wartość program12.Przyrost z każdy trzask wynosi 0,1 V. Niski Prąd stały odciąć woltaż będzie Być naprawił do ustawienia wartości NIE nieważne procent obciążenia jest podłączony.24 V Modele domyślny ustawienie : 21,0 VUstawienie zakres Jest z 20,0 V Do27,0 V 48V Modele domyślnyustawienie : 42,0 VUstawienie zakres Jest z 40,0 V Do 54,0 V

1. Zestaw Maksymalny prąd ładowania, który musi być mniejsze niż ten Maksymalnie ładowanie aktualny z System zarządzania flotą (BMS-y)

02

Maksymalne ładowanie bieżące: Aby skonfigurować całkowitą prąd ładowania dla słoneczny i użyteczność ładowarki. ( Maksymalne ładowanie aktualny = pożytek ładowanie aktualny + słoneczny prąd ładowania)

60A ( domyślny )02 60a

zakres prądu ładowania będzie Być w - Maksymalnie . ładowanieaktualny z SPECYFIKACJA ,Ale To nie powinien Być mniejszy niż prąd ładowania prądem przemiennym ( programowanie) 11 )

1. Ustawienia woltaż punkt z powrotem Do pożytek źródło Kiedy wybierając „ SBU priorytet " lub „ Solar" pierwszy " w program 01. Ten

ustawienie wartość musieć być ≥ Niskim Prąd stały odciąć napięcie +1V, Lub w przeciwnym razie ten falownik będzie Posiadać A ostrzeżenie Jak bateria niskie napięcie.

12	Ustawianie napięcia punkt powrót do użyteczności źródło po wybraniu „SBU priorytet” lub „Solar” pierwszy” w program 01.	48V modele: 46V ( domyślny )Ustawienie zakres Jest od 44,0 V Do 57,2 V dla 48 V modelka Ale maksymalna wartość ustawienia musi być mniejsza niż wartość program13.
		24 V modele: 23V ( domyślny )Ustawienie zakres Jest od 22,0 V Do 28,6 V Do 24 V modelka Ale Maksymalna wartość ustawienia musi być mniejsza niż wartość program13.

Uwaga:

1. Lepiej zakończyć ustawianie bez włączania falownika (po prostu pozwól LCD pokazywać, NIE wyjście); 2. Po zakończeniu ustawień, proszę ponownie uruchomić falownik.

Odniesienie do błędu Kod

Wada Kod	Wada Wydarzenie	Ikona NA
01	Nadmierna temperatura falownika moduł
02	Przekroczenie temperatury DCDC moduł
03	Napięcie akumulatora jest zbyt wysokie wysoki
04	Przegrzanie PV moduł
05	Wyjście krótkie Obwodowy.
06	Napięcie wyjściowe jest zbyt wysoki .
07	Przekroczenie limitu czasu przeciążenia
08	Napięcie magistrali jest zbyt wysoki
09	Autobus miękki start nieudany
10	PV ponad aktualny
11	Nadmierne napięcie PV
12	DCDC ponad aktualny
13	Nadmiar prądu lub wzrost
14	Napięcie magistrali jest zbyt Niski
15	Falownik uszkodzony (Samokontrola)
18	Obecny zrównoważyć jest zbyt wysoki
19	Prąd falownika zrównoważyć jest zbyt wysoki
20	Prąd stały/stały zrównoważyć jest zbyt wysoki
21	Prąd fotowoltaiczny zrównoważyć jest zbyt wysoki
22	Napięcie wyjściowe jest zbyt Niski
23	Falownik negatywny moc

Wskaźnik ostrzegawczy

Ostrzeżenie Kod	Ostrzeżenie Wydarzenie	Alarm dźwiękowy	Migająca ikona
02	Temperatura jest zbyt Wysoki	Sygnał dźwiękowy trzy razy za każdym razem drugi
04	Niski bateria	Sygnał dźwiękowy raz drugi
07	Przeciązać	Brzęczyk raz każdy 0,5 drugi
10	Moc wyjściowa obniżanie wartości znamionowej	Sygnał dźwiękowy dwa razy towary drugiej jakości
14	Wentylator zablokowany	Nic
15	Energia fotowoltaiczna Jes Niski	Sygnał dźwiękowy dwa razy towary drugiej jakości
19	Lit Bateria komunikacja nie powiodła się	Brzęczyk raz każdy 0,5 drugi
21	Lit Bateria się wyczerpała aktualny	Nic
£9	Wyrównanie baterii	Nic
bP	Bateria jest nie połączony	Nic

SPECYFIKACJE

Tabela 1 Linia Specyfikacje trybu

MODEL INWERTERA	1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Przebieg napięcia wejściowego	Sinusoidalny (użytkowy lub generator)
Nominalne napięcie wejściowe	230 V prądu przemiennego
Niski Utrata napięcia	170 V AC ±7 V (UPS ) 90 Vac ±7V (sprzęt AGD )
Niski Strata Napięcie powrotne	180 V prąduprzemiennego ±7 V (UPS ); 100 Vac ±7V (sprzęt AGD )
Wysoki Utrata napięcia	280 V prądu przemiennego ±7 V
Wysoki Strata Napięcie powrotne	270 V prądu przemiennego ±7 V
Maksymalne napięcie wejściowe A	300 V prądu przemiennego
Wejście nominalne Częstotliwość	50 Hz / 60 Hz ( Automatycznie wykrywanie
Niski Strata Częstotliwość	40±1 Hz
Niski Strata Powrót Częstotliwość	42±1 Hz
Wysoki Strata Częstotliwość	65±1 Hz
Wysoki Strata Powrót Częstotliwość	63±1 Hz
Zwarcie wyjściowe Ochrona	Tryb baterii: Układy elektroniczne
Wydajność (linia) Tryb)	>95% (Oceniony R obciążenie , bateria pełny oskarżony )
Czas transferu	10 milisekund typowy( UPS ); 20 milisekundtypowy ( sprzęt AGD )
Wyjście obniżenie mocy:Gdy napięcie wejściowe prąduprzemiennego spada Do 95V Lub 170 V zależnie NA modele , moc wyjściowa będzie zostać zdegradowanym.

Tabela 2 Falownik Specyfikacje trybu

MODEL INWERTERA	1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Moc znamionowa Moc	1,5KVA1,5KW	2,5KVA2,5KW	3,5kVA3,5kW	5,5kVA5,5kW	6,2KVA6,2KW
Przebieg napięcia wyjściowego	Czysty sinus Fala
Napięcie wyjściowe Regulacja	230 V prądu przemiennego ± 5%
Wyjście Częstotliwość	50 Hz Lub 60 Hz
Szczyt Efektywność	94%
Pojemność skokowa	2* oceniony moc Do 5 towary drugiej jakości
Nominalny Napięcie wejściowe DC	24 V prądu stałego			48 V prądu stałego
Napięcie zimnego startu	23,0 V prądu stałego			46,0 V prądu stałego
Niski Ostrzeżenie o napięciu DCTylko na Walne ZgromadzenieAkcjonariuszy i Floo- ded@ obciążenie < 20%@ 20% ≤ obciążenie< 50% @ obciążenie≥ 50%	22,0 Vprądustałego21,4 Vprądustałego20,2 Vprądustałego			44,0 Vprądustałego42,8 Vprądustałego40,4 Vprądustałego
Niski Ostrzeżenie DCPowrót WoltażTylko na Walne ZgromadzenieAkcjonariuszy i Floo- ded@ obciążenie < 20%@ 20% ≤ obciążenie< 50% @ obciążenie≥ 50%	23,0 Vprądustałego22,4 Vprądustałego21,2 Vprądustałego			46,0 Vprądustałego44,8 Vprądustałego42,4 Vprądustałego
Niski Napięcie odcięcia DCTylko na Walne ZgromadzenieAkcjonariuszy i Floo- ded@ obciążenie < 20%@ 20% ≤ obciążenie< 50% @ obciążenie≥ 50%	21,0 Vprądustałego20,4 Vprądustałego19,2 Vprądustałego			42,0 Vprądustałego40,8 Vprądustałego38,4 Vprądustałego

Tabela 3 Tryb ładowania Specyfikacje

Ładowanie użytkowe Tryb
MODEL INWERTERA		1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Maksymalne ładowanie Aktualny ( PV + prąd zmienny ) (@VI / P =230 V prądu przemiennego )		60 Amp	100 A	100 A	100 A	120 A
Maksymalne ładowanie Aktualny ( AC )(@ VI /P =230 V prądu przemiennego )		60 Amp	80 Amp
Cielsko ładowanie Woltaż	Zalany Bateria	29,2 V prądu stałego			58,4 V prądu stałego
	Walne zgromadzenie / Akumulator żelowy	28,2 V prądu stałego			56,4 V prądu stałego
Napięcie ładowania pływającego		27 V prądu stałego			54 V prądu stałego
Przeciążenie Ochrona		32 V prądu stałego			63 V prądu stałego

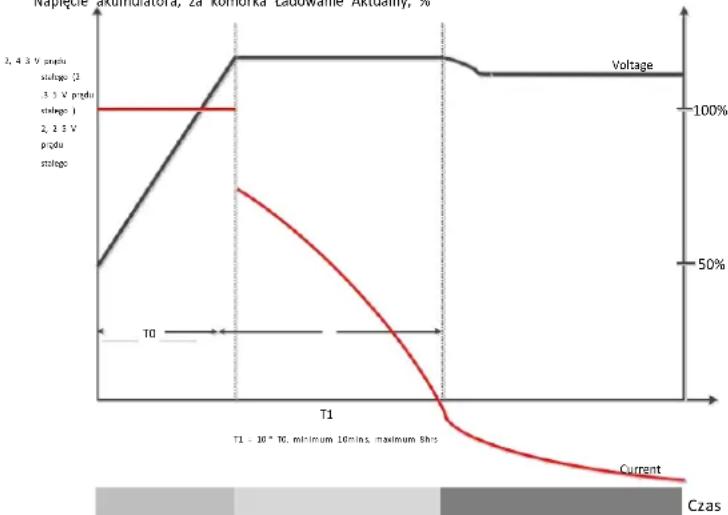

Algorytm ładowania		3- Krok
Krzywa ładowania
		Bulk(Constant Current) Wchłanianie(Stale napięcie) Maintenance(Floating)
Słoneczny Wejście
MODEL INWERTERA		1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Oceniony Moc		2000 W	3000 W	4000 W	5500 W	6500 W
Maks. Układ fotowoltaiczny w obwodzie otwartym Woltaż		500 V prądu stałego
Panele fotowoltaiczne Napięcie MPPT Zakres		60 V prądu stałego ~500 V prądu stałego
Maksymalne wejście Aktualny		15A	15A	15A	18A	27A
Maksymalny prąd ładowania (PV)		60A	100A	100A	100A	120A

Tabela 4 Ogólne S efikacje

MODEL INWERTERA	1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Temperatura pracyZakres	-10°C Do 55°C
Temperatura przechowywania	-15°C~ 60°C
Wilgotność	od 5% do 95% Względny Wilgotność ( bez kondensacji )
Wymiary(Gl.*Szer.*Wys.), mm	358x295x105			438x295x105
Masa netto kg	5.8	6.0	6.2	8.2	8.7

ROZWIAZYWANIE PROBLEMÓW

Problem	LCD/LED/Brzęczyk	Wyjaśnienie / Możliwa przyczyna	Co do Do
Jednostka wyłącza się w dół automatycznie podczas uruchamiania proces.	LCD/LED i brzęczyk będzie Być aktywny 3 sekund i potem całkowicie wyłączyć.	Napięcie akumulatora Jest zbyt Niski	1. Ponowne ładowanie bateria .2. Zastępować bateria .
NIE odpowiedź po włączeniu zasilania NA .	NIE wskazanie.	1. Ten bateria woltaż Jest daleko za nisko .2. Polaryzacja baterii Jest połączony wywrócony.	1. Sprawdź Jeśli baterie I okablowanie jest dobrze podłączone.2. Ponowne ładowanie bateria .3. Zastępować bateria .
Istnieją sieci Ale ter jednostka działa W bateria tryb.	Napięcie wejściowe Jest wyświetlany jako 0 na LCD i zielony PROWADZONY Jest błyskowy.	Ochraniacz wejścia jest potknął się	Sprawdź, czy wyłącznik prądu przemiennego Jest potknął się i okablowanie AC jest podłączony Dobrze.
	Zielony PROWADZONY miga.	Niewystarczająca jakość zasilania prądem zmiennym. ( B rzeg Lub Generatora )	1. Sprawdź Jeśli klimatyzacja przewody Czy za cienki i / lub zbyt długi2. Sprawdź Jeśli generator (śli (zastosowano) działa Dobrze Lub Jeśli zakres napięcia wejściowego ustawienie Jest poprawnie. (-Prządzenie UPS)
	Zielony PROWADZONY miga.	Ustaw „ Solarny " Pierwszy „ jak ten priorytet źródła wyjściowego .	Zmień źródło wyjściowe priorytet Do Przede wszystkim użyteczność.
Kiedy jednostka Jest włączony, wewnętrzny przekaźnik jest włączony i wyłącza się wielokrotnie.	Wyświetlacz LCD I Diody LED migają	Bateria jest bezładny.	Sprawdź czy przewody akumulatorowe Czy dobrze połączone.
Brzęczyk sygnały dźwiękowe ciągle i czerwony PROWADZONY Jest NA .	Wada kod 07	Błąd przeciążenia. falownik jest przeciążenie 110% i czas Jest w górę .	Zredukuj połączenie obciążenie przez wyłączenie niektórych sprzęt.
	Wada kod 05	Wyjście krótkie Obwodowy.	Sprawdź, czy okablowanie jest podłączony no i dobrze usunąć nieprawidłowe obciążenie.
	Wada kod 02	Temperatura wewnętrzna falownika część Jest nad 100°C.	Sprawdź, czy przepływ powietrza z ten jednostka jest zablokowany lub czy temperatura otoczenia Jest zbyt wysoki .
	Wada kod 03	Bateria jest przepłacone.	Powrót do centrum napraw.
		Napięcie akumulatora jest zbyt wysoki.	Sprawdź, czy specyfikacja i ilość z baterie są poznać wymagania.
	Wada kod 06/22	Wyjście nieprawidłowe (napięcie falownika) poniżej niż 190 V prąd przemiennego Lub Jest wyższy niż 260 V prądu przemiennego )	1. Zmniejszyć ten podłączone obciążenie .2. Powrót Do naprawa centrum

Wada kod 08.09.15	Awaria podzespołów wewnętrznych.	Powrót do centrum napraw.
Wada kod 13	Nadmiar prądu lub gwałtowny wzrost.	Uruchom ponownie ten jednostka, jeśli ten błąd się zdarza proszę jeszcze raz o powrót Do centrum napraw.
Wada kod 14	Autobus woltaż Jest zbyt Niski .
Inny kod błędu		Jeśli przewody są połączony No cóź, proszę powrót do naprawa centrum.

Wi-Fi Wtyczka Wytyczne dotyczące instalacji Pro Quick

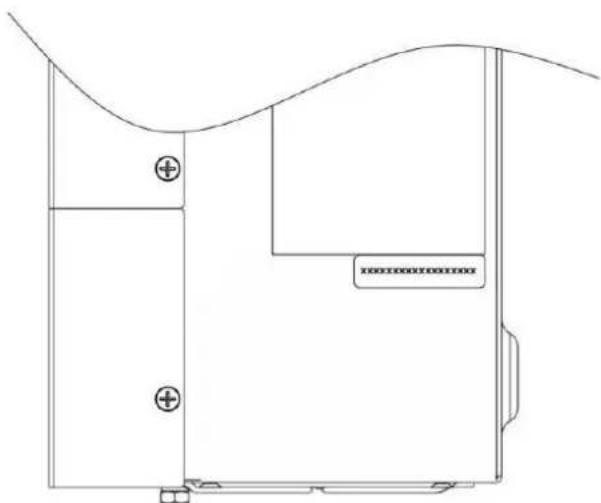

1. Schematyczny rysunek demontażu i montażu anteny bezprzewodowej

1.2 Dodaj rejestrator danych

① Zaloguj się na konto i kliknij Datalogger przycisk. Kliknij przycisk „+” w prawym górnym rogu

strony dataloager

② Zgodnie z instrukcjami wpisz informacje do zakończenia dodawania rejestratora danych

Numer PN to usytuowany obok urządzenie maszynowe etykieta. (Hasło początkowe: 12345678)

2,1 Pobierz aplikację

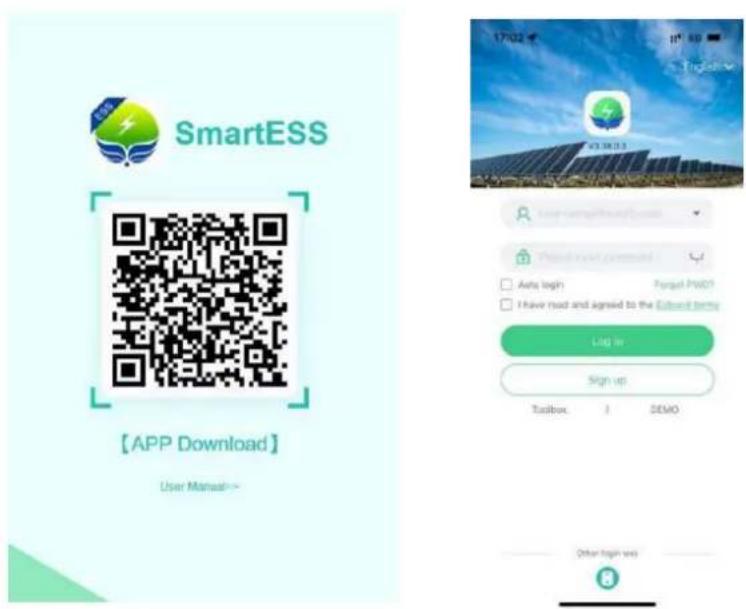

(1) Zeskanuj kod QR i pobierz aplikację (iPhone App Store; i telefon z systemem Android);
(2) Otwórz aplikację, kliknij przycisk „Rejestracja” i wybierz „ Telefon komórkowy ". Rejestracja" lub " Rejestracja e-mailowa";
(3) Włącz Bluetooth lub WiFi, jak wymagany.

SmartESS 【APP Download】 User Manual>

kolektorem cyfrowym

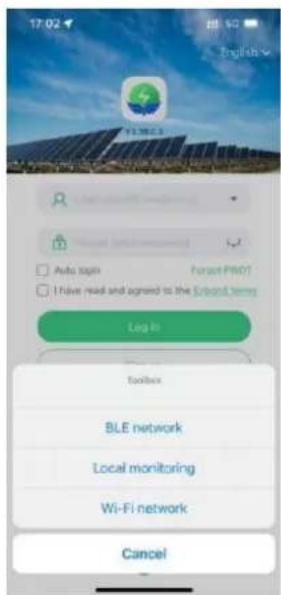

(1) Kliknij „Skrzynka narzędziowa” i wybierz „Sieć BLE “ lub „Wi-Fi”. sieć“ jako wymagany;

(2) Jeśli wybierzesz sieć dystrybucyjną Bluetooth, automatycznie przeskanujesz pobliskie urządzenie.

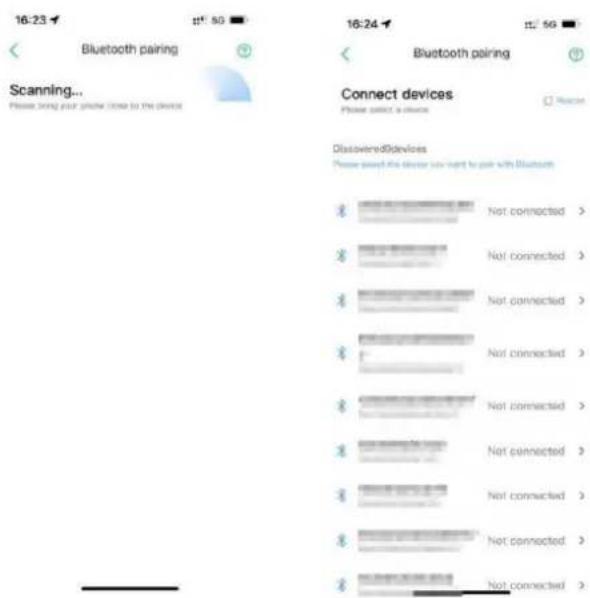

na stronie „Parowanie Bluetooth” znajdź numer PN odpowiadający cyfrowemu kolektorowi, I trz "Łaczyć".

3.3 Sieciowanie Ustawienia

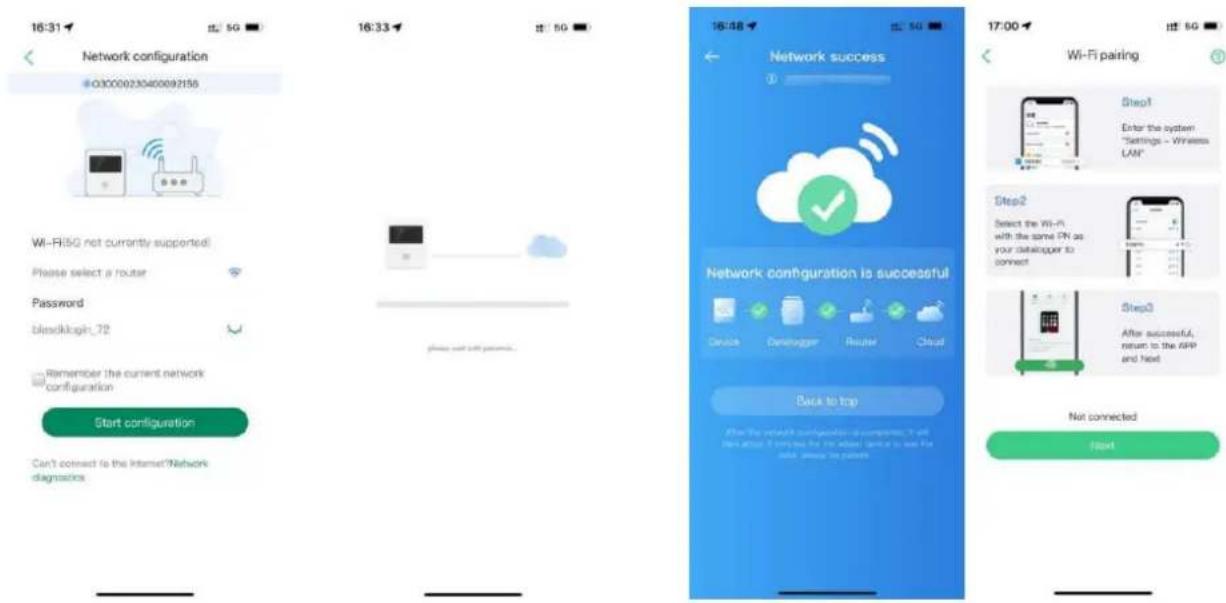

(1) Wybierz odpowiednią sieć WiFi 2.4G zgodnie z wyświetlanymi monitami, wypełnij hasło i kliknij "Start „Łączenie z siecią"; monit na stronie aplikacji dotyczącej sieci dystrybucji WiFi.

Importowany Do Stany Zjednoczone : sanwen Technologia Sp. z o.o.,

apartament 250, 9166 Anaheim miejsce, Ranczo cucamonga, Kalifornia 91730

EC

REP

E- crossstu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Wsparcie techniczne i Certyfikat e-gwarancji Www.vevor. wsparcie com/

VEVOR®

TOUGH TOOLS, HALF PRICE
