Tipo di prodotto	Inverter solare ibrido
Marca	Vevor
Modello	EM3500-24L
Potenza nominale	3500 VA / 3500 W
Tensione di ingresso CA	230 Vca (50/60 Hz)
Tensione di uscita CA	230 Vca ±5% (sinusoidale pura)
Tensione di ingresso PV max.	500 Vcc
Intervallo MPPT PV	60 Vcc - 500 Vcc
Tensione nominale della batteria	24 Vcc
Corrente di carica max (PV+CA)	100 A
Dimensioni (P x L x A)	438 x 295 x 105 mm
Peso netto	6,2 kg
Intervallo di temperatura operativa	-10 °C a 55 °C
Umidità operativa	5 % a 95 % (senza condensa)
Display	Schermo LCD retroilluminato
Comunicazione	RS485, WiFi (antenna inclusa)
Protezioni	Sovraccarico, cortocircuito, surriscaldamento, sovratensione, sottotensione batteria, inversione di polarità
Manutenzione	Pulire con un panno asciutto; controllare periodicamente le connessioni
Riparabilità	Contattare un professionista qualificato; nessuna parte riparabile dall'utente
Garanzia	Garanzia del produttore (vedere condizioni su vevor.com/support)

Domande frequenti - EM3500-24L Vevor

Come installare l'inverter Vevor EM3500-24L?

Fissare l'apparello su una superficie non combustibile, verticalmente. Rispettare le distanze di ventilazione. Collegare prima la batteria con un interruttore, poi l'ingresso CA, l'uscita CA e infine i pannelli solari. Tutti i cablaggi devono essere eseguiti da un elettricista qualificato.

Quale tipo di batteria utilizzare con questo inverter?

Utilizzare una batteria al piombo (AGM, GEL, allagata) o al litio compatibile, con una tensione nominale di 24 V. La capacità raccomandata è di almeno 100 Ah. Per il litio, è necessario configurare il tipo di batteria nel programma 05.

Come regolare la priorità delle fonti di alimentazione?

Premere il tasto ENTER per 3 secondi per entrare nella modalità parametro. Utilizzare le frecce per selezionare il programma 01. Scegliere tra Rete prima, Solare prima o Priorità SBU (solare, batteria, rete). Confermare con ENTER.

Cosa fare se lo schermo LCD non mostra nulla?

Verificare che la batteria sia collegata correttamente e che la sua tensione sia sufficiente (almeno 23 V per avviare). Assicurarsi che la polarità sia rispettata. Se il problema persiste, ricaricare o sostituire la batteria.

Come collegare i pannelli solari?

Collegare i pannelli in serie per raggiungere una tensione MPPT tra 60 V e 500 V. Rispettare la polarità e utilizzare un interruttore CC tra i pannelli e l'inverter. La potenza totale dei pannelli non deve superare 4000 W per questo modello.

Cosa significa il codice di errore 07 sullo schermo?

Il codice 07 indica un sovraccarico: l'inverter ha funzionato a oltre il 110% della sua potenza nominale per troppo tempo. Ridurre il carico collegato o spegnere alcuni dispositivi.

Posso utilizzare l'inverter senza pannelli solari?

Sì, l'inverter funziona come un semplice convertitore batteria/CA e caricabatterie di rete. I pannelli solari sono opzionali per la produzione di energia rinnovabile.

Come configurare la tensione di carica per una batteria al litio?

Nel programma 05, selezionare LIB (litio senza comunicazione) o LI2 per Pylontech. Impostare la tensione di carica di bulk (programma 26) secondo le specifiche del BMS, generalmente 0,5 V al di sotto della tensione massima di carica.

Cosa fare se l'inverter passa costantemente in modalità batteria mentre la rete è presente?

Verificare il programma 01: se Solare prima o Priorità SBU è selezionato e la batteria è sufficientemente carica, l'inverter potrebbe privilegiare la batteria. Cambiare in Rete prima se si desidera utilizzare la rete in priorità. Verificare anche la soglia di ritorno alla rete (programma 12).

Come pulire e mantenere l'inverter?

Scollegare tutte le fonti di alimentazione prima della pulizia. Utilizzare un panno asciutto e morbido per rimuovere la polvere dal contenitore e dallo schermo. Non utilizzare mai liquidi. Controllare periodicamente le connessioni e le ventole.

MANUALE UTENTE EM3500-24L Vevor

Supporto tecnico e certificato di garanzia elettronica

Noi continuiamo a essere impegnati a fornirvi utensili a prezzi competitivi.

"Salva metà", "Metà prezzo" o qualsiasi altra simile espressione usata da noi rappresenta solo una

stima di risparmio che potreste ottenere acquistando alcuni utensili da noi rispetto ai marchi superiori e non significa necessariamente che copra tutte le categorie di utensili offerti da noi. Vi

chiediamo gentilmente di verificare attentamente quando effettuate un ordine con noi per assicurarvi che

stiate realmente risparmiando la metà rispetto ai marchi superiori.

MODELLO: EM 3500-24L / EM 6200-48L

Avete domande sul prodotto? Avete bisogno di supporto tecnico? Per favore contattateci gratuitamente:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali. Si prega di leggere attentamente tutto il manuale di istruzioni

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al

prodotto che avete ricevuto. Per favore perdonateci se non vi informiamo in anticipo di eventuali aggiornamenti tecnologici o software sui nostri prodotti.

Attenzione - A ridurre IL rischio Di infortunio , utente dov Leggere manuale di istruzioni accuratamente.

Questo il prodotto è soggetto alla disposizione di europeo Direttiva 2012/1/ CE . Il simbolo mostrando UN impennata bidone attraversatoAttraverso indica che il prodotto richiede una separazione rifiutarecollezione In IL europeo unione. Questo si applica al proc e tutti gli accessori contrassegnato con questo simbolo. prodotto s contrassegnato come come Maggio non Essere scartato con normale domestico sciupare, ma deve Essere preso A UN collezione punto per riciclaggio elettrico E dispositivi elettronici

AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA Il prodotto è utilizzato in combinazione con una fonte di energia permanente (batteria). Anche se l'apparecchiatura è spenta, una tensione elettrica pericolosa può verificarsi ai terminali di ingresso e/o di uscita. Spegnere sempre l'alimentazione e scollegare la batteria prima di eseguire la manutenzione. Il prodotto non contiene parti riparabili dall'utente. Non rimuovere il pannello frontale e non mettere il prodotto in funzione a meno che tutti i pannelli non siano montati. Tutta la manutenzione deve essere eseguita da personale qualificato.

Non utilizzare mai il prodotto in luoghi dove potrebbero verificarsi esplosioni di gas o polvere. Fare riferimento alle specifiche fornite dal produttore della batteria per garantire che la batteria sia adatta all'uso con questo prodotto. Le istruzioni di sicurezza del produttore della batteria devono essere sempre osservate.

AVVERTENZA: non sollevare oggetti pesanti senza assistenza. Installazione

Leggere le istruzioni di installazione prima di iniziare le attività di installazione. Questo prodotto è un dispositivo di classe di sicurezza I (fornito con un

terminale di terra per scopi di sicurezza). I suoi terminali di ingresso e/o uscita in corrente alternata devono essere provvisti di messa a terra ininterrotta per motivi di sicurezza. Un punto di messa a terra aggiuntivo è situato sull'esterno del prodotto. Se si può presumere che la protezione di messa a terra sia danneggiata, il prodotto deve essere rimosso dal

funzionamento e impedito di essere rimesso in funzione accidentalmente; contattare personale di manutenzione qualificato.

Assicurarsi che i cavi di connessione siano provvisti di fusibili e interruttori automatici. Non sostituire mai un dispositivo di protezione con un componente di tipo diverso. Fare riferimento al manuale per la parte corretta.

Controllare prima di accendere il dispositivo se la tensione di alimentazione disponibile è conforme alle impostazioni di configurazione del prodotto come descritto nel manuale.

Assicurarsi che l'apparecchiatura sia utilizzata nelle corrette condizioni di funzionamento. Non operare mai in un ambiente umido o polveroso.

Garantire che ci sia sempre spazio libero sufficiente attorno al prodotto per la ventilazione e che le aperture di ventilazione non siano ostruite.

Installare il prodotto in un ambiente resistente al calore. Assicurarsi quindi che non ci siano sostanze chimiche, parti in plastica, tende o altri tessuti, ecc. nelle

immediate vicinanze dell'apparecchiatura. Trasporto e stoccaggio

Per lo stoccaggio o il trasporto del prodotto, assicurarsi che l'alimentazione di rete e i cavi della batteria siano scollegati.

Nessuna responsabilità può essere accettata per danni in transito se l'apparecchiatura non è trasportata nella sua confezione originale.

Conservare il prodotto in un ambiente asciutto; la temperatura di stoccaggio dovrebbe essere compresa tra -10 °C e 50 °C.

Fare riferimento al manuale del produttore della batteria per informazioni su trasporto, stoccaggio, carica, ricarica e smaltimento della batteria.

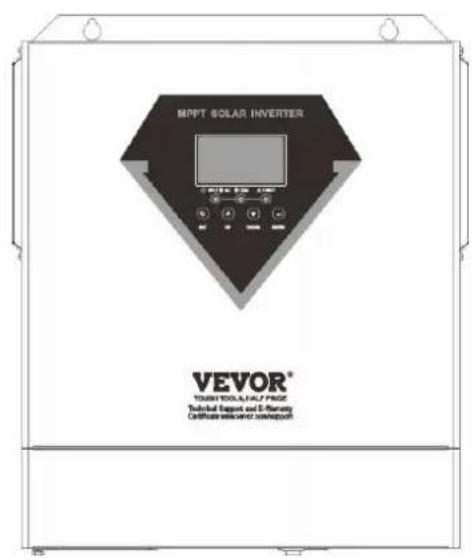

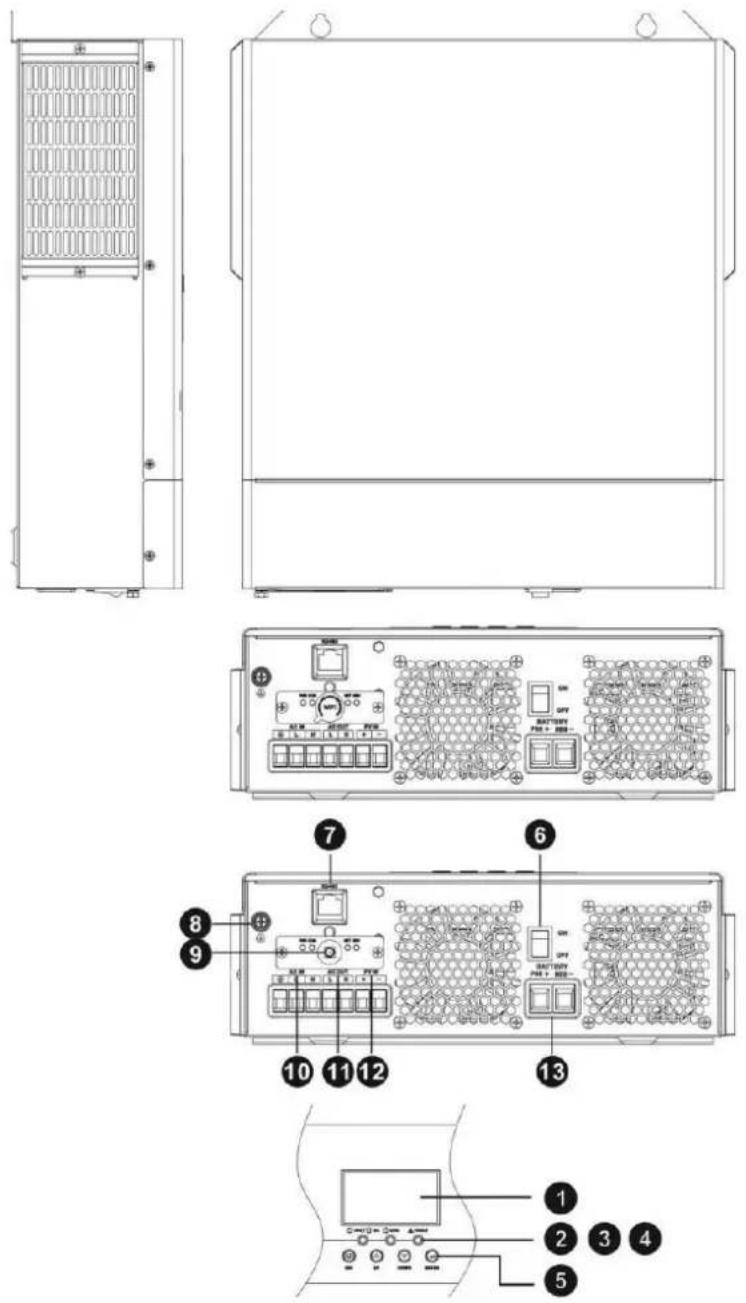

PANORAMICA DEL PRODOTTO

1. Schermo LCD
2. Stato indicatore
3. Ricarica indicatore
4. Colpa indicatore
5. Funzione pulsanti
6. Potere acceso / spento interruttore porta
7. Comunicazione RS 48
8. Messa a terra
9. Wifi antenna porta
10. Corrente alternata ingresso
11. Corrente alternata produzione
12. Fotovoltaico ingresso
13. Batteria ingresso

INSTALLAZIONE

Disimballaggio e ispezione

Prima dell'installazione, si prega di ispezionare l'unità. Assicurarsi che nulla all'interno del pacchetto sia danneggiato. Si dovrebbero ricevere i seguenti elementi all'interno del pacchetto:

1. Unità x 1
2. Manuale utente x 1
3. Antenna Wi-Fi x 1

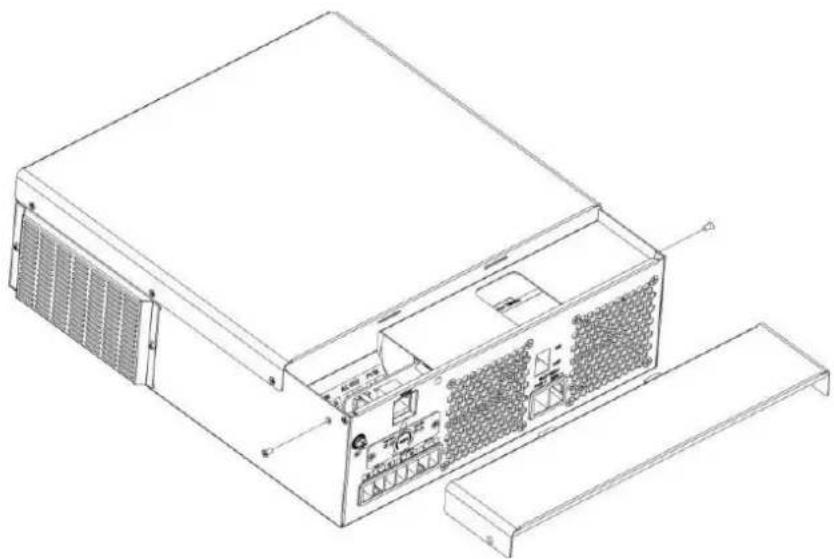

Preparazione

Prima di collegare tutti i cablaggi, rimuovere la copertura inferiore svitando le due viti come mostrato sotto.

Montaggio dell'unità

Considerare i seguenti punti prima di selezionare dove installare:

1. Non montare l'inverter su materiali da costruzione infiammabili.
2. Montare su una superficie solida.
3. Installare questo inverter a livello degli occhi per permettere allo schermo LCD di essere sempre leggibile.
4. La temperatura ambiente dovrebbe essere tra 0°C e 55°C per garantire un funzionamento ottimale.
5. La posizione di installazione consigliata è essere attaccato verticalmente al muro.

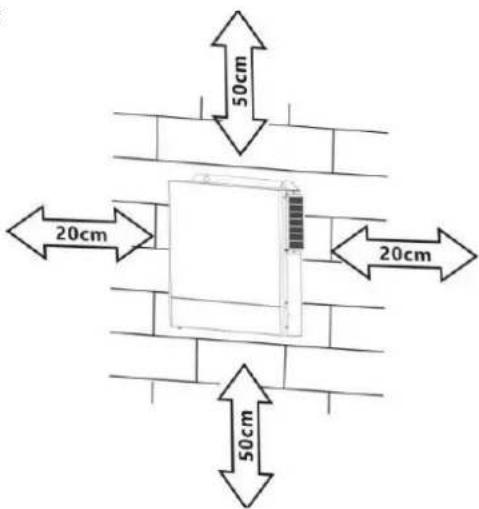

6. Assicurati di tenere altri oggetti e superfici come mostrato nel diagramma a destra per garantire una sufficiente dissipazione del calore e di avere abbastanza spazio per la rimozione dei fili.

ADATTO PER MONTAGGIO SU CALCESTRUZZO O SOLO ALTRE SUPERFICI NON COMBUSTIBILI.

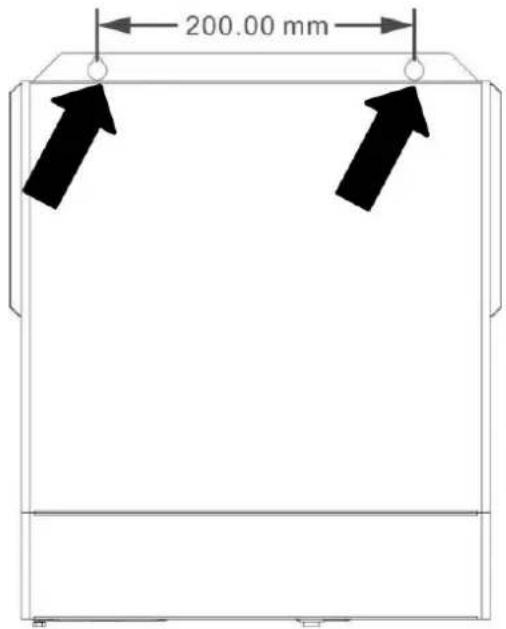

Installare l'unità avvitando tre viti. È raccomandato l'utilizzo di viti M4 o M5.

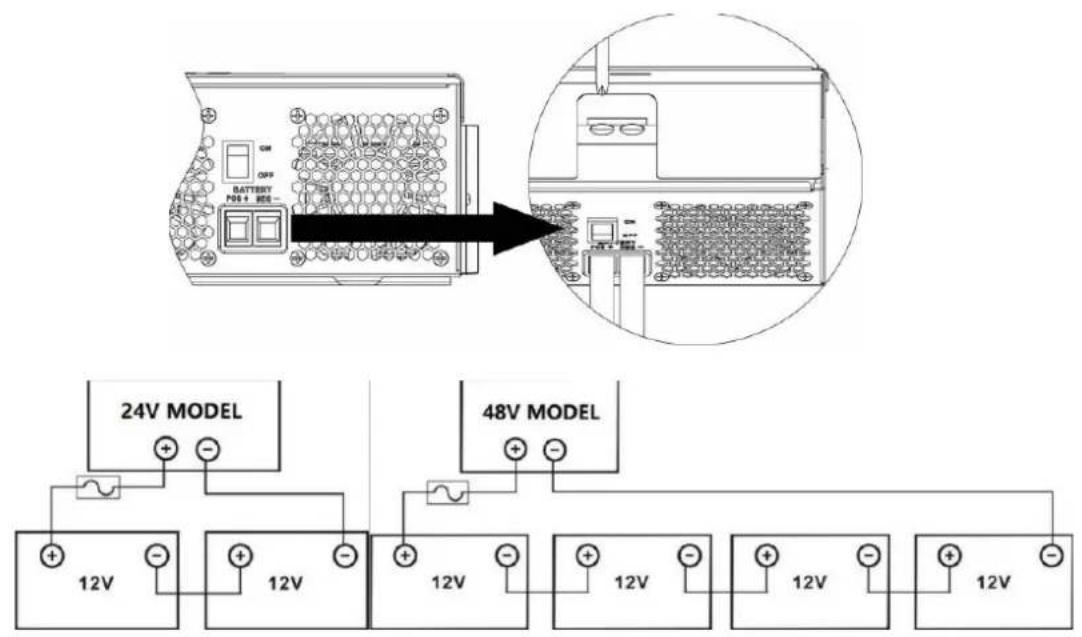

Collegamento della batteria

ATTENZIONE: Per il funzionamento in sicurezza e la conformità alle normative, è necessario installare un dispositivo di protezione da sovracorrente CC separato. Un protettore o dispositivo di disconnessione tra batteria e inverter. Potrebbe non essere richiesto avere un dispositivo di disconnessione in alcune applicazioni, tuttavia, è ancora richiesto avere la protezione da sovracorrente installata. Per favore fare riferimento

all'amperaggio tipico nella tabella sottostante come necessario fusibile o dimensione dell'interruttore.

Lunghezza di spellatura:

ATTENZIONE! Tutti i cablaggi devono essere eseguiti da personale qualificato.

AVVERTIMENTO! È molto importante per la sicurezza del sistema e il funzionamento efficiente utilizzare un cavo appropriato per il collegamento della batteria. Per ridurre il rischio di infortunio, per favore utilizzare la lunghezza di spellatura raccomandata (L2) e la lunghezza di stagnatura (L1)

come sotto.

Raccomandato batteria cavo, spogliarello lunghezza (L2) e stagnatura lunghezza (L1):

Modello	Massimo Amperaggio	Batteri a capacità	Filo Misurare	Cavo mm 2	L1 (mm)	L 2 (mm)	Valore di coppia
Potenza: 1500W-24	70A	100 Ah	6 AWG	13.3	3	18	2~3 nanometro
Potenza: 2500W-24	100A	100 Ah	4 AWG	21.15	3	18	2~3 nanometro
Altro Modelli	137A	100 Ah	2 fili	38	3	18	2~3 nanometro

Si prega di seguire i passaggi sottostanti per attrezzo collegamento batteria :

1. Rimuovere il manicotto isolante 18 mm per positivo e cavi negativi basato SU raccomandato lunghezza di spogliatura.
2. Collegare tutti i pacchi batteria come unità richiede. Suo suggerito A utilizzo raccomandato batteria capacità.
3. Inserire batteria cavo in modo piatto in batteria connettore Di invertitore E Fare Sicuro IL bulloni Sono serrato con coppia Di 2-3 Nm. Realizzare Sicuro polarità A Entrambi IL batteria E l'inverter / carica È correttamente collegato e i cavi della batteria sono ben serrati avvitato a IL connettore della batteria.

ATTENZIONE: Shock PericoloL'installazione deve essere eseguito con la dovuta cura A alto tensione della batteria In se

ATTENZIONE!! Fare non mettere nulla tra il piatto parte del terminale dell'inverter Altrimenti, il surriscaldamento può verificarsi.ATTENZIONE!! Fare non applicare sostanze antiossidanti sui terminali prima che i terminali siano collegati saldamente.ATTENZIONE!! Prima rendendo la finale Connessione o chiusura CC corrente continua interruttore/sezionatore, assicurati che il positivo (+) debba Essere collegato A positivo (+) E negativo (-) dovere Essere collegato A negativo (-).

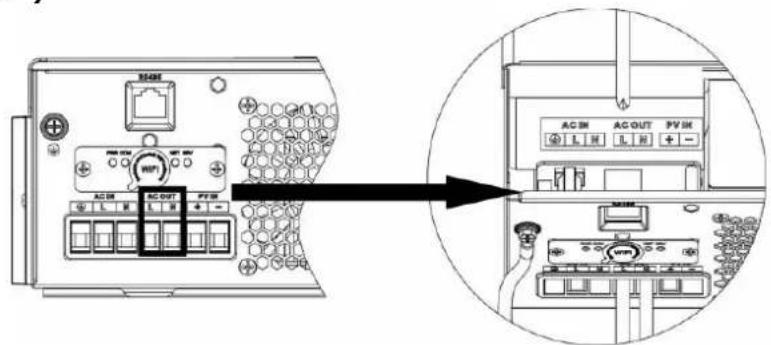

Collegamento ingresso/uscita CA

ATTENZIONE!! Prima collegamento A Corrente alternata ingresso energia fonte, Per favore installare UN separato Corrente alternata interruttore fra invertitore E Corrente alternata ingresso energia fonte. Questo Volere garantire IL invertitore Potere Essere in modo sicuro disconnesso durante manutenzione E completamente protetto da Sopra attuale Di Corrente alternata ingresso. IL raccomandato specifica Di Corrente alternata interruttore È 50A. ATTENZIONE !! C'è Sono due terminale blocchi con "IN" e "OUT" marcature. Per favore Fare NON mis - collega input e output connettori.

ATTENZIONE! Tutti i cablaggi dovere essere eseguito da un qualificato personale.

ATTENZIONE! È molto importante per la sicurezza del sistema e efficiente operazione A utilizzo appropriato cavo per Una C ingresso connessione. Per ridurre rischio di lesioni, si prega di utilizzare il corretto cavo consigliato misurare COME sotto.

Requisiti di cavi suggeriti per cavi CA

Modello	Misura	Valore di coppia
1,5 KVA	Cavo AWG 12	1.4~ 1,6 Nm
2,5KVA / 3,5KVA	Cavo AWG 10	1.4~ 1,6 Nm
5,5KVA / 6,2KVA	8 AWG	1.4~ 1,6 Nm

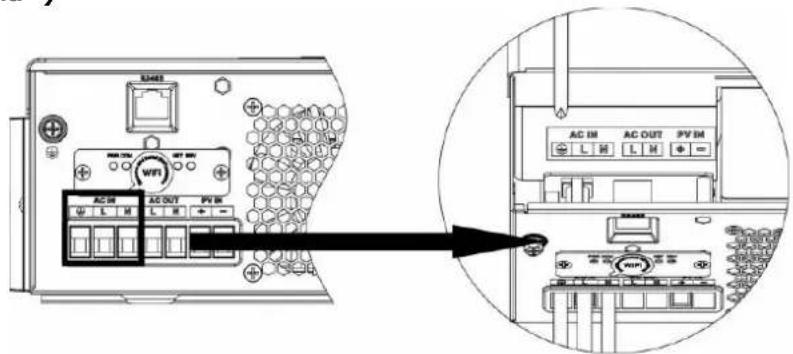

Si prega di seguire i passaggi sottostanti per implementare AC ingresso/uscita connessione:

1. Prima fabbricazione Corrente alternata ingresso / uscita connessione, Essere Sicuro A aprire corrente continua protettore O sezionatore Primo.
2. Rimuovi isolamento manica 10 millimetri per sei conduttori . E accorciare fase L E neutro conduttore N : millimetri
3. Inserire i fili di ingresso della corrente alternata secondo la polarità indicata sul terminale, bloccare e stringere le viti dei terminali. Assicurarsi di collegare per primo il conduttore di protezione PE.

Terra (giallo-verde)

L → LINEA (marrone o nero)

N → Neutro (blu)

Assicurarsi che la fonte di alimentazione CA sia scollegata prima di tentare di cablare l'unità.

1. Quindi, inserire i fili di produzione della corrente alternata secondo la polarità indicata sul terminale e stringere le viti dei terminali. Essere sicuri di collegare il conduttore di protezione PE

per primo.

Terra (giallo-verde)

L → LINEA (marrone o nero)

N → Neutro (blu)

1. Assicurarsi che i fili siano saldamente connessi.

ATTENZIONE: Elettrodomestici come il condizionatore d'aria necessitano di almeno 2-3 minuti per riavviarsi, perché è necessario avere abbastanza tempo per bilanciare il gas refrigerante nei circuiti. Se si verifica un'interruzione di corrente e questa si riprende in poco tempo, causerà danni ai tuoi elettrodomestici collegati. Per prevenire questo tipo di danno, controlla presso il produttore del condizionatore d'aria se è dotato di funzione di ritardo temporale prima dell'installazione. Altrimenti, questo inverter/caricabatterie attiverà la protezione da sovraccarico e interromperà l'uscita per proteggere il tuo apparecchio, ma a volte può comunque causare danni interni al condizionatore d'aria.

Collegamento FV

ATTENZIONE: Prima di connettersi ai moduli fotovoltaici, installare separatamente un interruttore del circuito a corrente continua tra l'inverter e i moduli fotovoltaici.

ATTENZIONE! Tutti i cablaggi devono essere eseguiti da personale qualificato.

ATTENZIONE! Molto importante per la sicurezza del sistema e il funzionamento efficiente: utilizzare un cavo appropriato per la connessione del modulo fotovoltaico. Per ridurre il rischio di lesioni, si prega di utilizzare il cavo di misura appropriato consigliato come sotto.

Modello	Amperaggio tipico	Cavo Misurare	Coppia
1,5 KVA	15A	Cavo AWG 1	1,4~1,6 nanometro
2,5 KVA	15A	Cavo AWG 1	1,4~1,6 nanometro
3,5 KVA	15A	Cavo AWG 1	1,4~1,6 nanometro
5,5 KVA	18A	Cavo AWG 1	1,4~1,6 nanometro
6,2 KVA	27A	Cavo AWG 1	1,4~1,6 nanometro

Selezione del modulo fotovoltaico:

Quando si selezionano correttamente i moduli fotovoltaici, si prega di assicurarsi di considerare i seguenti parametri:

1. La tensione a circuito aperto (Voc) dei moduli fotovoltaici non deve superare la tensione massima a circuito aperto del vettore fotovoltaico dell'invertitore.
2. La tensione a circuito aperto (Voc) dei moduli fotovoltaici deve essere superiore alla tensione minima della batteria.

Ricarica solare Modalità
MODELLO INVERTER	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Massimo Tensione a circuito aperto del pannello fotovoltaico	500 CC
Pannello fotovoltaico Tensione MPPT Allineare	60 V CC ~500 V CC
Massimo CORRENTE DI INGRESSO F	15A	15A	15A	18A	27A

Prendere il modulo fotovoltaico da 450 Wp e 550 Wp come esempio. Dopo aver considerato i due parametri sopra, le configurazioni del modulo consigliate sono elencate nella tabella sotto.

Solare PannelloSpecifiche . ( rifermento )- Potenza 450 W- Vmp : 34,67 V- Imp : 13.82A-Voc : 41,25 Vcc- ISC: 12,98A	INGRESSO SOLARE	Quantità di pannelli	Totale ingresso energia	Invertitore Modello
	2 pz. In seriale	2 pz.	900 L'	1,5KVA -6,2KVA
	3 pz. In seriale	3 pz.	1.350 Potenza
	4 pz. In seriale	4 pz.	1.800 Watt
	5 pz. In seriale	5 pz.	2.250 Watt
	6 pz. In seriale	6 pz.	2.700 Watt
	7 pz. In seriale	7 pz.	3.150 Potenza
	8 pz. In seriale	8 pz.	3.600 Watt
	9 pz. In seriale	9 pz.	4.050 Lenti
	10 pz. In seriale	10 pz.	4.500 Watt	5,5KVA -6,2KVA
	11 pz. In seriale	11 pz.	4.950 Potenza
	12 pz. In seriale	12 pz.	5.400 W
	6 pezzi In seriale E 2 set In parallel	12 pz.	5.400 W	6,2 KVA
	7 pezzi In seriale E 2 set In parallel	14 pz.	6.300 watt
Solare PannelloSpecifiche . ( riferimento )- Potenza 550 W- Vmp : 42,48 V- Imp : 12,95A-Voc : 50,32 Vcc- ISC: 13.70A	INGRESSO SOLARE	Quantità di pannelli	Totale ingresso energia	Invertitore Modello
	2 pz. In seriale	2 pz.	900 L'	1,5KVA -6,2KVA
	3 pz. In seriale	3 pz.	1.650 Potenza
	4 pz. In seriale	4 pz.	2.200 Watt
	5 pz. In seriale	5 pz.	2.750 Potenza
	6 pz. In seriale	6 pz.	3.300 Watt
	7 pz. In seriale	7 pz.	3.850 watt
	8 pz. In seriale	8 pz.	4.400 watt	5,5KVA -6,2KVA
	9 pz. In seriale	9 pz.	4.950 Potenza
	4 pezzi In seriale E 2 set In parallel	8 pz.	4.400 watt	6,2 KVA
	5 pezzi In seriale E 2 set In parallel	10 pz.	5.500 Watt
	6 pezzi In seriale E 2 set In parallel	12 pz.	6.600 watt

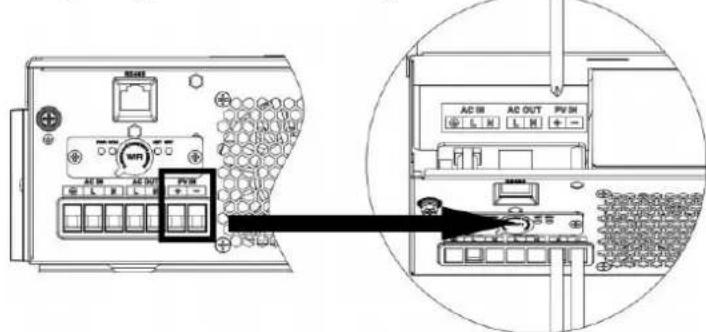

Connessione del filo del modulo fotovoltaico:

Si prega di seguire i passaggi sottostanti per implementare la connessione del modulo fotovoltaico:

1. Rimuovere la guaina isolante per 10 mm sui conduttori positivo e negativo.
2. Controllare la corretta polarità del cavo di collegamento dai moduli fotovoltaici e dai connettori di ingresso PV. Quindi, collegare il polo positivo (+) del cavo di collegamento al polo positivo (+) del connettore di ingresso fotovoltaico. Collegare il polo negativo (-) del cavo di collegamento al polo negativo (-) del connettore di ingresso fotovoltaico.

1. Assicurarsi che i fili siano collegati saldamente.

Assemblaggio finale

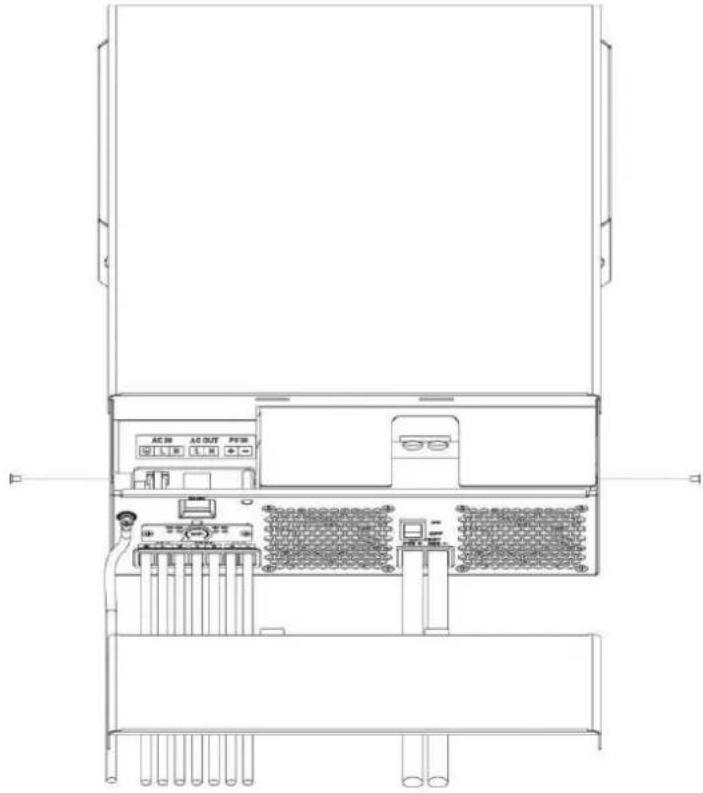

Dopo aver collegato tutti i cavi, si prega di rimettere il coperchio inferiore avvitando le due viti come mostrato sotto.

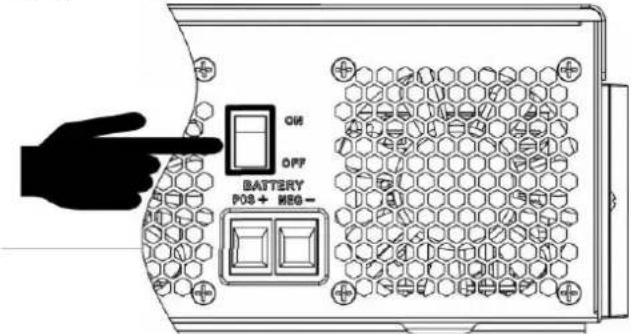

Accensione/spegnimento

Una volta che l'unità è stata installata correttamente e le batterie sono collegate correttamente, basta premere l'interruttore di accensione/spegnimento (situato sul pannello) per accendere l'unità.

Pannello di funzionamento e visualizzazione

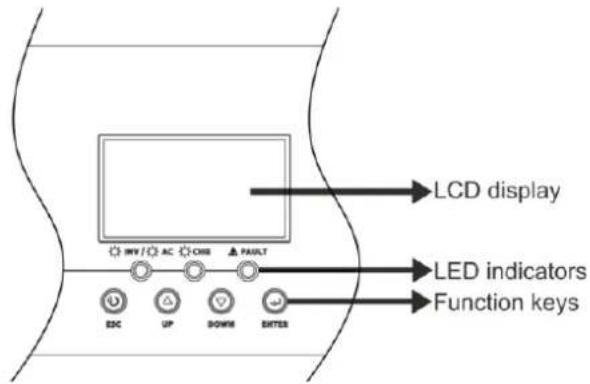

Il pannello di funzionamento e visualizzazione, mostrato nel grafico sottostante, si trova sul pannello anteriore dell'inverter. Include tre indicatori, quattro tasti funzione e un display LCD che mostra lo stato operativo e le informazioni sulla potenza in ingresso/uscita.

Indicatore LED			Messaggi
AC/INV	Verde	Solido SU	Produzione è alimentato di utilità In Linea model e.
		Lampeggi ante	Produzione È alimentato di batteria O Fotovoltaico batteria modalità .
CHG	Verde	Solido SU	La batteria è completamente carica caricato.
		Lampeggi ante	La batteria è ricarica.
ΔGUASTO	Rosso	Solido SU	Si verifica un errore nel inverter.
		Lampeggi ante	Si è verificata una condizione di avviso nel inveri

Tasti funzione

Funzione Chiave	Descrizione
ESC	Per uscire collocamento modalità
SU	Per andare a precedente selezione
GIÙ	Per andare a Prossimo selezione
ENTRARE	Per confermare la selezione in collocamento modalità O entrare collocamento modalità

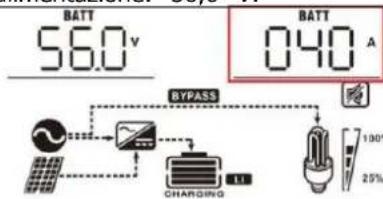

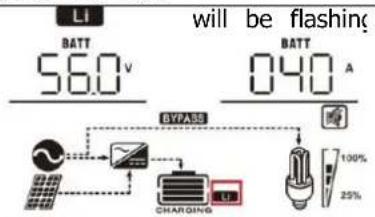

Impostazione LCD

Dopo aver premuto e tenuto premuto il pulsante INVIO per 3 secondi, l'unità entra in modalità di impostazione. Premere i pulsanti "SU" o "GIÙ" per selezionare i programmi di impostazione. Quindi, premere il pulsante "INVIO" per confermare la selezione o il pulsante ESC per uscire.

Programmi di impostazione:

Programma	Descrizione	Opzione selezionabile
01	Sorgente di uscita priorità: A configurare potenza di carico fonte priorità	Utilità Primo ( predefinito )	L'utilità fornirà energia A IL carica come prima priorità.Solare e l'energia della batteria sa fornire energia a IL carichi soltanti quando l'utilità energia È non disponibile.
		Prima l'energia solare	Energia solare fornisce potere di i carichi COME Primo priorità.Se l'energia solare è non sufficienti Apotenza tutto connesso carichi,l'energia della batteria fornirà energia i carichi al Stesso tempo.Utilità fornisce potere al carichi solo quando qualcuno condizione succede:- Energia solare È non disponibile- La tensione della batteria scende a tensione di avviso di basso livello o l' impostazione punto In programma 12.
		SBU priorità	Energia solare fornisce potere di i carichi COME Primo priorità.Se l'energia solare è non sufficiente A potenza tutto connesso carichi, batteria l'energia fornirà potere al carichi al nello stesso momento.Utilità fornisce potere al carichi solo quando la tensione della batteria scende a o tensione di avviso di basso livello o il collocamento punto In programma 12.L'energia solare è caricato Primo E poi il potere al carichi.Se l'energia solare è non sufficiente A potenza tutto connesso carichi, Utilità l'energia fornirà potere al carichi al nello stesso momento.Se l'energia solare è sufficiente per Tutto collegato carichi e caricabatteria, l'energia solarePotevo feedback alla grigliaSe l'energia solare è non sufficiente A potenza tutto connesso carichi, utilità l'energia fornirà potere al carichi al nello stesso momento.
02	Ricarica massima corrente: Per configurare il totale corrente di carica per solare e utilità caricabatterie.Corrente di carica massima = utilità corrente di carica + solare corrente di carica)	60A ( predefinito )	Se selezionato, addebito accettabile la gamma attuale sarà Essere da Max. CA corrente di carica a Cari massimaattuale Di SPECIFICHE , Ma Esso non dovrebbe essere inferiore alla corrente di carica CA (programma) 11 )
03	Ingresso CA voltaggio allineare	Elettrodomestici (predefinito)	Se selezionato, ingresso CA accettabile intervallo di tensione Volere Essere entro 90-280 V CA.
		UPS	Se selezionato, ingresso CA accettabile voltaggio la gamma sarà essere dentro 170-280 V CA.
		Generatore	Se selezionato, tensione di ingresso CA accettabile allineare Volere Essere entro 170- 280 V CA E compatibile con generatori .Non te: Poiché i generatori sono instabile, forse il produzione Di l'inverter sarà instabile pure.
05	Tipo di batteria	Assemblea generale annuale (predefinito)	Allagato OS FLD
		Definito dall'utente	Se È selezionato "Definito dall'utente", tensione di carica della batteria e Basso La tensione di interruzione CC può Essere impostato su in programma 26, 27 e 29.
			Supporto PILONE Stati Uniti 2000 Protocollo
			Versione 3.5
			Comunicazione standardProtocollo invertitore di forma fornitore
		Batteria al litio senza comunicazione	Se “LIB” è selezionato, il bat valore predefinito è adatto per liti batteria senza comunicazione tensione di carica della batteria e Basso corrente continua la tensione di interruzione può essere impostato su In programma 26,27 E 29.
06	Riavvio automatico quando sovraccarico si verifica	Riavvia disabilita	Abilita riavvio (predefinito)
07	Riavvio automatico Quando Sopra si verifica la temperatura	Riavvia disabilita	Abilita riavvio (predefinito)
08	Tensione di uscita	220V	230V ( predefinito )
		240V
09	Frequenza di uscita	Frequenza 50 Hz ( predefinito )	Frequenza 60 Hz
10	Auto bypass Quando selezionando "aut", Se la rete elettrica energia è normale, verrà automaticamente bypassare,anche se il interruttore è spento.	manuale(predefinito)	auto
11	Massima utilità carica attuale	30A ( predefinito )Se selezionato, l'intervallo di corrente di carica accettabile s Essere entro 2- Corrente di carica AC massima di SPECIFICI
12	Impostazione della tensione punto torna all'utilità fonte quando si seleziona "SBU priorità" o " Solare prim" in programma 01.	48 Volt modelli (programma 5 È non (Liberazione) :46 definito )Collocamento allineare È da 44,0 V A 57,2 Volt per 48 v modello , Ma il valore massimo di impostazione deve essere inferiore al valore di programma13.48 Volt modelli (programma 5 È (Liberazione) :52V (ito )Collocamento allineare È da 44,0 V A 57,2 Volt per 48 v modello , Ma il valore massimo di impostazione deve essere inferiore al valore di programma13.
		24 Volt modelli (il programma 5 è non (Liberazione) edefinito )Collocamento allineare È da 22,0 V A 28,6 Volt per 24 vol modello , Ma Il valore massimo di impostazione deve essere inferiore al valore di programma13.24 Volt modelli (programma 5 È (Liberazione) :26V (ito )Collocamento allineare È da 22,0 V A 28,6 Volt per 24 vol modello , Ma Il valore massimo di impostazione deve essere inferiore al valore di programma13.
13	Impostazione del punto di tensione Indietro alla batteria modalità Quando selezionando "Priorità SBU" o "Prima l'energia solare" programma 01.	Batteria completamente carica (predefinito)	48 Volt modelli : Collocamento allineare È da 48 Vo A pieno (IL valore Di programma 26-0,4V ma il valore massimo di impostazione dovere Essere più di IL valore Di programma 12.24 Volt modelli : Collocamento allineare È da 24 Vo A pieno (IL valore Di programma 26-0,4V ma il valore massimo di impostazione dovere Essere più di IL valore Di programma 12.
16	Fonte del caricabatterie priorità:Per configurare caricabatteria fonte priorità	Se questo l'inverter/caricabatterie funziona in linea, In standby o Colpa modalità, la fonte del caricabatterie può Essere programmato come sotto:
		Prima l'energia solare	L'energia solare caricherà batteria come primo priorità.L'utilità addebiterà batteria solo quando energia solare È non disponibile.
		Solare e Utilità ( predefinito )	Energia solare e l'utilità sarà carica batteria allo stesso tempo tempo .
		Soltanto Solare	L'energia solare sarà essere il soltantofonte del caricabatterie NO materia utilità È disponibile o non.
		Se questo l'inverter/caricabatterie funziona in modalità batteria, soltanto solare energia può caricare batteria. Solarel'energia si caricherà batteria se è disponibile E sufficiente.
18	Cicalino modalità	Modalità 1nd1	Cicalino muto
		Modalità 2nd2	Il cicalino suona Quando IL ingresso modifiche alla fonte o Là È UNavviso specifico o colpa
		Modalità 3nd3	Il cicalino suona Quando Là ÈUN avviso specifico o colpa
		Modalità 4 ( predefinita )nd4	Il cicalino suona Quando Là ÈUN colpa
19	Auto tornare a visualizzazione predefinita schermo	Ritorna al valore predefinito display schermo (predefinito)	Se selezionato, no questione Come utenti cambiare lo schermo di visualizzazione, Esso Voleretornare automaticamente a predefinitoschermo di visualizzazione ( Tensice di ingresso /tensione di uscita) dopo NOPulsante è premuto per 1 minuto
		Rimani a ultima schermata	Se selezionato, lo schermo del display Volere rimanere al più tardi schermo utente Finalmente interruttori.
20	Controllo della retroilluminazione	Retroilluminazione accesa (predefinito )	Retroilluminazione disattivata20LOF
23	Sovraccarico bypassare: Se abilitato, il l'unità verrà trasferita A linea modalità Se si verifica un sovraccarico In batteria modalità.	Disabilita bypass	Abilita bypass (predefinito)
25	Identificazione Modbus Collocamento	Modbus ID Collocamento Allineare : 001 (predefinito) ~247
26	Tensione di carica in massa(Curriculum Vitae voltaggio)	Se autodefinito è selezionato nel programma 5, questo programma Potere Essere impostatosu. Ma il valore di impostazione deve Essere più di O uguale al valore del programma 27. Incremento Di ogni clic È 0,1 V.24 Volt modelli (programma 5 È non Lib): Predefinito 28,2 collocamento allineare è da 24,0 VA 31,0 V,24 Volt modelli (programma 5 È Lib): Impostazione predefinit 28,2 V allineare È da 24,0 VA 29,0 V,48 Volt modelli (programma 5 È non Lib): Predefinito 56,4 collocamento allineare è da 48,0 VA 62,0 V.48 Volt modelli (programma 5 È Lib): Impostazione predefinit 56,4 V allineare È da 48,0 VA Tensione di alimentazione: 58,0
27	Carica galleggiante voltaggio	Se autodefinito è selezionato nel programma 5, questo programma Potere Essere impostato su.24 Volt modelli (programma 5 È non Lib) predefinito collocamento: Impostazione 27.0V allineare È da 24,0 Volt A IL valore Di programma 26 24 Volt modelli (il programma 5 è Lib) predefinito collocamento:Impostazione 28.2.0V allineare È da 24,0 Volt A IL valore Di programma 2648 Volt modelli (il programma 5 è non Lib) predefinito collocamento: Impostazione 54.0V allineare È da 48,0 Volt A IL valore Di programma 26 48 Volt modelli (il programma 5 è Lib) predefinito collocamento:Impostazione 56.4.0V allineare È da 48,0 Volt A IL valore Di programma 26
29	Basso corrente continua tensione di interruzione	Se autodefinito è selezionato nel programma 5, questo programma Potere Essere impostato su. Il valore dell'impostazione deve essere meno rispetto al valore Di programma12.Incremento Di ogni clic è 0,1 V. Basso corrente continua tagliare voltaggio Volere Essere fisso per impostare il valore non importa percentuale di carico È collegato.24 Volt modelli predefinito (programma 5 è non(Liberazione) collocamento: Impostazione 21.0v allineare È da 20,0 Volt A 27,0 V24 Volt modelli predefinito (programma 5 èImpostazione LIB): Impostazione 25.0v allineare È da 20,0 Volt A 27,0 V48 Volt modelli predefinito (programma 5 è non(Liberazione) impostazione: 42,0 V Impostazione allineare È da 40,0 Volt A 54,0 V48 Volt modelli predefinito (programma 5 èImpostazione LIB): Impostazione 50,0 V allineare È da 40,0 Volt A 54,0 V
32	Tempo di ricarica in	Automaticamente (predefinito):32 AUT	Se selezionato, l'inverter giudicherà questo tempo di ricarica automaticamente.
		5 minimo32 S	L'ambientazione allineare è da 5
	blocco(CurriculumVitae palcoscenico)	900 minimo	minimo A900 min . Incremento Di ogni cli5 minimo
		Se "USE" è selezionato In programma 05, questo programma I Essere impostato su.
33	Equalizzazione della batteria	Equalizzazione della batteria	Disattivazione equalizzazione batteria ( predefinito )
		Se "" allagato " o " definito dall'utente " è selezionato In programma 05, questo programma Potere Essere impostato su .
34	Equalizzazione della batteria voltaggio	24 Volt modelli predefinito ( programma 5 è non Impostazione Li 29,2V.Collocamento allineare È da galleggiante voltaggio ~ 31V.Incremento Di ogni clic È 0,1 V.24 Volt modelli predefinito ( programma 5 è Impostazione Lib ) È 29,2 V. Campo di regolazione È da galleggiante voltaggio Tensione di alimentazione: 29 V. Incremento Di ogni clic è 0,1V.48 Volt modelli predefinito ( programma 5 è non Impostazione Li Tensione di uscita: 58,4 V.Collocamento allineare È da galleggiante voltaggio ~ 62V.Incremento Di ogni clic È 0,1 V.48 Volt modelli predefinito ( programma 5 è Impostazione Lib ) È 58,4 V. Campo di regolazione È da galleggiante voltaggio ~Incremento di 58V Di ogni clic è 0,1V.
35	Batteria equalizzata tempo	60 minuti ( predefinito )	Campo di regolazione È da 0 minimo A Durata: 900 minuti .
36	Batteria equalizzata tempo scaduto	120 minuti ( predefinito )	Campo di regolazione È da Da 0 minuti a900 minimo .
37	Intervallo di equalizzazione	30 giorni ( predefinito )	Collocamento allineare È da 1 A giorni .
39	Equalizzazione attivato immediatamente	Abilitare	Disabilitare ( predefinito )39 AdS
		Se equalizzazione funzione È abilitato In programma 33, questo programma Potere essere impostato. Se "Abilita" è selezionato in questo programma, è per attivare batteria equalizzazione immediatamente E LCD principale pagina Volere mostra “9”. Se è selezionato "Disabilita", verrà annullata la funzione di equalizzazione Fino a Prossimoil tempo di equalizzazione attivato arriva in base al programma 3 impostazione. AQuesto tempo , " " Volerenon essere mostrato In LCD principale pagina ..
			Disattivare l'attivazione automatica ( predefinito )
41	Automaticoattivazioneper litiobatteria		Quando Program05 è selezionato“LIX” come il litio batteria e Quando ILla batteria è non rilevato, il unitàVolere attivare automaticamente il litiobatteria A UN tempo . Se Voi VI Aattivare automaticamente il litiobatteria , tu dovere ricomincia IL unità .
42	Attivazione manuale per litio batteria		Predefinito: disabilita l'attivazione
			Quando Program05 è selezionato "LIX" come il litio batteria, quand ILla batteria è non rilevato, Se vu per attivare il litio batteria a UN tempo , potresti selezionato Esso.
43	Impostazione SOC punto torna all'utilità fonte quando si seleziona "SBU priorità " o " olare primo " in programr 01		Predefinito 50%, 5%~50%Impostabile, ma il minimo collocamento valore deve essere più del valore di programma 45.
44	Impostazione SOC punto torna alla batteria modalità quando si seleziona "SBU priorità " o " Solare primo " in programr 01		Predefinito 95%, 60%~100%Impostabile
45	Basso corrente continua tagliare Socio-Centro		Predefinito 20%, dal 3% al 30% Impostabile, ma il massimo impostazione del valore dovere Essere inferiore al valore di programma 43.
46	Scarico massimo attuale protezione		Predefinito OFFDisattivare la scarica di corrente attuale funzione di protezione
			Disponibile solo in Singolo modello Quando l'utilità è disponibile, Essc giri A utilità modello e scarica della batteria si ferma dopo il scarica della batteria la corrente ha superato il valore impostato. Quando l'utilità È non disponibile, avviso si verifica e scarica della batteria dura dopo I batteria scaricare attuale ha superato il valore impostato.
48	Attivazione del litio tempo	_	Predefinito 6 secondi;Impostato allineare È da 6 s A Anni 300.

EQUALIZZAZIONE DELLA BATTERIA

La funzione di equalizzazione è aggiunta al regolatore di carica. Inverte gli effetti chimici negativi come la stratificazione, una condizione in cui la concentrazione di acido è maggiore sul fondo della batteria che sulla parte superiore. L'equalizzazione aiuta anche a rimuovere i cristalli di solfato che potrebbero essersi accumulati sulle piastre. Se non controllata, questa condizione, chiamata solfatazione, ridurrà la capacità complessiva della batteria. Pertanto, si raccomanda di equalizzare la batteria periodicamente.

- Come applicare la funzione di equalizzazione

È necessario abilitare la funzione di equalizzazione della batteria nel programma di impostazione 33 del monitor LCD prima. Quindi, è possibile applicare questa funzione al dispositivo con uno dei seguenti metodi:

1. Impostare l'intervallo di equalizzazione nel programma 37.
2. Attivare l'equalizzazione immediatamente nel programma 39.

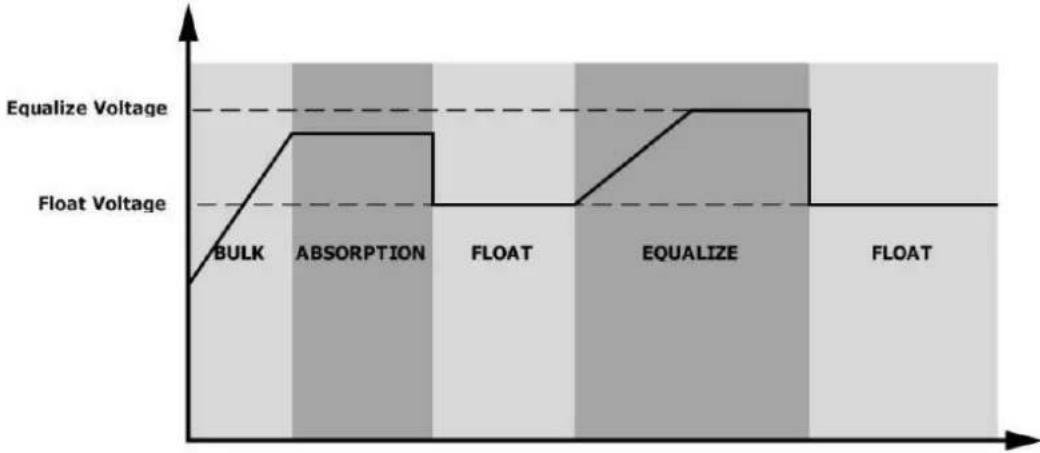

- Quando equalizzare

Nella fase di galleggiamento, quando l'intervallo di equalizzazione dell'impostazione (equalizzazione della batteria ciclo) è arrivato, o l'equalizzazione è attiva immediatamente, il controller inizierà ad entrare nella fase di equalizzazione.

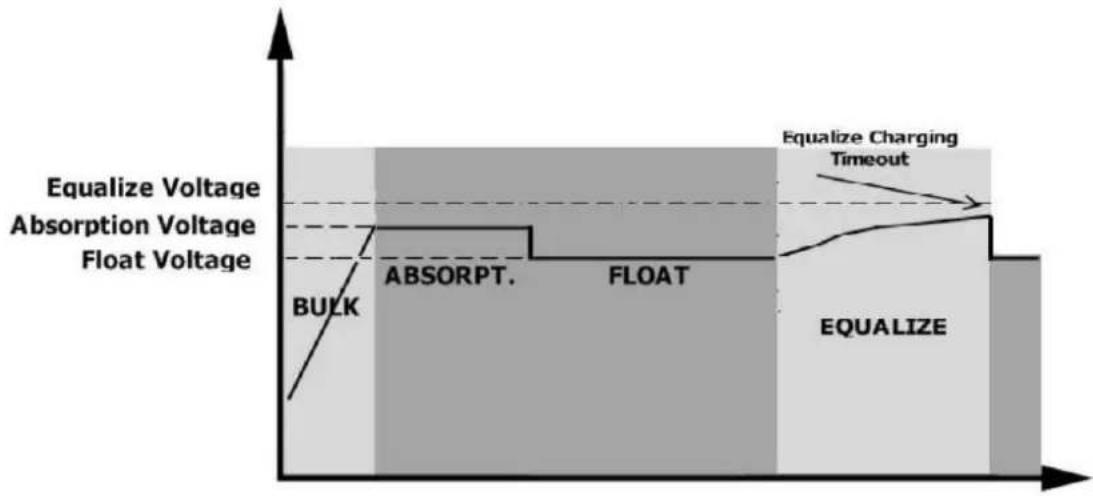

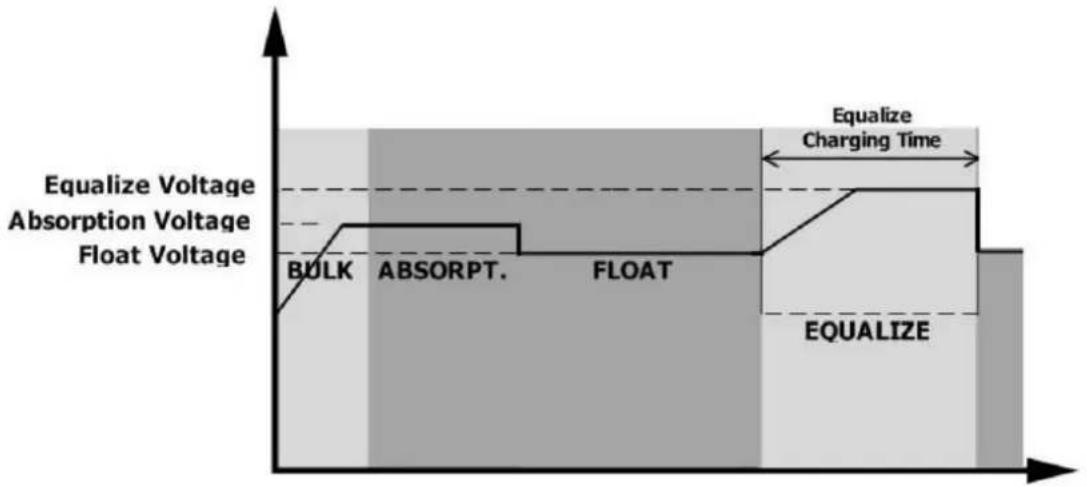

- Equalizza il tempo di ricarica e il timeout

Nella fase di equalizzazione, il controllore fornirà energia per caricare la batteria il più possibile fino a quando la tensione della batteria aumenta alla tensione di equalizzazione della batteria. Poi, la regolazione a tensione costante viene applicata per mantenere la tensione della batteria alla tensione di equalizzazione della batteria. La batteria rimarrà nella fase di equalizzazione fino a quando il tempo di equalizzazione della batteria impostato non è trascorso.

Tuttavia, nella fase di equalizzazione, quando il tempo di equalizzazione della batteria è scaduto e la tensione della batteria non sale al punto di tensione di equalizzazione della batteria, il controllore di carica estenderà il tempo di equalizzazione della batteria fino a quando la tensione della batteria raggiunge la tensione di equalizzazione della batteria. Se la tensione della batteria è ancora inferiore alla tensione di equalizzazione della batteria quando il tempo di equalizzazione impostato è scaduto, il controllore di carica fermerà l'equalizzazione e tornerà alla fase di galleggiamento.

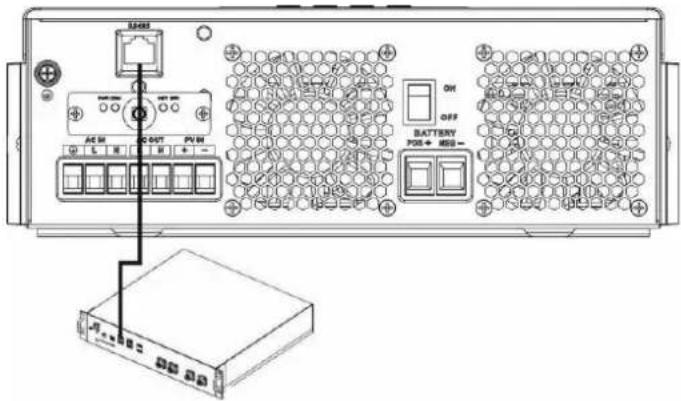

Collegamento della batteria al litio

Se si sceglie una batteria al litio per l'inverter, è consentito utilizzare solo la batteria al litio che abbiamo configurato. Ci sono due connettori sulla batteria al litio: la porta RS485 del BMS e il cavo di alimentazione.

Si prega di seguire i passaggi sottostanti per implementare la connessione della batteria al litio:

1). Assemblare il terminale della batteria in base al cavo batteria raccomandato e alla misura del terminale (come per la batteria al piombo-acido, vedere la sezione Collegamento della batteria al piombo-acido per i dettagli). 2) Collegare l'estremità della porta 485 della batteria alla porta di comunicazione BMS (RS485) dell'inverter.

Fig. 1

Comunicazione e impostazione della batteria al litio

Se si sceglie una batteria al litio, assicurarsi di collegare il cavo di comunicazione BMS tra la batteria e l'inverter. Questo cavo di comunicazione trasmette informazioni e segnali tra la batteria al litio e l'inverter. Queste informazioni sono elencate di seguito:

• Riconfigurare la tensione di carica, la corrente di carica e la tensione di taglio di scarica della batteria secondo i parametri della batteria al litio.
• L'inverter avvia o arresta la carica in base allo stato della batteria al litio.

Collegare l'estremità della porta RS485 della batteria alla porta di comunicazione 485 dell'inverter.

Assicurarsi che la porta RS485 della batteria al litio sia collegata all'inverter pin-to-pin. La comunicazione cavo è all'interno del pacco e la assegnazione dei pin della porta RS485 dell'inverter è mostrata di seguito:

Spillo numero	485 cc Porta
PIN 1	Modello RS485 -B
PIN 2	Modello RS485 -A
PIN 7	Modello RS485 -A
PIN 8	Modello RS485 -B

Dopo la connessione, è necessario terminare e confermare alcune impostazioni come segue:

1) Selezionare il programma 05 come tipo di batteria al litio. 2) Confermare il valore di impostazione dei programmi 41/42/43/44/45.

Nota: I programmi 43/44/45 sono disponibili solo con comunicazione riuscita; essi sostituiranno le funzioni dei programmi 12/13/29. Allo stesso tempo, i programmi 13/12/29 diventano non disponibili.

Schermo LCD

Se la comunicazione tra l'inverter e la batteria è riuscita, alcune informazioni vengono mostrate sul display LCD come segue:

Articolo	Descrizione	Schermo LCD
1	Comunicazione riuscita icona
2	Litio massimo tensione di carica della batte	Litio massimo la tensione di carica della batteria è Tensione di alimentazione: 56.0 V.
3	Litio massimo carica della batteria attuale	Litio massimo carica della batteria la corrente è 40A.
4	Litio è vietato scaricare la batteria	Li lampeggerà una volta ogni 1 secondo
5	Litio è vietato caricare la batteria	Li lampeggerà una volta ogni 2 secondo
6	Litio batteria Stato sociale (%)	Litio batteria Socio-Centro è 63 AH e il 60%

Impostazione per la batteria al litio PYLON US2000

1). Configurazione della batteria al litio PYLONTECH US2000:

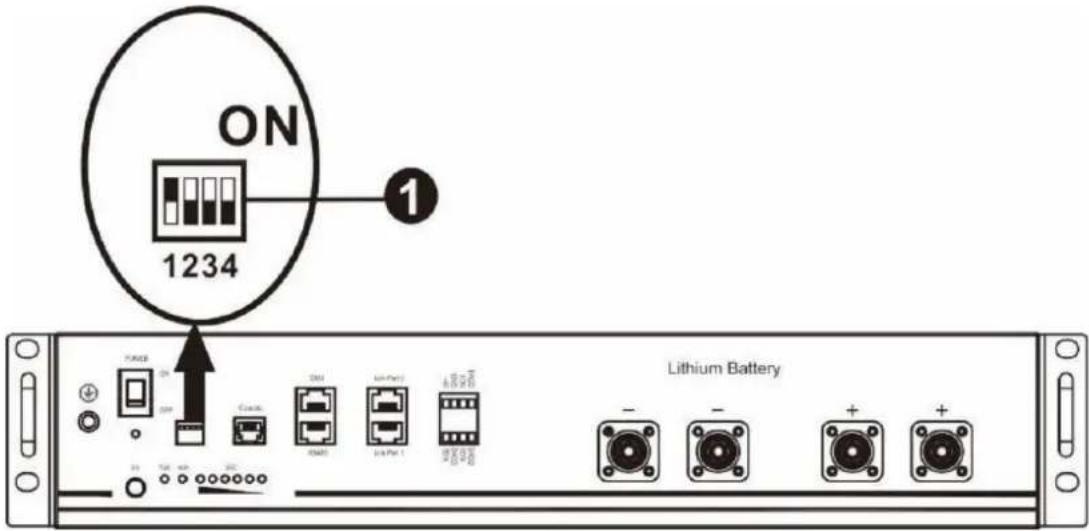

Interruttori DIP: Ci sono 4 interruttori DIP che impostano diverse velocità di baud e l'indirizzo del gruppo batterie. Se la posizione dell'interruttore è ruotata sulla posizione "OFF", significa "0". Se la posizione dell'interruttore è ruotata sulla posizione "ON", significa "1".

Il DIP 1 è "ON" per rappresentare la velocità di baud 9600.

I DIP 2, 3 e 4 sono riservati per l'indirizzo del gruppo batterie.

Gli interruttori DIP 2, 3 e 4 della batteria master (prima batteria) sono impostati su 0 o modificano l'indirizzo del gruppo. NOTA: "1" è la posizione superiore e "0" è la posizione inferiore.

Passo 1. Utilizzare il cavo RS485 per collegare l'inverter e la batteria al litio come in Fig. 1.

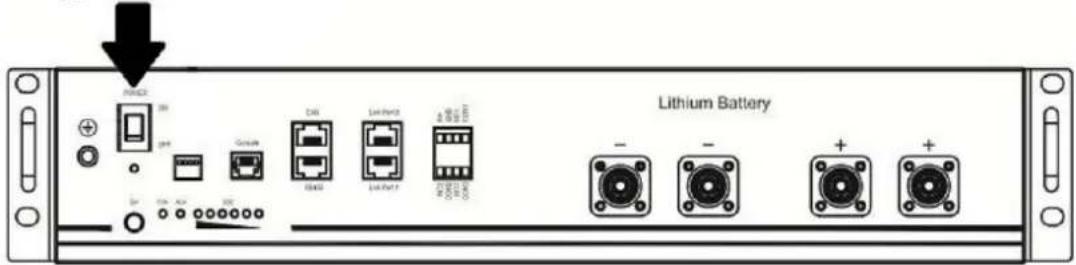

Passo 2. Accendere la batteria al litio.

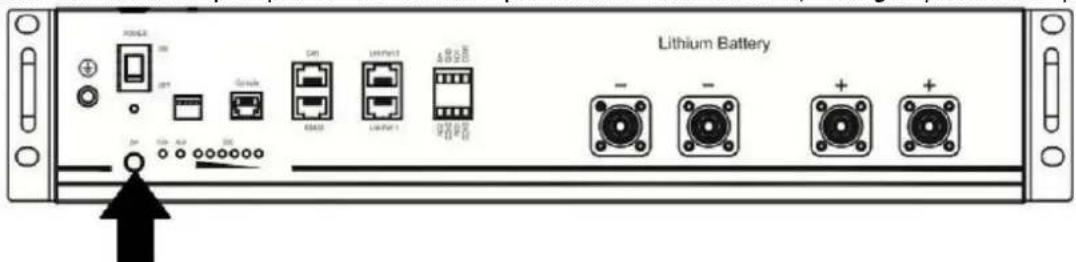

Passo 3. Premere per più di tre secondi per avviare la batteria al litio; la produzione di energia è pronta.

Passo 4. Accendere l'inverter.

Fase 5. Assicurarsi di selezionare il tipo di batteria come "Li 2" nel programma 5 dell'LCD.

Se la comunicazione tra l'inverter e la batteria ha esito positivo, l'icona della batteria Li sull'LCD si illuminerà.

Impostazione per batteria al litio senza comunicazione

Questo suggerimento è usato per applicazioni con batteria al litio ed evita la protezione del BMS della batteria al litio senza comunicazione. Si prega di completare l'impostazione come segue:

1. Prima di iniziare l'impostazione, è necessario ottenere le specifiche del BMS della batteria:

A. Tensione di carica massima B. Corrente di carica massima C. Tensione di protezione da scarica

1. Impostare il tipo di batteria come "LIB".

05	Tipo di batteria	Assemblea generale annuale (predefinito)	Allagato 05 FLD
		Definito dall'utente	Se È selezionato "Definito dall'utente", batteria tensione di carica e Basso Interruzione CC voltaggio Potere Essere impostato su In programma 26, 27 E 29.
		Batteria al litio senza comunicazione	Se "LIB" è selezionato, il batteria predefinita valore è adatto per litio batteria senza tensione di carica della batteria di comunicazione e basso Tensione di interruzione CC Potere Essere impostare In programma 26,27 E 29.

1. Impostare la tensione CV come tensione di carica massima della batteria al litio da 0,5 V.

26

Tensione di carica in massa(Curriculum Vitae voltaggio)

Se autodefinito è selezionato in programma 5, questo programma Potere Essere impostatosu. Ma il valore di impostazione dovere essere più di o pari il valore del programma 27. Incremento Di ogni clic È 0,1 V.24 Volt modelli : Predefinito 28,2 V, collocamento allineare È da 24,0 Volt A 30,0 V , 48 Volt modelli : Impostazione predefinita 56,4 V allineare È da 48,0 Volt A Tensione di alimentazione: 62,0 V.

1. Impostare la tensione di carica di mantenimento come tensione C.V.

27

Caricagalleggiantevoltaggio

Se autodefinito è selezionato in programma 5, Questoprogramma Potere Essere impostato su.24 Volt modelli predefinito collocamento : 27,0 VCollocamento allineare È da 24,0 V A IL valore Diprogramma 26 48 Volt modelli predefinito collocamento: 54,0 VCollocamento allineare È da 48,0 V A IL valore Di programma 2

1. Impostare la tensione di interruzione CC bassa ≥ tensione di protezione da scarica del BMS + 2V.

29

Basso corrente continua tensione di interruzione

Se autodefinito è selezionato in programma 5, questo programma Potere Essere impostato su. Il valore dell'impostazione dovere essere inferiore al valore di programma12.Incremento Di ogni clic è 0,1 V. Basso corrente continua tagliare voltaggio Volere Essere fisso per impostare il valore NO non imp quale percentuale di carico è connesso.24 Volt modelli predefinito collocamento : 21,0 VCollocamento allineare È da 20,0 VoltA 27,0 V 48 Volt modelli predefinitoimpostazione : 42,0 VCollocamento allineare È da 40,0 Volt A 54,0 V

1. Impostare la corrente di carica massima che deve essere inferiore alla corrente di carica massima del sistema di gestione della carica.

02

Ricarica massima corrente: Per configurare il totale corrente di carica per solare e utilità caricabatterie. ( Carica massima attuale = utilità carica corrente + solare corrente di carica)

60A ( predefinito )

Se selezionato, intervallo di corrente d carica accettabile Volere Essere entro Massimo . caricaattuale Di SPECIFICHE , Ma Esso non dovrebbe Essere inferiore alla corrent di carica AC ( programma) 11 )

1. Impostare la tensione del punto di ritorno alla fonte di utilità quando si seleziona "Priorità SBU" o "Solare primo" nel programma 01. Il

valore di impostazione deve essere ≥ tensione di taglio CC bassa + 1V, altrimenti l'inverter darà un avviso di batteria a bassa tensione.

12	Impostazione della tensione punto torna all'utilità fonte quando si seleziona "SBU priorità" o " Solare primo " in programma 01.	48 Volt modelli: 46V ( predefinito )Collocamento allineare È da 44,0 V A 57,2 Volt per 48 v modello, Ma il valore massimo di impostazione deve essere inferiore al valore di programma13.
		24 Volt modelli: 23V ( predefinito )Collocamento allineare È da 22,0 V A 28,6 Volt per 24 vo modello, Ma Il valore massimo di impostazione deve essere inferiore al valore di programma13.

Osservazione:

1. È meglio terminare l'impostazione senza accendere l'inverter (lasciare solo il display LCD, nessuna uscita); 2. Una volta terminata l'impostazione, riavviare l'inverter.

Codice di riferimento errore

Colpa Codice	Colpa Evento	Icona SU
01	Sovratemperatura dell'inverter modulo il
02	Sovratemperatura del DCDC modulo
03	La tensione della batteria è troppo alto
04	Sovratemperatura del PV modulo
05	Uscita breve in circuito.
06	Tensione di uscita è troppo alto .
07	Timeout per sovraccarico
08	Tensione del bus è troppo alto
09	Autobus morbido avvio fallito
10	FV finito attuale
11	Sovratensione fotovoltaica
12	DCDC finito attuale
13	Sovracorrente o ondeggiare
14	Tensione del bus è troppo Basso
15	Inverter guasto (Auto-controllo)
18	Corrente di lavoro offset è troppo alto
19	Corrente dell'inverter offset è troppo alto
20	Corrente CC/CC offset è troppo alto
21	Corrente fotovoltaica offset è troppo alto
22	Tensione di uscita è troppo Basso
23	Invertitore negativo energia

Indicatore di avviso

Avvertimento Codice	Avvertimento Evento	Allarme acustico	Icona lampeggiante
02	La temperatura è troppo Alto	Emetti un segnale acustico tre volte ogni secondo
04	Basso batteria	Emette un segnale acustico una volta ogni secondo
07	Sovraccarico	Segnale acustico una volta o 0,5 secondo
10	Potenza di uscita declassamento	Emetti un segnale acustico d volte ogni 3 secondi
14	Fan bloccato	Nessuno
15	Energia fotovoltaica È Basso	Emetti un segnale acustico d volte ogni 3 secondi
19	Litio Batteria la comunicazione è fallita	Segnale acustico una volta o 0,5 secondo
21	Litio Batteria scarica attuale	Nessuno
£9	Equalizzazione della batteria	Nessuno
bP	La batteria è non collega	Nessuno

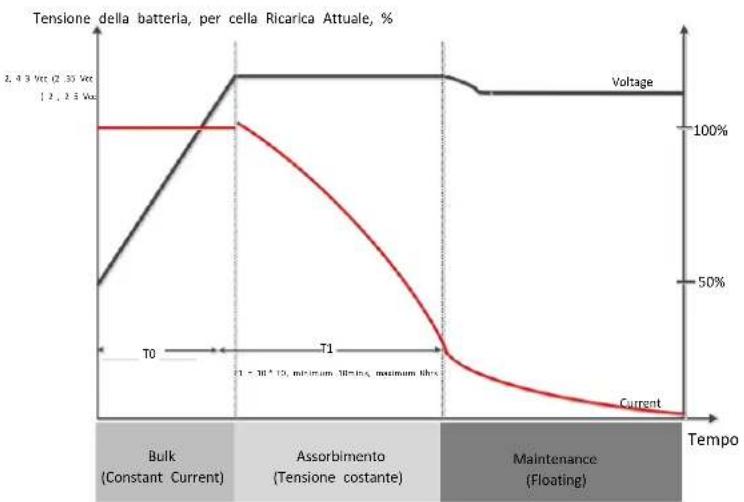

SPECIFICHE

Tabella 1 Specifiche della modalità

MODELLO INVERTER	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Forma d'onda della tensione di ingresso	Sinusoidale (utilità o generatore)
Tensione di ingresso nominale	230 V CA
Basso Perdita di tensione	170 V CA ±7 V (UPS) 90 Vac ±7V (Elettrodomestici)
Basso Perdita Tensione di ritorno	180 Vac ±7V (UPS);100 Vac ±7V (Elettrodomestici)
Alto Perdita di tensione	280 V CA ±7 V
Alto Perdita Tensione di ritorno	270 V CA ±7 V
Tensione massima di ingresso CA	300 V CA
Ingresso nominale Frequenza	Frequenza (Automatico rilevamento)
Basso Perdita Frequenza	di campionamento: 40± 1Hz
Basso Perdita Ritorno Frequenza	Frequenza
Alto Perdita Frequenza	Frequenza
Alto Perdita Ritorno Frequenza	Frequenza
Cortocircuito in uscita Protezione	Modalità batteria: Circuiti elettronici
Efficienza (Linea Modalità)	>95% (Valutato R carico, batteria pieno caricato
Tempo di trasferimento	10 millisecondi tipico (UPS); 20 milliseconditipico (Elettrodomestici)
Produzione riduzione di potenza:Quando la tensione di ingresso CAscende A 95V O 170 Volt A seconda SU modelli, il la potenza di uscitasarà essere declassato.

Tabella 2 Specifiche dell'inverter

MODELLO INVERTER	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Potenza nominale Energia	1,5KVA1,5KW	2,5KVA2,5KW	3,5KVA3,5kW	5,5KVA5,5kW	6,2KVA6,2KW
Forma d'onda della tensione di uscita	Sinusoidale pura Onda
Tensione di uscita Regolamento	230 Vca ±5%
Produzione Frequenza	Frequenza 50 Hz O Frequenza 60 Hz
Picco Efficienza	94%
Capacità di sovratensione	2* valutato energia per 5 secondi
Nominale Tensione di ingresso CC	24 Vcc			48 Vcc
Tensione di avviamento a freddo	23,0 Vcc			46,0 Vcc
Basso Tensione di avviso CCSolo per l'assemblea generale annuale e Floo è caduto@ carico < 20%@ 20% ≤ carico <50% @ carico ≥ 50%	22,0Vcc21,4Vcc20,2Vcc			44,0Vcc42,8Vcc40,4Vcc
Basso Avviso DCRitorno VoltaggioSolo per l'assemblea generale annuale e Floo è caduto@ carico < 20%@ 20% ≤ carico <50% @ carico ≥ 50%	23,0Vcc22,4Vcc21,2Vcc			46,0Vcc44,8Vcc42,4Vcc
Basso Tensione di interruzione CCSolo per l'assemblea generale annuale e Floo è caduto@ carico < 20%@ 20% ≤ carico <50% @ carico ≥ 50%	21,0Vcc20,4Vcc19,2Vcc			42,0Vcc40,8Vcc38,4Vcc

Tabella 3 Specifiche della modalità di carica

Ricarica delle utenze Modalità
MODELLO INVERTER		1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Ricarica massima Attuale ( FV + CA ) (@ VI /P =230 Vac )		60 Amp	100 Amp	100 Amp	100 Amp	120 Amp
Ricarica massima Attuale ( CA )(@ VI /P =230 Vac )		60 Amp	80 Amp
Massa Ricarica Voltaggio	Allagato Batteria	29,2 Vcc			58,4 Vcc
	Assemblea generale annuale / Batteria al gel	28,2 Vcc			56,4 Vcc
Tensione di carica flottan		27 Vcc			54 Vcc
Sovraccarico Protezione		32 Vcc			63 Vcc
Algoritmo di ricarica		3- Fase
Curva di carica
Solare Ingresso
MODELLO INVERTER		1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Valutato Energia		2000W	3000W	4000W	5500W	6500W
Massimo Array fotovoltaico a circuito aperto Voltaggio		500 Vcc
Pannello fotovoltaico Tensione MPPT Allineare		60 Vcc ~500 Vcc
Ingresso massimo Attuale		15A	15A	15A	18A	27A
Corrente di carica massin (PV)		60A	100A	100A	100A	120A

Tabella 4 Specifiche generali

MODELLO INVERTER	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Temperatura di esercizio Allineare	-10°C A 55°C
Temperatura di conservazione	-15°C~ 60°C
Umidità	Dal 5% al 95% Relativo Umidità ( non condensante )
Dimensioni (P*W*H), mm	Dimensioni: 358x295x105			Dimensioni: 438x295x105
Peso netto, kg	5.8	6.0	6.2	8.2	8.7

RISOLUZIONE DEI PROBLEMI

Problema	LCD/LED/Cicalino	Spiegazione / Possibile causa	Cosa fare Fare
L'unità si spegne gi automaticamente durante l'avvio processo.	LCD/LED e cicalino Volere Essere attivo per 3 secondi e poi Completare spento.	La tensione della batteria È pure Basso	1. Ricaricare batteria .2. Sostituire batteria .
NO risposta dopo il potere SU .	NO indicazione.	1. Il batteria voltaggio È lontano troppo basso .2. Polarità della batteria È collegato invertita.	1. Controllare Se batterie E cavi sono ben collegati.2. Ricaricare batteria .3. Sostituire batteria .
Esistono le reti Ma opere unitarie In batteria modalità.	Tensione di ingresso visualizzato come 0 sul LCD e verde GUIDATO È lampeggiante.	Protettore di ingresso è inciampato	Controllare se l'interruttore CA È inciampato e cablaggio CA è connesso BENE.
	Verde GUIDATO lampeggia.	Qualità insufficiente della corrente alternata. ( Costa O Generatore )	1. Controllare Se Corrente alternata fili Sono troppo sottile e / o pure lungo .2. Controllare Se generatore se applicato) funziona BENE O Se intervallo di tensione di ingresso collocamento È corretto. (UPS → Appliance)
	Verde GUIDATO lampeggia.	Imposta " Solare Primo " come IL priorità della sorgente di output.	Cambia sorgente di output priorità A L'utilità prima di tutto.
Quando il unità È acceso, interno il relè è acceso e ripetutamente.	Schermo LCD E LED stanno lampeggiando	La batteria è disconnesso.	Controlla se cavi della batteria Sono ben collegato.
Cicalino segnali acustici continuamente e rosso GUIDATO È SU .	Colpa codice 07	Errore di sovraccarico.invertitore è sovraccarico 110% e tempo È su .	Ridurre la connessione carico di spegnendo alcuni attrezzatura.
	Colpa codice 05	Uscita breve in circuito.	Controllare se il cablaggio è connesso bene e rimuovere anormale carico.
	Colpa codice 02	Temperatura interna dell'inverter componente È Sopra Temperatura ambiente: 100°C	Controllare se il flusso d'aria Di IL l'unità è bloccato o se temperatura ambiente È pure alto .
	Colpa codice 03	La batteria è sovraccaricato.	Ritorna a centro riparazioni.
		La tensione della batteria è tropp alto.	Controllare se le specifiche e quantità Di le batterie sono Incontrare requisiti.
	Colpa codice 22/06	Uscita anomala (tensione inverter sotto di 190 V CA O È più alto di 260 V CA )	1. Ridurre IL carico collegato .2. Ritorno A riparazione centri
	Colpa codice 08/09/15	Componenti interni guasti.	Ritorna a centro riparazioni.
	Colpa codice 13	Sovracorrente o aumento di volume.	Ricomincia IL unità , se IL verifica un errore di nuovo, per favore torna indietro A centro riparazioni.
	Colpa codice 14	Autobus voltaggio È pure Basso .
	Un altro codice di errore		Se i fili sono collegato Bene, per favore tornare a riparazione centro.

Linee guida per l'installazione rapida professionale del tappo Wi-Fi

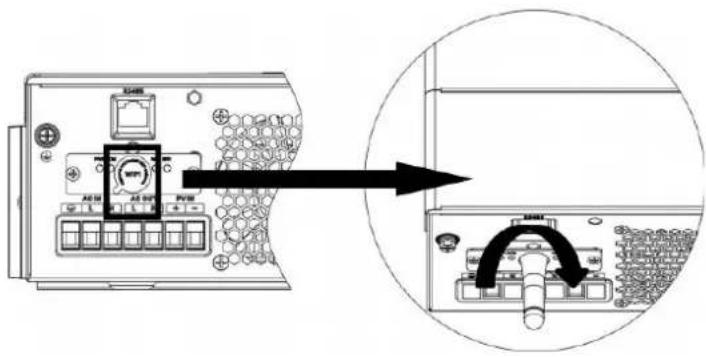

1. Schema di come rimuovere e installare l'antenna wireless

1.2 Aggiungi Datalogger

① Accedi all'account e fai clic sul pulsante Datalogger. Tocca il pulsante "+" in alto a destra

angolo della pagina del datalogger

② In base alle richieste, digitare le informazioni per terminare l'aggiunta del datalogger

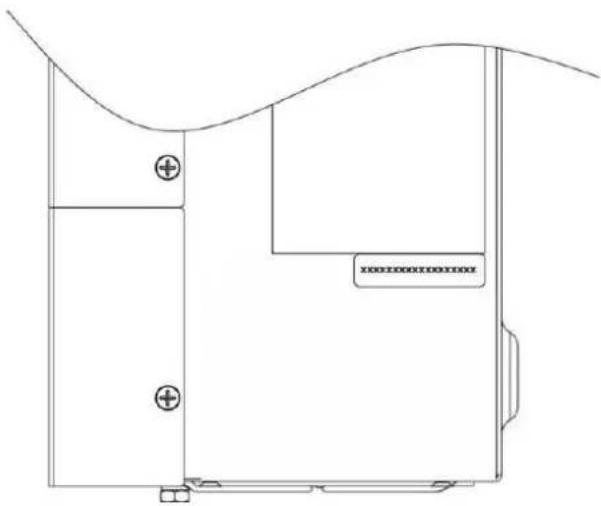

Il numero PN si trova accanto all'etichetta dell'apparecchio. (Password iniziale: 12345678)

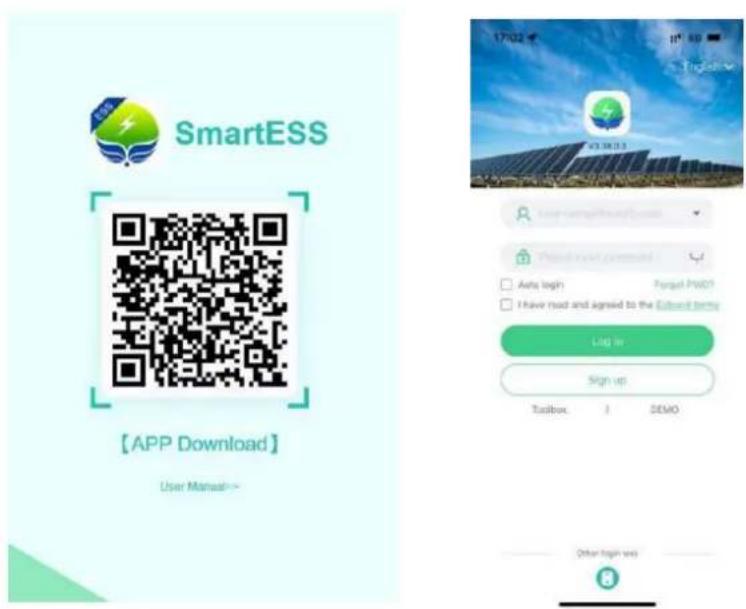

(1) Scansiona il codice QR e scarica l'APP (iPhone App Store; e telefono Android); (2) Aprire l'APP, fare clic sul pulsante "Registrazione" e selezionare "Telefono cellulare" "Registrazione" o "Registrazione via e-mail"; (3) Attivare il Bluetooth o il WiFi come necessario.

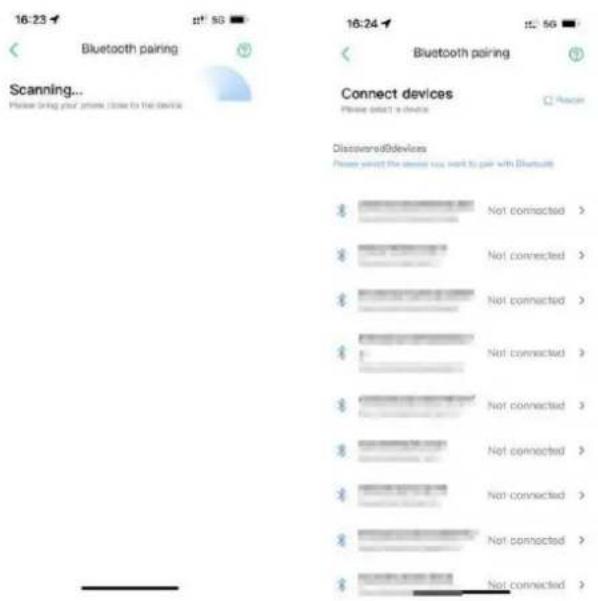

2.2 Bluetooth connesso al collettore digitale

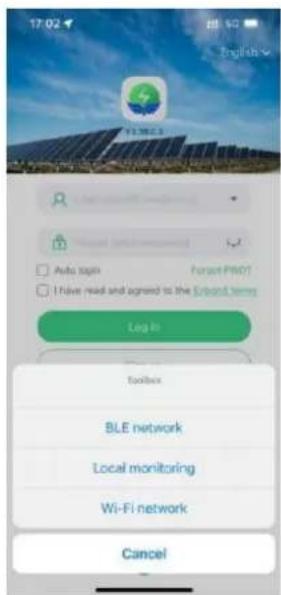

(1) Fare clic su "Strumenti" e selezionare "Rete BLE" o "Wi-Fi" rete" come necessario;

(2) Se scegli la rete di distribuzione Bluetooth, eseguirai automaticamente la scansione del dispositivo nelle vicinanze

nella pagina "Bluetooth Pairing", trova il PN corrispondente al collettore digitale, e clic "Collegare".

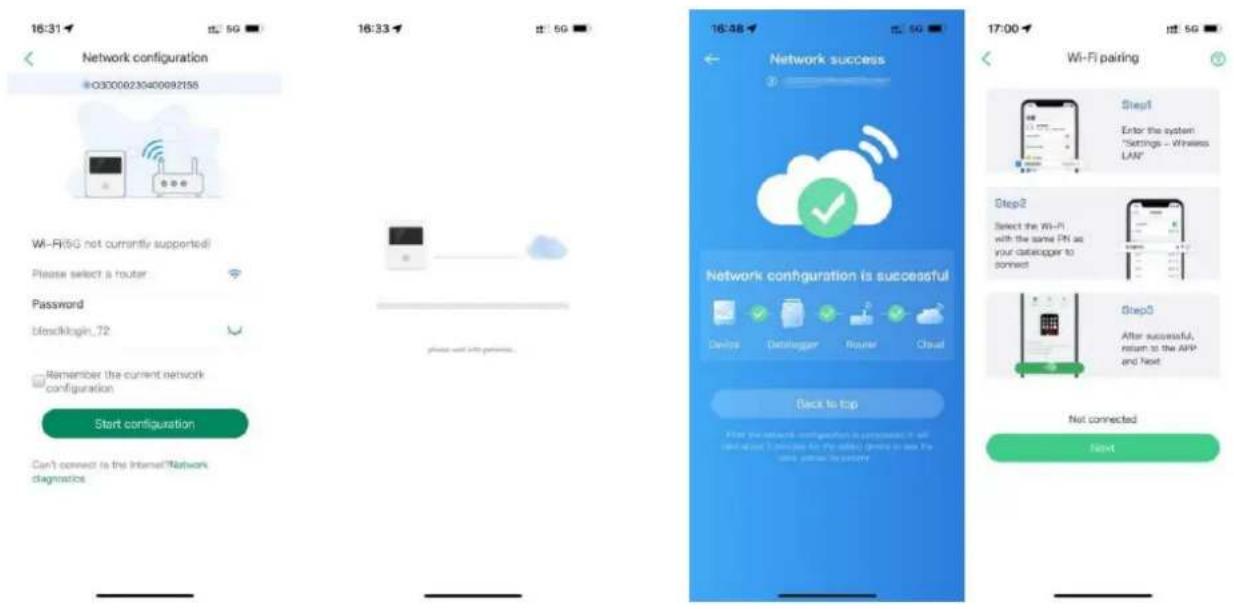

3.3 Rete Impostazioni

(1) Selezionare il WiFi 2.4G corrispondente in base alle richieste, compilare la password e clicca "Inizio Richiesta" "Connessione alla rete" nella pagina dell'APP di riferimento della rete di distribuzione WiFi.

Produttore: shanghaimuxinmuyeyouxiangongsi

Indirizzo: shuangchenglu 803 nong 11 hao 1602A-1609 soldi,

Baoshanqu, shanghai 200000 IT.

Importato A Australia: SIHAO PTY Società a responsabilità limitata, 1

ROKEVA STRADAESTWOOD Nuovo Galles del Sud 2122 Australia

Importato A Stati Uniti d'America: Sangue Tecnologia Società a responsabilità limitata, stanza 250, 9166 Roma posto, ranch cucamonga CA 91730

EC

REP

E-crossstu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Supporto tecnico e Certificato di garanzia elettronica www.vevor.supporto.com/

VEVOR®

TOUGH TOOLS, HALF PRICE
