Producttype	Hybride zonne-omvormer
Merk	Vevor
Model	EM3500-24L
Nominaal vermogen	3500 VA / 3500 W
AC-ingangsspanning	230 Vac (50/60 Hz)
AC-uitgangsspanning	230 Vac ±5% (zuivere sinus)
Max. PV-ingangsspanning	500 Vdc
MPPT PV-bereik	60 Vdc - 500 Vdc
Nominale accuspanning	24 Vdc
Max. laadstroom (PV+AC)	100 A
Afmetingen (B x D x H)	438 x 295 x 105 mm
Nettogewicht	6,2 kg
Bedrijfstemperatuurbereik	-10 °C tot 55 °C
Bedrijfsvochtigheid	5% tot 95% (niet-condenserend)
Display	Verlicht LCD-scherm
Communicatie	RS485, WiFi (antenne inbegrepen)
Beveiligingen	Overbelasting, kortsluiting, oververhitting, overspanning, onderspanning accu, omgekeerde polariteit
Onderhoud	Reinigen met een droge doek; periodiek aansluitingen controleren
Repareerbaarheid	Neem contact op met een gekwalificeerde professional; geen door de gebruiker te repareren onderdelen
Garantie	Fabrieksgarantie (zie voorwaarden op vevor.com/support)

Veelgestelde vragen - EM3500-24L Vevor

Hoe installeer ik de Vevor EM3500-24L omvormer?

Bevestig het apparaat verticaal op een niet-brandbaar oppervlak. Houd voldoende ventilatieruimte. Sluit eerst de accu aan met een stroomonderbreker, daarna de AC-ingang, de AC-uitgang en tot slot de zonnepanelen. Alle bedrading moet worden uitgevoerd door een gekwalificeerde elektricien.

Welk type accu moet ik gebruiken met deze omvormer?

Gebruik een loodaccu (AGM, GEL, nat) of een compatibele lithiumaccu met een nominale spanning van 24 V. De aanbevolen capaciteit is minimaal 100 Ah. Voor lithium moet u het accutype instellen in programma 05.

Hoe stel ik de prioriteit van de stroombronnen in?

Houd de ENTER-toets 3 seconden ingedrukt om de instellingsmodus te openen. Gebruik de pijltjestoetsen om programma 01 te selecteren. Kies uit Net eerst, Zonne-energie eerst of SBU prioriteit (zonne-energie, accu, net). Bevestig met ENTER.

Wat moet ik doen als het LCD-scherm niets weergeeft?

Controleer of de accu correct is aangesloten en of de spanning voldoende is (minimaal 23 V om op te starten). Zorg ervoor dat de polariteit correct is. Als het probleem aanhoudt, laad de accu dan op of vervang deze.

Hoe sluit ik zonnepanelen aan?

Sluit de panelen in serie aan om een MPPT-spanning tussen 60 V en 500 V te bereiken. Houd rekening met de polariteit en gebruik een DC-stroomonderbreker tussen de panelen en de omvormer. Het totale vermogen van de panelen mag voor dit model niet hoger zijn dan 4000 W.

Wat betekent foutcode 07 op het scherm?

Code 07 geeft een overbelasting aan: de omvormer heeft te lang op meer dan 110% van het nominale vermogen gedraaid. Verminder de aangesloten belasting of schakel sommige apparaten uit.

Kan ik de omvormer gebruiken zonder zonnepanelen?

Ja, de omvormer werkt als een eenvoudige accu/AC-omvormer en netlader. Zonnepanelen zijn optioneel voor de opwekking van hernieuwbare energie.

Hoe stel ik de laadspanning in voor een lithiumaccu?

Selecteer in programma 05 LIB (lithium zonder communicatie) of LI2 voor Pylontech. Stel de bulkspanning in (programma 26) volgens de specificaties van het BMS, meestal 0,5 V onder de maximale laadspanning.

Wat doe ik als de omvormer constant overschakelt naar accuvoeding terwijl er netstroom is?

Controleer programma 01: als Zonne-energie eerst of SBU prioriteit is geselecteerd en de accu voldoende is opgeladen, kan de omvormer de accu prefereren. Wijzig in Net eerst als u het net prioritair wilt gebruiken. Controleer ook de drempel voor terugkeer naar het net (programma 12).

Hoe reinig en onderhoud ik de omvormer?

Koppel alle stroombronnen los vóór het reinigen. Gebruik een droge, zachte doek om stof van de behuizing en het scherm te verwijderen. Gebruik nooit vloeistoffen. Controleer periodiek de aansluitingen en ventilatoren.

GEBRUIKSAANWIJZING EM3500-24L Vevor

Technische ondersteuning en E-Garantie Certificaat

Wij streven ernaar u hulpmiddelen tegen concurrerende prijzen te bieden.

"Redden Halve", "Halve Prijs" of andere vergelijkbare uitdrukkingen die door ons worden gebruikt, vertegenwoordigen een

schatting van besparingen die u kunt behalen door bepaalde hulpmiddelen bij ons te kopen in vergelijking met de belangrijkste

topmerken. Dit betekent niet noodzakelijkerwijs dat dit geldt voor alle categorieën hulpmiddelen die door ons worden aangeboden. U

wordt vriendelijk herinnerd om zorgvuldig te controleren wanneer u een bestelling plaatst, of u

daadwerkelijk de helft bespaart in vergelijking met de belangrijkste topmerken.

MODEL: EM 3500 -24L/ EM 6200 -48L

EM 3500 -24 liter / EM 6200 -48 liter

Heeft u productvragen? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en E-garantie certificaat www.vevor.com/ondersteuning

Dit is de originele handleiding. Lees alle instructies in de handleiding zorgvuldig door voordat u het apparaat in gebruik neemt. VEVOR behoudt zich het recht voor op een duidelijke interpretatie van onze gebruikershandleiding. Het uiterlijk van het product is onderhevig aan het

product dat u ontvangt. Excuses voor het feit dat wij u niet opnieuw informeren als er technologische of softwarematige wijzigingen aan ons product zijn.

waarschuwing - Aan verminderen de risico van blessure, gebruiker moeten lezen gebruiksaanwijzing voorzichtig.

Dit product is onderworpen aan de voorraad van Europees Richtlijn 2012/1/ EG . De symbool tonen A wieltje prullenbak gekruistdoor geeft aan dat het product aparte weigeren verzameling in de Europese unie. Dit geldt voor het produ en alle toebehoren gemarkeerd met dit symbool. producten gemarkeerd als zo een kunnen niet zijn weggegooid met normaal huiselijk afval, maar moet zijn genomen naar A verzameling punt voor recyclen elektrisch En elektronische apparaten

WAARSCHUWING: GEVAAR VOOR ELEKTRISCHE SCHOK

Het product wordt gebruikt in combinatie met een permanente energiebron (batterij). Zelfs als het apparaat is uitgeschakeld, kan er een gevaarlijke elektrische spanning aanwezig zijn op de ingangs- en/of uitgangsklemmen. Schakel altijd de wisselstroom uit en koppel de batterij los voordat u onderhoud uitvoert. Het product bevat geen interne onderdelen die door de gebruiker kunnen worden onderhouden. Verwijder het voorpaneel niet en gebruik het product niet tijdens bedrijf tenzij alle panelen zijn gemonteerd. Al het onderhoud moet worden uitgevoerd door gekwalificeerd personeel.

Gebruik het product nooit op locaties waar gas- of stofexplosies kunnen voorkomen. Raadpleeg de specificaties van de fabrikant van de batterij om ervoor te zorgen dat de batterij geschikt is voor gebruik met dit product. De veiligheidsinstructies van de batterijfabrikant moeten altijd worden opgevolgd.

WAARSCHUWING: til geen zware voorwerpen op zonder hulp. Installatie

Lees de installatie-instructies voordat u met de installatiewerkzaamheden begint. Dit product is een veiligheidsklasse I-apparaat (uitgerust met een aardklem voor veiligheidsdoeleinden). De wisselstroomingang en/of -uitgangsklemmen moeten worden aangesloten op een ononderbroken aardleiding voor

veiligheidsdoeleinden. Een extra aardpunt bevindt zich aan de buitenkant van het product. Als kan worden aangenomen dat de aardingsbescherming is beschadigd, moet het product uit

bedrijf worden genomen en per ongeluk opnieuw in bedrijf worden gesteld; neem contact op met gekwalificeerd onderhoudspersoneel.

Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang nooit een beschermend apparaat door een onderdeel van een ander type. Raadpleeg de handleiding voor het juiste onderdeel.

Controleer voordat u het apparaat inschakelt of de beschikbare spanningsbron voldoet aan de configuratie-instellingen van het product, zoals beschreven in de handleiding.

Zorg ervoor dat de apparatuur wordt gebruikt onder de juiste bedrijfsomstandigheden. Bedien het apparaat nooit in een natte of stoffige omgeving.

Zorg ervoor dat er altijd voldoende vrije ruimte rondom het product is voor ventilatie en dat de ventilatieopeningen niet zijn geblokkeerd.

Installeer het product in een hittebestendige omgeving. Zorg er daarom voor dat er geen chemicaliën, plastic onderdelen, gordijnen of andere textielsoorten in de

onmiddellijke nabijheid van de apparatuur zijn. Transport en opslag

Bij opslag of vervoer van het product moet u ervoor zorgen dat de netspanning en batterijkabels zijn losgekoppeld.

Er kan geen aansprakelijkheid worden aanvaard voor schade tijdens transport als de apparatuur niet in de originele verpakking is vervoerd.

Bewaar het product in een droge omgeving; de opslagtemperatuur moet tussen -10 °C en 50 °C liggen.

Raadpleeg de handleiding van de batterijfabrikant voor informatie over vervoer, opslag, opladen, ontladen en beschikbaarheid van de batterij.

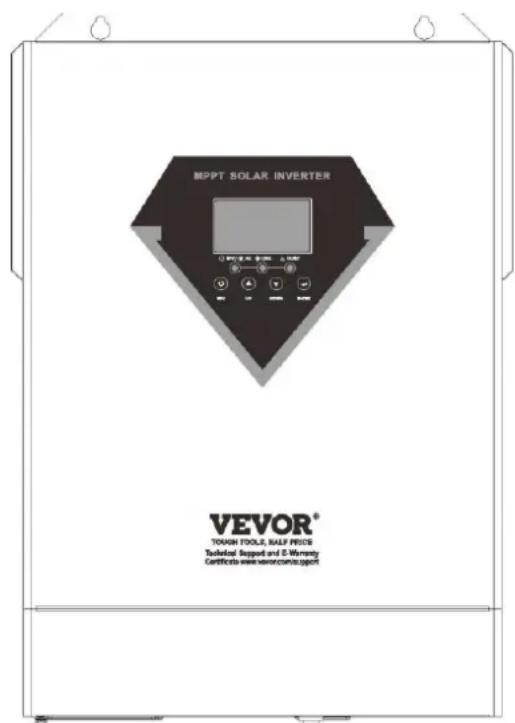

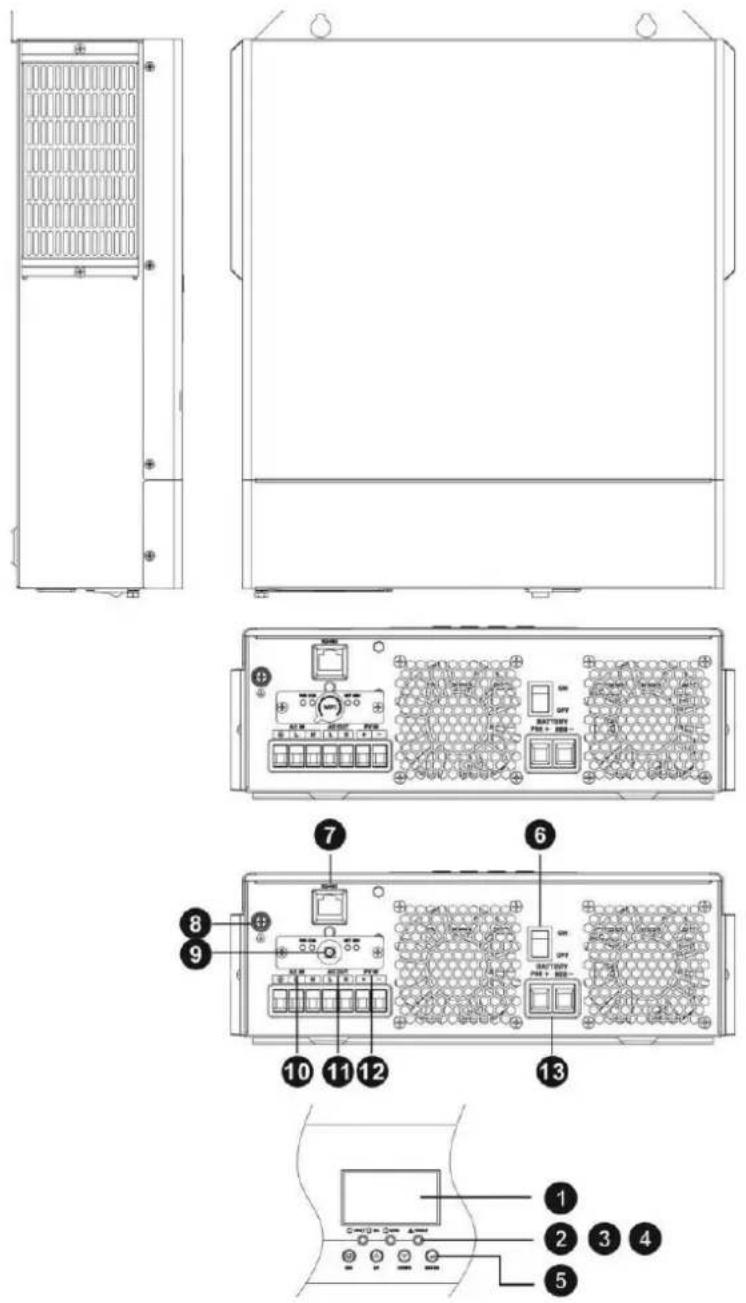

PRODUCTOVERZICHT

1. LCD-weergave
2. Statusindicator
3. Oplaadindicator
4. Foutindicator
5. Functieknoppen
6. Aan/uit-schakelaar
7. RS-485-communicatiepoort
8. Aarding
9. Wi-Fi-antennepoort
10. Wisselstroomingang
11. Wisselstroom uitvoer
12. PV invoer
13. Batterij invoer

INSTALLATIE

Uitpakken en inspectie

Vóór de installatie, controleer de unit. Zorg ervoor dat niets binnen het pakket is beschadigd. U zou de volgende artikelen binnenin het pakket moeten hebben ontvangen:

1. De eenheid x 1
2. Gebruikershandleiding x 1, 3. WiFi-antenne x 1

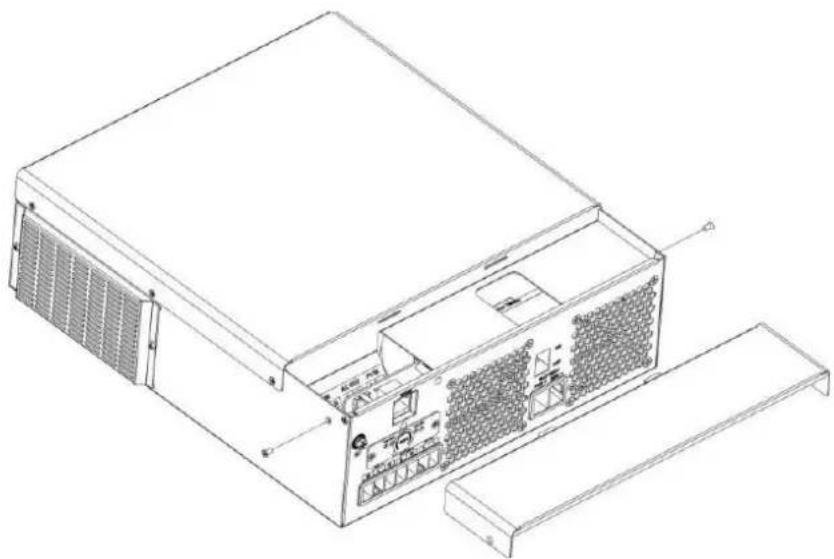

Voorbereiding

Voordat u alle bedrading aansluit, verwijdert u de onderkant door twee schroeven te verwijderen, zoals hieronder getoond.

Houd rekening met de volgende punten voordat u selecteert waar te installeren:

1. Monteer de omvormer niet op brandbare bouwmaterialen.
2. Berg op een stevig oppervlak op
3. Installeer deze omvormer op ooghoogte, zodat het LCD-scherm te allen tijde goed leesbaar is.
4. De omgevingstemperatuur moet tussen 0°C en 55°C liggen voor een optimale werking.
5. De aanbevolen installatiepositie is verticaal aan de muur bevestigd.

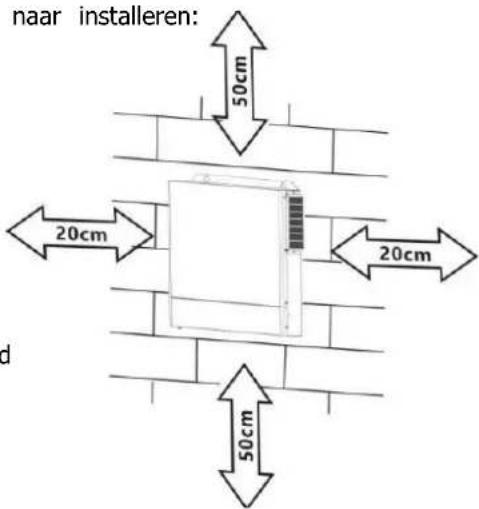

6. Zorg ervoor dat u voldoende afstand houdt tot andere objecten en oppervlakken, zoals weergegeven in het juiste diagram, om voldoende warmteafvoer en ruimte voor bedrading te garanderen.

GESCHIKT VOOR MONTAGE OP BETON OF ANDERE NIET-BRANDBARE OPPERVLAKKEN.

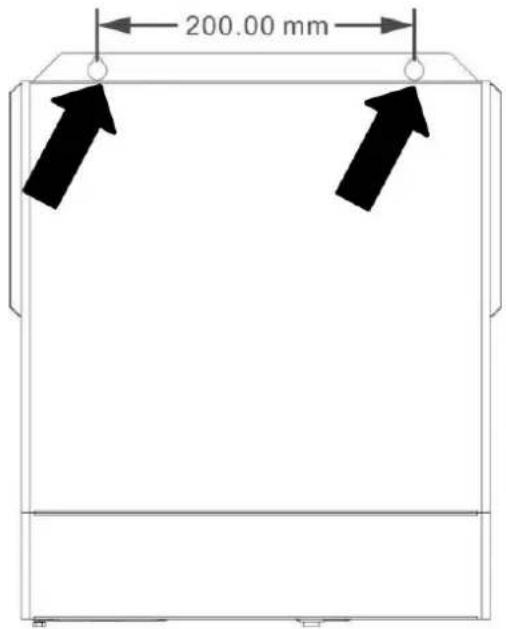

Installeer het apparaat door drie schroeven vast te draaien. Het wordt aanbevolen om M4- of M5-schroeven te gebruiken.

Batterijverbinding

LET OP: Voor een veilige werking en naleving van de regelgeving is het raadzaam om een aparte DC-overstroombeveiliging of scheidingsinrichting tussen batterij en omvormer te installeren. In sommige toepassingen is een scheidingsinrichting niet vereist, maar overstroombeveiliging is nog steeds verplicht. Raadpleeg

de typische stroomsterkte in de onderstaande tabel voor de vereiste zekering of zekeringgrootte.

Strip lengte:

WAARSCHUWING! Alle bedrading moet worden uitgevoerd door gekwalificeerd personeel.

WAARSCHUWING! Voor de systeemveiligheid en efficiënte werking is het belangrijk om geschikte kabels te gebruiken voor de batterijverbinding. Om het risico op letsel te verminderen, gebruik de juiste aanbevolen kabel, striplengte (L2) en vertinlengte (L1)

zoals hieronder.

Aanbevolen batterijkabel, striplengte (L2) en vertinlengte (L1):

Model	Maximaal Amperage	Batterij capacite it	Draad Maat	Kabel mm 2	L1 (mm)	Ik 2 (mm)	Koppel waarde
1500W-24	70A	100Ah	6 AWG	13.3	3	18	2~3 Nm
2500W-24	100A	100Ah	4 AWG	21.15	3	18	2~3 Nm
Ander Modellen	137A	100Ah	2 AWG	38	3	18	2~3 Nm

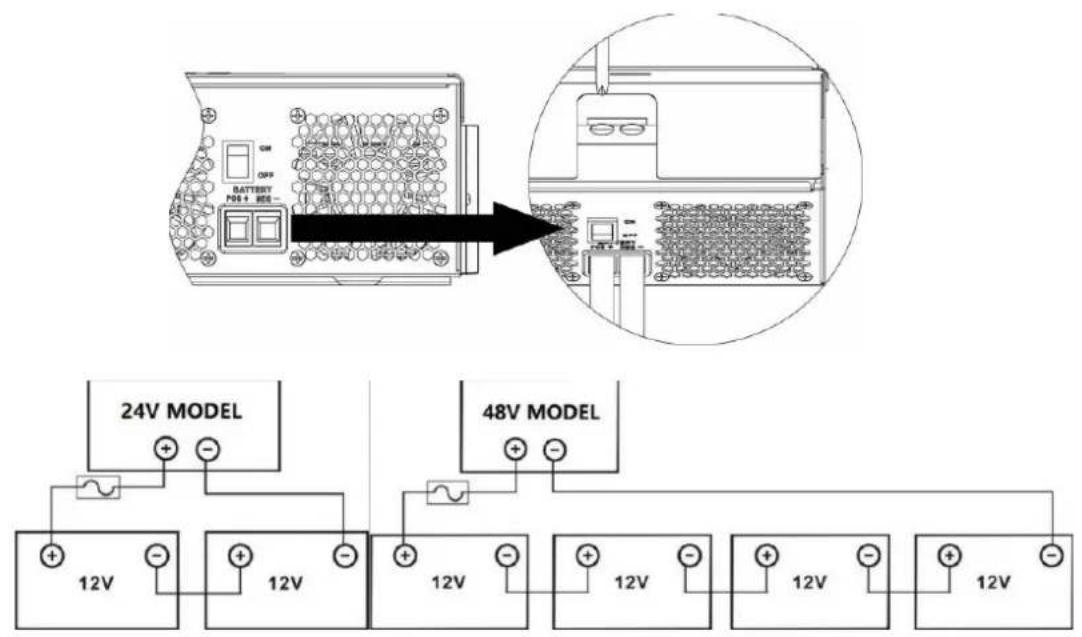

Volg onderstaande stappen om de batterijaansluiting te implementeren:

1. Verwijder de isolatiehuls 18 mm voor positieve en negatieve kabels, op basis van de aanbevolen striplengte.
2. Sluit alle batterijpakketten aan als vereiste eenheden. Het wordt aanbevolen om de aanbevolen batterijcapaciteit te gebruiken.
3. Steek de batterijkabel vlak in de batterijconnector van de omvormer en zorg ervoor dat de bouten zijn aangedraaid met een koppel van 2-3 Nm. Zorg ervoor dat de polariteit bij zowel de batterij als de

omvormer/lading correct is aangesloten en dat de batterijkabels stevig zijn vastgeschroefd aan de batterijconnector.

WAARSCHUWING: Schok GevaarInstallatie moet met zorg worden uitgevoerd vanwege naar hoog batterijspanning in serie.

	VOORZICHTIGHEID!! Doen niets tussen het platte vlak plaatsen deel van de omvormer terminal Anders, oververhitting kan voorkomen.
	VOORZICHTIGHEID!! Doen geen anti-oxidanten op de aansluitingen aanbrengen voordat de terminals zijn stevig met elkaar verbonden.
	VOORZICHTIGHEID!! Voor de finale maken DC-aansluiting of sluiting gelijkstroom schakelaar/scheider, zorg ervoor dat positief (+) moet zijn aangesloten naar positief (+) En negatief (-) moeten zijn aangesloten naar negatief (-).

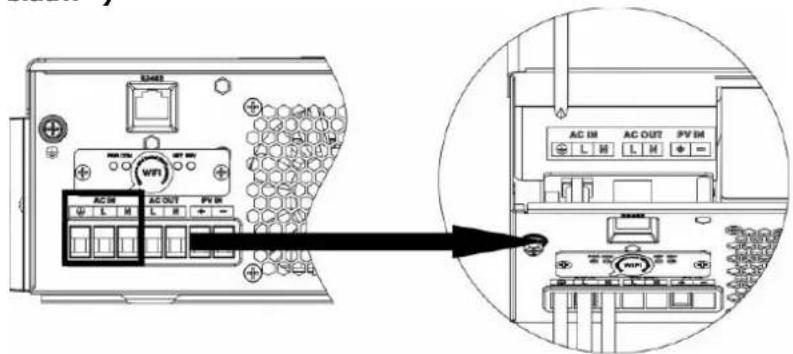

AC-ingang/uitgangsaansluiting

VOORZICHTIGHEID!! Voordat u verbinding maakt met de wisselstroomvoedingsbron, installeer dan een aparte wisselstroomonderbreker tussen de omvormer en de wisselstroomvoedingsbron. Dit zorgt ervoor dat de omvormer veilig kan worden losgekoppeld tijdens onderhoud en volledig beschermd is tegen overstroom van de wisselstroomingang. De aanbevolen specificatie van de wisselstroomonderbreker is 50A. LET OP!! Er zijn twee terminalblokken met "IN" en "UIT" markeringen. Sluit de ingangs- en uitgangsconnectoren NIET verkeerd aan.

WAARSCHUWING! Alle bedrading moet worden uitgevoerd door gekwalificeerd personeel.

WAARSCHUWING! Dit is erg belangrijk voor de veiligheid van het systeem en efficiënte werking. Gebruik de juiste kabel voor de AC-ingangsverbinding. Om het risico op letsel te verminderen, gebruik alstublieft de juiste aanbevolen kabelmaat zoals hieronder.

Aanbevolen kabelvereisten voor AC-draden

Model	Graadmeter	Koppelwaarde
1,5 kVA	12 AWG	1.4~ 1,6 Nm
2,5 kVA /3,5 kVA	10 AWG	1.4~ 1,6 Nm
5,5 kVA /6,2 kVA	8 AWG	1.4~ 1,6 Nm

Volg onderstaande stappen om de AC-ingangs-/uitgangsverbinding te implementeren:

1. Voordat u de AC-ingangs-/uitgangsverbinding maakt, moet u eerst de DC-beveiliging of ontkoppelaar openen.
2. Verwijder de isolatiemouw 10 mm voor zes geleiders. En verkort fase L en neutrale geleider N met 3 mm.
3. Plaats de AC-ingangsdraden volgens de polariteiten die op het terminalblok zijn aangegeven en draai de terminalschroeven aan. Zorg ervoor dat u de PE-beschermingsgeleider ( ) eerst aansluit.

Aarde (geel - groen)

L→ LIJN (bruin of zwart)

N→Neutraal (blauw)

Zorg ervoor dat de netstroombron is losgekoppeld voordat u probeert de unit vast te bedraden.

1. Plaats dan de AC-uitgangsdraden volgens de polariteiten die op het terminalblok zijn aangegeven en draai de klemmen vast. Zorg ervoor dat u de PE-beschermingsgeleider ( ) eerst aansluit.

Aarde (geel - groen)

L→LIJN (bruin of zwart)

N→Neutraal (blauw)

1. Zorg ervoor dat de draden veilig zijn verbonden.

VOORZICHTIGHEID: Apparaten zoals airconditioners vereisen minimaal 2~3 minuten om opnieuw op te starten, omdat ze voldoende tijd nodig hebben om het koelmiddelgas in de circuits in evenwicht te brengen. Als de stroom kort uitvalt en binnen korte tijd terugkeert, kan dit schade aan uw aangesloten apparaten veroorzaken. Om dit te voorkomen, raadpleeg de fabrikant van de airconditioner als deze is uitgerust met een tijdsvertragingsfunctie voor installatie. Anders zal deze omvormer/lader overbelasting detecteren en de uitvoer uitschakelen om uw apparaat te beschermen, maar soms veroorzaakt het nog steeds interne schade aan de airconditioner.

PV-verbinding

VOORZICHTIGHEID: Voordat u verbinding maakt met PV-modules, installeer dan apart een gelijkstroomonderbreker tussen de omvormer en de PV-modules.

WAARSCHUWING! Alle bedrading moet worden uitgevoerd door gekwalificeerd personeel.

WAARSCHUWING! Het is zeer belangrijk voor de veiligheid van het systeem en een efficiënte werking om de juiste kabel voor de PV-moduleverbinding te gebruiken. Om het risico op letsel te verminderen, gebruik dan de juiste aanbevolen kabelmaat zoals hieronder.

Model	Typische Amperage	Kabel Maat	Koppel
1,5 kVA	15A	12 AWG	1,4~1,6 Nm
2,5 kVA	15A	12 AWG	1,4~1,6 Nm
3,5 kVA	15A	12 AWG	1,4~1,6 Nm
5,5 kVA	18A	12 AWG	1,4~1,6 Nm
6,2 kVA	27A	12 AWG	1,4~1,6 Nm

PV-module Selectie:

Bij het selecteren van de juiste PV-modules, zorg ervoor dat u de onderstaande parameters overweegt:

1. De open circuit spanning (Voc) van de PV-modules mag de maximale PV-reeks open circuit spanning van de omvormer niet overschrijden.
2. De open circuit spanning (Voc) van de PV-modules moet hoger zijn dan de minimale batterijspanning.

Zonne-opladen Modus
OMVORMERMODEL	1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Maximaal. Open circuit spanning PV array	500 gelijkstroom
PV-array MPPT-spanning Bereik	60 VDC ~500 VDC
Maximaal. PV-INGANGSSTROOM	15A	15A	15A	18A	27A

Neem de 450 Wp en 550 Wp PV-module als voorbeeld. Na het overwegen van de bovenstaande twee parameters, zijn de aanbevolen moduleconfiguraties vermeld in de onderstaande tabel.

Zonne Paneel Specifiek . (refenatie) - 450 Watt - Vmp : 34,67 V - Imp : 13.82A - Voc : 41,25 Vc - Isc: 12.98A	ZONNE-INGANG	Q'ty van panele n	Totaal invoer stroom	Omvormer Model
	2 stuks in serieel	2 stuks	900 W	1,5 kVA -6,2 kVA
	3 stuks in serieel	3 stuks	1.350 Watt
	4 stuks in serieel	4 stuks	1.800 Watt
	5 stuks in serieel	5 stuks	2.250 Watt
	6 stuks in serieel	6 stuks	2.700 Watt
	7 stuks in serieel	7 stuks	3.150 Watt
	8 stuks in serieel	8 stuks	3.600 Watt
	9 stuks in serieel	9 stuks	4.050 Watt
	10 stuks in serieel	10 stuks	4.500 Watt	5,5 kVA -6,2 kVA
	11 stuks in serieel	11 stuks	4.950 Watt
	12 stuks in serieel	12 stuks	5.400 Watt
	6 stuks in serieel En 2 sets in parall	12 stuks	5.400 Watt	6,2 kVA
	7 stuks in serieel En 2 sets in parall	14 stuks	6.300 Watt
	ZONNE-INGANG	Q'ty van	Totaal invoer	Omvormer Model
Zonne PaneelSpecifiek . ( referentie )- 550 Watt- Vmp : 42,48 V- Imp : 12.95A- Voc : 50,32 Vo- Isc: 13.70A		panele n	stroom
	2 stuks in serieel	2 stuks	900 W	1,5 kVA -6,2 kVA
	3 stuks in serieel	3 stuks	1.650 Watt
	4 stuks in serieel	4 stuks	2.200 Watt
	5 stuks in serieel	5 stuks	2.750 Watt
	6 stuks in serieel	6 stuks	3.300 Watt
	7 stuks in serieel	7 stuks	3.850 Watt
	8 stuks in serieel	8 stuks	4.400 Watt	5,5 kVA -6,2 kVA
	9 stuks in serieel	9 stuks	4.950 Watt
	4 stuks in serieel En 2 sets in parall	8 stuks	4.400 Watt	6,2 kVA
	5 stuks in serieel En 2 sets in parall	10 stuks	5.500 Watt
	6 stuks in serieel En 2 sets in parall	12 stuks	6.600 Watt

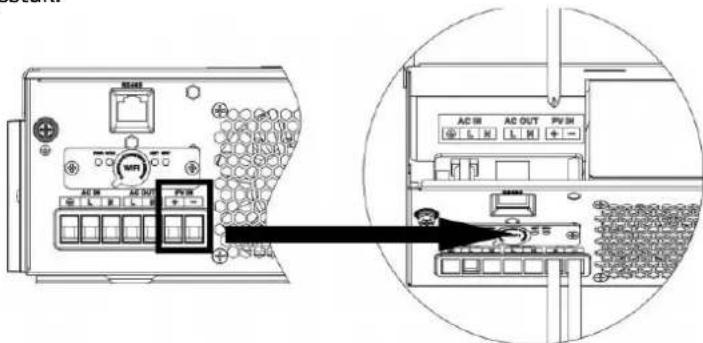

PV-moduledraad Verbinding:

Volg de onderstaande stappen om de PV-verbinding te implementeren:

1. Verwijder de isolatiemouw 10 mm voor de positieve en negatieve geleider
2. Controleer de juiste polariteit van de verbindingskabel van de PV-modules en de PV-ingangsconnectoren. Sluit vervolgens de positieve pool (+) van de verbindingskabel aan op de positieve pool (+) van de PV-ingangsconnector. Verbind de negatieve pool (-) van de aansluitkabel met de negatieve pool (-) van de PV-ingangsverbinding.

1. Zorg ervoor dat de draden veilig zijn verbonden.

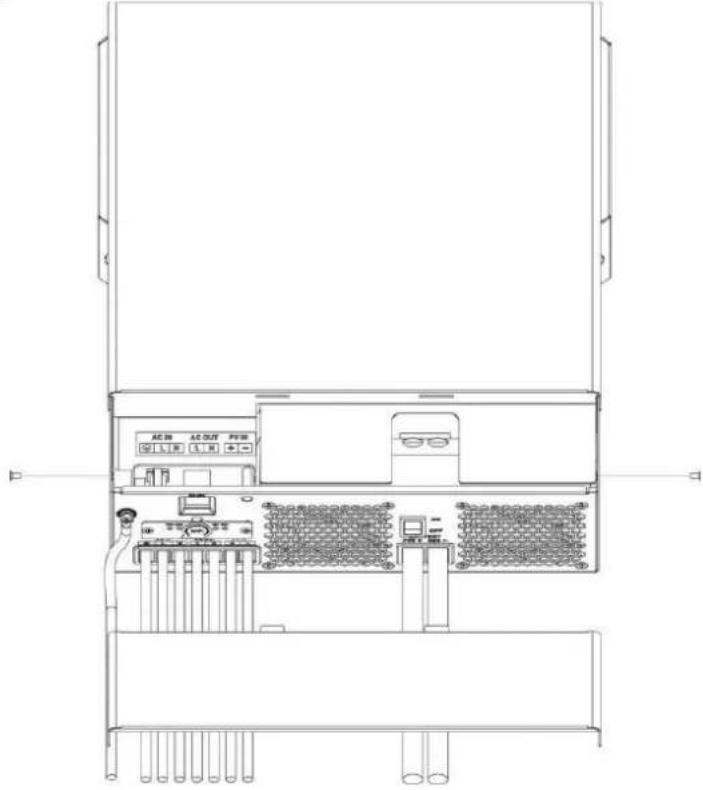

Eindmontage

Nadat alle bedrading is aangesloten, plaatst u het onderste deksel terug door de twee schroeven vast te draaien, zoals hieronder weergegeven.

Zodra de unit op de juiste manier is geïnstalleerd en de batterijen goed zijn aangesloten, drukt u gewoon op de aan/uit-schakelaar (bevindt zich op de knop van de behuizing) om de unit in te schakelen.

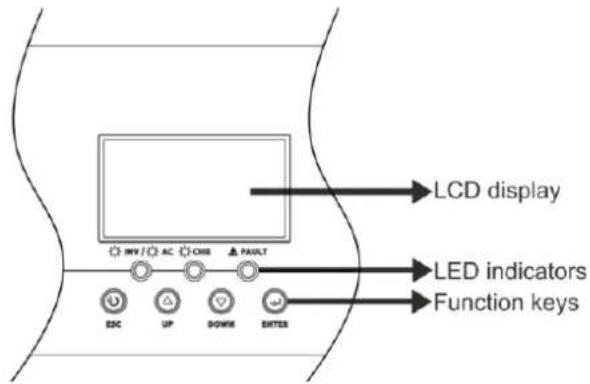

Bedienings- en weergavepaneel

Het bedienings- en weergavepaneel, afgebeeld in de onderstaande afbeelding, bevindt zich aan de voorkant van de omvormer. Het omvat drie indicatoren, vier functietoetsen en een LCD-scherm, dat de operationele toestand en invoer/uitvoer vermogensinformatie weergeeft.

LED-indicator			Berichten
AC/INV	Groente	Stevig Op	Uitvoer wordt aangestuurd door nutsvoorziening in Lijn mode en.
		Knipperen d	Uitvoer is aangedreven door batterij of PV in ba modus .
CHG	Groente	Stevig Op	Batterij is volledig opgeladen.
		Knipperen d	Batterij is opladen.
ΔFOUT	Rood	Stevig Op	Er treedt een fout op in de omvormer.
		Knipperen d	Waarschuwingsconditie treedt op s in de omvorm

Functietoetsen

Functie Sleutel	Beschrijving
ESC	Om af te sluiten instelling modus
OMHOOG	Om naar toe te gaan vorig selectie
OMLAAG	Om naar toe te gaan volgende selectie
BINNENKOM EN	Om de selectie te bevestigen in instellen modus of binnenkomen instelling modus

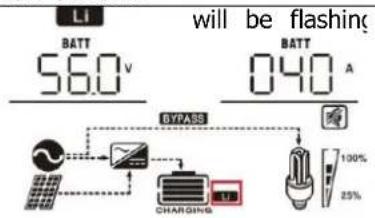

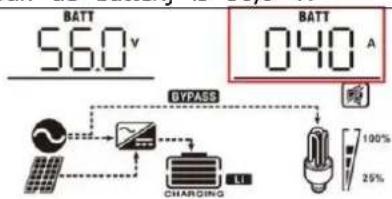

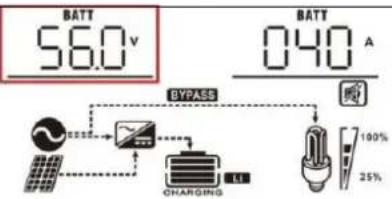

LCD-instelling

Na het indrukken en vasthouden van de ENTER-knop gedurende 3 seconden, zal de unit in de instelmodus komen. Druk op de "OMHOOG" of "OMLAAG" knop om instelprogramma's te selecteren. Druk vervolgens op de "ENTER" knop om de selectie te bevestigen of op de ESC-knop om af te sluiten.

Instelprogramma's:

Programma	Beschrijving	Selecteerbare optie
01	Uitvoerbron prioriteit:Aan configurerenlaadvermogenbron prioriteit	Nutsvoorziening Eerst ( sandaard )	Nut zal voorzien stroom naar de laadt als eerste prioriteit.Zonne-energie en batterij-energie zalstroom leveren aan de ladingen alleenwanneer nut stroom is niet beschikbaar.
		Zonne-energie eerst	Zonne-energie biedt macht om de ladingen als Eerst prioriteit .Als zonne-energie is niet voldoend naarstroom alles aangesloten ladingen,batterij-energie zal leveren stroom de ladingen bij de dezelfde tijd .Nutsvoorziening biedt macht aan de ladingen alleen als iemand voorwaarde gebeurt:- Zonne-energie is niet beschikbaa- De batterijspanning daalt tot lage waarschuwingsspanning of de instelling punt in programma 12.
		SBU prioriteit	Zonne-energie biedt macht om de ladingen als Eerst prioriteit .Als zonne-energie is niet voldoende naar stroom alles aangesloten ladingen, batterij energie zal leveren kracht aan de ladingen bij de tegelijkertijd.Nutsvoorziening biedt macht aan de ladingen alleen als de accuspanning daalt tot ofwel een lage waarschuwingsspanning of de instelling punt in programma 12.

Zonne-energie wordt eerst opgeladen en daarna wordt er stroom geleverd aan de belastingen.

Als zonne-energie niet voldoende is om alle aangesloten belastingen van stroom te voorzien, zal de netvoeding tegelijkertijd stroom leveren aan de belastingen.

			Als zonne-energie is voldoende om alle aangesloten ladingen en ladingenbatterij, de zonne-energie zou kunnen feedback naar het rasterAls zonne-energie is niet voldoende naar stroom alles aangesloten ladingen,nutsvoorziening energie zal leveren kracht aan de ladingen bij de tegelijkertijd.
02	Maximale ladinghuidig: Om totaal te configureren laadstroom voor zonne- en nut opladers.Max . laadstroom = nutsvoorzieninglaadstroom + zonne -energielaadstroom)	60A ( standaard )	Indien geselecteerd, acceptabele oplaadtijdhuidige bereik zal zijn van Maximale wisselstroom laadstroom naar Max. opladenhuidig van SPEC , Maar Het zou meten minder zijn dan de AC -laadstroom(programma) 11 )
03	AC-ingang spanning bereik	Apparaten (standaard)	Indien geselecteerd, acceptabele AC-ingangspanningsbereik zullen zijn binnenin90-280 V wisselstroom .
		UPS	Indien geselecteerd, acceptabele AC-ingangspanning bereik zal binnen zijn 170-280V wisselstroom .
		Generator	Indien geselecteerd, acceptabele AC- ingangsspanning bereik zullen zijn binnenin 170-280 V wisselstroom En verenigbaar met generatoren .Opmerking : Omdat generatoren onstabiel, misschien de uitvoer van omvormer zal zijn onstabiel te.
		AlgemeneLedenvergadering(standaard)	Overstroomd
05	Batterijtype	Door de gebruiker gedefinieerd	Als “Gebruikergedefinieerd” is geselecteerd,batterijlaadspanning en laagDC-uitschakelspanning kan zijn set omhoog in programma 26,27 en 29.
			Steun PILOEN VS 2000 Protocol3.5 Versie
			Standaard communicatie Protocolkol vorm omvormer leverancier
			Als “LIB” is geselecteerd , debatterijstandaardwaarde is geschikt voor lithiumbatterij zonder communicatiebatterijlaadspanning en laaggelijkstroom afsluitspanning kan worden ingesteld omhoog inprogramma 26,27 En 29.
06	Automatisch opnieuw opstarten wanneer overbelasting komt voor	Opnieuw opstarten uitschakelen	Opnieuw opstarten inschakelen (standaard)
07	Automatisch opnieuw opstarten wanneer over temperatuur treedt op	Opnieuw opstarten uitschakelen	Opnieuw opstarten inschakelen (standaard)
08	Uitgangsspanning	220V	230V ( standaard )
		240V
09	Uitgangsfrequentie	50Hz ( standaard )	60Hz
10	Auto omzeilen Wanneer door " auto " te selecteren , als het elektriciteitsnet stroom is normaal, het zal automatisch omzeilen, zelfs als de schakelaar is uit.	handmatig (standaard)	auto
11	Maximale bruikbaarheid opladen huidig	30A ( standaard )is het acceptabele laadstroombereik zijn binnenin 2- Max. A laadstroom van SPECIFICATIES
12	Spanning instellen punt terug naar nut bron bij het selecteren van "SB prioriteit " of " Zonne-energie eerste " in programma 01.	48V modellen (programma 5) is niet LIB ) :46V ( stand )Instelling bereik is vanaf 44,0 V naar 57,2 Volt voor 48 v model , Maar de maximale instelwaarde moet zijn minder dan de waarde van programma13.48V modellen (programma 5) is LIB ) :52V ( standaard Instelling bereik is vanaf 44,0 V naar 57,2 Volt voor 48 v model , Maar de maximale instelwaarde moet zijn minder dan de waarde van programma13.24V modellen (programma 5 is niet LIB ) :23V ( standInstelling bereik is vanaf 22,0 V naar 28,6 Volt voor 24 v model , Maar De maximale instelwaarde moet zijn minder dan de waarde van programma13.24V modellen (programma 5) is LIB ) :26V ( standaard Instelling bereik is vanaf 22,0 V naar 28,6 Volt voor 24 v model , Maar De maximale instelwaarde moet zijn minder dan de waarde van programma13.
13	Spanningspunt instellen rug naar batterij modus wanneer selecteren van "SBU-prioriteit" of "Zonne-energie eerst" in programma 01.	Batterij volledig opgelader ( standaard )	48V modellen :Instelling bereik is van 48V naar vol(de waarde van programma 26-0,4V), maar de maximale instelwaarde moeten zijn meer dan de waarde van programma 124V modellen :Instelling bereik is van 24V naar vol(de waarde van programma 26-0,4V), maar de maximale instelwaarde moeten zijn meer dan de waarde van programma 1
16	Bron van deopladerprioriteit :Om te configurerenoplader bronprioriteit	Als dit omvormer/lader werkt in de rij, Stand-by of Schuld modus, laderbron kan zijn geprogrammeerd als onderstaand:
		Zonne-energie eerst	Zonne-energie zal opladen batterij als eerste prioriteit.Nutsbedrijf brengt kosten in rekening batterij alleen wanneer zonne-energie is niet beschikbaar.
		Zonne-energieenNutsvoorziening( standaard )	Zonne-energie en nut zal aanval batterij op hetzelfde moment tijd
		Alleen Zonne	Zonne-energie zal wees de alleen bron van lader Nee materie nut i beschikbaar of niet.
		Als dit omvormer/lader werkt in de batterijmodus, alleen zonne-energie kan opladen batterij. Zonne-energieenergie zal opladen batterij indien beschikbaar En voldoende.
18	Zoemer modus	Modus 1	Zoemer stom
		Modus 2	De zoemer klinkt wanneer de invoer bronwijzigingen of daar is A specifieke waarschuwing of schuld
		Modus 3	De zoemer klinkt wanneer daar is A specifieke waarschuwing of schuld
		Modus 4 ( standaard )	De zoemer klinkt wanneer daar is A schuld
19	Auto terugnaarstandaardweergavescherm	Terug naar standaardweergave scherm(standaard)	Indien geselecteerd, neematerie Hoe gebruikers schakel het beeldscherm, Het zullen automatisch terugkeren naar standaard beeldscherm ( Ingangsspanning /uitgangsspanning) na Nee knop is ingedrukt voor 1 minuut .
		Blijf bij laatste scherm	Als dit is geselecteerd, wordt het scherm van het display weergegeven zullen uiterlijk blijven scherm gebruiker Eindelijk schakelaars.
20	Achtergrondverlichting regelen	Achtergrondverlichting aan(standaard )	Achtergrondverlichting uit20LOF

23

Overbelasting

Omzeilen: Als

deze optie is

ingeschakeld,

eenheid zal

overdragen naar

lijn modus als

overbelasting

treedt op in

batterij modus.

Omzeilen uitschakelen

Bypass inschakelen (standaard)

25	Modbus-ID Instelling	Modbus identiteitsbewijs Instelling Bereik : 001( standaard ) ~247
26	Bulklaadspanning (CV spanning)	Als zelf gedefinieerd is geselecteerd in programma 5 is dit programma kan zijn set omhoog. Maar de instelwaarde moet zijn meer dan of gelijk aan de waarde van programma 27. Verhoging van elk klik is 0,1 V.24V modellen (programma 5) is niet Vrij) : Standaard 28,2V, instelling bereik is van 24,0 V naar 31.0V ,24V modellen (programma 5) is Vrij) : Standaard 28,2V, instelling bereik is vanaf 24,0 V naar 29,0V ,48V modellen (programma 5) is niet Vrij) : Standaard 56,4V, instelling bereik is van 48,0 V naar 62,0V ,48V modellen (programma 5) is Vrij) : Standaard 56,4V, instelling bereik is vanaf 48,0 V naar 58,0V.
27	Drijvende lading spanning	Als zelf gedefinieerd is geselecteerd in programma 5 is dit programma kan zijn set omhoog.24V modellen (programma 5) is niet Lib) standaard instelling : 27.0V- instelling bereik is van 24,0V naar de waarde van programma 26 24V modellen (programma 5 is Lib) standaard instelling : 28.2.0V- instelling bereik is van 24,0V naar de waarde van programma 2648V modellen (programma 5 is niet Lib) standaard instelling : 54.0V- instelling bereik is van 48,0V naar de waarde van programma 26 48V modellen (programma 5 is Lib) standaard instelling : 56.4.0V- instelling bereik is van 48,0V naar de waarde van programma 26
29	Laag gelijkstroom spanning uitschakelen	Als zelf gedefinieerd is geselecteerd in programma 5 is dit programma kan zijn set omhoog. De instelwaarde moet minder zijn dan de waarde van programma12.Toename van elk klik is 0,1V. Laag gelijkstroom afsnijden spanning zullen zijn vast om waarde in te stellen ongeacht welk percentage van laden is aangesloten.24V modellen standaard (programma) 5 zijn niet LIB) instelling : 21.0v- instelling bereik is van 20,0V naar 27.0V24V modellen standaard (programma) 5 zijn LIB) instelling : 25.0v- instelling bereik is van 20,0V naar 27.0V48V modellen standaard (programma) 5 zijn niet LIB) instelling : 42.0V Instelling bereik is van 40,0V naar 54,0V48V modellen standaard (programma) 5 zijn LIB) instelling : 50.0V- instelling bereik is van 40,0V naar 54,0V
32	Bulklaadtijd (CV	Automatisch (standaard) :32 AUET	Als dit is geselecteerd, beoordeelt de omvormer dit laadtijd automatisch.
		5 mijn32 S	De instelling bereik is van 5 mijn
	fase)	900 mijn32 900	naar900 min. Toename van elk klik5 minuten
		Als “ GEBRUIK ” is gekozen in programma 05, dit programma ka set omhoog .
33	Batterij-egalisatie	Batterij-egalisatie	Batterij-equalisatieuitschakelen ( standaard )
		Als “ “Flooded ” of “ Gebruiker - gedefinieerd ” is gekozen inprogramma 05, dit programma kan zijn set omhoog .
34	Batterij-egalisatiespanning	24V modellen standaard ( programma) 5 zijn niet Lib ) instelling29,2 V.Instelling bereik is van zwevend spanning ~ 31V. Toename vanelke klik is 0,1 V.24V modellen standaard ( programma) 5 zijn Lib ) instelling is29,2V. Instelbereik is van zwevend spanning ~ 29V. Toenamevan elk klik bedraagt 0,1 V.48V modellen standaard ( programma) 5 zijn niet Lib ) instelling58,4V.Instelling bereik is van zwevend spanning ~ 62V. Toename vanelke klik is 0,1 V.48V modellen standaard ( programma) 5 zijn Lib ) instelling is58,4V. Instelbereik is van zwevend spanning ~ 58V. Toenamevan elk klik bedraagt 0,1 V.
35	Batterij gelijkgemaakt tijd	60 minuten ( standaard )	Instelbereik is van 0 mijnnaar 900 minuten .
36	Batterij gelijkgemaakt time-out	120 minuten ( standaard )	Instelbereik is van 0min tot900 minuten .
37	Egalisatie-interval	30 dagen ( standaard )	Instelling bereik is van 1 naar 9dagen .
39	Egalisatiegeactiveerdonmiddellijk	Inschakelen	Uitzetten ( standaard )39 Ads
		Als egalisatie functie is ingeschakeld in programma 33, dit progralkan worden opgezet. Als ““Inschakelen” is geselecteerd in ditprogramma, het is om activeren batterij egalisatie onmiddellijk EnLCD voornaamst pagina zullen toont [9]. Als“Uitschakelen” isgeselecteerd , wordt de equalisatiefunctie geannuleerd tot volgendegeactiveerde legalisatietijd arriveert op basis van programma 37instelling. Bijdit tijd , " " zullenniet getoond worden in LCD voornaamst pagina ..
41	Automatisch activering voor lithium batterij		activering uitschakelen ( standaard )Wanneer Programma05 is geselecteerd “LIX” als lithium batterij en wanneer de batterij is niet gedetecteerd, de eenheid zullen activeer automatisch de lithium batterij bij A tijd . Als Jij wil na activeer automatisch de lithium batterij , jij moeten opnieuw opstarten de eenheid .
42	Handmatige activering voor lithium batterij		Standaard: activering uitschakelen
			Wanneer Programma05 is geselecteerd "LIX" als lithium batterij, wanneer de batterij is niet gedetecteerd, Als wilt om de lithium batterij bij A tijd ,je zou kunnen gekozen Het.
43	SOC instellen punt terug naar nut bron bij het selecteren van "SBU prioriteit of " Zonne-energie eerste " in programma 01		Standaard 50%, 5%~50%Instelbaar, maar het minimum instelling waarde moet zijn meer dan de waarde van programma 4
44	SOC instellen punt terug naar batterij modus bij het selecteren van "SBU prioriteit " of " Zon -energie eerst " in programm 01		Standaard 95%, 60%~100%Instelbaar
45	Laag gelijkstroom afsnijden SOC		Standaard 20%, 3%~30%Instelbaar, maar het maximum waarde instellen moeten zijn minder dan de waarde van programma 43.
46	Maximale afvoer huidig bescherming		Standaard UITStroomontlading uitschakelen huidig beschermingsfunctie
			Alleen beschikbaar in Enkel model Wanneer nut is beschikbaar, Het draait naar nutsvoorziening model en batterij ontlading stopt na de batterij ontlading stroom overschreed de ingestelde waarde. Wanneer nut is niet beschikbaar, waarschuwing komt voor en batterij ontlading duurt na de batterij afvoer huidig de ingestelde waarde overschreden.
48	Lithium-activering tijd		Standaard 6s;Set bereik is vanaf 6 s naar 300s.

BATTERIJ-EGALISATIE

Egalisatiefunctie wordt toegevoegd aan de laadregelaar. Het keert de opbouw van negatieve chemische effecten zoals stratificatie, een toestand waarbij de zuurconcentratie groter is aan de onderkant van de batterij dan aan de bovenkant. Egalisatie helpt ook om sulfaatkristallen te verwijderen die zich op de platen hebben opgebouwd. Als dit ongecontroleerd blijft, zal deze toestand, sulfatering genaamd, de algemene capaciteit van de batterij verminderen. Daarom wordt aanbevolen om de batterij regelmatig te egaliseren.

- Hoe de egalisatiefunctie toe te passen

U moet de batterij-egalisatiefunctie eerst inschakelen in het LCD-instelprogramma 33. Vervolgens kunt u deze functie op het apparaat toepassen via een van de volgende methoden:

1. Instelling egalisatie interval in programma 37.
2. Actief egalisatie onmiddellijk in programma 39.

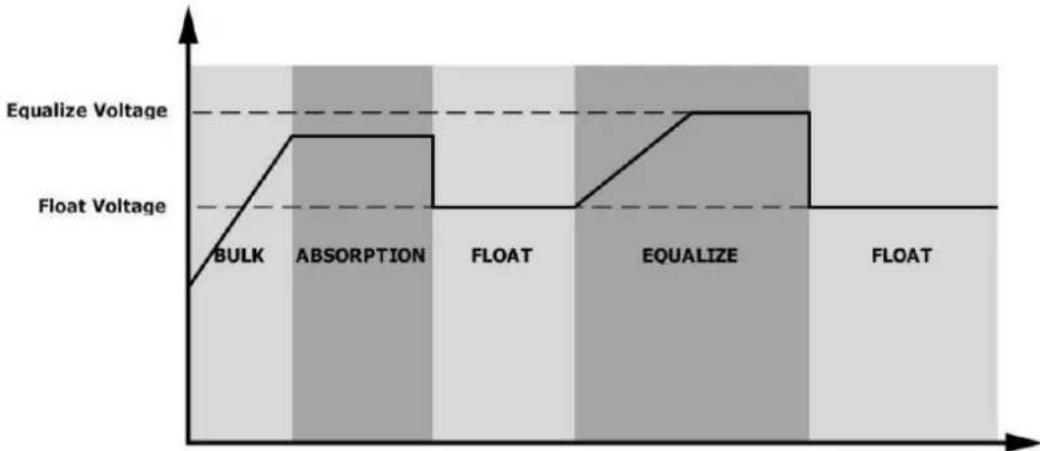

H& Wanneer te Egaliseren

In de float-fase, wanneer het instellingsvereffeningsinterval (batterij-egalisatiecyclus) is aangekomen, of egalisatie is onmiddellijk actief, zal de controller beginnen met het invoeren van de egalisatiefase.

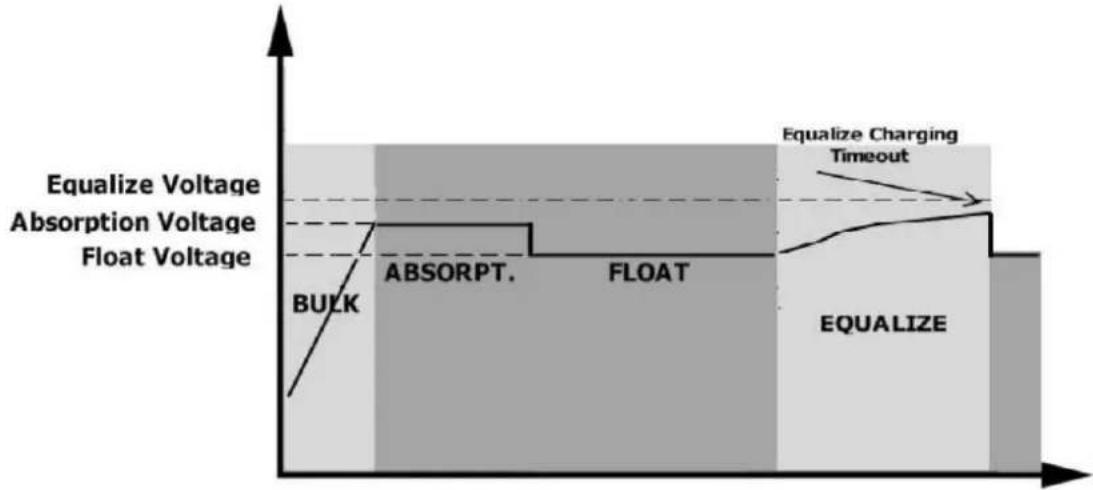

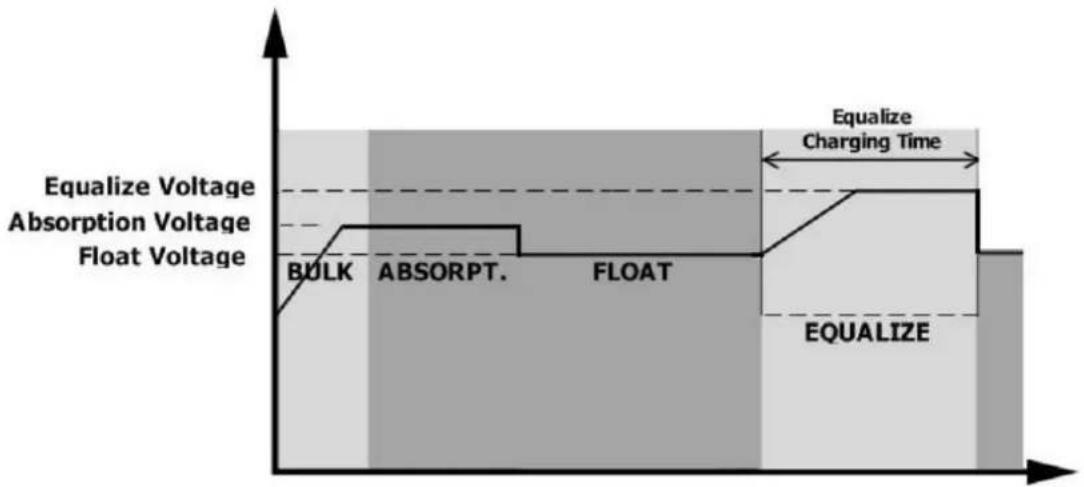

- Egaliseer de laadtijd en time-out

In de egalisatiefase zal de regelaar stroom leveren aan de batterij zoveel als mogelijk totdat de batterijspanning stijgt naar de batterij-egalisatiespanning. Dan wordt constante spanning toegepast om de batterijspanning op de batterij-egalisatiespanning te behouden. De batterij blijft in de egalisatiefase totdat de ingestelde batterij-egalisatietijd is bereikt.

Echter, in de egalisatiefase, wanneer de batterij-egalisatietijd is verstreken en de batterijspanning niet opstijgt naar het batterij-egalisatiespanningspunt, zal de laadregelaar de batterij-egalisatietijd verlengen totdat de batterijspanning de batterij-egalisatiespanning bereikt. Als de batterijspanning nog steeds lager is dan de batterij-egalisatiespanning wanneer de batterij-egalisatietime-out instelling is verstreken, zal de laadregelaar stoppen met egaliseren en terugkeren naar de float-fase.

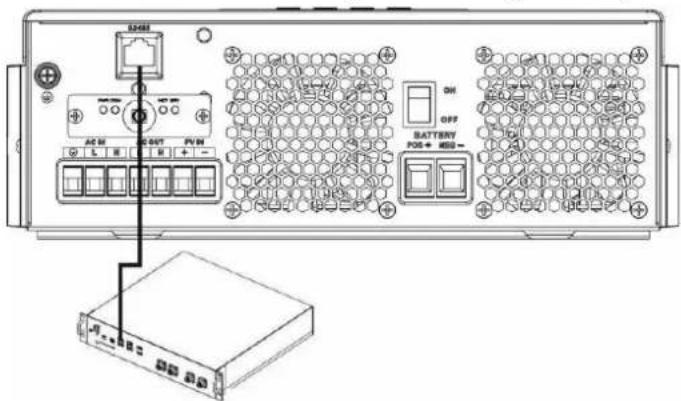

Lithium Batterijverbinding

Als u een lithiumbatterij voor de omvormer kiest, mag u alleen de lithiumbatterij gebruiken die wij hebben geconfigureerd. Er zijn twee connectoren op de lithiumbatterij: de RS485-poort van de BMS en de stroomkabel.

Volg onderstaande stappen om de lithiumbatterijverbinding te implementeren:

1). Monteer de batterijterminal op basis van de aanbevolen batterijkabel en terminalmaat (hetzelfde als voor loodzuur, zie sectie Loodzuur Batterijaansluiting voor details).

2). Verbind het uiteinde van de RS485-poort van de batterij met de BMS (RS485) communicatiepoort van de omvormer.

Als u een lithiumbatterij kiest, zorg er dan voor dat u de BMS-communicatiekabel tussen de batterij en de omvormer aansluit. Deze communicatiekabel levert informatie en signalen tussen de lithiumbatterij en de omvormer. Deze informatie wordt hieronder vermeld:

- Herconfigureer de laadspanning, laadstroom en batterij-ontladingsafsnijspanning volgens de lithiumbatterijparameters.

Laat de omvormer starten of stoppen met opladen volgens de toestand van de lithiumbatterij.

Verbind het einde van de RS 485 van de batterij naar de RS485-communicatiepoort van de omvormer.

Zorg ervoor dat de RS485-poort van de lithiumbatterij verbonden is met de omvormer, pin naar pin. De communicatiekabel zit in de verpakking en de pin-toewijzing van de RS485-poort van de omvormer wordt hieronder weergegeven:

Pin nummer	RS485 Haven
PIN-code 1	RS- 485-B
PIN -code 2	RS- 485-A
PIN-code 7	RS- 485-A
PIN-code 8	RS- 485-B

Nadat u de verbinding hebt gemaakt, moet u enkele instellingen voltooien en bevestigen als volgt:

1) Selecteer programma 05 als lithiumbatterijtype. 2) Bevestig de instelwaarden van programma 41/42/43/44/45.

Opmerking: Programma 43/44/45 zijn alleen beschikbaar bij succesvolle communicatie; ze vervangen de functies van programma 12/13/29. Tegelijkertijd zijn programma 13, 12 en 29 niet meer beschikbaar.

LCD-scherm

Als de communicatie tussen de omvormer en de batterij succesvol is, wordt er wat informatie op het LCD-scherm weergegeven als volgt:

Item	Beschrijving	LCD-scherm
1	Communicatie succesvol icon
2	Maximaal lithium batterij laadspanning	Maximaal lithium De laadspanning van de batterij is 56.0 V.
3	Maximaal lithium batterij opladen huidig	Maximaal lithium batterij opladen huidige is 40A.
4	Lithium het ontladen van de batterij is verboden	Li zal één keer knipperen elk 1 seconde
5	Lithium het opladen van de batterij is verboden	Li zal één keer knipperen elk 2 seconde
6	Lithium batterij SOC -percentage (%)	Lithium batterij SOC is 63AH en 60%

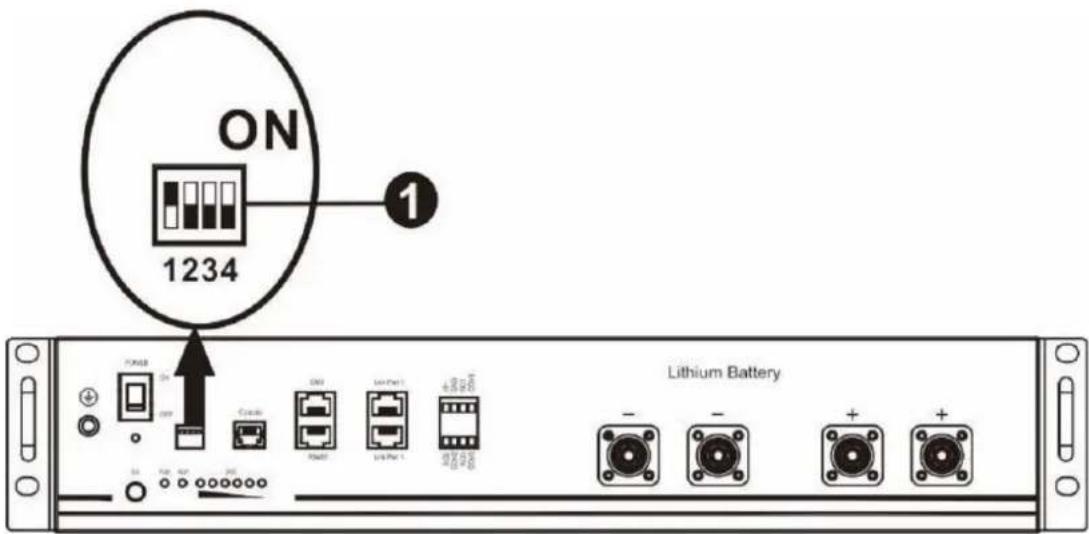

Instelling voor PYLON US2000 lithiumbatterij

1). PYLONTECH VS 2000 lithiumbatterij instelling:

DIP-schakelaars: Er zijn 4 DIP-schakelaars die verschillende baudrates en batterijgroepadressen instellen. Als de schakelaarpositie naar de "UIT"-positie is gedraaid, betekent dit "0". Als de schakelaarpositie naar de "AAN"-positie is gedraaid, betekent dit "1".

DIP-schakelaar 1 is "AAN" om de baudrate 9600 te vertegenwoordigen.

DIP 2, 3 en 4 zijn gereserveerd voor het batterijgroepadres.

DIP-schakelaars 2, 3 en 4 op de masterbatterij (eerste batterij) worden gebruikt om het groepadres in te stellen of te wijzigen. OPMERKING: "1" is de bovenste positie en "0" is de onderste positie.

2). Installatieproces

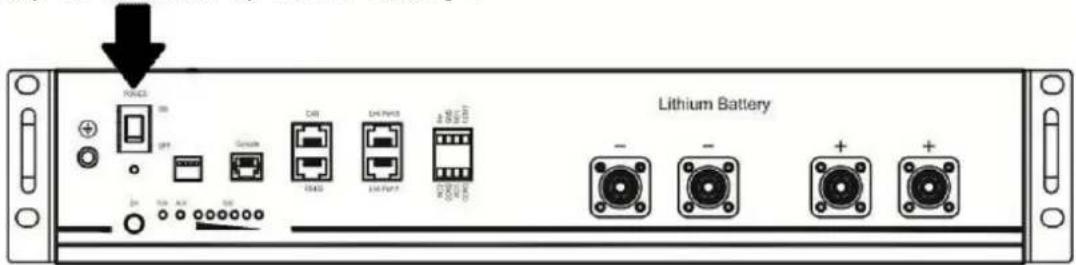

Stap 1. Gebruik de RS 485-kabel om de omvormer en de lithiumbatterij te verbinden zoals in afbeelding 1. Stap 2. Schakel de lithiumbatterij in.

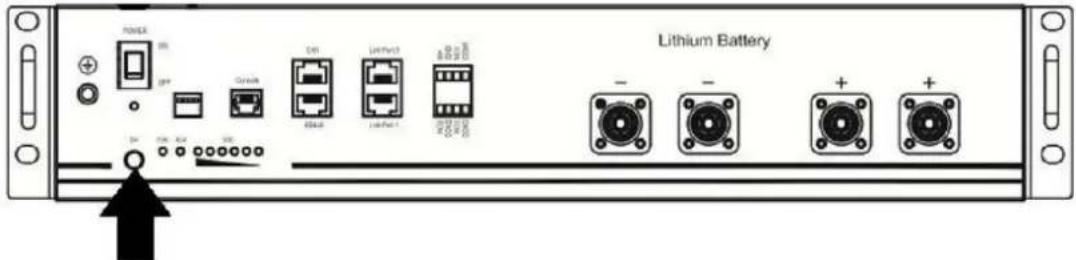

Stap 3. Houd langer dan drie seconden ingedrukt om te starten. Lithiumbatterij, stroomuitvoer klaar.

Stap 4. Draai de omvormer aan.

Stap 5. Zorg ervoor dat u het batterijtype "Li 2" selecteert in LCD-programma 5.

Als de communicatie tussen de omvormer en de accu succesvol is, zal het batterijpictogram Li op het LCD-scherm oplichten.

Instelling voor lithiumbatterij zonder communicatie

Deze suggestie wordt gebruikt voor lithiumbatterijtoepassingen en om lithiumbatterij BMS-bescherming zonder communicatie te vermijden. Voltooi de instelling als volgt:

1. Voordat u met de instelling begint, moet u de batterij BMS-specificatie verkrijgen:

A. Max. laadspanning B. Max. laadstroom C. Ontladingsbeschermingsspanning

1. Stel het batterijtype in als "LIB".

05	Batterijtype	Algemene Ledenvergadering (standaard)	OverstroomdOS Fld
		Door de gebruiker gedefinieerd	Als “Gebruikergedefinieerd” is geselecteerd, batterij laadspanning en laag DC-uitschakelingspanning kan zijn set omhoog in programma 26, 27 En 29.
		Lithiumbatterij zonder mededeling	Als Als “LIB” is geselecteerd, batterij standaard waarde is geschikt voor lithium batterij zonder communicatie batterij laadspanning en laag DC-afsluitspanning kan zijn opzetten in programma 26,27 En 29.

1. Stel de CV-spanning in als maximale laadspanning van BMS - 0,5 V.

26

Bulklaadspanning (CV spanning)

Als zelf gedefinieerd is geselecteerd in programma 5, dit program kan zijn set omhoog. Maar de instellingswaarde moeten meer zijn dan of gelijkwaardig de waarde van programma 27. Verhoging van elk klik is 0,1 V.24V modellen : Standaard 28,2V, instelling bereik is van 24,0V naar 30,0V , 48V modellen : Standaard 56,4V, instelling bereik is van 48,0V naar 62,0 V.

1. Stel de zwevende laadspanning in als de CV-spanning.

27

Drijvende lading spanning

Als zelf gedefinieerd is geselecteerd in programma 5, dit programma kan zijn set omhoog.24V modellen standaard instelling : 27.0VInstelling bereik is vanaf 24,0 V naar de waarde van programma 26 48V modellen standaard instelling : 54,0VInstelling bereik is vanaf 48,0 V naar de waarde van programma

1. Stel de lage DC-uitschakelspanning in op ≥ ontladingsbeveiligingsspanning van BMS + 2 V.

29

Laag gelijkstroom spanning uitschakelen

Als zelf gedefinieerd is geselecteerd in programma 5, dit programma kan zijn set omhoog. De instelwaarde moeten minder zijn dan de waarde van programma12.Toename van elk klik is 0,1V. Laag gelijkstroom afsnijden spanning zullen zijn vast om waarde in te stellen Nee ongeacht percentage van de belasting is verbonden.24V modellen standaard instelling : 21.0vInstelling bereik is van 20,0V naar27.0V 48V modellen standaardinstelling : 42.0VInstelling bereik is van 40,0V naar 54,0V

1. Stel de maximale laadstroom in die kleiner moet zijn dan de maximale laadstroom van het BMS-systeem.

02

Maximale lading huidig: Om totaal te configureren laadstroom voor zonne- en nut opladers. ( Max . opladen huidig = nutsvoorziening opladen huidige + zonne- laadstroom)

Indien geselecteerd, acceptabel laadstroombereik zullen zijn binnenin 1 Maximaal . opladen huidig van SPEC, Maar Het zou niet moeten zijn minder dan de AC- laadstroom (programma) 11 )

1. Instelling van het spanningspunt om terug te keren naar de netvoeding wanneer "SBU" prioriteit of "Zonne-energie eerst" is geselecteerd in programma 01. De

instellingswaarde moet ≥ lage gelijkstroom afsnijspanning + 1 V zijn, anders zal de omvormer een waarschuwing geven als de batterijspanning laag is.

12	Spanning instellen punt terug naar nut bron bij het selecteren van "SB prioriteit" of "Zonne-energie eerste" in programma 01.	48V modellen: 46V ( standaard )Instelling bereik is vanaf 44,0 V naar 57,2 Volt voor 48 v model, Maar de maximale instelwaarde moet zijn minder dan de waarde van programma13.
		24V modellen: 23V ( standaard )Instelling bereik is vanaf 22,0 V naar 28,6 Volt voor 24 v model, Maar De maximale instelwaarde moet zijn minder dan de waarde van programma13.

Opmerking:

1. Het is beter de instelling te voltooien zonder de omvormer in te schakelen (laat de LCD gewoon weergeven, geen output); 2. Wanneer u klaar bent met instellen, start u het apparaat opnieuw op omvormer.

Foutreferentiecode

Schuld Code	Schuld Evenement	Icon op
01	Te hoge temperatuur van de omvormer module
02	Overtemperatuur van DCDC module
03	De accuspanning is te hoog
04	Overtemperatuur van PV module
05	Uitvoer kort omcirkeld.
06	Uitgangsspanning is te hoog .
07	Overbelasting time-out
08	Busspanning is te hoog
09	Bus zacht start mislukt
10	PV voorbij huidig
11	PV-overspanning
12	DCDC voorbij huidig
13	Overstroom of golf
14	Busspanning is te laag
15	Omvormer defect (Zelfcontrole)
18	Op-stroom verschuiven is te hoog
19	Omvormerstroom verschuiven is te hoog
20	DC/DC-stroom verschuiven is te hoog
21	PV-stroom verschuiven is te hoog
22	Uitgangsspanning is te laag
23	Omvormer negatief stroom

Waarschuwingsindicator

WaarschuwingCode	WaarschuwingEvenement	Hoorbaar alarm	Pictogram knippert
02	Temperatuur is te Hoog	Piep drie keer per dag seconde
04	Laag batterij	Pieptoon één keer per seconde
07	Overbelasting	Piep eenmaal elk 0,5 second
10	Uitgangsvermogen derating	Piep tweemaal per dag 3 seconden
14	Fan geblokkeerd	Geen
15	PV-energie is laag	Piep tweemaal per dag 3 seconden
19	Lithium Batterij communicatie is mislukt	Piep eenmaal elk 0,5 second
21	Lithium Batterij over huidig	Geen
E9	Batterij-egalisatie	Geen
bP	Batterij is niet aangeslote	Geen

SPECIFICATIES

Tabel 1 Lijnmodusspecificaties

OMVORMERMODEL	1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Ingangsspanningsgolfvorm	Sinusvormig (nuts- of generator)
Nominale ingangsspanning	230 V wisselstroom
Laag Verliesspanning	170 V wisselstroom± 7 V ( UPS ) 90Vac ±7V ( Apparaten )
Laag Verlies Terugkeerspanning	180 Vac ±7 V ( UPS ); 100 Vac ±7V ( Apparaten )
Hoog Verliesspanning	280 V wisselstroom ±7 V
Hoog Verlies Terugkeerspanning	270 V wisselstroom ±7 V
Maximale AC-ingangsspanning	300 Vac
Nominale invoer Frequentie	50Hz / 60Hz ( Automatisch detectie )
Laag Verlies Frequentie	40± 1Hz
Laag Verlies Opbrengst Frequentie	42± 1Hz
Hoog Verlies Frequentie	65±1 Hz
Hoog Verlies Opbrengst Frequentie	63±1 Hz
Uitgangskortsluiting Bescherming	Batterijmodus: Elektronische schakelingen
Efficiëntie (lijn Modus)	>95% ( Beoordeeld R laden , batterij vol opgelade)
Overdrachtstijd	10 minuten typisch ( UPS ); 20 ms typisch (Apparaten )
Uitvoer vermogensafname:Wanneer de AC-ingangsspanning daalt naar 95V of 170V afhankelijk op modellen , de uitgangsvermogen zal worden verlaagd.

Tabel 2 Omvormermodusspecificaties

OMVORMERMODEL	1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Nominaal vermogen Stroom	1,5kVA1,5kW	2,5kVA2,5kW	3,5kVA3,5kW	5,5kVA5,5kW	6,2kVA6,2kW
Uitgangsspanningsgolfvorm	Zuivere sinus Golf
Uitgangsspanning Verordening	230 V wisselstroom ±5%
Uitvoer Frequentie	50Hz of 60Hz
Piek Efficiëntie	94%
Piekcapaciteit	2* beoordeeld stroom voor 5 seconden
Nominaal DC-ingangsspanning	24 V gelijkstroom			48 V gelijkstroom
Koude startspanning	23,0 V gelijkstroom			46,0 V gelijkstroom
Laag DC waarschuwingsspanningAlleen voor de AVA en Vloecdood@ laden < 20%@ 20% ≤ laden < 50% @ laden ≥ 50%	22,0 Vgelijkstroom21,4 Vgelijkstroom20,2 Vgelijkstroom			44,0 Vgelijkstroom42,8 Vgelijkstroom40,4 Vgelijkstroom
Laag DC-waarschuwing Opbrengst SpanningAlleen voor de AVA en Vloecdood@ laden < 20%@ 20% ≤ laden < 50% @ laden ≥ 50%	23,0 Vgelijkstroom22,4 Vgelijkstroom21,2 Vgelijkstroom			46,0 Vgelijkstroom44,8 Vgelijkstroom42,4 Vgelijkstroom
Laag DC-afsluitspanningAlleen voor de AVA en Vloecdood@ laden < 20%@ 20% ≤ laden < 50% @ laden ≥ 50%	21,0 Vgelijkstroom20,4 Vgelijkstroom19,2 Vgelijkstroom			42,0 Vgelijkstroom40,8 Vgelijkstroom38,4 Vgelijkstroom

Tabel 3 Laadmodusspecificaties

Nutsvoorzieningen opladen Modus
OMVORMERMODEL		1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA
Maximaal opladen Huidig ( PV + wisselstroom ) (@VI / P =230 V wisselstroom )		60 Amp	100 Amp	100 Amp	100 Amp
Maximaal opladen Huidig ( AC ) (@VI / P =230 V wisselstroom )		60 Amp	80 Amp
Grootverpak king Opladen Spanning	Overstroomd Batterij	29,2 V gelijkstroom			58,4 V gelijkstroom
	Algemene Ledenvergadering / Gel-batterij	28,2 V gelijkstroom			56,4 V gelijkstroom
Zwevende laadspanning		27 V gelijkstroom			54 V gelijkstroom
Overladen Bescherming		32 V gelijkstroom			63 V gelijkstroom
Oplaadalgoritme		3- Stap

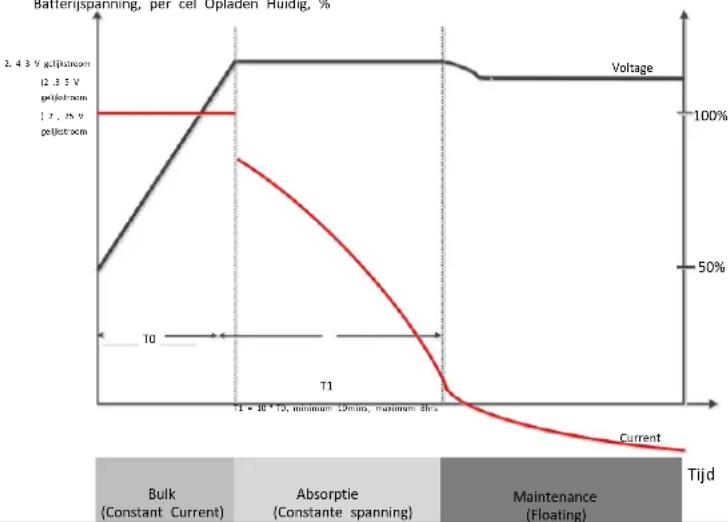

Laadcurve
Zonne Invoer
OMVORMERMODEL		1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA
Beoordeeld Stroom		2000W	3000W	4000W	5500W
Maximaal. PV-array open circuit Spanning		500 V gelijkstroom
PV-array MPPT-spanning Bereik		60 Vdc ~500 Vdc
Maximale invoer Huidig		15A	15A	15A	18A
Maximale laadstroom (PV)		60A	100A	100A	100A

Tabel 4 Algemene specificaties

OMVORMERMODEL	1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Bedrijfstemperatuur Bereik	-10°C naar 55°C
Opslagtemperatuur	-15°C~ 60°C
Vochtigheid	5% tot 95% Relatief Vochtigheid ( niet - condenserend )
Afmeting (D*B*H), mm	358x295x105			438x295x105
Nettogewicht, kg	5.8	6.0	6.2	8.2	8.7

PROBLEMEN OPLOSSEN

Probleem	LCD/LED/Zoemer	Uitleg / Mogelijke oorzaak	Wat te Doen
Eenheid sluit omlaag automatisch tijdens het opstarten proces.	LCD/LED's en zoemer zullen zijn actief voor 3 seconden en dan compleet uit.	De batterijspanning is te laag	1. Opnieuw opladen batterij2. Vervangen batterij .
Nee reactie na macht op .	Nee indicatie.	1. De batterij spanning is ver te laag .2. Batterijpolariteit is aangesloten teruggedraaid.	1. Controleren als batterijen En De bedrading is goed aangesloten.2. Opnieuw opladen batterij3. Vervangen batterij .
Er zijn netspanning Maar de eenheid werkt in batterij modus.	Ingangsspanning is weergegeven als 0 op de LCD en groente LED is knipperend.	Ingangsbeschermer is gestruikeld	Controleer of de AC-schakelaar is struikelde en AC-bedrading is verbonden Goed.
	Groente LED knippert.	Slechte kwaliteit van de wisselstroom. ( Oever of Generatoren )	1. Controleren als Wisselstroom draden Zijn te dun en / of te lang .2. Controleren als generator ndien (toegepast) werkt Goed of als ingangsspanningsbereik instelling is correct. (UPS-→apparaat)
	Groente LED knippert.	Stel " Zonne -energie" in Eerst " als de prioriteit van de uitvoerbron.	Uitvoerbron wijzigen prioriteit naar Nut eerst.
Wanneer de eenheid is ingeschakeld, intern relais is ingeschakeld en herhaaldelijk uit.	LCD-scherm En LED's zijn aan het knipperen	Batterij is losgekoppeld.	Controleer of batterijdraden Zijn goed verbonden.
Zoemer pieptonen continu en rood LED is op .	Schuld code 07	Overbelastingsfout. De omvormer is overbelast 110% en tijd is omhoog .	Verminder de verbondenheid laden door sommige uitschakelen apparatuur.
	Schuld code 05	Uitvoer kort omcirkeld.	Controleer of de bedrading is verbonden goed en abnormaal verwijderen laden.
	Schuld code 02	Interne temperatuur van de omvormer onderdeel is over 100°C.	Controleer of de luchtstroom van de eenheid is geblokkeerd of of de omgevingstemperatuur is te hoog .
	Schuld code 03	Batterij is overbelast.	Terug naar reparatiecentrum.
		De batterijspanning is te hoog.	Controleer of de specificaties en hoeveelheid van batterijen zijn ontmoeten vereisten.
	Schuld code 06/22	Uitgang abnormaal (omvormerspanning onderstaand dan 190 Vac of is hoger dan 260 V wisselstroom )	1. Verminderen de aangesloten belasting .2. Opbrengst naar reparatie centrum
	Schuld code 08/09/15	Interne componenten zijn defect.	Terug naar reparatiecentrum.

Schuld code 13	Overstroom of piek.	Opnieuw starten de eenheid indien de fout gebeurt nogmaals, kom alsjeblieft terug naar reparatiecentrum.
Schuld code 14	Bus spanning is te laag .
Nog een foutcode		Als de draden zijn aangeslotnou, alsjeblieft terug naar reparatie centrum.

Wi-Fi Plug Pro Snelle installatiegids

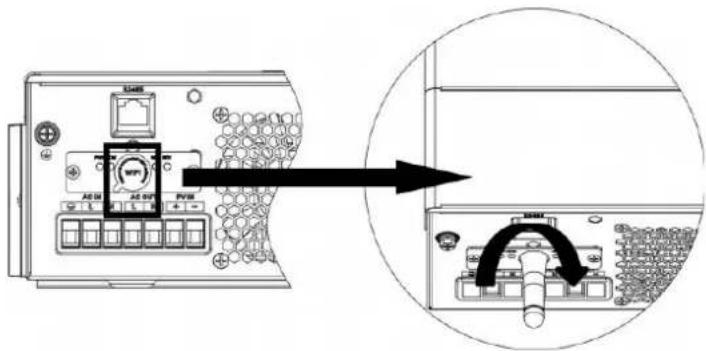

1. Schematisch diagram van het verwijderen en plaatsen van de draadloze antenne

1.2 Datalogger toevoegen

① Meld u aan bij het account en klik op de Datalogger-knop. Tik op de knop "+" rechtsboven

hoek van de dataloggerpag

② Typ volgens de prompts het volgende: informatie om de datalogger af te maken

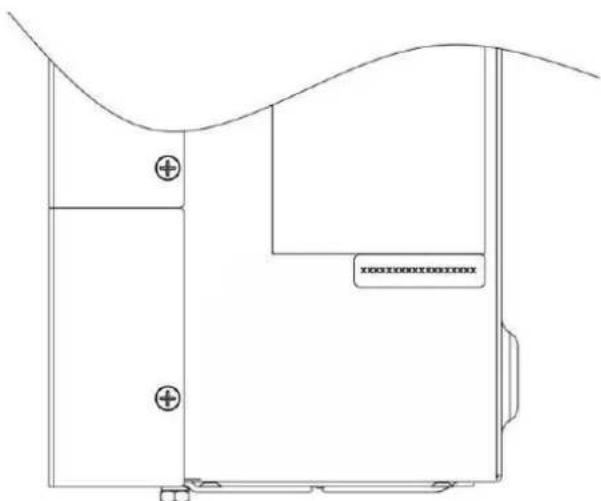

Het PN-nummer is gelegen naast het apparaatlabel van de machine. (Initieel wachtwoord: 12345678)

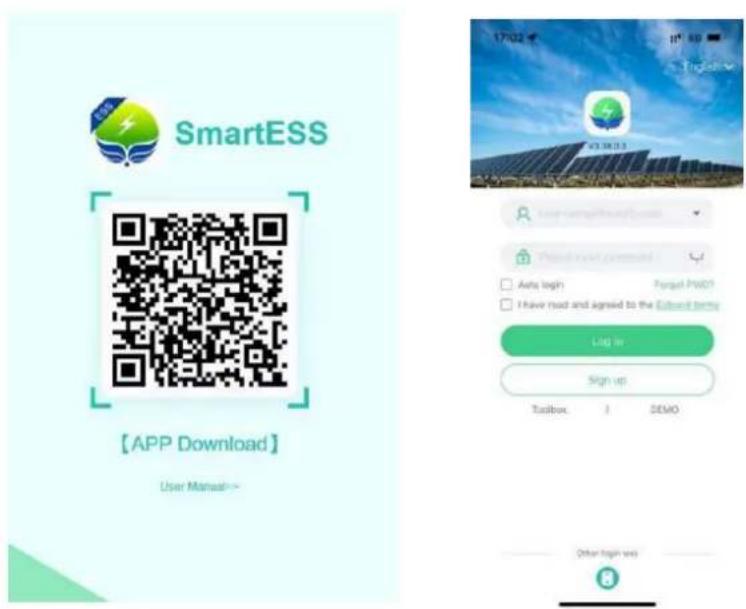

(1) Scan de QR-code en download de APP (iPhone App Store; en Android-telefoon); (2) Open de APP, klik op de knop 'Registratie' en selecteer 'Mobiele telefoon'. Registratie" of "E-mailregistratie"; (3) Schakel Bluetooth of WiFi in als nodig.

2.2 Bluetooth verbonden met de digitale collector

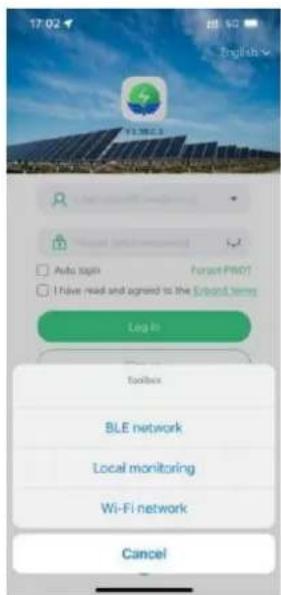

(1) Klik op de "Toolbox" en selecteer "BLE-netwerk" of "Wi-Fi". netwerk" als vereist;

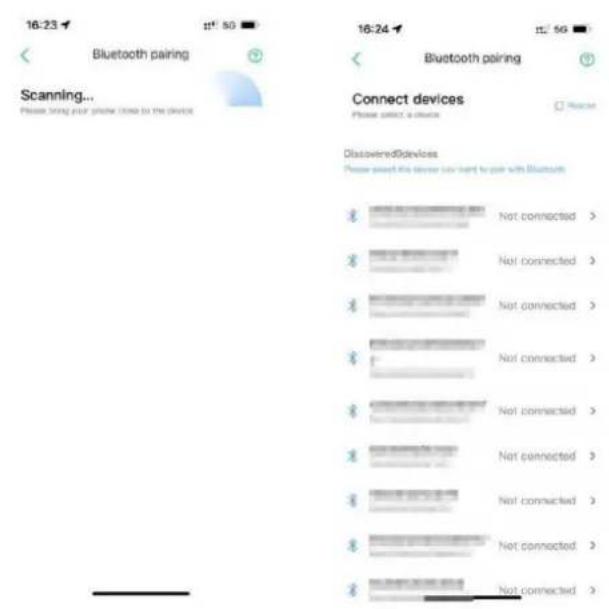

(2) Als u het Bluetooth-distributienetwerk kiest, scant u automatisch het apparaat in de buurt

Zoek op de pagina "Bluetooth Pairing" het PN dat overeenkomt met de digitale collector, "Verbinden".

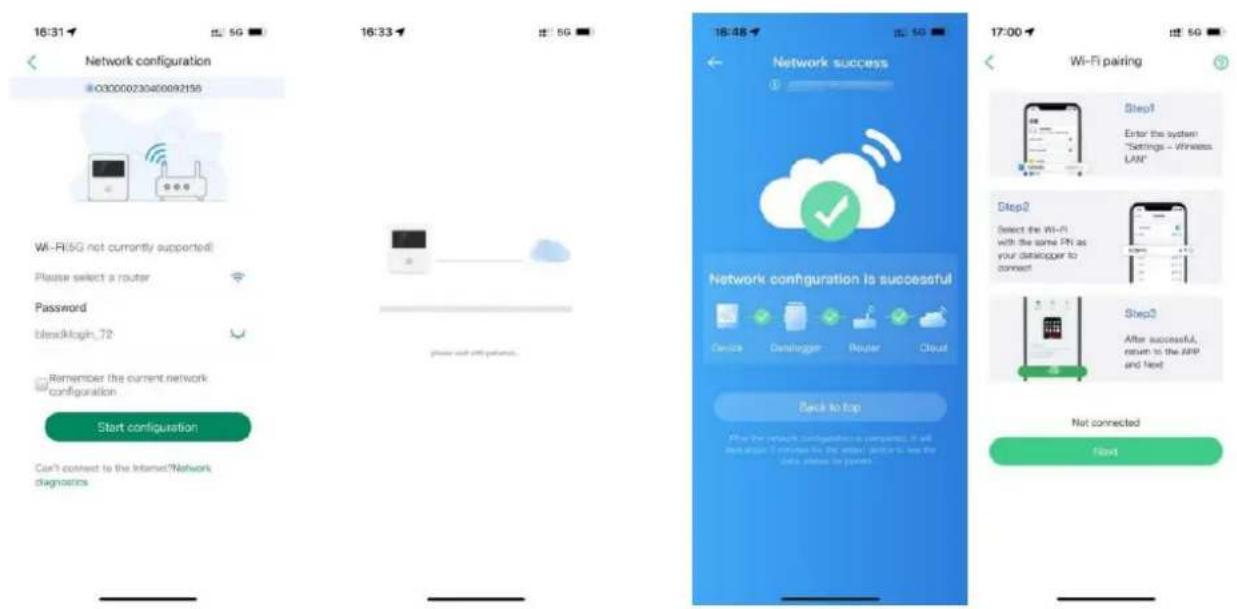

(1) Selecteer de overeenkomstige 2.4G WiFi volgens de prompts, vul het wachtwoord in en klik "Begin Verbinding maken met het netwerk"; prompt op de referentiepagina van de WiFi-distributienetwerk-APP.

Adres: shuangchenglu 803 is nog geen 11 hao 1602A- 1609 jaar, Baoshanqu, Sanghai 200000 NL.

Geïmporteerd naar Australië: SIHAO PTY BEPERKT, 1 ROKEVA STRAATHOUT NSW 2122 Australië

Geïmporteerd naar Verenigde Staten: sanven Technologie BV., suite 2509166 Anaheim plaats, Rancho komkommer, CA -91730

EC

REP

E- crossstu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Technische ondersteuning en E-garantie certificaat www.vevor.com-/ondersteuning

VEVOR®

TOUGH TOOLS, HALF PRICE
