MODEL: EM 3500 -24L / EM 6200 -48L
EM 3500 -24 liter / EM 6200 -48 liter
Heeft u productvragen? Behoefte aan technische ondersteuning? Neem dan gerust contact met ons op:
Technische ondersteuning en E-garantie certificaat www.vevor.com/ondersteuning
Dit is de originele handleiding. Lees alle instructies in de handleiding zorgvuldig door voordat u het apparaat in gebruik neemt. VEVOR behoudt zich het recht voor op een duidelijke interpretatie van onze gebruikershandleiding. Het uiterlijk van het product is onderhevig aan het
product dat u ontvangt. Excuses voor het feit dat wij u niet opnieuw informeren als er technologische of softwarematige wijzigingen aan ons product zijn.
 | waarschuwing - Aan verminderen de risico van blessure, gebruiker moeten lezen gebruiksaanwijzing voorzichtig. |
 | Dit product is onderworpen aan de voorraad van Europees Richtlijn 2012/1/ EG . De symbool tonen A wieltje prullenbak gekruistdoor geeft aan dat het product aparte weigeren verzameling in de Europese unie. Dit geldt voor het produ en alle toebehoren gemarkeerd met dit symbool. producten gemarkeerd als zo een kunnen niet zijn weggegooid met normaal huiselijk afval, maar moet zijn genomen naar A verzameling punt voor recyclen elektrisch En elektronische apparaten |
WAARSCHUWING: GEVAAR VOOR ELEKTRISCHE SCHOK
Het product wordt gebruikt in combinatie met een permanente energiebron (batterij). Zelfs als het apparaat is uitgeschakeld, kan er een gevaarlijke elektrische spanning aanwezig zijn op de ingangs- en/of uitgangsklemmen. Schakel altijd de wisselstroom uit en koppel de batterij los voordat u onderhoud uitvoert. Het product bevat geen interne onderdelen die door de gebruiker kunnen worden onderhouden. Verwijder het voorpaneel niet en gebruik het product niet tijdens bedrijf, tenzij alle panelen zijn gemonteerd. Al het onderhoud moet worden uitgevoerd door gekwalificeerd personeel.
Gebruik het product nooit op locaties waar gas- of stofexplosies kunnen voorkomen. Raadpleeg de specificaties van de fabrikant van de batterij om ervoor te zorgen dat de batterij geschikt is voor gebruik met dit product. De veiligheidsinstructies van de batterijfabrikant moeten altijd worden opgevolgd.
WAARSCHUWING: til geen zware voorwerpen op zonder hulp. Installatie
Lees de installatie-instructies voordat u met de installatiewerkzaamheden begint. Dit product is een veiligheidsklasse I-apparaat (uitgerust met een aardklem voor veiligheidsdoeleinden). De wisselstroomingang en/of -uitgangsklemmen moeten worden aangesloten op een ononderbroken aardleiding voor
veiligheidsdoeleinden. Een extra aardpunt bevindt zich aan de buitenkant van het product. Als wordt aangenomen dat de aardingsbeveiliging is beschadigd, moet het product uit
bedrijf worden genomen en per ongeluk opnieuw in bedrijf worden gesteld; neem contact op met gekwalificeerd onderhoudspersoneel.
Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang nooit een beveiligingsapparaat door een onderdeel van een ander type. Raadpleeg de handleiding voor het juiste onderdeel.
Controleer voordat u het apparaat inschakelt of de beschikbare spanningsbron voldoet aan de configuratie-instellingen van het product, zoals beschreven in de handleiding.
Zorg ervoor dat de apparatuur wordt gebruikt onder de juiste bedrijfsomstandigheden. Bedien het apparaat nooit in een natte of stoffige omgeving.
Zorg ervoor dat er altijd voldoende vrije ruimte rondom het product is voor ventilatie en dat de ventilatieopeningen niet zijn geblokkeerd.
Installeer het product in een hittebestendige omgeving. Zorg er daarom voor dat er geen chemicaliën, plastic onderdelen, gordijnen of andere textielsoorten in de
onmiddellijke nabijheid van de apparatuur zijn. Transport en opslag
Bij opslag of vervoer van het product moet u ervoor zorgen dat de netspanning en batterijkabels zijn losgekoppeld.
Er kan geen aansprakelijkheid worden aanvaard voor schade tijdens transport als de apparatuur niet in de originele verpakking wordt vervoerd.
Bewaar het product in een droge omgeving; de opslagtemperatuur moet tussen -10 °C en 50 °C liggen.
Raadpleeg de handleiding van de batterijfabrikant voor informatie over vervoer, opslag, opladen en beschikbaarheid van de batterij.

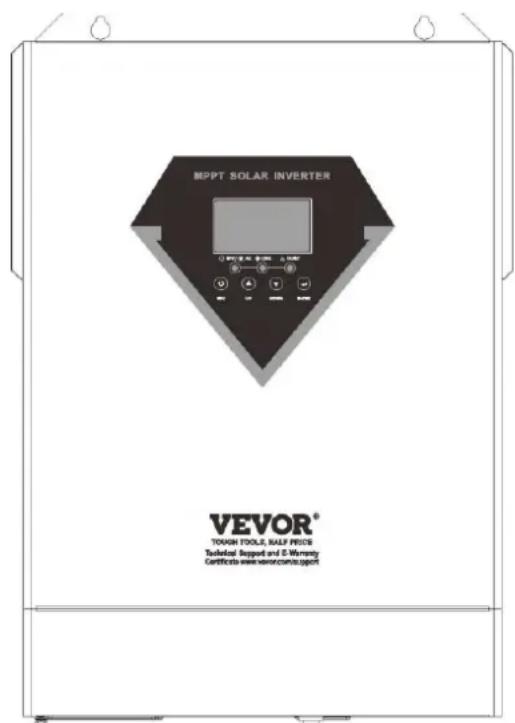

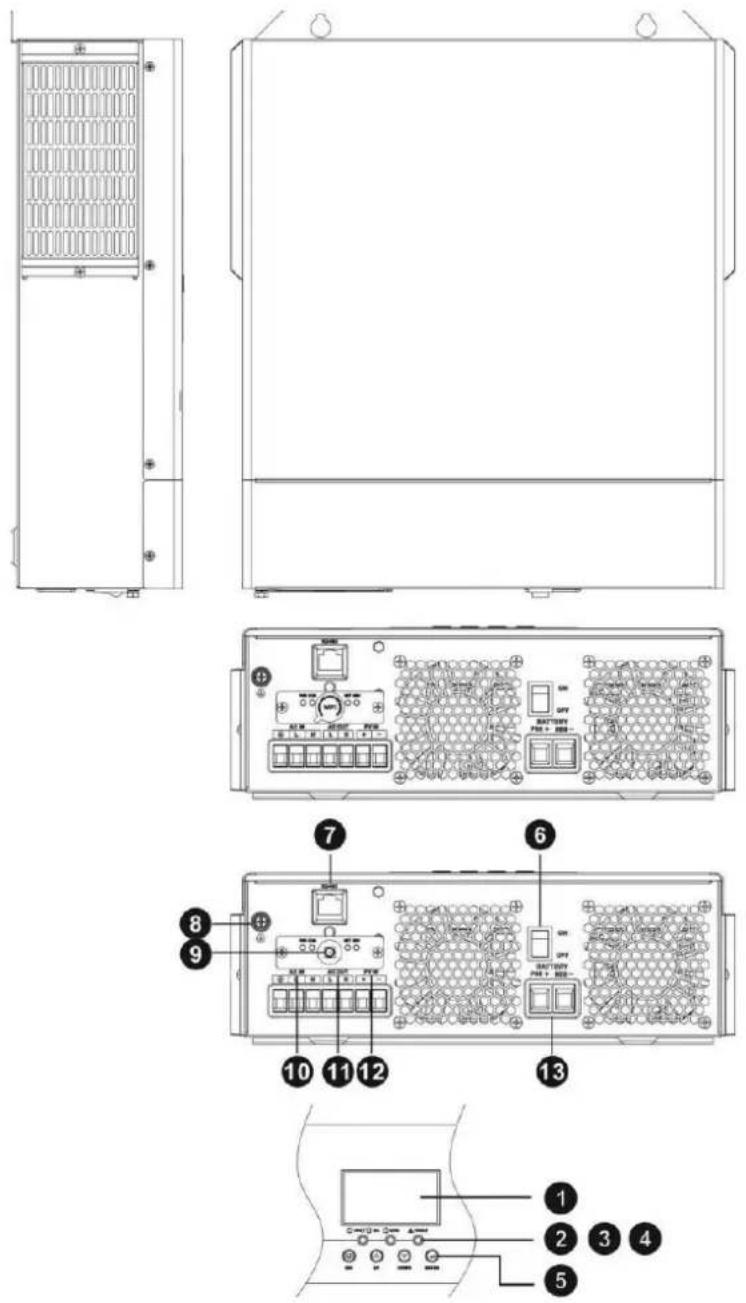

PRODUCTOVERZICHT
- LCD-weergave
- Statusindicator
- Oplaadindicator
- Foutindicator
- Functieknoppen
- Aan/uit-schakelaar
- RS 485-communicatiepoort
- Aarding
- Wi-Fi-antennepoort
- Wisselstroomingang
- Wisselstroom uitvoer
- PV invoer
- Batterij invoer
INSTALLATIE
Uitpakken en inspectie
Vóór de installatie, controleer de unit. Zorg ervoor dat niets binnen het pakket is beschadigd. U zou de volgende artikelen binnen het pakket moeten hebben ontvangen:
- De eenheid x 1
- Gebruikershandleiding x 1, WiFi-antenne x 1
Voorbereiding

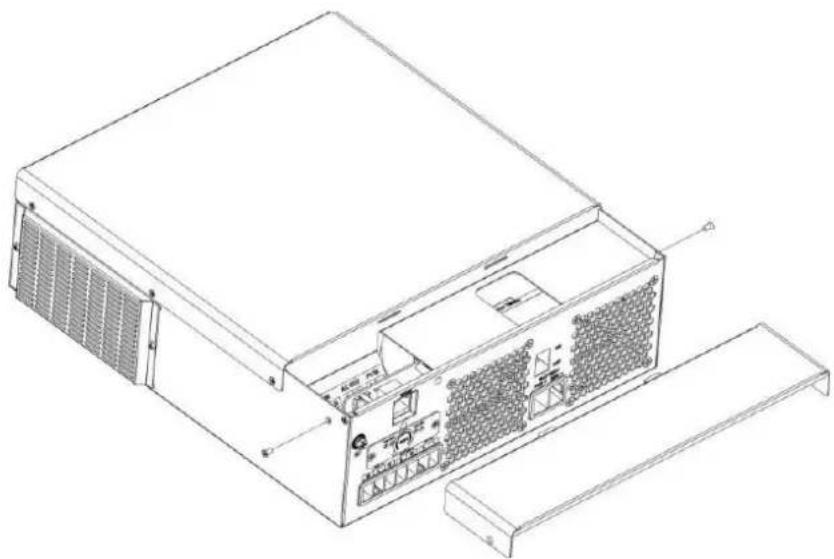

Voordat u alle bedrading aansluit, verwijdert u de onderkant door twee schroeven te verwijderen, zoals hieronder getoond.
Houd rekening met de volgende punten voordat u de installatieplaats selecteert:
- Monteer de omvormer niet op brandbare bouwmaterialen.
- Plaats op een stevig oppervlak
- Installeer deze omvormer op ooghoogte, zodat het LCD-scherm te allen tijde goed leesbaar is.
- De omgevingstemperatuur moet tussen 0°C en 55°C liggen voor een optimale werking.
- De aanbevolen installatiepositie is verticaal aan de muur bevestigd.

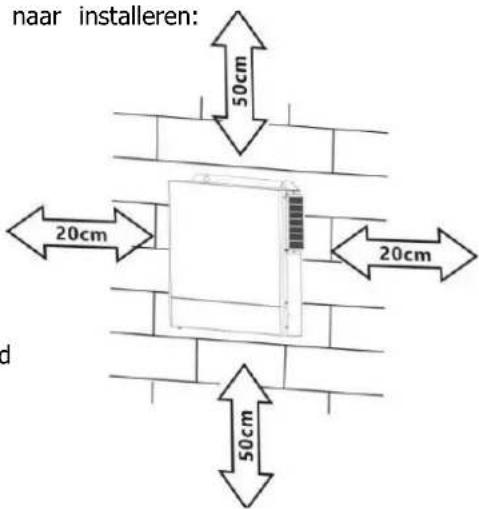

- Zorg ervoor dat u voldoende ruimte laat tot andere objecten en oppervlakken, zoals weergegeven in het juiste diagram, om voldoende warmteafvoer en ruimte voor bedrading te garanderen.
GESCHIKT VOOR MONTAGE OP BETON OF ANDERE NIET-BRANDBARE OPPERVLAKKEN.

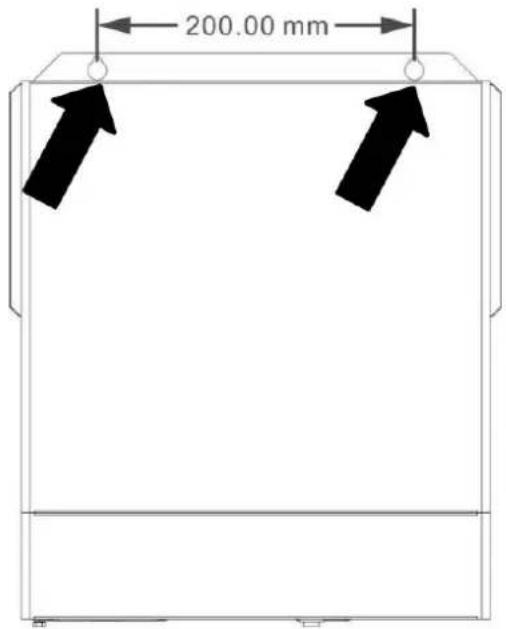

Installeer het apparaat door drie schroeven vast te draaien. Het wordt aanbevolen om M4- of M5-schroeven te gebruiken.

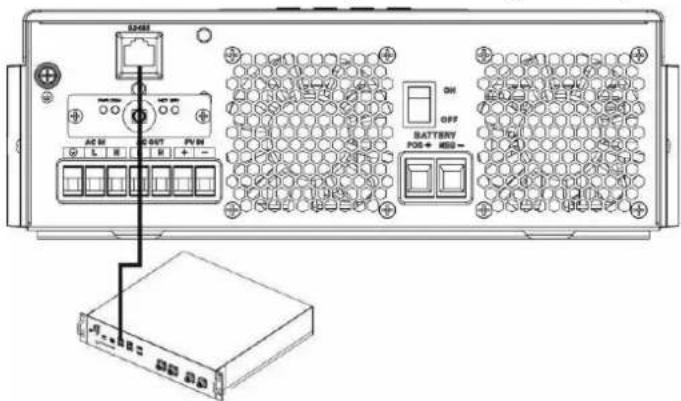

Batterijverbinding
LET OP: Voor een veilige werking en naleving van de regelgeving is het raadzaam om een aparte DC-overstroombeveiliging of scheidingsinrichting tussen de batterij en de omvormer te installeren. In sommige toepassingen is een scheidingsinrichting niet vereist, maar overstroombeveiliging is nog steeds verplicht. Raadpleeg
de typische stroomsterkte in de onderstaande tabel voor de vereiste zekering of zekeringgrootte.
Strip lengte:
WAARSCHUWING! Alle bedrading moet worden uitgevoerd door gekwalificeerd personeel.
WAARSCHUWING! Voor de systeemveiligheid en efficiënte werking is het belangrijk om geschikte kabels te gebruiken voor de batterijverbinding. Om het risico op letsel te verminderen, gebruik de juiste aanbevolen kabel, striplengte (L2) en vertinlengte (L1).
zoals hieronder.
Aanbevolen batterijkabel, striplengte (L2) en vertinlengte (L1):
| Model | Maximaal Amperage | Batterij capacite it | Draad Maat | Kabel mm 2 | L1 (mm) | Ik 2 (mm) | Koppel waarde |
| 1500W-24 | 70A | 100Ah | 6 AWG | 13.3 | 3 | 18 | 2~3 Nm |
| 2500W-24 | 100A | 100Ah | 4 AWG | 21.15 | 3 | 18 | 2~3 Nm |
| Ander Modellen | 137A | 100Ah | 2 AWG | 38 | 3 | 18 | 2~3 Nm |

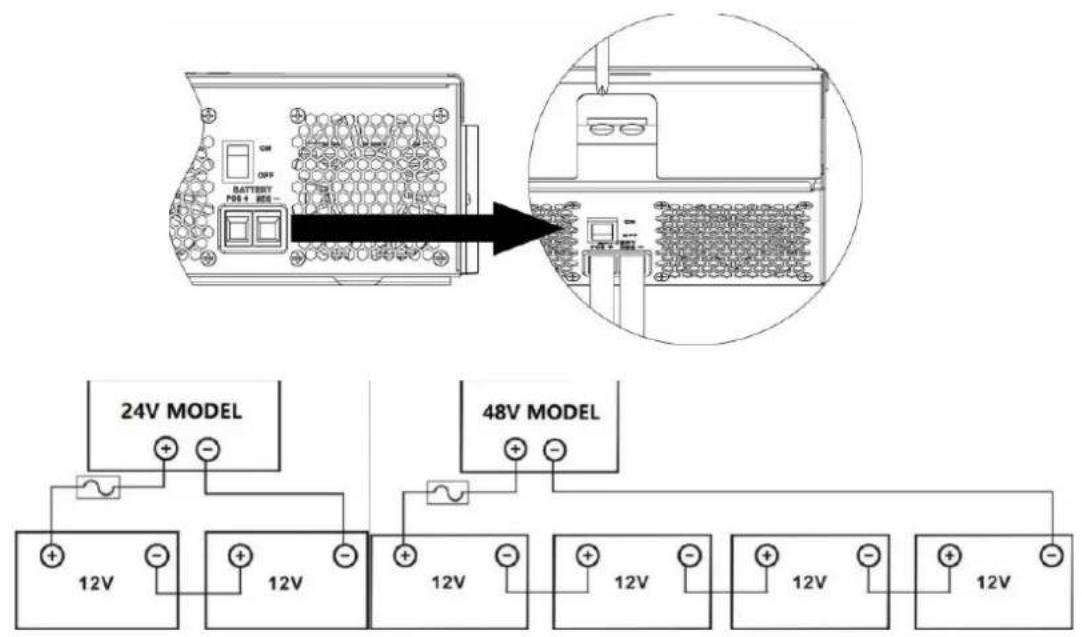

Volg de onderstaande stappen om de batterijaansluiting uit te voeren:
- Verwijder de isolatiehuls 18 mm van de positieve en negatieve kabels, op basis van de aanbevolen striplengte.
- Sluit alle batterijpakketten aan als vereiste eenheden. Het wordt aanbevolen om de aanbevolen batterijcapaciteit te gebruiken.
- Steek de batterijkabel vlak in de batterijconnector van de omvormer en zorg ervoor dat de bouten zijn aangedraaid met een koppel van 2-3 Nm. Zorg ervoor dat de polariteit bij zowel de batterij als de
omvormer/lader correct is aangesloten en dat de batterijkabels stevig zijn vastgeschroefd aan de batterijconnector.
| WAARSCHUWING: Schok GevaarInstallatie moet met zorg worden uitgevoerd vanwege naar hoog batterijspanning in serie. |
| VOORZICHTIGHEID!! Doen niets tussen het platte vlak plaatsen deel van de omvormer terminal Anders, oververhitting kan voorkomen. |
| VOORZICHTIGHEID!! Doen geen anti-oxidanten op de aansluitingen aanbrengen voordat de terminals zijn stevig met elkaar verbonden. |
| VOORZICHTIGHEID!! Voor de finale maken DC-aansluiting of sluiting gelijkstroom schakelaar/scheider, zorg ervoor dat positief (+) moet zijn aangesloten naar positief (+) En negatief (-) moeten zijn aangesloten naar negatief (-). |
AC-ingang/uitgangsaansluiting
VOORZICHTIGHEID!! Voordat u verbinding maakt met de wisselstroomvoeding, installeer dan een aparte wisselstroomonderbreker tussen de omvormer en de wisselstroomvoeding. Dit zorgt ervoor dat de omvormer veilig kan worden losgekoppeld tijdens onderhoud en volledig beschermd is tegen overstroom van de wisselstroomingang. De aanbevolen specificatie van de wisselstroomonderbreker is 50A. LET OP!! Er zijn twee aansluitblokken met "IN" en "UIT" markeringen. Sluit de ingangs- en uitgangsconnectoren NIET verkeerd aan.
WAARSCHUWING! Alle bedrading moet worden uitgevoerd door gekwalificeerd personeel.
WAARSCHUWING! Dit is erg belangrijk voor de veiligheid van het systeem en efficiënte werking. Gebruik de juiste kabel voor een AC-ingangsverbinding. Om het risico op letsel te verminderen, gebruik alstublieft de juiste aanbevolen kabelmaat zoals hieronder.
Aanbevolen kabelvereisten voor AC-draden
| Model | Graadmeter | Koppelwaarde |
| 1,5 kVA | 12 AWG | 1.4~ 1,6 Nm |
| 2,5 kVA /3,5 kVA | 10 AWG | 1.4~ 1,6 Nm |
| 5,5 kVA /6,2 kVA | 8 AWG | 1.4~ 1,6 Nm |

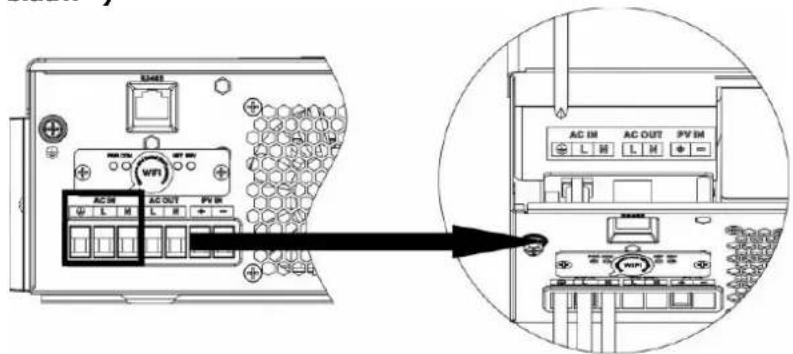

Volg onderstaande stappen om de AC-ingangs-/uitgangsverbinding te implementeren:
- Voordat u de AC-ingangs-/uitgangsverbinding maakt, moet u eerst de DC-beveiliging of ontkoppelaar openen.
- Verwijder de isolatiemouw 10 mm voor zes geleiders. En verkort fase L en neutrale geleider N met 3 mm.
- Plaats de AC-ingangsdraden volgens de polariteiten die op het aansluitblok zijn aangegeven en draai de aansluitschroeven aan. Zorg ervoor dat u de PE-beschermingsgeleider ( ) eerst aansluit.
Aarde (geel - groen)
L→ LIJN (bruin of zwart)
N→Neutraal (blauw)
Zorg ervoor dat de netstroombron is losgekoppeld voordat u probeert de unit vast te bedraden.
- Plaats dan de AC-uitgangsdraden volgens de polariteiten die op het aansluitblok zijn aangegeven en draai de klem- of aansluitschroeven aan. Zorg ervoor dat u de PE-beschermingsgeleider ( ) eerst aansluit.
Aarde (geel - groen)
L→LIJN (bruin of zwart)
N→Neutraal (blauw)
- Zorg ervoor dat de draden veilig zijn verbonden.
VOORZICHTIGHEID: Apparaten zoals airconditioners vereisen minimaal 2~3 minuten om opnieuw op te starten, omdat ze voldoende tijd nodig hebben om het koelmiddelgas in de circuits in evenwicht te brengen. Als de stroom kort uitvalt en binnen korte tijd terugkeert, kan dit schade aan uw aangesloten apparaten veroorzaken. Om dit te voorkomen, raadpleeg de fabrikant van de airconditioner of deze is uitgerust met een tijdsvertragingsfunctie voor installatie. Anders zal deze omvormer/lader overbelasting detecteren en de uitvoer uitschakelen om uw apparaat te beschermen, maar soms veroorzaakt het nog steeds interne schade aan de airconditioner.
PV-verbinding
VOORZICHTIGHEID: Voordat u verbinding maakt met PV-modules, installeer dan apart een gelijkstroomonderbreker tussen de omvormer en de PV-modules.
WAARSCHUWING! Alle bedrading moet worden uitgevoerd door gekwalificeerd personeel.
WAARSCHUWING! Het is zeer belangrijk voor de veiligheid van het systeem en een efficiënte werking om de juiste kabel voor de PV-moduleverbinding te gebruiken. Om het risico op letsel te verminderen, gebruik dan de juiste aanbevolen kabelmaat zoals hieronder.
| Model | Typische Amperage | Kabel Maat | Koppel |
| 1,5 kVA | 15A | 12 AWG | 1,4~1,6 Nm |
| 2,5 kVA | 15A | 12 AWG | 1,4~1,6 Nm |
| 3,5 kVA | 15A | 12 AWG | 1,4~1,6 Nm |
| 5,5 kVA | 18A | 12 AWG | 1,4~1,6 Nm |
| 6,2 kVA | 27A | 12 AWG | 1,4~1,6 Nm |
PV-module Selectie:
Bij het selecteren van de juiste PV-modules, zorg ervoor dat u de onderstaande parameters overweegt:
- De open circuit spanning (Voc) van de PV-modules mag de maximale PV-reeks open circuit spanning van de omvormer niet overschrijden.
- De open circuit spanning (Voc) van de PV-modules moet hoger zijn dan de minimale batterijspanning.
| Zonne-opladen Modus |
| OMVORMERMODEL | 1,5 kVA | 2,5 kVA | 3,5 kVA | 5,5 kVA | 6,2 kVA |
| Maximaal. Open circuit spanning PV array | 500 gelijkstroom |
| PV-array MPPT-spanning Bereik | 60 VDC ~500 VDC |
| Maximaal. PV-INGANGSSTROOM | 15A | 15A | 15A | 18A | 27A |
Neem de 450 Wp en 550 Wp PV-module als voorbeeld. Na het overwegen van de bovenstaande twee parameters, zijn de aanbevolen moduleconfiguraties vermeld in de onderstaande tabel.
| Zonne Paneel Specifiek . (refenatie) - 450 Watt - Vmp : 34,67 V - Imp : 13.82A - Voc : 41,25 Vc - Isc: 12.98A | ZONNE-INGANG | Q'ty van panele n | Totaal invoer stroom | Omvormer Model |
| 2 stuks in serieel | 2 stuks | 900 W | 1,5 kVA -6,2 kVA |
| 3 stuks in serieel | 3 stuks | 1.350 Watt |
| 4 stuks in serieel | 4 stuks | 1.800 Watt |
| 5 stuks in serieel | 5 stuks | 2.250 Watt |
| 6 stuks in serieel | 6 stuks | 2.700 Watt |
| 7 stuks in serieel | 7 stuks | 3.150 Watt |
| 8 stuks in serieel | 8 stuks | 3.600 Watt |
| 9 stuks in serieel | 9 stuks | 4.050 Watt |
| 10 stuks in serieel | 10 stuks | 4.500 Watt | 5,5 kVA -6,2 kVA |
| 11 stuks in serieel | 11 stuks | 4.950 Watt |
| 12 stuks in serieel | 12 stuks | 5.400 Watt |
| 6 stuks in serieel En 2 sets in parall | 12 stuks | 5.400 Watt | 6,2 kVA |
| 7 stuks in serieel En 2 sets in parall | 14 stuks | 6.300 Watt |
| ZONNE-INGANG | Q'ty van | Totaal invoer | Omvormer Model |
| Zonne PaneelSpecifiek . ( referentie )- 550 Watt- Vmp : 42,48 V- Imp : 12.95A- Voc : 50,32 Vo- Isc: 13.70A | | panele n | stroom | |
| 2 stuks in serieel | 2 stuks | 900 W | 1,5 kVA -6,2 kVA |
| 3 stuks in serieel | 3 stuks | 1.650 Watt |
| 4 stuks in serieel | 4 stuks | 2.200 Watt |
| 5 stuks in serieel | 5 stuks | 2.750 Watt |
| 6 stuks in serieel | 6 stuks | 3.300 Watt |
| 7 stuks in serieel | 7 stuks | 3.850 Watt |
| 8 stuks in serieel | 8 stuks | 4.400 Watt | 5,5 kVA -6,2 kVA |
| 9 stuks in serieel | 9 stuks | 4.950 Watt |
| 4 stuks in serieel En 2 sets in parall | 8 stuks | 4.400 Watt | 6,2 kVA |
| 5 stuks in serieel En 2 sets in parall | 10 stuks | 5.500 Watt |
| 6 stuks in serieel En 2 sets in parall | 12 stuks | 6.600 Watt |

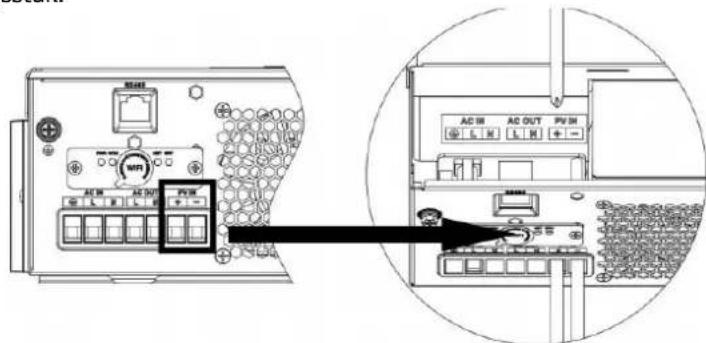

PV-moduledraad Verbinding:
Volg onderstaande stappen om de PV-moduleverbinding te implementeren:
- Verwijder de isolatiemouw 10 mm voor de positieve en negatieve geleider.
- Controleer de juiste polariteit van de verbindingskabel van de PV-modules en de PV-ingangsconnectoren. Sluit vervolgens de positieve pool (+) van de verbindingskabel aan op de positieve pool (+) van de PV-ingangsconnector. Verbind de negatieve pool (-) van de aansluitkabel met de negatieve pool (-) van de PV-ingangsconnector.
- Zorg ervoor dat de draden veilig zijn verbonden.

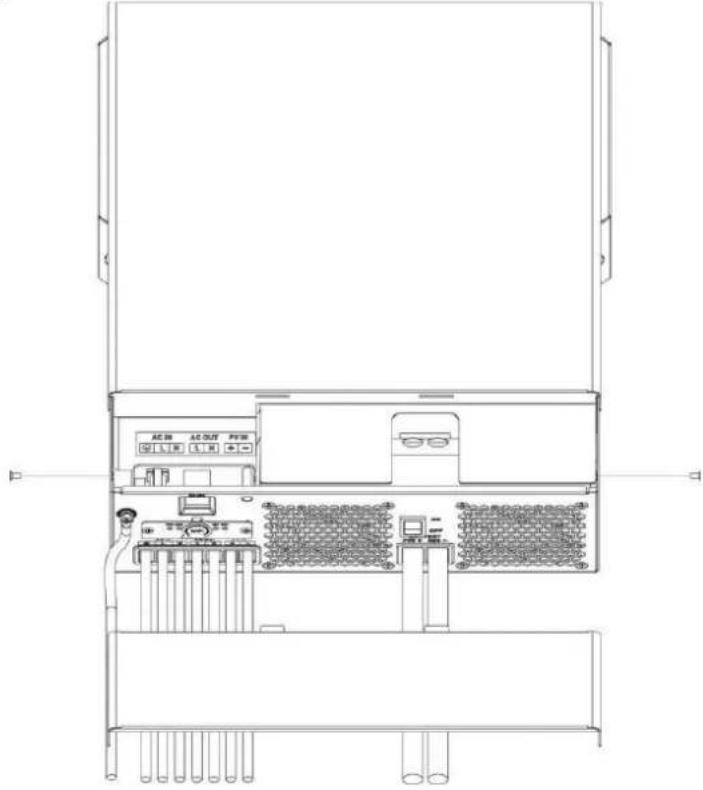

Eindmontage
Nadat alle bedrading is aangesloten, plaatst u het onderste deksel terug door de twee schroeven vast te draaien, zoals hieronder weergegeven.
Zodra de eenheid op de juiste manier is geïnstalleerd en de batterijen goed zijn aangesloten, drukt u gewoon op de aan/uit-schakelaar (bevindt zich op de knop van de behuizing) om de eenheid in te schakelen.
Bedienings- en weergavepaneel

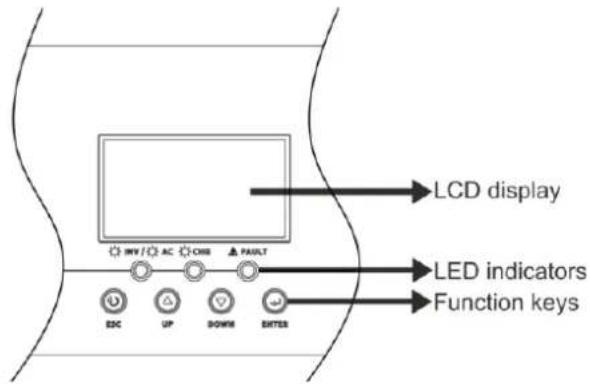

Het bedienings- en weergavepaneel, afgebeeld in de onderstaande afbeelding, bevindt zich aan de voorkant van de omvormer. Het omvat drie indicatoren, vier functietoetsen en een LCD-scherm, dat de operationele toestand en invoer/uitvoer vermogensinformatie weergeeft.
| LED-indicator | Berichten |
| AC/INV | Groente | Stevig Op | Uitvoer wordt aangestuurd door nutsvoorziening in Lijn mode en. |
| Knipperen d | Uitvoer is aangedreven door batterij of PV in ba modus . |
| CHG | Groente | Stevig Op | Batterij is volledig opgeladen. |
| Knipperen d | Batterij is opladen. |
| ΔFOUT | Rood | Stevig Op | Er treedt een fout op in de omvormer. |
| Knipperen d | Waarschuwingsconditie treedt op s in de omvorm |
Functietoetsen
| Functie Sleutel | Beschrijving |
| ESC | Om af te sluiten instelling modus |
| OMHOOG | Om naar toe te gaan vorig selectie |
| OMLAAG | Om naar toe te gaan volgende selectie |
| BINNENKOM EN | Om de selectie te bevestigen in instellen modus of binnenkomen instelling modus |

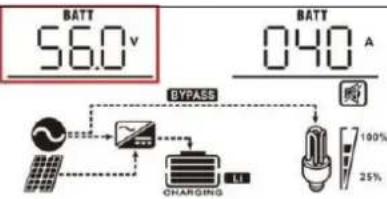

LCD-instelling
Na het indrukken en vasthouden van de ENTER-knop gedurende 3 seconden, zal de eenheid in de instelmodus komen. Druk op de "OMHOOG" of "OMLAAG" knop om het instelprogramma te selecteren. Druk vervolgens op de "ENTER" knop om de selectie te bevestigen of op de ESC-knop om af te sluiten.
Instelprogramma's:
| Programma | Beschrijving | Selecteerbare optie |
| 01 | Uitvoerbron prioriteit:Aan configurerenlaadvermogenbron prioriteit | Nutsvoorziening Eerst ( sandaard ) | Nut zal voorzien stroom naar de laadt als eerste prioriteit.Zonne-energie en batterij-energie zalstroom leveren aan de ladingen alleenwanneer nut stroom is niet beschikbaar. |
Zonne-energie eerst | Zonne-energie biedt macht om de ladingen als Eerst prioriteit .Als zonne-energie is niet voldoend naarstroom alles aangesloten ladingen,batterij-energie zal leveren stroom de ladingen bij de dezelfde tijd .Nutsvoorziening biedt macht aan de ladingen alleen als iemand voorwaarde gebeurt:- Zonne-energie is niet beschikbaa- De batterijspanning daalt tot lage waarschuwingsspanning of de instelling punt in programma 12. |
SBU prioriteit | Zonne-energie biedt macht om de ladingen als Eerst prioriteit .Als zonne-energie is niet voldoende naar stroom alles aangesloten ladingen, batterij energie zal leveren kracht aan de ladingen bij de tegelijkertijd.Nutsvoorziening biedt macht aan de ladingen alleen als de accuspanning daalt tot ofwel een lage waarschuwingsspanning of de instelling punt in programma 12. |
Zonne-energie wordt eerst opgeladen en daarna wordt er stroom geleverd aan de belastingen.
Als zonne-energie niet voldoende is om alle aangesloten belastingen van stroom te voorzien, zal de netvoeding tegelijkertijd stroom leveren aan de belastingen.
| |  | Als zonne-energie is voldoende om alle aangesloten ladingen en ladingenbatterij, de zonne-energie zou kunnen feedback naar het rasterAls zonne-energie is niet voldoende naar stroom alles aangesloten ladingen,nutsvoorziening energie zal leveren kracht aan de ladingen bij de tegelijkertijd. |
| 02 | Maximale ladinghuidig: Om totaal te configureren laadstroom voor zonne- en nut opladers.Max . laadstroom = nutsvoorzieninglaadstroom + zonne -energie laadstroom) | 60A ( standaard ) | Indien geselecteerd, acceptabele oplaadtijdhuidige bereik zal zijn van Maximale wisselstroom laadstroom naar Max. opladenhuidig van SPEC , Maar Het zou meten minder zijn dan de AC - laadstroom(programma) 11 ) |
| 03 | AC-ingang spanning bereik | Apparaten (standaard) | Indien geselecteerd, acceptabele AC-ingang spanningsbereik zullen zijn binnenin90-280 V wisselstroom . |
UPS | Indien geselecteerd, acceptabele AC-ingangspanning bereik zal binnen zijn 170-280V wisselstroom . |
Generator | Indien geselecteerd, acceptabele AC- ingangsspanning bereik zullen zijn binnenin 170-280 V wisselstroom En verenigbaar met generatoren .Opmerking : Omdat generatoren onstabiel, misschien de uitvoer van omvormer zal zijn onstabiel te. |
| | AlgemeneLedenvergadering (standaard) | Overstroomd |
| 05 | Batterijtype | Door de gebruiker gedefinieerd | Als “Gebruikergedefinieerd” is geselecteerd,batterijlaadspanning en laagDC-uitschakelspanning kan zijn set omhoog in programma 26,27 en 29. |

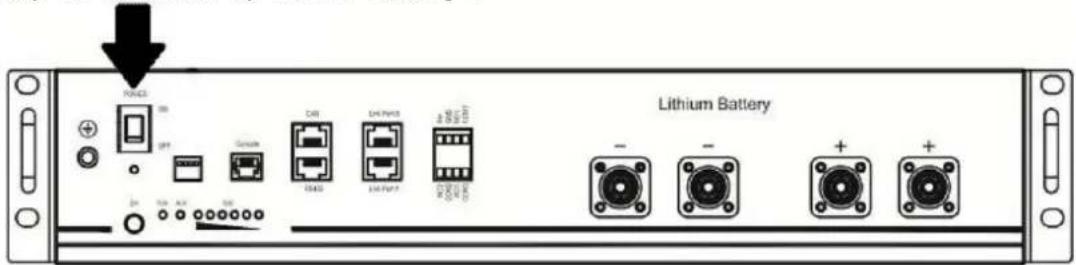

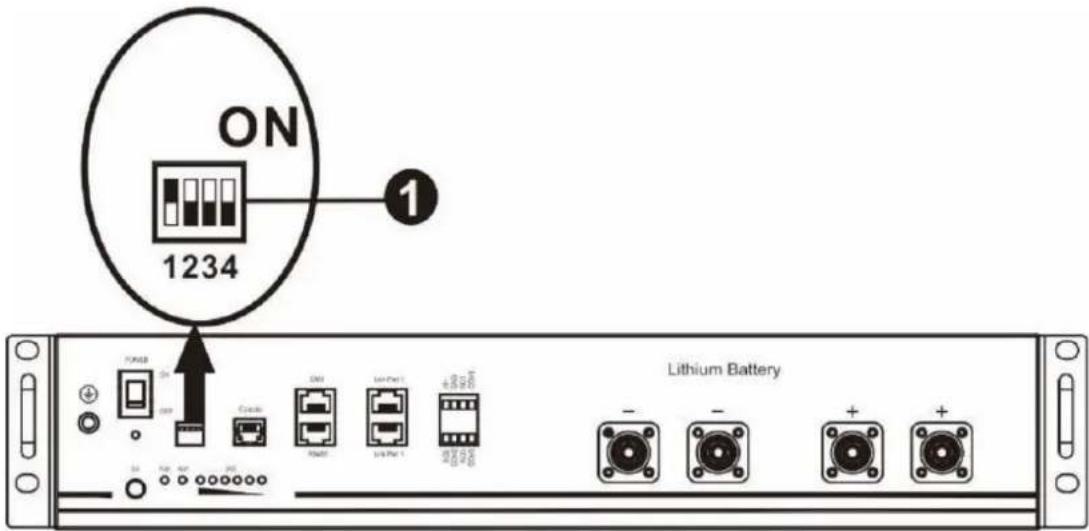

 | Steun PILOEN VS 2000 Protocol3.5 Versie |
 | Standaard communicatie Protocolkol vorm omvormer leverancier |
  | Als “LIB” is geselecteerd , debatterijstandaardwaarde is geschikt voor lithiumbatterij zonder communicatiebatterijlaadspanning en laaggelijkstroom afsluitspanning kan worden ingesteld omhoog inprogramma 26,27 En 29. |
| 06 | Automatisch opnieuw opstarten wanneer overbelasting komt voor | Opnieuw opstarten uitschakelen | Opnieuw opstarten inschakelen (standaard) |
| 07 | Automatisch opnieuw opstarten wanneer over temperatuur treedt op | Opnieuw opstarten uitschakelen | Opnieuw opstarten inschakelen (standaard) |
| 08 | Uitgangsspanning | 220V | 230V ( standaard ) |
240V | |
| 09 | Uitgangsfrequentie | 50Hz ( standaard ) | 60Hz |
| 10 | Auto omzeilen Wanneer door " auto " te selecteren , als het elektriciteitsnet stroom is normaal, het zal automatisch omzeilen, zelfs als de schakelaar is uit. | handmatig (standaard) | auto |
| 11 | Maximale bruikbaarheid opladen huidig | 30A ( standaard ) is het acceptabele laadstroombereik zijn binnenin 2- Max. A laadstroom van SPECIFICATIES |
| 12 | Spanning instellen punt terug naar nut bron bij het selecteren van "SB prioriteit " of " Zonne-energie eerste " in programma 01. | 48V modellen (programma 5) is niet LIB ) :46V ( stand )Instelling bereik is vanaf 44,0 V naar 57,2 Volt voor 48 v model , Maar de maximale instelwaarde moet zijn minder dan de waarde van programma13.48V modellen (programma 5) is LIB ) :52V ( standaard Instelling bereik is vanaf 44,0 V naar 57,2 Volt voor 48 v model , Maar de maximale instelwaarde moet zijn minder dan de waarde van programma13.24V modellen (programma 5 is niet LIB ) :23V ( standInstelling bereik is vanaf 22,0 V naar 28,6 Volt voor 24 v model , Maar De maximale instelwaarde moet zijn minder dan de waarde van programma13.24V modellen (programma 5) is LIB ) :26V ( standaard Instelling bereik is vanaf 22,0 V naar 28,6 Volt voor 24 v model , Maar De maximale instelwaarde moet zijn minder dan de waarde van programma13. |
| 13 | Spanningspunt instellen rug naar batterij modus wanneer selecteren van "SBU-prioriteit" of "Zonne-energie eerst" in programma 01. | Batterij volledig opgelader ( standaard )  | 48V modellen :Instelling bereik is van 48V naar vol(de waarde van programma 26-0,4V), maar de maximale instelwaarde moeten zijn meer dan de waarde van programma 124V modellen :Instelling bereik is van 24V naar vol(de waarde van programma 26-0,4V), maar de maximale instelwaarde moeten zijn meer dan de waarde van programma 1 |
| 16 | Bron van deopladerprioriteit :Om te configurerenoplader bronprioriteit | Als dit omvormer/lader werkt in de rij, Stand-by of Schuld modus, laderbron kan zijn geprogrammeerd als onderstaand: |
Zonne-energie eerst | Zonne-energie zal opladen batterij als eerste prioriteit.Nutsbedrijf brengt kosten in rekening batterij alleen wanneer zonne-energie is niet beschikbaar. |
Zonne-energie enNutsvoorziening( standaard ) | Zonne-energie en nut zal aanval batterij op hetzelfde moment tijd |
Alleen Zonne | Zonne-energie zal wees de alleen bron van lader Nee materie nut i beschikbaar of niet. |
| Als dit omvormer/lader werkt in de batterijmodus, alleen zonne-energie kan opladen batterij. Zonne-energieenergie zal opladen batterij indien beschikbaar En voldoende. |
| 18 | Zoemer modus | Modus 1 | Zoemer stom |
Modus 2 | De zoemer klinkt wanneer de invoer bronwijzigingen of daar is A specifieke waarschuwing of schuld |
Modus 3 | De zoemer klinkt wanneer daar is A specifieke waarschuwing of schuld |
Modus 4 ( standaard ) | De zoemer klinkt wanneer daar is A schuld |
| 19 | Auto terugnaarstandaardweergavescherm | Terug naar standaardweergave scherm(standaard) | Indien geselecteerd, neematerie Hoe gebruikers schakel het beeldscherm, Het zullen automatisch terugkeren naar standaard beeldscherm ( Ingangsspanning /uitgangsspanning) na Nee knop is ingedrukt voor 1 minuut . |
Blijf bij laatste scherm | Als dit is geselecteerd, wordt het scherm van het display weergegeven zullen uiterlijk blijven scherm gebruiker Eindelijk schakelaars. |
| 20 | Achtergrondverlichting regelen | Achtergrondverlichting aan(standaard ) | Achtergrondverlichting uit20LOF |
| |  | |
| 23 | Overbelasting omzeilen: Als deze optie is ingeschakeld, eenheid zal overdragen naar lijn modus als overbelasting treedt op in batterij modus. | Omzeilen uitschakelen | Bypass inschakelen (standaard) |
| 25 | Modbus-ID Instelling | Modbus identiteitsbewijs Instelling Bereik: 001(standaard)~247  |
| 26 | Bulklaadspanning (CV spanning) | Als zelf gedefinieerd is geselecteerd in programma 5 is dit progra kan zijn set omhoog. Maar de instelwaarde moet zijn meer dan of gelijk aan de waarde van programma 27. Verhoging van elk klik is 0,1 V. 24V modellen (programma 5) is niet Vrij): Standaard 28,2V, instelling bereik is van 24,0 V naar 31.0V, 24V modellen (programma 5) is Vrij): Standaard 28,2V, instelling bereik is vanaf 24,0 V naar 29,0V, 48V modellen (programma 5) is niet Vrij): Standaard 56,4V, instelling bereik is van 48,0 V naar 62,0V, 48V modellen (programma 5) is Vrij): Standaard 56,4V, instelling bereik is vanaf 48,0 V naar 58,0V. |
| 27 | Drijvende lading spanning | Als zelf gedefinieerd is geselecteerd in programma 5 is dit programma kan zijn set omhoog. 24V modellen (programma 5) is niet Lib) standaard instelling: 27.0V- instelling bereik is van 24,0V naar de waarde van programma 26 24V modellen (programma 5 is Lib) standaard instelling: 28.2.0V- instelling bereik is van 24,0V naar de waarde van programma 26 48V modellen (programma 5 is niet Lib) standaard instelling: 54.0V- instelling bereik is van 48,0V naar de waarde van programma 26 48V modellen (programma 5 is Lib) standaard instelling: 56.4.0V- instelling bereik is van 48,0V naar de waarde van programma 26 |
| 29 | Laag gelijkstroom spanning uitschakelen | Als zelf gedefinieerd is geselecteerd in programma 5 is dit programma kan zijn set omhoog. De instelwaarde moet minder zijn dan de waarde van programma12. Toename van elk klik is 0,1V. Laag gelijkstroom afsnijden spanning zullen zijn vast om waarde in te stellen ongeacht welk percentage van laden is aangesloten. 24V modellen standaard (programma) 5 zijn niet LIB) instelling: 21.0v- instelling bereik is van 20,0V naar 27.0V 24V modellen standaard (programma) 5 zijn LIB) instelling: 25.0v- instelling bereik is van 20,0V naar 27.0V 48V modellen standaard (programma) 5 zijn niet LIB) instelling: 42.0V Instelling bereik is van 40,0V naar 54,0V 48V modellen standaard (programma) 5 zijn LIB) instelling: 50.0V- instelling bereik is van 40,0V naar 54,0V |
| 32 | Bulklaadtijd (CV) | Automatisch (standaard): 32 AUE | Als dit is geselecteerd, beoordeelt de omvormer dit laadtijd automatisch. |
| 5 mijn 32 S | De instelling bereik is van 5 mijn |
| fase) | 900 mijn32 900 | naar900 min. Toename van elk klik5 minuten |
| Als “ GEBRUIK ” is gekozen in programma 05, dit programma ka set omhoog . |
| 33 | Batterij-egalisatie | Batterij-egalisatie | Batterij-equalisatieuitschakelen ( standaard ) |
| Als “ “Flooded ” of “ Gebruiker - gedefinieerd ” is gekozen in programma 05, dit programma kan zijn set omhoog . |
| 34 | Batterij-egalisatie spanning | 24V modellen standaard ( programma) 5 zijn niet Lib ) instelling 29,2 V.Instelling bereik is van zwevend spanning ~ 31V. Toename van elke klik is 0,1 V.24V modellen standaard ( programma) 5 zijn Lib ) instelling is 29,2V. Instelbereik is van zwevend spanning ~ 29V. Toename van elk klik bedraagt 0,1 V.48V modellen standaard ( programma) 5 zijn niet Lib ) instelling 58,4V.Instelling bereik is van zwevend spanning ~ 62V. Toename van elke klik is 0,1 V.48V modellen standaard ( programma) 5 zijn Lib ) instelling is 58,4V. Instelbereik is van zwevend spanning ~ 58V. Toename van elk klik bedraagt 0,1 V. |
| 35 | Batterij gelijk gemaakt tijd | 60 minuten ( standaard ) | Instelbereik is van 0 mijn naar 900 minuten . |
| 36 | Batterij gelijk gemaakt time-out | 120 minuten ( standaard ) | Instelbereik is van 0min tot 900 minuten . |
| 37 | Egalisatie-interval | 30 dagen ( standaard ) | Instelling bereik is van 1 naar 90 dagen . |
| 39 | Egalisatie geactiveerd onmiddellijk | Inschakelen | Uitzetten ( standaard )39 Ads |
| Als egalisatie functie is ingeschakeld in programma 33, dit progral kan worden opgezet. Als ““Inschakelen” is geselecteerd in dit programma, het is om activeren batterij egalisatie onmiddellijk En LCD voornaamst pagina zullen toont 59”. Als“Uitschakelen” is geselecteerd , wordt de equalisatiefunctie geannuleerd tot volgende geactiveerde legalisatietijd arriveert op basis van programma 37 instelling. Bij dit tijd , " " zullen niet getoond worden in LCD voornaamst pagina .. |
| 41 | Automatisch activering voor lithium batterij |   | activering uitschakelen ( standaard )Wanneer Programma05 is geselecteerd “LIX” als lithium batterij en wanneer de batterij is niet gedetecteerd, de eenheid zullen activeer automatisch de lithium batterij bij A tijd . Als Jij wil na activeer automatisch de lithium batterij , jij moeten opnieuw opstarten de eenheid . |
| 42 | Handmatige activering voor lithium batterij |  | Standaard: activering uitschakelen |
 | Wanneer Programma05 is geselecteerd "LIX" als lithium batterij, wanneer de batterij is niet gedetecteerd, Als wilt om de lithium batterij bij A tijd ,je zou kunnen gekozen Het. |
| 43 | SOC instellen punt terug naar nut bron bij het selecteren van "SBU prioriteit of " Zonne-energie eerste " in programma 01 |  | Standaard 50%, 5%~50%Instelbaar, maar het minimum instelling waarde moet zijn meer dan de waarde van programma 4 |
| 44 | SOC instellen punt terug naar batterij modus bij het selecteren van "SBU prioriteit " of " Zon -energie eerst " in programm 01 |  | Standaard 95%, 60%~100%Instelbaar |
| 45 | Laag gelijkstroom afsnijden SOC |  | Standaard 20%, 3%~30%Instelbaar, maar het maximum waarde instellen moeten zijn minder dan de waarde van programma 43. |
| 46 | Maximale afvoer huidig bescherming |  | Standaard UITStroomontlading uitschakelen huidig beschermingsfunctie |
 | Alleen beschikbaar in Enkel model Wanneer nut is beschikbaar, Het draait naar nutsvoorziening model en batterij ontlading stopt na de batterij ontlading stroom overschreed de ingestelde waarde. Wanneer nut is niet beschikbaar, waarschuwing komt voor en batterij ontlading duurt na de batterij afvoer huidig de ingestelde waarde overschreden. |
| 48 | Lithium-activering tijd |  | Standaard 6s;Set bereik is vanaf 6 s naar 300s. |
BATTERIJ-EGALISATIE
De egalisatiefunctie is toegevoegd aan de laadregelaar. Het keert de opbouw van negatieve chemische effecten om, zoals gelaagdheid, een toestand waarbij de zuurconcentratie groter is aan de onderkant van de batterij dan aan de bovenkant. Egalisatie helpt ook om sulfaatkristallen te verwijderen die zich op de platen kunnen hebben opgebouwd. Als deze toestand, genaamd sulfatering, ongecontroleerd blijft, zal het de algemene capaciteit van de batterij verminderen. Daarom wordt aanbevolen om de batterij regelmatig te egaliseren.
Hoe te solliciteren Egalisatie Functie
U moet de batterij-egalisatiefunctie inschakelen in het LCD-instellingenprogramma 33. Daarna kunt u deze functie toepassen op het apparaat via een van de volgende methoden:
- Instelling egalisatie-interval in programma 37.
- Actief egalisatie onmiddellijk in programma 39.

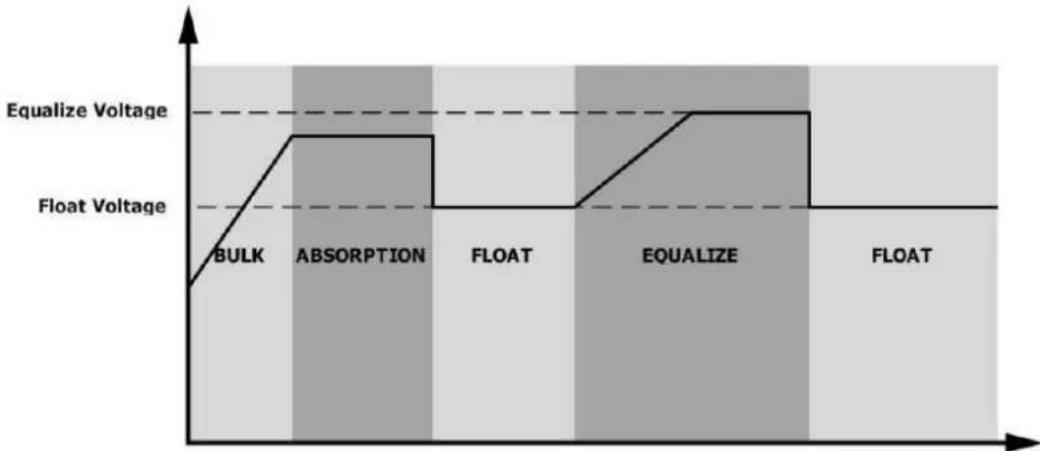

Hoe en wanneer te egaliseren
In de float-fase, wanneer het ingestelde vereffeningsinterval (batterij-egalisatiecyclus) is bereikt, of egalisatie onmiddellijk actief is, zal de controller beginnen met het invoeren van de egalisatiefase.

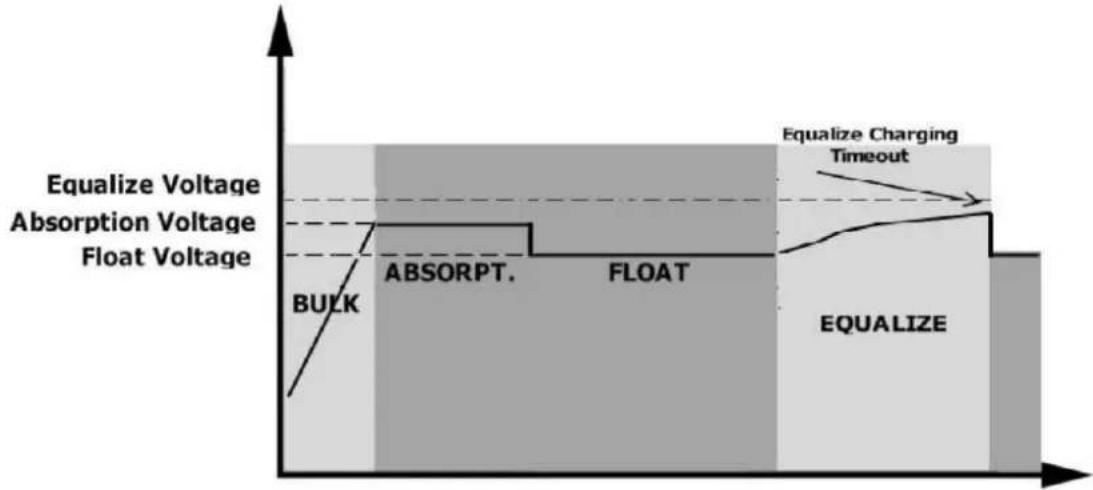

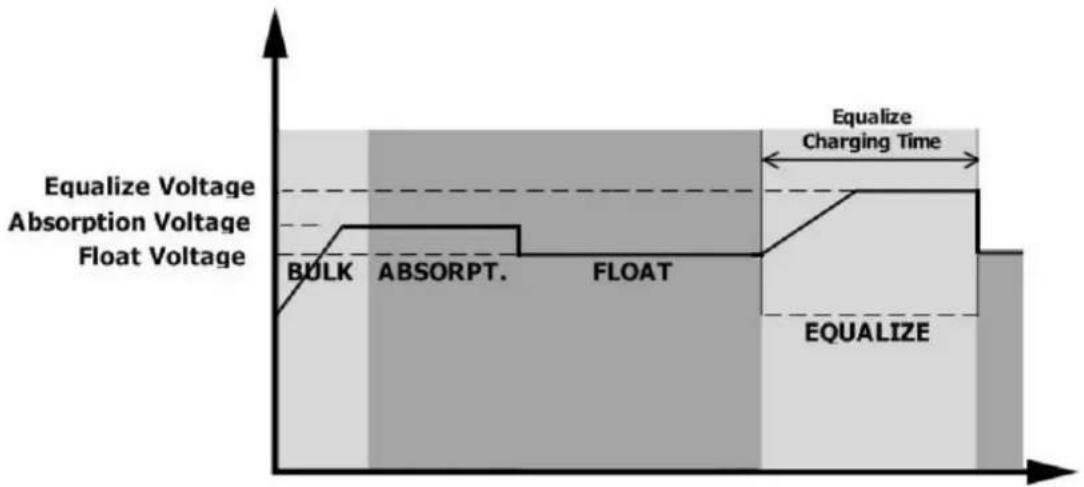

● Egaliseer de laadtijd en time-out
In de egalisatiefase zal de regelaar stroom leveren aan de batterij zoveel als mogelijk totdat de batterijspanning stijgt naar de batterij-egalisatiespanning. Dan wordt constante spanning toegepast om de batterijspanning op de egalisatiespanning te houden. De batterij blijft in de egalisatiefase totdat de ingestelde egalisatietijd is bereikt.
Echter, in de egalisatiefase, wanneer de egalisatietijd is verstreken en de batterijspanning niet is gestegen naar het egalisatiespanningspunt, zal de laadregelaar de egalisatietijd verlengen totdat de batterijspanning de egalisatiespanning bereikt. Als de batterijspanning nog steeds lager is dan de egalisatiespanning wanneer de egalisatietime-out is verstreken, zal de laadregelaar de egalisatie stoppen en terugkeren naar de float-fase.
Lithiumbatterijverbinding
Als u een lithiumbatterij kiest voor de omvormer, mag u alleen de lithiumbatterij gebruiken die wij hebben geconfigureerd. Er zijn twee connectoren op de lithiumbatterij: de RS485-poort van de BMS en de stroomkabel.
Volg onderstaande stappen om de lithiumbatterijverbinding te implementeren:
1). Monteer de batterijterminal op basis van de aanbevolen batterijkabel en terminalmaat (hetzelfde als voor loodzuur, zie sectie Loodzuurbatterijaansluiting voor details).
2). Verbind het uiteinde van de RS485-poort van de batterij met de BMS (RS485) communicatiepoort van de omvormer.
Als u een lithiumbatterij kiest, zorg er dan voor dat u de BMS-communicatiekabel tussen de batterij en de omvormer aansluit. Deze communicatiekabel levert informatie en signalen tussen de lithiumbatterij en de omvormer. Deze informatie wordt hieronder vermeld:
- Configureer opnieuw de laadspanning, laadstroom en ontlaadafschakelspanning volgens de parameters van de lithiumbatterij.
& de omvormer start of stopt met laden volgens de toestand van de lithiumbatterij.
Verbind het einde van RS485 van de batterij met de RS485-communicatiepoort van de omvormer.
Zorg ervoor dat de RS485-poort van de lithiumbatterij die op de omvormer is aangesloten, pin voor pin overeenkomt. De communicatiekabel bevindt zich in de verpakking en de pinindeling van de RS485-poort van de omvormer wordt hieronder weergegeven:
| Pin nummer | RS485 Haven |
| PIN-code 1 | RS- 485-B |
| PIN -code 2 | RS- 485-A |
| PIN-code 7 | RS- 485-A |
| PIN-code 8 | RS- 485-B |
Nadat u de verbinding hebt gemaakt, moet u enkele instellingen voltooien en bevestigen als volgt:
1) Selecteer programma 05 als lithiumbatterijtype. 2) Bevestig de instelwaarden van programma 41/42/43/44/45.
Opmerking: Programma 43/44/45 zijn alleen beschikbaar bij succesvolle communicatie; ze vervangen de functies van programma 12/13/29. Tegelijkertijd zijn programma 13-12-29 niet beschikbaar.

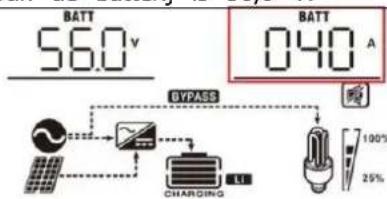

LCD-scherm
Als de communicatie tussen de omvormer en de batterij succesvol is, wordt er wat informatie op het LCD-scherm weergegeven als volgt:
| Item | Beschrijving | LCD-scherm |
| 1 | Communicatie succesvol icon | will be flashing56.0vBATT 040A GYPASS 100% CHARGING 25% |
| 2 | Maximaal lithium batterij laadspanning |  Maximaal lithium De laadspanning van de batterij is 56.0 V. |
| 3 | Maximaal lithium batterij opladen huidig |  Maximaal lithium batterij opladen huidige is 40A. |
| 4 | Lithium het ontladen van de batterij is verboden | Li zal één keer knipperen elk 1 seconde |
| 5 | Lithium het opladen van de batterij is verboden | Li zal één keer knipperen elk 2 seconde |
| 6 | Lithium batterij SOC -percentage (%) |  Lithium batterij SOC is 63AH en 60% |
Instelling voor PYLON US2000 lithiumbatterij
1). PYLONTECH VS 2000 lithiumbatterij instelling:
DIP-schakelaar: Er zijn 4 DIP-schakelaars die verschillende baudrates en batterijgroepadressen instellen. Als de schakelaarpositie naar de "UIT"-positie is gedraaid, betekent dit "0". Als de schakelaarpositie naar de "AAN"-positie is gedraaid, betekent dit "1".
DIP 1 is "AAN" om de baudrate 9600 weer te geven.
DIP 2, 3 en 4 zijn gereserveerd voor het batterijgroepadres.
DIP-schakelaars 2, 3 en 4 op de hoofdbatterij (eerste batterij) worden gebruikt om het groepadres in te stellen of te wijzigen. OPMERKING: "1" is de bovenste positie en "0" is de onderste positie.
2). Installatieproces

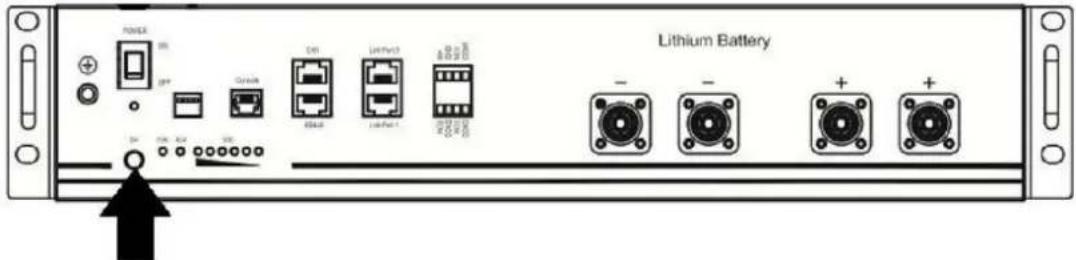

Stap 1. Gebruik de RS485-kabel om de omvormer en de lithiumbatterij te verbinden, zoals in figuur 1.
Stap 2. Schakel de lithiumbatterij in.
Stap 3. Houd langer dan drie seconden ingedrukt om de lithiumbatterij te starten; de stroomuitvoer is klaar.
Stap 4. Zet de omvormer aan.
Stap 5. Zorg ervoor dat u het batterijtype "Li 2" selecteert in LCD-programma 5.
Als de communicatie tussen de omvormer en de accu succesvol is, zal het batterijpictogram Li op het LCD-scherm oplichten.
Instelling voor lithiumbatterij zonder communicatie
Deze suggestie wordt gebruikt voor lithiumbatterijtoepassingen en om bescherming van de lithiumbatterij-BMS zonder communicatie te voorkomen. Voltooi de instelling als volgt:
- Voordat u met de instelling begint, moet u de specificaties van de batterij-BMS verkrijgen:
A. Maximale laadspanning B. Maximale laadstroom C. Ontlaadbeveiligingsspanning
- Stel het batterijtype in op "LIB".
| 05 | Batterijtype | Algemene Ledenvergadering (standaard) | OverstroomdOS Fld |
Door de gebruiker gedefinieerd | Als “Gebruikergedefinieerd” is geselecteerd, batterij laadspanning en laag DC-uitschakelingspanning kan zijn set omhoog in programma 26, 27 En 29. |
Lithiumbatterij zonder mededeling | Als Als “LIB” is geselecteerd, batterij standaard waarde is geschikt voor lithium batterij zonder communicatie batterij laadspanning en laag DC-afsluitspanning kan zijn opzetten in programma 26,27 En 29. |
- Stel de CV-spanning in op de maximale laadspanning van de BMS minus 0,5 V.
| 26 | Bulklaadspanning (CV spanning) | Als zelf gedefinieerd is geselecteerd in programma 5, dit program kan zijn set omhoog. Maar de instellingswaarde moeten meer zijn dan of gelijkwaardig de waarde van programma 27. Verhoging van elk klik is 0,1 V.24V modellen : Standaard 28,2V, instelling bereik is van 24,0V naar 30,0V , 48V modellen : Standaard 56,4V, instelling bereik is van 48,0V naar 62,0 V. |
- Stel de zwevende laadspanning in op de CV-spanning.
| 27 | Drijvende lading spanning | Als zelf gedefinieerd is geselecteerd in programma 5, dit programma kan zijn set omhoog.24V modellen standaard instelling : 27.0VInstelling bereik is vanaf 24,0 V naar de waarde van programma 26 48V modellen standaard instelling : 54,0VInstelling bereik is vanaf 48,0 V naar de waarde van programma |
- Stel de lage DC-uitschakelspanning in op de ontlaadbeveiligingsspanning van de BMS plus 2 V.
| 29 | Laag gelijkstroom spanning uitschakelen | Als zelf gedefinieerd is geselecteerd in programma 5, dit programma kan zijn set omhoog. De instelwaarde moeten minder zijn dan de waarde van programma12.Toename van elk klik is 0,1V. Laag gelijkstroom afsnijden spanning zullen zijn vast om waarde in te stellen Nee ongeacht percentage van de belasting is verbonden.24V modellen standaard instelling : 21.0vInstelling bereik is van 20,0V naar27.0V 48V modellen standaardinstelling : 42.0VInstelling bereik is van 40,0V naar 54,0V |
- Stel de maximale laadstroom in die kleiner moet zijn dan de maximale laadstroom van het BMS-systeem.
| 02 | Maximale lading huidig: Om totaal te configureren laadstroom voor zonne- en nut opladers. ( Max . opladen huidig = nutsvoorziening opladen huidige + zonne- laadstroom) |  | Indien geselecteerd, acceptabel laadstroombereik zullen zijn binnenin 1 Maximaal . opladen huidig van SPEC, Maar Het zou niet moeten zijn minder dan de AC- laadstroom (programma) 11 ) |
- Instelling spanning punt rug naar nutsvoorziening bron wanneer selecteren van "SBU" prioriteit of "Zonne energie eerste" in programma 01. De
instelling waarde moeten zijn ≥ Laag gelijkstroom afsnijden spanning +1V, of anders de omvormer zullen hebben A waarschuwing als batterij spanning laag.
| 12 | Spanning instellen punt terug naar nut bron bij het selecteren van "SB prioriteit" of "Zonne-energie eerste" in programma 01. | 48V modellen: 46V ( standaard )Instelling bereik is vanaf 44,0 V naar 57,2 Volt voor 48 v model, Maar de maximale instelwaarde moet zijn minder dan de waarde van programma13. |
| 24V modellen: 23V ( standaard )Instelling bereik is vanaf 22,0 V naar 28,6 Volt voor 24 v model, Maar De maximale instelwaarde moet zijn minder dan de waarde van programma13. |
Opmerking:
- Het is beter de instelling te voltooien zonder de omvormer in te schakelen (gewoon laat de LCD show, Nee output); 2. Wanneer u klaar bent met instellen, start u het apparaat opnieuw op omvormer.
Foutreferentie Code
| Schuld Code | Schuld Evenement | Icon op |
| 01 | Te hoge temperatuur van de omvormer module |  |
| 02 | Overtemperatuur van DCDC module |  |
| 03 | De accuspanning is te hoog |  |
| 04 | Overtemperatuur van PV module |  |
| 05 | Uitvoer kort omcirkeld. |  |
| 06 | Uitgangsspanning is te hoog . |  |
| 07 | Overbelasting time-out |  |
| 08 | Busspanning is te hoog |  |
| 09 | Bus zacht start mislukt |  |
| 10 | PV voorbij huidig |  |
| 11 | PV-overspanning |  |
| 12 | DCDC voorbij huidig |  |
| 13 | Overstroom of golf |  |
| 14 | Busspanning is te laag |  |
| 15 | Omvormer defect (Zelfcontrole) |  |
| 18 | Op-stroom verschuiven is te hoog |  |
| 19 | Omvormerstroom verschuiven is te hoog |  |
| 20 | DC/DC-stroom verschuiven is te hoog |  |
| 21 | PV-stroom verschuiven is te hoog |  |
| 22 | Uitgangsspanning is te laag |  |
| 23 | Omvormer negatief stroom |  |
Waarschuwingsindicator
| WaarschuwingCode | WaarschuwingEvenement | Hoorbaar alarm | Pictogram knippert |
| 02 | Temperatuur is te Hoog | Piep drie keer per dag seconde |  |
| 04 | Laag batterij | Pieptoon één keer per seconde |  |
| 07 | Overbelasting | Piep eenmaal elk 0,5 second |  |
| 10 | Uitgangsvermogen derating | Piep tweemaal per dag 3 seconden |  |
| 14 | Fan geblokkeerd | Geen |  |
| 15 | PV-energie is laag | Piep tweemaal per dag 3 seconden |  |
| 19 | Lithium Batterij communicatie is mislukt | Piep eenmaal elk 0,5 second |  |
| 21 | Lithium Batterij over huidig | Geen |  |
| E9 | Batterij-egalisatie | Geen |  |
| bP | Batterij is niet aangeslote | Geen |  |
SPECIFICATIES
Tafel 1 Lijn Modusspecificaties
| OMVORMERMODEL | 1,5 kVA | 2,5 kVA | 3,5 kVA | 5,5 kVA | 6,2 kVA |
| Ingangsspanningsgolfvorm | Sinusvormig (nuts- of generator) |
| Nominale ingangsspanning | 230 V wisselstroom |
| Laag Verliesspanning | 170 V wisselstroom± 7 V ( UPS ) 90Vac ±7V ( Apparaten ) |
| Laag Verlies Terugkeerspanning | 180 Vac ±7 V ( UPS ); 100 Vac ±7V ( Apparaten ) |
| Hoog Verliesspanning | 280 V wisselstroom ±7 V |
| Hoog Verlies Terugkeerspanning | 270 V wisselstroom ±7 V |
| Maximale AC-ingangsspanning | 300 Vac |
| Nominale invoer Frequentie | 50Hz / 60Hz ( Automatisch detectie ) |
| Laag Verlies Frequentie | 40± 1Hz |
| Laag Verlies Opbrengst Frequentie | 42± 1Hz |
| Hoog Verlies Frequentie | 65±1 Hz |
| Hoog Verlies Opbrengst Frequentie | 63±1 Hz |
| Uitgangskortsluiting Bescherming | Batterijmodus: Elektronische schakelingen |
| Efficiëntie (lijn Modus) | >95% ( Beoordeeld R laden , batterij vol opgelade) |
| Overdrachtstijd | 10 minuten typisch ( UPS ); 20 ms typisch (Apparaten ) |
| Uitvoer vermogensafname:Wanneer de AC-ingangsspanning daalt naar 95V of 170V afhankelijk op modellen , de uitgangsvermogen zal worden verlaagd. |  |
Tabel 2 Omvormer Modusspecificaties
| OMVORMERMODEL | 1,5 kVA | 2,5 kVA | 3,5 kVA | 5,5 kVA | 6,2 kVA |
| Nominaal vermogen Stroom | 1,5kVA1,5kW | 2,5kVA2,5kW | 3,5kVA3,5kW | 5,5kVA5,5kW | 6,2kVA6,2kW |
| Uitgangsspanningsgolfvorm | Zuivere sinus Golf |
| Uitgangsspanning Verordening | 230 V wisselstroom ±5% |
| Uitvoer Frequentie | 50Hz of 60Hz |
| Piek Efficiëntie | 94% |
| Piekcapaciteit | 2* beoordeeld stroom voor 5 seconden |
| Nominaal DC-ingangsspanning | 24 V gelijkstroom | 48 V gelijkstroom |
| Koude startspanning | 23,0 V gelijkstroom | 46,0 V gelijkstroom |
| Laag DCwaarschuwingsspanningAlleen voor de AVA en Vloecdood@ laden < 20%@ 20% ≤ laden <50% @ laden ≥ 50% | 22,0 Vgelijkstroom21,4 Vgelijkstroom20,2 Vgelijkstroom | 44,0 Vgelijkstroom42,8 Vgelijkstroom40,4 Vgelijkstroom |
| Laag DC-waarschuwingOpbrengst SpanningAlleen voor de AVA en Vloecdood@ laden < 20%@ 20% ≤ laden <50% @ laden ≥ 50% | 23,0 Vgelijkstroom22,4 Vgelijkstroom21,2 Vgelijkstroom | 46,0 Vgelijkstroom44,8 Vgelijkstroom42,4 Vgelijkstroom |
| Laag DC-afsluitspanningAlleen voor de AVA en Vloecdood@ laden < 20%@ 20% ≤ laden <50% @ laden ≥ 50% | 21,0 Vgelijkstroom20,4 Vgelijkstroom19,2 Vgelijkstroom | 42,0 Vgelijkstroom40,8 Vgelijkstroom38,4 Vgelijkstroom |
Tabel 3 Laadmodus Specificaties
| Nutsvoorzieningen opladen Modus |
| OMVORMERMODEL | 1,5 kVA | 2,5 kVA | 3,5 kVA | 5,5 kVA |
| Maximaal opladen Huidig ( PV + wisselstroom ) (@VI / P =230 V wisselstroom ) | 60 Amp | 100 Amp | 100 Amp | 100 Amp |
| Maximaal opladen Huidig ( AC ) (@VI / P =230 V wisselstroom ) | 60 Amp | 80 Amp |
| Grootverpak king Opladen Spanning | Overstroomd Batterij | 29,2 V gelijkstroom | 58,4 V gelijkstroom |
| Algemene Ledenvergadering / Gel-batterij | 28,2 V gelijkstroom | 56,4 V gelijkstroom |
| Zwevende laadspanning | 27 V gelijkstroom | 54 V gelijkstroom |
| Overladen Bescherming | 32 V gelijkstroom | 63 V gelijkstroom |

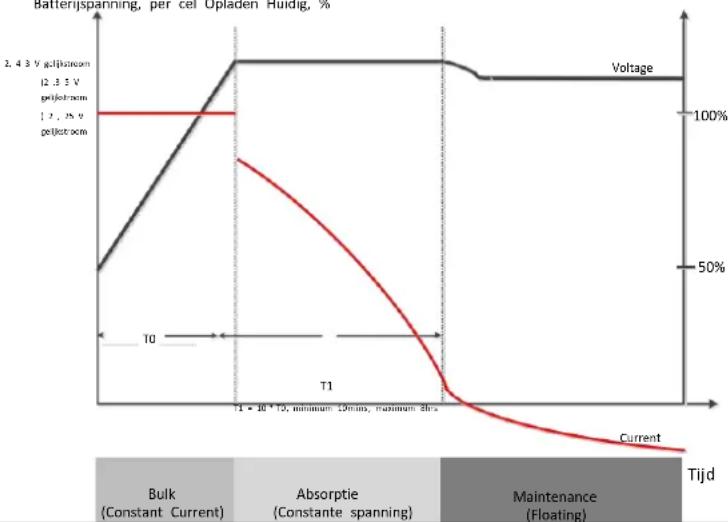

| Oplaadalgoritme | 3- Stap |
| Laadcurve |  |
| Zonne Invoer |
| OMVORMERMODEL | 1,5 kVA | 2,5 kVA | 3,5 kVA | 5,5 kVA |
| Beoordeeld Stroom | 2000W | 3000W | 4000W | 5500W |
| Maximaal. PV-array open circuit Spanning | 500 V gelijkstroom |
| PV-array MPPT-spanning Bereik | 60 Vdc ~500 Vdc |
| Maximale invoer Huidig | 15A | 15A | 15A | 18A |
| Maximale laadstroom (PV) | 60A | 100A | 100A | 100A |
Tabel 4 Algemeen S verfijningen
| OMVORMERMODEL | 1,5 kVA | 2,5 kVA | 3,5 kVA | 5,5 kVA | 6,2 kVA |
| Bedrijfstemperatuur Bereik | -10°C naar 55°C |
| Opslagtemperatuur | -15°C~ 60°C |
| Vochtigheid | 5% tot 95% Relatief Vochtigheid ( niet - condenserend ) |
| Afmeting (D*B*H), mm | 358x295x105 | 438x295x105 |
| Nettogewicht, kg | 5.8 | 6.0 | 6.2 | 8.2 | 8.7 |
PROBLEMEN OPLOSSEN
| Probleem | LCD/LED/Zoemer | Uitleg / Mogelijke oorzaak | Wat te Doen |
| Eenheid sluit omlaag automatisch tijdens het opstarten proces. | LCD/LED's en zoemer zullen zijn actief voor 3 seconden en dan compleet uit. | De batterijspanning is te laag | 1. Opnieuw opladen batterij2. Vervangen batterij . |
| Nee reactie na macht op . | Nee indicatie. | 1. De batterij spanning is ver te laag .2. Batterijpolariteit is aangesloten teruggedraaid. | 1. Controleren als batterijen En De bedrading is goed aangesloten.2. Opnieuw opladen batterij3. Vervangen batterij . |
| Er zijn netspanning Maar de eenheid werkt in batterij modus. | Ingangsspanning is weergegeven als 0 op de LCD en groente LED is knipperend. | Ingangsbeschermer is gestruikeld | Controleer of de AC-schakelaar is struikelde en AC-bedrading is verbonden Goed. |
| Groente LED knippert. | Slechte kwaliteit van de wisselstroom. ( Oever of Generatoren ) | 1. Controleren als Wisselstroom draden Zijn te dun en / of te lang .2. Controleren als generator ndien (toegepast) werkt Goed of als ingangsspanningsbereik instelling is correct. (UPS-→apparaat) |
| Groente LED knippert. | Stel " Zonne -energie" in Eerst " als de prioriteit van de uitvoerbron. | Uitvoerbron wijzigen prioriteit naar Nut eerst. |
| Wanneer de eenheid is ingeschakeld, intern relais is ingeschakeld en herhaaldelijk uit. | LCD-scherm En LED's zijn aan het knipperen | Batterij is losgekoppeld. | Controleer of batterijdraden Zijn goed verbonden. |
| Zoemer pieptonen continu en rood LED is op . | Schuld code 07 | Overbelastingsfout. De omvormer is overbelast 110% en tijd is omhoog . | Verminder de verbondenheid laden door sommige uitschakelen apparatuur. |
| Schuld code 05 | Uitvoer kort omcirkeld. | Controleer of de bedrading is verbonden goed en abnormaal verwijderen laden. |
| Schuld code 02 | Interne temperatuur van de omvormer onderdeel is over 100°C. | Controleer of de luchtstroom van de eenheid is geblokkeerd of of de omgevingstemperatuur is te hoog . |
| Schuld code 03 | Batterij is overbelast. | Terug naar reparatiecentrum. |
| De batterijspanning is te hoog. | Controleer of de specificaties en hoeveelheid van batterijen zijn ontmoeten vereisten. |
| Schuld code 06/22 | Uitgang abnormaal (omvormerspanning onderstaand dan 190 Vac of is hoger dan 260 V wisselstroom ) | 1. Verminderen de aangesloten belasting .2. Opbrengst naar reparatie centrum |
| Schuld code 08/09/15 | Interne componenten zijn defect. | Terug naar reparatiecentrum. |
| Schuld code 13 | Overstroom of piek. | Opnieuw starten de eenheid indien de fout gebeurt nogmaals, kom alsjeblieft terug naar reparatiecentrum. |
| Schuld code 14 | Bus spanning is te laag . |
| Nog een foutcode | | Als de draden zijn aangeslotnou, alsjeblieft terug naar reparatie centrum. |
Wi-Fi Plug Pro Quick Installatie-richtlijn

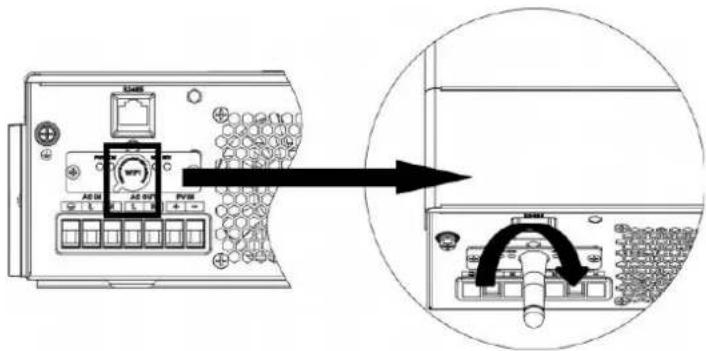

1. Schematisch diagram van het verwijderen en plaatsen van de draadloze antenne
1.2 Datalogger toevoegen
① Meld u aan bij het account en klik op de Datalogger-knop. Tik op de knop "+" rechtsboven
hoek van de datalogger-pagina
② Typ volgens de prompts het volgende: informatie om de datalogger af te maken

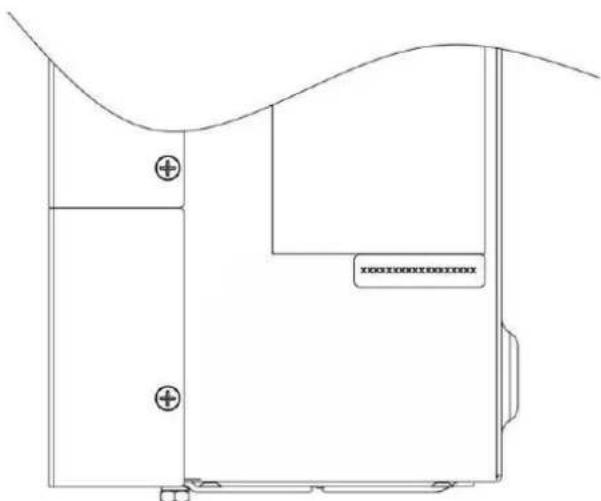

Het PN-nummer is gelegen naast het apparaatlabel van de machine.
(Initieel wachtwoord: 12345678 )

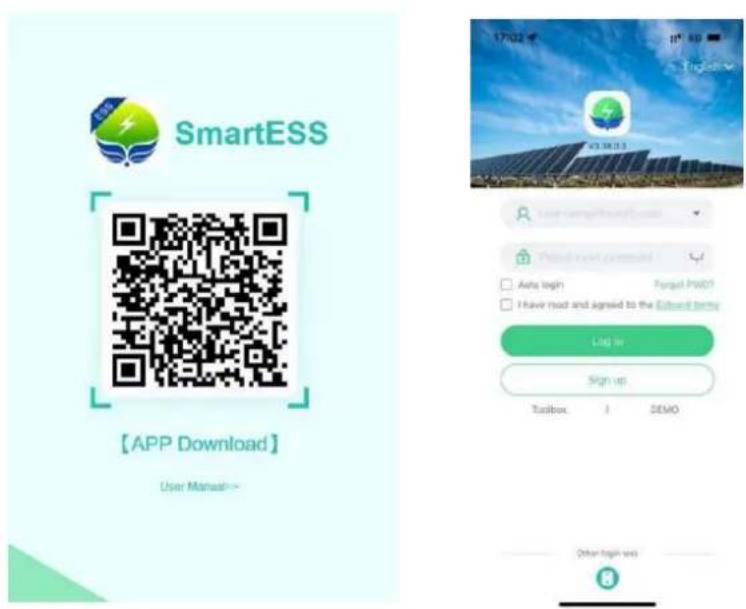

(1) Scan de QR-code en download de APP (iPhone App Store; en Android-telefoon); (2) Open de APP, klik op de knop 'Registratie' en selecteer 'Mobiele telefoon'. Registratie" of "E-mailregistratie "; (3) Schakel Bluetooth of WiFi in als nodig.
2.2 Bluetooth verbonden met de digitale collector

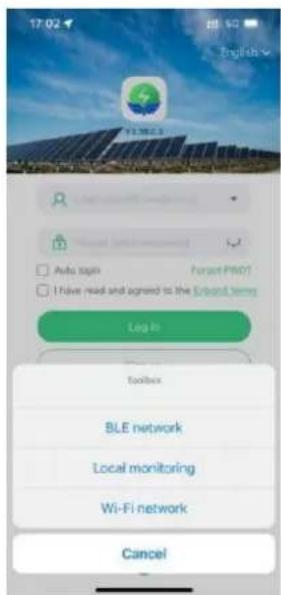

(1) Klik op de "Toolbox" en selecteer "BLE-netwerk" of "Wi-Fi". netwerk" als vereist;

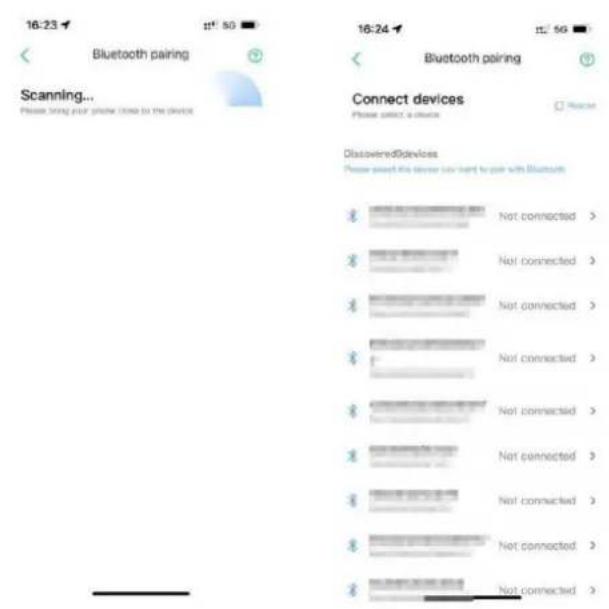

(2) Als u het Bluetooth-distributienetwerk kiest, scant u automatisch het apparaat in de buurt
Zoek op de pagina "Bluetooth Pairing" het PN dat overeenkomt met de digitale collector, "Verbinden".

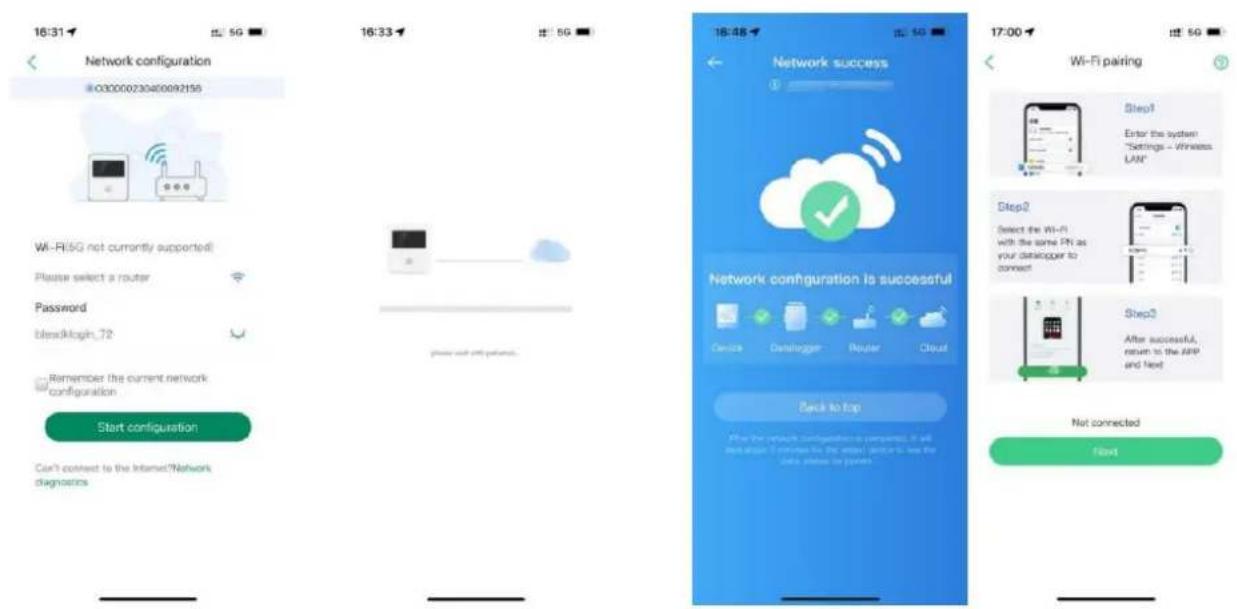

(1) Selecteer de overeenkomstige 2.4G WiFi volgens de prompts, vul het wachtwoord in en klik "Begin Verbinding maken met het netwerk"; prompt op de referentiepagina van de WiFi-distributienetwerk-APP.
YH CONSULTING LIMITED.
Technische ondersteuning en E-garantie certificaat www.vevor.com/ondersteuning
VEVOR®
TOUGH TOOLS, HALF PRICE
