EM6200-48L - Onduleur solaire Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur solaire hybride
Marque	Vevor
Modèle	EM6200-48L
Puissance nominale	6200 VA / 6200 W
Tension d'entrée CA	230 Vca (plage 90-280 Vca selon réglage)
Tension de sortie CA	230 Vca ±5 % (sinus pur)
Fréquence de sortie	50/60 Hz (sélectionnable)
Tension batterie nominale	48 Vcc
Courant de charge max (PV + CA)	120 A
Entrée PV max	500 Vcc (circuit ouvert), 27 A max, plage MPPT 60-500 Vcc
Rendement (mode ligne)	> 95 %
Temps de transfert	10 ms (mode UPS), 20 ms (mode électroménager)
Dimensions (L x P x H)	438 x 295 x 105 mm
Poids net	8,7 kg
Température de fonctionnement	-10 °C à 55 °C
Humidité de fonctionnement	5 % à 95 % (sans condensation)
Affichage	Écran LCD rétroéclairé avec indicateurs LED
Communication	RS485, Wi-Fi (antenne incluse)
Fonctions principales	Onduleur, chargeur solaire, priorité des sources (utilitaire/solaire/batterie), bypass automatique, égalisation batterie, compatible lithium
Protections	Surcharge, court-circuit, surchauffe, surtension, sous-tension batterie, protection anti-îlotage
Installation	Montage mural vertical (sur surface non combustible), espace libre minimum 50 cm autour
Contenu de l'emballage	Unité, manuel utilisateur, antenne Wi-Fi

FOIRE AUX QUESTIONS - EM6200-48L Vevor

Comment installer l'onduleur Vevor EM6200-48L ?

Installez l'onduleur sur une surface solide et non combustible, à la verticale. Laissez un espace libre d'au moins 50 cm autour pour la ventilation. Fixez-le avec trois vis M4 ou M5. Avant le câblage, retirez le couvercle inférieur en dévissant les deux vis.

Quelle tension de batterie utiliser ?

Ce modèle fonctionne avec une batterie de 48 Vcc. La capacité recommandée est de 100 Ah minimum. Utilisez un câble de section adaptée (2 AWG recommandé) et un disjoncteur DC séparé.

Comment connecter des panneaux solaires ?

Connectez les panneaux en série pour rester dans la plage MPPT (60-500 Vcc). Respectez la polarité et utilisez un disjoncteur DC. Le courant d'entrée PV max est de 27 A pour ce modèle.

Comment régler la priorité des sources d'alimentation ?

Dans le menu LCD (programme 01), vous pouvez choisir entre 'Utilitaire d'abord', 'Solaire d'abord', 'SBU priorité' ou 'SUF priorité'. Par défaut, c'est 'Utilitaire d'abord'.

Que faire si le code d'erreur 07 apparaît ?

Le code 07 indique une surcharge (charge >110% pendant trop longtemps). Réduisez la charge connectée en débranchant certains appareils. Le redémarrage automatique peut être activé dans le programme 06.

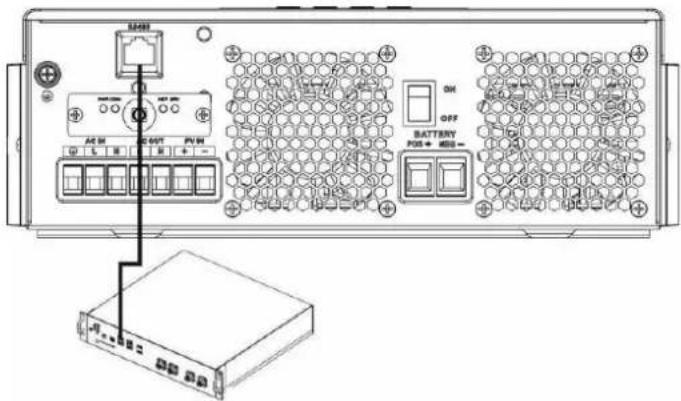

Puis-je utiliser une batterie au lithium ?

Oui, sélectionnez le type de batterie 'LIB' dans le programme 05. Pour une communication BMS, connectez le câble RS485 entre la batterie et l'onduleur. Sinon, utilisez le mode 'LIB' sans communication en réglant manuellement les tensions.

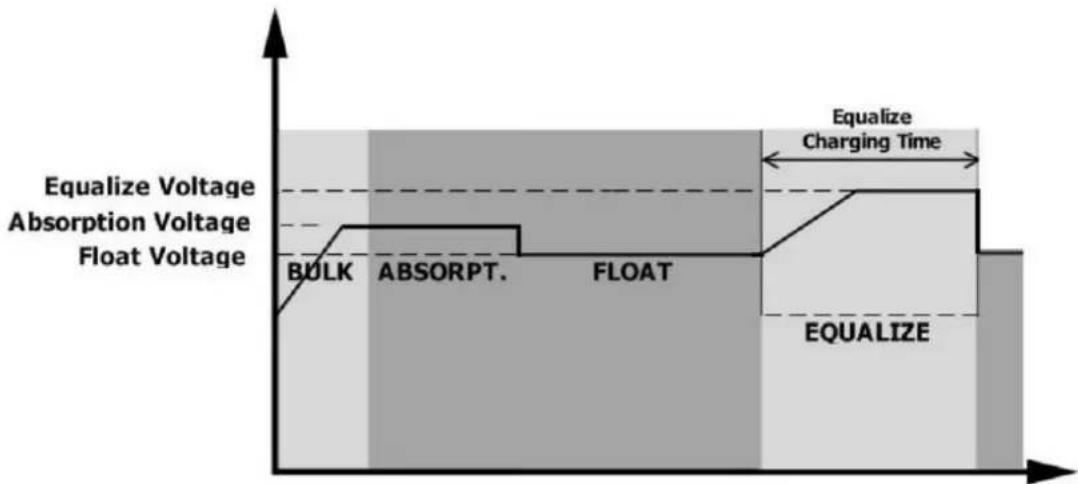

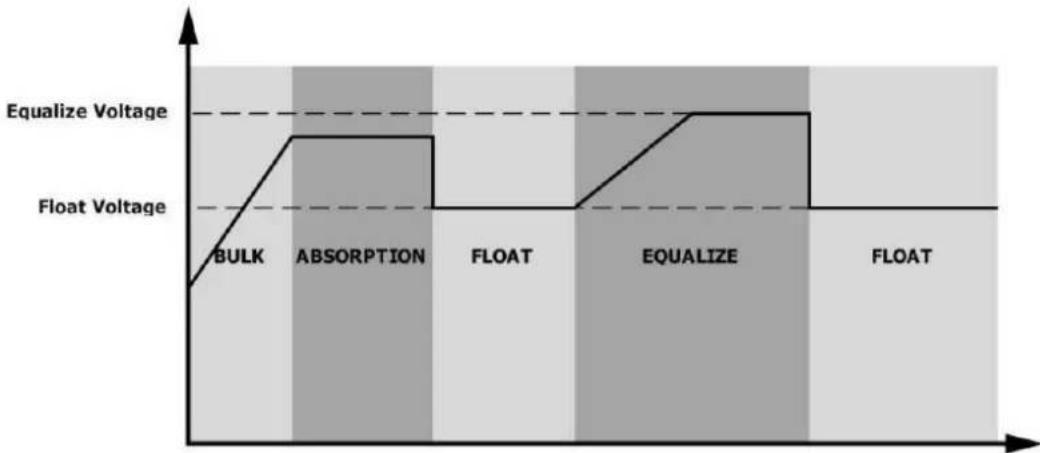

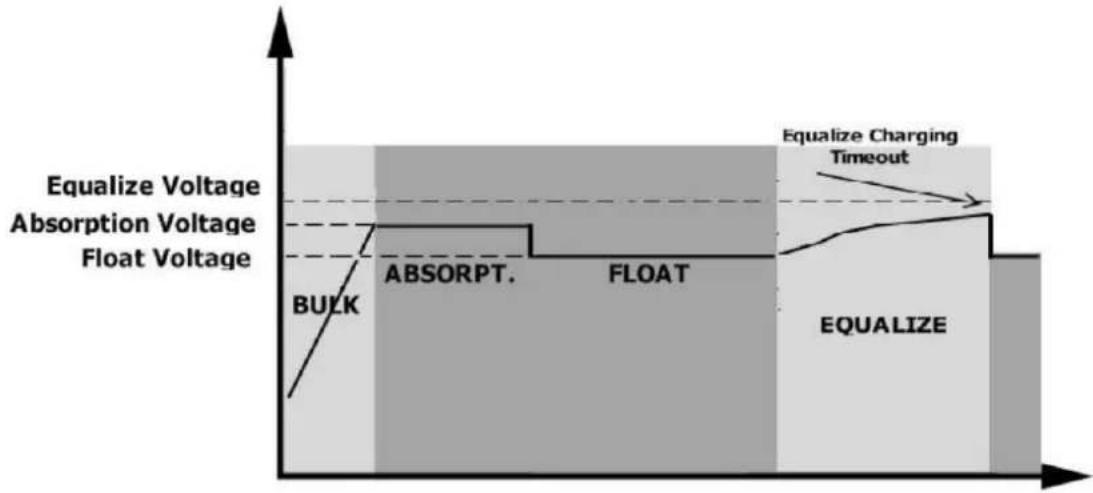

Comment effectuer l'égalisation de la batterie ?

Activez d'abord la fonction dans le programme 33. Réglez l'intervalle dans le programme 37 (ex: 30 jours) ou déclenchez-la immédiatement via le programme 39. L'égalisation dure de 60 à 900 minutes selon le réglage.

Quelle est la tension de sortie réglable ?

La tension de sortie est réglable via le programme 08 : 220 V, 230 V (par défaut) ou 240 V. La fréquence (50/60 Hz) se règle dans le programme 09.

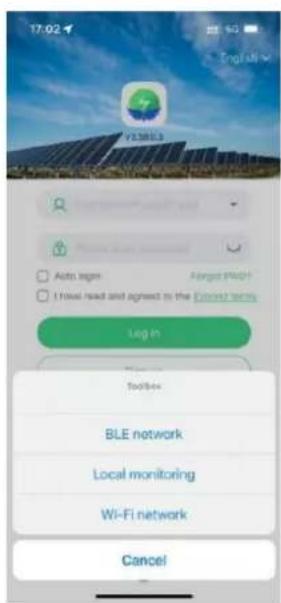

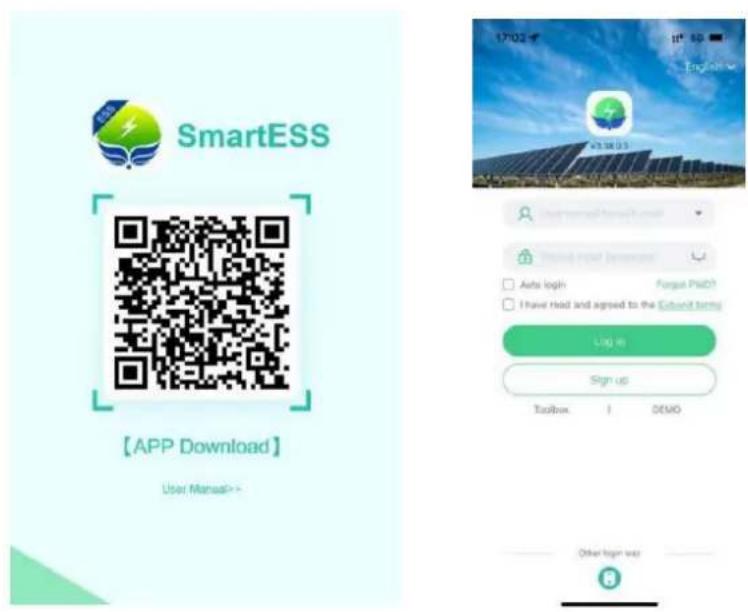

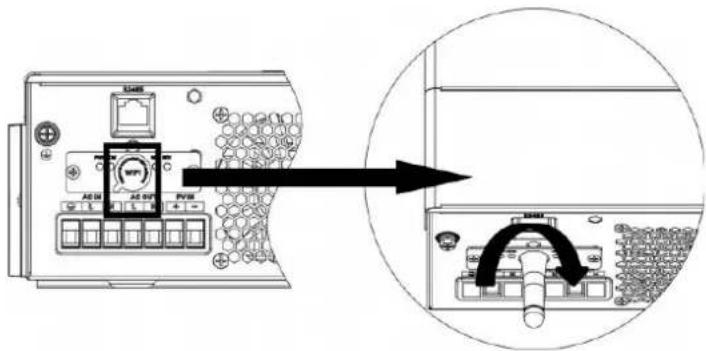

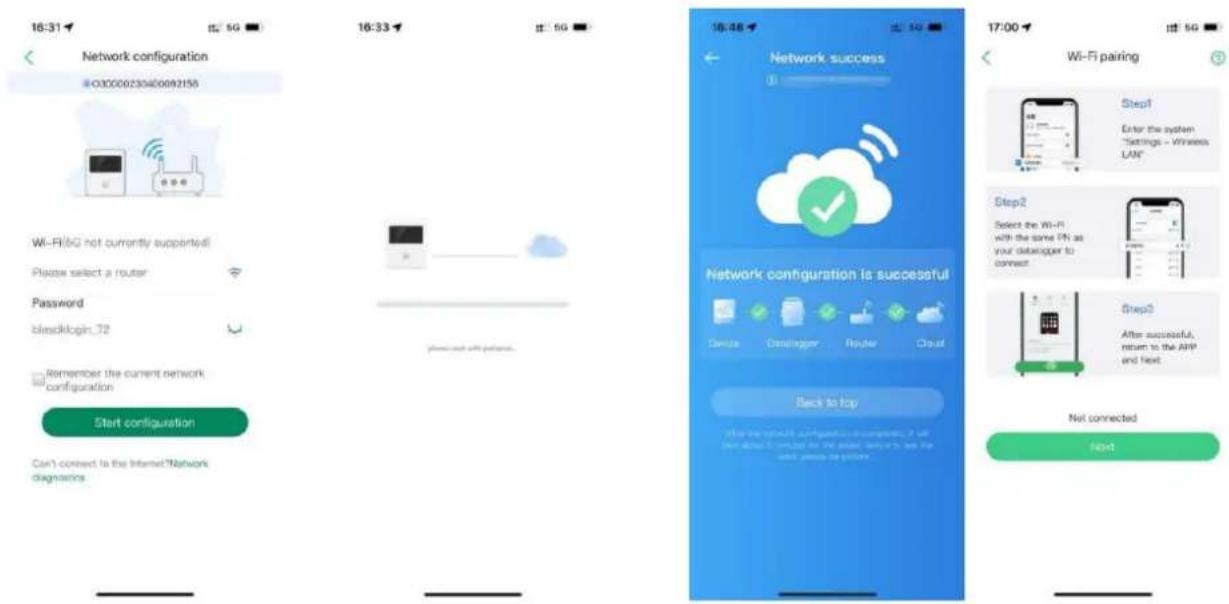

Comment configurer le Wi-Fi pour le monitoring ?

Téléchargez l'application SmartESS, créez un compte et ajoutez l'enregistreur de données (PN de l'appareil). Activez le Bluetooth ou Wi-Fi dans l'application et suivez les instructions de mise en réseau (WiFi 2,4 GHz requis).

Quels sont les entretiens recommandés ?

Vérifiez régulièrement les connexions et le serrage des bornes (couple 2-3 Nm). Assurez-vous que les ouïes de ventilation ne sont pas obstruées. Nettoyez l'extérieur avec un chiffon sec. Aucune pièce interne n'est réparable par l'utilisateur.

MODE D'EMPLOI EM6200-48L Vevor

Support technique et garantie électronique

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire utilisée par nous représente seulement une

estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes

marques haut de gamme et ne signifie pas nécessairement une couverture de toutes les catégories d'outils proposés par nous. Vous

êtes gentiment invités à vérifier soigneusement lorsque vous passez une commande chez nous si vous

économisez effectivement la moitié par rapport aux grandes marques haut de gamme.

MODÈLE : EM 3500 -24L / EM 6200 -48L

Vous avez des questions sur le produit ? Besoin d'un soutien technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Ceci est le manuel d'instructions original. Veuillez lire attentivement toutes les instructions du manuel avant utilisation. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit sera sujette au

produit que vous avez reçu. Veuillez nous excuser si nous ne vous informons pas à nouveau en cas de mises à jour technologiques ou logicielles sur notre produit.

avertissement - À réduire le risque de blessure, utilisateur lire manuel d'instructions soigneusement.

Ce le produit est soumis à la disposition de l'Europe Dire 2012/1/ CE. Le symbole montrant un roue arrière poubel croiséà travers indique que le produit nécessite une refuser collection dans le européen union. Ceci s'applique au proc et tous les accessoires marqué avec ceci symbole. produit marqué comme tel peut pas être écarté avec normale domestique déchets, mais il faut être pris à un collection indiquer pour recyclage électrique et appareils électroniques

AVERTISSEMENT : DANGER DE CHOC ÉLECTRIQUE

Le produit est utilisé en combinaison avec une source d'énergie permanente (batterie). Même si l'équipement est éteint, une tension électrique dangereuse peut apparaître aux bornes d'entrée et/ou de sortie. Toujours couper l'alimentation CA et déconnecter la batterie avant d'effectuer l'entretien. Le produit ne contient aucune pièce réparable par l'utilisateur. Ne retirez pas le panneau avant et ne mettez pas le produit en service à moins que tous les panneaux soient en place. Tout entretien doit être effectué par un personnel qualifié.

N'utilisez jamais le produit dans des endroits où des explosions de gaz ou de poussière pourraient se produire. Reportez-vous aux caractéristiques fournies par le fabricant de la batterie pour vous assurer que la batterie est appropriée à l'utilisation avec ce produit. Les consignes de sécurité du fabricant de la batterie doivent toujours être respectées.

AVERTISSEMENT : ne soulevez pas d'objets

Lire les instructions d'installation avant de commencer les activités d'installation. Ce produit est un appareil de classe de sécurité I (fourni avec une borne de terre pour la sécurité). Les bornes d'entrée et/ou de sortie doivent être fournies avec une mise à la terre sans interruption pour des raisons de

sécurité. Un point de mise à la terre supplémentaire est situé à l'extérieur du produit. S'il s'avère que la protection de mise à la terre est endommagée, le produit doit être retiré de

service et empêché d'être remis en service accidentellement ; contacter du personnel de maintenance qualifié.

S'assurer que les câbles de connexion sont munis de fusibles et de disjoncteurs. Ne jamais remplacer un dispositif de protection par un composant d'un type différent. Se référer au manuel pour vérifier, avant de mettre l'appareil sous tension, que la tension disponible correspond aux paramètres de configuration du produit comme décrit dans le manuel.

Assurez-vous que l'équipement est utilisé dans des conditions de fonctionnement correctes. Ne jamais le faire fonctionner dans un environnement humide ou poussiéreux.

Assurez-vous qu'il y a toujours suffisamment d'espace libre autour du produit pour la ventilation, et que les ouvertures d'aération ne sont pas obstruées.

Installer le produit dans un environnement résistant à la chaleur. Assurez-vous qu'il n'y a pas de produits chimiques, de pièces en plastique, de rideaux ou d'autres textiles, etc. à proximité immédiate de l'équipement. Transport et stockage

Lors du stockage ou du transport du produit, assurez-vous que les câbles d'alimentation principaux et les câbles de batterie sont déconnectés.

Avant de stocker ou de transporter le produit, assurez-vous que les plats principaux fournis et la batterie de conduite sont déconnectés.

Stocker le produit dans un environnement sec ; la température de stockage doit être comprise entre -10 °C et 50 °C.

Se référer au manuel du fabricant de la batterie pour des informations sur le transport, le stockage, la charge, la recharge et l'élimination de la batterie.

Se référer au manuel du fabricant de la batterie pour des informations sur le transport, le stockage, la charge, la recharge et l'élimination de la batterie.

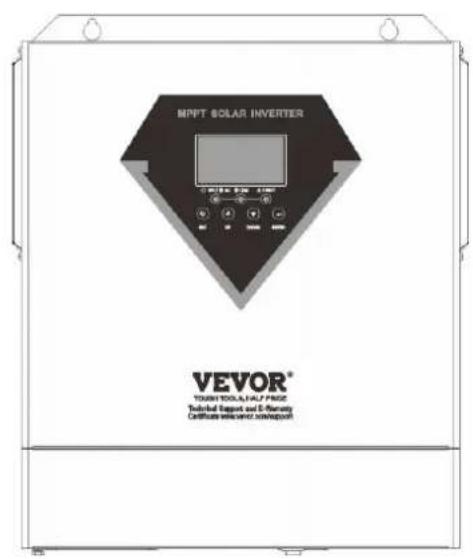

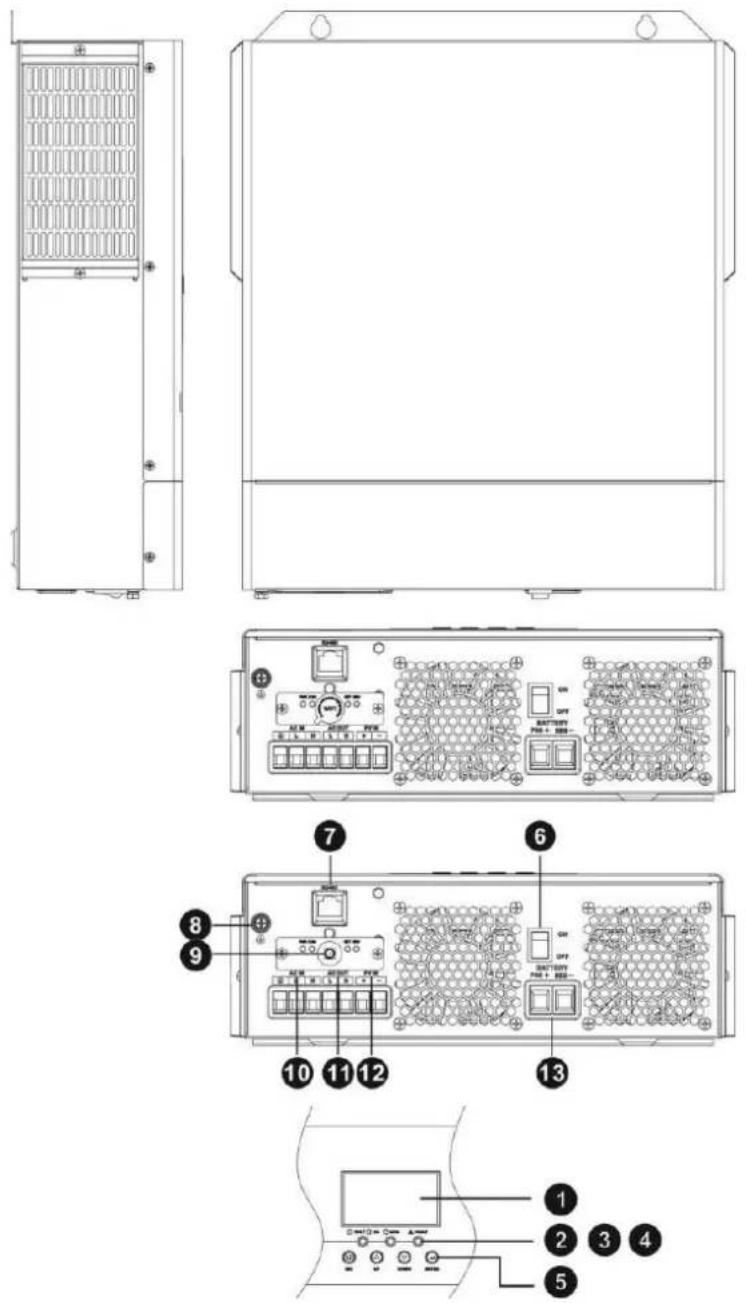

Écran LCD afficher

1. Écran LCD affiché
2. Statut indicateur
3. Chargement indicateur
4. Défaut indicateur
5. Fonction boutons
6. Puissance marche / arrêt port changer
7. Communication RS 48
8. Mise à la terre
9. Wi-Fi antenne port
10. CA saisir
11. CA sortir
12. PV saisir
13. Batterie saisir

INSTALLATION

Déballage et inspection

Avant l'installation, veuillez inspecter l'unité. Assurez-vous que rien à l'intérieur de l'emballage n'est endommagé. Vous devriez avoir reçu les articles suivants à l'intérieur de l'emballage :

1. L'unité x 1
2. Manuel d'utilisation x 1
3. Antenne Wi-Fi x 1

Préparation

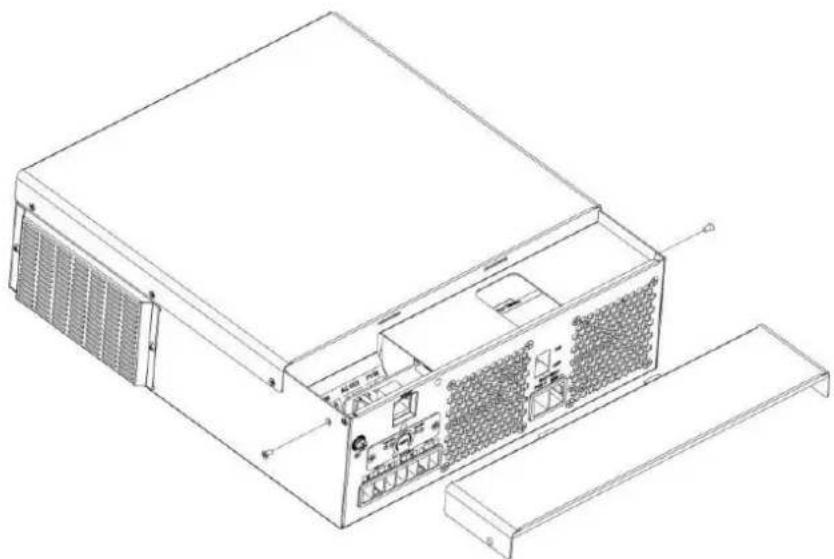

Avant de connecter tous les câblages, veuillez retirer le couvercle inférieur en retirant deux vis comme montré ci-dessous.

Tenez compte des points suivants avant de sélectionner où installer :

1. Ne pas monter l'onduleur sur des matériaux de construction inflammables.
2. Monter sur une surface solide.
3. Installer cet onduleur à hauteur des yeux afin de permettre à l'écran LCD d'être lu à tout moment.
4. La température ambiante doit être entre 0°C et 55°C pour assurer un fonctionnement optimal.
5. Le recommandé Position d'installation est de être collé au mur verticalement.

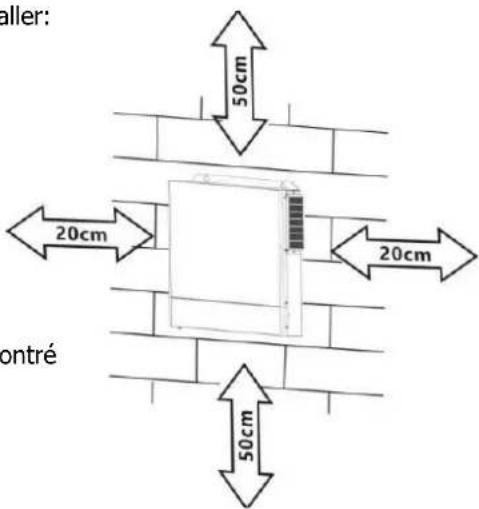

6. Assurez-vous de garder les autres objets et surfaces comme montré dans le diagramme de droite pour garantir une dissipation de chaleur suffisante et avoir assez d'espace pour retirer les fils.

APPROPRIÉ POUR MONTAGE SUR BÉTON OU AUTRE SURFACE NON COMBUSTIBLE UNIQUEMENT.

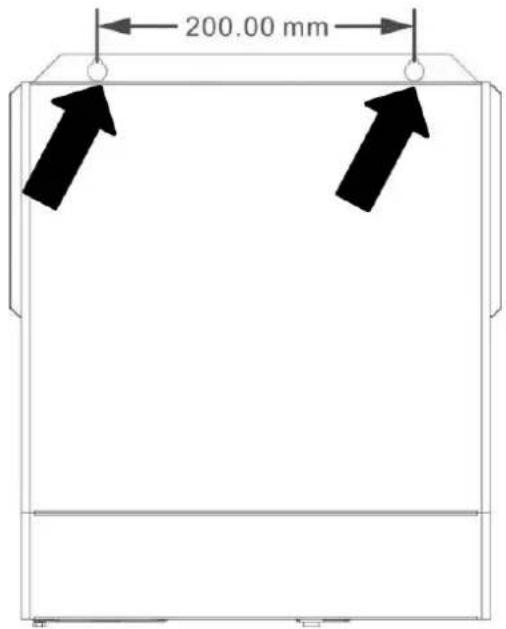

Installer l'unité en vissant trois vis. Il est recommandé d'utiliser des vis M4 ou M5.

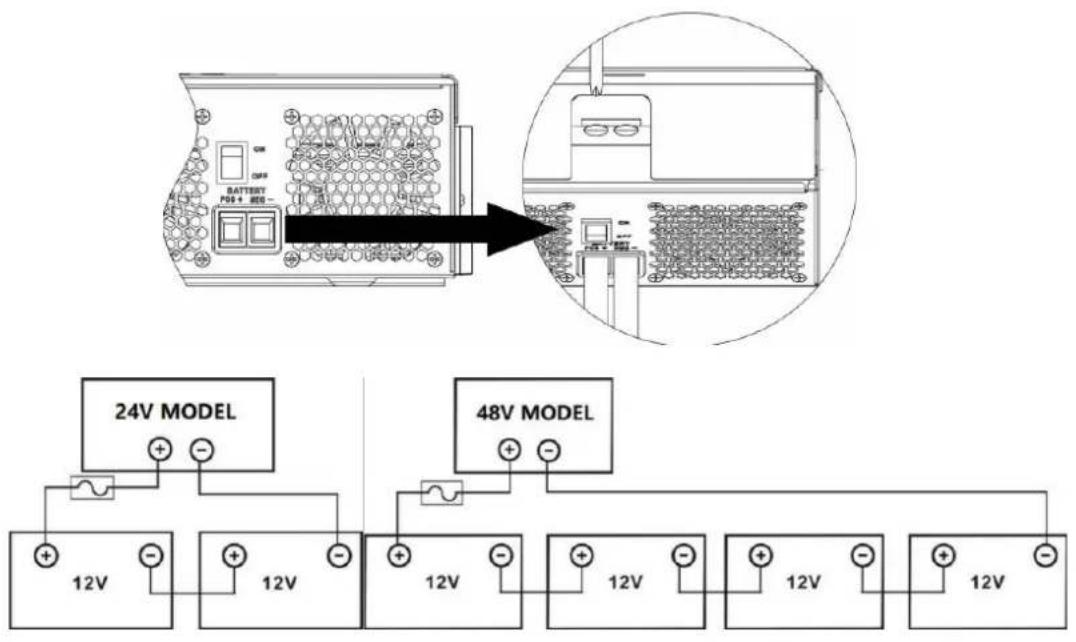

Connexion de la batterie

ATTENTION : Pour des raisons de sécurité de fonctionnement et de conformité à la réglementation, il est demandé d'installer un disjoncteur de surintensité CC séparé ou un dispositif de déconnexion entre la batterie et l'onduleur. Il peut ne pas être nécessaire d'avoir un dispositif de déconnexion dans certaines applications, cependant, il est toujours demandé d'avoir une protection contre les surintensités installée. Veuillez vous référer à l'ampérage typique dans le tableau ci-dessous pour la taille de fusible ou de disjoncteur requise. Longueur de dénudage

AVERTISSEMENT ! Tout le câblage doit être exécuté par un personnel qualifié.

AVERTISSEMENT ! Il est très important pour la sécurité du système et un fonctionnement efficace d'utiliser un câble approprié pour la connexion de la batterie. Pour réduire le risque de blessure, veuillez utiliser le câble recommandé, la longueur de dénudage (L2) et la longueur d'étamage (L1)

comme ci-dessous.

Longueur de dénudage :

Câble de batterie recommandé, longueur de dénudage (L2) et longueur d'étamage

(L1) :

Modèle	Maximum Intensité de courant	Batterie capacité	Fil Taille	Câble mm2	L1 (mm)	L 2 (mm)	Valeur de coupl e
1500W-24	70A	100 AH	6 AWG	13.3	3	18	2~3 Nm
2500W-24	100A	100 AH	4 AWG	21h15	3	18	2~3 Nm
Autre Modèles	137A	100 AH	2 AWG	38	3	18	2~3 Nm

Veuillez suivre les étapes ci-dessous pour mettre en œuvre la connexion de la batterie :

1. Retirez le manchon isolant de 18 mm pour les câbles positif et négatif en fonction de la longueur de dénudage recommandée.
2. Connectez tous les packs de batteries comme l'exigent les unités. Il est suggéré d'utiliser la capacité de batterie recommandée.
3. Insérer le câble de batterie dans le connecteur de batterie de l'onduleur en veillant à ce que les boulons soient serrés avec un couple de 2-3 Nm. Vérifier la polarité aux deux extrémités, c'est-à-dire entre la batterie et

l'onduleur/chargeur, et s'assurer que les câbles de la batterie sont bien serrés et vissés sur le connecteur de batterie.

AVERTISSEMENT : Choc DangerL'installation doit être exécuté avec soin en raison à haut tension de la batterie dans séri

PRUDENCE!! Faire ne rien placer entre le plat une partie de la borne de l' onduleur Sinon, une surchauffe peut se produire.PRUDENCE!! Faire ne pas appliquer de substance antioxydante sur les bornes avant que les terminaux soient étroitement connecté.PRUDENCE!! Avant faire la finale Connexion ou fermeture DC DC disjoncteur/sectionneur, assurez-vous que le positif (+) doit être connecté à positif (+) et négatif (-) doit être conégatif (-).

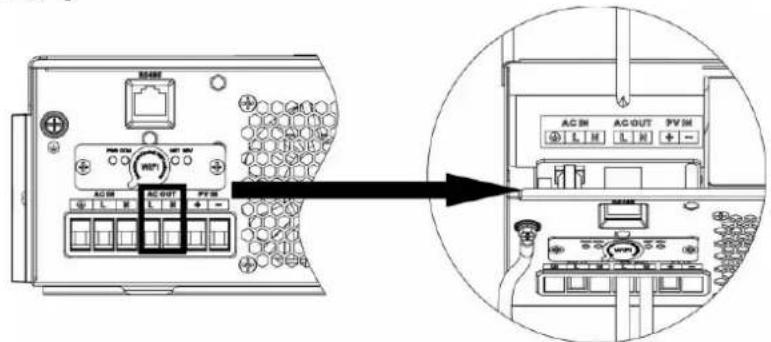

Connexion de l'entrée/sortie CA

PRUDENCE !! Avant de vous connecter à la source d'alimentation CA, installez un disjoncteur CA séparé entre l'onduleur et la source d'alimentation CA. Cela garantira que l'onduleur peut être déconnecté en toute sécurité pendant l'entretien et qu'il est pleinement protégé contre les surintensités de l'entrée CA. La spécification recommandée pour le disjoncteur CA est de 50 A. ATTENTION !! Il y a deux borniers avec les marquages « IN » et « OUT ». Veuillez ne pas inverser les connexions d'entrée et de sortie.

AVERTISSEMENT ! Tout le câblage doit être effectué par un personnel qualifié.

ATTENTION ! Il est très important pour la sécurité du système et un fonctionnement efficace d'utiliser un câble approprié pour la connexion d'entrée CA. Pour réduire le risque de blessure, veuillez utiliser la taille de câble recommandée ci-dessous.

Exigences de câbles suggérées pour les câbles CA

Modèle	Jauge	Valeur de couple
1,5 KVA	12 AWG	1.4~ 1,6 Nm
2,5 KVA / 3,5 KVA	10 AWG	1.4~ 1,6 Nm
5,5 KVA / 6,2 KVA	8 AWG	1.4~ 1,6 Nm

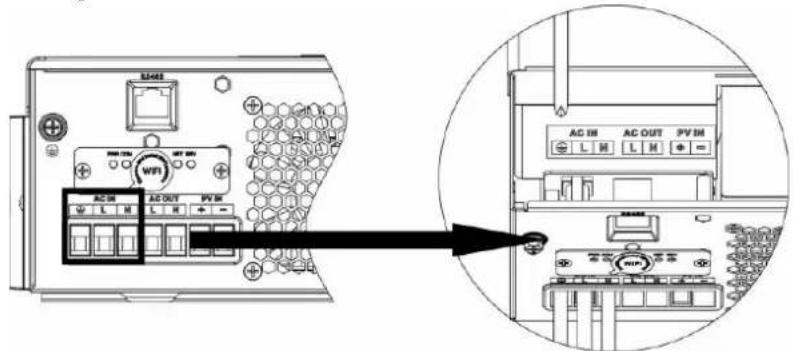

Veuillez suivre les étapes ci-dessous pour effectuer la connexion d'entrée/sortie CA :

1. Avant de réaliser la connexion d'entrée/sortie CA, assurez-vous d'ouvrir d'abord le protecteur DC ou le sectionneur.
2. Retirez la gaine isolante sur 10 mm pour les six conducteurs. Raccourcissez les conducteurs de phase L et de neutre N de 3 mm.
3. Insérez les fils d'entrée CA en respectant les polarités indiquées sur le bornier et serrez les vis des bornes. Assurez-vous de connecter d'abord le conducteur de protection PE.

Terre (jaune-vert)

L → LIGNE (marron ou noir)

N → Neutre (bleu)

Assurez-vous que la source d'alimentation secteur est débranchée avant de tenter de la câbler à l'unité.

1. Ensuite, insérez les fils de sortie selon les polarités indiquées sur le bloc de bornes et serrez les vis. Assurez-vous de connecter le conducteur de protection (terre) en premier.

Terre (jaune-vert) L

→ LIGNE (marron ou noir)

N → Neutre (bleu)

1. Assurez-vous que les fils sont connectés en toute sécurité.

PRUDENCE : Les appareils électroménagers tels que les climatiseurs nécessitent 2 à 3 minutes avant de redémarrer, car ils ont besoin de temps pour équilibrer le gaz réfrigérant dans les circuits. Si une panne de courant se produit et que le courant revient rapidement, cela peut endommager vos appareils connectés. Pour éviter ce type de dommage, veuillez vérifier auprès du fabricant du climatiseur s'il est équipé d'une fonction de temporisation avant l'installation. Sinon, cet onduleur/chargeur déclenchera une erreur de surcharge et coupera la sortie pour protéger votre appareil, mais cela peut parfois causer des dommages internes au climatiseur.

Connexion PV

PRUDENCE : Avant de connecter les modules photovoltaïques, veuillez installer séparément un disjoncteur DC entre l'onduleur et les modules PV.

AVERTISSEMENT ! Tout le câblage doit être effectué par un personnel qualifié.

ATTENTION ! Il est très important pour la sécurité du système et son fonctionnement efficace d'utiliser un câble approprié pour la connexion des modules PV. Pour réduire le risque de blessure, veuillez utiliser la taille de câble recommandée ci-dessous.

Modèle	Ampérage typique	Câble Taille	Couple
1,5 KVA	15A	12 AWG	1,4 à 1,6 Nm
2,5 KVA	15A	12 AWG	1,4 à 1,6 Nm
3,5 KVA	15A	12 AWG	1,4 à 1,6 Nm
5,5 KVA	18A	12 AWG	1,4 à 1,6 Nm
6,2 KVA	27A	12 AWG	1,4 à 1,6 Nm

Sélection des modules PV :

Lors de la sélection des modules photovoltaïques appropriés, veuillez vous assurer de prendre en compte les paramètres suivants :

1. La tension en circuit ouvert (Voc) des modules PV ne doit pas dépasser la tension maximale en circuit ouvert du tableau PV de l'onduleur.
2. La tension en circuit ouvert (Voc) des modules PV doit être supérieure à la tension minimale de la batterie.

Recharge solaire Mode
MODELE D'INVERSEUR	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Max. Tension en circuit ouvert du panneau PV	500 DC
Réseau PV Tension MPPT Gamme	60 VCC ~ 500 VCC
Max. COURANT D'ENTRÉE PV	15A	15A	15A	18A	27A

Prenons les modules PV de 450 Wc et 550 Wc comme exemple. Après avoir pris en compte les deux paramètres ci-dessus, les configurations de modules recommandées sont répertoriées dans le tableau ci-dessous.

Solaire Panneau Spécification . (férence) - 450 Wc - Vmp : 34,67 V - Lutin : 13,82A - Voc : 41,25 Vo - Isc: 12,98A	ENTRÉE SOLAIRE	Q'té de panne aux	Total saisir pouvoir	Onduleur Modèle
	2 pièces dans en série	2 pièces	900 L	1,5 KVA - 6,2 KVA
	3 pièces dans en série	3 pièces	1 350 W
	4 pièces dans en série	4 pièces	1 800 W
	5 pièces dans en série	5 pièces	2 250 W
	6 pièces dans en série	6 pièces	2 700 W
	7 pièces dans en série	7 pièces	3 150 W
	8 pièces dans en série	8 pièces	3 600 W
	9 pièces dans en série	9 pièces	4 050 W
	10 pièces dans en série	10 pièces	4 500 W	5,5 KVA - 6,2 KVA
	11 pièces dans en série	11 pièces	4 950 W
	12 pièces dans en série	12 pièces	5 400 W
	6 pièces dans en série et 2 ensemble dans parallèle	12 pièces	5 400 W	6,2 KVA
	7 pièces dans en série et 2 ensemble dans parallèle	14 pièces	6 300 W
Solaire Panneau Spécification . ( férence )- 550 Wc- Vmp : 42,48 V- Lutin : 12,95 A- Voc : 50,32 Vo- Isc: 13,70A	ENTRÉE SOLAIRE	Q'té de panne aux	Total saisir pouvoir	Onduleur Modèle
	2 pièces dans en série	2 pièces	900 L	1,5 KVA - 6,2 KVA
	3 pièces dans en série	3 pièces	1 650 W
	4 pièces dans en série	4 pièces	2 200 W
	5 pièces dans en série	5 pièces	2 750 W
	6 pièces dans en série	6 pièces	3 300 W
	7 pièces dans en série	7 pièces	3 850 W
	8 pièces dans en série	8 pièces	4 400 W	5,5 KVA - 6,2 KVA
	9 pièces dans en série	9 pièces	4 950 W
	4 pièces dans en série et 2 ensemble dans parallèle	8 pièces	4 400 W	6,2 KVA
	5 pièces dans en série et 2 ensemble dans parallèle	10 pièces	5 500 W
	6 pièces dans en série et 2 ensemble dans parallèle	12 pièces	6 600 W

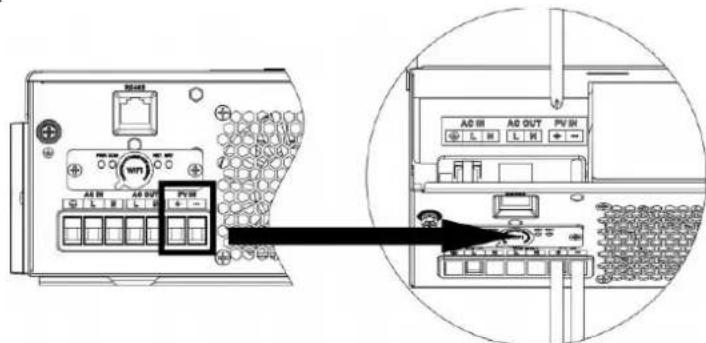

Connexion des modules PV :

Veuillez suivre les étapes ci-dessous pour effectuer la connexion des modules PV :

1. Retirez 10 mm d'isolant sur les conducteurs positif et négatif.
2. Vérifiez la polarité correcte des câbles de connexion des modules PV et des connecteurs d'entrée PV. Ensuite, connectez la borne positive (+) du câble de connexion à la borne positive (+) du connecteur d'entrée PV. Connectez la borne négative (-) du câble de connexion à la borne négative (-) du connecteur d'entrée PV.

1. Assurez-vous que les fils sont bien connectés.

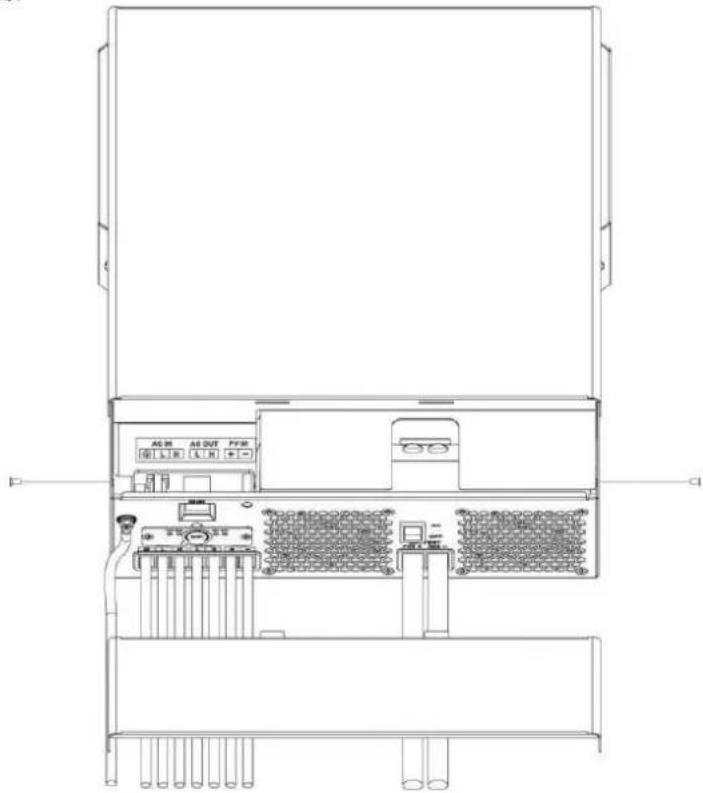

Assemblage final

Après avoir connecté tous les câbles, replacez le couvercle inférieur et fixez-le avec les deux vis à ailettes comme indiqué ci-dessous.

Une fois l'unité correctement installée et les batteries connectées, appuyez simplement sur l'interrupteur Marche/Arrêt (situé sur le bouton du boîtier) pour allumer l'unité.

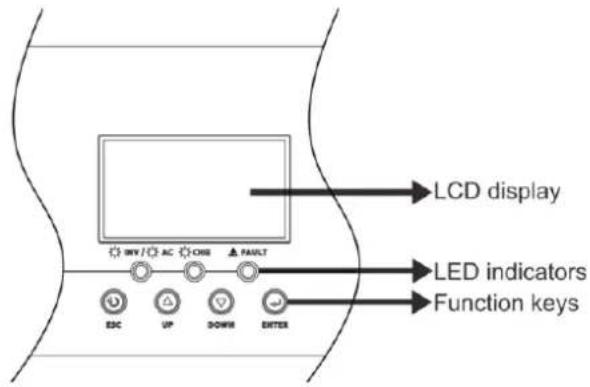

Panneau de fonctionnement et d'affichage

Le panneau de fonctionnement et d'affichage, illustré ci-dessous, se trouve sur la face avant de l'onduleur. Il comprend trois voyants, quatre touches de fonction et un écran LCD, indiquant l'état de fonctionnement et les informations d'entrée/sortie de l'alimentation.

Indicateur LED			Messages
AC/INV	Vert	Solide Sur	Sortir est alimenté par utilitaire dans Doubler modèle e.
		Clignotant	Sortir est alimenté par batterie ou PV dans batt mode .
CHG	Vert	Solide Sur	La batterie est complètement chargé.
		Clignotant	La batterie est charge.
ΔFAUT	Rouge	Solide Sur	Une erreur se produit dans le onduleur.
		Clignotant	Une condition d'avertissement se produit dans le onduleur.

Touches de fonction

Fonction Clé	Description
ÉCHAP	Pour sortir paramètre mode
EN HAUT	Aller à précédent sélection
VERS LE BA	Aller à suivant sélection
ENTRER	Pour confirmer la sélection dans paramètre mode ou entrer paramètre mc

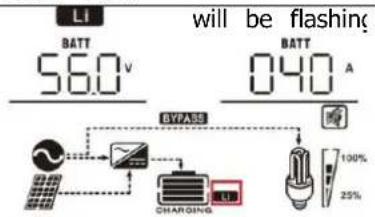

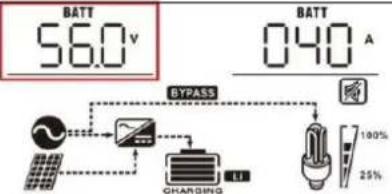

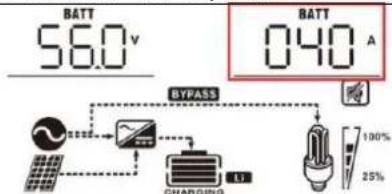

Réglage de l'écran LCD

Après avoir appuyé et maintenu enfoncé le bouton ENTRÉE pendant 3 secondes, l'unité entre en mode paramétrage. Appuyez sur les boutons "HAUT" ou "BAS" pour sélectionner les programmes de paramètres. Ensuite, appuyez sur le bouton "ENTRÉE" pour confirmer la sélection ou sur le bouton ÉCHAP pour sortir.

Programmes de paramètres :

Programme	Description	Option sélectionnable
01	Source de sortie priorité:À configurer puissance de chargesource priorité	Utilitaire d'abord (défaut)	L'utilitaire fournira pouvoir à le charges en premier priorité.Solaire et l'énergie de la batterie fournir de l'énergie à le charges seulementquand l'utilité pouvoir est pas disponible.
		Le solaire d'abord	Énergie solaire fournit pouvoir de les charges comme d'abord priorité .Si l'énergie solaire est pas suffisant à puissance tout connecté charges,l'énergie de la batterie fournira pouvoir les charges à la même temps .Utilitaire fournit pouvoir à la charges seulement quand quelqu'un conditionça arrive:- Énergie solaire est pas disponibl- La tension de la batterie chute à tension d'avertissement de bas niveau ou le cadre indiquer dans programme 12.
		SBU prioritéSUF priorité	Énergie solaire fournit pouvoir de les charges comme d'abord priorité .Si l'énergie solaire est pas suffisant à puissance tout connecté charges, batterie l'énergie fournira pouvoir à la charges à la en même temps.Utilitaire fournit pouvoir à la charges uniquement lorsque la tension de la batterie tombe à se une tension d'avertissement de bas niveau ou le paramètre indiquer dans programme 12.L'énergie solaire est chargé d'abord et alors le pouvoir au charges.Si l'énergie solaire est pas suffisant à puissance tout connecté charges, Utilitaire l'énergie fournira pouvoir à la charges à la en même temps.Si l'énergie solaire est suffisant pour tous connecté charges et chargesbatterie, l'énergie solaire pourrait rétroaction au réseauSi l'énergie solaire est passuffisant à puissance toutconnecté charges, utilitairel'énergie fournira pouvoir à lacharges à la en même temps.
02	Charge maximaleactuel : Pour configurer letotal courant de chargepour solaire et utilitéchargeurs.Courant de charge max.= utilitairecourant decharge + solairecourant de charge)	60A ( défaut )	Si sélectionné, charge acceptablela plage actuelle sera être depuisMax. CA courant de charge àCharge max.actuel de SPÉCIFICATION , mais ilne devrait pas être inférieur aucourant de charge CA(programme 11 )
03	Entrée CA tension gamme	Appareils électroménagers(par défaut)	Si sélectionné, entrée CAacceptable Plage de tensionvolonté être dans90-280 VCA .
		UPS	Si sélectionné, entrée CA acceptabtension la portéesera être à l'intérieur170-280 VCA .
		Générateur	Si sélectionné, tension d'entréeCA acceptable gamme volontéêtre dans 170- 280 VCA etcompatible avecgénérateurs .Note : Parce que les générateurs sontinstable, peut-être le sortir del'onduleur sera instable aussi.
05	Type de batterie	Assemblée généraleannuelle (défaut)	InondéOSFLD
		Défini par l'utilisateur	Si « Défini par l'utilisateur » estsélectionné,tension de charge de la batterieet faible La tension de coupureCC peut être ensemble en hautprogramme 26,27 et 29.
			Soutien PYLÔNE États-Unis 2000ProtocoleVersion 3.5
			Communication standard Protocole inverseur de forme fournisseur
		Batterie au lithium sans communication	Si « LIB » est sélectionné, le batterie valeur par défaut est apte à lithiibatterie sans communication tension de charge de la batterie faible DC la tension de coupure peut être réglé en haut dans programme 26,27 et 29.
06	Redémarrage automatique lorsque surcharge se produit	Désactiver le redémarrage	Activation du redémarrage (par défaut)
07	Redémarrage automatique quand sur la température se produit	Désactiver le redémarrage	Activation du redémarrage (par défaut)
08	Tension de sortie	220V	230V (défaut)
		240V
09	Fréquence de sortie	50 Hz (défaut)	60 Hz
10	Auto by-pass Quand en sélectionnant « auto », si le secteur pouvoir est normale, ça se fera automatiquement by-pass, même si le changer est désactivé.	manuel (par défaut)	auto
11	Utilité maximale chargement actuel	30A (défaut) Si cette option est sélectionnée, la plage de courant de cl acceptable sera être dans 2- Courant de charge CA max. SPÉC.
12	Réglage de la tension indiquerretour à l'utilité source lors de la sélection de « SBU priorité » ou « solaire premier " dans programme 01.	48 V modèles (programme 5 est pas LIB):46V (défaut)Paramètre gamme est à partir de 44,0 V à 57,2 V pour 4 modèle, mais la valeur de réglage maximale doit être moi que la valeur de programme13.48 V modèles (programme 5 est LIB):52V (défaut)Paramètre gamme est à partir de 44,0 V à 57,2 V pour 4 modèle, mais la valeur de réglage maximale doit être moi que la valeur de programme13.24 V modèles (le programme 5 est pas LIB):23V (Paramètre gamme est à partir de 22,0 V à 28,6 V pour 2 modèle, mais La valeur de réglage maximale doit être mo que la valeur de programme13.24 V modèles (programme 5 est LIB):26V (défaut)Paramètre gamme est à partir de 22,0 V à 28,6 V pour 2 modèle, mais La valeur de réglage maximale doit être mo que la valeur de programme13.
13	Réglage du point de tension dos à la batterie mode quand en sélectionnant « priorité SBU » ou « Le solaire d'abord » programme 01.	Batterie complètement chargée( défaut )	48 V modèles :Paramètre gamme est depuis 48 à complet( le valeur de programme 26-0,4\ mais le valeur de réglage maxima doit être plus que le valeur de programme 12.24 V modèles :Paramètre gamme est depuis 24 à complet( le valeur de programme 26-0,4\ mais le valeur de réglage maxima doit être plus que le valeur de programme 12.
16	Source du chargeur priorité :Pour configurer chargeur source priorité	Si cela l'onduleur/chargeur fonctionne en ligne, Veille ou Faute mode, la source du chargeur peut être programmé comme ci-dessous:
		Le solaire d'abord	L'énergie solaire rechargera batterie comme premier priorité.Le service public facturera batterie uniquement lorsque énergie solaire est pas disponible.
		Solaire et Utilitaire (défaut)	L'énergie solaire et utilité charge batterie en même temps temps .
		Seulement Solaire	L'énergie solaire va être le seulementsource du chargeur Non matière utilité est disponible ou pas.
		Si cela l'onduleur/chargeur fonctionne en mode batterie, seulement solaire énergie peut charger batterie. Solairel'énergie va charger batterie si elle est disponible et suffisant.
18	Ronfleur mode	Mode 1	Ronfleur muet
		Mode 2	Le buzzer retentit quand le saisir changements de source ou là est un avertissement spécifique ou faute
		Mode 3	Le buzzer retentit quand là est un avertissement spécifique ou faute
		Mode 4 (par défaut)	Le buzzer retentit quand là est un faute
19	Auto retour à affichage par défaut écran	Retour aux valeurs par défaut afficher écran (défaut)	Si sélectionné, non matière comment utilisateurs changer l'écran d'affichage, il volonté revenir automatiquement à défaut écran d'affichage (Tension d'entrée /tension de sortie) après Non bouton est pressé pour 1 minute
		Restez à dernier écran	Si sélectionné, l'écran d'affichage volonté rester au plus tard écran utilisateur enfin commutateurs.
20	Contrôle du rétroéclairage	Rétroéclairage activé (défaut)	Rétroéclairage désactivé20 LOF
23	Surcharge bypass: Lorsqu'elle est activée, la l'unité va transférer à doubler mode si une surcharge se produit dans batterie mode.	Contournement désactivé	Activation du contournement (par défaut)
25	Identifiant Modbus Paramètre	Modbus IDENTIFIANT Paramètre Gamme : 001 (par défaut)~247
26	Tension de charge en vrac (CV tension)	Si auto-défini est sélectionné dans le programme 5, ceci program peut être ensembleen haut. Mais la valeur de réglage doit être plus que ou égal à valeur du programme 27. Incrément de chaque Cliquez est 0,1 V24 V modèles (programme 5 est pas Lib): Par défaut 28,2 V, paramètre gamme est de 24,0 V à 31,0 V,24 V modèles (programme 5 est Lib): Par défaut 28,2 V, régamme est à partir de 24,0 V à 29,0 V,48 V modèles (programme 5 est pas Lib): Par défaut 56,4 Vparamètre gamme est de 48,0 V à 62,0 V,48 V modèles (programme 5 est Lib): Par défaut 56,4 V, régamme est à partir de 48,0 V à 58,0 V.
27	Charge flottante tension	Si auto-défini est sélectionné dans le programme 5, ceci programme peut être ensemble en haut.24 V modèles (programme 5 est pas Lib) par défautparamètre: Réglage 27,0 V gamme est depuis 24,0 Và le valeur de programme 26 24 V modèles (le programme 5 est Lib) par défaut paramètre: Réglage 28.2.0V gamme est depuis 24,0 V à le valeur deprogramme 2648 V modèles (le programme 5 est pas Lib) par défautparamètre: Réglage 54,0 V gamme est depuis 48,0 Và le valeur de programme 26 48 V modèles (le programme 5 est Lib) par défaut paramètre: Réglage 56.4.0V gamme est depuis 48,0 V à le valeur deprogramme 26
29	Faible DCTension de coupure	Si auto-défini est sélectionné dans le programme 5, ceci programme peut être ensemble en haut. La valeur de réglagedoit être moins que le valeur de programme12.Incrément de chaque Cliquez est de 0,1 V. Faible DC coupertension volonté être fixé pour définir la valeur quel que soit le pourcentage de charger est connecté.24 V modèles par défaut (programme 5 est pas LIB)paramètre: Réglage 21.0v gamme est depuis 20,0 V à27,0 V24 V modèles par défaut (programme 5 estParamètre LIB): Réglage 25,0 V gamme est depuis20,0 V à 27,0 V48 V modèles par défaut (programme 5 est pas LIB)réglage: 42,0 V Réglage gamme est depuis 40,0 V à54,0 V48 V modèles par défaut (programme 5 estParamètre LIB): Réglage 50,0 V gamme est depuis40,0 V à 54,0 V
32	Temps de charge en	Automatiquement (par défaut):32AUT	Si cette option est sélectionnée,l'onduleur jugera cette option.temps de charge automatique.
		5 min325	Le décor gamme est de 5 min;
	vrac (CV scène)	900 min32 900	900 min . Incrément de chaque Cliquez est5 min.
		Si « USE » est choisi dans programme 05, ceci programme peut ensemble en haut .
33	Égalisation de la batterie	Égalisation de la batterie	Désactivation de l'égalisation de la batterie (défaut)
		Si «« Inondé » ou « Défini par l'utilisateur » est choisi dans programme 05, ce programme peut être ensemble en haut .
34	Égalisation de la batterie tension	24 V modèles par défaut ( programme 5 est pas Réglage Lib ) V.Paramètre gamme est depuis flottant tension ~ 31V. Incrément de chaque clic est 0,1 V.24 V modèles par défaut ( programme 5 est Réglage Lib ) est 29,2 V. Plage de réglage est depuis flottant tension ~ 29V.Incrément de chaque Cliquez est de 0,1 V.48 V modèles par défaut ( programme 5 est pas Réglage Lib ) V.Paramètre gamme est depuis flottant tension ~ 62V. Incrément de chaque clic est 0,1 V.48 V modèles par défaut ( programme 5 est Réglage Lib ) est 58,4 V. Plage de réglage est depuis flottant tension ~ 58V.Incrément de chaque Cliquez est de 0,1 V.
35	Batterie égalisée temps	60 minutes ( défaut )35 60	Plage de réglage est depuis 0 min à 900 minutes .
36	Batterie égalisée temps mort	120 min ( défaut )36 120	Plage de réglage est depuis 0 m 900 minimum .
37	Intervalle d'égalisation	30 jours ( par défaut )37 30d	Paramètre gamme est depuis 1 à 90 jours .
39	Égalisation activé immédiatement	Activer39 AEN	Désactiver ( défaut )39 AdS
		Si égalisation fonction est activé dans programme 33, ceci progra peut être mis en place. Si «« Activer » est sélectionné dans ce programme, c'est à activer batterie égalisation immédiatement et Écran LCD principal page volonté montre 69 ". Si« Désactiver » est sélectionné , cela annulera la fonction d'égalisation jusqu'à suivant 69 le temps d'égalisation activé arrive en fonction du programme Réglage 37. Ace temps , " " volontépas être montré dans Écran LCD principal page ..
			Désactiver l'activation automatique ( défaut )
41	Automatique activation pour lithium batterie		Quand Le programme 05 est sélectionné « LIX » comme le lithium batterie et quand le la batterie est non détecté, le unité volonté activer automatiquement le lithium batterie à un temps. Si toi vou à activer automatiquement le lithium batterie, toi doit redémarrage le unité.
42	Activation manuelle pour lithium batterie		Par défaut : désactiver l'activation
			Quand Le programme 05 est sélectionné « Lix » comme le lithium batterie, quand le la batterie est non détecté, Si tu veux pour activer le lithium batte à un le temps , tu pourrais choisir il.
43	Réglage du SOC indiquerretour à l'utilité source lors de la sélection de « SBU priorité » ou « solaire premier " dans programme 01		Par défaut 50%, 5% à 50% Réglable, mais le minimum paramètre valeur doit être plus que le valeur de programme 45.
44	Réglage du SOC indiquerretour à la batterie mode lors de la sélection de « SBU priorité » ou « sola premier « dans programme 01		Par défaut 95 %, 60 %~100 % Réglable
45	Faible DC couper SOC		Par défaut 20%, 3% à 30% Réglable, mais le max réglage de la valeur doit être moins que la valeur de programme 43.
46	Débit maximal actuel protection		Par défaut OFFDésactiver la décharge de courant actuel fonction de protection
			Disponible uniquement en simple modèle.Lorsque l'utilité est disponible, il tourne à utilitaire modèle et décharge de la batterie s'arrête après le décharge de la batterie le courant a dépassé la valeur d réglage. Lorsque l'utilité est indisponible, avertissement se produit et décharge de la batterie dure après la batterie décharge actuel a dépassé la valeur de réglage.
48	Activation du lithium temps		Défaut 6s;Ensemble gamme est à partir de 6 s à Années 300.

ÉGALISATION DE LA BATTERIE

La fonction d'égalisation est ajoutée au contrôleur de charge. Elle inverse les effets chimiques négatifs qui s'accumulent, comme la stratification, une condition où la concentration d'acide est plus grande en bas de la batterie qu'en haut. L'égalisation aide également à éliminer les cristaux de sulfate qui peuvent s'être formés sur les plaques. Si elle n'est pas contrôlée, cette condition, appelée sulfatation, réduira la capacité globale de la batterie. Par conséquent, il est recommandé d'égaliser la batterie périodiquement.

- Comment appliquer la fonction d'égalisation

Vous devez d'abord activer la fonction d'égalisation de la batterie dans le paramètre 33 du menu de l'écran LCD de surveillance. Ensuite, vous pouvez appliquer cette fonction sur l'appareil par l'une des méthodes suivantes :

1. Régler l'intervalle d'égalisation dans le programme 37.
2. Activer l'égalisation immédiatement dans le programme 39.

- Quand égaliser

En phase flottante, lorsque l'intervalle d'égalisation réglé (cycle d'égalisation de la batterie) est atteint, ou si l'égalisation est activée immédiatement, le contrôleur commencera à entrer dans la scène d'égalisation.

- Temps de charge d'égalisation et délai d'expiration

Dans la scène d'égalisation, le contrôleur fournira de l'énergie pour charger la batterie autant que possible jusqu'à ce que la tension de la batterie atteigne la tension d'égalisation. Ensuite, une régulation à tension constante est appliquée pour maintenir la tension de la batterie à la tension d'égalisation. La batterie restera dans la scène d'égalisation jusqu'à ce que le temps d'égalisation paramétré soit écoulé.

Cependant, dans la scène d'égalisation, si le temps d'égalisation expire et que la tension de la batterie n'a pas atteint la tension d'égalisation, le contrôleur de charge prolongera le temps d'égalisation jusqu'à ce que la tension de la batterie atteigne la tension d'égalisation. Si la tension de la batterie est toujours inférieure à la tension d'égalisation lorsque le temps d'égalisation maximum est atteint, le contrôleur de charge arrêtera l'égalisation et reviendra à la scène flottante.

PARAMÈTRES POUR BATTERIE LITHIUM - Connexion de la batterie lithium

Si vous choisissez une batterie lithium pour l'onduleur, vous êtes autorisé à utiliser uniquement la batterie lithium que nous avons configurée. Il y a deux connecteurs sur la batterie lithium : le port RS485 du BMS et le câble d'alimentation.

Veuillez suivre les étapes ci-dessous pour effectuer la connexion de la batterie lithium :

1). Assemblez la borne de la batterie en fonction du câble de batterie recommandé et de la taille de la borne (comme pour le plomb-acide, voir la section Connexion de la batterie plomb-acide pour plus de détails).

2). Connectez l'extrémité du port RS485 de la batterie au port de communication RS485 du BMS de l'onduleur.

Communication lithium et réglage de la batterie

Si vous choisissez une batterie au lithium, assurez-vous de connecter le câble de communication BMS entre la batterie et l'onduleur. Ce câble de communication transmet des informations et des signaux entre la batterie au lithium et l'onduleur. Ces informations sont répertoriées ci-dessous :

- Reconfigurer la tension de charge, le courant de charge et la tension de coupure de décharge de la batterie selon les paramètres de la batterie au lithium.

Démarrer ou arrêter la charge de l'onduleur selon le statut de la batterie au lithium.

Connectez l'extrémité RS485 de la batterie au port de communication RS485 de l'onduleur.

Assurez-vous que le port RS485 de la batterie au lithium se connecte à l'onduleur broche à broche. Le câble de communication est inclus dans l'emballage et l'affectation des broches du port RS485 de l'onduleur est indiquée ci-dessous :

Épingle nombre	RS 485 Port
PIN 1	RS 485-B
PIN 2	RS 485-A
PIN 7	RS 485-A
PIN 8	RS 485-B

Réglage de l'écran LCD

Après la connexion, vous devez terminer et confirmer certains paramètres comme suit :

1) Sélectionnez le programme 05 comme type de batterie au lithium. 2) Confirmez les valeurs de réglage des programmes 41/42/43/44/45.

Remarque : Les programmes 43/44/45 ne sont disponibles qu'avec une communication réussie ; ils remplaceront les fonctions des programmes 13/12/29, et en même temps, les programmes 13/12/29 deviendront indisponibles.

Écran LCD

Si la communication entre l'onduleur et la batterie est réussie, quelques informations s'affichent sur l'écran LCD comme suit :

Article	Description	Écran LCD
1	Communication réussie icône
2	Lithium max tension de charge de la batté	Lithium max la tension de charge d la batterie est 56,0 V.
3	Lithium max chargement de la batterie act	Lithium max chargement de la batterie le courant est 40A.
4	Lithium la décharge de la batterie est interdite	Li clignotera une fois chaque 1 deuxième
5	Lithium la charge de la batterie est interd	Li clignotera une fois chaque 2 deuxième
6	Lithium batterie SOC (%)	Lithium batterie SOC est 63 AH et 60%

Réglage pour la batterie au lithium PYLON US2000

1). Paramètres de la batterie au lithium Pylontech US2000 :

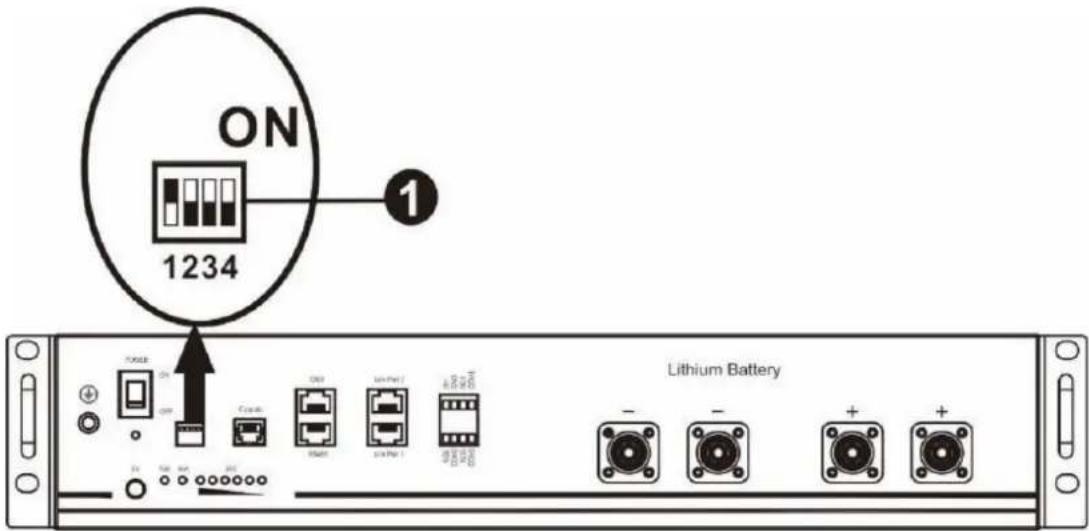

Interrupteurs DIP : Il y a 4 interrupteurs DIP qui définissent différents débits en bauds et adresses de groupe de batteries. Si la position de l'interrupteur est tournée vers la position "OFF", cela signifie « 0 ». Si la position de l'interrupteur est tournée vers la position "ON", cela signifie "1".

Tremper 1 est « ON » pour représenter le débit en bauds tarif 9600.

Trempez 2, 3 et 4 sont réservés pour batterie groupe adresse.

Tremper interrupteur 2, 3 et 4 allumés maître batterie (d'abord batterie) sont à ensemble en haut ou changement le groupe adresse. NOTE : "1" est supérieur position et « 0 » est bas position.

Étape 1. Utiliser le câble RS 485 pour connecter l'onduleur et la batterie lithium comme figure 1.

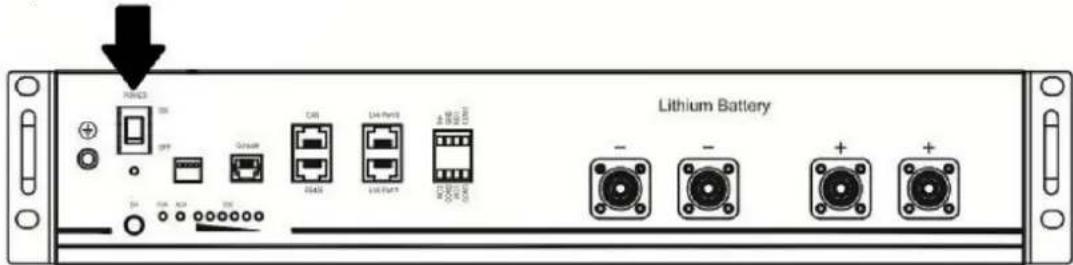

Étape 2. Commutation sur batterie lithium.

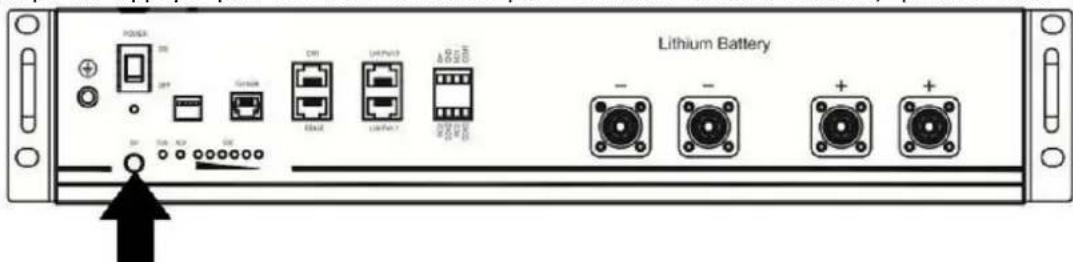

Étape 3. Appuyez plus de trois secondes pour démarrer la batterie lithium, pouvoir sortir prêt.

Étape 4. Tournez sur l'onduleur.

Étape 5. Être bien sûr de sélectionner le type de batterie comme « Li 2 » dans l'écran LCD programme 5.

Si la communication entre l'onduleur et la batterie est réussie, l'icône de batterie Li sur l'écran LCD affichera la lumière.

Réglage pour batterie au lithium sans communication

Cette suggestion est utilisée pour l'application de batterie lithium et pour éviter la protection BMS de la batterie lithium sans communication, veuillez terminer le réglage comme suit :

1. Avant de démarrer le paramètre, vous devez obtenir la spécification du BMS de la batterie :

A. Tension de charge maximale B. Courant de charge maximal C. Tension de protection de décharge

1. Définir le type de batterie comme "LIBÉRATION"

05	Type de batterie	Assemblée générale annuelle (défaut)	InondéOS Fld
		Défini par l'utilisateur	Si « Défini par l'utilisateur » est sélectionné, batterie tension de charge et faible Coupure CC tension peut être ensemble en haut dans programme 26, 27 et 29.
		Batterie au lithium sans communication	Si « LIB » est sélectionné, le Défaut de batterie valeur est apte à lithium batterie sans tension de charge de la batterie de communication et bas Tension de coupure CC peut être installation dans programme 26,27 et 29.

1. Réglez la tension CV sur la tension de charge maximale du BMS - 0,5 V.

26

Tension de charge en vrac (CV tension)

Si auto-défini est sélectionné dans programme 5, ce programme être ensembleen haut. Mais la valeur du réglage doit être plus que ou égal l valeur du programme 27. Incrément de chaque Cliquez est 0,1 V24 V modèles : Par défaut 28,2 V, paramètre gamme est depuis 24,0 V à 30,0 V , 48 V modèles : Par défaut 56,4 V, réglage gamme est depuis 48,0 V à 62,0 V.

1. Définir la tension de charge flottante comme C . V tension .

27

Charge flottante tension

Si auto-défini est sélectionné dans programme 5, ce programme peut être ensemble en haut.24 V modèles défaut paramètre : 27,0 VParamètre gamme est à partir de 24,0 V à le valeur de programme 26 48 V modèles défaut paramètre : 54,0 VParamètre gamme est à partir de 48,0 V à le valeur de programme 26

1. Définir la tension de coupure basse CC ≥ tension de protection de décharge du BMS + 2 V.

29

Faible DCTension de coupure

Si auto-défini est sélectionné dans programme 5, ce programme peut être ensemble en haut. La valeur de réglage doit être inférieur à la valeur de programme12.Incrément de chaque Cliquez est de 0,1 V. Faible DC couper tension volonté être fixé pour définir la valeur Non quel que soi pourcentage de charge est connecté.24 V modèles défaut paramètre : 21,0 VParamètre gamme est depuis 20,0 Và 27,0 V 48 V modèles défautréglage : 42,0 VParamètre gamme est depuis 40,0 V à 54,0 V

1. Définir le courant de charge maximal qui doit être inférieur au courant de charge maximal du système de gestion de la batterie.

02

Charge maximaleactuel : Pour configurer le total courant de charge pour solaire et utilité chargeurs.( Charge max . actuel = utilitaire chargement courant + solaire courant de charge)

60A ( défaut )02 60 a

Si sélectionné, plage de courant de charge acceptable volonté être dans 1 Max . chargementactuel de SPÉCIFICATION , mais il ne devrait pas être inférieur au courant charge CA( programme 11 )

1. Réglage de la tension indiquée à la source utilitaire lorsqu'on sélectionne « SBU priorité » ou « solaire premier » dans le programme 01. Le

paramètre de valeur doit être ≥ faible tension de coupure CC +1V, sinon l'onduleur aura un avertissement de batterie faible.

12	Réglage de la tension indiquerretour à l'utilité source lors de la sélection de « SBUpriorité » ou « solaire premier " dans programme 01.	48 V modèles : 46V ( défaut )Paramètre gamme est à partir de 44,0 V à 57,2 V pour 4 modèle , mais la valeur de réglage maximale doit être mo que la valeur de programme13.
		24 V modèles : 23V ( défaut )Paramètre gamme est à partir de 22,0 V à 28,6 V pour 2 modèle , mais La valeur de réglage maximale doit être mo que la valeur de programme13.

Remarque :

1. Il est préférable de terminer le réglage sans allumer l'onduleur (juste laisser l'écran LCD afficher, pas de sortie) ; 2. lorsque vous avez terminé le réglage, veuillez redémarrer l'onduleur.

Référence des codes de défaut

Faute Code	Faute Événement	Icône sur
01	Surchauffe de l'onduleur module
02	Surchauffe du DCDC module
03	La tension de la batterie est trop haut
04	Surchauffe du PV module
05	Sortie courte circuité.
06	Tension de sortie est trop haut .
07	Délai d'attente de surcharge
08	Tension du bus est trop haut
09	Bus souple démarrage échoué
10	PV terminé actuel
11	Surtension PV
12	DCDC terminé actuel
13	Surintensité ou surtension
14	Tension du bus est trop faible
15	Panne de l'onduleur (Auto-vérification)
18	Sur le courant compenser est trop haut
19	Courant de l'onduleur compenser est trop haut
20	Courant continu/continu compenser est trop haut
21	Courant PV compenser est trop haut
22	Tension de sortie est trop faible
23	Onduleur négatif pouvoir

Indicateur d'avertissement

Avertissement Code	Avertissement Événement	Alarme sonore	Icône clignotante
02	La température est trop Haut	Émet trois bips à chaque fois deuxième
04	Faible batterie	Émet un bip toutes les deuxième
07	Surcharge	Bip une fois chaque 0,5 deuxième
10	Puissance de sortie déclassement	Émet deux bips à chaque 3 secondes
14	Ventilateur bloqué	Aucun
15	Energie photovoltaïque est faible	Émet deux bips à chaque 3 secondes
19	Lithium Batterie la communication a échoué	Bip une fois chaque 0,5 deuxième
21	Lithium Batterie terminée actuel	Aucun
£9	Égalisation de la batterie	Aucun
bP	La batterie est pas connecté	Aucun

CARACTÉRISTIQUES

Tableau 1 Spécifications du mode double

MODÈLE D'INVERSEUR	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Forme d'onde de la tension d'ent	Sinusoidale (utilité ou générateur)
Tension d'entrée nominale	230 Vca
Faible Perte de tension	170 Vca ± 7 V (ond uleur) 90 Vac ±7V (Appareils)
Faible Perte Tension de retour	180 Vca ±7 V (ondul eur); 100 Vac ±7V (Appareils)
Haut Perte de tension	280 Vca ±7 V
Haut Perte Tension de retour	270 Vca ±7 V
Tension d'entrée CA maximale	300 Vca
Entrée nominale Fréquence	50 Hz / 60 Hz (Auto détection)
Faible Perte Fréquence	40±1 Hz
Faible Perte Retour Fréquence	42±1 Hz
Haut Perte Fréquence	65±1 Hz
Haut Perte Retour Fréquence	63±1 Hz
Court-circuit de sortie Protection	Mode batterie : Circuits électroniques
Efficacité (Ligne Mode)	>95% (Noté R charger, batterie complet chargé
Temps de transfert	10 ms typique (UPS); 20 ms typique (Appareils électroménagers)
Sortir réduction de puissance : Lorsque la tension d'entrée CA chute 95V ou 170 V en fonction sur modèle, les la puissance de sortie sera être déclassé.

Tableau 2 Spécifications du mode onduleur

MODÈLE D'INVERSEUR	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Puissance nominalePouvoir	1,5KVA1,5KW	2,5KVA2,5KW	3,5KVA3,5kW	5,5KVA5,5kW	6,2KVA6,2KW
Forme d'onde de la tenside sortie	Sinusoidale pure Vague
Tension de sortieRèglement	230 Vca ±5%
Sortir Fréquence	50 Hz ou 60 Hz
Culminer Efficacité	94%
Capacité de surtension	2* noté pouvoir pour 5 secondes
Nominal Tension d'entrée CC	24 Vcc			48 Vcc
Tension de démarrage à froid	23,0 Vcc			46,0 Vcc
Faible Tensiond'avertissement CCJuste pour l'AGA et Cheminée@ charger < 20%@ 20% ≤ charger <50% @ charger ≥50%	22,0Vcc21,4Vcc20,2Vcc			44,0Vcc42,8Vcc40,4Vcc
Faible AvertissementDC Retour TensionJuste pour l'AGA et Cheminée@ charger < 20%@ 20% ≤ charger <50% @ charger ≥50%	23,0Vcc22,4Vcc21,2Vcc			46,0Vcc44,8Vcc42,4Vcc
Faible Tension de coupure CCJuste pour l'AGA et Cheminée@ charger < 20%@ 20% ≤ charger <50% @ charger ≥50%	21,0Vcc20,4Vcc19,2Vcc			42,0Vcc40,8Vcc38,4Vcc

Tableau 3 Spécifications du mode de charge

Chargement des services publics Mode
MODÈLE D'INVERSEUR		1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Charge maximaleActuel ( PV + CA )(@ VI /P =230 Vca )		60 ampères	100 ampères	100 ampères	100 ampères	120 ampères
Charge maximaleActuel ( AC )(@ VI /P=230 Vca )		60 ampères	80 ampères
En grosChargementTension	Inondé Batterie	29,2 Vcc			58,4 Vcc
	Assemblée générale annuelle / Batterie au gel	28,2 Vcc			56,4 Vcc
Tension de chargeflottante		27 Vcc			54 Vcc
Surcharge Protection		32 Vcc			63 Vcc
Algorithme de charge		3- Étape

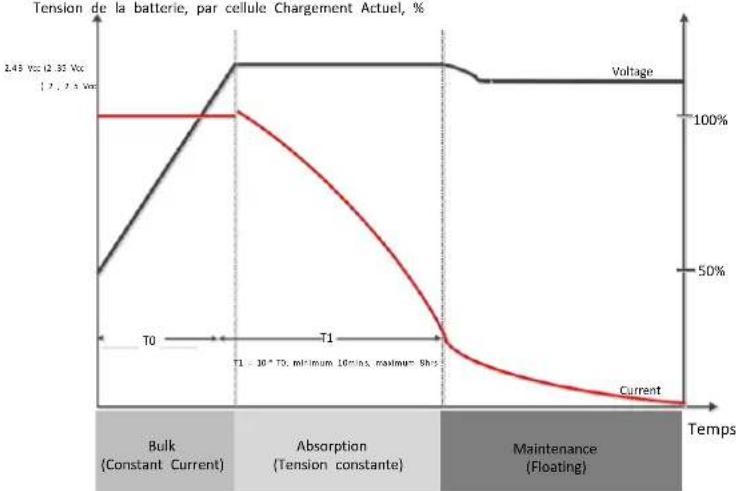

Courbe de charge
Solaire Saisir
MODÈLE D'INVERSEUR		1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Noté Pouvoir		2000 W	3000 W	4000 W	5500 W	6500 W
Max. Circuit ouvert deréseau PV Tension		500 Vcc
Réseau PV TensionMPPT Gamme		60 Vcc ~ 500 Vcc
Entrée max. Actuel		15A	15A	15A	18A	27A
Courant de charge ma(PV)		60A	100A	100A	100A	120A

Tableau 4 Spécifications générales

MODÈLE D'INVERSEUR	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Température de fonctionnement	-10°C à 55°C
Gamme
Température de stockage	-15°C~ 60°C
Humidité	5% à 95% Relatif Humidité ( sans condensation )
Dimensions (P*L*H), mm	358x295x105			438x295x105
Poids net, kg	5.8	6.0	6.2	8.2	8.7

DÉPANNAGE

Problème	LCD/LED/Buzzer	Explication / Cause possible	Quoi faire faire
L'unité s'arrête vers le bas automatiquement pendant le démarrage processus.	LCD/LED et ronfleur volonté être actif pou 3 secondes et puis complètement éteint.	La tension de la batterie est aus faible	1. Recharger batterie .2. Remplacer batterie .
Non réponse après le pouvoir sur .	Non indication.	1. Le batterie tension est loin trop bas .2. Polarité de la batterie est connecté renversé.	1. Vérifiez si piles et le câblage est bien connecté.2. Recharger batterie .3. Remplacer batterie .
Le réseau existe mais le travaux unitaires dans batterie mode.	Tension d'entrée est affiché comme 0 sur le Écran LCD et vert DIRIGÉ est clignotant.	Protecteur d'entrée est déclenché	Vérifiez si le disjoncteur AC est trébuché et câblage AC est connecté Bien.
	Vert DIRIGÉ clignote.	Qualité insuffisante du courant alternatif. ( Rive ou Générateur )	1. Vérifiez si CA fils sont trop mince et / ou aussi long .2. Vérifiez si générateur ( si appliqué) fonctionne Bien ou si Plage de tension d'entrée paramètre est correct. (→A ppareil UPS)
	Vert DIRIGÉ clignote.	Ensemble « Solaire » Premier « comme le priorité de la source d sortie.	Changer la source de sortie priorité à L'utilité avant tout.
Lorsque le unité est allumé, interne le relais est allumé et s'éteint à plusieurs reprises.	Écran LCD et LED clignotent	La batterie est déconnecté.	Vérifiez si fils de batterie sont bien connecté.
Ronfleur bips en continu et rouge DIRIGÉ est sur .	Faute code 07	Erreur de surcharge. Le onduleur est en surcharge 110% et temps est en haut .	Réduire les connexions charger par éteindre certains équipement.
	Faute code 05	Sortie courte circuité.	Vérifiez si le câblage est connecté bien et supprimer anormal charger.
	Faute code 02	Température interne de l'onduleur composant est sur 100°C.	Vérifiez si le flux d'air de le l'unité est bloqué ou si la température ambiante est aussi haut .
	Faute code 03	La batterie est surchargé.	Retour à centre de réparation
		La tension de la batterie est trop haut.	Vérifiez si les spécifications e quantité de les piles sont rencontrer exigences.
	Faute code 22/06	Sortie anormale (tension de l'onduleur) ci-dessous que 190 Vca ou est plus haut que 260 Vca )	1. Réduire le charge connectée .2. Retour à réparation centre
	Faute code 08/09/15	Des composants internes sont tombés en panne.	Retour à centre de réparation
	Faute code 13	Surintensité ou une poussée.	Redémarrage le unité , si le une erreur se produit encore une fois, s'il vous plaît rever à centre de réparation.
	Faute code 14Un autre code d'erreur	Bus tension est aussi faible .
			Si les fils sont connecté Eh bien, s'il vous plaît retour à réparation centre.

Wifi Prise Guide d'installation rapide Pro

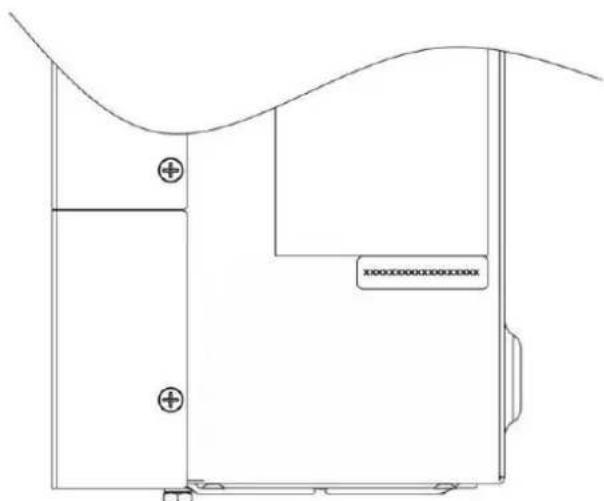

1. Schéma de principe du retrait et de l'installation de l'antenne sans fil

1.2 Ajouter un enregistreur de données

① Connectez-vous au compte et cliquez sur le bouton de l'enregistreur de données. Appuyez sur le bouton « + » en haut à droite

coin de la page du chargeur de données

② Selon les invites, saisissez les informations pour terminer l'ajout d'un enregistreur de données

Le numéro PN est situé à côté de l'étiquette de l'appareil électroménager. (Mot de passe initial : 12345678 )

(1) Scannez le code QR et téléchargez l'application (iPhone App Store ; et téléphone Android) ;

(2) Ouvrez l'application, cliquez sur le bouton « Enregistrement » et sélectionnez « Inscription par téléphone mobile » ou « Inscription par e-mail » ;

(3) Activez Bluetooth ou WiFi comme nécessaire.

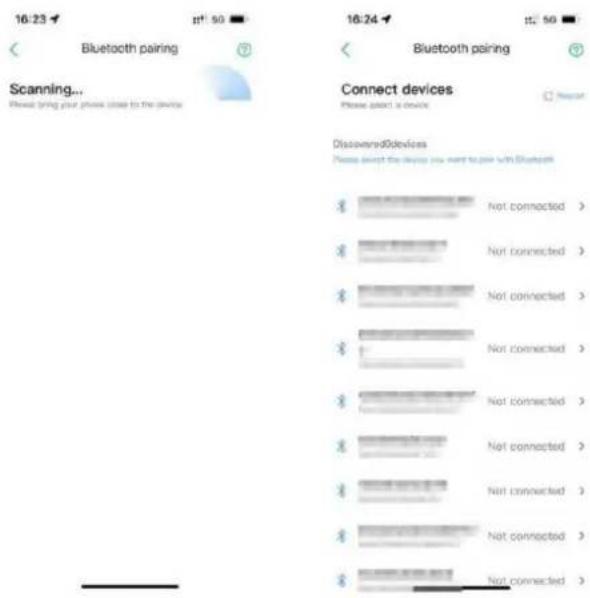

2.2 Bluetooth connecté au collecteur numérique

(1) Cliquez sur « Boîte à outils » et sélectionnez « Réseau BLE » ou « Réseau Wi-Fi » comme requis;

( 2 ) Si vous choisissez le réseau de distribution Bluetooth, vous analyserez automatiquement l'appareil à proximité

sur la page « Bluetooth Pairing », recherchez le PN correspondant au collecteur numérique, et "Connector".

3.3 Paramètres de mise en réseau

(1) Sélectionnez le WiFi 2,4G correspondant en fonction des invites, remplissez le mot de passe et cliquez sur "Commencer la connexion au réseau" ; invite sur la page de référence de l'application du réseau de distribution WiFi.

Importé en Australie : SIHAO PTY SARL, 1 ROKEVA BOIS DE RUE NSW 2122 Australie

Importé aux États-Unis : Sanven Technologie Ltée, suite 250, 9166

Anaheim lieu, Rancho Cucamonga, CA 91730

EC

REP

E-crossstu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Support technique et certificat de garantie électronique www.vevor.avec /support

VEVOR®

OUTILS RÉSISTANTS, MOITIÉ PRIX
