MODE D'EMPLOI EM3500-24L Vevor

Support technique et Garantie électronique

Nous continuer à être engagé à fournir toi outils avec compétitif prix.

" Sauvegarder Moitié ", " Moitié Prix " ou n'importe lequel autre similaire expressions utilisé par nous seulement représente un

estimation de épargne toi pourrait avantage depuis achat certain outils avec nous comparé à le majeur

haut marques et fait pas nécessairement signifier à couverture tous catégories de outils offert par nous. Toi

sont gentiment rappelé à vérifier soigneusement quand toi sont placement un commande avec nous si toi sont

en fait économie moitié dans comparaison avec le haut majeur marques.

MODÈLE : EM 3500 -24L/ EM 6200 -48L

Avoir produit des questions ? Besoin technique soutien ? S'il te sentir gratuit pour contacter nous :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Ce est l'original instruction, s'il te plaît lire tous manuel instructions soigneusement avant en fonctionnement. VEVOR se réserve une interprétation claire de notre utilisateur manuel. Le apparence de produit sera sujet à le

produit toi reçu . s'il te plaît pardonner nous que nous ne le fera informer toi encore s'il y a sont n'importe lequel technologie ou logiciel Mises à jour sur notre produit .

avertissement - À réduire le risque de blessure, utilisateur lire manuel d'instructions soigneusement.

Ce le produit est soumis à la disposition de l'Europe Dire 2012/1/ CE. Le symbole montrant un roue arrière poubel croiséà travers indique que le produit nécessite une refuser collection dans le européen union. Ceci s'applique au proc et tous les accessoires marqué avec ceci symbole. produit marqué comme tel peut pas être écarté avec normale domestique déchets, mais il faut être pris à un collection indiquer pour recyclage électrique et appareils électroniques

AVERTISSEMENT : DANGER DE ÉLECTRIQUE CHOC

Le produit est utilisé dans combinaison avec un permanent énergie source (batterie). Même si le équipement est commuté désactivé, un dangereux électrique tension peut se produire à le saisir et/ou bornes de sortie. Toujours changer le CA Pouvoir désactivé et déconnecter le batterie avant en train de performer entretien. Le produit contient Non interne utilisateur - réparable pièces. Faire pas retirer le devant panneau et faire pas mettre le produit dans opération sauf si tous panneaux sont équipés. Tous entretien devrait être effectué par qualifié personnel.

Jamais utiliser le produit à sites où gaz ou poussière explosions pourrait se produire. Référer à le caractéristiques fourni par le fabricant de la batterie à assurer que le batterie est approprié pour utiliser avec ce produit. Le batterie les instructions de sécurité du fabricant doivent toujours être observé.

AVERTISSEMENT: ne soulevez pas d'objets

Lire le installation instructions avant de commencer installation activités. Ce produit est un classe de sécurité je appareil (fourni avec un sol Terminal pour la sécurité (fins). C'est CA saisir et/ou sortir terminaux doit être fourni avec mise à la terre sans interruption pour des raisons de

sécurité. supplémentaire point de mise à la terre est situé sur le dehors le produit. Si il peut être supposé que la mise à la terre protection e endommagé, le produit devrait être pris dehors de

opération et empêché depuis accidentellement être mettre dans opération encore une fois; contacter des personnes qualifiées entretien personnel.

Assurer que le connexion câbles sont fourni avec fusibles et circuit disjoncteurs. Jamais remplacer un protecteur appareil par un composant d'un type différent. Référer à le manuel pour le correct par vérifiez avant d'allumer l'appareil si le disponible tension source conforme à le configuration paramètres de le produit comme décrire d dans le manuel.

Assurez-vous que le équipement est utilisé sous le fonctionnement correct conditions. Jamais fonctionner il dans un mouillé ou poussiéreux environnement.

Assurer que là est toujours suffisant gratuit espace autour le produit pour ventilation, et cette aération les ouvertures sont non bloqué.

Installer le produit dans un environnement résistant à la chaleur. Assured donc qu'il y sont pas de produits chimiques, pièces en plastique, rideaux ou autres textiles, etc. dans le

immédiat environs de le équipement. Transport et stockage

sur stockage ou transporter de la produit, assurer que le plats principaux fournir et la batterie conduit sont déconnecté.

Non responsabilité peut être accepté pour dommage dans transit si le équipement est pas transporté dans c'est original emballage.

magasin le produit dans un sec environnement ; le stockage température devrait gamme depuis - 10. c à 50c.

Référer à le batterie du fabricant manuel pour information sur transport, stockage, chargement, recharger et élimination de la batterie.

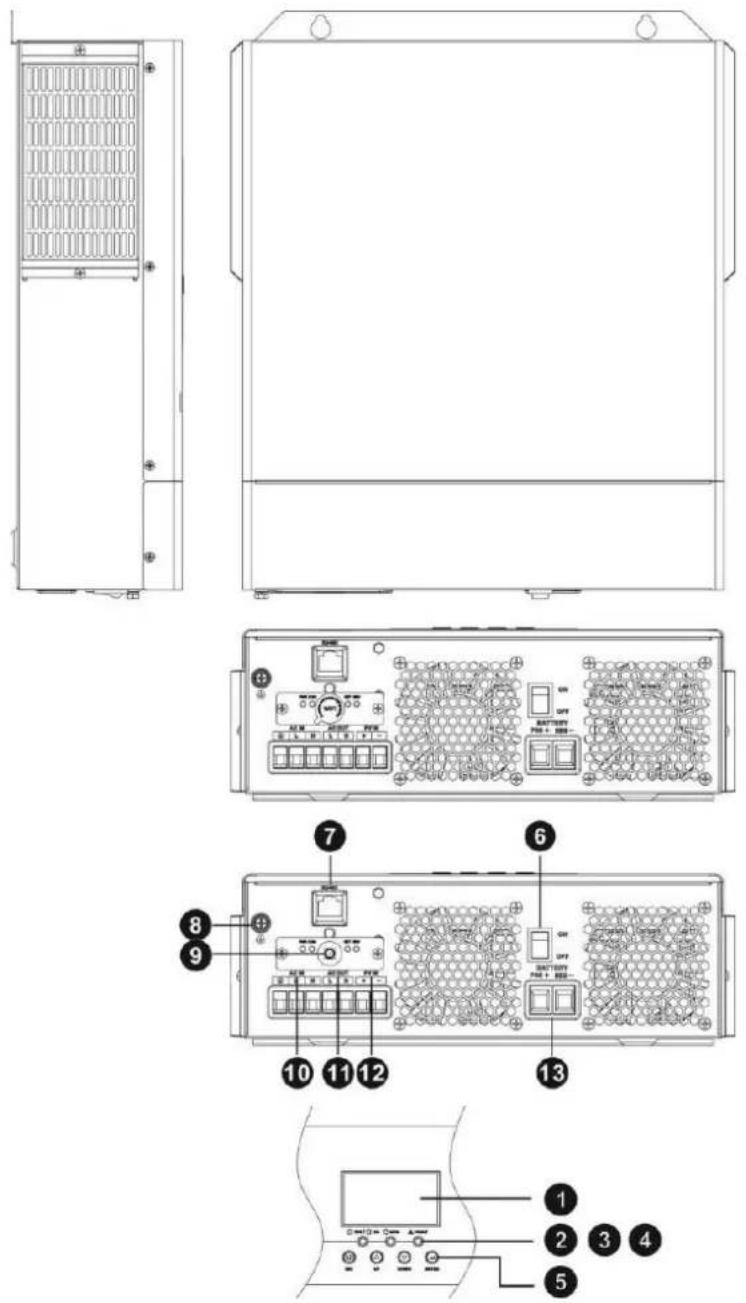

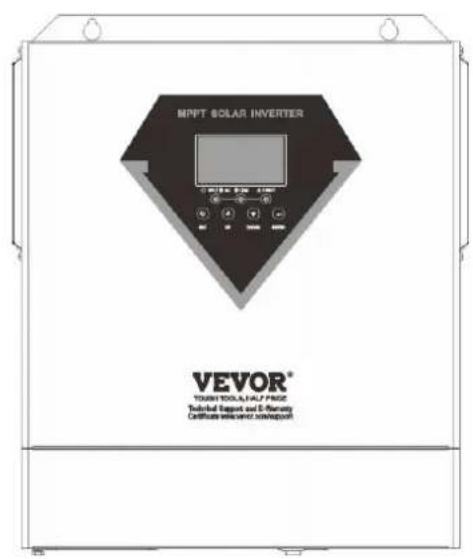

APERÇU DU PRODUIT

1. Écran LCD afficher
2. Statut indicateur
3. Chargement indicateur
4. Défaut indicateur
5. Fonction boutons

6. Puissance marche / arrêt port changer

7. Communication RS 48

8. Mise à la terre

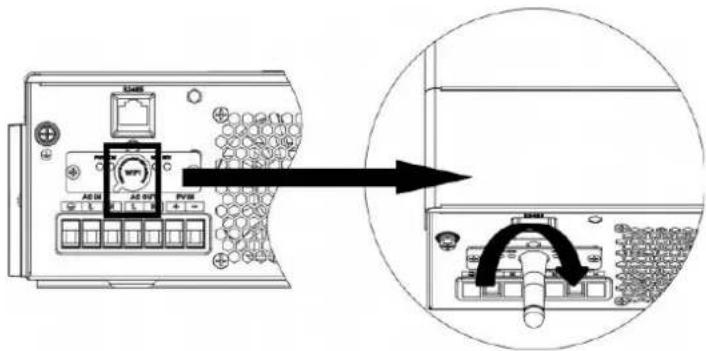

9. Wi-Fi antenne port

10. CA saisir

11. CA sortir
12. PV saisir
13. Batterie saisir

INSTALLATION

Déballage et inspection

Avant l'installation, Veuillez inspecter l'unité. Soyez sûr que rien à l'intérieur le emballer est endommagé. Vous devrait ont reçu les éléments suivants articles à l'intérieur de emballer:

1. Le unité x 1
2. Utilisateur manuel x 1
3. Wi-Fi antenne x 1

Préparation

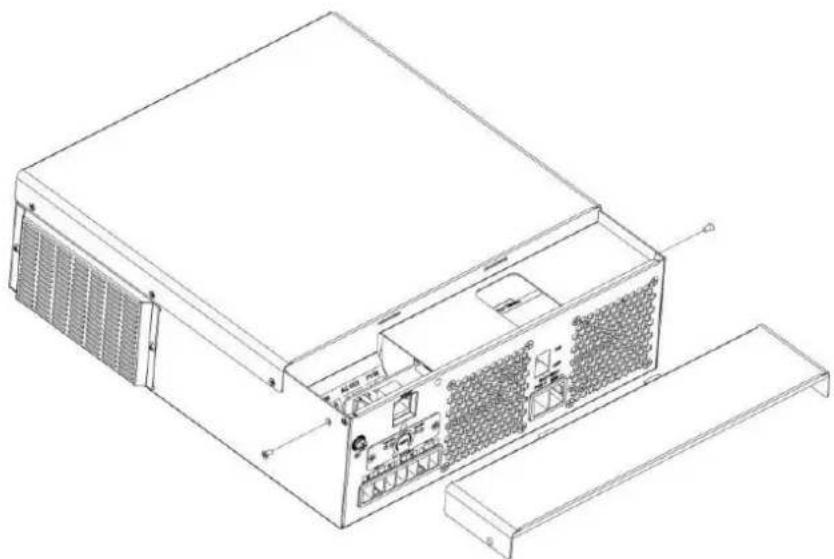

Avant de connecter tous les câblages, Veuillez retirer le couvercle inférieur par retirer deux vis comme montré ci-dessous.

Tenez compte des points suivants avant de sélectionner où à installer:

1. Faire ne pas monter le onduleur sur inflammable construction matériels.
2. Monter sur un solide surface
3. Installer ceci onduleur à l'oeil niveau dans l'ordre à permettre le Écran LCD pour être lire à à tout moment.
4. La température ambiante doit être entre 0°C et 55°C à assurer optimal opération.
5. Le recommandé Position d'installation est de être collé au mur verticalement.

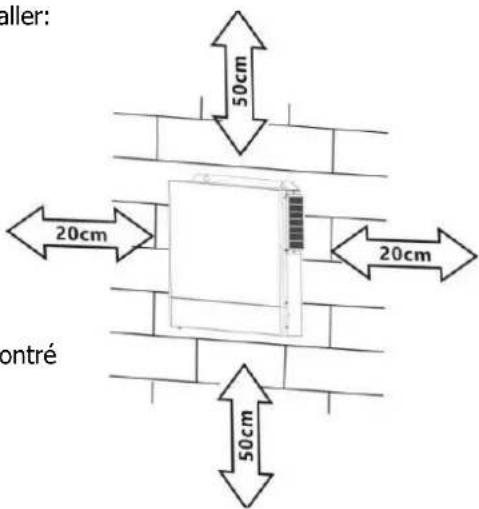

6. Assurez-vous de garder les autres objets et surfaces comme montré dans le diagramme de droite pour garantie suffisant chaleur dissipation et avoir assez espace pour retirer les fils.

APPROPRIÉ POUR MONTAGE SUR BÉTON OU AUTRE SURFACE NON COMBUSTIBLE UNIQUEMENT.

aller: 50cm 20cm 20cm 50cm ontré

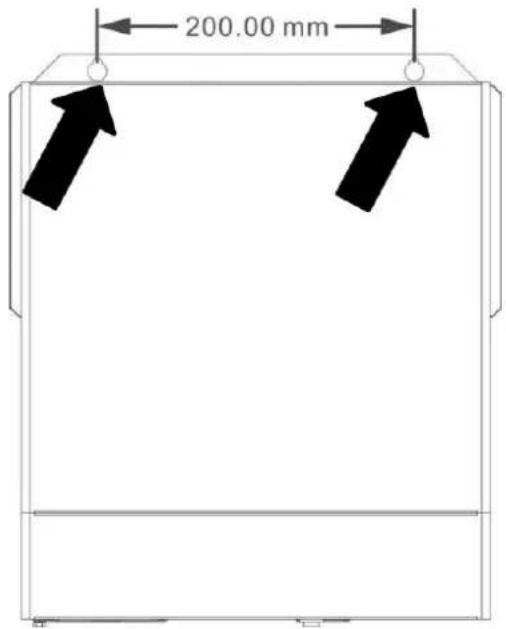

Installer l'unité en vissant trois vis. C'est recommandé à utiliser M4 ou M5 vis.

200.00 mm

Connexion de la batterie

ATTENTION : Pour des raisons de sécurité de fonctionnement et de conformité à la réglementation, il est demandé d'installer un disjoncteur de surintensité CC séparé. protecteur ou déconnecter appareil entre batterie et onduleur. Il peut pas être demandé à avoir un déconnecter appareil dans certaines applications, cependant, il est toujours demandé de avoir surintensité protection installé. S'il te plaît référer à l'ampérage typique dans le tableau ci-dessous comme requis fusible ou taille disjoncteur. Décapage Longueur

AVERTISSEMENT ! Tout le câblage doit être exécuté par un qualifié personnel.

AVERTISSEMENT! C'est très important pour système sécurité et efficace opération à utiliser câble approprié pour connexion de la batterie. À réduire risque de blessure, s'il te plaît utiliser le bon recommandé câble, décapage longueur (L2) et étamage longueur (L1)

comme ci-dessous.

Décapage Longueur:

Recommandé batterie câble, décapage longueur (L2) et étamage longueur

(L1) :

Modèle	Maximum Intensité de courant	Batterie capacité	Fil Taille	Câble mm2	L1 (mm)	L 2 (mm)	Valeur de coupl e
1500W-24	70A	100 AH	6 AWG	13.3	3	18	2~3 Nm
2500W-24	100A	100 AH	4 AWG	21h15	3	18	2~3 Nm
Autre Modèles	137A	100 AH	2 AWG	38	3	18	2~3 Nm

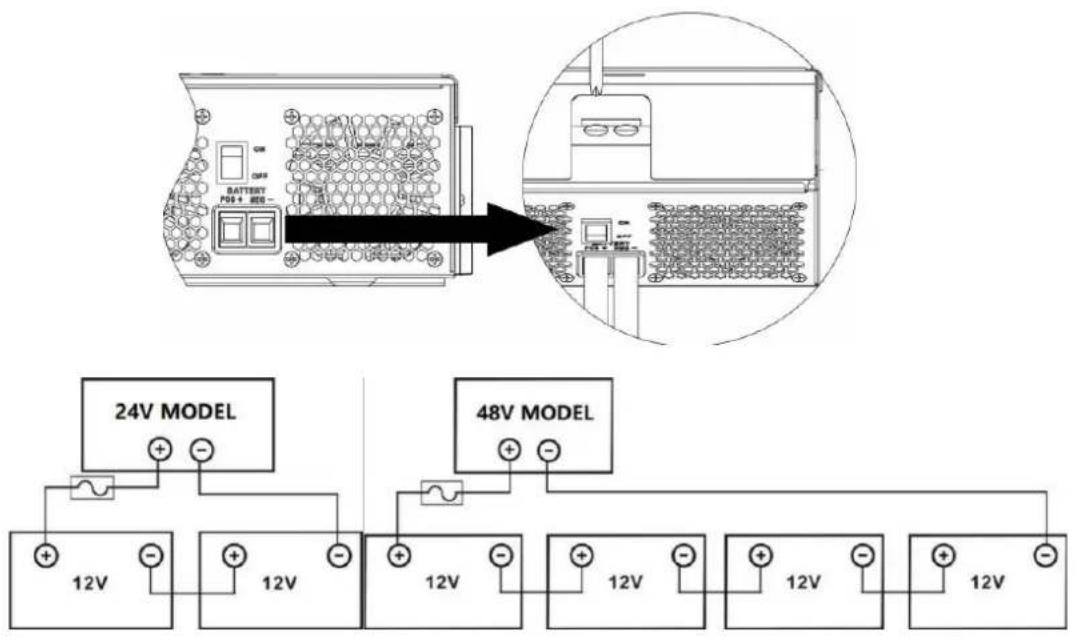

Veuillez suivre les étapes ci-dessous pour mettre en œuvre connexion de la batterie et :

1. Retirez le manchon isolant 18 mm pour positif et câbles négatifs basé sur recommandé longueur de dénudage.
2. Connectez tous les packs de batteries en tant qu'unités exige. C'est suggéré à utiliser recommandé batterie capacité.
3. Insérer batterie câble catégoriquement dans batterie connecteur de onduleur et faire bien sûr le boulons sont resserré avec couple de 2-3 Nm. Faire bien sûr polarité à les deux le batterie et

l'onduleur / charge est correctement connecté et les câbles de la batterie sont bien serrés vissé à le connecteur de batterie.

BATTERY P05 + 200 24V MODEL 48V MODEL 12V 12V 12V 12V 12V

AVERTISSEMENT : Choc DangerL'installation doit être exécuté avec soin en raison à haut tension de la batterie dans séri

PRUDENCE!! Faire ne rien placer entre le plat une partie de la borne de l' onduleur Sinon, une surchauffe peut se produire.PRUDENCE!! Faire ne pas appliquer de substance antioxydante sur les bornes avant que les terminaux soient étroitement connecté.PRUDENCE!! Avant faire la finale Connexion ou fermeture DC DC disjoncteur/sectionneur, assurez-vous que le positif (+) doit être connecté à positif (+) et négatif (-) doit être conégatif (-).

Connexion d'entrée/sortie CA

PRUDENCE!! Avant connexion à CA saisir pouvoir source, s'il te plaît installer un séparé CA briseur entre onduleur et CA saisir pouvoir source. Ce volonté assurer le onduleur peut être en toute sécurité déconnecté pendant entretien et pleinement protégé depuis sur actuel de CA saisir. Le recommandé spécification de CA briseur est 50A. ATTENTION !! Il y a sont deux Terminal blocs avec « IN » et « OUT » marquages. S'il te plaît faire PAS mauvaise connexion de l'entrée et de la sortie connecteurs.

AVERTISSEMENT ! Tout le câblage doit être exécuté par un qualifié personnel.

ATTENTION ! Il est très important pour la sécurité du système et efficace opération à utiliser approprié câble pour Un C saisir connexion. À réduire risque de blessure, veuillez utiliser le bon câble recommandé taille comme ci-dessous.

Exigences de câbles suggérées pour les câbles CA

Modèle	Jauge	Valeur de couple
1,5 KVA	12 AWG	1.4~ 1,6 Nm
2,5 KVA / 3,5 KVA	10 AWG	1.4~ 1,6 Nm
5,5 KVA / 6,2 KVA	8 AWG	1.4~ 1,6 Nm

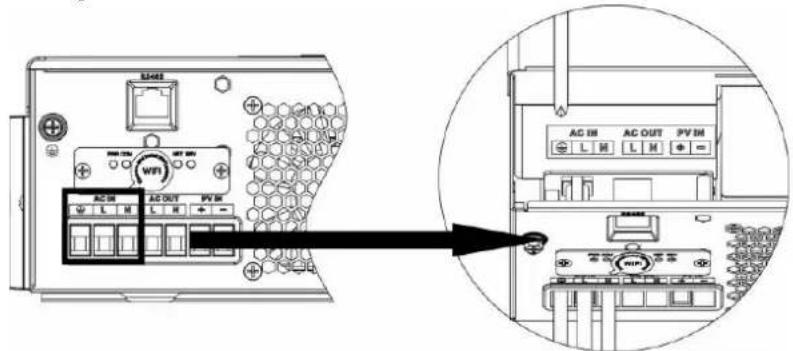

Veuillez suivre les étapes ci-dessous pour mettre en œuvre AC entrée/sortie connexion:

1. Avant fabrication CA entrée / sortie connexion, être bien sûr à ouvrir DC protecteur ou sectionneur d'abord.
2. Supprimer isolation manche 10 mm pour six conducteurs. Et raccourcir phase L et neutre conducteur N 3 mm.
3. Insérer CA saisir fils selon à polarités indiqué sur Terminal bloc et serrer le vis des bornes. Assurez-vous de connecter la protection PE conducteur d'abord.

Sol ( jaune - vert )

L→LIGNE ( marron ou noir )

N→ Neutre ( bleu )

Assurez-vous que la source d'alimentation secteur est débranchée avant tenter à câblé il à unité.

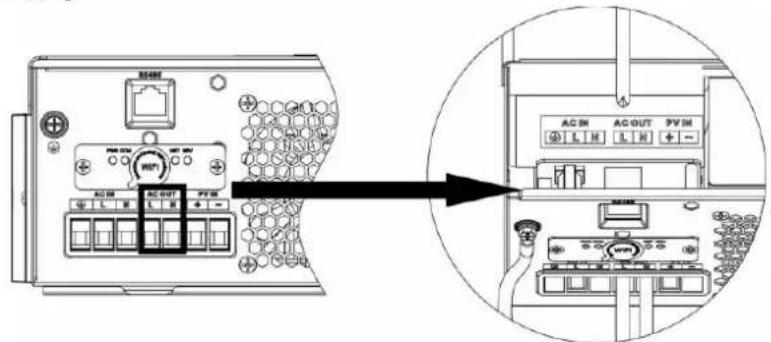

1. Ensuite, insérez CA sortir fils selon à polarités indiqué sur Terminal bloc et serrer la borne vis. Être bien sûr à connecter Éducation physique protecteur conducteur ( ) premier.

Sol ( jaune - vert ) L

→LIGNE ( marron ou noir )

N→ Neutre ( bleu )

1. Faire bien sûr le fils sont en toute sécurité connecté.

PRUDENCE: Appareils électroménagers tel comme air conditionneur sont requis à moins 2\~3 minutes à redémarrage parce que c'est requis à avoir assez temps à équilibre réfrigérant gaz à l'intérieur de circuits. Si un pouvoir pénurie se produit et récupère dans peu de temps, ce sera cause dommage à votre connecté appareils électroménagers. Pour éviter cela gentil de dommage, s'il te plaît vérifier fabricant de air conditionneur si c'est équipé avec temporisation fonction avant installation. Sinon, ce onduleur/chargeur volonté trigonométrie surcharge faute et couper désactivé sortir à protéger ton appareil mais parfois cela provoque encore dommages internes à la climatiseur.

Connexion PV

PRUDENCE: Avant de vous connecter à Modules photovoltaïques, veuillez installer séparément un DC circuit briseur entre onduleur et PV modules.

AVERTISSEMENT ! Tout le câblage doit être exécuté par un qualifié personnel.

ATTENTION ! Il " très important pour la sécurité du système et son fonctionnement efficace utiliser un câble approprié pour le module PV connexion. Pour réduire risque de blessure, veuillez utiliser le approprié recommandé câble taille comme ci-dessous.

Modèle	Ampérage typique	Câble Taille	Couple
1,5 KVA	15A	12 AWG	1,4 à 1,6 Nm
2,5 KVA	15A	12 AWG	1,4 à 1,6 Nm
3,5 KVA	15A	12 AWG	1,4 à 1,6 Nm
5,5 KVA	18A	12 AWG	1,4 à 1,6 Nm
6,2 KVA	27A	12 AWG	1,4 à 1,6 Nm

Module PV Sélection:

Lors de la sélection appropriée Modules photovoltaïques, s'il te plaît sois bien sûr à considérer ci-dessous paramètres:

1. Ouvrir circuit Tension ( Voc ) de PV modules pas dépasse max . PV tableau ouvrir circuit tension de ondul
2. Ouvrir circuit Tension ( Voc ) de PV modules devrait être plus haut que minimum . batterie tension .

Recharge solaire Mode
MODELE D'INVERSEUR	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Max. Tension en circuit ouvert du panneau PV	500 DC
Réseau PV Tension MPPT Gamme	60 VCC ~ 500 VCC
Max. COURANT D'ENTRÉE PV	15A	15A	15A	18A	27A

Prendre le 450 Wp et 550 Wc PV module comme un exemple. Après considérant au-dessus de deux paramètres, les configurations de module recommandées sont répertorié dans le tableau ci-dessous.

Solaire Panneau Spécification . (férence) - 450 Wc - Vmp : 34,67 V - Lutin : 13,82A - Voc : 41,25 Vo - Isc: 12,98A	ENTRÉE SOLAIRE	Q'té de panne aux	Total saisir pouvoir	Onduleur Modèle
	2 pièces dans en série	2 pièces	900 L	1,5 KVA - 6,2 KVA
	3 pièces dans en série	3 pièces	1 350 W
	4 pièces dans en série	4 pièces	1 800 W
	5 pièces dans en série	5 pièces	2 250 W
	6 pièces dans en série	6 pièces	2 700 W
	7 pièces dans en série	7 pièces	3 150 W
	8 pièces dans en série	8 pièces	3 600 W
	9 pièces dans en série	9 pièces	4 050 W
	10 pièces dans en série	10 pièces	4 500 W	5,5 KVA - 6,2 KVA
	11 pièces dans en série	11 pièces	4 950 W
	12 pièces dans en série	12 pièces	5 400 W
	6 pièces dans en série et 2 ensemble dans parallèle	12 pièces	5 400 W	6,2 KVA
	7 pièces dans en série et 2 ensemble dans parallèle	14 pièces	6 300 W
Solaire Panneau Spécification . ( férrence )- 550 Wc- Vmp : 42,48 V- Lutin : 12,95 A- Voc : 50,32 Vo- Isc: 13,70A	ENTRÉE SOLAIRE	Q'té de panne aux	Total saisir pouvoir	Onduleur Modèle
	2 pièces dans en série	2 pièces	900 L	1,5 KVA - 6,2 KVA
	3 pièces dans en série	3 pièces	1 650 W
	4 pièces dans en série	4 pièces	2 200 W
	5 pièces dans en série	5 pièces	2 750 W
	6 pièces dans en série	6 pièces	3 300 W
	7 pièces dans en série	7 pièces	3 850 W
	8 pièces dans en série	8 pièces	4 400 W	5,5 KVA - 6,2 KVA
	9 pièces dans en série	9 pièces	4 950 W
	4 pièces dans en série et 2 ensemble dans parallèle	8 pièces	4 400 W	6,2 KVA
	5 pièces dans en série et 2 ensemble dans parallèle	10 pièces	5 500 W
	6 pièces dans en série et 2 ensemble dans parallèle	12 pièces	6 600 W

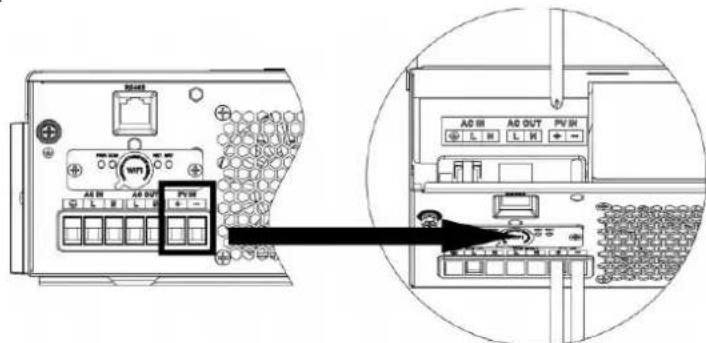

Fil de module PV Connexion:

Veuillez suivre les étapes ci-dessous pour mettre en œuvre PV je suis dule connexion:

1. Supprimer isolation manche 10 mm pour positif et négatif conducteurs
2. Vérifiez la polarité correcte du câble de connexion de PV modules et Connecteurs d'entrée PV. Ensuite, connectez positif pôle (+) du câble de connexion à positif pôle (+) de PV saisir connecteur. Connector négatif pôle (-) du câble de connexion au négatif pôle (-) de PV saisir connecteur.

1. Faire bien sûr le fils sont en toute sécurité connecté.

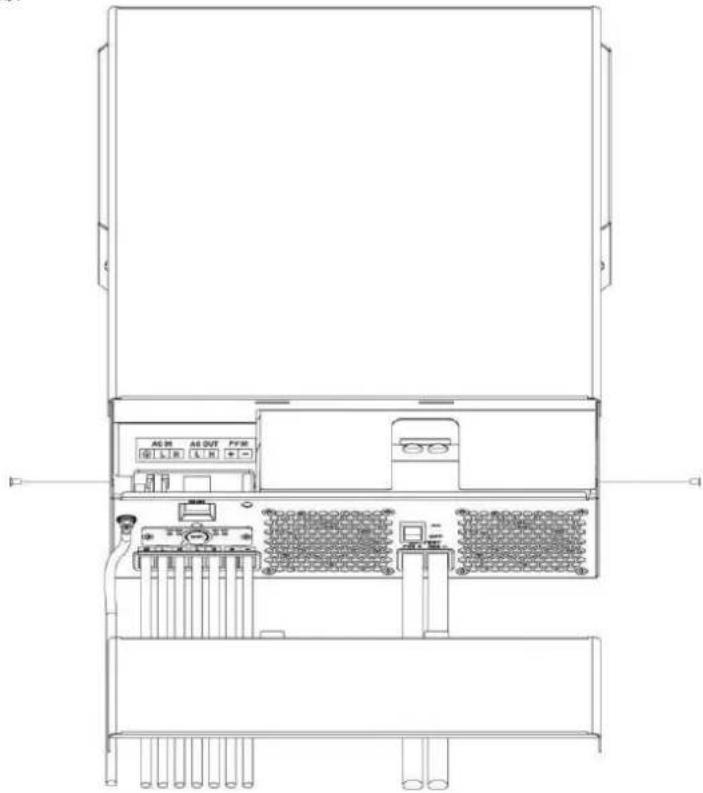

Assemblage final

Après avoir connecté tous les câbles, s'il vous plaît mettre le couvercle inférieur dos par vis à ailettes deux vis comme montré ci-dessous.

Une fois le unité a a été correctement installé et le piles sont connecté Eh bien, tout simplement presse Marche / Arrêt changer (situé sur le bouton du cas) à tourner sur le unité.

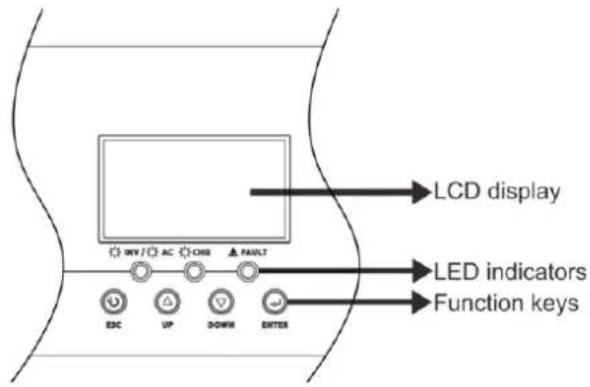

Fonctionnement et affichage Panneau

Le fonctionnement et l'affichage panneau, montré dans ci-dessous graphique, est sur le devant panneau de la onduleur. Il comprend trois indicateurs, quatre fonctions clés et un Écran LCD, indiquant le en fonctionnement statut et entrée/sortie informations sur l'alimentation.

Indicateur LED			Messages
AC/INV	Vert	Solide Sur	Sortir est alimenté par utilitaire dans Doubler modèle e.
		Clignotant	Sortir est alimenté par batterie ou PV dans batt mode .
CHG	Vert	Solide Sur	La batterie est complètement chargé.
		Clignotant	La batterie est charge.
ΔFAUT	Rouge	Solide Sur	Une erreur se produit dans le onduleur.
		Clignotant	Une condition d'avertissement se produit dans le onduleur.

Touches de fonction

Fonction Clé	Description
ÉCHAP	Pour sortir paramètre mode
EN HAUT	Aller à précédent sélection
VERS LE BA	Aller à suivant sélection
ENTRER	Pour confirmer la sélection dans paramètre mode ou entrer paramètre mc

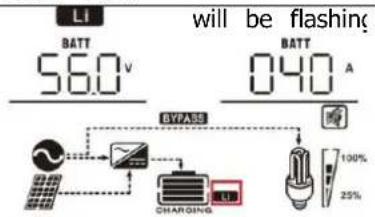

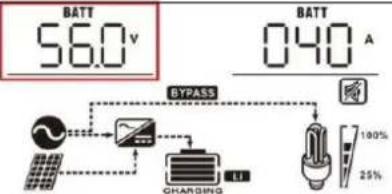

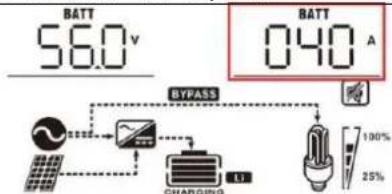

Réglage de l'écran LCD

Après pressage et holding ENTRER bouton pendant 3 secondes, le unité volonté entrer paramètre mode. Appuyez sur "EN HAUT" ou "VERS LE BAS" bouton pour sélectionner le paramètre programmes. Et puis, appuyez sur « ENTRÉE » bouton à confirmer le sélection ou ÉCHAP bouton pour sortir.

Paramètre Programmes :

Programme	Description	Option sélectionnable
01	ource de sortie priorité: A configurer puissance de charge source priorité	Utilitaire d'abord (défaut)	L'utilitaire fournira pouvoir à le charges en premier priorité.Solaire et l'énergie de la batterie fournir de l'énergie à le charges seulementquand l'utilité pouvoir est pas disponible.
		Le solaire d'abord	Énergie solaire fournit pouvoir de les charges comme d'abord priorité .Si l'énergie solaire est pas suffisant à puissance tout connecté charges, l'énergie de la batterie fournira pouvoir les charges à la même temps .Utilitaire fournit pouvoir à la charges seulement quand quelqu'un conditionça arrive:- Énergie solaire est pas disponibl- La tension de la batterie chute à tension d'avertissement de bas niveau ou le cadre indiquer dans programme 12.
		SBU prioritéSUF priorité	Énergie solaire fournit pouvoir de les charges comme d'abord priorité .Si l'énergie solaire est pas suffisant à puissance tout connecté charges, batterie l'énergie fournira pouvoir à la charges à la en même temps.Utilitaire fournit pouvoir à la charges uniquement lorsque la tension de la batterie tombe à se une tension d'avertissement de bas niveau ou le paramètre indiquer dans programme 12.L'énergie solaire est chargé d'abord et alors le pouvoir au charges.Si l'énergie solaire est pas suffisant à puissance tout connecté charges, Utilitaire l'énergie fournira pouvoir à la charges à la en même temps.Si l'énergie solaire est suffisant pour tous connecté charges et chargesbatterie, l'énergie solaire pourrait rétroaction au réseauSi l'énergie solaire est passuffisant à puissance toutconnecté charges, utilitairel'énergie fournira pouvoir à lacharges à la en même temps.
02	Charge maximaleactuel : Pour configurer letotal courant de chargepour solaire et utilitéchargeurs.Courant de charge max.= utilitairecourant decharge + solairecourant de charge)	60A ( défaut )	Si sélectionné, charge acceptablela plage actuelle sera être depuisMax. CA courant de charge àCharge max.actuel de SPÉCIFICATION , mais ilne devrait pas être inférieur aucourant de charge CA(programme 11 )
03	Entrée CA tension gamme	Appareils électroménagers(par défaut)	Si sélectionné, entrée CAacceptable Plage de tensionvolonté être dans90-280 VCA .
		UPS	Si sélectionné, entrée CA acceptabtension la portéesera être à l'intérieur170-280 VCA .
		Générateur	Si sélectionné, tension d'entréeCA acceptable gamme volontéêtre dans 170- 280 VCA etcompatible avecgénérateurs .Note : Parce que les générateurs sontinstable, peut-être le sortir del'onduleur sera instable aussi.
05	Type de batterie	Assemblée généraleannuelle (défaut)	InondéOSFLd
		Défini par l'utilisateur	Si « Défini par l'utilisateur » est sélectionné,tension de charge de la batterieet faible La tension de coupureCC peut être ensemble en hautprogramme 26,27 et 29.
			Soutien PYLÔNE États-Unis 2000 ProtocoleVersion 3.5
			Communication standard Protocole inverseur de forme fournisseur
		Batterie au lithium sans communication	Si « LIB » est sélectionné, le batterie valeur par défaut est apte à lithiibatterie sans communication tension de charge de la batterie faible DC la tension de coupure peut être réglé en haut dans programme 26,27 et 29.
06	Redémarrage automatique lorsque surcharge se produit	Désactiver le redémarrage	Activation du redémarrage (par défaut)
07	Redémarrage automatique quand sur la température se produit	Désactiver le redémarrage	Activation du redémarrage (par défaut)
08	Tension de sortie	220V	230V (défaut)
		240V
09	Fréquence de sortie	50 Hz (défaut)	60 Hz
10	Auto by-passQuand en sélectionnant « auto », si le secteur pouvoir est normale, ça se fera automatiquement by-pass, même si le changer est désactivé.	manuel (par défaut)	auto
11	Utilité maximale chargement actuel	30A (défaut)Si cette option est sélectionnée, la plage de courant de cl acceptable sera être dans 2- Courant de charge CA max. SPÉC.
12	Réglage de la tension indiquerretour à l'utilité source lors de la sélection de « SBU priorité » ou « solaire premier " dans programme 01.	48 V modèles (programme 5 est pas LIB) :46V (défautParamètre gamme est à partir de 44,0 V à 57,2 V pour 4 modèle , mais la valeur de réglage maximale doit être moi que la valeur de programme13.48 V modèles (programme 5 est LIB) :52V (défautParamètre gamme est à partir de 44,0 V à 57,2 V pour 4 modèle , mais la valeur de réglage maximale doit être moi que la valeur de programme13.24 V modèles (le programme 5 est pas LIB) :23V (Paramètre gamme est à partir de 22,0 V à 28,6 V pour 2 modèle , mais La valeur de réglage maximale doit être mo que la valeur de programme13.24 V modèles (programme 5 est LIB) :26V (défautParamètre gamme est à partir de 22,0 V à 28,6 V pour 2 modèle , mais La valeur de réglage maximale doit être mo que la valeur de programme13.
13	Réglage du point de tension dos à la batterie mode quand en sélectionnant « priorité SBU » ou « Le solaire d'abord » programme 01.	Batterie complètement chargée( défaut )	48 V modèles :Paramètre gamme est depuis 48 à complet( le valeur de programme 26-0,4\ mais le valeur de réglage maxima doit être plus que le valeur de programme 12.24 V modèles :Paramètre gamme est depuis 24 à complet( le valeur de programme 26-0,4\ mais le valeur de réglage maxima doit être plus que le valeur de programme 12.
16	Source du chargeur priorité :Pour configurer chargeur source priorité	Si cela l'onduleur/chargeur fonctionne en ligne, Veille ou Faute mode, la source du chargeur peut être programmé comme ci-dessous:
		Le solaire d'abord	L'énergie solaire rechargera batterie comme premier priorité.Le service public facturera batterie uniquement lorsque énergie solaire est pas disponible.
		Solaire et Utilitaire (défaut)	L'énergie solaire et utilité charge batterie en même temps temps .
		Seulement Solaire	L'énergie solaire va être le seulementsource du chargeur Non matière utilité est disponible ou pas.
		Si cela l'onduleur/chargeur fonctionne en mode batterie, seulement solaire énergie peut charger batterie. Solairel'énergie va charger batterie si elle est disponible et suffisant.
18	Ronfleur mode	Mode 1	Ronfleur muet
		Mode 2	Le buzzer retentit quand le saisir changements de source ou là est un avertissement spécifique ou faute
		Mode 3	Le buzzer retentit quand là est un avertissement spécifique ou faute
		Mode 4 (par défaut)	Le buzzer retentit quand là est un faute
19	Auto retour à affichage par défaut écran	Retour aux valeurs par défaut afficher écran (défaut)	Si sélectionné, non matière comment utilisateurs changer l'écran d'affichage, il volonté revenir automatiquement à défaut écran d'affichage (Tension d'entrée /tension de sortie) après Non bouton est pressé pour 1 minute
		Restez à dernier écran	Si sélectionné, l'écran d'affichage volonté rester au plus tard écran utilisateur enfin commutateurs.
20	Contrôle du rétroéclairage	Rétroéclairage activé (défaut)	Rétroéclairage désactivé20 LOF
23	Surcharge bypass: Lorsqu'elle est activée, la l'unité va transférer à doubler mode si une surcharge se produit dans batterie mode.	Contournement désactivé	Activation du contournement (par défaut)
25	Identifiant Modbus Paramètre	Modbus IDENTIFIANT Paramètre Gamme : 001 (par défaut)~247
26	Tension de charge en vrac (CV tension)	Si auto-défini est sélectionné dans le programme 5, ceci program peut être ensembleen haut. Mais la valeur de réglage doit être plus que ou égal à valeur du programme 27. Incrément de chaque Cliquez est 0,1 V24 V modèles (programme 5 est pas Lib): Par défaut 28,2 V, paramètre gamme est de 24,0 V à 31,0 V,24 V modèles (programme 5 est Lib): Par défaut 28,2 V, régamme est à partir de 24,0 V à 29,0 V,48 V modèles (programme 5 est pas Lib): Par défaut 56,4 Vparamètre gamme est de 48,0 V à 62,0 V,48 V modèles (programme 5 est Lib): Par défaut 56,4 V, régamme est à partir de 48,0 V à 58,0 V.
27	Charge flottante tension	Si auto-défini est sélectionné dans le programme 5, ceci programme peut être ensemble en haut.24 V modèles (programme 5 est pas Lib) par défautparamètre: Réglage 27,0 V gamme est depuis 24,0 Và le valeur de programme 26 24 V modèles (le programme 5 est Lib) par défaut paramètre: Réglage 28.2.0V gamme est depuis 24,0 V à le valeur deprogramme 2648 V modèles (le programme 5 est pas Lib) par défautparamètre: Réglage 54,0 V gamme est depuis 48,0 Và le valeur de programme 26 48 V modèles (le programme 5 est Lib) par défaut paramètre: Réglage 56.4.0V gamme est depuis 48,0 V à le valeur deprogramme 26
29	Faible DCTension de coupure	Si auto-défini est sélectionné dans le programme 5, ceci programme peut être ensemble en haut. La valeur de réglagedoit être moins que le valeur de programme12.Incrément de chaque Cliquez est de 0,1 V. Faible DC coupertension volonté être fixé pour définir la valeur quel que soit le pourcentage de charger est connecté.24 V modèles par défaut (programme 5 est pas LIB)paramètre: Réglage 21.0v gamme est depuis 20,0 V à27,0 V24 V modèles par défaut (programme 5 estParamètre LIB): Réglage 25,0 V gamme est depuis20,0 V à 27,0 V48 V modèles par défaut (programme 5 est pas LIB)réglage: 42,0 V Réglage gamme est depuis 40,0 V à54,0 V48 V modèles par défaut (programme 5 estParamètre LIB): Réglage 50,0 V gamme est depuis40,0 V à 54,0 V
32	Temps de charge en	Automatiquement (par défaut):32AUT	Si cette option est sélectionnée,l'onduleur jugera cette option.temps de charge automatique.
		5 min325	Le décor gamme est de 5 min;
	vrac (CV scène)	900 min32 900	900 min . Incrément de chaque Cliquez est5 min.
		Si « USE » est choisi dans programme 05, ceci programme peut ensemble en haut .
33	Égalisation de la batterie	Égalisation de la batterie	Désactivation de l'égalisation de la batterie (défaut)
		Si «« Inondé » ou « Défini par l'utilisateur » est choisi dans programme 05, ce programme peut être ensemble en haut .
34	Égalisation de la batterie tension	24 V modèles par défaut ( programme 5 est pas Réglage Lib ) V.Paramètre gamme est depuis flottant tension ~ 31V. Incrément de chaque clic est 0,1 V.24 V modèles par défaut ( programme 5 est Réglage Lib ) est 29,2 V. Plage de réglage est depuis flottant tension ~ 29V.Incrément de chaque Cliquez est de 0,1 V.48 V modèles par défaut ( programme 5 est pas Réglage Lib ) V.Paramètre gamme est depuis flottant tension ~ 62V. Incrément de chaque clic est 0,1 V.48 V modèles par défaut ( programme 5 est Réglage Lib ) est 58,4 V. Plage de réglage est depuis flottant tension ~ 58V.Incrément de chaque Cliquez est de 0,1 V.
35	Batterie égalisée temps	60 minutes ( défaut )35 60	Plage de réglage est depuis 0 min à 900 minutes .
36	Batterie égalisée temps mort	120 min ( défaut )36 120	Plage de réglage est depuis 0 m 900 minimum .
37	Intervalle d'égalisation	30 jours ( par défaut )37 30d	Paramètre gamme est depuis 1 à 90 jours .
39	Égalisation activé immédiatement	Activer39 AEN	Désactiver ( défaut )39 AdS
		Si égalisation fonction est activé dans programme 33, ceci progra peut être mis en place. Si «« Activer » est sélectionné dans ce programme, c'est à activer batterie égalisation immédiatement et Écran LCD principal page volonté montre 69 ". Si« Désactiver » est sélectionné , cela annulera la fonction d'égalisation jusqu'à suivant 69 le temps d'égalisation activé arrive en fonction du programme Réglage 37. Ace temps , " " volontépas être montré dans Écran LCD principal page ..
			Désactiver l'activation automatique ( défaut )
41	Automatique activation pour lithium batterie		Quand Le programme 05 est sélectionné « LIX » comme le lithium batterie et quand le la batterie est non détecté, le unité volonté activer automatiquement le lithium batterie à un temps. Si toi vou à activer automatiquement le lithium batterie, toi doit redémarrage le unité.
42	Activation manuelle pour lithium batterie		Par défaut : désactiver l'activation
			Quand Le programme 05 est sélectionné « Lix » comme le lithium batterie, quand le la batterie est non détecté, Si tu veux pour activer le lithium batte à un le temps , tu pourrais choisir il.
43	Réglage du SOC indiquerretour à l'utilité source lors de la sélection de « SBU priorité » ou « solaire premier " dans programme 01		Par défaut 50%, 5% à 50% Réglable, mais le minimum paramètre valeur doit être plus que le valeur de programme 45.
44	Réglage du SOC indiquerretour à la batterie mode lors de la sélection de « SBU priorité » ou « sola premier « dans programme 01		Par défaut 95 %, 60 %~100 % Réglable
45	Faible DC couper SOC		Par défaut 20%, 3% à 30% Réglable, mais le max réglage de la valeur doit être moins que la valeur de programme 43.
46	Débit maximal actuel protection		Par défaut OFFDésactiver la décharge de courant actuel fonction de protection
			Disponible uniquement en simple modèle.Lorsque l'utilité est disponible, il tourne à utilitaire modèle et décharge de la batterie s'arrête après le décharge de la batterie le courant a dépassé la valeur d réglage. Lorsque l'utilité est indisponible, avertissement se produit et décharge de la batterie dure après la batterie décharge actuel a dépassé la valeur de réglage.
48	Activation du lithium temps		Défaut 6s;Ensemble gamme est à partir de 6 s à Années 300.

ÉGALISATION DE LA BATTERIE

Fonction d'égalisation est ajouté au contrôleur de charge. Il inverse la s'accumuler de négatif chimique effets comme stratification, un condition où acide concentration est plus grand à la bas de la batterie que à la haut. Égalisation aussi aide à retirer sulfate cristaux qui pourrait avoir construit en haut sur le plaques. Si gauche non vérifié, ce condition, appelé ion sulfat, volonté réduire le dans l'ensemble capacité de la batterie. Par conséquent, c'est recommandé égaliser batterie périodiquement.

- Comment postuler Égalisation Fonction

Toi doit activer batterie égalisation fonction dans surveillance Écran LCD paramètre programme 33 en premier. Ensuite, vous peut appliquer cette fonction dans l'appareil par l'une des méthodes suivantes :

1. Réglage égalisation intervalle dans programme 37.
2. Actif égalisation immédiatement dans programme 39.

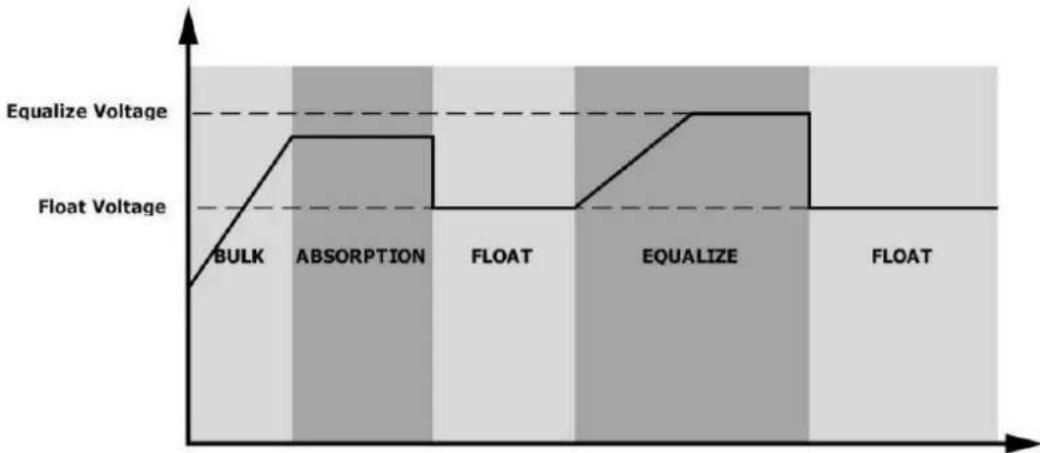

- Quand à Égaliser

En phase flottante, lorsque l'intervalle d'égalisation de réglage ( égalisation de la batterie faire du vélo) est arrivé, ou égalisation est actif immédiatement, le contrôleur commencera à entrer Égaliser scène.

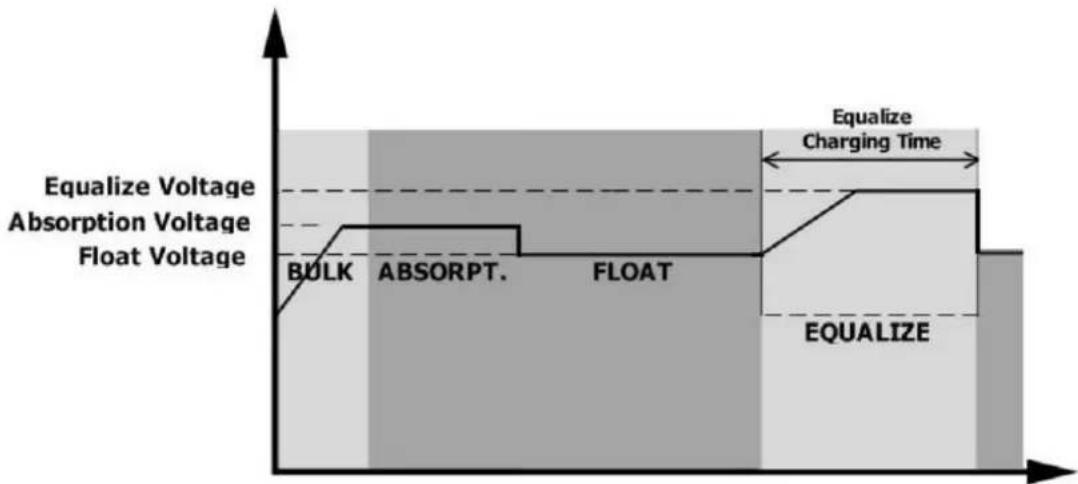

- Égaliser le temps de charge et le délai d'expiration

Dans Égaliser scène, le contrôleur volonté fournir pouvoir à charge batterie comme beaucoup comme possible jusqu'à batterie la tension augmente à la batterie égalisation tension. Alors, tension constante règlement est appliqué à maintenir tension de la batterie à la tension d'égalisation de la batterie. La batterie restera dans le Égaliser scène jusqu'à paramètre le temps d'égalisation de la batterie est arrivé.

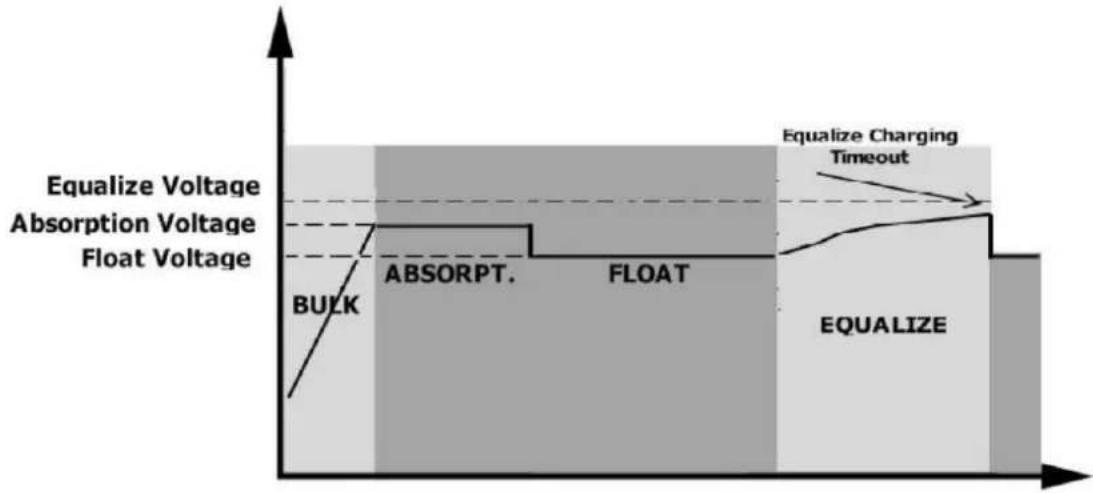

Cependant, dans Égaliser scène, quand batterie égalisé temps est expiré et batterie tension n'a pas augmenter à tension d'égalisation de la batterie indiquer, le charge contrôleur volonté prolonger le batterie égalisée temps jusqu'à batterie tension réalise une batterie égalisation tension. Si batterie tension est toujours inférieur que batterie égalisation tension quand batterie égalisé temps mort paramètre est sur, le charge contrôleur volonté arrêt égalisation et retourner à flotter scène.

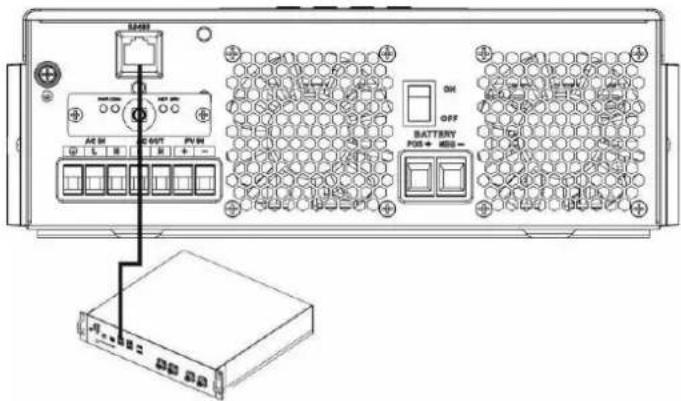

PARAMÈTRE POUR LE LITHIUM BATTERIE Lithium Connexion de la batterie

Si choisir lithium batterie pour le onduleur, toi sont autorisé à utiliser le lithium batterie seulement lequel nous avoir configuré. Il y a deux connecteurs sur le lithium batterie, RS 485 port de BMS et pouvoir câble.

Veuillez suivre les étapes ci-dessous pour mettre en œuvre lithium batterie connexion:

1). Assembler batterie Terminal basé sur recommandé batterie câble et Terminal taille (même comme Plomb acide, voir la section Plomb-acide Connexion de la batterie pour plus de détails).

2). Connect le fin de RS 485 port de batterie à Système de gestion de bâtiment ( RS 485) communication port de onduleur .

Lithium communication et réglage de la batterie

si vous choisissez lithium batterie, assurez-vous de connecter le Communication BMS câble entre les batterie et le onduleur. Ceci communication câble livre informations et signal entre lithium batterie et le onduleur. Ce les informations sont répertorié ci - dessous:

- Reconfigurer chargement tension, chargement actuel et batterie décharge couper tension selon à le batterie au lithium paramètres.

er\S\ le démarrage ou arrêt de la charge de l'onduleur selon au statut de lithium batterie.

Connector le fin de RS 485 de batterie à RS 485 communication port de onduleur

Faire bien sûr le lithium batterie RS485 port se connecte à le onduleur est Épingle à Épingle, le communication câble est à l'intérieur du paquet et de l' onduleur RS485 port affectation des broches montré comme ci-dessous:

Épingle nombre	RS 485 Port
PIN 1	RS 485-B
PIN 2	RS 485-A
PIN 7	RS 485-A
PIN 8	RS 485-B

Réglage de l'écran LCD

Après la connexion, vous il faut terminer et confirmer certains paramètres comme suivre:

1) Sélectionnez programme 05 comme lithium batterie taper.
2) Confirmer programme 41/42/43/44/45 réglage valeur.

Note: Programme 43/44/45 sont seulement disponible avec réussi communication, ils volonté remplacer le Programme Fonction du 13/12/29 , à le même heure , programme 13/12/29 devenir indisponible .

Écran LCD

Si la communication entre les onduleur et batterie est réussi, là est quelques information montrant sur l'écran LCD comme suivre :

Article	Description	Écran LCD
1	Communication réussie icône
2	Lithium max tension de charge de la batté	Lithium max la tension de charge d la batterie est 56,0 V.
3	Lithium max chargement de la batterie act	Lithium max chargement de la batterie le courant est 40A.
4	Lithium la décharge de la batterie est interdite	Li clignotera une fois chaque 1 deuxième
5	Lithium la charge de la batterie est interd	Li clignotera une fois chaque 2 deuxième
6	Lithium batterie SOC (%)	Lithium batterie SOC est 63 AH et 60%

Réglage pour PYLON US2000 lithium batterie

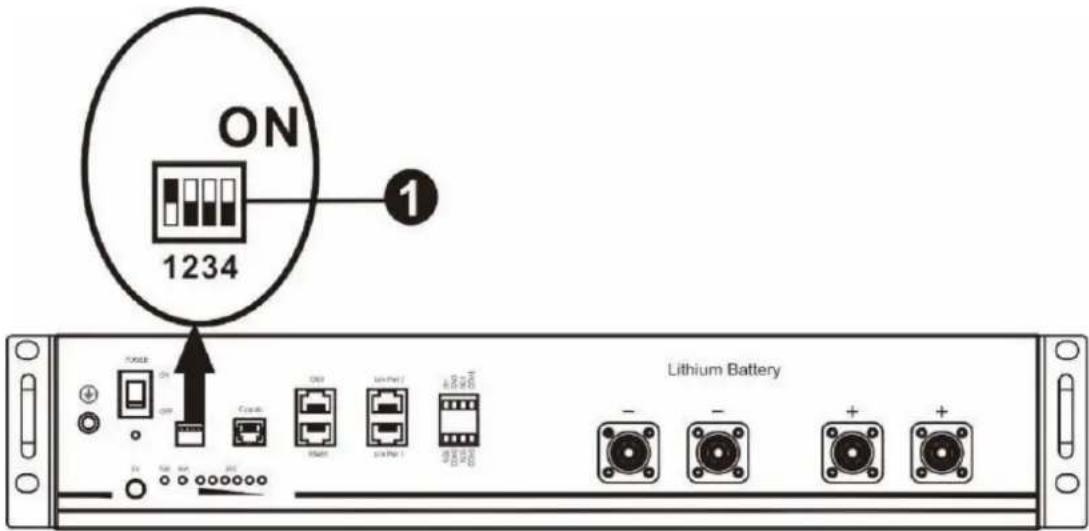

1). Pylontech États-Unis 2000 lithium batterie paramètre :

Tremper Changer: Là sont 4 Tremper Interrupteurs que ensembles différent débit en bauds taux et batterie groupe adresse. Si changer position est tourné à le "DÉSACTIVÉ" position, il moyens « 0 ». Si changer position est tourné à le "SUR" position, ça veut dire "1".

Tremper 1 est « ON » pour représenter le débit en bauds tarif 9600.

Trempez 2, 3 et 4 sont réservé pour batterie groupe adresse.

Tremper interrupteur 2, 3 et 4 allumés maître batterie ( d'abord batterie ) sont à ensemble en haut ou changement le groupe adresse . NOTE : "1" est supérieur position et « 0 » est bas position .

Étape 1. Utiliser le Câble RS 485 à connecter onduleur et Lithium batterie comme figure 1.

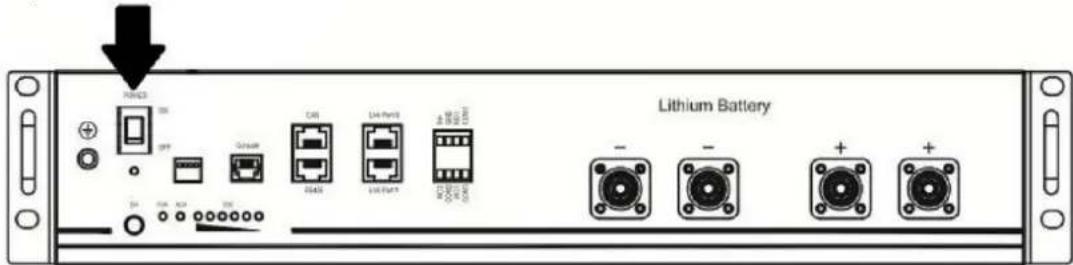

Étape 2. Commutation sur Lithium batterie .

Lithium Battery + - + + - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

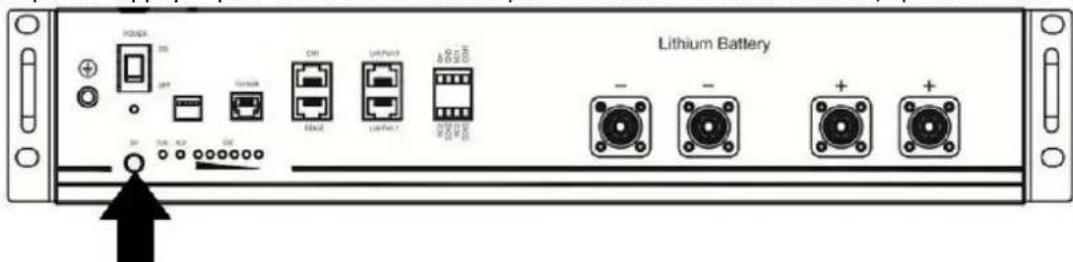

Étape 3. Appuyez plus de trois secondes pour démarrer Lithium batterie, pouvoir sortir prêt.

Lithium Battery + - + + + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Étape 4. Tournez sur le onduleur .

Étape 5. Être bien sûr à sélectionner batterie taper comme « Li 2 » dans Écran LCD programme 5.

Si la communication entre l'onduleur et la batterie est réussie, le batterie icône Li sur Écran LCD afficher volonté lumière

Réglage pour batterie au lithium sans communication

Cette suggestion est utilisé pour lithium application de la batterie et éviter lithium batterie BMS protection sans communication, veuillez terminer le réglage comme suit:

1. Avant départ paramètre, toi doit obtenir le batterie BMS spécification :

A. Max chargement tension
B. Max chargement actuel
C. Déchargement tension de protection

1. Définir batterie taper comme "LIBÉRATION »

05	Type de batterie	Assemblée générale annuelle (défaut)	InondéOS Fld
		Défini par l'utilisateur	Si « Défini par l'utilisateur » est sélectionné, batterie tension de charge et faible Coupure CC tension peut être ensemble en haut dans programme 26, 27 et 29.
		Batterie au lithium sans communication	Si « LIB » est sélectionné, le Défaut de batterie valeur est apte à lithium batterie sans tension de charge de la batterie de communication et bas Tension de coupure CC peut être installation dans programme 26,27 et 29.

1. Réglez la tension CV sur la charge maximale tension de BMS-0,5 V.

26

Tension de charge en vrac (CV tension)

Si auto-défini est sélectionné dans programme 5, ce programme être ensembleen haut. Mais la valeur du réglage doit être plus que ou égal l valeur du programme 27. Incrément de chaque Cliquez est 0,1 V24 V modèles : Par défaut 28,2 V, paramètre gamme est depuis 24,0 V à 30,0 V , 48 V modèles : Par défaut 56,4 V, réglage gamme est depuis 48,0 V à 62,0 V.

1. Définirflottant chargement tension comme C . V tension .

27

Charge flottante tension

Si auto-défini est sélectionné dans programme 5, ce programme peut être ensemble en haut.24 V modèles défaut paramètre : 27,0 VParamètre gamme est à partir de 24,0 V à le valeur de programme 26 48 V modèles défaut paramètre : 54,0 VParamètre gamme est à partir de 48,0 V à le valeur de programme 26

1. Définir Faible tension de coupure CC ≥ tension de protection de décharge du BMS + 2 V.

29

Faible DCTension de coupure

Si auto-défini est sélectionné dans programme 5, ce programme peut être ensemble en haut. La valeur de réglage doit être inférieur à la valeur de programme12.Incrément de chaque Cliquez est de 0,1 V. Faible DC couper tension volonté être fixé pour définir la valeur Non quel que soi pourcentage de charge est connecté.24 V modèles défaut paramètre : 21,0 VParamètre gamme est depuis 20,0 Và 27,0 V 48 V modèles défautréglage : 42,0 VParamètre gamme est depuis 40,0 V à 54,0 V

1. Définir Courant de charge maximal qui doit être inférieur à le Max charge g actuel de Systèm gestion de la batterie.

02

Charge maximaleactuel : Pour configurer le total courant de charge pour solaire et utilité chargeurs.( Charge max . actuel = utilitaire chargement courant + solaire courant de charge)

60A ( défaut )02 60 ^a

Si sélectionné, plage de courant de charge acceptable volonté être dans 1 Max . chargementactuel de SPÉCIFICATION , mais il ne devrait pas être inférieur au courant charge CA( programme 11 )

1. Réglage tension indiquer dos à utilitaire source quand en sélectionnant « SBU priorité » ou « solaire premier " dans programme 01. Le

paramètre valeur doit être ≥ faible DC couper tension +1V, ou autre le onduleur volonté avoir un avertissement comme batterie tension basse.

12	Réglage de la tension indiquerretour à l'utilité source lors de la sélection de « SBUpriorité » ou « solaire premier " dans programme 01.	48 V modèles : 46V ( défaut )Paramètre gamme est à partir de 44,0 V à 57,2 V pour 4 modèle , mais la valeur de réglage maximale doit être mo que la valeur de programme13.
		24 V modèles : 23V ( défaut )Paramètre gamme est à partir de 22,0 V à 28,6 V pour 2 modèle , mais La valeur de réglage maximale doit être mo que la valeur de programme13.

Remarque:

1. Il est préférable de terminer le réglage sans allumer l'onduleur (juste laisse le Écran LCD montrer, Non sortie); 2. lorsque vous avez terminé le réglage, veuillez redémarrer le onduleur.

Référence de défaut Code

Faute Code	Faute Événement	Icône sur
01	Surchauffe de l'onduleur module
02	Surchauffe du DCDC module
03	La tension de la batterie est trop haut
04	Surchauffe du PV module
05	Sortie courte circuité.
06	Tension de sortie est trop haut .
07	Délai d'attente de surcharge
08	Tension du bus est trop haut
09	Bus souple démarrage échoué
10	PV terminé actuel
11	Surtension PV
12	DCDC terminé actuel
13	Surintensité ou surtension
14	Tension du bus est trop faible
15	Panne de l'onduleur (Auto-vérification)
18	Sur le courant compenser est trop haut
19	Courant de l'onduleur compenser est trop haut
20	Courant continu/continu compenser est trop haut
21	Courant PV compenser est trop haut
22	Tension de sortie est trop faible
23	Onduleur négatif pouvoir

Indicateur d'avertissement

Avertissement Code	Avertissement Événement	Alarme sonore	Icône clignotante
02	La température est trop Haut	Émet trois bips à chaque fois deuxième
04	Faible batterie	Émet un bip toutes les deuxième
07	Surcharge	Bip une fois chaque 0,5 deuxième
10	Puissance de sortie déclassement	Émet deux bips à chaque 3 secondes
14	Ventilateur bloqué	Aucun
15	Energie photovoltaïque est faible	Émet deux bips à chaque 3 secondes
19	Lithium Batterie la communication a échoué	Bip une fois chaque 0,5 deuxième
21	Lithium Batterie terminée actuel	Aucun
£9	Égalisation de la batterie	Aucun
bP	La batterie est pas connecté	Aucun

CARACTÉRISTIQUES

Tableau 1 Doubler Spécifications du mode

MODÈLE D'INVERSEUR	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Forme d'onde de la tension d'ent	Sinusoidale (utilité ou générateur)
Tension d'entrée nominale	230 Vca
Faible Perte de tension	170 Vca ± 7 V (ond uleur) 90 Vac ±7V (Appareils)
Faible Perte Tension de retour	180 Vca ±7 V (ondul eur); 100 Vac ±7V (Appareils)
Haut Perte de tension	280 Vca ±7 V
Haut Perte Tension de retour	270 Vca ±7 V
Tension d'entrée CA maximale	300 Vca
Entrée nominale Fréquence	50 Hz / 60 Hz (Auto détection)
Faible Perte Fréquence	40±1 Hz
Faible Perte Retour Fréquence	42±1 Hz
Haut Perte Fréquence	65±1 Hz
Haut Perte Retour Fréquence	63±1 Hz
Court-circuit de sortie Protection	Mode batterie : Circuits électroniques
Efficacité (Ligne Mode)	>95% (Noté R charger, batterie complet chargé
Temps de transfert	10 ms typique (UPS); 20 ms typique (Appareils électroménagers)
Sortir réduction de puissance : Lorsque la tension d'entrée CA chute 95V ou 170 V en fonction sur modèle, les la puissance de sortie sera être déclassé.

Tableau 2 Onduleur Spécifications du mode

MODÈLE D'INVERSEUR	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Puissance nominalePouvoir	1,5KVA1,5KW	2,5KVA2,5KW	3,5KVA3,5kW	5,5KVA5,5kW	6,2KVA6,2KW
Forme d'onde de la tenside sortie	Sinusoidale pure Vague
Tension de sortieRèglement	230 Vca ±5%
Sortir Fréquence	50 Hz ou 60 Hz
Culminer Efficacité	94%
Capacité de surtension	2* noté pouvoir pour 5 secondes
Nominal Tension d'entrée CC	24 Vcc			48 Vcc
Tension de démarrage à froid	23,0 Vcc			46,0 Vcc
Faible Tensiond'avertissement CCJuste pour l'AGA et Cheminée@ charger < 20%@ 20% ≤ charger <50% @ charger ≥50%	22,0Vcc21,4Vcc20,2Vcc			44,0Vcc42,8Vcc40,4Vcc
Faible AvertissementDC Retour TensionJuste pour l'AGA et Cheminée@ charger < 20%@ 20% ≤ charger <50% @ charger ≥50%	23,0Vcc22,4Vcc21,2Vcc			46,0Vcc44,8Vcc42,4Vcc
Faible Tension de coupure CCJuste pour l'AGA et Cheminée@ charger < 20%@ 20% ≤ charger <50% @ charger ≥50%	21,0Vcc20,4Vcc19,2Vcc			42,0Vcc40,8Vcc38,4Vcc

Tableau 3 Mode de charge Spécifications

Chargement des services publics Mode
MODÈLE D'INVERSEUR		1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Charge maximaleActuel ( PV + CA )(@ VI /P =230 Vca )		60 ampères	100 ampères	100 ampères	100 ampères	120 ampères
Charge maximaleActuel ( AC )(@ VI /P=230 Vca )		60 ampères	80 ampères
En grosChargementTension	Inondé Batterie	29,2 Vcc			58,4 Vcc
	Assemblée générale annuelle / Batterie au gel	28,2 Vcc			56,4 Vcc
Tension de charge flottante		27 Vcc			54 Vcc
Surcharge Protection		32 Vcc			63 Vcc
Algorithme de charge		3- Étape

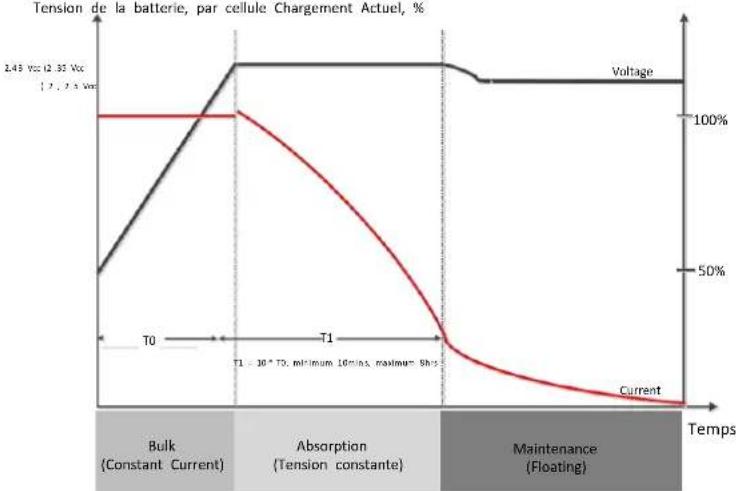

Courbe de charge
Solaire Saisir
MODÈLE D'INVERSEUR		1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Noté Pouvoir		2000 W	3000 W	4000 W	5500 W	6500 W
Max. Circuit ouvert de réseau PV Tension		500 Vcc
Réseau PV TensionMPPT Gamme		60 Vcc ~ 500 Vcc
Entrée max. Actuel		15A	15A	15A	18A	27A
Courant de charge ma(PV)		60A	100A	100A	100A	120A

Tableau 4 Génépalités S spécifications

MODÈLE D'INVERSEUR	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Température de fonctionnement	-10°C à 55°C
Gamme
Température de stockage	-15°C~ 60°C
Humidité	5% à 95% Relatif Humidité ( sans condensation )
Dimensions (P*L*H), mm	358x295x105			438x295x105
Poids net, kg	5.8	6.0	6.2	8.2	8.7

DÉPANNAGE

Problème	LCD/LED/Buzzer	Explication / Cause possible	Quoi faire faire
L'unité s'arrête vers le bas automatiquement pendant le démarrage processus.	LCD/LED et ronfleur volonté être actif pou 3 secondes et puis complètement éteint.	La tension de la batterie est aus faible	1. Recharger batterie .2. Remplacer batterie .
Non réponse après le pouvoir sur .	Non indication.	1. Le batterie tension est loin trop bas .2. Polarité de la batterie est connecté renversé.	1. Vérifiez si piles et le câblage est bien connecté.2. Recharger batterie .3. Remplacer batterie .
Le réseau existe mais le travaux unitaires dans batterie mode.	Tension d'entrée est affiché comme 0 sur le Écran LCD et vert DIRIGÉ est clignotant.	Protecteur d'entrée est déclenché	Vérifiez si le disjoncteur AC est trébuché et câblage AC est connecté Bien.
	Vert DIRIGÉ clignote.	Qualité insuffisante du courant alternatif. ( Rive ou Générateur )	1. Vérifiez si CA fils sont trop mince et / ou aussi long .2. Vérifiez si générateur ( si appliqué) fonctionne Bien ou si Plage de tension d'entrée paramètre est correct. (→A ppareil UPS)
	Vert DIRIGÉ clignote.	Ensemble « Solaire » Premier « comme le priorité de la source d sortie.	Changer la source de sortie priorité à L'utilité avant tout.
Lorsque le unité est allumé, interne le relais est allumé et s'éteint à plusieurs reprises.	Écran LCD et LED clignotent	La batterie est déconnecté.	Vérifiez si fils de batterie sont bien connecté.
Ronfleur bips en continu et rouge DIRIGÉ est sur .	Faute code 07	Erreur de surcharge. Le onduleur est en surcharge 110% et temps est en haut .	Réduire les connexions charger par éteindre certains équipement.
	Faute code 05	Sortie courte circuité.	Vérifiez si le câblage est connecté bien et supprimer anormal charger.
	Faute code 02	Température interne de l'onduleur composant est sur 100°C.	Vérifiez si le flux d'air de le l'unité est bloqué ou si la température ambiante est aussi haut .
	Faute code 03	La batterie est surchargé.	Retour à centre de réparation
		La tension de la batterie est trop haut.	Vérifiez si les spécifications e quantité de les piles sont rencontrer exigences.
	Faute code 22/06	Sortie anormale (tension de l'onduleur) ci-dessous que 190 Vca ou est plus haut que 260 Vca )	1. Réduire le charge connectée .2. Retour à réparation centre
	Faute code 08/09/15	Des composants internes sont tombés en panne.	Retour à centre de réparation
	Faute code 13	Surintensité ou une poussée.	Redémarrage le unité , si le une erreur se produit encore une fois, s'il vous plaît rever à centre de réparation.
	Faute code 14Un autre code d'erreur	Bus tension est aussi faible .
			Si les fils sont connecté Eh bien, s'il vous plaît retour à réparation centre.

Wifi Prise Guide d'installation rapide Pro

1. Schéma de principe du retrait et de l'installation de l'antenne sans fil

1.2 Ajouter un enregistreur de données

① Connectez-vous au compte et cliquez sur l'enregistreur de données bouton.Appuyez sur le bouton « + » en haut à droite

coin de la page du chargeur de données

② Selon les invites, saisissez le informations pour terminer l'ajout d'un enregistreur de données

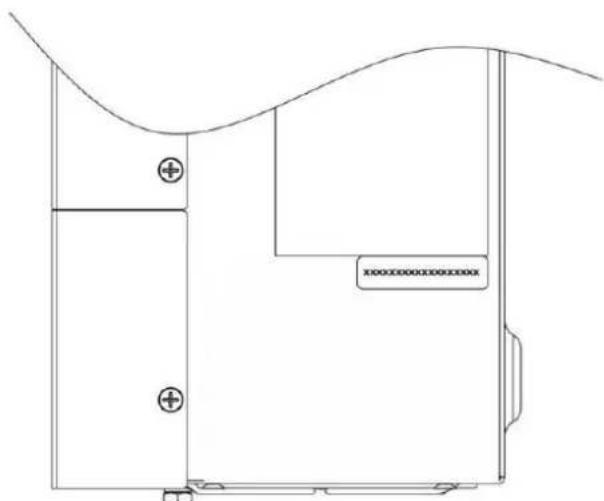

Le numéro PN est situé à côté de la appareil électroménager étiquette. (Mot de passe initial : 12345678 )

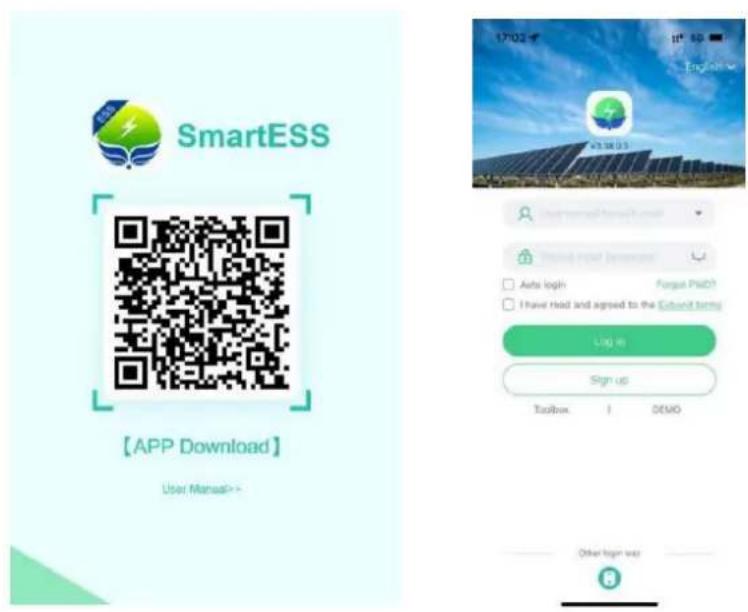

(1) Scannez le code QR et téléchargez l'application (iPhone App Store ; et téléphone Android) ;

(2) Ouvrez l'application, cliquez sur le bouton « Enregistrement » et sélectionnez « Téléphone mobile ». « Inscription » ou « Inscription par e-mail » ;

(3) Activez Bluetooth ou WiFi comme nécessaire.

SmartESS 【APP Download】 User Manual>

2.2 Bluetooth connecté au collecteur numérique

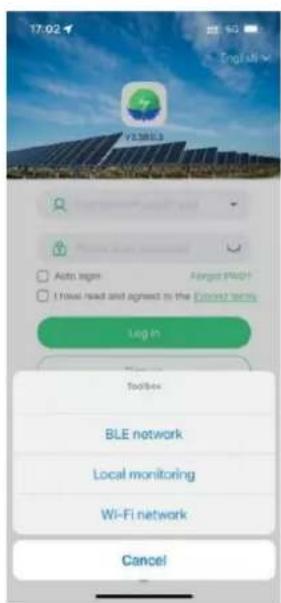

(1) Cliquez sur « Boîte à outils » et sélectionnez « Réseau BLE » ou « Wi-Fi » réseau" comme requis;

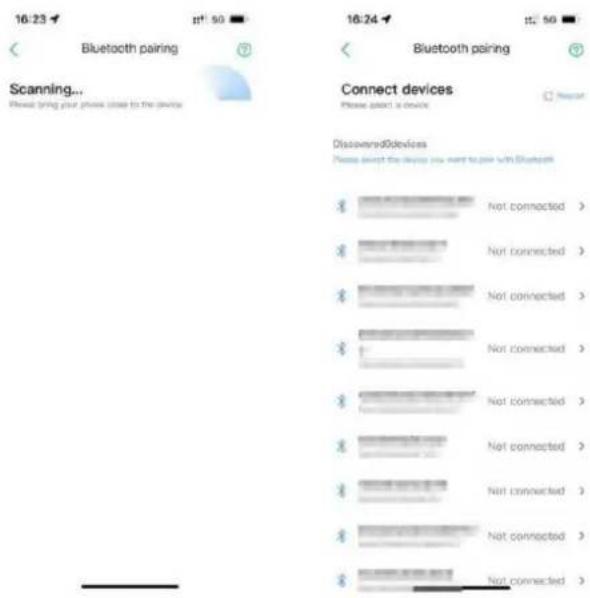

( 2 ) Si vous choisissez le réseau de distribution Bluetooth, vous analyserez automatiquement l'appareil à proximité

sur la page « Bluetooth Pairing », recherchez le PN correspondant au collecteur numérique, et "Connector".

3.3 Mise en réseau Paramètres

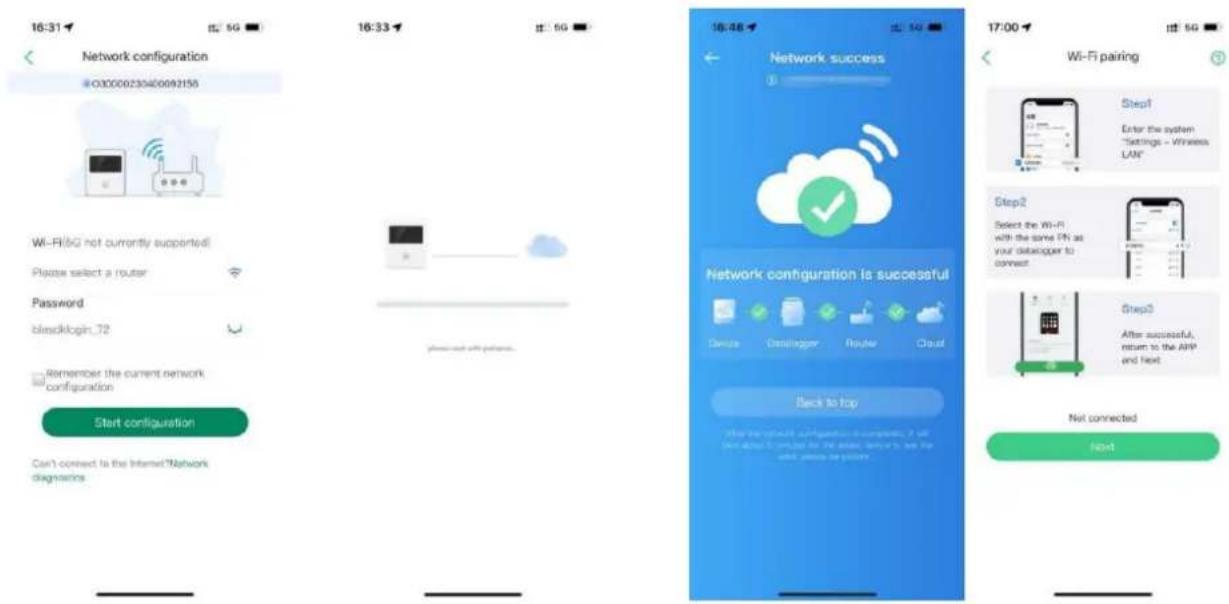

(1) Sélectionnez le WiFi 2,4G correspondant en fonction des invites, remplissez le mot de passe et cliquez "Commencer « Connexion au réseau » ; invite sur la page de référence de l'application du réseau de distribution WiFi.

Importé à Australien : SIHAO PTY SARL, 1 ROKEVA BOIS DE RUE NSW 2122 Australie

Importé à États-Unis : Sanven Technologie Ltée . , suite 250 , 9166

Anaheim lieu, Rancho cucamonga, CA 91730

EC

REP

E- crossstu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Support technique et Certificat de garantie électronique www.vevor. avec /support

VEVOR®

TOUGH TOOLS, HALF PRICE
