EM3500-24L - Inversor solar Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Inversor solar híbrido
Marca	Vevor
Modelo	EM3500-24L
Potencia nominal	3500 VA / 3500 W
Tensión de entrada CA	230 Vca (50/60 Hz)
Tensión de salida CA	230 Vca ±5% (sinusoidal pura)
Tensión de entrada PV máx.	500 Vcc
Rango MPPT PV	60 Vcc - 500 Vcc
Tensión de batería nominal	24 Vcc
Corriente de carga máx. (PV+CA)	100 A
Dimensiones (P x L x H)	438 x 295 x 105 mm
Peso neto	6,2 kg
Rango de temperatura de funcionamiento	-10 °C a 55 °C
Humedad de funcionamiento	5 % a 95 % (sin condensación)
Pantalla	Pantalla LCD retroiluminada
Comunicación	RS485, WiFi (antena incluida)
Protecciones	Sobrecarga, cortocircuito, sobrecalentamiento, sobretensión, subtensión de batería, inversión de polaridad
Mantenimiento	Limpiar con un paño seco; verificar las conexiones periódicamente
Reparabilidad	Contactar a un profesional calificado; ninguna pieza reparable por el usuario
Garantía	Garantía del fabricante (ver condiciones en vevor.com/support)

Preguntas frecuentes - EM3500-24L Vevor

¿Cómo instalar el inversor Vevor EM3500-24L?

Fije el aparato sobre una superficie no combustible, verticalmente. Respete las distancias de ventilación. Conecte primero la batería con un disyuntor, luego la entrada CA, la salida CA y finalmente los paneles solares. Todo el cableado debe ser realizado por un electricista calificado.

¿Qué tipo de batería usar con este inversor?

Use una batería de plomo-ácido (AGM, GEL, inundada) o de litio compatible, con una tensión nominal de 24 V. La capacidad recomendada es de al menos 100 Ah. Para el litio, debe configurar el tipo de batería en el programa 05.

¿Cómo ajustar la prioridad de las fuentes de alimentación?

Presione la tecla ENTER durante 3 segundos para ingresar al modo de configuración. Use las flechas para seleccionar el programa 01. Elija entre Red primero, Solar primero o Prioridad SBU (solar, batería, red). Confirme con ENTER.

¿Qué hacer si la pantalla LCD no muestra nada?

Verifique que la batería esté correctamente conectada y que su tensión sea suficiente (al menos 23 V para arrancar). Asegúrese de que la polaridad esté respetada. Si el problema persiste, recargue o reemplace la batería.

¿Cómo conectar paneles solares?

Conecte los paneles en serie para alcanzar una tensión MPPT entre 60 V y 500 V. Respete la polaridad y use un disyuntor CC entre los paneles y el inversor. La potencia total de los paneles no debe exceder 4000 W para este modelo.

¿Qué significa el código de error 07 en la pantalla?

El código 07 indica una sobrecarga: el inversor ha funcionado al más del 110% de su potencia nominal durante demasiado tiempo. Reduzca la carga conectada o apague algunos dispositivos.

¿Puedo usar el inversor sin paneles solares?

Sí, el inversor funciona como un simple convertidor batería/CA y cargador de red. Los paneles solares son opcionales para la producción de energía renovable.

¿Cómo configurar la tensión de carga para una batería de litio?

En el programa 05, seleccione LIB (litio sin comunicación) o LI2 para Pylontech. Ajuste la tensión de carga en bulto (programa 26) según las especificaciones del BMS, generalmente 0,5 V por debajo de la tensión máxima de carga.

¿Qué hacer si el inversor cambia constantemente a modo batería mientras la red está presente?

Verifique el programa 01: si está seleccionado Solar primero o Prioridad SBU y la batería está suficientemente cargada, el inversor puede priorizar la batería. Cambie a Red primero si desea usar la red como prioridad. Verifique también el umbral de retorno a la red (programa 12).

¿Cómo limpiar y mantener el inversor?

Desconecte todas las fuentes de alimentación antes de limpiar. Use un paño seco y suave para quitar el polvo de la carcasa y la pantalla. Nunca use líquidos. Verifique periódicamente las conexiones y los ventiladores.

MANUAL DE USUARIO EM3500-24L Vevor

2). Proceso de instalación

Soporte técnico y certificado de garantía electrónica

Seguimos comprometidos a proporcionarle herramientas a precios competitivos.

"Ahorre la mitad", "la mitad del precio" o cualquier otra expresión similar utilizada por nosotros solo representa una

estimación de los ahorros que podría obtener al comprar ciertas herramientas con nosotros en comparación con importantes

marcas reconocidas y no significa necesariamente cubrir todas las categorías de herramientas que ofrecemos. Usted

es amablemente recordado a verificar cuidadosamente al realizar un pedido con nosotros si usted está

realmente ahorrando la mitad en comparación con las importantes marcas mencionadas.

MODELO: EM 3500 -24L / EM6200-48 litros

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita soporte técnico? Por favor, no dude en contactarnos:

Soporte técnico y certificado de garantía

electrónica www.vevor.

com/soporte

Este es el manual de instrucciones original. Por favor, lea todo el manual de instrucciones cuidadosamente antes de operar. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto deberá estar sujeta al

Producto recibido. Por favor, perdone que no le hayamos informado de nuevo. Si hay alguna actualización de tecnología o software en nuestro producto, se lo comunicaremos.

Advertencia - Para reducir el riesgo de lesión , usuario o leer manual de instrucciones con cuidado.

Este El producto está sujeto a la disposición de Europa Directiva 2012/1/ CE . La símbolo demostración a caballito papelera cruzadoa través de indica que el producto requiere separado recl recopilación en el europeo unión. Esto se aplica al produ y todos los accesorios marcado con esto símbolo. product marcado como semejante puede no ser descartado con no doméstico desperdiciar, pero debe ser tomado a a recopila punto para reciclaje eléctrico y dispositivos electronicos

ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA

El producto se utiliza en combinación con una fuente de energía permanente (batería). Incluso si el equipo está apagado, puede ocurrir un voltaje eléctrico peligroso en los terminales de entrada y/o salida. Siempre apague la alimentación de CA y desconecte la batería antes del mantenimiento. El producto no contiene piezas reparables por el usuario. No retire el panel frontal y no ponga el producto en funcionamiento a menos que todos los paneles estén colocados. Todo el mantenimiento debe ser realizado por personal calificado.

Nunca use el producto en lugares donde puedan ocurrir explosiones de gas o polvo. Consulte las especificaciones proporcionadas por el fabricante de la batería para asegurarse de que la batería sea adecuada para usar con este producto. Siempre se deben observar las instrucciones de seguridad del fabricante de la batería.

ADVERTENCIA: No levante objetos pesados sin ayuda. Instalación

Lea las instrucciones de instalación antes de comenzar las actividades de instalación. Este producto es un dispositivo de clase de seguridad I (provisto con un terminal de tierra por razones de seguridad). Es de CA.

Los terminales de entrada y/o salida deben estar provistos de una conexión a tierra ininterrumpida por razones de seguridad. Un punto de conexión a tierra adicional está situado en el exterior del producto. Si se sospecha que la protección de puesta a tierra está dañada, el producto debe ser retirado de

operación y evitar que se vuelva a poner en funcionamiento accidentalmente; contacte a un profesional de mantenimiento calificado.

Asegúrese de que los cables de conexión estén provistos de fusibles y disyuntores. Nunca reemplace un dispositivo de protección por un componente de un tipo diferente. Consulte el manual para la pieza correcta.

Compruebe antes de encender el dispositivo si el voltaje disponible se ajusta a los ajustes de configuración del producto como se describe en el manual.

Asegúrese de que el equipo se use en las condiciones de funcionamiento correctas. Nunca lo opere en un ambiente húmedo o polvoriento.

Asegúrese de que siempre haya suficiente espacio libre alrededor del producto para ventilación y que las aberturas de ventilación no estén bloqueadas.

Instale el producto en un ambiente resistente al calor. Asegúrese de que no haya productos químicos, piezas de plástico, cortinas u otros textiles, etc. en el

vecindario inmediato del equipo.

Transporte y almacenamiento

Durante el almacenamiento o transporte del producto, asegúrese de que la red eléctrica y la batería estén desconectadas.

No se aceptará responsabilidad por daños en tránsito si el equipo no se transporta en su embalaje original.

Almacene el producto en un ambiente seco; la temperatura de almacenamiento debe estar en el rango de -10 °C a 50 °C.

Consulte el manual del fabricante de la batería para obtener información sobre transporte, almacenamiento, carga, recarga y desecho de la batería.

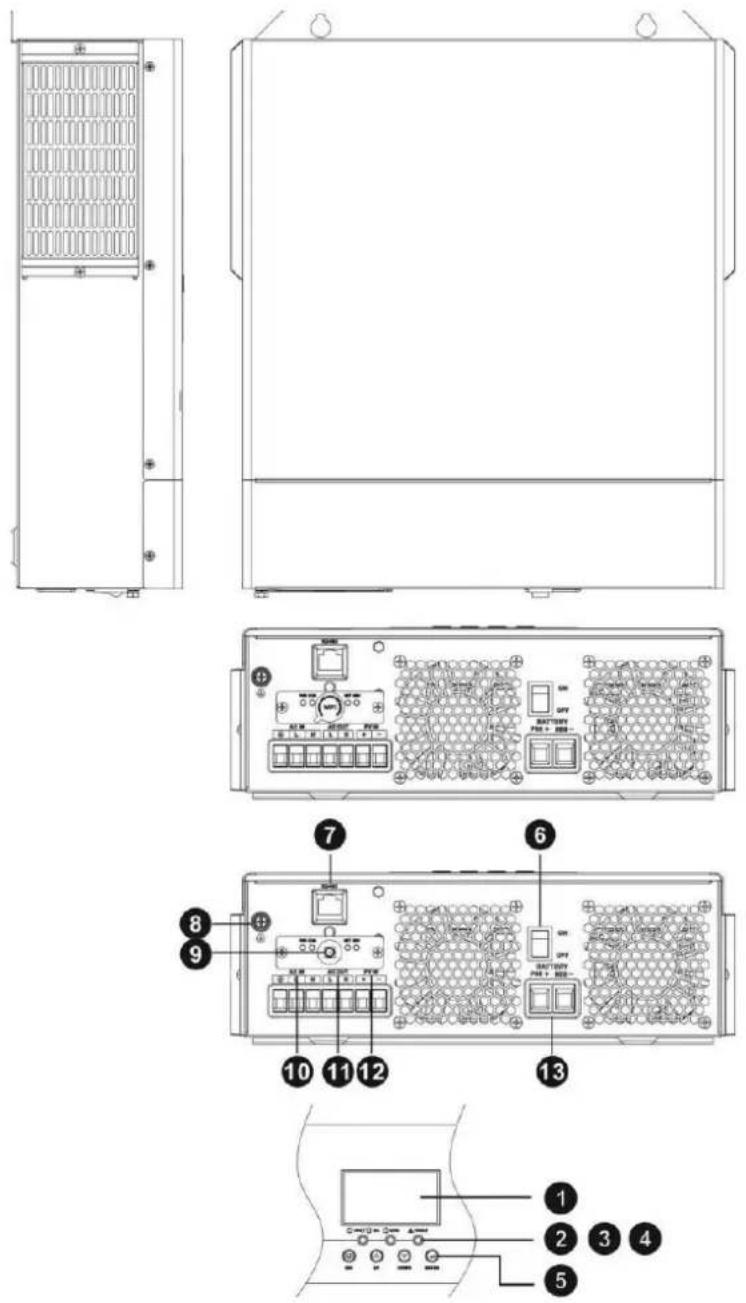

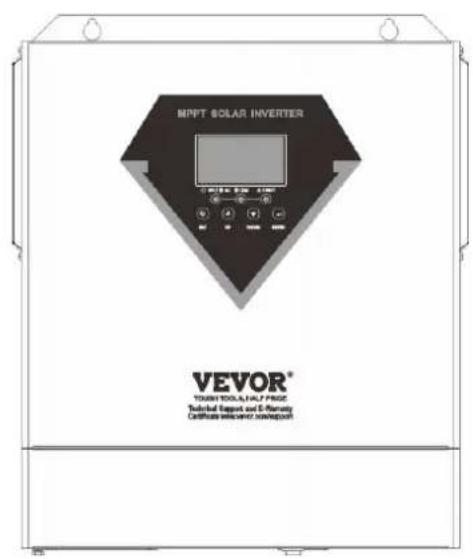

DESCRIPCIÓN GENERAL DEL PRODUCTO

1. Pantalla LCD
2. Indicador de estado
3. Indicador de carga
4. Indicador de falla
5. Botones de función
6. Interruptor de encendido/apagado
7. Comunicación RS 48
8. Toma de tierra
9. Puerto de antena Wi-Fi
10. Aporte de CA
11. Producción de CA
12. Aporte fotovoltaico
13. Aporte de batería

INSTALACIÓN

Desembalaje e inspección

Antes de la instalación, inspeccione la unidad. Asegúrese de que nada dentro del paquete esté dañado. Debería haber recibido los siguientes elementos dentro del paquete:

1. Unidad x1
2. Manual de usuario x1
3. Antena Wi-Fi x1

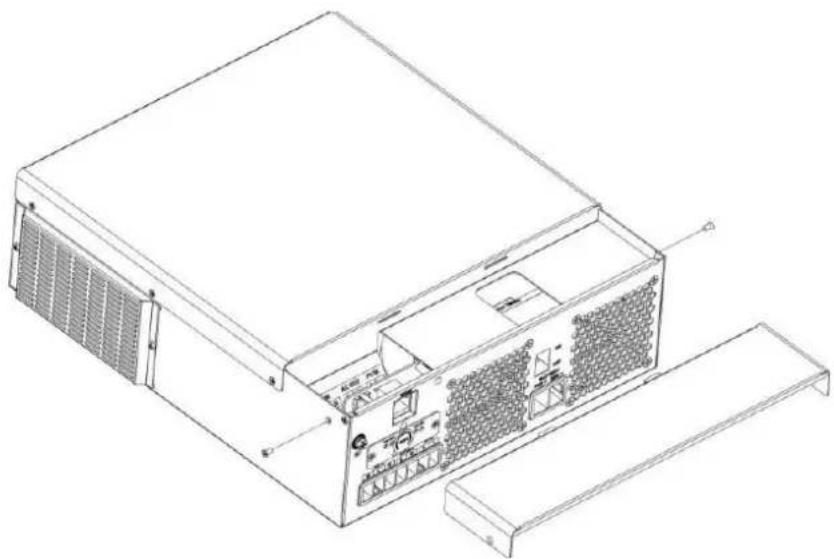

Preparación

Antes de conectar todos los cables, retire la cubierta inferior quitando dos tornillos como se muestra abajo.

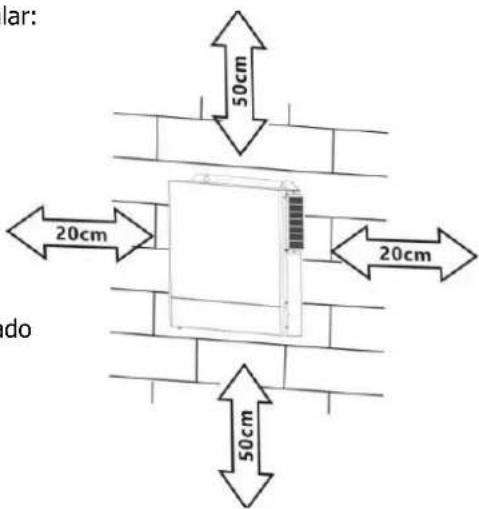

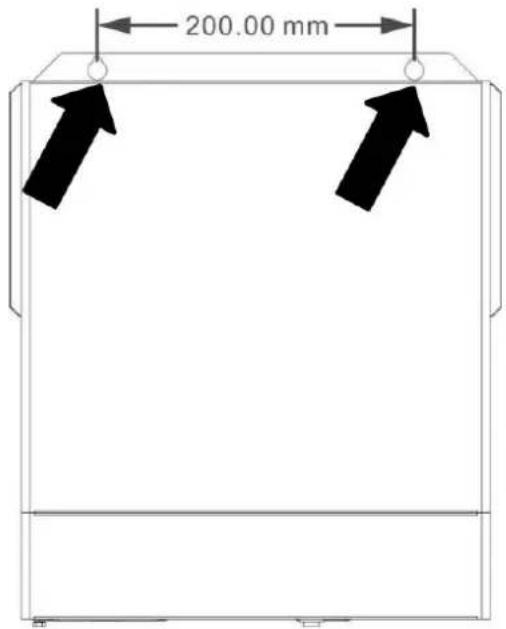

Montaje de la unidad

Considere los siguientes puntos antes de seleccionar dónde instalarla:

1. No montar el inversor sobre materiales de construcción inflamables.
2. Montar sobre una superficie sólida.
3. Instalar el inversor a la altura de los ojos para permitir que la pantalla LCD se lea en todo momento.
4. La temperatura ambiente debe estar entre 0°C y 55°C para asegurar un funcionamiento óptimo.
5. La posición de instalación recomendada es fijarlo a la pared verticalmente.
6. Asegúrese de mantener otros objetos y superficies como se muestra en el diagrama correcto para garantizar suficiente disipación de calor y tener suficiente espacio para quitar los cables.

ADECUADO PARA MONTAJE SOBRE HORMIGÓN O SOLAMENTE OTRAS SUPERFICIES NO COMBUSTIBLES.

Instale la unidad atornillando tres tornillos. Se recomienda usar tornillos M4 o M5.

Conexión de la batería

PRECAUCIÓN: Para un funcionamiento seguro y el cumplimiento de las normas, se solicita instalar un protector de sobrecorriente de CC independiente o un dispositivo de desconexión entre la batería y el inversor. Puede que no se solicite tener un dispositivo de desconexión en algunas aplicaciones; sin embargo, todavía se solicita tener instalada la protección contra sobrecorriente. Por favor, refiérase

al amperaje típico en la siguiente tabla como fusible requerido o tamaño del disyuntor.

Longitud de pelado:

¡ADVERTENCIA! Todo el cableado debe ser realizado por personal calificado.

¡ADVERTENCIA! Es muy importante para la seguridad del sistema y la operación eficiente usar el cable apropiado para la conexión de la batería. Para reducir el riesgo de lesiones, por favor use el cable recomendado apropiado, la longitud de pelado (L2) y la longitud de estañado (L1)

como se muestra a continuación.

Cable de batería recomendado, longitud de pelado (L2) y longitud de estañado (L1):

Modelo	Máximo Amperaje	Batería capacidad	Cable Tamaño	Cable mm2	L1 (mm)	yo 2 (mm)	Valor de par
1500W-24	70A	100 Ah	calibre 6 AWG	13.3	3	18	2~3 Nuevo México
2500W-24	100A	100 Ah	4 AWG	21.15	3	18	2~3 Nuevo México
Otro Modelos	137A	100 Ah	2 AWG	38	3	18	2~3 Nuevo México

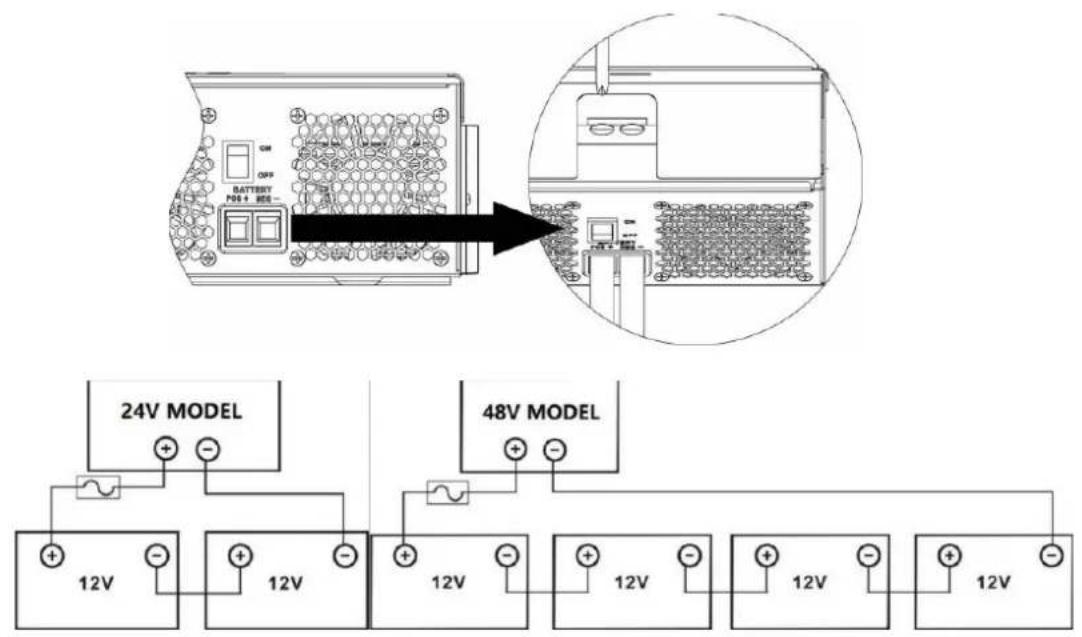

Siga los pasos a continuación para realizar la conexión de la batería:

1. Retire la funda aislante 18 mm para los cables positivo y negativo según la longitud de pelado recomendada.
2. Conecte todos los paquetes de baterías como lo requieran las unidades. Se sugiere usar la capacidad de batería recomendada.
3. Inserte el cable de la batería categóricamente en el conector de batería del inversor y asegúrese de que los pernos estén apretados con un par de apriete de 2-3 Nm. Asegúrese de que la polaridad en la batería y en el inversor/cargador sea correcta. Los cables de la batería están conectados correctamente y bien apretados, atornillados al conector de batería.

ADVERTENCIA: Choque PeligroLa instalación debe ser realizado con el debido cuidado a alto voltaje de la batería en se

iiPRECAUCIÓN!! Hacer No coloque nada entre el piso parte de la terminal inversor De contrario, El sobrecalentamiento puede ocurrir.iiPRECAUCIÓN!! Hacer No aplicar sustancia antioxidante en los terminales Antes de que los terminales estén Conectado firmemente.iiPRECAUCIÓN!! Antes Haciendo la final Conexión o cierre de CC corriente continua disyuntor/seccionador, Asegúrese de que el positivo (+) debe ser conectado a positivo (+) negativo (-) debe ser conectado a negativo (-).

Conexión de entrada/salida de CA

¡PRECAUCIÓN!! Antes de conectar a la fuente de alimentación de CA, por favor instale un interruptor automático de CA separado entre el inversor y la fuente de alimentación de CA. Esto asegurará que el inversor pueda ser desconectado de forma segura durante el mantenimiento y completamente protegido de sobrecorriente de la fuente de CA. La especificación recomendada del interruptor automático de CA es 50A.

¡PRECAUCIÓN!! Hay dos bloques de terminales con marcas "IN" y "OUT". Por favor, no conecte mal los conectores de entrada y salida.

¡ADVERTENCIA! Todo el cableado debe ser realizado por personal calificado.

¡ADVERTENCIA! Es muy importante para la seguridad del sistema y la operación eficiente usar el cable adecuado para la conexión de la fuente de CA. Para reducir el riesgo de lesiones, por favor, utilice el cable recomendado apropiado con el tamaño indicado a continuación.

Requisitos de cable sugeridos para cables de CA

Modelo	Indicador	Valor de par
1,5 KVA	calibre 12 AWG	1.4~ 1,6 Nm
2,5 KVA /3,5 KV	calibre 10 AWG	1.4~ 1,6 Nm
5,5 KVA /6,2 KVA	calibre 8 AWG	1.4~ 1,6 Nm

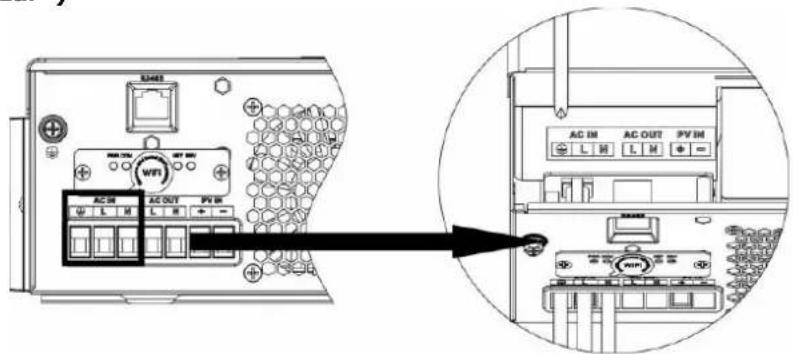

Siga los pasos a continuación para implementar la conexión de entrada/salida de CA:

1. Antes de realizar la conexión de entrada/salida de CA, asegúrese de abrir el protector de corriente continua o el desconectador primero.
2. Quite el aislamiento de la manga 10 milímetros para seis conductores. Y acorte la fase yo y el conductor neutral norte 3 milímetros.
3. Inserte los cables de entrada de CA de acuerdo a las polaridades indicadas en el bloque de terminales y apriete los tornillos de los terminales. Asegúrese de conectar el conductor de protección PE ( ) primero.

Tierra (amarillo - verde)

L→ LÍNEA (marrón o negro)

N→ Neutro (azul)

Asegúrese de que la fuente de alimentación de CA esté desconectada antes de intentar cablear la unidad.

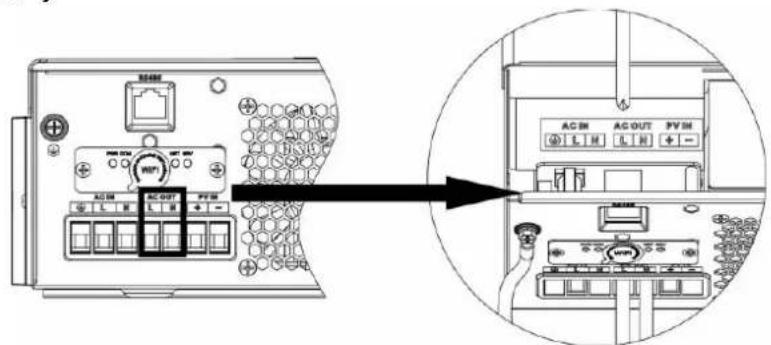

1. Luego, inserte los cables de salida de CA de acuerdo a las polaridades indicadas en el bloque de terminales y apriete los tornillos de los terminales. Asegúrese de conectar el conductor de protección PE (

(1) primero.

→ Tierra (amarillo -

verde) yo → LÍNEA (marrón

o negro)

N→ Neutro (azul)

1. Asegúrese de que los cables estén conectados de forma segura.

PRECAUCIÓN: Accesorios similares como el aire acondicionado requieren al menos 2~3 minutos para reanudar, porque se necesita tiempo suficiente para equilibrar el gas refrigerante dentro de los circuitos. Si ocurre una escasez de fuerza y se recupera en poco tiempo, causará daño a sus electrodomésticos conectados. Para evitar este daño, por favor consulte al fabricante del aire acondicionado si está equipado con función de retardo de tiempo antes de la instalación. De lo contrario, este inversor/cargador provocará una falla por sobrecarga y cortará la producción para proteger su aparato, pero a veces aún causa daño interno al aire acondicionado.

PRECAUCIÓN: Antes de conectarse a los módulos fotovoltaicos, instale por separado un interruptor automático de circuito de corriente continua entre el inversor y los módulos fotovoltaicos.

¡ADVERTENCIA! Todo el cableado debe ser realizado por personal calificado.

¡ATENCIÓN! Es muy importante para la seguridad del sistema y el funcionamiento eficiente utilizar el cable apropiado para la conexión del módulo fotovoltaico. Para reducir el riesgo de lesiones, se recomienda utilizar el tamaño de cable adecuado como se indica a continuación.

Modelo	Amperaje típico	Cable Tamaño	Esfuerzo de torsión
1,5 KVA	15A	calibre 12 AWG	1.4 ~ 1.6 NuevoMéjico
2,5 KVA	15A	calibre 12 AWG	1.4 ~ 1.6 NuevoMéjico
3,5 KVA	15A	calibre 12 AWG	1.4 ~ 1.6 NuevoMéjico
5,5 KVA	18A	calibre 12 AWG	1.4 ~ 1.6 NuevoMéjico
6,2 KVA	27A	calibre 12 AWG	1.4 ~ 1.6 NuevoMéjico

Selección del módulo fotovoltaico:

Al seleccionar los módulos fotovoltaicos adecuados, asegúrese de considerar los siguientes parámetros:

1. El voltaje de circuito abierto (Voc) de los módulos fotovoltaicos no debe exceder el voltaje máximo de circuito abierto de la formación fotovoltaica del inversor.
2. El voltaje de circuito abierto (Voc) de los módulos fotovoltaicos debe ser más alto que el voltaje mínimo de la batería.

Carga solar Modo
MODELO INVERSOR	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Máx. Voltaje de circuito abierto del conjunto fotovoltaico	500 CC
Matriz fotovoltaica Voltaje MPPT Rango	60 VCC ~500 VCC
Máx. CORRIENTE DE ENTRADA FOTOVOLTAICA	15A	15A	15A	18A	27A

Tomando los módulos fotovoltaicos de 450 Wp y 550 Wp como ejemplo. Después de considerar los dos parámetros anteriores, las configuraciones de módulo recomendadas se enumeran en la tabla a continuación.

Solar Panel Especificación . (eferencia) - 450 Wp - Vmp : 34,67 V - Diablillo : 13.82 - Tensión nomina : 41,25 V CC - ISC: 12,98 A	ENTRADA SOLAR	Q' ty de paneles	Total aporte fuerza	Inversor Modelo
	2 piezas en de serie	2 piezas	900 Yo	1,5 KVA - 6,2 KVA
	3 piezas en de serie	3 piezas	1.350 W
	4 piezas en de serie	4 piezas	1.800 W
	5 piezas en de serie	5 piezas	2.250 W
	6 piezas en de serie	6 piezas	2.700 W
	7 piezas en de serie	7 piezas	3.150 W
	8 piezas en de serie	8 piezas	3.600 W
	9 piezas en de serie	9 piezas	4.050 W
	10 piezas en de serie	10 piezas	4.500 W	5,5 KVA - 6,2 KVA
	11 piezas en de serie	11 piezas	4.950 W
	12 piezas en de serie	12 piezas	5.400 W
	6 piezas en de serie y 2 conjuntos e paralelo	12 piezas	5.400 W	6,2 KVA
	7 piezas en de serie y 2 conjuntos e paralelo	14 piezas	6.300 W
Solar Panel Especificación . (eferencia )- 550 Wp- Vmp : 42,48 V- Diablillo : 12,95A- Tensión nomina: 50,32 V CC- ISC: 13,70A	ENTRADA SOLAR	Q' ty de paneles	Total aporte fuerza	Inversor Modelo
	2 piezas en de serie	2 piezas	900 Yo	1,5 KVA - 6,2 KVA
	3 piezas en de serie	3 piezas	1.650 W
	4 piezas en de serie	4 piezas	2.200 W
	5 piezas en de serie	5 piezas	2.750 W
	6 piezas en de serie	6 piezas	3.300 W
	7 piezas en de serie	7 piezas	3.850 W
	8 piezas en de serie	8 piezas	4.400 W	5,5 KVA - 6,2 KVA
	9 piezas en de serie	9 piezas	4.950 W
	4 piezas en de serie y 2 conjuntos e paralelo	8 piezas	4.400 W	6,2 KVA
	5 piezas en de serie y 2 conjuntos e paralelo	10 piezas	5.500 W
	6 piezas en de serie y 2 conjuntos e paralelo	12 piezas	6.600 W

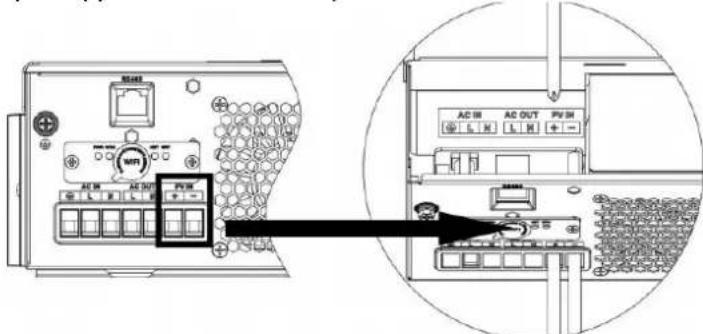

Conexión del cable del módulo fotovoltaico:

Siga los pasos a continuación para realizar la conexión del módulo fotovoltaico:

1. Quite el aislamiento del manguito 10 mm para los conductores positivo y negativo.
2. Compruebe la polaridad correcta del cable de conexión desde los módulos fotovoltaicos y los conectores de entrada fotovoltaica. Luego, conecte el polo positivo (+) del cable de conexión al polo positivo (+) del conector de entrada fotovoltaica. Conecte el polo negativo (-) del cable de conexión al polo negativo (-) del conector de entrada fotovoltaica.

1. Asegúrese de que los cables estén conectados de forma segura.

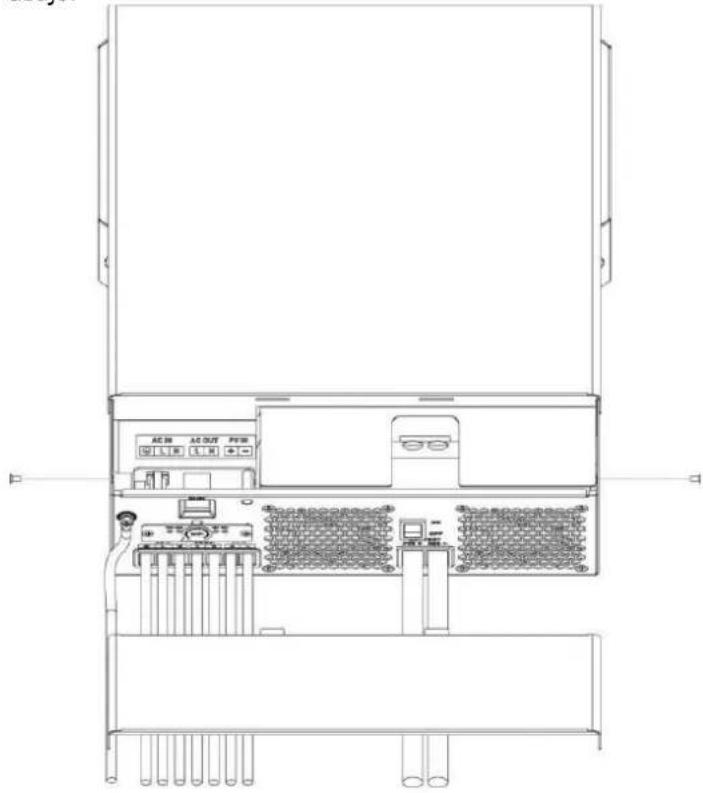

Montaje final

Después de conectar todos los cables, por favor, vuelva a colocar la tapa inferior atornillando los dos tornillos como se muestra abajo.

Una vez que la unidad haya sido instalada adecuadamente y las baterías estén conectadas correctamente, simplemente presione el interruptor de encendido/apagado (ubicado en el botón de la carcasa) para encender la unidad.

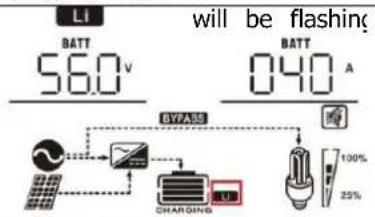

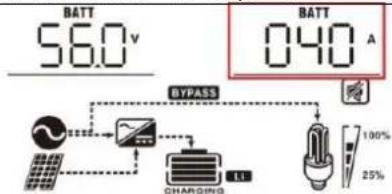

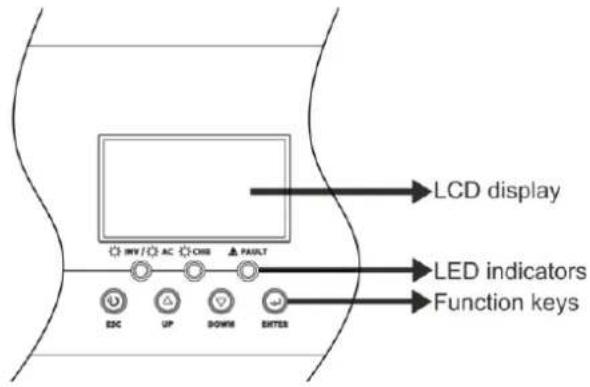

Panel de operación y visualización

El panel de funcionamiento y visualización, que se muestra en el cuadro de abajo, está en el panel frontal del inversor. Incluye tres indicadores, cuatro teclas de función y una pantalla LCD, que indican el estado operativo y la información de potencia de entrada/salida.

Indicador LED			Mensajes
AC/INV	Verde	Sólido En	Producción está encendido por utilidad en Línea modo.
		Brillante	Producción es motorizado por batería o Fotovolta en batería modo.
CHG	Verde	Sólido En	La batería está completamente cargada cargado.
		Brillante	La batería es cargando.
ΔFALLA	Rojo	Sólido En	Se produce una falla en el inversor.
		Brillante	produce una condición de advertencia en el inversor.

Teclas de función

Función Llave	Descripción
ESC	Para salir configuración modo
ARRIBA	Para ir a anterior selección
ABAJO	Para ir a próximo selección
INGRESAR	Para confirmar la selección en configuración modo o ingresar configuraciónmodo

Configuración de LCD

Después de presionar y mantener presionado el botón ENTER durante 3 segundos, la unidad entrará en el modo de configuración. Presione el botón "ARRIBA" o "ABAJO" para seleccionar los programas de configuración. Luego, presione el botón "ENTER" para confirmar la selección o el botón ESC para salir.

Programas de configuración:

Programa	Descripción	Opción seleccionable
01	Fuente de salida Prioridad: A configurar potencia de carga fuente prioridad	Utilidad primero ( por defecto )	La empresa de servicios públicos proporcionará fuerza a el carga como primero prioridad.Solar y La energía de la batería Proporcionar energía a el cargas soloCuando utilidad fuerza es no disponible.
		La energía solar primero	Energía solar proporciona poder para Las cargas como primero prioridad .Si la energía solar es no suficient poder todo conectado cargas,La energía de la batería se suministrará fuerza Las cargas al mismo tiempo .Utilidad proporciona poder al cargas Sólo cuando cualquiera condición sucede:- Energía solar es no disponible- El voltaje de la batería cae a cualquiera de los dos voltaje de advertencia de nivel bajo o El escenario punto en programa 12.
		Unidad de negocio especial prioridad	Energía solar proporciona poder para Las cargas como primero prioridad .Si la energía solar es no suficient a poder todo conectado cargas, batería La energía abastecerá poder al cargas en el mismo tiempo.Utilidad proporciona poder al cargas Sólo cuando el voltaje de la batería Gotas a ya sea voltaje de advertencia de nivel bajo o el configuración punto en programa 12.

La energía solar se carga primero y luego alimenta las cargas.

Si la energía solar no es suficiente para alimentar todas las cargas conectadas, la energía de la red eléctrica suministrará energía a las cargas al mismo tiempo.

			Si la energía solar es suficiente con todo conectado cargas y cargabatería, la energía solar podría retroalimentación a la redSi la energía solar es nosuficiente a poder todoconectado cargas, utilidad Laenergía abastecerá poder alcargas en el mismo tiempo.
02	Carga máximaactual: Para configurar el total corriente de cargapara solar y utilidad cargadores.Corriente de carga máxima= utilidadcorriente decarga + solarcorriente de carga)	60A (por defecto)	Si se selecciona, carga aceptableEl rango actual será ser de Máx.CA corriente de carga a Cargamáximaactual de ESPECULACIÓN , pero élno debería ser menor que lacorriente de carga de CA(programa 11 )
03	Entrada de CA Voltajerango	Electrodomésticos(predeterminado)	Si se selecciona, entrada de CAaceptable rango de voltajevoluntad ser dentro90-280 VCA .
		Unión Postal Universal	Si se selecciona, entrada de CAaceptableVoltaje el rango seráestar dentro 170-280 VCA .
		Generador	Si se selecciona, voltaje deentrada de CA aceptable rangovoluntad ser dentro 170- 280 VCA y compatible congeneradores .Nota: Porque los generadores sorinestable, tal vez elproducción de El inversor seráinestable también.
05	Tipo de batería	Asamblea General Anual(por defecto)	InundadoOSFLD
		Definido por el usuario	Si Se selecciona “Definido por elusuario”,voltaje de carga de la batería ybajo El voltaje de corte de CCpuede ser colocar Arriba enprograma 26,27 y 29.
			Apoyo PILÓN Estados Unidos 2000Protocolo
		Versión 3.5
			Comunicación estándarProtocolo inversor de forma proveedor
		Batería de litio sin comunicación	Si "LIB" es seleccionado, el tvalor predeterminado es apto para litiobatería sin comunicación voltaje de carga de la batería y bajo corriente continua El voltaje de corte puede Estar listo arriba en Programa 26,27 y 29.
06	Reinicio automático cuando sobrecarga ocurre	Deshabilitar reinicio	Habilitar reinicio (predeterminado)
07	Reinicio automático cuando encima se produce la temperatura	Deshabilitar reinicio	Habilitar reinicio (predeterminado)
08	Voltaje de salida	220 V	230 V (por defecto)
		240 V
09	Frecuencia de salida	50 Hz (por defecto)	60 Hz
10	Auto derivación Cuando seleccionando "au o", si la red eléctrica fuerza es normal, lo hará automáticamente derivación, Incluso si el cambiar es apagado.	manual(predeterminado)	auto
11	Utilidad máxima cargando actual	30A (por defecto) Si se selecciona, el rango de corriente de carga aceptable ser dentro 2- Corriente máxima de carga de CA de ESPECULACIÓN.
12	Ajuste de voltaje punto volver a la utilidad fuente al seleccionar "SBU prioridad" o "Solar primero" en programa 01.	48 voltios modelos (programa 5 es no LIBRO):46 V defecto)Configuración rango es desde 44,0 V a 57,2 voltios para 48v modelo, pero el valor de ajuste máximo debe ser menor que el valor de programa13.48 voltios modelos (programa 5 es LIBRO):52 V (defecto)Configuración rango es desde 44,0 V a 57,2 voltios para 48v modelo, pero el valor de ajuste máximo debe ser menor que el valor de programa13.
		24 voltios modelos (el programa 5 es no LIBRO):23 defecto)Configuración rango es desde 22,0 V a 28,6 V para 24 vo modelo, pero El valor de ajuste máximo debe ser menor que el valor de programa13.24 voltios modelos (programa 5 es LIBRO):26 V (defecto)Configuración rango es desde 22,0 V a 28,6 V para 24 vo modelo, pero El valor de ajuste máximo debe ser menor que el valor de programa13.
13	Punto de ajuste de voltaje atrás A la batería modo cuando seleccionando “prioridad SBU” o “Primero la energía solar” en programa 01.	Batería completamente cargada (por defecto)	48 voltios modelos : Configuración rango es de 48 volt a lleno (el valor de programa 26-0,4 V) pero el valor de ajuste máximo debe ser más que el valor de Programa 12.24 voltios modelos : Configuración rango es de 24 volt a lleno (el valor de programa 26-0,4 V) pero el valor de ajuste máximo debe ser más que el valor de Programa 12.
16	Fuente del cargador prioridad : Para configurar cargador fuente prioridad	Si esto El inversor/cargador está funcionando En línea, En espera o Falla modo, la fuente del cargador puede ser programado como abajo:
		La energía solar primero	La energía solar se cargará batería como primero prioridad. La empresa de servicios públicos cobrará batería solo cuando energ solar es No disponible.
		Solar y Utilidad (por defecto)	Energía solar y La utilidad será cargar batería al mismo tiempo tiempo .
		Solo Solar	La energía solar será ser el solo fuente del cargador No materia utilidad es disponible o no.
		Si esto El inversor/cargador está funcionando en modo batería, sc solar energía puede cargar Batería. Solar La energía se cargará batería si está disponible y suficiente.
18	Zumbador modo	Modo 1 nd1	Zumbador silenciar
		Modo 2 nd2	Suena el timbre cuando el aporte cambios de fuente o allá es a advertencia específica o falla
		Modo 3 nd3	Suena el timbre cuando allá es a advertencia específica o falla
		Modo 4 (predeterminado) nd4	Suena el timbre cuando allá es a falla
19	Auto volver a pantalla predeterminada pantalla	Volver a los valores predeterminados mostrar pantalla (por defecto)	Si se selecciona, no asunto cómo usuarios cambiar la pantalla de visualización, él voluntad volver automáticamente a por defecto pantalla de visualización (Voltaje de entrada /voltaje de salida) después No botón se presiona para 1 minuto
		Estancia en última pantalla	Si se selecciona, la pantalla de visualización voluntad Manténgase al día pantalla usuario finalmente interruptores.
20	Control de luz de fondo	Luz de fondo encendida (por defecto)	Luz de fondo apagada 20 LOF
23	Sobrecarga derivación:Cuando está habilitado, el La unidad se transferirá a línea modo si se produce una sobrecarga en batería modo.	Desactivar bypass	Habilitar bypass (predeterminado)
25	Identificación de Modbus Configuración	Modbus IDENTIFICACIÓN Configuración Rango : 001 (predeterminado) ~247
26	Voltaje de carga a granel (CV Voltaje)	Si se autodefine está seleccionado En el programa 5, este progra poder ser colocar arriba. Pero el valor de ajuste debe ser más que o igualar el v del programa 27. Incremento de cada hacer clic es 0,1 V.24 voltios modelos (programa 5 es no Lib): Predeterminado V, configuración rango es de 24,0 V a 31,0 V,24 voltios modelos (programa 5 es Lib): Configuración predeterminada 28,2 V rango es desde 24,0 V a 29,0 V,48 voltios modelos (programa 5 es no Lib): Predeterminado V, configuración rango es de 48,0 V a 62,0 V,48 voltios modelos (programa 5 es Lib): Configuración predeterminada 56,4 V rango es desde 48,0 V a 58,0 V.
27	Carga flotante Voltaje	Si se autodefine está seleccionado En el programa 5, este programa poder ser colocar arriba.24 voltios modelos (programa 5 es no Lib)predeterminado configuración: Ajuste de 27,0 V rangoes de 24,0 V a el valor de programa 26 24 voltios modelos (el programa 5 es Lib) predeterminado configuración: Configuración 28.2.0V rango es de 24,0 V a el valor de programa 2648 voltios modelos (el programa 5 es no Lib)predeterminado configuración: Ajuste de 54,0 V rangoes de 48,0 V a el valor de programa 26 48 voltios modelos (el programa 5 es Lib) predeterminado configuración: Ajuste 56.4.0V rango es de 48,0 V a el valor de programa 26
29	Bajo corriente continua voltaje de corte	Si se autodefine está seleccionado En el programa 5, este progra poder ser colocar arriba. El valor de ajuste debe ser menos qu el valor de programa12.Incremento de cada hacer clic es 0,1 V. Bajo corriente continua cortar Voltaje voluntad ser fijado para establecer valor No importa qué porcentaje de carga es conectado.24 voltios modelos predeterminado (programa 5 es no LIBRO) configuración: Configuración 21.0v rango es de 20,0 V a 27,0 V24 voltios modelos predeterminado (programa 5 es LIB) configuración: Ajuste de 25,0 V rango es de 20,0 V a 27,0 V48 voltios modelos predeterminado (programa 5 es no LIBRO) Ajuste: Ajuste de 42,0 V rango es de 40,0 V a 54,0 V48 voltios modelos predeterminado (programa 5 es LIB) configuración: Ajuste de 50,0 V rango es de 40,0 V a 54,0 V
		Automáticamente (predeterminado):32 AUT	Si se selecciona, el inversor juzgará esto tiempo de carga automáticamente.

32	Tiempo de carga masiva (CV escenario)			El escenario rango es de 5 mín.900 min . Incremento de cada h clic es5 mín.
		Si " USO " es seleccionado en programa 05, este programa pod colocar arriba .

33	Ecualización de batería	Ecualización de batería	Desactivación de la ecualización de la batería (por defecto)
		Si "Inundado" o "Definido por el usuario" es seleccionado en Programa 05, este programa poder ser colocar arriba.
34	Ecualización de batería Voltaje	24 voltios modelos predeterminado (programa 5 es no Configura de Lib) es 29,2 V.Configuración rango es de flotante Voltaje ~ 31V. Incremento de cada clic es 0,1 V.24 voltios modelos predeterminado (programa 5 es Configuración de Lib) es 29,2 V. Rango de ajuste es de flotant Voltaje ~29 V. Incremento de cada hacer clic es 0,1 V.48 voltios modelos predeterminado (programa 5 es no Configura de Lib) es 58,4 V.Configuración rango es de flotante Voltaje ~ 62 voltios. Incremento de cada clic es 0,1 V.48 voltios modelos predeterminado (programa 5 es Configuración de Lib) es 58,4 V. Rango de ajuste es de flotant Voltaje ~ 58V. Incremento de cada hacer clic es 0,1 V.
35	Batería eucualizada tiempo	60 minutos (por defecto)[IMAGE]	Rango de ajuste es de 0 mín.a 900 minutos .
36	Batería eucualizada se acabó el tiempo	120 minutos (por defecto)[IMAGE]	Rango de ajuste es de 0min a 900 mín .
37	Intervalo de eucualización	30 días (predeterminado)[IMAGE]	Configuración rango es de 1 a 9 días .
39	Igualdad activado inmediatamente	Permitir[IMAGE]	Desactivar (por defecto)[IMAGE]
		Si igualdad función es activado en programa 33, este programa p estar configurado. Si "Se ha seleccionado "Habilitar" En esto programa, Es para activar batería igualdad inmediatamente y Pantalla LCD principal página voluntad muestra [IMAGE]. Sise selecciona "Deshabilitar", se cancelará la función de eucualización. hasta próximoEl tiempo de eucualización activado llega según el programa 37 ajEneste tiempo , " " voluntadno ser mostrado en Pantalla LCD principal página ..
			Desactivar activación automática (por defecto )
41	AutomáticoActivaciónpara litiobatería		Cuando Se selecciona elprograma 05 “LIX” como litiobatería y cuando elLa batería es No detectado, elunidad voluntad activaautomáticamente el litiobatería en a tiempo . Si tú deseactiva automáticamente el litiobatería , tú debe Reanudar elunidad .
42	Activación manual para litio batería		Predeterminado: deshabilitar la activación
			Cuando Se selecciona el programa 05 “Llx” como litio batería, cuando el La batería es no detectado, Si quieres Para activar el litio baterí en a tiempo , podrías seleccionado él.
43	Configuración del SOC punto volver a la utilidad fuente al seleccionar “SBU prioridad ” o Solar primero " en Programa 01		Predeterminado 50%, 5% ~ 50% Configurable, pero el mínimo configuración valor debe ser Más que el valor de programa 45.
44	Configuración del SOC punto volver a la batería modo al seleccionar “SBU prioridad ” o Solar primero " en Programa 01		Predeterminado 95%, 60%~100% Configurable
45	Bajo corriente continua cortar SOC		Predeterminado 20%, 3% ~ 30% Configurable, pero el máximo valor de ajuste debe ser menos que el valor de Programa 43.
46	Descarga máxima actual protección		Desactivado por defecto Desactivar descarga de corriente actual Función de protección
			Sólo disponible en Soltero modelo Cuando la utilidad está disponible él vueltas a utilidad modelo y descarga de la batería se detiene después de la descarga de la batería La corriente excedió el valor de ajuste. Cuando la utilidad es No disponible, advertencia ocurre y descarga de la batería dura Después de la batería descargar actual superó el valor de ajuste.
48	Activación con litio tiempo		Por defecto 6s; Colocar rango es A partir de 6 s a 300s.

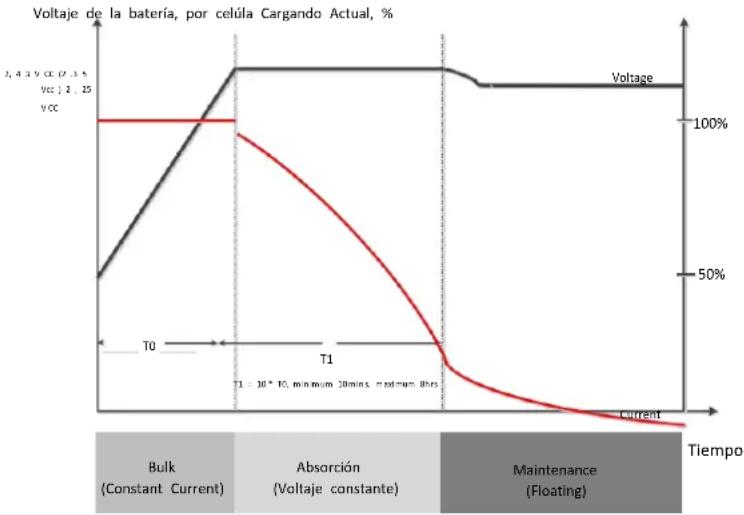

ECUALIZACIÓN DE BATERÍA

Función de ecualización: se agrega al controlador de carga para invertir los efectos negativos de la acumulación química, como la estratificación, una condición donde la concentración de ácido es mayor en la parte inferior de la batería que en la superior. La ecualización también ayuda a eliminar los cristales de sulfato que podrían haberse acumulado en las placas. Si no se controla, esta condición, llamada sulfatación, reducirá la capacidad general de la batería. Por lo tanto, se recomienda ecualizar la batería periódicamente.

- Cómo aplicar la función de ecualización

Primero debe habilitar la función de ecualización de la batería en la configuración de la pantalla LCD, en el programa 33. Luego, puede aplicar esta función en el dispositivo mediante uno de los siguientes métodos:

1. Configurar el intervalo de ecualización en el programa 37.
2. Activar la ecualización inmediatamente en el programa 39.

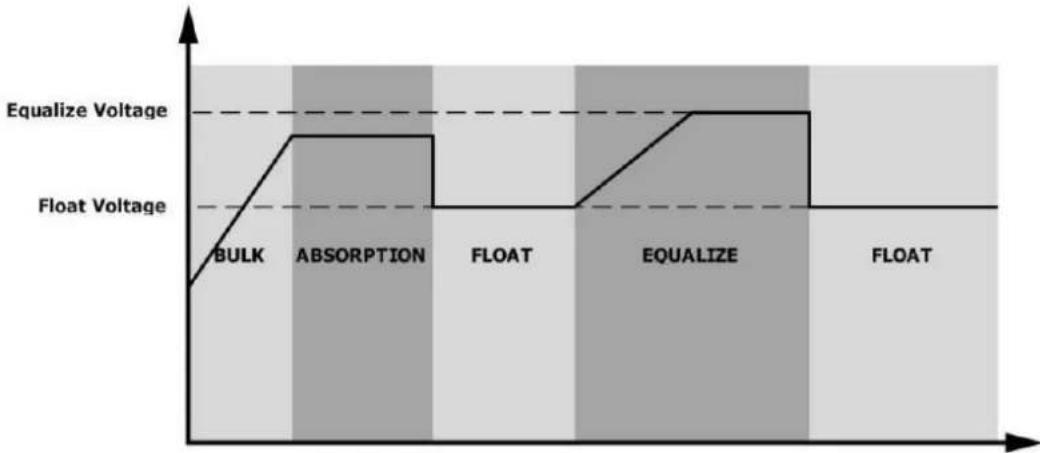

Cuándo ecualizar

En la etapa de flotación, cuando se alcanza el intervalo de ecualización configurado (ciclo de ecualización de la batería), o si la ecualización se activa inmediatamente, el controlador comenzará a ingresar en la etapa de ecualización.

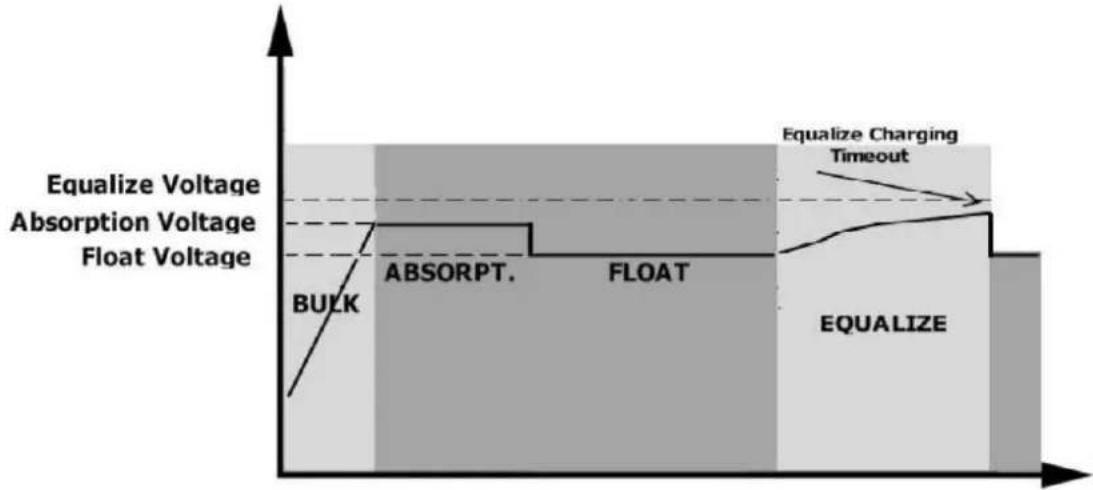

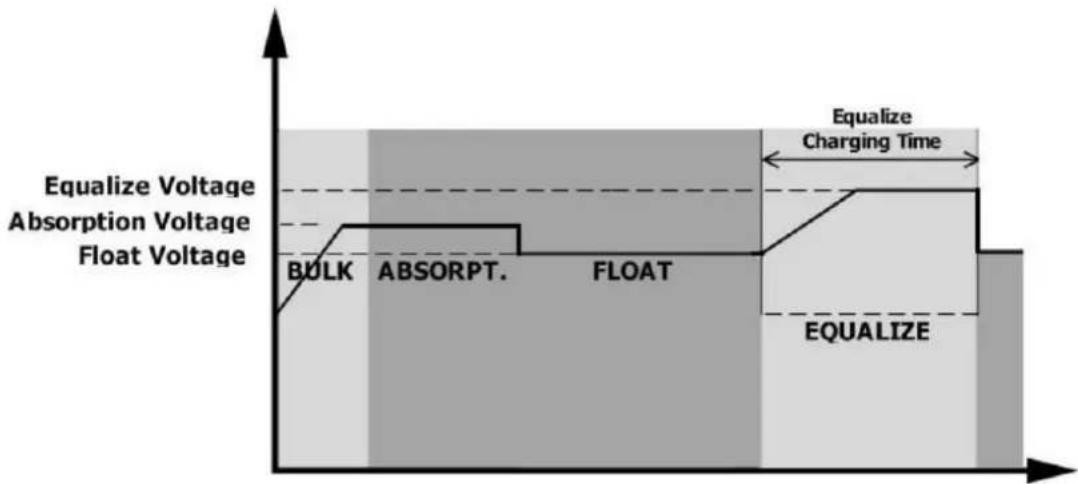

- Tiempo de carga de ecualización y tiempo de espera

En la etapa de ecualización, el controlador suministrará energía para cargar la batería tanto como sea posible hasta que el voltaje de la batería aumente al voltaje de ecualización de la batería. Luego, se aplica una regulación de voltaje constante para mantener el voltaje de la batería en el voltaje de ecualización de la batería. La batería permanecerá en la etapa de ecualización hasta que se alcance el tiempo de ecualización configurado.

Sin embargo, en la etapa de ecualización, cuando el tiempo de ecualización de la batería ha expirado y el voltaje de la batería no ha alcanzado el punto de voltaje de ecualización de la batería, el controlador de carga extenderá el tiempo de ecualización de la batería hasta que el voltaje de la batería alcance el voltaje de ecualización de la batería. Si el voltaje de la batería es aún más bajo que el voltaje de ecualización de la batería cuando se agota el tiempo de ecualización configurado, el controlador de carga detendrá la ecualización y volverá a la etapa de flotación.

CONFIGURACIÓN PARA BATERÍA DE LITIO Conexión de la batería de litio

Si elige una batería de litio para el inversor, solo puede usar la batería de litio que hemos configurado. Hay dos conectores en la batería de litio: el puerto RS485 del BMS y el cable de alimentación.

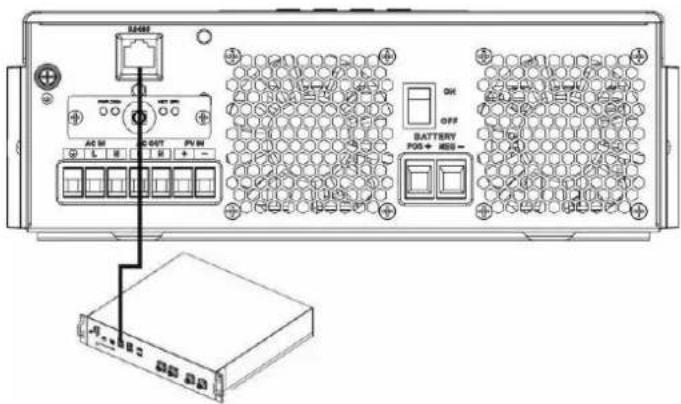

Siga los pasos a continuación para realizar la conexión de la batería de litio:

1). Arme el terminal de la batería según el cable de batería recomendado y el tamaño del terminal (igual que para plomo-ácido; consulte la sección Conexión de la batería de plomo-ácido para más detalles).

2) Conecte el extremo del puerto RS485 de la batería al puerto de comunicación RS485 del inversor.

Figura 1

Batería de litio: comunicación y configuración

Si elige una batería de litio, asegúrese de conectar el cable de comunicación BMS entre la batería y el inversor. Este cable de comunicación entrega información y señales entre la batería de litio y el inversor. Esta información se lista a continuación:

- Reconfigurar el voltaje de carga, la corriente de carga y el voltaje de cierre de descarga de acuerdo con los parámetros de la batería de litio.

El inversor inicia o detiene la carga según el estado de la batería de litio.

Conecte el extremo RS485 de la batería al puerto de comunicación RS485 del inversor.

Asegúrese de que el puerto RS485 de la batería de litio se conecta al inversor pin a pin. El cable de comunicación está dentro del paquete y la asignación de pines del puerto RS485 del inversor se muestra a continuación:

Alfiler número	RS485Puerto
PIN 1	RS485 -B
PIN 2	RS485 -A
PIN 7	RS485 -A
PIN 8	RS485 -B

Configuración de LCD

Después de conectarse, necesita finalizar y confirmar algunas configuraciones como sigue:

1) Seleccionar el Programa 05 como tipo de batería de litio. 2) Confirmar el valor de configuración de los Programas 41/42/43/44/45.

Nota: Los Programas 43/44/45 solo están disponibles con comunicación exitosa; reemplazarán la función de los Programas 13/12/29. Al mismo tiempo, los Programas 13/12/29 dejan de estar disponibles.

Pantalla LCD

Si la comunicación entre el inversor y la batería es exitosa, hay alguna información mostrada en la pantalla LCD como sigue:

Artículo	Descripción	Pantalla LCD
1	Comunicación exitosa icono
2	Máximo de litio voltaje de carga de la ba	Máximo de litio El voltaje de carga de la batería es 56,0 V.
3	Máximo de litio cargando la batería actual	Máximo de litio cargando la batería La corriente es 40A.
4	Litio Está prohibido descargar la batería.	Liparpadeará una vez cada 1 segundo
5	Litio Está prohibido cargar la batería	Liparpadeará una vez cada 2 segundo
6	Litio batería SOC (%)	Litio batería SOC Tiene 63 AH y 60%

Configuración para la batería de litio PYLON US2000

1). Configuración de la batería de litio Pylontech US2000:

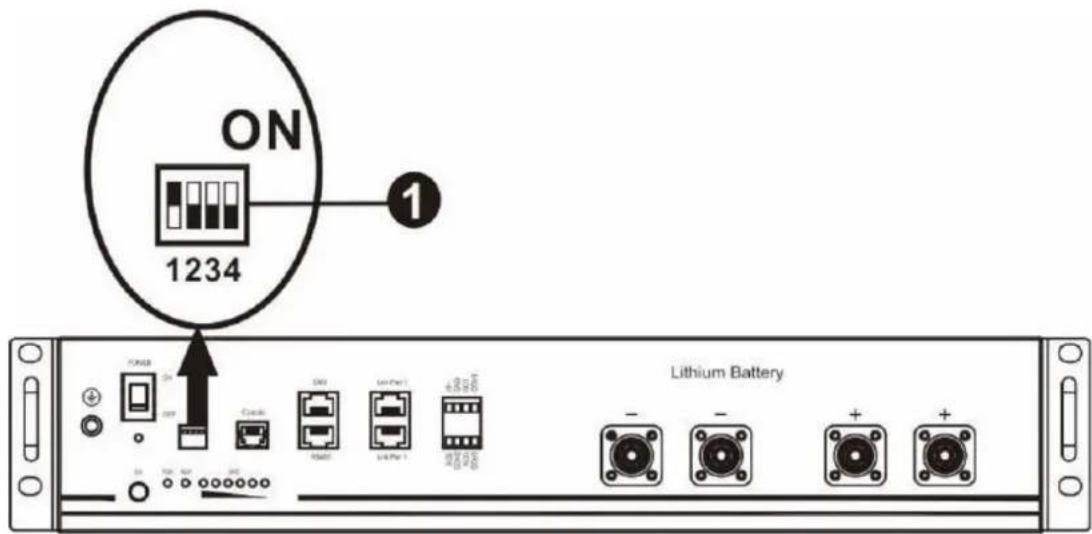

Configuración de interruptores DIP: Hay 4 interruptores DIP que configuran diferentes velocidades de baudios y el grupo de baterías. Si la posición del interruptor se cambia a la posición "APAGADO", significa "0". Si la posición del interruptor se cambia a la posición "EN", significa "1".

Los interruptores 2, 3 y 4 están reservados para el grupo de baterías.

Los interruptores 2, 3 y 4 encienden el maestro de batería (primera batería) y deben colocarse arriba o cambiar el grupo. NOTA: "1" es la posición superior y "0" es la posición inferior.

2). Proceso de instalación

Paso 1. Use el cable RS485 para conectar el inversor y la batería de litio como se muestra en la Figura 1.

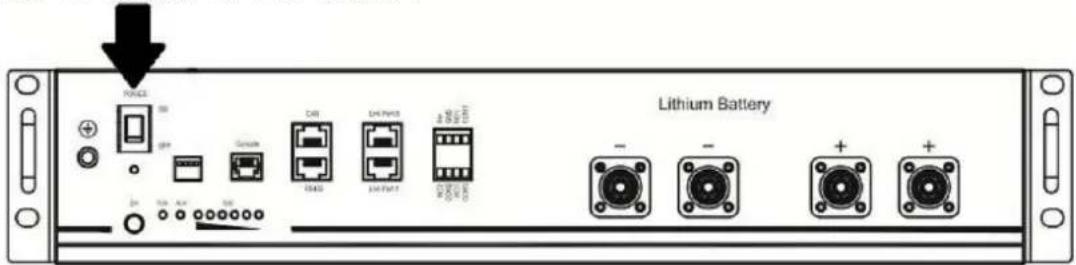

Paso 2. Encienda la batería de litio.

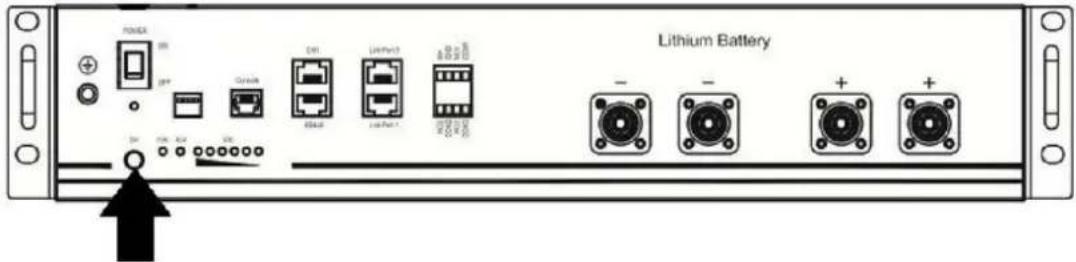

Paso 3. Mantenga presionado durante más de tres segundos para iniciar la batería de litio, la producción de energía está lista.

Paso 4. Encienda el inversor.

Paso 5. Asegúrese de seleccionar el tipo de batería como "Li 2" en el programa 5 de la pantalla LCD.

Si la comunicación entre el inversor y la batería es exitosa, el icono de batería Li en la pantalla LCD se iluminará.

Configuración para batería de litio sin comunicación

Esta sugerencia se utiliza para aplicaciones de batería de litio y para evitar la protección del sistema de gestión de batería de litio sin comunicación. Por favor, complete la configuración de la siguiente manera:

1. Antes de comenzar la configuración, debe obtener la especificación del sistema de gestión de batería:

A. Voltaje máximo de carga B. Corriente máxima de carga C. Voltaje de protección de descarga

1. Establecer el tipo de batería como "LIBRO"

05	Tipo de batería	Asamblea General Anual (por defecto)	InundadoOS Fld
		Definido por el usuario	Si Se selecciona “Definido por el usuario”, batería voltaje de carga y bajo Corte de CCVoltaje poder ser colocar arriba en programa 26, 27 y 29.
		Batería de litio sin comunicación	Si Se selecciona “LIB”, el batería predeterminada valor es apto para litio batería sin Voltaje de carga de I. batería de comunicación y bajo Tensión de corte de CC poder ser configuración en programa 26,27 y 29.

carga máxima Voltaje de Batería de ion de litio de 0,5 V.

26

Voltaje de carga a granel (CV Voltaje)

Si se autodefine se selecciona en programa 5, este programa po ser colocararriba. Pero el valor de configuración debe ser más que o igual valor del programa 27. Incremento de cada hacer clic es 0,1 V. 24 voltios modelos : predeterminado 28,2 V, configuración rango es de 24,0 V a 30,0 V , 48 voltios modelos : Configuración predeterminada 56,4 V rango es de 48,0 V a 62,0 V.

1. Establecer flotante cargando Voltaje como C.V. Voltaje.

27

Carga flotante Voltaje

Si se autodefine se selecciona en Programa 5, este programa poder ser colocar arriba.24 voltios modelos por defecto configuración : 27,0 VConfiguración rango es desde 24,0 V a el valor de programa 26 48 voltios modelos por defecto configuración : 54,0 VConfiguración rango es desde 48,0 V a el valor de programa 26

1. Establecer Voltaje de corte de CC bajo ≥voltaje de protección de descarga de BMS + 2 V.

29

Bajo corriente continua voltaje de corte

Si se autodefine se selecciona en programa 5, este programa po ser colocar arriba. El valor de ajuste debe ser menor que el va de programa12.Incremento de cada hacer clic es 0,1 V. Bajo corriente continua cortar Voltaje voluntad ser fijado para establecer valor No No importa qué porcentaje de carga está conectado24 voltios modelos por defecto configuración : 21,0 VConfiguración rango es de 20,0 V a27,0 V 48 voltios modelos por defecto Ajuste : 42,0 VConfiguración rango es de 40,0 V a 54,0 V

1. Conjunto Corriente máxima de carga que debe ser menor que el Máximo cargando g actual d Sistema de gestión de activos.

02

Carga máxima actual: Para configurar el total corriente de carga para solar y utilidad cargadores.( Carga máxima actual = utilidad cargando actual + solar corriente de carga)

60A (por defecto)

rango de corriente de carga aceptable voluntad ser dentro 1- Máx . cargand actual de ESPECULACIÓN , pero él n debería ser menor que la corriente c carga de CA(programa 11 )

1. Configuración Voltaje punto atrás a utilidad fuente cuando seleccionando " SBU prioridad " o " Solar primero ' en programa 01. El

configuración valor debe ser ≥ Bajo corriente continua cortar voltaje +1V, o demás el inversor voluntad tener a advertencia como batería voltaje bajo.

12	Ajuste de voltaje punto volver a la utilidad fuente al seleccionar “SBU prioridad ” o “ Solar primero ” en programa 01.	48 voltios modelos: 46V ( por defecto )Configuración rango es desde 44,0 V a 57,2 voltios para 48v modelo , pero el valor de ajuste máximo debe ser menor que el valor de programa13.
		24 voltios modelos: 23V ( por defecto )Configuración rango es desde 22,0 V a 28,6 V para 24 vo modelo , pero El valor de ajuste máximo debe ser menor que el valor de programa13.

Observación:

1. Es mejoderminar la configuración sin encender el inversor (solo deja que el Pantalla LCD espectáculo, No salida); 2. Cuando termine de configurar, reinicie el inversor.

Referencia de falla Código

Falla Código	Falla Evento	Icono en
01	Sobretemperatura del inversor módulo
02	Sobretemperatura del DCDC módulo
03	El voltaje de la batería es demasiado alto
04	Sobretemperatura del sistema fotovoltaico módulo
05	Salida corta en circuito.
06	Voltaje de salida es demasiado alto .
07	Tiempo de espera por sobrecarga
08	Voltaje del bus es demasiado alto
09	Autobús blando El inicio falló
10	PV terminado actual
11	Sobretensión fotovoltaica
12	DCDC terminado actual
13	Sobrecorriente o aumento
14	Voltaje del bus es demasiado bajo
15	El inversor falló (Autocomprobación)
18	Corriente operacional compensar es demasiado alto
19	Corriente del inversor compensar es demasiado alto
20	Corriente continua/continua compensar es demasiado alto
21	Corriente fotovoltaica compensar es demasiado alto
22	Voltaje de salida es demasiado bajo
23	Inversor negativo fuerza

Indicador de advertencia

Adverte ncia Código o	Advertencia Evento	Alarma audible	Icono parpadeando
02	La temperatura es demasiado Alto	Suena tres veces cada segundo
04	Bajo batería	Suena un pitido cada segundo
07	Sobrecarga	Bip una vez cada 0,5 según
10	Potencia de salida reducción de potencia	Suena dos veces cada 3 artículos de segunda clase
14	Admirador obstruido	Ninguno
15	Energía fotovoltaica es bajo	Suena dos veces cada 3 artículos de segunda clase
19	Litio Batería La comunicación ha fallado	Bip una vez cada 0,5 según
21	Litio Batería agotada actual	Ninguno
£9	Ecualización de batería	Ninguno
bP	La batería es no conectado	Ninguno

PRESUPUESTO

Mesa 1 Línea Especificaciones del modo

MODELO INVERSOR	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Forma de onda del voltaje de entrada	Sinusoidal (utilidad o generador)
Voltaje de entrada nominal	230 V CA
Bajo Pérdida de voltaje	170 V CA ± 7 V (UPS ) 90 Vac ±7V (Electrodomésticos )
Bajo Pérdida Voltaje de retorno	180 V CA ± 7 V (UPS ); 100 Vac ±7V (Electrodomésticos )
Alto Pérdida de voltaje	280 V CA ± 7 V
Alto Pérdida Voltaje de retorno	270 V CA ± 7 V
Voltaje máximo de entrada de CA	300 V CA
Entrada nominal Frecuencia	50 Hz / 60 Hz ( Automático detección )
Bajo Pérdida Frecuencia	40 ± 1 Hz
Bajo Pérdida Devolver Frecuencia	42 ± 1 Hz
Alto Pérdida Frecuencia	65 ± 1 Hz
Alto Pérdida Devolver Frecuencia	63 ± 1 Hz
Cortocircuito de salida Protección	Modo batería: Circuits electrónicos
Eficiencia (Línea Modo)	>95% ( Calificado R carga , batería lleno cargado
Tiempo de transferencia	10 ms típico ( SAI );20 ms típico ( Electrodomésticos )
Producción reducción de potencia:Cuando el voltaje de entrada de CACae a 95 V o 170 voltios dependiente en modelos , los La potencia de salid será ser desclasificado.

Tabla 2 Inversor Especificaciones del modo

MODELO INVERSOR	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Potencia nominal Fuerza	1,5KVA1,5KW	2,5KVA2,5KW	3,5KVA3,5kW	5,5KVA5,5KW	6,2KVA6,2KW
Forma de onda del voltaj de salida	onda sinusoidal pura Ola
Voltaje de salida Regulación	230 V CA ± 5 %
Producción Frecuencia	50 Hz o 60 Hz
Cima Eficiencia	94%
Capacidad de sobretensión	2* calificado fuerza para 5 artículos de segunda (
Nominal Voltaje de entrada de CC	24 V CC			48 V CC
Voltaje de arranque en fi	23,0 V CC			46,0 V CC
Bajo Advertencia de voltaje de CCSólo para la Asamblea Gener Anual y Fluo muerto@ carga < 20%@ 20% ≤ carga <50% @ carga ≥ 50%	22,0 VCC 21,4V CC20,2 VCC			44,0 VCC 42,8V CC40,4 VCC
Bajo Advertencia de CC Devolver VoltajeSólo para la Asamblea Gener Anual y Fluo muerto@ carga < 20%@ 20% ≤ carga <50% @ carga ≥ 50%	23,0 VCC 22,4V CC21,2 VCC			46,0 VCC 44,8V CC42,4 VCC
Bajo Tensión de corte de CCSólo para la Asamblea Gener Anual y Fluo muerto@ carga < 20%@ 20% ≤ carga <50% @ carga ≥ 50%	21,0 VCC 20,4V CC19,2 VCC			42,0 VCC 40,8V CC38,4 VCC

Tabla 3 Modo de carga Especificaciones

Carga de servicios públicos Modo
MODELO INVERSOR		1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Carga máxima Actual(FV + CA)(@ VI /P =230 V CA)		60 amperios	100 amperios	100 amperios	100 amperios	120 amperios
Carga máxima Actual(CA)(@ VI /P =230 V CA)		60 amperios	80 amperios
A granel Cargando Voltaje	Inundado Batería	29,2 V CC			58,4 V CC
	Asamblea General Anual / Batería de gel	28,2 V CC			56,4 V CC
Voltaje de carga flotante		27 V CC			54 V CC
Sobrecargar Protección		32 V CC			63 V CC
Algoritmo de carga		3- Paso
Curva de carga
Solar Aporte
MODELO INVERSOR		1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Calificado Fuerza		2000 W	3000 W	4000W	5500W	6500W
Máx. Circuito abierto de matriz fotovoltaica Voltaje		500 V CC
Matriz fotovoltaica Voltaje MPPT Rango		60 V CC ~ 500 V CC
Entrada máx. Actual		15A	15A	15A	18A	27A
Corriente de carga máxin (PV)		60A	100A	100A	100A	120A

Tabla 4 Generalidades especificaciones

MODELO INVERSOR	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Temperatura de funcionamiento Rango	-10°C a 55°C
Temperatura de almacenamiento	-15°C~ 60°C
Humedad	5% a 95% Relativo Humedad ( sin condensación )
Dimensiones (D*An*Al), mm	358x295x105			438x295x105
Peso neto, kilogramo	5.8	6.0	6.2	8.2	8.7

SOLUCIÓN DE PROBLEMAS

Problema	LCD/LED/Zumbador	Explicación / Posible causa	¿Qué hacer? hacer
La unidad se apaga abajo automáticamente Durante el arranque proceso.	LCD/LED y zumbador voluntad ser activo para 3 segundos y luego Completamente apagado.	El voltaje de la batería es también bajo	1. Re - cargar batería .2. Reemplazar batería .
No respuesta después del encendido en .	No indicación.	1. El batería Voltaje es lejos demasiado bajo2. Polaridad de la batería es conectado invertido.	1. Verificar si Baterías y El cableado está bien conectado.2. Re - cargar batería .3. Reemplazar batería .
Existen redes principales pero el obras unitarias en batería modo.	Voltaje de entrada es mostrado como 0 en el LCD y verde CONDUJO es brillante.	Protector de entrada se tropezó	Compruebe si hay disyuntor de CA es tropezó y cableado de CA está conectado Bueno.
	Verde CONDUJO Está parpadeando.	Calidad insuficiente de la alimentación de CA. ( Costa o Generador )	1. Verificar si C.A. cables son demasiado delgada y / o también largo .2. Verificar si generador ( si aplicado) está funcionando Bueno o si rango de voltaje de entrada configuración es correcto. ( Aparato UPS)
	Verde CONDUJO Está parpadeando.	Establecer " Solar Primero " como el prioridad de fuente de salida.	Cambiar la fuente de salida prioridad a La utilidad primero.
Cuando el unidad es encendido, interno El relé es encendido y se apaga repetidamente.	Pantalla LCD y LED están parpadeando	La batería es desconectado.	Comprueba si cables de batería son Bien conectado.
Zumbador pitidos continuamente y rojo CONDUJO es en .	Falla código 07	Error de sobrecarga. inversor está sobrecargado 110% y tiempo es arriba .	Reducir la conexión carga po Apagando algunos equipo.
	Falla código 05	Salida corta en circuito.	Compruebe si el cableado está conectado bien y eliminar anormal carga.
	Falla código 02	Temperatura interna del inversor componente es encima 100°C.	Compruebe si el flujo de aire de el La unidad es obstruido o si La temperatura ambiente es también alto .
	Falla código 03	La batería es Sobrecargado.	Regresar a centro de reparación.
		El voltaje de la batería es demasiado alto.	Compruebe si las especificaciones y cantidad de Las baterías son encontrarse Requisitos.
	Falla código 22/06	Salida anormal (voltaje del inversor) abajo que 190 V CA o más alto que 260 V CA )	1. Reducir el carga conectada2. Devolver a reparar centro
	Falla código 09/08/15	Los componentes internos fallaron.	Regresar a centro de reparación.
	Falla código 13	Sobrecorriente o sobretensión.	Reanudar el unidad , si el s
	Falla código 14	Autobús Voltaje es también bajo	produce un error De nuevo, por favor regresa a centro c reparación.
	Otro código de falla		Si los cables están conectado Bueno, por favor volver a reparar centro.

Wifi Enchufar Guía de instalación rápida profesional

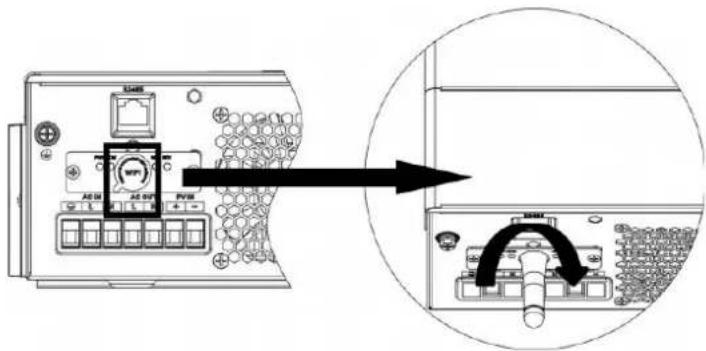

1. Diagrama esquemático del procedimiento de extracción e instalación de la antena inalámbrica.

1.2 Agregar registrador de datos

① Inicie sesión en la cuenta y haga clic en el botón Registrador de datos. Pulse el botón "+" en la esquina superior derecha.

Esquina de la página del cargador de datos

② De acuerdo con las indicaciones, escriba la información para finalizar el registro de datos.

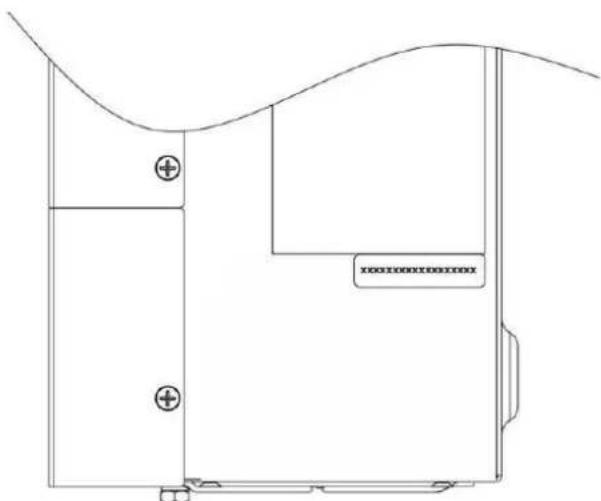

El número PN se encuentra al lado de la etiqueta del electrodoméstico. (Contraseña inicial: 12345678)

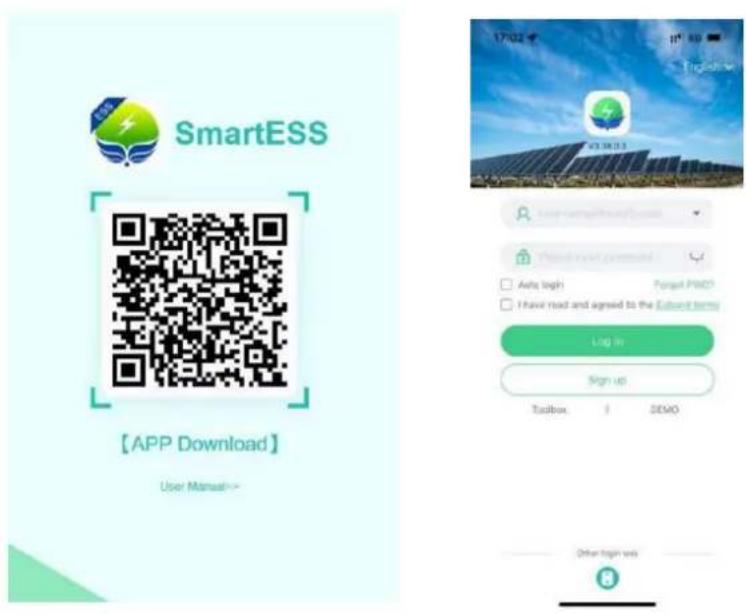

2.1 Descarga de la aplicación

(1) Escanee el código QR y descargue la APLICACIÓN (iPhone App Store; y teléfono Android); (2) Abra la APLICACIÓN, haga clic en el botón "Registro" y seleccione "Teléfono móvil" o "Registro de correo electrónico"; (3) Encienda Bluetooth o WiFi según sea necesario.

2.2 Conexión Bluetooth al colector digital

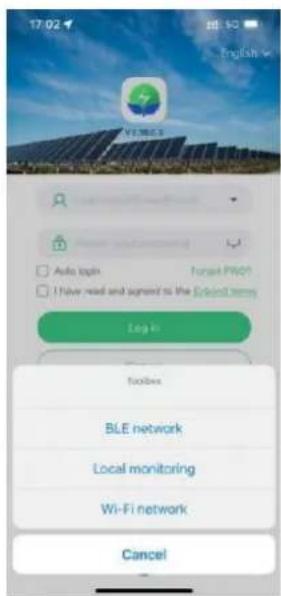

(1) Haga clic en "Caja de herramientas" y seleccione "Red BLE" o "Red Wi-Fi" según sea necesario;

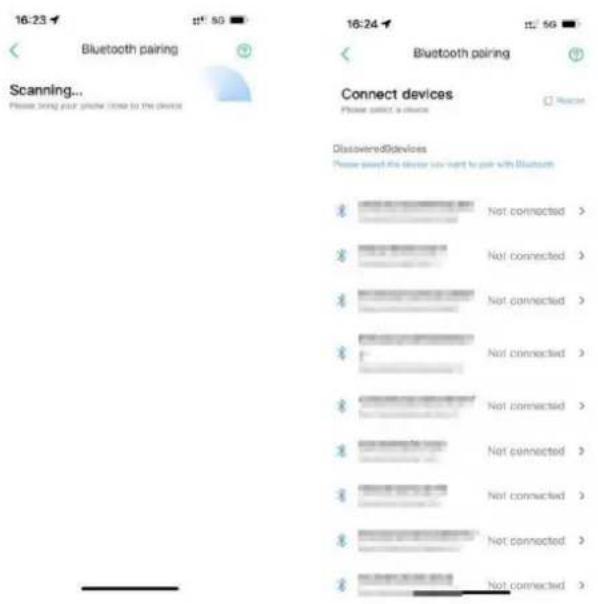

(2) Si elige la red de distribución Bluetooth, escaneará automáticamente los dispositivos cercanos.

En la página "Emparejamiento Bluetooth", busque el PN correspondiente al colector digital y haga clic en "Conectar".

(1) Seleccione el WiFi 2.4G correspondiente según las indicaciones, complete el campo de contraseña y haga clic en "Comenzar a conectarse a la red"; mensaje en la página de la aplicación de referencia de red de distribución WiFi.

DIRECCIÓN: Shuangchenglu 803, número 11, año 1602A-1609 shi, Montaña de Baoshan, llevar a la fuerza 200000 ES.

Importado a AUS: Sihao PTY LIMITADO, 1 ROKEVA CALLE ESTE MADERA Nueva Gales del Sur 2122 Australia

Importado a EE.UU: Sanar Tecnología Limitado, Suite 250, 9166 Anaheim lugar, Rancho Cucamonga, CA 91730

EC

REP

E-crossstu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Soporte técnico y Certificado de garantía electrónica Www.vevor.com /soporte

VEVOR®

TOUGH TOOLS, HALF PRICE
