EM3500-24L - Solcellsinverter Vevor - Gratis bruksanvisning och manual

Produkttyp	Hybrid solväxelriktare
Märke	Vevor
Modell	EM3500-24L
Nominell effekt	3500 VA / 3500 W
AC-ingångsspänning	230 Vca (50/60 Hz)
AC-utgångsspänning	230 Vca ±5% (ren sinus)
Max PV-ingångsspänning	500 Vcc
MPPT PV-område	60 Vcc - 500 Vcc
Nominell batterispänning	24 Vcc
Max laddström (PV+AC)	100 A
Mått (P x L x H)	438 x 295 x 105 mm
Nettovikt	6,2 kg
Driftstemperaturområde	-10 °C till 55 °C
Driftsfuktighet	5 % till 95 % (utan kondens)
Display	LCD-skärm med bakgrundsbelysning
Kommunikation	RS485, WiFi (antenn ingår)
Skydd	Överlast, kortslutning, överhettning, överspänning, batteriunderspänning, polaritetsvändning
Underhåll	Rengör med en torr trasa; kontrollera anslutningar regelbundet
Reparerbarhet	Kontakta en kvalificerad professionell; inga användarreparerbara delar
Garanti	Tillverkargaranti (se villkor på vevor.com/support)

Vanliga frågor - EM3500-24L Vevor

Hur installerar man Vevor EM3500-24L växelriktaren?

Montera enheten på en obrännbar yta, vertikalt. Respektera ventilationsavstånd. Anslut först batteriet med en brytare, sedan AC-ingång, AC-utgång, och slutligen solpanelerna. Allt ledningsarbete måste utföras av en kvalificerad elektriker.

Vilken typ av batteri ska jag använda med denna växelriktare?

Använd ett blybatteri (AGM, GEL, vattenfyllt) eller ett kompatibelt litiumbatteri med en nominell spänning på 24 V. Rekommenderad kapacitet är minst 100 Ah. För litium måste du konfigurera batteritypen i program 05.

Hur ställer jag in prioritet för strömkällor?

Tryck på ENTER i 3 sekunder för att gå in i inställningsläge. Använd pilarna för att välja program 01. Välj mellan Nät först, Sol först, eller SBU-prioritet (sol, batteri, nät). Bekräfta med ENTER.

Vad gör jag om LCD-skärmen inte visar något?

Kontrollera att batteriet är korrekt anslutet och att spänningen är tillräcklig (minst 23 V för start). Se till att polerna är rätt. Om problemet kvarstår, ladda eller byt batteri.

Hur ansluter jag solpaneler?

Anslut panelerna i serie för att nå en MPPT-spänning mellan 60 V och 500 V. Respektera polariteten och använd en DC-brytare mellan panelerna och växelriktaren. Total effekt från panelerna får inte överstiga 4000 W för denna modell.

Vad betyder felkod 07 på displayen?

Kod 07 indikerar överlast: växelriktaren har arbetat med mer än 110% av nominell effekt för länge. Minska ansluten last eller stäng av vissa apparater.

Kan jag använda växelriktaren utan solpaneler?

Ja, växelriktaren fungerar som en enkel batteri/AC-omvandlare och nätladdare. Solpaneler är valfria för förnybar energiproduktion.

Hur konfigurerar jag laddspänning för ett litiumbatteri?

I program 05, välj LIB (litium utan kommunikation) eller LI2 för Pylontech. Ställ in bulk-laddspänning (program 26) enligt BMS-specifikationer, vanligtvis 0,5 V under max laddspänning.

Vad gör jag om växelriktaren ständigt går över till batteriläge trots att nätet är närvarande?

Kontrollera program 01: om Sol först eller SBU-prioritet är valt och batteriet är tillräckligt laddat, kan växelriktaren prioritera batteriet. Byt till Nät först om du vill använda nätet som prioritet. Kontrollera även tröskeln för återgång till nät (program 12).

Hur rengör och underhåller jag växelriktaren?

Koppla bort alla strömkällor före rengöring. Använd en torr, mjuk trasa för att ta bort damm från höljet och displayen. Använd aldrig vätskor. Kontrollera anslutningar och fläktar regelbundet.

BRUKSANVISNING EM3500-24L Vevor

Teknisk support och E-garanti Certifikat

Vi fortsätter att vara engagerade i att förse dig med verktyg till konkurrenskraftiga priser.

"Spara hälften", "Hälften pris" eller några andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan få från att köpa vissa verktyg från oss jämfört med de bästa varumärkena och innebär inte nödvändigtvis att de täcker alla kategorier av verktyg som erbjuds av oss.

Du påminns vänligen att noggrant kontrollera när du lägger en beställning hos oss om du faktiskt sparar hälften jämfört med de bästa större varumärkena.

Vi påminner vänligen om att noggrant kontrollera din beställning hos oss om du faktiskt sparar hälften jämfört med de bästa större varumärkena.

EM 3500-24L / EM 6200-48L

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna kostnadsfritt:

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna!

Detta är originalinstruktionen. Läs alla manualer noggrant innan du använder produkten. VEVOR reserverar sig för en tydlig tolkning av våra användarmanualer. Produktens utseende ska överensstämma med den produkt du fått. Vi ber om ursäkt för att vi inte informerar dig igen om det finns några teknik- eller programuppdateringar på vår produkt.

VARNING: RISK FÖR ELEKTRISK STÖT

Produkten används i kombination med en permanent energikälla (batteri). Även om utrustningen är avstängd kan en farlig elektrisk spänning uppstå på ingångs- och/eller utgångsterminalerna. Stäng alltid av växelströmmen och koppla bort batteriet före underhåll. Produkten innehåller inga invändiga delar som användaren kan serva. Ta inte bort frontpanelen och sätt inte produkten i drift om inte alla paneler är monterade. Allt underhåll ska utföras av kvalificerad personal.

varning - Till minska de risk av skada , användare måste bruksanvisning försiktigt.

Detta produkten är föremål för bestämmelse av europeiska Direktiv 2012/1/ EG . De symbol visande a wheelie bin korsade genom indikerar att produkten kräver separat vägra samling i de Europeiska union. Detta gäller produkten och alla tillbehör märkt med detta symbol. produkt s markerade som sådan maj inte vara kasseras med normal inhemsk avfall, men måste vara tagen till a samling punkt återvinning elektrisk och elektroniska apparater

Använd aldrig produkten på platser där gas- eller dammexplosioner kan inträffa. Se tillverkarens specifikationer för batteriet för att säkerställa att batteriet är lämpligt för användning med denna produkt. Batteritillverkarens säkerhetsinstruktioner bör alltid följas.

Produkten är avsedd att användas tillsammans med en permanent energikälla (batteri). Även om utrustningen är avstängd kan en farlig elektrisk spänning förekomma på ingångs- och/eller utgångsterminalerna. Stäng alltid av växelströmmen och koppla bort batteriet innan underhåll utförs. Produkten innehåller inga delar som användaren kan serva. Ta inte bort frontpanelen och sätt inte produkten i drift om inte alla paneler är monterade. Allt underhåll ska utföras av kvalificerad personal.

Använd aldrig produkten på platser där gas- eller dammexplosioner kan inträffa. Se tillverkarens specifikationer för batteriet för att säkerställa att batteriet är lämpligt för användning med denna produkt. Batteritillverkarens säkerhetsinstruktioner bör alltid följas.

VARNING: lyft inte tunga föremål utan hjälp.

Installation

Läs installationsinstruktionerna innan du påbörjar installationsarbetet. Denna produkt är en säkerhetsklass I-enhet (medföljer med en jordterminal för säkerhetssyften). Dess AC-ingång och/eller utgångsterminaler måste vara försedda med avbrottsfri jordning av säkerhetsskäl.

En ytterligare jordningspunkt är belägen på utsidan av produkten. Om det kan antas att jordningsskyddet är skadat, ska produkten tas ur

drift och förhindras från att av misstag sättas i drift igen; kontakta kvalificerad underhållspersonal.

Säkerställ att anslutningskablarna är försedda med säkringar och kretsbrytare. Byt aldrig ut en skyddande anordning mot en komponent av en annan typ. Hänvisa till manualen för rätt del.

Kontrollera innan du slår på enheten om den tillgängliga spänningskällan överensstämmer med konfigurationsinställningarna för produkten som beskrivs i manualen.

Se till att utrustningen används under korrekta driftförhållanden. Använd den aldrig i en våt eller dammig miljö.

Säkerställ att det alltid finns tillräckligt med fritt utrymme runt produkten för ventilation, och att ventilationsöppningarna inte är blockerade.

Installera produkten i en värmetålig miljö. Säkerställ därför att det inte finns några kemikalier, plastdelar, gardiner eller andra textilier etc. i

omedelbar närhet av utrustningen.

Transport och förvaring

Vid lagring eller transport av produkten, säkerställ att elnätet och batteriledningarna är frånkopplade.

Inget ansvar kan accepteras för skada under transport om utrustningen inte transporteras i dess originalförpackning.

Förvara produkten i en torr miljö; förvaringstemperaturen ska vara mellan -10 °C och 50 °C.

Hänvisa till batteritillverkarens manual för information om transport, lagring, laddning, uppladdning och kassering av batteri.

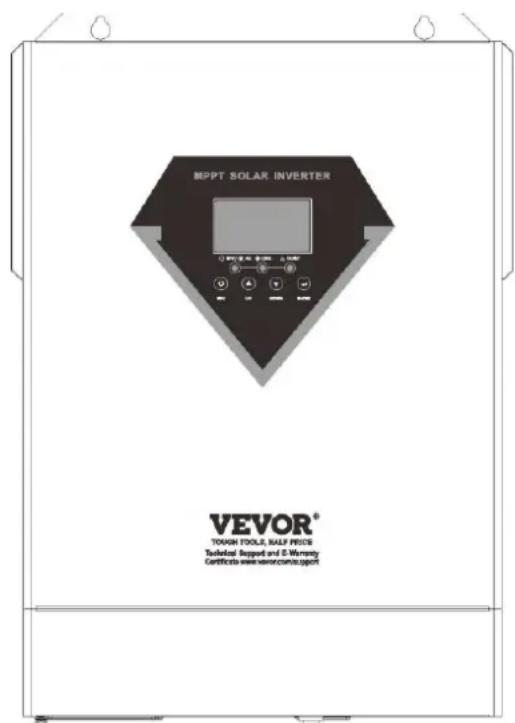

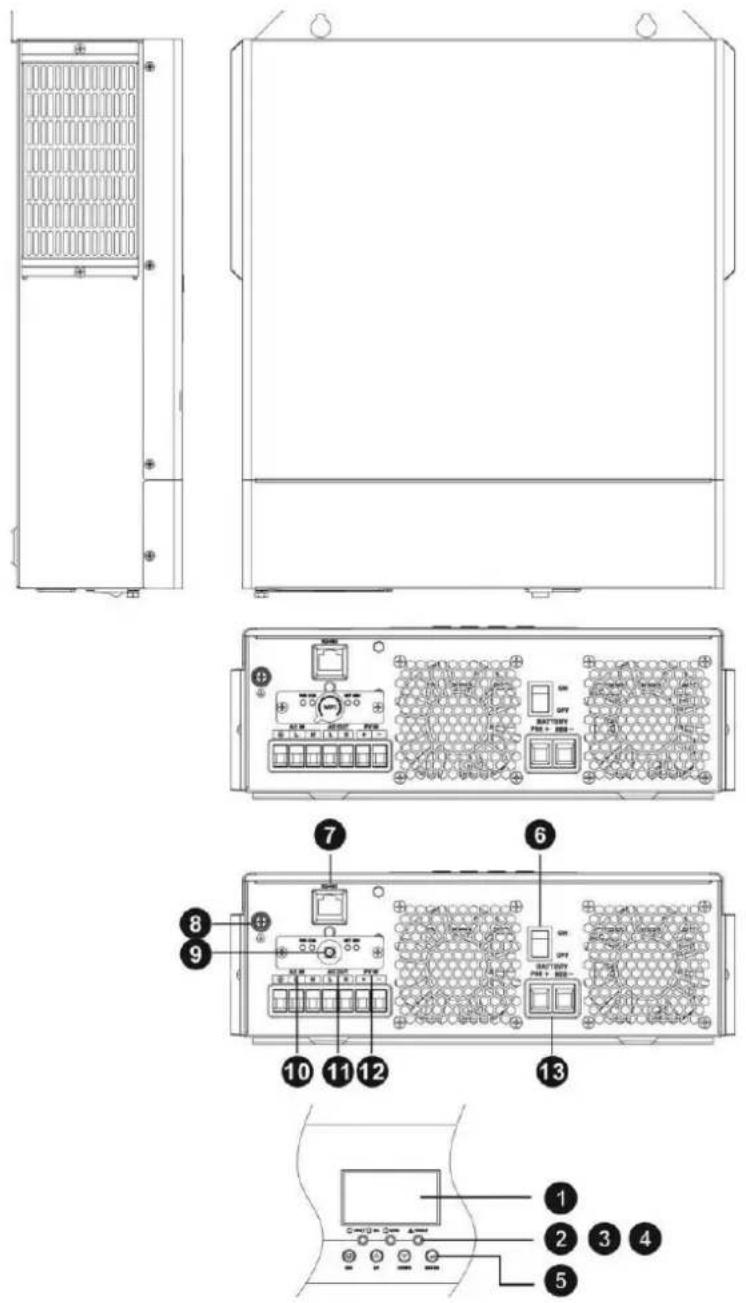

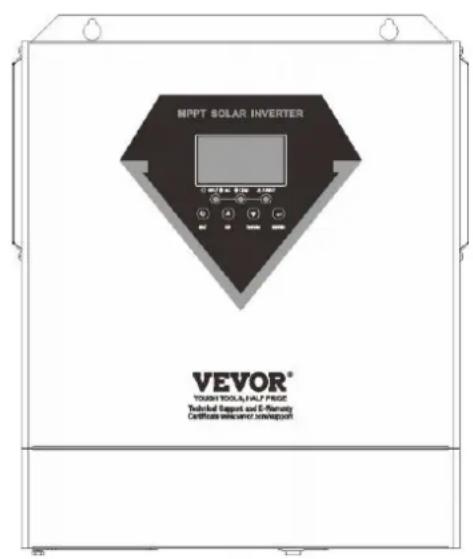

PRODUKTÖVERSIKT

1. LCD-display
2. Statusindikator
3. Laddningsindikator
4. Felindikator
5. Funktionsknappar
6. Strömbrytare
7. RS 485-kommunikationsport
8. Jordning
9. WiFi-antennport
10. AC-ingång
11. AC-utgång
12. PV-ingång
13. Batteriingång

INSTALLATION

Uppackning och inspektion

Innan installationen, vänligen inspektera enheten. Var säker på att ingenting inuti paketet är skadat. Du ska ha fått följande föremål inuti paketet:

1. Enheten x 1
2. Användarmanual x 1
3. WiFi-antenn x 1

Förberedelse

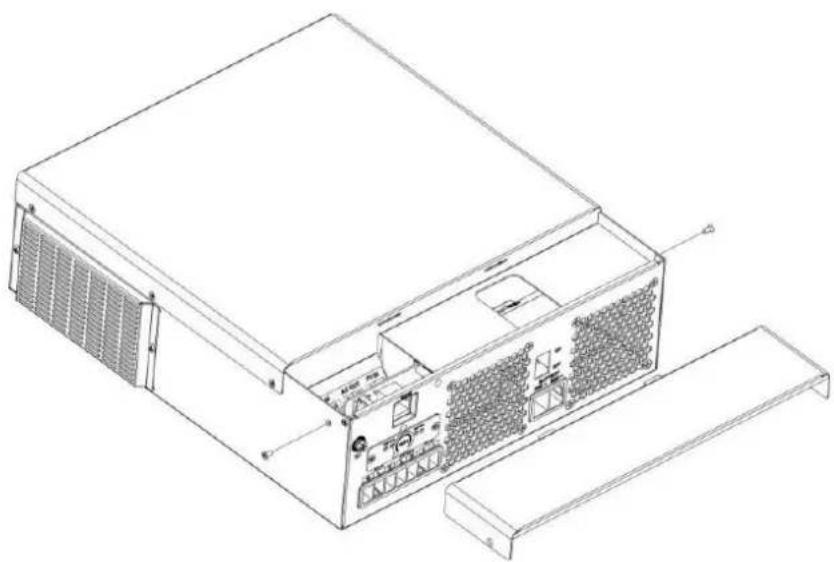

Innan du ansluter alla ledningar, vänligen ta av det nedre locket genom att ta bort två skruvar som visas nedan.

Tänk på följande punkter innan du väljer var att installera:

1. Montera inte växelriktaren på brandfarligt konstruktionsmaterial.
2. Montera på en fast yta.
3. Installera växelriktaren i ögonhöjd så att LCD-skärmen är läsbar hela tiden.
4. Den omgivande temperaturen bör vara mellan 0°C och 55°C för att säkerställa optimal drift.
5. Den rekommenderade installationspositionen är att vara fäst på väggen vertikalt.

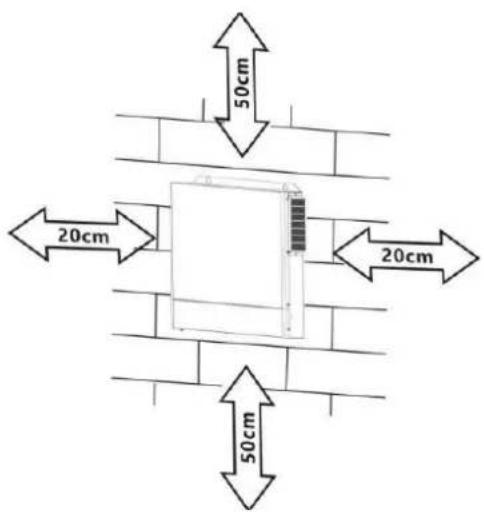

6. Se till att hålla andra föremål och ytor som visas i diagrammet för att garantera tillräcklig värmeavledning och att få nog plats för att ta bort trådar.

LÄMPLIG FÖR MONTERING PÅ BETONG ELLER ENDAST ANNAN ICKE BRÄNNBAR YTA.

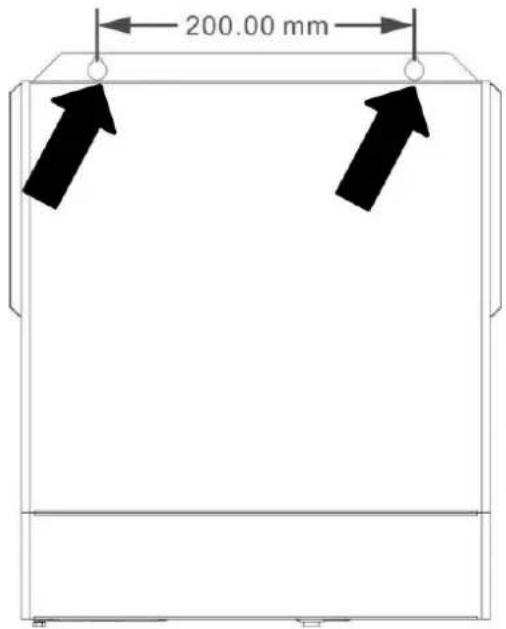

Installera enheten genom att skruva tre skruvar. Det rekommenderas att använda M4- eller M5-skruvar.

Batterianslutning

FÖRSIKTIGHET: För säker drift och överensstämmelse med föreskrifter krävs det att en separat DC-överströmsskydd installeras eller att en frånskiljare kopplas in mellan batteri och växelriktare. Det kan vara så att en frånskiljare inte krävs i vissa applikationer, men det är fortfarande nödvändigt att installera överströmsskydd. Se

till typisk strömstyrka i tabellen nedan för nödvändig säkring eller brytarstorlek.

VARNING! Alla ledningar måste utföras av kvalificerad personal.

VARNING! Det är mycket viktigt för systemets säkerhet och effektiv drift att använda lämplig kabel för batterianslutningen. För att minska risken för skador, använd den rekommenderade kabeln, avskalningslängd (L2) och krymplängd (L1)

enligt nedan.

Rekommenderad batterikabel, avskalningslängd (L2) och krymplängd (L1):

Modell	Maximal Amperage	Batteri kapacitet	Tråd Storlek	Kabel mm2	L1 (mm)	L 2 (mm)	Momentvär de
1500W-24	70A	100 AH	6 AWG	13.3	3	18	2~3 Nm
2500W-24	100A	100 AH	4 AWG	21.15	3	18	2~3 Nm
Andra Modeller	137A	100 AH	2 AWG	38	3	18	2~3 Nm

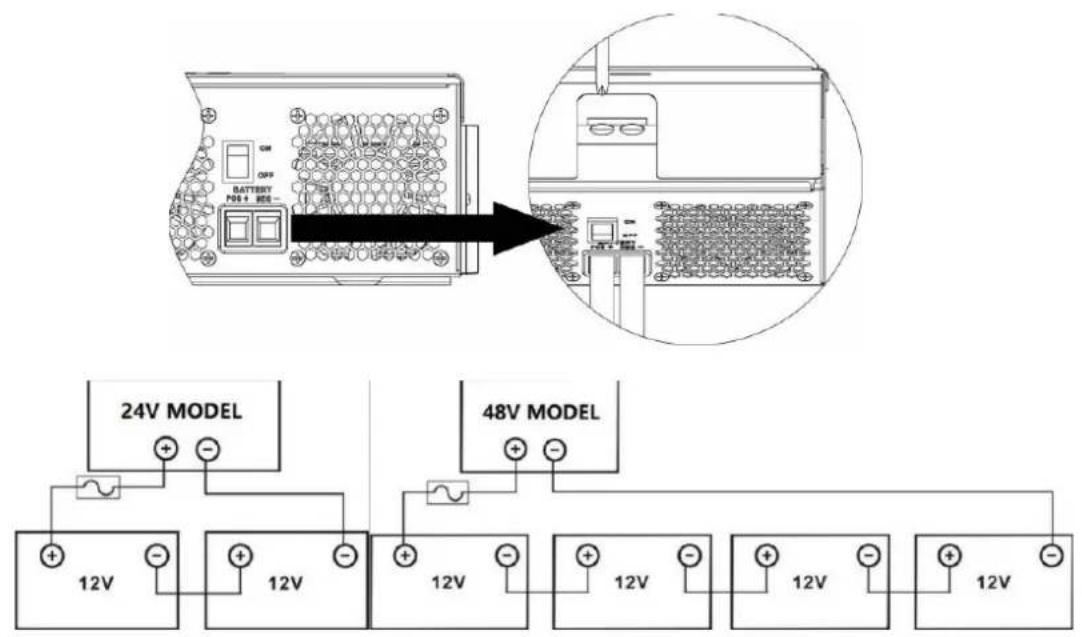

Följ stegen nedan för att genomföra batterianslutningen:

1. Ta bort isoleringshylsan 18 mm från positiva och negativa kablar baserat på rekommenderad avskalningslängd.
2. Anslut alla batteripaket som enheten kräver. Det föreslås att använda rekommenderad batterikapacitet.
3. Sätt in batterikabeln plant i batterikontakten på växelriktaren och se till att bultarna är åtdragna med vridmomentet 2-3 Nm. Se till att polariteten på både batteriet och växelriktaren/laddaren är korrekt ansluten och att batterikablarna är ordentligt åtdragna vid batterikontakten.

WARNING: Stöt FaraInstallation måste utföras med försiktighet pga till hög batterispänning i serie.

FÖRSIKTIGHET!! Do inte placera något mellan lägenheten del av inverterterminal Annars, överhettning kan inträffa.FÖRSIKTIGHET!! Do applicera inte antioxidantämne på terminalerna innan terminalerna är ansluten tätt.FÖRSIKTIGHET!! Före till final DC-anslutning eller stängning DC brytare/frånskiljare, vara säker positivt (+) måste vara ansluten till positiv (+) och negativ (-) måste vara ansluten negativ (-).

AC-ingång/utgångsanslutning

FÖRSIKTIGHET!! Innan du ansluter till AC-ingången, installera en separat AC-brytare mellan växelriktaren och AC-ingången. Detta säkerställer att växelriktaren kan kopplas bort på ett säkert sätt under underhåll och skyddas mot överström från AC-ingången. Rekommenderad specifikation för AC-brytaren är 50A. VARNING!! Det finns två plintar märkta "IN" och "UT". Anslut INTE ingångs- och utgångskontakterna fel.

VARNING! Alla ledningar måste utföras av kvalificerad personal.

VARNING! Det är mycket viktigt för systemsäkerhet och effektiv drift att använda lämplig kabel för AC-ingångsanslutningen. För att minska risken för skada, använd rätt rekommenderad kabelstorlek enligt nedan.

Föreslagna kabelkrav för AC-ledningar

Modell	Spårvidd	Momentvärde
1,5 KVA	12 AWG	1,4~ 1,6 Nm
2,5 KVA /3,5 KV	10 AWG	1,4~ 1,6 Nm
5,5 KVA /6,2 KV	8 AWG	1,4~ 1,6 Nm

Följ stegen nedan för att utföra AC-ingång/utgångsanslutning:

1. Innan du gör AC-ingång/utgångsanslutningen, se till att öppna DC-skyddsbrytaren eller frånskiljaren först.
2. Ta bort isoleringen 10 mm från sex ledare. Förkorta fasledaren L och neutralledaren N med 3 mm.

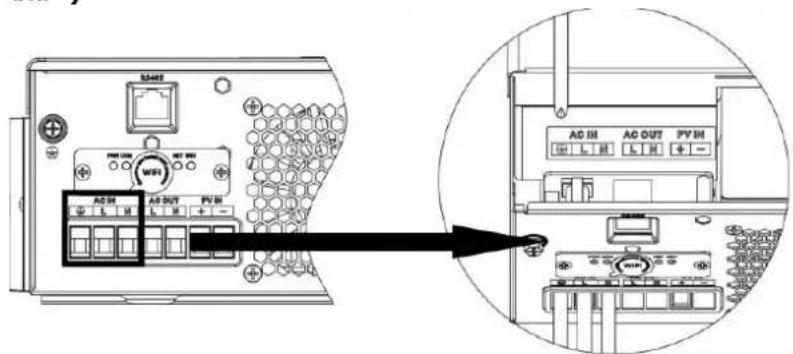

3. Sätt in AC-ingångsledningarna enligt polariteterna som anges på plinten och dra åt plintskruvarna. Se till att ansluta PE-skyddsledaren ( ) först.

Markering (gul-grön)

L→ LINE (brun eller svart)

N→ Neutral (blå)

Se till att växelströmskällan är frånkopplad innan du försöker ansluta hårdtråd till enheten.

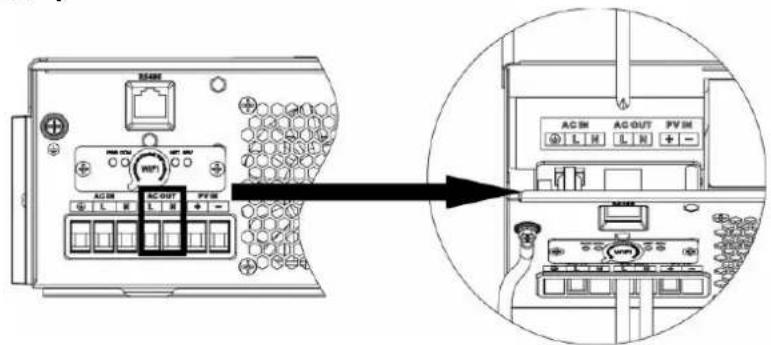

1. Sätt sedan in växelströmskablarna enligt polariteterna som anges på plinten och dra åt plintskruvarna. Var säker på att ansluta PE-skyddsledaren ( ) först.

Jord ( gul - grön ) L

→LINE ( brun eller svart )

N→ Neutral ( blå )

1. Se till att kablarna är säkert anslutna.

FÖRSIKTIGHET: Apparater som luftkonditioneringar behöver minst 2\~3 minuter för att starta om för att säkerställa att de har tillräckligt med tid för att balansera kylmedelsgasen i kretsarna. Om ett strömavbrott inträffar och återhämtar sig inom kort tid kan det orsaka skada på din anslutna apparat. För att förhindra denna typ av skada, kontrollera med tillverkaren av luftkonditioneringen om den är utrustad med en tidsfördröjningsfunktion före installation. Annars kommer denna växelriktare/laddare att trigga överbelastningsfel och koppla bort strömmen för att skydda din apparat, men ibland kan det fortfarande orsaka inre skador på luftkonditioneringen.

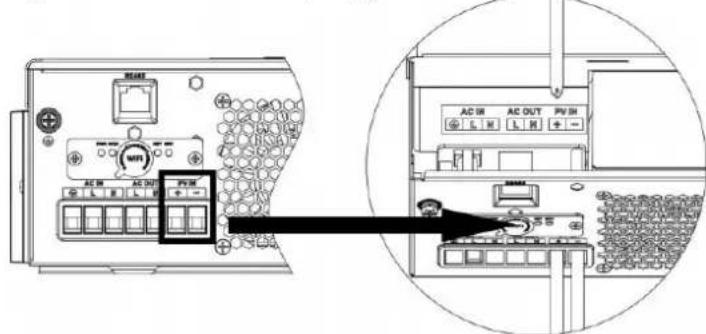

PV-anslutning

FÖRSIKTIGHET: Innan du ansluter PV-moduler, installera en separat DC-kretsbrytare mellan växelriktaren och PV-modulerna.

VARNING! Alla ledningar måste utföras av kvalificerad personal.

VARNING! Det är mycket viktigt för systemsäkerhet och effektiv drift att använda lämplig kabel för PV-modulanslutningen. För att minska risken för skada, använd den rekommenderade kabelstorleken nedan.

Modell	Typiskt Amperage	Kabel Storlek	Vridmoment
1,5 KVA	15A	12 AWG	1,4~1,6 Nm
2,5 KVA	15A	12 AWG	1,4~1,6 Nm
3,5 KVA	15A	12 AWG	1,4~1,6 Nm
5,5 KVA	18A	12 AWG	1,4~1,6 Nm
6,2 KVA	27A	12 AWG	1,4~1,6 Nm

PV-modulval:

När du väljer rätt PV-moduler, var noga med att överväga följande parametrar:

1. Öppen kretsspänning (Voc) för PV-moduler får inte överstiga max. PV-arrayens öppna kretsspänning för växelriktaren.
2. Öppen kretsspänning (Voc) för PV-moduler ska vara högre än min. batterispänning.

Solar laddning Läge
INVERTER MODELL	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Max. PV Array öppen kretsspänning	500 DC
PV Array MPPT spänning Räckvidd	60 VDC ~500 VDC
Max. PV INPUT STRÖM	15A	15A	15A	18A	27A

Ta 450 Wp och 550 Wp PV-modul som exempel. Efter att ha övervägt ovan två parametrar, är de rekommenderade modulkonfigurationerna listade i tabellen nedan.

Sol Panel Spec .( referens )- 450 Wp- Vmp : 34,67 V- Imp : 13,82A- Voc : 41,25 Vc- Isc: 12,98A	SOLAR INGÅNG	Q' ty av panele r	Total input driva	Inverter Modell
	2 st i serie	2 st	900 W	1,5 KVA -6,2 KVA
	3 st i serie	3 st	1 350 W
	4 st i serie	4 st	1 800 W
	5 st i serie	5 st	2 250 W
	6 st i serie	6 st	2 700 W
	7 st i serie	7 st	3 150 W
	8 st i serie	8 st	3 600 W
	9 st i serie	9 st	4 050 W
	10 st i serie	10 st	4 500 W	5,5 KVA -6,2 KVA
	11 st i serie	11 st	4 950 W
	12 st i serie	12 st	5 400 W
	6 stycken i serie och 2 set i parallel	12 st	5 400 W	6,2 KVA
	7 stycken i serie och 2 set i parallel	14 st	6 300 W
Sol Panel Spec .( referens )- 550 Wp- Vmp : 42,48 V- Imp : 12,95A- Voc : 50,32 Vc- Isc: 13,70A	SOLAR INGÅNG	Q' ty av panele r	Total input driva	Inverter Modell
	2 st i serie	2 st	900 W	1,5 KVA -6,2 KVA
	3 st i serie	3 st	1 650 W
	4 st i serie	4 st	2 200 W
	5 st i serie	5 st	2 750 W
	6 st i serie	6 st	3 300 W
	7 st i serie	7 st	3 850 W
	8 st i serie	8 st	4 400 W	5,5 KVA -6,2 KVA
	9 st i serie	9 st	4 950 W
	4 stycken i serie och 2 set i parallel	8 st	4 400 W
	5 stycken i serie och 2 set i parallel	10 st	5 500 W

Följ stegen nedan för att implementera PV-modulförbindelse:

1. Ta bort isoleringsärm 10 mm för positiv och negativ ledare.
2. Kontrollera korrekt polaritet för anslutningskabeln från PV-moduler och PV-ingångskontakter. Anslut sedan positiv stolpe (+) av anslutningskabeln till positiv pol (+) av PV-ingångskontakt. Anslut negativ stolpe (-) av anslutningskabeln till minus stolpe (-) av PV-ingångskontakt.

1. Se till att ledningarna är säkert anslutna.

Slutförsamling

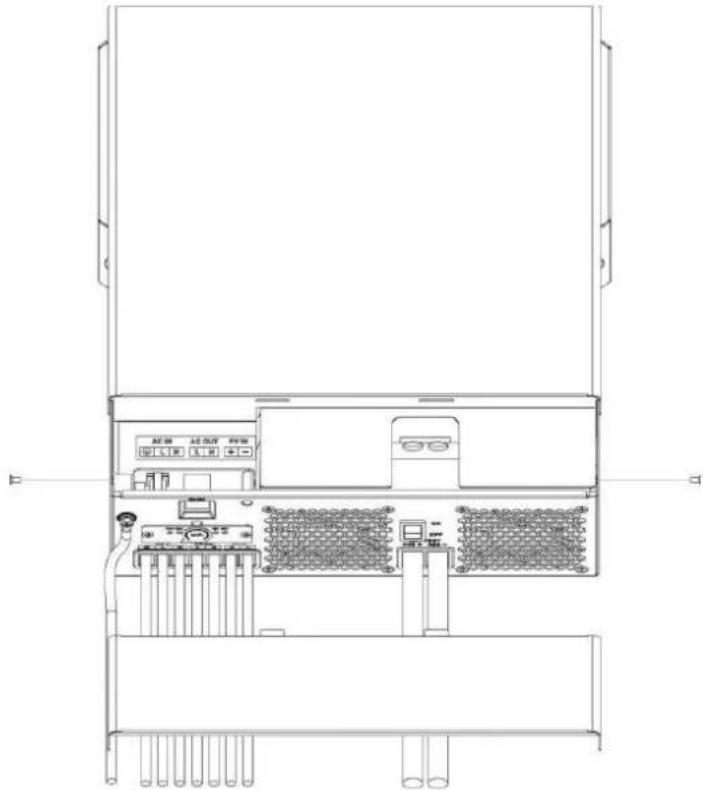

Efter att ha anslutit alla ledningar, sätt tillbaka det nedre locket genom att dra åt två skruvar som visas nedan.

När enheten har installerats ordentligt och batterierna är anslutna, tryck helt enkelt på På/av-knappen (finns på knappen för fall) för att slå på enheten.

Drift- och displaypanel

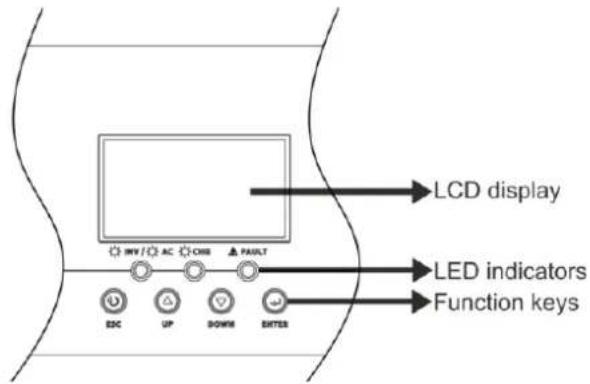

Funktionen och displaypanelen, visad i diagrammet nedan, är på växelriktarens frontpanel. Den inkluderar tre indikatorer, fyra funktionstangenter och en LCD-skärm, som indikerar driftstatus och in-/utgångsinformation.

LED-indikator			Meddelanden
AC/INV	Grön	Fast På	Produktion är driven av nytta i Linje mod e.
		Blinkande	Produktion är drivs av batteri eller PV i batteri
CHG	Grön	Fast På	Batteriet är fullt laddad.
		Blinkande	Batteri är laddning.
ΔFEL	Röd	Fast På	Fel uppstår i växelriktare.
		Blinkande	Varningstillstånd inträffar s i växelriktare.

Funktionstangenter

Fungera Nyckel	Beskrivning
ESC	Att gå ur miljö läge
UPP	Att gå till tidigare urval
NER	Att gå till nästa urval
SKRIVA IN	För att bekräfta valet i inställning läge eller skriva in miljö läge

LCD-inställning

Efter att ha tryckt och hållit ned ENTER-knappen i 3 sekunder går enheten in i inställningsläge. Tryck på "UPP" eller "NER"-knappen för att välja inställningsprogram. Tryck sedan på "ENTER"-knappen för att bekräfta valet eller ESC-knappen för att gå ur.

Inställningsprogram:

Programmera	Beskrivning	Valbart alternativ
01	Utgångskälla prioritet: Till konfigurera lastkraft källa prioritet	Nytta första ( standard)	Utility kommer att ge driva till de laddas som först prioritet.Solenergi och batterienergi kommer ge kraft till de massor endast när nytta driva är inte tillgänglig.
		Solen först	Solenergi tillhandahåller makt till lasterna som första prioritet.Om solenergi är inte tillräcklig till ström alla anslutna massor, batterienergi kommer att levereras driva lasterna vid samma t ime.Nytta tillhandahåller makt till massor bara när någon skick händer:- Solenergi är inte tillgänglig- Batterispänningen sjunker till endera lågnivåvarningsspänning eller inställningen punkt i programmera 12.
		SBU prioritet	Solenergi tillhandahåller makt till lasterna som första prioritet.Om solenergi är inte tillräcklig till ström alla anslutna massor, batteri energi kommer att leverera ström tilllaster vid samma tid.Nytta tillhandahåller makt till massor endast när batterispänning faller till antingen lågnivåvarningsspänning eller den miljö punkt i programmera 12.
			Solenergi är laddad första och sedan makt till massor.Om solenergi är inte tillräcklig till ström alla anslutna massor,Nytta energi kommer att leverera ström till laster vid samma tid.
			Om solenergi är tillräckligt för att alla ansluten laddar och laddarbatteri, solenergin kunde feedback till nätetOm solenergi är inte tillräcklig till ström alla anslutna massor,nytta energi kommer att leverera ström till laster vid samma tid.
02	Maximal laddning aktuell: För att konfigurera total laddström för sol- och nytta laddare.. laddningsström = nytta laddström + solenergi laddström)		Om valt, acceptabel laddning nuvarande räckvidd kommer vara från Max. AC laddström till Max. laddningnuvarande av SPEC , men det bor inte vara mindre än AC-laddningsströmmen(program 11 )
03	AC-ingång spänning räckvidd	Vitvaror (standard)	Om vald, acceptabel AC-ingång spänningsområde vilja vara inom90-280 VAC .
		UPS	Om vald, acceptabel AC-ingång spänning räckviddkommer vara inom170-280 VAC .
		Generator	Om valt, acceptabel AC-ingångsspänning räckvidd vilja vara inom 170- 280 VAC och kompatibel med generatorer .Nej du: För det är generatorer instabil, kanske produktion av inverter kommer att vara instabil för.
05	Batterityp	årsstämma (standard)	ÖversvämmadOS FLD
		Användardefinierad	Om "Användardefinierad" är vald,batteriladdningsspänning och låg DC avstängningsspänning kan vara uppsättning upp i programmera 26,27 och 29.

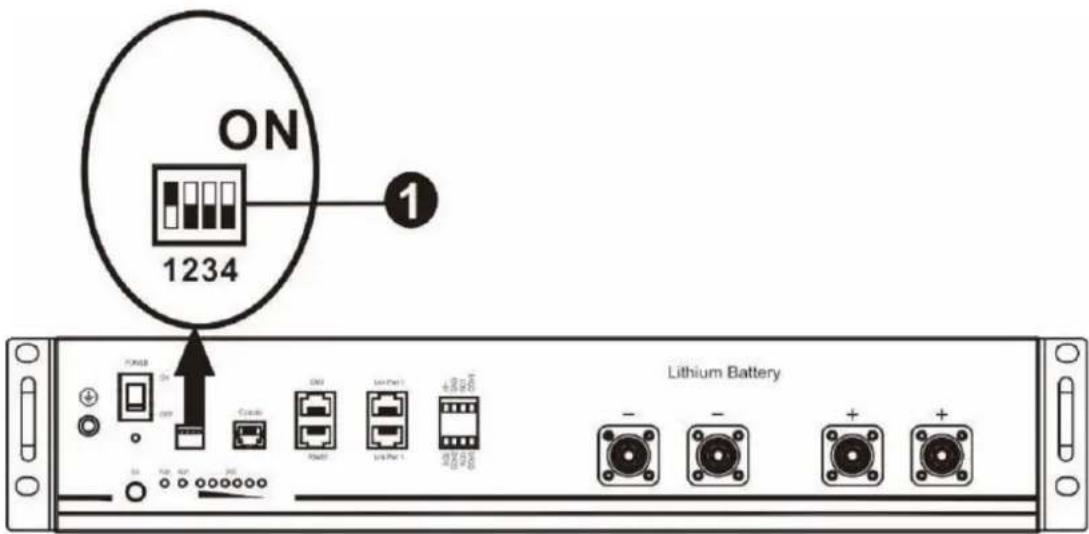

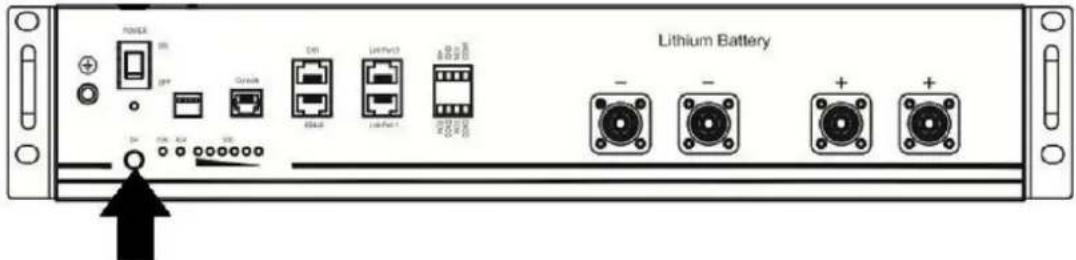

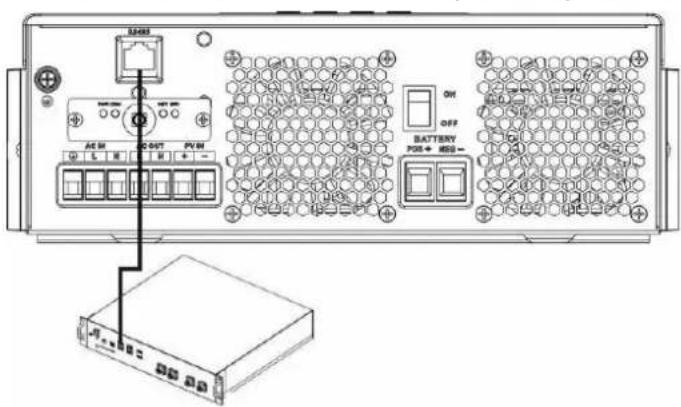

			Stöd PYLON USA 2000 Protokoll 3.5 Version
			Standardkommunikation Protokol form växelriktare leverantör
		Litiumbatteri utan kommunikation	Om "LIB" är valt, den batteri standardvärde är lämplig för litium batteri utan kommunikation batteriladdningsspänning och låg DC avstängningsspänning kan ställas in upp i program 26,27 och 29.
06	Automatisk omstart när överbelastning inträffar	Omstart inaktivera	Aktivera omstart (standard)
07	Automatisk omstartnär över temperatur uppstår	Omstart inaktivera	Aktivera omstart (standard)
08	Utspänning	220V	230V ( standard )
		240V
09	Utgångsfrekvens	50 Hz ( standard )	60 Hz
10	Bil gå förbiNär väljer " auto ", omelnätet driva är normal,det kommer automatisktgå förbi, även om växla av.	manuell (standard)	bil
11	Maximal nytta laddning nuvarande	30A ( standard )Om det väljs, kommer acceptabel laddningsström range e v inom 2- Max. AC-laddningsström på SPEC.
12	Inställning av spänning punkttillbaka till nyttan källanär du väljer "SBU prioritet " eller " Solar först " in programmera 01.	48 V modeller ( program 5 är inte LIB ) :46V ( standaMiljö räckvidd är från 44,0 V till 57,2 V för 48 v modell ,det maximala inställningsvärdet måste vara mindre än värdet på program13.48 V modeller ( program 5 är LIB ) :52V ( standard )Miljö räckvidd är från 44,0 V till 57,2 V för 48 v modell ,det maximala inställningsvärdet måste vara mindre än värdet på program13.24 V modeller ( program 5 är inte LIB ) :23V ( standaMiljö räckvidd är från 22,0 V till 28,6 V för 24 v modell ,Det maximala inställningsvärdet måste vara mindre än värdet på program13.24 V modeller ( program 5 är LIB ) :26V ( standard )Miljö räckvidd är från 22,0 V till 28,6 V för 24 v modell ,Det maximala inställningsvärdet måste vara mindre än värdet på program13.
13	Inställning av spänningspunkt tillbaka till batteriet läge när välja "SBU-prioritet" eller "Solar first" in programmera 01.	Batteri fulladdat ( standard )	48 V modeller :Miljö räckvidd är från 48 V till fu ( den värde av program 26-0,4V), men den max inställningsvärde must vara mer än de värde av prog 12.24 V modeller :Miljö räckvidd är från 24 V till fu ( den värde av program 26-0,4V), men den max inställningsvärde must vara mer än de värde av prog 12.
16	Laddare källa prioritet :Att konfigurera laddare källa prioritet	Om detta växelriktaren/laddaren fungerar i kö, Standby eller Fel läge, laddare källa kan vara programmerad som nedan:
		Solen först	Solenergi kommer att ladda batteri som först prioritet. Verktyget debiterar batteri endast när solenergi är inte tillgänglig.
		Solenergi och Nytta ( standard )	Solenergi och nytta kommer avgift batteri samtidigt t ime.
		Endast Sol	Solenergi kommer vara den endas' laddare källa inga betydelse u tility är tillgänglig eller inte.
		Om detta växelriktaren/laddaren fungerar i batteriläge, endast sol-energi kan ladda batteri. Sol energi kommer att laddas batteri om det är tillgängligt och tillräc
18	Summer läge	Läge 1 nd1	Summer stum
		Läge 2 nd2	Summern ljuder när de input källändringar eller det är a specifik varning eller fel
		Läge 3 nd3	Summern ljuder när re är a specifik varning eller fel
		Läge 4 ( standard ) nd4	Summern ljuder när re är a fel
19	Bil återvända till standarddisplay skärm	Återgå till standard visa skärm (standard)	Om valt, nej materia h oj användare byta bildskärm, det vilja automatiskt återgå till standard fel skärm ( Ingångsspänning /utgångsspänning) efter inga knapp är nedtryckt för 1 minut .
		Bo på senaste skärmen	Om valt, visas skärmen vilja stanna senast skärm användare slutligen växlar.
20	Bakgrundsbelysnings kontroll	Bakgrundsbelysning på (standard t)	Bakgrundsbelysningen avstängd 20 LOF
23	Överbelastning gå förbi: När den är aktiverad, enheten kommer att överföras till linje läge om överbelastning uppstår i batteri läge.	Bypass inaktivera	Aktivera förbikoppling (standard)
25	Modbus ID Miljö	Modbus ID Miljö Räckvidd : 001(standard) ~247
26	Bulkladdningsspänning(CVspänning)	Om självdefinierat är valt i program 5, detta programmera burk uppsättningupp. Men inställningsvärdet måste vara mer än eller lika med värdet av program 27. Öka av varje klick är 0,1V.24 V modeller ( program 5 är inte Lib ) : Standard 28,2V, miljäräckvidd är från 24,0 V till 31,0V ,24 V modeller ( program 5 är Lib ) : Standard 28,2V, inställningräckvidd är från 24,0 V till 29,0V ,48 V modeller ( program 5 är inte Lib ) : Standard 56,4V, miljäräckvidd är från 48,0 V till 62,0V ,48 V modeller ( program 5 är Lib ) : Standard 56,4V, inställningräckvidd är från 48,0 V till 58,0V.
27	Flytandeladdningspänning	Om självdefinierat är valt i program 5, detta programmera burk vara uppsättning upp.24 V modeller ( program 5 är inte Lib ) standardinställning : 27,0V inställning räckvidd är från 24,0 V tillde värde av programmera 26 24 V modeller ( program5 är Lib ) standard inställning : 28.2.0V- inställningräckvidd är från 24,0 V till de värde av programmera 2648 V modeller ( program 5 är inte Lib ) standardinställning : 54,0V inställning räckvidd är från 48,0 V tillde värde av programmera 26 48 V modeller ( program5 är Lib ) standard inställning : 56.4.0V- inställningräckvidd är från 48,0 V till de värde av programmera 26
29	Låg DCavstängdspänning	Om självdefinierat är valt i program 5, detta programmera c anvara uppsättning upp. Inställningsvärdet måste vara mindre änvärde av program12.Ökning av varje klick är 0,1V. Låg DC skär - av spänning vilja fast till inställningsvärdet oavsett hur stor procentandel ladda äransluten.24 V modeller standard ( program 5 är inte LIB )inställning : 21.0v- inställning räckvidd är från 20,0 V till27,0V24 V modeller standard ( program 5 är LIB )inställning : 25.0v- inställning räckvidd är från 20,0V till 27,0V48 V modeller standard ( program 5 är inte LIB )inställning : 42,0V Inställning räckvidd är från 40,0 V till54,0V48 V modeller standard ( program 5 är LIB )inställning : 50,0V inställning räckvidd är från 40,0 Vtill 54,0V
32	Bulkladdningstid (CV	Automatiskt (standard) :	Om det väljs kommer omriktarenatt bedöma detta laddningstidautomatiskt.
		5 min	Inställningen räckvidd är från rom
	scen)	900 min32 900	5 min till900 min. Ökning av varje klick5 min.
		Om " ANVÄND " är vald i program 05, detta programmera burk uppsättning upp .
33	Batteriutjämning	Batteriutjämning	Batteriutjämningavaktiverad ( standard )
		Om " Flooded " eller " Användardefinierad " är vald i program 05, detta program burk vara uppsättning upp .
34	Batteriutjämningspänning	24 V modeller standard ( program 5 är inte Lib ) inställning är Miljö räckvidd är från flytande spänning ~ 31V. Ökning av varje klick är 0,1V.24 V modeller standard ( program 5 är Lib ) inställning är 29,2V. Inställningsområde är från flytande spänning ~29V.Ökning av varje klick är 0,1V.48 V modeller standard ( program 5 är inte Lib ) inställning är Miljö räckvidd är från flytande spänning ~ 62V. Ökning av varje klick är 0,1V.48 V modeller standard ( program 5 är Lib ) inställning är 58,4V. Inställningsområde är från flytande spänning ~ 58V.Ökning av varje klick är 0,1V.
35	Batterietutjämnas tid	60 min ( standard )	Inställningsområde är från 0 min till 900 min .
36	Batterietutjämnastimeout	120 min ( standard )	Inställningsområde är från 0 min till900 min .
37	Utjämningsintervall	30 dagar ( standard )	Miljö räckvidd är från 1 till 90 c .
39	Utjämningaktiverasomedelbart	Aktivera	Inaktivera ( standard )
		Om utjämning fungera är aktiverat i program 33, detta programm burk sättas upp. Om "Aktivera" är valt i detta programmera, det till aktivera batteri utjämning omedelbart och LCD huvud sida viljavisar "E9". Om"Avaktivera" väljs kommer det att avbryta utjämningsfunktionen tills nästaaktiverad utjämningstid anländer baserat på program 37 inställningPådetta tid , " " viljainte visas i LCD huvud sida ..
41	Automatiskaktivering förlitium batteri		Inaktivera automatiskaktivering ( standard )När Program05 är valt "LIX" som litium batteri och när debatteriet är inte upptäckt, den u vilja aktivera automatiskt litium batteri på a tid . Om du brist taktivera automatiskt litium batteri , du måste starta om de enhet .
42	Manuell aktivering för litium batteri		Standard: inaktivera aktivering
			När Program05 är valt "LIX" som litium batteri, när de batteriet är inte upptäckt, Om du vill för att aktivera litium batteria tid ,du kunde vald det.
43	Ställa in SOC punkt tillbaka till nyttankälla när du väljer "SBU prioritet " eller " Solar först " in program		Standard 50%, 5%~50%Inställbar, men minimum miljö värde måste vara mer än värdet av programmera 45.
44	Ställa in SOC punkt tillbaka till batteriet läge när du väljer "SBU prioritet " eller " Solar först " in program		Standard 95%, 60%~100%Inställbar
45	Låg DC skär - av SOC		Standard 20%, 3%~30%Inställbar, men max inställningsvärde måste vara mindre än värdet av program 43.
46	Maximal urladdning nuvarande skydd		Standard AVInaktivera strömurladdning e nuvarande skyddsfunktion
			Endast tillgänglig i singel modell.När nytta finns tillgänglig, det vänder till nytta modell och batteriurladdning slutar efter batteriurladdningströmmen översteginställningsvärdet. När nytta är otillgänglig, varning förekommer och batteriurladdning varar efter batteriet utsläpp e nuvarande överskridit inställningsvärdet.
48	Litiumaktivering tid		Standard 6s;Uppsättning räckvidd är från 6 s till 300-tal.

BATTERIUTJÄMNING

Utjämningsfunktion läggs till laddningsregulatorn. Den vänder på uppbyggnad av negativa kemiska effekter som stratifiering, ett tillstånd där syrakoncentrationen är större vid botten av batteriet än vid toppen. Utjämning hjälper också till att ta bort sulfatkristaller som kan ha byggts upp på plattorna. Om det lämnas okontrollerat, kommer detta tillstånd, kallat sulfatering, att minska batteriets totala kapacitet. Därför rekommenderas det att utjämna batteriet med jämna mellanrum.

- Hur man ansöker om utjämningsfunktion

Du måste aktivera batteriets utjämningsfunktion i övervaknings-LCD:ns miljöprogram 33 först. Då kan du tillämpa denna funktion i enheten genom att använda en av följande metoder:

1. Ställ in utjämningsintervall i program 37.
2. Aktivera utjämning omedelbart i program 39.

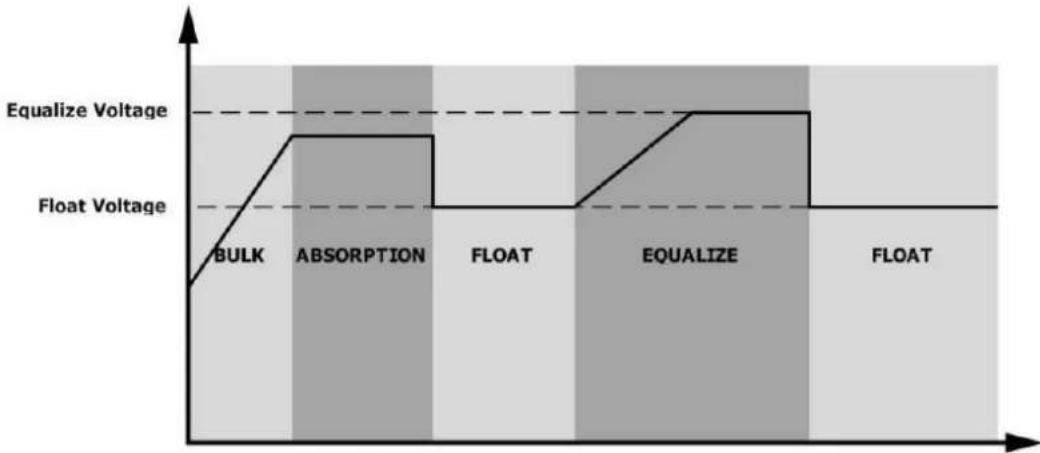

- När ska man utjämna

I flytsteget, när utjämningsintervallet (batteriutjämningscykeln) är anlände, eller utjämning är aktiv omedelbart, kommer regulatorn att börja gå in i utjämningssteget.

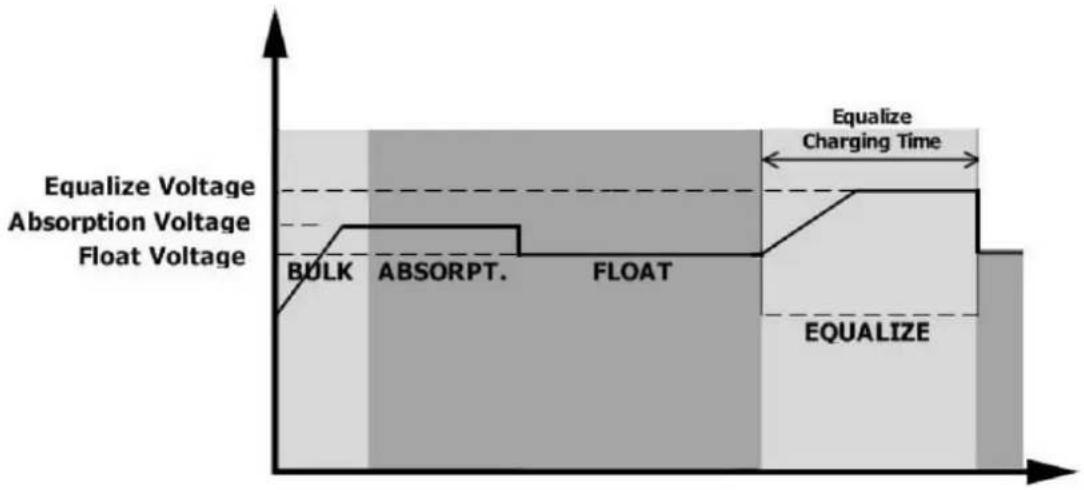

- Utjämningsladdningstid och timeout

I utjämningssteget kommer kontrollen att förse ström för att ladda batteriet så mycket som möjligt tills batterispänningen ökar till batteriets utjämningsspänning. Sedan tillämpas konstantspänningsreglering för att upprätthålla batterispänningen vid batteriets utjämningsspänning. Batteriet kommer att förbli i utjämningssteget tills den inställda batteriutjämningstiden har anlänt.

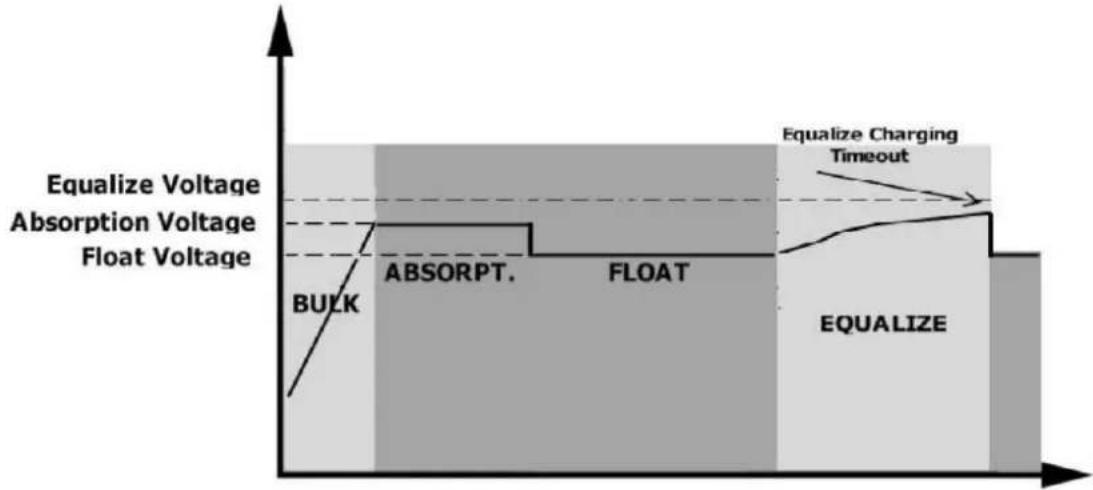

Dock, i utjämningssteget, när batteriets utjämningstid är utgången och batterispänningen inte stiger till batteriets utjämningsspänningspunkt, kommer laddningskontrollen att förlänga batteriets utjämningstid tills batterispänningen uppnår batteriets utjämningsspänning. Om batterispänningen fortfarande är lägre än batteriets utjämningsspänning när batteriets utjämningstimeout är över, kommer laddningskontrollen att stoppa utjämningen och återgå till flytsteget.

Om du väljer litiumbatteri för växelriktaren, är du endast tillåten att använda det litiumbatteri som vi har konfigurerat. Det finns två kontakter på litiumbatteriet: RS 485-porten i BMS och strömkabeln.

Följ stegen nedan för att implementera litiumbatterianslutningen:

1). Montera batteripolerna baserat på rekommenderad batterikabel och polstorlek (samma som bly-syra, se avsnitt Bly-syra Batterianslutning för detaljer).

2). Anslut änden av RS 485-porten på batteriet till BMS (RS 485) kommunikationsporten på växelriktaren.

Figur 1

Litium batterikommunikation och inställning

Om man väljer litiumbatteri, se till att ansluta BMS-kommunikationskabeln mellan batteriet och växelriktaren. Denna kommunikationskabel levererar information och signal mellan litiumbatteriet och växelriktaren. Denna information är listad nedan:

- Konfigurera om laddningsspänning, laddningsström och batteriets urladdningsspänning enligt litiumbatteriets parametrar.

Växelriktaren startar eller stoppar laddningen enligt litiumbatteriets status.

Anslut RS485-änden av batteriet till RS485-kommunikationsporten på växelriktaren.

Se till att litiumbatteriets RS485-port ansluter till växelriktaren stift-till-stift. Kommunikationskabeln är inuti paketet och växelriktarens RS485-port pin-tilldelning visas nedan:

Stift antal	RS 485 Hamn
PIN 1	RS 485-B
PIN 2	RS 485-A
PIN 7	RS 485-A
PIN 8	RS 485-B

Efter anslutning måste du slutföra och bekräfta vissa inställningar enligt följande:

1) Välj program 05 som litiumbatterityp. 2) Bekräfta program 41/42/43/44/45 inställningsvärden.

Notera: Program 43/44/45 är endast tillgängliga med framgångsrik kommunikation. De kommer att ersätta program 12/13/29 funktioner. Samtidigt blir program 13/12/29 otillgängliga.

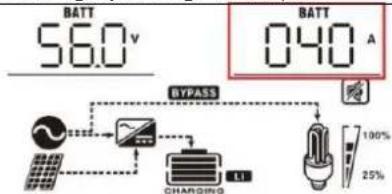

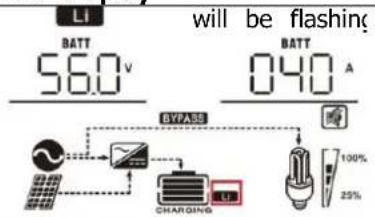

LCD-skärm

Om kommunikationen mellan växelriktaren och batteriet är framgångsrik visas viss information på LCD-skärmen enligt följande:

Punkt	Beskrivning	LCD display
1	Kommunikationen lyckades ikon

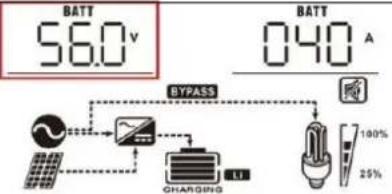

2	Max litium batteriladdningsspänning	Max litium batteri claddningsspänning är 56,0V.
3	Max litium batteriladdning nuvarande	Max litium batteriladdning nuvarande är 40A.
4	Litium batteriurladdning är förbjuden	Li blinkar en gång varje 1 andra
5	Litium batteriladdning är förbjuden	Li blinkar en gång varje 2 andra
6	Litium batteri SOC (%)	Litium batteri SOC är 63 AH och 60 %

Inställning för PYLON US2000 litiumbatteri

1). PYLONTECH USA 2000 litiumbatteri inställning:

Doppa Växla: Det finns 4 doppväxlar för att ställa in olika baudhastigheter och batterigruppsadress. Om växeln är i "AV"-läge betyder det "0". Om växeln är i "PÅ"-läge betyder det "1".

Doppa 1 är "PÅ" för att representera baudhastigheten 9600.

Dopp 2, 3 och 4 är reserverade för batteriets gruppadress.

Doppa slå på 2, 3 och 4 bemästra batteri (först batteri) är till uppsättning upp eller ändra de gruppadress. OBS: "1" är övre placera och "0" är botten position.

Steg 1. Använda de RS 485 kabel till ansluta växelriktare och Litium batteri som Fikon 1.

Steg 3. Tryck på mer än tre sekunder för att starta Litium batteri, driva produktion redo.

Steg 4. Vänd på de inverter.

Steg 5. Vara säker till välja batteri typ som "Li 2" in LCD programmera 5.

Om kommunikation mellan växelriktaren och batteriet lyckas, de batteri ikon Li på LCD visa vilja ljus

Inställning för litiumbatteri utan kommunikation

Detta förslag används för litium batteriapplikation och undvika litium batteri BMS skydd utan kommunikation, avsluta inställningen enligt följande:

1. Före startande miljö du måste få de batteri BMS specifikation :

A. Max laddning spänning B. Max laddning nuvarande C. Urladdning skyddsspänning

1. Ställ in batteri typ som "LIB"

05	Batterityp	årsstämma (standard)	Översvämmad FLD
		Användardefinierad	Om "Användardefinierad" är vald,batteri laddspänning och låg DC-avstängningspänning burk vara uppsättning upp iprogrammera 26, 27 och 29.
		Litiumbatteri utankommunikation	Om "LIB" är vald, den batteri standarvärde är lämplig för litium batteri utakommunikationbatteriladdningsspänning och låg DCavstängningsspänning burk varainrätta i programmera 26,27 och 29.

1. Ställ in CV-spänningen som Max c laddning spänning av BMS-0,5V.

26

Bulkladdningsspänning(CVspänning)

Om självdefinierat väljs i program 5, detta programmera burk var uppsättningupp. Men inställningsvärdet måste vara mer än eller lika värdet av program 27. Öka av varje klick är 0,1V.24 V modeller : Standard 28,2V, miljö räckvidd är från 24,0 V t 30,0V , 48 V modeller : Standard 56,4V, inställning räckvidd är från 48,0 V till 62,0V.

1. Ställ inflytande laddning spänning som C . V spänning .

27

Flytande laddning spänning

Om självdefinierat väljs i program 5, detta programmera burk vara s et upp.24 V modeller standard inställning : 27,0VMiljö räckvidd är från 24,0 V till de värde avprogrammera 26 48 V modeller standard inställning : 54,0VMiljö räckvidd är från 48,0 V till de värde av programmera 26

1. Ställ in Låg DC-avstängningsspänning ≥urladdningsskyddsspänning på BMS+2V.

29

Låg DCavstängdspänning

Om självdefinierat väljs i program 5, detta programmera burk b uppsättning upp. Inställningsvärdet måste vara mindre än värdet av program12.Ökning av varje klick är 0,1V. Låg DC skär - av spänning vilja fast till inställningsvärdet inga oavsett hur stor procent av belastningen är ansluten.24 V modeller standard inställning : 21,0vMiljö räckvidd är från 20,0 V till27,0V 48 V modeller standardinställning : 42,0VMiljö räckvidd är från 40,0 V till 54,0V

1. Ställ in Max laddström som måste vara mindre än Max laddningsström från BMS.

02

Maximal laddning aktuell: För att konfigurera total laddström för sol- och nytta laddare. ( Max . laddning nuvarande = nytta laddning nuvarande + sol- laddström)

Om valt, acceptabelt laddningsströmområde vilja vara inom - Max . laddning nuvarande av SPEC , men det borde inte vara mindre än AC-laddningsströmmen (program 11 )

1. Ställ in spänningspunkten för att återgå till nätström när du väljer "SBU-prioritet" eller "Solar först" i program 01. Värdet måste vara ≥ Låg DC-avstängningsspänning +1V, annars ger växelriktaren en varning om låg batterispänning.

12	Inställning av spänning punkt tillbaka till nyttan källa när du väljer "SBU prioritet " eller " Solar först " in programmera 01.	48 V modeller: 46V ( standard )Miljö räckvidd är från 44,0 V till 57,2 V för 48 v modell det maximala inställningsvärdet måste vara mindre än värdet på program13.
		24 V modeller: 23V ( standard )Miljö räckvidd är från 22,0 V till 28,6 V för 24 v modell , Det maximala inställningsvärdet måste vara mindre än värdet på program13.

Anmärkning:

1. Det är bättre att avsluta inställningen utan att slå på växelriktaren (låt bara LCD-skärmen visa, ingen produktion); 2. När du är klar med inställningen, starta om växelriktaren.

Felreferenskoder

Fel Koda	Fel Händelse	Ikon på
01	Övertemperatur på växelriktaren modul
02	Övertemperatur på DCDC modul
03	Batterispänningen är också hög
04	Övertemperatur på PV modul
05	Utgång kort kretsad.
06	Utspänning är också hög h.
07	Tidsgräns för överbelastning
08	Bussspänning är också hög
09	Buss mjuk start misslyckades
10	PV över nuvarande
11	PV överspänning
12	DCDC över nuvarande
13	Överström eller svalla
14	Bussspänning är också låg
15	Inverter misslyckades (Självkontroll)
18	Op aktuell offset är också hög
19	Inverterström offset är också hög
20	DC/DC-ström offset är också hög
21	PV-ström offset är också hög
22	Utspänning är också låg
23	Inverter negativ driva

Varningsindikator

Varning Koda	Varning Händelse	Hörbart larm	Ikonen blinkar
02	Temperaturen är också Hög	Pip tre gånger varje gång andra
04	Låg batteri	Pip en gång varje andra
07	Överbelastning	Pip en gång varje 0,5 andra
10	Uteffekt nedsättning	Pip två gånger varje 3 sekunder
14	Fläkt blockerad	Ingen
15	PV energi är låg	Pip två gånger varje 3 sekunder
19	Litium Batteri kommunikationen misslyckades	Pip en gång varje 0,5 andra
21	Litium Batteriet slut nuvarande	Ingen
£9	Batteriutjämning	Ingen
bP	Batteri är inte ansluten	Ingen

SPECIFIKATIONER

Tabell 1: Linjelägespecifikationer

INVERTER MODELL	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Ingångsspänningsvågform	Sinusformad (hjälpmedel eller generator)
Nominell inspänning	230 Vac
Låg Förlust spänning	170 Vac ±7V (UPS) 90 Vac ±7V (apparater)
Låg Förlust Returspänning	180 Vac ±7V (UPS); 100 Vac ±7V (apparate r)
Hög Förlust spänning	280 Vac ±7V
Hög Förlust Returspänning	270 Vac ±7V
Max AC ingångsspänning	300 Vac
Nominell ingång Frekvens	50 Hz / 60 Hz (Automatisk upptäckt)
Låg Förlust Frekvens	40±1 Hz
Låg Förlust Återvända Frekvens c)	42±1 Hz
Hög Förlust Frekvens	65±1 Hz
Hög Förlust Återvända Frekvens	63±1 Hz
Utgång kortslutning Skydd	Batteriläge: Elektroniska kretsar
Effektivitet (Linje Läge)	>95 % (Betygsatt R ladda, batteri full laddad)
Överföringstid	10 ms typisk (UPS); 20 ms typiska (Vitvaror)
Produktion effektnedstämpling:När AC-ingångsspänningen sjunker till 95V eller 170 V beroende på modeller, den uteffekt kommer nedsättas.

Tabell 2: Växelriktarlägespecifikationer

INVERTER MODELL	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Nominell utgång Driva	1,5KVA1,5KW	2,5KVA2,5KW	3,5KVA3,5KW	5,5KVA5,5KW	6,2KVA6,2KW
Utspänningsvågform	Ren sinus Våg
Utspänning förordning	230 Vac ±5 %
Produktion Frekvens	50 Hz eller 60 Hz
Topp Effektivitet	94 %
Överspänningskapacitet	2* betygsatt driva för 5 sekunder
Nominell DCIngångsspänning	24 VDC			48 VDC
Kallstartsspänning	23,0 VDC			46,0 VDC
Låg DC-varningsspänning
Bara för årsstämma och Flooded@ ladda < 20%@ 20 % ≤ ladda < 50%@ ladda ≥ 50 %	22,0VDC21,4VDC20,2VDC			44,0Vdc42,8Vdc40,4Vdc
Låg DC-varningÅtervända Spänning
Bara för årsstämma och Flooded@ ladda < 20%@ 20 % ≤ ladda < 50%@ ladda ≥ 50 %	23,0VDC22,4VDC21,2VDC			46,0Vdc44,8Vdc42,4Vdc
Låg DC Cut-off Spänning
Bara för årsstämma och Flooded@ ladda < 20%@ 20 % ≤ ladda < 50%@ ladda ≥ 50 %	21,0VDC20,4VDC19,2VDC			42,0Vdc40,8Vdc38,4Vdc

Tabell 3: Laddningslägespecifikationer

Utility Laddning Läge
INVERTER MODELL		1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Max laddning Nuvarande ( PV + AC )(@ VI /P =230 Vac )		60 Amp	100 Amp	100 Amp	100 Amp	120 Amp
Max laddning Nuvarande ( AC )(@ VI /P =230 Vac )		60 Amp	80 Amp
Bulk Laddar Spännin g	Översv ämmad Batteri	29,2 VDC			58,4 VDC
	årsstämma / Gel batteri	28,2 VDC			56,4 VDC
Flytande laddningsspänning		27 VDC			54 VDC
Överpris Skydd		32 VDC			63 VDC
Laddningsalgoritm		3- Steg

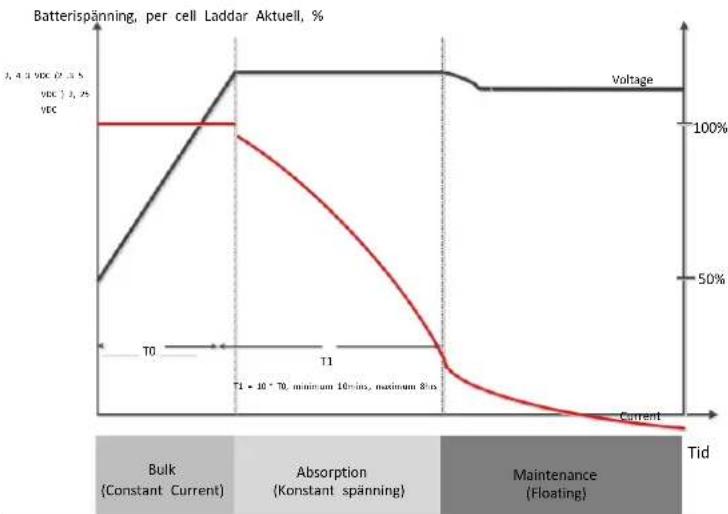

Laddningskurva
Sol Input
INVERTER MODELL		1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Betygsatt Driva		2000W	3000W	4000W	5500W	6500W
Max. PV Array Open Circ it Spänning		500 VDC
PV Array MPPT spänning Räckvidd		60 VDC ~500 VDC
Max. Input Nuvarande		15A	15A	15A	18A	27A
Max. Laddningsström (PV)		60A	100A	100A	100A	120A

Tabell 4: Allmänna specifikationer

INVERTER MODELL	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
DriftstemperaturRäckvidd	-10°C till 55°C
Förvaringstemperatur	-15°C~ 60°C
Fuktighet	5 % till 95 % Relativ Fuktighet ( ej kondenserande )
Mått (D*B*H), mm	358x295x105			438x295x105
Nettovikt, kg	5.8	6,0	6.2	8.2	8.7

FELSÖKNING

Problem	LCD/LED/Summer	Förklaring / Möjlig orsak	Vad ska do
Enheten stängs ner automatiskt under uppstart behandla.	LCD/LED och summer vilja vara aktiv för 3 sekunder och sedan slutföra.	Batterispänningen är för låg	1. Ladda om batteri .2. Ersätta batteri .
Inga svar efter makt på .	Inga indikation.	1. Den batteri spänning är långt för lågt .2. Batteripolaritet är ansluten omvänt.	1. Kontrollera om batterier och ledningarna är väl anslutna.2. Ladda om batteri .3. Ersätta batteri .
Elnät finns men de enheten fungerar i batteri läge.	Ingångsspänning är visas som 0 på LCD och grön LED är blinkar.	Ingångsskydd är utlöst	Kontrollera om AC-brytare är snubblade och AC-ledningar är ansluten väl.
	Grön LED blinkar.	Otilräcklig kvalitet på växelström. ( Strand eller Generator )	1. Kontrollera om AC ledningar är för tunt och / eller för lång .2. Kontrollera om generator ( tillämpas) fungerar väl eller om ingångsspänningsområde miljö är rätta. (UPS-→apparat)
	Grön LED blinkar.	Ställ in " Solar Först " som de prioritet av utgångskällan.	Byt utgångskälla p rioritet till Utility först.
När enhet är påslagen, inre relä är påslagen och av upprepade gånger.	LCD display och lysdioder blinkar	Batteri är osammanhängande.	Kontrollera om batterikablar är ansluten väl.
Summer pip kontinuerligt och röd LED är på .	Fel koda 07	Överbelastningsfel. De växelriktare är överbelastning 110% och tid är upp .	Minska den anslutna ladda a' stänga av en del utrustning.
	Fel koda 05	Utgång kort kretsad.	Kontrollera om ledningar är ansluten väl och ta bort onormala ladda.
	Fel koda 02	Inverterns inre temperatur komponent är över 100°C.	Kontrollera om luftflödet av de enhet är blockerad eller huruvida den omgivande temperaturen är för hög .
	Fel koda 03	Batteri är överdebiterat.	Återgå till reparationscenter.
		Batterispänningen är också hög.	Kontrollera om spec och kvantitet av batterier är möta krav.
	Fel koda 22/06	Utgång onormal (växelriktarspänning nedan än 190 Vac eller är högre än 260 Vac )	1. Minska de ansluten last .2. Återvända till reparera centrum
	Fel koda 08/09/15	Interna komponenter misslyckades.	Återgå till reparationscenter.
	Fel koda 13	Överström eller uppsving.	Starta om de enhet , om o fel inträffar igen, vänligen återvänd till reparationscenter.
	Fel koda 14	Buss spänning är för låg .
	En annan felkod		Om ledningarna är ansluten snälla återvända till reparera centrum.

Wi-Fi Plug Pro Quick Installation Guideline

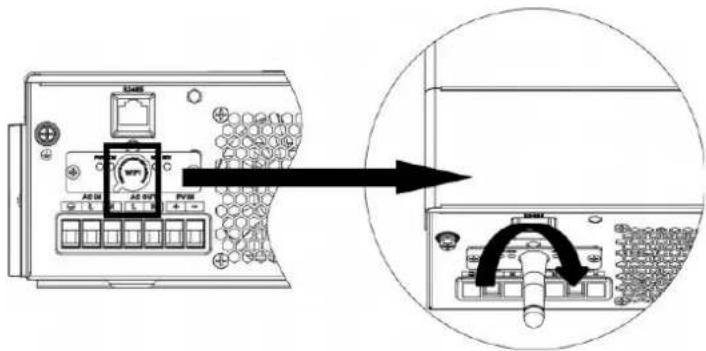

1. Schematisk bild av borttagning och montering av den trådlösa antennen

1.2 Lägg till datalogger

① Logga in på kontot och klicka på

Datalogger Tryck på "+"-knappen längst upp till höger

hörnet av dataloggarens sida

② Enligt uppmaningarna, skriv in information för att avsluta ad d datalogger

PN-numret är belägen bredvid maskinapparat märka.

(InitialPassword:12345678)

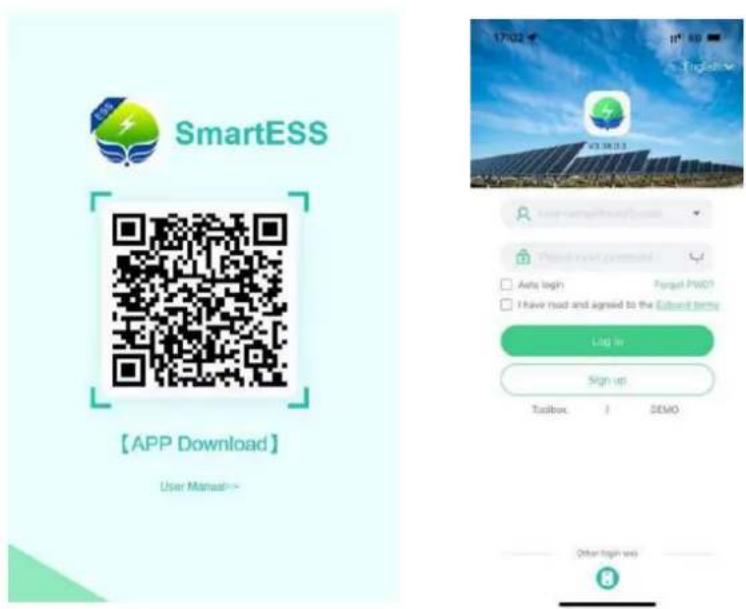

(1) Skanna QR-koden och ladda ner APP (iPhone App Store; och roid-telefon); (2) Öppna APPEN, klicka på knappen "Registrering" och välj " Mobiltelefon Registrering" eller "E- postregistrering"; (3) Slå på Bluetooth eller WiFi som behövs.

2.2 Bluetooth ansluten till digitalsamlaren

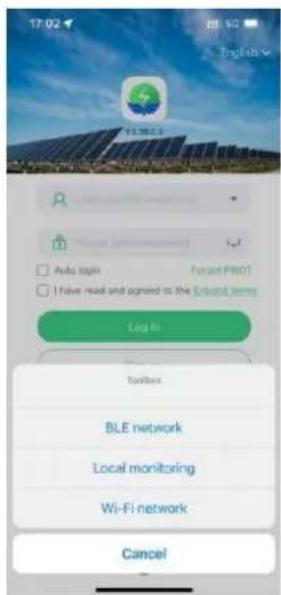

(1) Klicka på "Verktygslådan" och välj "BLE-nätverk" eller "Wi-Fi nätverk" som nödvändig;

(2) Om du väljer Bluetooth-distributionsnätverket kommer du automatiskt att skanna enheten i närheten

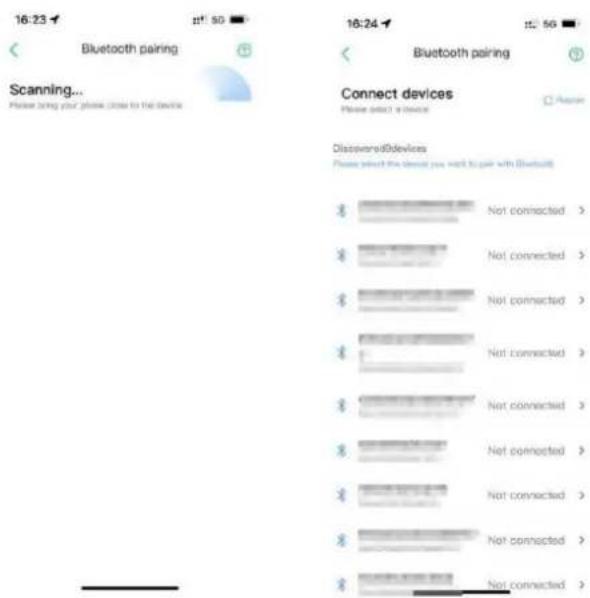

på sidan "Bluetooth-parning", hitta PN-koden som motsvarar den digitala samlaren, och klick "Ansluta".

3.3 Nätverk Inställningar

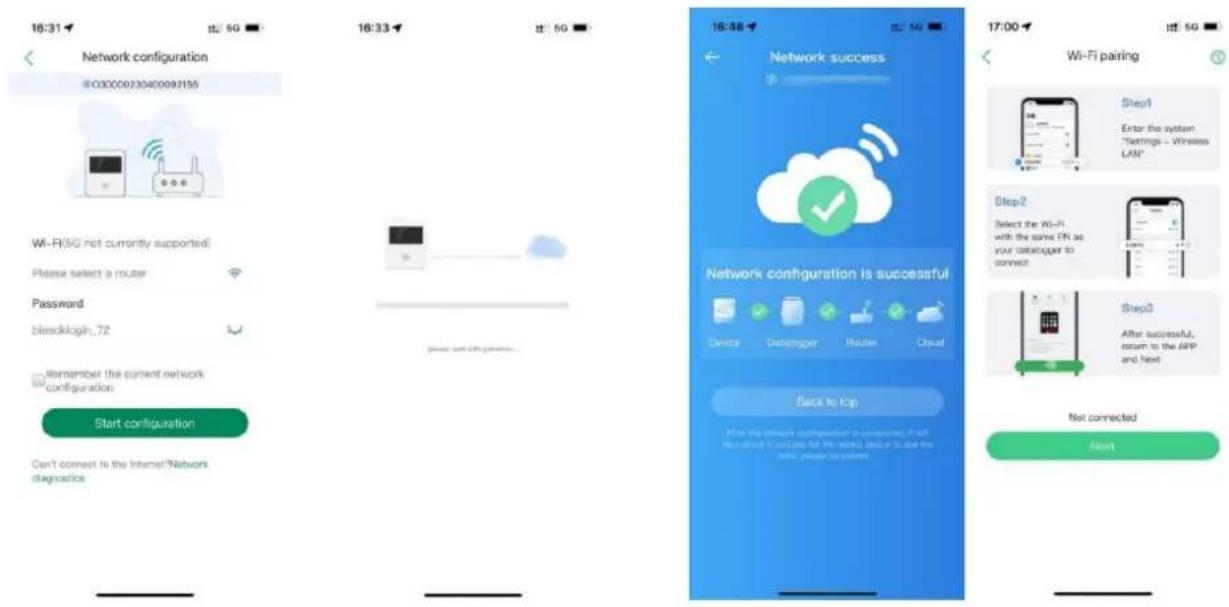

(1) Välj motsvarande 2.4G WiFi enligt anvisningarna, fyll i lösenord och klicka "Start Ansluter till nätverket"; uppmaning på referenssidan för WiFi-distributionsnätverkets APP.

Teknisk support och E- garantibevis www.vevor.com/ /support
