MANUALE UTENTE EM6200-48L Vevor
Supporto tecnico e certificato di garanzia elettronica
Noi continuiamo a essere impegnati a fornirvi utensili a prezzi competitivi.
"Salva Metà", "Metà Prezzo" o qualsiasi altra simile espressione usata da noi rappresenta solo una
stima di risparmio che potreste ottenere acquistando alcuni utensili da noi rispetto ai marchi superiori e non significa necessariamente che copra tutte le categorie di utensili offerti da noi.
Vi ricordiamo gentilmente di verificare accuratamente quando effettuate un ordine con noi se state
effettivamente risparmiando la metà rispetto ai marchi superiori.
MODELLO: EM 3500-24L / EM 6200-48L
Avete domande sul prodotto? Bisogno di supporto tecnico? Per favore contattateci gratuitamente:
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Queste sono le istruzioni originali. Si prega di leggere attentamente tutto il manuale di istruzioni
prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al
prodotto che avete ricevuto. Per favore perdonateci se non vi informiamo in anticipo in caso di aggiornamenti tecnologici o software sui nostri prodotti.
 | Attenzione - A ridurre IL rischio Di infortunio , utente dov Leggere manuale di istruzioni accuratamente. |
 | Questo il prodotto è soggetto alla disposizione di europeo Direttiva 2012/1/ CE . Il simbolo mostrando UN impennata bidone attraversatoAttraverso indica che il prodotto richiede una separazione rifiutarecollezione In IL europeo unione. Questo si applica al proc e tutti gli accessori contrassegnato con questo simbolo. prodotto s contrassegnato come come Maggio non Essere scartato con normale domestico sciupare, ma deve Essere preso A UN collezione punto per riciclaggio elettrico E dispositivi elettronici |
AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA
Il prodotto è utilizzato in combinazione con una fonte di energia permanente (batteria). Anche se l'apparecchiatura è spenta, una tensione elettrica pericolosa può verificarsi ai terminali di ingresso e/o di uscita. Spegnere sempre l'alimentazione e scollegare la batteria prima di eseguire la manutenzione. Il prodotto non contiene parti riparabili dall'utente. Non rimuovere il pannello frontale e non mettere il prodotto in funzione a meno che tutti i pannelli siano montati. Tutta la manutenzione deve essere eseguita da personale qualificato.
Non utilizzare mai il prodotto in luoghi dove potrebbero verificarsi esplosioni di gas o polvere. Fare riferimento alle specifiche fornite dal produttore della batteria per garantire che la batteria sia adatta all'uso con questo prodotto. Le istruzioni di sicurezza del produttore della batteria devono essere sempre osservate.
AVVERTENZA: non sollevare oggetti pesanti senza assistenza. Installazione
Leggere le istruzioni di installazione prima di iniziare le attività di installazione. Questo prodotto è un dispositivo di sicurezza di classe I (fornito con un
terminale di terra per scopi di sicurezza). I suoi terminali di ingresso e/o uscita in corrente alternata devono essere provvisti di messa a terra ininterrotta per motivi di sicurezza. Un punto di messa a terra aggiuntivo è situato sull'esterno del prodotto. Se si può presumere che la protezione di messa a terra sia danneggiata, il prodotto deve essere rimosso dal
funzionamento e impedito di essere rimesso in funzione accidentalmente; contattare il personale di manutenzione qualificato.
Assicurarsi che i cavi di collegamento siano provvisti di fusibili e interruttori automatici. Non sostituire mai un dispositivo di protezione con un componente di tipo diverso. Fare riferimento al manuale per la parte corretta.
Prima di accendere il dispositivo, controllare se la tensione di alimentazione disponibile è conforme alle impostazioni di configurazione del prodotto, come descritto nel manuale.
Assicurarsi che l'apparecchiatura sia utilizzata nelle condizioni di funzionamento corrette. Non operare mai in un ambiente umido o polveroso.
Assicurarsi che ci sia sempre spazio libero sufficiente attorno al prodotto per la ventilazione e che le aperture di ventilazione non siano ostruite.
Installare il prodotto in un ambiente resistente al calore. Assicurarsi quindi che non vi siano sostanze chimiche, parti in plastica, tende o altri tessuti, ecc. nelle
immediate vicinanze dell'apparecchiatura. Trasporto e stoccaggio
Per lo stoccaggio o il trasporto del prodotto, assicurarsi che l'alimentazione di rete e i cavi della batteria siano scollegati.
Nessuna responsabilità può essere accettata per danni in transito se l'apparecchiatura non è trasportata nella sua confezione originale.
Conservare il prodotto in un ambiente asciutto; la temperatura di stoccaggio dovrebbe essere compresa tra -10 °C e 50 °C.
Fare riferimento al manuale del produttore della batteria per informazioni su trasporto, stoccaggio, carica, ricarica e smaltimento della batteria.

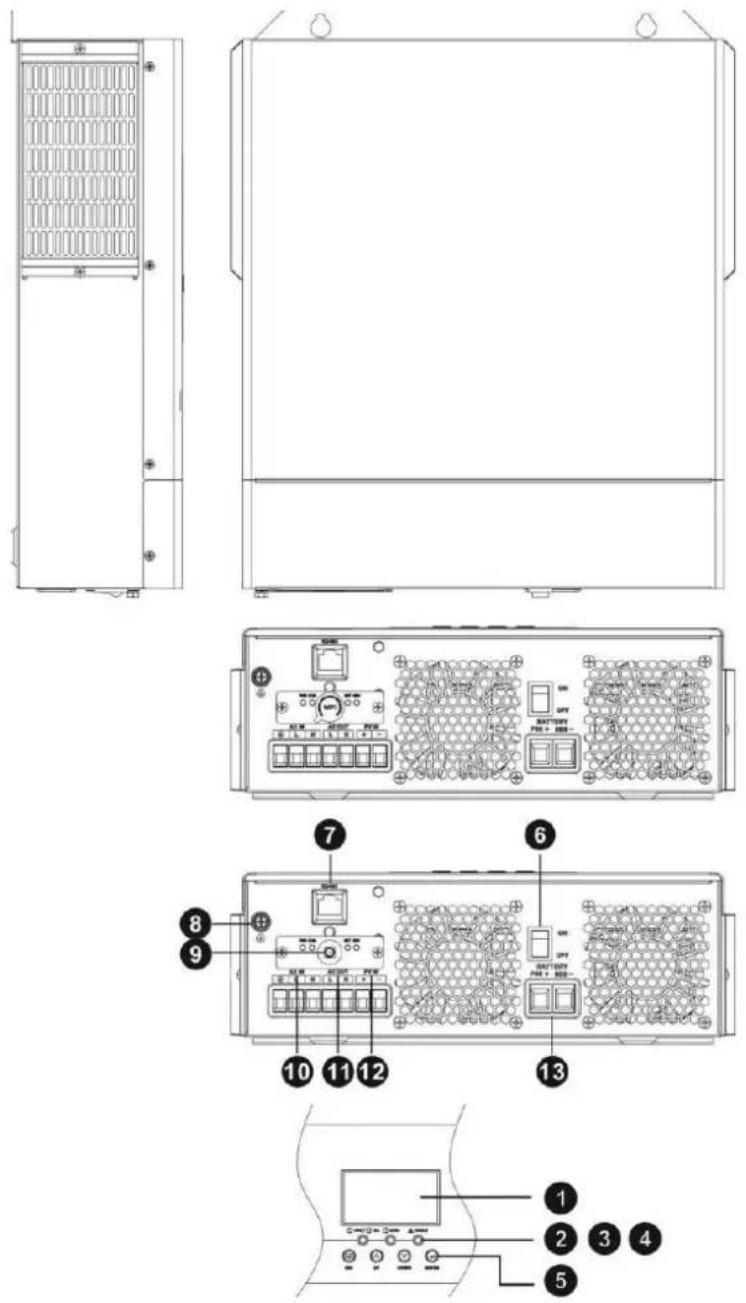

PANORAMICA DEL PRODOTTO
- Schermo LCD
- Stato indicatore
- Ricarica indicatore
- Colpa indicatore
- Funzione pulsanti
- Potere acceso / spento interruttore porta
- Comunicazione RS 48
- Messa a terra
- Wifi antenna porta
- Corrente alternata ingresso
- Corrente alternata produzione
- Fotovoltaico ingresso
- Batteria ingresso
INSTALLAZIONE
Disimballaggio e ispezione
Prima dell'installazione, si prega di ispezionare l'unità. Assicurarsi che niente all'interno del pacchetto sia danneggiato. Si dovrebbero ricevere i seguenti elementi all'interno del pacchetto:
- Unità x 1
- Manuale utente x 1
- Antenna Wi-Fi x 1

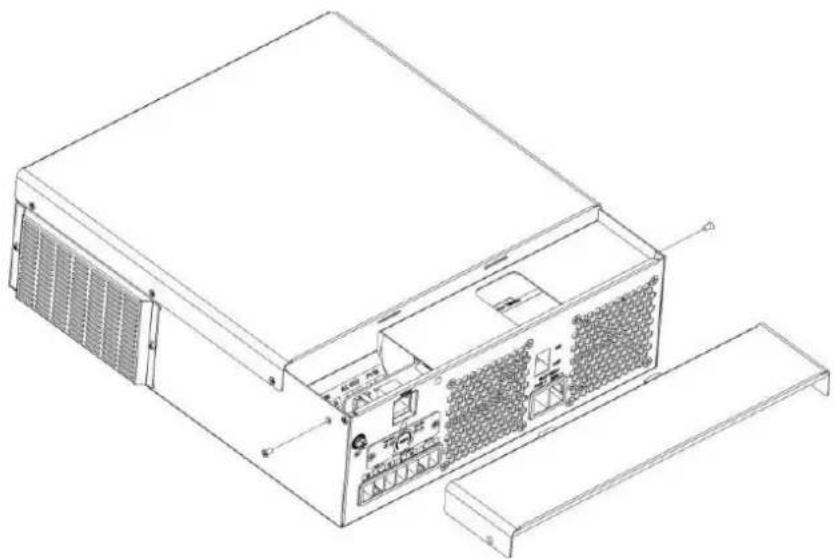

Preparazione
Prima di collegare tutti i cablaggi, rimuovere la copertura inferiore svitando le due viti come mostrato sotto.
Montaggio dell'unità
Considerare i seguenti punti prima di selezionare dove installare:
- Non montare l'inverter su materiali da costruzione infiammabili.
- Montare su una superficie solida.
- Installare questo inverter a livello degli occhi per permettere al display LCD di essere sempre leggibile.
- La temperatura ambiente dovrebbe essere tra 0°C e 55°C per garantire un funzionamento ottimale.
- La posizione di installazione consigliata è essere attaccato verticalmente al muro.

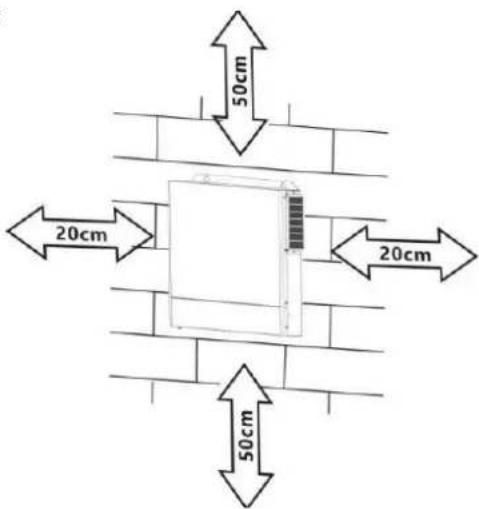

- Assicurati di tenere altri oggetti e superfici come mostrato nel diagramma a destra per garantire una sufficiente dissipazione del calore e di avere abbastanza spazio per la rimozione dei fili.
ADATTO PER MONTAGGIO SU CALCESTRUZZO O SOLO ALTRE SUPERFICI NON COMBUSTIBILI.

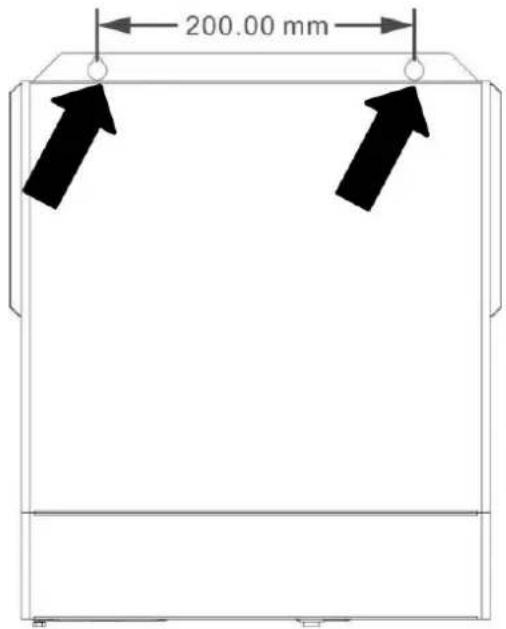

Installare l'unità avvitando tre viti. È raccomandato l'utilizzo di viti M4 o M5.
Collegamento della batteria
ATTENZIONE: Per il funzionamento in sicurezza e la conformità alle normative, è necessario installare un dispositivo di protezione da sovracorrente CC separato. Il protettore o il dispositivo di disconnessione tra batteria e inverter potrebbe non essere richiesto in alcune applicazioni; tuttavia, è comunque richiesta l'installazione di una protezione da sovracorrente. Fare riferimento
all'amperaggio tipico nella tabella sottostante come dimensione del fusibile o dell'interruttore necessaria.
Spogliarello
Lunghezza:
ATTENZIONE! Tutti i cablaggi devono essere eseguiti da personale qualificato.
AVVERTIMENTO! È molto importante per la sicurezza del sistema e per un funzionamento efficiente utilizzare il cavo appropriato per il collegamento della batteria. Per ridurre il rischio di infortuni, si prega di utilizzare la lunghezza di spelatura (L2) e la lunghezza di stagnatura (L1) raccomandate.
Come sotto.
Cavo batteria raccomandato, lunghezza di spelatura (L2) e lunghezza di stagnatura (L1):
| Modello | Massimo Amperaggio | Batteri a capacità | Filo Misurare | Cavo mm 2 | L1 (mm) | L 2 (mm) | Valore di coppia |
| Potenza: 1500W-24 | 70A | 100 Ah | 6 AWG | 13.3 | 3 | 18 | 2~3 nanometro |
| Potenza: 2500W-24 | 100A | 100 Ah | 4 AWG | 21.15 | 3 | 18 | 2~3 nanometro |
| Altro Modelli | 137A | 100 Ah | 2 fili | 38 | 3 | 18 | 2~3 nanometro |

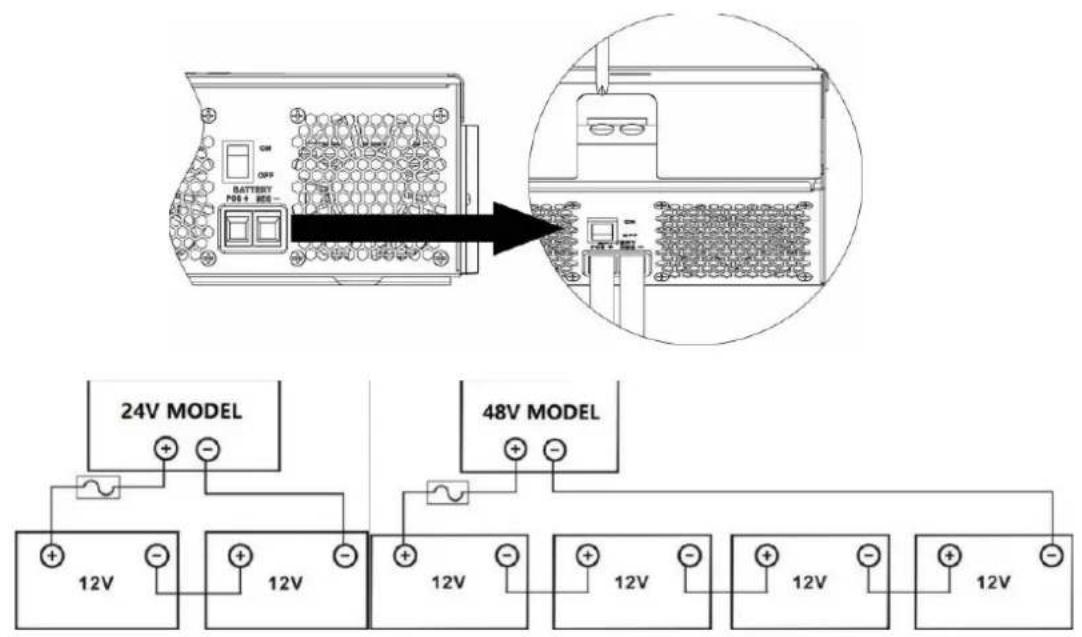

Si prega di seguire i passaggi sottostanti per il collegamento della batteria:
- Rimuovere il manicotto isolante per 18 mm sui cavi positivo e negativo, in base alla lunghezza di spelatura raccomandata.
- Collegare tutti i pacchi batteria come richiesto dall'unità. Si consiglia di utilizzare la capacità della batteria raccomandata.
- Inserire il cavo della batteria in piano nel connettore della batteria dell'inverter e assicurarsi che i bulloni siano serrati con una coppia di 2-3 Nm. Assicurarsi che la polarità sia corretta sia sulla batteria che sull'inverter/caricabatterie, e che i cavi della batteria siano ben serrati e avvitati al connettore della batteria.
| ATTENZIONE: Shock PericoloL'installazione deve essere eseguito con la dovuta cura A alto tensione della batteria In se |
| ATTENZIONE!! Fare non mettere nulla tra il piatto parte del terminale dell'inverter Altrimenti, il surriscaldamento può verificarsi.ATTENZIONE!! Fare non applicare sostanze antiossidanti sui terminali prima che i terminali siano collegati saldamente.ATTENZIONE!! Prima rendendo la finale Connessione o chiusura CC corrente continua interruttore/sezionatore, assicurati che il positivo (+) debba Essere collegato A positivo (+) E negativo (-) dovere Essere collegato A negativo (-). |

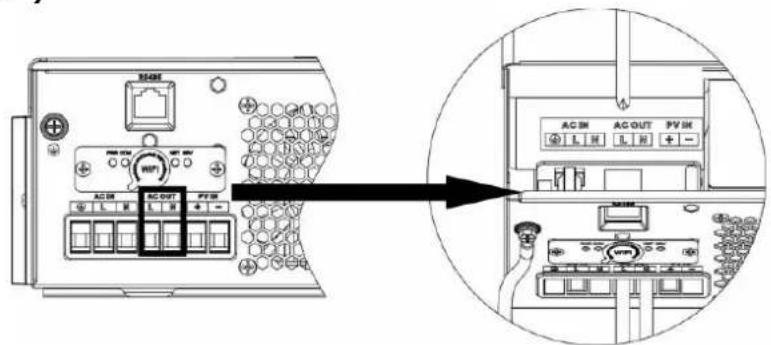

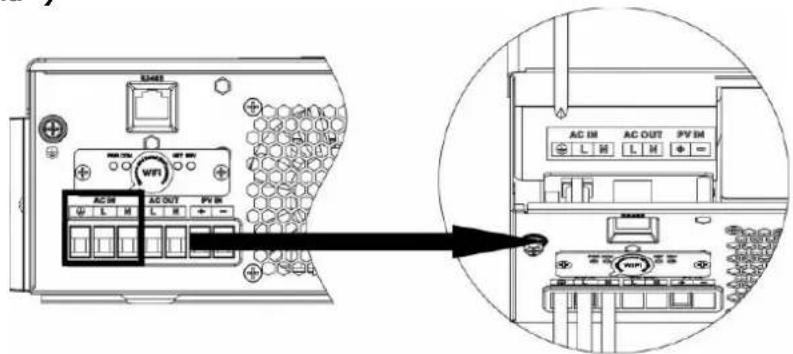

Collegamento ingresso/uscita CA
ATTENZIONE!! Prima di collegare l'ingresso CA alla fonte di alimentazione, installare un interruttore CA separato tra l'inverter e la fonte di alimentazione CA. Ciò garantirà che l'inverter possa essere scollegato in sicurezza durante la manutenzione e completamente protetto da sovracorrenti sull'ingresso CA. La specifica raccomandata per l'interruttore CA è 50A. ATTENZIONE!! Ci sono due blocchi terminali con marcature "IN" e "OUT". Non collegare erroneamente i connettori di ingresso e uscita.
ATTENZIONE! Tutti i cablaggi devono essere eseguiti da personale qualificato.
ATTENZIONE! È molto importante per la sicurezza del sistema e per un funzionamento efficiente utilizzare il cavo appropriato per la connessione dell'ingresso CA. Per ridurre il rischio di lesioni, si prega di utilizzare la misura del cavo consigliata come sotto.
Requisiti dei cavi suggeriti per i cavi CA
| Modello | Misura | Valore di coppia |
| 1,5 KVA | Cavo AWG 12 | 1.4~ 1,6 Nm |
| 2,5KVA / 3,5KVA | Cavo AWG 10 | 1.4~ 1,6 Nm |
| 5,5KVA / 6,2KVA | 8 AWG | 1.4~ 1,6 Nm |
Si prega di seguire i passaggi seguenti per implementare la connessione di ingresso/uscita CA:
- Prima di realizzare la connessione di ingresso/uscita CA, assicurarsi di aprire il protettore o sezionatore CC prima.
- Rimuovere la guaina isolante per 10 millimetri per sei conduttori. E accorciare la fase L e il conduttore neutro N: millimetri
- Inserire i fili di ingresso CA secondo la polarità indicata sul morsetto e serrare le viti dei terminali. Assicurarsi di collegare il conduttore di protezione PE per primo.
Terra (giallo-verde)
L→LINEA (marrone o nero)
N→Neutro (blu)
Assicurarsi che la fonte di alimentazione CA sia scollegata prima di tentare di cablarla all'unità.
- Quindi, inserire i fili di uscita CA secondo la polarità indicata sul morsetto e serrare le viti dei terminali. Assicurarsi di collegare il conduttore di protezione PE
per primo.
Terra (giallo-verde)
L→LINEA (marrone o nero)
N→Neutro (blu)
- Assicurarsi che i fili siano saldamente connessi.
ATTENZIONE: Elettrodomestici come i condizionatori d'aria necessitano di 2~3 minuti per riavviarsi, perché è necessario avere abbastanza tempo per bilanciare il gas refrigerante all'interno dei circuiti. Se si verifica una mancanza di energia e questa si riprende in poco tempo, causerà danni ai tuoi elettrodomestici collegati. Per prevenire questo tipo di danno, controlla presso il produttore del condizionatore d'aria se è dotato di funzione di ritardo temporale prima dell'installazione. Altrimenti, questo inverter/caricabatterie attiverà la protezione da sovraccarico e interromperà la produzione per proteggere il tuo apparecchio, ma a volte può causare comunque danni interni al condizionatore d'aria.
Collegamento FV
ATTENZIONE: Prima di connettersi ai moduli fotovoltaici, si prega di installare separatamente un interruttore del circuito a corrente continua tra l'inverter e i moduli fotovoltaici.
ATTENZIONE! Tutti i cablaggi devono essere eseguiti da personale qualificato.
ATTENZIONE! È molto importante per la sicurezza del sistema e il funzionamento efficiente utilizzare un cavo appropriato per la connessione del modulo fotovoltaico. Per ridurre il rischio di lesioni, si prega di utilizzare la misura di cavo consigliata come sotto.
| Modello | Amperaggio tipico | Cavo Misurare | Coppia |
| 1,5 KVA | 15A | Cavo AWG 1 | 1,4~1,6 nanometro |
| 2,5 KVA | 15A | Cavo AWG 1 | 1,4~1,6 nanometro |
| 3,5 KVA | 15A | Cavo AWG 1 | 1,4~1,6 nanometro |
| 5,5 KVA | 18A | Cavo AWG 1 | 1,4~1,6 nanometro |
| 6,2 KVA | 27A | Cavo AWG 1 | 1,4~1,6 nanometro |
Selezione del modulo fotovoltaico:
Quando si selezionano correttamente i moduli fotovoltaici, si prega di considerare i seguenti parametri:
- La tensione a circuito aperto (Voc) dei moduli fotovoltaici non deve superare la tensione massima del circuito aperto del vettore fotovoltaico dell'inverter.
- La tensione a circuito aperto (Voc) dei moduli fotovoltaici dovrebbe essere più alta della tensione minima della batteria.
| Ricarica solare Modalità |
| MODELLO INVERTER | 1,5 KVA | 2,5 KVA | 3,5 KVA | 5,5 KVA | 6,2 KVA |
| Massimo Tensione a circuito aperto del pannello fotovoltaico | 500 CC |
| Pannello fotovoltaico Tensione MPPT Allineare | 60 V CC ~500 V CC |
| Massimo CORRENTE DI INGRESSO F | 15A | 15A | 15A | 18A | 27A |
Prendendo i moduli fotovoltaici da 450 Wp e 550 Wp come esempio, dopo aver considerato i due parametri sopra, le configurazioni dei moduli consigliate sono elencate nella tabella sotto.
| Solare PannelloSpecifiche . ( rifermento )- Potenza 450 W- Vmp : 34,67 V- Imp : 13.82A-Voc : 41,25 Vcc- ISC: 12,98A | INGRESSO SOLARE | Quantità di pannelli | Totale ingresso energia | Invertitore Modello |
| 2 pz. In seriale | 2 pz. | 900 L' | 1,5KVA -6,2KVA |
| 3 pz. In seriale | 3 pz. | 1.350 Potenza |
| 4 pz. In seriale | 4 pz. | 1.800 Watt |
| 5 pz. In seriale | 5 pz. | 2.250 Watt |
| 6 pz. In seriale | 6 pz. | 2.700 Watt |
| 7 pz. In seriale | 7 pz. | 3.150 Potenza |
| 8 pz. In seriale | 8 pz. | 3.600 Watt |
| 9 pz. In seriale | 9 pz. | 4.050 Lenti |
| 10 pz. In seriale | 10 pz. | 4.500 Watt | 5,5KVA -6,2KVA |
| 11 pz. In seriale | 11 pz. | 4.950 Potenza |
| 12 pz. In seriale | 12 pz. | 5.400 W |
| 6 pezzi In seriale E 2 set In parallel | 12 pz. | 5.400 W | 6,2 KVA |
| 7 pezzi In seriale E 2 set In parallel | 14 pz. | 6.300 watt |
| Solare PannelloSpecifiche . ( riferimento )- Potenza 550 W- Vmp : 42,48 V- Imp : 12,95A-Voc : 50,32 Vcc- ISC: 13.70A | INGRESSO SOLARE | Quantità di pannelli | Totale ingresso energia | Invertitore Modello |
| 2 pz. In seriale | 2 pz. | 900 L' | 1,5KVA -6,2KVA |
| 3 pz. In seriale | 3 pz. | 1.650 Potenza |
| 4 pz. In seriale | 4 pz. | 2.200 Watt |
| 5 pz. In seriale | 5 pz. | 2.750 Potenza |
| 6 pz. In seriale | 6 pz. | 3.300 Watt |
| 7 pz. In seriale | 7 pz. | 3.850 watt |
| 8 pz. In seriale | 8 pz. | 4.400 watt | 5,5KVA -6,2KVA |
| 9 pz. In seriale | 9 pz. | 4.950 Potenza |
| 4 pezzi In seriale E 2 set In parallel | 8 pz. | 4.400 watt | 6,2 KVA |
| 5 pezzi In seriale E 2 set In parallel | 10 pz. | 5.500 Watt |
| 6 pezzi In seriale E 2 set In parallel | 12 pz. | 6.600 watt |
Connessione del filo del modulo fotovoltaico:
Si prega di seguire i passaggi sottostanti per implementare la connessione del modulo fotovoltaico:
- Rimuovere la guaina isolante per 10 mm dai conduttori positivo e negativo.
- Controllare la corretta polarità del cavo di collegamento dai moduli fotovoltaici ai connettori di ingresso PV. Quindi, collegare il polo positivo (+) del cavo di collegamento al polo positivo (+) del connettore di ingresso fotovoltaico. Collegare il polo negativo (-) del cavo di collegamento al polo negativo (-) del connettore di ingresso fotovoltaico.
- Assicurarsi che i fili siano collegati saldamente.

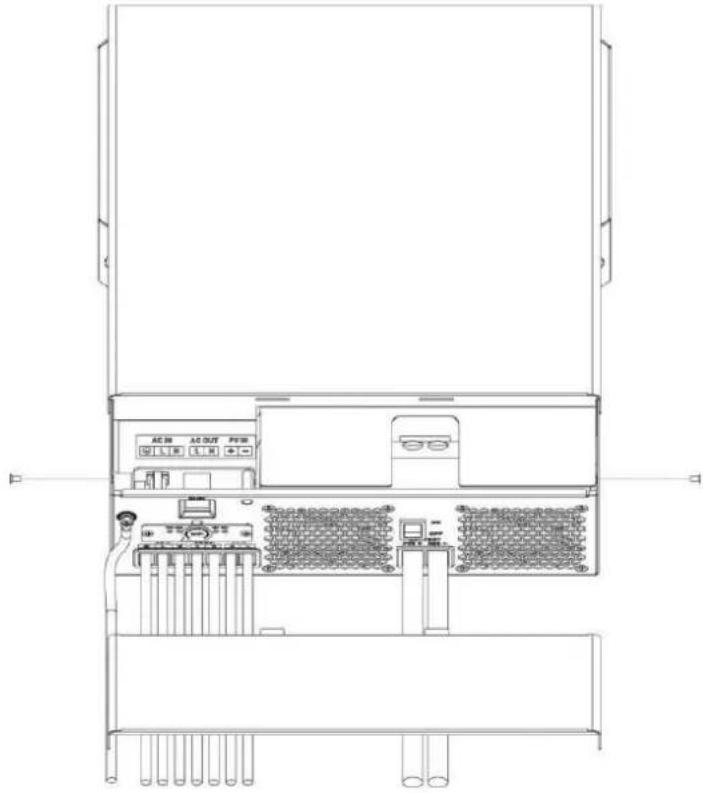

Assemblaggio finale
Dopo aver collegato tutti i cavi, rimettere il coperchio inferiore e riavvitare le due viti come mostrato sotto.

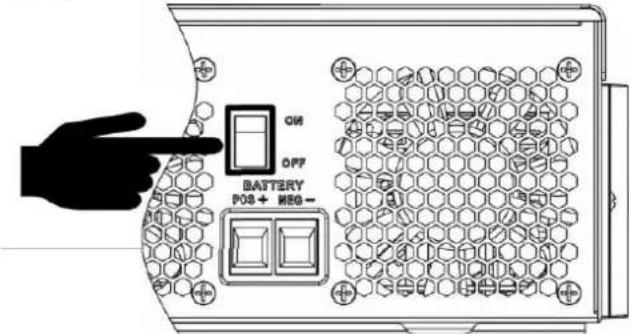

Accensione/spegnimento
Una volta che l'unità è stata installata correttamente e le batterie sono collegate bene, premere semplicemente l'interruttore di accensione/spegnimento (situato sul pannello) per accendere l'unità.

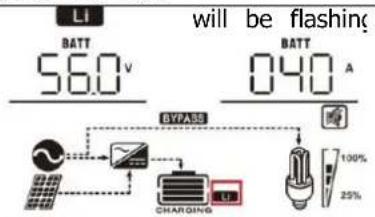

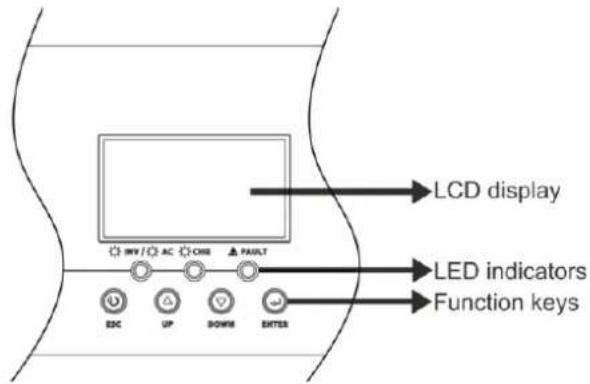

Pannello di funzionamento e visualizzazione
Il pannello di funzionamento e visualizzazione, mostrato nel grafico sottostante, si trova sul pannello anteriore dell'inverter. Include tre indicatori, quattro tasti funzione e un display LCD, che indicano lo stato operativo e le informazioni sulla potenza in ingresso/uscita.
| Indicatore LED | Messaggi |
| AC/INV | Verde | Solido SU | Produzione è alimentato di utilità In Linea model e. |
| Lampeggi ante | Produzione È alimentato di batteria O Fotovoltaico batteria modalità . |
| CHG | Verde | Solido SU | La batteria è completamente carica caricato. |
| Lampeggi ante | La batteria è ricarica. |
| ΔGUASTO | Rosso | Solido SU | Si verifica un errore nel inverter. |
| Lampeggi ante | Si è verificata una condizione di avviso nel inveri |
Tasti funzione
| Funzione Chiave | Descrizione |
| ESC | Per uscire collocamento modalità |
| SU | Per andare a precedente selezione |
| GIÙ | Per andare a Prossimo selezione |
| ENTRARE | Per confermare la selezione in collocamento modalità O entrare collocamento modalità |

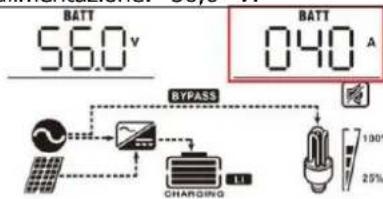

Impostazione LCD
Dopo aver premuto e tenuto premuto il pulsante INVIO per 3 secondi, l'unità entrerà in modalità di impostazione. Premere i pulsanti "SU" o "GIÙ" per selezionare i programmi di impostazione. Quindi, premere il pulsante "INVIO" per confermare la selezione o il pulsante ESC per uscire.
Programmi di impostazione:
| Programma | Descrizione | Opzione selezionabile |
| 01 | Sorgente di uscita priorità: A configurare potenza di carico fonte priorità | Utilità Primo ( predefinito )  | L'utilità fornirà energia A IL carica come prima priorità.Solare e l'energia della batteria sa fornire energia a IL carichi soltanti quando l'utilità energia È non disponibile. |
Prima l'energia solare  | Energia solare fornisce potere di i carichi COME Primo priorità.Se l'energia solare è non sufficienti Apotenza tutto connesso carichi,l'energia della batteria fornirà energia i carichi al Stesso tempo.Utilità fornisce potere al carichi solo quando qualcuno condizione succede:- Energia solare È non disponibile- La tensione della batteria scende a tensione di avviso di basso livello o l' impostazione punto In programma 12. |
SBU priorità    | Energia solare fornisce potere di i carichi COME Primo priorità.Se l'energia solare è non sufficiente A potenza tutto connesso carichi, batteria l'energia fornirà potere al carichi al nello stesso momento.Utilità fornisce potere al carichi solo quando la tensione della batteria scende a o tensione di avviso di basso livello o il collocamento punto In programma 12.L'energia solare è caricato Primo E poi il potere al carichi.Se l'energia solare è non sufficiente A potenza tutto connesso carichi, Utilità l'energia fornirà potere al carichi al nello stesso momento.Se l'energia solare è sufficiente per Tutto collegato carichi e caricabatteria, l'energia solarePotevo feedback alla grigliaSe l'energia solare è non sufficiente A potenza tutto connesso carichi, utilità l'energia fornirà potere al carichi al nello stesso momento. |
| 02 | Ricarica massima corrente: Per configurare il totale corrente di carica per solare e utilità caricabatterie.Corrente di carica massima = utilità corrente di carica + solare corrente di carica) | 60A ( predefinito )  | Se selezionato, addebito accettabile la gamma attuale sarà Essere da Max. CA corrente di carica a Cari massimaattuale Di SPECIFICHE , Ma Esso non dovrebbe essere inferiore alla corrente di carica CA (programma) 11 ) |
| 03 | Ingresso CA voltaggio allineare | Elettrodomestici (predefinito)  | Se selezionato, ingresso CA accettabile intervallo di tensione Volere Essere entro 90-280 V CA. |
UPS  | Se selezionato, ingresso CA accettabile voltaggio la gamma sarà essere dentro 170-280 V CA. |
Generatore  | Se selezionato, tensione di ingresso CA accettabile allineare Volere Essere entro 170- 280 V CA E compatibile con generatori .Non te: Poiché i generatori sono instabile, forse il produzione Di l'inverter sarà instabile pure. |
| 05 | Tipo di batteria | Assemblea generale annuale (predefinito)  | Allagato OS FLD |
Definito dall'utente  | Se È selezionato "Definito dall'utente", tensione di carica della batteria e Basso La tensione di interruzione CC può Essere impostato su in programma 26, 27 e 29. |

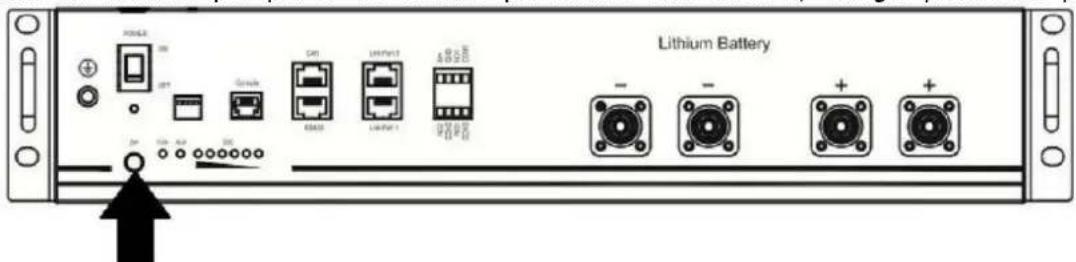

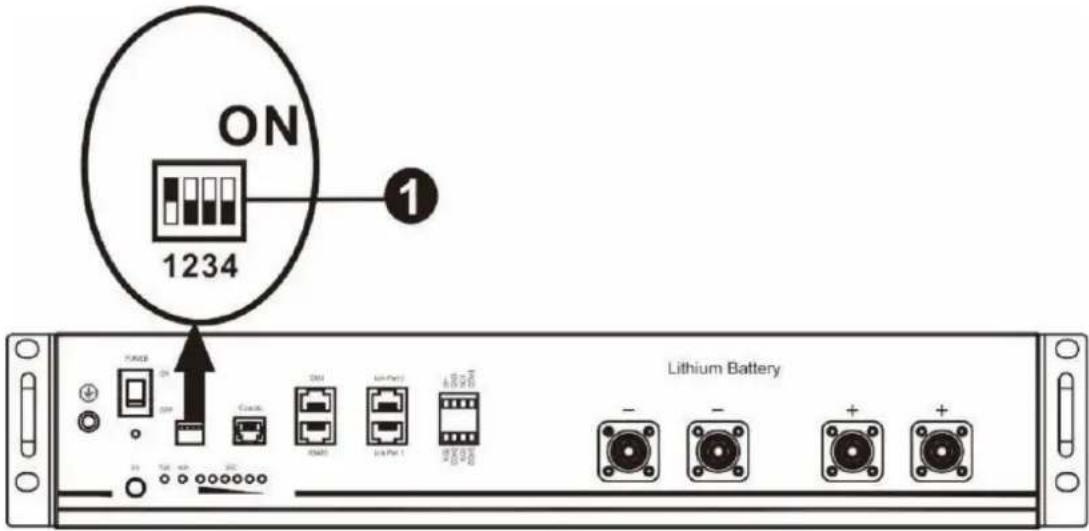

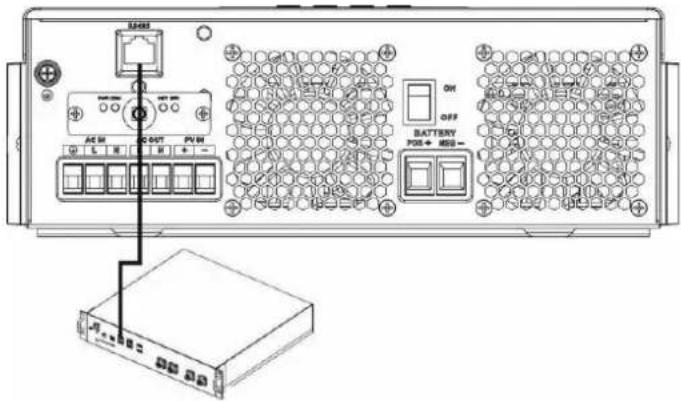

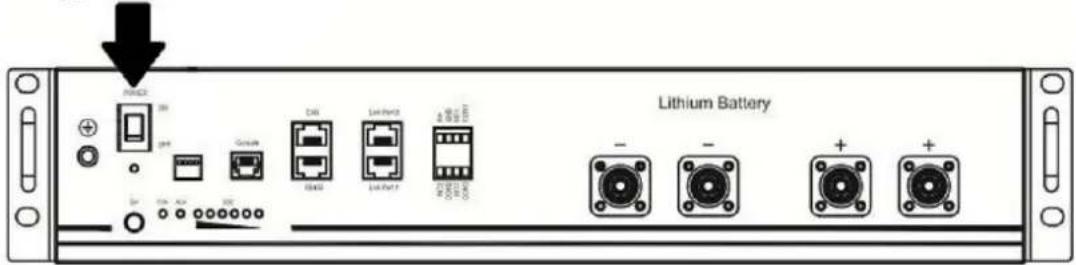

 | Supporto PILONE Stati Uniti 2000 Protocollo |
| |  | Versione 3.5 |
| Comunicazione standardProtocollo invertitore di forma fornitore |
Batteria al litio senza comunicazione | Se “LIB” è selezionato, il bat valore predefinito è adatto per liti batteria senza comunicazione tensione di carica della batteria e Basso corrente continua la tensione di interruzione può essere impostato su In programma 26,27 E 29. |
| 06 | Riavvio automatico quando sovraccarico si verifica | Riavvia disabilita | Abilita riavvio (predefinito) |
| 07 | Riavvio automatico Quando Sopra si verifica la temperatura | Riavvia disabilita | Abilita riavvio (predefinito) |
| 08 | Tensione di uscita | 220V | 230V ( predefinito ) |
240V | |
| 09 | Frequenza di uscita | Frequenza 50 Hz ( predefinito ) | Frequenza 60 Hz |
| 10 | Auto bypass Quando selezionando "aut", Se la rete elettrica energia è normale, verrà automaticamente bypassare,anche se il interruttore è spento. | manuale(predefinito) | auto |
| 11 | Massima utilità carica attuale | 30A ( predefinito ) Se selezionato, l'intervallo di corrente di carica accettabile s Essere entro 2- Corrente di carica AC massima di SPECIFICI |
| 12 | Impostazione della tensione punto torna all'utilità fonte quando si seleziona "SBU priorità" o " Solare prim" in programma 01. | 48 Volt modelli (programma 5 È non (Liberazione) :46 definito )Collocamento allineare È da 44,0 V A 57,2 Volt per 48 v modello , Ma il valore massimo di impostazione deve essere inferiore al valore di programma13.48 Volt modelli (programma 5 È (Liberazione) :52V (ito )Collocamento allineare È da 44,0 V A 57,2 Volt per 48 v modello , Ma il valore massimo di impostazione deve essere inferiore al valore di programma13. |
| 24 Volt modelli (il programma 5 è non (Liberazione) edefinito )Collocamento allineare È da 22,0 V A 28,6 Volt per 24 vol modello , Ma Il valore massimo di impostazione deve essere inferiore al valore di programma13.24 Volt modelli (programma 5 È (Liberazione) :26V (ito )Collocamento allineare È da 22,0 V A 28,6 Volt per 24 vol modello , Ma Il valore massimo di impostazione deve essere inferiore al valore di programma13. |
| 13 | Impostazione del punto di tensione Indietro alla batteria modalità Quando selezionando "Priorità SBU" o "Prima l'energia solare" programma 01. | Batteria completamente carica (predefinito)  | 48 Volt modelli : Collocamento allineare È da 48 Vo A pieno (IL valore Di programma 26-0,4V ma il valore massimo di impostazione dovere Essere più di IL valore Di programma 12.24 Volt modelli : Collocamento allineare È da 24 Vo A pieno (IL valore Di programma 26-0,4V ma il valore massimo di impostazione dovere Essere più di IL valore Di programma 12. |
| 16 | Fonte del caricabatterie priorità:Per configurare caricabatteria fonte priorità | Se questo l'inverter/caricabatterie funziona in linea, In standby o Colpa modalità, la fonte del caricabatterie può Essere programmato come sotto: |
Prima l'energia solare | L'energia solare caricherà batteria come primo priorità.L'utilità addebiterà batteria solo quando energia solare È non disponibile. |
Solare e Utilità ( predefinito ) | Energia solare e l'utilità sarà carica batteria allo stesso tempo tempo . |
Soltanto Solare | L'energia solare sarà essere il soltantofonte del caricabatterie NO materia utilità È disponibile o non. |
| Se questo l'inverter/caricabatterie funziona in modalità batteria, soltanto solare energia può caricare batteria. Solarel'energia si caricherà batteria se è disponibile E sufficiente. |
| 18 | Cicalino modalità | Modalità 1 nd 1 | Cicalino muto |
Modalità 2 nd2 | Il cicalino suona Quando IL ingresso modifiche alla fonte o Là È UNavviso specifico o colpa |
Modalità 3 nd3 | Il cicalino suona Quando Là ÈUN avviso specifico o colpa |
Modalità 4 ( predefinita ) nd4 | Il cicalino suona Quando Là ÈUN colpa |
| 19 | Auto tornare a visualizzazione predefinita schermo | Ritorna al valore predefinito display schermo (predefinito) | Se selezionato, no questione Come utenti cambiare lo schermo di visualizzazione, Esso Voleretornare automaticamente a predefinitoschermo di visualizzazione ( Tensice di ingresso /tensione di uscita) dopo NOPulsante è premuto per 1 minuto |
Rimani a ultima schermata | Se selezionato, lo schermo del display Volere rimanere al più tardi schermo utente Finalmente interruttori. |
| 20 | Controllo della retroilluminazione | Retroilluminazione accesa (predefinito ) | Retroilluminazione disattivata20 LOF |
| |  | |
| 23 | Sovraccarico bypassare: Se abilitato, il l'unità verrà trasferita A linea modalità Se si verifica un sovraccarico In batteria modalità. | Disabilita bypass | Abilita bypass (predefinito) |
| 25 | Identificazione Modbus Collocamento | Modbus ID Collocamento Allineare : 001 (predefinito) ~247 |
| 26 | Tensione di carica in massa(Curriculum Vitae voltaggio) | Se autodefinito è selezionato nel programma 5, questo programma Potere Essere impostatosu. Ma il valore di impostazione deve Essere più di O uguale al valore del programma 27. Incremento Di ogni clic È 0,1 V.24 Volt modelli (programma 5 È non Lib): Predefinito 28,2 collocamento allineare è da 24,0 VA 31,0 V,24 Volt modelli (programma 5 È Lib): Impostazione predefinit 28,2 V allineare È da 24,0 VA 29,0 V,48 Volt modelli (programma 5 È non Lib): Predefinito 56,4 collocamento allineare è da 48,0 VA 62,0 V.48 Volt modelli (programma 5 È Lib): Impostazione predefinit 56,4 V allineare È da 48,0 VA Tensione di alimentazione: 58,0 |
| 27 | Carica galleggiante voltaggio | Se autodefinito è selezionato nel programma 5, questo programma Potere Essere impostato su.24 Volt modelli (programma 5 È non Lib) predefinito collocamento: Impostazione 27.0V allineare È da 24,0 Volt A IL valore Di programma 26 24 Volt modelli (il programma 5 è Lib) predefinito collocamento:Impostazione 28.2.0V allineare È da 24,0 Volt A IL valore Di programma 2648 Volt modelli (il programma 5 è non Lib) predefinito collocamento: Impostazione 54.0V allineare È da 48,0 Volt A IL valore Di programma 26 48 Volt modelli (il programma 5 è Lib) predefinito collocamento:Impostazione 56.4.0V allineare È da 48,0 Volt A IL valore Di programma 26 |
| 29 | Basso corrente continua tensione di interruzione | Se autodefinito è selezionato nel programma 5, questo programma Potere Essere impostato su. Il valore dell'impostazione deve essere meno rispetto al valore Di programma12.Incremento Di ogni clic è 0,1 V. Basso corrente continua tagliare voltaggio Volere Essere fisso per impostare il valore non importa percentuale di carico È collegato.24 Volt modelli predefinito (programma 5 è non(Liberazione) collocamento: Impostazione 21.0v allineare È da 20,0 Volt A 27,0 V24 Volt modelli predefinito (programma 5 èImpostazione LIB): Impostazione 25.0v allineare È da 20,0 Volt A 27,0 V48 Volt modelli predefinito (programma 5 è non(Liberazione) impostazione: 42,0 V Impostazione allineare È da 40,0 Volt A 54,0 V48 Volt modelli predefinito (programma 5 èImpostazione LIB): Impostazione 50,0 V allineare È da 40,0 Volt A 54,0 V |
| 32 | Tempo di ricarica in | Automaticamente (predefinito):32AUT | Se selezionato, l'inverter giudicherà questo tempo di ricarica automaticamente. |
| 5 minimo325 | L'ambientazione allineare è da 5 |
| blocco(CurriculumVitae palcoscenico) | 900 minimo | minimo A900 min . Incremento Di ogni cli5 minimo |
| Se "USE" è selezionato In programma 05, questo programma I Essere impostato su. |
| 33 | Equalizzazione della batteria | Equalizzazione della batteria | Disattivazione equalizzazione batteria ( predefinito ) |
| Se "" allagato " o " definito dall'utente " è selezionato In programma 05, questo programma Potere Essere impostato su . |
| 34 | Equalizzazione della batteria voltaggio | 24 Volt modelli predefinito ( programma 5 è non Impostazione Li 29,2V.Collocamento allineare È da galleggiante voltaggio ~ 31V.Incremento Di ogni clic È 0,1 V.24 Volt modelli predefinito ( programma 5 è Impostazione Lib ) È 29,2 V. Campo di regolazione È da galleggiante voltaggioTensione di alimentazione: 29 V. Incremento Di ogni clic è 0,1V.48 Volt modelli predefinito ( programma 5 è non Impostazione Li Tensione di uscita: 58,4 V.Collocamento allineare È da galleggiante voltaggio ~ 62V.Incremento Di ogni clic È 0,1 V.48 Volt modelli predefinito ( programma 5 è Impostazione Lib ) È 58,4 V. Campo di regolazione È da galleggiante voltaggio ~Incremento di 58V Di ogni clic è 0,1V. |
| 35 | Batteria equalizzata tempo | 60 minuti ( predefinito )35 60 | Campo di regolazione È da 0minimo A Durata: 900 minuti . |
| 36 | Batteria equalizzata tempo scaduto | 120 minuti ( predefinito )36 120 | Campo di regolazione È da Da 0minuti a900 minimo . |
| 37 | Intervallo di equalizzazione | 30 giorni ( predefinito )37 30d | Collocamento allineare È da 1 Agiorni . |
| 39 | Equalizzazione attivato immediatamente | Abilitare39 REN | Disabilitare ( predefinito )39 AdS |
| Se equalizzazione funzione È abilitato In programma 33, questo programma Potere essere impostato. Se "Abilita" è selezionato in questo programma, è per attivare batteria equalizzazione immediatamente E LCD principale pagina Volere mostra “9”. Se è selezionato "Disabilita", verrà annullata la funzione di equalizzazione Fino a Prossimoil tempo di equalizzazione attivato arriva in base al programma 3 impostazione. AQuesto tempo , " " Volerenon essere mostrato In LCD principale pagina .. |
| |  | Disattivare l'attivazione automatica ( predefinito ) |
| 41 | Automaticoattivazioneper litiobatteria |  | Quando Program05 è selezionato“LIX” come il litio batteria e Quando ILla batteria è non rilevato, il unitàVolere attivare automaticamente il litiobatteria A UN tempo . Se Voi VI Aattivare automaticamente il litiobatteria , tu dovere ricomincia IL unità . |
| 42 | Attivazione manuale per litio batteria |  | Predefinito: disabilita l'attivazione |
 | Quando Program05 è selezionato "LIX" come il litio batteria, quand ILla batteria è non rilevato, Se vu per attivare il litio batteria a UN tempo , potresti selezionato Esso. |
| 43 | Impostazione SOC punto torna all'utilità fonte quando si seleziona "SBU priorità " o " olare primo " in programr 01 |  | Predefinito 50%, 5%~50%Impostabile, ma il minimo collocamento valore deve essere più del valore di programma 45. |
| 44 | Impostazione SOC punto torna alla batteria modalità quando si seleziona "SBU priorità " o " Solare primo " in programr 01 |  | Predefinito 95%, 60%~100%Impostabile |
| 45 | Basso corrente continua tagliare Socio-Centro |  | Predefinito 20%, dal 3% al 30% Impostabile, ma il massimo impostazione del valore dovere Essere inferiore al valore di programma 43. |
| 46 | Scarico massimo attuale protezione |  | Predefinito OFFDisattivare la scarica di corrente attuale funzione di protezione |
 | Disponibile solo in Singolo modello Quando l'utilità è disponibile, Essc giri A utilità modello e scarica della batteria si ferma dopo il scarica della batteria la corrente ha superato il valore impostato. Quando l'utilità È non disponibile, avviso si verifica e scarica della batteria dura dopo I batteria scaricare attuale ha superato il valore impostato. |
| 48 | Attivazione del litio tempo |  _ | Predefinito 6 secondi;Impostato allineare È da 6 s A Anni 300. |
EQUALIZZAZIONE DELLA BATTERIA
La funzione di equalizzazione è aggiunta al regolatore di carica. Inverte gli effetti chimici negativi come la stratificazione, una condizione in cui la concentrazione di acido è maggiore sul fondo della batteria che sulla parte superiore. L'equalizzazione aiuta anche a rimuovere i cristalli di solfato che potrebbero essersi accumulati sulle piastre. Se non controllata, questa condizione, chiamata solfatazione, ridurrà la capacità complessiva della batteria. Pertanto, si raccomanda di equalizzare la batteria periodicamente.
- Come applicare la funzione di equalizzazione
Prima di poter utilizzare la funzione di equalizzazione della batteria, è necessario abilitarla nel monitoraggio LCD, nel programma 33. Successivamente, è possibile attivare questa funzione sul dispositivo utilizzando uno dei seguenti metodi:
- Impostare l'intervallo di equalizzazione nel programma 37.
- Attivare l'equalizzazione immediatamente nel programma 39.

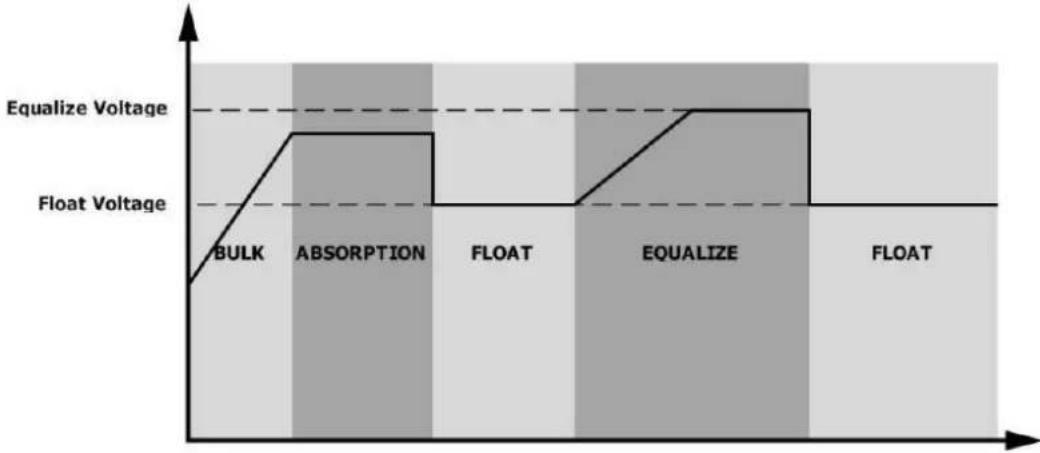

- Quando si equalizza
Nella fase di galleggiamento, quando è trascorso l'intervallo di equalizzazione impostato (ciclo di equalizzazione della batteria) o l'equalizzazione è attivata immediatamente, il controller inizierà la fase di equalizzazione.

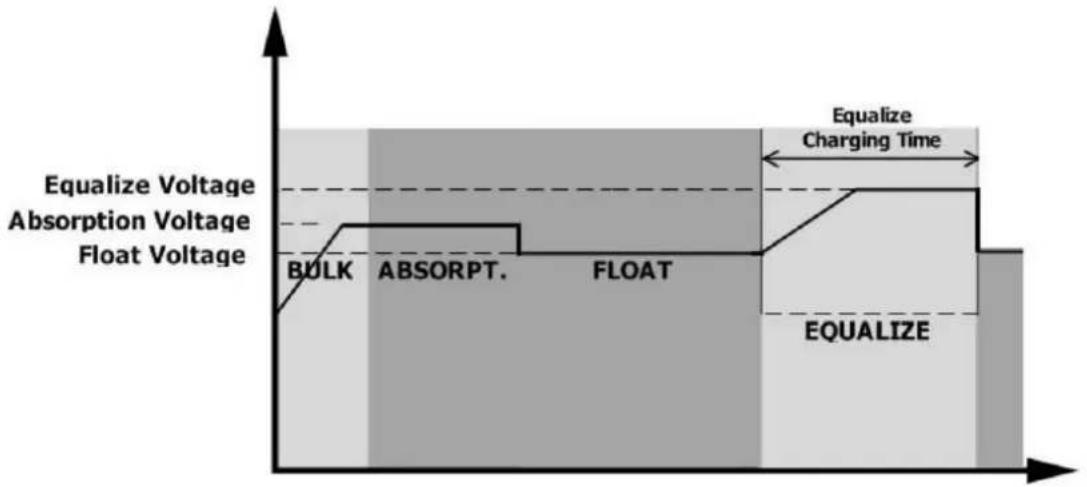

- Tempo di carica di equalizzazione e timeout
Nella fase di equalizzazione, il controller fornirà energia per caricare la batteria il più possibile finché la tensione della batteria non raggiunge la tensione di equalizzazione. Quindi, viene applicata una regolazione a tensione costante per mantenere la tensione della batteria al valore di equalizzazione. La batteria rimarrà nella fase di equalizzazione fino al termine del tempo di equalizzazione impostato.

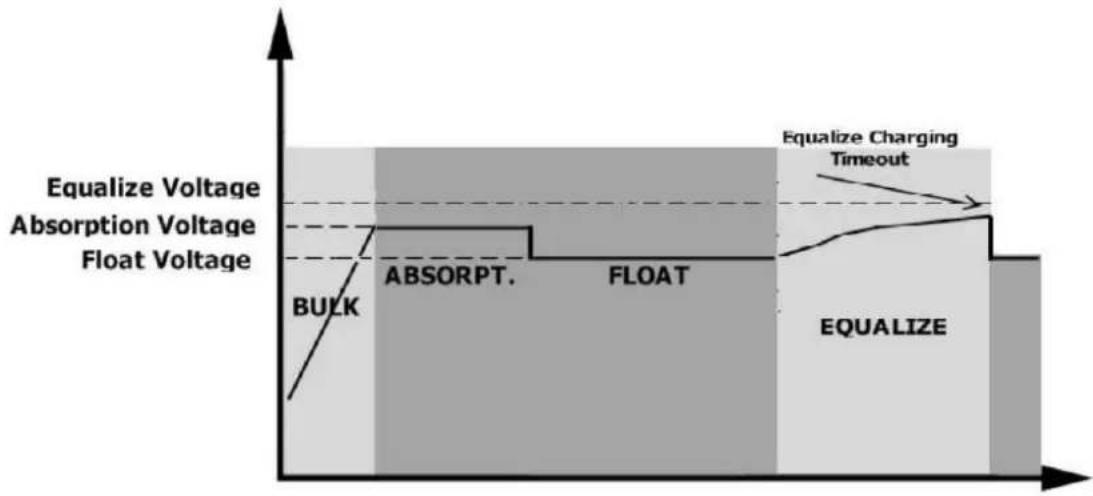

Tuttavia, nella fase di equalizzazione, se il tempo di equalizzazione scade e la tensione della batteria non raggiunge il punto di tensione di equalizzazione, il controller di carica estenderà il tempo di equalizzazione finché la tensione della batteria non raggiunge la tensione di equalizzazione. Se la tensione della batteria è ancora inferiore alla tensione di equalizzazione quando il tempo di equalizzazione impostato è terminato, il controller di carica interromperà l'equalizzazione e tornerà alla fase di galleggiamento.
Collegamento della batteria al litio
Se si sceglie una batteria al litio per l'inverter, è consentito utilizzare solo batterie al litio che abbiamo configurato. Ci sono due connettori sulla batteria al litio: la porta RS485 per il BMS e il cavo di alimentazione.
Si prega di seguire i passaggi seguenti per effettuare il collegamento della batteria al litio:
1) Assemblare il terminale della batteria in base alle dimensioni consigliate del cavo e del terminale (come per le batterie al piombo-acido, vedere la sezione Collegamento della batteria al piombo-acido per i dettagli). 2) Collegare l'estremità della porta RS485 della batteria alla porta di comunicazione BMS (RS485) dell'inverter.
Comunicazione e impostazione della batteria al litio
Se si sceglie una batteria al litio, assicurarsi di collegare il cavo di comunicazione BMS tra la batteria e l'inverter. Questo cavo di comunicazione trasmette informazioni e segnali tra la batteria al litio e l'inverter. Queste informazioni sono elencate di seguito:
- Riconfigurare la tensione di carica, la corrente di carica e la tensione di taglio di scarica della batteria in base ai parametri della batteria al litio.
- L'inverter avvia o arresta la carica in base allo stato della batteria al litio.
Collegare il terminale RS485 della batteria alla porta di comunicazione RS485 dell'inverter.
Assicurarsi che la porta RS485 della batteria al litio sia collegata all'inverter pin-to-pin. Il cavo di comunicazione è all'interno del pacco e l'assegnazione dei pin della porta RS485 dell'inverter è mostrata di seguito:
| Spillo numero | 485 cc Porta |
| PIN 1 | Modello RS485 -B |
| PIN 2 | Modello RS485 -A |
| PIN 7 | Modello RS485 -A |
| PIN 8 | Modello RS485 -B |
Dopo la connessione, è necessario terminare e confermare alcune impostazioni come segue:
1) Selezionare il programma 05 come tipo di batteria al litio. 2) Confermare i valori dei programmi 41/42/43/44/45.
Nota: I programmi 43/44/45 sono disponibili solo con comunicazione riuscita; essi sostituiscono i programmi 12/13/29. Allo stesso tempo, i programmi 13/12/29 diventano non disponibili.
Schermo LCD
Se la comunicazione tra l'inverter e la batteria è riuscita, alcune informazioni vengono mostrate sul display LCD come segue:
| Articolo | Descrizione | Schermo LCD |
| 1 | Comunicazione riuscita icona |  |
| 2 | Litio massimo tensione di carica della batte |  Litio massimo la tensione di carica della batteria è Tensione di alimentazione: 56.0 V. |
| 3 | Litio massimo carica della batteria attuale |  Litio massimo carica della batteria la corrente è 40A. |
| 4 | Litio è vietato scaricare la batteria | Li lampeggerà una volta ogni 1 secondo |
| 5 | Litio è vietato caricare la batteria | Li lampeggerà una volta ogni 2 secondo |
| 6 | Litio batteria Stato sociale (%) |  Litio batteria Socio-Centro è 63 AH e il 60% |
Impostazione per la batteria al litio PYLON US2000
1). Configurazione della batteria al litio PYLONTECH US2000:
Interruttori DIP: Ci sono 4 interruttori DIP che impostano diverse velocità di baud e l'indirizzo del gruppo batterie. Se la posizione dell'interruttore è ruotata su "OFF", significa "0". Se la posizione dell'interruttore è ruotata su "ON", significa "1".
Il DIP 1 è "ON" per rappresentare la velocità di baud 9600.
I DIP 2, 3 e 4 sono riservati per l'indirizzo del gruppo batterie.
Gli interruttori DIP 2, 3 e 4 della batteria master (prima batteria) sono impostati su 0 per modificare l'indirizzo del gruppo. NOTA: "1" è la posizione superiore e "0" è la posizione inferiore.
Passo 1. Utilizzare il cavo RS485 per collegare l'inverter e la batteria al litio come in Fig. 1.
Passaggio 2. Cambiare la batteria al litio.
Fase 3. Premere per più di tre secondi per avviare la batteria al litio, la produzione di energia è pronta.
Passaggio 4. Accendere l'inverter.
Fase 5. Assicurarsi di selezionare il tipo di batteria come "Li 2" nel programma 5 del display LCD.
Se la comunicazione tra l'inverter e la batteria ha esito positivo, l'icona della batteria Li sul display LCD si illuminerà.
Impostazione per batteria al litio senza comunicazione
Questo suggerimento è usato per l'applicazione della batteria al litio ed evita la protezione del BMS della batteria al litio senza comunicazione. Per favore, completa l'impostazione come segue:
- Prima di iniziare l'impostazione, è necessario ottenere le specifiche del BMS della batteria:
A. Tensione di carica massima B. Corrente di carica massima C. Tensione di protezione da scarica
- Impostare il tipo di batteria come "LIB".
| 05 | Tipo di batteria | Assemblea generale annuale (predefinito)  | Allagato 05 FLD |
Definito dall'utente  | Se È selezionato "Definito dall'utente", batteria tensione di carica e Basso Interruzione CC voltaggio Potere Essere impostato su In programma 26, 27 E 29. |
Batteria al litio senza comunicazione  | Se "LIB" è selezionato, il batteria predefinita valore è adatto per litio batteria senza tensione di carica della batteria di comunicazione e basso Tensione di interruzione CC Potere Essere impostare In programma 26,27 E 29. |
- Impostare la tensione CV come tensione di carica massima della batteria al litio da 0,5 V.
| 26 | Tensione di carica in massa(Curriculum Vitae voltaggio) | Se autodefinito è selezionato in programma 5, questo programma Potere Essere impostatosu. Ma il valore di impostazione dovere essere più di o pari il valore del programma 27. Incremento Di ogni clic È 0,1 V.24 Volt modelli : Predefinito 28,2 V, collocamento allineare È da 24,0 Volt A 30,0 V , 48 Volt modelli : Impostazione predefinita 56,4 V allineare È da 48,0 Volt A Tensione di alimentazione: 62,0 V. |
- Impostare la tensione di carica di mantenimento come tensione CV.
| 27 | Caricagalleggiantevoltaggio | Se autodefinito è selezionato in programma 5, Questoprogramma Potere Essere impostato su.24 Volt modelli predefinito collocamento : 27,0 VCollocamento allineare È da 24,0 V A IL valore Diprogramma 26 48 Volt modelli predefinito collocamento: 54,0 VCollocamento allineare È da 48,0 V A IL valore Di programma 2 |
- Impostare la tensione di interruzione CC bassa ≥ tensione di protezione da scarica del BMS + 2V.
| 29 | Basso corrente continua tensione di interruzione | Se autodefinito è selezionato in programma 5, questo programma Potere Essere impostato su. Il valore dell'impostazione dovere essere inferiore al valore di programma12.Incremento Di ogni clic è 0,1 V. Basso corrente continua tagliare voltaggio Volere Essere fisso per impostare il valore NO non imp quale percentuale di carico è connesso.24 Volt modelli predefinito collocamento : 21,0 VCollocamento allineare È da 20,0 VoltA 27,0 V 48 Volt modelli predefinitoimpostazione : 42,0 VCollocamento allineare È da 40,0 Volt A 54,0 V |
- Impostare la corrente di carica massima che deve essere inferiore alla corrente di carica massima del sistema di gestione della carica.
| 02 | Ricarica massima corrente: Per configurare il totale corrente di carica per solare e utilità caricabatterie. ( Carica massima attuale = utilità carica corrente + solare corrente di carica) | 60A ( predefinito )  | Se selezionato, intervallo di corrente d carica accettabile Volere Essere entro Massimo . caricaattuale Di SPECIFICHE , Ma Esso non dovrebbe Essere inferiore alla corrent di carica AC ( programma) 11 ) |
- Impostazione del punto di tensione per tornare alla fonte di utilità quando si seleziona "SBU priorità" o "Solare primo" nel programma 01. Il
Il valore di collocamento deve essere ≥ alla tensione di taglio della corrente continua della batteria +1V, oppure l'inverter emetterà un avviso di batteria a bassa tensione.
| 12 | Impostazione della tensione punto torna all'utilità fonte quando si seleziona "SBU priorità" o " Solare primo " in programma 01. | 48 Volt modelli: 46V ( predefinito )Collocamento allineare È da 44,0 V A 57,2 Volt per 48 v modello, Ma il valore massimo di impostazione deve essere inferiore al valore di programma13. |
| 24 Volt modelli: 23V ( predefinito )Collocamento allineare È da 22,0 V A 28,6 Volt per 24 vo modello, Ma Il valore massimo di impostazione deve essere inferiore al valore di programma13. |
Osservazione:
- È meglio terminare l'impostazione senza accendere l'inverter (lasciare solo il display LCD acceso, nessuna uscita); 2. Una volta terminata l'impostazione, riavviare l'inverter.
Codice di riferimento errore
| Colpa Codice | Colpa Evento | Icona SU |
| 01 | Sovratemperatura dell'inverter modulo il |  |
| 02 | Sovratemperatura del DCDC modulo |  |
| 03 | La tensione della batteria è troppo alto |  |
| 04 | Sovratemperatura del PV modulo |  |
| 05 | Uscita breve in circuito. |  |
| 06 | Tensione di uscita è troppo alto . |  |
| 07 | Timeout per sovraccarico |  |
| 08 | Tensione del bus è troppo alto |  |
| 09 | Autobus morbido avvio fallito |  |
| 10 | FV finito attuale |  |
| 11 | Sovratensione fotovoltaica |  |
| 12 | DCDC finito attuale |  |
| 13 | Sovracorrente o ondeggiare |  |
| 14 | Tensione del bus è troppo Basso |  |
| 15 | Inverter guasto (Auto-controllo) |  |
| 18 | Corrente di lavoro offset è troppo alto |  |
| 19 | Corrente dell'inverter offset è troppo alto |  |
| 20 | Corrente CC/CC offset è troppo alto |  |
| 21 | Corrente fotovoltaica offset è troppo alto |  |
| 22 | Tensione di uscita è troppo Basso |  |
| 23 | Invertitore negativo energia |  |
Indicatore di avviso
| Avvertimento Codice | Avvertimento Evento | Allarme acustico | Icona lampeggiante |
| 02 | La temperatura è troppo Alto | Emetti un segnale acustico tre volte ogni secondo |  |
| 04 | Basso batteria | Emette un segnale acustico una volta ogni secondo |  |
| 07 | Sovraccarico | Segnale acustico una volta o 0,5 secondo |  |
| 10 | Potenza di uscita declassamento | Emetti un segnale acustico d volte ogni 3 secondi |  |
| 14 | Fan bloccato | Nessuno |  |
| 15 | Energia fotovoltaica È Basso | Emetti un segnale acustico d volte ogni 3 secondi |  |
| 19 | Litio Batteria la comunicazione è fallita | Segnale acustico una volta o 0,5 secondo |  |
| 21 | Litio Batteria scarica attuale | Nessuno |  |
| £9 | Equalizzazione della batteria | Nessuno |  |
| bP | La batteria è non collega | Nessuno |  |
SPECIFICHE
Tabella 1 Specifiche della modalità linea
| MODELLO INVERTER | 1,5 KVA | 2,5 KVA | 3,5 KVA | 5,5 KVA | 6,2 KVA |
| Forma d'onda della tensione di ingresso | Sinusoidale (utilità o generatore) |
| Tensione di ingresso nominale | 230 V CA |
| Basso Perdita di tensione | 170 V CA ±7 V (UPS) 90 Vac ±7V (Elettrodomestici) |
| Basso Perdita Tensione di ritorno | 180 Vac ±7V (UPS);100 Vac ±7V (Elettrodomestici) |
| Alto Perdita di tensione | 280 V CA ±7 V |
| Alto Perdita Tensione di ritorno | 270 V CA ±7 V |
| Tensione massima di ingresso CA | 300 V CA |
| Ingresso nominale Frequenza | Frequenza (Automatico rilevamento) |
| Basso Perdita Frequenza | di campionamento: 40± 1Hz |
| Basso Perdita Ritorno Frequenza | Frequenza |
| Alto Perdita Frequenza | Frequenza |
| Alto Perdita Ritorno Frequenza | Frequenza |
| Cortocircuito in uscita Protezione | Modalità batteria: Circuiti elettronici |
| Efficienza (Linea Modalità) | >95% (Valutato R carico, batteria pieno caricato |
| Tempo di trasferimento | 10 millisecondi tipico (UPS); 20 milliseconditipico (Elettrodomestici) |
| Produzione riduzione di potenza:Quando la tensione di ingresso CAscende A 95V O 170 Volt A seconda SU modelli, il la potenza di uscitasarà essere declassato. |  |
Tabella 2 Specifiche della modalità inverter
| MODELLO INVERTER | 1,5 KVA | 2,5 KVA | 3,5 KVA | 5,5 KVA | 6,2 KVA |
| Potenza nominale Energia | 1,5KVA1,5KW | 2,5KVA2,5KW | 3,5KVA3,5kW | 5,5KVA5,5kW | 6,2KVA6,2KW |
| Forma d'onda dellatensione di uscita | Sinusoidale pura Onda |
| Tensione di uscitaRegolamento | 230 Vca ±5% |
| Produzione Frequenza | Frequenza 50 Hz O Frequenza 60 Hz |
| Picco Efficienza | 94% |
| Capacità di sovratensione | 2* valutato energia per 5 secondi |
| Nominale Tensione diingresso CC | 24 Vcc | 48 Vcc |
| Tensione di avviamento afreddo | 23,0 Vcc | 46,0 Vcc |
| Basso Tensione di avvisoCCSolo per l'assemblea generaleannuale e Floo è caduto@ carico < 20%@ 20% ≤ carico <50% @ carico ≥ 50% | 22,0Vcc21,4Vcc20,2Vcc | 44,0Vcc42,8Vcc40,4Vcc |
| Basso Avviso DCRitorno VoltaggioSolo per l'assemblea generaleannuale e Floo è caduto@ carico < 20%@ 20% ≤ carico <50% @ carico ≥ 50% | 23,0Vcc22,4Vcc21,2Vcc | 46,0Vcc44,8Vcc42,4Vcc |
| Basso Tensione diinterruzione CCSolo per l'assemblea generaleannuale e Floo è caduto@ carico < 20%@ 20% ≤ carico <50% @ carico ≥ 50% | 21,0Vcc20,4Vcc19,2Vcc | 42,0Vcc40,8Vcc38,4Vcc |
Tabella 3 Specifiche della modalità di carica
| Ricarica delle utenze Modalità |
| MODELLO INVERTER | 1,5 KVA | 2,5 KVA | 3,5 KVA | 5,5 KVA | 6,2 KVA |
| Ricarica massima Attuale ( FV + CA ) (@ VI /P =230 Vac ) | 60 Amp | 100 Amp | 100 Amp | 100 Amp | 120 Amp |
| Ricarica massima Attuale ( CA )(@ VI /P =230 Vac ) | 60 Amp | 80 Amp |
| Massa Ricarica Voltaggio | Allagato Batteria | 29,2 Vcc | 58,4 Vcc |
| Assemblea generale annuale / Batteria al gel | 28,2 Vcc | 56,4 Vcc |
| Tensione di carica flottan | 27 Vcc | 54 Vcc |
| Sovraccarico Protezione | 32 Vcc | 63 Vcc |
| Algoritmo di ricarica | 3- Fase |

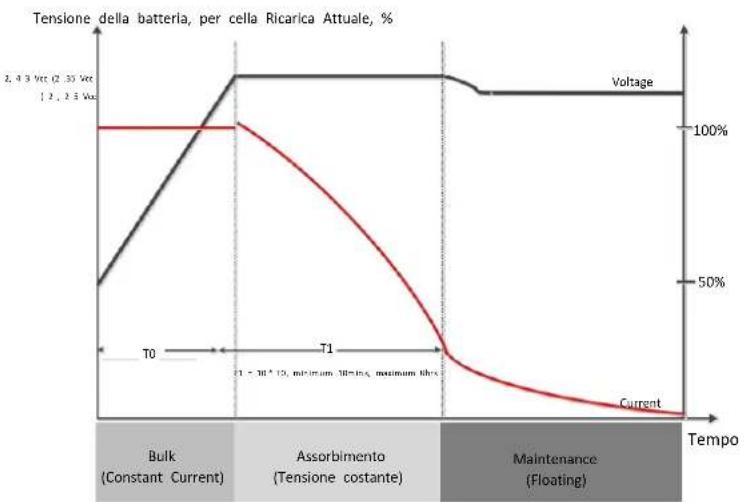

| Curva di carica |  |
| Solare Ingresso |
| MODELLO INVERTER | 1,5 KVA | 2,5 KVA | 3,5 KVA | 5,5 KVA | 6,2 KVA |
| Valutato Energia | 2000W | 3000W | 4000W | 5500W | 6500W |
| Massimo Array fotovoltaico a circuito aperto Voltaggio | 500 Vcc |
| Pannello fotovoltaico Tensione MPPT Allineare | 60 Vcc ~500 Vcc |
| Ingresso massimo Attuale | 15A | 15A | 15A | 18A | 27A |
| Corrente di carica massin (PV) | 60A | 100A | 100A | 100A | 120A |
Tabella 4 Specifiche generali
| MODELLO INVERTER | 1,5 KVA | 2,5 KVA | 3,5 KVA | 5,5 KVA | 6,2 KVA |
| Temperatura di esercizio Allineare | -10°C A 55°C |
| Temperatura di conservazione | -15°C~ 60°C |
| Umidità | Dal 5% al 95% Relativo Umidità ( non condensante ) |
| Dimensioni (P*W*H), mm | Dimensioni: 358x295x105 | Dimensioni: 438x295x105 |
| Peso netto, kg | 5.8 | 6.0 | 6.2 | 8.2 | 8.7 |
RISOLUZIONE DEI PROBLEMI
| Problema | LCD/LED/Cicalino | Spiegazione / Possibile causa | Cosa fare Fare |
| L'unità si spegne gi automaticamente durante l'avvio processo. | LCD/LED e cicalino Volere Essere attivo per 3 secondi e poi Completare spento. | La tensione della batteria È pure Basso | 1. Ricaricare batteria .2. Sostituire batteria . |
| NO risposta dopo il potere SU . | NO indicazione. | 1. Il batteria voltaggio È lontano troppo basso .2. Polarità della batteria È collegato invertita. | 1. Controllare Se batterie E cavi sono ben collegati.2. Ricaricare batteria .3. Sostituire batteria . |
| Esistono le reti Ma opere unitarie In batteria modalità. | Tensione di ingresso visualizzato come 0 sul LCD e verde GUIDATO È lampeggiante. | Protettore di ingresso è inciampato | Controllare se l'interruttore CA È inciampato e cablaggio CA è connesso BENE. |
| Verde GUIDATO lampeggia. | Qualità insufficiente della corrente alternata. ( Costa O Generatore ) | 1. Controllare Se Corrente alternata fili Sono troppo sottile e / o pure lungo .2. Controllare Se generatore se applicato) funziona BENE O Se intervallo di tensione di ingresso collocamento È corretto. (UPS → Appliance) |
| Verde GUIDATO lampeggia. | Imposta " Solare Primo " come IL priorità della sorgente di output. | Cambia sorgente di output priorità A L'utilità prima di tutto. |
| Quando il unità È acceso, interno il relè è acceso e ripetutamente. | Schermo LCD E LED stanno lampeggiando | La batteria è disconnesso. | Controlla se cavi della batteria Sono ben collegato. |
| Cicalino segnali acustici continuamente e rosso GUIDATO È SU . | Colpa codice 07 | Errore di sovraccarico.invertitore è sovraccarico 110% e tempo È su . | Ridurre la connessione carico di spegnendo alcuni attrezzatura. |
| Colpa codice 05 | Uscita breve in circuito. | Controllare se il cablaggio è connesso bene e rimuovere anormale carico. |
| Colpa codice 02 | Temperatura interna dell'inverter componente È Sopra Temperatura ambiente: 100°C | Controllare se il flusso d'aria Di IL l'unità è bloccato o se temperatura ambiente È pure alto . |
| Colpa codice 03 | La batteria è sovraccaricato. | Ritorna a centro riparazioni. |
| La tensione della batteria è tropp alto. | Controllare se le specifiche e quantità Di le batterie sono Incontrare requisiti. |
| Colpa codice 22/06 | Uscita anomala (tensione inverter sotto di 190 V CA O È più alto di 260 V CA ) | 1. Ridurre IL carico collegato .2. Ritorno A riparazione centri |
| Colpa codice 08/09/15 | Componenti interni guasti. | Ritorna a centro riparazioni. |
| Colpa codice 13 | Sovracorrente o aumento di volume. | Ricomincia IL unità , se IL verifica un errore di nuovo, per favore torna indietro A centro riparazioni. |
| Colpa codice 14 | Autobus voltaggio È pure Basso . |
| Un altro codice di errore | | Se i fili sono collegato Bene, per favore tornare a riparazione centro. |
Linee guida per l'installazione rapida professionale del tappo Wi-Fi

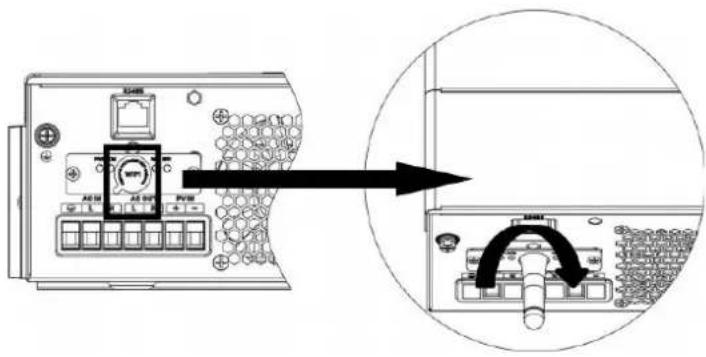

- Schema di come rimuovere e installare l'antenna wireless
1.2 Aggiungi Datalogger
① Accedi all'account e fai clic sul pulsante Datalogger. Tocca il pulsante "+" in alto a destra
② In base alle richieste, digitare le informazioni per terminare la configurazione del datalogger.

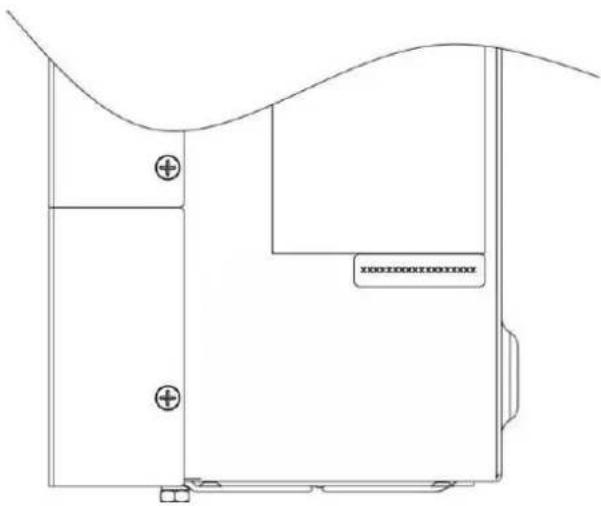

Il numero PN si trova accanto all'etichetta dell'apparecchio. (Password iniziale: 12345678)

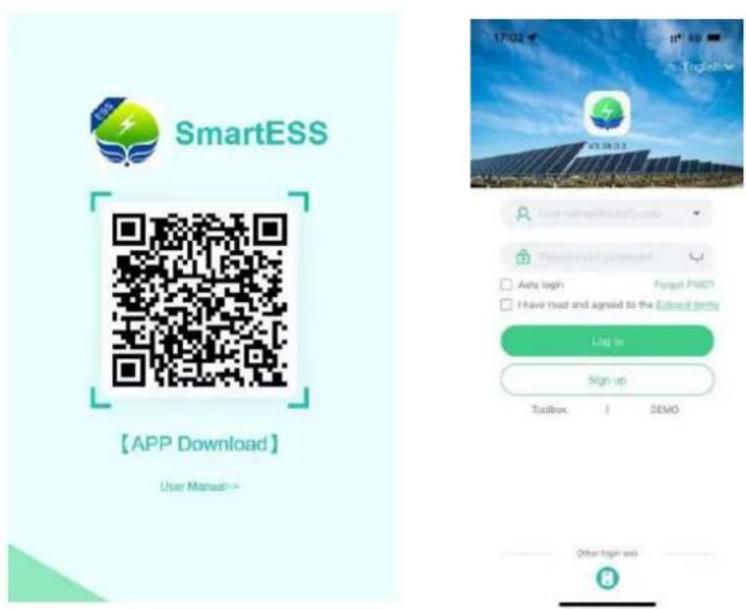

(1) Scansiona il codice QR e scarica l'APP (iPhone App Store; e telefono Android); (2) Aprire l'APP, fare clic sul pulsante "Registrazione" e selezionare "Telefono cellulare" "Registrazione" o "Registrazione via e-mail"; (3) Attivare il Bluetooth o il WiFi come necessario.
2.2 Bluetooth connesso al collettore digitale

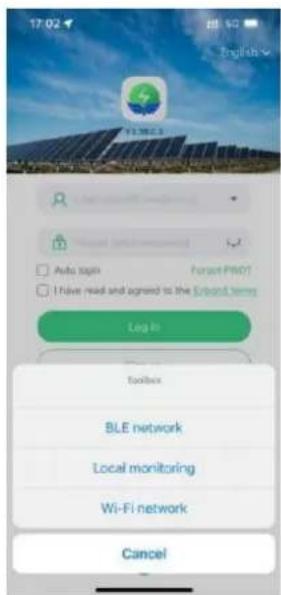

(1) Fare clic su "Strumenti" e selezionare "Rete BLE" o "Rete Wi-Fi" come necessario;
(2) Se scegli la rete di distribuzione Bluetooth, eseguirai automaticamente la scansione del dispositivo nelle vicinanze
nella pagina "Bluetooth Pairing", trova il PN corrispondente al collettore digitale, e clicca "Collega".
3.3 Impostazioni di rete
(1) Selezionare il WiFi 2.4G corrispondente in base alle richieste, compilare la password e clicca "Inizio Richiesta" "Connessione alla rete" nella pagina dell'APP di riferimento della rete di distribuzione WiFi.
Produttore: shanghaimuxinmuyeyouxiangongsi
Indirizzo: shuangchenglu 803 nong 11 hao 1602A-1609 soldi,
Baoshanqu, shanghai 200000 IT.
Importato in Australia: SIHAO PTY Società a responsabilità limitata, 1
ROKEVA STRADA ESTWOOD Nuovo Galles del Sud 2122 Australia
Importato negli Stati Uniti d'America: Sangue Tecnologia Società a responsabilità limitata, stanza 250, 9166 Roma posto, ranch cucamonga CA 91730
E-crossstu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
YH CONSULTING LIMITED.
Supporto tecnico e Certificato di garanzia elettronica www.vevor.supporto.com/
VEVOR®
TOUGH TOOLS, HALF PRICE
