Typ produktu	Hybrydowy falownik solarny
Marka	Vevor
Model	EM6200-48L
Moc znamionowa	6200 VA / 6200 W
Napięcie wejściowe AC	230 V AC (zakres 90-280 V AC w zależności od ustawień)
Napięcie wyjściowe AC	230 V AC ±5% (czysta sinusoida)
Częstotliwość wyjściowa	50/60 Hz (do wyboru)
Napięcie nominalne akumulatora	48 V DC
Maksymalny prąd ładowania (PV + AC)	120 A
Maksymalne wejście PV	500 V DC (obwód otwarty), maks. 27 A, zakres MPPT 60-500 V DC
Sprawność (tryb sieciowy)	> 95%
Czas przełączania	10 ms (tryb UPS), 20 ms (tryb AGD)
Wymiary (dł. x szer. x wys.)	438 x 295 x 105 mm
Waga netto	8,7 kg
Temperatura pracy	-10°C do 55°C
Wilgotność pracy	5% do 95% (bez kondensacji)
Wyświetlacz	Podświetlany wyświetlacz LCD z diodami LED
Komunikacja	RS485, Wi-Fi (antena w zestawie)
Główne funkcje	Falownik, ładowarka solarna, priorytet źródeł (sieć/słońce/akumulator), automatyczny bypass, wyrównywanie akumulatora, kompatybilność z litowymi
Zabezpieczenia	Przeciążenie, zwarcie, przegrzanie, przepięcie, zbyt niskie napięcie akumulatora, ochrona przed wyspą
Instalacja	Montaż naścienny pionowy (na powierzchni niepalnej), wolna przestrzeń minimum 50 cm wokół
Zawartość opakowania	Urządzenie, instrukcja obsługi, antena Wi-Fi

Często zadawane pytania - EM6200-48L Vevor

Jak zainstalować falownik Vevor EM6200-48L ?

Zainstaluj falownik na stałej, niepalnej powierzchni, pionowo. Pozostaw wolną przestrzeń co najmniej 50 cm wokół dla wentylacji. Przymocuj go trzema śrubami M4 lub M5. Przed podłączeniem przewodów zdejmij dolną pokrywę, odkręcając dwie śruby.

Jakiego napięcia akumulatora użyć ?

Ten model działa z akumulatorem 48 V DC. Zalecana pojemność minimum 100 Ah. Użyj kabla o odpowiednim przekroju (zalecany 2 AWG) i oddzielnego wyłącznika DC.

Jak podłączyć panele słoneczne ?

Podłącz panele szeregowo, aby pozostać w zakresie MPPT (60-500 V DC). Zachowaj polaryzację i użyj wyłącznika DC. Maksymalny prąd wejściowy PV wynosi 27 A dla tego modelu.

Jak ustawić priorytet źródeł zasilania ?

W menu LCD (program 01) możesz wybrać między 'Najpierw sieć', 'Najpierw słońce', 'Priorytet SBU' lub 'Priorytet SUF'. Domyślnie jest ustawione 'Najpierw sieť'.

Co zrobić, gdy pojawi się kod błędu 07 ?

Kod 07 oznacza przeciążenie (obciążenie >110% przez zbyt długi czas). Zmniejsz podłączone obciążenie, odłączając niektóre urządzenia. Automatyczne ponowne uruchomienie można włączyć w programie 06.

Czy mogę użyć akumulatora litowego ?

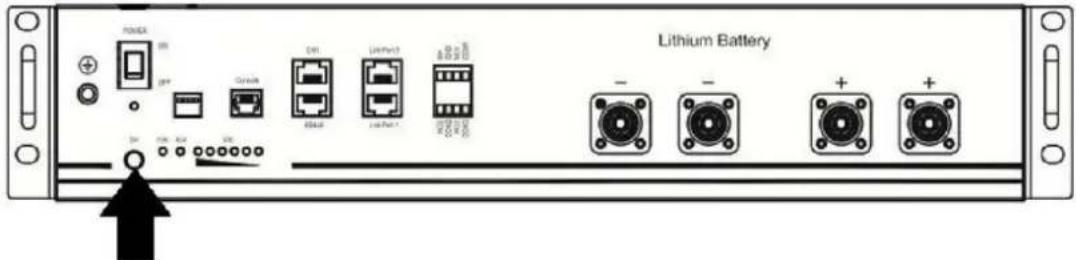

Tak, wybierz typ akumulatora 'LIB' w programie 05. Do komunikacji BMS podłącz kabel RS485 między akumulatorem a falownikiem. W przeciwnym razie użyj trybu 'LIB' bez komunikacji, ręcznie ustawiając napięcia.

Jak przeprowadzić wyrównywanie akumulatora ?

Najpierw włącz funkcję w programie 33. Ustaw odstęp w programie 37 (np. 30 dni) lub uruchom ją natychmiast przez program 39. Wyrównywanie trwa od 60 do 900 minut w zależności od ustawień.

Jakie jest regulowane napięcie wyjściowe ?

Napięcie wyjściowe jest regulowane za pomocą programu 08: 220 V, 230 V (domyślnie) lub 240 V. Częstotliwość (50/60 Hz) ustawia się w programie 09.

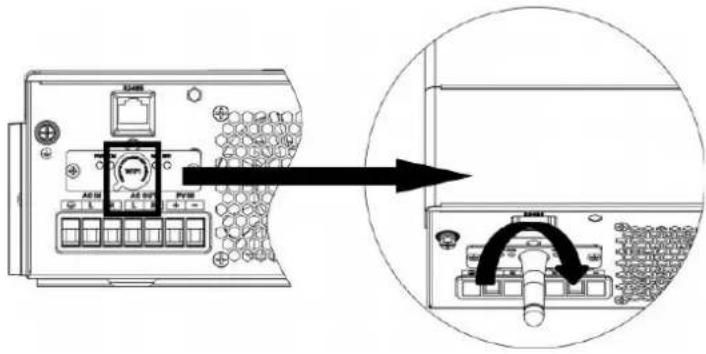

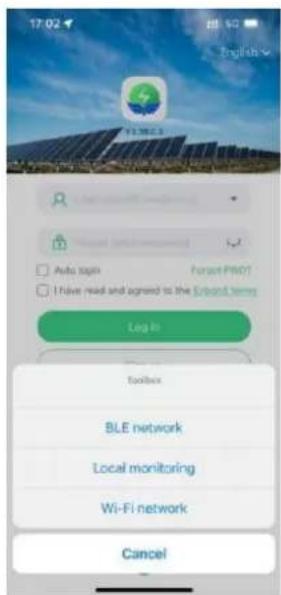

Jak skonfigurować Wi-Fi do monitorowania ?

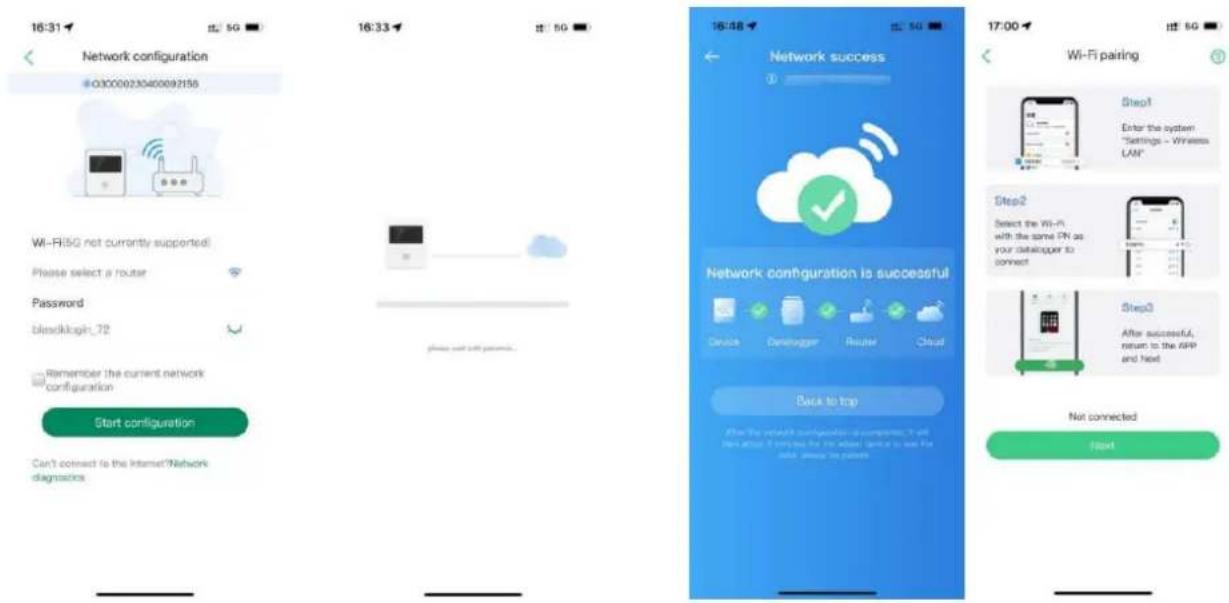

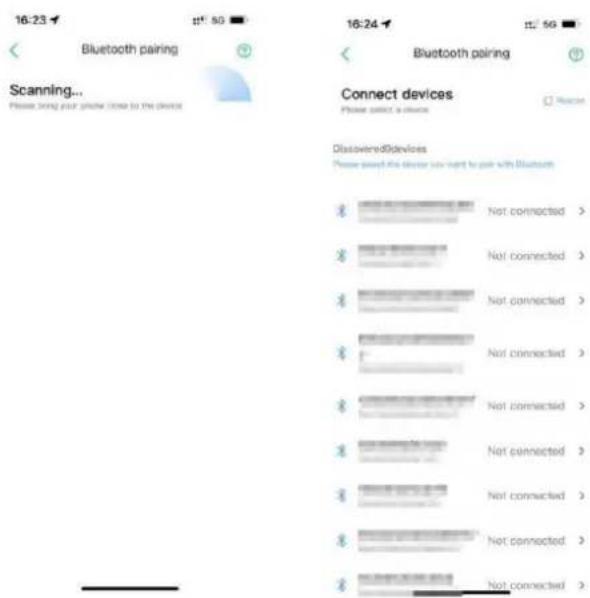

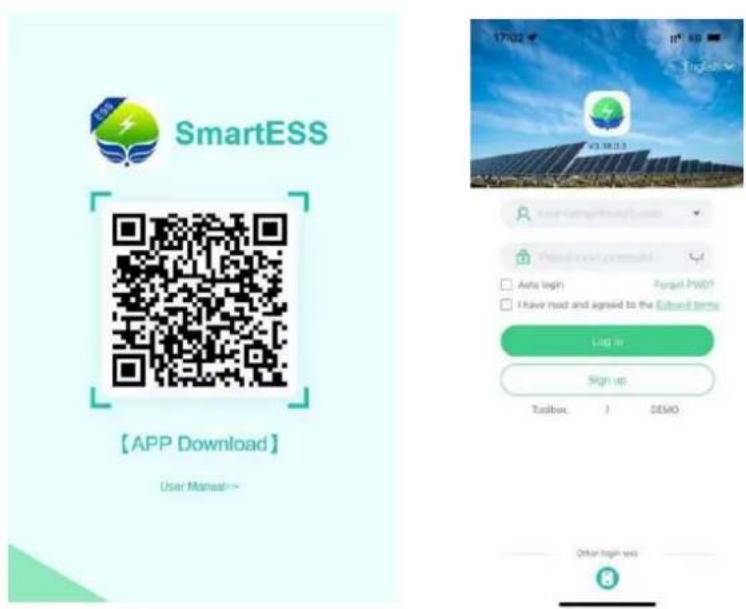

Pobierz aplikację SmartESS, utwórz konto i dodaj rejestrator danych (PN urządzenia). Włącz Bluetooth lub Wi-Fi w aplikacji i postępuj zgodnie z instrukcjami konfiguracji sieci (wymagane WiFi 2,4 GHz).

Jakie są zalecane czynności konserwacyjne ?

Regularnie sprawdzaj połączenia i dokręcenie zacisków (moment 2-3 Nm). Upewnij się, że otwory wentylacyjne nie są zablokowane. Czyść zewnętrzną część suchą szmatką. Żadne wewnętrzne części nie mogą być naprawiane przez użytkownika.

INSTRUKCJA OBSŁUGI EM6200-48L Vevor

Wsparcie techniczne i E-gwarancja Certyfikat

Jesteśmy zaangażowani w dostarczanie narzędzi w konkurencyjnych cenach.

"Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas oznaczają szacunkowe

oszacowanie oszczędności, jakie możesz uzyskać, kupując niektóre narzędzia od nas w porównaniu z głównymi

markami. Nie musi to oznaczać, że obejmuje wszystkie kategorie narzędzi oferowanych przez nas. Prosimy

o dokładne sprawdzenie przy składaniu zamówienia. Jeśli

rzeczywiście oszczędzasz połowę w porównaniu z czołowymi markami.

MODEL: EM 3500 -24L/ EM 6200 -48L

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/wsparcie

To jest oryginalna instrukcja. Proszę przeczytać wszystkie instrukcje

uważnie przed użyciem. VEVOR zastrzega sobie jednoznaczną interpretację naszej instrukcji obsługi. Wygląd produktu może się różnić od

otrzymanego produktu. Proszę nam wybaczyć, jeśli nie poinformujemy Cię ponownie o aktualizacjach technologii lub oprogramowania naszych produktów.

ostrzeżenie - Do zmniejszyć ten ryzyko z obrażenia , użytkownik musieć Czytać instrukcja obsługi ostrożnie.

Ten produkt podlega zaopatrzenie europejskiego Dyrektywa 2012 /1/ WE . symbol seans A jazda na kole kosz skrzyżowanyPoprzez oznacza, że produkt wymaga osobnego odmawiać kolekcja W ten europejski unia. Dotyczy produktu i wszystkie akcesoria oznaczone tym symbol. produkty s oznaczony jako taki móc nie Być wyrzucony z normalna domowy marnować, ale musi Być zajęty Do A kolekcja pu Do recykling elektryczny I urządzenia elektroniczne

OSTRZEŻENIE: NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM

Ten produkt jest używany w połączeniu ze stałym źródłem zasilania (baterią). Nawet jeśli urządzenie jest wyłączone, niebezpieczne napięcie elektryczne może wystąpić na zaciskach wejściowych i/lub wyjściowych. Zawsze wyłączaj zasilanie i odłącz baterię przed przystąpieniem do konserwacji. Produkt nie zawiera żadnych części, które mogą być naprawiane przez użytkownika. Nie zdejmuj przedniej płyty i nie uruchamiaj produktu, chyba że wszystkie panele są zamontowane. Cała konserwacja powinna być wykonywana przez wykwalifikowany personel.

Nigdy nie używaj tego produktu w miejscach, gdzie mogą wystąpić wybuchy gazu lub pyłu. Należy zapoznać się ze specyfikacją producenta baterii, aby upewnić się, że bateria jest odpowiednia do użycia z tym produktem. Bateria powinna być używana zgodnie z instrukcjami bezpieczeństwa producenta. Zawsze zachowuj ostrożność.

OSTRZEŻENIE: nie podnoś ciężkich przedmiotów bez pomocy. Instalacja

Przeczytaj instrukcję instalacji przed rozpoczęciem prac instalacyjnych. Ten produkt jest urządzeniem klasy bezpieczeństwa I (dostarczonym z

zaciskiem uziemiającym dla celów bezpieczeństwa). Jego wejście i/lub wyjście klimatyzacji musi być podłączone do nieprzerwanego uziemienia ze względów bezpieczeństwa. Dodatkowy punkt uziemienia znajduje się na zewnątrz produktu. Jeśli istnieje podejrzenie, że ochrona uziemiająca jest uszkodzona, produkt powinien być wyłączony z

eksploatacji i zabezpieczony przed przypadkowym ponownym włączeniem; skontaktuj się z wykwalifikowanym personelem serwisowym.

Upewnij się, że przewody połączeniowe są wyposażone w bezpieczniki i wyłączniki obwodowe. Nigdy nie zastępuj urządzenia ochronnego elementem innego typu. Zapoznaj się z instrukcją, aby dobrać właściwą część.

Przed włączeniem urządzenia sprawdź, czy dostępne napięcie źródła jest zgodne z ustawieniami konfiguracyjnymi produktu, jak opisano w instrukcji.

Upewnij się, że sprzęt jest używany w odpowiednich warunkach pracy. Nigdy nie uruchamiaj go w mokrym lub zakurzonym środowisku.

Upewnij się, że wokół produktu jest zawsze wystarczająca wolna przestrzeń do wentylacji, a otwory wentylacyjne nie są zablokowane.

Zainstaluj produkt w środowisku odpornym na ciepło. Upewnij się, że w bezpośrednim sąsiedztwie sprzętu nie znajdują się chemikalia, elementy plastikowe, zasłony ani inne tekstylia.

Transport i magazynowanie

Podczas przechowywania lub transportu produktu upewnij się, że zasilanie sieciowe i bateria są odłączone.

Produkt może zostać uszkodzony podczas transportu, jeśli nie jest przewożony w oryginalnym opakowaniu.

Przechowuj produkt w suchym środowisku; temperatura przechowywania powinna wynosić od -10°C do 50°C.

Zapoznaj się z instrukcją producenta baterii, aby uzyskać informacje na temat transportu, przechowywania, ładowania i sprzedaży baterii.

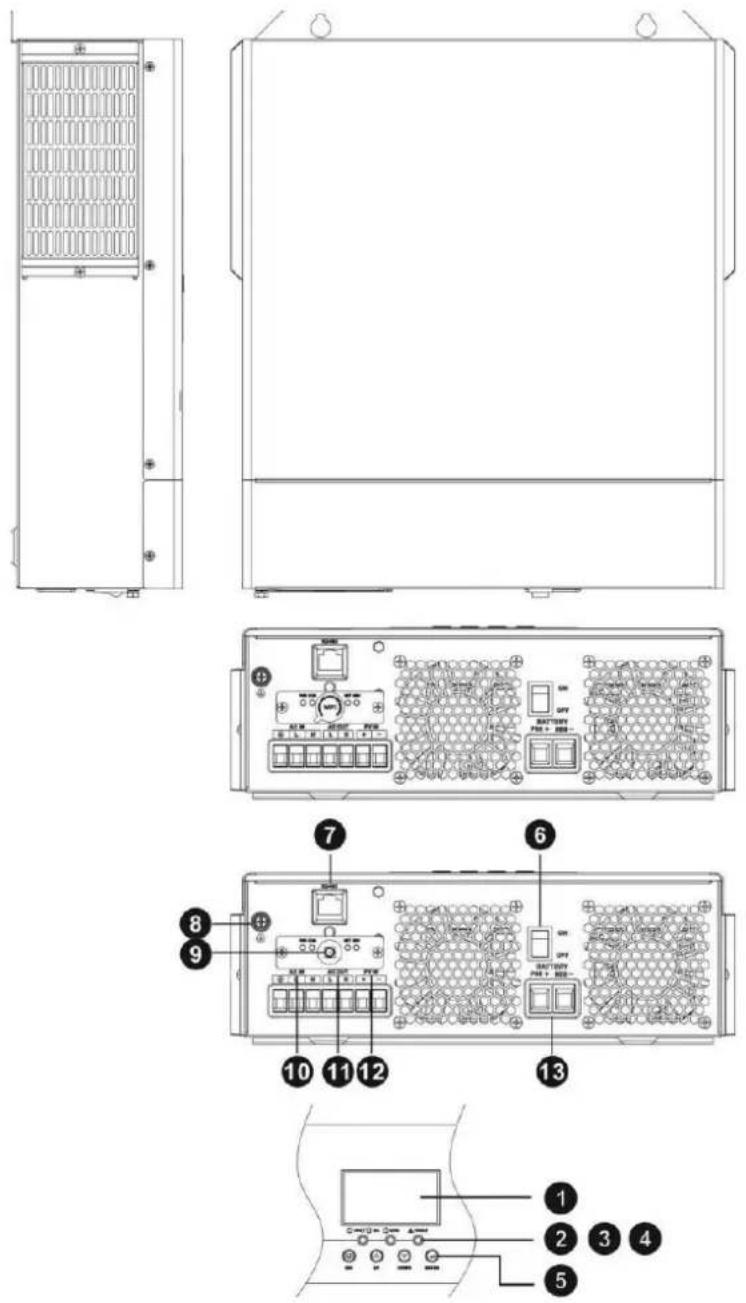

PRZEGLĄD PRODUKTU

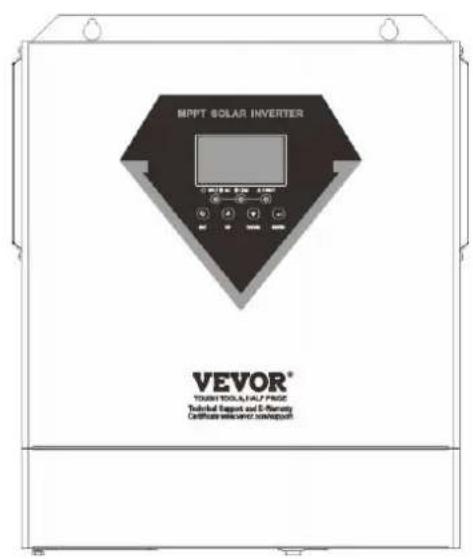

1. Ekran LCD wyświetlacz
2. Status wskaźnik
3. Ładowanie wskaźnik
4. Błąd wskaźnik
5. Funkcja pikolak
6. Moc włączony / wyłączon przełącznik port
7. Komunikacja RS 48
8. Grunt
9. Wi-Fi antenna port

10.Klimatyzacja wejście

11.Klimatyzacja wyjście

1. Fotowoltaika wejście
2. Bateria wejście

INSTALACJA

Rozpakowywanie i kontrola

Przed instalacją proszę obejrzeć urządzenie. Upewnij się, że nic wewnątrz paczki nie jest uszkodzone. Powinieneś otrzymać następujące elementy w paczce:

1. Jednostka x1
2. Instrukcja obsługi x1
3. Antena Wi-Fi x1

Przygotowanie

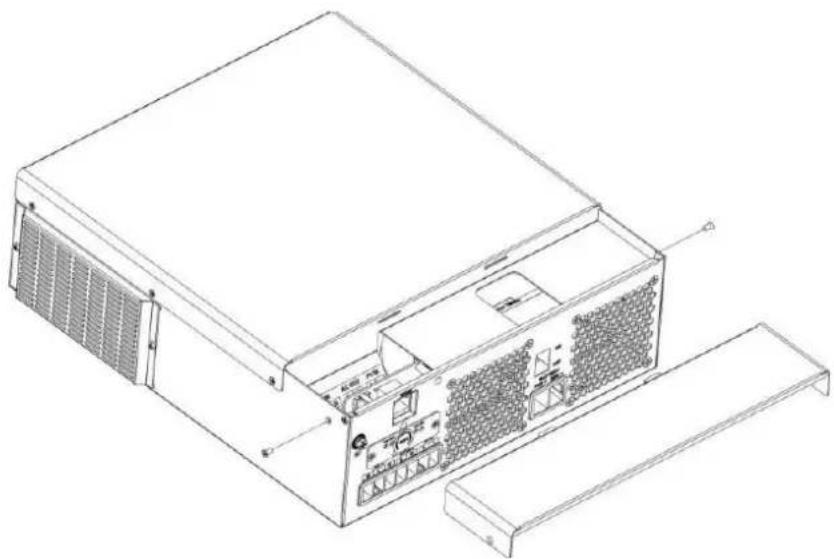

Przed podłączeniem wszystkich przewodów, proszę zdjąć dolną pokrywę, wykręcając dwie śruby, jak pokazano poniżej.

Rozważ następujące punkty przed wyborem miejsca instalacji:

1. Nie montuj falownika na łatwopalnych materiałach budowlanych.
2. Uchwyt na solidnej powierzchni
3. Zainstaluj falownik poziomo, aby wyświetlacz LCD był zawsze czytelny.
4. Temperatura otoczenia powinna wynosić od 0°C do 55°C, aby zapewnić optymalną pracę.
5. Zalecane jest zamontowanie urządzenia pionowo na ścianie.

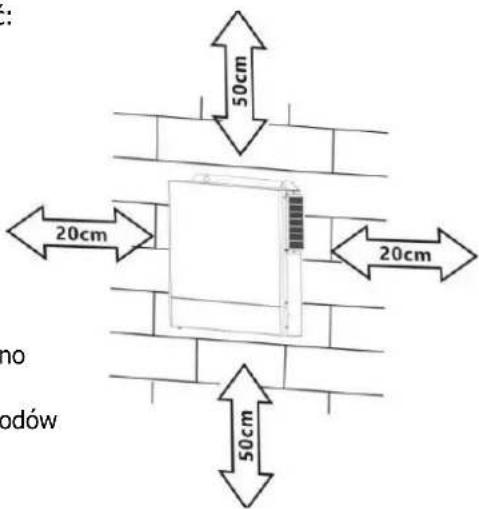

6. Zachowaj odstępy od innych obiektów i powierzchni, jak pokazano na prawym rysunku, aby zapewnić wystarczające odprowadzanie ciepła i miejsce na prowadzenie przewodów.

PRZEZNACZONY DO MONTAŻU NA BETONIE LUB INNYCH POWIERZCHNIACH NIEPALNYCH.

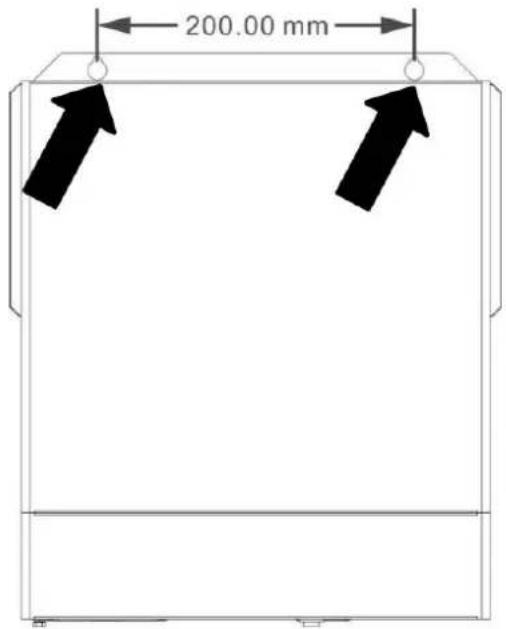

Zamontuj urządzenie, przykręcając trzy śruby. Zaleca się użycie śrub M4 lub M5.

Podłączanie akumulatora

UWAGA: Ze względów bezpieczeństwa i zgodności z przepisami zaleca się zainstalowanie oddzielnego wyłącznika nadprądowego DC lub odłącznika między akumulatorem a falownikiem. W niektórych zastosowaniach odłącznik może nie być wymagany, ale nadal konieczne jest zainstalowanie zabezpieczenia nadprądowego. Proszę zapoznać się

z typowym natężeniem prądu w poniższej tabeli, aby dobrać odpowiedni bezpiecznik lub wyłącznik.

Długość odizolowania:

OSTRZEŻENIE! Wszystkie przewody muszą być podłączone przez wykwalifikowany personel.

OSTRZEŻENIE! Bardzo ważne dla bezpieczeństwa systemu i wydajnego działania jest użycie odpowiedniego kabla do podłączenia akumulatora. Aby zmniejszyć ryzyko obrażeń, należy użyć właściwego zalecanego kabla, długości zdejmowania izolacji (L2) i długości cynowania (L1).

Zalecany kabel akumulatora, długość zdejmowania izolacji (L2) i długość cynowania (L1):

Model	Maksyma Iny Natężenie w amperach	Bateria pojemność	Drut Rozmiar	Prze wód mm2	L1 (mm)	L 2 (mm)	Warto ść momentu obrotowego
1500W-24	70A	100AH	6 AWG	13.3	3	18	2~3 Nm
2500W-24	100A	100AH	4AWG	21.15	3	18	2~3 Nm
Inny Modele	137A	100AH	2AWG	38	3	18	2~3 Nm

Proszę wykonać poniższe kroki, aby podłączyć akumulator do narzędzia:

1. Zdejmij izolację 18 mm z kabli dodatniego i ujemnego zgodnie z zalecaną długością zdejmowania izolacji.
2. Podłącz wszystkie zestawy akumulatorów zgodnie z wymaganiami. Zaleca się użycie zalecanej pojemności akumulatora.
3. Włóż kabel akumulatora stanowczo do złącza akumulatora w falowniku i upewnij się, że śruby są dokręcone momentem 2-3 Nm. Upewnij się, że biegunowość jest prawidłowa zarówno na akumulatorze, jak i na falowniku/ładowarce, a kable akumulatora są dobrze dokręcone do złącza akumulatora.

OSTRZEŻENIE: Porażenie prądem ZaryzykowaćInstalacja musi być wykonanym z należytą starannością Do wysoki napięcie akumulatora W szereg.

OSTROŻNOŚĆ!! Do nie umieszczaj niczego pomiędzy płaskimi część zacisk falownika W przeciwnym razie, przegrzanie może zdarzać się.OSTROŻNOŚĆ!! Do nie stosować substancji antyoksydacyjnych na zaciskach przed terminalami ściśle połączone.OSTROŻNOŚĆ!! Zanim dokonując ostatecznego Podłączenie lub zamknięcie DC Prąd stały wyłącznik/odłącznik, upewnij się, że dodatni (+) musi Być połączony Do pozytywny (+) I negatywny (-) musieć Być połączony Do ujemny (-).

Podłączenie wejścia/wyjścia prądu przemiennego

OSTROŻNOŚĆ!! Przed podłączeniem do źródła zasilania prądu przemiennego należy zainstalować oddzielny wyłącznik prądu przemiennego między falownikiem a źródłem zasilania. Zapewni to bezpieczne odłączenie falownika podczas konserwacji i pełną ochronę przed nadmiernym prądem z wejścia prądu przemiennego. Zalecana specyfikacja wyłącznika prądu przemiennego to 50A. UWAGA!! Istnieją dwa bloki zacisków z oznaczeniami „IN” i „OUT”. Proszę NIE mylić wejścia i wyjścia złączy.

UWAGA! Wszystkie prace związane z okablowaniem muszą być wykonywane przez wykwalifikowany personel.

UWAGA! Bardzo ważne dla bezpieczeństwa systemu i wydajnego działania jest użycie odpowiedniego kabla do połączenia wejścia prądu przemiennego. Aby zmniejszyć ryzyko obrażeń, należy użyć właściwego zalecanego rozmiaru kabla, jak poniżej.

Zalecane wymagania dotyczące kabli dla przewodów prądu przemiennego

Model	Miernik	Wartość momentu obrotowego
1,5 kVA	12AWG	1.4~ 1,6 Nm
2,5 kVA /3,5 kVA	10AWG	1.4~ 1,6 Nm
5,5 kVA /6,2 kVA	8 AWG	1.4~ 1,6 Nm

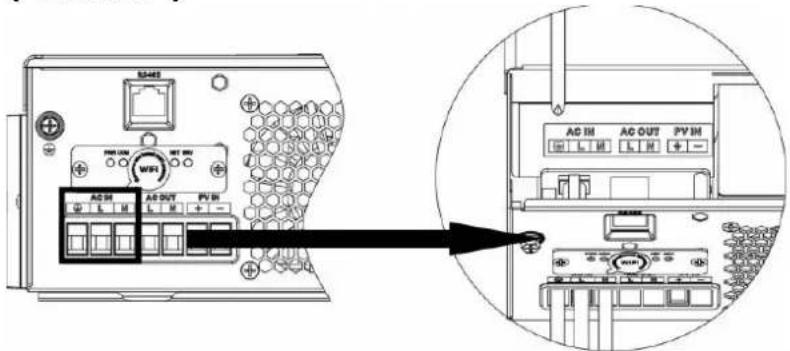

Aby wykonać podłączenie wejścia/wyjścia prądu przemiennego, wykonaj poniższe kroki:

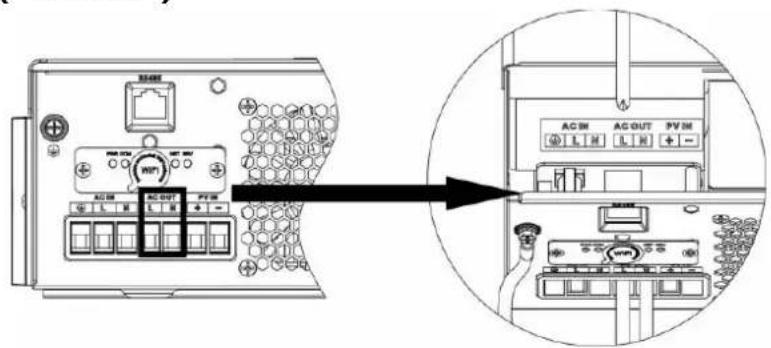

1. Przed wykonaniem połączenia wejścia/wyjścia klimatyzacji należy upewnić się, że wyłącznik ochronny lub rozłącznik prądu stałego jest otwarty.
2. Usuń izolację z rękawa na 10 mm z sześciu przewodów. Skróć przewód fazowy L i przewód neutralny N o 3 mm.
3. Włóż przewody wejściowe klimatyzacji zgodnie z biegunowością wskazaną na listwie zaciskowej i dokręć śruby zaciskowe. Upewnij się, że przewód ochronny PE ( ) jest podłączony jako pierwszy.

Ziemia (żółto-zielona)

L → LINIA (brązowy lub czarny)

N → Neutralny (niebieski)

Upewnij się, że źródło zasilania prądem zmiennym jest odłączone, zanim spróbujesz podłączyć je na stałe do urządzenia.

1. Następnie włóż przewody wyjściowe klimatyzacji zgodnie z biegunowością wskazaną na listwie zaciskowej i dokręć śruby zaciskowe. Upewnij się, że przewód ochronny PE (_) jest podłączony jako pierwszy.

Ziemia (żółto-

zielona) L → LINIA (brązow

y lub czarny)

N → Neutralny (niebieski)

1. Upewnij się, że przewody są bezpiecznie podłączone.

OSTROŻNOŚĆ: Urządzenia takie jak klimatyzatory wymagają co najmniej 2-3 minut na ponowne uruchomienie, ponieważ potrzebują wystarczająco dużo czasu, aby zrównoważyć czynnik chłodniczy w obwodach. Jeśli wystąpi zanik zasilania i szybko powróci, może to spowodować uszkodzenie podłączonych urządzeń. Aby temu zapobiec, sprawdź u producenta klimatyzatora, czy jest on wyposażony w funkcję opóźnienia czasowego przed instalacją. W przeciwnym razie falownik/ładowarka może zostać przeciążony i odłączyć wyjście, aby chronić urządzenie, ale czasami może to nadal spowodować wewnętrzne uszkodzenie klimatyzatora.

Podłączenie PV

OSTROŻNOŚĆ: Przed podłączeniem modułów fotowoltaicznych należy zainstalować osobny wyłącznik obwodu prądu stałego między falownikiem a modułami fotowoltaicznymi.

OSTRZEŻENIE! Wszystkie przewody muszą być podłączone przez wykwalifikowany personel.

UWAGA! Bardzo ważne dla bezpieczeństwa systemu i jego efektywnej pracy jest użycie odpowiedniego kabla do połączenia modułów PV. Aby zmniejszyć ryzyko obrażeń, należy używać odpowiednio zalecanego rozmiaru kabla, jak poniżej.

Model	Typowe natężenie prądu	Kabel Rozmiar	Moment obrotowy
1,5 kVA	15A	12AWG	1,4~1,6 Nm
2,5 kVA	15A	12AWG	1,4~1,6 Nm
3,5 kVA	15A	12AWG	1,4~1,6 Nm
5,5 kVA	18A	12AWG	1,4~1,6 Nm
6,2 kVA	27A	12AWG	1,4~1,6 Nm

Wybór modułu fotowoltaicznego:

Wybierając odpowiednie moduły fotowoltaiczne, należy wziąć pod uwagę następujące parametry:

1. Napięcie obwodu otwartego (Voc) modułów fotowoltaicznych nie może przekraczać maksymalnego napięcia obwodu otwartego łańcucha fotowoltaicznego falownika.
2. Napięcie obwodu otwartego (Voc) modułów fotowoltaicznych powinno być wyższe niż minimalne napięcie baterii.

Ładowanie słoneczne Tryb
MODEL INWERTERA	1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Maks. Napięcie obwodu otwartego układu fotowoltaicznego	500 DC
Panele fotowoltaiczne Napięcie MPPT Zakres	60 V prądu stałego ~500 V prądu stałego
Maks. PRĄD WEJŚCIOWY PV	15A	15A	15A	18A	27A

Weźmy jako przykład moduły fotowoltaiczne o mocy 450 Wp i 550 Wp. Po uwzględnieniu powyższych dwóch parametrów, zalecane konfiguracje modułów są wymienione w tabeli poniżej.

Słoneczny Płyta Specyfikacja . ( c niesienie )- 450 Wp- Vmp : 34,67 V- Imp : 13.82A- Voc : 41,25 Vc- Isc: 12,98A	WEJŚCIE SŁONECZNE	Ilość z paneli	Całkowity wejście moc	Falownik Model
	2 szt. W seryjny	2 szt.	900 W	1,5 kVA - 6,2 kVA
	3 szt. W seryjny	3 szt.	1350 W
	4 szt. W seryjny	4 szt.	1800 W
	5 szt. W seryjny	5 szt.	2250 W
	6 szt. W seryjny	6 szt.	2700 W
	7 szt. W seryjny	7 szt.	3150 W
	8 szt. W seryjny	8 szt.	3600 W
	9 szt. W seryjny	9 szt.	4050 W
	10 szt. W seryjny	10 szt.	4500 W	5,5 kVA - 6,2 kVA
	11 szt. W seryjny	11 szt.	4950 W
	12 szt. W seryjny	12 szt.	5400 W
	6 sztuk W seryjny I 2 zestawy W równoległy	12 szt.	5400 W	6,2 kVA
	7 sztuk W seryjny I 2 zestawy W równoległy	14 szt.	6300 W
Słoneczny Płyta Specyfikacja . ( c niesienie )- 550 Wp- Vmp : 42,48 V	WEJŚCIE SŁONECZNE	Ilość z paneli	Całkowity wejście moc	Falownik Model
	2 szt. W seryjny	2 szt.	900 W	1,5 kVA - 6,2 kVA
	3 szt. W seryjny	3 szt.	1650 W
	4 szt. W seryjny	4 szt.	2200 W
	5 szt. W seryjny	5 szt.	2750 W
	6 szt. W seryjny	6 szt.	3300 W
- Imp : 12,95A- Voc : 50,32 Vc- Isc: 13,70A	7 szt. W seryjny	7 szt.	3850 W
	8 szt. W seryjny	8 szt.	4400 W	5,5 KVA - 6,2 KVA
	9 szt. W seryjny	9 szt.	4950 W
	4 sztuki W seryjny I 2 zestawy W równoległy	8 szt.	4400 W	6,2 KVA
	5 sztuk W seryjny I 2 zestawy W równoległy	10 szt.	5500 W
	6 sztuk W seryjny I 2 zestawy W równoległy	12 szt.	6600 W

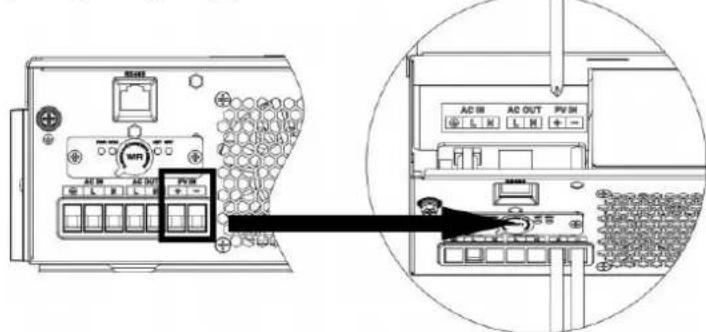

Połączenie przewodów modułu fotowoltaicznego:

Aby wykonać połączenie modułów fotowoltaicznych, wykonaj poniższe kroki:

1. Usuń izolację z rękawa 10 mm z przewodów dodatniego i ujemnego.
2. Sprawdź prawidłową biegunowość kabla połączeniowego.

Moduły fotowoltaiczne i złącza wejściowe PV. Następnie podłącz przewód dodatni (+) do dodatniego bieguna (+) złącza wejściowego PV. Podłącz przewód ujemny (-) kabla połączeniowego do ujemnego bieguna (-) złącza wejściowego PV.

1. Upewnij się, że przewody są bezpiecznie połączone.

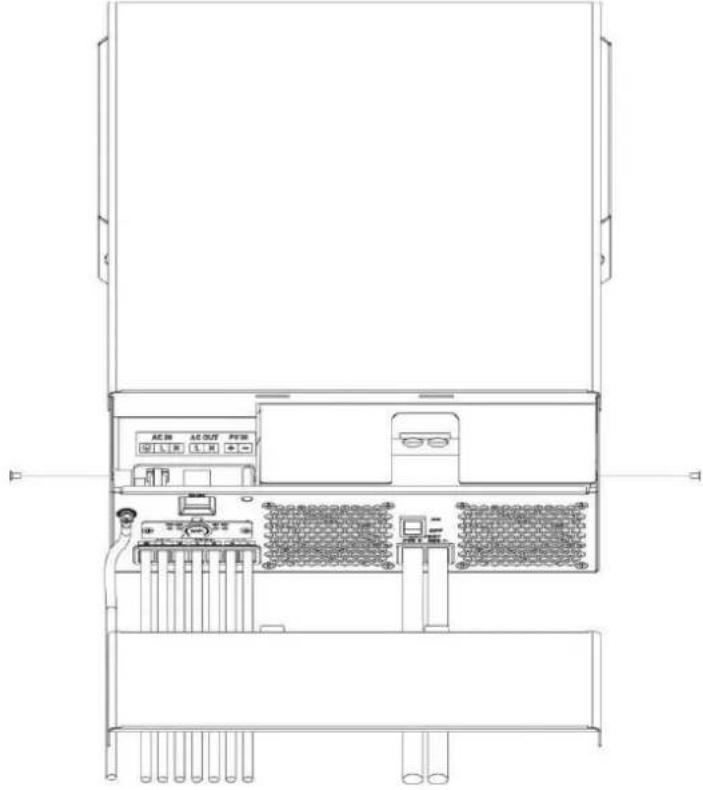

Montaż końcowy

Po podłączeniu wszystkich przewodów, załóż dolną pokrywę z powrotem, przykręcając dwie śruby, jak pokazano poniżej.

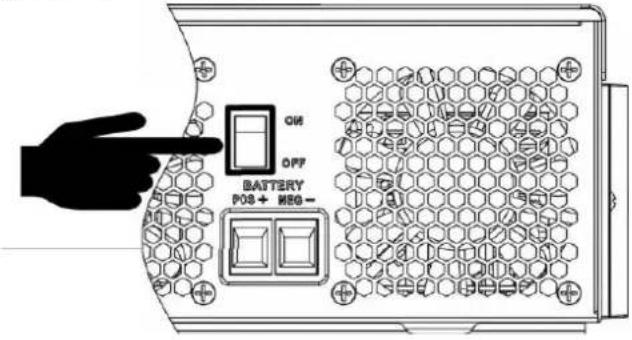

Włączanie/wyłączanie zasilania

Gdy jednostka została prawidłowo zainstalowana, a baterie są podłączone, wystarczy nacisnąć przełącznik Włącz/Wyłącz (znajdujący się na obudowie), aby włączyć jednostkę.

Panel obsługi i wyświetlacza

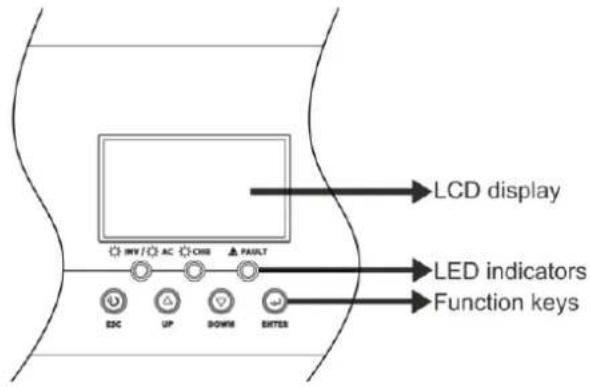

Panel obsługi i wyświetlacza, pokazany na poniższym wykresie, znajduje się na przedniej płycie falownika. Obejmuje trzy wskaźniki, cztery klawisze funkcyjne i wyświetlacz LCD, wskazujący status operacyjny oraz informacje o mocy wejściowej/wyjściowej.

Wskaźnik LED			Wiadomości
AC/INV	Zielony	Solidny NA	Wyjście jest zasilany przez pożytek W Linia tryb
		Błyskowy	Wyjście jest napędzany przez bateria Lub Fotowoltaika W bateria tryb .
CHG	Zielony	Solidny NA	Bateria jest w pełni naładowana oskarżony.
		Błyskowy	Bateria jest ładowanie.
ΔBŁĄD	Czerwony	Solidny NA	Występuje usterka w falownik.
		Błyskowy	Wystąpił stan ostrzegawczy w falownik.

Klawisze funkcyjne

Funkcjonować Klawisz	Opis
ESC	Wyjść ustawienie tryb
W GÓRĘ	Iść do poprzedni wybór
W DÓŁ	Iść do Następny wybór

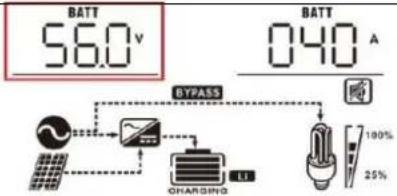

Ustawienia LCD

Po naciśnięciu i przytrzymaniu przycisku ENTER przez 3 sekundy, jednostka wejdzie w tryb ustawień. Naciśnij przycisk "W GÓRĘ" lub "W DÓŁ", aby wybrać programy ustawień. Następnie naciśnij przycisk „ENTER”, aby potwierdzić wybór, lub przycisk ESC, aby wyjść.

Programy ustawień:

Program	Opis	Opcja do wyboru
01	Źródło wyjściowe priorytet: Do konfigurować moc obciążenia źródło priorytet	Pożytek Pierwszy ( domy ny )	Narzędzie zapewni moc Do ten ładuje się jako pierwsze priorytet.Słoneczne i energia baterii będzie zapewnić moc ten masa tylko kiedy użyteczność mocJest nie dostępny.
		Najpierw energia słoneczna	Energia słoneczna zapewnia moc do ładunki Jak Pierwszy priorytet .Jeśli energia słoneczna jest nie wystarczający Do zasilanie wszystko podłączone masa,energia z baterii będzie dostarczana moc ładunki w To samo czas .Pożytek zapewnia moc do masa tylko wtedy, gdy ktoś stan zdarza się:- Energia słoneczna Jest nie dostępny- Napięcie akumulatora spada do niskie napięcie ostrzegawcze lub Ustawienie punkt W program 12.
		SBU priorytet	Energia słoneczna zapewnia moc do ładunki Jak Pierwszy priorytet .Jeśli energia słoneczna jest nie wystarczający Do zasilanie wszystko podłączone masa, bateria energia dostarczy moc do ładunki przy w tym samym czasie Pożytek zapewnia moc do masa tylko gdy napięcie akumulatora spada do albo niskie napięcie ostrzegawcze lub ustawienie punkt W program 12.Energia słoneczna to oskarżony Pierwszy I następnie moc do masa.Jeśli energia słoneczna jest nie wystarczający Do zasilanie wszystko podłączone masa,Pożytek energia dostarczy moc do ładunki przy w tym samym czasie.Jeśli energia słoneczna wystarczy do Wszystko połączony ładuje i ładuje bateria, energia słoneczna mógł sprężenie zwrotne do siatkiJeśli energia słoneczna jest nie wystarczający Do zasilanie wszystko podłączone masa, pożytek energia dostarczy moc do ładunki przy w tym samym czasie.
02	Maksymalne ładowanie bieżące: Aby skonfigurować całkowitą prąd ładowania dla słoneczny i użyteczność ładowarki.(Maksymalny prąd ładowania = pożytek prąd ładowania + słoneczny prąd ładowania)	60A ( domyślny )	Jeśli wybrano, dopuszczalne ładowanie obecny zakres będzie Być z Maks. prąd zmienny prąd ładowania do Maksymalne ładowanie aktualny z SPECYFIKACJA ,Ale To nie powinien być mniejszy niż prąd ładowania prądem przemiennym (programowanie) 11 )
03	Wejście prądu przemiennego woltaż zakres	Sprzęt AGD (domyślny)	Jeśli wybrano, dopuszczalne wejście prądu przemiennego zakres napięcia będzie Być w 90-280 V AC .
		UPS	Jeśli wybrano, dopuszczalne wejście prądu przemiennego woltaż zakres będzie być w 170-280 V AC .
		Generator	Jeśli wybrano, dopuszczalne napięcie wejściowe prądu przemiennego zakres będzie Być w 170- 280 V AC I zgodny z generatory .Notatka : Ponieważ generatory są niestabilny, może wyjście z falownik będzie nietrwały zbyt.
05	Typ baterii	Walne zgromadzenie (domyślny)	ZalanyOSFLD
		Zdefiniowane przez użytkownika	Jeśli Wybrano opcję „Zdefiniowane przez użytkownika”, napięcie ładowania akumulatora i Niski Napięcie odcięcia DC może Być ustawić w górę program 26,

27 i 29,

Bateria litowa bez komunikacji

Wsparcie Pylon US2000 Protokół

Wersja 3.5

Standardowa komunikacja

Protokół kol. inverter formularza

dostawca

Jeśli wybrano „LIB", bateria wartość domyślna nadaje się do lit

bateria bez komunikacji

napięcie ładowania akumulatora i

Niski Prąd stały napięcie odcięcia

może być ustawiony w górę w

programu 26,27,129.

06	Automatyczne ponowneuruchomienie, gdyprzeciązać występuje	Wyłącz ponowneuruchomienie	Włącz ponowne uruchomienie(domyślnie)
07	Automatyczneponowneuruchomienie Kiedynad temperatura występuje	Wyłącz ponowneuruchomienie	Włącz ponowne uruchomienie(domyślnie)
08	Napięcie wyjściowe	220 V	230V ( domyślny )
		240 V
09	Częstotliwość wyjściowa	50 Hz ( domyślny )	60 Hz
10	Automatyczny objazdGdy wybierając „ auto ",Jeśli sieć moc Jest normalna, t będzie automatyczneobjazd, nawet jeśliprzełącznik Jest wyłączony.	ręczny (domyślny)	automatyczny
11	Maksymalna użyteczność ładowanie aktualny	30A ( domyślny )W przypadku zaznaczenia, zakres dopuszczalnego prądu ładowania będzie Być w 2- Maksymalny prąd ładowaniaprądem przemiennym: SPECYFIKACJA
12	Ustawianie napięcia punktpowrót do użytecznościzródłopo wybraniu „SBUpriorytet " lub „ Solar”pierwszy " w program 01.	48V modele(program 5) Jest nie LIB):46V ( domyślnUstawienie zakres Jest od 44,0 V Do 57,2 V dla 48 Vmodelka Ale maksymalna wartość ustawienia musi byćmniejsza niż wartość program13.48V modele(program 5) Jest LIB):52V ( domyślny )Ustawienie zakres Jest od 44,0 V Do 57,2 V dla 48 Vmodelka Ale maksymalna wartość ustawienia musi byćmniejsza niż wartość program13.
		24 V modele(program 5 jest nie LIB):23V ( domyślnUstawienie zakres Jest od 22,0 V Do 28,6 V Do 24 Vmodelka Ale Maksymalna wartość ustawienia musi byćmniejsza niż wartość program13.24 V modele(program 5) Jest LIB):26V ( domyślnyUstawienie zakres Jest od 22,0 V Do 28,6 V Do 24 Vmodelka Ale Maksymalna wartość ustawienia musi byćmniejsza niż wartość program13.
13	Ustawianie punktu napięcia z powrotem do baterii tryb Kiedy wybierając „priorytet SBU” lub „Najpierw energia słoneczna” w program01.	Akumulator w pełni naładowany	48V Modele :Ustawienie zakres Jest z 48V Do pełny( ten wartość z program 26-0,4V) ale maksymalna wartośćustawienia musieć Być ponadten wartość z programu 12.24 V Modele :Ustawienie zakres Jest z 24 V Do pełny( ten wartość z program 26-0,4V) ale maksymalna wartośćustawienia musieć Być ponadten wartość z programu 12.
16	Źródło ładowarki priorytet :Aby skonfigurować rumak źródło priorytet	Jeśli to falownik/ładowarka działa w kolejce, Gotowość lub Wada tryb, źródło ładowarki może Być zaprogramowano jako poniżej:
		Najpierw energia słoneczna	Energia słoneczna będzie pobierać opłaty bateria jako pierwszy priorytet.Usługa będzie pobierać opłaty bateria tylko wtedy, gdy energia słoneczna Jest niedostępne.
		Słoneczne i Pożytek ( domy ślny )	Energia słoneczna i użyteczność będzie opłata bateria w tym samym czasie czas .
		Tylko Słoneczny	Energia słoneczna będzie być tylko źródło ładowarki NIE nieważne u tility Jest dostępny lub nie.
		Jeśli to falownik/ładowarka działa w trybie bateryjnym, tylko słoneczny energia może ładować bateria. Słoneczna energia będzie ładować bateria jeśli jest dostępna I wystarczający.
18	Brzęczyk tryb	Tryb 1	Brzęczyk niemy
		Tryb 2	Rozlega się dźwięk brzęczyka Kiedy ten wejście zmiany źródła lub Tam Jest A ostrzeżenie lub wada
		Tryb 3	Rozlega się dźwięk brzęczyka Kiedy Tam Jest A ostrzeżenie lub wada
		Tryb 4 ( domyślny )	Rozlega się dźwięk brzęczyka Kiedy Tam Jest A wada
19	Automatyczny powrót do domyślny wyświetlacz ekran	Powrót do ustawień domyślnych wyświetlacz ekran (domyślny)	Jeśli zaznaczono, nie materiał Jak użytkownicy przełącz ekran wyświetlacza, To będzie automatycznie powrócić do domyślny ekran wyświetlacza ( Napięcie wejściowe /napięcie wyjściowe) po NIE przycisk jest wciśnięty Do 1 minuta .
		Zatrzymaj się najnowszy ekran	Jeżeli wybrano, ekran wyświetlacza będzie zostać najpóźniej ekran użytkownik Wreszcie przełączniki.
20	Sterowanie podświetleniem	Podświetlenie włączone (domyślny)	Podświetlenie wyłączone
23	Przeciązać objazd: Po włączeniu jednostka zostanie przeniesiona Do linia tryb Jeśli następuje przeciążenie W bateria tryb.	Wyłącz obejście	Włącz obejście (domyślnie)
25	Identyfikator Modbus Ustawienie	Modbus ID Ustawienie Zakres : 001 (domyślnie)~247
26	Napięcie ładowania zbiorczego (życiorys woltaż)	Jeśli zdefiniowane przez siebie jest wybrany w programie 5 to pr Móc Być ustawićw górę. Ale wartość ustawienia musi Być ponad Lub równać się wartości programu 27. Zwiększenie z każdy trzask Jest 0,1 V.24 V modele ( program 5) Jest nie Lib ) : Domyślnie 28,2 V, ustawienie zakres pochodzi z 24,0 V Do 31,0 V ,24 V modele ( program 5) Jest Lib ) : Domyślnie 28,2 V, ustaw zakres Jest od 24,0 V Do 29,0 V ,48V modele ( program 5) Jest nie Lib ) : Domyślnie 56,4 V, ustawienie zakres pochodzi z 48,0 V Do 62,0 V ,48V modele ( program 5) Jest Lib ) : Domyślnie 56,4 V, ustawienie zakres Jest od 48,0 V Do 58,0 V.
27	Ładowanie pływające woltaż	Jeśli zdefiniowane przez siebie jest wybrany w programie 5 to program Móc Być ustawić w górę.24 V modele ( program 5) Jest nie Lib ) domyślnaustawienie : Ustawienie 27,0 V zakres Jest z 24,0 V Doten wartość z program 26 24 V modele ( program 5 jest Lib ) domyślna ustawienie : Ustawienie 28.2.0V zakresJest z 24,0 V Do ten wartość z program 2648V modele ( program 5 jest nie Lib ) domyślnaustawienie : Ustawienie 54,0 V zakres Jest z 48,0 V Doten wartość z program 26 48V modele ( program 5 jest Lib ) domyślna ustawienie : Ustawienie 56.4.0Vzakres Jest z 48,0 V Do ten wartość z program 26
29	Niski Prąd stały napięcie odcięcia	Jeśli zdefiniowane przez siebie jest wybrany w programie 5 to program Móc Być ustawić w górę. Wartość ustawienia musi być mniej niż wartość z program12.Przyrost z każdy trzask wynosi 0,1 V. Niski Prąd stały odciąć woltaż będzie Być naprawił do ustawienia wartości bez względu n jaki procent obciążenie Jest połączony.24 V Modele domyślny ( program 5 jest nie LIB )ustawienie : Ustawienie 21,0 V zakres Jest z 20,0 V Do 27,0 V24 V Modele domyślny ( program 5 jest UstawienieLIB ) : Ustawienie 25,0 V zakres Jest z 20,0 V Do 27,0 V48V Modele domyślny ( program 5 jest nie LIB )ustawienie : 42,0 V Ustawienie zakres Jest z 40,0 V Do 54,0 V48V Modele domyślny ( program 5 jest UstawienieLIB ) : Ustawienie 50,0 V zakres Jest z 40,0 V Do 54,0 V
32	Czas ładowania	Automatycznie (domyślnie) :	Jeśli wybrano tę opcję, falownik oceni to czas ładowania automatycznie.
		5 min	Ustawienie zakres pochodzi z 5 n
	zbiorczego(życiorysscena)	900 min32 900	Do900 min. Przyrost z każdy trzas!Jest5 min.
		Jeśli „UŻYTKOWANIE” to wybrany W program 05, to program ustawić w górę.
33	Wyrównanie baterii	Wyrównanie baterii	Wyłączanie wyrównywania baterii ( domyślny )
		Jeśli „„Zalane " lub „ Zdefiniowane przez użytkownika " to wybrany W program 05, ten program Móc Być ustawić w górę .
34	Wyrównanie baterii woltaż	24 V Modele domyślny ( program 5 jest nie Ustawienie Lib ) Je V.Ustawienie zakres Jest z ruchomy woltaż ~ 31V. Przyrost z każde kliknięcie Jest 0,1 V.24 V Modele domyślny ( program 5 jest Ustawienie Lib ) Jest 29,2 V. Zakres ustawień Jest z ruchomy woltaż ~ 29V.Przyrost z każdy trzask wynosi 0,1V.48V Modele domyślny ( program 5 jest nie Ustawienie Lib ) Jest V.Ustawienie zakres Jest z ruchomy woltaż ~ 62V. Przyrost z każde kliknięcie Jest 0,1 V.48V Modele domyślny ( program 5 jest Ustawienie Lib ) Jest 58,4 V. Zakres ustawień Jest z ruchomy woltaż ~ 58V.Przyrost z każdy trzask wynosi 0,1V.
35	Wyrównano baterię czas	60 minut ( domyślny )	Zakres ustawień Jest z 0 min Do 900 minut .
36	Wyrównano baterię przekroczenie limitu czasu	120 minut ( domyślny )	Zakres ustawień Jest z 0min do 900 min .
37	Interwał wyrównania	30 dni ( domyślnie )	Ustawienie zakres Jest z 1 Do 9 dni .
39	Wyrównanie aktywowany natychmiast	Włącać	Wyłączyć ( domyślny )39 Ads
		Jeśli wyrównanie funkcjonować Jest włączony W program 33, to program Móc być ustawionym. Jeśli „Wybrano opcję „Włącz” w tyr program, to jest do aktywować bateria wyrównanie natychmiast I LCD główny strona będzie pokazuje „”. Jeżeliwybrano opcję „Wylącz”, funkcja korekcji zostanie anulowana. dopóki Następny aktywowany czas wyrównania przychodzi na podstawie programu Ustawienie 37. WTen czas , " " będzie być pokazanym W LCD główny strona ..
			Wyłącz automatyczną aktywację ( domyślny )
41	Automatyczny aktywacja dla lit bateria		Gdy Program05 jest wybrany jako „LIX” jako lit bateria i Kiedy ten bateria jest nie wykryto, jednostka będzie aktywuj automatycznie lit bateria Na A czas . Jeśli Ty chci Do aktywuj automatycznie lit bateria , ty musieć ponownie uruchomić ten jednostka .
42	Ręczna aktywacja dla lit bateria		Domyślnie: wyłącz aktywację
			Gdy Program05 jest wybrany jako „LIX” jako lit bateria, kiedy ten bateria jest nie wykryto, Jeśli chcesz aktywować lit bateria przy czas , możesz wybrany To.
43	Ustawianie SOC punkt powrót do użyteczności źródło po wybraniu „SBU priorytet " lub „Solar" pierwszy " w progra 01		Domyślnie 50%, 5%~50%Można ustawić, ale minimalna ustawienie wartość musi być więcej niż wartość program 45.
44	Ustawianie SOC punkt powrót do baterii tryb po wybraniu „SBU priorytet " lub „Solar" pierwszy " w progra 01		Domyślnie 95%, 60%~100% Możliwość ustawienia
45	Niski Prąd stały odciąć SOC		Domyślnie 20%, 3%~30%Można ustawić, ale maks. ustawienie wartości musieć Być mniejsza niż wartość programu 43.
46	Maksymalne rozładowanie aktualny ochrona		Domyślnie WYŁĄCZONE Wyłącz rozładowanie prądu aktualny funkcja ochronna
			Dostępne tylko w singlu model. Kiedy użyteczność jest dostępny, To obraca się Do pożytek modelki rozładowanie baterii zatrzymuje się po rozładowanie baterii prąd przekroczyl wartość ustawienia. Kiedy użyteczność Jest niedostępny, ostrzeżenie występuje i rozładowanie baterii trwa po baterii wypisać aktualny przekroczono wartość ustawienia.
48	Aktywacja litu czas		Domyślny 6s; Ustawić zakres Jest od 6 s Do 300 lat.

WYRÓWNANIE AKUMULATORA

Funkcja wyrównywania jest dodawana do kontrolera ładowania. Odwraca narastanie z negatywny chemiczny ruchomości tak jak stratyfikacja, A stan Gdzie kwas stężenie Jest większy w spód z bateria niż w szczyt. Wyrównanie Również pomaga usunąć siarczan kryształy, które móc Posiadać wybudowany w górę na talerze. Jeśli lewy niepowstrzymany, Ten stan : schorzenie, zwany jon siarczanowy , będzie zmniejszyć ten Ogólnie pojemność z bateria. Dlatego, jego zalecony wyrównać okresowo wymieniać baterię.

- Jak aplikować Wyrównanie Funkcjonować

Aby włączyć funkcję wyrównywania baterii w monitorowaniu LCD, należy najpierw ustawić program 33. Następnie można korzystać z tej funkcji w urządzeniu, stosując jedną z następujących metod:

1. Ustawienie interwału wyrównywania w programie 37.
2. Aktywne wyrównywanie natychmiastowe w programie 39.

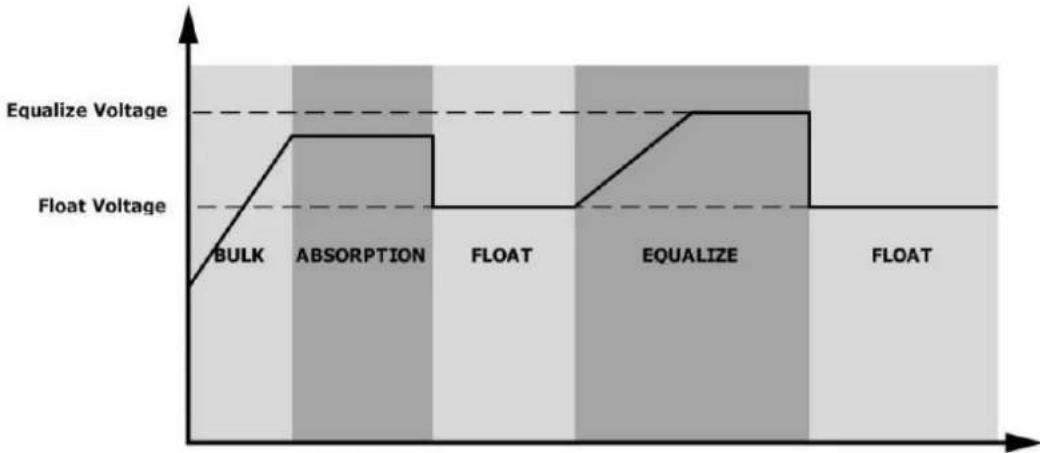

Kiedy wyrównywać

W fazie pływania, gdy ustawiony jest interwał wyrównywania (cykl wyrównywania baterii) został osiągnięty, lub wyrównywanie jest natychmiast aktywne, kontroler rozpocznie wprowadzanie sceny wyrównywania.

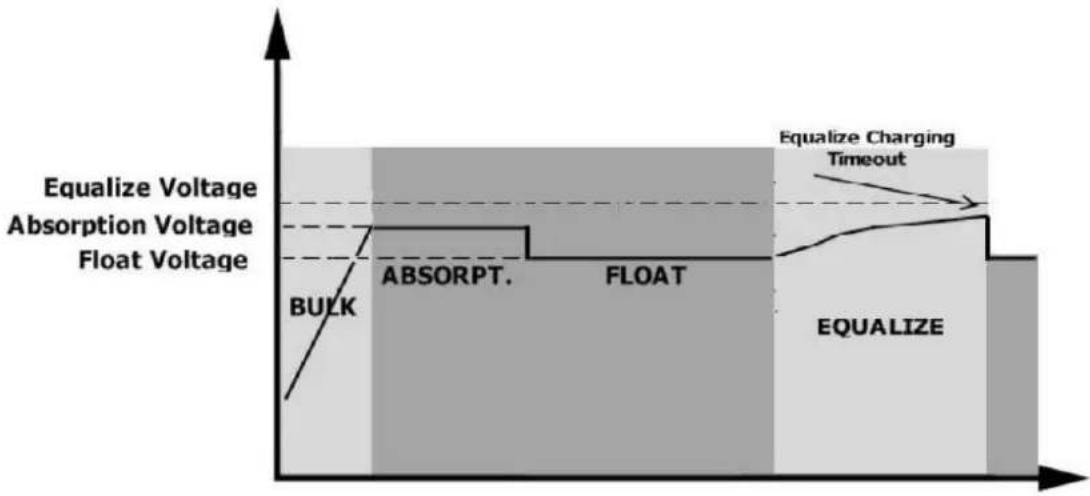

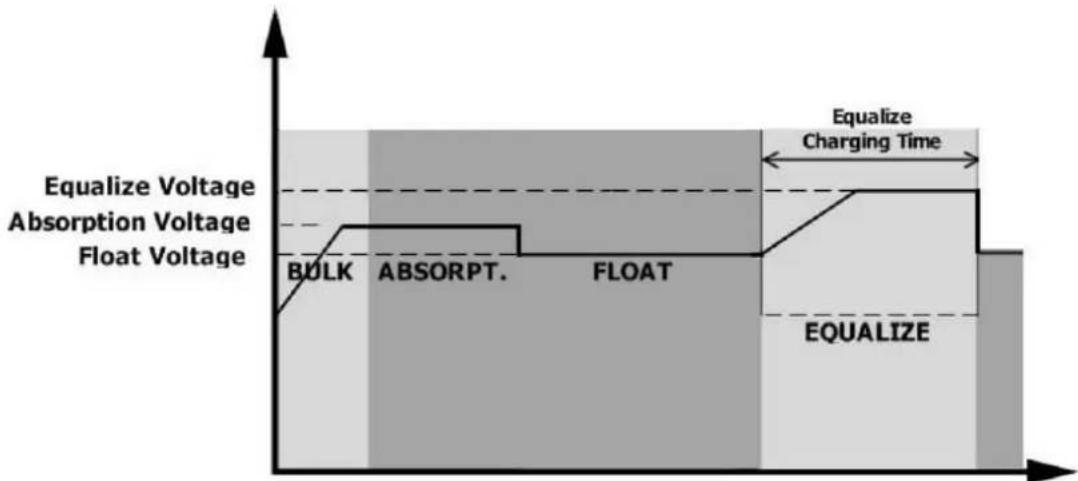

- Czas ładowania i rozładowania wyrównywania

W scenie wyrównywania kontroler będzie dostarczać moc do ładowania baterii tak dużo, jak to możliwe, dopóki napięcie baterii wzrośnie do napięcia wyrównawczego baterii. Następnie stosowane jest stałe napięcie regulacji, aby utrzymać napięcie akumulatora na poziomie napięcia wyrównawczego akumulatora. Akumulator pozostanie w scenie wyrównywania, dopóki ustawiony czas wyrównywania baterii nie zostanie osiągnięty.

Jednakże, w scenie wyrównywania, gdy czas wyrównywania baterii wygasł, a napięcie baterii nie wzrosło do punktu napięcia wyrównawczego akumulatora, kontroler ładowania wydłuży czas wyrównywania baterii, dopóki napięcie baterii nie osiągnie napięcia wyrównawczego. Jeśli napięcie baterii jest nadal niższe niż napięcie wyrównawcze, gdy ustawienie limitu czasu wyrównywania dobiegnie końca, kontroler ładowania zatrzyma wyrównywanie i powróci do sceny pływania.

Podłączenie akumulatora litowego

Jeśli wybierasz akumulator litowy do falownika, możesz używać tylko akumulatora litowego, który skonfigurowaliśmy. Są dwa złącza na akumulatorze litowym: port RS 485 BMS i kabel zasilający.

Aby wdrożyć, wykonaj poniższe kroki podłączenia akumulatora litowego:

1). Podłącz zaciski akumulatora zgodnie z zalecanym rozmiarem kabla i zacisku (tak samo jak w przypadku kwasowo-ołowiowym, patrz sekcja „Podłączenie akumulatora” w szczegółach dotyczących kwasowo-ołowiowego). 2) Podłącz koniec portu RS 485 akumulatora do portu komunikacyjnego Systemu Zarządzania Budynkiem (RS 485) falownika.

Rys. 1

Komunikacja i ustawienia akumulatora litowego

Jeśli wybierasz akumulator litowy, pamiętaj o podłączeniu kabla komunikacyjnego BMS między akumulatorem a falownikiem. Ten kabel komunikacyjny dostarcza informacje i sygnał między akumulatorem litowym a falownikiem. Informacje te są wymienione poniżej:

• Ponowna konfiguracja ładowania napięcia, ładowania prądu i baterii odcięcia napięcia według parametrów baterii litowej. Falownik uruchamia lub zatrzymuje ładowanie w zależności od stanu baterii litowej.

Podłącz końcówkę RS 485 baterii do portu komunikacji RS 485 falownika.

Upewnij się, że port RS485 baterii litowej jest podłączony do falownika pin-to-pin. Kabel komunikacyjny znajduje się w opakowaniu, a przypisanie pinów portu RS485 falownika pokazano poniżej:

Szpilka numer	RS 485 Port
KOD 1	RS 485-B
KOD 2	RS 485-A
Kod PIN 7	RS 485-A
Kod PIN 8	RS 485-B

Ustawienia LCD

Po podłączeniu należy dokończyć i potwierdzić niektóre ustawienia w następujący sposób:

1) Wybierz program 05 jako typ baterii litowej. 2) Potwierdź ustawienia wartości programów 41/42/43/44/45.

Uwaga: Programy 43/44/45 są dostępne tylko przy udanej komunikacji. Zastąpią one funkcje programów 12/13/29, a w tym samym czasie programy 13, 12, 29 staną się niedostępne.

Wyświetlacz LCD

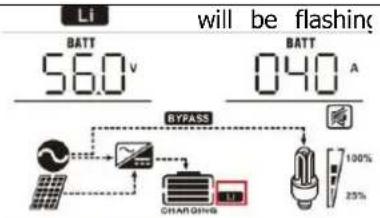

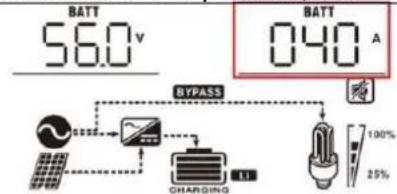

Jeśli komunikacja między falownikiem a baterią jest udana, na LCD pojawią się pewne informacje, jak poniżej:

Przedmi ot	Opis	Wyświetlacz LCD
1	Komunikacja zakończona sukcesem ikona
2	Max lit napięcie ładowania akumulatora	Max lit napięcie ładowania akumulatora c wynosi 56,0 V.
3	Max lit ładowanie baterii aktualny	Max lit ładowanie baterii obecny jest 40A.
4	Lit rozładowywanie baterii jest zabronione	Li zamiga raz każdy 1 drugi
5	Lit ładowanie baterii jest zabronione	Li zamiga raz każdy 2 drugi
6	Lit bateria SOC (%)	Lit bateria SOC wynosi 63 AH i 60%

Ustawienia dla baterii litowej PYLON US2000

1). Ustawienie baterii litowej PYLONTECH US2000:

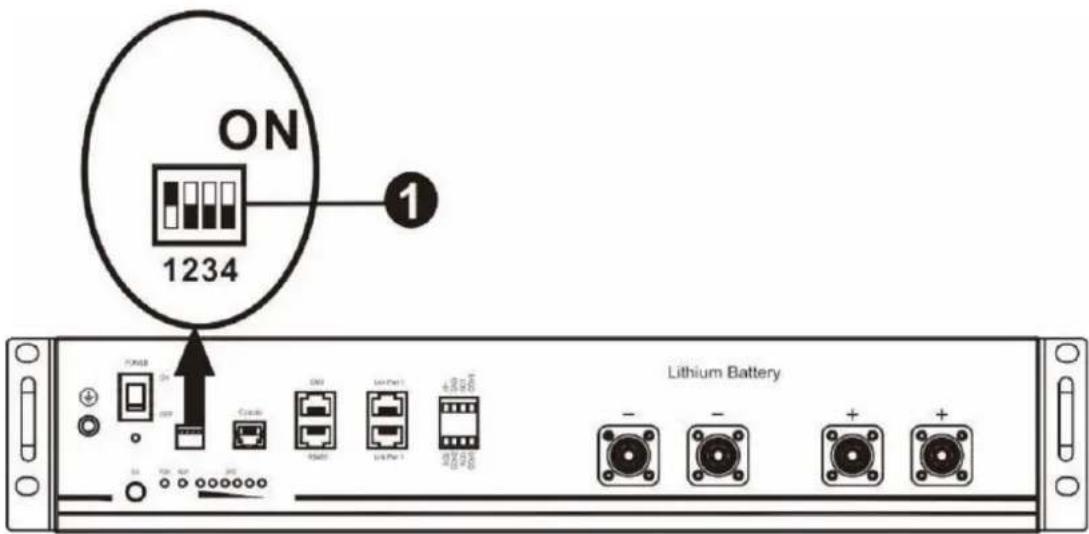

Przełącznik DIP: Istnieją 4 przełączniki DIP, które ustawiają różne szybkości transmisji i adres grupy baterii. Jeśli pozycja przełącznika jest obrócona do pozycji "WYŁĄCZONY", oznacza to „0”. Jeśli pozycja przełącznika jest obrócona do pozycji "WŁĄCZONY", oznacza to „1”.

DIP 1 jest „WŁĄCZONY”, co reprezentuje szybkość transmisji 9600.

DIP 2, 3 i 4 są używane do adresu grupy baterii.

DIP 2, 3 i 4 dla baterii głównej (pierwsza bateria) są ustawione lub zmieniają adres grupy. UWAGA: "1" to górna pozycja, a „0" to dolna pozycja.

Krok 1. Użyj kabla RS485, aby połączyć falownik i baterię litową, jak na rys. 1.

Krok 2. Przełącz na baterię litową.

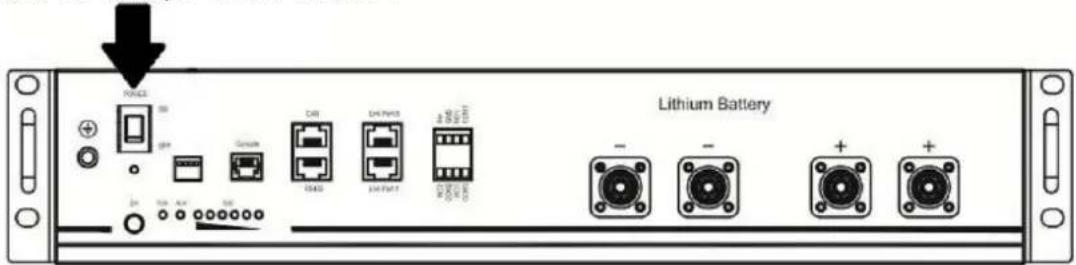

Krok 3. Naciśnij i przytrzymaj dłużej niż trzy sekundy, aby uruchomić baterię litową; moc wyjściowa jest gotowa.

Krok 4. Włącz falownik.

Krok 5. Upewnij się, że wybrałeś typ baterii jako „Li 2” w programie 5 na wyświetlaczu LCD.

Jeśli komunikacja między falownikiem a baterią jest pomyślna, ikona baterii Li na wyświetlaczu LCD będzie świecić.

Ustawienia dla baterii litowej bez komunikacji

Ta sugestia dotyczy zastosowań baterii litowych i ma na celu uniknięcie ochrony BMS baterii litowej bez komunikacji. Proszę wykonać ustawienia w następujący sposób:

1. Przed rozpoczęciem ustawień należy zapoznać się ze specyfikacją BMS baterii:

A. Maksymalne napięcie ładowania

B. Maksymalny prąd ładowania

C. Napięcie ochronne rozładowania

1. Ustaw typ baterii jako "LIB"

05	Typ baterii	Walne zgromadzenie (domyślny)	Zalany05 Fld
		Zdefiniowane przez użytkownika	Jeśli Wybrano opcję „Zdefiniowane przez użytkownika“, bateria napięcie ładowania i Niski Odcięcie prądu stałegowoltaż Móc Być ustawić w górę W program 26, 27 I 29.
		Bateria litowa bez komunikacja	Jeśli Wybrano opcję „LIB“, bateria domyślna wartość nadaje się do lit bateria bez napięcie ładowania akumulatora komunikacyjnego i niski Napięcie odcięcia DC Móc Być organizować coś W program 26,27 I 29.

1. Ustaw napięcie CV jako maksymalne napięcie ładowania z BMS - 0,5 V.

26

Napięcie ładowania zbiorczego (życiorys woltaż)

Jeśli zdefiniowane przez siebie jest wybrany w program 5, to pro Móc Być ustawićw góre. Ale wartość ustawienia musieć być więcej niż lub równy wartość programu 27. Zwiększenie z każdy trzask Jest 0,1 V.24 V modele : Domyślne 28,2 V, ustawienie zakres Jest z 24,0 Do 30,0 V , 48V Modele : Domyślnie 56,4 V, ustawienie zakres Jest z 48,0 V Do 62,0 V.

1. Zestaw uruchamia ładowanie, gdy napięcie C.V. osiągnie wartość.

27

Ładowanie pływające woltaż

Jeśli zdefiniowane przez siebie jest wybrany w program 5, Ten program Móc Być ustawić w góre.24 V Modele domyślny ustawienie : 27,0 VUstawienie zakres Jest od 24,0 V Do ten wartość z program 26 48V Modele domyślny ustawienie : 54,0 VUstawienie zakres Jest od 48,0 V Do ten wartość z program 26

1. Zestaw niskiego napięcia odcięcia DC ≥ napięcie ochrony rozładowania BMS+2V.

29

Niski Prąd stały napięcie odcięcia

Jeśli zdefiniowane przez siebie jest wybrany w program 5, to program Móc Być ustawić w góre. Wartość ustawienia musieć być mniejszym niż wartość program12.Przyrost z każdy trzask wynosi 0,1 V. Niski Prąd stały odciąć woltaż będzie Być naprawił do ustawienia wartości NIE nieważne procent obciążenia jest podłączony.24 V Modele domyślny ustawienie : 21,0 VUstawienie zakres Jest z 20,0 V Do27,0 V 48V Modele domyślnyustawienie : 42,0 VUstawienie zakres Jest z 40,0 V Do 54,0 V

1. Zestaw maksymalnego prądu ładowania, który musi być mniejszy niż maksymalny prąd ładowania z systemu zarządzania baterią (BMS).

02

Maksymalne ładowanie bieżące: Aby skonfigurować całkowitą prąd ładowania dla słoneczny i użyteczność ładowarki. ( Maksymalne ładowanie aktualny = pożytek ładowanie aktualny + słoneczny prąd ładowania)

60A ( domyślny )02 60a

zakres prądu ładowania będzie Być w - Maksymalnie . ładowanieaktualny z SPECYFIKACJA ,Ale To nie powinien Być mniejszy niż prąd ładowania prądem przemiennym ( programowanie) 11 )

1. Ustawienie napięcia powrotu do źródła zasilania, gdy wybrano priorytet „SBU” lub „Solar” w programie 01.

Ta wartość musi być ≥ niskiego napięcia odcięcia DC +1V, w przeciwnym razie falownik będzie miał ostrzeżenie o niskim napięciu baterii.

12	Ustawianie napięcia punkt powrót do użyteczności źródło po wybraniu „SBU priorytet” lub „Solar” pierwszy” w program 01.	48V modele: 46V ( domyślny )Ustawienie zakres Jest od 44,0 V Do 57,2 V dla 48 V modelka Ale maksymalna wartość ustawienia musi być mniejsza niż wartość program13.
		24 V modele: 23V ( domyślny )Ustawienie zakres Jest od 22,0 V Do 28,6 V Do 24 V modelka Ale Maksymalna wartość ustawienia musi być mniejsza niż wartość program13.

Uwaga:

1. Lepiej zakończyć ustawianie bez włączania falownika (po prostu pozwól, aby LCD pokazywało, NIE wyjście); 2. Po zakończeniu ustawień, proszę ponownie uruchomić falownik.

Kody błędów

Wada Kod	Wada Wydarzenie	Ikona NA
01	Nadmierna temperatura falownika moduł
02	Przekroczenie temperatury DCDC moduł
03	Napięcie akumulatora jest zbyt wysokie wysoki
04	Przegrzanie PV moduł
05	Wyjście krótkie Obwodowy.
06	Napięcie wyjściowe jest zbyt wysoki .
07	Przekroczenie limitu czasu przeciążenia
08	Napięcie magistrali jest zbyt wysoki
09	Autobus miękki start nieudany
10	PV ponad aktualny
11	Nadmierne napięcie PV
12	DCDC ponad aktualny
13	Nadmiar prądu lub wzrost
14	Napięcie magistrali jest zbyt Niski
15	Falownik uszkodzony (Samokontrola)
18	Obecny zrównoważyć jest zbyt wysoki
19	Prąd falownika zrównoważyć jest zbyt wysoki
20	Prąd stały/stały zrównoważyć jest zbyt wysoki
21	Prąd fotowoltaiczny zrównoważyć jest zbyt wysoki
22	Napięcie wyjściowe jest zbyt Niski
23	Falownik negatywny moc

Wskaźnik ostrzegawczy

Ostrzeżenie Kod	Ostrzeżenie Wydarzenie	Alarm dźwiękowy	Migająca ikona
02	Temperatura jest zbyt Wysoki	Sygnał dźwiękowy trzy razy za każdym razem drugi
04	Niski bateria	Sygnał dźwiękowy raz drugi
07	Przeciązać	Brzęczyk raz każdy 0,5 drugi
10	Moc wyjściowa obniżanie wartości znamionowej	Sygnał dźwiękowy dwa razy towary drugiej jakości
14	Wentylator zablokowany	Nic
15	Energia fotowoltaiczna Jes Niski	Sygnał dźwiękowy dwa razy towary drugiej jakości
19	Lit Bateria komunikacja nie powiodła się	Brzęczyk raz każdy 0,5 drugi
21	Lit Bateria się wyczerpała aktualny	Nic
£9	Wyrównanie baterii	Nic
bP	Bateria jest nie połączony	Nic

SPECYFIKACJE

Tabela 1 Specyfikacje trybu sieciowego

MODEL INWERTERA	1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Przebieg napięcia wejściowego	Sinusoidalny (użytkowy lub generator)
Nominalne napięcie wejściowe	230 V prądu przemiennego
Niski Utrata napięcia	170 V AC ±7 V (UPS ) 90 Vac ±7V (sprzęt AGD )
Niski Strata Napięcie powrotne	180 V prąduprzemiennego ±7 V (UPS ); 100 Vac ±7V (sprzęt AGD )
Wysoki Utrata napięcia	280 V prądu przemiennego ±7 V
Wysoki Strata Napięcie powrotne	270 V prądu przemiennego ±7 V
Maksymalne napięcie wejściowe A	300 V prądu przemiennego
Wejście nominalne Częstotliwość	50 Hz / 60 Hz ( Automatycznie wykrywanie
Niski Strata Częstotliwość	40±1 Hz
Niski Strata Powrót Częstotliwość	42±1 Hz
Wysoki Strata Częstotliwość	65±1 Hz
Wysoki Strata Powrót Częstotliwość	63±1 Hz
Zwarcie wyjściowe Ochrona	Tryb baterii: Układy elektroniczne
Wydajność (linia) Tryb)	>95% (Oceniony R obciążenie , bateria pełny oskarżony )
Czas transferu	10 milisekund typowy( UPS ); 20 milisekundtypowy ( sprzęt AGD )
Wyjście obniżenie mocy:Gdy napięcie wejściowe prąduprzemiennego spada Do 95V Lub 170 V zależnie NA modele , moc wyjściowa będzie zostać zdegradowanym.

Tabela 2 Specyfikacje trybu falownika

MODEL INWERTERA	1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Moc znamionowa Moc	1,5KVA1,5KW	2,5KVA2,5KW	3,5kVA3,5kW	5,5kVA5,5kW	6,2KVA6,2KW
Przebieg napięcia wyjściowego	Czysty sinus Fala
Napięcie wyjściowe Regulacja	230 V prądu przemiennego ± 5%
Wyjście Częstotliwość	50 Hz Lub 60 Hz
Szczyt Efektywność	94%
Pojemność skokowa	2* oceniony moc Do 5 towary drugiej jakości
Nominalny Napięcie wejściowe DC	24 V prądu stałego			48 V prądu stałego
Napięcie zimnego startu	23,0 V prądu stałego			46,0 V prądu stałego
Niski Ostrzeżenie o napięciu DCTylko na Walne ZgromadzenieAkcjonariuszy i Floo- ded@ obciążenie < 20%@ 20% ≤ obciążenie< 50% @ obciążenie≥ 50%	22,0 Vprądustałego21,4 Vprądustałego20,2 Vprądustałego			44,0 Vprądustałego42,8 Vprądustałego40,4 Vprądustałego
Niski Ostrzeżenie DCPowrót WoltażTylko na Walne ZgromadzenieAkcjonariuszy i Floo- ded@ obciążenie < 20%@ 20% ≤ obciążenie< 50% @ obciążenie≥ 50%	23,0 Vprądustałego22,4 Vprądustałego21,2 Vprądustałego			46,0 Vprądustałego44,8 Vprądustałego42,4 Vprądustałego
Niski Napięcie odcięcia DCTylko na Walne ZgromadzenieAkcjonariuszy i Floo- ded@ obciążenie < 20%@ 20% ≤ obciążenie< 50% @ obciążenie≥ 50%	21,0 Vprądustałego20,4 Vprądustałego19,2 Vprądustałego			42,0 Vprądustałego40,8 Vprądustałego38,4 Vprądustałego

Tabela 3 Specyfikacje trybu ładowania

Ładowanie użytkowe Tryb
MODEL INWERTERA		1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Maksymalne ładowanie Aktualny ( PV + prąd zmienny ) (@VI / P =230 V prądu przemiennego )		60 Amp	100 A	100 A	100 A	120 A
Maksymalne ładowanie Aktualny ( AC )(@ VI /P =230 V prądu przemiennego )		60 Amp	80 Amp
Cielsko ładowanie Woltaż	Zalany Bateria	29,2 V prądu stałego			58,4 V prądu stałego
	Walne zgromadzenie / Akumulator żelowy	28,2 V prądu stałego			56,4 V prądu stałego
Napięcie ładowania pływającego		27 V prądu stałego			54 V prądu stałego
Przeciążenie Ochrona		32 V prądu stałego			63 V prądu stałego
Algorytm ładowania		3- Krok

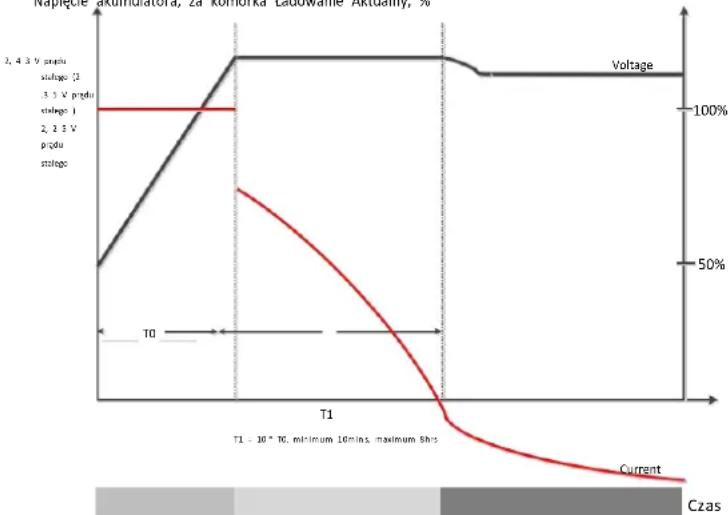

Krzywa ładowania
		Bulk(Constant Current) Wchłanianie(Stale napięcie) Maintenance(Floating)
Słoneczny Wejście
MODEL INWERTERA		1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Oceniony Moc		2000 W	3000 W	4000 W	5500 W	6500 W
Maks. Układ fotowoltaiczny w obwodzie otwartym Woltaż		500 V prądu stałego
Panele fotowoltaiczne Napięcie MPPT Zakres		60 V prądu stałego ~500 V prądu stałego
Maksymalne wejście Aktualny		15A	15A	15A	18A	27A
Maksymalny prąd ładowania(PV)		60A	100A	100A	100A	120A

Tabela 4 Specyfikacje ogólne

MODEL INWERTERA	1,5 kVA	2,5 kVA	3,5 kVA	5,5 kVA	6,2 kVA
Temperatura pracyZakres	-10°C Do 55°C
Temperatura przechowywania	-15°C~ 60°C
Wilgotność	od 5% do 95% Względny Wilgotność ( bez kondensacji )
Wymiary(Gl.*Szer.*Wys.), mm	358x295x105			438x295x105
Masa netto kg	5.8	6.0	6.2	8.2	8.7

ROZWIĄZYWANIE PROBLEMÓW

Problem	LCD/LED/Brzęczyk	Wyjaśnienie / Możliwa przyczyna	Co do Do
Jednostka wyłącza się w dół automatycznie podczas uruchamiania proces.	LCD/LED i brzęczyk będzie Być aktywny 3 sekund i potem całkowicie wyłączyć.	Napięcie akumulatora Jest zbyt Niski	1. Ponowne ładowanie bateria .2. Zastępować bateria .
NIE odpowiedź po włączeniu zasilania NA .	NIE wskazanie.	1. Ten bateria woltaż Jest daleko za nisko .2. Polaryzacja baterii Jest połączony wywrócony.	1. Sprawdź Jeśli baterie I okablowanie jest dobrze podłączone.2. Ponowne ładowanie bateria .3. Zastępować bateria .
Istnieją sieci Ale ter jednostka działa W bateria tryb.	Napięcie wejściowe Jest wyświetlany jako 0 na LCD i zielony PROWADZONY Jest błyskowy.	Ochraniacz wejścia jest potknął się	Sprawdź, czy wyłącznik prądu przemiennego Jest potknął się i okablowanie AC jest podłączony Dobrze.
	Zielony PROWADZONY miga.	Niewystarczająca jakość zasilania prądem zmiennym. ( B rzeg Lub Generatora )	1. Sprawdź Jeśli klimatyzacja przewody Czy za cienki i / lub zbyt długi2. Sprawdź Jeśli generator (śli (zastosowano) działa Dobrze Lub Jeśli zakres napięcia wejściowego ustawienie Jest poprawnie. (-Prządzenie UPS)
	Zielony PROWADZONY miga.	Ustaw „ Solarny " Pierwszy „ jak ten priorytet źródła wyjściowego .	Zmień źródło wyjściowe priorytet Do Przede wszystkim użyteczność.
Kiedy jednostka Jest włączony, wewnętrzny przekaźnik jest włączony i wyłącza się wielokrotnie.	Wyświetlacz LCD I Diody LED migają	Bateria jest bezładny.	Sprawdź czy przewody akumulatorowe Czy dobrze połączone.
Brzęczyk sygnały dźwiękowe ciągle i czerwony PROWADZONY Jest NA .	Wada kod 07	Błąd przeciążenia. falownik jest przeciążenie 110% i czas Jest w górę .	Zredukuj połączenie obciążenie przez wyłączenie niektórych sprzęt.
	Wada kod 05	Wyjście krótkie Obwodowy.	Sprawdź, czy okablowanie jest podłączony no i dobrze usunąć nieprawidłowe obciążenie.
	Wada kod 02	Temperatura wewnętrzna falownika część Jest nad 100°C.	Sprawdź, czy przepływ powietrza z ten jednostka jest zablokowany lub czy temperatura otoczenia Jest zbyt wysoki .
	Wada kod 03	Bateria jest przepłacone.	Powrót do centrum napraw.
		Napięcie akumulatora jest zbyt wysoki.	Sprawdź, czy specyfikacja i ilość z baterie są poznać wymagania.
	Wada kod 06/22	Wyjście nieprawidłowe (napięcie falownika) poniżej niż 190 V prąd przemiennego Lub Jest wyższy niż 260 V prądu przemiennego )	1. Zmniejszyć ten podłączone obciążenie .2. Powrót Do naprawa centrum

Wada kod 08.09.15	Awaria podzespołów wewnętrznych.	Powrót do centrum napraw.
Wada kod 13	Nadmiar prądu lub gwałtowny wzrost.	Uruchom ponownie ten jednostka, jeśli ten błąd się zdarza proszę jeszcze raz o powrót Do centrum napraw.
Wada kod 14	Autobus woltaż Jest zbyt Niski .
Inny kod błędu		Jeśli przewody są połączony No cóź, proszę powrót do naprawa centrum.

Wi-Fi Wtyczka — Wytyczne dotyczące instalacji Pro Quick

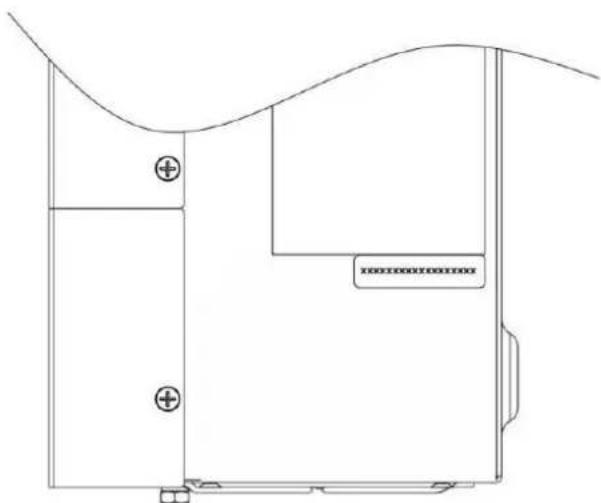

1. Schematyczny rysunek demontażu i montażu anteny bezprzewodowej

1.2 Dodaj rejestrator danych

① Zaloguj się na konto i kliknij przycisk Datalogger. Kliknij przycisk „+” w prawym górnym rogu

strony dataloggera

② Zgodnie z instrukcjami wpisz informacje, aby zakończyć dodawanie rejestratora danych

Numer PN znajduje się na etykiecie obok urządzenia. (Hasło początkowe: 12345678)

2.1 Pobierz aplikację

(1) Zeskanuj kod QR i pobierz aplikację (iPhone App Store; telefon z systemem Android); (2) Otwórz aplikację, kliknij przycisk „Rejestracja” i wybierz „Rejestracja przez telefon komórkowy” lub „Rejestracja e-mailowa”; (3) Włącz Bluetooth lub WiFi, jeśli jest wymagane.

kolektorem cyfrowym

(1) Kliknij „Skrzynka narzędziowa” i wybierz „Sieć BLE” lub „Sieć Wi-Fi” zgodnie z wymaganiami;

(2) Jeśli wybierzesz sieć dystrybucyjną Bluetooth, automatycznie przeskanujesz pobliskie urządzenie.

na stronie „Parowanie Bluetooth” znajdź numer PN odpowiadający cyfrowemu kolektorowi i kliknij „Połącz”.

3.3 Ustawienia sieci

(1) Wybierz odpowiednią sieć WiFi 2.4G zgodnie z wyświetlanymi monitami, wypełnij hasło i kliknij „Start Łączenie z siecią”; monit na stronie aplikacji dotyczącej sieci dystrybucji WiFi.

Importowany do Stanów Zjednoczonych: Sanwen Technology Sp. z o.o.,

apartament 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730

EC

REP

E-crossstu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat e-gwarancji: www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
