Produkttyp	Hybrid-Solarwechselrichter
Marke	Vevor
Modell	EM6200-48L
Nennleistung	6200 VA / 6200 W
AC-Eingangsspannung	230 VAC (Bereich 90-280 VAC je nach Einstellung)
AC-Ausgangsspannung	230 VAC ±5 % (Reine Sinuswelle)
Ausgangsfrequenz	50/60 Hz (wählbar)
Nennbatteriespannung	48 VDC
Max. Ladestrom (PV + AC)	120 A
Max. PV-Eingang	500 VDC (Leerlauf), 27 A max, MPPT-Bereich 60-500 VDC
Wirkungsgrad (Netzmodus)	> 95 %
Umschaltzeit	10 ms (USV-Modus), 20 ms (Haushaltsgerätemodus)
Abmessungen (B x T x H)	438 x 295 x 105 mm
Nettogewicht	8,7 kg
Betriebstemperatur	-10 °C bis 55 °C
Betriebsluftfeuchtigkeit	5 % bis 95 % (ohne Kondensation)
Anzeige	Hintergrundbeleuchtetes LCD mit LED-Anzeigen
Kommunikation	RS485, Wi-Fi (Antenne inklusive)
Hauptfunktionen	Wechselrichter, Solarladegerät, Quellenpriorität (Netz/Solar/Batterie), automatische Bypass-Funktion, Batterieausgleich, Lithium-kompatibel
Schutzfunktionen	Überlast, Kurzschluss, Überhitzung, Überspannung, Batterieunterspannung, Inselbildungsschutz
Installation	Vertikale Wandmontage (auf nicht brennbarer Oberfläche), mindestens 50 cm Freiraum rundum
Lieferumfang	Gerät, Bedienungsanleitung, Wi-Fi-Antenne

Häufig gestellte Fragen - EM6200-48L Vevor

Wie installiere ich den Wechselrichter Vevor EM6200-48L?

Montieren Sie den Wechselrichter senkrecht auf einer festen, nicht brennbaren Oberfläche. Lassen Sie mindestens 50 cm Freiraum rundum für die Belüftung. Befestigen Sie ihn mit drei M4- oder M5-Schrauben. Entfernen Sie vor der Verkabelung die untere Abdeckung, indem Sie die beiden Schrauben lösen.

Welche Batteriespannung soll verwendet werden?

Dieses Modell arbeitet mit einer 48 VDC-Batterie. Empfohlen wird eine Kapazität von mindestens 100 Ah. Verwenden Sie ein Kabel mit geeignetem Querschnitt (empfohlen 2 AWG) und einen separaten DC-Leistungsschalter.

Wie schließe ich Solarmodule an?

Schließen Sie die Module in Reihe an, um im MPPT-Bereich (60-500 VDC) zu bleiben. Achten Sie auf die Polarität und verwenden Sie einen DC-Leistungsschalter. Der maximale PV-Eingangsstrom beträgt bei diesem Modell 27 A.

Wie stelle ich die Priorität der Energiequellen ein?

Im LCD-Menü (Programm 01) können Sie zwischen 'Netz zuerst', 'Solar zuerst', 'SBU-Priorität' oder 'SUF-Priorität' wählen. Standardmäßig ist 'Netz zuerst' eingestellt.

Was tun, wenn Fehlercode 07 angezeigt wird?

Code 07 weist auf eine Überlast hin (Last >110% für zu lange Zeit). Reduzieren Sie die angeschlossene Last, indem Sie einige Geräte abklemmen. Der automatische Neustart kann in Programm 06 aktiviert werden.

Kann ich eine Lithium-Batterie verwenden?

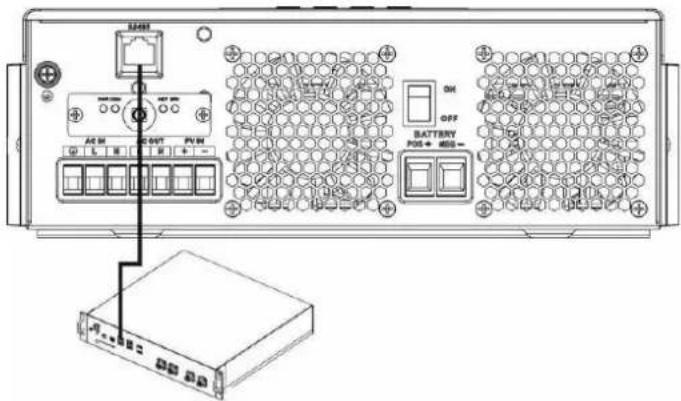

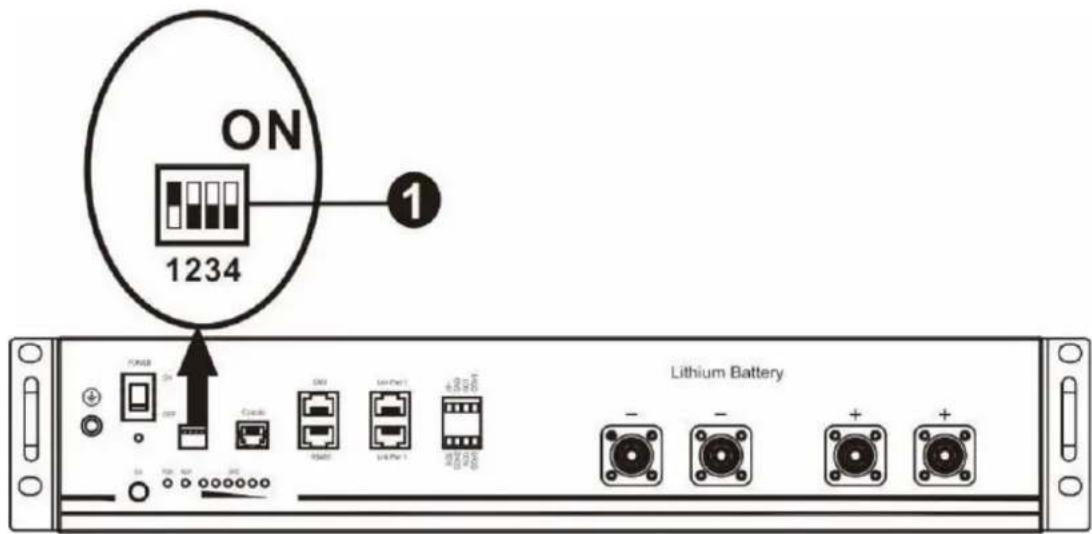

Ja, wählen Sie den Batterietyp 'LIB' in Programm 05. Für BMS-Kommunikation verbinden Sie das RS485-Kabel zwischen Batterie und Wechselrichter. Andernfalls verwenden Sie den Modus 'LIB' ohne Kommunikation, indem Sie die Spannungen manuell einstellen.

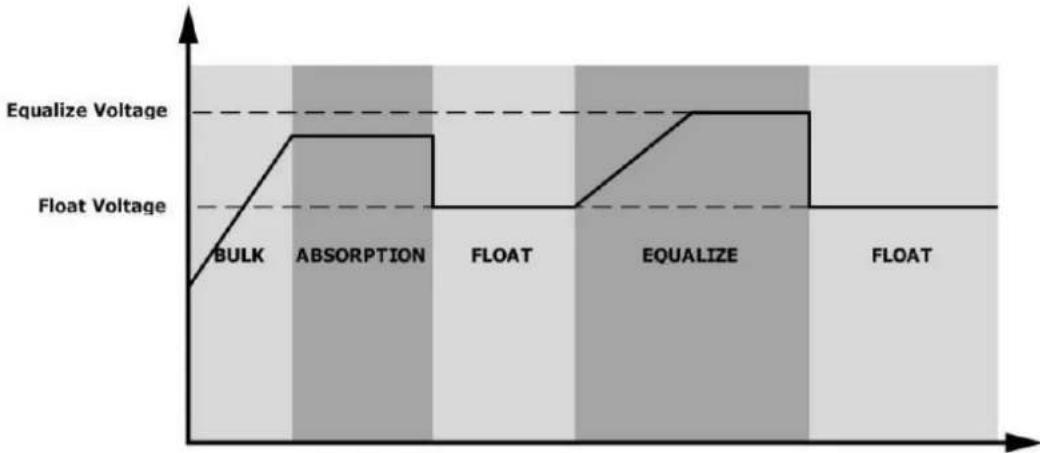

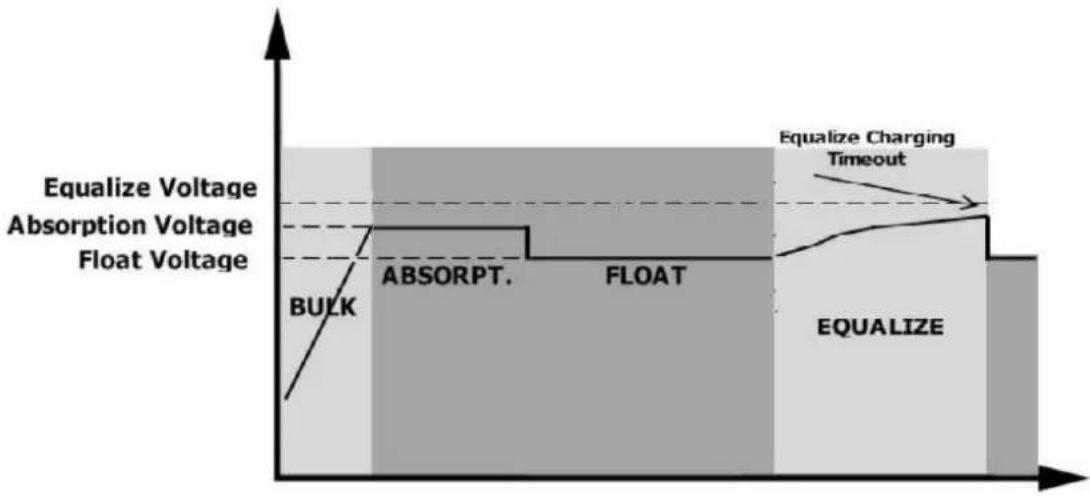

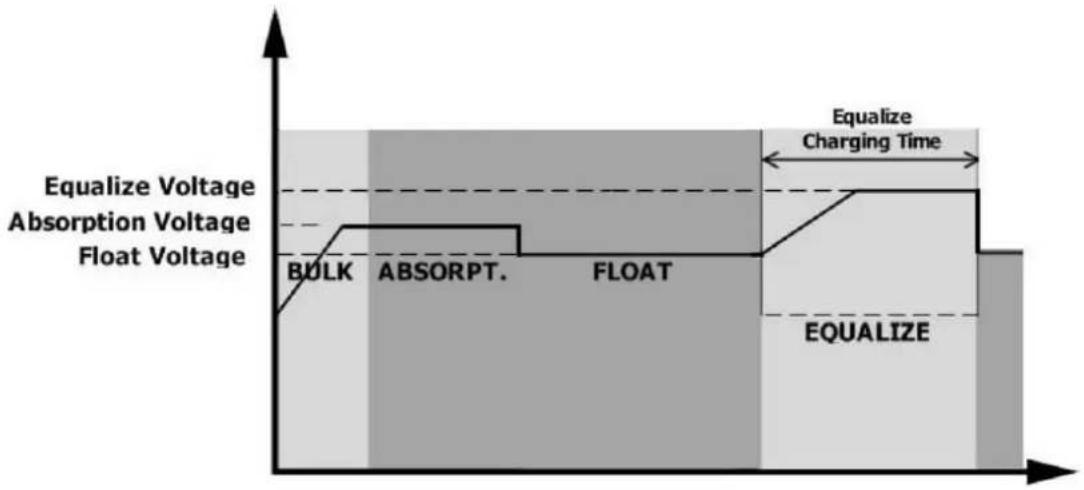

Wie führe ich einen Batterieausgleich durch?

Aktivieren Sie zunächst die Funktion in Programm 33. Stellen Sie das Intervall in Programm 37 ein (z. B. 30 Tage) oder lösen Sie es sofort über Programm 39 aus. Der Ausgleich dauert je nach Einstellung 60 bis 900 Minuten.

Welche Ausgangsspannung ist einstellbar?

Die Ausgangsspannung ist über Programm 08 einstellbar: 220 V, 230 V (Standard) oder 240 V. Die Frequenz (50/60 Hz) wird in Programm 09 eingestellt.

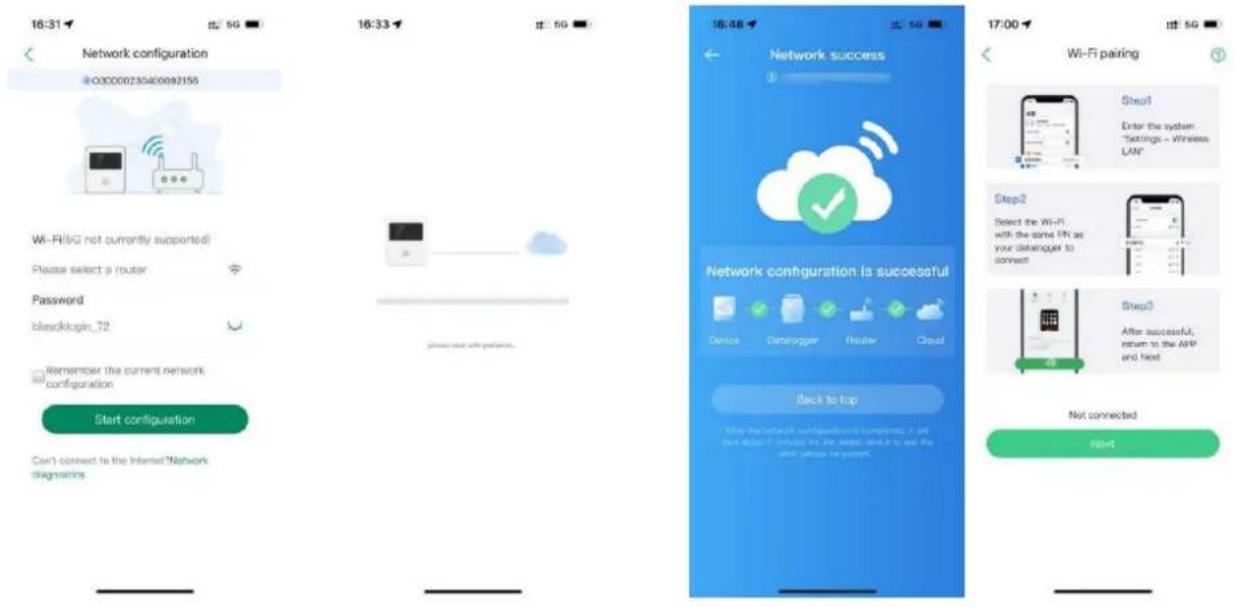

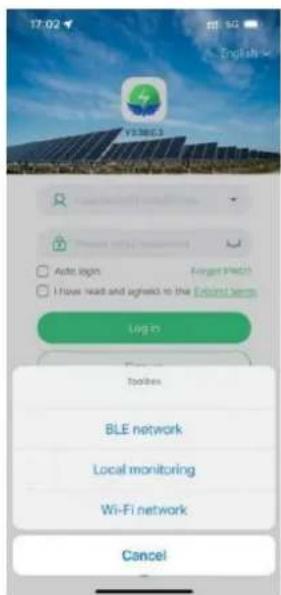

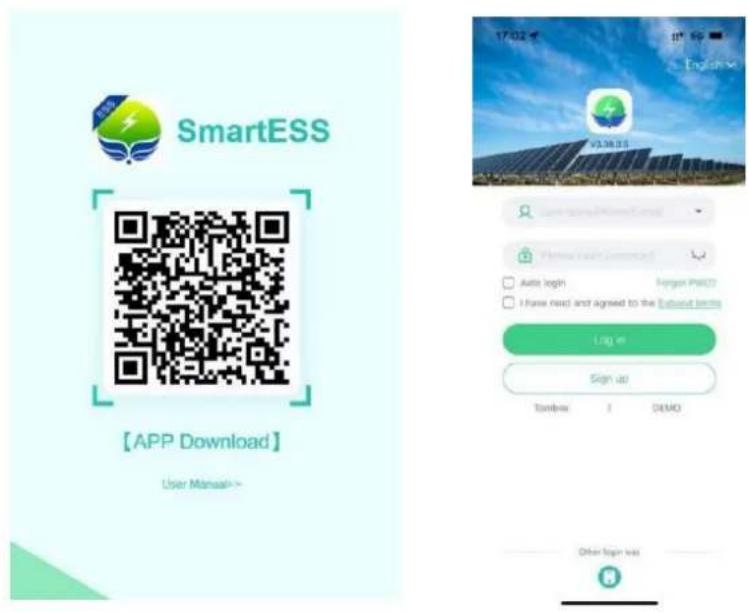

Wie konfiguriere ich das Wi-Fi für die Überwachung?

Laden Sie die App SmartESS herunter, erstellen Sie ein Konto und fügen Sie den Datenlogger (Geräte-PN) hinzu. Aktivieren Sie Bluetooth oder Wi-Fi in der App und folgen Sie den Netzwerkanweisungen (WiFi 2,4 GHz erforderlich).

Welche Wartungsarbeiten werden empfohlen?

Überprüfen Sie regelmäßig die Anschlüsse und das Anzugsmoment der Klemmen (Drehmoment 2-3 Nm). Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Reinigen Sie das Gehäuse mit einem trockenen Tuch. Es gibt keine vom Benutzer reparierbaren Innenteile.

BEDIENUNGSANLEITUNG EM6200-48L Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder ähnliche Ausdrücke, die von uns verwendet werden, stellen eine

Schätzung der Ersparnisse dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu führenden

Marken erzielen können, und bedeuten nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt sind. Sie

werden freundlich daran erinnert, beim Aufgeben einer Bestellung bei uns sorgfältig zu prüfen, ob Sie

tatsächlich die Hälfte im Vergleich zu den führenden Marken sparen.

MODELL: EM 3500-24L / EM 6200-48L

EM 3500-24L / EM 6200-48L

Haben Sie Produktfragen? Benötigen Sie technische Unterstützung? Kontaktieren Sie uns bitte:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch sorgfältig, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Interpretation unseres Benutzerhandbuchs vor. Das Aussehen des Produkts kann von dem

Produkt, das Sie erhalten haben, abweichen. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut informieren, falls es technische oder softwarebezogene Aktualisierungen an unserem Produkt gibt.

Warnung - Zu reduzieren Die Risiko von Verletzung , Ber muss lesen Bedienungsanleitung sorgfältig.

Das Das Produkt unterliegt den Bestimmung der europäischen Richtlinie 2012/1/ EG . Die Symbol zeigt A Wheelie (auf dem Rad) bin gekreuzt durch weist darauf hin, dass das Produkt eine separate verweigern Sammlung In Die europäisch Union. Dies gilt für das Prod und sämtliches Zubehör gekennzeichnet mit diesem Symbol Produkt markiert als solch Mai nicht Sei verworfen mit Normal inländisch Abfall, aber muss Sei genommen Zu A Sammlung Punkt für Recycling elektrisch Und elektronische Geräte

WARNUNG: GEFAHR EINES ELEKTRISCHEN SCHLAGS

Das Produkt wird in Kombination mit einer dauerhaften Energiequelle (Batterie) verwendet. Selbst wenn das Gerät ausgeschaltet ist, kann an den Eingangs- und/oder Ausgangsklemmen eine gefährliche elektrische Spannung anliegen. Schalten Sie immer die Stromversorgung der Klimaanlage aus und trennen Sie die Batterie, bevor Sie Wartungsarbeiten durchführen. Das Produkt enthält keine internen, vom Benutzer wartbaren Teile. Entfernen Sie nicht das Bedienfeld und nehmen Sie das Produkt nicht in Betrieb, es sei denn, alle Paneele sind eingebaut. Alle Wartungsarbeiten sollten von qualifiziertem Personal durchgeführt werden.

Verwenden Sie das Produkt niemals an Orten, an denen Gas- oder Staubexplosionen auftreten können. Beachten Sie die Spezifikationen des Batterieherstellers, um sicherzustellen, dass die Batterie für die Verwendung mit diesem Produkt geeignet ist. Die Sicherheitshinweise des Batterieherstellers sollten stets beachtet werden.

WARNUNG: Heben Sie keine schweren Gegenstände ohne Unterstützung. Installation

Lesen Sie die Installationsanweisungen, bevor Sie mit der Installation beginnen. Das Produkt ist ein Gerät der Sicherheitsklasse I (mitgeliefert mit einem Boden

terminal zur Sicherheit). Der Klimaanlagen-Eingang und/oder -Ausgang muss aus Sicherheitsgründen mit einer unterbrechungsfreien Erdung versehen sein. Zusätzlich ist ein Erdungspunkt an der Außenseite des Produkts angebracht. Wenn vermutet wird, dass der Erdungsschutz beschädigt ist, muss das Produkt vom

Betrieb genommen und vor versehentlichem erneutem Einschalten geschützt werden; wenden Sie sich an qualifiziertes Wartungspersonal.

Stellen Sie sicher, dass die Verbindungskabel mit Sicherungen und Schutzschaltern ausgestattet sind. Ersetzen Sie niemals ein Schutzgerät durch ein Bauteil eines anderen Typs. Beachten Sie das Handbuch für das richtige Teil.

Prüfen Sie vor dem Einschalten, ob die verfügbare Spannungsquelle den Konfigurationseinstellungen des Produkts entspricht, wie im Handbuch beschrieben.

Stellen Sie sicher, dass die Ausrüstung unter den korrekten Betriebsbedingungen verwendet wird. Betreiben Sie sie niemals in einer nassen oder staubigen Umgebung.

Stellen Sie sicher, dass stets ausreichend freier Raum um das Produkt für Belüftung vorhanden ist und dass die Belüftungsöffnungen nicht blockiert sind.

Installieren Sie das Produkt in einer hitzebeständigen Umgebung. Stellen Sie daher sicher, dass sich keine Chemikalien, Kunststoffteile, Vorhänge oder andere Textilien usw. in

unmittelbarer Nähe der Ausrüstung befinden.

Transport und Lagerung

Bei Lagerung oder Transport des Produkts stellen Sie sicher, dass die Netz- und Batterieleitungen getrennt sind.

Es wird keine Haftung für Transportschäden übernommen, wenn die Ausrüstung nicht in ihrer Originalverpackung transportiert wird.

Lagern Sie das Produkt in einer trockenen Umgebung; die Lagertemperatur sollte zwischen -10 °C und 50 °C liegen.

Beachten Sie das Handbuch des Batterieherstellers für Informationen zu Transport, Lagerung, Laden, Aufladen und Entsorgung der Batterie.

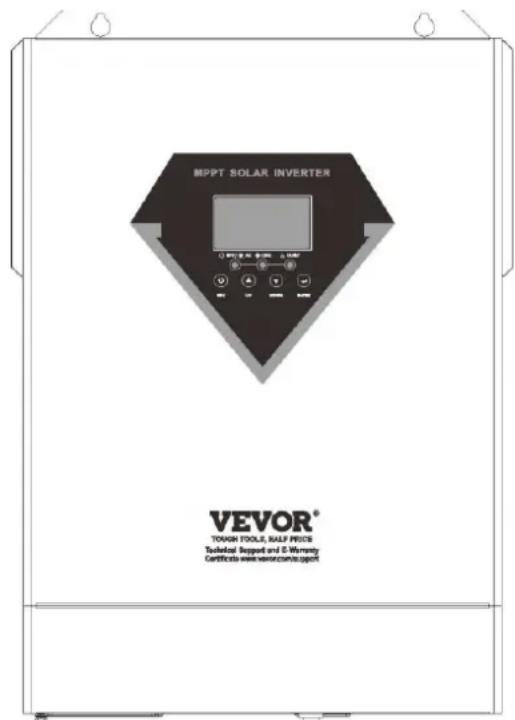

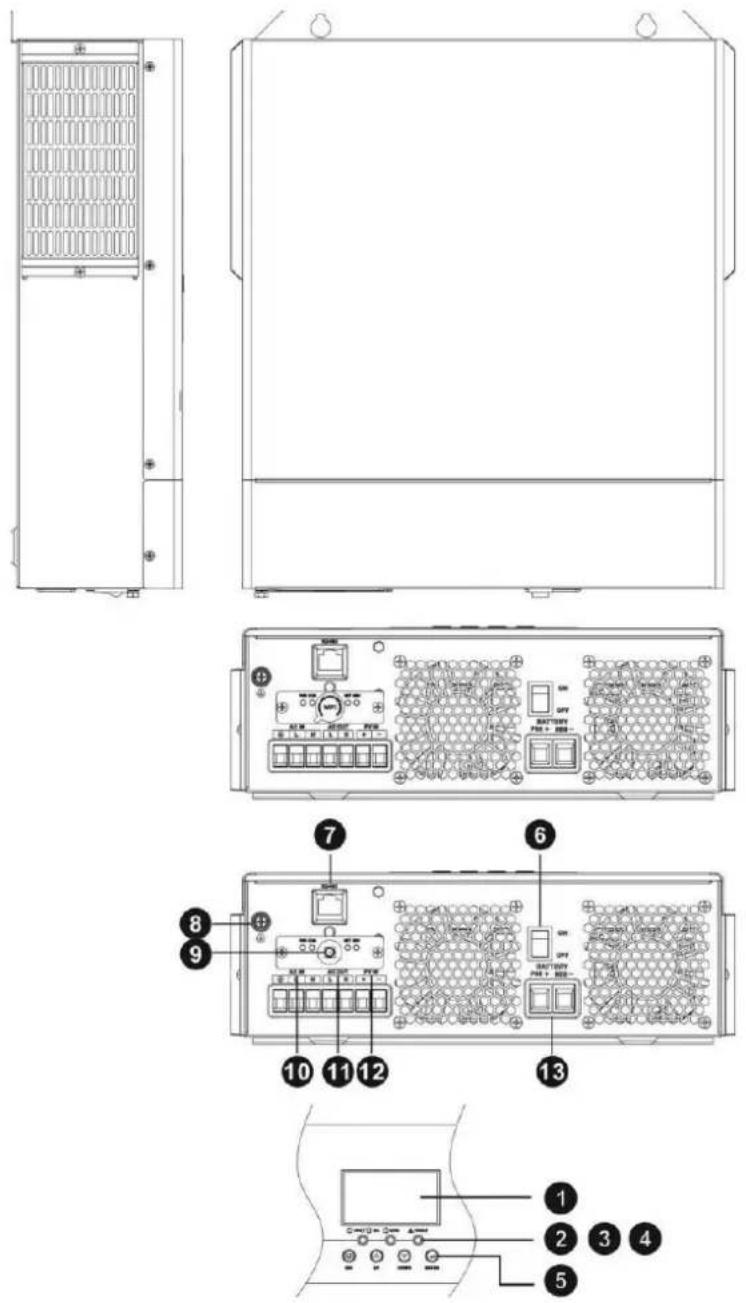

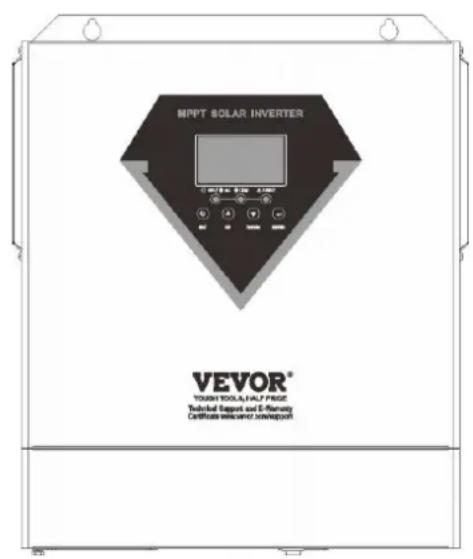

PRODUKTÜBERSICHT

1. LCD-Anzeige
2. Statusanzeige
3. Ladeanzeige
4. Fehleranzeige
5. Funktionstasten
6. Ein-/Ausschalter
7. RS-485-Kommunikationsanschluss
8. Erdung
9. WLAN-Antennenanschluss
10. Klimaanlageneingang
11. Klimaanlagenausgang
12. PV-Eingang
13. Batterieeingang

INSTALLATION

Auspacken und Inspektion

Vor der Installation überprüfen Sie bitte das Gerät. Stellen Sie sicher, dass nichts im Inneren beschädigt ist und die Verpackung unbeschädigt ist. Sie sollten die folgenden Artikel im Paket erhalten haben:

1. Das Gerät x 1
2. Benutzerhandbuch x 1
3. WLAN-Antenne x 1

Vorbereitung

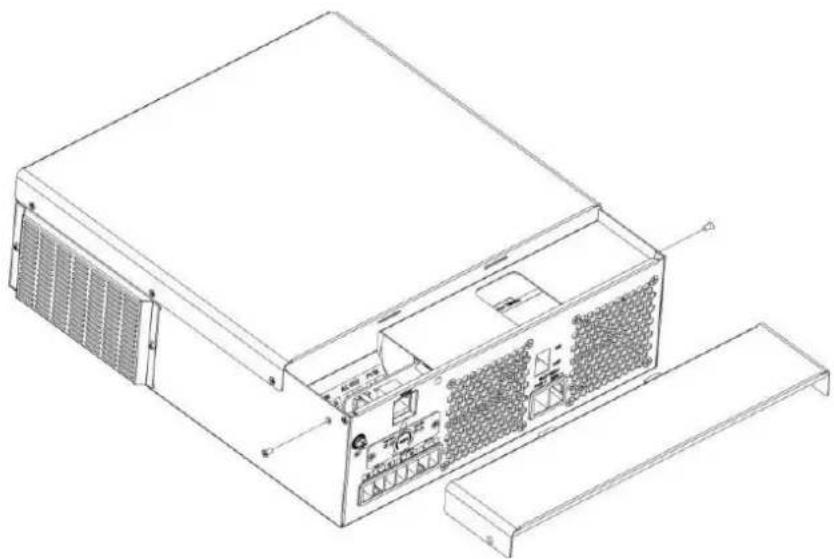

Vor dem Anschließen aller Leitungen entfernen Sie bitte die Bodenabdeckung, indem Sie zwei Schrauben entfernen, wie unten gezeigt.

Beachten Sie die folgenden Punkte, bevor Sie den Installationsort auswählen:

1. Montieren Sie den Wechselrichter nicht auf brennbarem Konstruktionsmaterial.
2. Montieren Sie ihn auf einer festen Oberfläche.
3. Installieren Sie diesen Wechselrichter in Augenhöhe, damit die LCD-Anzeige immer gut lesbar ist.
4. Die Umgebungstemperatur sollte zwischen 0°C und 55°C liegen, um einen optimalen Betrieb zu gewährleisten.
5. Die empfohlene Einbaulage ist vertikal an der Wand befestigt.

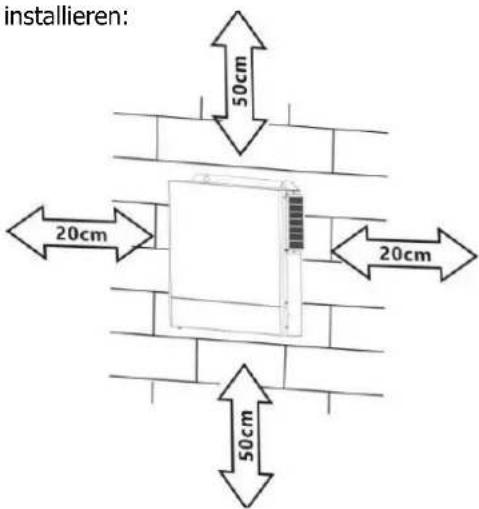

6. Halten Sie andere Gegenstände und Oberflächen wie im richtigen Diagramm gezeigt fern, um eine ausreichende Wärmeableitung und genügend Platz für die Kabel zu gewährleisten.

GEEIGNET ZUR MONTAGE AUF BETON ODER NUR ANDEREN NICHT BRENNBAREN OBERFLÄCHEN.

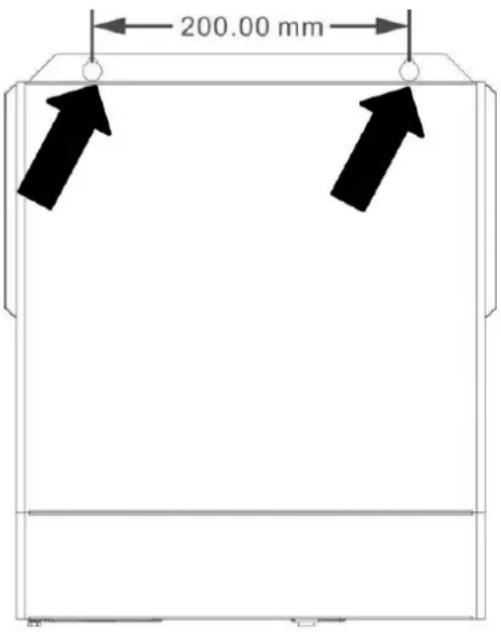

Installieren Sie das Gerät durch Anschrauben von drei Schrauben. Es wird empfohlen, M4- oder BMW-M5-Schrauben zu verwenden.

Batterieanschluss

ACHTUNG: Aus Sicherheitsgründen und zur Einhaltung von Vorschriften ist die Installation eines separaten DC-Überstromschutzschalters erforderlich. Schützen oder trennen Sie das Gerät zwischen Batterie und Wechselrichter. In einigen Anwendungen ist möglicherweise kein Trennschalter erforderlich, dennoch wird empfohlen, einen Überstromschutz zu installieren. Bitte beachten Sie

die typische Stromstärke in der folgenden Tabelle für die erforderliche Sicherung oder Leistungsschaltergröße.

Abisolierlänge:

WARNUNG! Die gesamte Verkabelung muss von qualifiziertem Personal durchgeführt werden.

WARNUNG! Für die Systemsicherheit und den effizienten Betrieb ist es sehr wichtig, geeignete Kabel für den Batterieanschluss zu verwenden. Um das Verletzungsrisiko zu verringern, verwenden Sie bitte die richtigen empfohlenen Kabel, die Abisolierlänge (L2) und die Verzinnungslänge (L1).

Empfohlene Batteriekabel, Abisolierlänge (L2) und Verzinnungslänge (L1):

Modell	Maximal Stromstärke	Batterie Kapazität	DrahtGröße	Kabel mm2	L1 (mm)	M 2 (mm)	Drehmomentwert
1500W-24	70A	100 AH	6 AWG	13.3	3	18	2 bis 3Nm
2500W-24	100A	100 AH	4 AWG	21.15	3	18	2 bis 3Nm
Andere Modelle	137A	100 AH	2 AWG	38	3	18	2 bis 3Nm

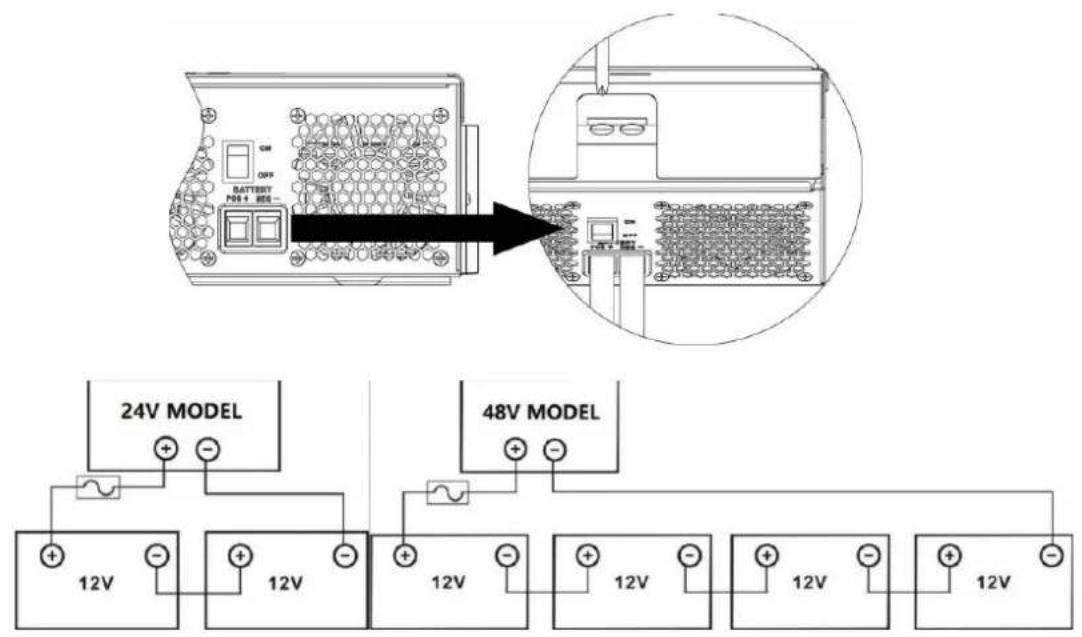

Bitte führen Sie die folgenden Schritte aus, um den Batterieanschluss durchzuführen:

1. Entfernen Sie die Isolierhülse 18 mm für das Plus- und Minuskabel gemäß der empfohlenen Abisolierlänge.

Verbinden Sie die Akkupacks als Einheit, falls erforderlich. Es wird empfohlen, die empfohlene Batteriekapazität zu verwenden.

1. Führen Sie die Batteriekabel vollständig in den Batterieanschluss des Wechselrichters ein und stellen Sie sicher, dass die Bolzen mit einem Drehmoment von 2-3 Nm festgezogen sind. Stellen Sie sicher, dass die Polarität sowohl an der Batterie als auch am Wechselrichter/Ladegerät korrekt angeschlossen ist und die Batteriekabel fest am Batterieanschluss verschraubt sind.

WARNUNG: Schock GefahrDie Installation muss mit der gebotenen Sorgfalt durchgeführt werden Zu hoch Batteriespan In Serie.

VORSICHT!! Tun Legen Sie nichts zwischen die flachen Teil des Wechselrichterklemme Andernfalls Überhitzung kann geschehen.VORSICHT!! Tun Tragen Sie keine Antioxidantien auf die Anschlüsse auf. bevor Terminals fest verbunden.VORSICHT!! Vor das Finale DC-Anschluss oder Schließen GleichstromLeistungsschalter/Trennschalter, Achten Sie darauf, dass das Pluszeichen (+) Sei verbunden 2 positiv (+) Und Negativ (-) muss Sei verbunden Zu negativ (-).

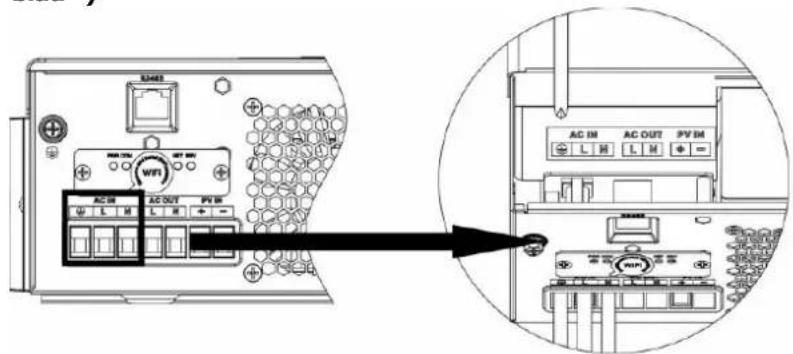

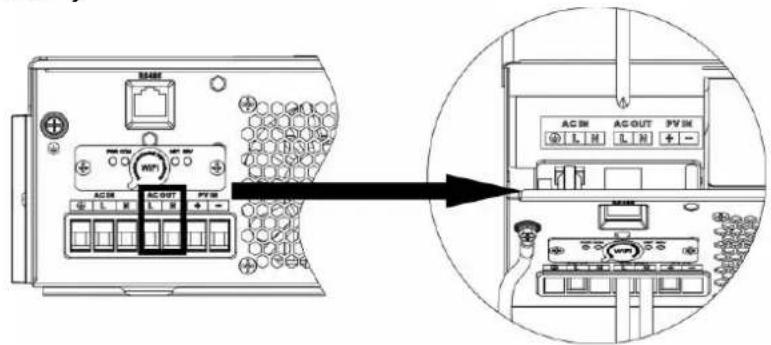

AC-Eingangs-/Ausgangsanschluss

VORSICHT!! Vor dem Anschluss an die Klimaanlagen-Eingangsstromquelle installieren Sie bitte einen separaten Klimaanlagen-Leistungsschalter zwischen Wechselrichter und Klimaanlagen-Eingangsstromquelle. Dies stellt sicher, dass der Wechselrichter während der Wartung sicher getrennt und vollständig vor Überstrom von der Klimaanlagen-Eingangsquelle geschützt ist. Die empfohlene Spezifikation für den Klimaanlagen-Leistungsschalter beträgt 50 A. ACHTUNG!! Es gibt zwei Klemmenblöcke mit den Markierungen „IN“ und „OUT“. Bitte verbinden Sie Eingang und Ausgang nicht falsch.

WARNUNG! Alle Verkabelungen müssen von qualifiziertem Personal durchgeführt werden.

WARNUNG! Es ist sehr wichtig für die Systemsicherheit und den effizienten Betrieb, geeignete Kabel für die AC-Eingangsverbindung zu verwenden. Um die Verletzungsgefahr zu reduzieren, verwenden Sie bitte die richtige empfohlene Kabelgröße wie unten angegeben.

Empfohlener Kabelbedarf für Wechselstromleitungen

Modell	Messgerät	Drehmomentwert
1,5 KVA	12 AWG	1,4 ~ 1,6 Nm
2,5 KVA /3,5 KV	10 AWG	1,4 ~ 1,6 Nm
5,5 KVA /6,2 KV	8 AWG	1,4 ~ 1,6 Nm

Bitte folgen Sie den nachstehenden Schritten zur Implementierung der AC-Ein-/Ausgangsverbindung:

1. Bevor Sie die Klimaanlagen-Eingangs-/Ausgangsverbindung herstellen, stellen Sie sicher, dass der Gleichstromschutz oder Trennschalter zuerst geöffnet ist.
2. Entfernen Sie die Isolierhülse 10 mm für sechs Leiter. Und verkürzen Sie die Phase M und den Neutralleiter N um 3 mm.
3. Führen Sie die Klimaanlagen-Eingangsdrähte gemäß den am Klemmenblock angegebenen Polaritäten ein und ziehen Sie die Klemmschrauben fest. Schließen Sie unbedingt den PE-Schutzleiter an den Leiter ( ) zuerst an.

Masse ( gelb - grün )

L→LINIE ( braun oder Schwarz )

N→ Neutral ( blau )

Stellen Sie sicher, dass die Wechselstromquelle vom Stromnetz getrennt ist, bevor Sie versuchen, die Einheit fest zu verdrahten.

1. Dann führen Sie die Klimaanlagen-Ausgangsdrähte gemäß den am Klemmenblock angegebenen Polaritäten ein und ziehen Sie die Klemmschrauben fest. Stellen Sie sicher, dass Sie den PE-Schutzleiter ( ) zuerst anschließen.

Masse ( gelb - grün )

M→LINIE ( braun oder

Schwarz )

N→ Neutral ( blau )

1. Machen Sie sicher, dass die Drähte sicher verbunden sind.

VORSICHT: Geräte wie Klimaanlagen benötigen mindestens 2 bis 3 Minuten, um neu zu starten, da genügend Zeit erforderlich ist, um das Kältemittelgas in den Kreisläufen auszugleichen. Wenn ein Stromausfall auftritt und sich in kurzer Zeit erholt, kann dies zu Schäden an Ihren angeschlossenen Geräten führen. Um diese Art von Schaden zu verhindern, überprüfen Sie bitte den Hersteller der Klimaanlage. Wenn sie mit einer Zeitverzögerungsfunktion ausgestattet ist, vor der Installation. Andernfalls wird der Wechselrichter/Ladegerät einen Überlastfehler auslösen und die Ausgabe abschalten, um Ihre Geräte zu schützen, aber manchmal verursacht es dennoch innere Schäden an der Klimaanlage.

PV-Anschluss

VORSICHT: Vor dem Herstellen einer Verbindung mit PV-Modulen installieren Sie bitte separat einen Gleichstrom-Leistungsschalter zwischen Wechselrichter und PV-Modulen.

WARNUNG! Die gesamte Verkabelung muss von qualifiziertem Personal durchgeführt werden.

WARNUNG! Es ist sehr wichtig für die Systemsicherheit und den effizienten Betrieb, geeignete Kabel für die PV-Modulverbindung zu verwenden. Um die Verletzungsgefahr zu reduzieren, verwenden Sie bitte die richtige empfohlene Kabelgröße wie unten angegeben.

Modell	Typische Stromstärke	Kabel Größe	Drehmoment
1,5 KVA	15A	12 AWG	1,4 bis 1,6 Nm
2,5 KVA	15A	12 AWG	1,4 bis 1,6 Nm
3,5 KVA	15A	12 AWG	1,4 bis 1,6 Nm
5,5 KVA	18A	12 AWG	1,4 bis 1,6 Nm
6,2 KVA	27A	12 AWG	1,4 bis 1,6 Nm

PV-Modul Auswahl:

Bei der Auswahl der richtigen PV-Module stellen Sie bitte sicher, dass die folgenden Parameter eingehalten werden:

1. Die Leerlaufspannung (Voc) der PV-Module darf die maximale PV-Array-Leerlaufspannung des Wechselrichters nicht überschreiten.
2. Die Leerlaufspannung (Voc) der PV-Module sollte höher sein als die minimale Batteriespannung.

Solaraufladung Modus
Wechselrichtermodell	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Max. Leerlaufspannung des PV-Array:	500 Gleichstrom
PV-Anlage MPPT-Spannung Reichweite	60 V Gleichstrom ~ 500 VGleichstrom
Max. PV-EINGANGSSTROM	15A	15A	15A	18A	27A

Nehmen Sie die 450 Wp und 550 Wp PV-Module als Beispiel. Nach Berücksichtigung der beiden Parameter sind die empfohlenen Modulkonfigurationen in der Tabelle unten aufgeführt.

Solar Bedienfeld Spez . ( Referen.)- 450 WpVmp : 34,67 VDC- Kobold : 13,82Voc : 41,25 VDC- Isc: 12,98 A	SOLAREINGABE	FrageAnzahl der Paneele	GesamtEingangLeistung	Wechselrichter Modell
	2 pcs In seriell	2 pcs	900 B	1,5 KVA -6,2 KVA
	3 pcs In seriell	3 pcs	1.350 W
	4 pcs In seriell	4 pcs	1.800 W
	5 pcs In seriell	5 pcs	2.250 W
	6 pcs In seriell	6 pcs	2.700 W
	7 pcs In seriell	7 pcs	3.150 W
	8 pcs In seriell	8 pcs	3.600 W
	9 pcs In seriell	9 pcs	4.050 W
	10 pcs In seriell	10 pcs	4.500 W	5,5 KVA -6,2 KVA
	11 pcs In seriell	11 pcs	4.950 W
	12 pcs In seriell	12 pcs	5.400 W
	6 Stück In seriell Und 2 Sätze In pa	12 pcs	5.400 W	6,2 KVA
	7 Stück In seriell Und 2 Sätze In pa	14 pcs	6.300 W
Solar Bedienfeld Spez . ( Referen.)- 550 WpVmp : 42,48 VDC- Kobold : 12,95	SOLAREINGABE	FrageAnzahl der Paneele	GesamtEingangLeistung	Wechselrichter Modell
	2 pcs In seriell	2 pcs	900 B
	3 pcs In seriell	3 pcs	1.650 W
	4 pcs In seriell	4 pcs	2.200 W
Voc : 50,32 VDC- Isc: 13,70 A	5 pcs In seriell	5 pcs	2.750 W	1,5 KVA -6,2 KVA
	6 pcs In seriell	6 pcs	3.300 W
	7 pcs In seriell	7 pcs	3.850 W
	8 pcs In seriell	8 pcs	4.400 W	5,5 KVA -6,2 KVA
	9 pcs In seriell	9 pcs	4.950 W
	4 Stück In seriell Und 2 Sätze In pa	8 pcs	4.400 W	6,2 KVA
	5 Stück In seriell Und 2 Sätze In pa	10 pcs	5.500 W
	6 Stück In seriell Und 2 Sätze In pa	12 pcs	6.600 W

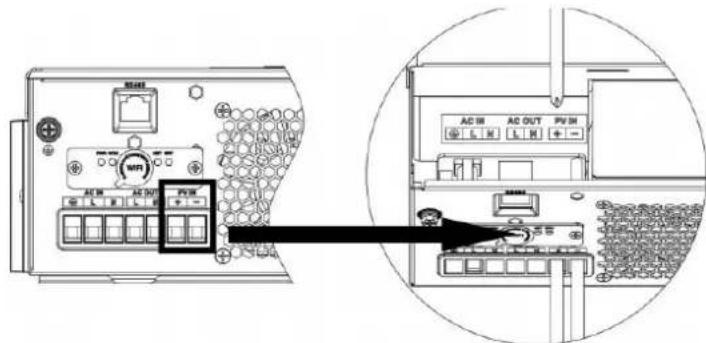

PV-Modulkabel Verbindung:

Befolgen Sie zur Implementierung die nachstehenden Schritte. PV-Modul Verbindung:

1. Entfernen Sie die Isolierung der Ärmel 10 mm für positive und negative Leiter.
2. Überprüfen Sie die richtige Polarität des Anschlusskabels vom PV-Modul und der PV-Eingangsanschlüsse. Verbinden Sie dann den positiven Pol (+) des Anschlusskabels mit dem positiven Pol (+) des PV-Eingangsanschlusses. Verbinden Sie den negativen Pol (-) des Anschlusskabels mit dem negativen Pol (-) des PV-Eingangsanschlusses.

1. Stellen Sie sicher, dass die Drähte sicher verbunden sind.

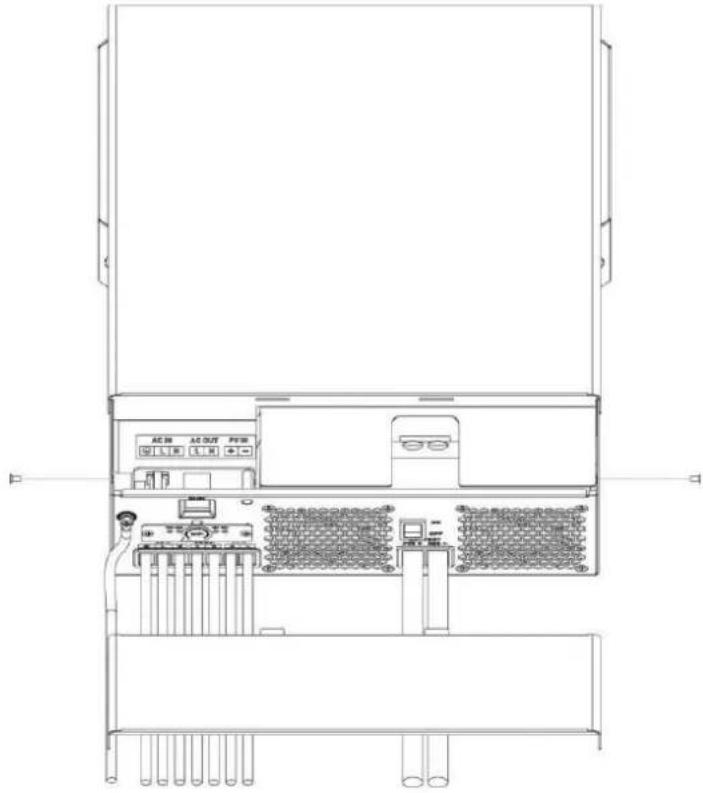

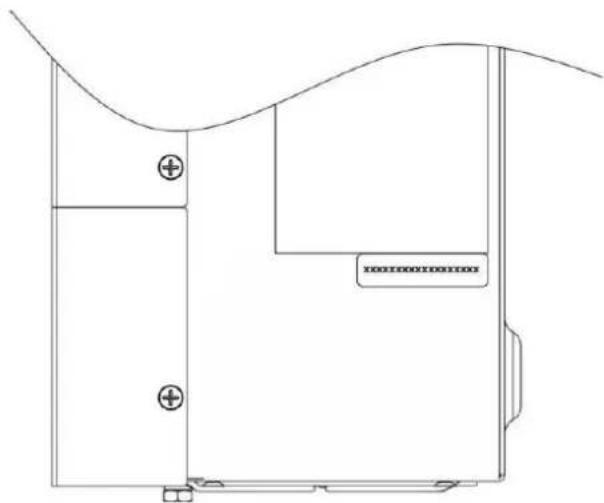

Endmontage

Nach dem Anschluss aller Leitungen bringen Sie bitte die untere Abdeckung wieder an, indem Sie die zwei Schrauben wie unten gezeigt festschrauben.

Sobald das Gerät richtig installiert und die Batterien angeschlossen sind, drücken Sie einfach den Ein-/Aus-Schalter (befindet sich auf der Taste des Gehäuses), um das Gerät einzuschalten.

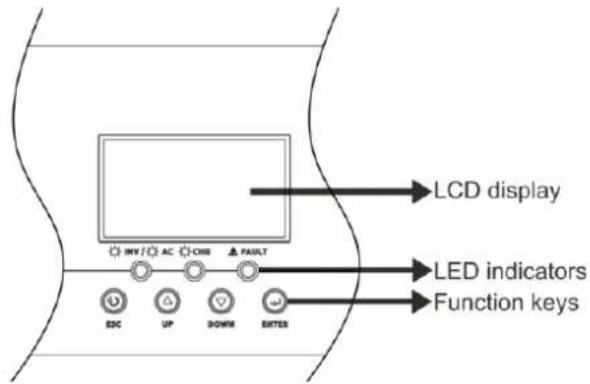

Bedienung und Anzeige

Die Bedienung und Anzeige, dargestellt im unteren Diagramm, befindet sich auf dem Frontbedienfeld des Wechselrichters. Es umfasst drei Anzeigen, vier Funktionstasten und eine LCD-Anzeige, die den Betriebsstatus und die Ein-/Ausgabeinformationen zur Stromversorgung anzeigt.

LED-Anzeige			Nachrichten
AC/INV	Grün	Solide An	Ausgabe wird mit Strom versorgt von Dienstprogramm In Linie mod e.
		Blinkt	Ausgabe Ist angetrieben von Batterie oder PV In Batterie -Modus .
CHG	Grün	Solide An	Batterie ist voll aufgeladen.
		Blinkt	Batterie ist wird geladen.
ΔFEHLER	Rot	Solide An	Fehler tritt auf im Wechselrichter.
		Blinkt	Warnzustand tritt auf im Wechselrichter.

Funktionstasten

Funktion Schlüssel	Beschreibung
ESC	Zum Beenden Einstellung Modus
HOCH	Gehe zu vorherige Auswahl
RUNTER	Gehe zu nächste Auswahl
EINGEBEN	Um die Auswahl zu bestätigen, Einstellung Modus oder eingeben EinstellungModus

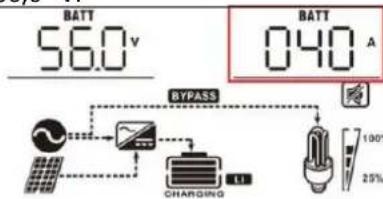

LCD-Einstellung

Nach Drücken und Halten der EINGABE-Taste für 3 Sekunden wechselt das Gerät in den Einstellungsmodus. Drücken Sie die "HOCH"- oder "RUNTER"-Taste, um die Einstellungsprogramme auszuwählen. Drücken Sie dann die "ENTER"-Taste, um die Auswahl zu bestätigen, oder die ESC-Taste, um zu beenden.

Einstellungsprogramme:

Programm	Beschreibung	Wählbare Option
01	Ausgabequelle Priorität: konfigurieren Lastleistung Quelle Priorität	Dienstprogramm Erste (andard)	Das Dienstprogramm bietet Leistung Zu Die lädt als erstes Priorität.Solar- und Batterieenergie wird versorgen Die Belastungen nur wenn DienstprogrammLeistung Ist nicht verfügbar.
		Solar zuerst	Sonnenenergie bietet Macht zu die Lasten als Erste Priorität .Wenn Solarenergie nicht ausreichend ZuStromversorgung, alle verbunden Lasten,Batterieenergie liefert Leistung die Lasten am Dasselbe Zeit .Dienstprogramm bietet Macht für die Belastungen nur wenn irgendjemand Zustand passiert:- Solarenergie Ist nicht verfügbar- Die Batteriespannung fällt entwederUnterspannungswarnung oderDie Einstellung Punkt In Programm 12.
		SGE Priorität	Sonnenenergie bietet Macht zu die Lasten als Erste Priorität .Wenn Solarenergie nicht ausreichend ZuStromversorgung, alle verbundenLasten, Batterie Energie wird liefern Strom für die Belastungen bei der gleichzeitig.Dienstprogramm bietet Macht für die Belastungen nur bei Batteriespannung fällt auf entweder niedrige Warnspannung oder die Einstellung Punkt In Programm 12.
			Solarenergie ist aufgeladen Erste Und dann Macht zur Lasten.Wenn Solarenergie nicht ausreichend Zu Stromversorgung, alle verbunden Lasten, Dienstprogramm Energie wird liefern Strom für die Belastungen bei der gleichzeitig.
		SUF Priorität	Wenn Solarenergie ist ausreichend, um alle verbunden lädt und lädtBatterie, die Solarenergie könnte Rückmeldung an das NetzWenn Solarenergie nicht ausreichend Zu Stromversorgung, alle verbunden Lasten, Dienstprogramm Energie wird liefern Strom für die Belastungen bei der gleichzeitig.
02	Maximale Aufladung current: Zur Konfiguration der Gesamtsumme Ladestrom für Solar- und Nutzen Ladegeräte.(Max. Ladestrom = Dienstprogramm Ladestrom + Solaranlage Ladestrom)	60A (Standard)	Wenn ausgewählt, akzeptables Ladenaktuelle Reichweite wird Sei aus Max. Wechselstrom Ladestrom bis Max. Aufladungaktuell von SPEZIFIKATION , Aber sollte nicht geringer sein als der AC - Ladestrom(Programm 11 )
03	AC-Eingang Stromspannung Reichweite	Geräte (Standard)	Falls ausgewählt, akzeptabler AC-Eingang Spannungsbereich Wille Sei innerhalb90-280 V Wechselspannung .
		UPS	Falls ausgewählt, akzeptabler AC-EingangStromspannung Bereich wird innerhalb sein 170-280 VWechselspannung .
		Generator	Falls ausgewählt, akzeptable AC-Eingangsspannung Reichweite Wille Sei innerhalb 170-280 VWechselspannung Und kompatibel mitGeneratoren .Notiz: Denn Generatoren sind instabil, vielleicht Ausgabe von Wechselrichter wird instabil zu.
		Hauptversammlung(Standard)	Überflutet
05	Akku-Typ	Benutzerdefiniert	Wenn „Benutzerdefiniert“ ist ausgewählt,Batterieladespannung und niedrig DC-Abschaltspannung kann Sei Satz oben in Programm 26,27 und 29.
			Unterstützung PYLON USA 2000 Protokoll3.5 Version
			StandardkommunikationProtokollspalteFormwechselrichter Anbieter
		Lithiumbatterie ohne Kommunikation	Wenn „LIB“ ist ausgewählt ist BatterieStandardwert ist geeignet für LithiumBatterie ohne KommunikationBatterieladespannung und niedrig Gleichstrom Abschaltspannung kann eingestellt werden hoch In Programm 26,27 Und 29.
06	Automatischer Neustart wenn Überlast tritt auf	Neustart deaktivieren	Neustart aktivieren (Standard)
07	Automatischer Neustart Wann über Temperatur tritt auf	Neustart deaktivieren	Neustart aktivieren (Standard)
08	Ausgangsspannung	220 V	230 V ( Standard )
		240 V
09	Ausgangsfrequenz	50 Hz ( Standard )	60 Hz
10	Auto BypassWann Auswahl von „ auto Wenn das Netz Leistung Ist Normal, es wird automatisch Bypass, selbst wenn die schalten Ist aus	manuell (Standard)	Auto
11	Maximaler Nutzen Laden aktuell	30A ( Standard ) wird der zulässige Ladestrombereich Sei innerhalb 2- Max. Ladestrom von SPEZ.
12	Einstellen der Spannung Punktzurück zum Utility Quelle bei Auswahl von „SBU Priorität " oder " Solar zuerst " in Programm 01.	48 V Modelle ( Programm 5 Ist nicht LIB ) :46 V ( Sta Einstellung Reichweite Ist ab 44,0 V Zu 57,2 V für 48 V Modell , Aber der maximale Einstellwert muss sein weniger als der Wert von Programm13.48 V Modelle ( Programm 5 Ist LIB ) :52 V ( Standard Einstellung Reichweite Ist ab 44,0 V Zu 57,2 V für 48 V Modell , Aber der maximale Einstellwert muss sein weniger als der Wert von Programm13.24 V Modelle ( Programm 5 ist nicht LIB ) :23 V ( Sta Einstellung Reichweite Ist ab 22,0 V Zu 28,6 V für 24 V Modell , Aber Der maximale Einstellwert muss sein weniger als der Wert von Programm13.24 V Modelle ( Programm 5 Ist LIB ) :26 V ( Standard Einstellung Reichweite Ist ab 22,0 V Zu 28,6 V für 24 V Modell , Aber Der maximale Einstellwert muss sein weniger als der Wert von Programm13.
13	Spannungspunkt einstellen zurück zur Batterie Modus Wann Auswahl von „SBU-Priorität“ oder „Solar first“ in Programm 01.	Akku vollständig aufgeladen (Standard)	48 V Modelle :Einstellung Reichweite Ist aus 48 Zu voll( Die Wert von Programm 26-0,4) aber die maximaler Einstellwert muss Sei mehr als Die Wert von Programm 12.24 V Modelle :Einstellung Reichweite Ist aus 24 Zu voll( Die Wert von Programm 26-0,4) aber die maximaler Einstellwert muss Sei mehr als Die Wert von Programm 12.
16	Ladegerätquelle Priorität :So konfigurieren Sie Ladegerät Quelle Priorität	Wenn das Wechselrichter/Ladegerät funktioniert im Einklang, Standby oder Fehler Modus, Ladequelle kann Sei programmiert als unten:
		Solar zuerst	Solarenergie lädt Batterie als erstes Priorität.Der Versorger wird Gebühren erheben Batterie nur wenn Sonnenenergie Ist nicht verfügbar.
		Solar- und Dienstprogramm (Standard)	Solarenergie und Dienstprogramm wird Aufladung Batterie gleichzeitig Zeit .
		Nur Solar	Solarenergie wird sei der nur Ladegerät Quelle NEIN Materie Nutzen Ist verfügbar oder nicht.
		Wenn das Wechselrichter/Ladegerät funktioniert im Batteriebetrieb, nur Solar- Energie kann aufladen Batterie. SolarEnergie wird aufladen Batterie, wenn verfügbar Und ausreichend.
18	Summer Modus	Modus 1 nd1	Summer stumm
		Modus 2 nd2	Der Summer ertönt Wann Die Eingang Quellenänderungen oder Dort Ist A besondere Warnung oder Fehler
		Modus 3 nd3	Der Summer ertönt Wann Dort Ist A besondere Warnung oder Fehler
		Modus 4 (Standard) nd4	Der Summer ertönt Wann Dort Ist A Fehler
19	Auto zurück zu Standardanzeige Bildschirm	Zurück zur StandardeinstellungAnzeige Bildschirm(Standard)	Wenn ausgewählt, nein Gegenstand Wie Benutzerschalter anzeige bildschirm, Es Wille automatisch zurück zu Standard Bildschirm (Eingangsspannung /Ausgangsspannung) nach NEIN Taste wird gedrückt für 1 Minute
		Übernachten bei neuster Bildschirm	Wenn ausgewählt, wird der Bildschirm Wille bleiben Sie spätestens Bildschirm Benutzer Endlich Schalter.
20	Steuerung der Hintergrundbeleuchtung	Hintergrundbeleuchtung ein(Standard)	Hintergrundbeleuchtung aus20 LOF
23	Überlast Bypass:Wenn diese Option aktiviert ist,Einheit überträgtZu Linie ModusWennÜberlastung trittauf In BatterieModus.	Bypass deaktivieren	Bypass aktivieren (Standard)
25	Modbus-IDEinstellung	Modbus AUSWEIS Einstellung Reichweite :001 (Standard) ~247
26	Bulk-Ladespannung(Lebenslauf Stromspannung)	Wenn selbst definiert ist ausgewählt in Programm 5, dies Program dürfen Sei Satzhoch. Der Einstellwert muss jedoch Sei mehr als oder gleich dem Wert von Programm 27. Inkrement von jede klicken Ist 0,1 V.24 V Modelle (Programm 5 Ist nicht Bibliothek): Standard 28 V, Einstellung Reichweite ist ab 24,0 V Zu 31,0 V,24 V Modelle (Programm 5 Ist Bibliothek): Standard 28,2 V,Einstellung Reichweite Ist ab 24,0 V Zu 29,0 V,48 V Modelle (Programm 5 Ist nicht Bibliothek): Standardmäß 56,4 V, Einstellung Reichweite beträgt ab 48,0 V Zu 62,0 V,48 V Modelle (Programm 5 Ist Bibliothek): Standard 56,4 V,Einstellung Reichweite Ist ab 48,0 V Zu 58,0 V.
27	Erhaltungsladung Stromspannung	Wenn selbst definiert ist ausgewählt in Programm 5, dies Programm dürfen Sei Satz hoch.24 V Modelle (Programm 5 Ist nicht Lib) StandardEinstellung: 27,0 V -Einstellung Reichweite Ist aus24,0 V Zu Die Wert von Programm 26 24 V Modelle (Programm 5 ist Lib) Standard Einstellung: 28.2.0V-Einstellung Reichweite Ist aus 24,0 V Zu Die Wert vonProgramm 2648 V Modelle (Programm 5 ist nicht Lib) StandardEinstellung: 54,0 V -Einstellung Reichweite Ist aus48,0 V Zu Die Wert von Programm 26 48 V Modelle (Programm 5 ist Lib) Standard Einstellung: 56.4.0V-Einstellung Reichweite Ist aus 48,0 V Zu Die Wert vonProgramm 26
29	NiedrigGleichstromAbschaltspannung	Wenn selbst definiert ist ausgewählt in Programm 5, dies Program dürfen Sei Satz hoch. Der Einstellwert muss weniger sein als di Wert von Programm12.Inkrement von jede klicken beträgt 0,1 V. Niedrig Gleichstrom abgeschnitten Stromspannung Wille Sei behoben zum Einstellwe egal welcher Prozentsatz von laden Ist verbunden.24 V Modelle Standard (Programm 5 ist nicht LIB)Einstellung: 21,0 V -Einstellung Reichweite Ist aus 20,0 V Zu 27,0 V24 V Modelle Standard (Programm 5 ist LIB)Einstellung: 25,0 V -Einstellung Reichweite Ist aus 20,0 V Zu 27,0 V48 V Modelle Standard (Programm 5 ist nicht LIB)Einstellung: 42,0 V Einstellung Reichweite Ist aus 40,0 V Zu 54,0 V48 V Modelle Standard (Programm 5 ist LIB)Einstellung: 50,0 V -Einstellung Reichweite Ist aus 40,0 V Zu 54,0 V
32	Bulk-Ladezeit	Automatisch (Standard):32 AUT	Wenn ausgewählt, beurteilt der Wechselrichter dies Ladezeit automatisch.
		5 Min32 S	Die Einstellung Reichweite ist von
	(Lebenslauf Bühne)	900 Min32 900	Min Zu900 Min . Inkrement von jede klicken Ist5 Mindest.
		Wenn „ USE " ist ausgewählt In Programm 05, dieses Programm Sei Satz hoch .
33	Batterieausgleich	Batterieausgleich	Batterieausgleich deaktivieren ( Standard )
		Wenn „ Flooded " oder " User - Defined " ist ausgewählt In Programm 05, dieses Programm dürfen Sei Satz hoch .
34	Batterieausgleich Stromspannung	24 V Modelle Standard ( Programm 5 ist nicht Lib ) Einstellung V.Einstellung Reichweite Ist aus schwebend Stromspannung ~ 31 V. Inkrement von jeder Klick Ist 0,1 V.24 V Modelle Standard ( Programm 5 ist Lib ) Einstellung Ist 29,2 V. Einstellbereich Ist aus schwebend Stromspannung ~ 29 V. Inkrement von jede klicken beträgt 0,1 V.48 V Modelle Standard ( Programm 5 ist nicht Lib ) Einstellung V.Einstellung Reichweite Ist aus schwebend Stromspannung ~ 62 V. Inkrement von jeder Klick Ist 0,1 V.48 V Modelle Standard ( Programm 5 ist Lib ) Einstellung Ist 58,4 V. Einstellbereich Ist aus schwebend Stromspannung ~ 58V. Inkrement von jede klicken beträgt 0,1 V.
35	Batterie ausgeglichen Zeit	60 Minuten ( Standard )	Einstellbereich Ist aus 0 Min Zu 900 Min .
36	Batterie ausgeglichen Time-out	120 Minuten ( Standard )	Einstellbereich Ist aus 0min bis 900 min .
37	Ausgleichsintervall	30 Tage ( Standard )	Einstellung Reichweite Ist aus 1 ; 90 Tage .
39	Ausgleich aktiviert sofort	Aktivieren	Deaktivieren ( Standard )39 AdS
		Wenn Ausgleich Funktion Ist ermöglicht In Programm 33, dieses Programm dürfen eingerichtet werden . Wenn „Aktivieren“ ist ausgewählt in diesem Programm, es ist zu aktivieren BatterieAusgleich sofort Und LCD hauptsächlich Seite Wille zeigt , .Wenn „Deaktivieren“ ausgewählt ist , wird die Equalizer-Funktion abgebrochen. Bis nächsteaktivierte Ausgleichszeit kommt je nach Programm 37 Einstellung.Das Zeit , " " Willenicht gezeigt werden In LCD hauptsächlich Seite ..
			Aktivierung deaktivieren ( S standard )
41	AutomatischAktivierung für LithiumBatterie		Wann Programm05 ist ausgewählt „LIX“ als Lithium Batterie und Wann Die Batterie ist nicht erkannt, die Einheit Wille aktivieren automatisch die Lithium Batterie bei A Zeit . Wenn Du wollen Zu aktivieren automatisch die Lithium Batterie , Sie muss Neustart Die Einheit .
42	Manuelle Aktivierung für Lithium Batterie		Standardmäßig: Aktivierung deaktivieren
			Wann Programm05 ist ausgewählt „LIX“ als Lithium Batterie, wenn Die Batterie ist nicht erkannt, Falls Si es wollen zum Aktivieren der Lithium Batterie bei A Zeit , könnten Sie ausgewählt Es.
43	Einstellen des SOC Punktzurück zum Utility Quelle bei Auswahl von „SBU Priorität " oder " Solar zuerst " in Program 01		Standardmäßig 50 %, 5 % bis 5 %Einstellbar, aber das Minimum Einstellung Wert muss sein mehr als die Wert von Programm 45.
44	Einstellen des SOC Punktzurück zur Batterie Modus bei Auswahl von „SBU Priorität " oder " Solar zuerst " in Program 01		Standardmäßig 95 %, 60 % - 1 % Einstellbar
45	Niedrig Gleichstrom abgeschnitten SOC		Standardmäßig 20 %, 3 % bis 3 %Einstellbar, aber das Maximum Einstellwert muss Sei kleiner als der Wert von Programm 43.
46	MaximaleEntladung aktuell Schutz		Standardmäßig AUSStromentladung deaktivieren e aktuell Schutzfunktion
			Nur verfügbar im Einzel Modell.Wenn Dienstprogramm ist verfügbar, Es dreht sich Zu Dienstprogramm Modell und Batterieentladung stoppt nach dem BatterieentladungStrom hat den Einstellwert überschritten. Wenn Dienstprogramm Ist nicht verfügbar, Warnung auftritt und Batterieentladung dauert nach der Batterie Entladung aktuell den Einstellwert überschritten.
48	Lithiumaktivierung Zeit		Standard 6 Sekunden; Satz Reichweite Ist ab 6 s Zu 300er.

BATTERIEAUSGLEICH

Die Ausgleichsfunktion ist in den Laderegler eingebaut. Sie kehrt die Aufbau von negativen chemischen Effekten wie Schichtung um, ein Zustand, bei dem die Säurekonzentration am Boden der Batterie größer ist als an der Oberseite. Der Ausgleich hilft auch bei der Entfernung von Sulfatkristallen, die sich auf den Platten gebildet haben könnten. Wenn dieser Zustand unbeaufsichtigt bleibt, reduziert die sogenannte Sulfatierung die Gesamtkapazität der Batterie. Daher wird empfohlen, die Batterie regelmäßig auszugleichen.

- So wenden Sie die Ausgleichsfunktion an

Du musst zuerst die Batterie-Ausgleich-Funktion im Überwachungs-LCD unter Programm 33 aktivieren. Dann kannst du diese Funktion im Gerät mit einer der folgenden Methoden anwenden:

1. Einstellung des Ausgleichsintervalls in Programm 37.
2. Sofortiger Ausgleich in Programm 39.

○ Wann ausgleichen

Im Float-Zustand, wenn das eingestellte Ausgleichsintervall (Batterieausgleichszyklus) erreicht ist oder der Ausgleich sofort aktiviert wurde, beginnt der Controller mit der Ausgleichsphase.

- Ladezeit und Timeout ausgleichen

In der Ausgleichsphase liefert der Controller so viel Leistung wie möglich an die Batterie, bis die Batteriespannung auf die Batterieausgleichsspannung ansteigt. Dann wird eine Konstantspannungsregelung angewendet, um die Batteriespannung auf der Batterieausgleichsspannung zu halten. Die Batterie bleibt in der Ausgleichsphase, bis die eingestellte Zeit für den Batterieausgleich erreicht ist.

Wenn jedoch in der Ausgleichsphase die Ausgleichszeit abgelaufen ist und die Batteriespannung den Batterieausgleichsspannungspunkt nicht erreicht hat, verlängert der Laderegler die Ausgleichszeit, bis die Batteriespannung die Batterieausgleichsspannung erreicht. Wenn die Batteriespannung nach Ablauf des Ausgleichs-Timeouts immer noch unter der Batterieausgleichsspannung liegt, stoppt der Laderegler den Ausgleich und kehrt zur Float-Phase zurück.

EINSTELLUNG FÜR LITHIUM-BATTERIE Lithium-Batterieanschluss

Wenn Sie eine Lithium-Batterie für den Wechselrichter auswählen, dürfen Sie nur die Lithium-Batterie verwenden, die wir konfiguriert haben. Es gibt zwei Anschlüsse an der Lithium-Batterie: den RS-485-Anschluss des BMS und das Stromkabel.

Befolgen Sie zur Implementierung die nachstehenden Schritte für den Lithium-Batterieanschluss:

1). Montieren Sie den Batterieanschluss basierend auf den empfohlenen Batteriekabel- und Anschlussgrößen (wie bei Blei-Säure, siehe Abschnitt Blei-Säure für Details zum Batterieanschluss). 2). Verbinden Sie das Ende des RS-485-Anschlusses der Batterie mit dem BMS-Kommunikationsanschluss (RS-485) des Wechselrichters.

Lithium-Batteriekommunikation und -einstellung

Bei Auswahl einer Lithium-Batterie stellen Sie sicher, dass Sie das BMS-Kommunikationskabel zwischen der Batterie und dem Wechselrichter anschließen. Dieses Kommunikationskabel liefert Informationen und Signale zwischen der Lithium-Batterie und dem Wechselrichter. Die Informationen sind unten aufgelistet:

• Ladespannung, Ladestrom und Batterie-Entladeschlussspannung werden gemäß den Lithium-Batterieparametern neu konfiguriert.
• Der Wechselrichter startet oder stoppt den Ladevorgang je nach Status der Lithium-Batterie.

Verbinden Sie das Ende des RS485-Kabels der Batterie mit dem RS485-Kommunikationsanschluss des Wechselrichters.

Stellen Sie sicher, dass der RS485-Anschluss der Lithium-Batterie mit dem Wechselrichter Stift-zu-Stift verbunden ist. Die Pinbelegung des Kommunikationskabels im Gehäuse und des RS485-Anschlusses des Wechselrichters ist unten dargestellt:

Stift Nummer	RS 485 Hafen
PIN 1	RS 485-B
PIN 2	RS 485-A
PIN 7	RS 485-A
Stift 8	RS 485-B

LCD-Einstellung

Nach dem Verbinden müssen Sie einige Einstellungen wie folgt abschließen und bestätigen:

1) Wählen Sie Programm 05 als Lithium-Batterietyp. 2) Bestätigen Sie die Einstellungswerte der Programme 41/42/43/44/45.

Hinweis: Die Programme 43/44/45 sind nur bei erfolgreicher Kommunikation verfügbar. Sie ersetzen die Funktionen der Programme 12/13/29. Gleichzeitig sind die Programme 12, 13 und 29 nicht verfügbar.

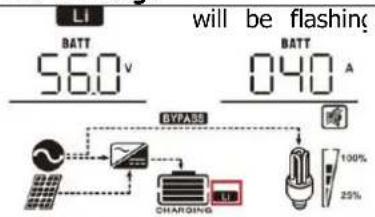

LCD-Anzeige

Wenn die Kommunikation zwischen dem Wechselrichter und der Batterie erfolgreich ist, werden einige Informationen auf dem LCD wie folgt angezeigt:

Artikel	Beschreibung	LCD Anzeiage
1	Kommunikation erfolgreich Symbol
2	Maximales Lithium Batterieladespannung	Maximales Lithium DieLadespannung der Batterie beträgt56.0 V.
3	Maximales Lithium Batterieladung aktuell	Maximales Lithium BatterieladungStrom ist 40A.
4	Lithium Das Entladen der Batterie istverboten	Li blinkt einmal jeder 1 zweite
5	Lithium Das Laden der Batterie ist verbote	Li blinkt einmal jeder 2 zweite
6	Lithium Batterie SOC (%)	Lithium Batterie SOC ist 63 AHund 60 %

Einstellung für PYLON US2000 Lithium-Batterie

1). Einstellung der PYLONTECH US2000 Lithium-Batterie:

DIP-Schalter: Es gibt 4 DIP-Schalter, die verschiedene Baudraten und Batteriegruppenadressen einstellen. Wenn die Schalterposition auf "AUS" gedreht ist, bedeutet dies "0". Wenn die Schalterposition auf "AN" gedreht ist, bedeutet dies "1".

DIP-Schalter 1 ist "AN", um die Baudrate 9600 darzustellen.

DIP-Schalter 2, 3 und 4 sind für die Batteriegruppenadresse reserviert.

Die DIP-Schalter 2, 3 und 4 einer Master-Batterie (erste Batterie) dienen zum Einstellen oder Ändern der Gruppenadresse. HINWEIS: "1" ist die obere Position und "0" die untere.

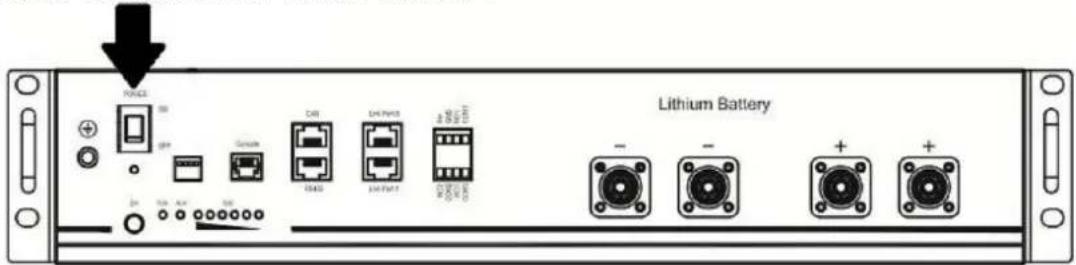

2). Installationsverfahren

Schritt 1. Verwenden Sie das RS-485-Kabel, um Wechselrichter und Lithium-Batterie zu verbinden, wie in Abbildung 1 gezeigt. Schritt 2. Schalten Sie auf Lithium-Batterie um.

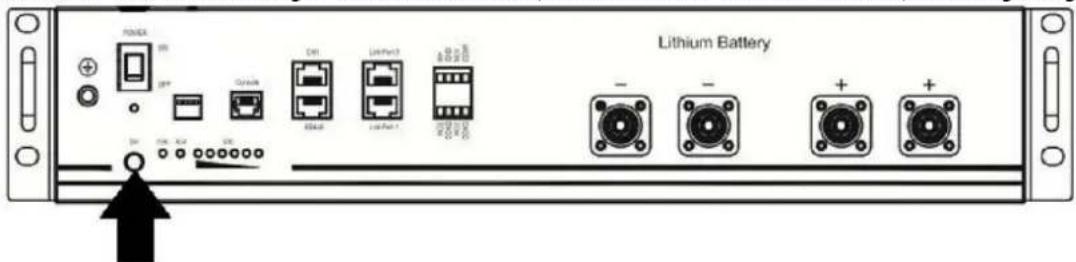

Schritt 3. Drücken Sie länger als drei Sekunden, um die Lithium-Batterie zu starten. Die Leistungsausgabe ist bereit.

Schritt 4. Schalten Sie den Wechselrichter ein.

Schritt 5. Stellen Sie sicher, dass Sie den Batterietyp als „Li 2“ im LCD-Programm 5 wählen.

Wenn die Kommunikation zwischen Wechselrichter und Batterie erfolgreich ist, leuchtet das Batteriesymbol „Li“ auf der LCD-Anzeige.

Einstellung für Lithium-Batterie ohne Kommunikation

Dieser Vorschlag wird für die Lithium-Batterieanwendung verwendet und vermeidet den Schutz der Lithium-Batterie-BMS ohne Kommunikation. Bitte schließen Sie die Einstellung wie folgt ab:

1. Vor der Einstellung müssen Sie die Batterie-BMS-Spezifikation erhalten:

A. Maximale Ladespannung B. Maximaler Ladestrom C. Entladeschutzspannung

1. Stellen Sie den Batterietyp als "LIB" ein.

05	Akku-Typ	Hauptversammlung(Standard)	Überflutet05 Fld
		Benutzerdefiniert	Wenn „Benutzerdefiniert“ ist ausgewählt, Batterie Ladespannung und niedrig Gleichstromabschaltung Stromspannung dürfen Sei Satz hoch In Programm 26, 27 Und 29.
		Lithiumbatterie ohne Kommunikation	Wenn „LIB“ ausgewählt ist, Batterie Standard Wert ist geeignet für Lithium Batterie ohne Kommunikation Batterie Ladespannung und niedrig DC-Abschaltspannung dürfen Seiaufstellen In Programm 26,27 Und 29.

1. Stellen Sie die CV-Spannung als maximale Ladespannung von BMS-0,5 V ein.

26

Bulk-Ladespannung (Lebenslauf Stromspannung)

Wenn selbst definiert ist ausgewählt in Programm 5, dieses Progräufen Sei Satzhoch. Aber der Einstellwert muss mehr sein als oder gleich der Wert von Programm 27. Inkrement von jede klicken Ist 0,1 V. 24 V Modelle : Standard 28,2 V, Einstellung Reichweite Ist aus 24,0 V Zu 30,0 V , 48 V Modelle : Standard 56,4 V, Einstellung Reichweite Ist aus 48,0 V Zu 62,0 V.

1. Stellen Sie die Float-Ladespannung auf die CV-Spannung ein.

27

Erhaltungsladung Stromspannung

Wenn selbst definiert ist ausgewählt in Programm 5, Das Programm dürfen Sei Satz hoch.24 V Modelle Standard Einstellung : 27,0 VEinstellung Reichweite Ist ab 24,0 V Zu Die Wert von Programm 26 48 V Modelle Standard Einstellung : 54,0 VEinstellung Reichweite Ist ab 48,0 V Zu Die Wert von Programm

1. Stellen Sie die niedrige DC-Abschaltspannung auf ≥ Entladeschutzspannung von BMS+2 V ein.

29

NiedrigGleichstromAbschaltspannung

Wenn selbst definiert ist ausgewählt in Programm 5, dieses Programm dürfen Sei Satz hoch. Der Einstellwert muss kleiner sein als der Wert von Programm12.Inkrement von jede klicken beträgt 0,1 V. Niedrig Gleichstrom abgeschnitten Stromspannung Wille Sei behoben zum Einstellwert NEIN egal welcher Prozentsatz der Last ist angeschlossen.24 V Modelle Standard Einstellung : 21,0 VEinstellung Reichweite Ist aus 20,0 VZu 27,0 V 48 V Modelle StandardEinstellung : 42,0 VEinstellung Reichweite Ist aus 40,0 V Zu 54,0 V

1. Stellen Sie den maximalen Ladestrom ein, der kleiner sein muss als der maximale Ladestrom von BMS.

02

Maximale Aufladung current: Zur Konfiguration der Gesamtsumme Ladestrom für Solar- und Nutzen Ladegeräte. ( Max . Lade aktuell = Dienstprogramm Laden aktuell + Solar- Ladestrom)

60A ( Standard )02 60a

Falls ausgewählt, zulässiger Ladestrombereich Wille Sei innerhalb 1 Max . Ladenaktuell von SPEZIFIKATION, Aber Es sollte nicht Sei geringer als der AC-Ladestrom( Programm 11 )

1. Einstellung Stromspannung Punkt zurück Zu Dienstprogramm Quelle Wann Auswahl von „ SBU Priorität " oder " Solar zuerst " in Programm 01. Die

Einstellung Wert muss sein ≥ Niedrig Gleichstrom abgeschnitten Spannung +1V, oder anders Die Wechselrichter Wille haben A Warnung als Batterie Spannung niedrig.

12	Einstellen der Spannung Punktzurück zum Utility Quelle bei Auswahl von „SBU Priorität ” oder “ Solar zuerst ” in Programm 01.	48 V Modelle : 46V ( Standard )Einstellung Reichweite Ist ab 44,0 V Zu 57,2 V für 48 V Modell , Aber der maximale Einstellwert muss sein weniger als der Wert von Programm13.
		24 V Modelle: 23V ( Standard )Einstellung Reichweite Ist ab 22,0 V Zu 28,6 V für 24 V Modell , Aber Der maximale Einstellwert muss sein weniger als der Wert von Programm13.

Bemerkung:

1. Sie sollten die Einstellung besser beenden, ohne den Wechselrichter einzuschalten (nur lass die LCD zeigen, NEIN Ausgabe); 2. Wenn Sie mit der Einstellung fertig sind, starten Sie bitte den Wechselrichter.

Fehlerreferenz Code

Fehler Code	Fehler Ereignis	Symbol An
01	Übertemperatur des Wechselrichters Modul
02	Übertemperatur des DCDC Modul
03	Die Batteriespannung ist zu hoch
04	Übertemperatur der PV Modul
05	Ausgang kurz geschaltet.
06	Ausgangsspannung ist zu hoch .
07	Überlastungszeitüberschreitung
08	Busspannung ist zu hoch
09	Bus weich Start fehlgeschlagen
10	PV über aktuell
11	PV-Überspannung
12	DCDC über aktuell
13	Überstrom oder Anstieg
14	Busspannung ist zu niedrig
15	Wechselrichter defekt (Selbstüberprüfung)
18	Betriebsstrom Versatz ist zu hoch
19	Wechselrichterstrom Versatz ist zu hoch
20	DC/DC-Strom Versatz ist zu hoch
21	PV-Strom Versatz ist zu hoch
22	Ausgangsspannung ist zu niedrig
23	Wechselrichter Negativ Leistung

Warnanzeige

Warnung Code	Warnung Ereignis	Akustischer Alarm	Symbol blinkt
02	Die Temperatur ist zu Hoch	Dreimaliges Piepen alle zweite
04	Niedrig Batterie	Einmaliges Piepen alle zweite
07	Überlast	Signalton einmal jeder 0,5 zweite
10	Ausgangsleistung Leistungsminderung	Zweimal piepen alle 3 Sekunden
14	Lüfter abgewehrt	Keiner
15	PV-Energie Ist niedrig	Zweimal piepen alle 3 Sekunden
19	Lithium Batterie Die Kommunikation ist fehlgeschlagen	Signalton einmal jeder 0,5 zweite
21	Lithium Batterie über aktuell	Keiner
£9	Batterieausgleich	Keiner
bP	Batterie ist nicht verbunden	Keiner

Spezifikationen Tisch 1 Linie Modus Spezifikationen

Wechselrichtermodell	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Wellenform der Eingangsspannung	Sinusförmig (Nutz- oder Generator)
Nominale Eingangsspannung	230 V Wechselspannung
Niedrig Verlustspannung	170 VWechselspannung ±7 V( USV ) 90 VWechselspannung ±7 V(Geräte )
Niedrig Verlust Rücklaufspannung	180 VWechselspannung ±7 V( USV ); 100 VWechselspannung ±7 V(Geräte )
Hoch Verlustspannung	280 V Wechselspannung ±7 V
Hoch Verlust Rücklaufspannung	270 V Wechselspannung ±7 V
Max. AC-Eingangsspannung	300 V Wechselspannung
Nominaleingang Frequenz	50 Hz / 60 Hz ( Auto Erkennung )
Niedrig Verlust Frequenz	40±1 Hz
Niedrig Verlust Zurückkehren Frequenz	42±1 Hz
Hoch Verlust Frequenz	65±1 Hz
Hoch Verlust Zurückkehren Frequenz	63±1 Hz
Kurzschluss am Ausgang Schutz	Batteriebetrieb: Elektronische Schaltungen
Effizienz (Linie Modus)	>95 % ( Bewertet R Belastung , Batterie voll aufgeladen )
Übertragungszeit	10 ms typisch ( USV );20 ms typisch ( Haushaltsgeräte )
Ausgabe Leistungsreduzierung:Wenn die AC-Eingangsspannung abfällt Zu 95 V oder 170 V abhängig An Modelle , die Die Ausgangsleistung wird reduziert werden.

Tabelle 2 Wechselrichter Modusspezifikationen

Wechselrichtermodell	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
Nennleistung Leistung	1,5KVA1,5KW	2,5KVA2,5KW	3,5KVA3,5KW	5,5KVA5,5KW	6,2KVA6,2KW
Wellenform derAusgangsspannung	Reiner Sinus Welle
AusgangsspannungVerordnung	230 V Wechselspannung ± 5 %
Ausgabe Frequenz	50 Hz oder 60 Hz
Gipfel Effizienz	94 %
Überspannungskapazität	2* bewertet Leistung für 5 Sekunden
Nominal DC-Eingangsspannung	24 VDC			48 V Gleichstrom
Kaltstartspannung	23,0 V Gleichstrom			46,0 V Gleichstrom
Niedrig DC-WarnspannungNur für die Hauptversammlun und Floh- Datierung@ laden < 20%@ 20 % ≤ laden < 50% @ laden ≥ 50 %	22,0 VGleichstrom21,4 VGleichstrom20,2 VGleichstrom			44,0 VGleichstrom42,8 VGleichstrom40,4 VGleichstrom
Niedrig DC-WarnungZurückkehrenStromspannungNur für die Hauptversammlun und Floh- Datierung@ laden < 20%@ 20 % ≤ laden < 50% @ laden ≥ 50 %	23,0 VGleichstrom22,4 VGleichstrom21,2 VGleichstrom			46,0 VGleichstrom44,8 VGleichstrom42,4 VGleichstrom
Niedrig DC-AbschaltspannungNur für die Hauptversammlun und Floh- Datierung@ laden < 20%@ 20 % ≤ laden < 50% @ laden ≥ 50 %	21,0 VGleichspannung20,4 VGleichspannung19,2 VGleichstrom			42,0 VGleichstrom40,8 VGleichstrom38,4 VGleichstrom

Tabelle 3 Lademodus Spezifikationen

Aufladen mit Versorgungsleistungen Modus
Wechselrichtermodell		1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA
Maximales LadenAktuell ( PV + Wechselstrom )(@ VI /P =230 V Wechselspannung)		60 Amp	100 Amp	100 Amp	100 Amp
Maximales LadenAktuell ( AC )(@ VI /P =230 V Wechselspannung)		60 Amp	80 Amp
SchüttgutLaden Stromspannung	ÜberflutetBatterie	29,2 V Gleichstrom			58,4 V Gleichstrom
	Hauptversammlung/ GelBatterie	28,2 V Gleichstrom			56,4 V Gleichstrom
Erhaltungsladespannung		27 V Gleichstrom			54 VDC
Überladung Schutz		32 V Gleichstrom			63 V Gleichstrom
Ladealgorithmus		3. Schritt

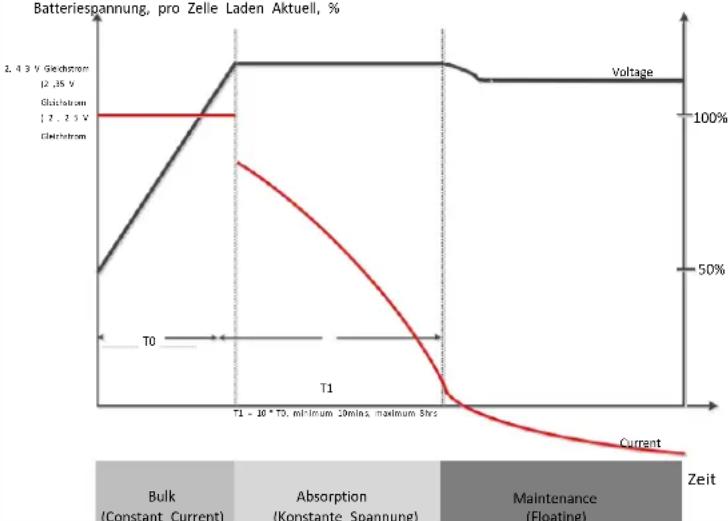

Ladekurve
Solar Eingang
Wechselrichtermodell		1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA
Bewertet Leistung		2000 W	3000 W	4000 W	5500 W
Max. Offener Stromkreis des PV- Arrays Stromspannung		500 V Gleichstrom
PV-Anlage MPPT-Spannung Reichweite		60 VDC ~ 500 VDC
Max. Eingang Aktuell		15A	15A	15A	18A
Max. Ladestrom (PV		60A	100A	100A	100A

Tabelle 4 Allgerpeines S Effekionen

Wechselrichtermodell	1,5 KVA	2,5 KVA	3,5 KVA	5,5 KVA	6,2 KVA
BetriebstemperaturReichweite	-10°C Zu 55°C
Lagertemperatur	-15°C~ 60°C
Luftfeuchtigkeit	5 % bis 95 % Relativ Luftfeuchtigkeit ( nicht kondensiere)
Abmessungen (T*B*H),mm	358 x 295 x 105			438x295x105
Nettogewicht, kg	5.8	6,0	6.2	8.2	8.7

FEHLERBEHEBUNG

Problem	LCD/LED/Summer	Erläuterung / Mögliche Ursache	Was zu Tun
Gerät schaltet ab runter automatisch beim Start Verfahren.	LCD/LEDs und Summer Wille Sei aktiv für 3 Sekunden und dann komplett aus.	Die Batteriespannung Ist zu niedri	1. Aufladen Batterie .2. Ersetzen Batterie .
NEIN Reaktion nach dem Einschalten An .	NEIN Anzeige.	1. Die Batterie Stromspannung Ist weit zu niedrig .2. Batteriepolarität Ist verbunden umgedreht.	1. Prüfen Wenn Batterien Und die Verkabelung ist gut angeschlossen.2. Aufladen Batterie .3. Ersetzen Batterie .
Netz vorhanden Abe Die Einheit funktioniert In Batterie Modus.	Eingangsspannung Ist angezeigt als 0 auf der LCD und Grün LED Ist blinkt.	Eingangsschutz ist ausgelöst	Überprüfen Sie, ob der AC-Unterbrecher Ist gestolpert und AC-Verkabelung ist verbundenAlso.
	Grün LED blinkt.	Unzureichende Qualität des Wechselstroms. (Ufer oder Generator)	1. Prüfen Wenn Klimaanlage Drähte Sind zu dünn und / oder zu lang .2. Prüfen Wenn Generator (enn angewendet) funktioniert Also oder Wenn Eingangsspannungsbereich Einstellung Ist richtig. (USV→Gerät)
	Grün LED blinkt.	Set „Solar Zuerst" als Die Priorität der Ausgabequelle.	Ausgabequelle ändern Priorität Zu Der Nutzen steht an erster Stelle.
Wenn das Einheit Is eingeschaltet, intern Relais ist eingeschaltet und aus.	LCD Anzeige Und LEDs blinken	Batterie ist getrennt.	Überprüfen Sie, ob Batteriekabel Sind gut verbunden.
Summer Pieptöne kontinuierlich und Rot LED Ist An .	Fehler Code 07	Überlastungsfehler. Der Wechselrichter ist Überlastung 110 % und Zeit Ist hoch .	Reduzieren Sie die laden von einige ausschalten Ausrüstung.
	Fehler Code 05	Ausgang kurz geschaltet.	Überprüfen Sie, ob die Verkabelung ist verbunden gut und Entfernen Sie abnormale laden.
	Fehler Code 02	Innentemperatur des Wechselrichters Komponente Ist über 100°C.	Überprüfen Sie, ob der Luftstrom von Die Einheit ist abgewehrt oder ob die Umgebungstemperatur Ist zu hoch .
	Fehler Code 03	Batterie ist zu viel berechnet.	Zurück zu Reparaturzentrum.
		Die Batteriespannung ist zu hoch.	Überprüfen Sie, ob Spezifikation und Menge von Batterien sind treffen Anforderungen.
	Fehler Code 22.06.	Ausgang anormal (Wechselrichterspannung unten als 190 V Wechselspannung oder Ist höher als 260 V Wechselspannung )	1. Reduzieren Die Anschlussleistung .2. Zurückkehren Zu reparierer Center
	Fehler Code 08.09.15	Interne Komponenten sind ausgefallen.	Zurück zu Reparaturzentrum.

Fehler Code 13	Überstrom oder Spannungsspitzen.	Neustart Die Einheit, wenn Die Fehler passiert nochmal, bitte zurück Zu Reparaturzentrum.
Fehler Code 14	Bus Stromspannung Ist zu niedrig
Ein anderer Fehlercode		Wenn die Drähte verbunden na, bitte zurück zu reparieren Center.

W-lan Stecker Pro Quick Installation Guide

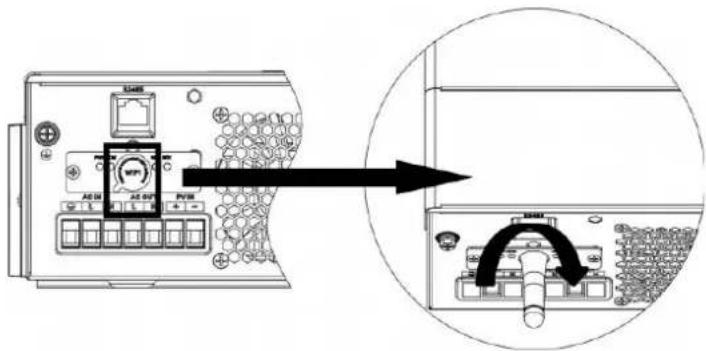

1. Schematische Darstellung der Entfernung und Installation der drahtlosen Antenne

1.2 Datenlogger hinzufügen

① Melden Sie sich beim Konto an und klicken Sie auf den Datenlogger Tippen Sie auf die Schaltfläche" +" oben rechts

Ecke der Dataloader-Seite

② Geben Sie gemäß den Eingabeaufforderungen die Informationen zum Abschluss des Datenloggers ein.

Die PN-Nummer befindet sich neben dem Etikett des Maschinengeräts. (Anfängliches Passwort: 12345678)

2.1 Laden Sie die App herunter

(1) Scannen Sie den QR-Code und laden Sie die App herunter (iPhone App Store; und Android-Telefon). (2) Öffnen Sie die APP, klicken Sie auf die Schaltfläche "Registrierung" und wählen Sie "Mobiltelefon-Registrierung" oder "E-Mail-Registrierung". (3) Schalten Sie Bluetooth oder WLAN ein, falls erforderlich.

2.2 Bluetooth mit dem digitalen Kollektor verbinden

(1) Klicken Sie auf die "Toolbox" und wählen Sie "BLE Netzwerk" oder "Wi-Fi Netzwerk" wie erforderlich.

(2) Wenn Sie das Bluetooth-Verteilungsnetzwerk wählen, werden Sie automatisch nach Geräten in der Nähe suchen.

Suchen Sie auf der Seite "Bluetooth Pairing" die PN, die dem digitalen Kollektor entspricht, und verbinden Sie sich.

3.3 Vernetzungseinstellungen

(1) Wählen Sie das entsprechende 2,4G WiFi gemäß den Eingabeaufforderungen aus, füllen Sie das Passwort aus und klicken Sie auf "Start", um die Verbindung zum Netzwerk herzustellen. Eingabeaufforderung auf der Referenz-App-Seite des WiFi-Verteilungsnetzwerks.

Importiert nach Australien: SIHAO PTY LTD, 1 ROKEVA STRASSE, WOHNUNG NSW 2122, Australien

Importiert in die Vereinigten Staaten: Sanven Technology GmbH, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-crossstu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main.

UK

REP

Technischer Support und E-Garantie-Zertifikat www.vevor.com/Unterstützung

VEVOR®

TOUGH TOOLS, HALF PRICE
