BEDIENUNGSANLEITUNG EM5500-48L Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

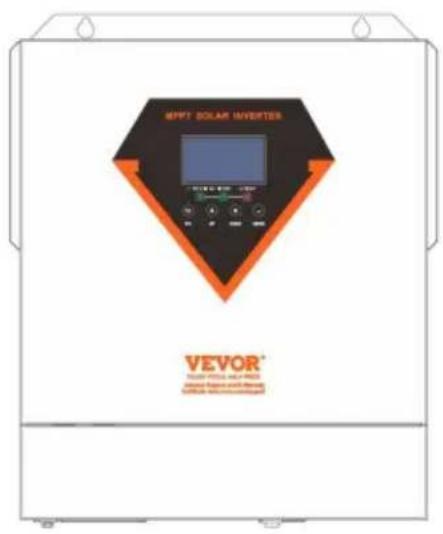

HYBRID-SOLAR

Wechselrichter/Ladegerät

MODELL: EML3500-24L/EM5500-48L

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

WARNUNG: STROMSCHLAGGEFAHR Das Produkt wird in Kombination

mit einer permanenten Energiequelle (Batterie) verwendet. Auch wenn das Gerät ausgeschaltet ist, kann an den Eingangs- und/oder Ausgangsklemmen eine gefährliche elektrische Spannung auftreten. Schalten Sie immer die Wechselstromversorgung aus und trennen Sie die Batterie ab, bevor Sie Wartungsarbeiten durchführen.

Das Produkt enthält keine internen Teile, die vom Benutzer gewartet werden können. Entfernen Sie die Frontplatte nicht und nehmen Sie das Produkt erst in Betrieb, wenn alle Platten montiert sind. Alle Wartungsarbeiten sollten von qualifiziertem Personal durchgeführt werden.

Verwenden Sie das Produkt niemals an Orten, an denen es zu Gas- oder Staubexplosionen kommen könnte Um sicherzustellen, dass die Batterie für dieses Produkt geeignet ist, beachten Sie die Angaben des Batterieherstellers. Die Sicherheitshinweise des Batterieherstellers sind unbedingt zu beachten.

WARNUNG: Heben Sie keine schweren Gegenstände ohne Hilfe.

Installation

Lesen Sie die Installationsanweisungen, bevor Sie mit den Installationsarbeiten beginnen.

Dieses Produkt ist ein Gerät der Sicherheitsklasse I (aus Sicherheitsgründen mit Erdungsklemme ausgestattet).

Seine AC-Eingangs- und/oder Ausgangsklemmen müssen aus Sicherheitsgründen unterbrechungsfrei geerdet sein. Ein zusätzlicher Erdungspunkt befindet sich an der Außenseite des Produkts. Wenn davon auszugehen ist, dass der Erdungsschutz beschädigt ist, sollte das Produkt außer Betrieb genommen werden.

Der Betrieb muss sichergestellt und gegen unbeabsichtigte Wiederinbetriebnahme gesichert sein. Wenden Sie sich an qualifiziertes Wartungspersonal.

Stellen Sie sicher, dass die Anschlusskabel mit Sicherungen und Schutzschaltern versehen sind.

Ersetzen Sie niemals eine Schutzeinrichtung durch eine Komponente einer anderen

Typ. Das richtige Teil finden Sie im Handbuch.

Prüfen Sie vor dem Einschalten, ob die vorhandene Spannungsquelle den Konfigurationseinstellungen des Produkts entspricht, wie in der Handbuch.

Stellen Sie sicher, dass die Geräte unter den richtigen Betriebsbedingungen eingesetzt werden.

Betreiben Sie es niemals in einer nassen oder staubigen Umgebung.

Sorgen Sie dafür, dass rund um das Produkt immer ausreichend Freiraum vorhanden ist für Belüftung und stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind.

Installieren Sie das Produkt in einer hitzegeschützten Umgebung. Stellen Sie daher sicher, dass sind keine Chemikalien, Kunststoffteile, Vorhänge oder andere Textilien usw. im unmittelbarer Nähe des Gerätes.

Transport und Lagerung

Stellen Sie bei Lagerung oder Transport des Produkts sicher, dass die Netzversorgung und die Batteriekabel sind abgeklemmt.

Für Transportschäden wird keine Haftung übernommen, wenn das Gerät nicht in der Originalverpackung transportiert.

Lagern Sie das Produkt trocken; die Lagertemperatur sollte

Bereich von -10^ bis 50^ .

Informationen zu Transport, Lagerung, Laden, Nachladen und Entsorgung der Batterie finden Sie im Handbuch des Batterieherstellers.

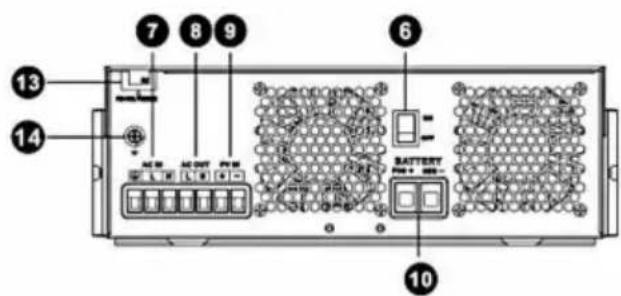

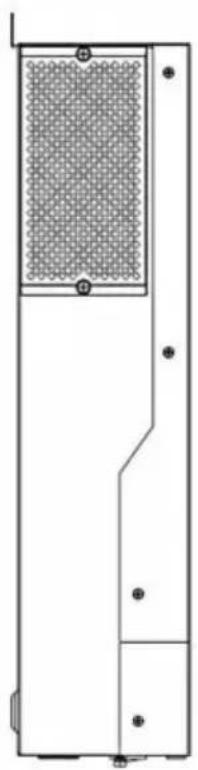

PRODUKTÜBERSICHT

Ladeanzeige 4. Fehleranzeige

1. Funktionstasten
2. Ein-/Ausschalter
3. AC-Eingang
4. AC-Ausgang 9.

PV-Eingang 10.

Batterieeingang 11.

RS232-Kommunikationsanschluss 12.

RS485-Kommunikationsanschluss 13.

Kabelausgangsöffnung

1. Erdung

1. Auspacken und Überprüfen Bitte

überprüfen Sie das Gerät vor der Installation. Stellen Sie sicher, dass nichts im Paket beschädigt ist. Sie sollten die folgenden Artikel im Paket erhalten haben: Das Gerät x 1

Benutzerhandbuch x 1

1. Vorbereitung:

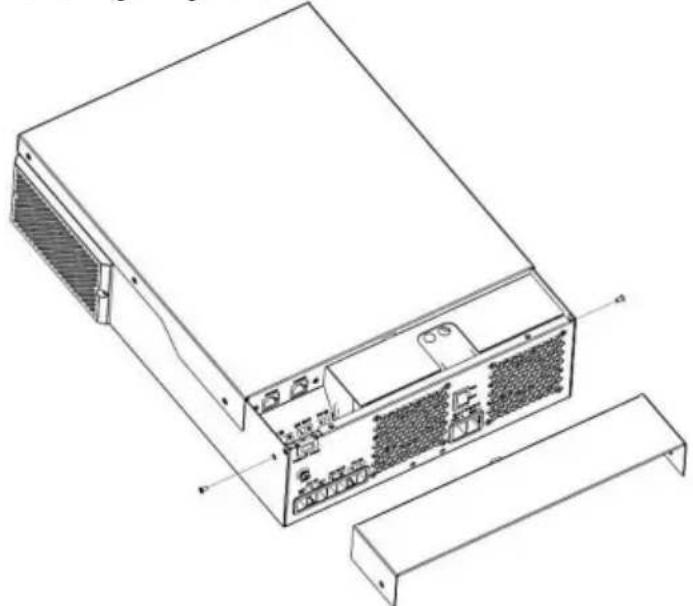

Bevor Sie alle Kabel anschließen, nehmen Sie bitte die untere Abdeckung ab, indem Sie die beiden Schrauben wie unten gezeigt entfernen.

Beachten Sie vor der Auswahl des Installationsorts die folgenden Punkte: Montieren Sie den Wechselrichter nicht auf brennbaren Baumaterialien.

ÿ Auf einer festen Oberfläche montieren

ÿ Installieren Sie diesen Wechselrichter auf Augenhöhe, damit das LCD-Display immer lesen.

Um einen optimalen Betrieb zu gewährleisten, sollte die Umgebungstemperatur zwischen 0°C und 55°C liegen.

ÿ Die empfohlene Montageposition ist an der Wand zu befestigen vertikal.

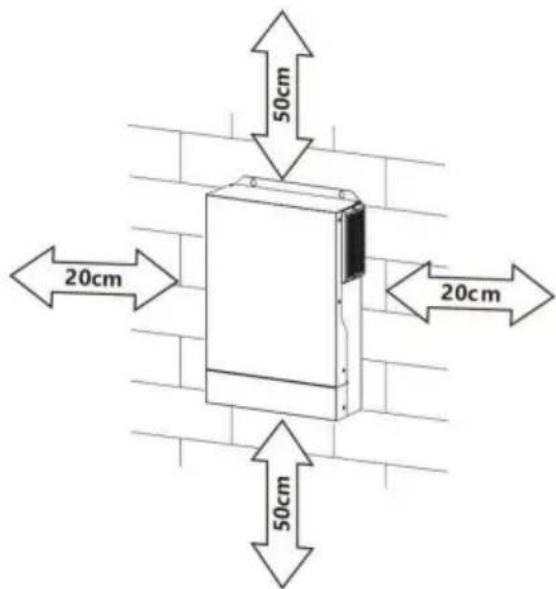

y Achten Sie darauf, andere Gegenstände und Oberflächen wie in der rechten Abbildung gezeigt auszurichten, um eine ausreichende Wärmeableitung zu gewährleisten und genügend Platz zum Entfernen von Kabeln zu haben.

50cm 20cm 20cm 50cm

GEEIGNET FÜR DIE MONTAGE AUF BETON ODER ANDEREN NUR NICHT BRENNBARE OBERFLÄCHEN.

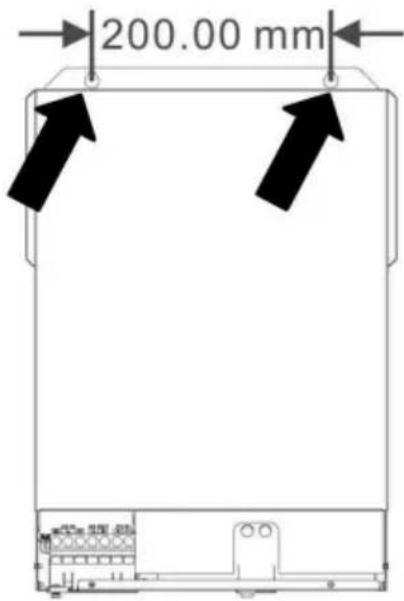

Installieren Sie das Gerät durch Anziehen von drei Schrauben. Es wird empfohlen, M4 oder M5-Schrauben.

200.00 mm

4. Batterieanschluss

ACHTUNG: Aus Sicherheitsgründen und um die Vorschriften einzuhalten, ist es erforderlich, einen separaten DC-Überstromschutz oder eine Trennvorrichtung zwischen Batterie und Wechselrichter zu installieren. In manchen Anwendungen ist die Installation einer Trennvorrichtung möglicherweise nicht erforderlich, jedoch ist die Installation eines Überstromschutzes dennoch erforderlich. Die erforderliche Sicherungs- oder Leistungsschaltergröße entnehmen Sie bitte der typischen Stromstärke in der folgenden Tabelle.

WARNUNG! Die gesamte Verkabelung muss von einem qualifizierten Personal.

WARNUNG! Es ist sehr wichtig für die Systemsicherheit und Effizienter Betrieb durch Verwendung geeigneter Kabel für die Batterie Verbindung. Um das Verletzungsrisiko zu verringern, verwenden Sie bitte die richtige empfohlene Kabel-, Abisolierlänge (L2) und Verzinnungslänge (L1) wie unten.

Stripping Length:

ÿ Empfohlene Batteriekabel-, Abisolierlänge (L2) und Verzinnungslänge Länge (L1):

Model	Maximum Amperage	Battery capacity	Wire Size	Cable mm^2	L1 (mm)	L 2 (mm)	Torque value
3.5KVA	137A	100AH	2AWG	38	3	18	2~3 Nm
5.5KVA/6.2KVA	137A	200AH	2AWG	38	3	18	2~3 Nm

Befolgen Sie die nachstehenden Schritte, um die Batterieverbindung herzustellen:

1. Isolierhülse 18 mm für Plus- und Minuskabel entfernen

basierend auf der empfohlenen Abisolierlänge.

1. Schließen Sie alle Akkus wie erforderlich an. Es wird empfohlen,

empfohlene Batteriekapazität.

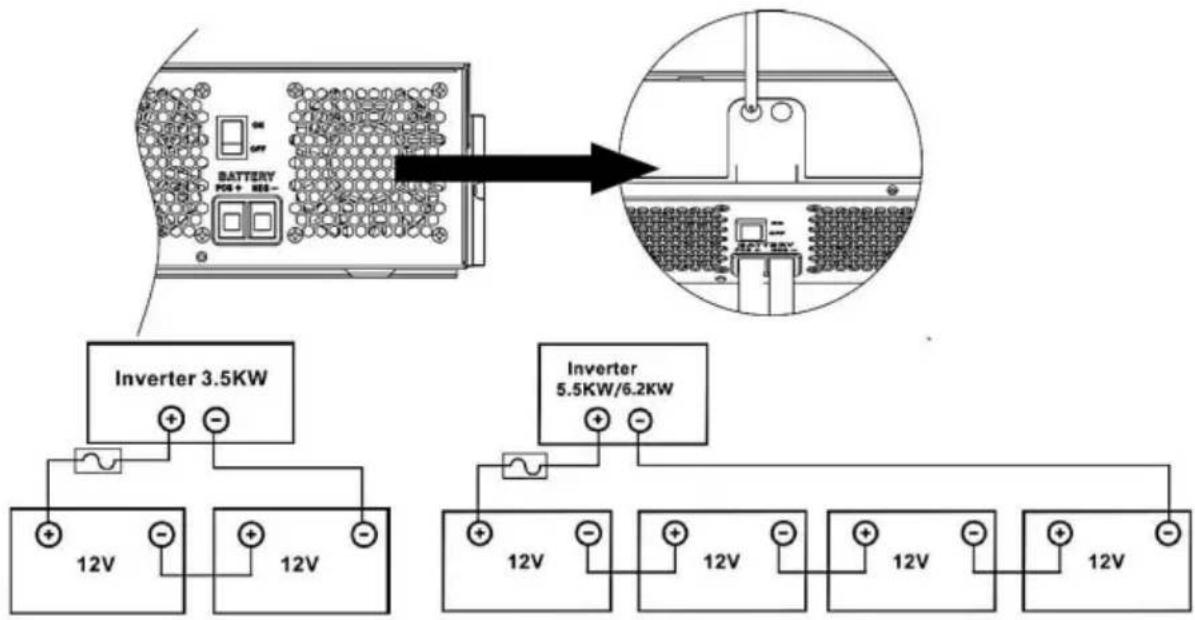

1. Stecken Sie das Batteriekabel flach in den Batterieanschluss des Wechselrichters und Stellen Sie sicher, dass die Schrauben mit einem Drehmoment von 2-3 Nm angezogen sind. sowohl die Batterie als auch der Wechselrichter/Ladegerät richtig angeschlossen sind und die Batterie Kabel sind fest mit dem Batterieanschluss verschraubt.

BATTERY POS+ REE- Inverter 3.5KW Inverter 5.5KW/6.2KW 12V 12V 12V 12V 12V

WARNUNG: Stromschlaggefahr

Die Installation muss mit Sorgfalt durchgeführt werden, da die Batterie Spannung in Reihe.

ACHTUNG!! Legen Sie keine Gegenstände zwischen die flache Seite des Wechselrichteranschluss Andernfalls kann es zur Überhitzung kommen.

ACHTUNG!! Tragen Sie keine Antioxidantien auf die

Klemmen, bevor die Klemmen fest verbunden werden.

ACHTUNG!! Vor dem endgültigen DC-Anschluss oder dem Schließen DC-Unterbrecher/Trennschalter, stellen Sie sicher, dass Plus (+) Angeschlossen an Plus (+) und Minus (-) müssen angeschlossen sein auf negativ (-).

5. AC-Eingangs-/Ausgangsanschluss

ACHTUNG!! Bevor Sie das Gerät an eine Wechselstromquelle anschließen, installieren Sie bitte ein separater AC-Unterbrecher zwischen Wechselrichter und AC-Eingangsstromquelle.

sorgt dafür, dass der Wechselrichter während der Wartung sicher getrennt werden kann und vollständig vor Überstrom des AC-Eingangs geschützt. Die empfohlene Spezifikation des AC-Leistungsschalters beträgt 50 A.

ACHTUNG!! Es gibt zwei Klemmenblöcke mit den Markierungen „IN“ und „OUT“.

Bitte schließen Sie die Eingangs- und Ausgangsanschlüsse NICHT falsch an.

WARNUNG! Die gesamte Verkabelung muss von qualifiziertem Personal durchgeführt werden.

WARNUNG! Für die Sicherheit und den effizienten Betrieb des Systems ist es sehr wichtig,

Verwenden Sie für den AC-Eingangsanschluss ein geeignetes Kabel. Um das Verletzungsrisiko zu verringern, verwenden Sie bitte die unten empfohlene Kabelgröße.

Empfohlener Kabelbedarf für Wechselstromleitungen

Model	Gauge	Torque Value
3.5KVA	10AWG	1.4~ 1.6Nm
5.5KVA/6.2KVA	8 AWG	1.4~ 1.6Nm

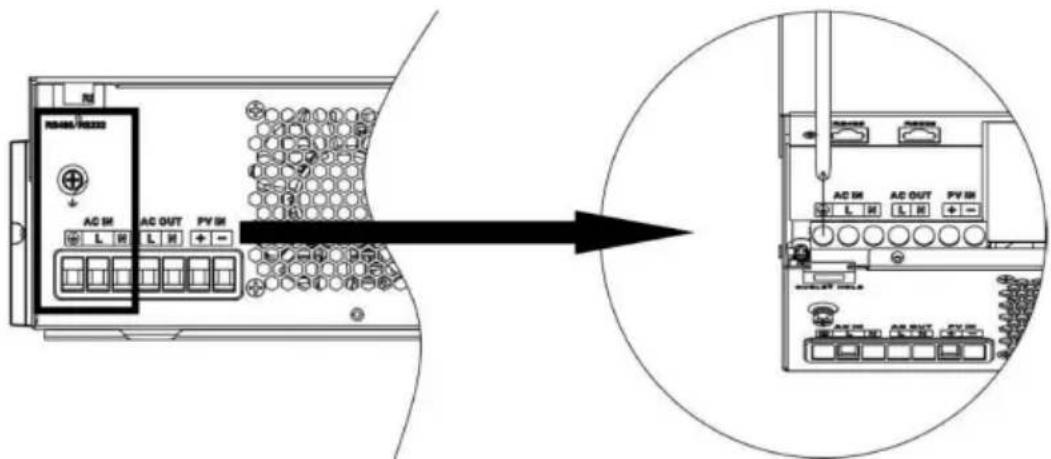

Befolgen Sie die nachstehenden Schritte, um die AC-Eingangs-/Ausgangsverbindung herzustellen:

1. Bevor Sie den AC-Eingang/Ausgang anschließen, öffnen Sie unbedingt den DC Schutzschalter bzw. Trennschalter.

2. Isolierhülse 10mm für sechs Leiter entfernen. Und kürzen

Phase L und Neutralleiter N 3mm.

1. Stecken Sie die AC-Eingangskabel entsprechend der auf dem Klemmenblock angegebenen Polarität ein.

und ziehen Sie die Klemmschrauben fest. Schließen Sie unbedingt den PE-Schutzleiter an

Dirigent ( )Erste.

ÿErde (gelb-grün) LÿLeitung (braun oder schwarz) NÿNeutral (blau)

AC IN L H L H AC OUT PV IN 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

WARNUNG:

Stellen Sie sicher, dass die Wechselstromquelle getrennt ist, bevor versuchen, es fest mit dem Gerät zu verdrahten.

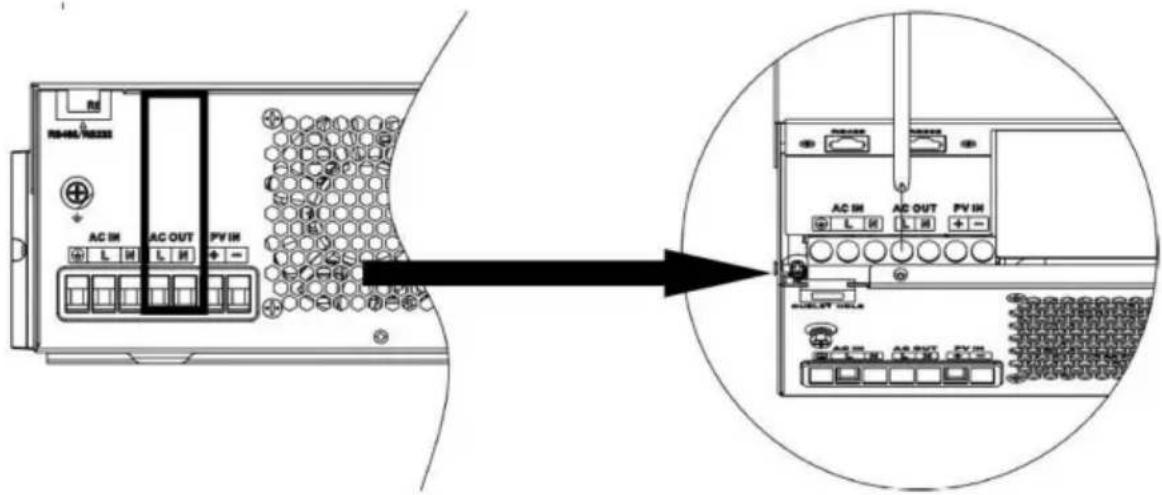

1. Stecken Sie dann die AC-Ausgangskabel gemäß der auf dem

Klemmenblock und ziehen Sie die Klemmenschrauben fest. Schließen Sie unbedingt PE an

Schutzleiter () zuerst.

ÿMasse (gelb-grün)

LÿLINE (braun oder schwarz)

NÿNeutral (blau)

1. Stellen Sie sicher, dass die Kabel fest angeschlossen sind.

ACHTUNG: Wichtig

Achten Sie darauf, die AC-Leitungen mit der richtigen Polarität anzuschließen. Wenn L- und N-Leitungen Wenn diese falsch angeschlossen werden, kann es zu einem Kurzschluss kommen. Wechselrichter werden im Parallelbetrieb betrieben.

ACHTUNG: Geräte wie Klimaanlagen benötigen mindestens 2\~3

Minuten, um neu zu starten, weil es erforderlich ist, genügend Zeit zum Ausgleich zu haben Kältemittelgas in Kreisläufen. Wenn ein Stromausfall auftritt und erholt sich in kurzer Zeit, es wird Schäden an Ihrem angeschlossenen Geräte. Um diese Art von Schäden zu vermeiden, überprüfen Sie bitte die Hersteller der Klimaanlage, wenn sie mit einer Zeitverzögerungsfunktion ausgestattet ist, bevor Installation. Andernfalls wird dieser Wechselrichter/Ladegerät einen Überlastungsfehler auslösen und unterbrechen Sie die Ausgabe, um Ihr Gerät zu schützen, aber manchmal verursacht es immer noch interne Schäden an der Klimaanlage.

6.PV-Anschluss

ACHTUNG: Vor dem Anschluss an PV-Module installieren Sie bitte separat einen

DC-Trennschalter zwischen Wechselrichter und PV-Modulen.

WARNUNG! Die gesamte Verkabelung muss von qualifiziertem Personal durchgeführt werden.

WARNUNG! Für die Sicherheit und den effizienten Betrieb des Systems ist es sehr wichtig,

Verwenden Sie für den Anschluss des PV-Moduls ein geeignetes Kabel. Um das Verletzungsrisiko zu verringern, verwenden Sie bitte die unten empfohlene Kabelgröße.

Model	Typical Amperage	Cable Size	Torque
3.5KVA (PVmax=160V)	40A	8 AWG	1.4~1.6 Nm
3.5KVA	15A	12 AWG	1.4~1.6 Nm
5.5KVA	18A	12 AWG	1.4~1.6 Nm
6.2KVA	27A	12 AWG	1.4~1.6 Nm

Auswahl des PV-Moduls:

Beachten Sie bei der Auswahl geeigneter PV-Module bitte Folgendes:

Parameter:

ÿ Leerlaufspannung (Voc) der PV-Module überschreitet nicht die max. PV-Anlage

Leerlaufspannung des Wechselrichters.

ÿ Die Leerlaufspannung (Voc) von PV-Modulen sollte höher sein als die minimale Batteriespannung.

Solar Charging Mode
INVERTER MODEL		5.5KVA	6.2KVA	3.5KVA(PVmax=160V)
Max. PV Array Open Circuit Voltage	500DC			160VDC
PV Array MPPT Voltage Range	60VDC~500VDC			30-160V
Max. PV INPUT CURRENT	15A	18A	27A	50A

Nehmen wir als Beispiel das 450Wp und 550Wp PV-Modul. Nach der Betrachtung über den beiden Parametern sind die empfohlenen Modulkonfigurationen aufgeführt in der Tabelle unten.

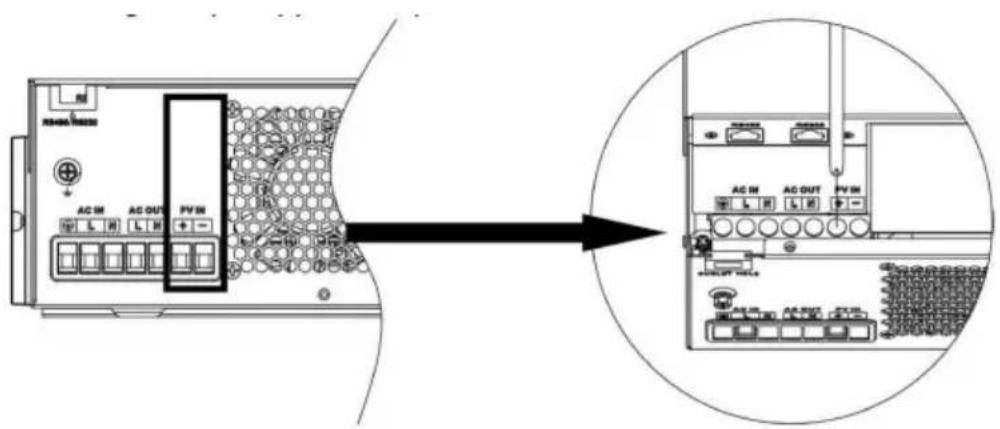

Kabelanschluss des PV-Moduls:

Befolgen Sie zur Implementierung die nachstehenden Schritte. Anschluss PV-Module:

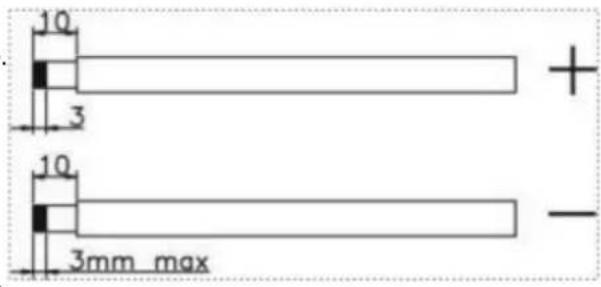

ÿ Isolierhülse 10 mm entfernen für

Plus- und Minusleiter. ä Prüfen Sie die korrekte Polarität des Verbindungskabels von PV-

10 3 + 10 3mm max -

Modulen und PV-Eingangssteckern. Verbinden Sie dann den Pluspol (+) des

Verbindungskabels mit dem Pluspol (+) des PV-Eingangssteckers. Verbinden Sie den Minuspol (-) des Verbindungskabels mit dem Minuspol (-) des PV-Eingangssteckers.

ÿ Stellen Sie sicher, dass die Kabel fest angeschlossen sind.

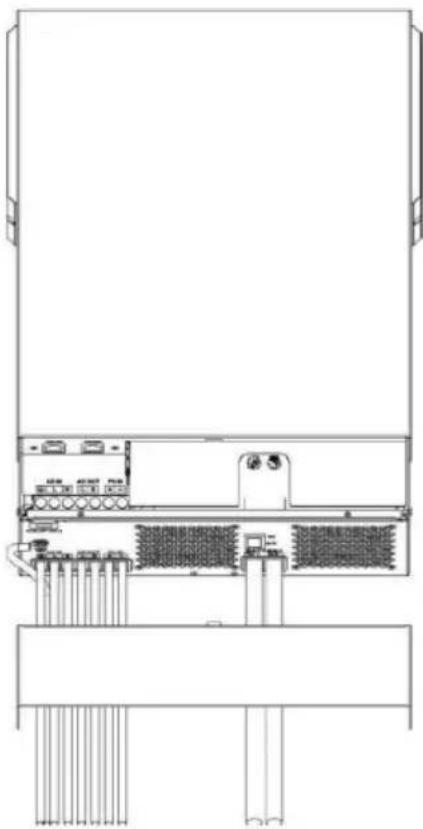

7. Endmontage: Nachdem

Sie alle Kabel angeschlossen haben, setzen Sie die untere

Abdeckung wieder auf, indem Sie die beiden Schrauben wie unten gezeigt festziehen.

Sobald das Gerät ordnungsgemäß installiert und die Batterien richtig angeschlossen sind, drücken Sie einfach den Ein-/Ausschalter (auf dem Knopf des Gehäuses), um das Gerät einzuschalten.

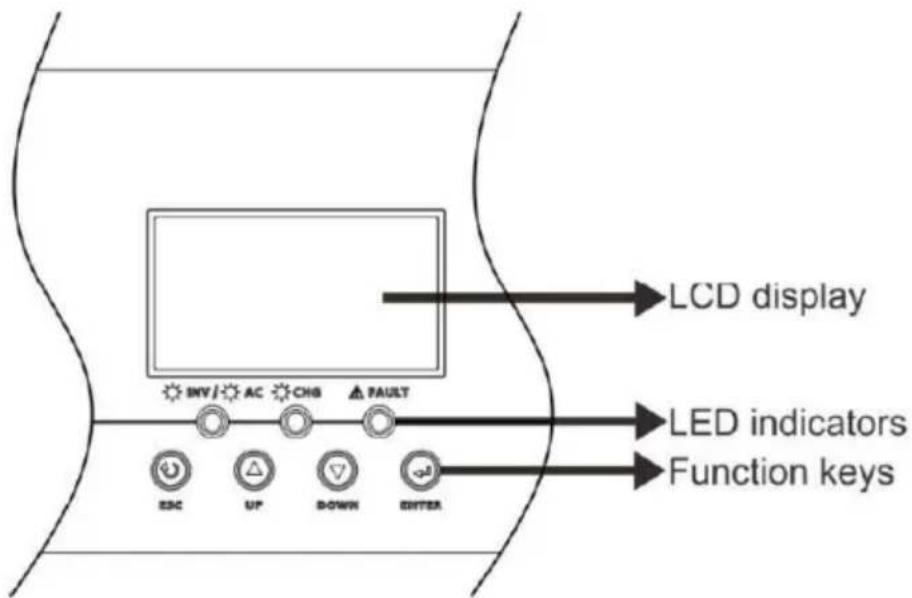

2. Bedien- und Anzeigefeld Das Bedien-

und Anzeigefeld, das in der folgenden Tabelle dargestellt ist, befindet sich auf der Vorderseite des Wechselrichters. Es umfasst drei Anzeigen, vier Funktionstasten und ein LCD-Display, das den Betriebsstatus und Informationen zur Eingangs-/Ausgangsleistung anzeigt.

Nach dem Drücken und Halten der ENTER-Taste für 3 Sekunden wechselt das Gerät in den

Einstellungsmodus. Drücken Sie die Tasten „UP“ oder „DOWN“, um Einstellungsprogramme auszuwählen.

Drücken Sie dann die Taste „ENTER“, um die Auswahl zu bestätigen, oder die Taste ESC, um den Modus zu verla

Programme einstellen:

Programm	Beschreibung	Wählbare Option
01	AusgabequellePriorität: Zum KonfigurierenLastleistungQuellenpriorität	Solar zuerst	Solarenergie liefert Strom für die Lasten mit höchster Priorität.Wenn die Sonnenenergie nicht ausreicht, um alle angeschlossenen Verbraucher mit Strom versorgen, Batterieenergie versorgt die Lasten gleichzeitig.Das Versorgungsunternehmen versorgt die lädt nur, wenn eine Bedingung tritt ein: - Solarenergie ist nicht verfügbar- Die Batteriespannung fällt auf Unterspannungswarnung oder die Sollwert im Programm 12.
		Dienstprogramm zuerst (Standard)	Das Versorgungsunternehmen wird die Lasten als erste Priorität.Solar- und Batterieenergie werdenVersorgen Sie die Verbraucher nur dann mit Strom, wenn die Netzstromversorgung nicht verfügbar.
		SBU-Priorität	Solarenergie liefert Strom für die Lasten mit höchster Priorität.Wenn die Sonnenenergie nicht ausreicht, um alle angeschlossenen Verbraucher mit Strom versorgen, Batterieenergie versorgt an die Lasten gleichzeitig.Das Versorgungsunternehmen versorgt die lädt nur bei Batteriespannung fällt entweder auf niedrigen Warnwert Spannung oder der Einstellpunkt in Programm 12.
		SUB-Priorität	Solarenergie wird zuerst geladen und Dann wird die Stromversorgung zu den Lasten hergestellt.Wenn die Sonnenenergie nicht ausreicht, um alle angeschlossenen Lasten mit Strom versorgen, Netzstrom liefert Strom an die Lasten gleichzeitig.Hinweis: SUB-Priorität gilt nur für das Modell PVmax=500 VDC.
02	Maximale Aufladung current: Konfigurieren Gesamtladestrom für Solar- und Energieversorger Ladegeräte. (Max. Ladezeit Strom = Nutzen Ladestrom + Solaraufladung aktuell)	60A (Standard)	Wenn ausgewählt, akzeptables Laden Der aktuelle Bereich reicht vom Max. AC-Ladestrom bis Max. Ladestrom von SPEC, aber es sollte nicht weniger als die AC sein Ladestrom (Programm 11)
03	AC-EingangsspannungReichweite	Geräte (Standard)	Wenn ausgewählt, liegt der akzeptable AC-Eingangsspannungsbereich innerhalb 90-280 V Wechselstrom.
		UPS	Wenn ausgewählt, liegt der akzeptable AC-Eingangsspannungsbereich zwischen 170 und 280 VAC.
		Generator	Wenn ausgewählt, liegt der zulässige AC-Eingangsspannungsbereich zwischen 170 und 280 VAC und ist kompatibel mit Generatoren.Hinweis: Da Generatoren instabil, möglicherweise die Ausgabe von Der Wechselrichter wird ebenfalls instabil.
05	Akku-Typ	Hauptversammlung (Standard)	ÜberflutetOS FLD
		Benutzerdefiniert	Bei Auswahl von „Benutzerdefiniert“ werden die Ladespannung und die niedrige DC-Abschaltspannung einstellbar im Programm 26, 27 und 29.

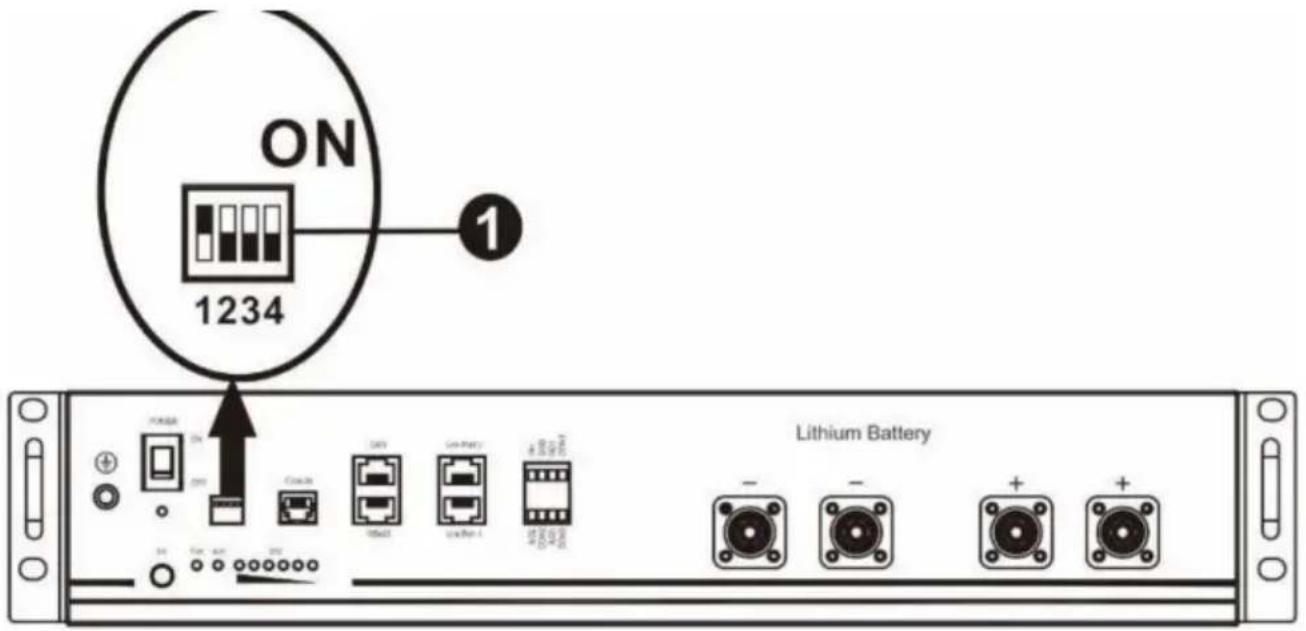

		NS 113US LI4	Unterstützung PYLON US2000 Protokoll 3.5 Version
			Standardkommunikation Protokoll vom Wechselrichter-Lieferanten
06	Automatischer Neustart wenn Überlastung tritt auf	i in ! 42	Neustart aktivieren (Standard)OS LFE
07	Automatischer Neustart wenn Übertemperatur tritt auf	Neustart deaktivieren	Neustart aktivieren (Standard)
08	Ausgangsspannung	220 V	230 V (Standard)
		240 V
09	Ausgangsfrequenz	50 Hz (Standard)	60 Hz
10	Auto-Bypass Bei Auswahl„auto“, wenn die Netzspannung normal ist, wird es automatisch Bypass, auch wenn die Schalter ist aus.	manuell (Standard)	Auto
11	Maximaler Nutzen Ladestrom	30A (Standard)Wenn ausgewählt, liegt der zulässige Ladestrombereich innerhalb von 2-Max. AC-Ladestrom von SPEC.
12	Spannungspunkt einstellen zurück zur Versorgungsquelle bei Auswahl von „SBU Priorität“ oder „Solar zuerst“ im Programm 01.	48V Modelle:46 V (Standard)	Der Einstellbereich reicht von 44,0 V bis 57,2 V für 48-V-Modell, aber der maximale Einstellwert muss niedriger sein als der Wert von Programm13.
		24-V-Modelle:23 V (Standard)	Der Einstellbereich reicht von 22,0V bis 28,6 V für 24-V-Modell, aber der maximale Einstellwert muss kleiner sein als der Wert von Programm13.
13	Spannungspunkt einstellenzurück zum AkkubetriebWannAuswahl von „SBUPriorität“ oder „Solar zuerst“ im Programm01.	Akku vollständig aufgeladen(Standard)	48V Modelle:Der Einstellbereich reicht von 48V bis voll (der Wert von program26-0.4V), aber der maximale Einstellwert muss mehr sein als der Wert vonProgramm12.24-V-Modelle:Der Einstellbereich reicht von 24V bis voll (der Wert von program26-0.4V), aber der maximale Einstellwert muss mehr sein als der Wert vonProgramm12.
16	LadegerätquellePriorität: Zum KonfigurierenPrioritätder Ladequelle	Wenn dieser Wechselrichter/Ladegerät im Leitungs-, Standby- oder Fehlermodus arbeitet, kann die Ladequelle wie folgt programmiert werden:
		Solar zuerst	Das Aufladen der Batterie hat für die Solarenergie oberste Priorität.Das Versorgungsunternehmen lädt die Batterie nur auf, wenn keine Solarenergie verfügbar ist.
		Solar und Energieversorgung(Standard)	Solarenergie und Versorgungsenergie laden die Batterie gleichzeitig auf.
		Nur Solar	Solarenergie wird die einzigeLadequelle unabhängig vom Dienstprogramm verfügbar ist oder nicht.
		Wenn dieser Wechselrichter/Ladegerät im Batteriemodus arbeitet, kann nur Solarenergie die Batterie aufladen. Solarenergie lädt die Batterie, wenn es ist vorhanden und ausreichend.
18	Summermodus	Modus1	Summer stummschalten
		Modus2	Der Summer ertönt, wenn dieEingangsquelle ändert sich oder es liegt einespezielle Warnung oder ein Fehler vor
		Modus3	Der Summer ertönt, wennist eine spezielle Warnung oder Störung
		Modus 4 (Standard)	Der Summer ertönt, wennist ein Fehler
19	Automatische Rückkehr zuStandardanzeigeBildschirm	Zurück zur StandardanzeigeBildschirm (Standard)	Wenn diese Option ausgewählt ist, egal wie Benutzerwechselt der Anzeigebildschirmautomatisch zur StandardeinstellungAnzeigebildschirm (Eingangsspannung/Ausgangsspannung) nach keiner Tastewird 1 Minute lang gedrückt.
		Auf dem neuesten Bildschirm bleiben	Wenn diese Option ausgewählt ist, bleibt derAnzeigebildschirm auf dem letzten Bildschirm des BenutzersEndlichSchalter.
20	Steuerung der Hintergrundbeleuchtung	Hintergrundbeleuchtung ein (Standard)	Hintergrundbeleuchtung aus20 LOF
23	Überlastbypass:Wenn diese Option aktiviert ist,Einheit wird übertragen aufZeilenmodus, wennÜberlastung tritt auf inBatteriebetrieb.	Bypass deaktivieren	Bypass aktivieren (Standard)23 byE
25	Modbus-ID-Einstellung	Modbus-ID-Einstellungsbereich: 001 (Standard) ~ 247
26	MassenladenSpannung (CVStromspannung)	48-V-Modelle Standardeinstellung: 56,4 V—
		24-V-Modelle Standardeinstellung: 28,2 V—
		Wenn in Programm 5 die Option „selbstdefiniert“ ausgewählt ist, kann dieses Programm eingerichtet werden. Der Einstellbereich liegt zwischen 24,0 V und 30,0 V für das 24-V-Modell und 48,0 V bis 62,0 V für 48-V-Modell. Der Einstellwert muss jedoch größer oder gleich dem Wert von Programm 27 sein. Inkrement von jedem Klicken beträgt 0,1yV.
27	ErhaltungsladungStromspannung	48-V-Modelle Standardeinstellung: 54,0 V—
		24-V-Modelle Standardeinstellung: 27,0 V—
		Wenn in Programm 5 „selbstdefiniert“ ausgewählt ist, kann dieses Programm eingerichtet werden. Der Einstellbereich reicht von 24,0 V bis zum Wert von Programm 26 für das 24-V-Modell und von 48,0 V bis zum Wert von Programm 26 für das 48-V-Modell. Die Erhöhung jedes Klicks beträgt 0,1yV.
29	Niedrige DC-AbschaltungStromspannung	48-V-Modelle Standardeinstellung: 42,0 V
		24-V-Modelle Standardeinstellung: 21,0 V
		Wenn in Programm 5 die Option „selbstdefiniert“ ausgewählt ist, kann dieses Programm eingerichtet werden. Der Einstellbereich liegt zwischen 20,0 V und 27,0 V für das 24-V-Modell und 40,0 V bis 54,0 V für 48-V-Modell. Der Einstellwert muss kleiner sein als der Wert von Programm 12. Die Erhöhung jedes Klicks beträgt 0,1 V.Die niedrige DC-Abschaltspannung wird auf den Einstellwert festgelegt, unabhängig davon, wie viel Prozent der Last vorhanden ist. verbunden.
32	MassenladenZeit (LebenslaufBühne)	Automatisch (Standard):	Wenn ausgewählt, beurteilt der Wechselrichter diese Ladezeit automatisch.
		5 Minuten	Der Einstellbereich reicht von 5 min bis 900 min. Erhöhung der Klick beträgt 5 Min.
		900 Minuten
		Wird im Programm 05 „USE“ ausgewählt, kann dieses Programm eingerichtet werden.
33	Batterieausgleich	Batterieausgleich33 EEN	Batterieausgleich deaktivieren(Standard)33 EdS
		Wenn in Programm 05 „Geflutet“ oder „Benutzerdefiniert“ ausgewählt ist, Programm kann eingerichtet werden.
34	BatterieausgleichStromspannung	Bei 48V-Modellen ist die Standardeinstellung 58,4V. Der Einstellbereich reicht von Schwebespannung ~ 64 V. Die Erhöhung jedes Klicks beträgt 0,1 V.
		Bei 24V-Modellen beträgt die Standardeinstellung 29,2V. Der Einstellbereich reicht von Schwebespannung ~ 31 V. Die Erhöhung jedes Klicks beträgt 0,1 V.
35	Batterie ausgeglichen Zeit	60 Min. (Standard)	Der Einstellbereich reicht von 0 min bis 900min.
36	Batterie ausgeglichen Time-out	120 Min. (Standard)	Der Einstellbereich reicht von 0min bis 900 Min.
37	Ausgleichsintervall	30 Tage (Standard)	Der Einstellbereich liegt zwischen 1 und 90 Tage.
39	Ausgleich aktiviert sofort	Aktivieren	Deaktivieren (Standard)
		Wenn die Ausgleichsfunktion in Programm 33 aktiviert ist, wird dieses Programm kann eingerichtet werden. Wenn in diesem Programm „Aktivieren“ ausgewählt ist, Aktivieren Sie sofort den Batterieausgleich und die LCD-Hauptseite wird zeigen "E9", Wenn „Deaktivieren“ ausgewählt ist, wird die Ausgleichsfunktion bis zum nächsten aktivierten Ausgleichszeitpunkt kommt basierend auf Programm 37 Einstellung. Zu diesem Zeitpunkt wird „Eq“ wird nicht auf der LCD-Hauptseite angezeigt.
41	AutomatischAktivierung für Lithiumbatterie		Automatische Aktivierung deaktivieren(Standard)
			Wenn Programm05 ausgewählt ist„Llx“ als Lithiumbatterie und wenn dieBatterie nichterkannt, wird das Gerät aktiviertautomatisch die Lithium-Batterie auf einmal.Wenn Sie aktivieren möchtenautomatisch das LithiumBatterieymüssen Sie denEinheit.
42	Manuelle Aktivierungfür Lithiumbatterie		Standardmäßig: Aktivierung deaktivieren
			Wenn Programm05 ausgewählt ist„Llx“ als Lithiumbatterie, wennDie Batterie wird nicht erkannt.Sie möchten das Lithium aktivierenBatterie gleichzeitig, können Siees ausgewählt.
43	Einstellen des SOC-Punktszurück zur Versorgungsquellebei Auswahl von „SBUPriorität“ oder „Solarzuerst“ im Programm 01		Standardmäßig 50 %, 20 % ~ 50 %Einstellbar
44	Einstellen des SOC-Punktszurück in den Batteriebetriebbei Auswahl von „SBUPriorität“ oder „Solar zuerst“im Programm 01		Standardmäßig 95 %, 60 % – 100 %Einstellbar
45	Niedriger DC-Abschalt-SOC		Standardmäßig 20 %, 3 % – 30 % einstellbar
46	Maximale Entladung Stromschutz		Standardmäßig AUSStromentladung deaktivierenStromschutzfunktion
			Wenn der Entladestrom den eingestellten Wert überschreitet, Die Entladung der Batterie wird gestoppt. Der Einstellbereich reicht von 50A bis 500 A.

4. BATTERIEAUSGLEICH

Die Ausgleichsfunktion ist im Laderegler integriert. Sie kehrt die Ansammlung von

negative chemische Effekte wie Schichtung, ein Zustand, in dem die Säurekonzentration

unten in der Batterie größer als oben. Der Ausgleich hilft auch,

Entfernen Sie Sulfatkristalle, die sich möglicherweise auf den Platten gebildet haben. Wenn dies nicht kontrolliert wird,

Zustand, Sulfatierung genannt, verringert die Gesamtkapazität der Batterie. Daher

Es wird empfohlen, die Batterie regelmäßig auszugleichen.

ÿ So wenden Sie die Ausgleichsfunktion an

Sie müssen die Batterieausgleichsfunktion im Überwachungs-LCD-Einstellungsprogramm aktivieren

33 zuerst. Anschließend können Sie diese Funktion im Gerät anwenden, indem Sie eine der folgenden Methoden:

Einstellung des Ausgleichsintervalls im Programm 37.

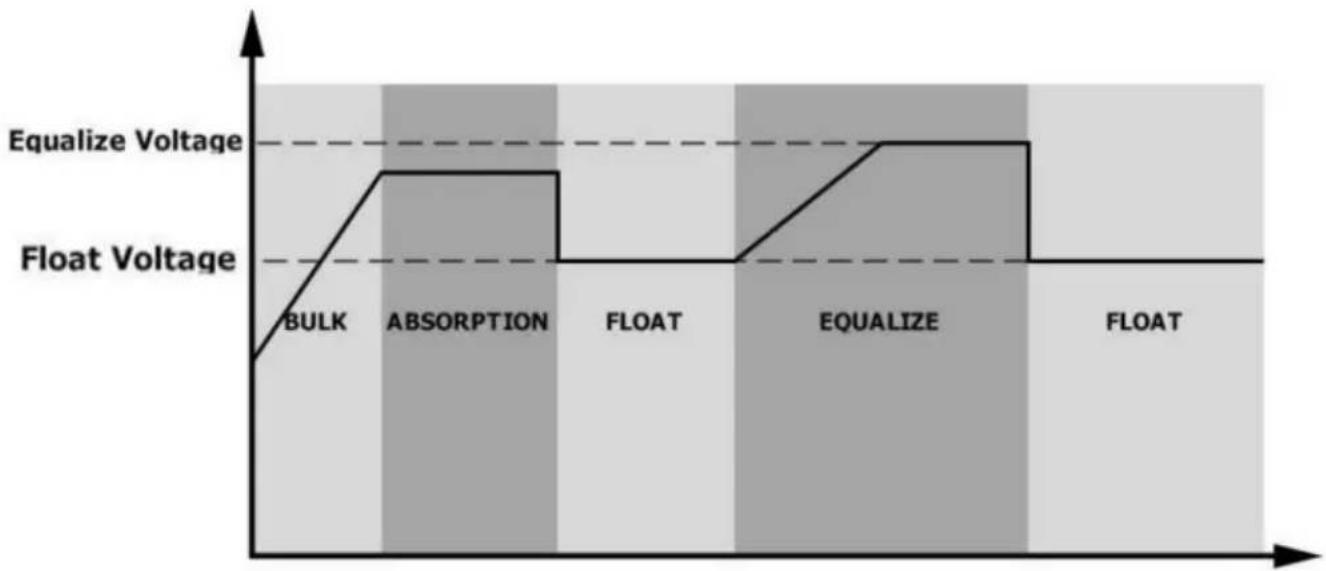

Aktiver Ausgleich sofort im Programm 39. ä Wann soll

ausgeglichen werden?

Im Float-Zustand, wenn das eingestellte Ausgleichsintervall (Batterieausgleichszyklus)

angekommen ist oder der Ausgleich sofort aktiv ist, beginnt der Regler mit der Eingabe Phase ausgleichen.

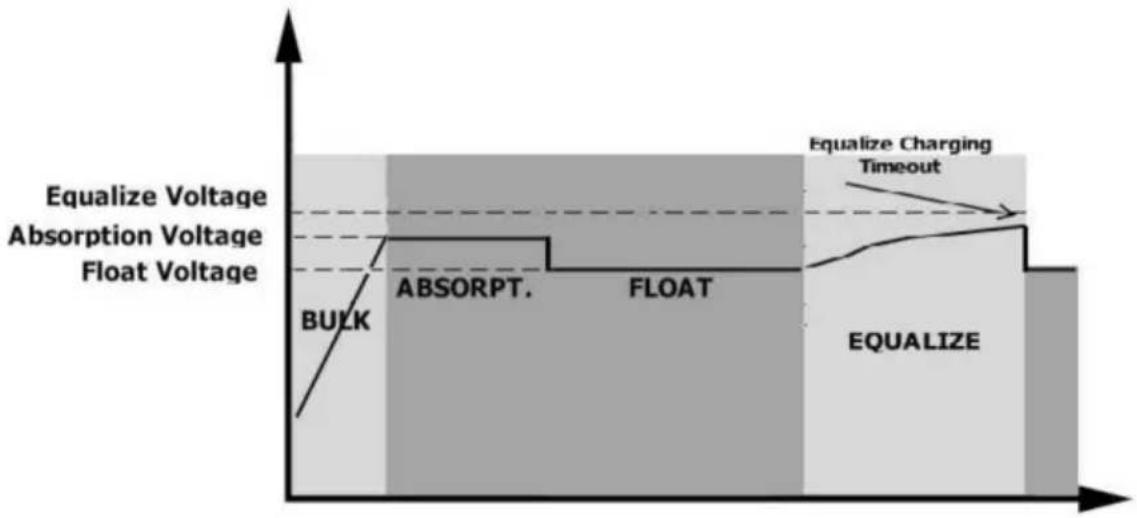

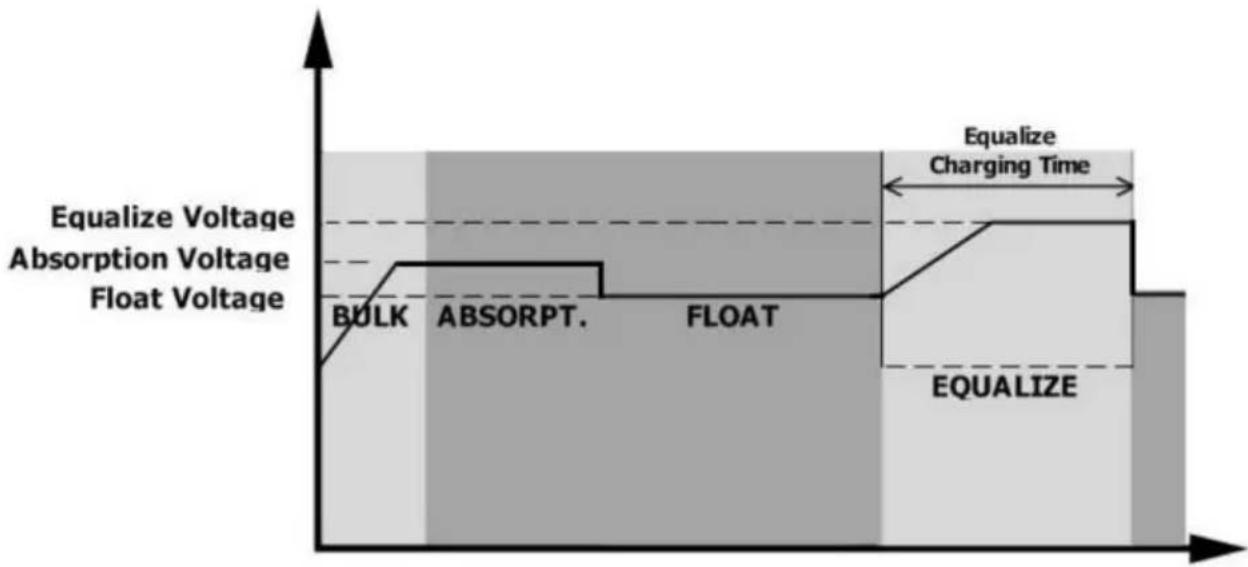

ÿ Ausgleichsladezeit und -timeout In der

Ausgleichsphase liefert der Controller Strom, um die Batterie so weit wie möglich aufzuladen, bis die Batteriespannung auf die Ausgleichsspannung ansteigt. Anschließend wird eine Konstantspannungsregelung angewendet, um die Batteriespannung auf der Ausgleichsspannung zu halten. Die Batterie bleibt in der Ausgleichsphase, bis die eingestellte Ausgleichszeit der Batterie erreicht ist.

Wenn jedoch in der Ausgleichsphase die Zeit für den Batterieausgleich abgelaufen ist und die Batteriespannung nicht auf den Ausgleichsspannungspunkt ansteigt, verlängert der Laderegler die Zeit für den Batterieausgleich, bis die Batteriespannung die Ausgleichsspannung erreicht. Wenn die Batteriespannung nach Ablauf der Zeitüberschreitung für den Batterieausgleich immer noch niedriger als die Batterieausgleichsspannung ist, stoppt der Laderegler den Ausgleich und kehrt in die Erhaltungsphase zurück.

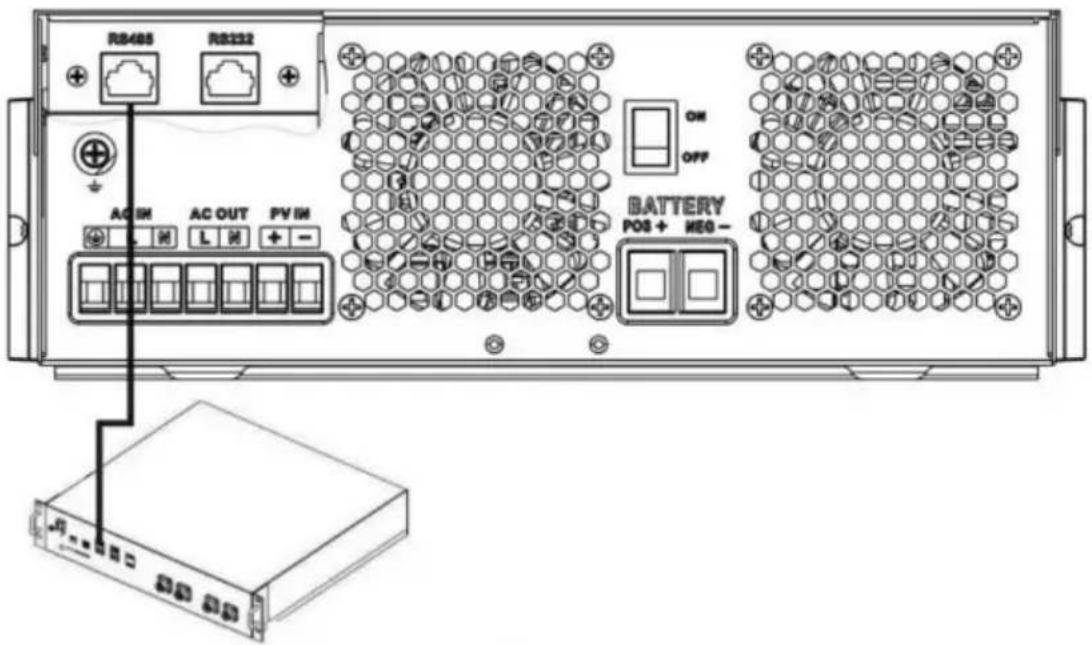

Anschluss der Lithiumbatterie Wenn Sie

eine Lithiumbatterie für den Wechselrichter wählen, dürfen Sie nur die von uns konfigurierte Lithiumbatterie

verwenden. Es gibt zwei Anschlüsse an der Lithiumbatterie, den RS485-Anschluss des BMS und das Stromkabel.

Befolgen Sie die nachstehenden Schritte, um die Verbindung zur Lithiumbatterie herzustellen:

Montieren Sie den Batteriepol basierend auf dem empfohlenen Batteriekabel und der empfohlenen Polgröße (dasselbe wie bei Blei-Säure, Einzelheiten finden Sie im Abschnitt „Anschluss von Blei-Säure-Batterien“). ä Verbinden Sie das

Ende des RS485-Anschlusses der Batterie mit BMS (RS485).

Kommunikationsanschluss des Wechselrichters.

RB485 RB232 AC IN AC OUT PV IN BATTERY POS + HEG - ON OFF

Fig 1

Kommunikation und Einstellung der Lithiumbatterie:

Wenn Sie sich für eine Lithiumbatterie entscheiden, achten Sie darauf, das BMS-Kommunikationskabel zwischen der Batterie und dem Wechselrichter anzuschließen. Dieses Kommunikationskabel überträgt Informationen und Signale zwischen der Lithiumbatterie und dem Wechselrichter. Diese Informationen sind unten aufgeführt:

ÿ Ladespannung, Ladestrom und Batterieentladeschutz neu konfigurieren

Spannung entsprechend den Parametern der Lithiumbatterie.

ÿ Lassen Sie den Wechselrichter den Ladevorgang je nach Status der Lithium-Ionen-Batterie starten oder stoppen.

Batterie.

Verbinden Sie das Ende des RS485-Anschlusses der Batterie mit dem RS485-Kommunikationsanschluss des Wechselrichters

Stellen Sie sicher, dass die Verbindung zwischen dem RS485-Anschluss der Lithiumbatterie und dem Wechselrichter Pin für Pin hergestellt wird. Das Kommunikationskabel muss sich im Lieferumfang befinden. Die Pinbelegung des RS485-

Anschlusses des Wechselrichters ist wie folgt:

Pin number	RS485 Port
PIN1	RS485-B
PIN2	RS485-A
PIN7	RS485-A
PIN8	RS485-B

Nach dem Herstellen der Verbindung müssen Sie einige Einstellungen wie folgt abschließen und bestätigen:

ÿ Wählen Sie als Lithiumbatterietyp Programm 05.

ÿ Einstellwert für Programm 41/42/43/44/45 bestätigen.

Hinweis: Die Programme 43/44/45 sind nur bei erfolgreicher Kommunikation verfügbar und ersetzen die Funktion der Programme 12/13/29. Gleichzeitig werden die Programme 12/13/29 nicht mehr verfügbar.

LCD Anzeige

Wenn die Kommunikation zwischen Wechselrichter und Batterie erfolgreich ist, werden auf dem LCD die folgenden Informationen angezeigt:

Einstellung für PYLON US2000 Lithiumbatterie

ÿ PYLONTECH US2000 Lithium-Batterie-Einstellung:

Dip-Schalter: Es gibt 4 Dip-Schalter, die unterschiedliche Baudraten und Batterieeinstellungen einstellen.

Gruppenadresse. Wenn der Schalter auf „OFF“ steht, bedeutet das „0“. Wenn

Wenn der Schalter auf die Position „ON“ gestellt ist, bedeutet dies „1“.

Dip 1 ist „ON“, um die Baudrate 9600 darzustellen.

Dip 2, 3 und 4 sind für die Batteriegruppenadresse reserviert.

Die Dip-Schalter 2, 3 und 4 an der Master-Batterie (erste Batterie) dienen zum Einstellen oder Ändern der Gruppenadresse.

HINWEIS: „1“ ist die obere Position und „0“ die untere Position.

ON 1234 1 Lithium Battery - - + + + + - Power On On Circuit DIN Circuit1 + - Intact Output + - Power Power Power

ÿ Installationsvorgang:

Schritt 1. Verwenden Sie das RS485-Kabel, um Wechselrichter und Lithiumbatterie wie in Abb. 1 zu verbinden.

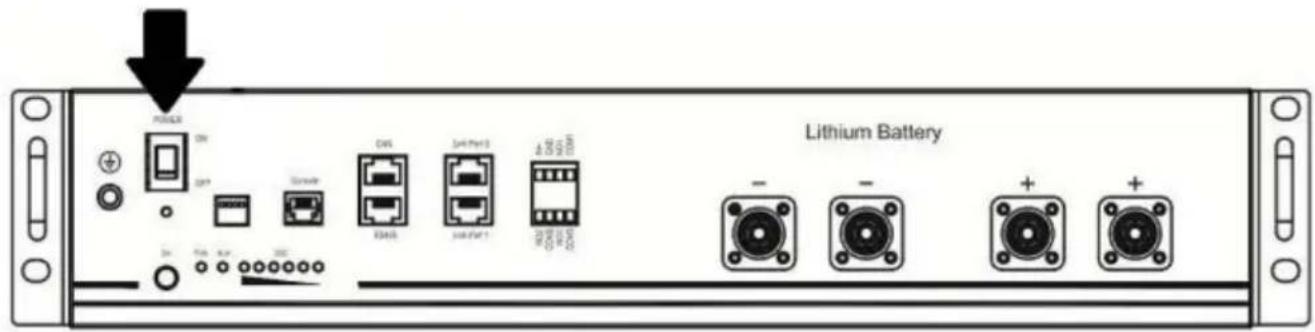

Schritt 2. Lithiumbatterie einschalten.

Lithium Battery + - + + - - + + - - + - - - + - - - + - - - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

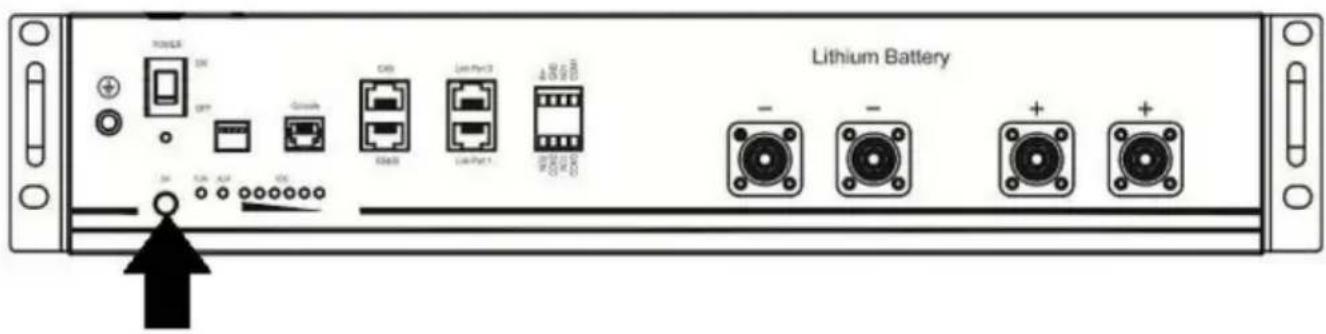

Schritt 3. Drücken Sie länger als drei Sekunden, um die Lithiumbatterie zu starten. Die Stromabgabe ist bereit.

Lithium Battery + - + + - - + - - + - DCB DCB3 DCB4 DCB5 DCB6 DCB7 DCB8 DCB9 DCB10 DCB11 DCB12 DCB13 DCB14 DCB15 DCB16 DCB17 DCB18 DCB19 DCB20 DCB21 DCB22 DCB23 DCB24 DCB25 DCB26 DCB27 DCB28 DCB29 DCB30 DCB31 DCB32 DCB33 DCB34 DCB35 DCB36 DCB37 DCB38 DCB39 DCB40 DCB41 DCB42 DCB43 DCB44 DCB45 DCB46 DCB47 DCB48 DCB49 DCB50 DCB51 DCB52 DCB53 DCB54 DCB55 DCB56 DCB57 DCB58 DCB59 DCB60 DCB61 DCB62 DCB63 DCB64 DCB65 DCB66 DCB67 DCB68 DCB69 DCB70 DCB71 DCB72 DCB73 DCB74 DCB75 DCB76 DCB77 DCB78 DCB79 DCB80 DC80-100V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 10V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.5V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.2V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V 0.1V

Schritt 4. Schalten Sie den Wechselrichter ein.

Schritt 5. Achten Sie darauf, im LCD-Programm 5 den Batterietyp „Li2“ auszuwählen.

Wenn die Kommunikation zwischen Wechselrichter und Batterie erfolgreich ist, leuchtet das Batteriesymbol auf dem LCD-Display.

Einstellung für Lithiumbatterie ohne Kommunikation

Dieser Vorschlag gilt für die Anwendung von Lithiumbatterien und vermeidet Lithiumbatterien BMS-Schutz ohne Kommunikation, bitte schließen Sie die Einstellung wie folgt ab:

ÿ Bevor Sie mit der Einstellung beginnen, müssen Sie die BMS-Spezifikationen der Batterie abrufen:

A. Maximale Ladespannung
B. Maximaler Ladestrom
C. Entladeschutzspannung

ÿ Stellen Sie den Batterietyp auf „USE“ (benutzerdefiniert) ein.

05	Akku-Typ	Hauptversammlung (Standard)	Überflutet
		Benutzerdefiniert	Wenn „Benutzerdefiniert“ ausgewählt ist, Akkuladung und niedrige DC-Abschaltspannung können eingerichtet im Programm 26, 27 und 29.

ÿ Stellen Sie die CV-Spannung als maximale Ladespannung von BMS-0,5 V ein.

26	SchüttgutLadenStromspannung(CV-Spannung)	Standardeinstellung: 56,4 V
		Wenn in Programm 5 „selbstdefiniert“ ausgewählt ist, kann dieses Programm eingerichtet werden. Der Bereich liegt zwischen 24,0 V und 31,0 V für das 24-V-Modell und zwischen 48,0 V und 62,0 das 48-V-Modell. Der Einstellwert muss jedoch größer oder gleich dem Wert von sein Programm 27. Die Erhöhung jedes Klicks beträgt 0,1ÿV.

ÿ Erhaltungsladespannung als CV-Spannung einstellen.

27	SchwimmendLadenStromspannung	Standardeinstellung: 54,0 V
		Wenn in Programm 5 die Option Selbstdefiniert gewählt ist, kann dieses Programm eingerichtet. Der Einstellbereich reicht von 24,0 V bis zum Wert von Programm 26 für das Modell und von 48,0 V bis zum Wert von Programm 26 für das 48-V-Modell. Die Erhöhung jedes Klicks beträgt 0,1 V.

ÿ Stellen Sie eine niedrige DC-Abschaltspannung y Entladeschutzspannung von BMS+2 V ein.

29 Niedrige DC-Abschaltung Stromspannung

Standardeinstellung: 42,0 V

Wenn im Programm 5 „Selbstdefiniert“ ausgewählt ist, kann dieses Programm eingerichtet werden. Der Einstellbereich liegt zwischen 20,0 V und 27,0 V für das 24-V-Modell und zwischen 40,0 V und 54,0 V für das 48-V-Modell. Der Einstellwert muss kleiner sein als der Wert von Programm 12. Die Erhöhung jedes Klicks beträgt 0,1 V. Niedriger GleichstromDie Abschaltspannung wird auf den eingestellten Wert festgelegt, unabhängig vom Prozentsatz der Last angeschlossen ist.

ÿ Stellen Sie den maximalen Ladestrom ein, der kleiner als der maximale Ladestrom sein muss.

von BMS.

02

Maximale Aufladung Wenn ausgewinn, das standardes Laden current: Konfigurieren Der aktuelle Gesamtladestrom fürLadegeräte.(Max. Ladestrom = Ladestrom (Programm 11)Netzladestrom +Solarladestrom)

K28W

Max.Ladestrom von SPEC, aber esSolar und Energiesollte nicht kleiner sein als der AC

y Spannungspunkt zurück auf Netzstrom setzen bei Auswahl von „SBU-Priorität“ oder

„Solar first“ im Programm 01. Der Einstellwert muss äNiedrige DC-Abschaltung sein.

Spannung +1 V, andernfalls gibt der Wechselrichter eine Warnung aus, da die Batteriespannung niedrig ist.

12	Spannungspunkt einstellenzurück zur Utility-Quellebei Auswahl von „SBUPriorität“ oder „Solar zuerst“ inProgramm 01.	Verfügbare Optionen in 48-V-Modellen: 46 V (Standard)
		Verfügbare Optionen in 24-V-Modellen: 23 V (Standard)

Bemerkung:

Sie sollten die Einstellung besser abschließen, ohne den Wechselrichter einzuschalten (lassen Sie einfach das LCD anzeigen, nein Ausgang); wenn Sie mit der Einstellung fertig sind, starten Sie den Wechselrichter neu.

Fehlerreferenzcode

Tabelle 1 Zeilenmodus-Spezifikationen

Wechselrichtermodell	3,5 kVAPVmax = 160 V	5,5 kVA
Wellenform der Eingangsspannung	Sinusförmig (Stromnetz oder Generator)
Nominale Eingangsspannung	239 V Wechselspannung
Geringe Verlustspannung	170 V Wechselspannung ± 7 V (USV)90 V Wechselstrom ± 7 V (Geräte)
Verlustarme Rücklaufspannung	180 V Wechselstrom ± 7 V (USV);100 V Wechselspannung ± 7 V (Geräte)
Hohe Verlustspannung	230 V Wechselspannung ± 7 V
Hoher Verlust Rücklaufspannung	270 V Wechselspannung ± 7 V
Max. AC-Eingangsspannung	560 V Wechselspannung
Nominale Eingangsfrequenz	50 Hz/60 Hz (automatische Erkennung)
Geringe Verlustfrequenz	40±1Hz
Niedrige Verlustrücklaufhäufigkeit	42 ± 1 Hz
Hohe Verlustfrequenz	65 ± 1 Hz
Hohe Verlustrücklaufhäufigkeit	63 ± 1 Hz
Kurzschlussschutz am Ausgang	Batteriebetrieb: Elektronische Schaltkreise
Effizienz (Line-Modus)	>95 % (Nennlast R, Batterie voll geladen)
Übertragungszeit	10 ms typisch (USV);20ÿms typisch (Geräte)

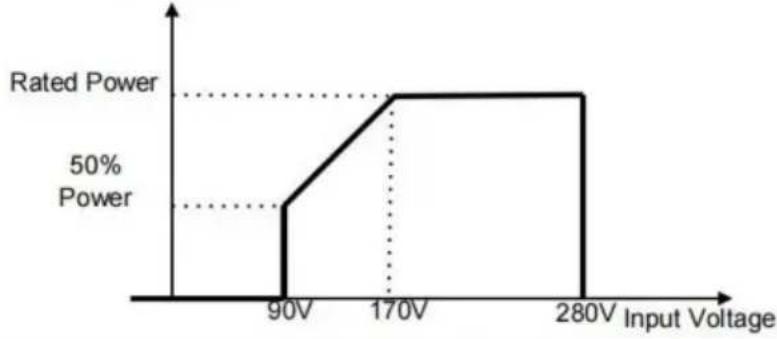

Derating der Ausgangsleistung:Wenn die AC-Eingangsspannung auf95V oder 170V je nach Modell, dieAusgangsleistung beträgtherabgesetzt.	Output Power

Tabelle 2 Wechselrichtermodus-Spezifikationen

Wechselrichtermodell	3,5 kVA PVmax = 160 V	5,5 kVA
Nennausgangsleistung	3,5 KVA/3,5 kW	5,5 KVA/5,5 kW
Ausgangsspannungswellenform: reine	Sinuswelle
Ausgangsspannungsregelung 230 Vac	±5 %
Ausgangsfrequenz	60 Hz oder 50 Hz
Höchste Effizienz	94 %
Überspannungskapazität	2* Nennleistung für 5 Sekunden
Nenn-DC-Eingangsspannung 24 VDC		48 VDC
Kaltstartspannung	23,0 VDC	46,0 VDC
Niedrige DC-Warnspannung
Nur für AGM und Flooded bei Belastung < 20 %	22,0 VDC	44,0 VDC
	21,4 VDC	42,8 VDC
@ 20 % y Last < 50 % bei Belastung y 50 %	20,2 VDC	40,4 VDC
Niedrige DC-Warnung zurückgeben
Stromspannung Nur für AGM und Flooded bei Belastung < 20 %	23,0 VDC	46,0 VDC
	22,4 VDC	44,8 VDC
@ 20 % y Last < 50 % bei Belastung y 50 %	21,2 VDC	42,4 VDC
Niedrige DC-Abschaltspannung
Nur für AGM und Flooded bei Belastung < 20 %	21,0 VDC	42,0 VDC
	20,4 VDC	40,8 VDC
@ 20 % y Last < 50 % bei Belastung y 50 %	19,2 VDC	38,4 VDC

Tabelle 3 Lademodus-Spezifikationen

Utility-Lademodus
Wechselrichtermodell		3,5 kVA PVmax = 160 V		5,5 kVA
Maximaler Ladestrom (PV+AC) (@ VI/P =230Vac)		120 Ampere		100 Ampere
Maximaler Ladestrom (Wechselstrom) (bei VIP =230 V Wechselstrom)		80 Ampere
Schüttgut Laden Stromspannung	Überflutet Batterie	29,2 VDC		58,4 VDC
	AGM / Gel Batterie	28,2 VDC		56,4 VDC
Erhaltungsladespannung 27 Vdc				54 VDC
Überladeschutz		33 VDC		63 VDC
Ladealgorithmus		3-Schritt
Ladekurve
Solarer Eingang
Wechselrichtermodell		3,5 kVA PVmax = 160 V	5,5 kVA
Nennleistung		1500 W	5500 W
Max. Leerlaufspannung des PV-Arrays		160 VDC	500 VDC
MPPT-Spannungsbereich des PV-Arrays		30yVDC bis 160yVDC,	60yVDC bis 500yVDC
Max. Eingangsstrom		50A	18A
Max. Ladestrom Strom (PV)		60A	100A

Tabelle 4 Allgemeine Spezifikationen

Wechselrichtermodell	3,5 kVAPVmax = 160 V	5,5 kVA
Sicherheitszertifizierung	DAS
Betriebstemperaturbereich: -10 °C bis	55 °C
Lagertemperatur	-15°C bis 60°C
Luftfeuchtigkeit	5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)
Abmessungen (T*B*H), mm	358x295x105	438x295x105
Nettogewicht, kg	6.2	8.2

FEHLERBEHEBUNG

Problem LCD/LED/Summer	Erläuterung /Mögliche Ursache	Was zu tun
Gerät schaltet abautomatischbeim StartVerfahren.	LCD/LEDs und Summerwird aktiv sein für 3Sekunden und dannkomplett aus.	Die Batteriespannungist zu niedrig	1. Batterie wieder aufladen.2. Batterie ersetzen.
Keine Antwort nacheinschalten.	Keine Angabe.	1. Die BatterieSpannung ist viel zuniedrig.2. Die Polarität der Batterie istverbundenumgedreht.	1. Prüfen Sie, ob Batterien unddie Verkabelung ist gutangeschlossen.2. Laden Sie die Batterie erneut auf.3. Batterie ersetzen.
Netze sind vorhanden, aberDieEinheit arbeitet inBatteriebetrieb.	Die Eingangsspannungwird als 0 angezeigt.LCD und grüne LED istblinkt.	Eingangsschutz istgestolpert	Überprüfen Sie, ob der AC-Unterbrecherausgelöst und die AC-Verkabelunggut verbunden.
	Grüne LED blinkt.	Unzureichende Qualitätdes Wechselstroms.(Landanschlussoder Generator)	1. Prüfen Sie, ob die AC-Leitungenzu dünn und/oder zu lang.2. Überprüfen Sie, ob der Generator(falls vorhanden) gut funktioniert oderwenn Eingangsspannungsbereicheinstellung ist richtig.(USV-Gerät)
	Grüne LED blinkt.	Stellen Sie „Solar First“ ein alsdie Priorität der AusgabeQuelle.	Ausgabequelle ändernPriorität hat zuerst „Utility“.
Wenn das Geräteingeschaltet, internesRelais wird geschaltetan und auswiederholt.	LCD-Anzeige und LEDs blinken	Batterie ist	Überprüfen Sie, ob die Batteriekabelgut verbunden.getrennt.
Summer piept kontinuierlich und rote LED leuchtet.	Fehlercode 07	Überlastungsfehler. Der Wechselrichter ist überlastet 110% und die Zeit ist hoch.	Reduzieren Sie die Last durch Ausschalten einiger Ausrüstung.
	Fehlercode 05	Ausgang kurz geschaltet.	Überprüfen Sie, ob die Verkabelung gut verbunden und anormale Belastung entfernen.
	Fehlercode 02	Intern Temperatur von Wechselrichterkomponente liegt über 100°C.	Überprüfen Sie, ob der Luftstrom des Gerätes ist blockiert oder ob die Umgebung Die Temperatur ist zu hoch.
	Fehlercode 03	Die Batterie ist überladen.	Zurück zur Reparaturwerkstatt.
		Die Batteriespannung ist zu hoch.	Überprüfen Sie, ob die Spezifikationen und die Anzahl der Batterien den Anforderungen entsprechen. Anforderungen.
	Fehlercode 06/22	Ausgabe abnormal (Wechselrichterspannung unter 190Vac oder ist höher als 260 V Wechselspannung)	1. Reduzieren Sie die angeschlossenen laden.2. Rücksendung an die Reparaturwerkstatt
	Fehlercode 08/09/15	Intern Komponenten sind ausgefallen.	Zurück zur Reparaturwerkstatt.
	Fehlercode 13	Überstrom oder Anstieg.	Starten Sie das Gerät neu, wenn das Der Fehler tritt erneut auf. Bitte senden Sie ihn an das Reparaturcenter zurück.
	Fehlercode 14	Busspannung ist zu niedrig.
	Ein anderer Fehlercode		Wenn die Drähte angeschlossen sind nun, bitte kehren Sie zurück zu Reparaturzentrum.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Vertreter der EG

UK REP

E-Cr sStu GmbH os

Haupt-Z er Land t. sr 69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat

RS232-kommunikationsport 12. RS485-

kommunikationsport 13. Tråduttagshål

1. Jordning

ÿ Installationsprocess:
