GEBRUIKSAANWIJZING EM5500-48L Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYBRIDE ZONNE-ENERGIE

OMVORMER/LADER

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

WAARSCHUWING: GEVAAR VOOR ELEKTRISCHE SCHOK Het

product wordt gebruikt in combinatie met een permanente energiebron (batterij). Zelfs als de apparatuur is uitgeschakeld, kan er een gevaarlijke elektrische spanning ontstaan bij de ingangs- en/of uitgangsklemmen. Schakel altijd de wisselstroom uit en koppel de batterij los voordat u onderhoud uitvoert.

Het product bevat geen interne onderdelen die door de gebruiker onderhouden kunnen worden.

Verwijder het voorpaneel niet en neem het product niet in gebruik tenzij alle panelen zijn gemonteerd.

Alle onderhoud moet worden uitgevoerd door gekwalificeerd personeel.

Gebruik het product nooit op plekken waar gas- of stofexplosies kunnen optreden.

Raadpleeg de specificaties van de fabrikant van de batterij om er zeker van te zijn dat de batterij geschikt is voor gebruik met dit product. De veiligheidsinstructies van de fabrikant van de batterij dienen altijd in acht te worden genomen.

WAARSCHUWING: til geen zware voorwerpen zonder hulp.

Installatie Lees

de installatie-instructies voordat u met de installatie begint.

Dit product is een veiligheidsklasse I-apparaat (geleverd met een aardingsaansluiting voor veiligheidsdoeleinden). De AC-ingangs- en/of uitgangsaansluitingen moeten voor veiligheidsdoeleinden zijn voorzien van een onderbrekingsvrije aarding. Er bevindt zich een extra aardingspunt aan de buitenkant van het product. Als kan worden aangenomen dat de aardingsbeveiliging is beschadigd, moet het product uit de

werking en voorkomen dat deze per ongeluk opnieuw in werking wordt gesteld;

Neem contact op met gekwalificeerd onderhoudspersoneel.

Zorg ervoor dat de aansluitkabels voorzien zijn van zekeringen en circuitbeveiliging.

stroomonderbrekers. Vervang nooit een beschermingsapparaat door een onderdeel van een ander

type. Raadpleeg de handleiding voor het juiste onderdeel.

Controleer voordat u het apparaat inschakelt of de beschikbare spanningsbron

voldoet aan de configuratie-instellingen van het product zoals beschreven in de

handmatig.

Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden wordt gebruikt.

Gebruik het apparaat nooit in een natte of stoffige omgeving.

Zorg ervoor dat er altijd voldoende vrije ruimte rondom het product is voor

ventilatie, en dat de ventilatieopeningen niet geblokkeerd zijn.

Installeer het product in een hittebestendige omgeving. Zorg er daarom voor dat er

er zitten geen chemicaliën, plastic onderdelen, gordijnen of andere textielsoorten etc. in de

directe omgeving van de apparatuur.

Transport en opslag

Zorg er bij opslag of transport van het product voor dat de netvoeding en

De accukabels zijn losgekoppeld.

Er wordt geen aansprakelijkheid aanvaard voor schade tijdens het transport indien de apparatuur niet is vervoerd in de originele verpakking.

Bewaar het product in een droge omgeving; de bewaartemperatuur moet

bereik van -10^ tot 50^ .

Raadpleeg de handleiding van de fabrikant van de batterij voor informatie over het transporteren, opslaan, opladen, herladen en afvoeren van de batterij.

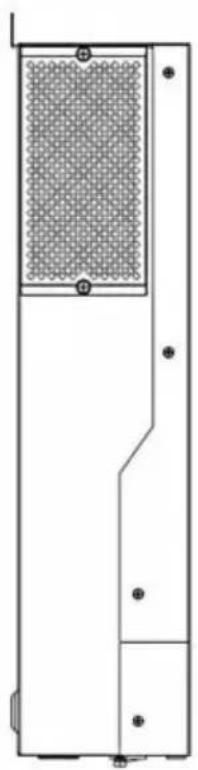

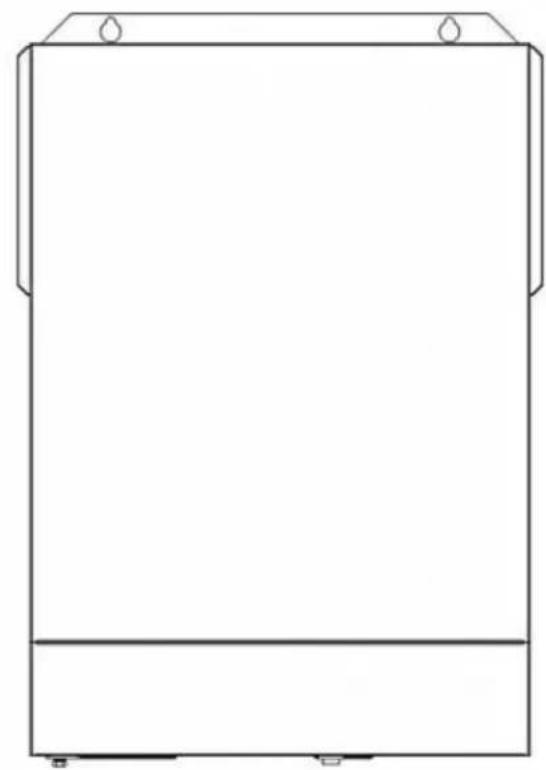

PRODUCT OVERZICHT

1. Functieknoppen

2. Aan/uit-schakelaar

3. AC-ingang 8.

AC-uitgang 9. PV-

ingang 10.

Batterij-ingang 11.

RS232-communicatiepoort 12. RS485-

communicatiepoort 13. Draaduitgangsgat

1. Aarding

1. Uitpakken en inspectie Controleer

de unit vóór de installatie. Zorg ervoor dat er niets in de verpakking beschadigd is. U zou de volgende items in de verpakking moeten hebben ontvangen: De unit x 1

Gebruiksaanwijzing x 1

2. Voorbereiding

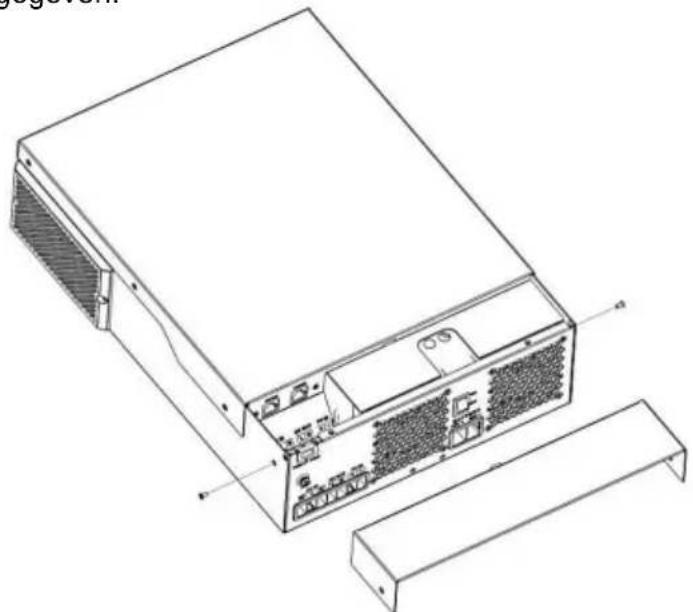

Voordat u alle bedrading aansluit, verwijdert u de onderkant door twee schroeven los te draaien zoals hieronder weergegeven.

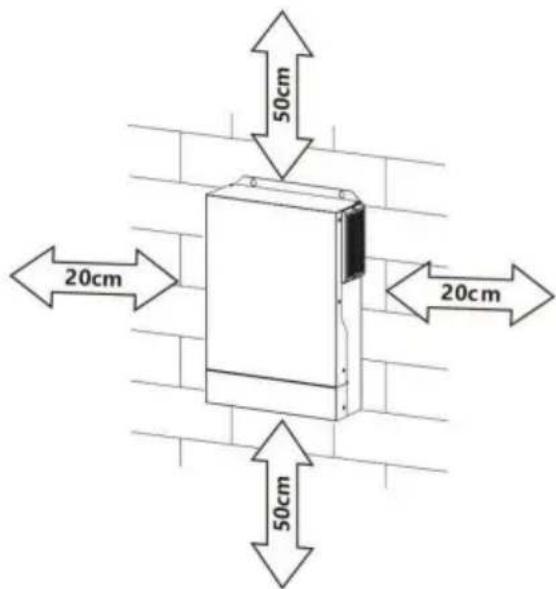

Houd rekening met de volgende punten voordat u de installatielocatie kiest: ÿ Monteer de omvormer niet op brandbare bouwmaterialen.

ÿ Monteer op een stevig oppervlak

ÿ Installeer deze omvormer op ooghoogte, zodat het LCD-scherm optimaal kan worden belicht. lees te allen tijde.

ÿ De omgevingstemperatuur moet tussen 0°C en 55°C liggen om een optimale werking te garanderen.

ÿ De aanbevolen installatiepositie is om aan de muur te worden bevestigd verticaal.

ÿ Zorg ervoor dat andere voorwerpen en oppervlakken op dezelfde manier worden vastgehouden als in het diagram rechts, zodat er voldoende warmte kan worden afgevoerd en er voldoende ruimte is om draden te verwijderen.

50cm 20cm 20cm 50cm

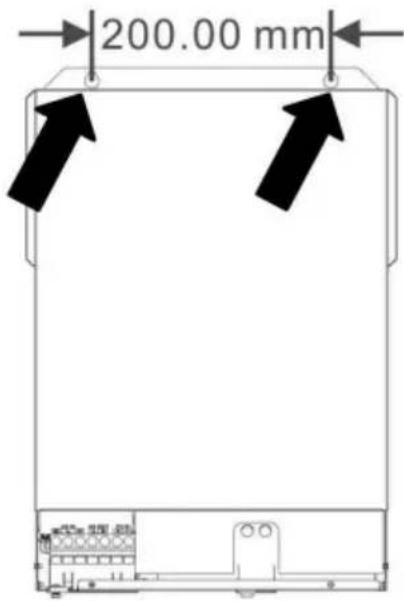

GESCHIKT VOOR MONTAGE OP BETON OF ANDERE ALLEEN NIET-BRANDBARE OPPERVLAKKEN.

Installeer de unit door drie schroeven vast te draaien. Het is aanbevolen om M4 of M5-schroeven.

200.00 mm

4. Batterijverbinding LET

OP: Voor veilige werking en naleving van de regelgeving is het vereist om een aparte DC-overstroombeveiliging of een scheidingsapparaat tussen de batterij en de omvormer te installeren. In sommige toepassingen is het mogelijk niet vereist om een scheidingsapparaat te hebben, maar het is nog steeds vereist om overstroombeveiliging te installeren. Raadpleeg de typische ampèrage in onderstaande tabel als vereiste zekering- of stroomonderbrekergrootte.

WAARSCHUWING! Alle bedrading moet worden uitgevoerd door een gekwalificeerde vakman Stripping Length:

personeel.

WAARSCHUWING! Dit is erg belangrijk voor de veiligheid van het systeem en efficiënte werking om de juiste kabel voor de batterij te gebruiken verbinding. Om het risico op letsel te verminderen, gebruik dan de juiste aanbevolen kabel, striplengte (L2) en vertinningslengte (L1) zoals hieronder.

ÿ Aanbevolen batterijkabel, striplengte (L2) en vertinnen

lengte (L1):

Model	Maximum Amperage	Battery capacity	Wire Size	Cable mm^2	L1 (mm)	L 2 (mm)	Torque value
3.5KVA	137A	100AH	2AWG	38	3	18	2~3 Nm
5.5KVA/6.2KVA	137A	200AH	2AWG	38	3	18	2~3 Nm

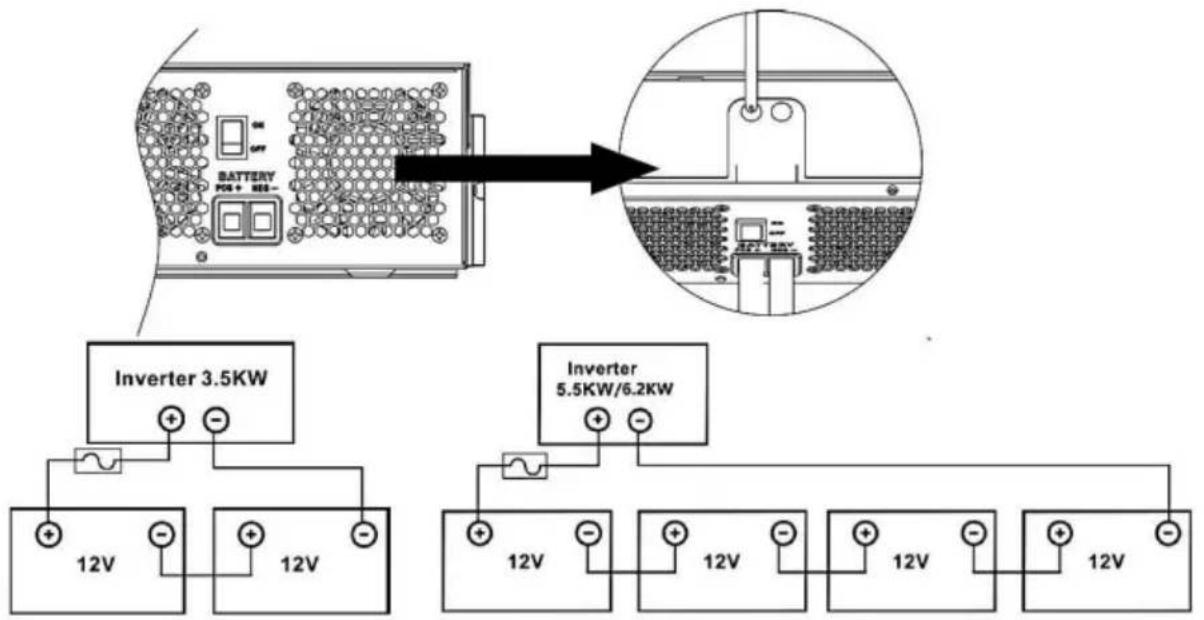

Volg onderstaande stappen om de batterijverbinding te implementeren:

1. Verwijder de isolatiehuls van 18 mm voor de positieve en negatieve kabels gebaseerd op de aanbevolen striplengte.
2. Sluit alle batterijpakketten aan zoals de units vereisen. Het wordt aanbevolen om aanbevolen batterijcapaciteit.
3. Steek de batterijkabel plat in de batterijconnector van de omvormer en zorg ervoor dat Zorg ervoor dat de bouten met een koppel van 2-3 Nm worden vastgedraaid. Zorg ervoor dat de polariteit bij zowel de accu als de omvormer/lader zijn correct aangesloten en de accu Kabels zijn stevig vastgeschroefd aan de batterijconnector.

BATTERY PO4+ REE- Inverter 3.5KW Inverter 5.5KW/6.2KW 12V 12V 12V 12V 12V

WAARSCHUWING: Gevaar voor schokken

De installatie moet met zorg worden uitgevoerd vanwege de hoge batterijcapaciteit. spanning in serie.

LET OP!! Plaats niets tussen het vlakke gedeelte van de omvormeraansluiting Anders kan er oververhitting optreden.

LET OP!! Breng geen anti-oxidanten aan op de klemmen voordat de klemmen stevig worden aangesloten.

LET OP!! Voordat u de laatste DC-aansluiting maakt of de kabel sluit DC-schakelaar/scheider, zorg ervoor dat de positieve (+) moet zijn aangesloten op positief (+) en negatief (-) moet worden aangesloten naar negatief (-).

5. AC-ingang/uitgangsaansluiting

LET OP!! Voordat u het apparaat aansluit op de wisselstroombron, moet u een aparte AC-onderbreker tussen omvormer en AC-ingangsstroombron. Dit zorgt ervoor dat de omvormer veilig kan worden losgekoppeld tijdens onderhoud en volledig beschermd tegen overstroom van AC-ingang. De aanbevolen specificatie van de AC-onderbreker is 50A.

LET OP!! Er zijn twee aansluitklemmen met de markeringen "IN" en "OUT".

Zorg ervoor dat u de in- en uitgangsconnectoren NIET verkeerd aansluit.

WAARSCHUWING! Alle bedrading moet worden uitgevoerd door gekwalificeerd personeel.

WAARSCHUWING! Het is erg belangrijk voor de veiligheid van het systeem en de efficiënte werking om

Gebruik de juiste kabel voor de AC-ingangsaansluiting. Om het risico op letsel te verminderen, gebruikt u de juiste aanbevolen kabelgrootte zoals hieronder.

Aanbevolen kabelvereisten voor AC-draden

Model	Gauge	Torque Value
3.5KVA	10AWG	1.4~ 1.6Nm
5.5KVA/6.2KVA	8 AWG	1.4~ 1.6Nm

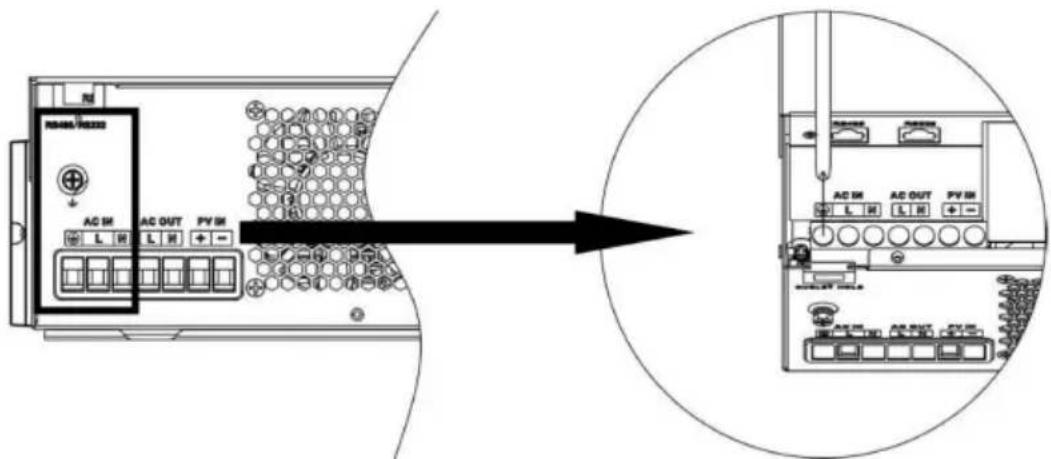

Volg onderstaande stappen om de AC-ingang/uitgangsverbinding te implementeren:

1. Voordat u de AC-ingang/uitgangsverbinding maakt, moet u ervoor zorgen dat de DC-aansluiting open is eerst de zekering of de scheider.

2. Verwijder isolatiehuls 10mm voor zes geleiders. En verkort fase L en nulleider N 3mm.

3. Plaats de AC-ingangsdraden volgens de polariteiten die op het aansluitblok zijn aangegeven en draai de terminalschroeven vast. Zorg ervoor dat u de PE-beschermkabel aansluit dirigent ( )Eerst.

ÿGrond (geelgroen) LÿLIJN (bruin of zwart) NÿNeutraal (blauw)

Zorg ervoor dat de netstroombron is losgekoppeld voordat u proberen het apparaat via een vaste kabel aan te sluiten.

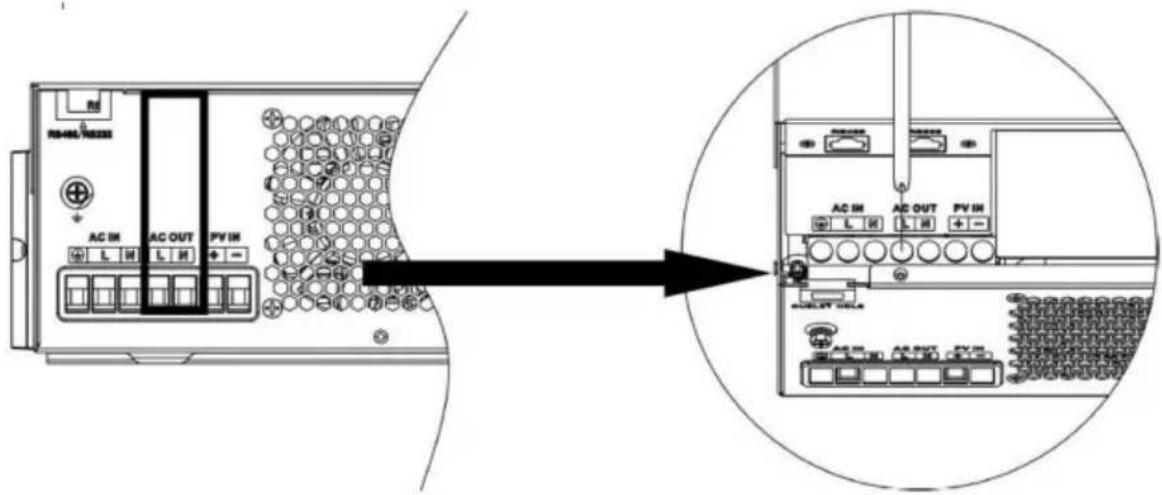

1. Plaats vervolgens de AC-uitgangsdraden volgens de polariteiten die op de kabel zijn aangegeven. terminal blok en draai de terminal schroeven vast. Zorg ervoor dat PE is aangesloten beschermingsgeleider () eerst.

ÿGrond (geelgroen)

LÿLIJN (bruin of zwart)

NÿNeutraal (blauw)

1. Zorg ervoor dat de draden goed vastzitten.

LET OP: Belangrijk

Zorg ervoor dat u de AC-draden met de juiste polariteit aansluit. Als de L- en N-draden Als deze verkeerd om worden aangesloten, kan er kortsluiting in het elektriciteitsnet ontstaan. Omvormers worden parallel geschakeld.

LET OP: Apparaten zoals airconditioners hebben minimaal 2\~3

minuten om opnieuw te starten omdat er voldoende tijd nodig is om het evenwicht te herstellen koelgas in circuits. Als er een stroomstoring optreedt en herstelt zich in korte tijd, het zal schade aan uw aangesloten apparaten veroorzaken apparaten. Om dit soort schade te voorkomen, controleer dan de fabrikant van de airconditioner als deze is uitgerust met een tijdvertragingsfunctie voordat installatie. Anders zal deze omvormer/lader een overbelastingsfout veroorzaken en Sluit de stroomtoevoer af om uw apparaat te beschermen, maar soms veroorzaakt dit nog steeds interne schade aan de airconditioner.

6. PV-aansluiting

LET OP: Voordat u de PV-modules aansluit, moet u een apart

DC-schakelaar tussen omvormer en PV-modules.

WAARSCHUWING! Alle bedrading moet worden uitgevoerd door gekwalificeerd personeel.

WAARSCHUWING! Het is van groot belang voor de veiligheid van het systeem en een efficiënte werking om: Gebruik de juiste kabel voor de aansluiting van de PV-module. Om het risico op letsel te verminderen, gebruikt u de juiste aanbevolen kabelgrootte zoals hieronder.

Model	Typical Amperage	Cable Size	Torque
3.5KVA (PVmax=160V)	40A	8 AWG	1.4~1.6 Nm
3.5KVA	15A	12 AWG	1.4~1.6 Nm
5.5KVA	18A	12 AWG	1.4~1.6 Nm
6.2KVA	27A	12 AWG	1.4~1.6 Nm

PV-moduleselectie:

Houd bij het selecteren van de juiste PV-modules rekening met het volgende:

parameters:

ÿ De open circuitspanning (Voc) van de PV-modules overschrijdt de max. PV-array niet open circuit spanning van de omvormer.

ÿ De open circuitspanning (Voc) van PV-modules moet hoger zijn dan de minimale accuspanning.

Solar Charging Mode
INVERTER MODEL		5.5KVA	6.2KVA	3.5KVA(PVmax=160V)
Max. PV Array Open Circuit Voltage	500DC			160VDC
PV Array MPPT Voltage Range	60VDC~500VDC			30-160V
Max. PV INPUT CURRENT	15A	18A	27A	50A

Neem de 450Wp en 550Wp PV-module als voorbeeld. Na het overwegen Bovenstaande twee parameters bevatten de aanbevolen moduleconfiguraties in de onderstaande tabel.

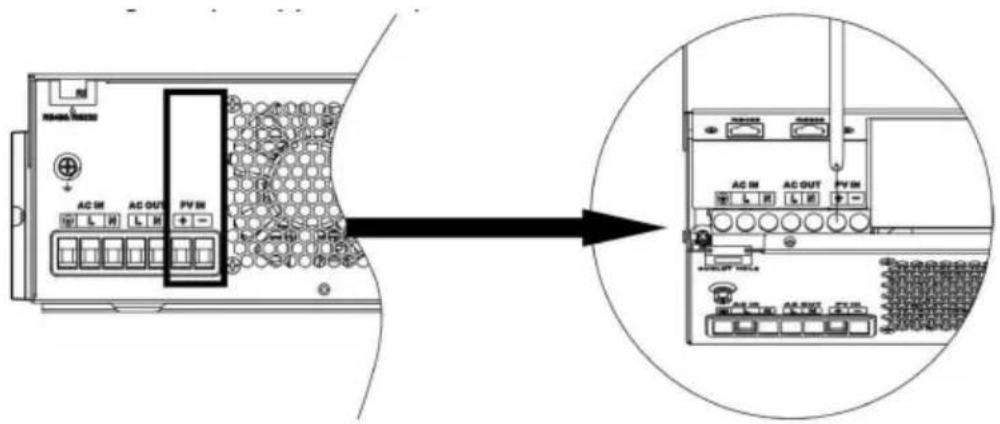

Volg onderstaande stappen om te implementeren PV-module aansluiting:

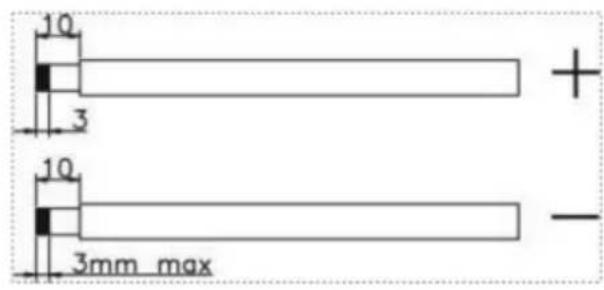

ÿ Isolatiehuls 10 mm verwijderen voor

positieve en negatieve geleiders. ÿ Controleer de juiste polariteit van de verbindingskabel van de

10 3 + 10 3mm max -

PV-modules en de PV-ingangsconnectoren. Sluit vervolgens de positieve pool (+) van de verbindingskabel aan op de positieve pool (+) van de PV-ingangsconnector. Sluit de negatieve pool (-) van de verbindingskabel aan op de negatieve pool (-) van de PV-ingangsconnector.

ÿ Zorg ervoor dat de draden goed vastzitten.

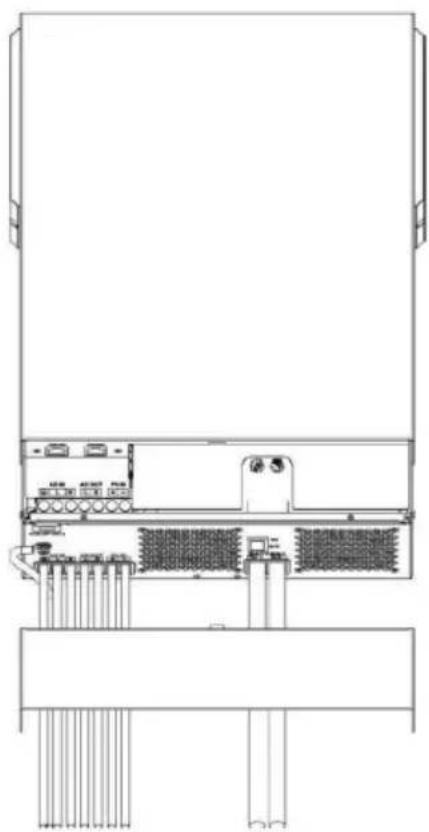

7. Eindmontage Nadat

u alle bedrading hebt aangesloten, plaatst u de onderkant terug door twee schroeven vast te draaien zoals hieronder weergegeven.

Zodra het apparaat correct is geïnstalleerd en de batterijen goed zijn aangesloten, drukt u eenvoudig op de aan/uit-schakelaar (op de knop op de behuizing) om het apparaat in te schakelen.

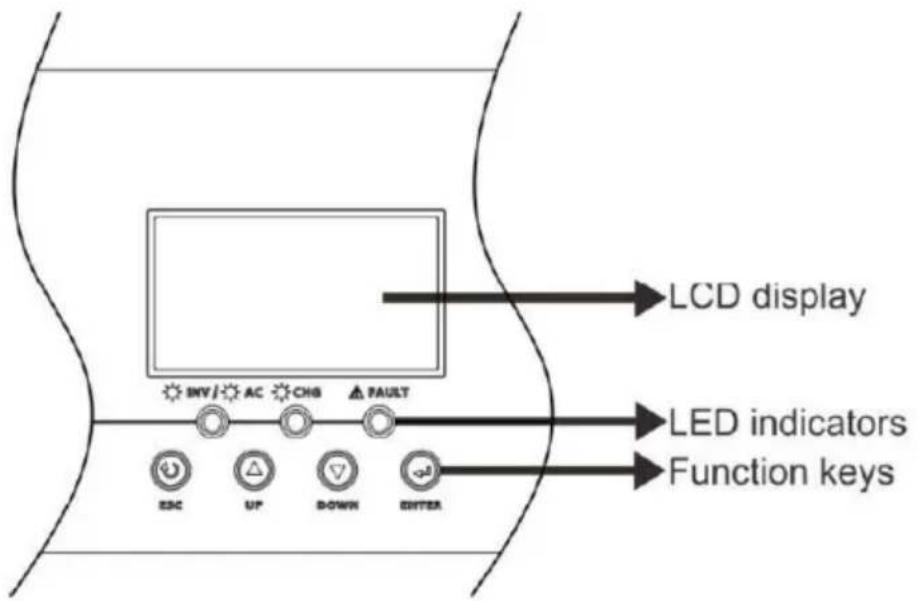

2. Bedienings- en displaypaneel Het

bedienings- en displaypaneel, weergegeven in onderstaande grafiek, bevindt zich op het voorpaneel van de omvormer. Het omvat drie indicatoren, vier functietoetsen en een LCD-scherm, dat de bedrijfsstatus en informatie over het ingangs-/uitgangsvermogen aangeeft.

Nadat u de ENTER-knop 3 seconden ingedrukt hebt gehouden, gaat het apparaat naar de instelmodus. Druk op de knop "UP" of "DOWN" om de instelprogramma's te selecteren. Druk vervolgens op de knop "ENTER" om de selectie te bevestigen of op de ESC-knop om af te

Programma's instellen:

Programma	Beschrijving	Selecteerbare optie
01	Uitvoerbronprioriteit: Om te configurerenlaadvermogenbronprioriteit	Zonne-energie eerst	Zonne-energie levert stroom aan de lasten als eerste prioriteit.Als zonne-energie niet voldoende is om alle aangesloten belastingen van stroom voorzien, batterij-energie zal stroom leveren de lasten tegelijkertijd.Nutsbedrijf levert stroom aan de laadt alleen als er iemand is toestand gebeurt: - Zonne-energie is niet beschikbaar- De accuspanning daalt naar lage waarschuwingsspanning of de instelpunt in programma 12.
		Utility eerst (standaard)	Het nutsbedrijf zal stroom leveren aan de ladingen als eerste prioriteit.Zonne- en batterij-energie zullenLever alleen stroom aan de belastingen als er geen netstroom is beschikbaar.
		SBU-prioriteit	Zonne-energie levert stroom aan de lasten als eerste prioriteit.Als zonne-energie niet voldoende is om alle aangesloten belastingen van stroom voorzien, batterij-energie zal stroom leveren tegelijkertijd aan de lasten.Nutsbedrijf levert stroom aan de laadt alleen als de accuspanning daalt tot een waarschuwing voor een laag niveau spanning of het instelpunt in programma 12.
		SUB-prioriteit	Zonne-energie wordt eerst opgeladen en en dan de stroom naar de lasten.Als zonne-energie niet voldoende is om alle aangesloten belastingen van stroom voorzien, nutsvoorzieningen leveren stroom tegelijkertijd aan de lasten.Let op: SUB-prioriteit geldt alleen voor het PVmax=500Vdc-model.
02	Maximale ladinghuidig: Om te configurerentotale laadstroomvoor zonne-energie en nutsvoorzieningenopladers.(Max. opladenhuidig = nutlaadstroom +zonne-opladenhuidig)	60A (standaard)		Indien geselecteerd, acceptabele oplaadtijdHet huidige bereik is van Max.AC-laadstroom tot Max.Laadstroom van SPEC, maarhet mag niet lager zijn dan de AClaadstroom (programma 11)
03	AC-ingangsspanningbereik	Apparaten (standaard)		Als deze optie is geselecteerd, ligt hetacceptabele AC-ingangsspanningsbereik binnen90-280 V wisselstroom.
		UPS	Als deze optie is geselecteerd, ligt hetacceptabele AC-ingangsspanningsbereik binnen 170-280 VAC.
		Generator	Als dit is geselecteerd, ligt het acceptabeleAC-ingangsspanningsbereik binnen170-280VAC en is het compatibel metgeneratoren.Let op: Omdat generatorenonstabiel, misschien de output vanDe omvormer zal ook instabiel zijn.
05	Batterijtype	AVA (standaard)		OverstroomdOS FLD
		Door de gebruiker gedefinieerd	Als "Gebruiker-gedefinieerd" is geselecteerd, wordende laadspanning en de lage batterijspanning weergegeven.DC-uitschakelspanning kan worden ingesteldin programma 26, 27 en 29.
		NS 112	Ondersteuning PYLON US2000Protocol 3.5 Versie
		NS 114	Standaard communicatieProtocolformulier omvormer leverancier
06	Automatisch opnieuw opstarten wanneeroverbelasting treedt op	Opnieuw opstarten uitschakelen		Opnieuw opstarten inschakelen (standaard)OS LFE
07	Automatisch opnieuw opstarten wanneer te hoge temperatuur komt voor	Opnieuw opstarten uitschakelen		Opnieuw opstarten inschakelen (standaard)
08	Uitgangsspanning	220V		230V (standaard)
		240V
09	Uitgangsfrequentie	50Hz (standaard)		60Hz
10	Automatische bypass Bij het selecteren "auto", als de netspanning normaal is, zal het automatisch omzeilen, zelfs als de schakelaar staat uit.	handmatig (standaard)		auto
11	Maximale bruikbaarheid laadstroom	30A (standaard)
		Als deze optie is geselecteerd, ligt het acceptabele laadstroombereik binnen 2-Max. AC-laadstroom van SPEC.
12	Spanningspunt instellen terug naar de bron van het hulpprogramma bij het selecteren van prioriteit" of "Zonne-energie eerste" in programma 01.	48V-modellen:		Het instelbereik is van 44,0 V tot 57,2V voor 48v-model, maar de maximale instelwaarde moet lager zijn dan de waarde van programma 13.
		"24V-modellen:		Het instelbereik is van 22,0 V tot 28,6 V voor 24 V-model, maar de maximale instelwaarde moet lager zijn dan de waarde van programma 13.
13	Spanningspunt instellen terug naar batterijmodus wanneerSelecteren van “SBU prioriteit” of “Zonne-energie eerste” in programma 01.	Batterij volledig opgeladen (standaard)	48V-modellen:Het instelbereik is van 48V tot volledig (de waarde van programma 26-0,4 V), maar de maximale instelwaarde moet meer zijn dan de waarde van programma12.24V-modellen:Het instelbereik is van 24V tot volledig (de waarde van programma 26-0,4 V), maar de maximale instelwaarde moet meer zijn dan de waarde van programma12.
16	Bron van de oplader prioriteit: Om te configureren prioriteit van de laderbron	Als deze omvormer/lader in de lijn-, stand-by- of foutmodus werkt, kan de laderbron als volgt worden geprogrammeerd:
		Zonne-energie eerst	Zonne-energie zal de batterij als eerste prioriteit opladen.Het nutsbedrijf laadt de accu alleen op als er geen zonne-energie beschikbaar is.
		Zonne-energie en nutsvoorzieningen (standaard)	Zonne-energie en elektriciteit laden de batterij tegelijkertijd op.
		Alleen zonne-energie	Zonne-energie zal de enige zijn bron van de lader, ongeacht het nutsbedrijf beschikbaar is of niet.
		Als deze omvormer/lader in de batterijmodus werkt, kan alleen zonne-energie de batterij opladen. Zonne-energie laadt de batterij op als het is beschikbaar en voldoende.
18	Zoemermodus	Modus1	Zoemer dempen
		Modus2	De zoemer klinkt wanneer de invoerbron verandert of er is een specifieke waarschuwing of storing
		Modus3	De zoemer klinkt als er is een specifieke waarschuwing of storing
		Mode4 (standaard)	De zoemer klinkt als er is een fout
19	Automatisch terug naar standaard weergave scherm	Terug naar standaardweergave scherm (standaard)	Als dit is geselecteerd, maakt het niet uit hoe gebruiken Als u het weergavescherm verandert, keert het automatisch terug naar de standaardinstellingen beeldscherm (ingangsspanning /uitgangsspanning) na geen knop wordt 1 minuut lang ingedrukt.
		Blijf op het laatste scherm	Als dit is geselecteerd, blijft het weergavescherm op het laatste scherm van de gebruiker staan Eindelijk schakelaars.
20	Achtergrondverlichting regelen	Achtergrondverlichting aan (standaard)	Achtergrondverlichting uit20 LOF
23	Overbelastingsbypass: Als deze optie is ingeschakeld, eenheid zal overgaan naar lijnmodus als overbelasting treedt op in batterijmodus.	Omzeilen uitschakelen	Bypass inschakelen (standaard)23 BYE
25	Modbus ID-instelling	Modbus ID-instellingsbereik: 001 (standaard) ~247
26	Bulkladingspanning (CV) spanning)	Standaardinstelling voor 48V-modellen: 56,4V
		Standaardinstelling voor 24V-modellen: 28,2V
		Als self-defined is geselecteerd in programma 5, kan dit programma worden ingesteld. Het instelbereik is van 24,0V tot 30,0V voor het 24v-model en 48,0V tot 62,0V voor 48v-model. Maar de instelwaarde moet groter zijn dan of gelijk zijn aan de waarde van programma 27. Verhoging van elke klik is 0,1V.
27	Drijvende ladingspanning	Standaardinstelling voor 48V-modellen: 54,0V
		Standaardinstelling voor 24V-modellen: 27,0V
		Als self-defined is geselecteerd in programma 5, kan dit programma worden ingesteld. Het instelbereik is van 24,0V tot de waarde van programma 26 voor het 24v-model en 48,0V tot de waarde van programma 26 voor het 48v-model. De toename van elke klik bedraagt 0,1 V.
29	Lage DC-uitschakeling spanning	Standaardinstelling voor 48V-modellen: 42,0V
		Standaardinstelling voor 24V-modellen: 21,0 V
		Als self-defined is geselecteerd in programma 5, kan dit programma worden ingesteHet instelbereik is van 20,0 V tot 27,0 V voor het 24 V-model en40,0V tot 54,0V voor 48v-model. De instelwaarde moet lager zijndan de waarde van programma 12. De toename van elke klik is 0,1 V. Delage DC-uitschakelspanning wordt vastgezet op de ingestelde waarde, ongeachtwelk percentage van de belasting er isaangesloten.
32	Bulklading tijd (CV) fase)	Automatisch (standaard):	Als dit is geselecteerd, beoordeelt de omvormerDeze laadtijd wordt automatisch aangepast.
		5 minuten	Het instelbereik is van 5 mintot 900 min. Verhoging van elkklik is 5 min.
		900 minuten
		Als in programma 05 “USE” is geselecteerd, kan dit programma worden ingesteld.

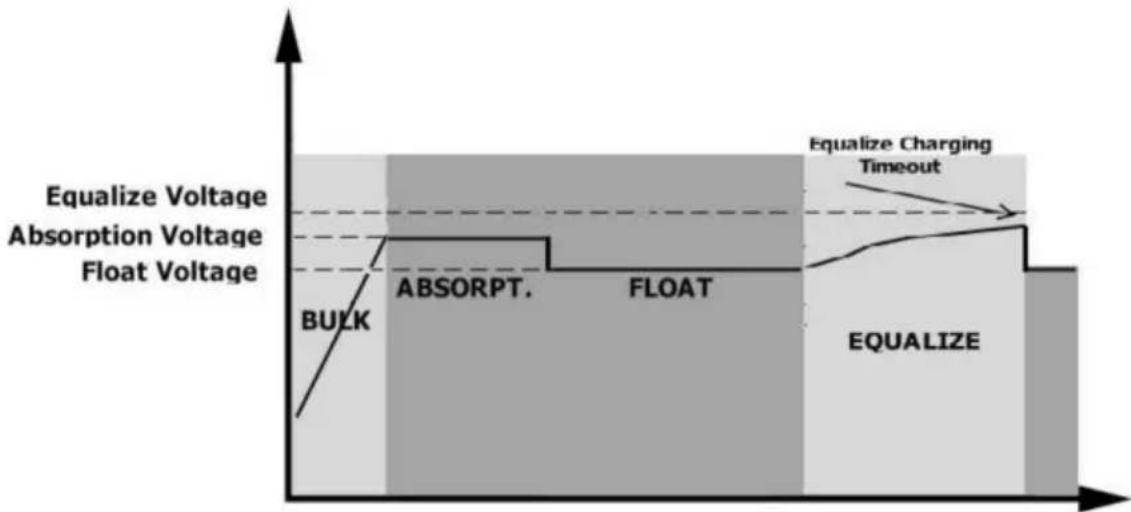

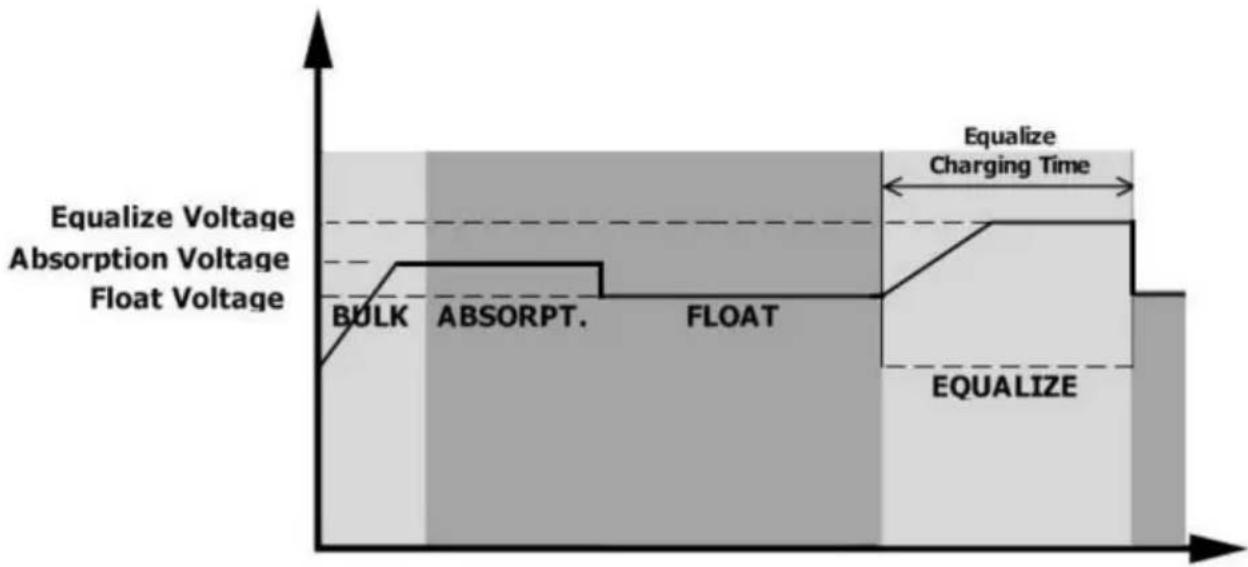

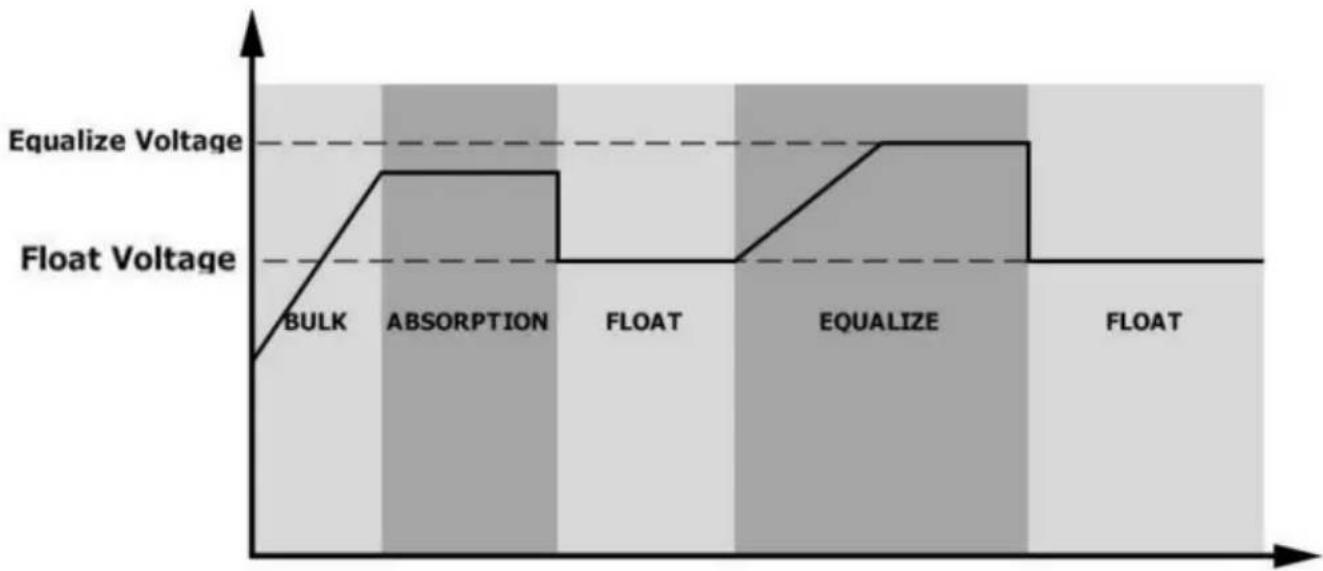

33	Batterij-egalisatie	Batterij-egalisatie	Batterij-equalisatie uitschakelen(standaard)[IMAGE]
		Als in programma 05 “Overstroomd” of “Gebruikersgedefinieerd” is geselecteerd,programma kan worden ingesteld.
34	Batterij-egalisatie spanning	De standaardinstelling voor 48V-modellen is 58,4V. Het instelbereik is van zwevende spanning ~ 64V. De toename van elke klik is 0,1V.
		De standaardinstelling voor 24V-modellen is 29,2V. Het instelbereik is van zwevende spanning ~ 31V. De toename van elke klik is 0,1V.
35	Batterij gelijk gemaakt tijd	60min (standaard)	Het instelbereik is van 0 min tot 900min.
36	Batterij gelijk gemaakt time-out	120min (standaard)	Het instelbereik is van 0 min tot 900 minuten.
37	Egalisatie-interval	30 dagen (standaard)	Het instelbereik is van 1 tot 90 dagen.
39	Egalisatie geactiveerd onmiddellijk	Inschakelen	Uitschakelen (standaard)39 Ads
		Als de equalisatiefunctie in programma 33 is ingeschakeld, wordt dit programma kan worden ingesteld. Als "Inschakelen" is geselecteerd in dit programma, is het activeer onmiddellijk de batterij-equalisatie en LCD-hoofdpaginazal shows " E9". Als Als "Uitschakelen" is geselecteerd, wordt het geannuleerd egalisatiefunctie tot de volgende geactiveerde egalisatietijd arriveert op basis van de instelling van programma 37. Op dit moment zal "Eq" wordt niet weergegeven op de LCD-hoofdpagina.
41	Automatischactivering voorlithiumbatterij		Automatische activering uitschakelen(standaard)
			Wanneer Programma05 is geselecteerd“Llx” als lithiumbatterij en wanneerde batterij nietgedetecteerd, wordt de eenheid geactiveerdautomatisch de lithiumbatterij per keer. Alsu wilt activerenautomatisch het lithiumbatterij, u moet deeenheid.
42	Handmatige activeringvoor lithiumbatterij		Standaard: activering uitschakelen
			Wanneer Programma05 is geselecteerd“Llx” als lithiumbatterij, wanneerde batterij wordt niet gedetecteerd, alsje wilt het lithium activerenbatterij per keer, je zou kunnenheb het geselecteerd.
43	SOC-punt instellenterug naar de bron van thethulpprogramma bij het selecteren van "prioriteit" of “Zonne-energieeerste" in programma 01		Standaard 50%, 20%~50%Instelbaar
44	SOC-punt instellenterug naar de batterijmodusbij het selecteren van “SBUprioriteit” of “Zonne-eerst” inprogramma 01		Standaard 95%, 60%~100%Instelbaar
45	Lage DC-afsnijding SOC		Standaard 20%, 3%~30% Instelbaar
46	Maximale afvoer huidige bescherming		Standaard UIT Stroomontlading uitschakelen huidige beschermingsfunctie
			Wanneer de ontladingsstroom de ingestelde waarde overschrijdt, De batterij stopt met ontladen. Het instelbereik is van 50A tot 500A.

4. BATTERIJ-EGALISATIE

Equalisatiefunctie is toegevoegd aan de laadregelaar. Het keert de opbouw van negatieve chemische effecten zoals stratificatie, een toestand waarbij de zuurconcentratie groter aan de onderkant van de batterij dan aan de bovenkant. Egalisatie helpt ook om verwijder sulfaatkristallen die zich mogelijk op de platen hebben verzameld. Als dit niet wordt gecontroleerd, conditie, sulfatering genoemd, zal de algehele capaciteit van de batterij verminderen. Daarom, Het is raadzaam om de batterij regelmatig te egaliseren.

ÿ Hoe de egalisatiefunctie toe te passen

U moet de batterij-equalisatiefunctie inschakelen in het LCD-instellingenprogramma voor bewaking 33 eerst. Vervolgens kunt u deze functie op het apparaat toepassen door een van de volgende methoden:

Instellen van egalisatie-interval in programma 37.

Actieve egalisatie direct in programma 39. ÿ Wanneer

egaliseren

In de float-fase, wanneer het instellingsvereffeningsinterval (batterijvereffeningscyclus) is aangekomen, of de egalisatie is onmiddellijk actief, de controller zal beginnen met het invoeren Egalisatiefase.

fase levert de controller stroom om de batterij zoveel mogelijk op te laden totdat de batterijspanning stijgt tot de batterij-equalisatiespanning. Vervolgens wordt

constante-spanningsregeling toegepast om de batterijspanning op de batterij-

equalisatiespanning te houden. De batterij blijft in de Equalize-fase totdat de ingestelde batterij-equalisatietijd is bereikt.

Echter, in de Equalize-fase, wanneer de batterij-equalisatietijd is verstreken en de batterijspanning niet stijgt tot het batterij-equalisatiespanningspunt, zal de laadregelaar de batterij-equalisatietijd verlengen totdat de batterijspanning de batterij-

equalisatiespanning bereikt. Als de batterijspanning nog steeds lager is dan de batterij-equalisatiespanning wanneer de batterij-equalisatietime-outinstelling is verstreken, zal de laadregelaar de equalisatie stoppen en terugkeren naar de float-fase.

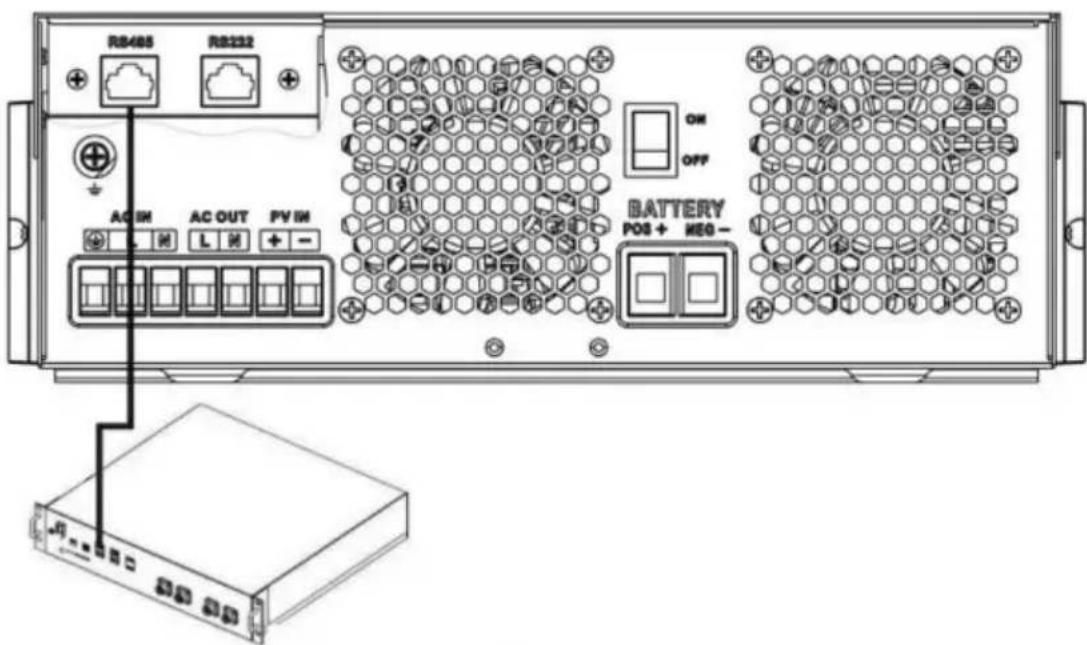

Lithiumbatterijverbinding Als u

een lithiumbatterij voor de omvormer kiest, mag u alleen de lithiumbatterij gebruiken die wij hebben geconfigureerd. Er zijn twee connectoren op de lithiumbatterij, RS485-poort van BMS en stroomkabel.

Volg onderstaande stappen om de aansluiting van de lithium-ionbatterij te implementeren: ÿ Monteer de batterijklem op basis van de aanbevolen batterijkabel en klemgrootte (hetzelfde als loodzuur, zie het gedeelte Aansluiting loodzuurbatterij voor meer informatie). ÿ

Sluit het uiteinde van de RS485-poort van de batterij aan op het BMS (RS485) communicatiepoort van de omvormer.

RB485 RB322 AC IN AC OUT PV IN L H + - BATTERY POS + MEO - ON OFF

Fig 1

Lithium batterij communicatie en instelling als u kiest voor

een lithium batterij, zorg er dan voor dat u de BMS communicatiekabel aansluit tussen de batterij en de omvormer. Deze communicatiekabel levert informatie en signaal tussen de lithium batterij en de omvormer. Deze informatie staat hieronder vermeld:

ÿ Herconfigureer de laadspanning, laadstroom en de ontladingsbeveiliging van de batterij spanning volgens de parameters van de lithium-ionbatterij.

ÿ Laat de omvormer starten of stoppen met opladen op basis van de status van het lithium batterij.

Sluit het uiteinde van de RS485 van de batterij aan op de RS485-communicatiepoort van de omvormer

Zorg ervoor dat de RS485-poort van de lithium-ionbatterij pin-tot-pin is aangesloten op de omvormer, dat de communicatiekabel zich in de verpakking bevindt en dat de pintoewijzing van de RS485-poort van de omvormer zoals hieronder wordt weergegeven:

Pin number	RS485 Port
PIN1	RS485-B
PIN2	RS485-A
PIN7	RS485-A
PIN8	RS485-B

Nadat u verbinding hebt gemaakt, moet u een aantal instellingen voltooien en bevestigen, zoals hieronder:

ÿ Selecteer programma 05 als lithium-batterijtype.

ÿ Bevestig de instelwaarde van programma 41/42/43/44/45.

Let op: Programma 43/44/45 zijn alleen beschikbaar bij succesvolle communicatie. Ze vervangen de functie Programma 12/13/29. Programma 12/13/29 is dan ook niet meer beschikbaar.

LCD-scherm

Als de communicatie tussen de omvormer en de accu succesvol is, wordt de volgende informatie op het LCD-scherm weergegeven:

Instelling voor PYLON US2000 lithium-batterij

ÿ PYLONTECH US2000 lithium-batterij-instellingen:

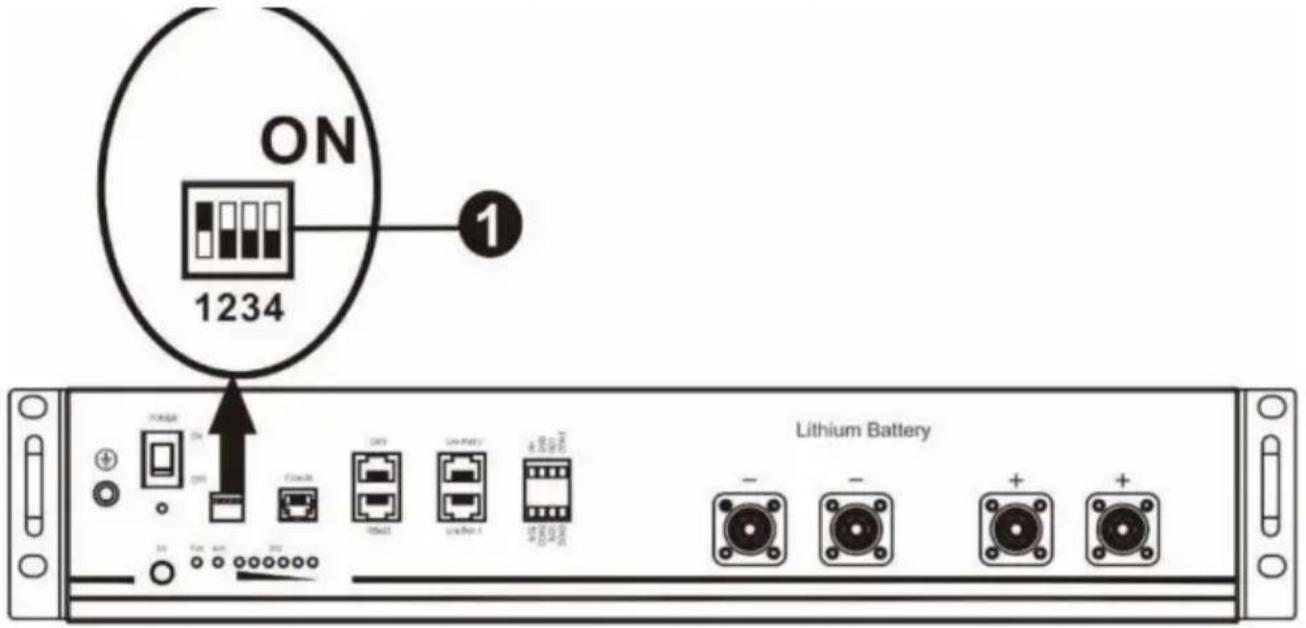

Dip-schakelaar: Er zijn 4 dip-schakelaars waarmee u verschillende baudrates en batterijduur kunt instellen groepsadres. Als de schakelaarpositie op de "UIT"-positie staat, betekent dit "0". Als Als de schakelaar in de stand "AAN" staat, betekent dit "1".

Dip 2, 3 en 4 zijn gereserveerd voor het adres van de batterijgroep.

Met de dipswitches 2, 3 en 4 op de hoofdaccu (eerste accu) kunt u de groepsadres.

OPMERKING: "1" is de bovenste positie en "0" is de onderste positie.

ÿ Installatieproces:

Stap 1. Gebruik de RS485-kabel om de omvormer en de lithium-ionbatterij aan te sluiten zoals afgebeeld in figuur 1.

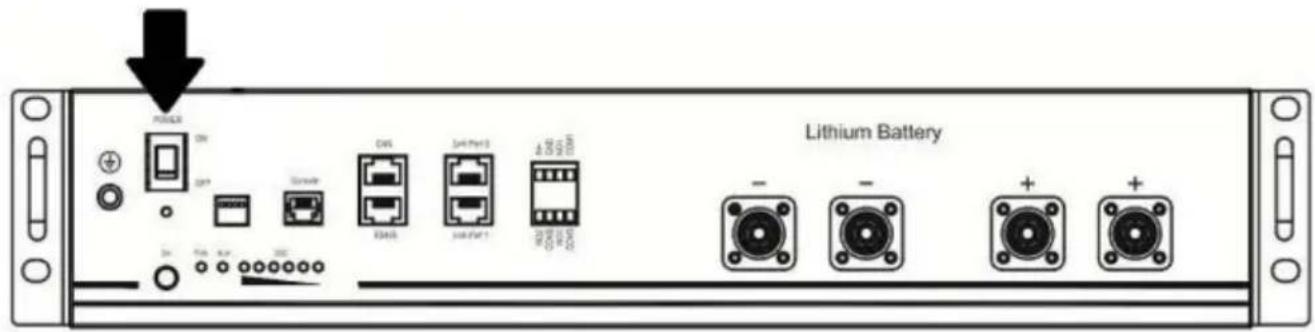

Stap 2. Schakel de lithiumbatterij in.

Lithium Battery + - + + - - + + - - + - - - + - - - + - - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Stap 3. Houd de knop langer dan drie seconden ingedrukt om de lithium-ionbatterij te starten en het uitgangsvermogen is gereed.

Lithium Battery + - + + - - + - DCB DCB3 DCB4 DCB5 DCB6 DCB7 DCB8 DCB9 DCB10 DCB11 DCB12 DCB13 DCB14 DCB15 DCB16 DCB17 DCB18 DCB19 DCB20 DCB21 DCB22 DCB23 DCB24 DCB25 DCB26 DCB27 DCB28 DCB29 DCB30 DCB31 DCB32 DCB33 DCB34 DCB35 DCB36 DCB37 DCB38 DCB39 DCB40 DCB41 DCB42 DCB43 DCB44 DCB45 DCB46 DCB47 DCB48 DCB49 DCB50 DCB51 DCB52 DCB53 DCB54 DCB55 DCB56 DCB57 DCB58 DCB59 DCB60 DCB61 DCB62 DCB63 DCB64 DCB65 DCB66 DCB67 DCB68 DCB69 DCB70 DCB71 DCB72 DCB73 DCB74 DCB75 DCB76 DCB77 DCB78 DCB79 DCB80 DC81 DC82 DC83 DC84 DC85 DC86 DC87 DC88 DC89 DC90 DC91 DC92 DC93 DC94 DC95 DC96 DC97 DC98 DC99 + + + + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Stap 4. Schakel de omvormer in.

Stap 5. Zorg ervoor dat u het batterijtype selecteert als "Li2" in LCD-programma 5.

Als de communicatie tussen de omvormer en de accu succesvol is, licht het accupictogram op het LCD-scherm op.

Instelling voor lithiumbatterij zonder communicatie

Deze suggestie wordt gebruikt voor lithium-batterijtoepassingen en vermijd lithium-batterijen.

BMS-beveiliging zonder communicatie, voltooi de instellingen als volgt:

ÿ Voordat u met de instelling begint, moet u de BMS-specificatie van de batterij verkrijgen:

A. Maximale laadspanning
B. Maximale laadstroom
C. Ontladingsbeveiligingsspanning

ÿ Stel het batterijtype in als "GEBRUIK" (door de gebruiker gedefinieerd)

05	Batterijtype	AVA (standaard)	Overstroomd
		Door de gebruiker gedefinieerd	Als “Gebruiker-gedefinieerd” is geselecteerd, wordt de batterij opgelader spanning en lage DC-uitschakelspanning kunnen opgesteld in programma 26, 27 en 29.

ÿ Stel de CV-spanning in als maximale laadspanning van BMS-0,5 V.

26	Gobtepwijg opladen spanning (CV-spanning)	standaardinstelling: 56,4V
		Als in programma 5 zelfgedefinieerd is geselecteerd, kan dit programma worden ingesteld. Instelling bereik is van 24,0V tot 31,0V voor 24v-model en 48,0V tot 62,0V voor 48v-model. Maar de instelwaarde moet groter zijn dan of gelijk zijn aan de waarde van programma27. De toename van elke klik is 0,1 V.

ÿ Stel de zwevende laadspanning in als CV-spanning.

27	Drijvend opladen spanning	standaardinstelling: 54,0V
		Als in programma 5 zelfgedefinieerd is geselecteerd, kan dit programma worden instellen. Het instelbereik is van 24,0 V tot de waarde van programma 26 voor het 24 V-model 48,0 V tot de waarde van programma 26 voor het 48 V-model. De toename van elke klik is 0,1 V.

ÿ Stel de lage DC-uitschakelspanning in op yontladingsbeveiligingsspanning van BMS+2V.

29 Lage DC-uitschakeling spanning

standaardinstelling: 42,0V

Indien in programma 5 zelfgedefinieerd is geselecteerd, kan dit programma worden ingesteld. Het instelbereik is van 20,0V tot 27,0V voor het 24v-model en 40,0V tot 54,0V voor het 48v-model. De instelwaarde moet kleiner zijn dan de waarde van programma 12. De toename van elke klik is 0,1 V. Lage DCDe uitschakelspanning wordt vastgezet op de ingestelde waarde, ongeacht het percentage van de belasting is aangesloten.

ÿ Stel de maximale laadstroom in, die lager moet zijn dan de maximale laadstroom

van BMS.

02

Maximale lading Indien geselecteerd, 60 September laadstijd huidig: Om te configureren Het huid totale laadstroom voor zonne-energie en nutsvoorzieningen laadstroom van SPEC, maar het opladers. (Max. laadstroom = laadstroom (programma 11) laadstroom nutsbedrijf + zonne-laadstroom)

Maximaal.mag niet lager zijn dan de AC

ÿ Het spanningspunt terugzetten naar de netvoeding bij het selecteren van "SBU-prioriteit" of

"Solar first" in programma 01. De instelwaarde moet yLage DC-uitschakeling zijn

spanning+1V, anders geeft de omvormer een waarschuwing omdat de accuspanning laag is.

12	Spanningspunt instellenterug naar de bron van het hulpprogrammabij het selecteren van “SBUprioriteit” of “zonne-energie eerst” inprogramma 01.	Beschikbare opties in 48V-modellen: 46V (standaard)
		Beschikbare opties in 24V-modellen: 23V (standaard)

Opmerking:

Het is beter om de instelling te voltooien zonder de omvormer in te schakelen (laat gewoon het LCD-scherm weergeven, nee output); start de omvormer opnieuw op wanneer u klaar bent met instellen.

Foutreferentiecode

Waarschuwingsindicator

Tabel 1 Specificaties lijnmodus

OMVORMERMODEL	3,5 KVA PVmax=160V	5,5 KVA
Ingangsspanningsgolfvorm	Sinusvormig (nutsbedrijf of generator)
Nominale ingangsspanning	230V wisseistroom
Laag verlies spanning	170Vac±7V (UPS)90Vac±7V (Apparaten)
Lage verliesretourspanning	180Vac±7V (UPS);100Vac±7V (Apparaten)
Hoge verliesspanning	280Vac±7V
Hoge verliesretourspanning	270Vac±7V
Maximale AC-ingangsspanning	300V wisseistroom
Nominale ingangsfrequentie	50Hz / 60Hz (automatische detectie)
Lage verliesfrequentie	40±1Hz
Lage verlies-rendementsfrequentie	42±1Hz
Hoge verliesfrequentie	65±1Hz
Hoge verlies-rendementsfrequentie	63±1Hz
Uitgangskortsluitbeveiliging	Batterijmodus: Elektronische schakelingen
Efficiëntie (lijnmodus)	>95% (nominale R-belasting, batterij volledig opgeladen)
Overdrachtstijd	10 ms typisch (UPS);20 ms typisch (Apparaten)
Uitgangsvermogensafname:Wanneer de AC-ingangsspanning daalt tot 95V of 170V, afhankelijk van het model, het uitgangsvermogen zal zijn verlaagd.	Output Power

Tabel 2 Specificaties van de omvormermodus

OMVORMERMODEL	3,5 KVAPVmax=160V	5,5 KVA
Nominaal uitgangsvermogen	3,5 KVA/3,5 KW	5,5 kVA/5,5 kW
Uitgangsspanningsgolfvorm Zuivere sinusgolf
Uitgangsspanningsregeling 230Vac±5%
Uitgangsfrequentie	60Hz of 50Hz
Maximale efficiëntie	94%
Piekcapaciteit	2* nominaal vermogen gedurende 5 seconden
Nominale DC-ingangsspanning 24Vdc		48V gelijkstroom
Koude startspanning	23,0V gelijkstroom	46,0V gelijkstroom
Lage DC-waarschuwingsspanningAlleen voor AVA en Flooded@ belasting < 20%@ 20% ŷ belasting < 50%bij belasting ŷ 50%	22.0Vdc21,4V gelijkstroom20,2V gelijkstroom	44,0V gelijkstroom42,8V gelijkstroom40,4V gelijkstroom
Lage DC-waarschuwing retourSpanningAlleen voor AVA en Flooded@ belasting < 20%@ 20% ŷ belasting < 50%bij belasting ŷ 50%	23,0V gelijkstroom22,4V gelijkstroom21,2V gelijkstroom	46,0V gelijkstroom44,8V gelijkstroom42,4V gelijkstroom
Lage DC-afsluitspanningAlleen voor AVA en Flooded@ belasting < 20%@ 20% ŷ belasting < 50%bij belasting ŷ 50%	21.0Vdc20,4V gelijkstroom19,2V gelijkstroom	42,0V gelijkstroom40,8V gelijkstroom38,4V gelijkstroom

Tabel 3 Specificaties laadmodus

Nutslaadmodus
OMVORMERMODEL		3,5 KVA PVmax=160V		5,5 KVA
Maximale laadstroom (PV+wisselstroom) (@ VI/P = 230Vac)		120 Ampère		100 Ampère
Maximale laadstroom (AC) (@ VI/P = 230Vac)		80 Ampère
Orodtwaspakking	Overstroomd Batterij	29.2V gelijkstroom		58.4V gelijkstroom
Opladen Spanning	AGM / Gel Batterij	28.2V gelijkstroom		56.4V gelijkstroom
Zwevende laadspanning 27Vdc				54V gelijkstroom
Overbelastingsbeveiliging		33V gelijkstroom		63Vdc
Oplaadalgoritme		3-stappen
Laadcurve
Zonne-input
OMVORMERMODEL		3,5 KVA PVmax=160V	5,5 KVA
Nominaal vermogen		1500W	5500W
Maximale open circuitspanning van PV-array		160V gelijkstroom	500V gelijkstroom
PV-array MPPT-spanningsberelk		30Vdc~160Vdc 60Vdc~500Vdc
Max. Ingangsstroom Max.		50A	18A
Opladen Stroom (PV)		60A	100A

Tabel 4 Algemene specificaties

OMVORMERMODEL	3,5 KVA PVmax=160V	5,5 KVA
Veiligheidscertificering	DIT
Bedrijfstemperatuurbereik -10°C tot 55°C
Opslagtemperatuur	-15°C~ 60°C
Vochtigheid	5% tot 95% relatieve vochtigheid (niet-condenserend)
Afmeting (D*B*H), mm	358x295x105	438x295x105
Nettogewicht, kg	6.2	8.2

PROBLEMEN OPLOSSEN

Probleem	LCD/LED/Zoemer	Uitleg / Mogelijke oorzaak	Wat te doen
Eenheid schakelt uit automatisch tijdens het opstarten	LCD/LED's en zoemer zal actief zijn voor 3 seconden en dan compleet uit.proces.	De batterijspanning is te laag	1. Laad de batterij op.2. Vervang de batterij.
Geen reactie na inschakelen.	Geen indicatie.	1. De batterij spanning is veel te laag.2. De polariteit van de batterij is aangesloten teruggedraaid.	1. Controleer of de batterijen en De bedrading is goed aangesloten.2. Laad de batterij op.3. Vervang de batterij.
Er zijn netspanningen, maar de eenheid werkt in batterijmodus.	De ingangsspanning wordt weergegeven als 0 op de LCD en groene LED zijn knipperend.	Ingangsbeveiliging is struikelde	Controleer of de AC-schakelaar is is uitgeschakeld en de AC-bedrading is goed verbonden.
	Groene LED knippert.	Slechte kwaliteit van de wisselstroom.(Wal of Generator)	1. Controleer of de AC-draden goed zijn aangesloten.te dun en/of te lang.2. Controleer of de generator(indien van toepassing) goed werkt of als ingangsspanningsbereik instelling is correct.(UPS-apparaat)
	Groene LED knippert.	Stel “Solar First” in als de prioriteit van de output bron.	Uitvoerbron wijzigenprioriteit gaat naar Nut eerst.
Wanneer de eenheid is ingeschakeld, intern relais is geschakeld aan en uith herhaaldelijk.	LCD-scherm en LED's knipperen	Batterij is losgekoppeld.	Controleer of de batterijdraden goed zijn aangesloten.goed verbonden.
Zoemer piept continu en rode LED brandt.	Foutcode 07	Overbelastingsfout. De omvormer is overbelast 110% en de tijd is enhoog.	Verminder de verbondenheid laden door sommige uit te schakelen apparatuur.
	Foutcode 05	Uitvoer kort omcirkeld.	Controleer of de bedrading goed is goed verbonden en abnormale belasting verwijderen.
	Foutcode 02	Intern temperatuur van omvormer component is hoger dan 100°C.	Controleer of de luchtstroom van de eenheid is geblokkeerd of of de omgevingDe temperatuur is te hoog.
	Foutcode 03	De batterij is overladen.	Ga terug naar het reparatiecentrum.
		De batterijspanning is te hoog.	Controleer of de specificaties en het aantal batterijen voldoen vereisten.
	Foutcode 06/22	Uitvoer abnormaal (Omvormer spanning onder 190Vac of is hoger dan 260Vac)	1. Verminder de verbondenheid laden.2. Terug naar reparatiecentrum
	Foutcode 08/09/15	Intern componenten zijn defect.	Ga terug naar het reparatiecentrum.
	Foutcode 13	Overstroom of golf.	Start het apparaat opnieuw op als de Als de fout zich opnieuw voordoet, ga dan terug naar het reparatiecentrum.
	Foutcode 14	Busspanning is te laag.
	Nog een foutcode		Als de draden zijn aangesloten Nou, kom dan maar terug naar reparatiecentrum.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC-REP

E-Cr sStu GmbH is

Hoofd zer Land t. sr 69, 60329 Frankfurt am Main.

VK

REP

YH CONSULTING LIMITED.
