INSTRUKCJA OBSŁUGI ZT2017 Vevor

Wsparcie techniczne i certyfikągwarancji

elektronicznej www.vevor.com/support

INSTRUKCJA OBSŁUGI LAMPYGARAŻOWEJ

MODEL:ZT2017

Nadal staramy się oferować Państwu narzę dzia w konkurencyjnyehach.

„Oszczę dź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczę dności, jakie możesz uzyskać, kupując u nas określone narzę dzia w porównaniu z głównymi markami i niekoniecznie oznaczają one obję cie wszystkich kategorii narzę dzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczę dzasz połowę w porównaniu z głównymi markami.

MODEL: ZT2017

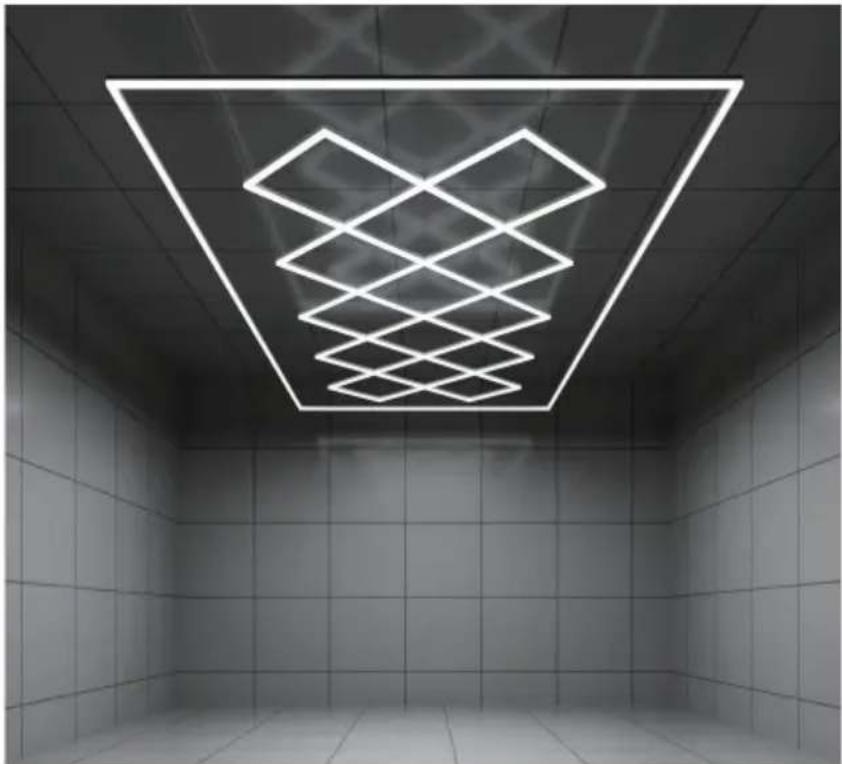

(Zdję cie ma charakter poglądowy, proszę odnosić się do rzeczywistędkoektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat e-gwarancji: www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu bę dzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Prawidłowa utylizacjaTen produkt podlega przepisom europejskiej dyrektywy 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Informacje FCC:UWAGA: Zmiany lub modyfikacje wykonane bez wyraźnej zgody strony odpowiedzialnej za zgodność mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzę tu!To urządzenie jest zgodne z części 15 przepisów FCC. Jego użytkowanie podlega dwóm nastę pującym warunkom: 1) Produkt może powodować szkodliwe zakłócenia.2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania z produktu.Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasy B zgodnie z części 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjiądmowych.Ten produkt generuje, wykorzystuje i może emitować energię o części stotliwości radiowej i jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w danej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego, co można sprawdzić, wyłączając i włączając urządzenie, zaleca się , aby użytkownik spróbował skorygować zakłócenia, stosując jeden lub kilka z poniższych środków.Zmiana orientacji lub położenia anteny odbiorczej.Zwiększ odległość mię dzy produktem a odbiornikiem.Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radlowo-telewizyjnego.

ŚWIATŁO LEDSZEŚCIOKĄTNE

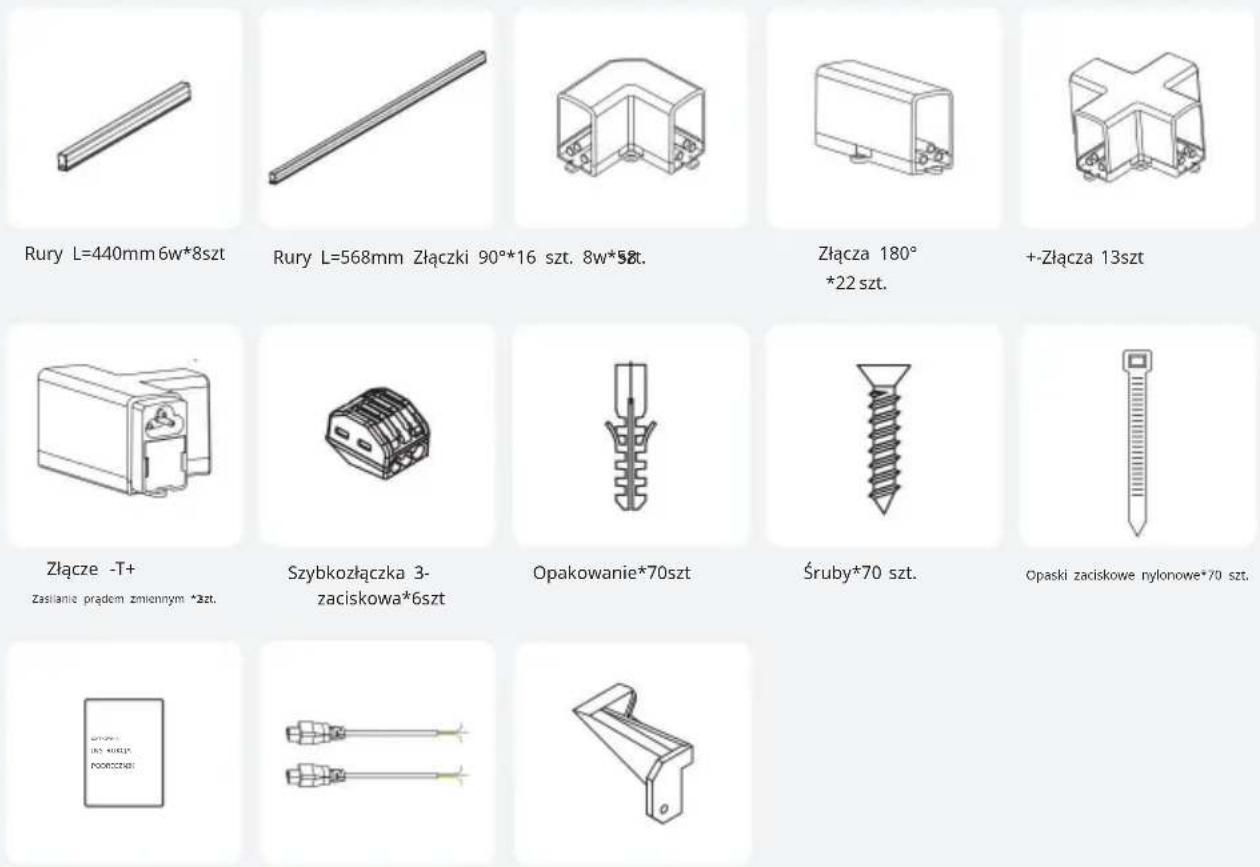

Uwaga: W opakowaniu znajduje się jedna zapasowa sztuka na każde

Instrukcja obsługi 1 szt. Przewód wejściowy AC 2 szt.
Narzę dzie do demontażu*1 szt.

CECHY I SPECYFIKACJE

Dane dotyczące wydajności	15 HEX
Moc	512 W
Napię cie wejściowe	100-240 V prądu zmiennego
CCT	6500 tys.
Montowanie	Zawieszenie/Montaż powierzchniowy

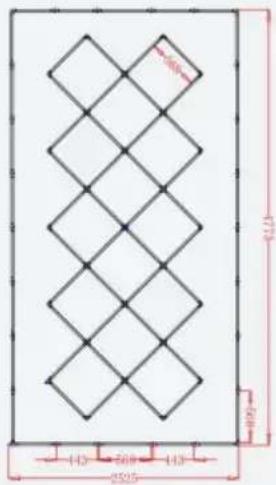

143 50.0 143 250.5 48mm 177.5

INSTALACJA

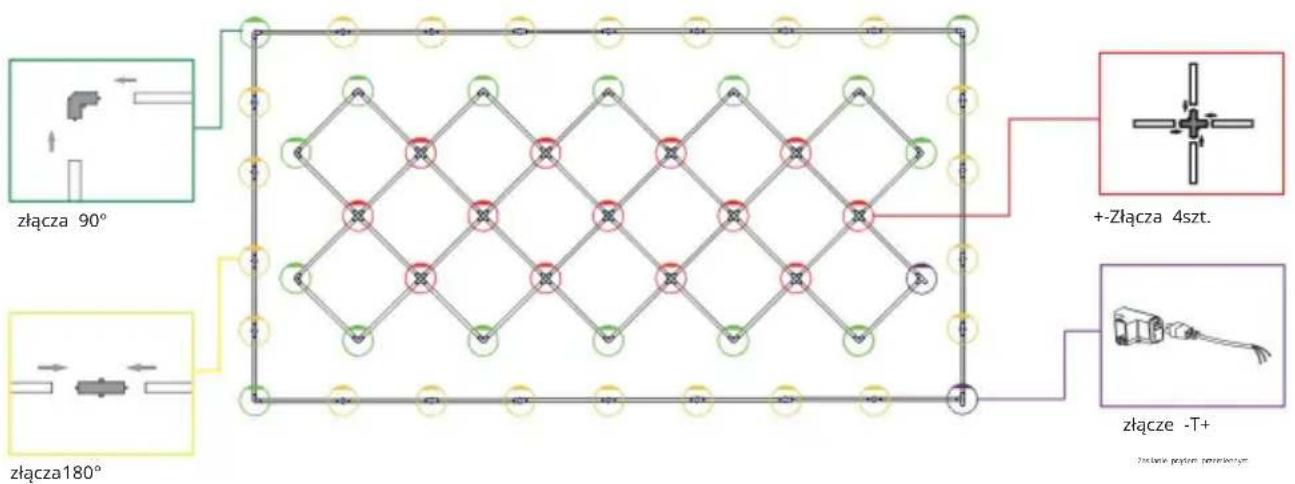

Podłącz rurki szeregowo w nastę pujący sposób, każde fioletowe kółko wymaga własnego źródła zasilania

OSTROŻNOŚĆ!!

1. Należy zachować ostrożność podczas podłączania listew świetlnych do złączy. Nie uszkodzić miedzigłej w złączach.
2. Stwórz pożądany wzór i przetestuj go przed montażem na suficie. 3. Tylko 2 złącza do przewodu wejściowego prądu zmiennego: brązowy - linia, niebieski - neutralny, żółkjiemienie

Uwaga: Liczba potrzebnych kabli zależy od rozmiaru i ilości świetlówek. (1 kabel na 65 świetlówek sześciowatowych lub 25 świetlówek szesnastowatowych, maks. moc połączenia: 400

JAK ZAMONTOWAĆ NA SUFICIE.

Uwagi: 1.

Do podłączenia 100-240 AC 50/60 Hz powinny być 2 przewody; 2. Instalację powinien wykonać profesjonalny elektryk;

1. Dach płaski - przykrę ć łącznik od otworu bezpośrednio do sufitu

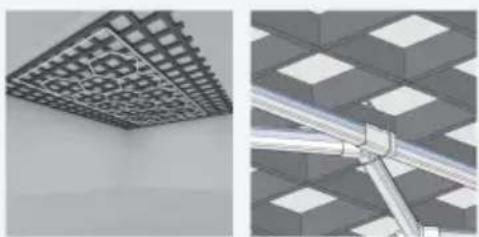

1. Dach kratowy - Związ go opaskaraciskowymi

Krok 1: Przyklej prostokątną powierzchnię znajdująca się wewnątrz narzę dzia do wyjmowania do lampy. Krok 2: Naciśnij w kierunku złącza i przesuń klamrę złącza do góry. Krok 3: Gdy klamra złącza zostanie przesunię ta do góry, wyjmij rurkęlampy.

INSTRUKCJA INSTALACJI

1. Dach płaski - przykrę ć łącznik od otworu bezpośrednio do sufitu

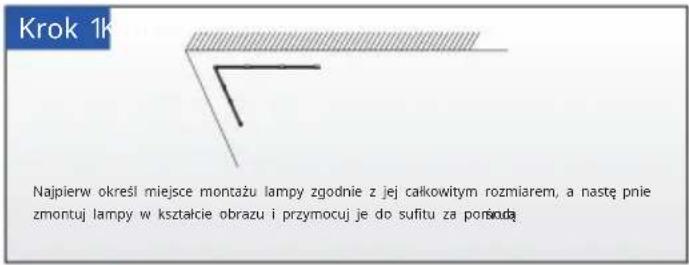

Krok 1k Najpierw określ miejsce montażu lampy zgodnie z jej całkowitym rozmiarem, a następnie zmontuj lampy w kształcie obrazu i przymocuj je do sufitu za ponda

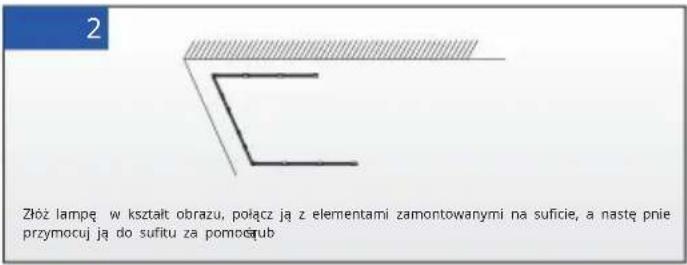

Złoż lampę w kształt obrazu, połącz ją z elementami zamontowanymi na suficie, a następnie przymocuj ją do sufitu za pompodrub

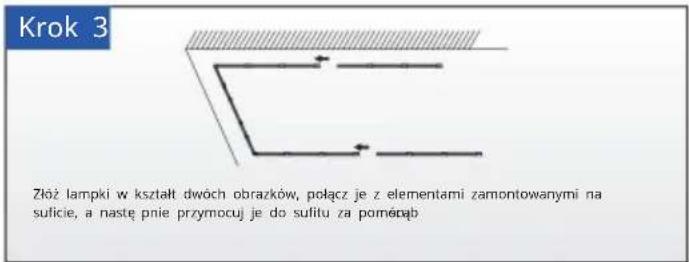

Krok 3 Złoż lampki w kształt dwóch obrazków, połącz je z elementami zamontowanymi na sułicie, a następnie przymocuj je do sufitu za pomocą

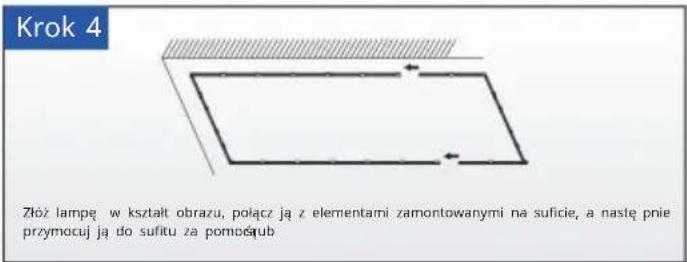

Krok 4 Złoż lampę w kształt obrazu, połącz ją z elementami zamontowanymi na suficie, a następnie przymocuj ją do sufitu za pompojub

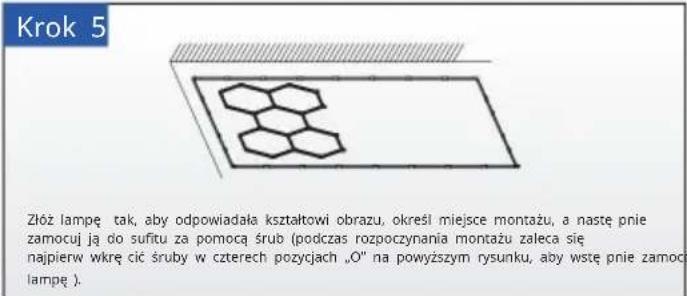

Krok 5 Złoż lampę tak, aby odpowiadała kształtowi obrazu, określi miejsce montażu, a następnie zamocuj ją do sufitu za pomocą śrub (podczas rozpoczynania montażu zaleca się najpierw wkrę cić śruby w czterech pozycjach „O” na powyższym rysunku, aby wstę pnie zamoco lampę ).

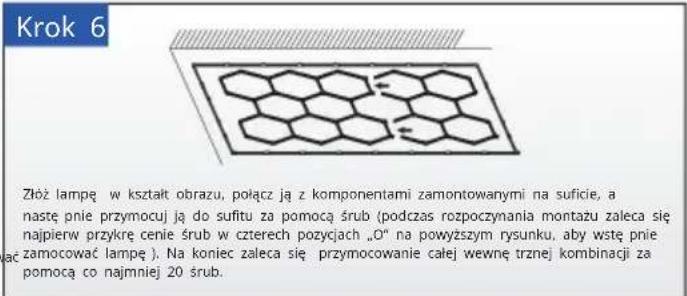

Krok 6 Złoż lampę w kształt obrazu, połącz ją z komponentami zamontowanymi na suficie, a nastę pnie przymocuj ją do sufitu za pomocą śrub (podczas rozpoczymania montażu zaleca się najpierw przykrę cenie śrub w czterech pozycjach „O” na powyższym rysunku, aby wstę pnie zac zamocować lampę ). Na koniec zaleca się przymocowanie całej wewnę trznej kombinacji za pomocą co najmniej 20 śrub.

Krok 7 Złoż lampę w kształt obrazu, połącz ją z elementami zamontowanymi na suficie, a nastę pnie przymocuj ją do sufitu za pomocą śrub (podczas rozpoczynania montażu zaleca się najpierw przykrę cenie śrub w czterech pozycjach „O” na powyższym rysunku, aby wstę pnie zamocować lampę ). Na koniec zaleca się zamocowanie cała wewnę trzna kombinacja z co najmniej 20 śrubami

1. Dach kratowy - Związ go opaskaraciskowymi

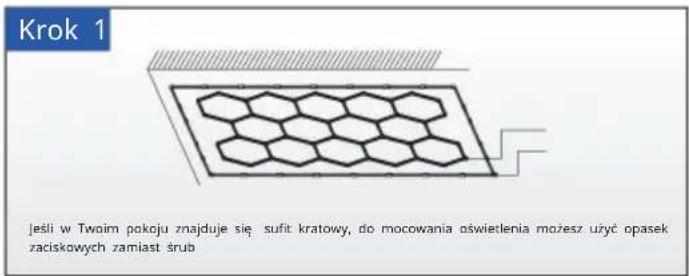

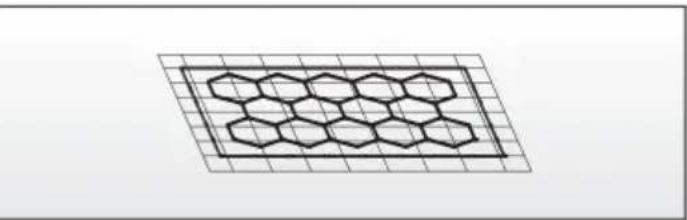

Krok 1 Jeśli w Twoim pokoju znajduje się sufit kratowy, do mocowania oświetlenia możesz użyć opasek zaciskowych zamiast śrub

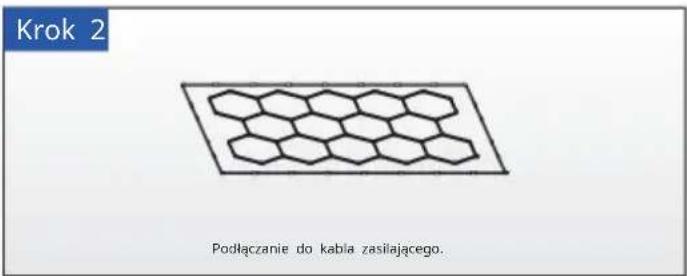

Krok 2 Podłączanie do kabla zasilającego.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj

200000 CN.
