Produkttyp	Hexagonale LED-Leuchte
Marke	Vevor
Modell	ZT2017
Gesamtleistung	512 W
Eingangsspannung	100-240 V AC, 50/60 Hz
Farbtemperatur	6500 K (kaltweißes Licht)
Anzahl der Paneele	15 Sechsecke
Montageart	Aufhängung oder Oberflächenmontage
Gehäusematerial	Aluminium (geschätzt)
Konnektivität	Reihenschaltung mit 90°- und 180°-Steckverbindern
Enthaltenes Zubehör	AC-Eingangskabel, Demontagewerkzeug, Steckverbinder
Zertifizierungen	FCC Teil 15, WEEE-Richtlinie 2012/19/EU
Garantie	Technischer Support und elektronische Garantieurkunde über www.vevor.com/support
Empfohlene Verwendung	Garage, Werkstatt, Innenbereich
Professionelle Installation	Empfohlen für den elektrischen Anschluss
Wartung und Reinigung	Verwenden Sie ein weiches, trockenes Tuch; verwenden Sie keine Scheuermittel
Sicherheit	Produkt nicht modifizieren; FCC-Richtlinien einhalten
Ersatzteile	Kontaktieren Sie den Vevor-Support für Ersatzteile
Allgemeine Informationen	Anleitung herunterladbar auf notice-facile.com

Häufig gestellte Fragen - ZT2017 Vevor

Wie installiere ich die Vevor ZT2017 Leuchte?

Die Installation erfordert das Verbinden der Röhren in Reihe mit den mitgelieferten Steckverbindern. Es wird empfohlen, einen professionellen Elektriker für den Netzanschluss zu beauftragen. Befolgen Sie den in der Anleitung bereitgestellten Installationsplan.

Wie hoch ist die Gesamtleistung der Leuchte?

Die Gesamtleistung beträgt 512 W für die 15 Sechsecke.

Kann ich mehrere Leuchten miteinander verbinden?

Ja, die Paneele werden über 90°- und 180°-Steckverbinder in Reihe geschaltet. Achten Sie darauf, die empfohlene maximale Anzahl von Kabeln einzuhalten (1 Kabel für 65 Röhren mit 6 W oder 25 Röhren mit 16 W).

Welche Farbtemperatur hat diese Leuchte?

Die Farbtemperatur beträgt 6500 K, was kaltweißem Licht entspricht, ideal für eine Garage oder Werkstatt.

Wie reinige ich die Leuchte?

Verwenden Sie ein weiches, trockenes Tuch zum Abstauben. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Trennen Sie das Gerät vor der Reinigung vom Stromnetz.

Ist diese Leuchte mit einem Dimmer kompatibel?

Nein, die Anleitung erwähnt keine Kompatibilität mit einem Dimmer. Es ist für den Betrieb mit voller Leistung ausgelegt.

Welche Zertifizierungen hat der ZT2017?

Die Leuchte entspricht FCC Teil 15 und der europäischen WEEE-Richtlinie 2012/19/EU zur Entsorgung.

Wie kontaktiere ich den technischen Support von Vevor?

Sie können den Support über die Website www.vevor.com/support für technische Fragen oder Garantieansprüche kontaktieren.

Kann ich diese Leuchte im Freien verwenden?

Nein, diese Leuchte ist nur für den Innenbereich (Garage, Werkstatt) ausgelegt. Sie ist nicht für den Außeneinsatz zertifiziert.

Was tun bei einer Fehlfunktion?

Überprüfen Sie zuerst die Anschlüsse und die Stromversorgung. Wenn das Problem weiterhin besteht, kontaktieren Sie den Vevor-Support. Versuchen Sie nicht, selbst zu reparieren, da Änderungen die Garantie und die FCC-Konformität aufheben können.

BEDIENUNGSANLEITUNG ZT2017 Vevor

Technischer Support und E-Garantizertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preiszubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Ausdrücke stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.

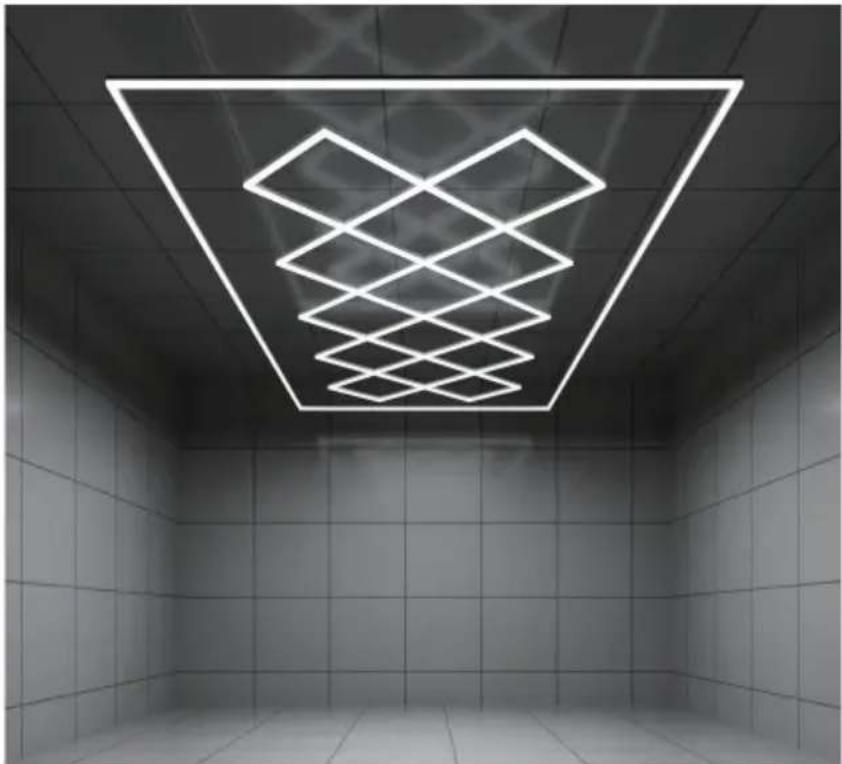

MODELL: ZT2017

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Sachgemäße EntsorgungDieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegebemterden.

FCC-Informationen:VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: 1) Dieses Produkt kann schädliche Störungen verursachen.2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen bei der Installation in Wohngebieten bieten.Dieses Produkt erzeugt, verwendet und strahlt Hochfrequenzenergie ab. Bei unsachgemäßer Installation und Verwendung kann es zu Störungen des Funkverkehrs kommen. Es besteht jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Sollte dieses Produkt Störungen des Radio- oder Fernsehempfangs verursachen (was durch Ein- und Ausschalten des Produkts überprüft werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.Richten Sie die Empfangsantenne neu aus oder verlegen Sie den Standort.Vergrößern Sie den Abstand zwischen Produkt und Empfänger.Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den Empfänger.Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

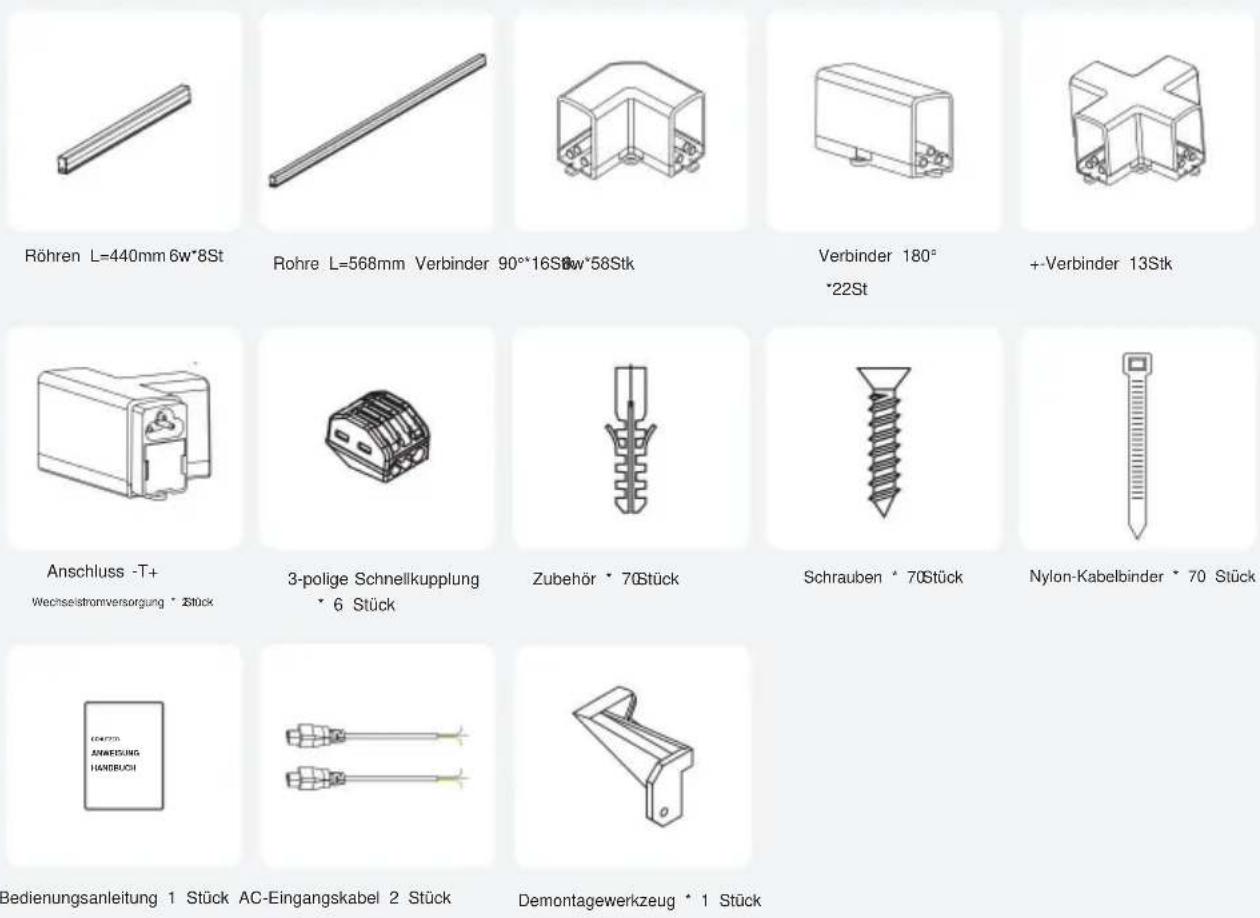

SECHSECKIGES LED-LICHT

Hinweis: Im Lieferumfang ist für jede Röhre eine Ersatzeinheit enthalten

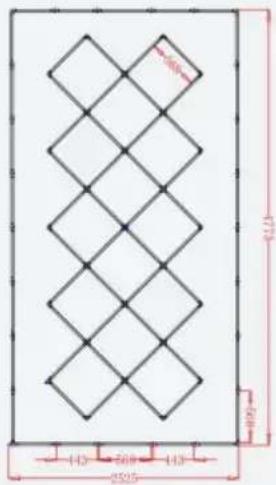

FUNKTIONEN UND SPEZIFIKATIONEN

Leistungsdaten	15 HEX
Leistung	512 W
Eingangsspannung	100–240 V Wechselstrom
CCT	6500K
Montage	Aufhängung/Oberflächenmontage

INSTALLATION

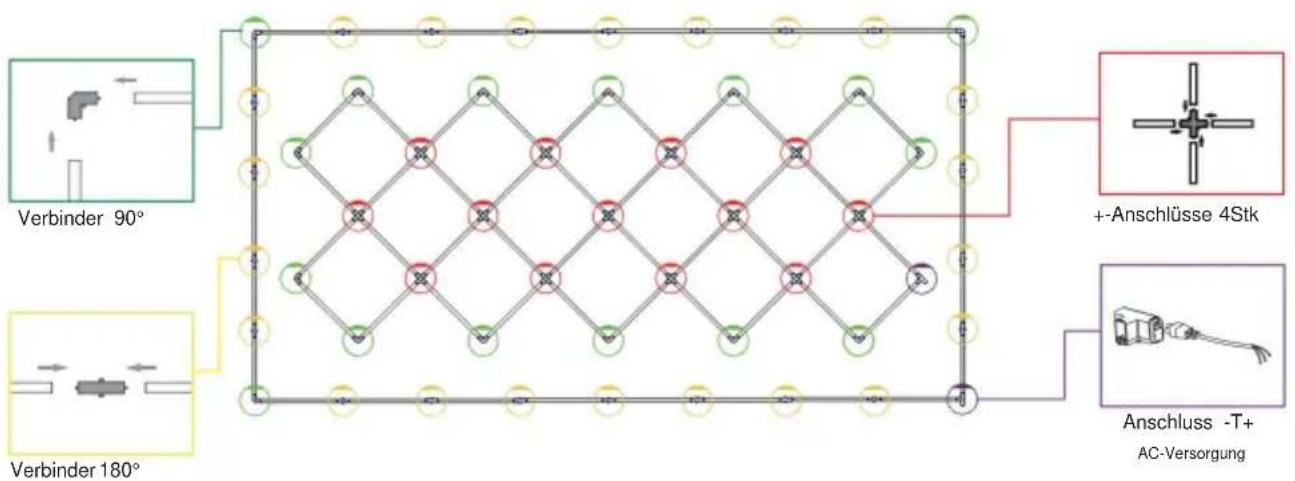

Verbinden Sie die Röhren wie folgt in Reihe. Jeder violette Kreis benötigt eine Stigenquelle.

VORSICHT!!

1. Seien Sie vorsichtig beim Verbinden der Lichtleisten mit den Anschlüssen. Beschädigen Sie nkopfreadel in den Anschlüssen.
2. Erstellen Sie Ihr gewünschtes Muster und testen Sie es, bevor Sie es an der Decke installieren. 3. Nur 2 Anschlüsse für das AC-Eingangskabel: Braun (Leitung), Blau (Neutral)(Erlab)

Hinweis: Die Anzahl der benötigten Kabel hängt von der Größe und Menge der Leuchtstoffröhren ab. (1 Kabel pro

65 6-Watt-Röhren oder 25 16-Watt-Röhren, max. 400-Wattschluss.)

SO INSTALLIERE ICH ES AN DER DECKE.

Hinweise: 1.

Zum Anschluss von 100–240 AC 50/60 Hz sollten 2 Kabel herausgeführt werden. 2.

Bitte von einem professionellen Elektriker installierassen.

1. Flachdach-Schrauben Sie den Verbinder vom Loch zur Decke direkt

1. Gitterdach - Mit Kabelbindern befestigen

Schritt 1: Kleben Sie die rechtwinklige Fläche an der Innenseite des Demontagewerkzeugs an die Lampe.
Schritt 2: In Richtung des Anschlusses drücken und die Anschlussschnalle nach oben drücken. Schritt
3: Wenn die Anschlussschnalle nach oben gedrückt ist, entfernen Sie Lampenrohr.

INSTALLATIONSANLEITUNG

1. Flachdach-Schrauben Sie den Verbinder vom Loch zur Decke direkt

Schritt 19

Bestimmen Sie zunächst die Position der Installation der Lampe entsprechend der Gesamtgröße der gesamten Lampe, montieren Sie dann die Lampen in die Form eines Bildes und befestigen Sie sie dann mit Schrauben anDaeke

2

Montieren Sie die Leuchte in Bildform, verbinden Sie sie mit den an der Decke montierten Komponenten und befestigen Sie sie anschließend mit Schrauben aDeere

Schritt 3

Montieren Sie die Lichter in die Form von zwei Bildern, verbinden Sie sie mit den an der Decke installierten Komponenten und befestigen Sie sie dann mit Schrauben Becker

Schritt 4

Montieren Sie die Leuchte in Bildform, verbinden Sie sie mit den an der Decke montierten Komponenten und befestigen Sie sie anschließend mit Schrauben an der Decke

Schritt 5

Bringen Sie die Leuchte in die Form eines Bildes, bestimmen Sie ihre Installationsposition und befestigen Sie sie dann mit Schrauben an der Decke (Beim Beginn der Installation wird empfohlen, zuerst an den vier Positionen „O“ in der obigen Abbildung Schrauben anzubring um die Lampe vorläufig zu befestigen.)

Schritt 6

Montieren Sie die Leuchte in Bildform, verbinden Sie sie mit den an der Decke installierten Komponenten und befestigen Sie sie dann mit Schrauben an der Decke (Beim Beginn der Installation wird empfohlen, zuerst an den vier Positionen „O“ in der obigen Abbildung Schrauben anzubringen, um die Lampe vorläufig zu befestigen.) Abschließend wird empfohlen, die gesamte Interne Kombination mit mindestens 20 Schrauben zu befestigen

Schritt 7

Montieren Sie die Leuchte in Bildform, verbinden Sie sie mit den an der Decke installierten Komponenten und befestigen Sie sie dann mit Schrauben an der Decke (Beim Beginn der Installation wird empfohlen, zuerst an den vier Positionen "O" in der obigen Abbildung Schrauben anzubringen, um die Lampe vorläufig zu befestigen.) Schließlich wird empfohlen, die gesamte Innenkombination mit mindestens 20 Schrauben

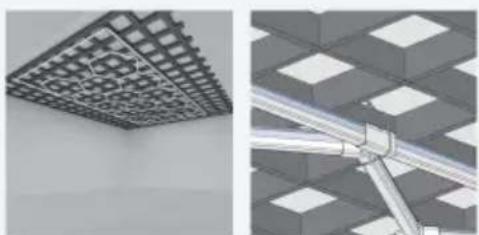

2. Gitterdach - Mit Kabelbindern befestigen

Schritt

Sie können Kabelbinder anstelle von Schrauben verwenden, um die Lichter zu befestigen, wenn sich in Ihrem Zimmer eine Gitterdecke befindet

Anschluss an das Stromkabel.
