BRUKSANVISNING ZT2017 Vevor

Teknisk support och garanticertifikat

Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskraftiga.

"Spara hälften", "Halv priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av de besparingar du kan göra genom att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att det täcker alla kategorier av verktyg som vi erbjuder. Vi påminner dig om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften jämfört med de stora toppmärkena.

MODELL: ZT2017

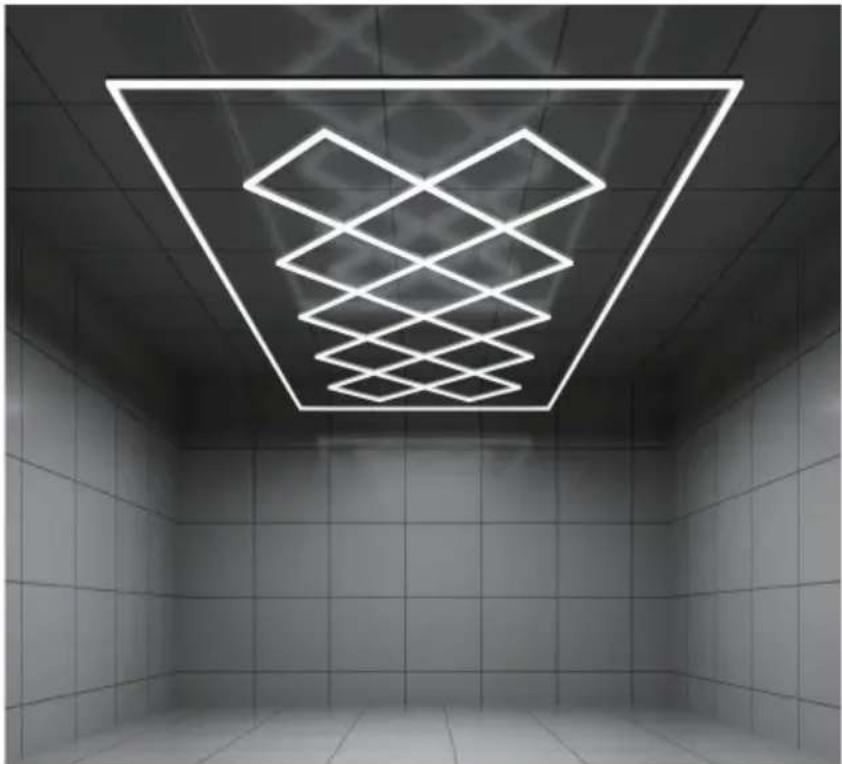

(Bilden är endast för referens, vänligen hänvisa till det fakölsjektet)

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du frågor om produkten? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Korrekt avfallshanteringDenna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat avfallshantering inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol. Produkter som är märkta som sådana får inte kasseras med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniasparater.

FCC-information:WARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens rätt att användastningen!Denna enhet uppfyller del 15 i FCC-reglerna. Användning är underkastad följande två villkor:1) Denna produkt kan orsaka skadligtörningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad drift.VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens rätt att använda produkten.Obs! Denna produkt har testats och befunnits uppfylla gränserna för en digital enhet av klass B i enlighet med del 15 i FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i ørostadsinstallation.Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att uppstå i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgårder.Rikta om eller flytta mottagarantennen.Öka avståndet mellan produkten och mottagaren.Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

HEXAGON LED-LJUS

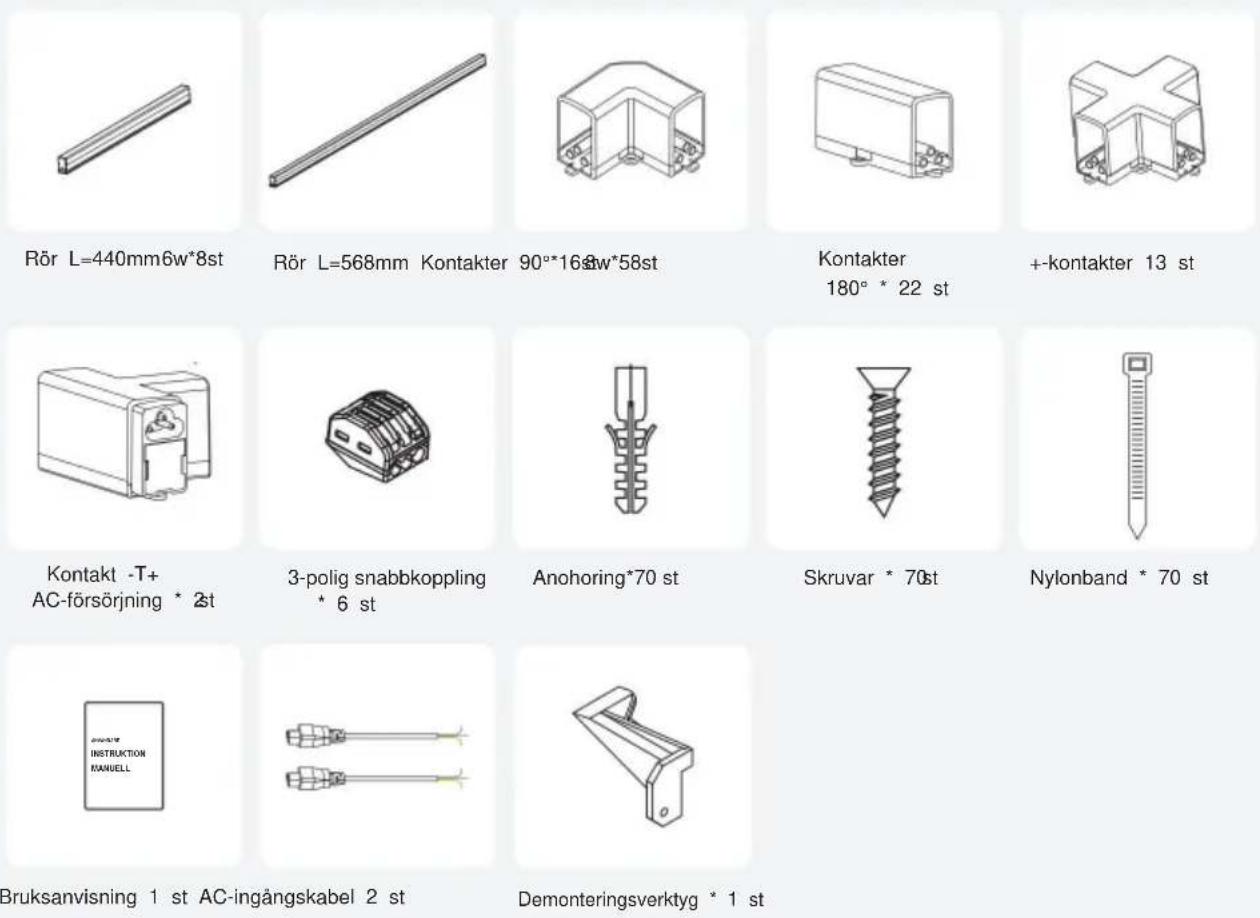

Obs: Paketet innehåller en reservenhet för varje

FUNKTIONER OCH SPECIFICATIONER

15 HEXPrestandadata
Driva	512W
Ingångsspänning	100–240 V växelström
CCT	6500K
Montering	Upphängning/Ytmontering

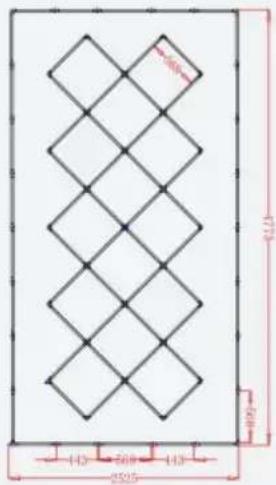

143 50.0 143 250.5 48mm 177.5

INSTALLATION

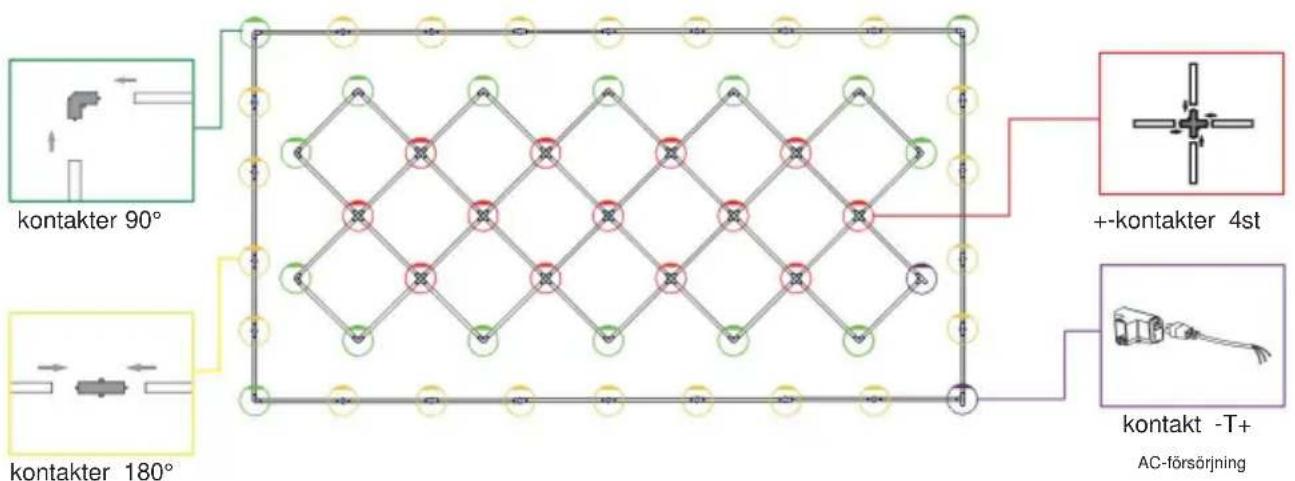

Seriekoppla rören enligt följande, varje lila cirkel kräver sin egen strömkälla.

FÖRSIKTIGHET!!

1. Var försiktig när du ansluter ljusramperna till kontakterna. Skadaköpparnålen. i kontakterna.
2. Skapa önskat mönster och testa det innan du installerar det i taket. 3.0 Endast 2 kontakter för AC-ingångskabel Brun-linje, Blå-neutral, jödl-

Obs: Antalet kablar som behövs beror på storleken och antalet lysrör. (1 kabel per 65 sexwattsrör eller 25 sextonwattsrör, max: 400 Åslutning.)

HUR MAN INSTALLERAR DEN I TAKET.

Anmärkningar:

1. Det ska finnas 2 kablar ut för att ansluta 100-240AC 50/60Hz; 2. Vänligen låt en professionell elektriker installera;

1. Platt tak - Skruva fast kopplingen från hälet direkt till taket

Steg 1: Fäst den rätvinkliga ytan på insidan av borttagningsverktyget på lampan.
Steg 2: Tryck i kontaktens riktning och tryck upp kontaktens spänne. Steg 3: När kontaktens spänne är upptryckt, ta blæmpröret.

INSTALLATIONSANVISNINGAR

1. Platt tak - Skruva fast kopplingen från hålet direkt till taket

Steg 1

Bestäm först lampans monteringsposition utifrån lampans totala storlek, montera sedan lamporna i form av en bild och fäst dem sedan i takekmear.

Steg 2

Montera lampan i form av en bild, anslut den till komponenterna som är monterade i taket och fäst den sedan i taket shevar.

Steg 3

Montera lamporna till formen av två bilder, anslut dem till komponenterna som är monterade i taket och fäst dem sedan i taketskredar.

Steg 4

Montera lampan i form av en bild, anslut den till komponenterna som är monterade i taket och fäst den sedan i taket med skruvar.

Steg 5

Montera lampan i form av en bild, bestäm dess installationsplats och fäst den secar i taket med skruvar (När installationen påbörjas rekommenderas det att först montera skruvar vid de fyra positionerna "O" i bilden ovan, för att preliminärt kunna fästa lampan.)

Steg 6

Montera lampan i form av en bild. anslut den till komponenterna som är monterade i taket och fåst den sedan i taket med skruvar. (När monteringen påbörjas rekommenderas det att först montera skruvar vid de lyra positionerna "O" i bilden ovan för att preliminärt fixera lampan.) Slutligen rekommenderas det att fåsta hela den invändiga kombinationen med minst 20 skruvar.

Steg 7

Montera lampan i form av en bild, anslut den till komponenterna som är installerade i taket och fåst den sedan i taket med skruvar. (När du börjar montera den rekommenderas det att först montera skruvarna i de fyra positionerna "O" i bilden ovan för att preliminärt fixera lampan.) Sluttigen rekommenderas det att fåsta hela den inre kombinationen med minst 20uvar

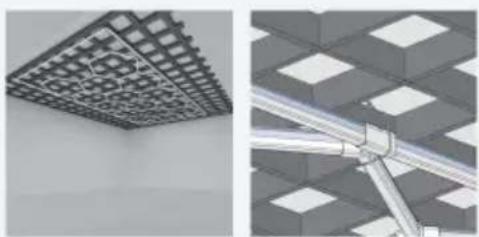

Du kan använda buntband istället för skruvar för att fästa lamporna om det finns ett rutnätstak i ditt rum.

Anslutning till strömkabeln.
