BRUKSANVISNING ZT1012 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

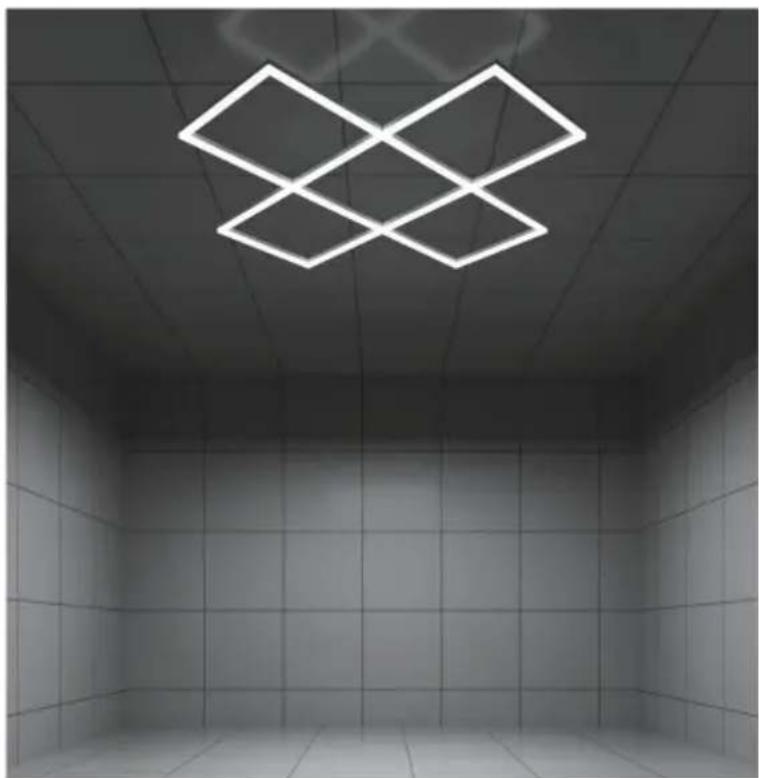

GARAGE LJUS

MODELL: ZT1012

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någ teknik eller mjukvaruuppdateringar på vår produkt.

Korrekt avfallshanteringDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

FCC-information:WARNING:Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.VARNING:Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.Obs:Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgårder.Rikta om eller flytta mottagningsantennen.Öka avståndet mellan produkten och mottagaren.Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

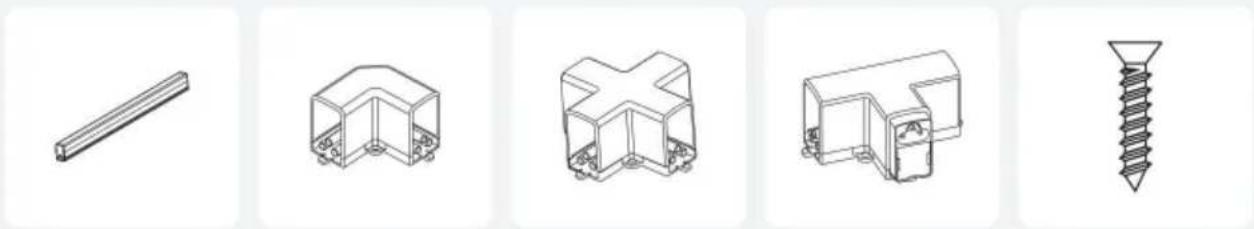

HEXAGON LED LJUS

Obs: Paketet innehåller en reservenhet för varje rör och anslutning.

Prestandadata	15 HEX
Kraft	128W
Inspänning	100-240V AC
CCT	6500K
Montering	Upphängning/Ytmontering
Livslängd	>30 000 timmar

1695 508 90° 1695

INSTALLATION

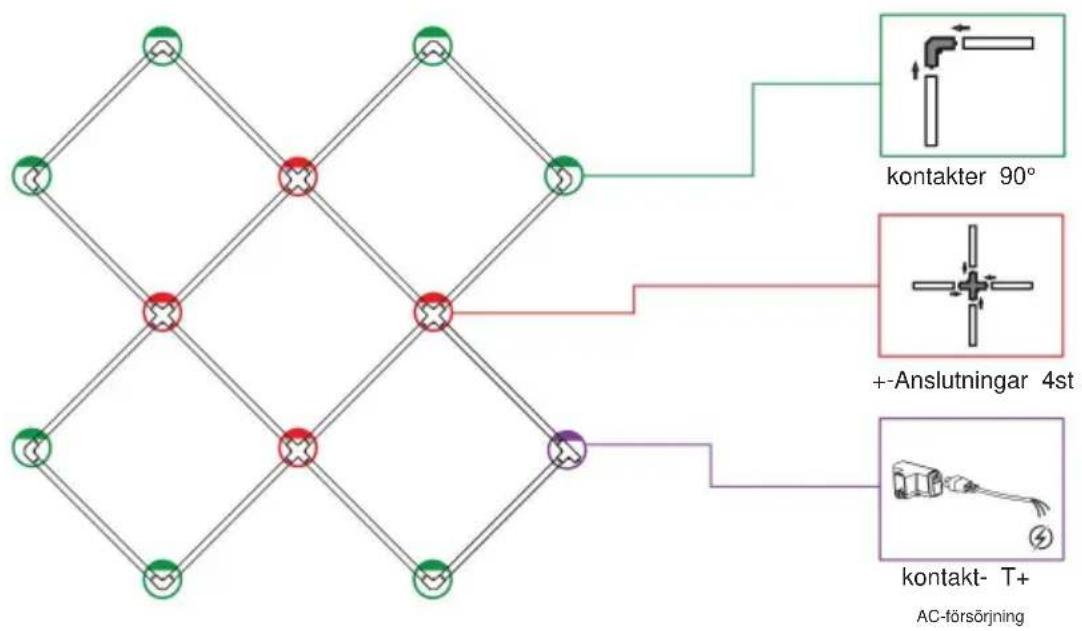

Anslut rören i serie enligt följande, varje lila cirklar kräver sin egen strömkälla

WARNING!!

1. Var försiktig när du ansluter ljusskenorna med kontakterna. Skada inte kopparnålen i kontakterna.
2. Gör önskat mönster och testa det innan du installerar det i taket. 3.0 endast 1 kontakter för AC-ingångssladd: Black-Line, White-Neutral, Green-Ground

HUR MAN INSTALLERAR DEN PÅ TAKET.

Anmärkningar:

1. Det bör finnas 2 ledningar ut för att ansluta 100-240AC 50/60Hz; 2. Installera av professionell elektriker;

1. Platt tak - Skruva fast kontakten från hålet till taket direkt

Den välgjorda koppardelar

De deformerade koppardelarna av väld

WARNING

Installation och service ska endast utföras av kvalificerad personal. Om du inte är kvalificerad, rådfråga en elektriker.

LED-rör krok kontakter hål

När LED-röret sätts in i kontakter, se till att kroken på kopplingarna sitter fast i hålet på LED-röret

Vid demontering av LED-röret måste kroken på kopplingarna lyftas med en enda sats, så att LED-röret enkelt kan tas bort

INSTALLATIONS INSTRUKTIONER

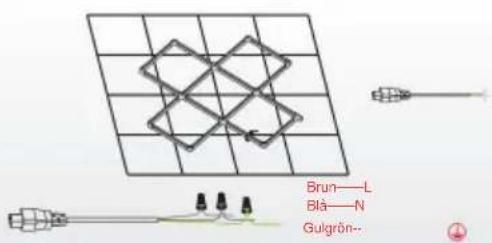

1. Platt tak - Skruva fast kontakten från hålet till taket direkt

Steg 1

Bestäm placeringen av lampan i enlighet med den totala storleken på hela lampan och montera sedan lampor i form av bild, och sedan fixa den i taket med skruvar

Steg 2

Brun—L Blà—N Gulgrôn--

Anslutning till strömkabeln.

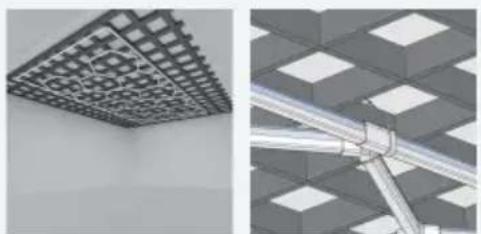

1. Gallertak - Bind fast det med dragkedjor

Steg 1

Du kan använda buntband istället för skruvar för att fixera lamporna, om det finns ett rutnätstak i ditt rum

Steg 2

Brun—L Blà—N Gulgrön--

Anslutning till strömkabeln.
