ZT1012 - Illuminazione Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lampada LED esagonale per garage
Marca	Vevor
Modello	ZT1012
Potenza	128 W
Tensione di ingresso	100-240 V CA, 50/60 Hz
Temperatura colore	6500 K (luce diurna)
Durata	Oltre 30 000 ore
Tipo di montaggio	Sospensione o montaggio a superficie
Dimensioni (ciascun tubo)	L 565 mm
Connettori inclusi	Connettori 90° (7 pezzi), connettori a 4 vie, connettore T+ per alimentazione
Accessori inclusi	Alimentazione CA, viti (20), tasselli (20), fascette (20), cavo di alimentazione (1)
Numero di tubi	16 tubi (8 W ciascuno)
Materiale	Alluminio e plastica
Grado di protezione	Non specificato, uso interno
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno morbido e asciutto
Installazione	Si consiglia un elettricista qualificato
Ricambi e riparabilità	Tubi LED e connettori sostituibili singolarmente
Garanzia	Tramite supporto tecnico su www.vevor.com/support
Norme	Conforme FCC parte 15, direttiva RAEE 2012/19/UE
Peso	Circa 3,5 kg (stima)

Domande frequenti - ZT1012 Vevor

Qual è la potenza totale della lampada Vevor ZT1012?

La potenza totale è di 128 watt, distribuita su 16 tubi LED da 8 watt ciascuno.

Come installare la lampada esagonale al soffitto?

Prima assembla i tubi e i connettori a terra secondo lo schema desiderato, poi fissa l'insieme al soffitto utilizzando viti (per soffitto piano) o fascette (per soffitto a griglia). L'installazione elettrica deve essere eseguita da un elettricista qualificato.

Qual è la tensione di alimentazione richiesta?

La lampada funziona con una tensione 100-240 V CA, 50/60 Hz, compatibile con le prese domestiche standard.

La lampada è dimmerabile?

No, questa lampada non è dimmerabile. Fornisce un'illuminazione fissa a 6500 K (luce bianca fredda).

Qual è la durata dei LED?

La durata è stimata in oltre 30 000 ore, che corrisponde a circa 10 anni di utilizzo quotidiano di 8 ore.

Posso sostituire un tubo LED difettoso?

Sì, i tubi LED sono sostituibili singolarmente. Scollega l'alimentazione, rimuovi il tubo sollevando il gancio del connettore, quindi inserisci un nuovo tubo facendo attenzione a non danneggiare l'ago di rame.

Quali accessori sono forniti con la lampada?

Il kit include: 16 tubi LED, connettori (7x90°, a 4 vie, 1 T+), alimentazione CA, cavo di rete, viti, tasselli, fascette e manuale di istruzioni.

Come pulire la lampada?

Prima di qualsiasi pulizia, scollegare l'alimentazione. Utilizzare un panno morbido e asciutto per spolverare le superfici. Non utilizzare prodotti chimici o liquidi.

La lampada è adatta per uso esterno?

No, questa lampada è progettata solo per uso interno (garage, officina, ecc.). Non esporre a umidità o intemperie.

Dove trovare il supporto tecnico e la garanzia?

Il supporto tecnico e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support. Conserva la prova d'acquisto.

MANUALE UTENTE ZT1012 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

LUCE DEL GARAGE

MODELLO: ZT1012

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Corretto smaltimentoQuesto prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

Informazioni FCC:ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: 1) Questo prodotto può causare interferenze dannose.2)Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.AVVERTENZA: cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzare il prodotto.Nota: questo prodotto è stato testato ed è risultato conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.Riorientare o riposizionare l'antenna ricevente.Aumentare la distanza tra il prodotto e il ricevitore.Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore.Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

LUCE LED ESAGONALE

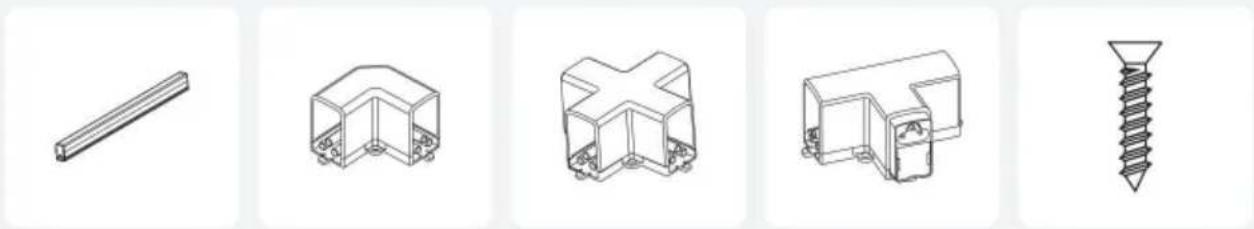

Nota: la confezione include un'unità di ricambio per ciascun tubo e connettore.

Tubi L=565mm Connettori 90° *7 pz +-Connettori 4pz 8w*16pz
Connettore -T+ Alimentazione CA *1 pz

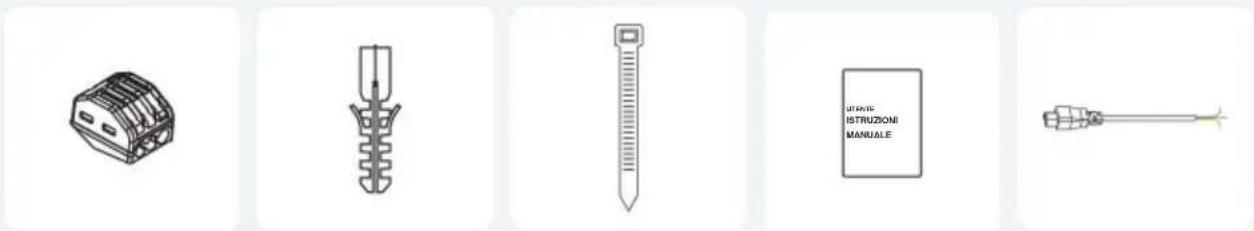

Viti*20 pezzi

Giunto rapido a 3 terminali*3 pezzi
Attacchi*20 pezzi
Fascetta in nylon*20 pezzi di manuale di istruzioni Cavo di ingresso CA 1 pezzo 1 pezzo

CARATTERISTICHE E SPECIFICHE

Dati sulle prestazioni	15 ESAGONALE
Energia	128 W
Tensione di ingresso	100-240 V CA
TDC	6500K
Montaggio	Sospensione/montaggio superficiale
Durata	>30.000 ore

INSTALLAZIONE

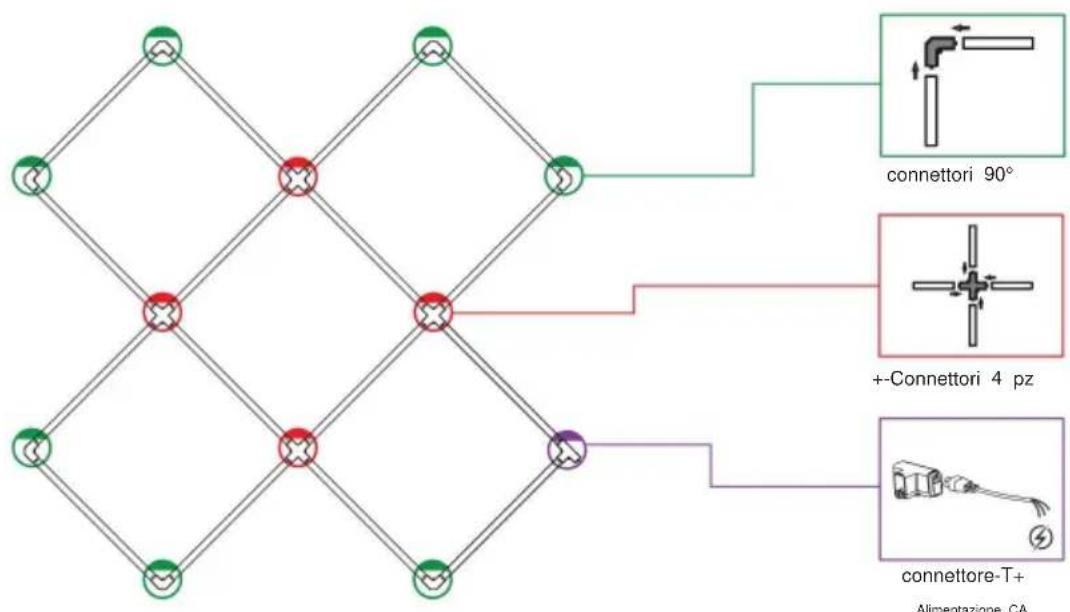

Collegare i tubi in serie come segue, ogni cerchio viola richiede la propria fonte di alimentazione

ATTENZIONE!!

1. Fare attenzione quando si collegano le barre luminose ai connettori. Non danneggiare l'ago di rame nei connettori.
   2.Crea il modello desiderato e provalo prima di installarlo sul soffitto. 3.0solo 1 connettori per cavo di ingresso CA: linea nera, bianco-neutro, verde-terra

COME INSTALLARLO A SOFFITTO.

Osservazioni:

1. Dovrebbero esserci 2 cavi in uscita per collegare 100-240 CA 50/60 Hz; 2.Si prega di installare da un elettricista professionista;

1. Tetto piano: avvitare direttamente il connettore dal foro al soffitto

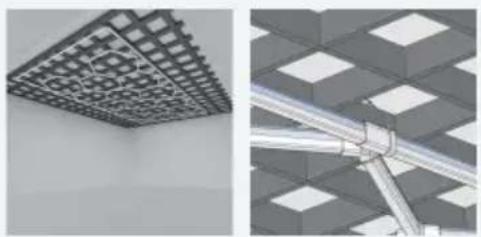

1. Tetto a griglia: fissalo con le fascette

Il ben fatto parti in rame

Installazione e manutenzione da eseguire esclusivamente da personale qualificato. Se non qualificato, consultare un elettricista.

Quando il tubo LED viene inserito nei connettori, assicurarsi che il gancio dei connettori sia bloccato nel foro del tubo LED

Quando si smonta il tubo LED, il gancio sui connettori deve essere sollevato con un colpo solo, in modo che il tubo LED possa essere facilmente rimosso.

ISTRUZIONI PER L'INSTALLAZIONE

1. Tetto piano: avvitare direttamente il connettore dal foro al soffitto

Determinare la posizione di installazione della lampada in base alle dimensioni complessive dell'intera lampada, quindi assemblarla lampade a forma di immagine, quindi fissarle al soffitto con le viti

Passo 2P

Collegamento al cavo di alimentazione.

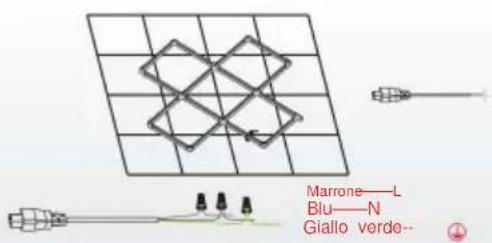

1. Tetto a griglia: fissalo con le fascette

Passo 1

È possibile utilizzare fascette per cavi invece delle viti per fissare le luci, c'è un soffitto a griglia nella tua stanza

Collegamento al cavo di alimentazione.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

REP. DEL

REGNO UNITO

YH CONSULENZA LIMITATA.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
