Producttype	Hexagonale LED-lamp voor garage
Merk	Vevor
Model	ZT1012
Vermogen	128 W
Ingangsspanning	100-240 V AC, 50/60 Hz
Kleurtemperatuur	6500 K (daglicht)
Levensduur	Meer dan 30.000 uur
Montagetype	Ophanging of oppervlaktemontage
Afmetingen (elke buis)	L 565 mm
Inbegrepen connectoren	90° connectoren (7 stuks), 4-weg connectoren, T+ connector voor voeding
Inbegrepen accessoires	AC voeding, schroeven (20), pluggen (20), kabelbinders (20), netsnoer (1)
Aantal buizen	16 buizen (elk 8 W)
Materiaal	Aluminium en kunststof
Beschermingsgraad	Niet gespecificeerd, binnengebruik
Onderhoud en reiniging	Ontkoppelen voor reiniging, gebruik een zachte droge doek
Installatie	Door een gekwalificeerde elektricien aanbevolen
Onderdelen en repareerbaarheid	LED-buizen en connectoren afzonderlijk vervangbaar
Garantie	Via technische ondersteuning op www.vevor.com/support
Normen	Voldoet aan FCC deel 15, AEEA-richtlijn 2012/19/EU
Gewicht	Ongeveer 3,5 kg (schatting)

Veelgestelde vragen - ZT1012 Vevor

Wat is het totale vermogen van de Vevor ZT1012 lamp?

Het totale vermogen is 128 watt, verdeeld over 16 LED-buizen van elk 8 watt.

Hoe installeer ik de hexagonale lamp aan het plafond?

Monteer eerst de buizen en connectoren op de grond in het gewenste patroon, bevestig vervolgens het geheel aan het plafond met schroeven (voor plat plafond) of kabelbinders (voor rasterplafond). De elektrische installatie moet worden uitgevoerd door een gekwalificeerde elektricien.

Wat is de benodigde voedingsspanning?

De lamp werkt op een spanning van 100-240 V AC, 50/60 Hz, compatibel met standaard huishoudelijke stopcontacten.

Is de lamp dimbaar?

Nee, deze lamp is niet dimbaar. Hij geeft een vaste verlichting van 6500 K (koel wit licht).

Wat is de levensduur van de LED's?

De levensduur wordt geschat op meer dan 30.000 uur, wat overeenkomt met ongeveer 10 jaar bij dagelijks gebruik van 8 uur.

Kan ik een defecte LED-buis vervangen?

Ja, de LED-buizen zijn afzonderlijk vervangbaar. Koppel de voeding los, verwijder de buis door de haak van de connector op te tillen, plaats vervolgens een nieuwe buis en zorg dat de koperen naald niet beschadigd raakt.

Welke accessoires worden meegeleverd met de lamp?

De set bevat: 16 LED-buizen, connectoren (7x90°, 4-weg, 1 T+), AC voeding, netsnoer, schroeven, pluggen, kabelbinders en handleiding.

Hoe reinig ik de lamp?

Voor het reinigen, koppel de voeding los. Gebruik een zachte droge doek om de oppervlakken af te stoffen. Gebruik geen chemicaliën of vloeistoffen.

Is de lamp geschikt voor buitengebruik?

Nee, deze lamp is alleen ontworpen voor binnengebruik (garage, werkplaats, enz.). Niet blootstellen aan vocht of weersinvloeden.

Waar vind ik technische ondersteuning en garantie?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op de website www.vevor.com/support. Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING ZT1012 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. U wordt er vriendelijk aan herinnerd om bij het plaatsen van een bestelling bij ons zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

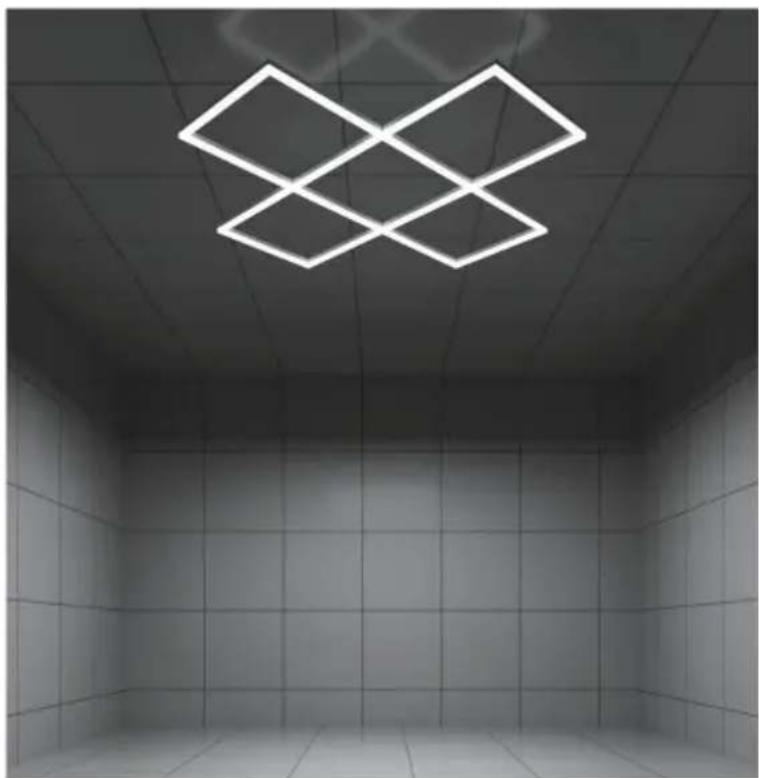

GARAGELICHT

MODEL: ZT1012

(De afbeelding is alleen ter referentie, raadpleeg het werkelijke object)

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Correcte verwijderingDit product valt onder de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet bij het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

FCC-informatie: LETOP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!Dit apparaat voldoet aan Deel 15 van de FCC-regels. Voor gebruik gelden de volgende twee voorwaarden: 1) Dit product kan schadelijkeinterferentie veroorzaken.2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.Opmerking: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.Heroriënteer of verplaats de ontvangstantenne.Vergroot de afstand tussen het product en de ontvanger.Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvange is aangesloten.Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

ZESKANT LED-LICHT

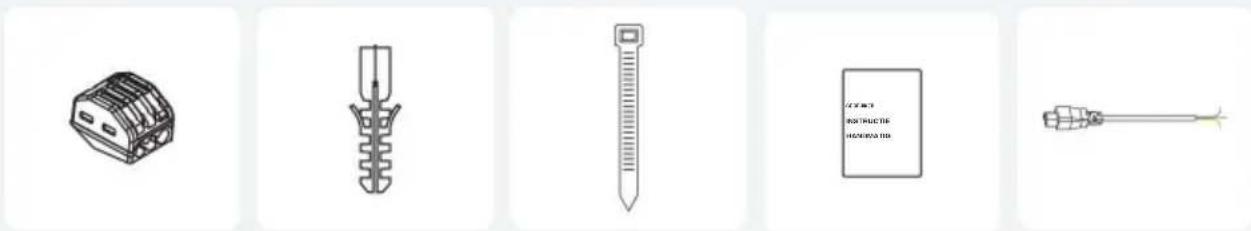

Opmerking: Het pakket bevat één reserve-eenheid voor elke buis en connector.

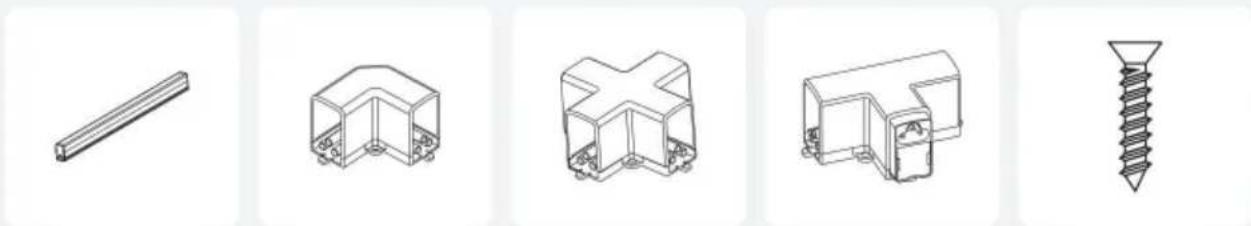

Buizen L=565mm Connectoren 90° *7 stuksConnectoren 4 stuks 8w*16 stuks
Connector -T+ AC-voeding * 1 stuks
Schroeven ^ 20 stuks

Prestatie data	15 HEX
Stroom	128W
Ingangsspanning	100-240 V AC
CCT 6500K
Montage	Ophanging/Opbouwmontage
Levensduur	>30.000 uur

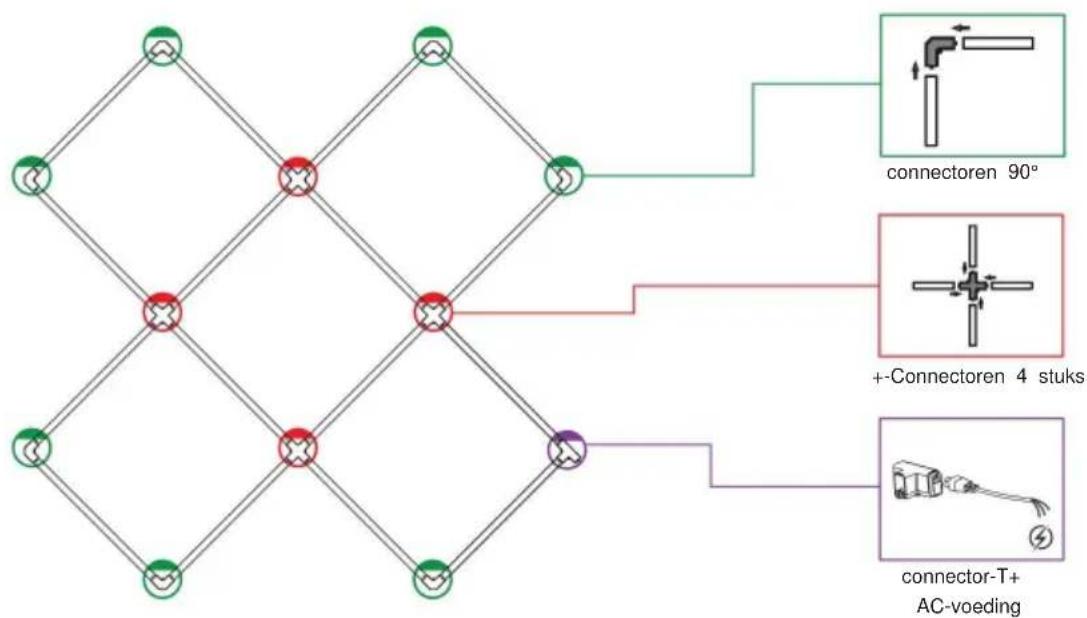

INSTALLATIE

Sluit de buizen als volgt in serie aan, elke paarse cirkel heeft een eigen stroombron nodig

VOORZICHTIGHEID!!

1. Wees voorzichtig bij het aansluiten van de lichtbalken met de connectoren. Beschadig de koperen naald niet in de connectoren.
   2.Maak het gewenste patroon en test het voordat u het aan het plafond installeert. 3,0 slechts 1 connectoren voor AC-ingangssnoer: zwarte lijn, wit-neutraal, groen-aarde

HOE HET OP HET PLAFOND TE INSTALLEREN.

Opmerkingen:

1. Er moeten 2 draden aanwezig zijn om 100-240AC 50/60Hz aan te sluiten; 2. Installeer door een professionele elektricien;

1. Plat dak: schroef de connector rechtstreeks vanuit het gat in het plafond

1. Rasterdak - Bind het vast met ritssluitingen

De goed gemaakte
koperen onderdelen

De vervormde koperen delen
door geweld

WARNING

Alleen installatie en onderhoud mogen worden uitgevoerd door gekwalificeerd personeel. Als u niet gekwalificeerd bent, raadpleeg dan een elektricien.

Wanneer de LED-buis in de connectoren wordt gestoken, zorg er dan voor dat de haak op de connectoren in het gat van de LED-buis steekt

Bij het demonteren van de LED buis dient in één keer de haak aan de connectoren opgetijd te worden, zodat de LED buis eenvoudig verwijderd kan worden

1. Plat dak: schroef de connector rechtstreeks vanuit het gat in het plafond

Bepaal de positie voor het installeren van de lamp op basis van de totale grootte van de hele lamp en monteer vervolgens de lamp
lampen in de vorm van een afbeelding en bevestig deze vervolgens met schroeven aan het plafond

Stap 29

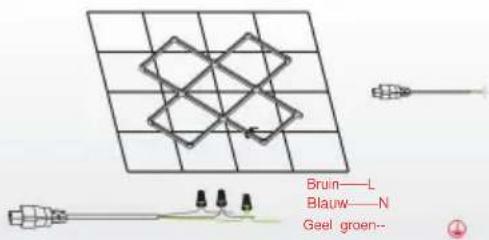

Aansluiten op de voedingskabel.

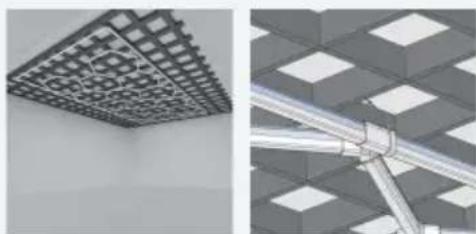

1. Rasterdak - Bind het vast met ritssluitingen

Stap 1

U kunt kabelbinders gebruiken in plaats van schroeven om de lampen te bevestigen. Er is een rasterplafond in uw kamer

Stap 2

Aansluiten op de voedingskabel.
