INSTRUKCJA OBSŁUGI ZT1012 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

INSTRUKCJA OBSŁUGI OŚWIETLENIA GARAŻOWEGO

MODEL: ZT1012

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzę dzia w konkurencyjnej cenie. „Zaoszczę dź o połowę ", „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczę dność, jaką możesz zyskać kupując u nas określone narzę dzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzglę dnienie wszystkich kategorii oferowanych narzę dzi przez nas.

Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywście oszczę dzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

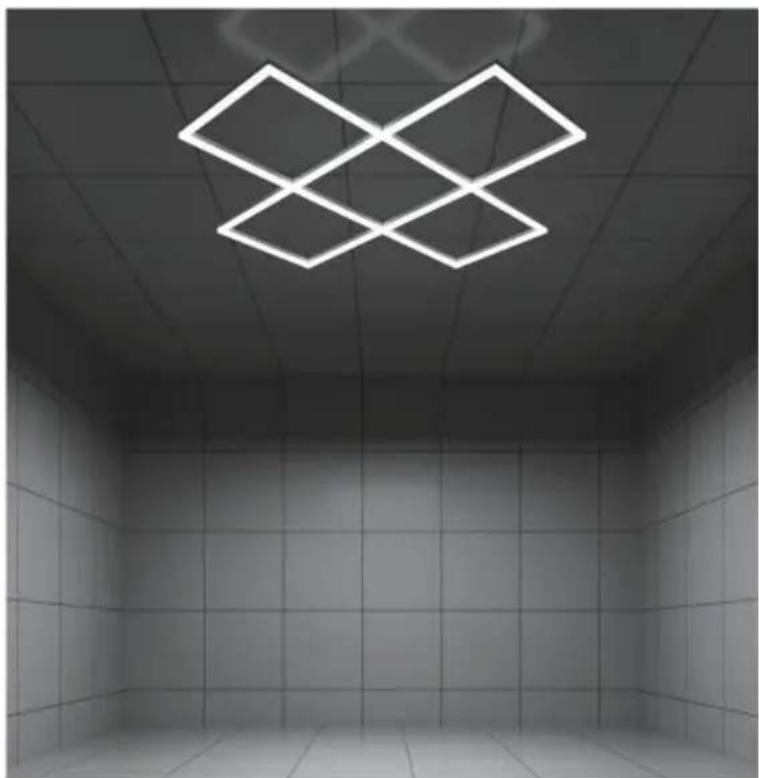

OŚWIETLENIE GARAŻOWE

MODEL: ZT1012

(Zdję cie ma charakter wyłącznie poglądowy, proszę zapoznać się z rzeczywistym obiektem)

POTRZEBUJE POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie bę dziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego proc

Prawidłowa utylizacjaTen produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nię można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je przekazać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Informacje FCC:PRZESTROGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi sprzę tu!To urządzenie jest zgodne z części 15 przepisów FCC. Działanie podlega nastę pującym dwóm warunkom: 1) Ten produkt może powodować szkodliwe zakłócenia.2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.Uwaga: ten produkt został przetestowany i stwierdzono, że spełnia ograniczenia dla urządzeń cyfrowych klasy B zgodnie z części 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.Ten produkt generuje, wykorzystuje i może emitować energię o części stotliwości radiowej, a jeśli nie zostanie zainstalowany i nie bę dzie używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączenie i włączenie produktu, zachę ca się użytkownika do podję cia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych środków.Zmień orientację lub położenie anteny odbiorczej.Zwieksz odległość pomię dzy produktem a odbiornikiem.Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizynym w celu uzyskania pomocy.

ŚWIATŁO LED SZEŚCIOKĄTNE

Uwaga: opakowanie zawiera jedną jednostkę zapasową na każdą rurkę i złącze.

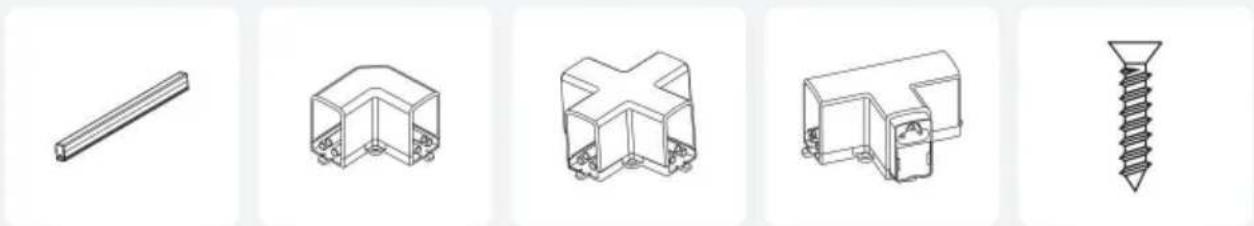

Rury L=565mm Złącza 90° *7 szt. +-Złącza 4szt*16szt.
Złącze -T+ Zasilanie AC * 1 szt
Śruby*20szt

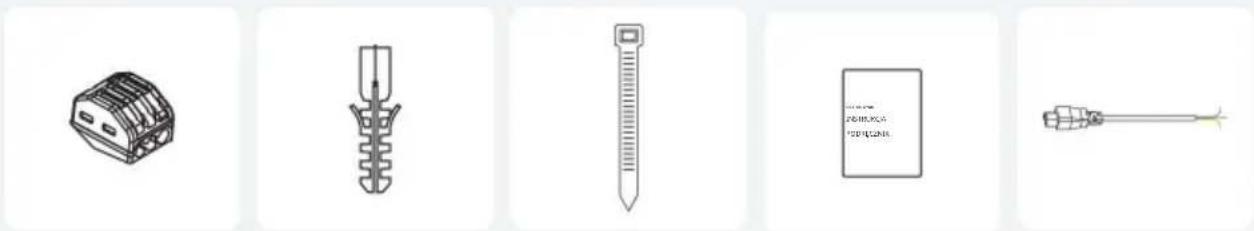

Szybkozłącze 3- zaciskowe*3szt
Anorowanie*20szt
Nylonowy krawat błyskawiczny* 20 szt. Instrukcja obsługi 1 szt. Przewód wejściowy AC 1 szt

FUNKCJE I SPECYFIKACJE

Dane o wydajności	15 SZES
Moc	128 W
Napię cie wejściowe	100-240 V AC
CCT	6500K
Montowanie	Zawieszenie/montaż powierzchniowy
Długość życia	> 30 000 godzin

1695 508 90° 1695

INSTALACJA

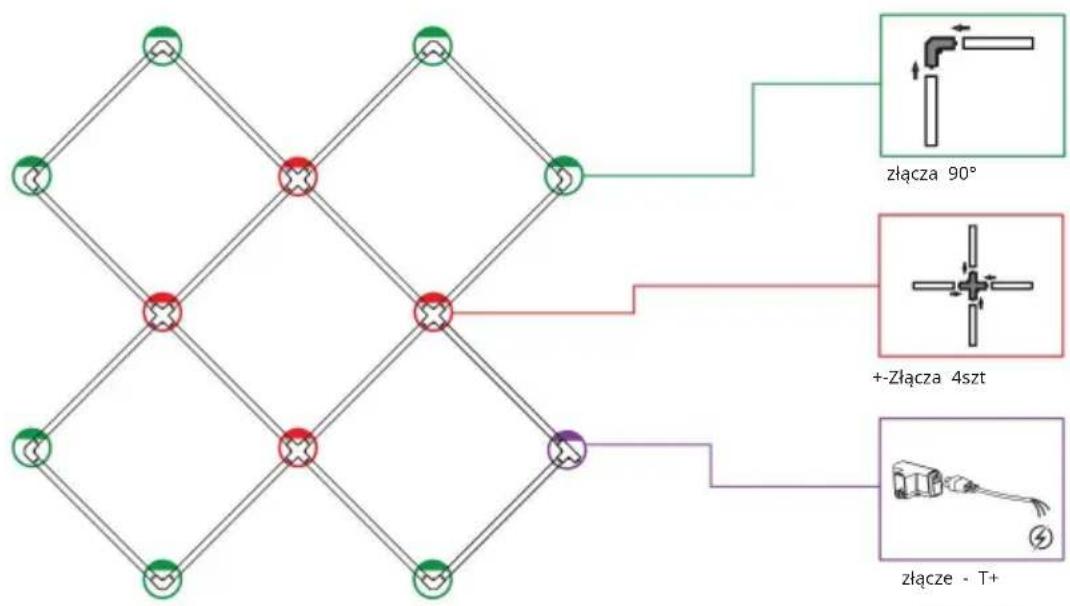

Połącz rurki szeregowo w nastę pujący sposób, każde fioletowe kółko wymaga własnego źródła zasilania

OSTROŻNOŚĆ !!

1. Zachowaj ostrożność podczas podłączania listew świetlnych do złączy. Nie uszkadzaj miedzianej igły w złączach.
   2.Wykonaj żądany wzór i przetestuj go przed zamontowaniem go na suficie. 3.0 tylko 1 złącze dla przewodu wejściowego AC: czarna linia, biały neutralny, zielony uziemienie

Zasilarie pradem zrdennym

JAK MONTOWAĆ GO NA SUFICIE.

Uwagi:

1. Powinny być 2 przewody do podłączenia 100-240AC 50/60 Hz; 2. Zainstaluj przez profesjonalnego elektryka;

1. Dach płaski - przykrę cić łącznik od otworu bezpośrednio do sufitu

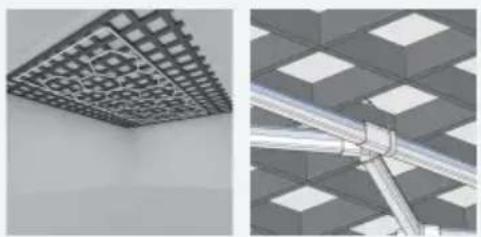

1. Dach siatkowy — zawiąz go za pomocą opasek zaciskowych

Dobrze wykonane
cze sci miedziane

Zdeformowane czę ści
miedziane przez przemoc

WARNING

Należy wykonywać wyłącznie instalację i serwisowanie przez wykwalifikowany personel. Jeśli nie masz kwalifikacji, skonsultuj się elektryk.

Tuba ledowa hak złącza otwór

Po włożeniu tuby LED do złączy należy zwrócić uwagę, aby haczyk na złączach wszedł w otwór tuby LED

Śrubokrę t Tuba ledowa złącza

Przy demontażu świetłówki LED należy jedną partią podnieść haczyk na złączach, aby można było łatwo zdjąć świetłówkę LED

INSTRUKCJE INSTALACJI

1. Dach płaski - przykrę cić łącznik od otworu bezpośrednio do sufitu

Krok 1

Określ miejsce instalacji lampy zgodnie z całkowitym rozmiarem całej lampy, a nastę pnie zmontuj
lampy w kształt obrazu, a nastę pnie przymocuj je do sufitu za pomocą śrub

Krok 2

Brażowy — L Niebieski — N Żoży zielony-

Podłączenie do kabla zasilającego.

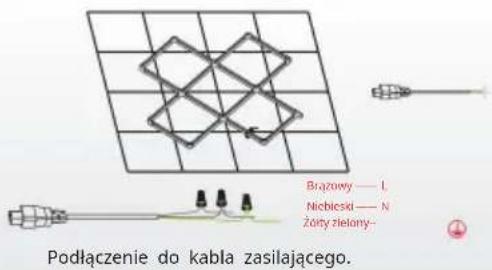

2. Dach siatkowy — zawiąż go za pomocą opasek zaciskowych

Krok 1

Jeśli chcesz przymocować oświetlenie, zamiast śrub możesz użyć opasek zaciskowych w twoim pokoju znajduje się sufit siatkowy

Krok 2

Brazowy — L Nicbieski — N Żony zielony— Podłączenie do kabla zasilającego.
