Tipo di prodotto	Lampada LED esagonale
Marca	Vevor
Modello	ZT2017
Potenza totale	512 W
Tensione di ingresso	100-240 V CA, 50/60 Hz
Temperatura colore	6500 K (luce bianca fredda)
Numero di pannelli	15 esagoni
Tipo di montaggio	Sospensione o montaggio a superficie
Materiale della custodia	Alluminio (stima)
Connettività	Collegamento in serie con connettori a 90° e 180°
Accessori inclusi	Cavo di ingresso CA, utensile di smontaggio, connettori
Certificazioni	FCC Parte 15, Direttiva RAEE 2012/19/UE
Garanzia	Assistenza tecnica e certificato di garanzia elettronico tramite www.vevor.com/support
Utilizzo consigliato	Garage, officina, interno
Installazione professionale	Consigliata per il collegamento elettrico
Manutenzione e pulizia	Utilizzare un panno morbido e asciutto; non utilizzare prodotti abrasivi
Sicurezza	Non modificare il prodotto; rispettare le direttive FCC
Ricambi	Contattare il supporto Vevor per i pezzi di ricambio
Informazioni generali	Manuale scaricabile su notice-facile.com

Domande frequenti - ZT2017 Vevor

Come installare la lampada Vevor ZT2017?

L'installazione richiede di collegare i tubi in serie utilizzando i connettori forniti. Si consiglia di chiamare un elettricista professionista per il collegamento alla rete. Seguire lo schema di installazione fornito nel manuale.

Qual è la potenza totale della lampada?

La potenza totale è di 512 W per i 15 esagoni.

Posso collegare più lampade tra loro?

Sì, i pannelli si collegano in serie tramite connettori a 90° e 180°. Assicurarsi di rispettare il numero massimo di cavi consigliato (1 cavo per 65 tubi da 6 W o 25 tubi da 16 W).

Qual è la temperatura di colore di questa lampada?

La temperatura di colore è di 6500 K, che corrisponde a una luce bianca fredda, ideale per un garage o un'officina.

Come pulire la lampada?

Utilizzare un panno morbido e asciutto per spolverare. Non utilizzare prodotti abrasivi o solventi. Scollegare l'apparecchio prima di qualsiasi pulizia.

Questa lampada è compatibile con un dimmer?

No, il manuale non menziona la compatibilità con un dimmer. È progettato per funzionare a piena potenza.

Quali sono le certificazioni del ZT2017?

La lampada è conforme alla parte 15 della normativa FCC e alla direttiva europea RAEE 2012/19/UE relativa allo smaltimento.

Come contattare il supporto tecnico Vevor?

È possibile contattare il supporto tramite il sito www.vevor.com/support per qualsiasi domanda tecnica o richiesta di garanzia.

Posso utilizzare questa lampada all'esterno?

No, questa lampada è progettata solo per uso interno (garage, officina). Non è certificata per l'uso esterno.

Cosa fare in caso di malfunzionamento?

Controllare prima i collegamenti e l'alimentazione. Se il problema persiste, contattare il supporto Vevor. Non tentare di riparare da soli, poiché qualsiasi modifica può annullare la garanzia e la conformità FCC.

MANUALE UTENTE ZT2017 Vevor

Supporto tecnico e certificato garanzia

Continuiamo a impegnarci per fornirvi strumenti a preozipetitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili da noi rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili da noi offerte. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

MODELLO: ZT2017

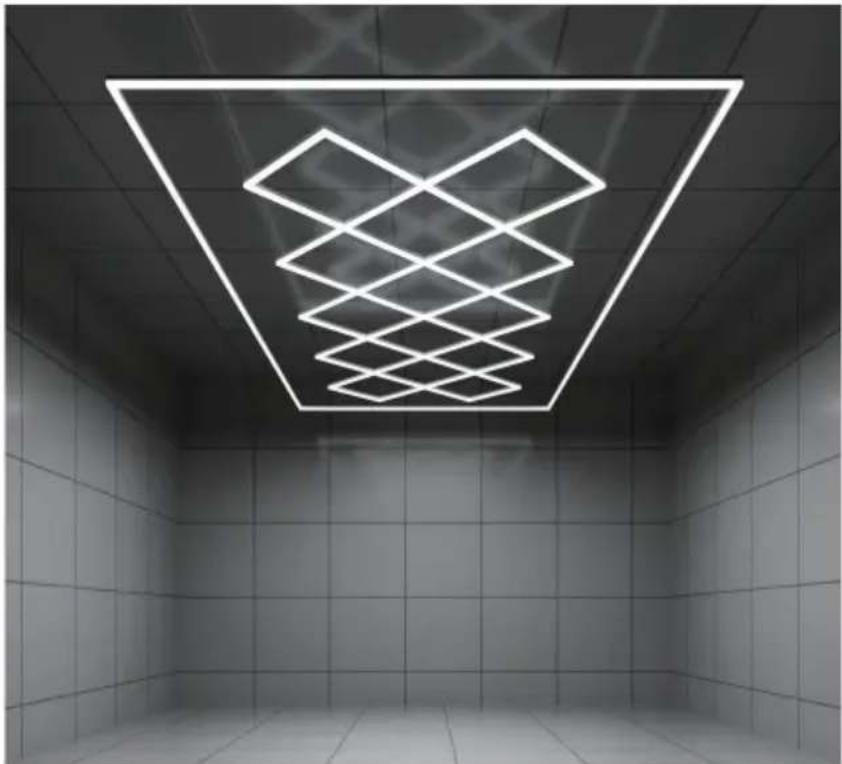

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci: Assistenza

tecnica e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

Smaltimento correttoQuesto prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo che raffigura un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere consegnati a un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Informazioni FCC:ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: 1) Questo prodotto può causare interferenze dannose.2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.ATTENZIONE: eventuali modifiche o alterazioni apportate al prodotto non espressamente approvate dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare il prodotto.Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, verificabili spegnendo e riaccendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.Riorientare o riposizionare l'antenna ricevente.Aumentare la distanza tra il prodotto e il ricevitore.Collegare il prodotto a una presa di corrente appartenente a un circuito diverso da quello a cui è collegato il ricevitore.Per assistenza, rivolgersi al rivenditore o a un tecnico radio/TV esperto.

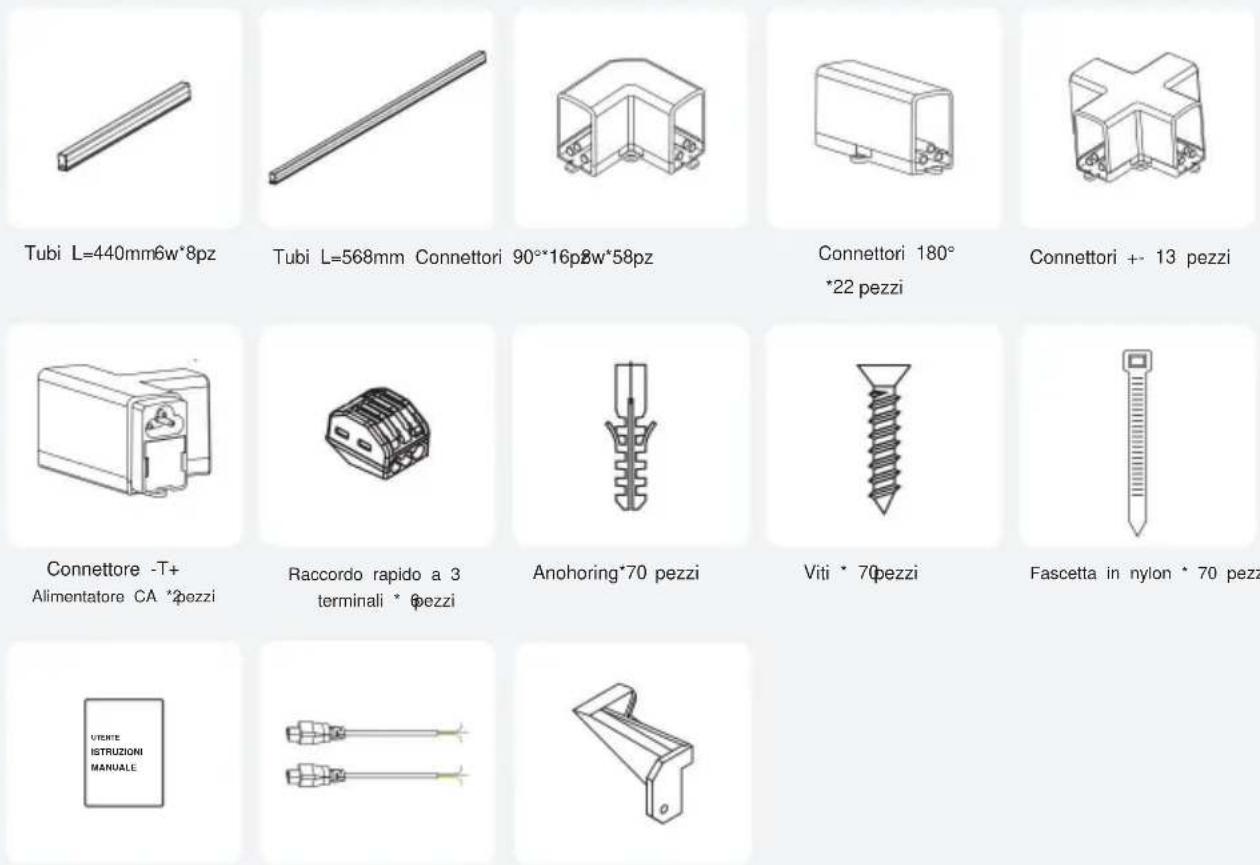

LUCE LEDESAGONALE

Nota: la confezione include un'unità di ricambio per «og»

Manuale di istruzioni 1 pz Cavo di ingresso CA 2 pz Strumento di smontaggio * 1 pz

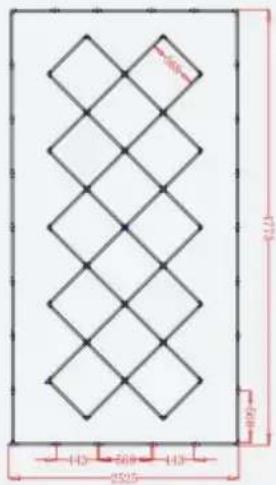

CARATTERISTICHE ESPECIFICHE

Dati sulle prestazioni	15 ESAGONO
Energia	512W
Tensione di ingresso	100-240 V CA
CCT	6500K
Montaggio	Sospensione/Montaggio in superficie

INSTALLAZIONE

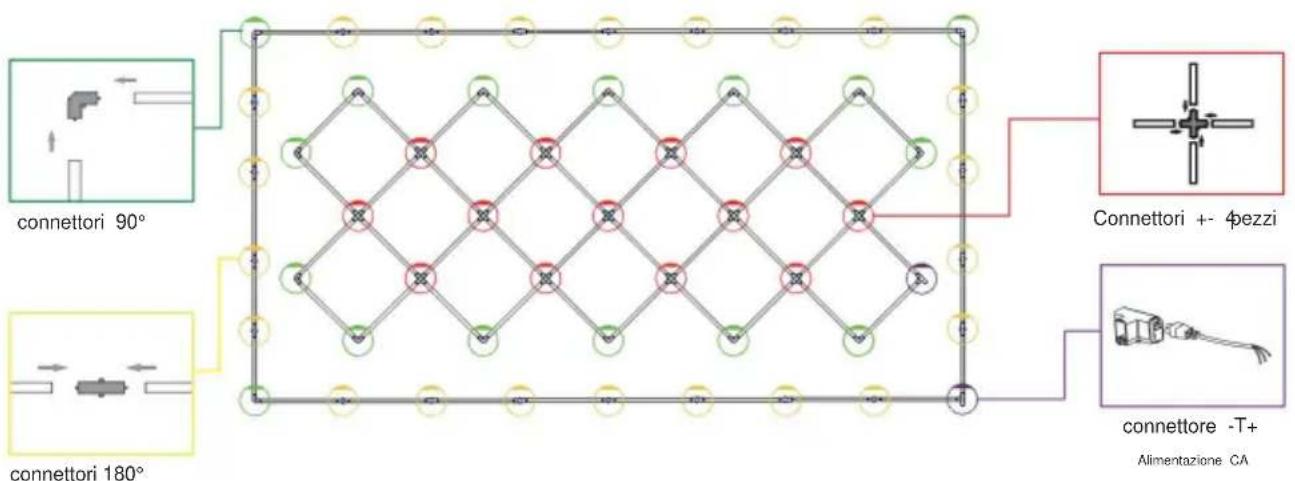

Collegare i tubi in serie come segue, ogni cerchio viola richiede la propria fonte di alimentazione

ATTENZIONE!!

1. Prestare attenzione quando si collegano le barre luminose con i connettori. Non danneggiare l'ago di rame nei connettori.
2. Crea il modello desiderato e provalo prima di installarlo sul soffitto. 3. Solo 2 connettori per il cavo di ingresso CA: marrone-linea, blu-neutro, gialta

Nota: il numero di cavi necessari dipende dalle dimensioni e dalla quantità di tubi di illuminazione. (1 cavo ogni 65 tubi da sei watt o 25 tubi da sedici watt, collegamento massimò).400

COME INSTALLARLO SUL SOFFITTO.

Osservazioni:

1. Dovrebbero esserci 2 fili in uscita per il collegamento 100-240AC 50/60Hz; 2. Si prega di far installare da un elettricista professionista;

1. Tetto piano: avvitare il connettore dal foro direttamente al soffitto

1. Tetto a griglia - Legarlo dascette

Fase 1: Fissare la superficie ad angolo retto sul lato interno dello strumento di rimozione alla lampada.
Fase 2: Spingere nella direzione del connettore e spingere la fibbia del connettore verso l'alto. Fase
3: Quando la fibbia del connettore è spinta verso l'alto, rimuovere il tublampelda.

ISTRUZIONI DIINSTALLAZIONE

1. Tetto piano: avvitare il connettore dal foro direttamento offalto

Fase 1Pa

Innanzitutto, determinare la posizione di installazione della lampada in base alle dimensioni complessive dell'intera lampada, quindi assemblare le lampade nella forma dell'immagine e quindi fissarla al soffitto convite

2

Assemblare la luce nella forma del quadro, collegarla al componenti installati sul soffitto e quindi fissarla al soffitto con viei

Fase 3

Assemblare le luci nella forma di due quadri, collegarle ai componenti installati sul soffitto e quindi fissarle al soffitto convite

Fase 4

Assemblare la luce nella forma del quadro, collegarla ai componenti installati sul soffitto e quindi fissarla al soffitto con le viti

Fase 5

Montare la lampada nella forma del quadro, determinarne la posizione di installazione e quindi fissarla al soffitto con le viti (quando si inizia l'installazione, si consiglia di installare prima le viti nelle quattro posizioni "O" nella figura sopra, in modo da fissare preliminarmente la lampada).

Fase 6

Montare la luce nella forma dell'immagine, collegarla con i componenti installati sul soffitto, quindi fissarla al soffitto con viti (quando si inizia l'installazione, si consiglia di installare prima le viti nelle quattro posizioni "O" nella figura sopra, in modo da fissare preliminarmente la lampada). Infine, si consiglia di fissare l'intera combinazione interna con almeno 20 viti

Passo 7

Montare la luco nella forma dell'immagine, collegarla ai componenti installati sul soffitto e quindi fissarla ai soffitto con viti (quando si inizia l'installazione, si consiglia di installare prima le viti nelle quattro posizioni "O" nella figura sopra, in modo da fissare preliminarmente la lampada). Infine, si consiglia di fissare il tutta la combinazione interna con almeno 20 viti

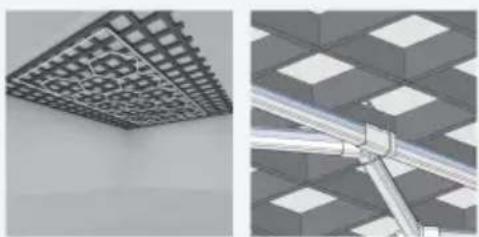

2. Tetto a griglia - Legarlo con fascette

Fase Pa

Se nella stanza è presente un soffitto a griglia, è possibile utilizzare fascette stringicavo al posto delle viti per fissare le luci.

Collegamento al cavo di alimentazione.
