Producttype	Zeshoekige LED-lamp
Merk	Vevor
Model	ZT2017
Totaal vermogen	512 W
Ingangsspanning	100-240 V AC, 50/60 Hz
Kleurtemperatuur	6500 K (koud wit licht)
Aantal panelen	15 zeshoeken
Montagetype	Ophanging of oppervlaktemontage
Behuizingsmateriaal	Aluminium (schatting)
Connectiviteit	Serieverbinding met 90° en 180° connectoren
Inbegrepen accessoires	AC-ingangskabel, montagegereedschap, connectoren
Certificeringen	FCC Deel 15, AEEA-richtlijn 2012/19/EU
Garantie	Technische ondersteuning en elektronisch garantiecertificaat via www.vevor.com/support
Aanbevolen gebruik	Garage, werkplaats, binnen
Professionele installatie	Aanbevolen voor de elektrische aansluiting
Onderhoud en reiniging	Gebruik een zachte, droge doek; gebruik geen schurende producten
Veiligheid	Het product niet wijzigen; FCC-richtlijnen naleven
Onderdelen	Neem contact op met Vevor-ondersteuning voor vervangende onderdelen
Algemene informatie	Handleiding downloadbaar op notice-facile.com

Veelgestelde vragen - ZT2017 Vevor

Hoe installeer ik de Vevor ZT2017 lamp?

Voor de installatie moeten de buizen in serie worden aangesloten met behulp van de meegeleverde connectoren. Het wordt aanbevolen een professionele elektricien in te schakelen voor de netaansluiting. Volg het installatieschema in de handleiding.

Wat is het totale vermogen van de lamp?

Het totale vermogen is 512 W voor de 15 zeshoeken.

Kan ik meerdere lampen met elkaar verbinden?

Ja, de panelen worden in serie aangesloten via 90° en 180° connectoren. Zorg ervoor dat u het aanbevolen maximale aantal kabels respecteert (1 kabel voor 65 buizen van 6 W of 25 buizen van 16 W).

Wat is de kleurtemperatuur van deze lamp?

De kleurtemperatuur is 6500 K, wat overeenkomt met koud wit licht, ideaal voor een garage of werkplaats.

Hoe reinig ik de lamp?

Gebruik een zachte, droge doek om stof te verwijderen. Gebruik geen schurende producten of oplosmiddelen. Koppel het apparaat los voor reiniging.

Is deze lamp compatibel met een dimmer?

Nee, de handleiding vermeldt geen compatibiliteit met een dimmer. Het is ontworpen om op vol vermogen te werken.

Wat zijn de certificeringen van de ZT2017?

De lamp voldoet aan Deel 15 van de FCC-regelgeving en de Europese AEEA-richtlijn 2012/19/EU met betrekking tot afvalverwijdering.

Hoe neem ik contact op met de technische ondersteuning van Vevor?

U kunt contact opnemen met de ondersteuning via de website www.vevor.com/support voor technische vragen of garantieaanvragen.

Kan ik deze lamp buitenshuis gebruiken?

Nee, deze lamp is alleen ontworpen voor gebruik binnenshuis (garage, werkplaats). Het is niet gecertificeerd voor buitengebruik.

Wat te doen bij een storing?

Controleer eerst de aansluitingen en de voeding. Als het probleem aanhoudt, neem dan contact op met Vevor-ondersteuning. Probeer niet zelf te repareren, omdat wijzigingen de garantie en FCC-conformiteit kunnen doen vervallen.

GEBRUIKSAANWIJZING ZT2017 Vevor

Wij streven er voortdurend naar om u gereedschappen te leveren tegen concurrepjeijden.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet per se dat alle categorieën gereedschappen die wij aanbieden, hieronder vallen. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

MODEL: ZT2017

(De afbeelding is alleen ter referentie, raadpleeg het daadwerkedijject)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Correcte verwijdering: Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheiden afval moet worden ingezameld. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektroniseparaten.

FCC-informatie: LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken! Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende twee voorwaarden: 1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken. WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken. Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving. Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen. Indien niet geïnstalleerd en gebruikt volgens de instructies, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er in een bepaalde installatie geen interferentie zal optreden. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden de interferentie te verhelpen door een of meer van de volgende maatregelen te nemen. · De ontvangstantenne opnieuw richten of verplaatsen. · Vergroot de afstand tussen het product en de ontvanger. · Sluit het product aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten. · Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

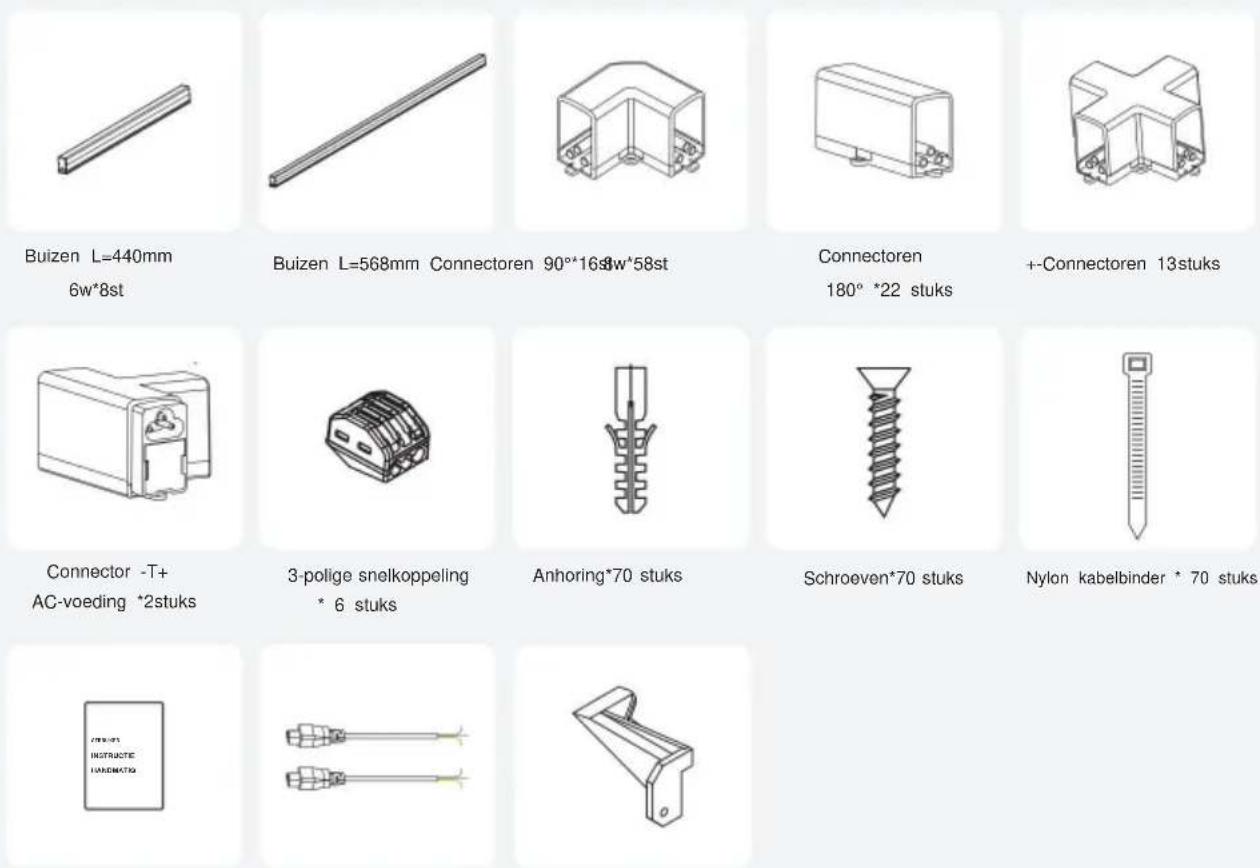

ZESHOEK LED-LAMP

Let op: Het pakket bevat één reserve-eenheid puis

Gebruiksaanwijzing 1 st. AC-ingangskabel 2 st.
Demontagegereedschap*1st

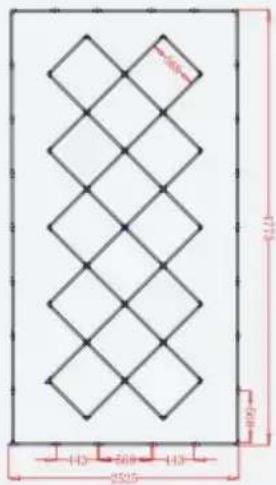

KENMERKEN EN SPECIFICATIES

Prestatiegegevens	15 HEX
Stroom	512W
Ingangsspanning	100-240V AC
CCT	6500K
Montage	Ophanging / Opbouwmontage

INSTALLATIE

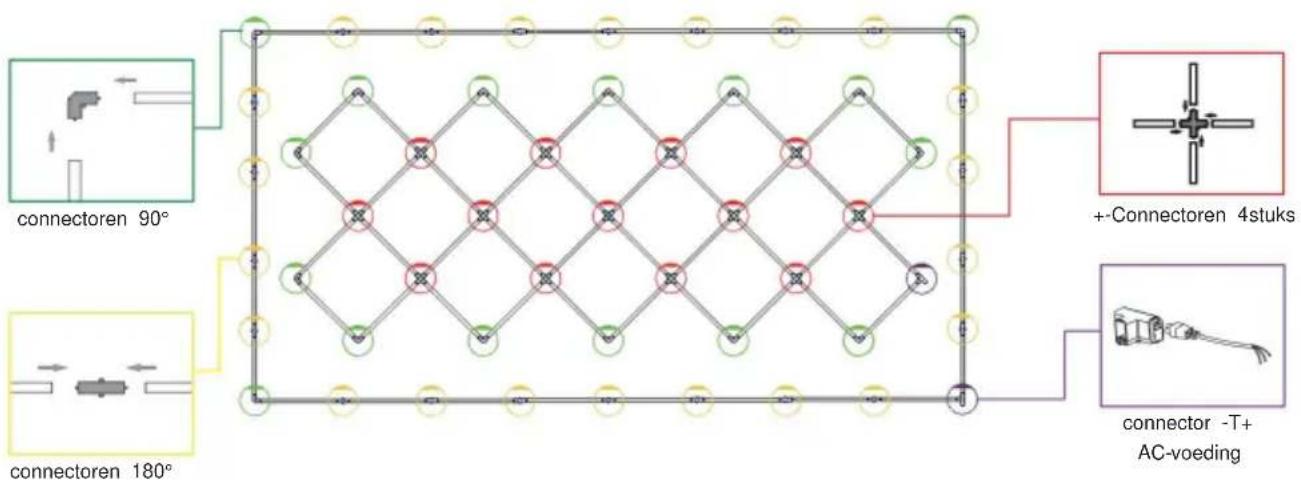

Sluit de buizen als volgt in serie aan, elke paarse cirkel heeft zijn eigen stroombron nodig

VOORZICHTIGHEID!!

1. Wees voorzichtig bij het aansluiten van de lichtbalken met de connectoren. Beschadig de koperen naald niet in de connectoren.
   2.Maak het gewenste patroon en test het voordat u het aan het plafond monteert. 3.0 Slechts 2 aansluitingen voor het AC-ingangssnoer Bruin-lijn, Blauw-neutraal, Geede

Let op: Het aantal benodigde kabels is afhankelijk van de grootte en het aantal lampen. (1 kabel per 65 lampen van 6 watt of 25 lampen van 16 watt, max: 400 Wuiting.)

HOE MONTEER IK HET OP HET PLAFOND?

Opmerkingen:

1. Er moeten 2 draden zijn om 100-240AC 50/60Hz aan te sluiten; 2. Laat de installatie uitvoeren door een professionele elektricien.

1. Plat dak - Schroef de connector rechtstreeks van het gat naar het plafond

1. Roosterdak - Maak het vast mabelbinders

Stap 1: Plak het rechthoekige oppervlak aan de binnenkant van het verwijdergereedschap op de lamp.
Stap 2: Duw in de richting van de connector en duw de connectorgesp omhoog. Stap 3: Wanneer de connectorgesp omhoog is geduwd, verwijdert u lampenbuis.

INSTALLATIE-INSTRUCTIES

1. Plat dak - Schroef de connector rechtstreeks van het gat naar het plafond

Stap 1S

Bepaal eerst de positie van de installatie van de lamp op basis van de totale grootte van de hele lamp, en monteer vervolgens de lampen in de vorm van een afbeelding, en bevestig deze vervolgens met schroeven aan hætlafond

2

Monteer de lamp in de vorm van een albeelding, verbind hem met de componenten die aan het plafond zijn gemonteerd en bevestig hem vervolgens met schroeven aaptafeld

Stap 3

Monteer de lampen in de vorm van twee afbeeldingen, verbind ze met de componenten die aan het plafond zijn geïnstalleerd en bevestig ze vervolgens met schroeven aplafred

Stap 4

Monteer de lamp in de vorm van een afbeelding, verbind hem met de componenten die aan het plafond zijn gemonteerd en bevestig hem vervolgens met schroeven aan het plafond

Stap 5

Monteer de lamp in de vorm van een plaatje, bepaal de installatiepositie en bevestig de lamp vervolgens met schroeven aan het platfond. (Wanneer u met de installatie begint, is het raadzaam om eerst schroeven op de vier posities "O" in de bovenstaande afbeelding te plaatsen, zodat de lamp voorlopig vastgezet kan worden.)

Stap 6

Monteer de lamp in de vorm van een afbeelding, verbind deze met de componenten die aan het plafond zijn gefinstalleerd en bevestig deze vervolgens met schroeven aan het plafond. (Wanneer u begint met de installatie, wordt aanbevolen om eerst schroeven op de vier posities "O" in de bovenstaande afbeelding te installeren, om de lamp voorlopig vast te zetten.) Ten slotte wordt aanbevolen om de gehele interne combinatie met ten minste 20 schroeven vast te zetten.

Stap 7

Monteer de lamp in de vorm van een afbeelding, verbind deze met de componenten die aan het plafond zijn geïnstalleerd en bevestig deze vervolgens met schroeven aan het plafond. (Wanneer u begint met de installatie, wordt aanbevolen om eerst schroeven op de vier postiles "O" in de bovenstaande afbeelding te installeren, om de lamp voorlopig vast te zetten.) Ten slotte wordt aanbevolen om de volledige interne combinatie met minimaal 20 schroeven

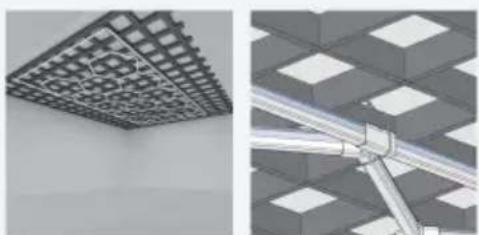

1. Roosterdak - Maak het vast met kabelbinders

Stap 1

U kunt kabel binders gebruiken in plaats van schroeven om de lampen te bevestigen, als uw kamer een roosterplafondheel.

Stap 2

Aansluiten op het netsnoer.
