ZT2017 - Éclairage Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire LED hexagonal
Marque	Vevor
Modèle	ZT2017
Puissance totale	512 W
Tension d'entrée	100-240 V CA, 50/60 Hz
Température de couleur	6500 K (lumière blanche froide)
Nombre de panneaux	15 hexagones
Type de montage	Suspension ou montage en surface
Matériau du boîtier	Aluminium (estimation)
Connectivité	Connexion en série avec connecteurs 90° et 180°
Accessoires inclus	Cordon d'entrée CA, outil de démontage, connecteurs
Certifications	FCC Part 15, Directive DEEE 2012/19/UE
Garantie	Assistance technique et certificat de garantie électronique via www.vevor.com/support
Utilisation recommandée	Garage, atelier, intérieur
Installation professionnelle	Recommandée pour le raccordement électrique
Entretien et nettoyage	Utiliser un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas modifier le produit ; respecter les directives FCC
Pièces détachées	Contacter le support Vevor pour les pièces de rechange
Informations générales	Notice téléchargeable sur notice-facile.com

FOIRE AUX QUESTIONS - ZT2017 Vevor

Comment installer le luminaire Vevor ZT2017 ?

L'installation nécessite de connecter les tubes en série à l'aide des connecteurs fournis. Il est recommandé de faire appel à un électricien professionnel pour le raccordement au secteur. Suivez le schéma d'installation fourni dans la notice.

Quelle est la puissance totale du luminaire ?

La puissance totale est de 512 W pour les 15 hexagones.

Puis-je connecter plusieurs luminaires entre eux ?

Oui, les panneaux se connectent en série via des connecteurs 90° et 180°. Assurez-vous de respecter le nombre maximum de câbles recommandé (1 câble pour 65 tubes de 6 W ou 25 tubes de 16 W).

Quelle est la température de couleur de ce luminaire ?

La température de couleur est de 6500 K, ce qui correspond à une lumière blanche froide, idéale pour un garage ou un atelier.

Comment nettoyer le luminaire ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de produits abrasifs ou de solvants. Débranchez l'appareil avant tout nettoyage.

Ce luminaire est-il compatible avec un variateur ?

Non, la notice ne mentionne pas de compatibilité avec un variateur. Il est conçu pour fonctionner à pleine puissance.

Quelles sont les certifications du ZT2017 ?

Le luminaire est conforme à la partie 15 de la réglementation FCC et à la directive européenne DEEE 2012/19/UE concernant la mise au rebut.

Comment contacter le support technique Vevor ?

Vous pouvez contacter le support via le site www.vevor.com/support pour toute question technique ou demande de garantie.

Puis-je utiliser ce luminaire à l'extérieur ?

Non, ce luminaire est conçu pour un usage intérieur uniquement (garage, atelier). Il n'est pas certifié pour une utilisation en extérieur.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et l'alimentation. Si le problème persiste, contactez le support Vevor. Ne tentez pas de réparer vous-même, car toute modification peut annuler la garantie et la conformité FCC.

MODE D'EMPLOI ZT2017 Vevor

électronique www.vevor.com/support

MANUEL D'UTILISATION DE L'ÉCLAIRAGE DE GARAGE

MODÈLE : ZT2017

Nous continuons à nous engager à vous fournir des outils à desappétitifs.

Les expressions « Moitié Économisez », « Moitié Prix » ou toute autre expression similaire que nous utilisons ne représentent qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvrent pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous invitons à vérifier attentivement, lors de votre commande, que vous économisez réellement la moitié du prix par rapport aux grandes marques.

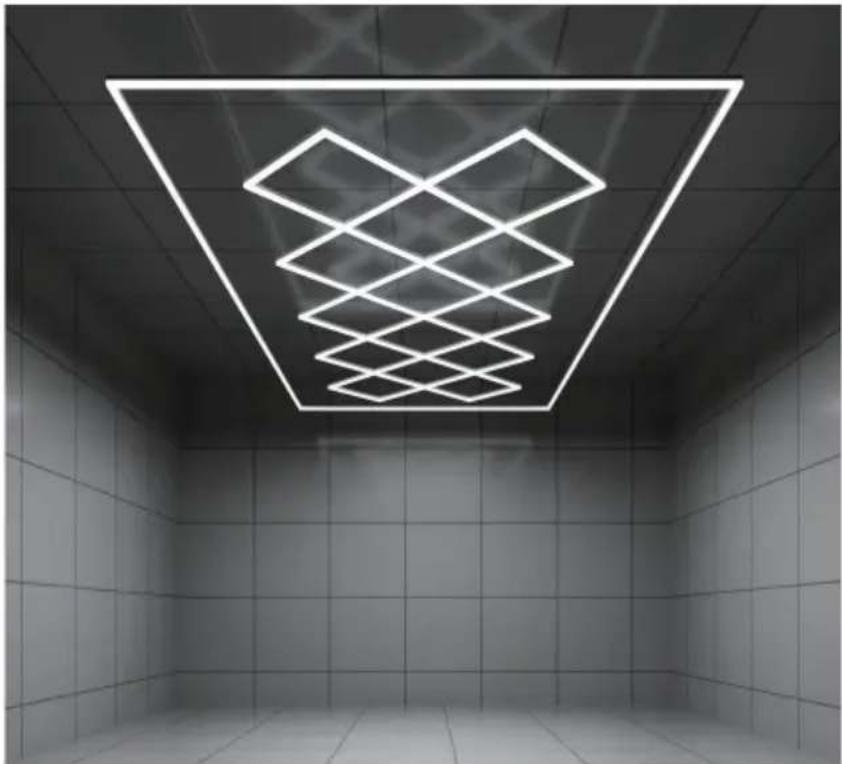

MODÈLE : ZT2017

(L'image est à titre indicatif uniquement, veuillez vous référer à l'objet réel)

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Des questions sur nos produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique :

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Mise au rebut : Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits ainsi marqués ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

Informations FCC :ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser l'équipement !Cet appareil est conforme à la partie 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes : 1) Ce produit peut provoquer des interférences nuisibles.2) Ce produit doit accepter toute interférence reçue, y compris celles qui peuvent provoquer un fonctionnement indésirable.AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser le produit.Remarque : ce produit a été testé et jugé conforme aux limites d'un appareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.Ce produit génère, utilise et peut émettre des radiofréquences. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, rien ne garantit l'absence d'interférences dans une installation donnée. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être vérifié en éteignant et en rallumant l'appareil, l'utilisateur est encouragé à essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes.· Réorienter ou déplacer l'antenne de réception.· Augmenter la distance entre le produit et le récepteur.· Branchez le produit sur une prise d'un circuit différent de celui sur lequel le récepteur est branché.· Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

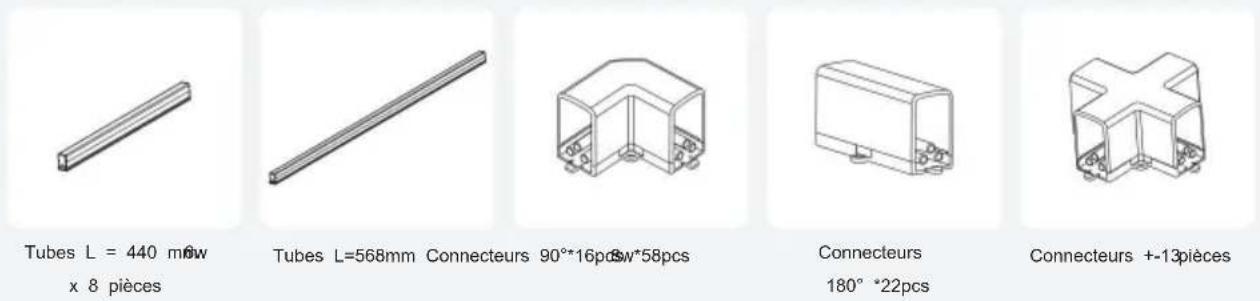

LUMIÈRE LED HEXAGONALE

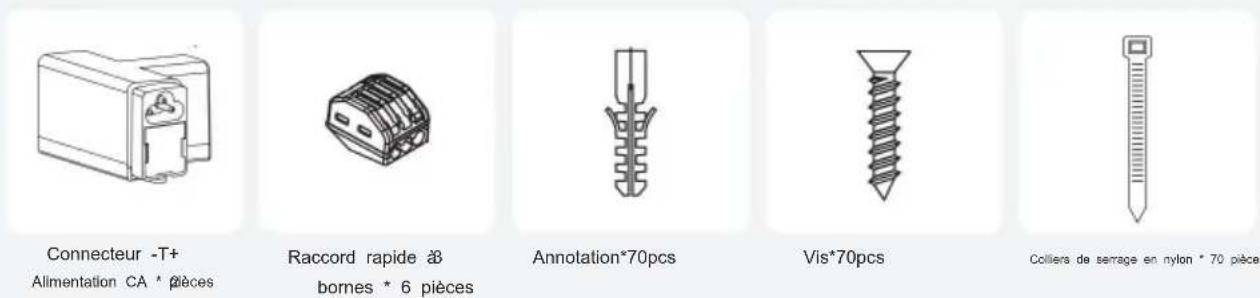

Remarque : le paquet comprend une unité de rechange pour chaque

Manuel d'instructions 1 cordon d'entrée CA 2 pièces Outil de démontage * pièces

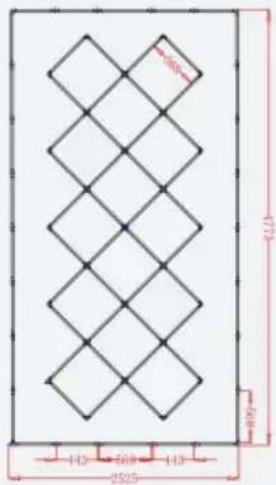

CARACTÉRISTIQUES ET SPÉCIFICATIONS

Données de performance	15 HEX
Pouvoir	512W
Tension d'entrée	100-240 V CA
CCT 6500K
Montage	Suspension / Montage en surface

INSTALLATION

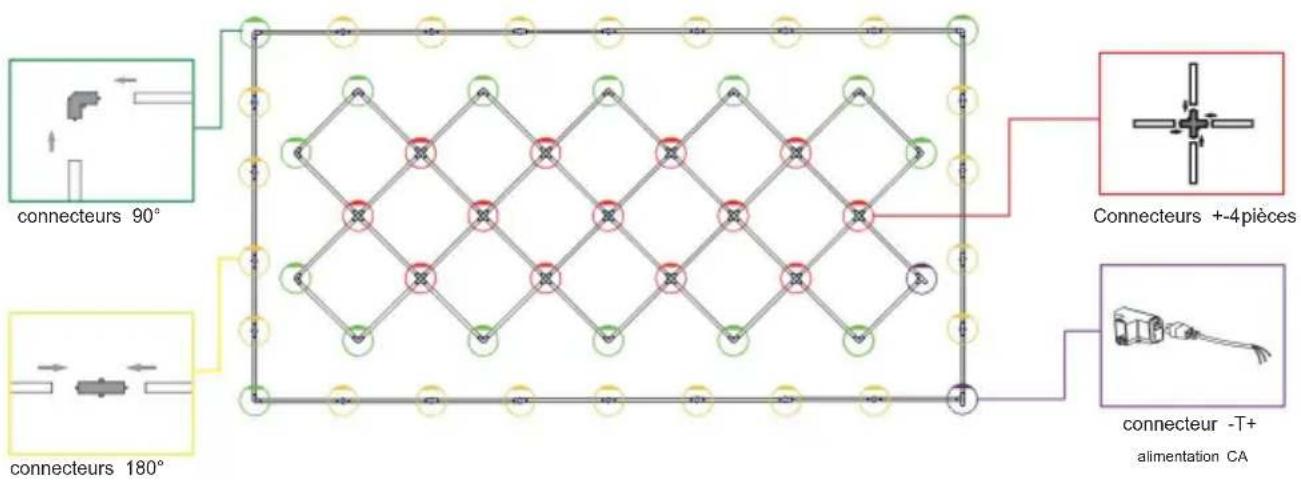

Connectez les tubes en série comme suit, chaque cercle violet nécessite sa propre d'alimentation

PRUDENCE!!

1. Soyez prudent lorsque vous connectez les barres lumineuses aux connecteurs. N'endommagez pas l'aiguille en cuivre dans les connecteurs.
2. Créez le motif souhaité et testez-le avant de l'installer au plafond. 3. Seulement 2 connecteurs pour le cordon d'entrée CA : ligne marron, neutre bleu.jdame

Remarque : Le nombre de câbles nécessaires dépend de la taille et de la quantité de tubes d'éclairage. (1 câble pour 65 tubes de six watts ou 25 tubes de seize watts, max.: connexion We) 400

COMMENT L'INSTALLER AUPLAFOND.

Remarques :

1. Il doit y avoir 2 fils pour connecter 100-240 AC 50/60 Hz ; 2. Veuillez faire installer par un électricien professionnel ;

1. Toit plat - Vissez le connecteur du directement au plafond

1. Toit en grille - Attachez-le avec des attaches zippées

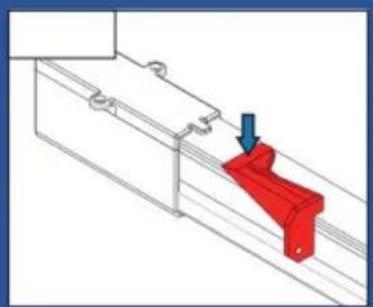

Étape 1 : Collez la surface à angle droit à l'intérieur de l'outil de retrait sur la lampe.
Étape 2 : Poussez dans la direction du connecteur et poussez la boucle du connecteur vers le haut.
Étape 3 : Lorsque la boucle du connecteur est poussée vers le haut, retirez le tulæmpe la

INSTRUCTIONS D'INSTALLATION

1. Toit plat - Vissez le connecteur du trou directement au plafond

Étape 1

Tout d'abord, déterminez la position d'installation de la lampe en fonction de la taille globale de la lampe entière, puis assemblez les lampes en forme d'image, puis fixez-les au plafond avec des vis.

Étape 2

Assemblez la lumière en forme d'image, connectez-la aux composants installés au plafond, puis fixez-la au plafond avec dats

Étape 3

Assemblez les lumières en forme de deux tableaux, connectez-les aux composants installés au plafond, puis fixez-les au plafond avec des

Étape 4

Assemblez la lumière en forme d'image, connectez-la aux composants installés au plafond, puis fixez-la au plafond avec des vis

Étape 5

Assemblez la lumière dans la forme de l'image, déterminez sa position d'installation, puis fixez-la au plafond avec des vis (lors du début de l'installation, il est recommandé d'installer d'abord des vis aux quatre positions « O » dans la figure ci-dessus, afin de fixer au préalable la lampe.)

Étape 6

Assemblez la lumière en forme d'image, connectez-la aux composants installés au plafond, puis fixez-la au plafond avec des vis (lors du démarrage de l'installation, il est recommandé d'installer d'abord des vis aux quatre positions « O » dans la figure ci-dessus, afin de fixer préalablement la lampe.) Enfin, il est recommandé de fixer l'ensemble de la combinaison interne avec au moins 20 vis

Étape 7

Assemblez la lumière dans la forme de l'image, connectez-la aux composants installés au plafond, puis fixez-la au plafond avec des vis (lors du démarrage de l'installation, il est recommandé d'installer d'abord des vis aux quatre positions « O » dans la figure ci-dessus, afin de fixer « au préalable la lampe. ) Enfin, il est recommandé de fixer le combinaison interne complète avec au moins 20 vis

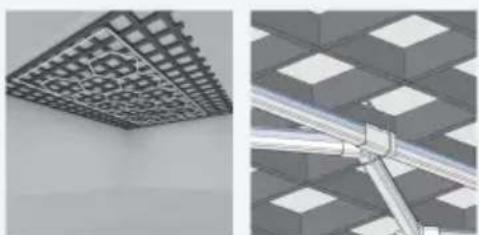

1. Toit en grille - Attachez-le avec des attaches zippées

Étape 1

Vous pouvez utiliser des serre-câbles au lieu de vis pour fixer les lumières, s'il y a un plafond de type grille dans votre pièce

Étape 2

Connexion au câble d'alimentation.

Fabricant : Shanghaimuxinmuyeyouxiangongsi Adresse :

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA91730

REPRÉSENTANT DE LACE

Représentant

du Royaume-Uni

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie électronique www.vevor.com/support
