WFH-1046 - Wiertarka Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Pneumatyczny odkamieniacz igłowy / Młot pneumatyczny
Model	WFH-1046
Marka	Vevor
Waga	2,5 kg
Zasilanie	Sprężone powietrze
Zalecane ciśnienie robocze	90 PSI (6,3 bar)
Zużycie powietrza	90 PSI (6,3 bar) - wartość orientacyjna
Częstotliwość uderzeń	4500 BPM (uderzeń na minutę)
Trzon dłuta	Okrągły, 0,401 cala
Wlot powietrza	1/4 cala
Dołączone akcesoria	4 skrobaki 120 mm (okrągłe główki), 3 złącza dyszy powietrza (USA/Europa/Australia), 1 okrągła sprężynowa podstawa skrobaka, 1 odkamieniacz igłowy, 1 klucz imbusowy 3 mm
Główne funkcje	Odkamienianie, usuwanie rdzy i farby
Bezpieczeństwo	Nosić okulary ochronne i ochronniki słuchu; nigdy nie używać z tlenem lub innymi gazami w butlach; odłączyć przed konserwacją
Konserwacja i czyszczenie	Regularne smarowanie 2-6 kroplami oleju do narzędzi pneumatycznych przed każdym użyciem lub po 2 godzinach; czyścić ładownicę i dziób narzędzia; sprawdzać i wymieniać uszczelki O-ring i zużyte części
Części zamienne i naprawialność	Dostępna lista części: obudowa, zawór, tłok, cylinder, uszczelki O-ring, złącza itp.; naprawa przez wykwalifikowanego specjalistę
Informacje ogólne	Producent: Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny; Import do Australii przez SIHAO PTY LTD; do USA przez Sanven Technology Ltd.; Przedstawiciel CE: E-CrossStu GmbH; Przedstawiciel UK: YH CONSULTING LIMITED

Często zadawane pytania - WFH-1046 Vevor

Jak podłączyć narzędzie do kompresora?

Użyj odpowiedniego złącza wlotu powietrza (amerykańskie, europejskie lub australijskie w zestawie) i podłącz je do węża sprężonego powietrza. Upewnij się, że ciśnienie nie przekracza maksymalnego dopuszczalnego ciśnienia (90 PSI / 6,3 bar).

Jakie jest zalecane ciśnienie powietrza?

Zalecane ciśnienie robocze wynosi 90 PSI (6,3 bar). Najpierw ustaw ciśnienie na dolną granicę zalecanego zakresu.

Jak smarować narzędzie?

Przed każdym dniem pracy lub po 2 godzinach ciągłego użytkowania dodaj 2-6 kropli oleju do narzędzi pneumatycznych do wlotu powietrza. Regularne smarowanie jest niezbędne do prawidłowego działania.

Jakie akcesoria są dołączone do WFH-1046?

Narzędzie jest dostarczane z: 4 skrobakami 120 mm (okrągłe główki), 3 złączami dyszy powietrza (USA/Europa/Australia), 1 okrągłą sprężynową podstawą skrobaka, 1 odkamieniaczem igłowym i 1 kluczem imbusowym 3 mm.

Jak wymienić skrobaki lub igły?

Najpierw odłącz narzędzie od kompresora. Użyj klucza imbusowego, aby poluzować tuleję montażową, następnie włóż nowe akcesorium i dokręć mocno.

Jakie środki ostrożności należy zachować?

Zawsze noś okulary ochronne i ochronniki słuchu. Nigdy nie używaj narzędzia z tlenem lub innymi gazami w butlach. Odłącz narzędzie przed jakąkolwiek regulacją lub konserwacją.

Jak czyścić narzędzie?

Utrzymuj ładownicę i dziób narzędzia w czystości, wolne od brudu, kłaczków lub cząstek ściernych. Do czyszczenia użyj suchej szmatki lub sprężonego powietrza.

Co zrobić, jeśli narzędzie nie działa prawidłowo?

Sprawdź ciśnienie powietrza, nasmaruj narzędzie i sprawdź uszczelki O-ring oraz zużyte części. Wymień uszkodzone części. Jeśli problem będzie się powtarzał, skontaktuj się z wykwalifikowanym specjalistą.

Gdzie mogę znaleźć części zamienne?

Sprawdź listę części w instrukcji (schemat i lista części). Możesz zamówić części u producenta lub u autoryzowanego sprzedawcy. Odnośniki są podane w instrukcji.

Jaka jest gwarancja na to narzędzie?

Gwarancja nie jest określona w instrukcji. Skontaktuj się z obsługą klienta Vevor, aby uzyskać informacje na temat gwarancji.

INSTRUKCJA OBSŁUGI WFH-1046 Vevor

Młot pneumatyczny Model: Praca zdalna -1046

VEVOR

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytko powinien uważnie przeczytać instrukcję obsługi.
	Ostrzeżenie - oznaczenie dotyczące ryzyka uszkodzenia
	Ostrzeżenie - oznaczenie dotyczące ryzyka utraty słuchu

Nigdy nie używaj tlenu ani innych gazów w butlach.

First Time Usage

1. Przygotowanie narzędzia do pierwszego użycia

Przed użyciem narzędzia należy przeczytać i stosować się do niniejszej Instruł obsługi. Podstawowe środki ostrożności muszą być zawsze ściśle przestrzegane

aby zapobiec uszkodzeniu sprzętu i zapewnić bezpieczeństwo osobiste

użytkownika, a także innych osób pracujących w pobliżu miejsca operacji.

1. Podłączenie do układu sprężonego powietrza

Upewnij się, że ciśnienie dostarczane przez układ sprężonego powietrza nie przekracza maksymalnego dopuszczalnego ciśnienia narzędzia do wbijania elementów złącznych. Początkowo ustaw ciśnienie powietrza na dolną granicę zalecanego dopuszczalnego zakresu ciśnienia (patrz DANE TECHNICZNE).

HOW TO GET STARTED

Krok 1. Wybierz odpowiednią łopatę i umieść ją w maszynie.

Krok 2. Ci, którzy podażają za trendem, powinni naciągnąć sprężynę amortyzującą i wejść do najgłębszej części Maszyny.

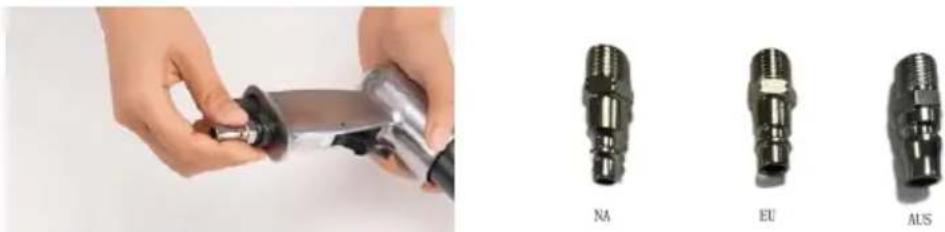

Krok 3. Określ wymaganą instalację złącza powietrza, zainstaluj złącze wlotu powietrza

UWAGA: Produkt zawiera trzy różne rodzaje złączy powietrznych, dostosowane do stylu europejskiego, amerykańskiego i australijskiego.

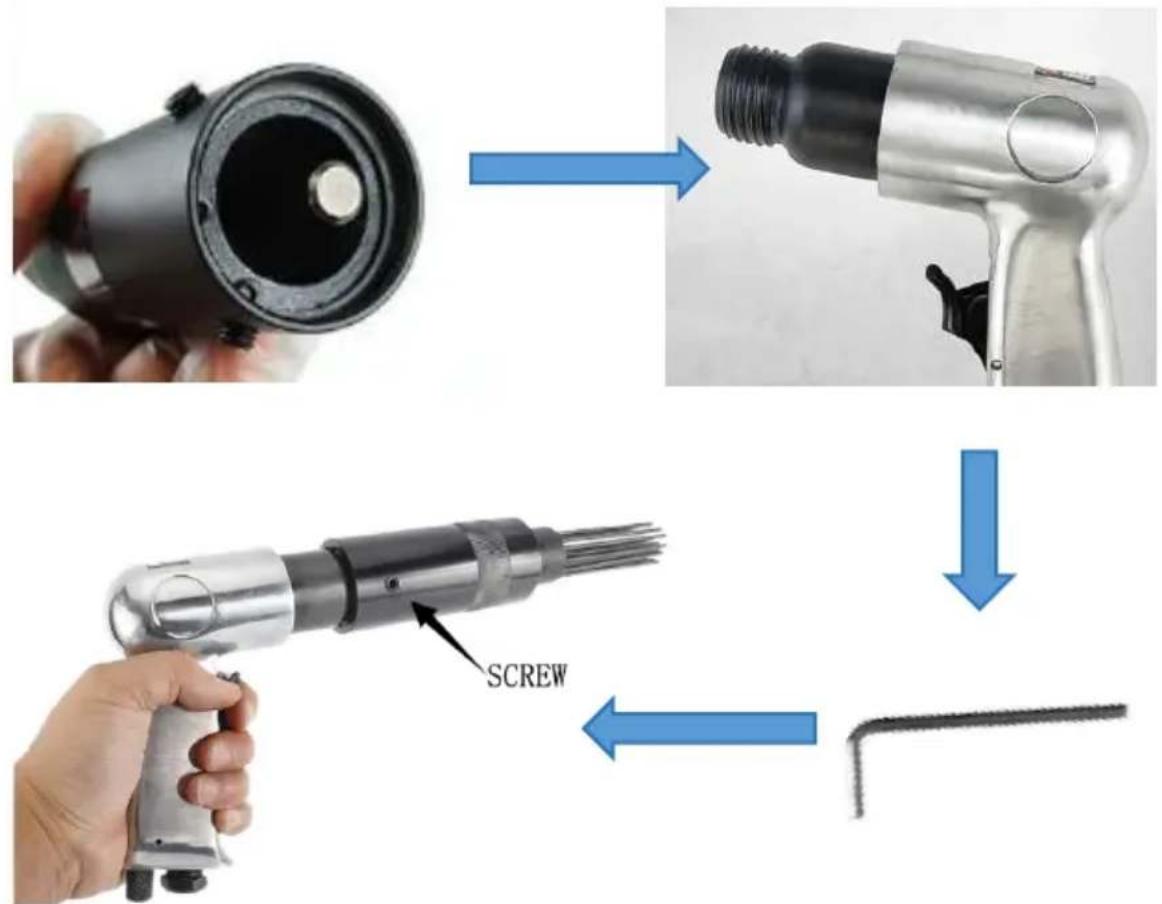

Krok 4. Solidnie zamontuj tuleję montażową Air Needle Scaler do urządzenia dokręć śrubę kluczem imbusowym.

1. Przed przystąpieniem do regulacji, usuwania zacięć, wykonywania czynności serwisowych i konserwacyjnych, zmiany miejsca oraz na czas przerw w pracy należy odłączyć narzędzie od sprężarki.

2. Regularne smarowanie jest niezbędne. Jeśli Twoje narzędzie nie je wyposażone w automatyczny smarownik liniowy, dodaj 2 lub 6 kropli do narzędzi pneumatycznych do wlotu powietrza przed każdym dniem roboczym lub po 2 godzinach ciągłego użytkowania, w zależności od charakterystyki obrabianego przedmiotu lub rodzaju używanych elementów złącznych.

3. Narzędzia pneumatyczne muszą być regularnie sprawdzane, a wszelkie zużyte lub uszkodzone części muszą zostać wymienione, aby

zapewnić bezpieczną i wydajną pracę narzędzia. Sprawdź i wymień

wszystkie uszkodzone pierścienie uszczelniające, uszczelki itp. Dokręć wszystkie śruby i zaślepki, aby zapobiec obrażeniom ciała. Konserwację powinien wykonywać wykwalifikowany ekspert.

1. Regularnie sprawdzaj swobodę ruchu spustu, sprężyny i dyszy powietrznej, aby upewnić się, że system bezpieczeństwa jest kompletny funkcjonalny: nie ma luźnych ani brakujących części, ani części konstrukcyjnych lub magazynowych.
2. Utrzymuj magazynek i końcówkę narzędzia w czystości, bez zanieczyszczeń, włókien i cząstek ściernych.

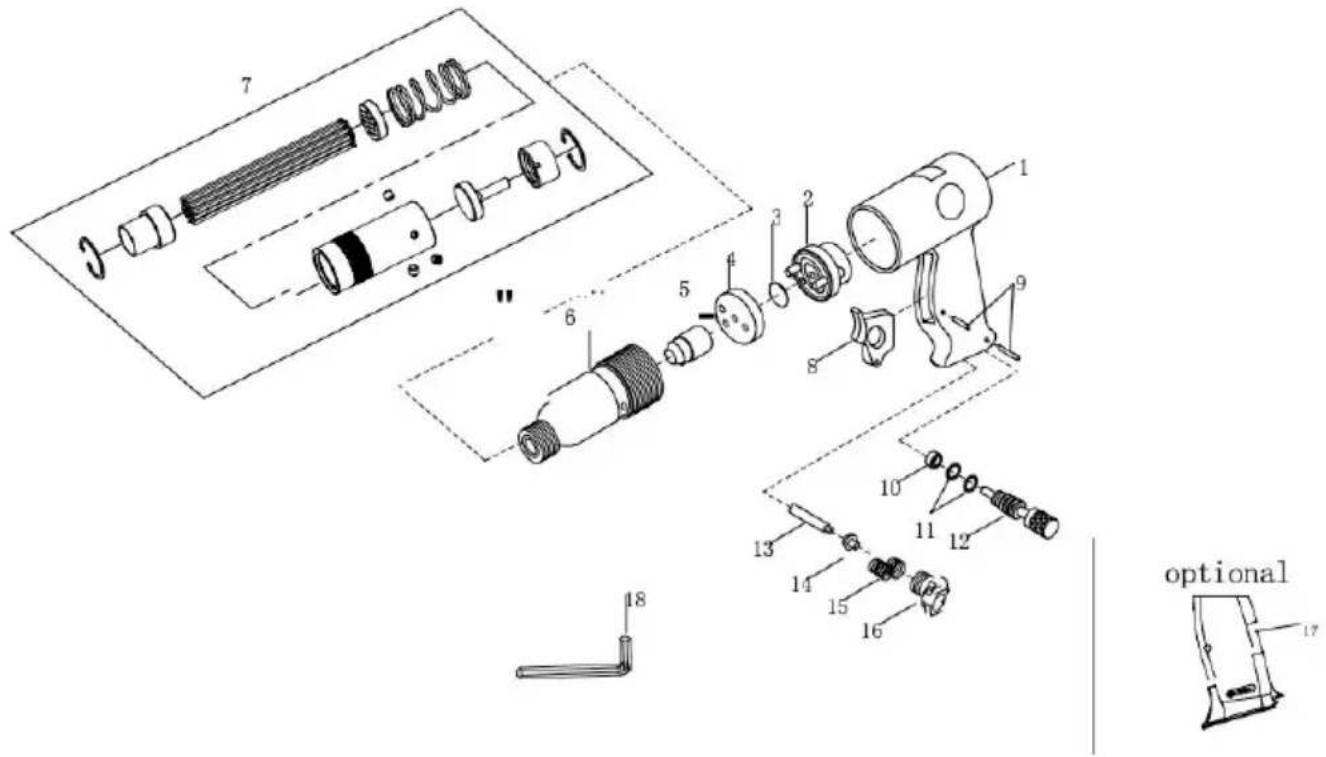

SCHEMATIC&PART LIST

Nr ref. Część# Opis Ilość
1 Praca zdalna- 104 0-01
2 Praca zdalna- 104 03 Praca zdalna- 104 0-03	Mieszkania 1Zawór uszczelniający 1Płytka zaworowa 1Uszczelnienie pokrywy zaworu 1Tłok 1Cylinder 1Odrdzewianie cylindra 1Spust 1Szpilka prosta 2Zawór przepustnicy 1
4 Praca zdalna- 104 0-04
5 Praca zdalna- 104 0-05
6 Praca zdalna- 104 0-06
7 WF- H3 - Z000
8 Praca zdalna- 104 09 3*16	Pierścień uszczelniający 2
10 Praca zdalna- 104 011 USZCZELKA	Regulacja zaworu 1Szpilka 1Zawór dopływu gazu 1Sprężyna stożkowa 1Złącze wlotu powietrza 1Kurtka 1Klucz imbusowy 3 mm
O-RINGOWA 8*1,9
12 WFH-1040-10
13 WPH-1040-11
14 WFH-1040-12
15 WFH-1040-13
16 WER-1060-02
17 WFH-1040-14
18 3mm

PRODUCT PARAMETER

Nr modelu	WFH-1046
Trzonek dłuta (okrągły)	0,401 cala
Uderzenie na minutę	4500 uderzeń na minutę
Wlot powietrza.	1/4 cala
Zużycie powietrza	90PSI (6,3 bara)
Waga	2,5 KG
Funkcjonalny dodatek	6. Skrobaki 120MM (głowice okrągłe) * 4 sz2. Złącza dyszy powietrznej(USA/Europa/Australia) * 3 SZT.3. Okrągłe siedzisko sprężynowe do skrobakaszt.4. Skaler igłowy pneumatyczny5. klucz *1 szt
1 2 3 5

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA
