| Tipo di prodotto | Scalpellino pneumatico / Martello pneumatico |
| Modello | WFH-1046 |
| Marca | Vevor |
| Peso | 2,5 kg |
| Alimentazione | Aria compressa |
| Pressione di esercizio consigliata | 90 PSI (6,3 bar) |
| Consumo d'aria | 90 PSI (6,3 bar) - valore indicativo |
| Frequenza di colpi | 4500 BPM (colpi al minuto) |
| Asta dello scalpello | Rotonda, 0,401 pollici |
| Ingresso aria | 1/4 pollice |
| Accessori inclusi | 4 raschietti 120 mm (teste tonde), 3 connettori per ugelli aria (USA/Europa/Australia), 1 sede raschietto a molla rotonda, 1 detartratore ad aghi, 1 chiave esagonale da 3 mm |
| Funzioni principali | Detartraggio, decapaggio, rimozione di ruggine e vernice |
| Sicurezza | Indossare occhiali e protezioni acustiche; non utilizzare mai con ossigeno o altri gas in bombole; scollegare prima della manutenzione |
| Manutenzione e pulizia | Lubrificazione regolare con 2-6 gocce di olio per utensili pneumatici prima di ogni utilizzo o dopo 2 ore; pulire il caricatore e il naso dell'utensile; ispezionare e sostituire O-ring e parti usurate |
| Ricambi e riparabilità | Elenco parti disponibili: corpo, valvola, pistone, cilindro, O-ring, connettori, ecc.; riparazione da parte di un professionista qualificato |
| Informazioni generali | Produttore: Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina; Importato in Australia da SIHAO PTY LTD; negli Stati Uniti da Sanven Technology Ltd.; Rappresentante CE: E-CrossStu GmbH; Rappresentante UK: YH CONSULTING LIMITED |
Domande frequenti - WFH-1046 Vevor
Domande degli utenti su WFH-1046 Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale WFH-1046 - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. WFH-1046 del marchio Vevor.
MANUALE UTENTE WFH-1046 Vevor

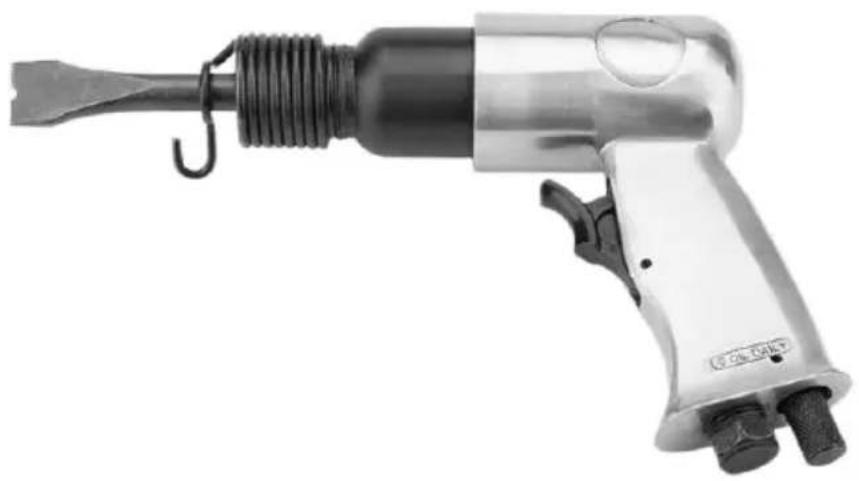

Martello pneumatico Modello: Lavoro da casa - 1046
VEVOR
Modello: Lavoro da casa - 1046
Queste sono le istruzioni originali, si prega di leggere attentamente tur istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva piena interpretazione del manuale utente. L'aspetto del prodotto dipende dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in i di aggiornamenti tecnologici o software relativi al nostro prodotto.
 | Avvertenza: per ridurre il rischio di lesioni, l'utente devi leggere attentamente il manuale di istruzioni. |
 | Attenzione - segnaletica relativa al rischio di lesioni ag |
 | Attenzione - segnaletica relativa al rischio di perdita de |
 | mai ossigeno o altri gas in bombola |
First Time Usage
- Preparazione di uno strumento per il primo utilizzo
Si prega di leggere attentamente e di attenersi scrupolosamente alle presenti Istruzioni per l'uso prima di utilizzare l'utensile. Le precauzioni di sicurezza fondamentali devono essere sempre rigorosamente osservate per evitare danni all'attrezzatura e per garantire la sicurezza personale dell'utente e di coloro ch lavorano nelle vicinanze.
- Collegamento all'impianto dell'aria compressa
Assicurarsi che la pressione fornita dal sistema di aria compressa non superi pressione massima consentita per l'utensile di avvitamento. Inizialmente, impostare la pressione dell'aria al limite inferiore dell'intervallo di pressione consentito raccomandato (fare riferimento ai DATI TECNICI).
HOW TO GET STARTED
Fase 1. Scegliere la pala adatta e posizionarla all'interno della macchina.
Fase 2. Chi segue la tendenza deve stringere la molla ammortizzatrice ed er nella parte più interna della Macchina.

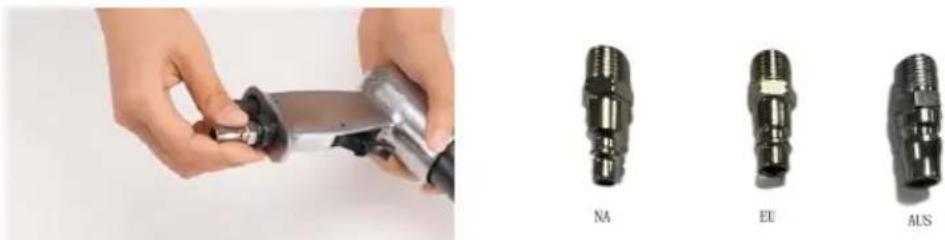

Fase 3. Determinare l'installazione richiesta del connettore dell'aria, installare il connettore di ingresso dell'aria
NOTA: il prodotto è dotato di tre tipi distinti di connettori dell'aria, adatti agli europeo, americano e australiano.

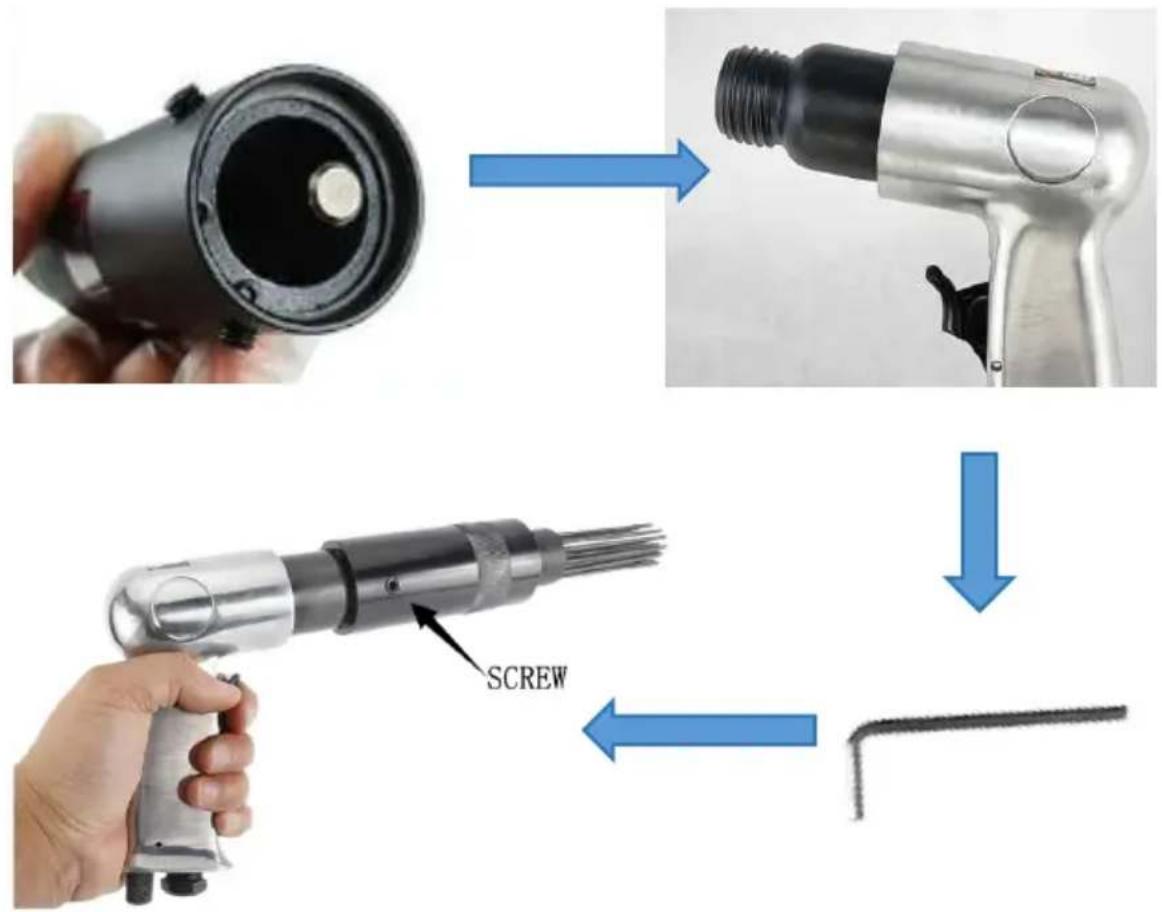

Fase 4. Fissare saldamente il manicotto di montaggio dell'Air Needle Scaler a macchina e utilizzare una chiave esagonale per serrare la vite.
- Scollegare l'utensile dal compressore prima di effettuare qualsiasi regolazione, rimuovere inceppamenti, eseguire interventi di manutenzione e assistenza, spostarlo e durante i periodi di inutilizzo.
- La lubrificazione regolare è essenziale. Se l'utensile non è dotato oliatore automatico in linea, aggiungere 2 o 6 gocce di olio per uten
pneumatici nell'ingresso dell'aria prima di ogni giornata di lavoro o dopore di utilizzo continuo, a seconda delle caratteristiche del pezzo in lavorazione o del tipo di elementi di fissaggio utilizzati.
- Gli utensili pneumatici devono essere ispezionati regolarmente e qualsiasi parte usurata o rotta deve essere sostituita per garantirne il funzionamento sicuro ed efficiente. Controllare e sostituire tutti gli O-rir le guarnizioni, ecc. danneggiati. Serrare tutte le viti e i tappi per evit lesioni personali. Questa manutenzione deve essere eseguita da un esperto qualificato .
- Eseguire controlli regolari per verificare il libero movimento del grill della molla e dell'ugello dell'aria, per garantire che il sistema sia com funzionante: nessuna parte allentata o mancante, nessuna parte di montaggio o di stoccaggio.
- Mantenere il caricatore e la punta dell'utensile puliti e privi di pol lanugine o particelle abrasive.

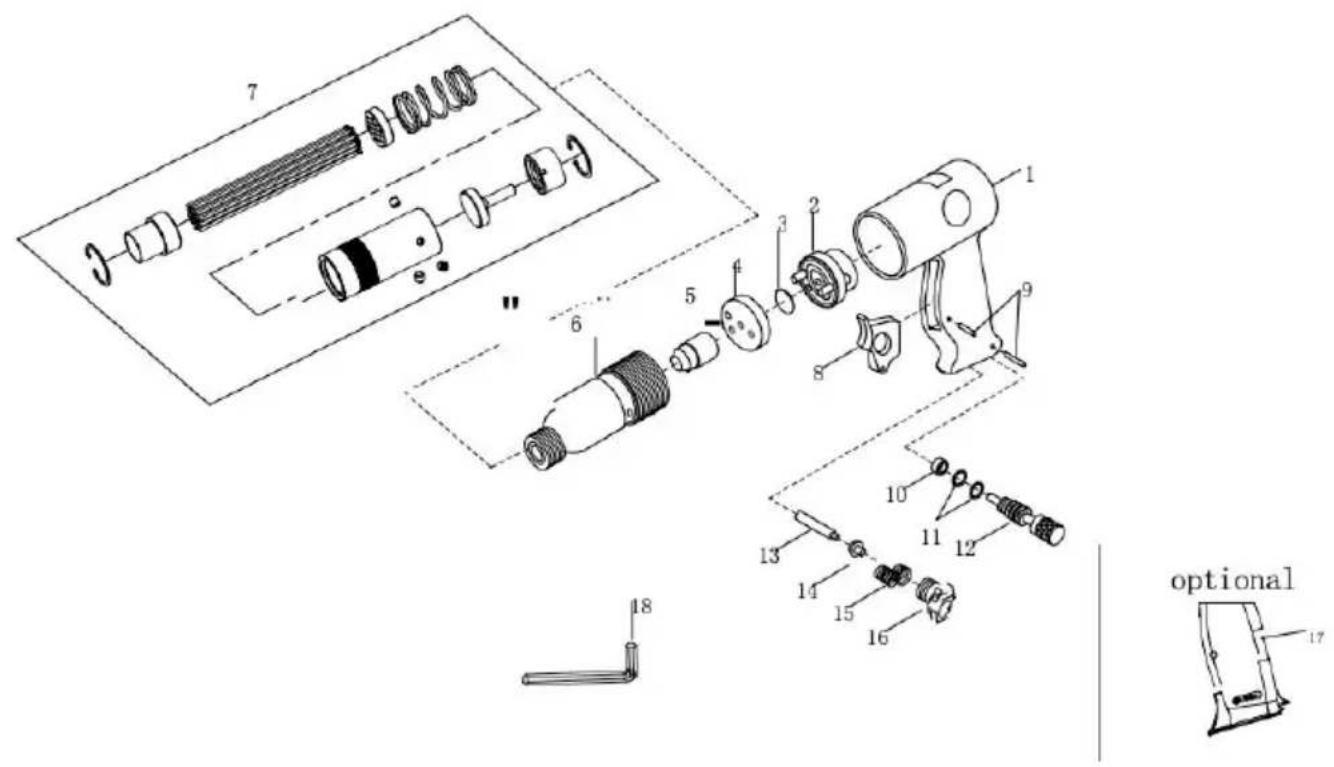

SCHEMATIC&PART LIST
| Rif. Parte# Descrizione QUANTITÀ | |
| 1 Lavoro da casa - 104-01 | |
| 2 Lavoro da casa - 104-02 | AlloggiamentoValvola di tenuta 1Piastra valvola 1 |
| 3 Lavoro da casa - 1040 -03 | Coperchio della valvola di 1tenuta 1 |
| 4 Lavoro da casa - 1040 -04 | Pistone 1Cilindro 1 |
| 5 Lavoro da casa - 1040 -05 | Cilindro antiruggine 1 |
| 6 Lavoro da casa - 1040 -06 | Grilletto 1 |
| 7 WF -H3 - Z000 | Perno dritto 2 |
| 8 Lavoro da casa - 104-08 | Valvola a farfalla 1O-ring 2 |
| 9 3*16 | Regolazione del palo della 1valvola 1 |
| 10 WFH- 104 0 -09 | Spillo 1 |
| 11 O-RING 8*1.9 | Valvola di ammissione del ga 1 |
| 12 WFH-1040-10 | Molla conica 1 |
| 13 WPH-1040-11 | Connettore di ingresso dell'aria 1 |
| 14 WFH-1040-12 | Giacca 1 |
| 15 WFH-1040-13 | Chiave esagonale da 3 mm |
| 16 WER-1060-02 | |
| 17 WFH-1040-14 | |
| 18 3mm | |
PRODUCT PARAMETER
| MODELLO N. | WFH-1046 |
| Scalpello (rotondo) | 0,401 pollici |
| Colpi al minuto | 4500 battiti al minuto |
| Presa d'aria. | 1/4 di pollice |
| Consumo d'aria | 90 PSI (6,3 bar) |
| Peso | 2,5 kg |
| Accessorio funzionale | 4. Raschietti da 120 mm (teste rotonde) * 2. Connettori ugello aria (USA/Europa/Australia * 3 pezzi3. Raschietto per sedile rotondo a molla *4. Scaler ad aghi ad aria5. Chiave inglese * 1 pz |
   1 2 3  5 | |
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
