BEDIENUNGSANLEITUNG WFH-1046 Vevor
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfält durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich d Recht vor , die Bedienungsanleitung klar und deutlich zu interpretieren Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte f Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- od Software-Updates informieren.
 | Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen. |
 | Warnung - Kennzeichnung bezüglich der Gefahr von Augenverletzungen |
 | Warnhinweis - Kennzeichnung bezüglich Hörverlustrisiko |
niemals Sauerstoff oder andere Flaschengase
First Time Usage
- Vorbereiten eines Werkzeugs für den ersten Betrieb
Bitte lesen und befolgen Sie diese Bedienungsanleitung vor der Inbetriebnahme Grundlegende Sicherheitshinweise müssen stets strikt eingehalten werden, um Schäden am Gerät zu vermeiden und die persönliche Sicherheit des Anwende sowie anderer Personen im Umfeld des Geräts zu gewährleisten.
- Anschluss an das Druckluftnetz
Stellen Sie sicher, dass der Druck der Druckluftanlage den maximal zulässiger Druck des Eintreibgeräts nicht überschreitet. Stellen Sie den Luftdruck zunächst auf den unteren Bereich des empfohlenen zulässigen Druckbereichs ein (siehe TECHNISCHE DATEN).
HOW TO GET STARTED
Schritt 1. Wählen Sie die passende Schaufel aus und positionieren Sie diese der Maschine.
Schritt 2. Wer dem Trend folgt, sollte die Stoßdämpferfeder festziehen und in innersten Teil der Maschine gelangen.

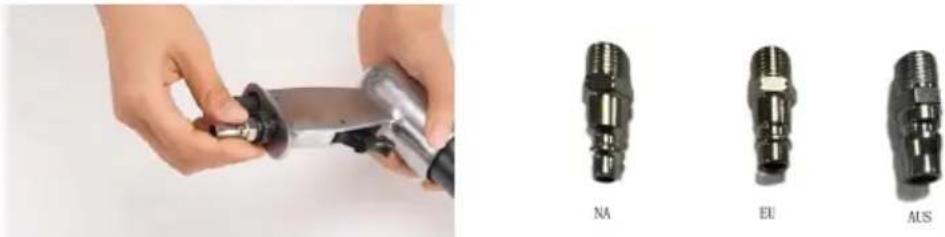

Schritt 3. Bestimmen Sie die erforderliche Installation des
Luftanschlusses, Installieren Sie den Lufteinlassanschluss
HINWEIS: Das Produkt verfügt über drei verschiedene Arten von Luftanschlüssel zugeschnitten auf europäische, amerikanische und australische Stile.

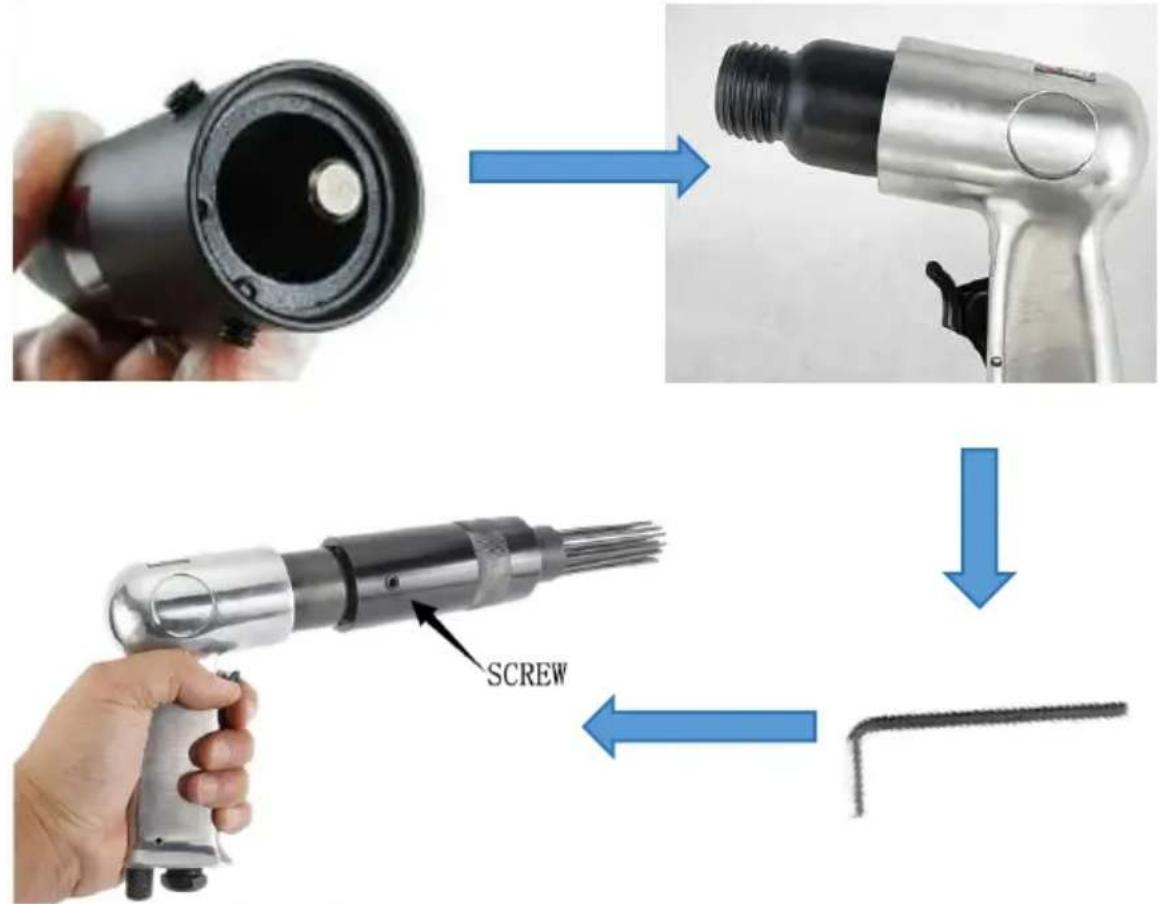

Schritt 4. Befestigen Sie die Montagehülse des Air Needle Scaler sicher an Maschine und ziehen Sie die Schraube mit einem Inbusschlüssel fest.
-
Trennen Sie das Werkzeug vom Kompressor, bevor Sie Einstellung vornehmen, Blockierungen beseitigen, Service- und Wartungsarbeiten durchführen, es umstellen oder während Betriebspausen.
-
Regelmäßiges Schmieren ist unerlässlich. Wenn Ihr Werkzeug nicht mit einem automatischen Öler ausgestattet ist, geben Sie vor jedem Arbeitstag oder nach zwei Stunden Dauerbetrieb zwei bis sechs Tropfe Druckluftwerkzeugöl in den Lufteinlass, je nach Werkstückbeschaffenheit oder Art der verwendeten Befestigungselemente.
- Druckluftbetriebene Werkzeuge müssen regelmäßig überprüft und all verschlissenen oder defekten Teile ausgetauscht werden, um einen sicheren und effizienten Betrieb zu gewährleisten. Überprüfen und ersetzen Sie alle beschädigten O-Ringe, Dichtungen usw. Ziehen Sie a Schrauben und Kappen fest, um Verletzungen zu vermeiden. Diese Wartung sollte von einem qualifizierten Fachmann durchgeführt werden
- Überprüfen Sie regelmäßig die freie Bewegung von Auslöser, Feder- und Luftdüse, um sicherzustellen, dass das Sicherheitssystem vollständig und funktionsfähig ist: keine losen oder fehlenden Teile, keine Bau- or Lagerteile.
- Halten Sie Magazin und Spitze des Werkzeugs sauber und frei v Schmutz, Fusseln oder Schleifpartikeln.

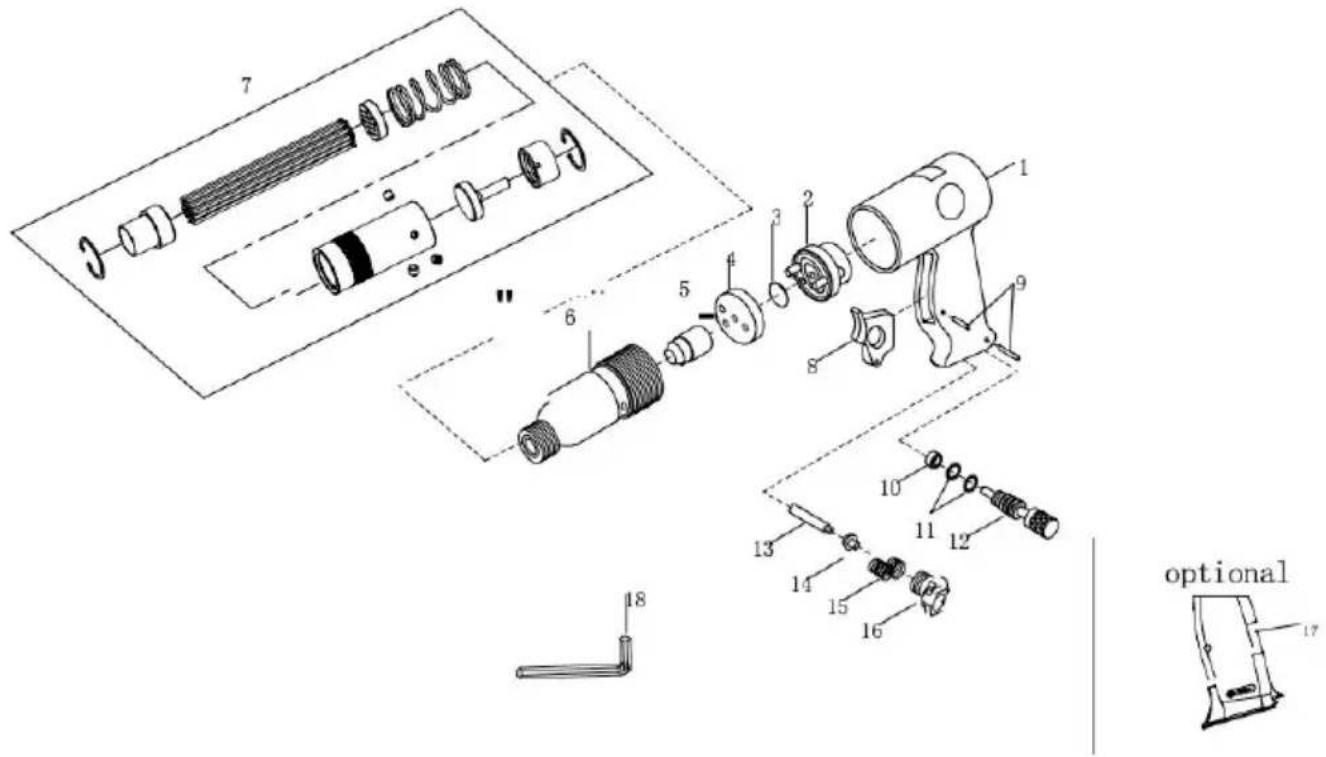

SCHEMATIC&PART LIST
| Art.-Nr. Teil# Beschreibung Menge | ||
| 1 WFH- 104 0 -01 | Gehäuse | 1 |
| 2 WFH- 104 0 -0 2 | Dichtungsventil | 1 |
| 3 WFH- 104 0 -03 | Ventilplatte | 1 |
| 4 WFH- 104 0 -04 | Dichtungsventildeckel | 1 |
| 5 WFH- 104 0 -05 | Kolben | 1 |
| 6 WFH- 104 0 -06 | Zylinder | 1 |
| 7 WF -H3 - Z000 | Entrostungszylinder | 1 |
| 8 WFH- 104 0 -08 | Auslösen | 1 |
| 9 3*16 | Zylinderstift | 2 |
| 10 WFH- 104 0 -09 | Drosselklappe | 1 |
| 11 O-RING 8*1,9 | O-Ring | 2 |
| 12 WFH-1040-10 | Einstellen des Ventilpols | 1 |
| 13 WPH-1040-11 | Stift | 1 |
| 14 WFH-1040-12 | Gaseinlassventil | 1 |
| 15 WFH-1040-13 | Kegelfeder | 1 |
| 16 WER-1060-02 | Lufteinlassanschluss | 1 |
| 17 WFH-1040-14 | Jacke | 1 |
| 18 3 mm | 3-mm-Inbusschlüssel | 1 |
PRODUCT PARAMETER
| MODELL NR | WFH-1046 |
| Meißelschaft (rund) | 0,401 Zoll |
| Schläge pro Minute | 4500 BPM |
| Lufteinlass. | 1/4 Zoll |
| Luftverbrauch | 90 PSI (6,3 Bar) |
| Gewicht | 2,5 kg |
| Funktionelles Zubehör | 3. 120-mm-Schaber (runde Köpfe) * 4 Stück2. Luftdüsenanschlüsse (USA/Europa/Australien* 3 STÜCK3. Federrunder Sitzschabersitz * 1 STÜCK4. Luftnadel-Scaler5. Schraubenschlüssel * 1 Stück |
   1 2 3  5 | |
