WFH-1046 - Borrmaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Pneumatisk nålhammare / tryckluftshammare
Modell	WFH-1046
Varumärke	Vevor
Vikt	2,5 kg
Drivning	Tryckluft
Rekommenderat arbetstryck	90 PSI (6,3 bar)
Luftförbrukning	90 PSI (6,3 bar) - indikativt värde
Slagfrekvens	4500 BPM (slag per minut)
Mejselstång	Rund, 0,401 tum
Luftintag	1/4 tum
Medföljande tillbehör	4 skrapor 120 mm (runda huvuden), 3 luftmunstyckskopplingar (USA/Europa/Australien), 1 rund fjäder-skrapbygel, 1 nålavdragare, 1 sexkantsnyckel 3 mm
Huvudfunktioner	Avkalkning, avbetning, borttagning av rost och färg
Säkerhet	Använd skyddsglasögon och hörselskydd; använd aldrig med syrgas eller andra flaskgaser; koppla bort före underhåll
Underhåll och rengöring	Regelbunden smörjning med 2-6 droppar tryckluftsolja före varje användning eller efter 2 timmar; rengör laddaren och verktygets nos; inspektera och byt ut O-ringar och slitna delar
Reservdelar och reparationsmöjligheter	Dellista tillgänglig: hölje, ventil, kolv, cylinder, O-ringar, kopplingar mm; reparation av kvalificerad fackman
Allmän information	Tillverkare: Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina; Importeras i Australien av SIHAO PTY LTD; i USA av Sanven Technology Ltd.; CE-representant: E-CrossStu GmbH; UK-representant: YH CONSULTING LIMITED

Vanliga frågor - WFH-1046 Vevor

Hur ansluter jag verktyget till kompressorn?

Använd lämplig luftintagskoppling (amerikansk, europeisk eller australiensisk medföljer) och anslut den till tryckluftsslangen. Se till att trycket inte överstiger det högsta tillåtna trycket (90 PSI / 6,3 bar).

Vad är det rekommenderade lufttrycket?

Rekommenderat arbetstryck är 90 PSI (6,3 bar). Ställ in trycket först vid den lägre gränsen av det rekommenderade intervallet.

Hur smörjer jag verktyget?

Före varje arbetsdag eller efter 2 timmars kontinuerlig användning, tillsätt 2-6 droppar tryckluftsolja i luftintaget. Regelbunden smörjning är avgörande för korrekt funktion.

Vilka tillbehör medföljer WFH-1046?

Verktyget levereras med: 4 skrapor 120 mm (runda huvuden), 3 luftmunstyckskopplingar (USA/Europa/Australien), 1 rund fjäder-skrapbygel, 1 nålavdragare och 1 sexkantsnyckel 3 mm.

Hur byter jag skrapor eller nålar?

Koppla först bort verktyget från kompressorn. Använd sexkantsnyckeln för att lossa monteringshylsan, sätt sedan i det nya tillbehöret och dra åt ordentligt.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid skyddsglasögon och hörselskydd. Använd aldrig verktyget med syrgas eller andra flaskgaser. Koppla bort verktyget före justering eller underhåll.

Hur rengör jag verktyget?

Håll laddaren och verktygets nos rena och fria från smuts, ludd eller slipande partiklar. Använd en torr trasa eller tryckluft för rengöring.

Vad gör jag om verktyget inte fungerar korrekt?

Kontrollera lufttrycket, smörj verktyget och inspektera O-ringar och slitna delar. Byt ut skadade delar. Om problemet kvarstår, kontakta en kvalificerad fackman.

Var hittar jag reservdelar?

Se dellistan i manualen (schema och dellista). Du kan beställa delar från tillverkaren eller en auktoriserad återförsäljare. Referenserna finns i manualen.

Vad är garantin för detta verktyg?

Garantin anges inte i manualen. Kontakta Vevors kundtjänst för information om garanti.

BRUKSANVISNING WFH-1046 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att info dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

	Varning – För att minska risken för skador måste anv läsa instruktionsmanualen noggrant.
	Varning - märkning gällande risk för ögonskador
	Varning - märkning gällande risk för hörselnedsättning

aldrig syrgas eller andra flaskgaser

First Time Usage

1. Förbereda ett verktyg för första användning

Läs och följ dessa bruksanvisningar innan du använder verktyget. Grundläggansäkerhetsåtgärder måste alltid noggrant följas för att förhindra skador på utrustningen och för att säkerställa användarens och andras säkerhet som arb i närheten av arbetsplatsen.

1. Anslutning till tryckluftssystemet

Säkerställ att trycket från tryckluftssystemet inte överstiger det maximalt tillåtna trycket för fästelementets drivverktyg. Ställ in lufttrycket till den nedre delen av rekommenderade tillåtna tryckområdet (se TEKNISKA DATA).

HOW TO GET STARTED

Steg 1. Välj lämplig spade och placera den i maskinen.

Steg 2. De som följer trenden bör dra åt den stötdämpande fjädern och gå maskinens innersta del.

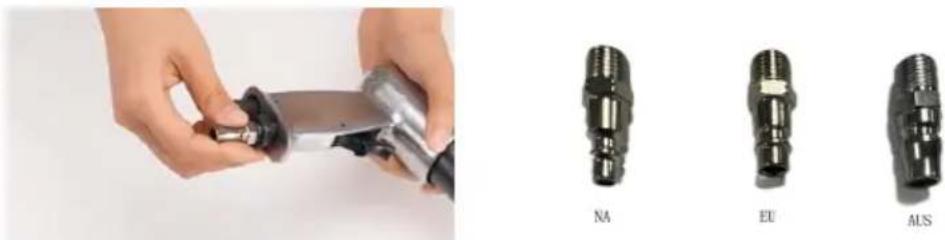

Steg 3. Bestäm den nödvändiga installationen av luftanslutningen, Montera luftinloppsanslutningen

OBS: Produkten har tre olika typer av luftanslutningar, anpassade för europeis amerikanska och australiska modeller.

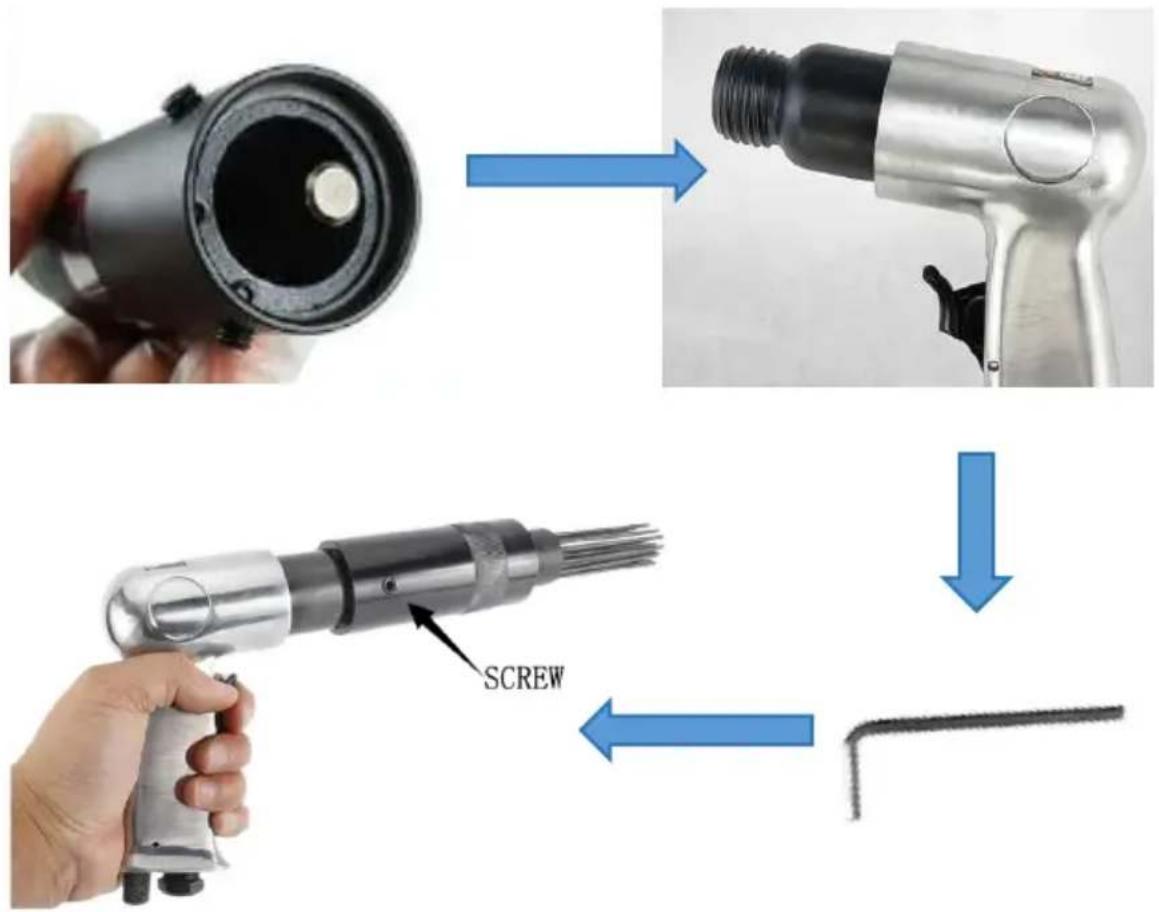

Steg 4. Fäst luftnålsskalarens monteringshylsa ordentligt på maskinen och använd en insexnyckel för att dra åt skruven.

1. Koppla bort verktyget från kompressorn innan du gör några justeri åtgärdar stopp, utför service och underhåll, flyttar det och under period då det inte är i drift.
2. Regelbunden smörjning är avgörande. Om ditt verktyg inte är utru med en automatisk smörjanordning i ledningen, tillsätt 2 eller 6 droppa

pneumatisk verktygsolja i luftintaget före varje arbetsdag eller efter 2 timmars kontinuerlig användning, beroende på arbetsstyckets egenskaper eller vilken typ av fästelement som används.

1. Luftdrivna verktyg måste inspekteras regelbundet och alla slitna eller trasiga delar måste bytas ut för att säkerställa att verktyget fungerar och effektivt. Kontrollera och byt ut alla skadade O-ringar, tätningar et Dra åt alla skruvar och lock för att förhindra personskador. Detta und bör utföras av en kvalificerad expert .
2. Gör regelbunden inspektion av avtryckaren, fjädern och luftmunstycl för att säkerställa att det är komplett och funktionellt: inga lösa eller saknade delar, inga bygg- eller lagerdelar.
3. Håll magasinet och verktygets nos rena och fria från smuts, ludd slipande partiklar.

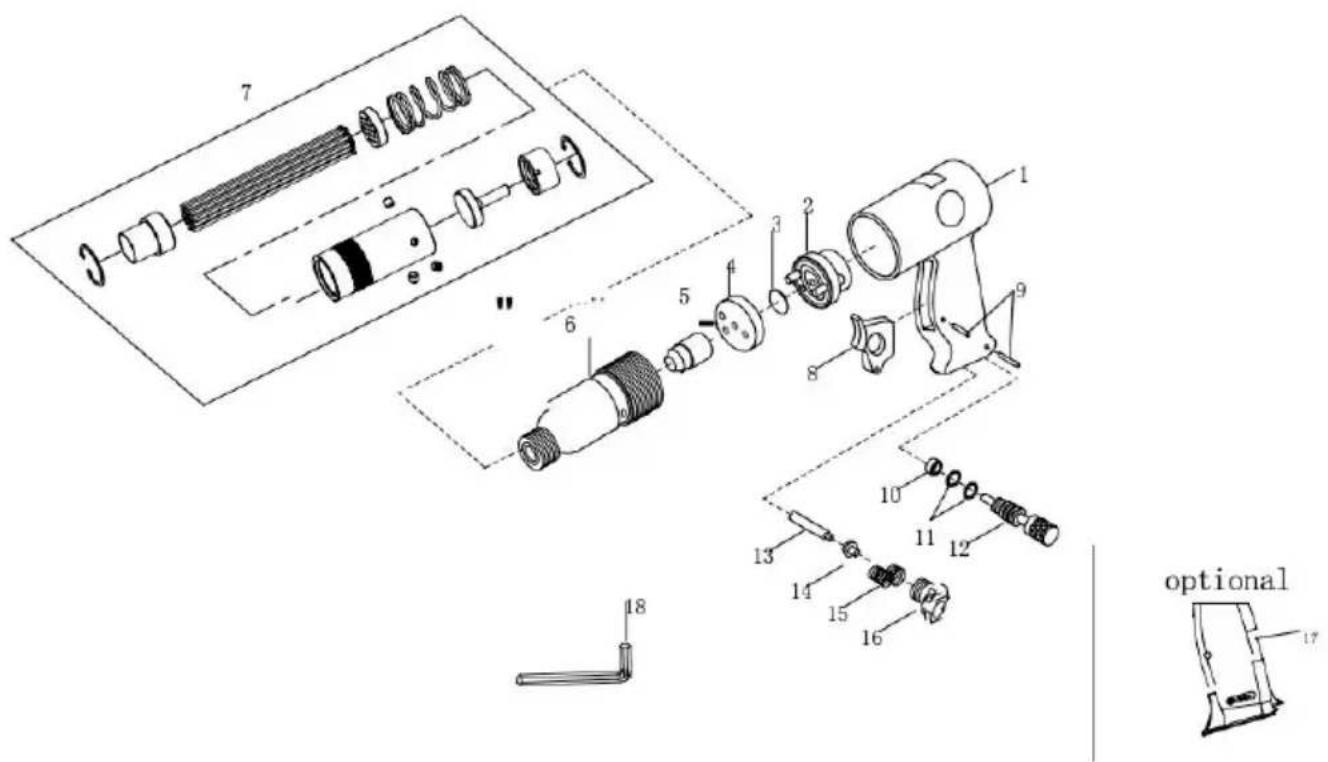

SCHEMATIC&PART LIST

MODELL NR	WFH-1046
Mejselskaft (rund)	0,401 tum
Slag per minut	4500 slag/min
Luftinlopp.	1/4 tum
Luftförbrukning	90 PSI (6,3 bar)
Vikt	2,5 kg
Funktionellt tillbehör	8. 120 mm skrapor (runda huvuden) * 4 st2. Luftmunstyckskopplingar(USA/Europa/Australien) * 3 ST3. Fjäderrundsätesskrapsäte * 1 ST4. Luftnålskalare5. skiftnyckel * 1 st
1 2 3 5

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.
