SKF-C50F - Maszyna do lodu Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Komercyjna maszyna do lodu
Marka	Vevor
Model	SKF-C50F
Zastosowanie	Wnętrze, zastosowania domowe i lekkie komercyjne
Zasilanie elektryczne	220-240V ~ 50/60Hz
Zalecany bezpiecznik	15 A
Źródło wody	Kran (bezpośrednie podłączenie) lub beczka na wodę (wybierane przełącznikiem)
Wymagane ciśnienie wody	0,1 - 0,4 MPa
Rodzaj lodu	Kostki lodu (kształt nieokreślony)
Czas produkcji lodu	Regulowany od 5 do 8 minut na cykl
Główne funkcje	Produkcja lodu, automatyczne zatrzymanie, programator włącz/wyłącz, samooczyszczanie
Automatyczny programator	Tak (opóźnione włączanie i wyłączanie w godzinach)
Samooczyszczanie	Tak, z cyklem około 5-40 minut (woda + ocet lub cytryna)
Wyświetlacz	Panel sterowania z wyświetlaczem LED i wskaźnikami świetlnymi
Wskaźniki	Produkcja lodu, dodawanie wody, zatrzymanie itp.
Konserwacja	Czyszczenie zewnętrzne łagodnym detergentem; czyszczenie wewnętrzne przez cykl samooczyszczania
Dostarczone akcesoria	Instrukcja, filtr wody, wąż odpływowy, łyżka do lodu, nylonowe opaski, pierścień, pierścienie uszczelniające, zapasowe klipsy, zatyczka
Kody błędów	E1 (deflektor lodu), E2 (woda), E3 (wysoka temperatura), E4 (czujnik kondensacji), E5 (czujnik otoczenia), E6 (brak wody)
Bezpieczeństwo	Uziemienie, bezpiecznik 15 A, ochrona przed niestabilnością (płaska powierzchnia)
Możliwość naprawy	Dostępne części zamienne (płyta główna, kompresor, czujniki); zalecana interwencja techniczna

Często zadawane pytania - SKF-C50F Vevor

Jak podłączyć maszynę do źródła wody?

Możesz użyć kranu (bezpośrednie podłączenie) lub beczki na wodę. W przypadku kranu odkręć wodę i ustaw niebieski przełącznik w pozycji poziomej. W przypadku beczki przełącz niebieski przełącznik w pozycję pionową i regularnie napełniaj beczkę.

Jak wyczyścić maszynę?

Użyj funkcji samooczyszczania: dodaj mieszankę wody i octu (1:1) lub soku z cytryny, przytrzymaj przycisk 'Rezerwacja/Czyszczenie' przez 3 sekundy. Cykl trwa 5 do 40 minut. Następnie spłucz czystą wodą.

Co zrobić, gdy zapali się wskaźnik 'dodaj wodę'?

Oznacza to, że dopływ wody jest niewystarczający. Sprawdź, czy kran jest odkręcony lub czy beczka zawiera wystarczającą ilość wody. Jeśli używasz beczki, napełnij ją. Jeśli problem nadal występuje, sprawdź filtr lub zawór elektromagnetyczny.

Jak ustawić czas produkcji lodu?

Użyj przycisków '+' i '-' do regulacji czasu. Maksymalne ustawienie to 8 minut, minimalne 5 minut. Zmiana zacznie obowiązywać od następnego cyklu.

Czy można przechowywać lód w maszynie przez noc?

Nie, maszyna nie jest lodówką. Lód stopi się, a woda odpłynie. Zaleca się regularne usuwanie lodu.

Jakie kody błędów mogą się pojawić?

Kody obejmują E1 (deflektor lodu), E2 (anomalia wody), E3 (wysoka temperatura), E4 (czujnik kondensacji), E5 (czujnik otoczenia) i E6 (brak wody). Każdy kod ma określoną przyczynę opisaną w instrukcji.

Dlaczego maszyna produkuje miękki lub roztopiony lód?

Może to być spowodowane wysoką temperaturą otoczenia, zbyt krótkim czasem produkcji (zwiększ go przyciskiem '+') lub wyciekiem czynnika chłodniczego. Sprawdź również wentylację wokół maszyny.

Jak korzystać z funkcji automatycznego zatrzymania?

Podczas produkcji naciśnij jednocześnie przyciski 'Rezerwacja/Czyszczenie' i '+' lub '-', aby ustawić opóźnione zatrzymanie w godzinach. Maszyna wyłączy się automatycznie po zaprogramowanym czasie.

Jakie jest zalecane ciśnienie wody?

Ciśnienie powinno wynosić od 0,1 do 0,4 MPa. Jeśli przekracza 0,4 MPa, zainstaluj reduktor ciśnienia, aby uniknąć nieprawidłowego działania.

Gdzie umieścić maszynę, aby działała optymalnie?

Zainstaluj maszynę na płaskiej i stabilnej powierzchni, z dala od bezpośredniego światła słonecznego i źródeł ciepła. Pozostaw co najmniej 5 cali (około 13 cm) przestrzeni między bokami a ścianą, aby zapewnić dobrą wentylację.

INSTRUKCJA OBSŁUGI SKF-C50F Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

Komercyjna maszyna do lodu

Ważne jest, aby dokładnie przeczytać niniejszą instrukcję i zachować ją na przyszłość.

Ostrzeżenie — aby zmirniejszyć ryzyko obrażen, uzytkowy musi uwȩznie przyczycytać instrukcję obstugi.
FC	To urzędzenia jest zgodne z czȩcią 15 przypeśów Działanie podlega następućym dwóm warunkom: (1) urzędzenia nie sąoce powodowej szkodliwych zȩćcie (2) to urzędzenia musi akceptowaźelskie odbieramy zȩćcie, w tym zȩćcie, krone powodowej niepoȩdane działańie.
	Ten produkt podlega przypeśom Dyrektywy Europejskiy 2012/19/EC. Symbol przyekreslonego kosza na smieci zȩćcie oznacza, sądukt wymaga selektywnej zbiórki smiec terenie Unii Europejskiej. Dotyczny to produktu i wzysy akcesoriów przyczancychothymi oznaczonych tym symbolem. Produktów przyczancychothymi sądukt sącie nożna wyrzucać razem zwiptyymi odkadami domowymi, lecz naleź je oddacre punktu zbiórki w celu recyklungu urzędzenia elektrycznych elektronicznych

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

Podczas korzystania z urządzeń elektrycznych należy przestrzegać podstawowych środków ostrożności, aby zmniejszyć ryzyko pożaru, porażenia prądem elektrycznym i obrażeń osób lub mienia. Przed pierwszym uruchomieniem maszyny przeczytaj wszystkie instrukcje. UWAGA: LÓDU NIE MOŻNA PRZECHOWYWAĆ W POJEMNIKU NA LÓD W NOCY, TO NIE JEST LODÓWKA, LÓD ZOSTANIE STOPIONY W WODĘ I WYPŁYNIE Z MASZYNY.

1. Jeśli podłączasz do źródła wody, UWAGA: należy podłączyć do źródła

wody pitnej;

1. Maszyna przeznaczona jest do użytku domowego i podobnych zastosowań, takich jak:
2. kuchnie dla personelu w sklepach, biura i inne środowiska pracy; -Zagroda
3. przy klientów hoteli, motele i inne środowiska mieszkalne; -Branża gastronomiczna i branże pokrewne
4. Maszynę należy ustawić w miejscu z dobrą wentylacją. Odległość między czterema bokami maszyny a ścianą powinna wynosić co najmniej 50 cm.
5. Podczas korzystania z urządzeń elektrycznych należy zachować podstawowe środki ostrożności, aby zmniejszyć ryzyko pożaru, porażenia prądem elektrycznym i obrażeń osób lub mienia. Przed użyciem jakiegokolwiek urządzenia przeczytaj wszystkie instrukcje.
6. Nie używaj żadnego urządzenia z uszkodzonym przewodem.
7. Podłączaj wyłącznie do odpowiednio spolaryzowanych gniazdek. Żadne inne urządzenie nie powinno być podłączone do tego samego gniazdka. Upewnij się, że wtyczka jest całkowicie włożona do gniazdka.
8. Nie umieszczaj urządzenia i przewodu zasilającego w pobliżu materiałów łatwopalnych. Nie zakrywaj przewodu. Nie zanurzaj go w wodzie.
9. Nie zalecamy stosowania przedłużacza, ponieważ może on spowodować ryzyko pożaru.
10. Odłącz kostkarkę do lodu przy czyszczeniu, naprawach lub serwisowaniu.
11. Zachowaj ostrożność i nadzór, gdy urządzenie jest używane w pobliżu dzieci.
12. Nie używaj kostkarki do lodu na zewnątrz. Unikaj bezpośredniego światła słonecznego i upewnij się, że między tyłem i bokami urządzenia a ścianą jest co najmniej 5 cali wolnej przestrzeni.
13. Do przygotowania lodu nie używaj żadnych innych płynów niż woda.
14. Nie czyść kostkarki do lodu łatwopalnymi detergentami. Opary mogą.

spowodować pożar lub eksplozję.

1. Nie przywracaj maszyny.
2. Jeżeli kostkarka do lodu zostanie w okresie zimowym przeniesiona z pomieszczenia na zewnątrz, przy podłączeniu do źródła zasilania poczekaj kilka godzin, aby ogrzała się do temperatury pokojowej.
3. Dla własnego bezpieczeństwa to urządzenie powinno być odpowiednio uziemione. Przewód zasilający jest wyposażony w trójbolcową wtyczkę pasującą do standardowych trójbolcowych gniazdek ściennych, aby zminimalizować ryzyko porażenia prądem.
4. Podłącz urządzenie do dedykowanego, prawidłowo zainstalowanego i uziemionego gniazdka ściennego. Nie rób, w każdym przypadku zasilanie i/lub uziemienie należy kierować do wykwalifikowanego elektryka.
5. Znajdujące się w środku materiały pieniące są łatwopalne i należy chronić je przed ogniem.
6. Zabrania się ciągnięcia kabla w celu wyciągnięcia wtyczki, wyciągnięcie wtyczki jest koniecznością.

WAŻNE: Aby uniknąć zagrożeń wynikających z niestabilności, urządzenie należy ustawić na równej i płaskiej powierzchni.

WAŻNE: Aby uniknąć zagrożeń wynikających z niestabilności, urządzenie należy ustawić na równej i płaskiej powierzchni.

OSTRZEŻENIE: To urządzenie musi być uziemione.

1) Bezpiecznik na płycie drukowanej wynosi 15 A. W przypadku zmiany musi być obsługiwany przez technika. 2) Wahania napięcia nie mogą przekraczać ± 10% od napięcia znamionowego, gdyż w przeciwnym razie konieczny jest stabilizator napięcia.

WAŻNE: Aby uniknąć zagrożenia wynikającego z niestabilności urządzenia, należy ustawić je na równej i płaskiej powierzchni.

PROCEDURY OPERACYJNE

ROZPAKOWANIE kostkarki do lodu

1. Usuń wszystkie zewnętrzne i wewnętrzne materiały opakowaniowe.

Sprawdź, czy wszystkie potrzebne akcesoria są dołączone. Jeśli brakuje jakiejś części, prosimy o kontakt z naszym działem obsługi klienta. Po rozpakowaniu urządzenia zalecamy pozostawienie go na 24 godziny przed użyciem.

1. Wyczyść wnętrze letnią wodą i miękką szmatką lub wyczyść urządzenie za pomocą funkcji Self-Clean.
2. Znajdź miejsce, w którym kostkarka do lodu będzie chroniona przed bezpośrednim działaniem promieni słonecznych i innymi źródłami ciepła (np. kuchenka, piec, grzejnik). Umieść kostkarkę do lodu na płaskiej powierzchni. Upewnij się, że między tyłem i bokami kostkarki do lodu a ścianą jest co najmniej 5 cali wolnej przestrzeni.
3. Przed pierwszym użyciem należy odczekać godzinę, aż czynnik chłodniczy opadnie.
4. Urządzenie należy ustawić w miejscu zapewniającym dostęp do wtyczki.

Zawartość paczki

Maszyna do robienia lodu x 1

Ciepłe wskazówki: Sprawdź, czy wszystkie potrzebne akcesoria są dołączone.

Lista akcesoriów
NIE	Opis	Zdjęcie	Stosowanie	ILOŚć
1	podȩcznik		Instrukacja obshugi	1 szt
2	Filtr		Filtruj wodate	1 szt
3	Rura drenażowa		Odpływ	1 szt
4	Łyżka do lodu		Weź kostki lodu	1 szt
5	nylonowe opaski kablowe		W razie potrzeby napraw rurę	2szt
6	Kółko do skakania		w razie potrzeby połączyć ze soba odplyw i rurę odplywowa	1 szt
7	Pierść uszczelniajaCy		Wędz go do kranychury sówn. Drugi je zapasowy.	2szt
8	Zapasowy niebieski klips		W razie potrzeby zapasowy niedieski klips.	2szt
9	Zapasowsa wtyczka		Zapasowsa wtyczka, króra w razie potrzeby zatyka zbiornik.	1 szt

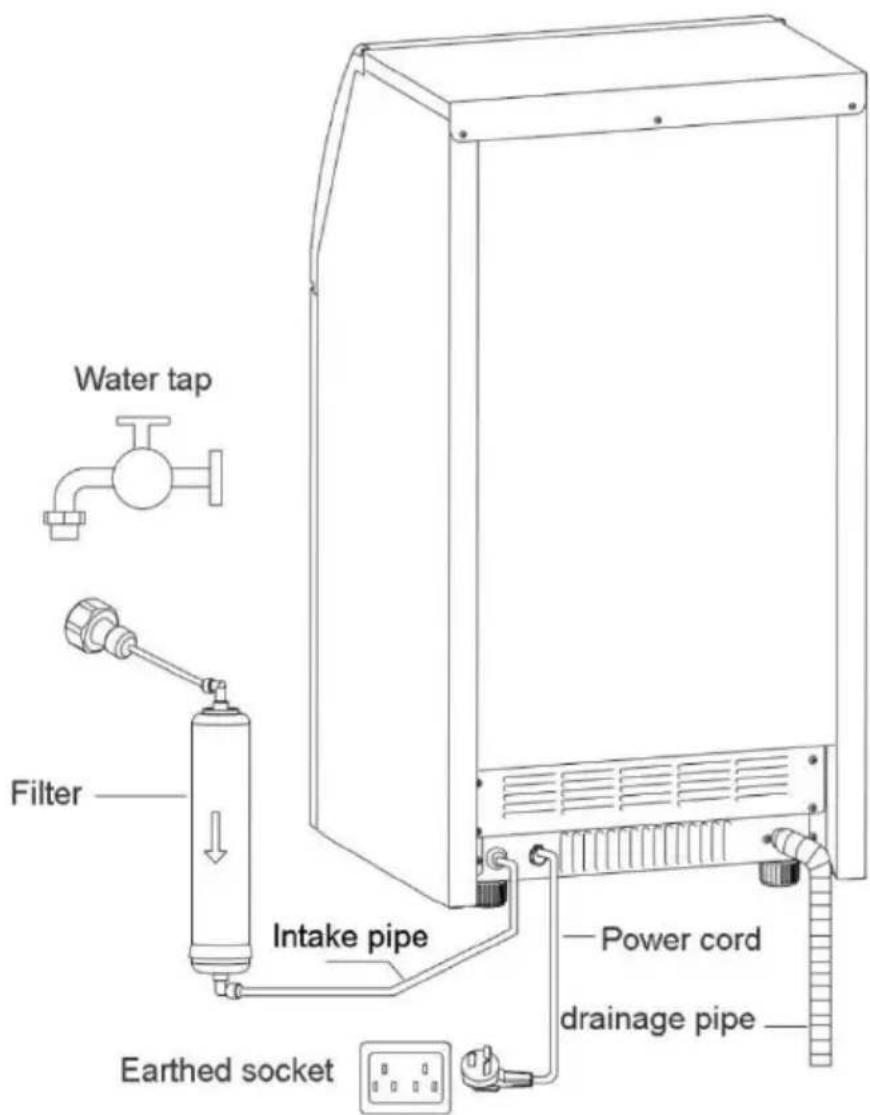

ŁĄCZENIE KOSTKARKI DO LODU Z INNYMI CZĘŚCIAMI

Połącz kostkarkę do lodu z innymi częściami, postępując zgodnie ze schematem poniżej.

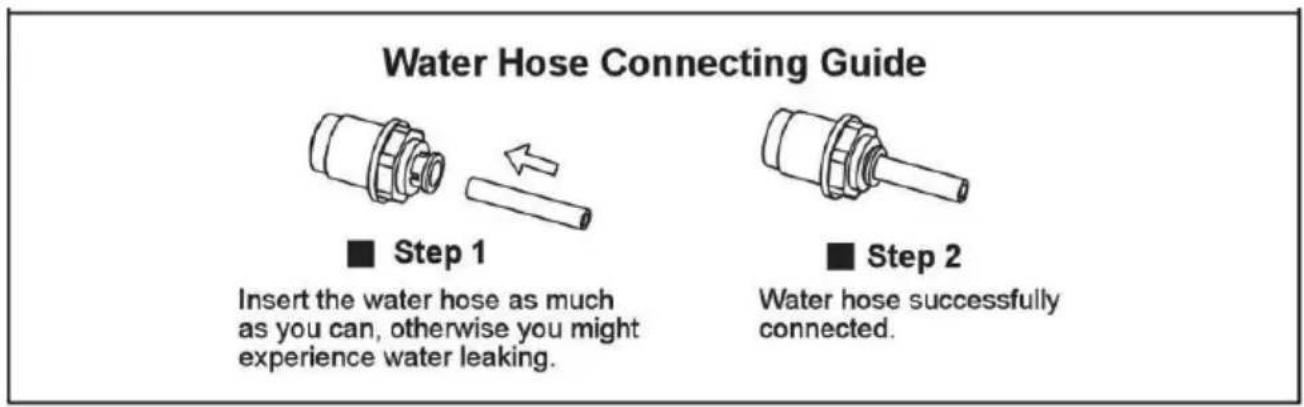

Podłączyć rurę drenażową i rurę doprowadzającą wodę.

Ostrzeżenie: 1) Urządzenie można podłączyć wyłącznie do źródła wody pitnej i musi ono spełniać lokalne standardy dotyczące wody pitnej. 2) Ciśnienie wody musi wynosić 0,1-0,4 MPa; jeśli przekracza 0,4 MPa, należy podłączyć zawór redukcyjny. 3) Drenaż: wylot rury spustowej musi znajdować się niżej niż maszyna.

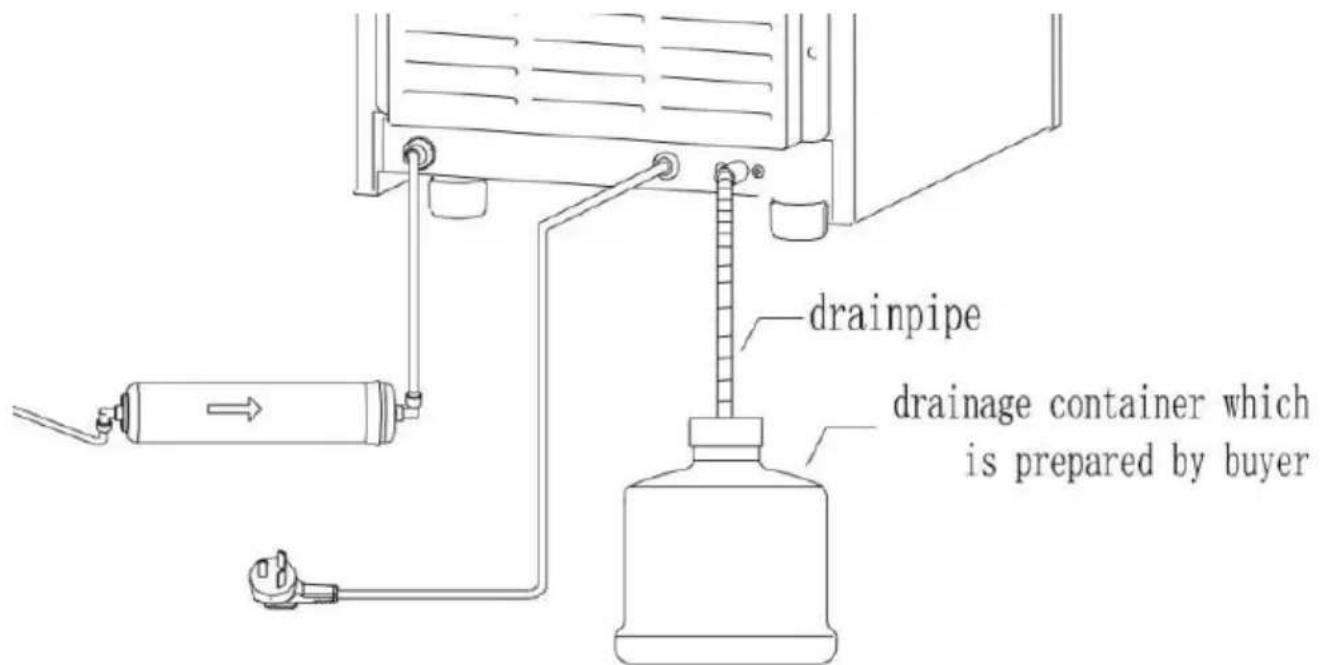

Odpływ.

Uwaga: Ponieważ lód w zbiorniku wewnętrznym topi się, przy użyciu należy podłączyć rurę spustową i wyprowadzić rurę spustową do pojemnika lub kanalizacji.

Uwaga: Podłącz jeden koniec rury spustowej do urządzenia, a drugi koniec do pojemnika lub kanalizacji. Drugi otwór rury spustowej musi znajdować się przy otworze spustowym urządzenia.

WYKORZYSTANIE WODY BECZKOWEJ JAKO ŹRÓDŁA WODY

Jako źródła wody możesz użyć wody beczkowej. Pamiętaj o regularnym uzupełnianiu wody. Poza tym obróć niebieski przyłącznik sterujący do pionu i zamknij dopływ wody z rury.

1. Jeśli używasz kranu jako źródła wody, upewnij się, że kran jest otwarty, aby zapewnić ciągły dopływ wody. Jeśli skończy się woda, zaświeci się

wskaźnik „dodaj wodę”.

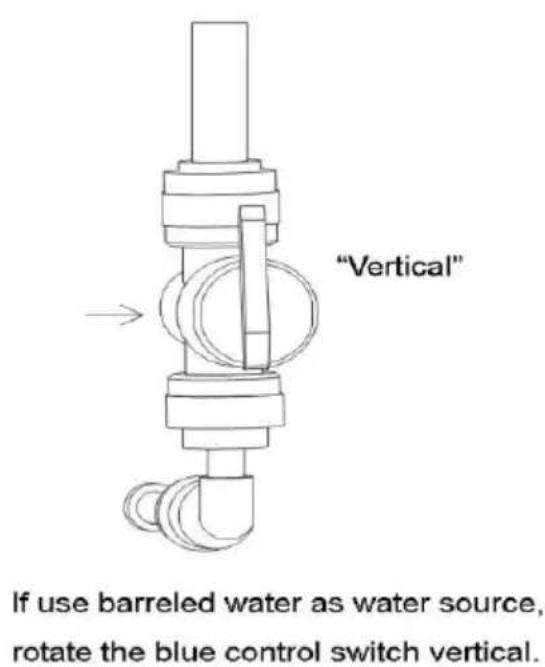

1. Jeśli używasz wody beczkowej jako źródła wody, pamiętaj o regularnym uzupełnianiu wody, w przeciwnym razie zaświeci się wskaźnik „przystoju”.

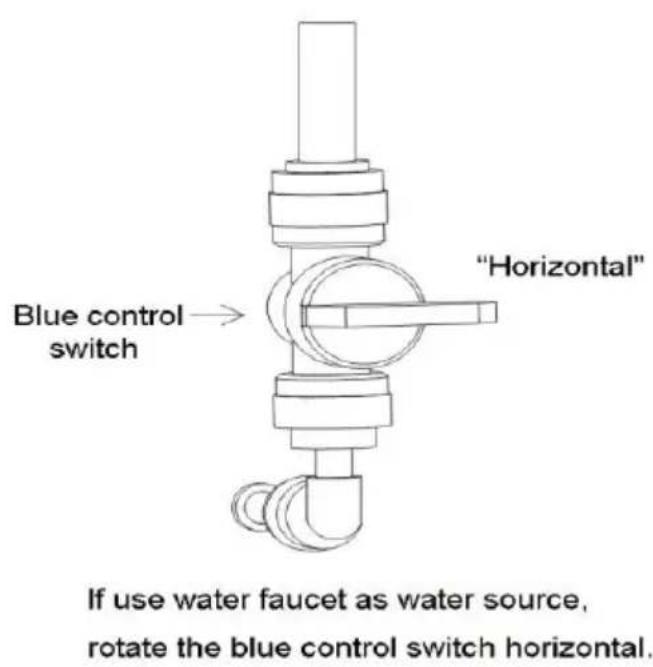

2. Jeśli używasz kranu jako źródła wody, obróć niebieski przycisk sterujący w poziomie urządzenia. Z drugiej strony, jeśli używasz wody beczkowej jako źródła wody, obróć niebieski przycisk sterujący do pionu. Proszę zapoznać się z poniższym obrazkiem.

OBSŁUGA MASZYNY

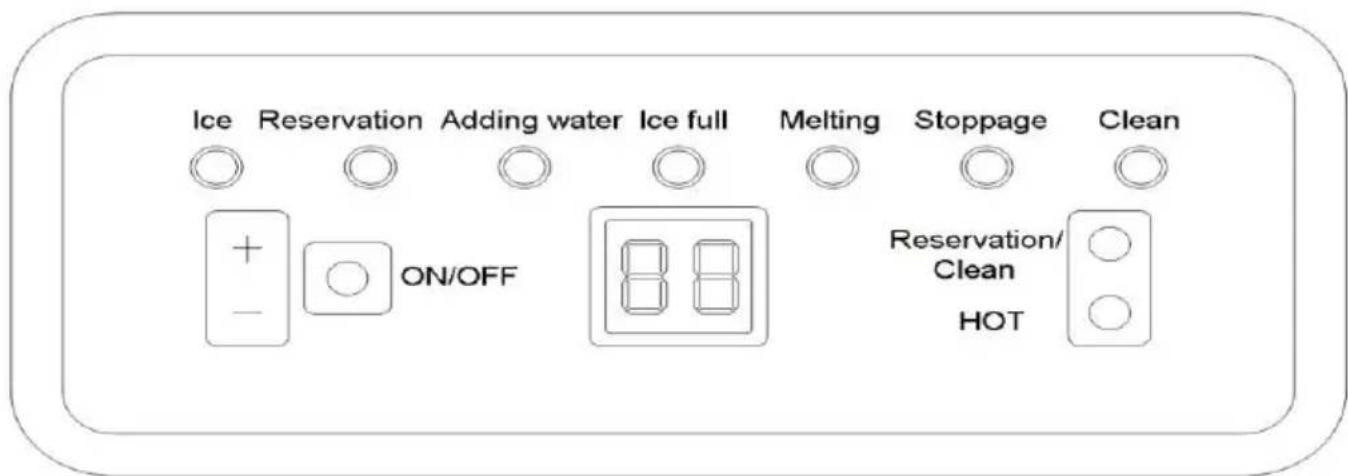

Panel sterujący

Operacja wytwarzania lodu:

1. Podłącz maszynę do zasilania i naciśnij przycisk „WŁĄCZ/WYŁĄCZ”. Wskaźnik „Wytwarzanie lodu” zaświeci się. Poprzez „+” / „-” możesz wydłużyć lub skrócić czas wytwarzania, który będzie miał wpływ na bieżący cykl. Naciśnij przycisk „+”, a na ekranie wyświetli się „1”, co oznacza, że czas wytwarzania lodu zostanie wydłużony o 1 minutę, maksymalnie o 8 minut. Jeśli naciśniesz przycisk „-” i wyświetli się ostrzeżenie, czas wytwarzania lodu zostanie skrócony o 1 minutę, maksymalnie o 5 minut. Oznacza to, że czas można regulować w zakresie od -5 do 8 minut.
2. Po zakończeniu odliczania czasu zaświeci się wskaźnik „topienia”. Kostki lodu spadną później z panelu zamrażającego.
3. Gdy kostki lodu odejdą, urządzenie automatycznie przejdzie do kolejnej pętli wytwarzania lodu.

Automatyczne włączanie/wyłączanie:

1. Gdy maszyna jest wyłączona po podłączeniu do prądu, naciśnij przycisk „Rezerwacja/Czyszczenie”, a następnie przycisk „+”/„-”, aby ustawić automatyczne włączanie czas (w godzinach). Maszyna będzie automatycznie włączać się po zakończeniu odliczania.

Gdy urządzenie jest w trakcie wytwarzania lodu, naciśnij przycisk

„Rezerwacja/Czyszczenie”. Następnie przycisk „+”/„-”, aby ustawić automatyczne wyłączanie czas (w godzinach). Maszyna będzie automatycznie wyłączać się po zakończeniu odliczania.

Samo czyszczący:

1. Gdy urządzenie zostanie wyłączone po podłączeniu do prądu, wciśnij przycisk „Rezerwacja/Czyszczenie” i przytrzymaj go przez chwilę. Urządzenie automatycznie przejdzie do programu samooczyszczania.

Uwagi:

1) Jeśli zmienisz czas odliczania w połowie procedury wytwarzania lodu, zacznie to obowiązywać w następnej pętli. Podczas wytwarzania lodu przytrzymaj przycisk „HOT”, aby wcześniej wylać kostki lodu. 2) Temperatura otoczenia będzie miała wpływ na czas potrzebny do wytworzenia lodu.

CZYSZCZENIE I KONSERWACJA

Przed pierwszym użyciem dokładnie wyczyść pojemnik na lód.

Obudowa: Obudowę kostkarki do lodu należy regularnie czyścić łagodnym detergentem i ciepłą wodą. Zawsze używaj miękkiej szmatki, aby uniknąć zarysowań lub uszkodzenia obudowy.

WNĘTRZE: Skorzystaj z funkcji Self-Clean:

1. Dodaj wodę i ocet lub mieszankę soku z cytryny (w proporcji 1:1)
2. Podłącz urządzenie, naciśnij i przytrzymaj przycisk CLEAN przez około 3 sekundy, a następnie zwolnij. Urządzenie automatycznie przejdzie do programu samooczyszczania. Proces ten zajmuje około 5-6 minut. Po zakończeniu programu Self-Clean urządzenie automatycznie się wyłączy.
3. Łopatki wentylatora będą się obracać. Podczas tego procesu wewnętrzne części urządzenia zostaną kilkakrotnie przepłukane.
4. Po zakończeniu programu Self-Clean odłącz zasilanie i spuść wodę, odkręcając korek spustowy z boku. Załóż korek spustowy.
5. Dodaj świeżą wodę do zbiornika na wodę, aż do znaku poziomu
6. Podłącz urządzenie i powtórz proces samooczyszczania, powtarzając kroki od 3 do 5. Spowoduje to wypłukanie resztek octu/cytryny.
7. Po spuszczeniu wody załóż i dokręć korek spustowy.
8. Wytrzyj wnętrze i zewnętrzną część czystą, miękką szmatką. UWAGA: Zaleca się wyczyszczenie urządzenia przed pierwszym użyciem lub po dłuższym okresie nieużywania. NOTATKA

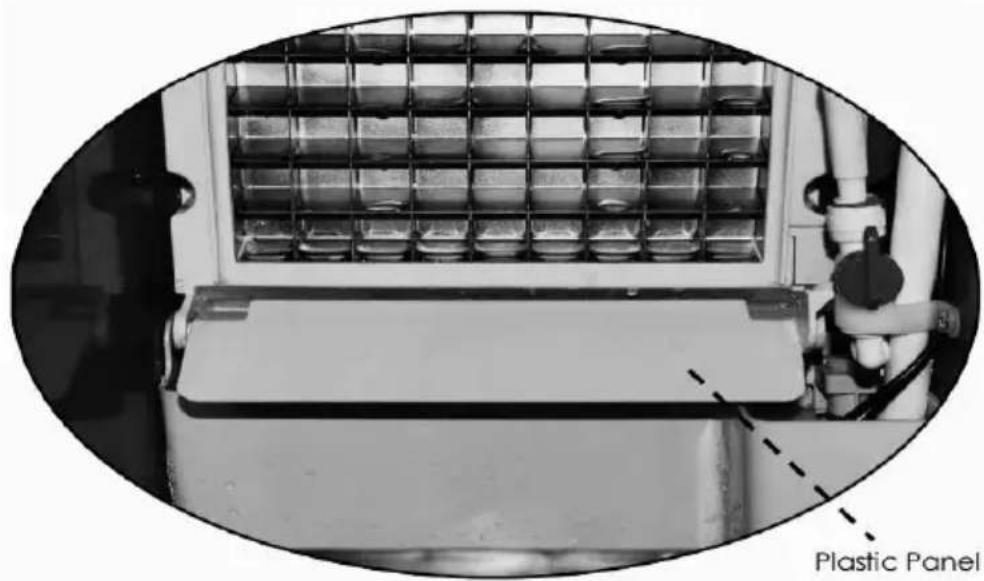

1. W miarę wzrostu produktu kostek lodu plastikowy panel wewnątrz (pokazany powyżej) może zostać wciśnięty przez kostki lodu. Po naciśnięciu plastikowego panelu

w dół, maszyna automatycznie przestanie produkować kostki lodu i nastąpi „przestój"

wskaźnik zaświeci się. Aby utrzymać lód, należy regularnie czyścić kosz lodu

zrobienie.

Analiza typowych usterek

E1	Nie wykryto deflektora lodu	Odpadła płyta prowadzenia lód	Zainstaluj ponownie prowadnicę lodu
		Uszkodzony przełacznik magnetyczny	ZastępowaNczyne przełacznik czna magnes
		Płtyka prowadźac na lieNie jest zresetowana	Zresetuj płtykę prowadźac l
E2	Iód robienie jestnormalne	Czwarty cykl lodowy zatrzymuje sie	Wymień przełacznik magnetyczny
	W skrzynce na wodę nie ma wody	Korek spustowy niedest prawidłowozainstalowany	Zamontuj prawn到账wo korekspustowy
		Zewnętrzne zaopatrzenie w wode	Sprawdź dophy wody
	Zbiornik na wodę przyteł sidos od odówki	Zewnętrzne zaopatrzenie w wode	Zawór wody nad zbiornikiemobraca sie w poziomie
		Jako zródo wody uzywaj wody z krani	Zewnȩtrzne ciasnienie wody jestzyt wyśokie, aby spowodowej zadziałyanie zaworu pplywakowej, zmiejszeniaciasnienia wody lub wymianeynowego zaworu
	W skrzynce na wodę znejduje sied woda	Nie ma wody, ani niedziale ruraprysznicowa	Pompa jest powaśćzablokowsa, sąȩzy sąwymić lub wyczySciC
			Rura prysznicowa jest zatkana.Posprzȩtoj to
	Tylko bieąca woda, niechłodźac ani troché zimna	Na formie lodowej znejduje sie cienki l	Wydlusz czas produktu, nacziskAJCPrzycisk „+“ napanelu operacynjym
		Na formie lodowej znejduje sie gruby l	Skróczczas produktu, nacziskAJCPrzycisk „-“ napanelu operacynjym
		Troché wody dostalu sie do lodówki	Obráć i wyreguluj ruple prysznicowa
		Tylna czȩść pojemnik na wodę przycieka c lodówki	Dostosuj pozycje montażowej skrzynki wodnej
	Woda nie jest zimna	Płyta glówna nie za speȩżarki	Wymię n piyte glówna
		Awaria spreȩżarki	Wymienić spreȩżarke
		Wysoka temperatura spreȩżarki	Wymienić spreȩżarke
		Sprȩżarka działa,Nie chłodzi	Wyciek czynnika chłodniczej wymaga naprawy
E3	Alarm wysokiej temperature	uszkodzony jest czujnik temperatury kondensacje	Wymiana
		Wentylator chłodźcy jest zablokowy przyciała obce	Usuń barykadę
		Uszkodzenia wentylatora chłodźciego	Wymiana
E 4	Nieprawidłowyczujnik temperatury kondensacje	Zwarcie lub przywa obwodzie czujnika temperatury skraplania	Wymiana
mi 5	Nieprawidłowyczujnik temperatury otoczenia	Zwarcie lub przywa obwodzie czujnika temperatury otoczenia	Wymiana
mi 6	Brak wody	Przerwa w dostawie wody z zewnatrz	Przywróć zaopatrzenia w woc
		Uszkodzony elektrrozawór koboru wody	Wymiana

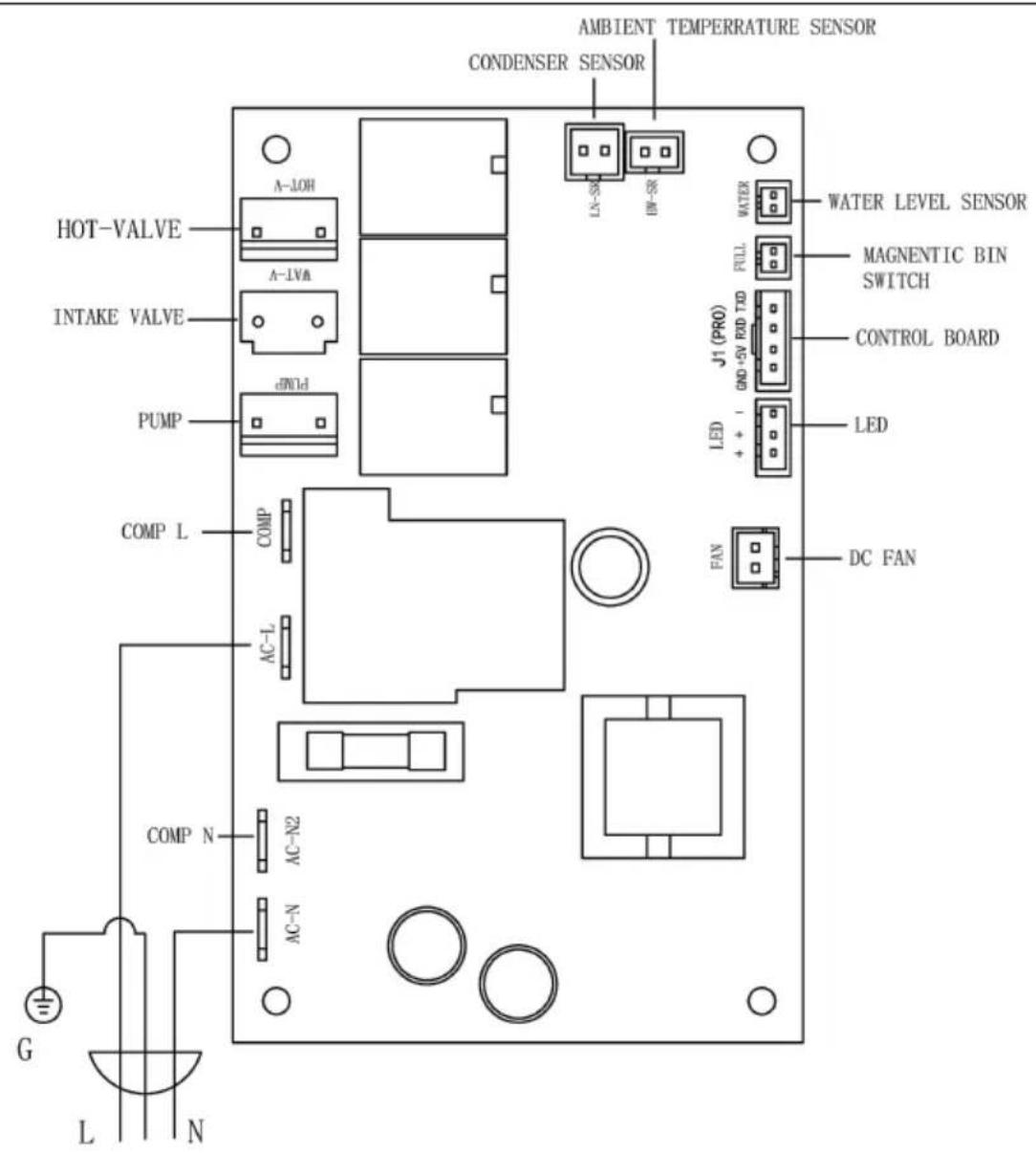

Schemat obwodu

Wyprodukowano w Chinach
