SKF-C50F - Macchina del ghiaccio Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina per ghiaccio commerciale
Marca	Vevor
Modello	SKF-C50F
Utilizzo	Interno, applicazioni domestiche e commerciali leggere
Alimentazione elettrica	220-240V ~ 50/60Hz
Fusibile consigliato	15 A
Fonte d'acqua	Rubinetto dell'acqua (collegamento diretto) o barile d'acqua (selezionabile tramite interruttore)
Pressione acqua richiesta	0,1 - 0,4 MPa
Tipo di ghiaccio	Cubetti di ghiaccio (forma non specificata)
Tempo di produzione del ghiaccio	Regolabile da 5 a 8 minuti per ciclo
Funzioni principali	Produzione di ghiaccio, arresto automatico, timer accensione/spegnimento, autopulizia
Timer automatico	Sì (accensione e spegnimento ritardato in ore)
Autopulizia	Sì, con ciclo di circa 5-40 minuti (acqua + aceto o limone)
Display	Pannello di controllo con display LED e indicatori luminosi
Indicatori	Produzione di ghiaccio, aggiunta acqua, arresto, ecc.
Manutenzione	Pulizia esterna con detergente delicato; pulizia interna tramite ciclo di autopulizia
Accessori forniti	Manuale, filtro acqua, tubo di drenaggio, cucchiaio per ghiaccio, fascette in nylon, anello, guarnizioni, clip di ricambio, tappo
Codici di errore	E1 (deflettore ghiaccio), E2 (acqua), E3 (alta temperatura), E4 (sensore condensa), E5 (sensore ambiente), E6 (mancanza acqua)
Sicurezza	Messa a terra, fusibile 15 A, protezione contro l'instabilità (superficie piana)
Riparabilità	Pezzi di ricambio disponibili (scheda madre, compressore, sensori); si consiglia intervento tecnico

Domande frequenti - SKF-C50F Vevor

Come collegare la macchina a una fonte d'acqua?

Puoi utilizzare un rubinetto dell'acqua (collegamento diretto) o un barile d'acqua. Per il rubinetto, apri l'acqua e posiziona l'interruttore blu in posizione orizzontale. Per il barile, sposta l'interruttore blu in posizione verticale e riempi regolarmente il barile.

Come pulire la macchina?

Utilizza la funzione autopulizia: aggiungi una miscela di acqua e aceto (1:1) o succo di limone, tieni premuto il pulsante 'Prenotazione/Pulizia' per 3 secondi. Il ciclo dura da 5 a 40 minuti. Risciacqua poi con acqua pulita.

Cosa fare se la spia 'aggiungere acqua' si accende?

Significa che l'alimentazione dell'acqua è insufficiente. Controlla che il rubinetto dell'acqua sia aperto o che il barile contenga abbastanza acqua. Se usi un barile, riempilo. Se il problema persiste, controlla il filtro o l'elettrovalvola.

Come regolare il tempo di produzione del ghiaccio?

Utilizza i pulsanti '+' e '-' per regolare il tempo. L'impostazione massima è di 8 minuti, la minima di 5 minuti. La modifica ha effetto dal ciclo successivo.

Si può conservare il ghiaccio nella macchina durante la notte?

No, la macchina non è un frigorifero. Il ghiaccio si scioglierà e l'acqua defluirà. Si consiglia di rimuovere il ghiaccio regolarmente.

Quali codici di errore possono apparire?

I codici includono E1 (deflettore ghiaccio), E2 (anomalia acqua), E3 (alta temperatura), E4 (sensore condensa), E5 (sensore ambiente) e E6 (mancanza acqua). Ogni codice ha una causa specifica descritta nel manuale.

Perché la macchina produce ghiaccio morbido o fuso?

Ciò può essere dovuto a una temperatura ambiente elevata, un tempo di produzione troppo breve (aumentalo con il pulsante '+') o una perdita di refrigerante. Controlla anche la ventilazione intorno alla macchina.

Come utilizzare la funzione di arresto automatico?

Durante la produzione, premi contemporaneamente i pulsanti 'Prenotazione/Pulizia' e '+' o '-' per impostare lo spegnimento ritardato in ore. La macchina si spegnerà automaticamente dopo il ritardo programmato.

Qual è la pressione dell'acqua consigliata?

La pressione deve essere compresa tra 0,1 e 0,4 MPa. Se supera 0,4 MPa, installa un riduttore di pressione per evitare malfunzionamenti.

Dove posizionare la macchina per un funzionamento ottimale?

Installa la macchina su una superficie piana e stabile, al riparo dalla luce solare diretta e da fonti di calore. Lascia almeno 5 pollici (circa 13 cm) di spazio tra i lati e il muro per una buona ventilazione.

MANUALE UTENTE SKF-C50F Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

Macchina per il ghiaccio commerciale

Modello: SKF-B40F, SKF-B45F

SKF-C50F, SKF-C55F

È importante leggere attentamente queste istruzioni e conservarle per riferimento futuro.

	Avvertenza: per ridurre il rischio di lesioni, l'utente o leggere attendamente il manuale di istruzioni.
FC	Questo dispositivo è conforme alla Parte 15 delle norme Il funzionamento è soggetti alle seguenti due condizio. Questo dispositivo non può causare interferenze danno (2) quello dispositivo deve accettare qualsiasi interfere ricevuta, comprese le interferenze che potrebbero causare funzionamento indesiderato.
	Questo prodotto è soggetti alle dispositionsi della Dire Europea 2012/19/CE. Il simbolo del bidone della spazz Barrato indica che nell'Unione Europea il prodotto richia raccolta differenziate dei rifiuti. Ciò vale per il prodotto accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti normali rifiuti domestici, ma devono essere portati in un di raccolta per il riciclaggio di dispositivi elettrici ed e

IMPORTANTI ISTRUZIONI DI SICUREZZA

Quando si utilizzano apparecchi elettrici, è necessario seguire le precauzioni di sicurezza di base per ridurre il rischio di incendio, scosse elettriche e lesioni a persone o cose. Leggere tutte le istruzioni prima di utilizzare la macchina per la prima volta.

ATTENZIONE: IL GHIACCIO NON PUÒ ESSERE CONSERVATO NEL CONTENITORE DEL GHIACCIO DURANTE LA NOTTE. NON È UN FRIGORIFERO. IL GHIACCIO SI SCIOGLIERÀ IN ACQUA E USCIRÀ DALLA MACCHINA.

1. Se si collega alla rete idrica, ATTENZIONE: è necessario collegare la

fornitura di acqua potabile.

1. La macchina è destinata all'uso in applicazioni domestiche e simili, come: - aree cucina per il personale in negozi, uffici e altri ambienti di lavoro; - fattorie; - dai clienti in hotel, motel e altri ambienti di tipo residenziale; - ristorazione e industrie affini.
2. La macchina deve essere utilizzata all'interno, in un luogo ben ventilato. Tra i quattro lati della macchina e le pareti devono esserci almeno 50 cm di spazio.
3. Quando si utilizzano apparecchi elettrici, è necessario seguire le precauzioni di sicurezza di base per ridurre il rischio di incendio, scosse elettriche e lesioni a persone o cose. Leggere tutte le istruzioni prima di utilizzare qualsiasi apparecchio.
4. Non utilizzare questo o qualsiasi altro apparecchio con un cavo danneggiato.
5. Collegare solo a prese adeguatamente polarizzate. Nessun altro apparecchio deve essere collegato alla stessa presa. Assicurarsi che la spina sia completamente inserita nella presa.
6. Non posizionare la macchina e il cavo di alimentazione vicino a materiale infiammabile. Non coprire il cavo. Non immergere in acqua.
7. Si sconsiglia l'uso di prolunghe, poiché potrebbero surriscaldarsi e costituire pericolo di incendio.
8. Scollegare il produttore di ghiaccio prima di pulirlo o effettuare riparazione o manutenzione.
9. Prestare attenzione e supervisione quando l'apparecchio viene utilizzato vicino a bambini.
10. Non utilizzare il produttore di ghiaccio all'aperto. Evitare la luce solare diretta e assicurarsi che ci siano almeno 5 pollici di spazio tra il retro dell'unità e il muro.
11. Non utilizzare liquidi diversi dall'acqua nell'unità per produrre il ghiaccio.
12. Non pulire il produttore di ghiaccio con detergenti infiammabili. I f

possono creare pericolo di incendio o esplosione.

1. Non ribaltare la macchina.
2. Se il produttore di ghiaccio viene portato all'interno dall'esterno durante il periodo invernale, attendere alcune ore per riscaldarsi a temperatura ambiente prima di collegarlo alla fonte di alimentazione.
3. Questa unità deve essere adeguatamente messa a terra per la sicurezza. Il cavo di alimentazione è dotato di una spina a tre poli accoppiata con prese a muro standard a tre poli per ridurre al minimo la possibilità di scosse elettriche.
4. Collegare l'apparecchio ad una presa dedicata, presa a muro correttamente installata e collegata a terra. Non, in alcuna circostanza, l'alimentazione e/o la messa a terra devono essere indirizzate a un elettricista certificato.
5. I materiali schiumosi all'interno sono combustibili e devono essere tenuti lontani dal fuoco.
6. È vietato tirare il cavo per staccare la spina, staccare la spina è d'obbligo.

IMPORTANTE: Per evitare pericoli dovuti a instabilità, l'unità deve essere posizionata su una superficie piana e uniforme.

IMPORTANTE: Per evitare pericoli dovuti a instabilità, l'unità deve essere posizionata su una superficie piana e uniforme.

ATTENZIONE: questo apparecchio deve essere collegato a terra.

1) Il fusibile sul PCB è da 15 A, se modificato, deve essere sostituito da personale tecnico. 2) La fluttuazione della tensione non può superare il ±10% rispetto alla tensione nominale, altrimenti è necessario uno stabilizzatore di tensione. IMPORTANTE: Per evitare pericoli dovuti a instabilità, l'unità deve essere posizionata su una superficie piana e uniforme.

PROCEDURE OPERATIVE

DISIMBALLAGGIO DEL PRODUTTORE DI GHIACCIO

1. Rimuovere tutti i materiali di imballaggio esterni ed interni. Controllare

che tutti gli accessori seguenti siano inclusi o meno. Se mancano dei pezzi, contattare il nostro servizio clienti. Dopo aver disimballato la macchina, si consiglia di lasciarla riposare per 24 ore prima di accenderla.

1. Pulire l'interno con acqua tiepida e un panno morbido oppure pulire l'unità utilizzando la funzione Self-Clean.
2. Trovare una posizione per il produttore di ghiaccio in cui sia protetto dalla luce solare diretta e da altre fonti di calore (ad esempio fornello, forno, radiatore). Posizionare il produttore di ghiaccio su una superficie piana. Assicurarsi che ci siano almeno 5 pollici di spazio tra la parte posteriore e i lati del produttore di ghiaccio e il muro.
3. Attendere un'ora affinché il refrigerante si stabilizzi prima di collegare l'unità per l'uso iniziale.
4. L'apparecchio deve essere posizionato in un punto in cui la spina sia accessibile.

Contenuto del pacco

Macchina per il ghiaccio x 1

Suggerimenti caldi: controllare che tutti gli accessori seguenti siano inclusi.

Elenco accessori
NO	Descrizione	Imagine	Utilizzo	QUAN TITÀ
1	Manuale		Manuale operativo	1 PC
2	Filtro		Filtra l'acqua	1 PC
3	Tubo di drenaggio		Drenare	1 PC
4	Cucchiaio di ghiaccio		Prendi dei cubetti ghiaccio	1 PC
5	fascette in nylon		Se necessario, riparare il tubo	2 pezzi
6	Anello di salto		se necessario, fissare insieme lo scarico e il tubo drenaggio	1 PC
7	Anello di tenuta		Mettilo nel rubinetto del tubo di aspirazione. L'alto è di riserva.	2 pezzi
8	Clip blu di ricambio		Clip blu di ricambi se necessario.	2 pezzi
9	Spina di ricambio		Tappo di ricambio che collega il serbatoio se necessario.	1 PC

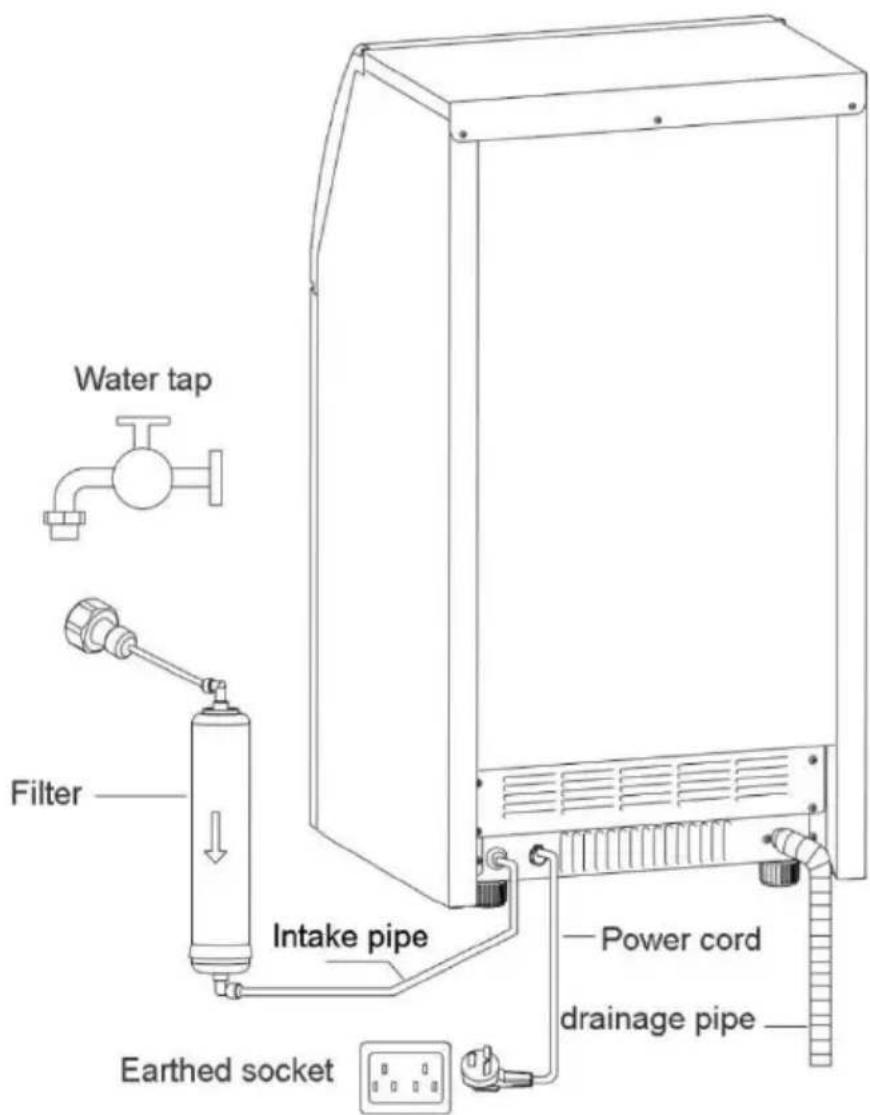

COLLEGAMENTO DEL PRODUTTORE DI GHIACCIO CON ALTRE PARTI

Collegare il produttore di ghiaccio ad altre parti facendo riferimento allo schema seguente.

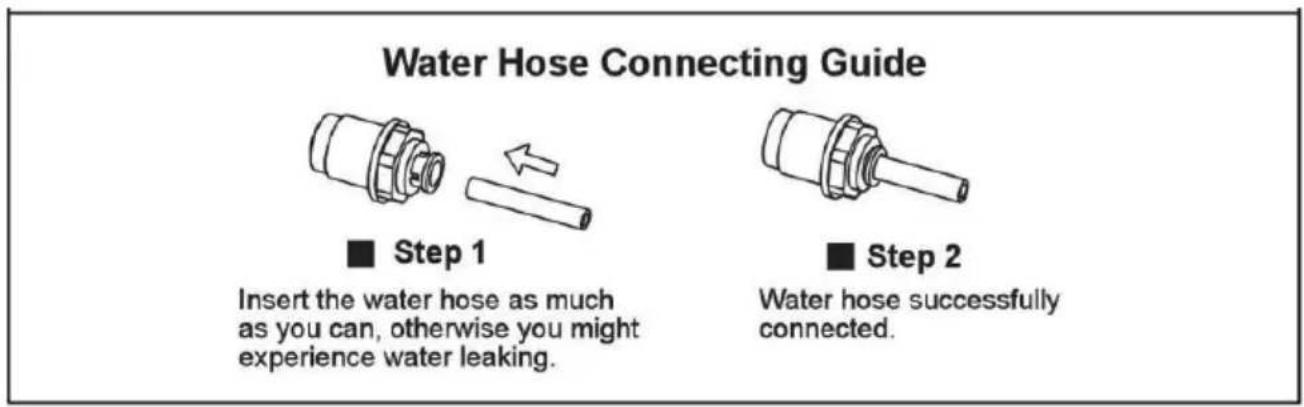

Collegare il tubo di scarico e il tubo di ingresso dell'acqua.

Avvertenza: 1) La macchina può essere collegata solo a fonti di acqua potabile e deve soddisfare gli standard locali sull'acqua potabile. 2) La pressione dell'acqua deve essere compresa tra 0,1-0,4 Mpa; se supera 0,4 Mpa, è necessario collegare una valvola riduttrice di pressione. 3) Drenaggio: l'uscita del tubo di scarico deve essere più bassa dell'uscita della macchina.

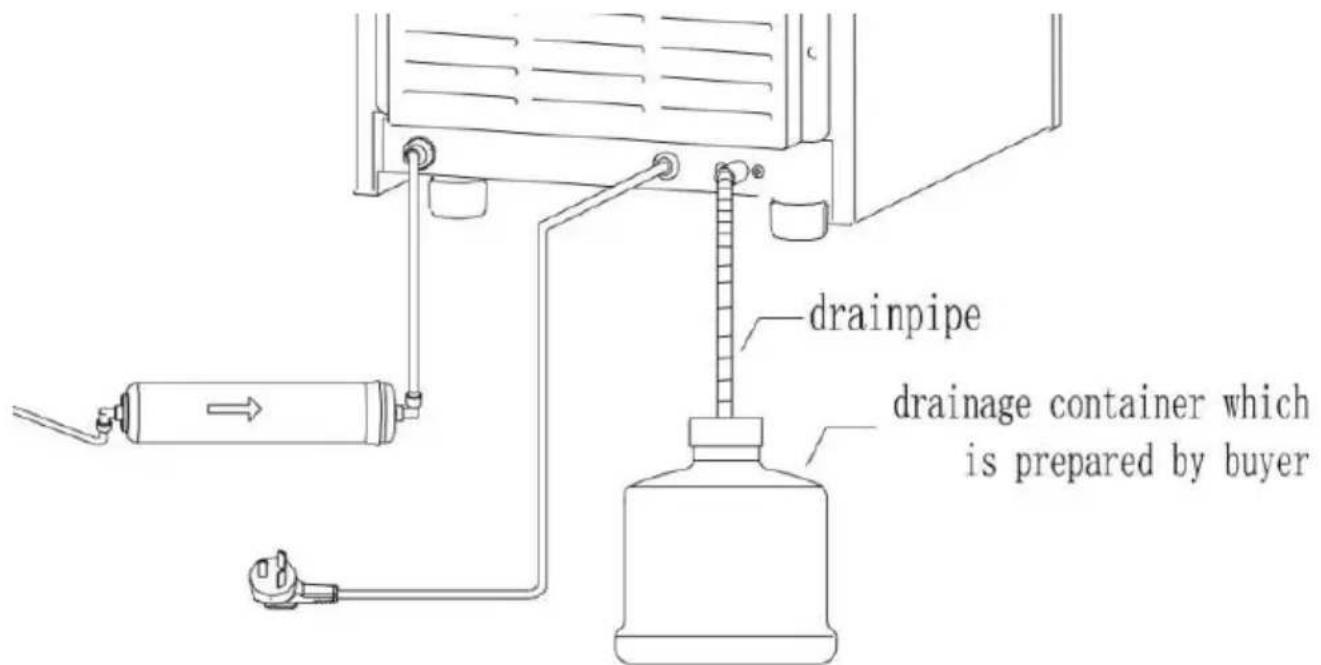

Drenare.

Avvertenza: poiché il ghiaccio nel serbatoio interno si scioglierà, il tubo di scarico deve essere collegato prima dell'uso e inserito in un contenitore nella fogna.

Nota: collegare un'estremità del tubo di scarico alla macchina e l'altra estremità a un contenitore o a una fogna. L'altra estremità del tubo di scarico deve essere più bassa della porta di scarico della macchina.

UTILIZZANDO L'ACQUA DELLA BOTTE COME FONTE D'ACQUA

È possibile utilizzare l'acqua in botte come fonte d'acqua. Ricordatevi di rifornire regolarmente l'acqua. Inoltre, ruotare l'interruttore di controllo blu in verticale e chiudere l'alimentazione dell'acqua nel tubo.

1. Se si utilizza il rubinetto dell'acqua come fonte d'acqua, assicurarsi che il rubinetto dell'acqua sia aperto per una fornitura d'acqua continua. Se

l'acqua finisce, l'indicatore "aggiungere acqua" si accenderà.

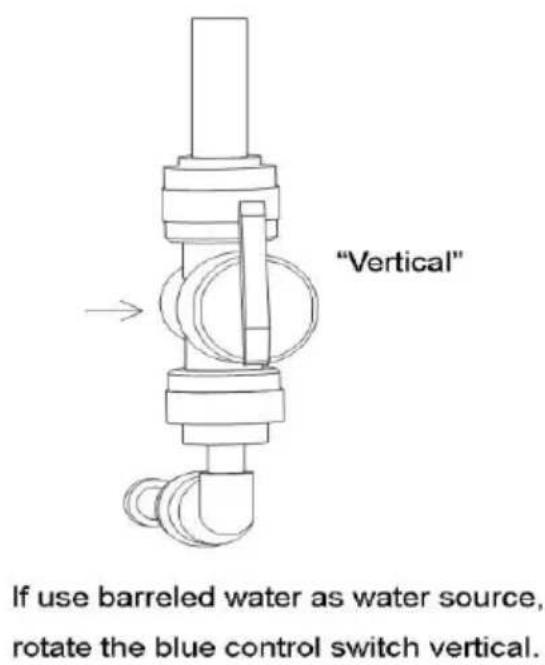

1. Se si utilizza l'acqua in botte come fonte d'acqua, ricordarsi di riempire regolarmente l'acqua, altrimenti l'indicatore di "arresto" si accenderà.

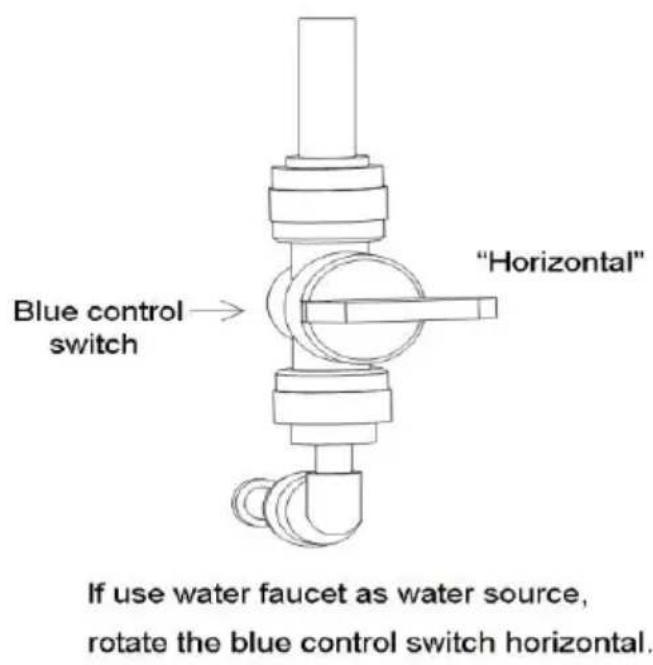

2. Quando si utilizza il rubinetto dell'acqua come fonte d'acqua, ruotare l'interruttore di controllo blu nella macchina in orizzontale. D'altra parte, se si utilizza l'acqua in botte come fonte d'acqua, ruotare l'interruttore di controllo blu in verticale. Si prega di fare riferimento all'immagine qui sotto.

OPERAZIONI DELLA MACCHINA

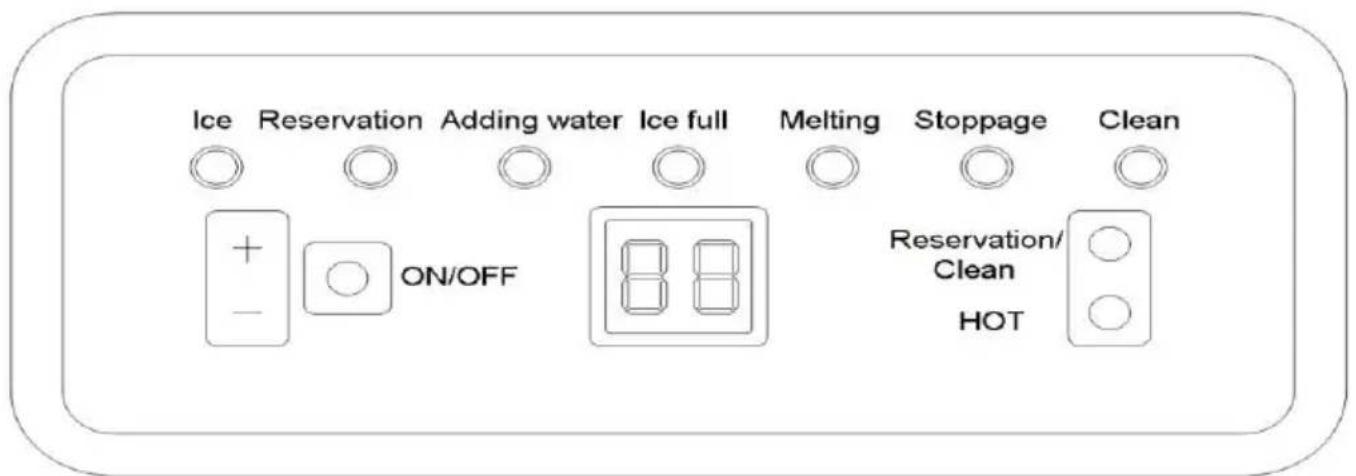

Pannello operativo

Operazione di produzione del ghiaccio:

1. Collegare la macchina all'alimentazione elettrica e premere il pulsante "ON/OFF" per la produzione del ghiaccio; l'indicatore si accenderà.

Attraverso "+" / "-" è possibile aumentare o diminuire il tempo di pre-ghiaccio, che verrà applicato al ciclo corrente.

Premere il pulsante "+"; se sullo schermo viene visualizzato "1", significa che il tempo di produzione del ghiaccio verrà aumentato di 1 minuto, fino a un massimo di 8 minuti. Se si preme il pulsante e viene visualizzato "-1", significa che il tempo di produzione del ghiaccio verrà ridotto di 1 minuto, con un minimo di 5 minuti. Il tempo può essere regolato da -5 a 8 minuti.

1. Al termine del conto alla rovescia, l'indicatore di "scioglimento" si accenderà. I cubetti di ghiaccio si staccheranno dal pannello di congelamento poco dopo.
2. Dopo che i cubetti di ghiaccio si sono staccati, la macchina entra automaticamente in un altro ciclo di produzione del ghiaccio.

Accensione/spegnimento automatico:

1. Quando la macchina è spenta ma collegata all'alimentazione, premere il pulsante "Prenotazione/Pulizia" e il pulsante "+"/"-" per impostare il tempo di accensione automatica (in ore). La macchina si accenderà automaticamente dopo il conto alla rovescia.

Quando la macchina è in produzione del ghiaccio, premere il pulsante "Prenotazione/Pulizia" e il pulsante "+"/"-" per impostare il tempo di spegnimento automatico (in ore). La macchina si spegnerà automaticamente dopo il conto alla rovescia.

Autopulizia:

1. Quando la macchina è spenta ma collegata all'alimentazione, premere il pulsante "Prenotazione/Pulizia" e tenerlo premuto per un po'. La macchina entrerà automaticamente nel programma di autopulizia.

Note:

1) Se si modifica il tempo del conto alla rovescia durante la produzione del ghiaccio, la modifica avrà effetto al ciclo successivo. È possibile premere a lungo il pulsante "HOT" durante la produzione del ghiaccio per scaricare i cubetti in anticipo.

2) La temperatura ambiente circostante influenzerà il tempo necessario per la produzione del ghiaccio.

PULIZIA E MANUTENZIONE

Si prega di pulire accuratamente il produttore di ghiaccio prima dell'uso iniziale.

Esterno: l'esterno del produttore di ghiaccio deve essere pulito regolarmente con un detergente delicato e acqua tiepida. Utilizzare sempre un panno morbido per evitare di graffiare o danneggiare l'alloggiamento.

INTERNO: utilizzare la seguente funzione Self-Clean:

1. Aggiungi acqua e aceto o una miscela di succo di limone (rapporto 2:1). Collegare l'unità, tenere premuto il pulsante CLEAN per circa 3 secondi e quindi rilasciarlo. L'unità entrerà automaticamente nel programma di pulizia automatica. Questo processo richiede circa 5-6 minuti. Al termine del programma Self-Clean, l'unità si spegnerà automaticamente.
2. Le pale della ventola ruoteranno. Questo processo risciacqua più volte le parti interne.
3. Una volta completato il programma Self-Clean, scollegare il cavo di alimentazione e scaricare l'acqua scollegando il tappo di scarico sul lato.

Riposizionare il tappo di scarico.

1. Aggiungere acqua fresca al serbatoio dell'acqua, fino al segno del livello dell'acqua.
2. Collegare l'unità e ripetere il processo di autopulizia ripetendo i passaggi da 3 a 5. Questo eliminerà i residui di aceto/limone.
3. Dopo aver scaricato l'acqua, riposizionare e serrare il tappo di scarico.
4. Asciugare l'interno e l'esterno con un panno pulito e morbido.

NOTA: si consiglia vivamente di pulire l'unità prima dell'uso iniziale o se l'unità non è stata utilizzata per un lungo periodo di tempo.

NOTA

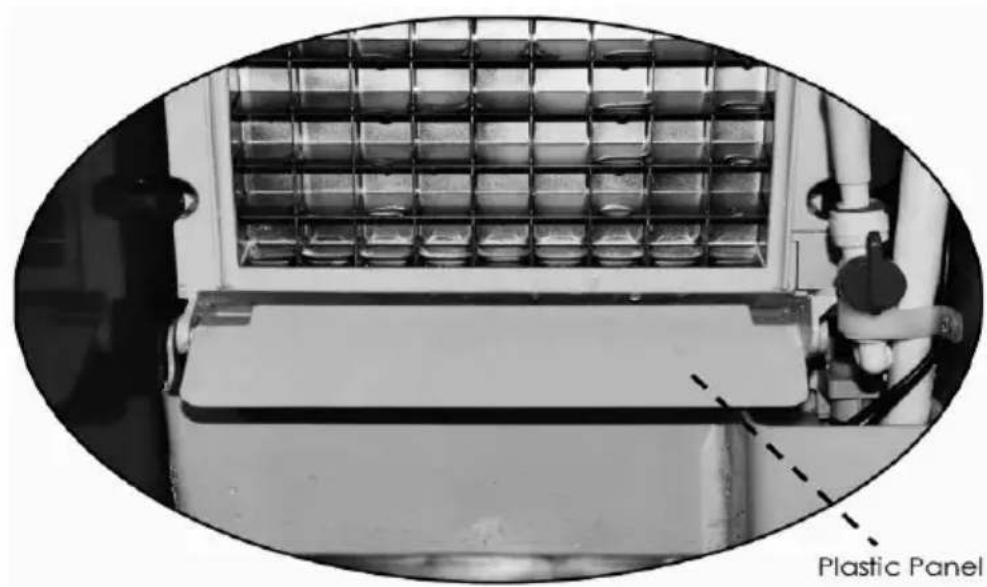

1. All'aumentare della produzione di cubetti di ghiaccio, il pannello di plastica all'interno della macchina (mostrato sopra) potrebbe essere premuto dai cubetti di ghiaccio. Quando viene premuto il pannello di plastica

verso il basso, la macchina smetterà automaticamente di produrre cubetti di ghiaccio e l'indicatore di "blocco"

si accenderà. Si prega di pulire regolarmente i cubetti di ghiaccio per mantenere la produzione di ghiaccio.

fabbricazione.

Analisi dei malfunzionamenti comuni

E1	Nessun deflettore di ghiaccio rilevato	La piatra guida del ghiaccio si è staccato	Reinstallare la guida del ghiaccio
		Interruttore sensibile magnetico danneggiato	Sostituire l'interruttore sensibile magnetico
		La piatra di guida ghiaccio non viene ripristinata	Ripristinare la piatra guida ghiaccio
E2	Ghiacciofareellormale	Il quarto ciclo del ghiaccio si fermo	Sostituire l'interruttore sensibili magnetico
	Non c'è acqua nella cassetta dell'accua	Il tappo di scarico è installato correttamente	Installare correttamente il tappo di scarico
		Approvvigionamento idrico esterno	Controllare la fornitura d'accu
	Il serbatoiodell'accua è traboccato nel frigorifero	Approvvigionamento idrico esterno	La valvola dell'accua sopra il serbatoio non ruota orizzontalmente
		Utilizzato l'accua del rubinetto come fonte d'accua	La pressione esterna dell'accù è troppo elevata per far funzionare la valvola a galleggiante, ridurre la pressione dell'accua o sostituna nuova valvola
	C'è acqua nella cassetta	Non c'è acqua, né scorre il tubo della	La pompa è gravamente bloccata, develle essere sostituita
	dell'acqua	doccia	o pulita
			Il tubo della doccia è ostrui Puliscilo
	Solo acqua corrente, non crafreddamente o un po' fredd	C'è del ghiaccio sott sullo stampo per il ghiaccio	Aumenta i tempi di produzione premendo il pulsante "+" sul pannello operativo
		C'è del ghiaccio spesso sullo stampo del ghiaccio	Riduci i tempi di produzione premendo il pulsante "-" sul pannello operativo
		Un po' d'acqua è entrata nel frigorifero	Ruotare e regolare il tubo delldoccia
		La parte posteriore della scatola dell'acqua perde nel frigorifero	Regolare la posizione di installazione della scatola dell'acqua
	L'acqua non è fredda	La schedap Principale non alimentata il compressore	Sostituire la scheda madre
		Guasto del compressore	Sostituire il compressore
		Compressore ad alta temperature	Sostituire il compressore
		Il compressore funziona, non raffred	Perdita di refrigerante, necessita riparazione
E3	Allarme alla temperature	il sensore della temperature di condensa è danneggiato	Sostituzione
		La ventola di raffreddamento è bloccata da corpi estranei	Rimuovere la barricata
		Danni alla ventola di raffreddamento	Sostituzione
E4	Sensore di temperature di condensazione anomalo	Sensore temperatura di condensazione in corto circuito o aper	Sostituzione
E5	Sensore temperaturea ambiente anomalo r	Cortocircuito o circuitaperto del sensore della temperaturea ambiente	Sostituzione
E6	Mancanza d'accua	Interruzione della fornitura idrica esternl	Ripristinare l'approvvigionamento idrico
		Elettrovalvola ingressocqua danneggiata	Sostituzione

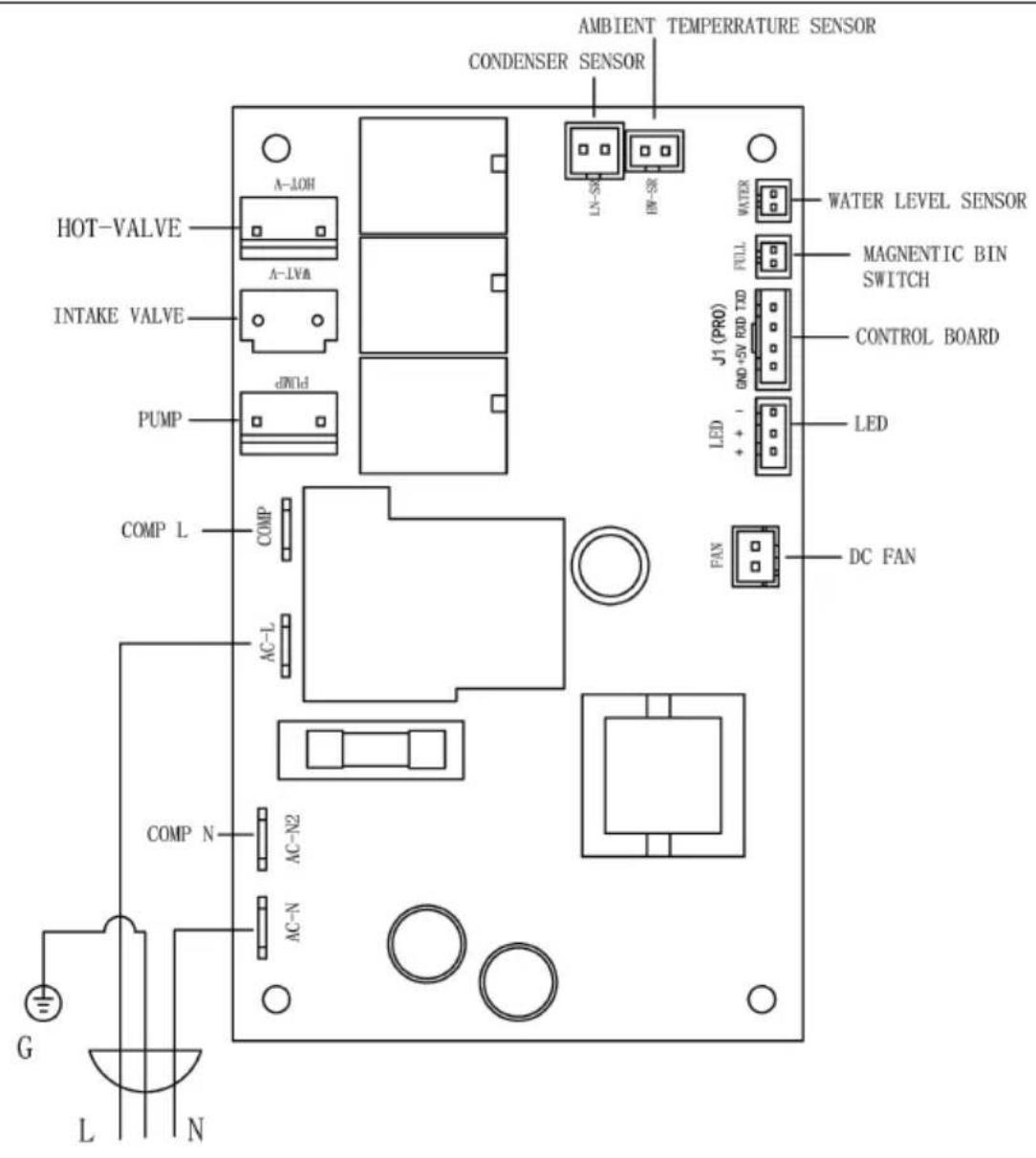

Schema elettrico
