SKF-C50F - Ismaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Kommersiell ismaskin
Märke	Vevor
Modell	SKF-C50F
Användning	Inomhus, hushålls- och lätt kommersiellt bruk
Strömförsörjning	220-240V ~ 50/60Hz
Rekommenderad säkring	15 A
Vattenkälla	Vattenkran (direktanslutning) eller vattentunna (valbar via omkopplare)
Erforderligt vattentryck	0,1 - 0,4 MPa
Istyp	Isbitar (form ej specificerad)
Istillverkningstid	Justerbart från 5 till 8 minuter per cykel
Huvudfunktioner	Istillverkning, automatisk avstängning, timer på/av, självrengöring
Automatisk timer	Ja (fördröjd start och stopp i timmar)
Självrengöring	Ja, med cykel på ca 5-40 minuter (vatten + vinäger eller citron)
Display	Kontrollpanel med LED-skärm och ljusindikatorer
Indikatorer	Istillverkning, vattenpåfyllning, stopp, etc.
Underhåll	Utvändig rengöring med milt rengöringsmedel; invändig rengöring via självrengöringscykel
Medföljande tillbehör	Manual, vattenfilter, dräneringsslang, isskopa, nylonband, ring, tätningsringar, reservclips, propp
Felkoder	E1 (isdeflektor), E2 (vatten), E3 (hög temperatur), E4 (kondensationssensor), E5 (omgivningssensor), E6 (vattenbrist)
Säkerhet	Jordning, säkring 15 A, skydd mot instabilitet (plan yta)
Reparerbarhet	Reservdelar tillgängliga (moderkort, kompressor, sensorer); teknisk intervention rekommenderas

Vanliga frågor - SKF-C50F Vevor

Hur ansluter man maskinen till en vattenkälla?

Du kan använda en vattenkran (direktanslutning) eller en vattentunna. För kranen, öppna vattnet och ställ den blå omkopplaren i horisontellt läge. För tunnan, vrid den blå omkopplaren till vertikalt läge och fyll tunnan regelbundet.

Hur rengör man maskinen?

Använd funktionen självrengöring: tillsätt en blandning av vatten och vinäger (1:1) eller citronsaft, håll ned knappen 'Reservation/Rengöring' i 3 sekunder. Cykeln varar 5 till 40 minuter. Skölj sedan med rent vatten.

Vad gör man om indikatorn 'tillsätt vatten' tänds?

Det innebär att vattentillförseln är otillräcklig. Kontrollera att vattenkranen är öppen eller att tunnan har tillräckligt med vatten. Om du använder en tunna, fyll den. Om problemet kvarstår, kontrollera filtret eller magnetventilen.

Hur ställer man in istillverkningstiden?

Använd knapparna '+' och '-' för att justera tiden. Maximal inställning är 8 minuter, minimal är 5 minuter. Ändringen träder i kraft nästa cykel.

Kan man förvara isen i maskinen över natten?

Nej, maskinen är inget kylskåp. Isen smälter och vattnet rinner ut. Det rekommenderas att ta bort isen regelbundet.

Vilka felkoder kan visas?

Koderna inkluderar E1 (isdeflektor), E2 (vattenavvikelse), E3 (hög temperatur), E4 (kondensationssensor), E5 (omgivningssensor) och E6 (vattenbrist). Varje kod har en specifik orsak som beskrivs i manualen.

Varför producerar maskinen mjuk eller smält is?

Det kan bero på hög omgivningstemperatur, för kort tillverkningstid (öka den med knappen '+') eller köldmedieläckage. Kontrollera även ventilationen runt maskinen.

Hur använder man funktionen för automatisk avstängning?

Under tillverkning, tryck samtidigt på knapparna 'Reservation/Rengöring' och '+' eller '-' för att ställa in fördröjd stopp i timmar. Maskinen stängs av automatiskt efter den inställda tiden.

Vilket vattentryck rekommenderas?

Trycket bör vara mellan 0,1 och 0,4 MPa. Om det överstiger 0,4 MPa, installera en tryckreducerare för att undvika funktionsstörningar.

Var ska maskinen placeras för optimal drift?

Placera maskinen på en plan och stabil yta, skyddad från direkt solljus och värmekällor. Lämna minst 5 tum (ca 13 cm) utrymme mellan sidorna och väggen för god ventilation.

BRUKSANVISNING SKF-C50F Vevor

Teknisk support och e-garanticertifikat: www.vevor.com/support

Kommersiell ismaskin

Modell: SKF-B40F, SKF-B45F

SKF-C50F, SKF-C55F

Det är viktigt att du läser dessa instruktioner noggrant och sparar dem för framtida referens.

	Varning - För att minska risiken für skada@måste anvåläsa instruktionerna noggrant.
FC	Denna enchet uppyller del 15 av FCC-reglerna. Driftefremål for fällande två villkor: (1) Den här enchetenorsaka skadliga störningar och (2) den här enchetenacceptera alla mottagna störningar, inklusive störningarkan orsaka öönskad funktion.
	Dennaproduk omfattas av bestämmelserna i det eurodirektivet 2012/19/EC. Symbolen som visar en soptunkorsad anger attprodukten kräver separat sophämtningDetta gäller fürprodukten och alla tillbehör Märkta medsymbol. Produktter Märkta som sändana fär inte slängtillsammans med vanligt hushållsavfall,utan@måste lämnen insamlingsplats for ätervinning av elektriska ochelektroniska apparater

VIKTIGA SÄKERHETSINSTRUKTIONER

När du använder elektriska apparater bör grundläggande

Säkerhetsåtgärder följas för att minska risken för brand, elektriska stötar och skador på personer eller egendom. Läs alla instruktioner innan du använder maskinen för första gången.

FÖRSIKTIGHET: IS KAN INTE FÖRVARAS I ISBEHÄLLAREN ÖVER NATTEN – DET ÄR INTE EN KYLANORDNING, ISEN KOMMER ATT SMÄLTA TILL VATTEN OCH FLÖDA UT UR MASKINEN.

1. Om anslutning till vattenförsörjning, VARNING: måste ansluta dricksvattenförsörjningen;
2. Maskinen är avsedd att användas i hushåll och liknande applikationer.

personalkök i butiker, kontor och andra arbetsmiljöer; bondgårdar; av kunder på hotell, motell och andra bostadsmiljöer; catering och liknande industrier.

• Maskinen ska användas på en plats med god ventilation, utan hinder. Det måste finnas minst 50 cm mellan maskinens fyra sidor och väggarna.
• Maskinen ska användas i dörrar och utan hinder omgiven av bra ventilationsplats. Det måste finnas minst 50 cm mellan maskinens fyra sidor och väggen.
• När du använder elektriska apparater bör grundläggande säkerhetsåtgärder följas för att minska risken för brand, elektriska stötar och skador på personer eller egendom. Läs alla instruktioner innan du använder någon apparat.
• Använd inte denna eller någon annan apparat med en skadad sladd.
• Anslut endast till korrekt polariserade uttag. Ingen annan apparat får anslutas till samma uttag. Se till att kontakten är helt isatt i uttaget.
• Placera inte maskinen och nätsladden nära brännbart material. Täck inte över sladden. Sänk den inte i vatten.
• Vi rekommenderar inte användning av en förlängningssladd, eftersom det kan överhettas och bli en brandrisk.
• Koppla ur ismaskinen innan du rengör eller utför någon reparation eller service.
• Iaktta försiktighet och uppsikt när apparaten används nära barn.
• Använd inte din ismaskin utomhus. Undvik direkt solljus och se till att det finns minst 5 tum utrymme mellan baksidan och sidorna av din maskin och väggen.
• Använd ingen annan vätska än vatten i enheten för att göra is.
• Rengör inte din ismaskin med brandfarliga rengöringsmedel. Ångor kan skapa brandrisk eller explosion.
• Tippa inte maskinen.
• Om ismaskinen tas med inomhus från utomhus under vintertid, låt den värmas upp till rumstemperatur några timmar innan den ansluts till strömkällan.
• Denna enhet bör vara ordentligt jordad för din säkerhet. Nätsladden är utrustad med en trestiftskontakt ihopkopplad med vanliga trestiftiga vägguttag för att minimera risken för elektriska stötar.

1. Anslut din apparat till ett dedikerat, korrekt installerat och jordat vägguttag. Undvik under alla omständigheter att själv utföra arbete på ström och/eller jordning; kontakta en certifierad elektriker.
2. De skummande materialen inuti är brännbara och måste hållas borta från eld.
3. Det är förbjudet att dra i kabeln för att dra ur kontakten; dra alltid i kontakten.

VIKTIGT: För att undvika faror på grund av instabilitet måste enheten placeras på en jämn och plan yta.

VIKTIGT: För att undvika faror på grund av instabilitet måste enheten placeras på en jämn och plan yta.

VARNING: Denna apparat måste vara jordad.

1) Säkringen på kretskortet är 15 A, om byte behövs ska det utföras av din tekniker. 2) Spänningsfluktuationer får inte överstiga ± 10 % av märkspänningen, annars behövs en spänningsstabilisator.

VIKTIGT: För att undvika faror på grund av instabilitet måste enheten placeras på en jämn och plan yta.

ANVÄNDNINGSPROCEDURER

UPPACKNING AV DIN ISMASKIN

1. Ta bort allt yttre och inre förpackningsmaterial. Kontrollera om alla nedanstående tillbehör ingår eller inte. Om några delar saknas, kontakta vår kundtjänst. När du har packat upp maskinen rekommenderar vi att du låter den stå i 24 timmar innan du sätter på den.
2. Rengör interiören med ljummet vatten och en mjuk trasa eller rengör enheten med Self-Clean-funktionen.
3. Hitta en plats för din ismaskin där den är skyddad från direkt sol och andra värmekällor (t.ex. spis, ugn, radiator). Placera ismaskinen på en jämn yta. Se till att det finns minst 5 tum mellan baksidan och sidorna på din ismaskin och väggen.

Låt köldmediet sätta sig i en timme innan du ansluter enheten för användning.

1. Låt köldmediet sätta sig i en timme innan du ansluter enheten för användning.
2. Apparaten måste placeras där kontakten är åtkomlig.

Paket innehåll

Ismaskin x 1

Tillbehörslista
NEJ	Beskrivninq	Bild	Användande	ANTA L
1	Manuell		Bruksanvisning	1 ST
2	Filtrera		Filtrera vatten	1 ST
3	Dräneringsrör		Dränera	1 ST
4	Issked		Ta isbitar	1 ST
5	buntband av nylon		Fixa röret vid beho	2 st
6	Hoppa ring		fåst ihop utloppet odraineringsröret vid behov	1 ST
7	Tätningsring		Lagg den i kranen insugningsröret. Den andra är reserv.	2 st
8	Reserv blå klämma		Reserv blå klämma vid behov.	2 st
9	Reservplugg		Reservplugg som täpper till tanken vbehov.	1 ST

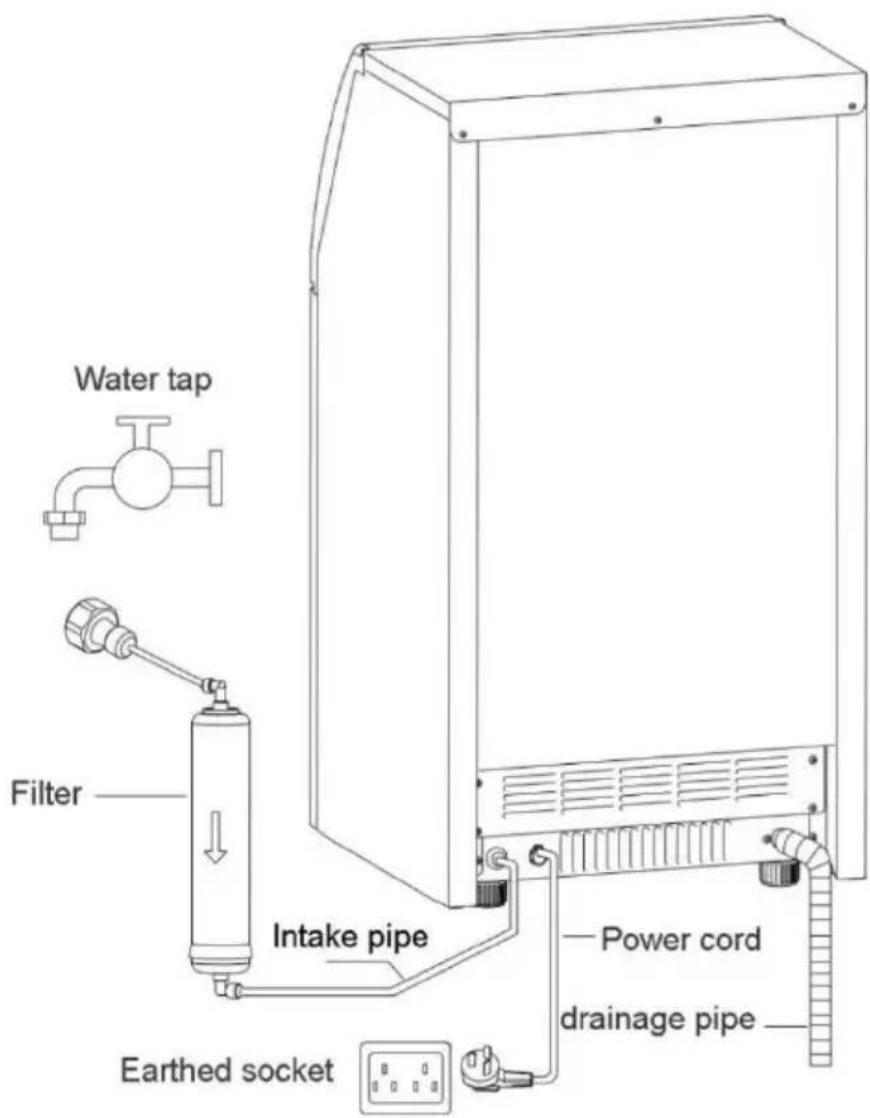

ANSLUTA DIN ISMASKIN TILL ANDRA DELAR

Anslut din ismaskin med andra delar genom att se diagrammet nedan.

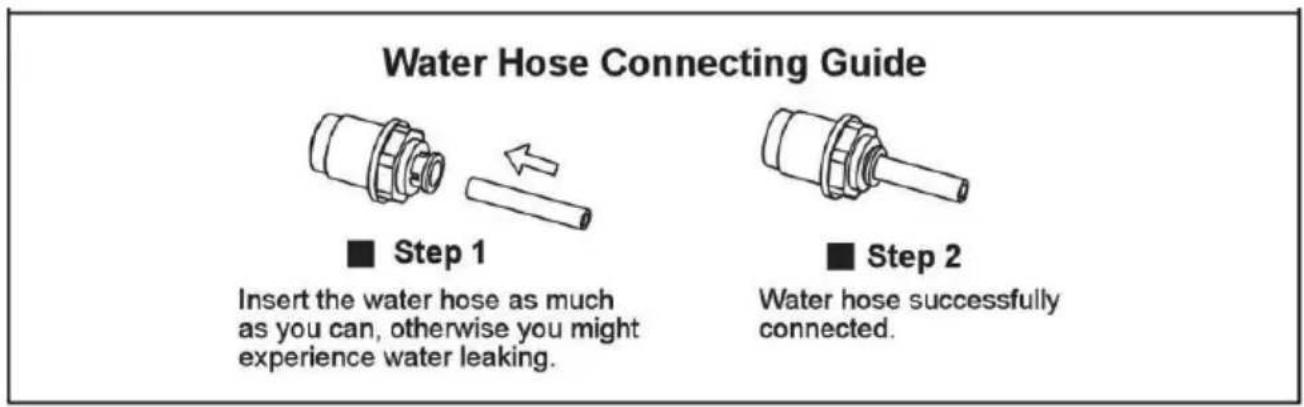

Anslut dräneringsrör och vattenintagsrör.

Varning: 1) Maskinen kan endast anslutas till dricksvattenkällor och måste uppfylla lokala dricksvattenstandarder. 2) Vattentrycket måste vara 0,1-0,4 MPa. Om det överstiger 0,4 MPa, anslut en tryckreduceringsventil. 3) Dränering: Dräneringsrörets utlopp måste vara lägre än maskinens utlopp.

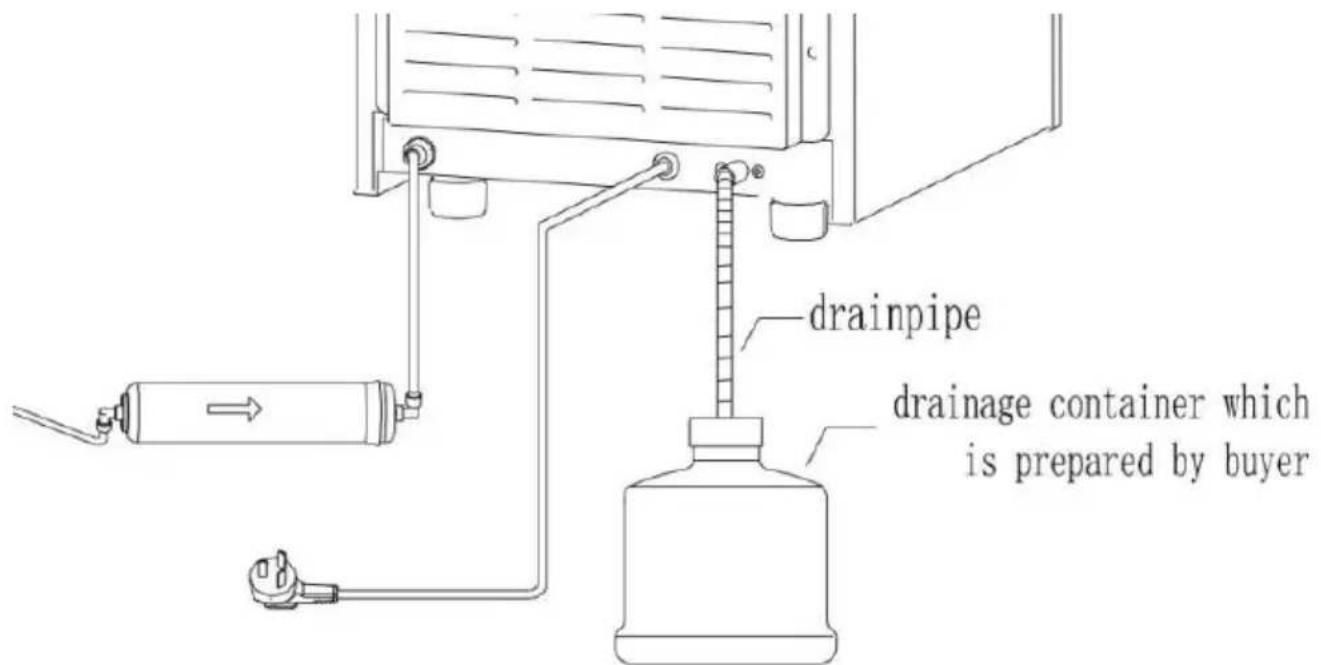

Dränera.

Varning: Eftersom isen i den inre tanken kommer att smälta, måste avloppsröret anslutas före användning och föra avloppsröret i en behållare eller i avloppet.

Obs: Anslut ena änden av avloppsröret till maskinen och den andra till en behållare eller avlopp. Den andra porten på avloppsröret måste vara lägre än maskinens avloppsport.

ANVÄNDNING AV VATTEN MED TUNN SOM VATTENKÄLLA

Du kan använda fatvatten som vattenkälla. Kom ihåg att fylla på vatten regelbundet. Vrid dessutom den blå kontrollomkopplaren vertikalt och stäng av rörets vattentillförsel.

1. Om du använder vattenkran som vattenkälla, se till att vattenkranen är öppen för kontinuerlig vattentillförsel. Om vattnet tar slut tänds indikatorn

"tillsätt vatten".

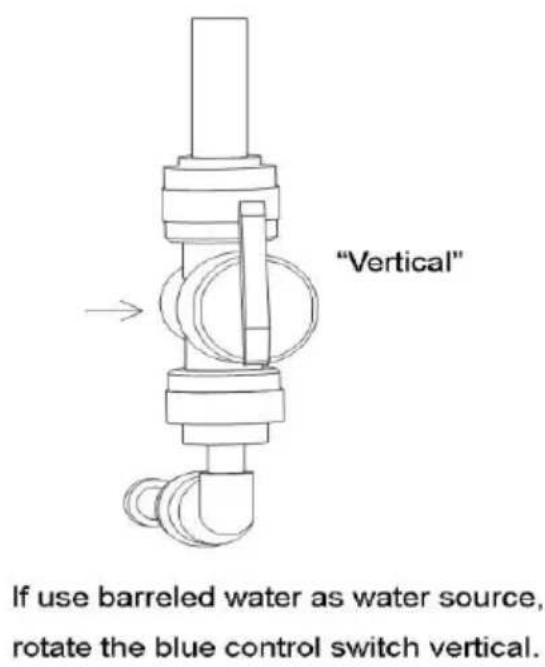

1. Om du använder fatvatten som vattenkälla, kom ihåg att fylla på regelbundet, annars tänds "stopp"-indikatorn.

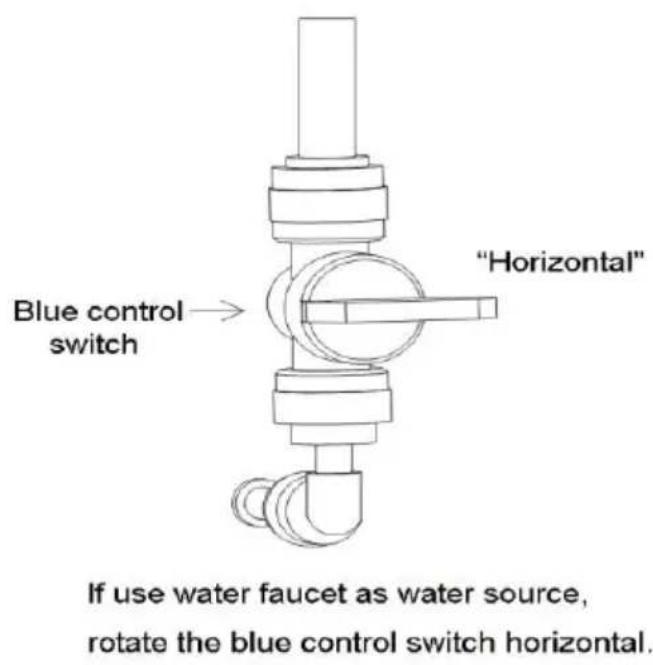

2. När du använder vattenkran som vattenkälla, vrid den blå kontrollomkopplaren horisontellt i maskinen. Å andra sidan, om du använder fatvatten som vattenkälla, vrid den blå kontrollomkopplaren vertikalt. Se bilden nedan.

MASKINFUNKTIONER

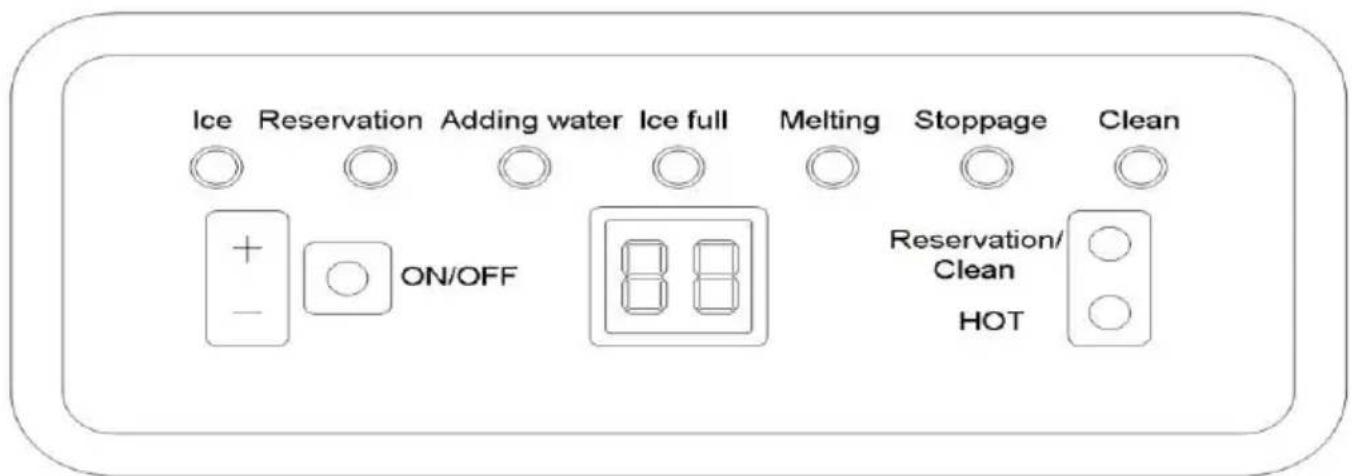

Manöverpanel

Istillverkning:

1. Anslut maskinen till strömmen och tryck på "ON/OFF"-knappen. "Istillverkning"-indikatorn tänds.

Genom "+"/"-" för att öka eller minska istillverkningstiden, vilken kommer att utföras vid den aktuella cykeln.

Tryck på "+"-knappen, om skärmen visar "1", betyder det att istillverkningstiden kommer att läggas till 1 minut, max tid kan läggas till 8 minuter. Om du trycker på "-"-knappen och visar "-1", betyder det att istillverkningstiden kommer att minskas med 1 minut, maxtiden är 5 minuter. Det betyder att tiden kan justeras från -5 till 8 minuter.

1. När nedräkningen av tiden är klar tänds "smältnings"-indikatorn. Isbitarna kommer att lossna från fryspanelen senare.
2. Efter att isbitarna lossnat, går maskinen automatiskt in i en annan isslinga.

1. När maskinen är avstängd medan den är ansluten till strömmen, tryck på "Reservation/Clean"-knappen och "+"/"-"-knapparna för att ställa in den automatiska påslagningstiden (i timmar). Maskinen kommer automatiskt att slås på efter att nedräkningen är färdig.

När maskinen är mitt i istillverkningen, tryck på "Bokning/Rengör"-knappen och "+"/"-"-knapparna för att ställa in den automatiska

avstängningstiden (i timmar). Maskinen kommer automatiskt att stängas av efter att nedräkningen är färdig.

Självrengörande:

1. När maskinen är avstängd medan den är ansluten till strömmen, tryck på "Reservation/Clean"-knappen och håll den nedtryckt en stund. Maskinen går automatiskt in i programmet för självrengöring.

Anmärkningar:

1) Om du ändrar nedräkningstiden under mitten av istillverkningsproceduren, kommer den att träda i kraft vid nästa slinga. Kantrycka länge på "HOT"-knappen under istillverkningen för att ladda isbitarna i förväg.

2) Den omgivande miljötemperaturen kommer att påverka den tid som behövs för isframställning.

RENGÖRING & UNDERHÅLL

Rengör din ismaskin noggrant före första användningen.

Utsida: ismaskinens utsida bör rengöras regelbundet med ett milt rengöringsmedel och varmt vatten. Använd alltid en mjuk trasa för att undvika repor eller skador på höljet.

INTERIÖR: använd följande självrengörande funktion:

1. Tillsätt vatten och vinäger eller citronsaftblandning (förhållande 1:1)
2. Koppla in enheten, tryck och håll knappen CLEAN i cirka 3 sekunder, släpp sedan. Enheten går automatiskt in i programmet för självrengöring. Denna process tar cirka 5-6 minuter. När Self-Clean-programmet är klart, stängs enheten av automatiskt.
3. Fläktbladet kommer att rotera. Denna process sköljer de inre delarna flera gånger.
4. Efter att självrengöringsprogrammet har slutförts, koppla ur nät sladden och töm ut vattnet genom att dra ur avtappningslocket på sidan. Sätt tillbaka dräneringslocket.
5. Tillsätt färskvatten till vattenbehållaren, upp till vattenivåmärket.
6. Anslut enheten och upprepa självrengöringsprocessen genom att upprepa steg 3 till 5. Detta kommer att skölja ut ättika/citronrester.
7. Efter att ha tömt vattnet, sätt tillbaka och dra åt avtappningslocket.
8. Torka av insidan och utsidan med en ren, mjuk trasa.

OBS: Det rekommenderas starkt att rengöra enheten före första användningen eller efter att enheten inte har använts under en längre tid.

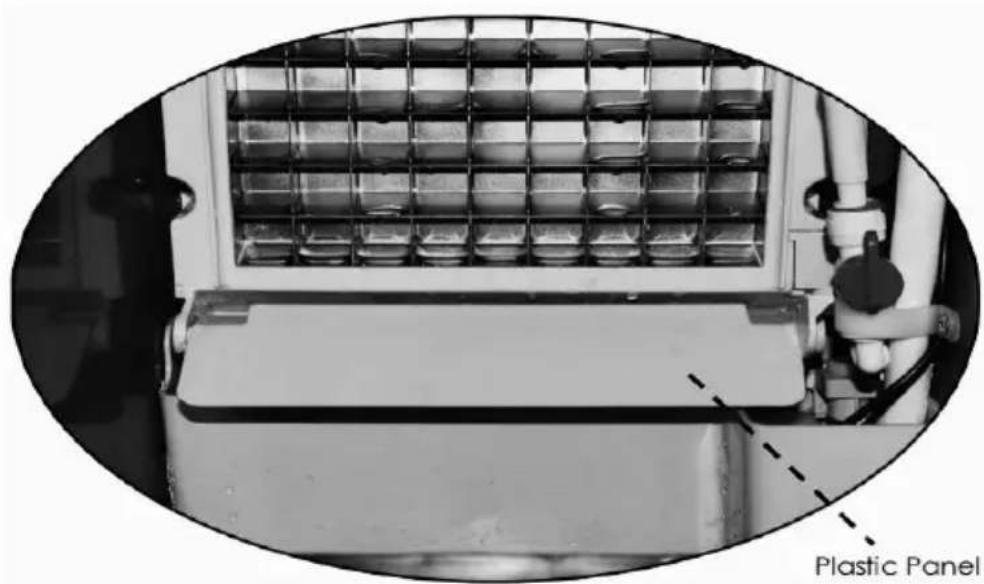

1. I takt med att produktionen av isbitar ökar, kan plastpanelen i maskinen (visas ovan) pressas ner av isbitarna. När plastpanelen trycks ner

kommer maskinen att sluta producera isbitar automatiskt och "stop"-indikatorn tänds. Rengör isbitarna regelbundet för fortsatt istillverkning.

Vanlig felanalys

E1	Ingen isavvisare upptäckt	Isstyrplattan lossnade	Sätt tillbaka isguiden
		Magnetisk känsligströmbrytare skadad	Byta ut den magnetiskt känslig omkopplaren
		Isstyrplattanär inte Återstä	Återständisstyrplattan
E2	Is att gORA är normalt	Den fjärde iscykeln stanna	Byt ut den magnetiskt känsligomkopplaren
	Det finns inget vatten i vattenlådan	Avtappningspluggenär inte korrekt installerad	Installeraavtappningspluggerkorrekt
		Extern vattenförsörjning	Kontroleravrettentillförseln
	Vanttentanken svämmade över i kylen	Extern vattenförsörjning	Vattenventilenovanfor tankon roterar inte horisontellt
		Använd kranvatten som vattenkälla	Det externsvattentrycketär föhgt für atflottörventilen skafungera, minskvattentrycketellebyta ny ventil
	Det finns vatten i vattenlå	Det finns inget vatten ochheller duschröret	Pumpenär allvarligblockerad, bör byut erller rengöras
			Duschröretä blockerat. Städupp det
	Bara rinnande vatten,inte kylande eller lite kallt	Det är tunn is på isformet	Ökastilverkningsstiden
			genom att trycka "+"-knappen på manöverpanelen
		Det är tjock ist på isformé	Minska tillverkningsstiden genom att trycka knappen "-" på manöverpanelen
		Lite vatten stänkte in i ky	Vrid och justera duschröret
		Baksidan av vattenlådanläcker in i kylskåpet	Justera installationslöget fällvattenlådan
	Vattnet är inte kallt	Huvudkortet driverinte kompressorn	Byt ut modernkorte
		Kompressorfel	Byt ut kompressc
		Kompressor hög temperatu	Byt ut kompressc
		Kompressorn fungerar,inte kyler	Köldmedieläckage, behöver repareras
E3	Högtemperaturlarm	kondenstemperaturgivaren ä skadad	Ersättning
		Kylfläkten ä blockerad av främande föremål	Ta bort barrikade
		Skador på kylfläkten	Ersättning
E4	Onormal kondenstemperaturgivare	Kondenstemperaturgivare kortslutning aller öppen kre	Ersättning
E 5	Onormal omgivningstemperatursensor	Omgivningstemperatursensor kortslutning aller öppen kre	Ersättning
E 6	Brist på vatten	Avbrott i extern vattenförsörjning	Återställ vattenförsörjningen
		Vattenintagsmagnetventil skadad	Ersättning

Kretsdiagram
