MS-H-ProA - Mieszadło magnetyczne Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Magnetyczne mieszadło grzewcze
Marka	Vevor
Model	MS-H-ProA
Wymiary produktu (dł. x szer. x wys.)	280 x 160 x 510 mm
Wymiary opakowania (dł. x szer. x wys.)	332 x 220 x 200 mm
Masa netto	3,28 kg
Masa brutto	3,7 kg
Napięcie zasilania	120/200~240 VAC
Częstotliwość	50/60 Hz
Moc	650 W
Maksymalna pojemność mieszania	20 L
Zakres prędkości mieszania	100 - 1500 obr./min
Maksymalna temperatura grzania	340 °C
Wyświetlacz	Ekran LCD
Funkcje	Mieszanie, grzanie, zewnętrzna sonda PT1000, zdalne sterowanie RS232
Bezpieczeństwo	Ostrzeżenie o cieple resztkowym (Hot), podwójny obwód bezpieczeństwa
Konserwacja	Odłącz przed czyszczeniem; używaj alkoholu izopropylowego lub wody z surfaktantem
Przewidziane zastosowanie	Mieszanie i/lub podgrzewanie cieczy w laboratorium, szkole, fabryce
Gwarancja	Zapoznaj się z certyfikatem pomocy i gwarancji elektronicznej na vevor.com/support

Często zadawane pytania - MS-H-ProA Vevor

Jak używać zewnętrznego czujnika temperatury PT1000?

Podłącz czujnik PT1000 do dedykowanego gniazda. Na ekranie LCD pojawi się wtedy 'Sonda'. Ustaw żądaną temperaturę za pomocą pokrętła grzania. Zewnętrzny czujnik umożliwia bardziej precyzyjną kontrolę temperatury medium.

Co zrobić w przypadku wyświetlenia kodu błędu ER9?

Błąd ER9 oznacza, że temperatura zadana jest niewystarczająca lub czujnik nie jest prawidłowo umieszczony. Sprawdź, czy temperatura zadana przekracza co najmniej o 10 °C początkową wyświetlaną temperaturę i że jest ona niższa niż 35 °C. Upewnij się, że temperatura wzrasta co najmniej o 2 °C po 7 minutach grzania.

Jak czyścić mieszadło magnetyczne MS-H-ProA?

Odłącz urządzenie przed czyszczeniem. Użyj miękkiej szmatki nasączonej alkoholem izopropylowym lub wodą z dodatkiem surfaktantu. Nigdy nie rozpylaj płynu bezpośrednio na urządzenie.

Jaki jest zakres prędkości mieszania?

Prędkość mieszania można ustawić od 100 do 1500 obr./min z krokiem co 10 obr./min za pomocą pokrętła mieszania.

Czy mogę sterować urządzeniem zdalnie?

Tak, urządzenie jest wyposażone w interfejs RS232C umożliwiający podłączenie do komputera PC. Użyj dedykowanego oprogramowania do zdalnego sterowania. Na ekranie LCD pojawi się 'Remote', gdy funkcja jest aktywna.

Jak działa ostrzeżenie o cieple resztkowym?

Po wyłączeniu grzania, jeśli płyta grzejna przekracza 50 °C, na ekranie LCD miga 'Hot'. Ostrzeżenie wyłącza się automatycznie, gdy temperatura spadnie poniżej 50 °C.

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy gniazdko jest pod napięciem. Sprawdź również stan bezpiecznika: jeśli jest uszkodzony lub poluzowany, wymień go.

Jaka jest maksymalna pojemność mieszania?

Maksymalna pojemność mieszania wynosi 20 litrów wody. W przypadku cieczy o większej lepkości prędkość może być zmniejszona.

Jak ustawić temperaturę grzania?

Powoli obracaj pokrętłem grzania do żądanej temperatury. Temperatura nominalna wyświetla się po prawej stronie ekranu LCD. Naciśnij pokrętło grzania, aby aktywować funkcję.

Czy mogę używać urządzenia bez funkcji grzania?

Tak, funkcja mieszania jest niezależna. Możesz używać tylko mieszania bez włączania grzania.

INSTRUKCJA OBSŁUGI MS-H-ProA Vevor

Techniczny Wsparcie i certyfikat gwarancji elektronicznej https://www.vevor.com/support

MIESZADŁA MAGNETYCZNE INSTRUKCJA OBSŁUGI

NR MODELU: MS-S, MS-H-ProA

Przed użyciem produktu należy uważnie przeczytać tę instrukcję. Nieprzestrzeganie jej może spowodować poważne obrażenia.

ZACHOWAJ TE INSTRUKCJE

	Ostrzeżenie!Przed użyciem należy uważnie przeczytać instrukcję obsługi.Należy upewnić się, że z urządzeniem pracuje wyłą przeszkolony personel.
	Ryzyko poparzenia!Należy zachować ostrożność podczas dotykania elementów obudowy i płyty grzewczej, które mogą osiągnąć temperaturę przekraczającą 300 °C .Należy zwrócić uwagę na ciepło resztkowe po wyłą urządzenia.
	Ochronny styk uziemiający !Robić pewien, że gniazdo musi być uziemione (ochr styk uziemienia) przed użyciem.

- Podczas pracy należy stosować środki ochrony osobistej, aby unikną ryzyka :

• Rozpryskiwanie i parowanie cieczy
• Wydzielanie gazów toksycznych lub palnych

- Ustawić podnieś instrument w przestronnym miejscu na stabilnej, czystej, antypoślizgowej, suchej i ognioodpornej powierzchni. Nie używaj instrumentu w atmosferach wybuchowych, z niebezpiecznymi substancjami lub w pobliżu wody.

- Stopniowo zwiększaj prędkość, zmniejsz prędkość, jeżeli:

• Mieszadło odrywa się z powodu dużej prędkości
• Urządzenie nie działa płynnie lub pojemnik nie jest wyśrodkowany na płycie

- Temperaturę należy zawsze ustawić na wartość co najmniej o 50 °C

niższą od temperatury zapłonu stosowanego medium.

- Należy pamiętać o zagrożeniach wynikających z:

• Materiały lub media łatwopalne o niskiej temperaturze wrzenia
• Przepełnienie nośnika
• Niebezpieczny pojemnik

- Materiały patogenne należy przetwarzać wyłącznie w zamkniętych naczyniach.

• Jeśli obudowa pręta mieszadła jest wykonana z PTFE, należy zwrócić uwagę :
• Fluor pierwiastkowy, fluorki i metale alkaliczne powodują korozję PTFE i halogenowych alkanów, powodując ich rozszerzanie się temperaturze pokojowej.
• Stopione metale alkaliczne, metale ziem alkalicznych lub ich roztwory, a także proszek z drugiego i trzeciego pierwiastka uk okresowego pierwiastków wchodzą w reakcję chemiczną z PTFE gdy temperatura osiągnie 300–400°C.

- Przed każdym użyciem sprawdź instrument i akcesoria. Nie używaj uszkodzonych podzespołów. Bezpieczne działanie jest gwarantowane wyłącznie przy użyciu akcesoriów wymienionych w sekcji „Akcesoria Akcesoria muszą być solidnie przymocowane do urządzenia i muszą być zdejmowane, gdy nie są używane. Zawsze odłączaj zasilanie przed montażem akcesoriów.

- potrzebny jest czujnik temperatury zewnętrznej, końcówka czujnika pomiarowego musi znajdować się w odległości co najmniej 5-10 mm od dna i ścianki naczynia.

- Całkowite odłączenie urządzenia od zasilania sieciowego jest możliwe wyłącznie poprzez wyłączenie zasilania lub wyjęcie wtyczki.

- Napięcie podane na etykiecie musi odpowiadać napięciu w sieci zasilającej.

- Upewnij się, że główny kabel zasilający nie dotyka płyty grzewczej. przykrywaj urządzenia.

- Urządzenie mogą obsługiwać wyłącznie eksperci.

Trzymać z dala od silnych pól magnetycznych.

ZAPISZ TE INSTRUKCJE

Właściwe użycie

Urządzenie przeznaczone do mieszania i/lub podgrzewania cieczy w szkołach, laboratoriach lub fabrykach

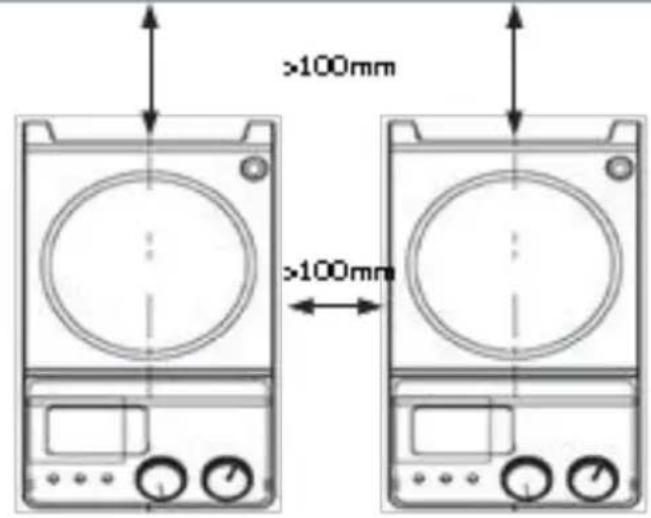

- Należy zachować minimalne odległości między poszczególnymi jednostkami, a także odległości do ściany tylnej i nad zespołem (100 mm).

To urządzenie nie nadaje się do użytku na obszarach mieszkalnych lu innych miejscach, w których występują ograniczenia wymienione w Instrukcjach bezpieczeństwa.

DANE TECHNICZNE

Model	MS-S	MS-H-ProA
Napięcie [VAC]	120/200~240	120/200~240
Częstotliwość [Hz]	50/60	50/60
Moc [W]	30	650
Maksymalna pojemność	20L	20L
mieszania [L]
Maksymalna temperatura grzania [°C]	/	340
Wymiary produktu (Dł.*Szer.*Wys.) [mm]	280*160*90	280*160*510
Rozmiar opakowania (Dł.*Szer.*Wys.) [mm]	332*220*155	390*215*200
Masa netto [kg]	2,35	3.28
Masa brutto [kg]	2,75	3.7

*Specyfikacja, wygląd i konstrukcja produktu mogą ulec zmianie k wcześniejszego powiadomienia.

ZAWARTOŚĆ OPAKOWANIA

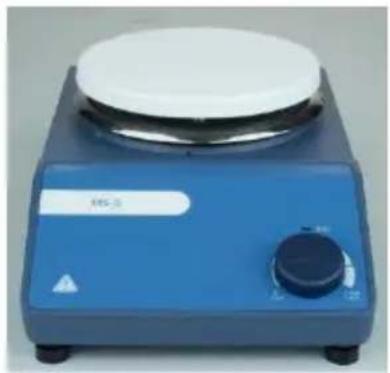

MS-S

Model	Rzeczy	Opisy
MS-S	Gałka mieszającaMieszaj	Ustaw znamionową prędkość obrotową w bezpiecznym zakresie mieszania od 0 do 1500 rpm. Funkcję „Mieszanie” włącza się wyłącza za pomocą pokrętła.
	Pokrętło grzaniaOgrzewanie (model z płytą grzewczą)	Ustaw temperaturę znamionową w bezpiecznym zakresie temperatur od temperatury pokojowej do 340 °C. Funkcja „ogrzewanie” jest włączana lub wyłączana pomocą pokrętła.
	Ogrzewanie LED (model z płytą grzewczą)	Po włączeniu funkcji grzania świeci się d LED Heat.
	Moc diody LED	Po włączeniu urządzenia świeci się diodaLED sygnalizująca zasilanie.
	Wyłącznik zasilania	Włącz lub wyłącz.
MS-H-ProA	Gałka mieszającaZamieszać	Ustaw znamionową prędkość obrotową.Funkcja „Mieszanie” jest włączona lub WYŁĄCZENIE poprzez naciśnięcie pokrętła ON/OFF.
	Pokrętło grzaniaOgrzewanie (model z płytą grzewczą)	Ustaw temperaturę znamionową. Funkcja „ogrzewanie” jest włączona lub WYŁĄCZENIE poprzez naciśnięcie pokrętła ON/OFF.
	Wyświetlacz LCD	Wyświetlacz LCD pokazuje rzeczywisty sta pracy i wszystkie ustawienia.
	Ogrzewanie LED (model z płytą grzewczą)	Po włączeniu funkcji grzania świeci się d LED Heat.
	Mieszadło LED	Po włączeniu funkcji mieszania świeci się dioda LED Stir.
	Wyłącznik zasilania	Włącz lub wyłącz urządzenie.

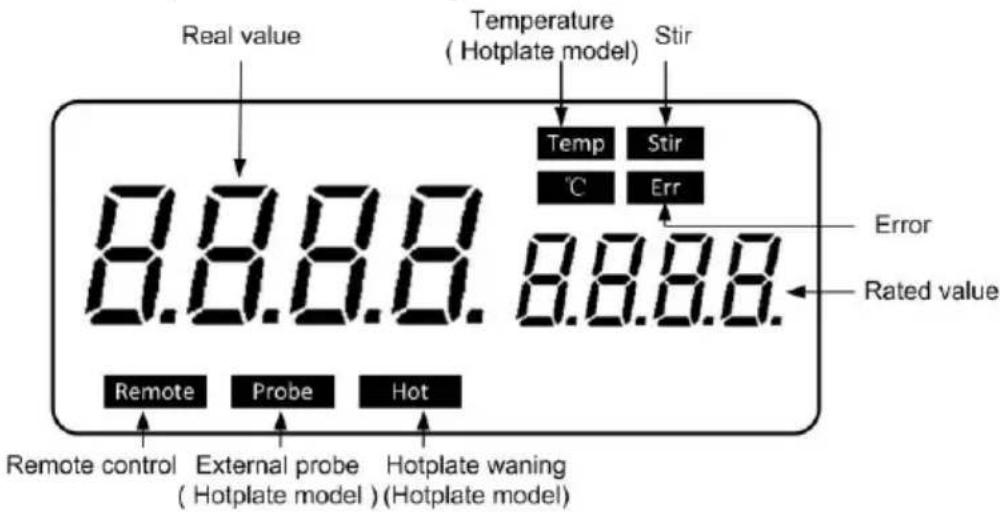

Wyświetlacz(MS-H-ProA)

Pismo	Opisy
Temp	Wyświetlanie temperatury podczas ogrzewania funkcja jest włączona.
Zamieszać	Wyświetla stan mieszania, gdy funkcja mieszania włączona.
Gorący	Wyświetl ostrzeżenie o wysokiej temperaturze, jeś temperatura płyty grzewczej przekroczy 50°C po wyłączenie funkcji grzania.
Sonda	Wyświetla się w przypadku użycia sondy zewnętrłu
Zdalny	Wyświetlanie w przypadku sterowania zdalnego.
Błądzić	Wyświetl w przypadku wystąpienia błędu.
Wartość znamionowa/Wartość rzeczywista	Wartość wyświetlana w przypadku włączenia funk podgrzewania lub mieszania.

Próba terenowa

• Upewnij się, że wymagane napięcie robocze i napięcie zasilan są zgodne.
• Upewnij się, że gniazdko jest prawidłowo uziemione.

• Podłącz kabel zasilający, upewnij się, że zasilanie jest włączor i rozpocznij inicjalizację.

• Dodaj medium do naczynia przy pomocy odpowiedniego mieszadła.

• Umieścić naczynie na płycie roboczej.
• Ustaw docelową prędkość mieszania i zacznij.
• Zwróć uwagę na mieszadło i wyświetlacz LCD (model cyfrowy)
• Ustaw docelową temperaturę i rozpocznij ogrzewanie.
• Obserwuj rzeczywistą temperaturę na wyświetlaczu LCD (model cyfrowy) .
• Zatrzymaj funkcje grzania i mieszania.

Jeśli powyższe operacje są normalne, urządzenie jest gotowe do pracy. Jeśli te operacje nie są normalne, urządzenie może zosta uszkodzone podczas transportu, skontaktuj się z producentem/dostawcą w celu uzyskania pomocy technicznej.

Ostrzeżenie!

Zabrania się przenoszenia statku, gdy przyrząd pomiarowy pracuje.

Funkcja: Ogrzewanie (MS-H-ProA)

Urządzenie jest sterowane przez cyfrową technologię kontroli temperatury, która ma dwa oddzielne obwody bezpieczeństwa. Pły grzewcza jest utrzymywana w stałej temperaturze przez cyfrowy obwód sterowania. Temperaturę płyty grzewczej można również monitorować z oddzielnego, regulowanego obwodu bezpieczeństwa. Dwa wewnętrzne czujniki temperatury (PT 1000) do kontroli temperatury są wbudowane w płytę grzewczą. Pojedynczy zewnętrzny PT 1000 może monitorować temperaturę próbki.

• Podłącz zewnętrzny czujnik PT1000.
• Ustaw temperaturę poprzez powolne obracanie pokrętła regulacji temperatury aż do uzyskania wartości docelowej.
• Po włączeniu funkcji grzania zaświeci się dioda LED „Heat”, a wyświetlaczu LCD pojawi się aktualna temperatura.
• Temperatura znamionowa wyświetlana jest po prawej stronie

wyświetlacza LCD, obok symb Temp i

- Funkcję grzania włącza się i wyłącza naciskając pokrętło grzania.

Urządzenie włącza się w celu ustawienia temperatury strefy nastawczej gdy ostatnia temperatura wyłączenia zostanie osiągnięta. W typowym przypadku ustawienie temperatury ogrzewania wyświetla rzeczywistą temperaturę, która może mieć następujące różnice :

• Środek i zewnętrzna krawędź płyty grzewczej.
• Pojemnik na próbkę i pojemnik.

Aby zapewnić dokładność pomiaru temperatury wewnątrz pojemnik należy zastosować zewnętrzny czujnik temperatury PT1000.

Praca z zewnętrznym czujnikiem temperatury

Zewnętrzny czujnik temperatury PT1000 jest standardowym akcesorium producenta. Jeśli czujnik jest podłączony, na wyświetlaczu cyfrowym pojawi się „Probe” (sonda), aby wskazać, czujnik działa. Wyświetlana jest wartość ustawienia zewnętrznych czujników temperatury i rzeczywista temperatura. Bezpieczny obwód kontroluje temperaturę płyty grzewczej.

W porównaniu z kontrolą temperatury płyty grzewczej, zewnętrzny czujnik temperatury umożliwia dokładnieszą kontrolę temperatury medium.

Ostrzeżenie o resztkowym ciep(leGORACE)

Aby zapobiec ryzyku poparzenia płytą grzewczą, cyfrowa płytą grzewcza ma funkcję ostrzegania o resztkowym cieple. Gdy funkc

grzania jest wyłączona, a temperatura płyty grzewczej nadal przekracza 50 °C , „Hot” będzie migać, ostrzegając o ryzyku poparzenia płytą grzewczą. Gdy temperatura płyty grzewczej spadnie poniżej 50 °C , urządzenie wyłączy się automatycznie. J użytkownicy chcą natychmiast wyłączyć wyświetlacz LCD, po pros odłącz wtyczkę. Gdy wtyczka zostanie odłączona, funkcja ostrzegania o resztkowym cieple nie może zostać uruchomiona .

Mieszanie ( MS-H-ProA )

Funkcja „mieszania” jest włączana lub wyłączana poprzez obrót pokrętła mieszania. Prędkość jest ustawiana na pokrętle (od 10/1500 obr./min w krokach co 10 obr./min). Gdy obie funkcje grza mieszania są włączone i powyższe operacje są wykonane, wyświetlacz LCD przełączy się na wartość prędkości i powróci dwartości temperatury w ciągu około 5 sekund.

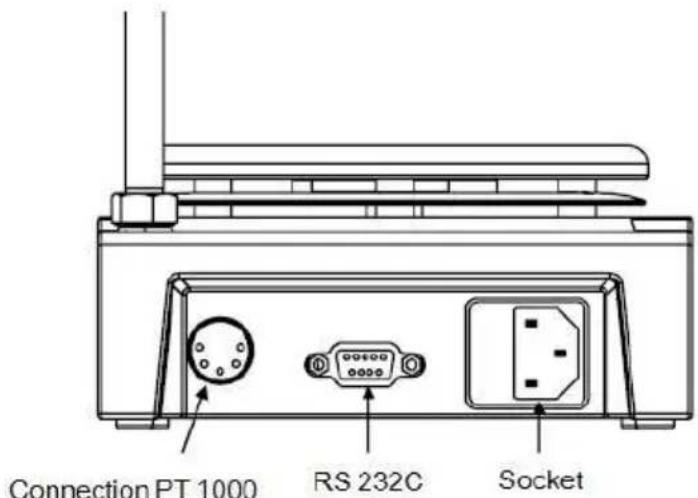

Pilot zdalnego sterowania ( MS-H-ProA )

Jednostką można sterować z zewnętrznego komputera (za pomoc dedykowanego oprogramowania) poprzez interfejs szeregowy RS232C zamontowany w jednostce. Komunikacja danych z instrumentu laboratoryjnego do komputera jest możliwa tylko na żądanie komputera.

● Funkcje linii interfejsu pomiędzy przyrządem laboratoryjnym a

systemem automatyki wybierane są spośród określonych sygnałów standardu EIA RS232C, odpowiadających normie DIN66020 część 1. Przydział przepustu można odczytać z rysunku 7.

• Metoda transmisji: Asynchroniczna transmisja sygnału w trybie start-stop.
• Tryb transmisji: w pełni dupleksowy. 1 bit startu; 7 bitów znakowych; 1 bit parzystości [prosty (parzysty)]; 1 bit stopu.
• Prędkość transmisji: 9600 bit/s
• Uruchom pokrętło zdalnego sterowania, na wyświetlaczu LCD widnieje napis „Remote”.

Notatka:

Zabroń wstawiania lub usuń linię komunikacyjną RS232C po włączeniu!

Usterki

- Nie można włączyć urządzeń

• Sprawdź, czy linia energetyczna jest odłączona
• Sprawdź, czy bezpiecznik nie jest uszkodzony lub poluzowany

- Błąd w autoteście włączania zasilania

- Wyłącz urządzenie, a następnie włącz je ponownie i przywróć ustawienia fabryczne urządzenia.

- Prędkość mieszania nie może osiągnąć punktu nastawionego

- Nadmierna lepkość medium może powodować nienormalną redukcję prędkości silnika

- Jednostki nie można wyłączyć, gdy jest wyłączona.

- Sprawdź, czy funkcja ostrzegania o cieple resztkowym jest nadal WŁĄCZONA i temperatura płyty grzewczej przekracza 50 °C (ekran LED nadal działa i miga komunikat „Hot”).

- Błąd usterki

( Dotyczy modeli maszyn: MS-H-ProA )

Opisz& warunki	kod	warunki
Ten czujnik temperatury jest nieprawidłowo umieszczony lub nie został umieszczony w pojemniku podczas podgrzewania.Temperatura wzrasta o mniej niż 2 °C po 7 minutach ogrzewania.	ER9	1. Ustawiona temperatura musi by wyższa niż początkowa temperatura wyświetlana na ekranie. +10 °C2. Początkowa temperatura wyświetlana na ekranie musi być niższa niż 35 °C .3. Temperatura powinna wzrosnąć o 2 °C po podgrzaniu przez 7 min

Jeżeli usterki te nie zostaną usunięte, prosimy o kontakt ze sprzedawcą/dostawcą.

Konserwacja i czyszczenie

• Właściwa konserwacja pozwala zachować prawidłowe działanie urządzeń i wydłużyć ich żywotność.
• Podczas czyszczenia nie należy rozpyłać środka czyszczącego do wnętrza instrumentu.
• Odłącz przewód zasilający przed czyszczeniem.
• Stosuj wyłącznie zalecane środki czyszczące:

Barwniki	Alkohol izopropylowy
Materiały budowlane	Woda zawierająca tensydy/alkoholizopropylowy
Kosmetyki	Woda zawierająca tensydy/alkoholizopropylowy
Artykuły spożywcze	Woda zawierająca tensydy
Paliwa	Woda zawierająca tensydy

- Przed użyciem innej metody czyszczenia lub dekontaminacji użytkownik musi się upewnić u producenta, że ta metoda nie uszkodzi instrumentu. Podczas czyszczenia instrumentu należy nosić odpowiednie rękawice ochronne.

Notatka:

• Urządze ń elektronicznych nie można czyścić środkami czyszczącymi.
• Jeśli konieczna jest konserwacja, należy wcześniej wyczyścić urządzenie, aby uniknąć zanieczyszczenia niebezpiecznymi substancjami, a następnie odesłać je w oryginalnym opakowaniu
• Jeżeli urządzenie nie będzie używane przez dłuż czas, należy je wyłączyć i umieścić w suchym, czystym, o temperaturze pokojowej i stabilnym miejscu.

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmie na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odp w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesorić oznaczonych tym symbolem. Produktów oznaczonych w ten sp nie można wyrzucać razem ze zwykłymi odpadami domowymi, należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support
