MS-H-ProA - Agitador magnético Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Agitador magnético calefactor
Marca	Vevor
Modelo	MS-H-ProA
Dimensiones del producto (L x A x H)	280 x 160 x 510 mm
Dimensiones del paquete (L x A x H)	332 x 220 x 200 mm
Peso neto	3,28 kg
Peso bruto	3,7 kg
Tensión de alimentación	120/200~240 VCA
Frecuencia	50/60 Hz
Potencia	650 W
Capacidad máxima de agitación	20 L
Rango de velocidad de agitación	100 - 1500 tr/min
Temperatura máxima de calentamiento	340 °C
Pantalla	Pantalla LCD
Funciones	Agitación, calentamiento, sonda externa PT1000, control remoto RS232
Seguridad	Advertencia de calor residual (Hot), doble circuito de seguridad
Mantenimiento	Desconectar antes de limpiar; usar alcohol isopropílico o agua con tensioactivo
Uso previsto	Mezcla y/o calentamiento de líquidos en laboratorio, escuela, fábrica
Garantía	Consultar el certificado de asistencia y garantía electrónica en vevor.com/support

Preguntas frecuentes - MS-H-ProA Vevor

¿Cómo usar el sensor de temperatura externo PT1000?

Conecte el sensor PT1000 en el conector previsto. La pantalla LCD muestra entonces 'Sonda'. Ajuste la temperatura deseada con el botón de calentamiento. El sensor externo permite un control más preciso de la temperatura del medio.

¿Qué hacer en caso de visualización del código de error ER9?

El error ER9 indica que la temperatura de consigna es insuficiente o que el sensor no está colocado correctamente. Verifique que la temperatura de consigna supere al menos en 10 °C la temperatura inicial mostrada y que esta sea inferior a 35 °C. Asegúrese de que la temperatura aumente al menos 2 °C después de 7 minutos de calentamiento.

¿Cómo limpiar el agitador magnético MS-H-ProA?

Desconecte el aparato antes de cualquier limpieza. Use un paño suave empapado en alcohol isopropílico o agua con un agente tensioactivo. No rocíe nunca líquido directamente sobre el aparato.

¿Cuál es el rango de velocidad de agitación?

La velocidad de agitación se puede ajustar de 100 a 1500 tr/min en incrementos de 10 tr/min con el botón de agitación.

¿Puedo controlar el aparato de forma remota?

Sí, el aparato está equipado con una interfaz RS232C que permite conectarlo a un PC. Use un software dedicado para el control remoto. La pantalla LCD muestra 'Remote' cuando la función está activa.

¿Cómo funciona la advertencia de calor residual?

Después de desactivar el calentamiento, si la placa calefactora supera los 50 °C, la pantalla LCD muestra 'Hot' parpadeando. Esta advertencia se apaga automáticamente cuando la temperatura baja por debajo de 50 °C.

¿Qué hacer si el aparato no se enciende?

Verifique que el cable de alimentación esté correctamente conectado y que el enchufe tenga corriente. Controle también el estado del fusible: si está roto o flojo, reemplácelo.

¿Cuál es la capacidad máxima de agitación?

La capacidad máxima de agitación es de 20 litros de agua. Para líquidos más viscosos, la velocidad puede reducirse.

¿Cómo ajustar la temperatura de calentamiento?

Gire lentamente el botón de calentamiento hasta la temperatura deseada. La temperatura nominal se muestra a la derecha de la pantalla LCD. Presione el botón de calentamiento para activar la función.

¿Puedo usar el aparato sin la función de calentamiento?

Sí, la función de agitación es independiente. Puede usar solo la agitación sin activar el calentamiento.

MANUAL DE USUARIO MS-H-ProA Vevor

Técnico Certificado de soporte y garantía electrónica https://www.vevor.com/support

AGITADORES MAGNÉTICOS

MANUAL DEL USUARIO

NÚMERO DE MODELO: MS-S, MS-H-ProA

Lea atentamente este manual antes de utilizar el producto. De lo contrario, podría sufrir lesiones graves. GUARDE ESTE MANUAL

	¡Advertencia!● Lea atentamente las instrucciones de uso antes de● Asegúrese de que sólo personal capacitado trabaje instrumento.
	¡Riesgo de quemaduras!● Precaución al tocar las partes de la carcasa y la calefactora que pueden alcanzar temperaturas superiores 300 °C .● Preste atención al calor residual después de apaga
	Contacto a tierra protector !● Hacer seguro que El enchufe debe estar conectado (contacto de tierra de protección) antes de su us

- Al operar, utilice protección personal para evitar el riesgo de:

• Salpicaduras y evaporación de líquidos

• Liberación de gases tóxicos o combustibles

• Colocar Coloque el instrumento en un lugar amplio sobre una superficie estable, limpia, antideslizante, seca e ignífuga. No utilice instrumento en atmósferas explosivas, con sustancias peligrosas o cerca del agua.

• Aumente gradualmente la velocidad, reduzca la velocidad si:

• La barra agitadora se rompe debido a la alta velocidad

• El instrumento no funciona con suavidad o el recipiente no esta centrado en la placa

• La temperatura debe ajustarse siempre al menos 50 °C por debajo punto de inflamación del medio utilizado.

• Tenga en cuenta los peligros debidos a:

- Materiales o medios inflamables con baja temperatura de ebullición.

• Sobrellenado de medios
• Contenedor inseguro

- Procese materiales patógenos únicamente en recipientes cerrados.

• Si la caja de la barra agitadora es de PTFE, tenga en cuenta
• El flúor elemental, tres fluoruros y metales alcalinos corroerán e PTFE y los alcanos halógenos haciendo que se expandan a temperatura ambiente.
• Los metales alcalinos y alcalinotérreos fundidos o sus soluciones así como el polvo del segundo y tercer grupo de la Tabla P de Elementos, tendrán una reacción química con el PTFE cuar la temperatura alcance los 300 \~ 400 °C.

- Revise el instrumento y los accesorios antes de cada uso. No utili componentes dañados. El funcionamiento seguro solo se garantiza con los accesorios que se indican en la sección “Accesorios”. Los accesorios deben estar bien fijados al dispositivo y deben retirarse cuando no se utilicen. Desconecte siempre la alimentación antes o instalar los accesorios.

• se necesita el sensor de temperatura externo, la punta del senso medición debe estar al menos a 5-10 mm del fondo y la pared del recipiente.
• El instrumento sólo puede desconectarse completamente de la fuent de alimentación principal apagándola o desconectando el enchufe.
• El voltaje indicado en la etiqueta debe corresponder a la fuente de alimentación principal.
• Asegúrese de que el cable de alimentación principal no toque la pcalefactora. No cubra el dispositivo.
• El instrumento sólo debe ser utilizado por expertos.

Mantener alejado de campos magnéticos elevados.

GUARDE ESTE MANUAL

Uso adecuado

El instrumento está diseñado para mezclar y/o calentar líquidos en escuelas, laboratorios o fábricas.

- Respetar las distancias mínimas entre varias unidades, así como la distancias a la pared trasera y por encima del conjunto ( mín . mm ).

Este dispositivo no es adecuado para su uso en áreas residenciales otras restricciones mencionadas en las Instrucciones de seguridad.

ESPECIFICACIONES TÉCNICAS

Modelo	MS-S	MS-H-ProA
Voltaje [VAC]	120/200 ~ 240	120/200 ~ 240
Frecuencia [Hz]	50/60	50/60
Potencia [W]	30	650
Capacidad máxima de agitación [L]	20 litros	20 litros
Temperatura máximade calentamiento [°C]	/	340
Dimensiones del producto (Largo*Ancho*Alto) [mm]	280*160*90	280*160*510
Tamaño del embalaj (Largo*Ancho*Alto) [mm]	332*220*155	390*215*200
Peso neto [kg]	2.35	3.28
Peso bruto [kg]	2,75	3.7

*Los productos como especificaciones, apariencia y diseño están sujetos a modificaciones sin previo aviso.

CONTENIDO DEL PAQUETE

MS-S

Modelo	Elementos	Descripciones
MS-S	Perilla de agitación Revolver	Ajuste la velocidad rotatoria nominal en el rango de agitación seguro de 0 a 1500 La función “Agitación” se activa o desact mediante el mando.
	Perilla de calentamiento Calor (modelo de placa calefactora)	Ajuste la temperatura nominal en el rang temperatura seguro desde la temperatura ambiente hasta 340 °C. La función "calefacción" se activa o desactiva a través de la perilla.
	Calor LED (modelo de placa calefactora)	Cuando la función de calefacción está activada, el LED Heat se enciende.
	Potencia LED	Cuando el dispositivo está encendido, elde encendido se enciende.
	Interruptor de encendido	Encender o apagar.
MS-H-ProA	Perilla de agitaciónRemover	Ajuste la velocidad de rotación nominal. función "Agitación" está activada o Apaga presionando la perilla ON/OFF.
	Perilla de calentamiento Calor (modelo de placa calefactora)	Ajuste la temperatura nominal. La función "calefacción" está activada o Apagado presionando la perilla ON/OFF.
	Pantalla LCD	La pantalla LCD muestra el estado de funcionamiento real y todas las configuraciones.
	Calor LED (modelo de placa calefactora)	Cuando la función de calefacción está activada, el LED Heat se enciende.
	LED agitador	Cuando la función de agitación está activa el LED Stir se enciende.
	Interruptor de encendido	Encender o apagar el instrumento.

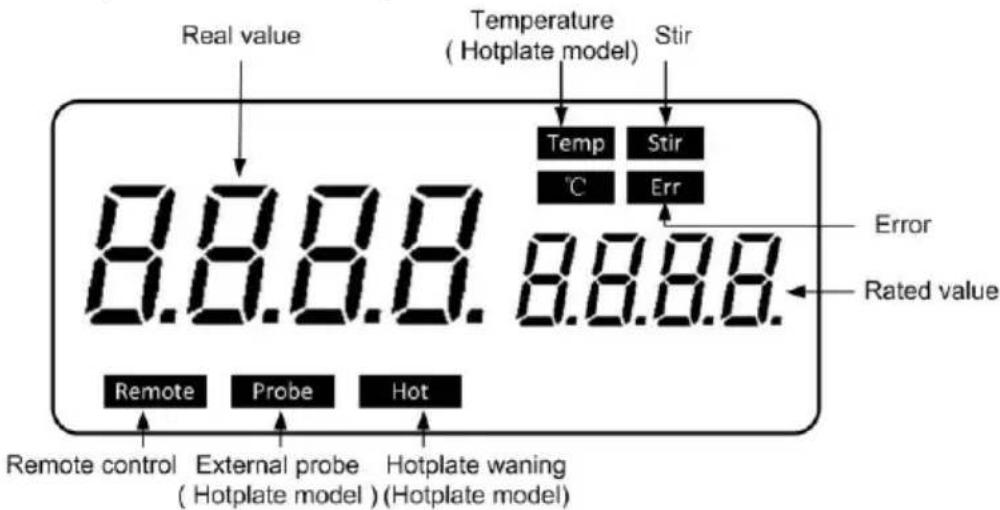

Pantalla (MS-H-ProA)

Personajes	Descripciones
Temperatura y	Mostrar la temperatura cuando la calefacción La función está activada.
Remover	Muestra el estado de agitación cuando la funció agitación está activada.
Caliente	Mostrar advertencia de calor si la temperatura d placa calefactora es superior a 50 °C después Apagando la función de calefacción.
Sonda	Visualización cuando se utiliza una sonda extern
Remoto	Pantalla en caso de control remoto.
Errar	Mostrar en caso de que ocurra un error.
Valor nominal/Valor real	Valor de visualización en caso de activación de función de calentamiento o agitación.

Prueba de funcionamiento

• Asegúrese de que el voltaje de funcionamiento requerido y el voltaje de suministro de energía coincidan.

• Asegúrese de que el enchufe esté correctamente conectado a tierra.

• Conecte el cable de alimentación, asegúrese de que esté encendido y comience la inicialización.

• Añade el medio al recipiente con una barra agitadora adecuado
• Coloque el recipiente sobre la placa de trabajo.
• Establezca la velocidad de agitación deseada y comience.
• Observe la barra de agitación y la pantalla LCD (modelo digi
• Establezca la temperatura objetivo y comience a calentar.
• Observe la temperatura real en la pantalla LCD (modelo digita
• Detener las funciones de calentamiento y agitación.

Si las operaciones anteriores son normales, el dispositivo está li para funcionar. Si estas operaciones no son normales, el dispos puede dañarse durante el transporte. Comuníquese con el fabricante o proveedor para obtener asistencia técnica.

Advertencia !

Está prohibido trasladar la embarcación cuando instrumento esté en funcionamiento.

Función: Calefacción (MS-H-ProA)

El dispositivo se controla mediante tecnología de control de temperatura digital, que cuenta con dos circuitos de seguridad independientes. La placa calefactora se mantiene a una temperatura constante mediante un circuito de control digital. La temperatura de la placa calefactora también se puede controlar desde un circuito de seguridad independiente y ajustable. Los de sensores de temperatura (PT 1000) internos para el control de temperatura están integrados en la placa calefactora. El único P 1000 externo puede controlar la temperatura de la muestra.

• Conecte el PT1000 externo.
• Ajuste la temperatura girando la perilla de control de temperatura lentamente hasta el valor objetivo.

• Cuando se activa la función de calefacción, el LED “Heat” se iluminará y la pantalla LCD mostrará la temperatura real.

• La temperatura nominal se mostrará en el lado derecho de la pantalla LCD, así como los caracteres Temp y °C.

• La función de calentamiento se enciende o apaga presionando la perilla de calentamiento.

El instrumento se enciende para el ajuste de la temperatura de la zaje ajuste cuando la última temperatura de apagado. En el caso común, configuración de la temperatura de calentamiento muestra la temperatura real que puede tener las siguientes diferencias :

• Centro y borde exterior de la placa calefactora.
• El recipiente de la muestra y el contenedor.

Para garantizar la precisión de la temperatura dentro del conten utilice el sensor de temperatura externo PT1000.

Trabajar con sensor de temperatura externo

El sensor de temperatura externo PT1000 es el accesorio está del fabricante. Si el sensor está enchufado, aparecerá “Probe” (Sonda) en la pantalla digital para indicar que el sensor está funcionando. Se muestran el valor de configuración de los sensor de temperatura externos y la temperatura real. El circuito de seguridad controla la temperatura de la placa calefactora.

En comparación con el control de temperatura de la placa calefactora, el sensor de temperatura externo puede controlar la temperatura del medio con mayor precisión.

Advertencia de calor residualCALIENTE)

Para evitar el riesgo de quemaduras por una placa calefactora,

placa calefactora digital tiene una función de advertencia de calo residual. Cuando la función de calentamiento está apagada y la temperatura de la placa calefactora sigue siendo superior a 50 parpadeará "Hot" para advertir de que existe peligro de quemad por la placa calefactora. Cuando la temperatura de la placa calefactora desciende por debajo de los 50 °C , la unidad se apagará automáticamente. Si los usuarios quieren apagar la pantalla LCD inmediatamente, simplemente desconecten el enchuf directamente. Cuando se desenchufa, no se puede ejecutar la función de advertencia de calor residual .

Agitación ( MS-H-ProA )

La función de agitación se activa o desactiva girando la perilla agitación. La velocidad se establece en la perilla (de 100 a 1 rpm en pasos de 10 rpm). Cuando se activan las funciones de calentamiento y agitación y se realizan las operaciones anteriores la pantalla LCD cambiará al valor de velocidad y volverá al val temperatura en aproximadamente 5 segundos.

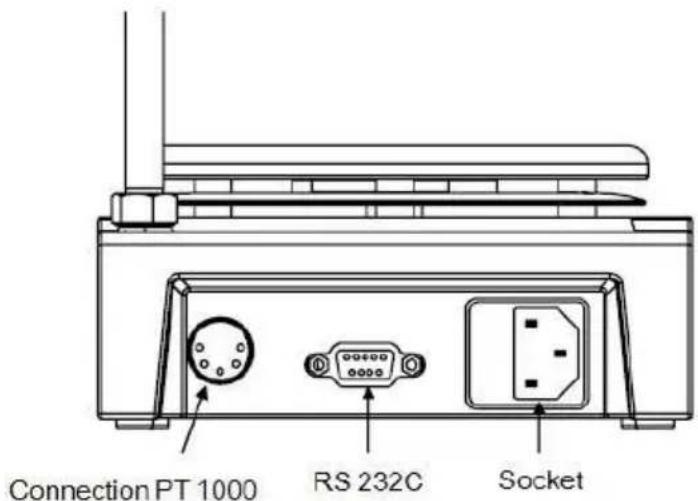

Control remoto ( MS-H-ProA )

La unidad se puede controlar desde un PC externo (utilizando e software dedicado) a través de la interfaz serial RS232C instalación en la unidad. La comunicación de datos desde el instrumento de

laboratorio al ordenador solo es posible si el ordenador lo solici

• Las funciones de las líneas de interfaz entre el instrumento o laboratorio y el sistema de automatización se seleccionan a partir de las señales especificadas del estándar EIA RS232C, que corresponde a la parte 1 de DIN66020. La asignación o bujes se puede tomar de la Figura 7.
• Método de transmisión: Transmisión de señal asincrónica en operación de arranque y parada.
• Modo de transmisión: totalmente dúplex. 1 bit de inicio; 7 bits caracteres; 1 bit de paridad [recto (par)); 1 bit de parada.
• Velocidad de transmisión: 9600 bit/s
• Inicie el control remoto con la perilla y la pantalla LCD most "Remoto".

Nota:

Prohibido insertar ¡o retire la línea de comunicació RS232C al encender!

Defectos

- Los instrumentos no se pueden encender

- Compruebe si el cable de alimentación está desconectado. - Compruebe si el fusible está roto o suelto.

- Fallo en la prueba automática de encendido

- Apague la unidad, luego enciéndala y restablezca los instrumentos a la configuración predeterminada de fábrica.

- La velocidad de agitación no puede alcanzar el punto establecido

- Una viscosidad media excesiva puede provocar una reducci anormal de la velocidad del motor.

- La unidad no se puede apagar cuando está apagada.

- Verifique si la función de advertencia de calor residual aúr activada y la temperatura de la placa calefactora es superior 50 °C (la pantalla LED aún funciona y parpadea "Hot").

- Error de falla

( Aplicable a los modelos de máquina: MS-H-ProA )

Describir y condicione	código	condiciones
El El sensor de temperatura está colocado incorrectamente o no s coloca en el recipiente durante el calentamiento. La temperatura aumenta menos de 2 °C después de 7 minutos de calentamiento.	ER9	1. La temperatura de ajuste debe mayor que la temperatura inicial se muestra en la pantalla. +10 °2. La temperatura inicial mostrada la pantalla deberá ser inferior a 35 °C .3. La temperatura deberá aumenta dentro de los 2 °C después de calentar durante 7 minutos .

Si estos fallos no se resuelven, póngase en contacto con el distribuidor/proveedor.

Mantenimiento y limpieza

• Un mantenimiento adecuado puede garantizar que los instrumentos funcionen correctamente y alargar su vida útil.
• No rocíe limpiador en el instrumento durante la limpieza.
• Desconecte el cable de alimentación antes de limpiar.
• Utilice únicamente limpiadores recomendados:

Tintes	Alcohol isopropílico
Materiales de construcción	Agua que contiene tensioactivos/alcoholisopropílico
Productos cosméticos	Agua que contiene tensioactivos/alcoholisopropílico
Productos alimenticios	Agua que contiene tensioactivos
Combustibles	Agua que contiene tensioactivos

- Antes de utilizar otro método de limpieza o descontaminación, usuario debe comprobar con el fabricante que dicho método dañará el instrumento. Utilice guantes protectores adecuados durante la limpieza del instrumento.

Nota:

• Los dispositivos electrónicos no se pueden limpi con limpiadores.
• Si requiere servicio de mantenimiento, debe limpiarse el instrumento con antelación para evi contaminación de sustancias peligrosas y enviar de vuelta en su embalaje original.
• Si el instrumento no se utilizará durante un largo periodo de tiempo, apáguelo y colóquelo en un seco, limpio, a temperatura ambiente y estable.

Este producto está sujeto a las disposiciones de la Directiva 2012/19/CE. El símbolo que muestra un contenedor de basura tachado indica que el producto requiere una recogida selectiva residuos en la Unión Europea. Esto se aplica al producto y los accesorios marcados con este símbolo. Los productos mar como tales no pueden desecharse con los residuos doméstico normales, sino que deben llevarse a un punto de recogida para reciclar dispositivos eléctricos y electrónicos.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
