MANUALE UTENTE MS-H-ProA Vevor

Tecnico Supporto e certificato di garanzia elettronica https://www.vevor.com/support

AGITATORI MAGNETICI

MANUALE D' USO

MODELLO NUMERO: MS-S, MS-H-ProA

Si prega di leggere attentamente questo manuale prima di utilizzar prodotto. La mancata osservanza di questa precauzione potrebbe causare gravi lesioni. CONSERVARE QUESTO MANUALE

	Avvertimento!● Prima dell'uso leggere attentamente le istruzioni per● Assicurarsi che solo personale qualificato lavori con strumento.
	Rischio di ustioni!● Attenzione quando si toccano le parti dell'alloggiame la piastra riscaldante che possono raggiungere temperature superiori 3 0 0 Temperatura● Prestare attenzione al calore residuo dopo lo spegr
	Contatto di terra protettivo !● Fare sicuro che la presa deve essere messa a ter (contatto di messa a terra di protezione) prima de

- Durante il funzionamento, indossare protezioni di sicurezza personali per evitare il rischio di:

• Spruzzi ed evaporazione dei liquidi

• Rilascio di gas tossici o combustibili

• Impostato lo strumento in un'area spaziosa su una superficie stabile pulita, antiscivolo, asciutta e ignifuga. Non utilizzare lo strumento in atmosfere esplosive, con sostanze pericolose o in prossimità di ac

• Aumentare gradualmente la velocità, ridurla se:

- La barra di agitazione si rompe a causa dell'alta velocità

- Lo strumento non funziona correttamente o il contenitore non è centrato sulla piastra

• La temperatura deve essere sempre impostata almeno 50 °C in me rispetto al punto di infiammabilità del mezzo utilizzato.
• Essere consapevoli dei pericoli dovuti a:

- Materiali o supporti infiammabili con bassa temperatura di

ebollizione

• Riempimento eccessivo del supporto
• Contenitore non sicuro

- Trattare i materiali patogeni solo in recipienti chiusi.

• Se la cassa della barra di agitazione è in PTFE, si prega di
• Il fluoro elementare, tre fluoruri e i metalli alcalini corrodono il PTFE e gli alcani alogeni, facendoli espandere a temperatura ambiente.
• I metalli alcalini fusi, i metalli alcalino-terrosi o le loro soluzioni, nonché la polvere della seconda e terza etnia della tavola periodica degli elementi, reagiranno chimicamente con il PTFE quando la temperatura raggiunge i 300 \~ 400 °C.

- Controllare lo strumento e gli accessori prima di ogni utilizzo. Non utilizzare componenti danneggiati. Il funzionamento sicuro è garantito solo con gli accessori elencati nella sezione "Accessori". Gli acces devono essere fissati saldamente al dispositivo e devono essere rimossi quando non sono in uso. Scollegare sempre l'alimentazione prima di montare gli accessori.

• è necessario il sensore di temperatura esterno, la punta del sensi di misurazione deve trovarsi ad almeno 5-10 mm dal fondo e dal parete del recipiente.
• Lo strumento può essere scollegato completamente dall'alimentazione principale solo spegnendo l'alimentazione principale o scollegando la spina.
• La tensione indicata sull'etichetta deve corrispondere alla tensione di alimentazione principale.
• Assicurarsi che il cavo di alimentazione principale non tocchi la pia riscaldante. Non coprire il dispositivo.
• Lo strumento deve essere utilizzato solo da esperti.

Tenere lontano da campi magnetici elevati.

SALVA QUESTO MANUALE

Uso corretto

Lo strumento è progettato per miscelare e/o riscaldare liquidi in scuole laboratori o fabbriche

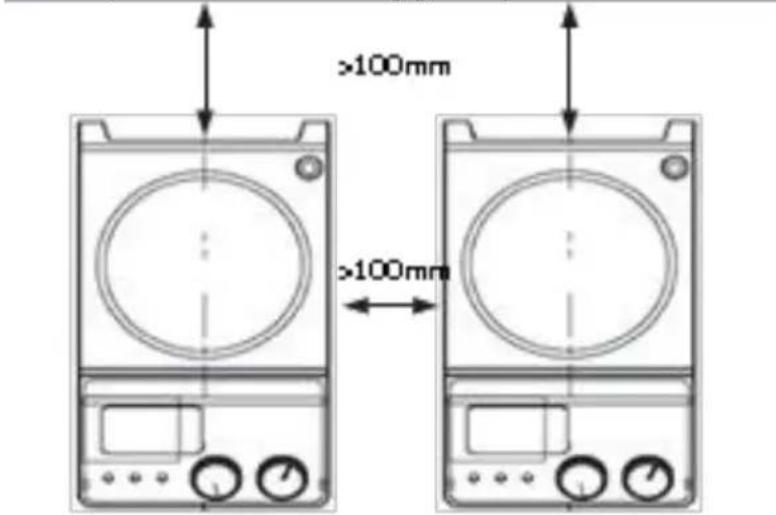

- Rispettare le distanze minime tra più unità e le distanze dalla pare posteriore e sopra l'assemblaggio (min. 100 mm).

Questo dispositivo non è adatto all'uso in aree residenziali o in altri cui sussistano le limitazioni indicate nelle Istruzioni di sicurezza.

SPECIFICHE TECNICHE

Modello	MS-S	MS-H-ProA
Tensione [VAC]	120/200~240	120/200~240
Frequenza [Hz]	50/60	50/60
Potenza [W]	30	650
Capacità massima d agitazione [L]	20L	20L
Temperatura massima diriscaldamento [°C]	/	340
Dimensioni del prodotto (L*P*A) [mm]	Dimensioni: 280*160*90	Dimensioni: 280*160*510
Dimensioni dell'imballaggio (L*P*A) [mm]	Dimensioni	Dimensioni: 390*215*200
Peso netto [kg]	2.35	3.28
Peso lordo [kg]	2,75	3.7

*Specifiche, aspetto e design dei prodotti sono soggetti a modifi senza preavviso.

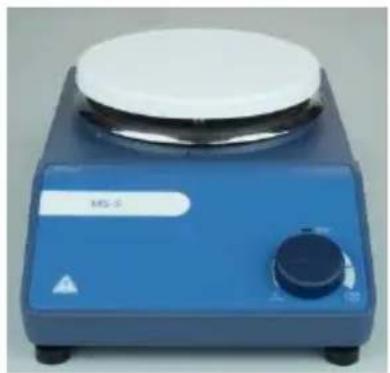

CONTENUTO DELLA CONFEZIONE

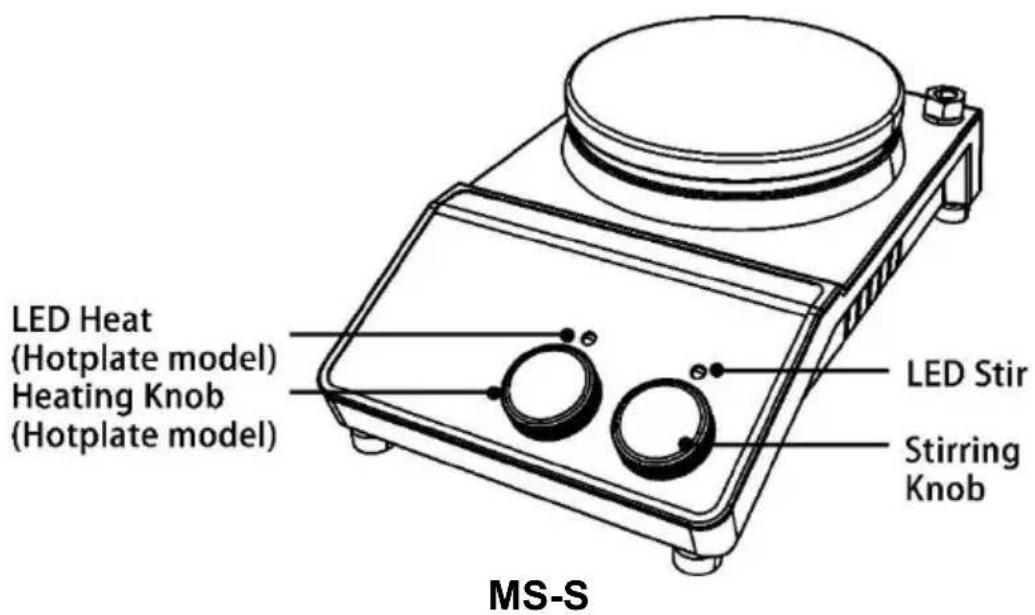

MS-S

FUNZIONI DEL PRODOTTO

Modello	Elementi	Descrizioni
MS-S	Manopola di agitazione Mescolare	Impostare la velocità di rotazione nominal nell'intervallo di agitazione sicuro da 0 a rpm. La funzione “Agitazione” viene attiva disattivata tramite la manopola.
	Manopola di riscaldamento Calore (modello piastra riscaldante)	Impostare la temperatura nominale nell'intervallo di temperatura sicuro dalla temperatura ambiente a 340 °C. La funzi "riscaldamento" è attivata o disattivata tra la manopola.
	Calore LED (modello piastra riscaldante)	Quando la funzione riscaldamento è attiva il LED Heat è acceso.
	Potenza LED	Quando il dispositivo è acceso, il LED dalimentazione è acceso.
	Interruttore di alimentazione	Accendere o spegnere.
MS-H-ProA	Manopola di agitazione Mescolata	Impostare la velocità di rotazione nominal La funzione "Agitazione" è attivata o OFF premendo ON/OFF la manopola.
	Manopola di riscaldamento Calore (modello piastra riscaldante)	Impostare la temperatura nominale. La funzione "riscaldamento" è attivata o OFF premendo ON/OFF la manopola.
	Schermo LCD	Il display LCD visualizza lo stato di funzionamento reale e tutte le impostazior
	LED Heat (modello piastra riscaldante)	Quando la funzione di riscaldamento è attivata, il LED Heat è acceso.
	Agitazione LED	Quando la funzione di agitazione è attiva LED Stir è acceso.
	Interruttore di alimentazione	Accendere o spegnere lo strumento.

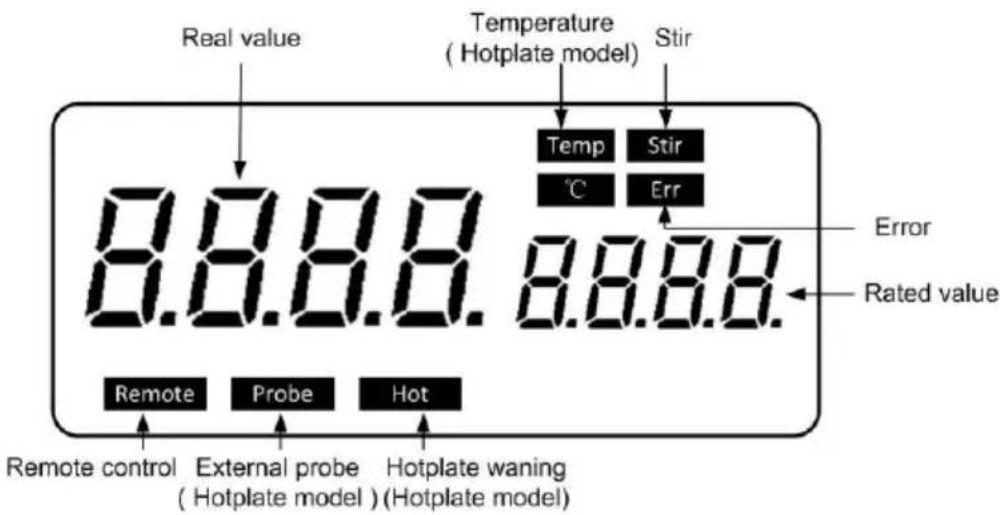

Visualizza(MS-H-ProA)

Real value Temperature ( Hotplate model ) Stir Temp Stir °C Err 8.8.8.8 8.8.8.8 Error Rated value Remote control Probe Hot External probe ( Hotplate model ) Hotplate waning (Hotplate model)

Caratteri	Descrizioni
Temporaneo e	Visualizza la temperatura quando il riscaldamento funzione la funzione è attivata.
Mescolata	Visualizza lo stato di agitazione quando la funzione agitazione è attivata.
Caldo	Visualizza avviso di caldo se la temperatura dell' piastra riscaldante è superiore a 50 °C dopo disattivazione della funzione riscaldamento.
Sonda	Visualizzazione quando si utilizza una sonda este
Remoto	Display in caso di telecomando.
Sbagliare	Da visualizzare in caso di errore.
Valore nominale/valore reale	Valore visualizzato in caso di attivazione della funzione di riscaldamento o agitazione.

Prova di corsa

• Assicurarsi che la tensione di esercizio e la tensione di alimentazione richieste corrispondano.
• Assicurarsi che la presa sia correttamente messa a terra.
• Collegare il cavo di alimentazione, assicurarsi che

l'alimentazione sia attiva e avviare l'inizializzazione.

• Aggiungere il mezzo nel recipiente utilizzando l'apposita barra agitazione.
• Posizionare il recipiente sul piano di lavoro.
• Impostare la velocità di agitazione desiderata e iniziare.
• Osservare la barra di agitazione e il display LCD (modello digitale).
• Impostare la temperatura desiderata e iniziare a riscaldare.
• Osservare la temperatura reale sul display LCD (modello digitale) .
• Interrompere le funzioni di riscaldamento e agitazione.

Se queste operazioni sopra sono normali, il dispositivo è pronto funzionare. Se queste operazioni non sono normali, il dispositivo potrebbe danneggiarsi durante il trasporto, contattare il produttore/fornitore per assistenza tecnica.

Avvertimento !

Vietare di trasferire l'imbarcazione quando lo strumento è in funzione.

Funzione: Riscaldamento (MS-H-ProA)

Il dispositivo è controllato dalla tecnologia di controllo digitale de temperatura, che ha due circuiti di sicurezza separati. La piastra riscaldante è mantenuta a una temperatura costante da un circuito controllo digitale. La temperatura della piastra riscaldante può anche essere monitorata da un circuito di sicurezza separato e regolab due sensori di temperatura (PT 1000) interni per il controllo dell temperatura sono integrati nella piastra riscaldante. Il singolo PT 1000 esterno può monitorare la temperatura del campione.

• Collegare il PT1000 esterno.
• Impostare la temperatura ruotando lentamente la manopola di controllo della temperatura fino al valore desiderato.
• Quando la funzione di riscaldamento è attivata, il LED “Heat”

accenderà e il display LCD visualizzerà la temperatura effettiv

• La temperatura nominale verrà visualizzata sul lato destro del display LCD insieme ai cara 1 mp e .
• La funzione riscaldamento si accende o si spegne premendo manopola del riscaldamento.

Lo strumento si accende per l'impostazione della temperatura della zor impostazione quando è stata raggiunta l'ultima temperatura di spegnimento. Nel caso comune, l'impostazione della temperatura di riscaldamento visualizza la temperatura effettiva che può presentare le seguenti differenze :

• Centro e bordo esterno della piastra riscaldante.
• Il contenitore del campione e il contenitore.

Per garantire la precisione della temperatura all'interno del contenitore, utilizzare il sensore di temperatura esterno PT1000.

Lavorare con il sensore di temperatura esterno

Il sensore di temperatura esterna PT1000 è l'accessorio standard del produttore. Se il sensore è collegato, sul display digitale ver visualizzato "Probe" per indicare che il sensore è in funzione.

Vengono visualizzati il valore di impostazione dei sensori di temperatura esterna e la temperatura effettiva. Il circuito di sicure controlla la temperatura della piastra riscaldante.

Rispetto al controllo della temperatura della piastra riscaldante, il sensore di temperatura esterno può controllare la temperatura de mezzo in modo più preciso.

Avviso di calore residuo (HOT)

Per prevenire il rischio di ustioni da una piastra riscaldante, la riscaldante digitale ha una funzione di avviso di calore residuo. Quando la funzione di riscaldamento è disattivata e la temperatu della piastra riscaldante è ancora superiore a 50 °C , "Hot" lampeggerà per avvisare che c'è un rischio di ustioni dalla piast riscaldante. Quando la temperatura della piastra riscaldante scend sotto i 50 °C , l'unità si spegnerà automaticamente. Se gli uten desiderano spegnere immediatamente il display LCD, basta staccare direttamente la spina. Quando la spina viene staccata, funzione di avviso di calore residuo non può essere eseguita .

Agitazione (MS-H-ProA)

La funzione "agitazione" viene attivata o disattivata ruotando la manopola di agitazione. La velocità viene impostata sulla mano (da 100 a 1500 giri/min in incrementi di 10 giri/min). Quando entrambe le funzioni di riscaldamento e agitazione sono attivate operazioni di cui sopra sono state eseguite, il display LCD pass valore della velocità e tornerà al valore della temperatura in circ secondi.

Controllo remoto ( MS-H-ProA )

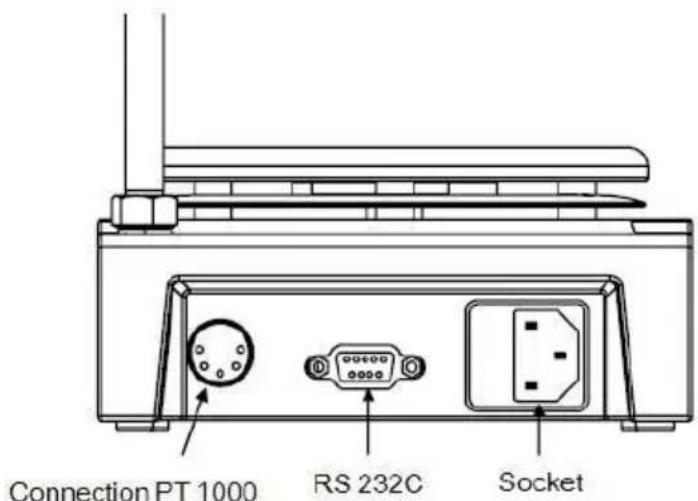

Connection PT 1000 RS 232C Socket

L'unità può essere controllata da un PC esterno (utilizzando il

software dedicato) tramite l'interfaccia seriale RS232C montata sull'unità. La comunicazione dati dallo strumento di laboratorio al computer è possibile solo su richiesta del computer.

• Le funzioni delle linee di interfaccia tra strumento di laboratori sistema di automazione sono selezionate dai segnali specifica dello standard EIA RS232C, corrispondente a DIN66020 Parte L'assegnazione della boccola può essere presa dalla Figura 7
• Metodo di trasmissione: trasmissione asincrona del segnale in modalità start-stop.
• Modalità di trasmissione: completamente duplex. 1 bit di inizio; bit di carattere; 1 bit di parità [diretto (pari)); 1 bit di stop.
• Velocità di trasmissione: 9600 bit/s
• Manopola di comando a distanza Display LCD “Remoto”.

Nota:

Vietare l'inserimento oppure rimuovere la linea di comunicazione RS232C all'accensione!

Difetti

- Gli strumenti non possono essere accesi

• Controllare se la linea elettrica è scollegata
• Controllare se il fusibile è rotto o allentato

- Errore nel test automatico di accensione

- Spegnere l'unità, quindi riaccenderla e ripristinare le impostazioni predefinite di fabbrica degli strumenti.

- La velocità di agitazione non riesce a raggiungere il punto di regolazione

- Una viscosità eccessiva del mezzo può causare una riduzione anomala della velocità del motore

- L'unità non può essere spenta quando è spenta.

- Controllare se la funzione di avviso di calore residuo è ar ATTIVA e se la temperatura della piastra riscaldante è super a 50 °C (lo schermo LED funziona ancora e la scritta "Hot" lampeggia).

- Errore di guasto

( Applicabile ai modelli di macchina: MS-H-ProA )

Descrivì e condizioni	codice	condizioni
IL il sensore della temperatura è posizionato in modo errato o non è inserito nel contenitore durante riscaldamento. Dopo 7 minuti di riscaldamento la temperatura aumenta di meno di 2 °C .	ER9	1. La temperatura impostata deve essere superiore alla temperatura iniziale visualizzata sullo schermo +10 °C2. La temperatura iniziale visualizz sullo schermo deve essere inferior Temperatura ambiente .3. La temperatura deve aumentare entro 2 °C dopo il riscaldamento minuti .

Se questi guasti non vengono risolti, contattare il rivenditore/fornitore.

Manutenzione e pulizia

• Una corretta manutenzione può garantire il corretto funzionamento degli strumenti e prolungarne la durata.
• Non spruzzare detergente sullo strumento durante la pulizia.
• Scollegare la linea elettrica durante la pulizia.
• Utilizzare solo detergenti consigliati:

Coloranti	Alcool isopropilico
Materiali da costruzione	Acqua contenente tensioattivi/alcol isopropilico
Cosmetici	Acqua contenente tensioattivi/alcol isopropilico
Prodotti alimentari	Acqua contenente tensioattivi
Carburanti	Acqua contenente tensioattivi

- Prima di utilizzare altri metodi di pulizia o decontaminazione, l'utente deve accertarsi con il produttore che questo metodo danneggi lo strumento. Indossare i guanti protettivi appropriati durante la pulizia dello strumento.

Nota:

• I dispositivi elettronici non possono essere puliti detergenti.
  Se si necessita di manutenzione, è necessario preventivamente lo strumento per evitare l'inquinamento da sostanze pericolose e rispedir nel suo imballaggio originale.
  Se si prevede di non utilizzare lo strumento pe lungo periodo, spegnerlo e riporlo in un luogo asciutto, pulito, stabile e a temperatura ambient

Questo prodotto è soggetto alle disposizioni della Direttiva Euro 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Ciò si applica al prodotto e a tutti gli a contrassegnati con questo simbolo. I prodotti contrassegnati con non possono essere smaltiti con i normali rifiuti domestici, ma essere portati in un punto di raccolta per il riciclaggio di disp elettrici ed elettronici.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
